Инструкция по монтажу двухскатной крыши

Материалы для изготовления мауэрлата

Исходя из соображений безопасности и долговечности здания, для обустройства мауэрлата применяют почти исключительно древесину. Иногда (при металлических конструкциях стропил) и мауэрлат также выполняют стальным, используя профильный металлопрокат из строительной стали 09Г2С, однако этот случай может встретиться лишь при строительстве двух- или трёхэтажных домов. Он потребует особо тщательной прокладки молниеотводов и системы заземления.

Деревянный мауэрлат устраивается из дерева лиственных пород, причём поверхность древесины должны иметь нормальную (до 8%) влажность, и быть предварительно антисептирована. Использовать сосну для мауэрлата не рекомендуется: её мягкость и смолистые натёки не только усложнят работы по возведению стропильных конструкций, но и обусловят возможные её последующие деформации.

Таким образом, ответ на вопрос, что такое мауэрлат кровли – ясен: это деревянный квадратный или прямоугольный брус, соединённый воедино с учётом естественной усушки древесины. Выкладываются брусья по внешней кромке стены, с отступом вовнутрь 40…50 мм.

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

• Кованными скобами;

• Деревянными или металлическими нагелями;

• Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

• Анкерами;

• Проволокой;

• Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

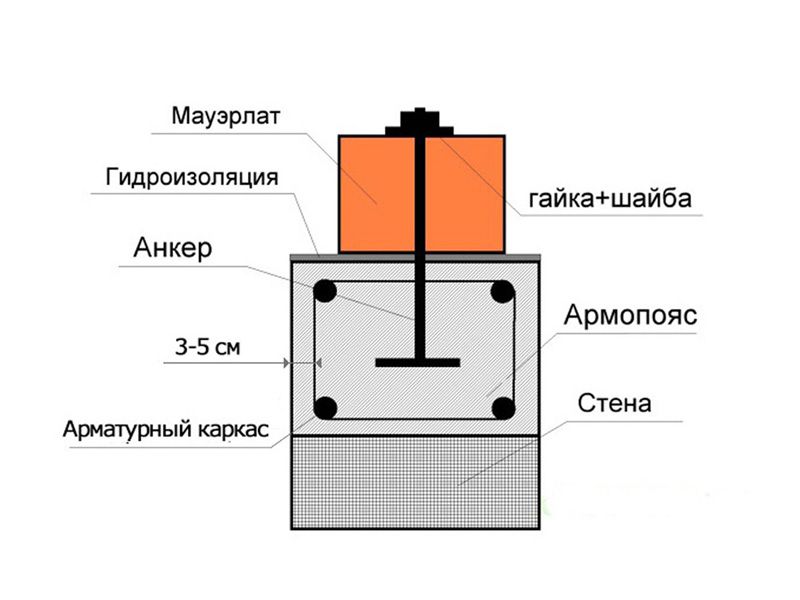

Крепление к армопоясу

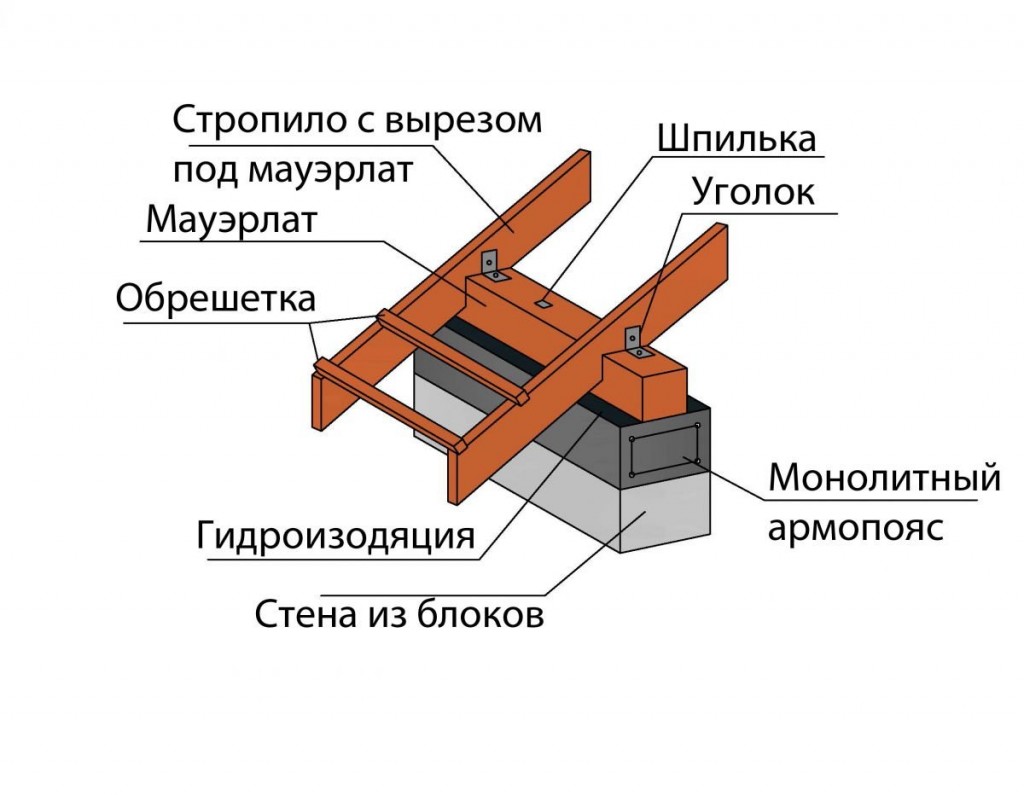

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

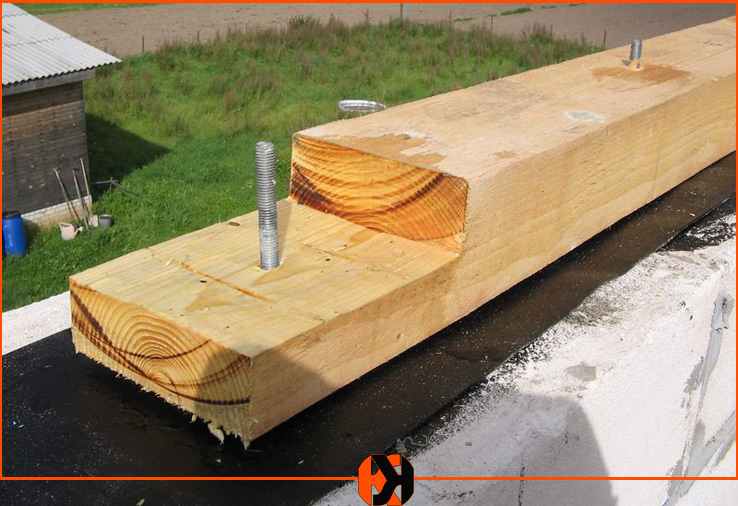

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.

Если будет интересно изучить сразу и технологию кладки стен из газобетона.

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.

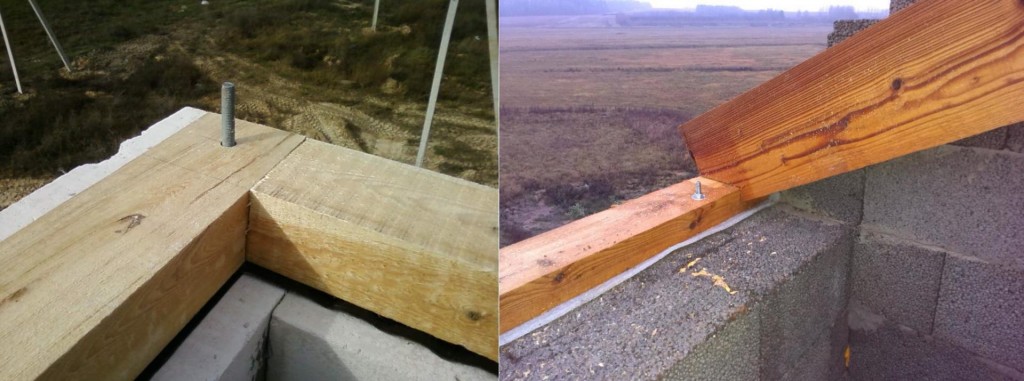

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.

Советуем почитать:

• Что такое мауэрлат и для чего он нужен;
• Как своими руками сделать армопояс

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

• правильная высота;
• ширина, соответствующая размеру стены;
• длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На заметкуВ любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Варианты крепления стропильной системы

Как и говорилось выше, основная задача установки мауэрлата это распределение нагрузки. Поэтому также нужно уделять особое внимание креплениям стропил, они же передают нагрузку на него. От этого зависит, не произойдёт ли смещения и проседания кровли со временем. А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая.

Существуют два метода привязки стропил к брусу:

• Жёсткая. При использовании этого метода исключаются любые возможные смещения стропил, сгибы или сдвиги. Для более стабильной установки используется подшивной брусок, который не даст возможности двигаться стропильной ноге. А металлические уголки исключат сдвигание стропил по горизонтали. В большинстве случаев для стропил используют обычные деревянные доски, но их минус в том, что они впитывают влагу и быстро набухают. Очень важно закрепить их на мауэрлате для предотвращения образования распорной силы, которая может снизить период службы и надёжность конструкции. Для этого седло выреза на конце стропильной ноги упирается в мауэрлат и крепко закрепляется гвоздями, забитыми под угол. Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил.
• Скользящая. Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.

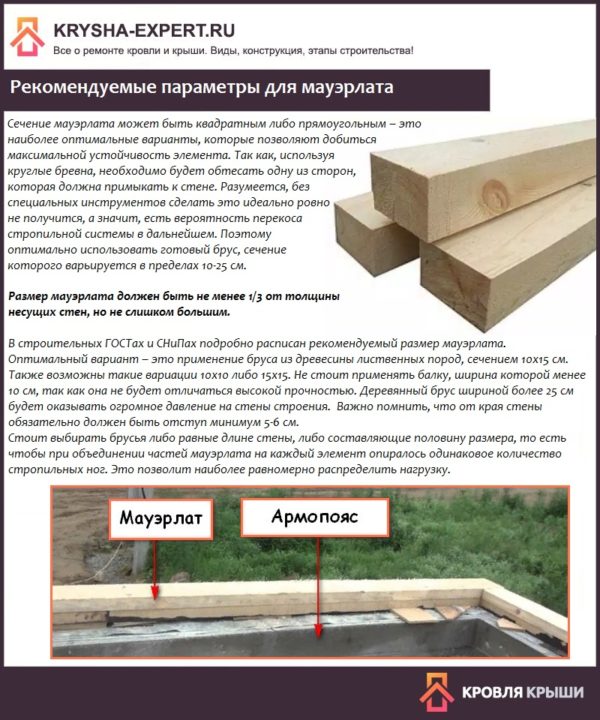

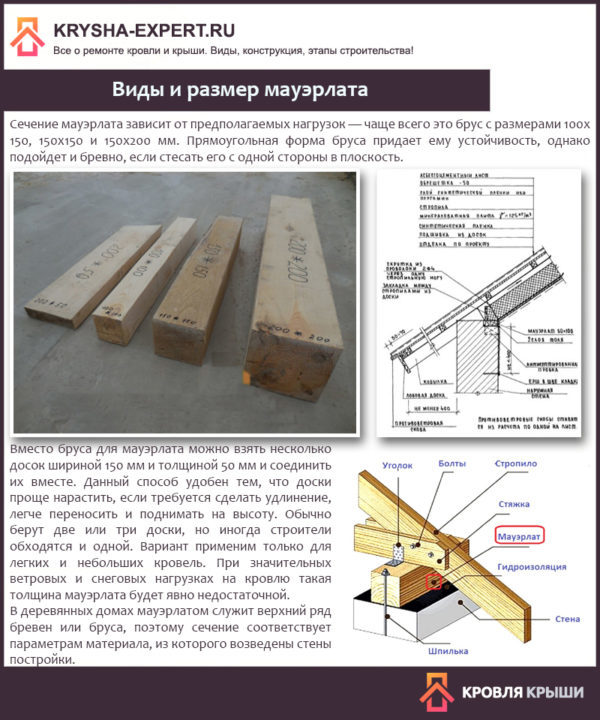

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

• квадратного;
• прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

• 10х10 см – для небольших строений;
• 10х15 см – для крыш двускатного типа;
• 15х15 см – для нагруженных стропильных ферм;
• 25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

• размера коробки строения;
• конструктивных особенностей кровли;
• массы кровельной системы;
• материала стропил;
• климатических условий эксплуатации;
• наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

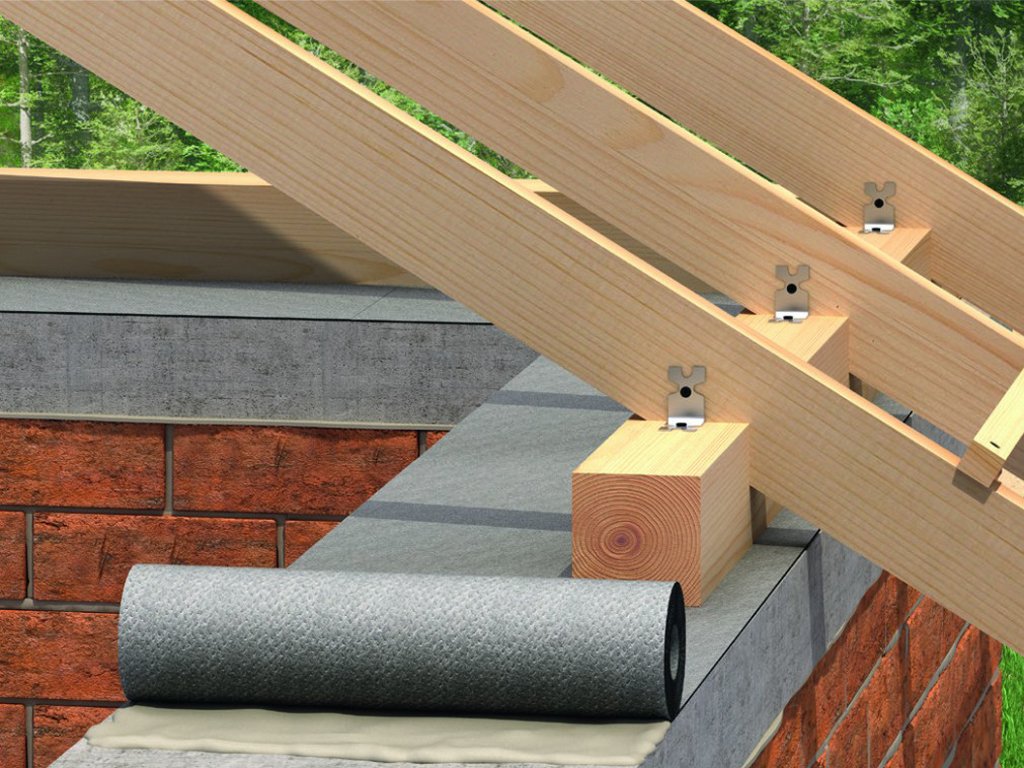

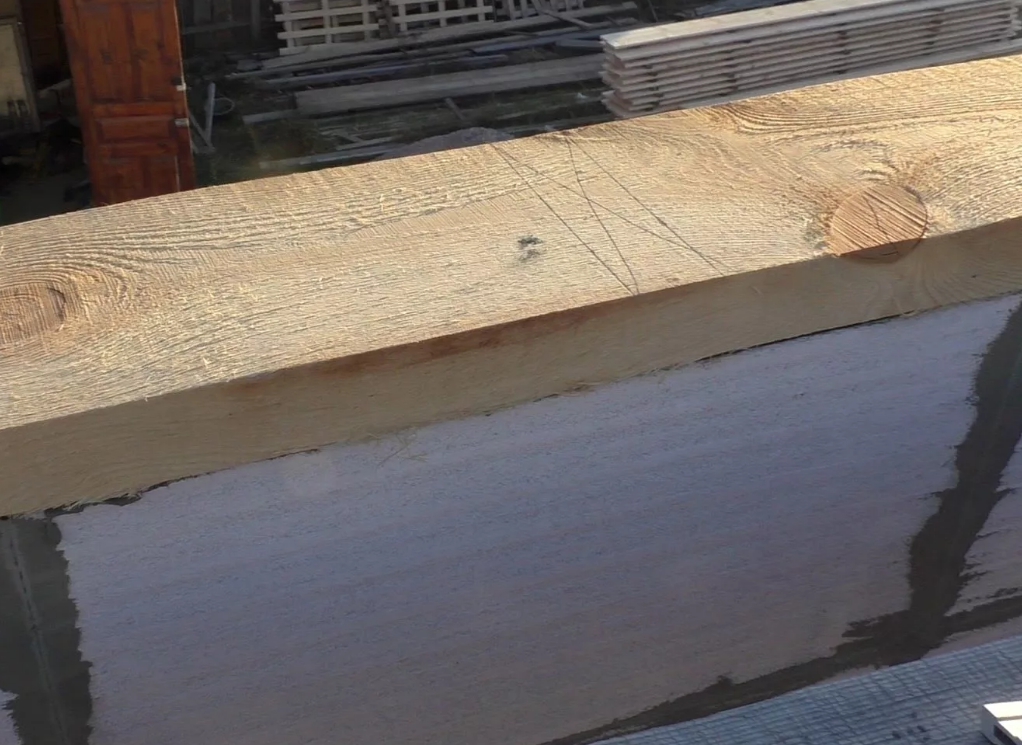

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Пошаговая инструкция

Поскольку жилое строение строятся на века, то необходимо позаботиться о его долговечности. Перед тем как перейти к обустройству основы под стропильную систему, нужно его проложить гидроизоляционным слоем: подойдет и простой рулонный рубероид или пленка их полиэтилена. Лучше всего уложить двухслойную гидроизоляцию.

В том случае, если стропила будут крепиться на анкеры, то в основе подготавливают подходящие отверстия. Обязательно следует учесть возможные отклонения: чтобы добиться нужного результата используют деревянную доску, и вначале на ней делают все отверстия, и потом по этому шаблону уже на армирующем поясе и брусе мауэрлата. Теперь можно притянуть брус к несущей стене, надеть его на уже вмонтированные болты, и все притянуть гайками. Прочно соединить все элементы конструкции.

Намного легче происходит крепеж со стальной проволокой. В деревянной конструкции делают всего 2 отверстия, через них протягивается уже скрученная крепкая проволока, и опять крепят к несущей конструкции.

ВЫВОДЫ:

• Мауэрлатом называется элемент кровельной системы дома, представляющий собой бревно или брус, укладываемый сверху по всему периметру внешней стены.
• Его основной функцией является равномерное распределение на стены общей нагрузки и привязка кровельной конструкции к стенам.
• Наиболее распространенными способами монтажа мауэрлата к несущим стенам являются: крепление с использованием стальной проволоки, крепление при помощи анкеров, предварительно вмурованных в армирующий пояс под мауэрлат; крепление посредством вмурованных в кладку шпилек.
• При установке мауэрлата в первую очередь необходимо принять меры по обеспечению хорошей гидроизоляции между бетонной кладкой и деревом.
• После окончания работ по установке и креплению мауэрлата к стене осуществляется монтаж стропильной системы.
• Крепление стропил может быть жестким и шарнирным.

Из видео вы узнаете, как осуществляется крепление мауэрлата на армопояс.

Типы мауэрлата и особенности его сопряжения со стропилами

По взаимодействию с вышележащими конструкциями существует два типа мауэрлата, что определяет разные по структуре узлы соединения с ним стропил. В чём их различия, плюсы и недостатки, рассмотрим далее.

Тип 1. Мауэрлат, не принимающий распорные нагрузки

Такой мауэрлат не требует жёсткого закрепления к стене. Он более прост в монтаже, но имеет один существенный недостаток: вся конструкция крыши получается не слишком устойчивой к ветровым нагрузкам. Однако для небольших домов, гаражей и различных хозпостроек вполне подходит.

Таблица. Технология его монтажа схематично.

Калькулятор расчета высоты конька

Перейти к расчётам

Тип 2. Мауэрлат, который принимает и распределяет распорные нагрузки

Мауэрлат, принимающий нагрузки, более сложен в монтаже. Но он также более устойчив к нагрузкам, а потому при строительстве больших домов используется в основном этот вариант. И именно в этом случае для монтажа несущей балки кровли нужно заливать армопояс.

Таблица. Как осуществляются работы.

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

• Кованными скобами;

• Деревянными или металлическими нагелями;

• Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

• Анкерами;

• Проволокой;

• Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома. Именно поэтому очень важно точно рассчитать размеры мауэрлата.

Размеры мауэрлата зависят от следующих факторов :

1. Параметры площади дома – его периметр и площадь.
2. Тип конструкции крыши.

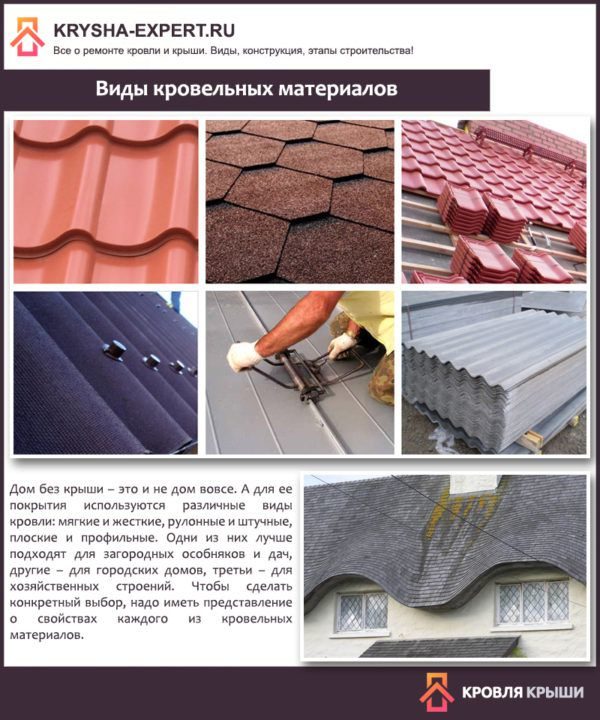

3. Материал используемый в стропильной системе и для покрытия кровли.
4. Климатические условия.
5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов. вот основные из них:

1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
2. Крестообразная.
3. Складчатая.
4. Плоская.
5. Сферическая.
6. Шатровая, полуовальная и вальмовая.
7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

Как закрепить мауэрлат. Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

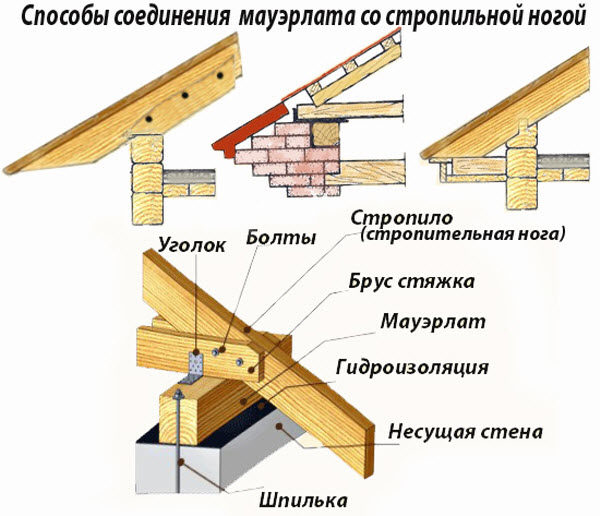

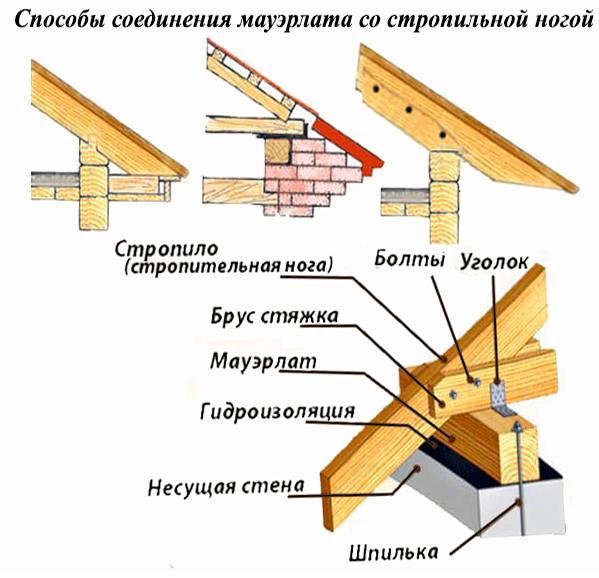

Крепление стропил к мауэрлату

После установки мауэрлата производится следующий этап возведения кровли – крепление стропильных ног.

Оттого насколько правильно будет производиться соединение конструкции и применяемых крепежей зависит прочность всей кровли. При креплении учитываются такие факторы, как форма крыши, особенности стропильной системы, климатические условия.

Оно может производиться двумя способами – жестким и скользящим:

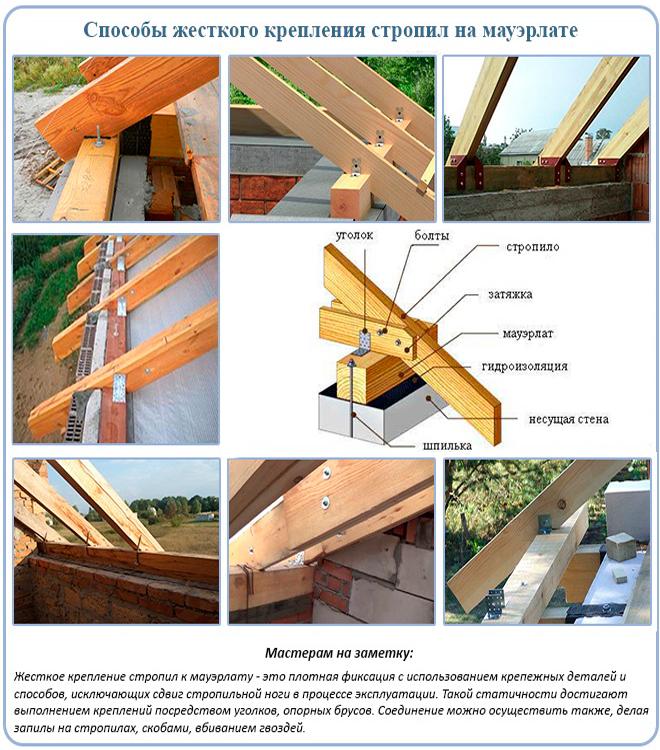

1. Жесткий, не допускающий смещение

В данном случае используются:

1. Гвозди.
2. Металлические уголки.
3. Опорные брусья, прибиваемые к стропилам, длиной до 1 м.

Опорный брус подбивается под стропильную балку, которая жестко опирается на мауэрлат. Поперек оси бруса с обеих сторон крест-накрест вбиваются гвозди. Сверху на стропильную балку строго вертикально вбивается еще один гвоздь.

2. Скользящий способ

Допускает некоторое смещение или поворот стропила относительно мауэрлата. Этот вид крепления производится тремя способами:

1. На стропильной доске делается запил, которым она и укладывается на мауэрлат. Крепление производится, металлическими уголками, скобами или гвоздями;
2. Стропильная балка выпускается на стену и крепится металлической пластиной. Это способ используется, как правило, для небольших пролетов, так как при каких-либо серьезных нагрузках такое крепление может не выдержать;
3. Метод «салазки», при котором используются стальные крепежи-пластины, предназначенные специально для стропил. Такое крепление достаточно надежно, способно выдержать деформацию.

Чаще всего шарнирный способ применяется при возведении кровли деревянных домов. Это связано с возникающей со временем усадкой дома. Кровельная конструкция в данном случае смещается вместе с коробкой строения, исключая возможность каких-либо разрушений.

При креплении стропильной системы к мауэрлату должен соблюдаться определенный порядок. Стропильная доска укладывается на брус и прогон, при этом угол совмещается с ребром мауэрлата.

Производится разметка по линии мауэрлата и прогона, по которой стропило подрезается. Затем производится крепление стропильной доски к коньку. При этом стропила должны ложиться рядом, не упираясь друг в друга, и закрепляются гвоздями, уголками или пластинами.

1. Для того чтобы крепежные болты не утапливались в древесине, под них нужно подкладывать металлические шайбы.
2. Для соединения деталей запил выполняется на стропильных досках. Это поможет избежать деформации мауэрлата.
3. Для распила дерева используются специальные инструменты, предназначенные именно для таких работ. Использовать болгарку с пильными дисками в данном случае не рекомендуется.
4. Для монтажа арматурного пояса необходимо установить опалубку.
5. Для создания надежной конструкции кровли монтаж мауэрлата обязателен. Это обеспечит прочность конструкции кровли и всего строения, а, следовательно, гарантирует и безопасность.

Тематические материалы: Все, что вы хотели узнать о местоимениях, но не знали, как спросить Личные и притяжательные местоимения в английском языке Московский государственный университет печати Обособленное распространенное определение Междометия в русском языке Причастие в русском языке Что такое разряд причастий в русском языке Буквы о и е после ц и шипящих Однородные члены предложения Обновлено: 103583Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Материалы для изготовления мауэрлата

Исходя из соображений безопасности и долговечности здания, для обустройства мауэрлата применяют почти исключительно древесину. Иногда (при металлических конструкциях стропил) и мауэрлат также выполняют стальным, используя профильный металлопрокат из строительной стали 09Г2С, однако этот случай может встретиться лишь при строительстве двух- или трёхэтажных домов. Он потребует особо тщательной прокладки молниеотводов и системы заземления.

Деревянный мауэрлат устраивается из дерева лиственных пород, причём поверхность древесины должны иметь нормальную (до 8%) влажность, и быть предварительно антисептирована. Использовать сосну для мауэрлата не рекомендуется: её мягкость и смолистые натёки не только усложнят работы по возведению стропильных конструкций, но и обусловят возможные её последующие деформации.

Таким образом, ответ на вопрос, что такое мауэрлат кровли

– ясен: это деревянный квадратный или прямоугольный брус, соединённый воедино с учётом естественной усушки древесины. Выкладываются брусья по внешней кромке стены, с отступом вовнутрь 40…50 мм.

Подбор материала и расчет параметров

При выборе материала нужно обратить внимание на структуру дерева, отсутствие искривлений и целостность поверхности. Изделия должны быть без сучков, трещин и следов биологического воздействия. Влажность приобретаемой древесины должна быть не выше 8%.

Мауэрлат изготавливают из деревянного прямоугольного профиля размером:

• 80 х 180 мм;
• 100 х 150 мм;
• 100 х 100 мм;
• 150 х 150 мм;
• 200 х 200 мм.

На выбор сечения бруса влияют следующие факторы:

• этажность и наружные размеры здания;
• особенности конструкции (число скатов, наличие мансарды и др.);
• материал кровельного покрытия;
• климатические условия региона.

Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.

Размеры деревянных брусьев.

Расчет массы используемого бруса производится следующим образом:

1. Определяем площадь сечения — умножаем ширину на высоту.
2. Полученное значение умножаем на периметр — получаем объем материала.
3. Результат умножаем на удельную плотность древесины — таким способом вычисляем вес, или величину нагрузки, которую будет оказывать мауэрлат на наружные стены.

Длина профиля должна быть такой, чтобы количество соединений на одной стороне здания было минимальным. Стандартный размер выпускаемого материала — 3-6 м, поэтому для расстояния в 8 м нужно приобретать 2 сегмента по 6 м.

При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.
