Дует из пластиковых окон: что делать и почему это происходит

Правильный выбор облегчает задачу: как установить мансардное окно своими руками

Благо дело, современная промышленность выпускает самые разнообразные оконные блоки и системы, что позволяет выбрать именно тот вариант, который подходит максимально. Стоимость услуг профессионалов обойдется не дешево, это факт, а плюс еще сама конструкция, и сумма в итоге получается довольно весомая. Правда, вполне можно произвести монтаж мансардных окон своими руками, сэкономив тем самым собственные средства, которые можно пустить на иные нужды. Тут нужны минимальные навыки, а также смекалка и некоторая сноровка, а также приобретение комплектующих, самой конструкции и инструментария, который в большинстве случаев уже имеется у домашних умельцев.

Интересно

Опытные специалисты утверждают, что верно подобранное, а также правильно смонтированное мансардное окошко способно на сорок и более процентов лучше осветить помещение. Комнаты под крышей имеющие подобные проемы смотрятся намного более эстетично и гармонично, а также значительно лучше проветривается и вентилируется. Благодаря этому есть реальная возможность обустроить детскую на чердаке, подарив своим малышам лучшие комнаты в доме.

На мансарде допустима установка оконных блоков самых разнообразных типов и видов. Но прежде, чем разбираться и вникать, как поставить мансардные окна, стоит сперва понять, как правильно такие конструкции выбрать, чтобы они действительно подходили под все требования технологии и ваши пожелания.

1. Проще всего вертикальная система, которая устанавливается во фронтоне и от обычного ПВХ-окна ничем абсолютно не отличается. Также вертикальное окно можно поставить в специальной выносной конструкции, которую еще принято называть скворечником или же домиком. Но такие простые решения зачастую требуют серьезной перестройки и переделки кровли, то есть подходит не всем.
2. Второй вариант установить еще проще, так как монтируются такие окна прямиком на скате крыши, за счет чего и пропускают почти вдвое больше света. Наклонные мансардные окна, это настоящий вызов природе, им нужно быть совершенно герметичными, не бояться ни снега, ни урагана, ни суровых русских морозов. Такие окна могут иметь самые разнообразные конструкторские особенности, способы открывания, цвета и формы, именно этот тип и хотелось бы обсудить более подробно, разбираясь в их подкатегориях.

Цена монтажа мансардного окна

Мы стремимся, чтобы стоимость установки окна для наших клиентов была максимально доступной. Мы заботимся о качестве и гарантируем, что установленная нами конструкция надежно защитит Вас от дождя, снега, ветра и низких температур. У нас Вы можете заказать работу любой сложности под ключ!

Продукция этих компаний имеет небольшие отличия. К примеру, у Fakro ручка открывания располагается внизу, а у Velux — вверху. Выбирайте Fakro, когда требуется разместить оконный проем вверху, а Velux при более низком расположении.

В среднем, цена на продукцию этих двух производителей одинаковая. Доставка выполняется достаточно быстро без задержек.

Большинство современных хозяев стремится максимально рационально использовать полезную площадь своего дома. Этого можно добиться, в том числе, присоединив к жилой части пространство под крышей, которое либо не используется вовсе, либо выступает в качестве холодного чердака для хранения ненужных вещей. Сделать из мрачного закоулка светлую и уютную комнату, поможет установка мансардных окон в скате крыши. Окна во фронтоне дома далеко не всегда эффективно справляются с освещением, поэтому процесс обустройства мансарды чаще всего начинают с установки дополнительных окон. Однако монтаж мансардных окон – задача технически сложная и крайне ответственная, ведь в случае ошибки нарушится герметичность кровли. Сегодня мы расскажем, как установить мансардное окно с соблюдением всех правил, аккуратно оформить его и украсить.

Монтаж Velux, Велюкс — Мансардные окна

ИНСТРУКЦИЯ ПО МОНТАЖУ МАНСАРДНЫХ ОКОН ВЕЛЮКС (VELUX)

1. Нижний край окна следует располагать по отношению к рейке обрешетки и поперечным балкам (если они есть) таким образом, чтобы выполнить внутреннюю облицовку над окном горизонтально, а под окном — вертикально.

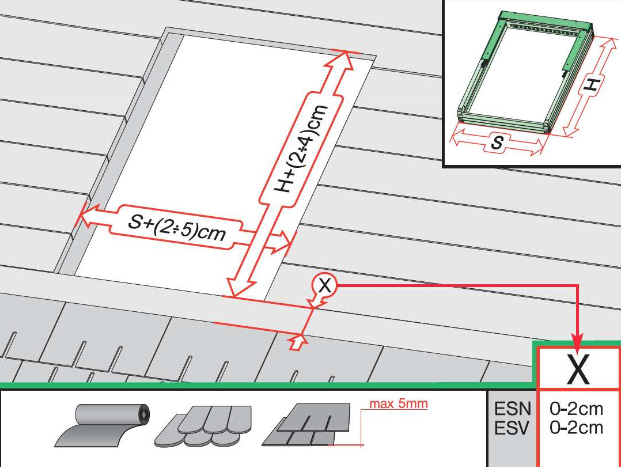

Определите размеры оконного проема в кровле, который должен быть больше оконной коробки приблизительно на 30-40 мм по ширине и на 50 мм по высоте. Соблюдайте указанное расстояние от оконной коробки до кровельного материала. Рекомендуемое максимальное расстояние между оконной коробкой и стропильными балками — 30 мм с каждой стороны. Для удобства монтажа возможна установка временной балки-опоры под окном. С помощью уровня выставите нижнюю часть окна горизонтально и закрепите оба нижних уголка двумя шурупами. Закрепите шурупом каждый верхний уголок посередине продолговатого отверстия, не закручивая до конца, для регулировки.

Для предотвращения сквозняков и попадания влаги в помещение очень важно следовать п.п. 3 и 4

Необходимо отрегулировать зазор между рамой и коробкой. Он должен быть одинаковым по всей длине боковых сторон. Сделайте это сразу, так как впоследствии регулировка будет невозможна.

Выполните вторую регулировку. Необходимо, чтобы при закрывании окна зазор между нижними частями рамы и оконной коробки был одинаковым и рама закрывалась равномерно по всей ширине. Если это условие не соблюдается, подложите прилагаемый пластиковый клин под верхний уголок с той стороны, где зазор выбирается раньше..

Кровельный изоляционный материал (типа пергамин) должен доходить до верхней кромки оконной коробки и огибать ее полностью по периметру. Необходимо, чтобы кровельный изоляционный материал был немного приподнят в местах надреза при фиксации на углах оконной коробки. Полотна изоляционного материала, примыкающие к окну, должны перекрывать друг друга не менее чем на 200 мм, чтобы обеспечить достаточную изоляцию и ветрозащиту. Если в кровельной конструкции не предусмотрена гидроизоляция вообще, то вокруг окна она устанавливается обязательно.

В картонной упаковке оклада находятся составные части оклада, а также описание по монтажу оклада. Не пользуйтесь описанием, вложенным в упаковку оклада, а строго следуйте только данной инструкции!

Установку мансардного окна см. выше. Соблюдайте расстояние от оконной коробки до кровельного материала. Если конструкция кровли предусматривает обрешетку, установите также дренажный желоб.

Установите нижнюю часть оклада (1) и нижнюю оконную накладку (2) и закрепите их прилагаемыми шурупами в предварительно подготовленные отверстия. Прикрепите нижние боковые секции оклада к раме гвоздями (3).

Вставьте боковые секции оклада (2) до упора в нижнюю секцию оклада, затем, для большей устойчивости, загните надрезанную часть (1). Прикрепите боковые секции к оконной коробке гвоздями, а к обрешетке (3) — при помощи кляммеров. Чтобы обеспечить правильное расположение кровельного материала, может понадобиться немного примять выступающую кромку боковых секций оклада (4).

Закрепите боковые (1) и верхнюю (2) накладки прилагаемыми шурупами в приготовленных отверстиях. Необходимо подвести кровельный материал вплотную к фальцу на окладе (3). При укладке кровельного материала на оклад для фиксации можно использовать только материалы, изготовленные на битумной (но не на силиконовой!) основе (4).

Установите верхнюю секцию оклада, закрепите ее шурупами на оконной коробке и кляммерами на обрешетке

При необходимости можно срезать кровельный материал над окном на расстоянии 60-100 мм от верхнего края оконной коробки.

Установите раму на место, если Вы ее снимали. Кнопка-фиксатор на поворотном шарнире рамы автоматически защелкнется в исходном положении при закрывании окна.

Внимание!

С каждым купленным окном или окладом поставляется подробная инструкция по его монтажу. Здесь приведена общая (схематичная) инструкция.

Как правильно установить мансардное окно своими руками, пошаговая инструкция

Стильное и привлекательно мансардное окно требует правильной и корректной установки. Для этих целей производители брендов окон в комплекте поставки любезно предлагают пошаговую инструкцию для монтажа. Однако, установка и монтаж окна мансардного своими руками требуют специальных знаний и навыков.

Окно особой конструкции и устройства, предназначенное для размещения на мансардных помещениях, являет собой окно мансардное. В отличие от современных пластиковых окон, створка, а на окне мансардном она лишь одна, вращается на петлях фрикционных.

Специальная конструкция фрикционных петель позволяет вращать створку окна вокруг оси вращения на полный угол и фиксировать створку. Такая особенность петель крепления пришлась по душе владельцам мансардных помещений, потому что за таким окном уход достаточно прост.

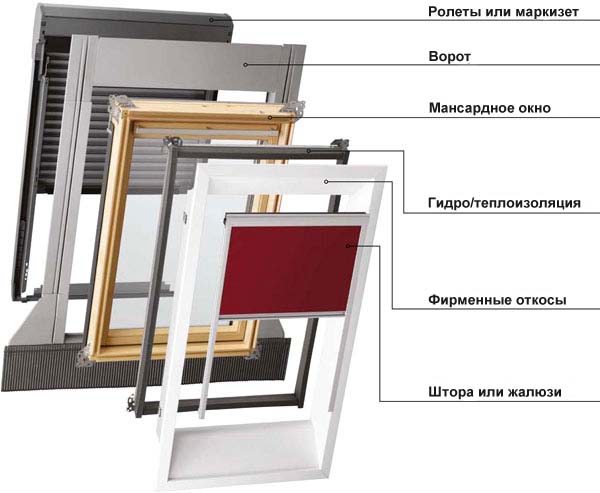

Конструктивно окно мансардное представляет собой коробку и раму, причем варианты установки и заделки стыка относительно вреза в кровлю, будут зависеть от типа покрытия кровли. Одни модели окон рассчитаны на установку для черепичной кровли, другие для шиферного европокрытия.

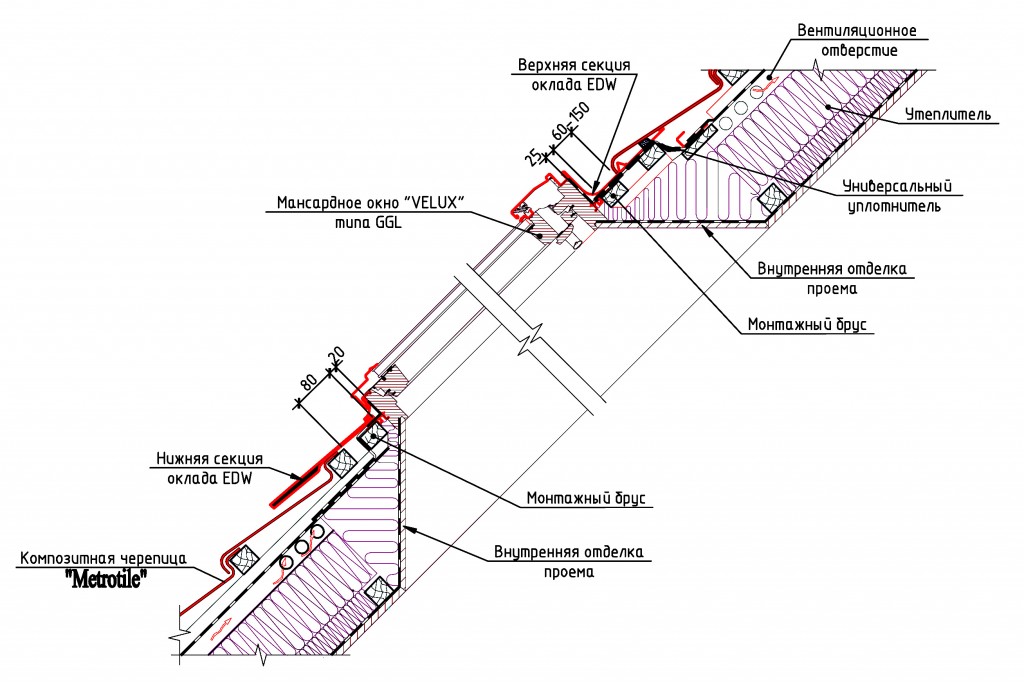

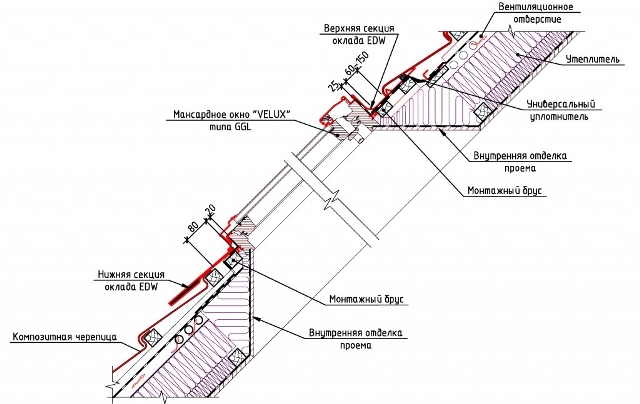

Правильно установленная гидроизоляция и водоотвод вокруг оконной коробки, умноженная на качественный монтаж, обеспечат защиту помещения от внешних атмосферных влияний.

К конструктивным особенностям окон мансардных необходимо отнести незначительную площадь окна, не превышающую 1.4 квадратных метров.

К тому же производители таких окон позаботились о комфортном монтаже: конструкция позволяет отделить створку от рамы и также благополучно установить ее на место.

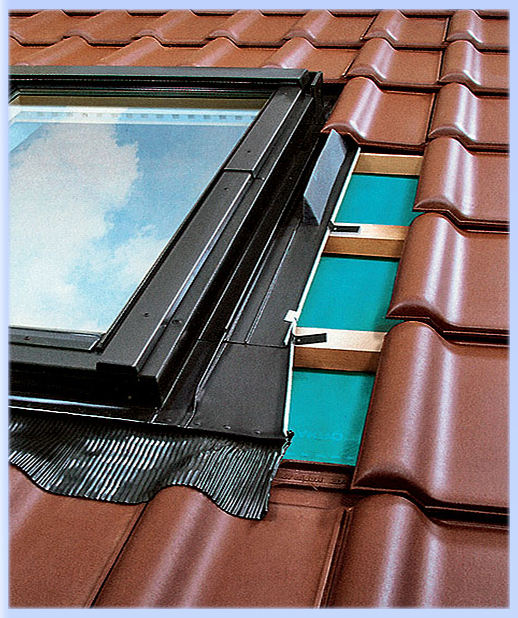

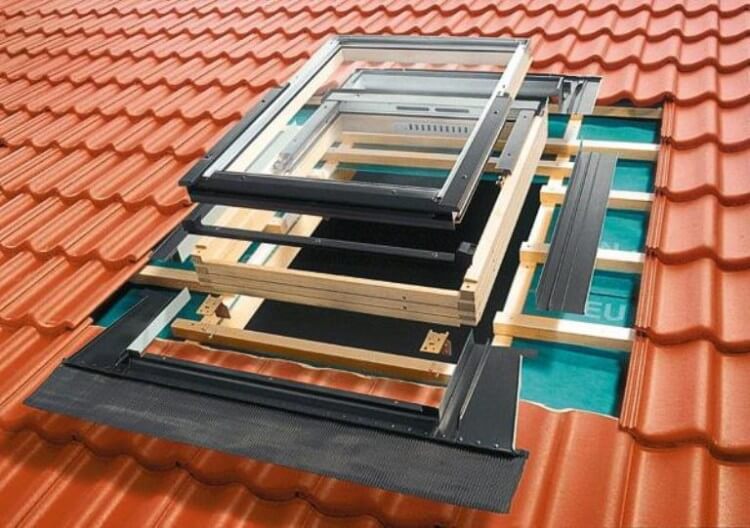

Для установки окна используют специальные оконные оклады, которые позволяют устанавливать и объединять окна мансардные в группы: вертикальные горизонтальные комбинированные.

Оконные оклады предназначены для следующих функций: осуществляют крепление рамы на кровлю являются отводом влаги от уплотнителей рамы.

Как произвести установку изоляционного оконного оклада, показано в видео.

Особое внимание заслуживает фурнитура окна. Это хорошо отработанная система запирания, состоящая из ручки, запорной системы и устанавливаемого окна необходимо выбирать с учетом общей площади мансарды, а также расстояния между стропилами. Предпочтительно устанавливать окно без изменения его конструкции.

Высота положения окна зависит от наклона ската крыши, а также расположения ручки на раме. На крутых крышах со значительным углом наклона окна предпочтительнее располагать внизу кровли, на пологих кровлях – вверху.

Оптимальной высотой расположения окна считает 130 см. от уровня пола. Положение ручки также влияет на высоту расположения: если ручка расположена вверху, тогда окно устанавливается на высоту до 100 см, если ручка расположена внизу – 130 см.

Производители конструкций включают в комплект поставки конструкции подробную инструкцию по монтажу мансардных окон определенных моделей с пошаговым описанием.

Установка, монтаж и последующая регулировка работы состоит из следующих этапов: подготовка оконного проема монтаж окна демонтаж оконной створки подведение и установка гидроизоляции установка оклада монтаж оконной створки на место

активация пружин и петель окна.

Намечаем на гидроизоляционной пленке расположение окна. Нижнее расположение окна намечается, отступая 8 см. для установки профильных кровельных материалов. Отмечаем положение верхней точки окна с учетом 10-12 см. вверх. Намечаем положение окна по бокам, прибавив дополнительно еще 3 см.

Затем вырезаем гидроизоляционный материал с запасом 20 см. по всему периметру. Оставшееся полотно гидроизоляционного материала заворачиваем внутрь и снимаем кровельное удобства монтажа оконную створку снимают, оставляя одну раму. Для каждой модели окон демонтаж оконной строки будет отличаться типом фиксаторов петель.

В комплекте поставки вместе с окном всегда имеется гидроизоляционный фартук, который свободно вытягивается и распрямляется.

На оконную раму устанавливаем крепежные кронштейны. Затем на верхнюю и нижнюю части рамы укладываем теплоизоляцию, которую закрепляем степлером на монтажный брус обрешетки.

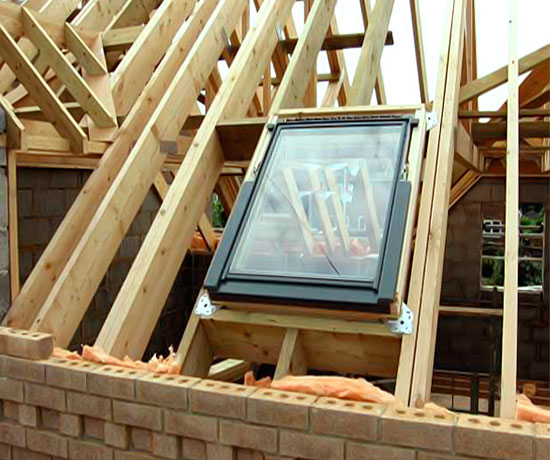

Устанавливаем раму в проем окна и придавливаем утеплитель. Первоначально устанавливаем нижний фартук гидроизоляционный, затем боковые и верхнюю часть гидроизоляцию к раме окна и укладываем утеплитель. После подведения и установки гидроизоляции производим монтаж оклада.

Тип оклад и его последующий монтаж зависят от материала кровли. Различают следующие виды оклада кровли: гладкий волнистый.

Для гладкого типа кровельного материалы величина волны равна нулю. Для волнистых материалов высота волны может быть 8, 16, 30 мм.

Условное деление окладов по типам необходимо для конструкции, исключающей значительный выступ над поверхностью кровли и теплопотери. После установки оклада производим монтаж оконной створки на место.

Нижние крепежные кронштейны закрепляем сразу, а верхние устанавливаем не до конца. Это предпринимается с целью регулировки рамы и устранения перекоса. Необходимо проверить, чтобы окно было расположено ровно, створка прилегала с одинаковым зазором.

На данном этапе необходимо тщательно отрегулировать работоспособность всех элементов окна, активируя работу пружин и петель. Окончательно затягиваем накрепко все крепежные элементы и устанавливаем откосы мансардных окон.

Откосы мансардных окон

Самым главным при установке откосов окон мансардных является угол расположения. Важно помнить, что нижний откос располагают перпендикулярно плоскости пола, верхний откос располагают параллельно плоскости пола.

Главной ошибкой может быть расположение откосов перпендикулярно плоскости окна. Вертикальные откосы располагают под углом 120 градусов для свободного воздухообмена. Батарею отопления рекомендуется также устанавливать под окном, в этом случае теплый воздух будет исключать образование нежелательного конденсата.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП и ТКП

Один из вариантов построения каркаса  с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Особенности утепления крыш мансардного типа описаны тут.

Инструкция по монтажу мансардных окон VELUX Premium

Выбор типа окна и места установки

Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.

Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.

На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.

Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.

Когда выбрано число окон, их параметры и место монтажа, нужно правильно приобрести оклад для них. У оконной продукции от разных производителей имеются свои особенности и различия в комплектации. Аксессуары для окна следует подбирать у конкретного производителя из одной товарной линейки, что видно по маркировке на изделиях.

Как ставить и регулировать раму?

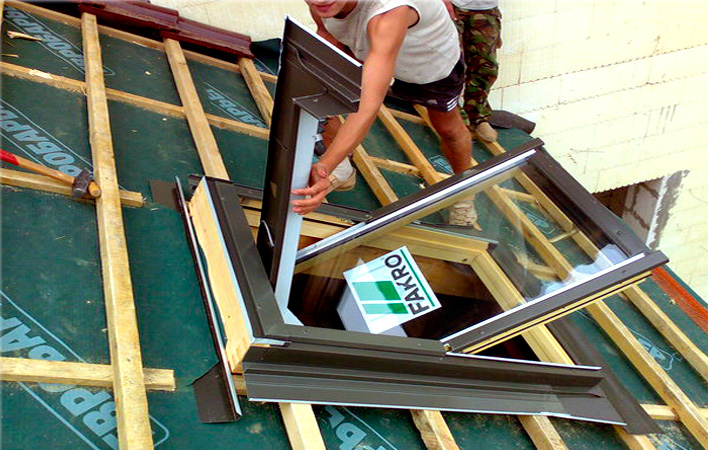

Перед тем как вставить мансардное окно, нужно вытащить стеклопакет. Это не только облегчит задачу, так как без него рама весит намного меньше, но и сделает работу более безопасной. Стеклопакет вставляется после окончания всех работ. Для начала закрепляют кронштейны, находящиеся в нежней части конструкции. Их нужно закрепить надежно, верхние же не следует затягивать окончательно. Они должны держать, но быть расслабленными: это нужно для того, чтобы раму можно было отрегулировать.

Вам потребуется строительный уровень: измерьте им вставленную раму. Если она перекошена, ее выравнивают с помощью пластиковых уголков, которые продаются в комплекте с окном. После того как вы убедитесь, что рама стоит ровно, шурупы всех креплений можно затягивать до конца.

Как монтировать?

Перед тем как установить мансардное окно своими руками, нужно выбрать подходящее для него место, разметить его под проведение подготовительных работ. После того как площадь будет очерчена, нужно проделать при помощи дрели отверстия в кровельном материале. Делается это с внутренней стороны крыши. Отверстия нужны, чтобы материал можно было прорезать, не повредив остальные его части.

Расстояние от нижней линии окна до линии кровельного покрытия

После того как проем для мансардного окна сформирован, можно проходит к следующему этапу монтажа – установке рамы. Стоит заметить, что разбирать кровлю не потребуется. Исключением является фальцевая кровля, в ней материал придется демонтировать.

Устройство проема в существующей мансарде

• Фальцевый, если кровельное покрытие плоское.
• Специальный для крыши, крытой любым волнистым материалом. Чаще всего при заказе окна у компании производителя такой оклад входит в комплект. Нужно только указать, какая у вас крыша.

С обоими типами оклада работать нужно одинаково, поэтому не придется ломать голову, как установить мансардные окна, если у вас не плоская кровля. Оклад устанавливается следующим образом:

• Сначала закрепляют его нижнюю часть. При этом нужно сделать так, чтобы гидроизоляция фартуком выходила не только за пределы рамы, но и кровельного материала.
• Дальше работают с боковыми сторонами. Края следует укладывать на оконную раму.

Установщики мансардных окон, как правило, закрепляют оклад к обрешетке рамы, после этого внешнюю часть конструкции закрывают утеплителем. Использовать можно любой. Чаще всего утеплитель и крепления нигде искать не приходится, так как они продаются вместе с окном, и требуется просто собрать и установить конструкцию.

Перед установкой обязательно проверяйте каждую деталь, иногда производители кладут детали не того размера или чего-то недостает. Некоторые запчасти могут быть сломаны при перевозке. Решить эти проблемы нужно еще до установки окна. Монтаж стеклопакета желательно проводить после того, как проведены все внутренние работы или стекло рекомендуется защитить при помощи пленки.

После того как оклад закреплен, можно браться за установку стеклопакета.

Установка створки

ПЛАСТИКОВЫЕ ОКНА

Стеклопакеты. Окна ПВХ.

ЧЕМ ХОРОШИ ПЛАСТИКОВЫЕ ОКНА

Оконный профиль, изначально белый в массе, на специальном оборудовании превращают в цветной, используя декорирующие пленки-ламинаты фирмы Renolit (Германия). Декор может быть наружным, внутренним или двухсторонним (в том числе разным с разных сторон). Цвет основы (цвет профиля в массе), кроме стандартного белого, бывает коричневый и светло-коричневый ( т.н. «карамель» ).

СТЕКЛОПАКЕТЫ

Пластиковые окна оснащаются герметичными стеклопакетами. Наиболее целесообразным для нашего климата является применение двухкамерных (из 3-х стекол) стеклопакетов с энергосберегающим И-стеклом. Благодаря специальному металлическому напылению, И-стекло отражает инфракрасную часть спектра, тем самым предотвращает ту часть теплопотерь, которая происходит за счет излучения тепла из теплого помещения на улицу.

Лучший вариант для климатических условий Москвы — это 2-х камерный 40 мм стеклопакет с И-стеклом. Хочется предостеречь от установки однокамерных стеклопакетов в квартиры и жилые дома. Их теплозащитные характеристики для условий Москвы и средней полосы России являются совершенно недостаточными !

Отдельные удачные случаи установки окон с такими стеклопакетами в сталинских домах с очень хорошим отоплением не могут являться примером для всех остальных домов. Попытка сэкономить обернётся обильным конденсатом на стеклах, а при более низких температурах — инеем и наледью. Пластиковые окна могут получить дополнительную теплоизоляцию в случае применения стеклопакетов с пластиковыми дистанционными рамками (т.н. «теплопакет»).

Часто окна выходят на оживленные городские магистрали. В этих случаях на передний план выходит проблема снижения шума. Наилучший эффект достигается применением толстых (от 40 мм) стеклопакетов со стеклами разной толщины — 4мм + 3мм + 6мм с разными толщинами промежутков между ними. Это серьезно снижает резонансные явления на средних частотах. Низкочастотные шумы (грохот трамвая, удары отбойного молотка, мощный транспортный гул и т.п.), хоть и сильно уменьшаются, но остаются. Следует заметить, что окна обеспечивают снижение шума только в том случае, когда они закрыты. Поэтому в случаях, когда необходима круглосуточная шумозащита, актуальна установка кондиционеров и систем вентиляции.

ФУРНИТУРА

Мы производим пластиковые окна с фурнитурой старейшего и лучшего производителя — Roto Frank AG. Концерн основан в 1935 году, когда немецкий изобретатель Вильгельм Франк запатентовал первый в мире оконный прибор, позволяющий открывать окно в двух плоскостях. В этом же году неподалёку от Штутгартта было основано предприятие. Сегодня в концерн входят 12 заводов. Более чем в 50 странах мира расположены представительства и сервисные бюро. Компания Roto была первой среди известных производителей фурнитуры, кто пришёл на российский рынок. Последняя разработка концерна для пластиковых окон — фурнитура Roto NT — отличается высокой надёжностью. Новое серебристое покрытие RotoSil – обеспечивает повышенную устойчивость к коррозии, защита обеспечивается цинкованием, хромированием и особым защитным слоем.

На всех наших окнах мы окнах устанавливаем блокиратор ошибочного откидывания с микролифтом и щелевой проветриватель. Удобнейшая и недорогая опция, которой не стоит пренебрегать — многоступенчатое проветривание с управлением штатной ручкой. Используем только фирменные ручки Roto всех цветов и соответствующие им декоративные накладки на петли. Освоена новая серия фурнитуры Roto NT Designo со скрытыми петлями. Опционально устанавливается противовзломная фурнитура, причем особенность фурнитуры Roto в том, что обычное пластиковое окно с фурнитурой Roto NT можно превратить в противовзломное простой заменой недорогих деталей — запоров и ответных планок.

Высокое качество, надёжность и заслуженно высокая репутация – вот главные черты оконных систем REHAU. Если Вы хотите использовать последние новации для повышения своего жизненного комфорта – оконные системы REHAU созданы для Вас. Новейшие технические решения и продвинутый немецкий инжиниринг дают Вам возможность уже сегодня стать обладателем всех преимуществ окон будущего.

РАЗДВИЖНЫЕ ПЛАСТИКОВЫЕ ДВЕРИ (ПОРТАЛЫ)

Для тёплого остекления веранд, террас, широких балконных проёмов отлично подходят раздвижные пластиковые двери. Они, имея огромную площадь остекления, за счет применения специальной фурнитуры Roto Patio обеспечивают откатывание створок и одновременно хорошее уплотнение с использованием полноценной запорной фурнитуры, притягивающей створку к раме в нескольких местах. Используются стандартные пластиковые профили, те же, что и для обычных пластиковых окон и дверей. Рядом с откатной створкой обязательно имеется неподвижная, за которую та и закатывается. Откатные пластиковые двери могут быть как одно-, так и двухстворчатые. Фурнитура обеспечивает откидное открывание створки для проветривания. Возможный вес откатных створок — до 200 кг. Створка управляется одной единственной ручкой.

ПОДОКОННИКИ

ОТЛИВЫПЛАСТИКОВЫЕ ОТКОСЫ

Отделка откосов любой ширины производится с помощью специальных пластиковых панелей или листов вспененного ПВХ типа Vekaplan. Используется экологичный льняной утеплитель. Углы отделываются пластиковым уголком, обои при этом не повреждаются. Возможно использование цветных панелей с декорами, аналогичными оконным. Можно делать откосы дажк для арочных окон. Существуют панели с декорами под дерево, аналогичными оконным.

Мансардные окна Velux: преимущества

Современный рынок предлагает мансардные оконные системы от различных производителей, но наибольшей популярностью пользуются окна Velux, разработанные датской компанией и уже более полувека, занимающие лидирующие позиции. В настоящее время в Москве существует множество компаний, предлагающих мансардные окна Велюкс, установка которых осуществляется высококлассными специалистами.

Преимуществами данной продукции являются:

• качество и надежность, поскольку вся продукция производится по уникальной технологии, позволяющей защищать помещение от влаги и пыли;
• безопасность систем, в связи с использованием закаленных стекол и стекол триплекс, которые обладают высокой прочностью;
• привлекательность, поскольку компанией производится более 24 видов окон самого различного дизайна;
• экологичность, что подтверждено сертификатами качества;
• легкость в эксплуатации за счет наличия ручки-планки, позволяющей открывать и переворачивать окна;
• простота монтажа окон, что достигается за счет стандартных размеров оклада, гидро и пароизоляции, откосов и самих окон, гарантирующих защиту от протечек, промерзания и ветра.

Монтаж окна в крыше из металлочерепицы

При проведении работ по строительству или же ремонту того или иного сооружения одним из самых важных этапов становится правильный монтаж кровли. Крыша является одним из основополагающих элементов дома, который в некоторых странах даже вляется своеобразным обозначением жилого помещения. Так, в Индии, например, здание без крыши не считается жилым помещением и, соответственно, не облагается никакими налогами. Многие на этом как раз и экономят. Но в условиях нашего переменчивого и в большинстве своем даже сурового климата экономить на крыше, равно как и на сопутствующих мероприятиях, не следует.

Погодные условия, влияющие на крышу.

Именно на крышу обрушивается большое количество осадков, порывов ветра и других отрицательных воздействий, которые в большинстве своем никак не зависят от человека. Итак, установка крыши является неотъемлемой частью каждого нового сооружения или же помещения, подвергающегося ремонтным и восстановительным работам. Установка крыши – это верный шаг к надежности и защищенности вашего имущества и даже вашей жизни.

Но крыша служит еще и декоративным элементом жилого ансамбля. Например, на сегодняшний день существует немалое количество всевозможных вариантов и способов оформления кровли. Они зависят от используемого материала и от того, как именно вы намерены переделать старую или возвести новую крышу. Что касается материалов, то они различаются и по сферам их употребления, и по физическим внутренним и внешним характеристикам, и по ценовым характеристикам, и по многим другим факторам. Например, если смотреть только на внешнюю оболочку, то крыша может быть оформлена в самых разных цветовых решениях – от естественных цветов до самых ярких и нелепых сочетаний.

Внутренние характеристики определяют, каковы должны быть природные условия для такого кровельного покрытия, какой формы можно соорудить крышу, и то, какую нагрузку в дальнейшем сможет перенести покрытие. Совершенно естественным является и то, что разные категории того или иного материала предполагают абсолютно разнообразные ценовые категории.

Изоляция оконного блока

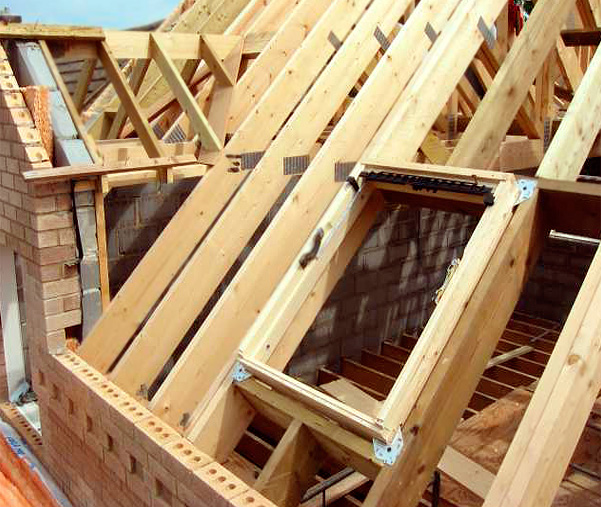

Но вернёмся к установке: когда детали стропильной системы удалены и сформировано обрамление проёма, наступает очередь проделать брешь на улицу. Через неё на лицевой стороне кровли наносят разметку, чтобы вырезать покрытие и обрешётку под ним точно по границам проёма. Гидроизоляцию нужно предварительно вырезать с напуском по 50–70 мм с каждой стороны для формирования подворотов. В зависимости от типа покрытия очень важно определить порядок монтажа, чтобы не нанести подкровельной водоупорной мембране повреждений.

Обычно сперва удаляют фрагменты обрешётки, попадающие в проём. Их используют для заделывания срезов пирога кровли, затем гидроизоляция подворачивается вверх и пристреливается к закреплённым обрезкам. Когда из проёма удалено всё лишнее, покрытие кровли разбирают по 20–30 см в обе стороны от проёма и до 50 см над ним.

Перед продолжением работы все полости в срезе пирога нужно заполнить утеплителем. Далее в проём вставляется теплоизолирующая рамка, кронштейны на углах позволяют просто вложить её в проём. После выравнивания и закрепления рамки над проёмом находится первая цельная доска обрешётки, к которой поверх гидроизоляции прикручивается желоб-водоотсекатель, препятствующий затеканию конденсата в оконный блок. В большинстве моделей окон к этому желобу затем добирается рамка, окантовывающая проём с небольшим отступом.

Изготовление проёма в кровле

Установка мансардных окон проводится, как правило, после завершения кровельных работ и монтажа утеплителя стропил. Стоит сразу отметить, что такой монтаж вполне приемлем, существуют методы его корректного выполнения и все необходимые материалы для крепления и изоляции. Поняв принципы обустройства проёма, вы будете вольны перенести работы на любой этап, вплоть до внесения соответствующих изменений в стропильную систему строящейся кровли.

Если разговор идёт об эксплуатируемом доме, необходимо удалить участок внутренней обшивки мансарды. Сечение проёма должно находиться между несущими элементами стропильной системы, поэтому сперва вырезается небольшой участок, рукой нащупывается стропила и затем, с учётом обнаруженного элемента, наносится разметка. Верх проёма должен находиться на уровне 200–220 см от пола, низ — около 90–120 см. Ширина окна должна быть кратной шагу стропильной системы. Внутренняя отделка вырезается с учётом рассвета откосов по 25–30 мм с каждой стороны и толщины коробки оконного блока.

После удаления обшивки вырезаются детали каркаса внутренней обрешётки. Паробарьер распускается вдоль по центру и временно отворачивается в стороны, утеплитель из сечения проёма удаляется. Если посреди проёма находится стропильная нога — её вырезают заподлицо с верхним и нижним краем.

Формирование проёма в пироге завершается установкой двух горизонтальных перекладин, соединяющих стропильные ноги. Если окно полностью помещается между двумя соседними стропилами — их скрепляют между собой отрезками бруса или доски такого же сечения. Если одна из ног вырезается, перемычки должны плотно подпирать её остатки как в нижней, так и в верхней части. Крепятся перекладины посредством стальных угловых кронштейнов. Перед окончательным закреплением нужно восстановить утепляющую прослойку в открытых срезах кровельного пирога.

Обратите внимание, что размеры с допусками для подготовки проёма указываются в инструкции для каждой отдельно взятой модели окна.

Подготовка к установке мансардного окна в металлочерепицу

Монтаж мансардного окна в металлочерепицу как на видео предполагает подготовку. Нельзя устанавливать конструкцию во время сооружения крыши. Все работы выполняются после монтажа кровельного пирога и укладки металлочерепицы, но до отделки мансарды.

1. В первую очередь, определяются с количеством окон и их расположением. Если мансарда используется в качестве спальни, здесь хватит и пары проемов, если как рабочий кабинет – следует сделать их больше. Размещение определяется крутизной ската. В любом случае установить окно на металлочерепицу можно только между стропильными ногами.
2. Будущий проем обозначают маркером на выбранном участке, отступив от стропильной ноги на 4, а лучше на 6 см. Высота проема ограничивается методом открывания мансардного окна.
3. Отступив еще на 20 см от отмеченной линии, прорезают кровельный пирог до металлочерепицы, вынимают материал. Полученный запас в 20 см представляет собой базу для гидроизоляции под металлочерепицу.

4. Затем прорезают металлочерепицу. Если сложно сразу воспользоваться пилой или ножовкой, допускается сделать первичный прорез болгаркой, но длиной не более 10 см. Затем в надрез вставляют ножницы, ножовку, пилу и прорезают материал по контуру проема. Рекомендуется позднее место среза прокрасить.
5. Из доски нарезают опорный брус длиной, равной дистанции между стропилами, но с учетом зазора в 8–10 см. Брус крепят на шурупы в верхней и нижней части проема. Коробку выравнивают с помощью откоса, только когда бруски принимают строго горизонтальную форму, допускается жесткая фиксация шурупов. Затем степплером к доскам закрепляют нижний край гидроизоляции.

Финишные работы по установке мансардных окон

Стоит помнить и то, что монтаж оклада должен четко соответствовать рекомендациям производителя. Придерживайтесь правила – всегда начинайте сперва закреплять нижний элемент, при этом все узлы оклада продевайте сквозь гибкий утеплитель. Затем раму устанавливают обратно, изнутри прокладывают пароизоляцию и делают откосы.

Вот мы и разобрались в вопросе, как установить окно в мансардной крыше. Были приведены все нюансы, знание которых поможет не допустить ошибок в процессе монтажа. В идеале, нужно придерживаться всех рекомендаций независимо от особенностей конструкции приобретенных окон. Учитывайте технологию их установки и тогда все операции вы сможете произвести своими руками.
