Инструкция по монтажу двухскатной крыши

Что такое стропильная система?

Это сборная каркасная конструкция крыши, состоящая из множества деревянных или металлических деталей. Она опирается на несущие стены, являющиеся надежным основанием для всех вышележащих элементов. Стропильная система служит своеобразным скелетом, на основании которого производится утепление, паро— и гидроизоляция крыши, а также укладка кровельного финишного кровельного слоя.

Стропильная система

Составные элементы стропильной крыши, и их основные характеристики:

• Мауэрлат. Брус из хвойной породы, который является связующим элементом между стропилами и нижележащими конструкциями. Имеет квадратное поперечное сечение со стороной 100 или 150 мм. Мауэрлат укладывается вдоль несущей стены по всей ее длине. При помощи мауэрлата нагрузки от кровли равномерно распределяются по всему зданию.
• Лежень. Брус, имеющий квадратное сечение аналогичное мауэрлату. Он укладывается поперечно несущим стенам, так как служит для перераспределения нагружения от кровельных стоек.
• Стропильная нога. Из этих элементов создается основная треугольная конструкция кровли, испытывающая всю тяжесть внешних атмосферных воздействий (дождь, ветер, снег, град и т.д.).
• Стойка. Вертикальные связующие элементы, распределяющие сжимающие нагрузки от конькового узла по всей площади несущих стен. Выполняются из квадратных брусьев, длина ребра которых определяется расчетом.
• Затяжка. Является завершающим горизонтальным элементом треугольника из стропильных ног, не позволяющий им расползтись под давлением внешних нагрузок и собственного веса крыши. Используется в системах с висячими стропилами.
• Подкосы. Воспринимают и перераспределяют изгибающие нагрузки от конькового узла.
• Обрешетка. Состоит из досок, брусков или фанерных листов (в случае последующей укладки битумной черепицы), которые располагаются относительно стропильных ног под прямым углом, являясь при этом дополнительным жетсткостным элементом.
• Конек. Место стыка двух скатов крыши.
• Свес. Кровельный элемент, выступающий за несущие стеновые конструкции на расстояние около 0,4 м. Его назначение – ограничить проникновение влаги к стенам.
• Кобылки. Эти элементы присоединяются к концам стропил в случае, если они имеют недостаточную длину для организации свеса.

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

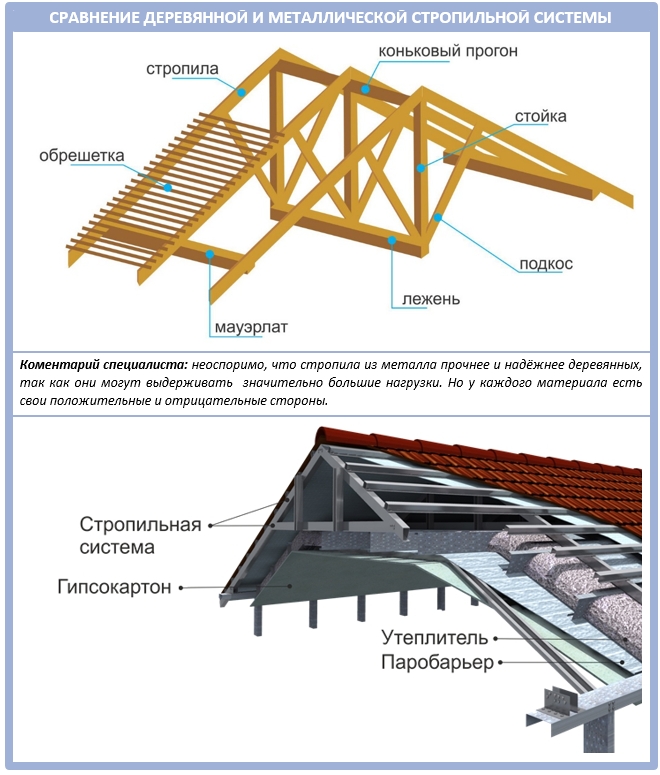

Как выбрать материал для стропил?

Материал для стропильной системы выбирается из принципа обеспечения высокой прочности конструкции и простоты его монтажа. Наиболее распространённым является дерево с сечением от 50х100 мм до 150х100 мм, которое выбирается с учётом нагрузки на основание и технических особенностей кровельного материала.

Дерево перед применением в стропильных системах должно быть высушено в специальных сушилках, а затем отобрано с учётом минимального количества дефектов, таких как трещины и сучки. Для того чтобы стропила из дерева смогли прослужить достаточно долго их необходимо обработать водоотталкивающими средствами, пропитками против влияния насекомых и бактерий, а также составами, которые снижают уровень воспламеняемости.

Рисунок 1. Деревянный брус для монтажа стропильной системы.

Применение древесины также оправдано с точки зрения её минимального теплового коэффициента расширения и использования в качестве обрешётки деревянных досок. То есть материал кровли будет надёжно и прочно закреплён и его не покоробит при резких перепадах температур. Но при этом необходимо обеспечить оптимальные условия для защиты от конденсации и попадания на них влаги.

Другим не менее популярным материалом для изготовления стропил является сталь. На её основе изготавливают металлические балки или профиля, которые, а отличие от древесины, не подвержены воздействию вредителей и грибка. Кроме того, при необходимости создания безопорного крепления (висячая конфигурация) для стропил стальная конструкция позволит создать большие пролёты с прочностью в несколько раз выше.

Стальные системы необходимо тщательно теплоизолировать, поскольку они имеют хорошую теплопроводность и в зимнее время являются источником холода. Дополнительно потребуется качественная гидроизоляция в виде наносимого слоя грунтовки и краски, которые позволят предотвратить образование коррозии.

Рисунок 2. Внешний вид стальной стропильной системы.

При использовании стальных конструкций одновременно с деревянной обрешёткой потребуется изолировать их место контакта. Это связано с одним из свойств древесины выделять и впитывать влагу, в результате чего она при пониженной влажности воздуха будет отдавать влагу, а сталь — ржаветь.

Классификация стропильных систем по способу опирания

Конструкция стропильных систем, в основном, может классифицироваться, как минимум, по двум признакам. Первая классификация, подразумевает вариант, опирания несущих элементов кровли. Двускатная стропильная система крыши, капитального строения, в данном случае, включает следующие виды:

• С висячими стропилами;
• с наслонными стропилами.

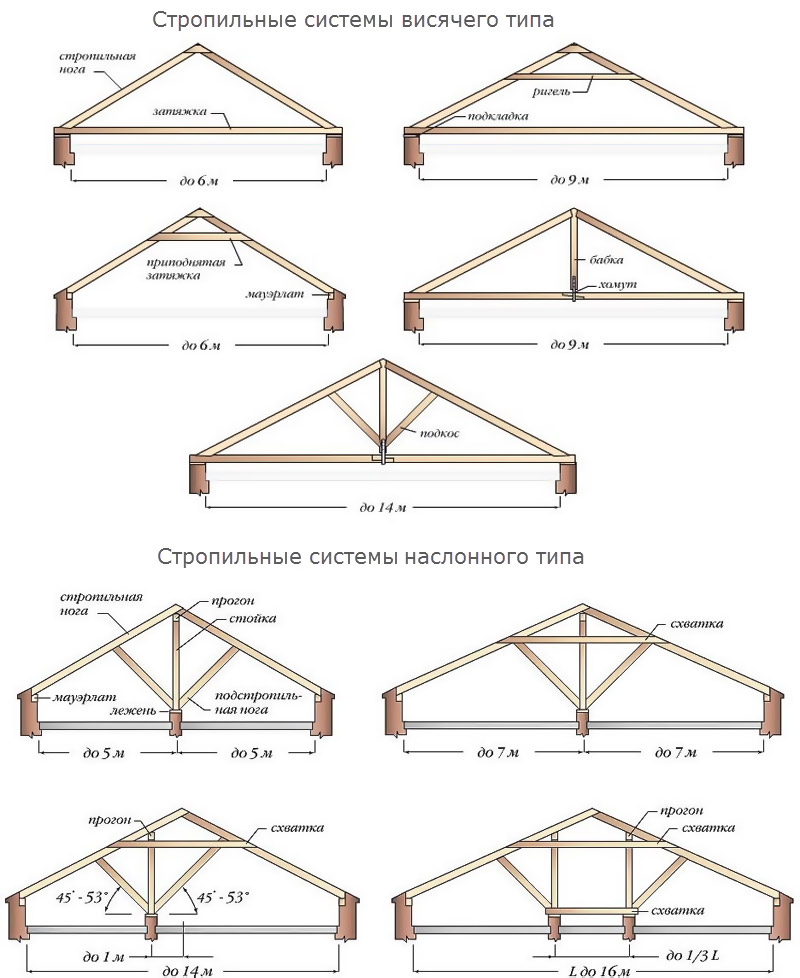

Варианты двускатных крыш с висячими и наслонными стропилами

Устройство кровельной конструкции, с использованием наслонных стропил, предполагает опирание их, в двух точках. Данное кровельное сооружение, в этом случае, позволяет полностью избежать, возникновения серьезного распора. Для того, чтобы провести монтаж и качественно обустроить, таким образом, стропильную систему двухскатной крыши самостоятельно, нужны, в основном, следующие конструктивные элементы:

• Стропильные ноги;
• мауэрлат;
• ригель;
• при большом пролете несущих балок, промежуточные стойки и подкосы;
• обрешетка и контробрешетка;
• упорные бруски накладки.

В верхней точке, устройство предполагает опирание на ригель. В нижней точке, установка предусматривает опору – мауэрлат. Качественно собрать, данную конструкцию, самостоятельно, можно только в двух случаях:

Варианты сборки наслонной системы двускатной кровли

1. В первом случае, наслонная система возможна, если расстояние между фронтонами, не слишком большое. То-беж, подобное будет кстати, для небольшой постройки, где длина строения, позволяет выполнить устройство деревянного ригеля, в 6 метров. Если пролеты больше, то в качестве ригеля, можно устанавливать металлические балки. Или-же, деревянные брусья, с использованием промежуточных стоек. Их нужно располагать, в среднем, каждые 2 метра.
2. Второй случай, когда доступен монтаж наслонной системы, двускатной кровли – это наличие, в середине, капитального строения, несущей стены. Устройство, подобного варианта, предусматривает передачу некоторой нагрузки, на внутреннюю стену. Такое обустройство, стропильной системы, подойдет для зданий, с достаточно большой шириной, где есть стеновое ограждение, посередине.

Висячие стропила

Второй, более сложный и трудоемкий, вариант – висячие стропила. Они на много сложны в расчете, но позволяют обустройство, подкровельного пространства, в доме со свободной планировкой. Подобная конструкция, предполагает отсутствие опорного деревянного или металлического бруса в верхней части, кровельного сооружения. Система, предполагает опирание стропил, только в нижней точке. В верхней части, несущие балки надежно фиксируются промеж собой. Установка, подобной кровли, напоминает ферму. Конструкция стропил, работает на распор. Поэтому, очень важно, предотвратить чрезмерную горизонтальную нагрузку, на несущие стены здания. Выполнить это, можно следующим образом:

1. Обустройство монолитного пояса по обрезу стен;
2. Надежно закрепить мауэрлат, двускатной кровли, к стенам дома;
3. Для снижения распорного напряжения, устанавливается схватка.

Монтаж висячей стропильной системы двускатной кровли

Схватка (стяжка), является одним из значимых элементов, подобной двускатной кровли. Она значительно снижает напряжение и предотвращает, под действием распора, разращение стен. Располагают схватки, в основном, следующим образом: в уровне перекрытия или потолка мансарды.

Стоит заметить, что второй вариант, является менее надежным. Связано это тем, что если монтаж элемента выполнен на большую высоту, то стропила сильнее оказывают воздействие на разращение стен. Если схватка слишком длинная, тогда требуется ее, должным образом, усилить. Для этого, устанавливается – подвесок, соединяющий конек, с серединой затяжки. Тем самым, предотвращая ее провисание.

Только, стропильная система двухскатной крыши, с висячими стропилами, позволяет выполнить монтаж, после предварительной сборки ферм на земле.

Такой вариант сборки и монтажа, подойдет, если есть в наличии подъемная техника. Поскольку, готовая конструкция двускатной стропильной системы, слишком габаритная и тяжелая, чтобы совершить ее подъем самостоятельно.

Стропильная система двухскатной крыши

Самое важное в любом сооружении – это несущие конструкции. Именно они принимают на себе все нагрузки. Поэтому, при возведении кровли очень важно уделить особое внимание устройству стропильной системы двухскатной крыши. От этой работы во многом будет зависеть долговечность всего дома.

Это тоже важно знать: Что такое кобылка для кровли

Прежде чем приступить к возведению крыши, нужно составить ее схему. Тут учитываются многие факторы. Так, в первую очередь определяют угол наклона ската. От этого показателя будет зависеть и размеры всех элементов стропильной системы.

В строительстве используют две основные схемы стропильной системы для двухскатного варианта крыши:

• Висячая. Такой вариант используют для небольших по ширине домов без несущей стены посередине. В этом случае нижний край стропил упирается в мауэрлат, а верхний упирается в парную стропилу;
• Наслонная. Такая конструкция подразумевает дополнительную опору по оси дома – прогон. Она упирается в несущую стену, которая располагается посередине. В этом случае стропила упирается в мауэрлат, а верхом крепится к прогону.

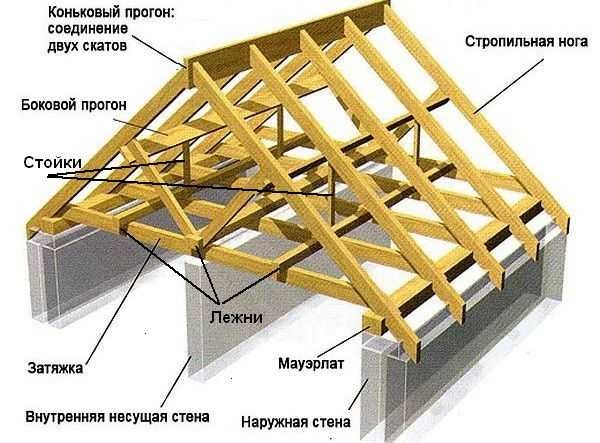

Схема устройства стропильной системы двускатной крыши

Кроме основных элементов устройство стропильной системы двухскатной крыши содержит и другие. Их количество напрямую зависит от того, висячую или наслонную конструкцию имеет кровля. В стропильной системе могут использоваться следующие элементы:

1. Стойка и прогон. Эти элементы применяют в наслонной конструкции. Стойка упирается в несущую стену (или балку перекрытия). Их в конструкции может быть две и более штук. На стойки сверху крепится прогон. Именно к нему в наслонной системе монтируется верхний конец стропильной ноги.
2. Затяжка – этот элемент используется в висячей системе. Он предназначен для того, чтобы компенсировать растяжную нагрузку, которую испытывают стропильные ноги. Затяжка, как правило, располагается снизу. В некоторых случаях этот элемент может быть расположен и в верхней части стропильного треугольника, в этом случае он носит название приподнятая затяжка.
3. Подкосы. Они используются в основном в наслонных конструкциях. Нижним концом подкосы упираются в несущую стену (или балку перекрытия) расположенную по оси дома. Верхний конец крепится к стропильной ноге. Подкосы выполняют роль поддерживающих элементов. Они применяются в тех случаях, когда длина стропильной ноги слишком большая.
4. «Бабка». Элемент, применяемый в висячей системе. Он предназначен для того, чтобы поддержать верхний угол стропильного треугольника. Нижний конец упирается в затяжку (в этом случае использовать приподнятую затяжку нельзя), а верхний в стык стропильных ног.

Это тоже важно знать: Установка стропил для двухскатной крыши: элементы, расчеты, подбор материалов, монтаж мауэрлата

Кроме этого, могут применяться и другие элементы, например, ригели, схватки и так далее. Очень часто к стропильной системе относят и обрешетку. Но этот элемент во многом зависит от используемых кровельных материалов. Например, для мягкой черепицы нужна сплошная обрешетка, а для профлиста или металлочерепицы разряженная.

Стропильная система для двухскатной крыши имеет более сложное устройство, чем у плоского варианта. Но все-таки сделать ее самостоятельно вполне возможно. Первым делом нужно определиться с типом данной системы. Висячий вариант используется при ширине дома менее десяти метров. Наслонную систему применяют для более крупных строений. К основным элементам можно отнести сами стропила и мауэрлат. Остальные компоненты используются в зависимости от применяемой модели системы. Главное – это сделать правильный расчет сечения всех элементов. Если здесь сделать ошибку, то стропильная система может не выдержать нагрузки.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

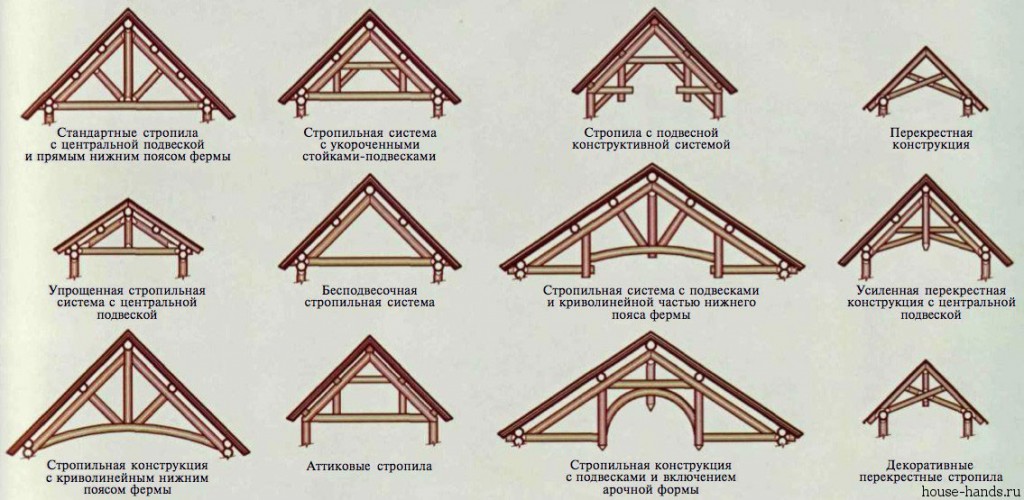

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Какие различают стропилы

Есть пару разновидностей стропильных механизмов, которые включают каркас с обрешеткой. В основном для данных задач используется древесина, однако при огромной нагрузке и больших площадях наклонной поверхности данный материал не стоит использовать.

Тогда можно применять лишь древесину, вы можете благодаря большому количеству стропильных ножек и возрастанием площади сечений. К тому же выясняется иная нагрузка на несущие стены и фундамент. Снимать нагрузку с основы постройки и стены способны крепкие металлические постройки либо сочетания металла с древесиной.

Металлические

Как материал производства выбор останавливается на профиле из оцинкованной стали. Обрешетка со стропилами из этого материала отличаются влагоустойчивостью, прочностью и легкостью.

Допустимым шагом обычно является 200 см. Используется данный способ от 7 м. Использование гнутого типа профилей дает возможность сводить к минимуму затраты сырья.

Деревянные

Дерево незаменимо при обустройстве ската около 7-10 м.

Крепеж обычно гарантируется металлической деталью.

Допустимым шагом является около 0,8 м.

Комбинированные

Сочетание стропил из двух этих материалов дает возможность возводить систему, которая намного доступнее по цене, сравнивая сколько стоят металлические стропила.

Комбинированная система обустраивается с учетом некоторых правил: особой обработки применяемых деревянных деталей и использования гидроизоляции. Это нужно для того, чтобы увеличить эксплуатационные свойства дерева при ее рядом расположении к металлу.

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка. Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки. Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы. Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой. Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок. В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка. Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

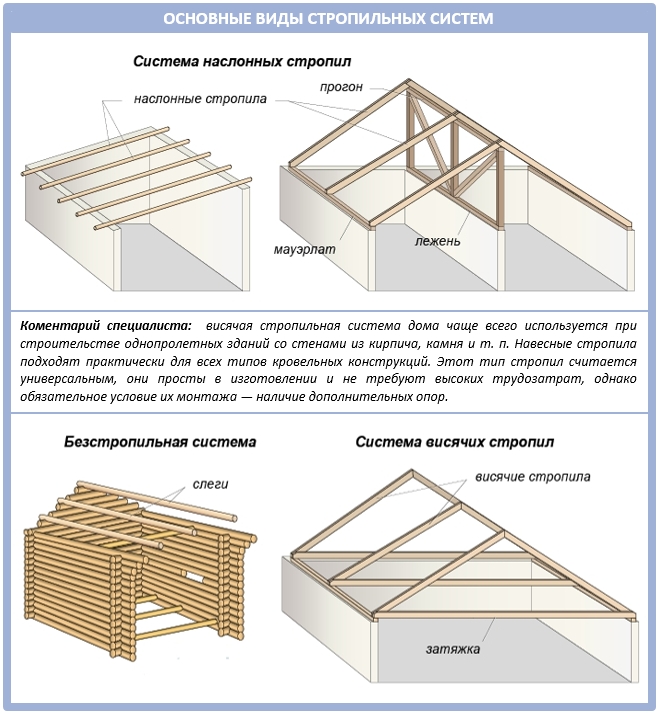

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок. Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие.

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

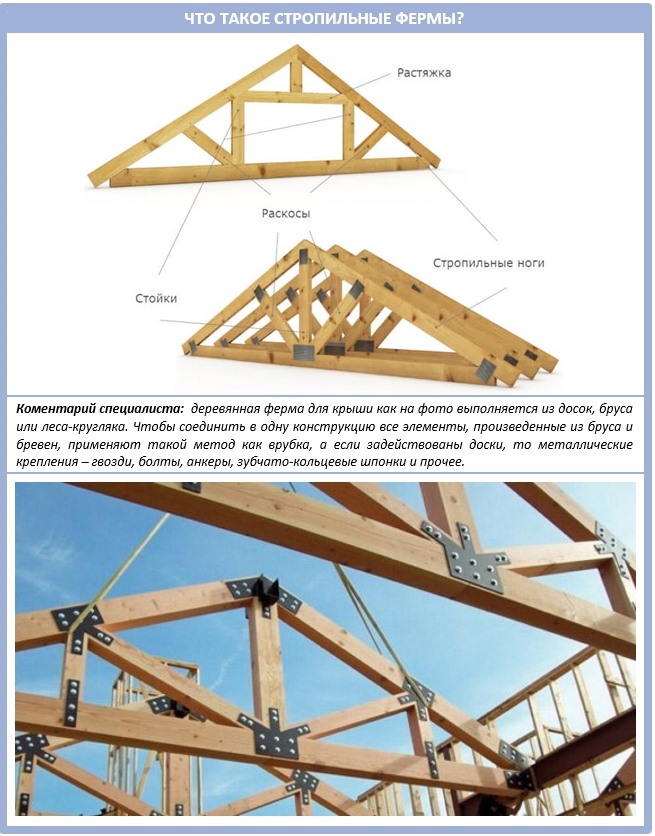

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

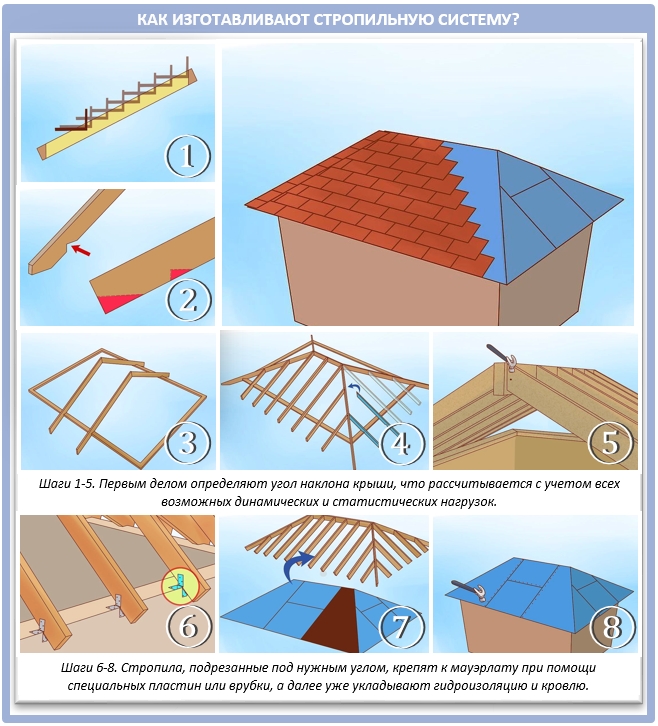

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

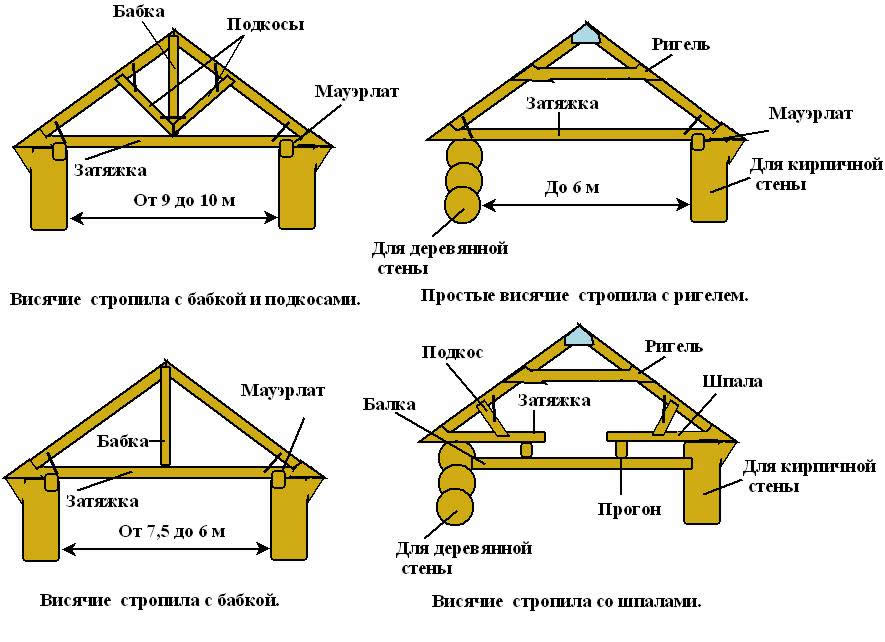

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

Особенности установки стропильной системы и мауэрлатов двускатных крыш

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Стропила для вальмовой кровли

Особая стропильная система требуется для вальмовых четырехскатных крыш. Это объясняется тем, что геометрия данной кровли гораздо сложнее, и ее стропила предназначены для выполнения разных функций.

Рассмотрим несколько основных типов таких стропил:

• Накосные  диагональные стропила служат для  соединения углов дома с торцами бруса (конькового). Они формируют ребра строящейся кровли. Это самые длинные  и наиболее прочные из всех стропил, потому что на них приходится почти вся основная нагрузка.
• Рядовые центральные стропила предназначены для соединения по бокам скатов конькового бруса с мауэрлатом. Они должны устанавливаться строго параллельно друг к другу.
• Угловые стропила (нарожники) гораздо короче рядовых стропил. Служат для соединения мауэрлата с накосными стропилами, а не с коньком. Данные стропила определяют плоскости скатов строящейся крыши.

Конструкция стропил для вальмовой кровли при своей некоторой сложности все-таки, главное, должна обеспечивать необходимую прочность четырехскатной крыши.

Таким образом, изучив разные виды стропильных систем, вы должны правильно выбрать конструкцию, подходящую именно для вашего дома. Удачная форма крыши и прочная надежная стропильная система сделаю ваш новый дом не только красивым и индивидуальным, но и безопасным для жизни.

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

1. Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
2. Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
3. При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы
