Стропильная система двухскатной крыши и ее устройство

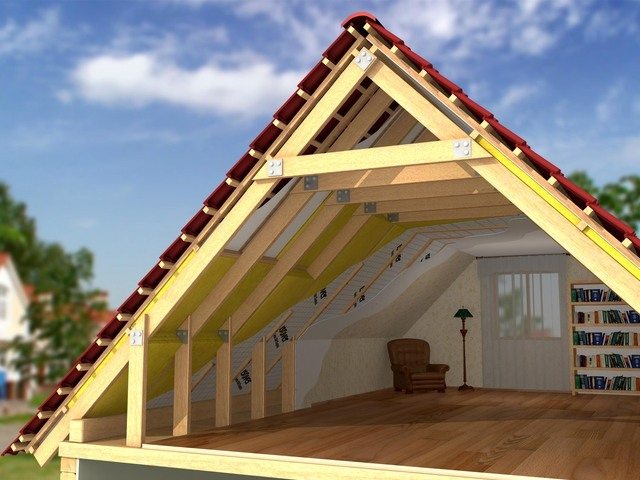

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

• мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Монтаж перекрытия

Когда стены дома уже готовы, начинают возводить кровлю: приступают к монтажу балок перекрытия (переводов). Под основание нежилого помещения чердака можно использовать доски (размера 5×15 см). А если задумано соорудить жилую мансарду, в качестве переводов необходимо взять брус (15×15 см).

Брус укладывают с опорой по внешним стенам строения, чтобы придать конструкции желаемую прочность. Переводы выпускают наружу за пределы стен, примерно на 40 см. Делается это с целью защитить стены от дождя, стекающего по крыше сверху.

Вдоль по всему периметру дома настилают на балки перекрытия доски (размера 5×15 см), они станут выполнять роль основания, к которому крепятся стойки мансарды.

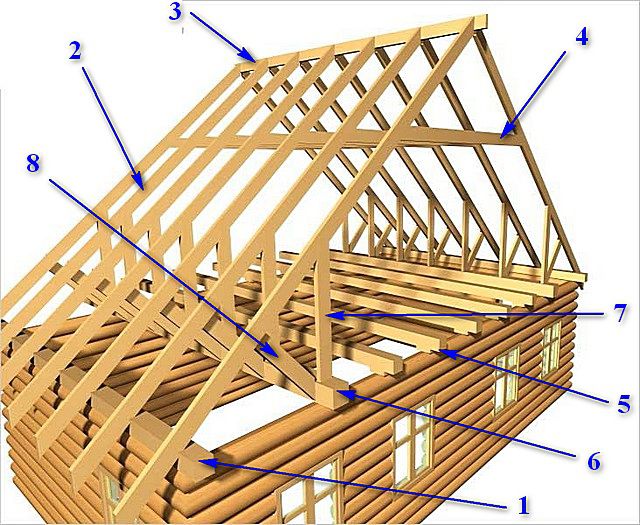

Элементы стропильной системы

Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция. В ее состав входят:

• Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. Мауэрлат служит нижней опорой для стропил, а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.

• Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части стропил опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.

• Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.

• Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.

• Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.

• Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.

• Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.

• Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.

• Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.

• Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

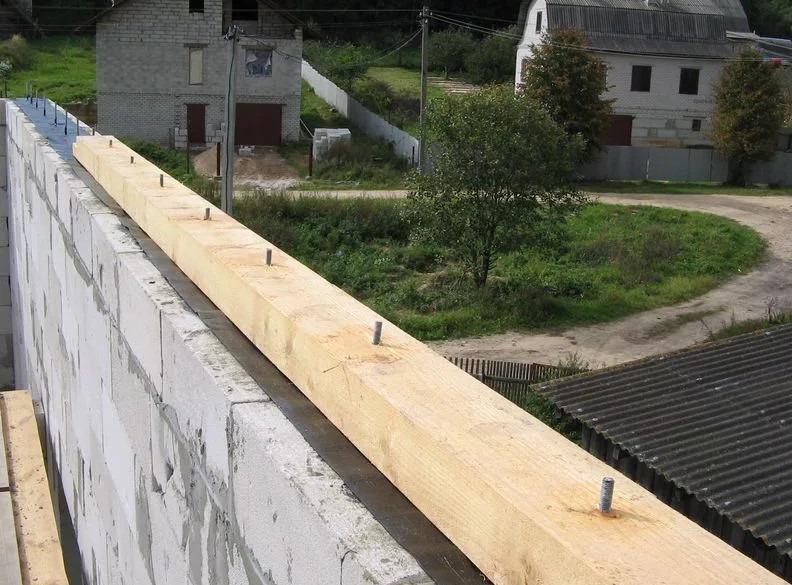

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

• От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
• От климатических условий. Много снега или сильный ветер — берите более мощные.
• От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

  Зависимость сечения бруса для стропил от расстояния и длины

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Какие бывают стропильные системы крыши двускатного типа?

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

• Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
• Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.

Схема трехскатной крыши

Крыша, состоящая из трех скатов, образуется посредством соединения одного треугольного и двух трапециевидных торцевых скатов.

По сути, крыша подобного типа состоит из 2х основных частей: крыши двускатной, полностью закрывающей площадь дома по его длине, и 1й вальмы, закрывающей площадь дома по ширине с одной из его сторон.

При этом определяющим моментом считается грамотный выбор соотношения параметров вальмовой и двускатной частей, ведь именно это определяет будущий внешний вид всего строения.

Конструктивные элементы трехскатной крыши:

• треугольный скат или вальма;
• боковой трапециевидный скат;
• конек;
• ребро наклонное.

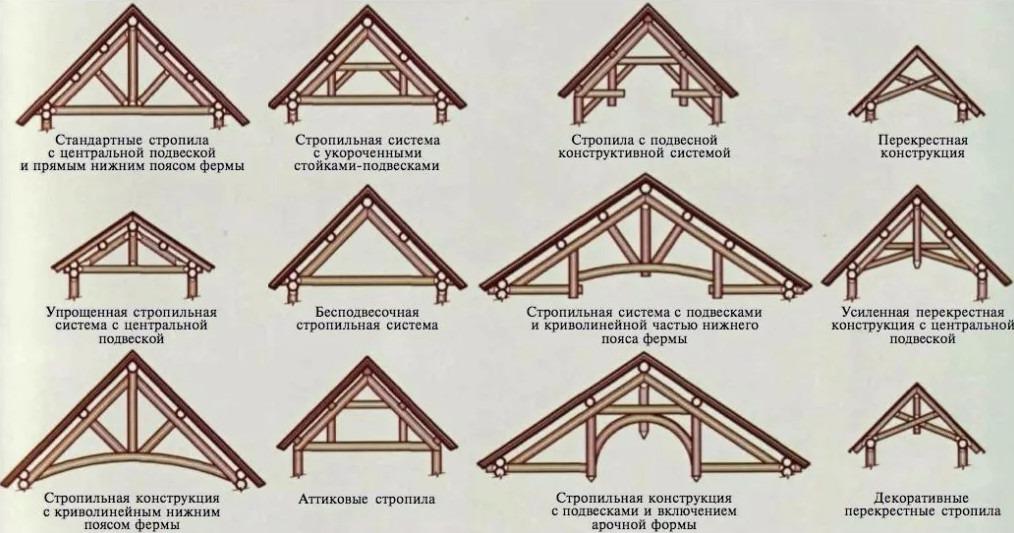

Виды стропильных систем

Сначала покажем вам виды скатных крыш. Стропильные системы — это что-то вроде ребер, которые легко представить под внешним слоем данных конструкций. Соответственно, вы можете представить себе и сложность каждой конкретной системы. Стропильные системы называются как раз по виду крыши.

взято из книги Савельева А. А. — «Конструкции крыш. Стропильные системы» (2009)

Стропила по материалу могут быть изготовлены из дерева или металла. В нашем случае рассмотрение металлических конструкций излишне, поэтому только дерево.

Принцип соединения и передачи нагрузки различается у наслонных и висячих стропил. Первые крепятся одним концом к коньку, другим — к обвязке стен. При этом нагрузка передается коньку, а от него — фронтонам/щипцам, внутренней стене или опорам, а другой конец передает нагрузку внешней стене. При такой передаче стропилина работает только на прогиб в средней части.

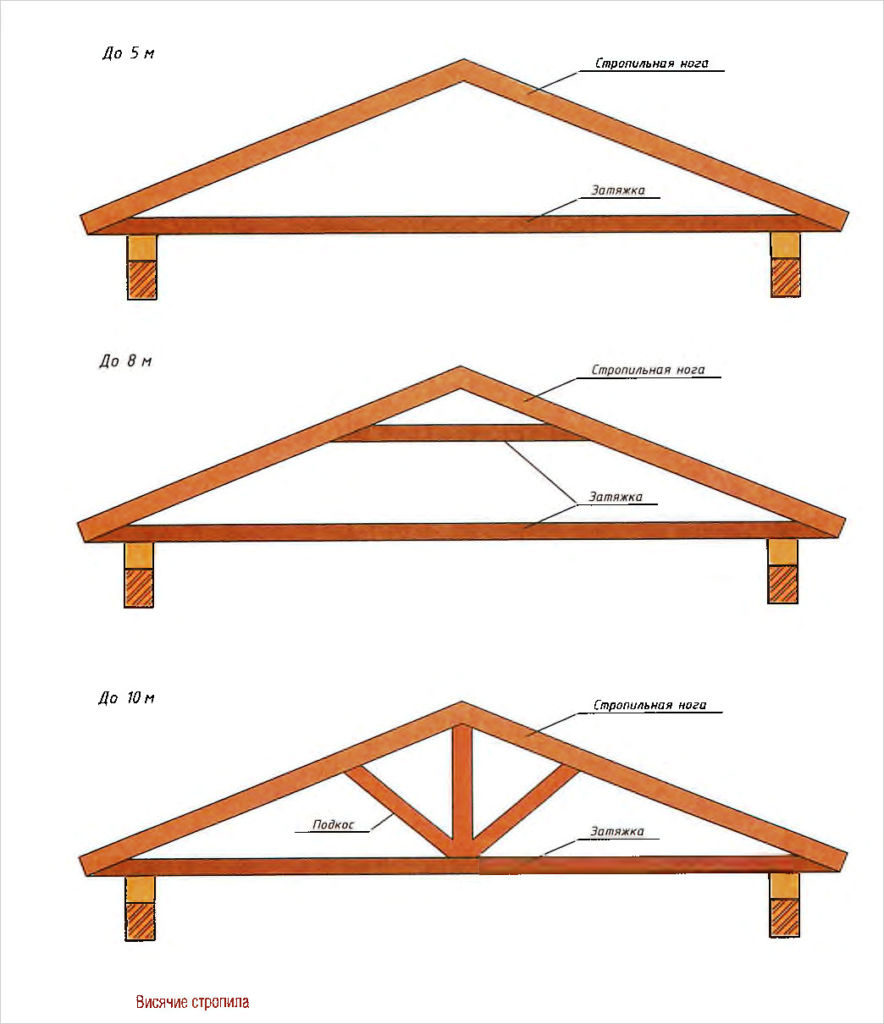

Висячие стропила упираются верхним краем друг в друга, создавая распор. При этом конек отсутствует. Для компенсации этого распора низ стропильных ног соединяется затяжкой.

Все это видно на приведенном ниже рисунке. Также там понятно показана бесстропильная система, которая использовалась в традиционном бревенчатом строительстве — вместо стропил делались слеги, укладывающиеся на выступы фронтонов (самцы). Ориентация слег перпендикулярна стропилам.

взято из книги Савельева А. А. — «Конструкции крыш. Стропильные системы» (2009)

Сделать стропила на баню своими руками — задача посильная, однако ей должно предшествовать множество расчетов нагрузок, которым будет подвергаться крыша. Полный расчет делается профессионалами, в литературе можно встретить и полные, и упрощенные расчеты.

ВАЖНО! Так как промежуточные опоры для стропилин делаются при длине ноги более 4,5 метра, а стропила для крыши бани вряд ли будут такого размера, схемы подкосов здесь мы не приводим.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

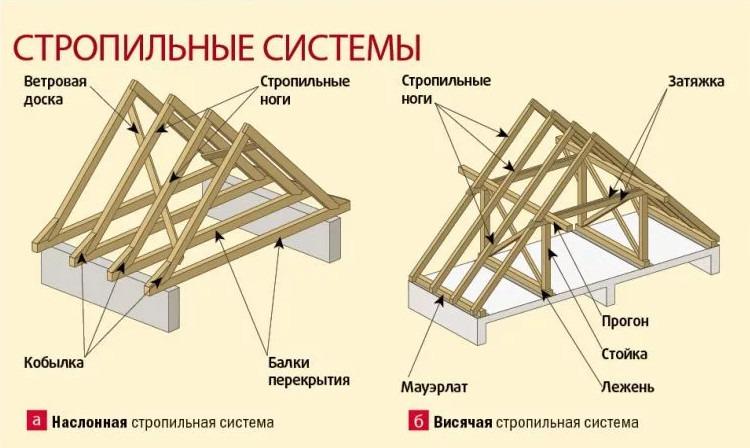

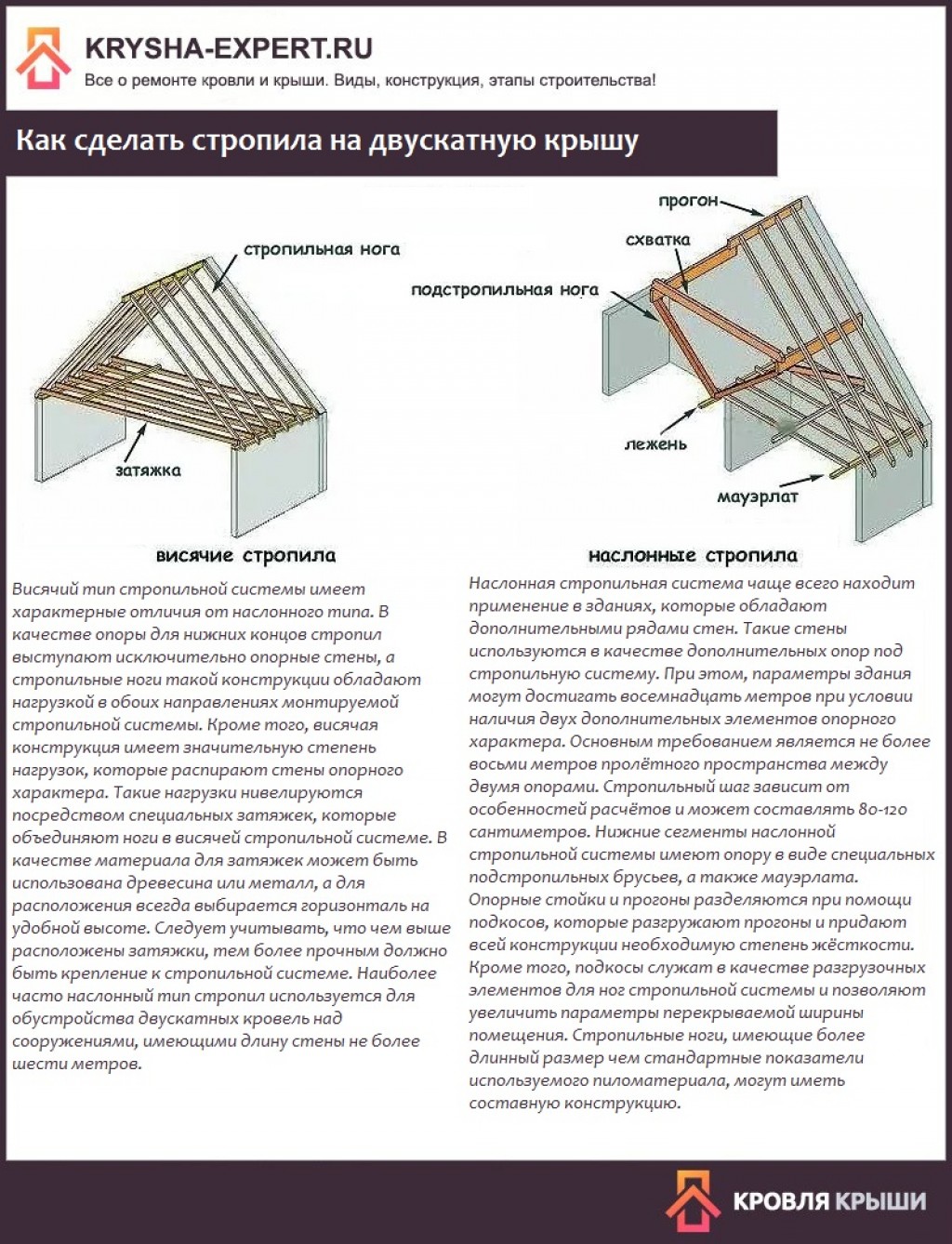

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

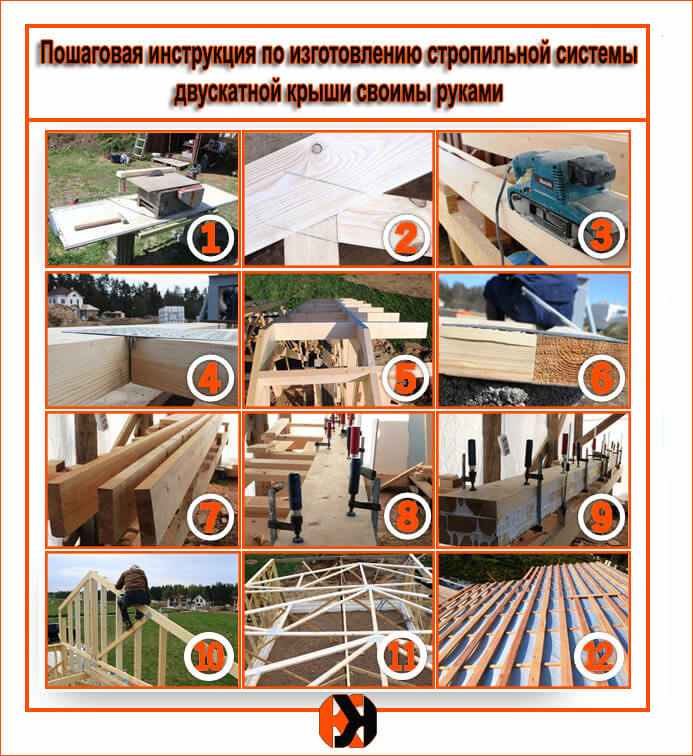

Установка стропил двухскатной крыши своими руками

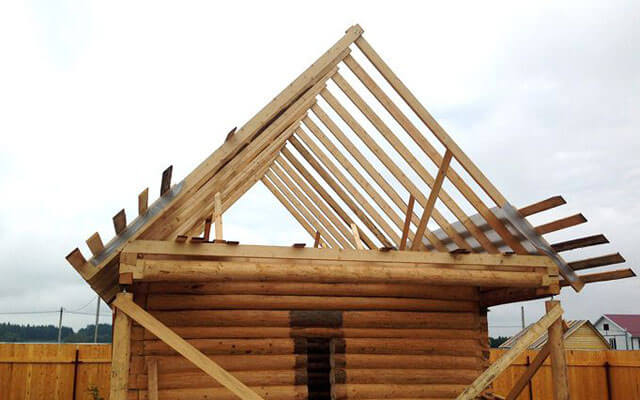

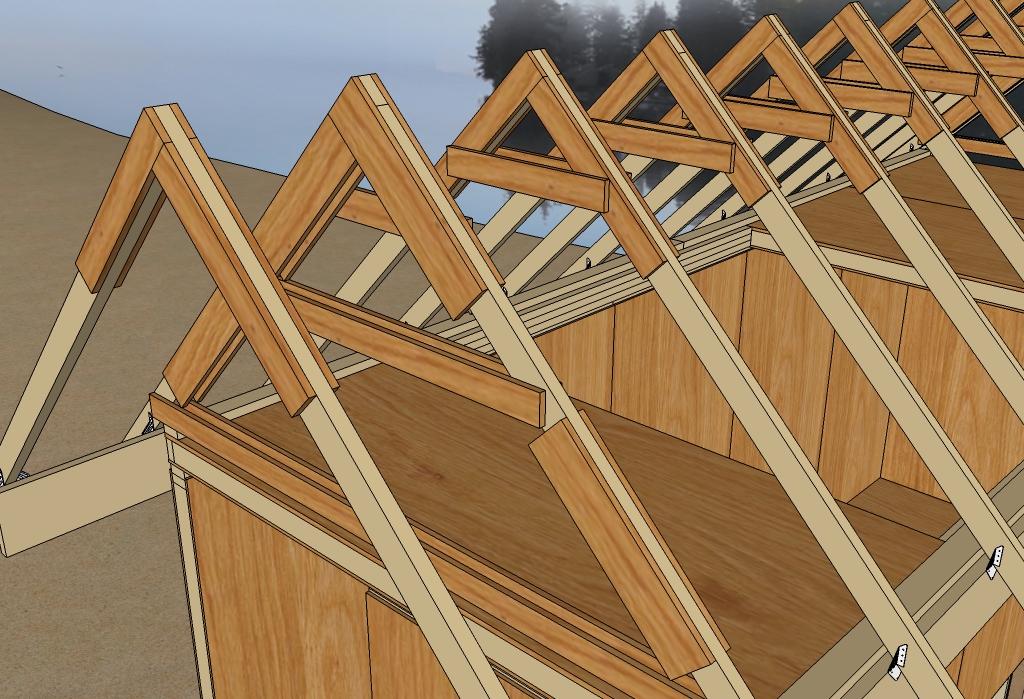

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

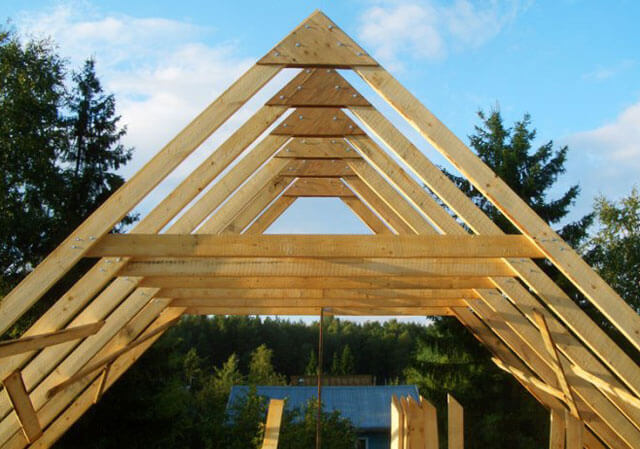

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

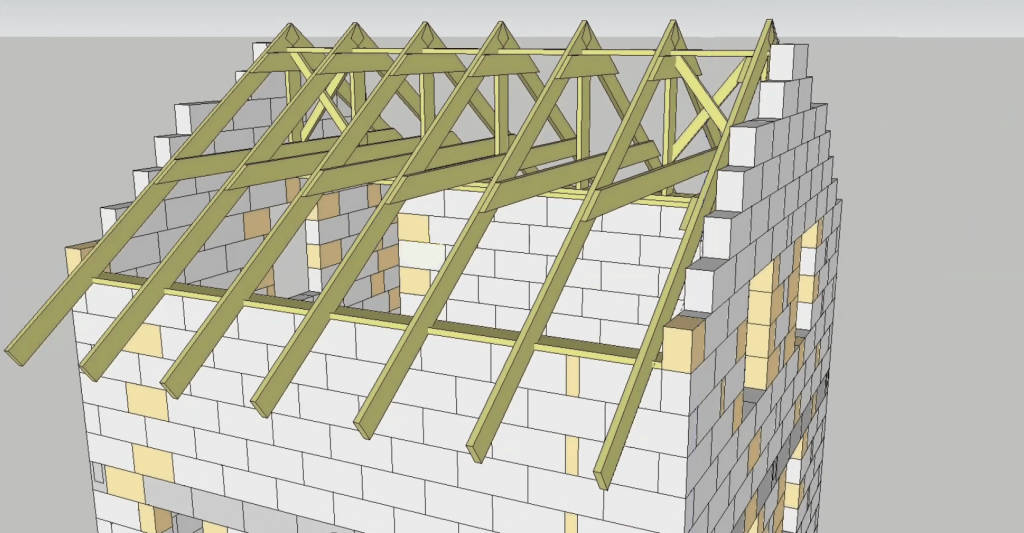

Вариант стропильной системы для двускатной крыши со стойками

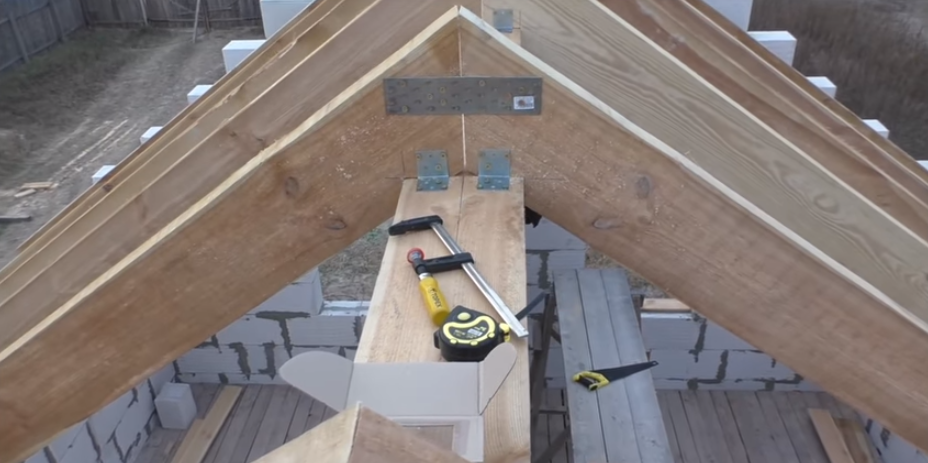

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к конькуСпособы крепления стропильных ног к мауэрлату

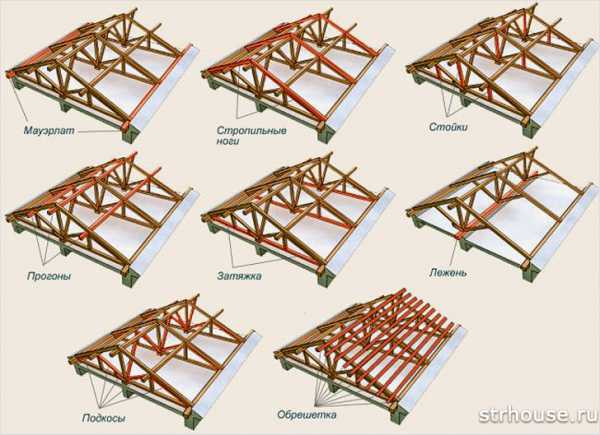

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Параметры крыши

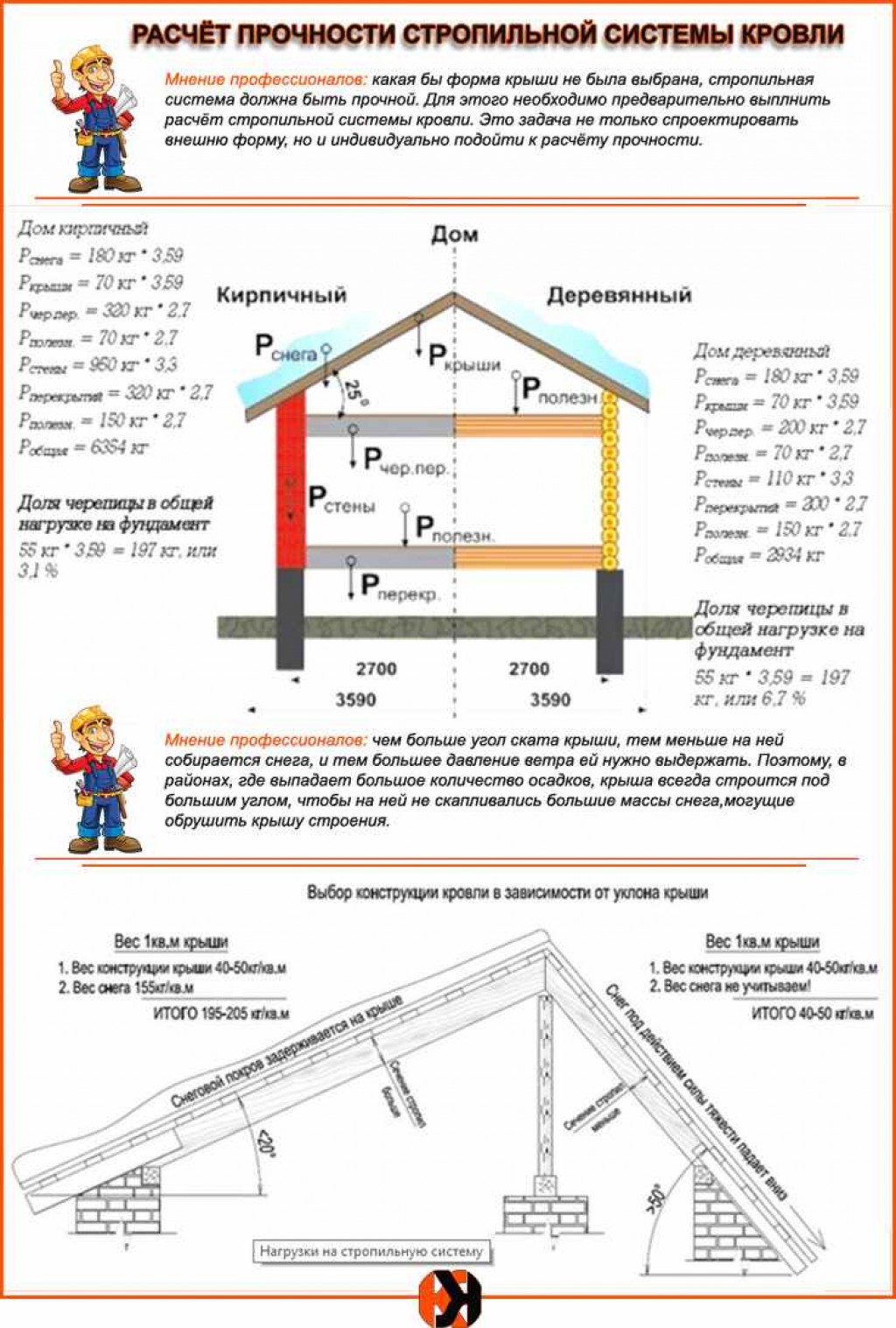

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

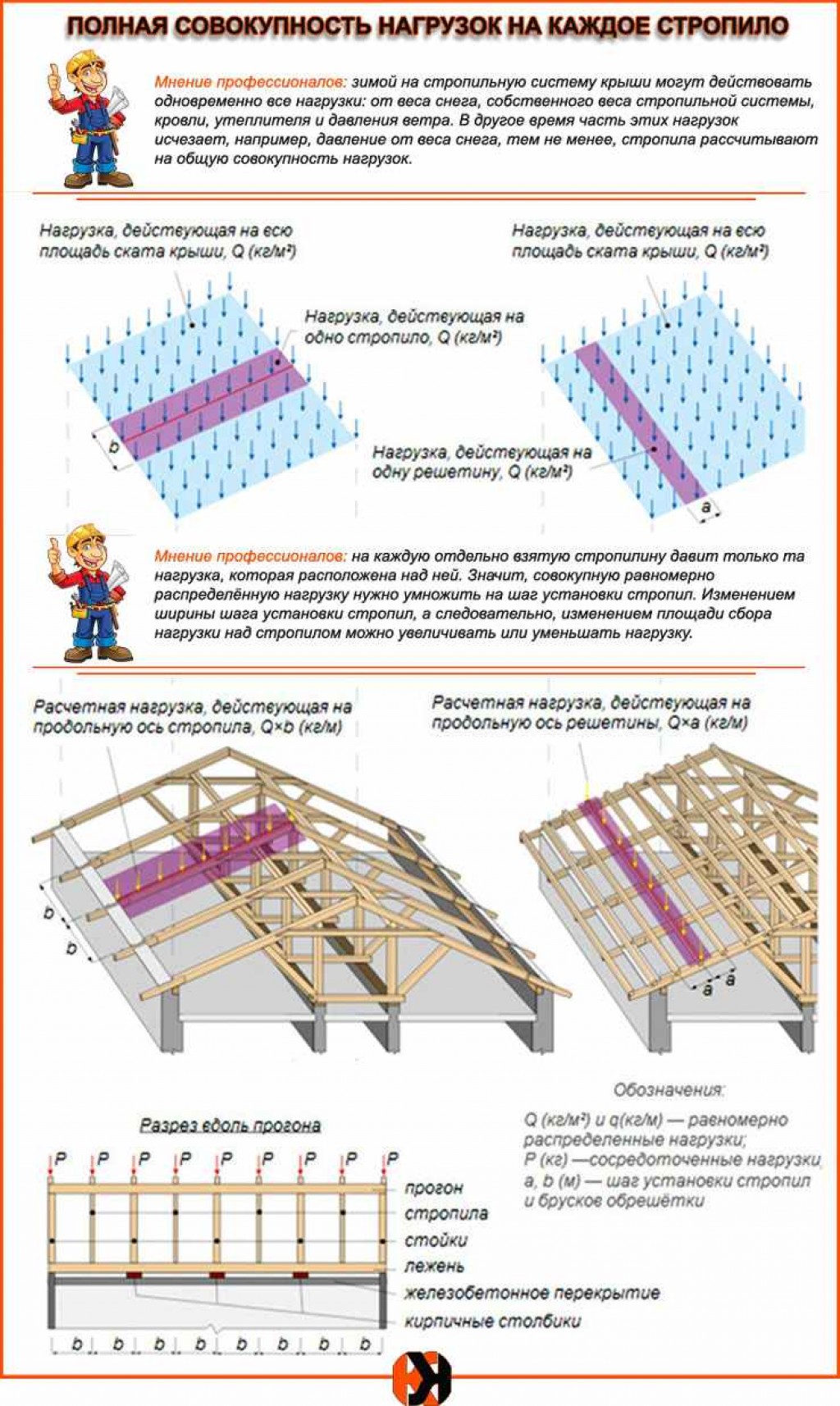

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Стропила двухскатной крыши

Конструкция стропильной системы включает в себя следующие элементы:

• Стропильные ноги;
• Ригели;
• Прогоны, включая коньковый;
• Стойки;
• Лежни;
• Распорки;
• Подкосы.

Собранная их этих элементов система позволяет обустраивать кровельный пирог и обеспечивает крыше необходимые прочностные показатели. Установка стропил двухскатной крыши может выполняться как при помощи деревянных элементов, так и при помощи металлических крепежей.

Чтобы знать, как правильно поставить стропила на двухскатную крышу, необходимо провести расчет стропильной системы и создать ее проект. Грамотный расчет позволяет создать конструкцию, которая сможет выдержать все приходящиеся на нее нагрузки. Впрочем, на этапе расчетов нужно отталкиваться от реальной величины предполагаемых нагрузок – увеличение запаса прочности крыши требует увеличенных затрат на ее обустройство.

Высокая прочность кровли в немалой степени обусловлена треугольной формой конструкции, оптимально подходящей для обустройства двухскатной крыши. Для изготовления стропил могут использоваться брусы сечением от 40х150 мм до 100х250 мм.

Для конкретных расчетов нужно знать следующие параметры:

• Расстояние между стропилами (зависит от вида кровельного пирога);
• Длина стропил;
• Предполагаемые нагрузки на конструкцию.

Как сделать «кукушку» и слуховое окно

«Кукушка» или «кукушатник» — это выступ из ската крыши в виде домика. У него может быть одно- или двускатная крыша, поэтому сама конструкция представляет собой короб из бруса или досок с коньковым прогоном и стропильной системой. Покрывается крыша «кукушки» тем же материалом, что и основная кровля.

«Кукушка» представляет собой элемент мансардного помещения с собственной кровельной системой

Пошаговая инструкция по изготовлению «кукушки» на двускатной крыше

Сразу оговоримся, что «кукушка» собирается между двумя стропильными ногами из материала, используемого для сборки стропильной системы крыши дома. Все соединения и крепления проводятся металлическими перфорированными профилями.

1. Устанавливается и крепится к стропилам лобовая доска, которая будет определять несущую основу фасада сооружения.
2. Такая же доска устанавливается с задней стороны «кукушатника». Расстояние между досками задаёт длину сооружения.
3. По двум стропилам, между которыми строится «кукушка», устанавливаются стойки так, чтобы их верхние концы составляли единую горизонтальную линию. Поэтому с учётом шага установки и наклона стропильных элементов каждую стойку подрезают под определённую длину.

   «Кукушка» собирается между двумя стропильными ногами из того же материала, что и стропильная система основной крыши

4. Производится верхняя обвязка с установкой верхней и двух продольных лобовых досок.
5. Для усиления и повышения устойчивости конструкции между стойками монтируются поперечины.
6. К верхней лобовой доске крепится вертикальная стойка, которая будет выполнять функции опоры конькового бруса крыши «кукушатника». Её высота выставляется так, чтобы конёк упирался одним концом в неё, а другим — в заднюю лобовую доску.
7. Устанавливается коньковый прогон и монтируются стропила.
8. Производится обшивка «кукушатника» с внешней стороны плитным или листовым материалом, например, фанерой (ФСФ) или ОСП-3.

   «Кукушатник» с внешней стороны обивается листовыми материалами

9. Кровельный материал укладывается в процессе накрытия основной крыши дома.

Строительство слухового окна для двускатной кровли

Слуховые окна (люкарны) в конструкции двускатной крыши выполняют две функции: вентиляции и образования проёма для проникновения света.

Рассмотрим технологию сооружения слухового окна треугольной формы, установленного на уровне фасада здания.

1. По мауэрлату между стропилами устанавливается лобовая доска. Она крепится металлическими профилями на саморезы и к доске, и к стропильным ногам.
2. По её краям монтируются вертикальные стойки, высота которых определяет высоту окна.
3. Сверху стойки стягиваются верхней лобовой доской.
4. Производится установка двух стропильных ног, которые упираются в верхнюю лобовую: верхними краями они соединяются между собой, а нижними упираются в мауэрлат. Во всех точках соприкосновения производится крепление. Эти стропила, установленные под углом, формируют треугольную форму слухового окна.

   Конструкция слухового окна треугольной формы состоит их наклонных стропил, формирующих проём и определяющих крышу люкарны

5. На стык верхних краёв двух стропильных ног укладывается рейка в горизонтальной плоскости, которую выверяют уровнем. Пересечение рейки с плоскостью стропил дома — это место монтажа задней лобовой доски, где она устанавливается и крепится.
6. На место рейки монтируется доска, которая будет выполнять функции конькового прогона для люкарны.
7. Укладываются стропила для кровли окна. Для этого доски в плоскости, формируемой двумя основными стропилами сооружения и точкой соединения конька с задней лобовой доской, устанавливаются на ребро. Упираться эти короткие стропильные ноги будут верхними концами на коньковый пролёт люкарны, а нижними — на стропила основной крыши.
8. Навешиваются створки окна с остеклением.
9. Производится монтаж кровельного материала.

   Слуховые окна обеспечивают необходимое освещение чердачного помещения и создают циркуляцию воздуха внутри него

Стропильная система ломаной двухскатной крыши

Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

1. В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
2. Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
3. Укладывают боковые прогоны.
4. Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
5. Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
6. В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
7. Устанавливают коньковый брус.
8. Крепят наслонные стропильные ноги.
9. Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.

В завершение статьи о том, как создается стропильная система двухскатной крыши, видео с комментариями специалиста.

Монтаж несущих стропил для двускатной крыши

Для устройства такой крыши гаража существует два способа установки стропил. Для начинающего мастера это довольно-таки непростой этап строительства, поэтому логичнее всего будет выбрать установку стандартной формы кровли, которая имеет форму равнобедренного треугольника. Для стропильной системы двускатной крыши применяется два вида стропил. Висячие представляют собой стропила, которые упираются в стенки сооружения и соединены на коньке, а зафиксированы затяжной системой (перемычками, расположенными горизонтально) и подпорками. Висячие стропила преимущественно применяются для устройства крыш, которые имеют довольно большую ширину. Разобраться со схемой такой «фермы» нужно «на бумаге», учитывая все возникающие нагрузки в системе, а именно:

• рассчитать высоту конька (чем больше высота, тем больше нужно материалов);
• рассчитать длину стропил с напуском 30-40 см под козырек;
• правильно рассчитать число и понять, в каких местах будут находиться уравновешивающие систему детали (затяжки, подпорки).

Способы соединения стропил в коньке.

Второй тип – наслонные стропила. Отличительным качеством таковых является способ их укладки: стропильная система балок должна упираться в мауэрлат и сходиться на коньке, а распределять нагрузку будут подпорки, которые закрепляются коньковым прогоном и имеют упор в несущие столбы или внутренние стены. Поскольку гаражи в основном имеют одно помещение, то строительство такой формы кровли подходит для «автодомика» с чердаком.

Для кровли гаража преимущественно выбираются наклонные виды стропил, при этом экономится стройматериал (уменьшено количество дополнительных перемычек, «страховок»). Они замечательно подходят для строений, ширина которых не превышает 6,5 м. Для более длинных пролетов потребуется поставить дополнительные опорные сооружения, чтобы избежать провисания стропил. Ниже представлена инструкция для изготовления и монтажа двускатной крыши, которая имеет самую простую схему стропильной фермы, упрощающей процессы заготовок стропил с необходимыми размерами. Конструируем шаблон. На веревке правильно замеряется отрезок, который равен расстоянию между двумя вырезами мауэрлата, расположенными на противоположных стенах. Посередине, прямо перпендикулярно, нужно поставить брус, который равен высоте кровли (длина между затяжкой и коньком).

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

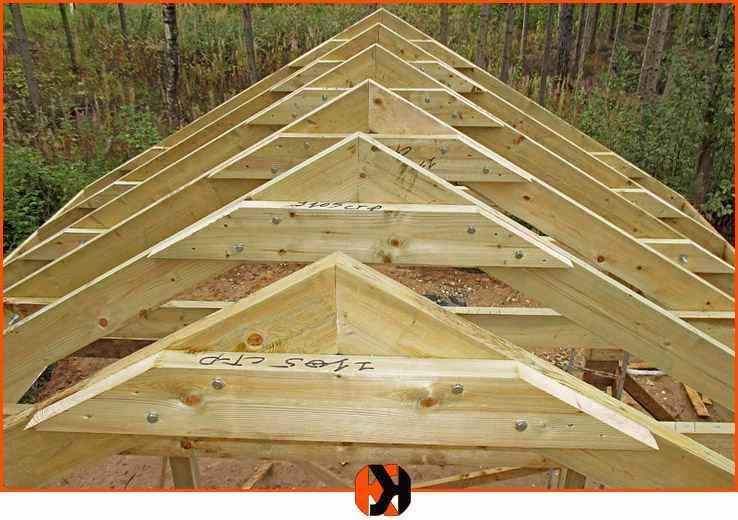

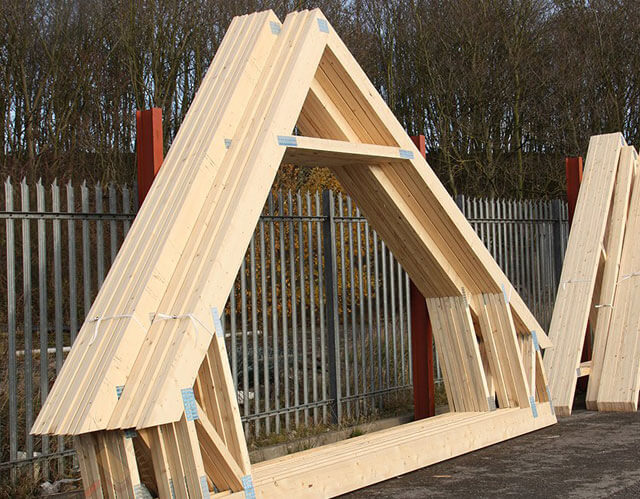

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Технология выполнения наслонных стропил

1. До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
2. Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
   • Односкатная крыша;
   • Двускатная крыша;
   • Трехскатная крыша;
   • Четырехскатная крыша;
   • Мансардная крыша.
3. Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
4. В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
5. После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

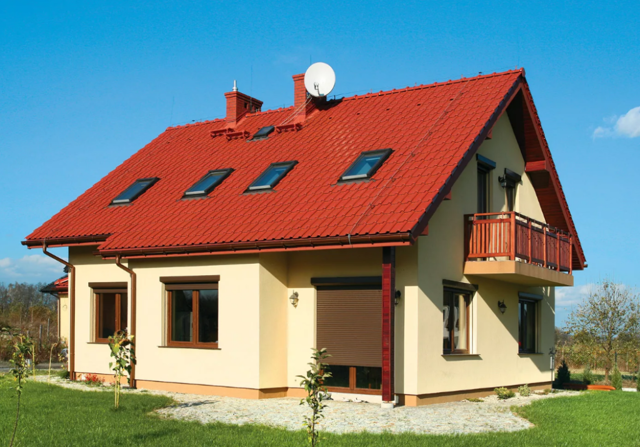

Выбор кровельного материала

Для крыши с углом наклона более 20C идеально подходят черепица и шифер. Крыши с меньшим уклоном будут задерживать влагу в зазорах, что будет портить покрытие. Черепичные крыши долговечны и их легко ремонтировать.

Шифер также является надежным материалом. Он влагостоек, морозоустойчив и пожаробезопасен. К тому же он достаточно недорогой и простой в установке.

Рулонные материалы применяют для плоских крыш или с углом наклона не выше 30C, иначе материал может сползти под воздействием внешних факторов.

Металлические профиль и черепица чаще применяются на крышах, уклон которых больше 10C. Это довольно стойкий и легкий материал, но при использовании их на ровной поверхности необходимо обработать места стыков качественным герметиком. Чем больше угол наклона, тем меньше должен быть внахлест листов металлопрофиля и металлочерепицы. То же самое можно сказать применительно к шиферу.

ОСТОРОЖНО!

Чем меньше уклон крыши, тем плотнее кровельный материал следует выбирать.

Еще один вариант — это кровельные панели, уже содержащие в себе тепло- и пароизоляцию. Монтаж их прост, но они отличаются сильной дороговизной.

Также, при устройстве двускатной крыши важно обеспечить вентиляцию помещения, находящегося снизу. А для скатных крыш обязательна система водооттока.

Как делать двухскатную крышу дома и из каких материалов зависит от Вас. В заключении, стоит отметить, что к работе стоит подойти грамотно и строим крышу двухскатную только с качественным материалом. Тогда крыша будет долговечной, надежной и стойкой.

Сравнительная характеристика кровельных материалов

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

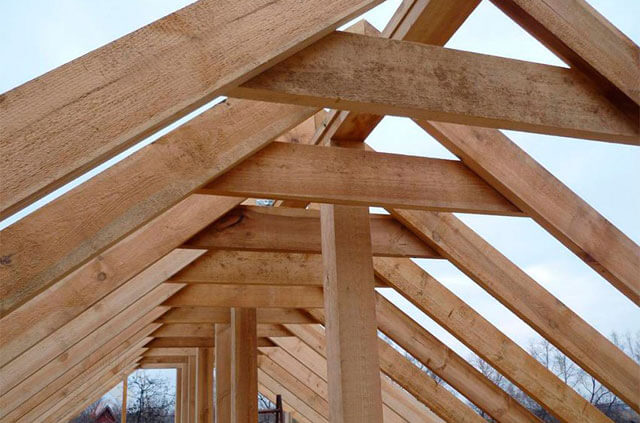

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

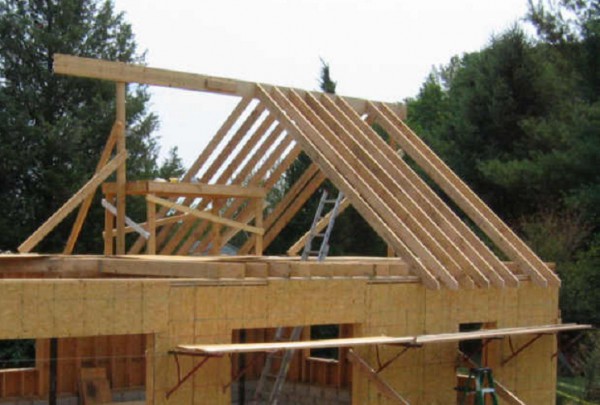

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

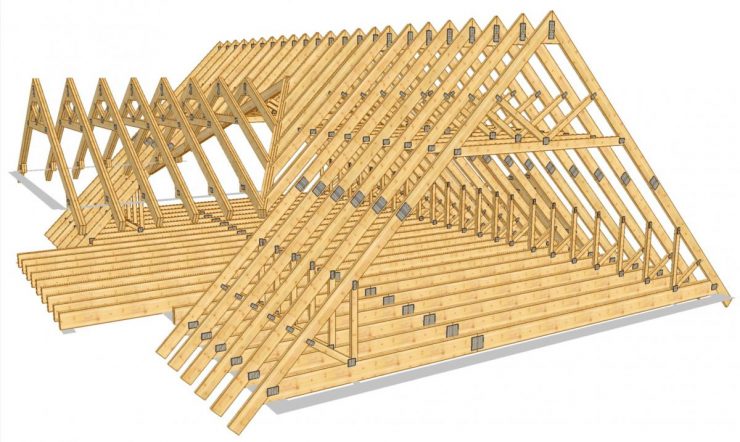

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Определяем угол наклона крыши

Узнать угол наклона для крыши просто. Её показатель зависит от материала, который Вы собираетесь применить. По установленным нормативам для легких материалов принять применять угол равный 5 – 20 градусов. Для более прочных и весомых угол может увеличиваться до 45 градусов.

Зная это правило можно легко выставить нужный угол. И чем больше угол, тем больше будет расстояние между стропилами. А чем больше расстояние стропил двускатной крыши, тем больше будет площадь помещения. И чем больше угол, тем больше высота самой крыши. А с высотой прибавляется и количество материала для укладки.
