Грузовая площадь для сбора нагрузок на фундамент

Как выполняется расчет

Что включается в такой расчет, и что нужно учитывать? Рассмотрим некоторые параметры.

• У различных видов грунта отличная друг от друга несущая способность, поэтому нельзя опираться на тот факт, что у друга дом на мелкозаглубленном ленточном фундаменте стоит уже несколько лет, и ничего.
• Учитывая вес строительных материалов, проводится вычисление массы строения.
• Какая снеговая нагрузка на кровлю в регионе. Тип, и форма крыши играют огромную роль в таком подсчете.
• Ветровая нагрузка. Любой дом, особенно высокий, испытывает ощутимые нагрузки в ветреную погоду, а если ветер постоянно дует в одну и ту же сторону, то фундамент будет подвержен дополнительной нагрузке. Особенно это ощутимо в легких домах, с не очень прочным фундаментом.
• Вес мебели, сантехники и отделочных материалов.

Полученные данные и собранная информация служит для учета несущей характеристики, размера и опорной площади возводимого фундамента. Пренебрежение этими требованиями приводит к ситуациям, описанным в начале статьи.

Как рассчитать нагрузку на фундамент

Слово «собрать» все нагрузки как раз подсказывает,что надо суммировать по весу все,что будет сверху фундамента:

1. вес всех конструкций надземной части: цоколь, стены,крыша, перекрытие, пол,окна,двери
2. масса всего,что будет находиться на перекрытии: оборудования,мебель, люди, с запасом,а то вдруг мебель начнете коллекционировать..
3. вес снега на крыше зимой в самый неблагоприятный есть максимальная снеговая нагрузка

Есть два способа сбора нагрузок:

1. точный
2. укрупненный

Точный расчет возможен тогда,когда у вас есть разработанным чертежам железобетонных конструкций,кирпичной кладки и чертежам деревянных конструкций крыши с раскладкой кровельного материала можно сделать точный расчет.

Если у вас нет проекта,то тогда расчет нагрузок можно посчитать только есть, подобрать вес конструкций приблизительно по тем нормативам,которые существуют в нормативах и учебниках по строительству.

Методы

Для расчетов применяются различные методы. Один из них – расчет на прочность и устойчивость. В его основе лежит вычисление несущей способности фундамента.

Применяется данная методика в определенных случаях – если строительство здания будет вестись:

• на склоне,
• на скалистом грунте,
• в местности с сильным сейсмическим воздействием.

Вычисления выполняются с применением цепочки сложных формул, осуществляются квалифицированными специалистами.

Существует методика расчета ленточного фундамента по несущей способности грунта. Она представляет собой расчет минимальной площади подошвы ленты, при которой здание вместе с основанием не будет продавливать почву под собой и проседать.О вычислении ширины ленты и ширины подошвы фундамента будет подробнее рассказано ниже. При таких выселениях применяется таблица несущей способности грунтов.

Вместо расчетов по несущей способности грунтов, которые применяются чаще и являются более простыми, можно применить расчеты по модулю деформации грунта. Это более сложный инженерный процесс, осуществляемый при помощи сложных формул.

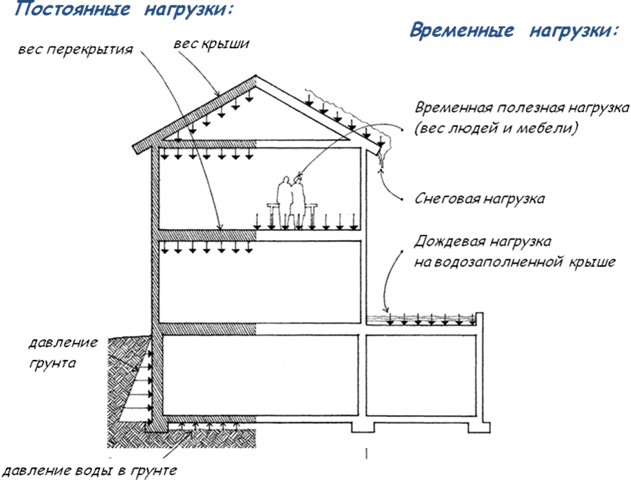

Разновидности нагрузок

Сбор нагрузок на фундамент формируется под влиянием следующих факторов:

• Веса самого строения: от кровли до нижнего венца (или первого ряда кирпичей/блоков), возведенного по уже существующему проекту.
• Эксплуатационной нагрузки  —  веса всех предметов интерьера, жильцов, отделочных материалов, меблировки, внутренних коммуникаций, бытовой техники и прочего содержимого жилища.
• Веса самого фундамента: от пяты до ростверка со всеми сопутствующими элементами – отделкой, гидроизоляцией, утеплением и так далее.
• Динамической нагрузки – предполагаемого веса снежного покрова и силы давления ветра на стены и кровлю строения.

Точное определение суммы нагрузок, а равно и каждой составляющей сбора, относится к достаточно затруднительным операциям.

Поэтому большинство вышеприведенных параметров считают исходя из объемов стройматериалов и площади пола, кровли и стен строения, умножая эти данные на соответствующие коэффициенты.

К счастью для проектантов вычисление веса дома и основания строения, а равно и эксплуатационной, и динамической нагрузок, производится путем ввода исходных данных в специальную программу – калькулятор фундамента.

Характеристики опорного грунта

Помимо конструкционного, эксплуатационного и динамического веса, проводя расчет нагрузки на фундамент, следует учесть такие характеристики и качества опорного грунта, как:

• Усадку грунта под пятой основания. Этот  параметр определяется по степени деформации почвы под весом нагруженной ленты или опоры. И чем выше плотность грунта, тем меньше его усадка.

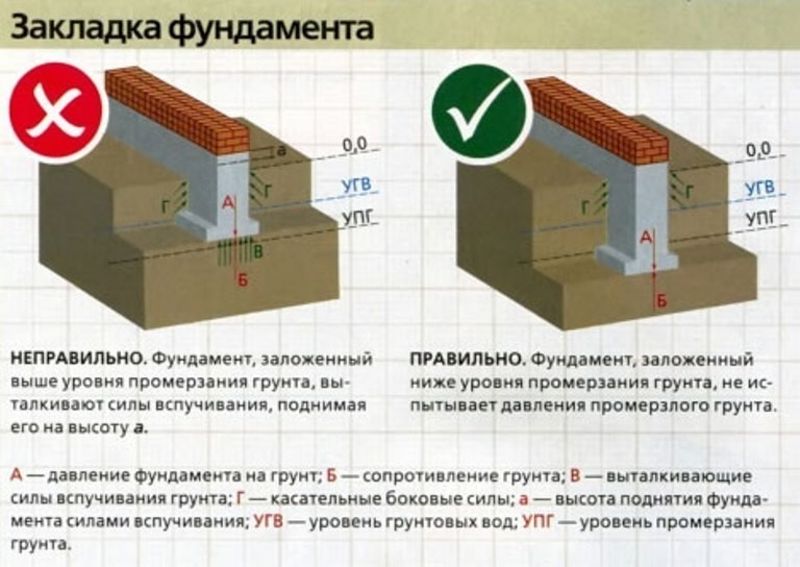

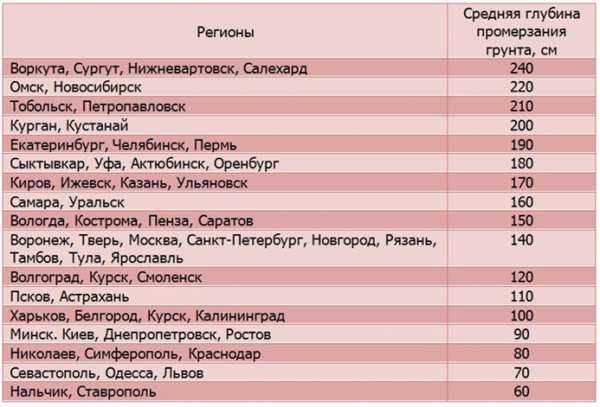

• Глубину промерзания почвы. Этот параметр влияет на нагрузку, возникающую вследствие деформаций пучения грунта. Расширяющийся под влиянием низких температур грунт выталкивает заглубленный в него фундамент.
• Несущую способность грунта. Этот параметр определяет сопротивляемость почвы внешним нагрузкам. Высокая несущая способность позволяет уменьшить площадь подошвы основания.

Впрочем, перед тем, как посчитать нагрузку на фундамент со стороны почвы, необходимо провести полноценную геологическую разведку с контрольным бурением и статическими испытаниями опор. Поэтому, в большинстве случаев, вышеуказанные параметры берутся из таблиц или вычисляются по средним значениям на основе сопоставления наименьших и наибольших значений.

Разновидности деформации конструкции основания

Под влиянием нагрузок со стороны основания и гранта в конструкции, в теле фундамента возникает сразу несколько разновидностей деформации, а именно:

• Деформация по тикали – прогиб и выгиб, провоцируемая моментом сил, возникающим в процессе неравномерной усадки (погружения) всей подошвы фундамента в грунт.
• Деформации по горизонтали и вертикали фундамента – крен, перекос или сдвиг, которые провоцирует  нагрузка на одно «плечо» конструкции. Источник нагрузки в данном случае — заметна усадка грунта под одним углом, опорой или гранью (свайной линией) фундамента.
• Деформация горизонтали – смещение, вызываемое сейсмическими нагрузками, провоцируемыми смещением слоев грунта.

Причем необходимо понимать, что указанные деформации возникнут в теле фундамента в любом случае. Однако, если прогиб, сдвиг, крен и прочие разновидности деформаций не выйдут за разумные пределы, то конструкция основания не пострадает.

Сбор нагрузок на фундамент

Представьте себе ситуацию, которая иногда встречается в наше время. Приходит человек в строительную компанию и говорит: «Я хочу заказать у вас строительство кирпичного двухэтажного дома с гаражом. Только у меня одно условие. Так как я располагаю небольшим бюджетом, не могли бы вы построить дом без фундамента, его все равно ведь не видно?» Как вы думаете, что ему могут ответить? С вероятностью в 99% ответ будет звучать так: «Извините, но это не возможно, ведь фундамент — это основа любого дома, без которой он просто развалится».

Действительно, фундаменты являются главными конструкциями практически для любого сооружения. И поэтому к ним должны предъявляться особые требования. В частности их подбор нужно производить исключительно по расчету, в котором учитывается будущий вес конструкций, опирающиеся на фундамент. Другими словами, необходимо произвести сбор нагрузок на фундамент.

Данная процедура выполняется согласно СНиП * (СП ) «Актуализированная редакция» [1].

Общая нагрузка на фундамент складывается из следующих нагрузок:

1. Крыша и кровля.

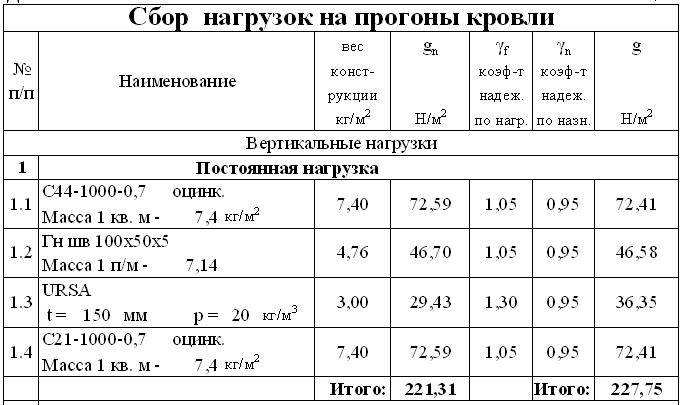

Сюда входят вес конструкций крыши (стропила, обрешетка, железобетонная плита покрытия и т.д.), вес кровельного «пирога» (утеплитель, профнастил, металлочерепица, ондулин и т.д.), а также снеговая и ветровая нагрузки.

О том, как собирается нагрузка на кровлю, вы также можете найти на данном сайте.

Иногда к этим нагрузкам добавляется временная — вес человека в процессе обслуживания кровли, равная 100 кг/м 2 .

2. Межэтажные перекрытия.

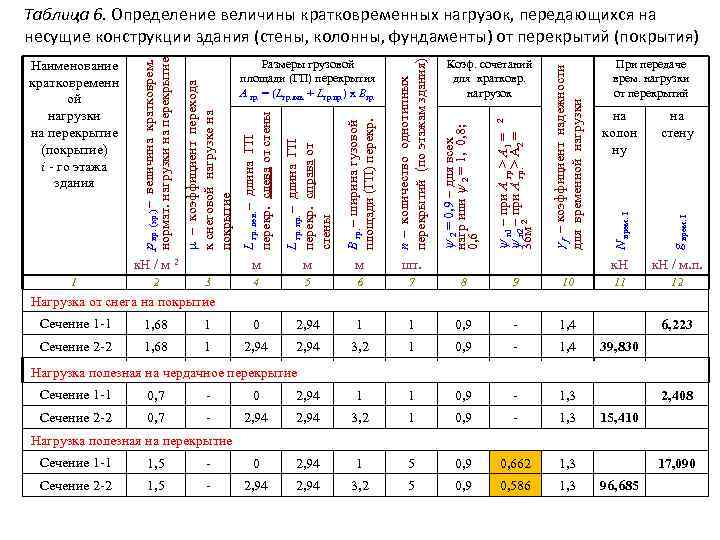

Данный раздел включает вес несущих элементов перекрытия (железобетонные плиты перекрытия, деревянные и металлические балки), вес элементов покрытия пола и отделки (доски, ламинат, линолеум, штукатурка потолка и т.д). Кроме этого, здесь необходимо учитывать временные нагрузки от перегородок, людей, мебели и т.д.

О том, как это делается, вы можете узнать из специальной статьи, где рассмотрены примеры сбора нагрузок на перекрытие.

3. Покрытие.

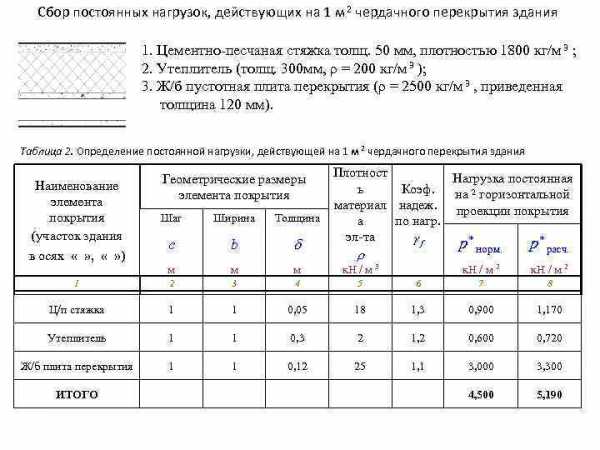

В том случае, если, например, ваш дом имеет холодный чердак, т.е. комнат для проживания там не предусматривается и утеплитель располагается не в крыше, а над последним этажом, то это нужно учесть в отдельной категории.

Обычно здесь учитывается вес несущих элементов перекрытия и теплоизоляционного материала (минплита, пенополистирол, керамзит и т.д.). Редко к ним прибавляется цементно-песчаная стяжка.

Временная нагрузка для чердачного помещения — 70 кг/м 2 .

4. Подвальное перекрытие.

Если пол первого этажа опирается на стены, то его необходимо учитывать при сборе нагрузок на фундамент. В том случае, если пол устроен по грунту, то он передает нагрузку непосредственно на грунт, а не на фундамент. И, следовательно, его учитывать не нужно.

Данная нагрузка получается суммированием следующих масс: конструкции перекрытия (ж/б плита, балки и т.д.), «пирог» пола (ламинат, паркет, Ц/П стяжка, гидроизоляционные и теплоизоляционные материалы), временные нагрузки (перегородки, люди, мебель и т.д.).

Примечание: для того, чтобы перенести перечисленные выше нагрузки на фундамент необходимо знать грузовую площадь. Грузовая площадь — это нагрузка, которая воспринимается несущими конструкциями. Например, для здания с двумя несущими стенами, расположенными на расстоянии 5 метров друг от друга и, на которые опирается перекрытие, грузовая площадь для каждой стены будет равна 2,5м · 1м = 2,5м 2 . Потом эта цифра умножается на нагрузку, выраженную в кг/м 2 для того, чтобы получить кг или, другими словами, получить тот вес, который должен восприниматься фундаментом. Если же вы хотите получить равномерно распределенную нагрузку (кг/м), то просто разделите эту величину на 1м.

В том же случае, если у вас 4 несущих стены при тех же условиях, то грузовая площадь на стены собирается следующим образом.

Ну, а если дом снабжен внутренними несущими стенами, то необходимо сложить 2 грузовых площади с каждого полупролета. Но об этом в примере ниже.

5. Вертикальные конструкции.

К таким конструкциям относятся несущие стены и колонны, а также, собственно, фундамент.

Далее рассмотрим пример сбора нагрузок на ленточный фундамент.

Расчет нагрузки на фундамент

В строительстве достаточно часто применяется фундамент на забивных сваях, представляющих железобетонные столбы квадратного сечения с заостренным концом длиной от 3 до 25 метров, которые способны выдерживать большой вес, независимо от типа почвы. Сечение варьирует от 150 до 500 мм. Главным показателем прочности конструкции является несущая способность каждой сваи. От этого находим необходимое их количество, частоту установки.

Правильно вычисленная нагрузка на фундамент позволяет:

• рационально использовать участок;
• исключить проседание грунта, деформацию строения;
• использовать различные материалы для возведения объекта.

Проводя расчет нагрузки на фундамент необходимо учитывать способность грунта на площадке выдерживать воздействующий на него вес. Рассчитываются следующие критерии:

• общая нагрузка;
• несущая способность сваи.

На конструкцию действует вес всех элементов здания от основания до кровли, а также грунт, находящийся над подошвой. Это является постоянной нагрузкой. Также действует временная в виде природных явлений и осадков и имеющихся в здании мебели, оборудования, находящихся людей.

Нагрузка на фундамент в зависимости от материалов

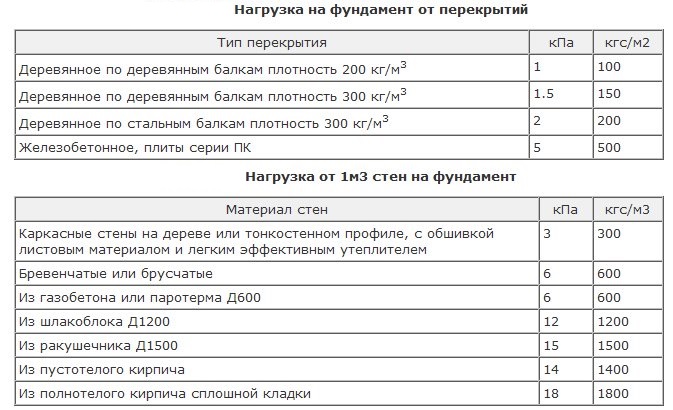

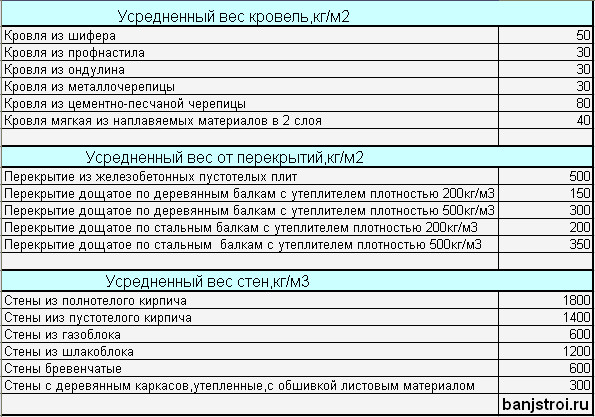

В расчете нагрузок используются усредненные данные удельного веса материалов. Умножая эти величины на объем, получаем необходимый результат.

Стены (в кг/м2)

• кирпичные (1.5 кирпича) 30-50
• рубленые, из бруса 70-100
• ж/б панель 15 см 300-350
• панели каркасные 15 см 30-50

Перекрытия ( в кг/м2)

• чердачные в зависимости от плотности утеплителя 70-200
• цокольные 100-300
• междуэтажные 500

Кровля (в кг/м2)

• шиферная 20-30
• кровельное железо 40-50
• черепичная 65-80
• рубероид на изоляционном слое 3-5

Чтобы определить массу здания, объем стен, перегородок, перекрытий, цокольного этажа, площадь крыши, умножается на удельный вес. Приплюсовываем дополнительные воздействия.

Формулы для расчета нагрузки на фундамент

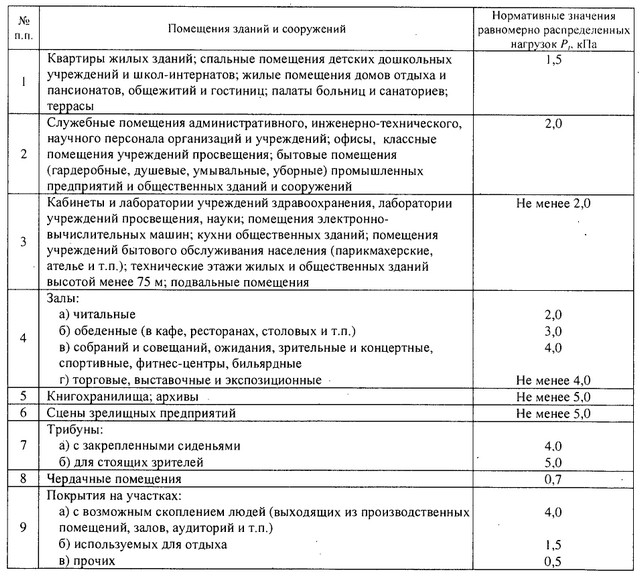

Для определения воздействия осадков, других явлений используется СНИП. Это касается и определения полезной, куда входит вес мебели, оборудования, находящихся в здании людей. Для жилых домов берется средняя величина 150 кг/м2. Для промышленных, производственных объектов существуют соответствующие разделы СНИП.

При вычислении следует применять коэффициент запаса 1.2.

Используется следующая формула:

P=Pl Pf где P – суммарная нагрузка Pl – от строения Pf – фундамента.

Затем следует рассчитать нагрузку самого фундамента, что является произведением объема и удельной плотности Vф x Q. Vф = SxH (умножаем площадь фундаментной конструкции на его высоту).

Расчет свайной конструкции следует начинать с подсчета общей массы дома исходя из материалов, планируемых для строительства. Подсчитав ее, к ней следует добавить 30% запаса. Зная, что железобетонная свая длиной 4 метра способна выдержать нагрузку в 40 тонн, можно рассчитать, сколько их нужно для строительства дома, согласно имеющимся данным.

Несущую способность сваи находим по формуле 0.7 КФ х (Нс х По х Пс х 0.8 Кус х Нсг х Тсг), где:

Кф – однородность почвы Не , Нет – коэффициенты нижнего и бокового сопротивления грунта По – площадь опоры Пе – периметр сваи Куе – условия работы (к) Тсг – высота грунта

Обязательно учитывается плотность грунта по результатам геодезических исследований. Более простой способ заключается в выкапывании шурфа глубиной 50 сантиметров. Следует выбрать наиболее низкий участок площадки. Насколько слои плотные, определяется визуально.

При достаточно плотной породе применяются сваи длиной 2,5 метра. Если она не плотная, шурф углубляется, достигается плотный слой, по фактической глубине подбирается длина сваи. Согласно полученным результатам, выявляются их несущие характеристики. По расчетным данным можно определить необходимое их количество и параметры.

Правильный подбор основания гарантирует устойчивость строения, исключает деформацию конструкций, так как в противном случае возможно проедание здания и разрушение отдельных конструкций. Особенно это важно, если имеются перепады высот.

В этих случаях подобранная согласно плотности грунта свая подойдет для высоких участков, на заниженные потребуются более длинные, соответствующие разности высот. Данная величина определяется при помощи нивелира. Целесообразно для этой работы привлекать специализированные организации. Также учитываются глубина промерзания грунта и места пролегания грунтовых вод.

Нагрузка от перекрытий

Перекрытия могут быть деревянными, монолитными, сборными из пустотных плит и металлическими. Расчет нагрузки на фундамент от перекрытий необходимо выполнить следующим образом: площадь перекрытия умножается на удельный вес материала,из которого оно изготовлено. Удельный вес определяется по таблицам, имеющимся в СНиП и других нормативных документах, а также в документах, прилагаемых к материалам. Нужно учитывать, что показатели веса одного кубического метра используемого материала могут отличаться в два раза, и больше. Так, например, вес одного кубического метра деревянного перекрытия, выполненного по деревянным балкам, составляет 100 кг, а такой же конструкции, но опирающейся на металлические балки — 200 кг. Вес 1 м3 пустотных железобетонных плит перекрытия будет равным 500 кг, а вес монолитного железобетонного перекрытия может быть равным от 1000 до 2500

Нагрузка от кровлиЭтот вид нагрузки перераспределяется на несущее основание через те конструкции, на которые кровля опирается. Для четырехскатной кровли их четыре, а двускатная кровля передает давление по двум несущим элементам. Для определения значения давления кровли на несущее основание требуется отношение площади ее проекции к площади основания,на которое передается нагрузка от кровли, умножить на удельный вес кровельных материалов. Удельный вес различных видов кровли, так же как и характеристики других материалов, можно найти в справочной или нормативной документации. Отличия веса используемого кровельного материала от аналогов не так значительны, как отличия веса материала, используемого для устройства перекрытий. Вес одного кубического метра кровельного материала составляет от 30 до 80 кг в зависимости от того, что используется: рубероид или керамическая черепица.

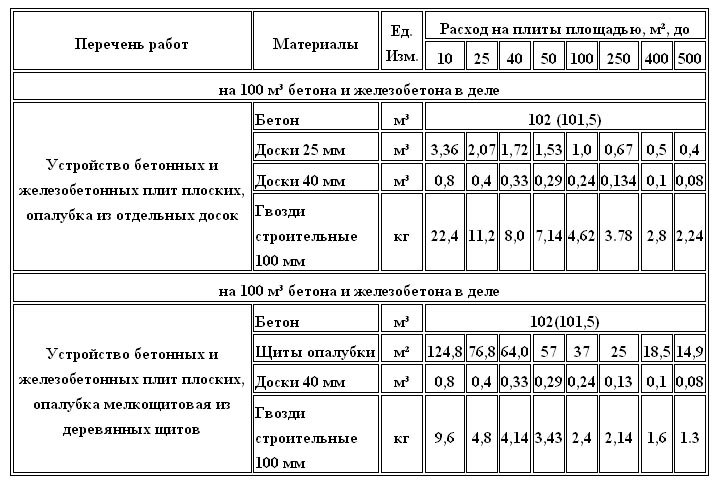

Высчитываем вес и объем необходимого бетона, армирования

Сбор нагрузок на фундамент – это еще не окончательный вес, который нужно знать строителю. При проведении геодезических работ на участке вы получаете специальный паспорт, где указана максимально допустимая нагрузка на почву в этом месте. От этого зависит, какой вид фундамента вы можете делать, ленточный или столбчатый. Для расчета веса на почву нужно знать, насколько тяжелым будет абсолютно все сооружение, включая подземный фундамент и цоколь. Поэтому переходим к вычислению объема и массы бетона.

Наиболее распространенным видом фундамента в умеренной климатической зоне и северных регионах России является ленточный. Под среднестатистическое строение он делается примерно на глубину до 150 сантиметров, не менее, причем цоколь 40-45 сантиметров. В итоге получается, что 190-200 сантиметров у нас бетонное основание, толщина которого 40 см.

Расчитать объем достаточно легко: 32 х 0.4 х 2 (периметр, ширина, глубина) = 25.6 м3. Далее умножаем эту цифры на 2400 кг (это удельный вес железобетонного фундамента с нужным армированием). Получается 61640 кг нагрузка на грунт, фундамент при этом будет иметь отличные физико-механические качества и подойдет для строения в 64 квадратных метра. Это мы получили абсолютную массу подземной части с цоколем над землей, сюда добавляем еще предыдущие расчеты относительно всей наземной части, получится нагрузка на землю под строением. Как рассчитать нагрузку на фундамент мы рассмотрели, теперь можно переходить к высчитыванию его стоимости, что является не менее важным показателем для каждого строителя.

Расчет нагрузки на фундамент

Расчет веса каждого элемента производится с учетом параметров строительных материалов, из которых состоят эти элементы:

1. 1 м² кровли с асбоцементными листами весит 50 кг. Соответственно, если площадь рассматриваемой крыши 70 м², то ее вес равен 70 × 50 = 3500 кг = 3,5 т.
2. Вес 1 м² чердачного перекрытия из дерева 150 кг, соответственно общий вес 50 × 150 = 7500кг = 7,5 т.
3. Вес 1 м² бетонного чердачного перекрытия 350 кг, соответственно общий вес 50 × 350 = 17500 кг = 17,5 т.
4. Вес 1 м² межэтажного перекрытия из дерева 200 кг, соответственно общий вес 100 × 200 = 20000кг = 20 т.
5. Вес 1 м² бетонного межэтажного перекрытия 400 кг, соответственно общий вес 100 × 400 = 40000 кг = 40 т.
6. 1 м² внешней стены весит 250 кг. Соответственно, если площадь внешних стен 160 м², то общий вес равен 160 × 250 = 40000 кг = 40 т.
7. 1 м² внутренней стены весит 240 кг. Соответственно, если площадь внутренних силовых стен 50 м², то общий вес равен 50 × 240 = 12000 кг = 12 т.
8. Примерный вес погонного метра ленточного фундамента 1700 кг. Учитывая, что периметр фундамента 34 м, то его общий вес равен 34 × 1700 = 57800 кг = 57,8 т.
9. Вес полезной нагрузки (люди, оборудование, мебель) 26 т.
10. Вес снегового покрова 100 кг / м² кровли. Общий вес равен 50 × 100 = 5000 кг = 5 т. При расчете используется не площадь кровли, а площадь ее проекции (то есть площадь чердачного перекрытия). Также, величину снеговой нагрузки необходимо брать в зависимости от региона проживания.

Таблица определения снеговой нагрузки местности

Карта зон снегового покрова территории Российской Федерации:

Подсчитаем общий вес дома:

• Вес дома с деревянными перекрытиями 171 т.
• Вес дома с бетонными перекрытиями 201 т.

Для определения расчетной нагрузки увеличим общий вес на 30% и получим:

• Вес дома с деревянными перекрытиями 220 т.
• Вес дома с бетонными перекрытиями 260 т.

Теперь, зная тип грунта, можно определить и проанализировать площадь подошвы фундамента.

Важно помнить, что тип и глубина заложения фундамента должны определяться после проведения геологических изысканий. Вы должны четко представлять, какой тип грунта имеется на участке, каков уровень грунтовых вод и какова глубина промерзания грунта.

Таблица допустимого давления на грунт, кг/см²:

Возьмем для примера песок средней крупности с допустимым давлением на грунт 2,5 кг/см² = 25 т/м².

Получаем:

• 220 т / 25 т/м² = 8,8 м² допустимая площадь подошвы фундамента дома с деревянными перекрытиями.
• 260 т / 25 т/м² = 10,4 м² допустимая площадь подошвы фундамента дома с бетонными перекрытиями.

Площадь подошвы = длина фундаментной ленты × ширину ленты.

Зная периметр (длину) фундамента (в нашем случае 34 метра), можно определить минимально допустимую толщину ленты:

8,8 м² / 34 м = 0,26 м = 26 см (для дома с деревянными перекрытиями).

10,4 м² / 34 м = 0,31 м = 31 см (для дома с бетонными перекрытиями).

Допускается, если толщина ленты будет больше рассчитанных значений. Изменение в меньшую сторону недопустимо.

Грузовая площадь для сбора нагрузок на фундамент

Сбор нагрузок разберем на примере. Для расчета ленточного фундамента понадобится собрать нагрузки ото всех конструкций — от крыши до стен.

В чем заключается сбор нагрузки? Начнем с того, что ширина подошвы фундамента непосредственно зависит от величины нагрузки от конструкций. Поэтому первый шаг — это анализ того, сколько типов фундаментных лент мы назначим.

В нашем примере мы рассмотрим двухэтажный дом без подвала с несущими стенами вдоль цифровых осей. На эти стены опираются сборные плиты перекрытия над первым этажом и монолитное перекрытие над вторым этажом, также на них опираются стропила деревянной кровли. Вдоль буквенных осей — самонесущие стены.

Каким образом собирается нагрузка? Если стена самонесущая, то считается просто вес одного погонного метра этой стены (окна и двери условно не учитываем). Если стена является несущей, и на нее опираются перекрытие, конструкции крыши или лестница, то к весу самой стены прибавляется еще и нагрузки от половины пролета перекрытия (крыши).

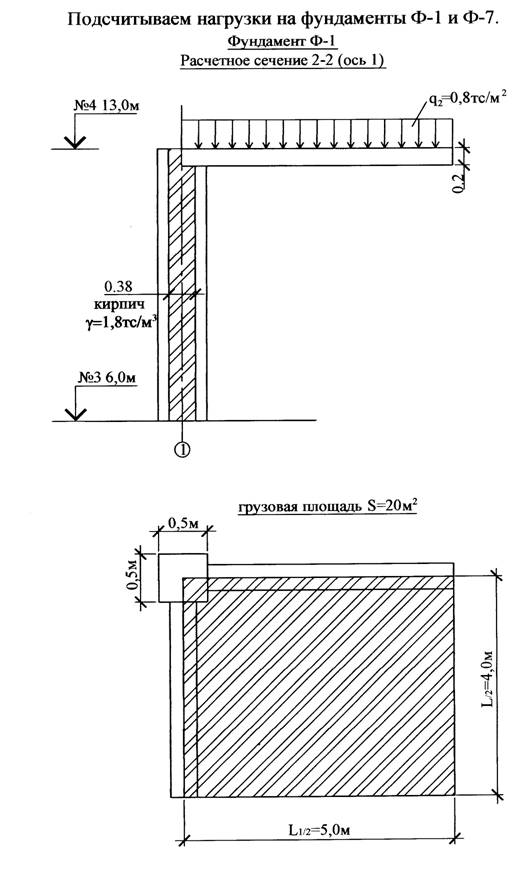

Площадь, с которой собирается нагрузка называется грузовой площадью. Допустим, расстояние между двумя несущими стенами 4 метра. Нагрузку мы собираем на 1 погонный метр. Одна половина пролета придется на одну стену, вторая — на вторую. Значит, грузовая площадь для каждой стены от этого перекрытия равна 4*1/2 = 2 м 2.

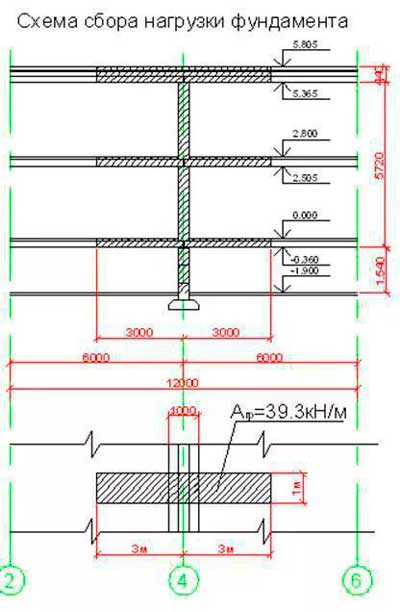

Если на стену опирается перекрытие с двух сторон, то эти две грузовые площади нужно складывать.

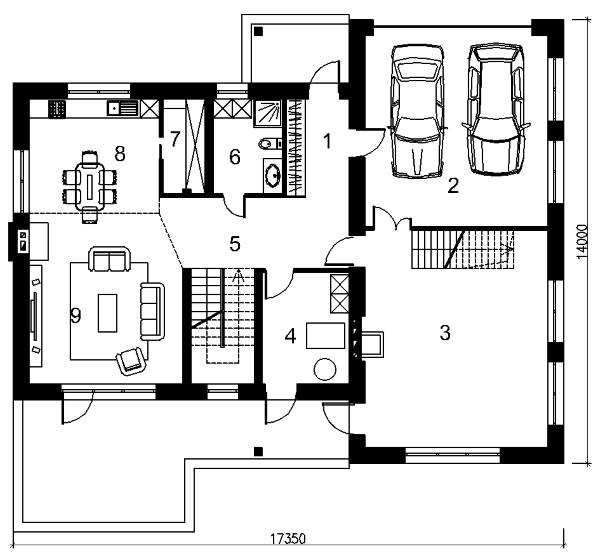

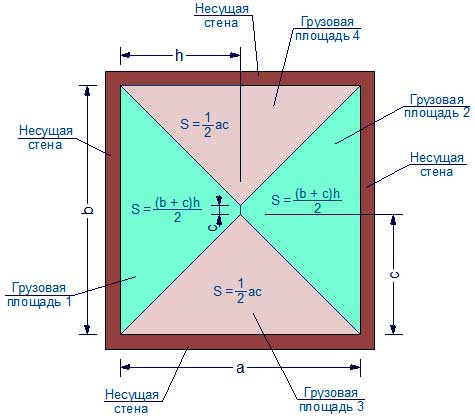

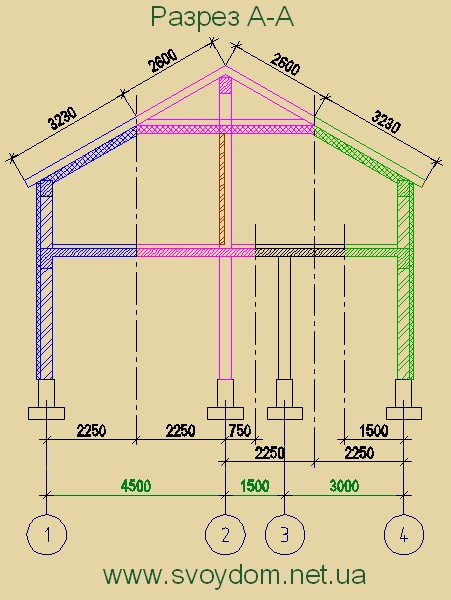

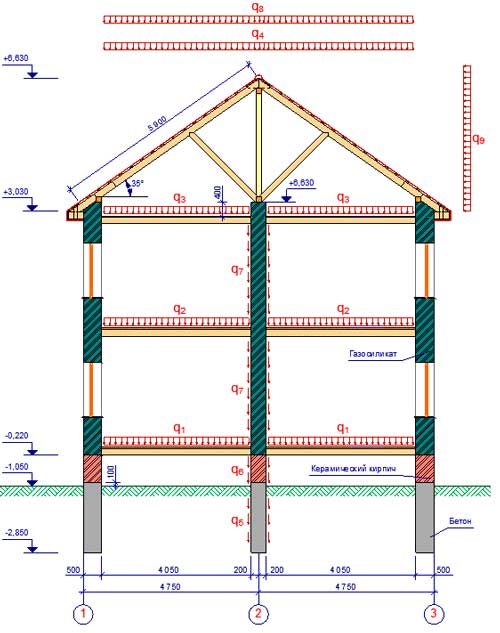

На рисунке показана схема дома и грузовые площади для каждой стены.

[attention type=green] Нагрузка на стены по оси «1» и «3» одинаковая, это будет первый тип фундамента. Нагрузка на стену по оси «2» значительно больше, чем на наружные стены (во-первых, в два раза больше нагрузка от перекрытий и крыши, во-вторых, сама стена по оси «2» выше), это будет второй тип фундамента. И третий тип — нагрузка от самонесущих стен по осям «А» и «Б».

После того, как определились с количеством типов фундаментов, определим нагрузки от конструкций.

1. Нагрузка на 1 м 2 перекрытия над первым этажом.

Пример сбора нагрузок на фундамент

Для того чтобы точно рассчитать все нагрузки, которые будут приходиться на фундамент, необходимо располагать точным планом проектировки здания, а также знать, из каких материалов будет строиться здание.

Для того чтобы более наглядно описать процесс сбора нагрузок на фундамент, будет рассмотрен вариант строительства дома с обитаемоей мансандрой, который будет располагаться в Уральском регионе Российской Федерации.

• Одноэтажный дом с обитаемой мансандрой.
• Размер дома составит 10 на 10 метров.
• Высота между перекрытиями (полом и потолком) будет составлять 2,5 метра.
• Наружные стены для дома будут возводиться из газобетонных блоков, толщина которых равна 38 см. Также с наружной стороны здания эти блоки будут покрыты облицовочным пустотелым кирпичом толищной 12 см.
• Внутри дома будет проходить одна несущая стена, ширина которой составит 38 см.
• Над цоколем дома будет располагаться пустое перекрытие из железобетонного материала. Из этого же материала будет обустроено и перекрытие для чердака.
• Крыша будет стропильного типа, а кровля будет выполнена из профнастила.

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см) — 132000 см². Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Калькулятор строительства дома

Онлайн калькулятор строительства дома является вспомогательным инструментом для планирования покупок, который поможет Вам:

понять последовательность этапов строительства Вашего дома;

определиться с выбором технологии и материалов для будущего дома;

сравнить преимущества различных материалов и их стоимость;

предварительно* оценить стоимость строительства дома и требуемые средства на основные группы товаров.

После завершения онлайн расчета строительства дома в нашем калькуляторе у Вас будет список всех товаров с предварительной* стоимостью. Мы рекомендуем на последнем шаге данного сервиса отправить этот список нашим сотрудникам, указав свои контактные данные и приложив проект дома, чтобы наш специалист сделал более точный расчет материалов уже по проекту.

*Внимание! Онлайн расчет стоимости материалов для строительства дома является ориентировочным и предварительным. Для Вашего удобства, мы запрашиваем только два параметра будущей постройки — общая площадь и этажность дома, из которых программа высчитывает объём необходимых материалов. В любом случае, количество материалов зависит от особенностей каждого проекта, которые мы заранее предусмотреть не сможем (квадратный дом и дом в форме буквы «Г», с той же площадью будут отличаться в количестве необходимого стенового материала на 10-20%). Стоимость материалов рассчитывается приблизительно, поскольку программа считает товар одного производителя, а Вы, как заказчик, сможете выбрать похожий товар любого другого завода из нашего ассортимента и просчитать доставку конкретно до Вашего населенного пункта, что изменит стоимость единицы товара.

Калькулятор строительства дома позволит сравнить стоимость каждого этапа стройки при использовании различных материалов и технологий, например, монолитного и сборного фундамента, или несущих стен из газобетона, керамических блоков и кирпича. Вы увидите как стоимость самих материалов, так и необходимых сопутствующих элементов и инструментов. Помимо этого, мы оставили множество советов и подсказок по применению материалов, описали их преимущества и недостатки. В каждом пункте указано, какой конкретно товар из нашего каталога использовался в расчёте.

Вы можете посчитать в калькуляторе строительства дома как сразу все этапы, так и несколько необходимых Вам. В любом случае, Вы получите смету по всем необходимым стройматериалам, используемым в выбранных этапах. Эту информацию можно сохранить на компьютер, отправить себе на почту, или же отправить нашим специалистам, если у Вас остались вопросы по расчёту, или нужно получить точную стоимость материалов по смете.

Расчёт строительства дома включает в себя 12 этапов: — фундамент; — перекрытие фундамента; — несущие стены; — межэтажные перекрытия (в случае 2-х и более этажного дома); — подкровельное перекрытие; — кровля; — окна; — внутренние перегородки; — утепление фасада; — отделка фасада; — внутренняя отделка стен; — внутренняя отделка полов.

После введения площади дома и числа этажей, нажмите «перейти к расчёту». Вы увидите на экране конструктор дома и 12 пунктов, обозначающих этапы строительства. Нажмите на пункт 1 — Фундамент, и вы перейдёте к выбору вариантов фундамента. Для того чтобы выбрать подходящий Вам вариант реализации каждого этапа, необходимо нажать кнопку «Сохранить». Во время составления поэтапной сметы своего дома, Вы сможете вернуться к любому этапу и изменить вариант его реализации, а также исключить лишние материалы из расчёта. После нажатия кнопки «Сохранить» Вы можете наблюдать изменение в изображении элементов здания в зависимости от выбранных конструкций — сохраненный этап визуально преобразится, и Вам станет доступна смета по материалам нового или измененного этапа.

Обратите внимание, цена товаров в смете считается без учёта доставки их до участка строительства, так как географический разброс может быть очень широким. В расчёте не учитывается и стоимость работ, необходимых для завершения каждого этапа. Кто-то собирается строить сам, а кто-то нанимает строительную бригаду: стоимость работ может сильно разниться в зависимости от уровня исполнителей, однако её можно легко можно рассчитать, зная необходимое количество строительных материалов.

Указанная на сайте информация носит исключительно информационный характер, и ни при каких условиях не является публичной офертой.

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

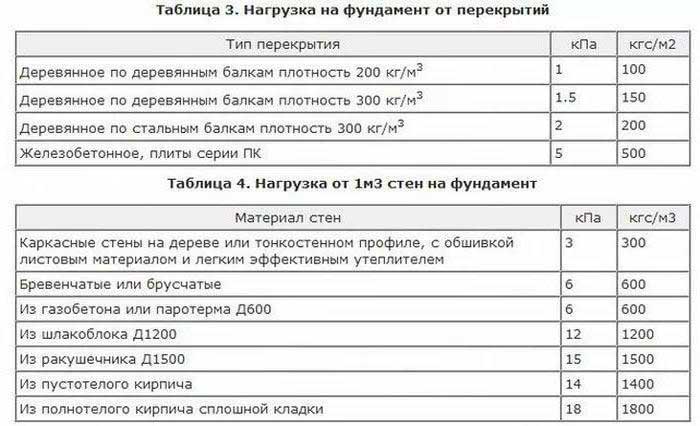

Таблица 4 – Удельный вес перекрытий

Таблица расчет веса перекрытий и их нагрузка на фундамент

1. Площадь перекрытий равна площади дома – 80 м2. В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
4. Суммируем их и находим нагрузку на 1 м2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м2.

Порядок вычислений

Чтобы сделать непроседающий фундамент, нужно рассчитать нагрузку на почву. Вычисляют её, суммируя показатели нагрузки от всего строения, снега, ветра и самого фундамента. Чтобы правильно рассчитать нагрузку фундамента, для начала определяют, какой вариант основания выбрать:

• ленточный;
• монолитный;
• столбчатый;
• свайный.

Когда для надёжной фиксации строящейся конструкции используются столбы или сваи, расчёт производят по следующей схеме:

1. Вычисляют объём столба, для этого перемножают его высоту, ширину и длину.
2. Определяют удельный вес столба, помножив объём на плотность материала.
3. Высчитывают общий вес фундамента, умножив вес на количество столбов.
4. Произведение длины и ширины основания столбов умножают на их количество и получают общую площадь опоры.
5. Разделив два последних числа, получают искомый результат.

Для точного определения нагрузки важно учесть все влияющие на неё факторы. Чем точнее окажется расчёт, тем дольше прослужит здание и безопаснее в нём будет людям

Именно по этой причине умение произвести правильные вычисления может пригодиться всем тем, кто занимается строительством собственного дома.

Это интересно: красная линия застройки частного сектора.
