Громоотвод в частном доме своими руками схема

Подготовка к самостоятельной установке громоотвода

Самым простым этапом организации молниезащиты является ее установка. Куда более ответственными считаются подготовительные работы: расчеты, выбор места и материалов. Отсутствие критических ошибок на этом этапе гарантирует 60% успеха. Именно поэтому не следует преуменьшать важность тщательной и скрупулёзной подготовки.

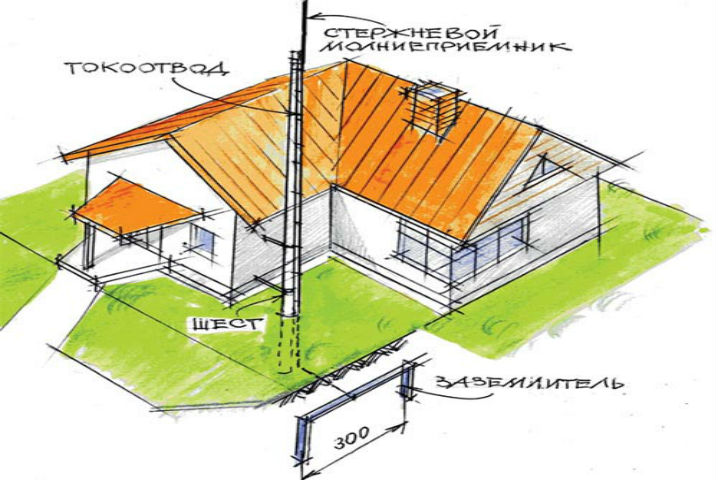

Схема отведения ударов молнии

Формула для точного расчета

Не нужно полагать, что любой длинный обрезок арматуры, установленный на крыше дома и соединенный с землей проводом защитит жилище от удара молнии. Громоотвод – конструкция достаточно сложная и чрезвычайно ответственная. Перед тем как сделать молниеотвод в частном доме, необходимо произвести все расчеты, оценить риски и учесть все мельчайшие нюансы.

Для расчета не нужно изучать пособие по электромеханике и вспоминать правило буравчика. Задача – подобрать необходимый размер громоотвода, чтобы обеспечить защиту на нужной вам площади. Если точно просчитать зону действия по формулам, можно добиться защиты 98%, что исключает попадание молнии в дом.

Если речь идет о молниеотводе стержневого типа, который идеально подходит для защиты небольшого дома или дачи, зона защиты имеет форму конуса. Расчетными методами были получены коэффициенты, которые используются для определения необходимой высоты громоотвода.

h = (rх+ 1,63hx)/1,5, где h – высота стержневого молниеотвода;hx – высота защищаемого здания;rx – необходимый радиус зоны защиты на уровне верхней точки защищаемого формула верна для громоотводов высотой не более 150 м, что более чем достаточно для устройства молниезащиты частного дома.

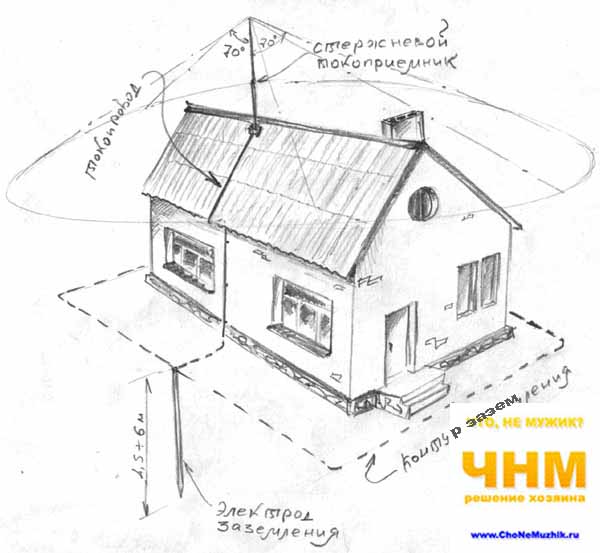

Зона защиты громоотвода

Выбор материала для громоотвода

Перед тем как сделать громоотвод на даче или у себя дома, нужно определиться с материалами. Металл для изготовления имеет большое значение. На сегодняшний день его делают из стали, меди или алюминия. Разница значения сопротивления этих материалов обуславливает разную необходимую площадь поперечного сечения.

Чтобы отобразить свойства всех трех видов наглядно, данные внесены в таблицу:

Минимальные размеры проводников при использовании разных материалов

Из таблицы видно, что лучше всего с задачей справляется медь. Дешевле делать громоотвод своими руками из стального профиля. Токоотвод имеет меньшее сечение, нежели остальные элементы молниезащиты. Правильно будет постепенно наращивать его толщину от молниеприемника к заземлению. Лучше всего использовать один и тот же металл для всей конструкции.

Медь – самый надежный материал

Место установки громоотвода и заземлителя

Не менее важно правильно подобрать место для установки. Громоотвод должен быть самой высокой точкой на участке. Не забывайте про зону защиты в форме конуса. Следите, чтобы весь ваш дом попадал в эту зону. Получается, что чем дальше от дома находится защита, тем выше он должен быть.

Из экономических соображений разумней располагать громоотвод на крыше дома, тогда не придется тратиться на дополнительное сооружение высокой опоры. Профессионалы не рекомендуют устанавливать молниеприемник по центру крыши, лучше закрепить его на одной из стен. Так вероятность того, что на пути молнии станет какой-то элемент кровли следует подумать о размещении заземлителя. В тот момент, когда разряд огромной мощности будет уходить в землю, около заземлителя не должно быть никого. Поэтому ограничивается минимальное расстояние от заземляющего контура до стены дома – 1 м, и до пешеходных дорожек и тротуаров – 5 м. Расположите заземлитель в укромном месте, сделайте ограждение или установите предупреждающий знак.

Опора должна быть надежно закреплена

Громоотвод для дачного дома: устройство, правила сборки и монтажа

Гроза — крайне опасное и полностью неизученное явление природы. Основная опасность заключается в невозможности предугадать время и место удара молнии. Увы, лесные участки от данного явления не уберечь, но вполне реально обезопасить дачные дома.

Громоотвод для дачного дома станет единственным способом защиты от грозы. Установка таких приспособлений особенно необходима в местах, где среднестатистическая интенсивность явлений равняется восьмидесяти часам в год.

Из данной статьи вы узнаете об устройстве громоотвода, правилах сборки и монтажа его.

Устройство громоотвода

Громоотводы являются необходимой мерой безопасности на дачных участках. Молния возникает из-за переизбытка в грозовых облаках электрического заряда.

Регулярно происходят явления импульсов электрического тока с силой 100 000 А. Какова же роль в безопасности дома от молнии громоотвода?

Данное приспособление не сможет предотвратить возникновение молнии, но в его силах отвести её и защитить на конкретном участке. Вывод о том, нужен ли на даче громоотвод, может сделать лишь специалист.

Молниеотвод на крыше

Базовая защита от грозы состоит из молниеприемника, токоотвода и заземлителя.

Молниеприемник – это металлический стержень, выступающий над крышей. Его основная задача – приём прямых ударов грозы и выдержка колоссальных нагрузок.

Такой инструмент создаётся из прочной стали с сечением от 60 мм2 и длиной от 20 см. Молниеприемник следует устанавливать вертикально на максимально высоком участке дома.

Токоотвод – это проволока, произведённая из оцинкованной стали и выполняющая функцию отвода импульса из молниеприемника в землю.

Токотвод должен иметь диаметр более 5-6 мм и находится в наиболее вероятных местах ударов молнии, зачастую его размещают вдоль конька крыши и края фронтона. Токоотвод необходимо закрепить при помощи скоб или гвоздей.

Закрепление стальной проволоки следует осуществлять с промежутком в 16-20 см по отношению к зданию. В особенности это касается кровли, так как она может быть произведена из быстро подгорающих материалов.

Заключающим элементом громоотвода на даче своими руками является заземлитель. Заземлитель – приспособление, по которому электрический ток проходит в почву.

Для более лёгкого проведения электричества приспособление необходимо изготавливать из материалов, отличающихся наименьшим сопротивлением.

Обязательным пунктом в выполнении монтажа заземлителя является промежуток от входа и окружающих тропинок здания, составляющий от 5 метров и более.

Рекомендуется установить сопутствующую защиту в виде ограды радиусом в 4 метра. Это обусловлено огромной опасностью в месте расположенного заземлителя.

Глубину залегания заземлителя определяют в зависимости от свойств почвы и грунтовых вод конкретной области. К примеру, на участке с сухой почвой и низким залеганием грунтовых вод заземлитель необходимо устанавливать на глубину 0,5 метра.

Для этого используется два стержня размером 2-3 метра, приваренные к перемычке с сечением 10 см2. Полученное приспособление следует приварить к токоотводу и поместить в землю.

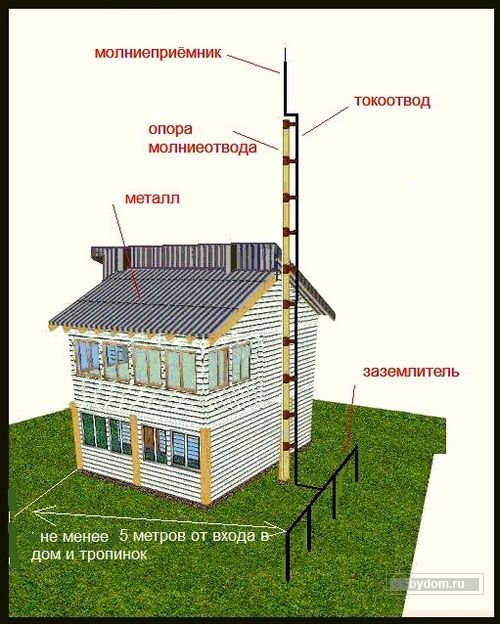

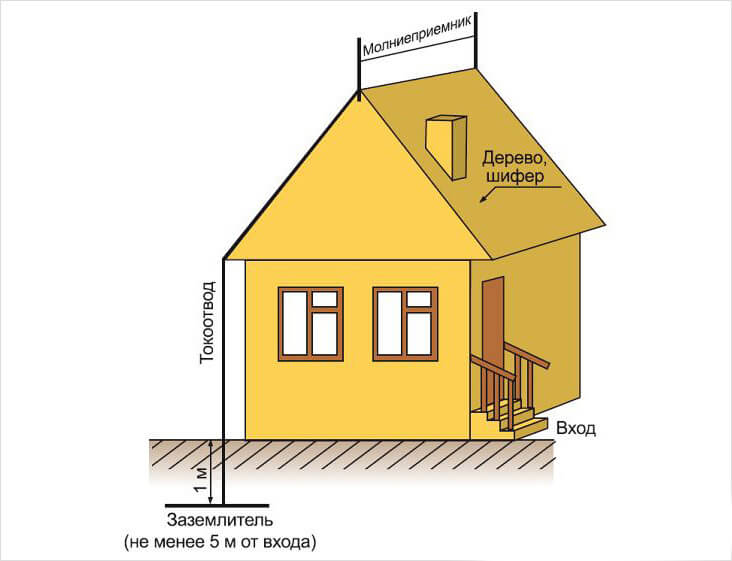

Схема установки молниеотвода

Почва, отличающаяся высоким уровнем залегания грунтовых вод, требует применения другого устройства в качестве заземлителя. Наиболее актуальным способом считается с применением металлических уголков, которые нужно закопать не вертикально, как упоминалось в предыдущем случае, а горизонтально.

Рекомендуемая глубина закапывания – 80 см. По мнению специалистов в этом сфере, для лучшей защиты от грозы рекомендуется как можно глубже закапывать заземлитель.

Правила сборки и монтажа громоотвода

Не все многоэтажные дома в больших и средне населённых городах требуют установки молниезащиты. Вполне хватает одного приспособления на кровле высотки, для того чтобы обезопасить окружающие здания. Ввиду чего в процессе проектирования и строительства дома следует определить, попадает ли он сферу защиты уже имеющегося громоотвода.

Громоотводная конструкция

Громоотвод на даче устанавливает владелец дома или обращается к специалистам. Известно, что не все частные постройки без молниезащиты подвергаются опасности, так как таким щитом для них может стать расположение на низине или находящееся вблизи высокое здание.

Но полностью рассчитывать на эти так называемые «щиты» не стоит. Лучше заранее позаботится о безопасности своей дачи. Первостепенно это касается зданий, имеющих крышу из металлосайдинга и металлочерепицы.

Эти два материала входят в группу наибольшего риска опасности в случае грозы. Кроме того, оба материала требуют укладки деревянного основания или рубероида, которые не проводят электрический ток. В результате получается крыша, полностью лишённая заземления.

Наличие вблизи здания дерева является отличным упрощением всей работы, так как установить громоотвод можно на крыше, прикрепив его к дереву при помощи хомутов.

Как сделать молниезащиту своими руками, если дерева рядом с домом нет? В других же случаях понадобятся все три части громоотвода: молниеприёмник, токоотвод и заземлитель.

Все эти материалы необходимо соединить сваркой. Токоотвод следует приварить к середине заземлителю. Альтернативой соединения могут стать болты или скобы.

Основные этапы установки:

1. Начинаем с установки молниеприемника на трубе крыше, так как зачастую это самая высокая точка всего дома. Приемник должен быть выше трубы, как минимум на метр. Для более эстетичного вида можно установить на стержень флюгер.

2. Далее следует провести токоотвод при помощи строительных скоб по крыше к стене здания. Крепить его нужно с промежутком в метр.

3. Заключающий этап – закапывание заземлителя на глубину не менее одного метра и с расстоянием от здания в два метра. Участок для заземлителя рекомендуется выбрать наименее людный.

Статья была полезной? Оцени и поделись ей в соц. сетях: (: 1 , 5,00 из 5) Loading …

Принцип действия молниеотвода

Итак, мы разобрались с поведением молнии, но до сих пор непонятно, как функционирует громоотвод. Сейчас мы объясним и этот вопрос.

1. Как уже было сказано, на земле появляется большое количество индуцированных зарядов, возникает сильное электрическое поле, которое будет усиленно у заостренных предметов, коим и является молниеотвод.

   Принцип работы молниеотвода сводится к тому, чтобы переключить электрический удар на специальную проводную шину, отправляющую заряд молнии глубоко в землю

2. В результате этого на верхушке устройства возникает коронный разряд, через который разряды из земли стекают вверх по воздуху в направлении грозового облака. Это означает только одно – индуцированные заряды не могут накапливаться на здании, а значит, молния в него бить не будет, так как наверняка поблизости найдутся более заряженные объекты.
3. Вероятность того, что молния попадет в здание с громоотводом, падает практически до нуля. Именно поэтому случаи ударов в громоотводы такие редкие.

   Принцип действия активного громоотвода

Согласитесь, все очень просто и понятно, если понимаешь суть явления. Мы уже давно живем в информационном веке, поэтому быть невеждой современному человеку не к лицу.

Как сделать громоотвод в частном доме своими руками

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

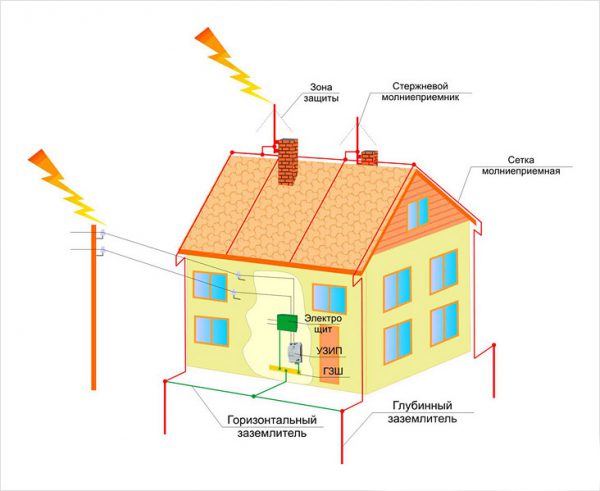

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Похожие материалы:

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Варианты создания громоотвода

Если вы провели осмотр своих и соседних домов и в результате обнаружили, что на близлежащих строениях такой защиты, как молниеотвод нет, то в этом случае самое разумное — выполнить работы по его созданию своими руками. Особую опасность представляют строения, крыши которых покрыты металлочерепицей или листами из стали. Хотя такая кровля и выглядит привлекательной, но отсутствие заземления повышает риск попадания молнии в такой дом.

В большинстве случаев монтаж этого кровельного покрытия производится на обрешетку, которая выполнена из дерева. Это обеспечивает накопление заряда. Разрядка такого устройства может произойти только после грозы. Человек, прикоснувшись к нему, может получить разряд тока в несколько тысяч вольт. Кроме этого, не стоит забывать, что после удара молнии может возникнуть искра, от которой деревянный дом может легко воспламениться.

Если вы хотите избежать таких неприятных ситуаций, то необходимо подумать о заземлении, которое должно располагаться через каждые 20 см. Если на вашем жилище кровля металлическая, то в этом случае можно отказаться от создания громоотвода. Отличным молниеприемником станет сам материал кровли.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Рекомендуем прочитать: Цветовая маркировка проводов Проводка в деревянном доме своими руками Как проводить измерения мегаомметром Подключение люстры своими руками Как соединить провода в распределительной коробке Электропроводка в доме своими руками пошагово Расширительный бачок для систем отопления Подключение электрозвонка в квартире, доме Как сделать электроотопление экономичным

Виды молниеотводов для защиты частного дома

Метод Бенджамина Франклина дошел до наших дней, и функция металлического штыря в качестве принимающего устройства чаще всего применяется для защиты сооружений небольшого размера. Традиционный штыревой громоотвод используется при установке системы, основанной на комплексе приемников, и более известной под названием «клетка Фарадея».

По типу молниезащита может быть:

• штыревой
• тросовой
• сеточной

Для оборудования деревянных и шиферных крыш часто применяют металлический трос, натянутый по коньку кровли. При монтаже конструкции обычно используют деревянные опоры

, а в случае применения металлических изделий тщательно изолируют концы троса. Для защиты черепичных крыш оптимально подходит металлическая сетка, закрепленная на кровле и оснащенная необходимым количеством токоотводов.

Рассмотренные выше методы относятся к пассивной форме молниезащиты. Более функциональным является использование активного токоприемника

. Устройство производит высоковольтные импульсы, намного увеличивающие шанс попадания разряда именно в токоприемник. Автономная система автоматически подзаряжается от приближающегося грозового поля и по эффективности может заменить несколько пассивных молниеотводов.

Кроме наружных средств борьбы с молниями, существуют системы безопасности для внутренних помещений здания. Специальная электроника защищает электрические и информационные сети от перенапряжения в момент электрических импульсов.

Оголовок молниеотвода

Более распространенные типы молниеотводов изображены на схемах, приведенных ниже. Идеальный вариант молниеотвода в частном доме должен изготавливаться в виде отдельно стоящей вышки или штанги, высотой равной полуторному расстоянию от грунта до конька жилого помещения.

Чем выше установлен молниеотвод, тем большую площадь поверхности он обеспечивает защитой от поражения электрическим разрядом. Но на практике редко кто решается сделать такой молниеотвод в частном доме своими руками, так как бытует заблуждение, что штанга выше 12 м будет «собирать» все удары молний в округе.

Большинство специалистов рекомендует поднимать молниеотвод на высоту до 18-20 м, особенно если здание находится в плотной застройке частного сектора. Это обеспечит защищаемую площадь в виде круга радиусом 15-20 м, что для одного домовладения вполне достаточно.

Кроме штанги, широко используются виды молниеотводов, устанавливаемые на коньковую балку или трубу дымохода, с дополнительной разводкой медной шиной по коньку и слуховым окнам. Такая схема защиты от ударов молнии бывает достаточно эффективной, особенно если в качестве кровельного покрытия крыши используется металлочерепица или профнастил.

Диаметр штыря молниеотвода может быть от 15 до 25 мм, лучше всего использовать нержавеющую сталь или легированный металл. Для оголовка нет смысла использовать латунь, медь, алюминий. При ударе молнии возникает локальный перегрев металла молниеотвода, иногда с искрами и разбрызгиванием капелек металла. Любая такая капля может стать инициатором стекания заряда на металлическую кровлю или, еще хуже, привести к пожару.

Если на крыше установлены несколько выступающих труб и конструкций, то нужно будет устанавливать несколько стержней молниеотводов, или использовать универсальную систему защиты от ударов молний.

Виды громоотводов

Устройство громоотводов одинаковое, они имеют три основных элемента и задачу отводить ток. Правда, варианты исполнения могут быть разными. Все зависит только от конструктивных особенностей молниеприемника. Итак, вот разновидности громоотводов:

Совет! При устройстве сетчатого громоотвода нужно придерживаться правила: высота от крыши должна составлять 15 см.

Остается выбрать тот вариант, который вам понравился больше всего и воплотить его в жизнь. Но возникает вопрос, как правильно сделать громоотвод?

Вывод

Для небольшого дома сделать громоотвод своими руками можно в течение дня, но здесь важно соблюдать все те зазоры, параметры и сечения провода о которых говорилось выше. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

1. 2. 3. 4. 5.

Наличие громоотводов на участке просто необходимо. Молния — это импульс электрического тока значительной силы, возникающего по причине накопления в грозовых облаках заряда. Сила тока в этом случае способна достигать 200 000 А – такие мощные молнии встречаются редко, а вот с силой до 100 000 А происходят регулярно. Громоотвод в частном доме не препятствует возникновению молнии, он лишь отводит ее, предохраняя дом от пожара. Разряд, проходя сквозь разные материалы, вызывает выделение тепловой энергии, которая является причиной возникновения пожаров и разрушений.

Токопроводящая шина молниеотвода

В задачу проводной шины входят не только функции «сброса» электрического заряда к заземляющему и рассеивающему контуру. Прежде всего, требуется вывести шине электрический разряд безопасно для постройки и людей, случайно оказавшихся рядом с домом.

Специалисты определяют несколько базовых требований к прокладке токопроводящей шины:

• Укладка шины выполняется без загибов под острым углом и тем более поворотов под углом 180о. Любые петли и витки в спуске могут привести к возникновению мощного дугового разряда и перегоранию шины. В этом случае следующий удар молнии в молниеотвод может уничтожить крышу и само здание;
• Шина должна соединяться с заземлением и оголовком молниеотвода только сваркой, без использования любых болтовых соединений, хомутов и стяжек. Даже незначительное повышение местного сопротивления шины приводит к ее локальному перегреву и оплавлению. Особенно опасна ситуация, когда токоведущая шина сваривается из нескольких лент разнородного материала;
• Крепление токопровода по возможности должно выполняться с использованием петель и хомутов из диэлектрических материалов, например, стеклопластика. Исключением является ситуация, когда медные шины «разводятся» по поверхности металлической кровли.

Для токопроводящей шины обычно используют ленты из черного металла или меди. Наилучшим вариантом считается медная электротехническая шина диаметром не менее 8 мм, она выдержит любой удар молнии. Можно изготовить токоведущую линию из толстой алюминиевой катанки, диаметром не менее 12 мм. Например, использовать элементы насыпной обмотки мощного электродвигателя.

Немаловажным является также способ крепления шины и деталей молниеотвода.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Молниеприемник

В качестве молниеприемника обычно используют стальной стержень, который должен возвышаться над домом. Площадь сечения составляет 50 мм2, это значение можно сопоставить с проволокой-катанкой диаметром 8 миллиметров. Также применяют стержень из меди (площадь сечения 35 мм2), а также алюминия (70 мм2).

Разрешается в качестве молниеприемника использовать отдельные части постройки, такие как металлическая кровля, металлические ограждения и водосточные трубы.

Металлическая крыша должна быть единым целостным элементом без разрывов. Толщина слоя покрытия должна быть 4 миллиметра для кровли из железа, 5 миллиметров – из меди, 7 миллиметров – из алюминия. На поверхности покрытия не должно быть изоляционного слоя (исключение составляет антикоррозийная металлическая краска).

В качестве молниеприемника металлическая крыша представляет собой ферму, соединенную с остальными арматурой.

Ограждение или водосточные трубы могут использоваться в том случае, если сечение более рекомендованного значения.

Подготовительные мероприятия

Перед тем как сделать громоотвод необходимо провести подготовку. Причем по важности этот этап ничем не отличается от собственно процесса установки молниезащитной системы. Понадобится произвести расчеты согласно формуле, подобрать материалы и найти правильное место для установки молниезащиты.

Формула расчета

Молниезащита — достаточно сложная и ответственная в силу выполняемых задач система. При ее планировании необходимы точные расчеты и оценка потенциальных рисков. В то же время необходимости в чрезмерно сложных математических вычислениях нет. Нужно лишь определить зону действия системы, исходя из формул. Для стержневого молниеотвода существуют коэффициенты, применяемые для расчета нужной высоты устройства. Используется такая формула:

Она подходит для громоотводов высотой до полутора метров, что вполне достаточно для обеспечения защиты частного дома от ударов молнии.

Материал для громоотвода

Для создания защитной системы понадобятся конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого поперечного сечения будет отличаться, что продиктовано разным сопротивлением каждого вида из перечисленных металлов. Чтобы объяснить сказанное более наглядно, внизу приведена таблица, в которой указаны минимальные требования к компонентам молниезащиты, исходя из вида металла:

Исходя из данных, представленных в таблице, оптимальный выбор материала — медь. Однако наиболее дешевым вариантом громоотвода, изготовленного своими руками, является сталь.

Токоотвод отличается меньшим сечением в сравнении с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника к заземлительному контуру.

Совет! При создании молниезащиты желательно применять один и тот же вид металла для всех элементов конструкции.

Для изготовления молниезащиты необходимы такие материалы и инструменты:

1. Молниеприемник. В случае со стержневой системой понадобится металлический заостренный штырь. Также подойдет ТВ-мачта или антенна для приема радиосигналов. В продаже имеются готовые приемники, например, GALMAR или SCHIRTEC.
2. Металлическая проволока нужного сечения.
3. Устройства для заземления (металлические штыри, трубы или лента).
4. Пластиковые фиксаторы, скобы, болты.
5. Инструменты для выполнения работы (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Громоотвод следует располагать на наиболее высокой точке из имеющихся на участке. При этом нужно помнить про защитную конусообразную зону. Громоотвод должен находиться в таком месте, чтобы здание полностью было покрыто защитой. Получается, что, чем более отдален громоотвод от дома, тем выше он должен быть.

По финансовым соображениям предпочтительнее разместить молниеприемник на кровле здания. В этом случае не понадобится сооружение высокой опоры, которая к тому же вряд ли будет эстетически привлекательной.

Совет! Не рекомендуется установка громоотвода в центральной части крыши. Лучше поставить приемник с краю кровли и зафиксировать его к стене. При таком подходе уменьшается риск попадания молнии в какую-либо часть кровли.

Отдельный вопрос — правильное размещение заземлительного устройства. При ударе молнии высокомощный разряд проходит в землю и в этот момент рядом с заземлителем не должны находиться живые существа. Поэтому разработаны требования к минимальным расстояниям от заземления к стене дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство должно быть установлено в таком месте, где нет вероятности нахождения людей. К тому же, вокруг заземлителя следует установить ограждение и поставить рядом предупреждающий знак.

Обратите внимание! Эффективная работа заземления возможна только во влажном грунте. Это нужно учитывать при выборе места для заземлительного контура. Если постоянно мокрый участок отсутствует, следует задуматься об искусственном орошении.

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
2. Выбирается материал.
3. Определяется место монтажа.
4. Выполняется закрепление молниеприёмника.
5. Проводится токоотвод.
6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
7. Токоотвод соединяется с заземляющим контуром.

Рекомендация! По завершении монтажа и соединения всех частей громоотвод рекомендуется проверить омметром. Сопротивление на приборе не должно быть больше, чем 10 Ом.

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

Молния земля-облако

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

1. Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.

Стоит позаботиться о защите дома от молний

Элементы системы

Удар молнии в незащищенную кровлю здания может привести к самым серьезным последствиям. Пожары, спровоцированные грозой, не редкость, особенно если пострадавшее здание было изготовлено из горючих материалов. Вот почему наличие молниезащиты поможет вам сохранить не только имущество, но и здоровье, а иногда и жизнь.

Основные элементы конструкции

Принцип действия молниеотводящей схемы, которая устанавливается на частных домах, прост:

1. За улавливание электрического разряда отвечает молниеприемник. Он обычно представлен металлической конструкцией, которая располагается на коньке крыши (иногда заходя на скаты).
2. Разряд молнии, уловленный молниеприемником, передается далее по токоотводящему контуру. Этот контур делают из медной, алюминиевой или стальной проволоки. Он соединяет приемный штырь, трос или сетку с заземляющей конструкцией, расположенной в грунте.
3. Заземление – контур из металлических полос или стержней, обеспечивающий отведение разряда в толщу грунта. Как правило, заглубляется в землю минимум на 0,8 – 1 м, что обеспечивает эффективную нейтрализацию молнии и повышает общий уровень безопасности.

По такому принципу обустраивается так называемая пассивная молниезащита дома. Для ее функционирования не требуется дополнительных источников энергии.

Варианты конфигурации пассивных систем

Альтернативой является активная система защиты:

1. Основной частью такой системы является активный молниеприемник, который монтируется минимум на 1м выше наивысшей точки здания (чаще всего это дымоход).
2. Устройство ионизирует воздух на определенном расстоянии вокруг себя, что позволяет эффективно перехватывать молнии в радиусе до 100 метров.
3. В дальнейшем заряд молнии так же, как и в случае с пассивной системой, передается по токоотводящему контуру к системе заземления.

Элементы активной молниезащиты Минусом такой системы является необходимость подключения ее к электрической сети, а также достаточно высокая цена. С другой стороны, эффективность активных устройств выше, чем у пассивных, потому, например, для дорогого деревянного дома стоит потратиться.

Основными документами, регламентирующими устройство защитных контуров, являются:

• РД «Инструкция по устройству молниезащиты зданий и сооружений»;
• СО «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».

Зачем нужна конструкция

Предсказать место удара молнией можно, но это довольно сложно, т. к. одновременно существует несколько точек, куда она может ударить. Желательно создать для нее приспособление, которое будет брать на себя основной удар. Такой конструкцией является громоотвод. Его задачей является прием высоковольтного электрического разряда и его рассеивание. При отсутствии громоотвода в частном доме может произойти непоправимое. Если разряд дойдет до сети питания дома, то выйдет из строя практически вся техника, которая подключена к электричеству. Кроме того, молния может привести к пожару.

Конструкция громоотвода не является слишком сложной, поэтому ее можно соорудить самостоятельно, затратив немного времени. Ниже будут описаны материалы, которые необходимы для всей конструкции. Их стоимость невысока, а некоторые из них уже могут быть в наличии на даче или в загородном доме.
