3 онлайн калькулятора лестниц: расчеты, чертежи, 3D-модели

На что нужно обратить внимание при расчете лестницы

Размер L должен быть таким, чтобы человек, который будет подниматься или спускаться по лестнице, не мог задеть край проёма (S) ни головой ни спиной, а стало быть, размер L зависит от ширины проёма (As). Можно корректировать, откуда будет начинаться поручень лестницы сверху. Имейте в виду, что крепление лестницы в верхней части можно приварить таким образом, чтобы лестница крепилась к стене, как показано на схеме или к низу перекрытия (к потолку). Чтобы от верхней ступени до пола на первом этаже (Ts) было то же расстояние, что и между ступенями снизу (T), учитывайте размер (S), для этого, первую ступень можно сделать чуть выше или ниже. Ширина ступени зависит от угла наклона (L) и чем острее этот угол, тем круче подъём и уже ступень, от 120 до 150 мм. Расстояние между ступенями (T), так же зависит от угла наклона и этот размер будет в пределах 180-310 мм. Лестница с двумя поручнями в любом случае будет удобнее лестницы с одним поручнем! Чтобы немного сэкономить на поручнях, расчитывайте так, чтобы они отступали от пола 90-110 см. Эти нюансы помогут Вам рассчитать и заказать удобную для ваших условий эксплуатации лестницу!

Расчет лестницы в подвал займёт 2-3 мин, для этого понадобятся размеры:

• Ширина будующей лестницы
• Высота от пола до верхней части Н
• Расстояние от стены до низа лестницы L
• Поручни: 1, 2 или без поручней (пог. м. = 500 руб)

И так, важные размеры, Н, L и ширина нам известны, теперь, чтобы можно было оценить лестницу, нужно вычеслить длину (C) с учетом наклона, этот размер расчитываем по формуле: (H х H) + (L х L) = и нажимаем на квадратный корень (√), первые 4 цифры = длина.

Шаг Определяемся с конструкцией

Сегодня на рынке строительного оборудования лестницы из алюминия занимают, как говорится, львиную долю. Ведь в отличие от деревянных и стальных, помимо классических стремянок, в этом сегменте представлено множество моделей более сложного строения. Каждый вид имеет свои функциональные особенности, в зависимости от которых и сфера применения будет различна. Чтобы Вы могли выбрать алюминиевую лестницу, наилучшим образом подходящую под специфику Ваших работ, воспользуйтесь следующей таблицей.

Теперь, когда Вы знаете, какая конструкция алюминиевой лестницы будет наиболее удобна для выполнения предстоящих работ, нужно задуматься над тем, как высоко придется по ней забираться.

Как правильно сделать расчет лестницы

Решать, какую именно конструкцию возводить – недорогую деревянную, прочную металлическую или основательную бетонную, конечно же, самим хозяевам загородного дома. Однако при использовании абсолютно любого материала предварительно следует выполнить соответствующий расчет, определив угол наклона, длину марша и количество ступеней. При составлении проекта следует учитывать нормативы СНиП для лестниц жилых домов:

1. Угол наклона марша не должен быть меньше 27гр и больше 45гр. Если более пологая лестница еще допустима, то слишком крутой она быть все же не должна.
2. Высота подступенка может варьироваться в пределах 15-20см. Оптимальным же показателем считается 17-18см.
3. Ширина более или менее удобной проступи – 25-32см. Самыми комфортными считаются ступеньки глубиной в 30см.

Высота проступи и посдступенка должны укладываться в положенные нормативы

1. Ширина пролета, то есть длина ступени от косоура до косоура не должна быть меньше 90см. Однако удобным марш будет только в том случае, если увеличить эту цифру, хотя бы до 110см.

1. Глубина верхней площадки (расстояние от последней ступени до порога дома) должна быть не меньше

Пример расчета марша к крыльцу

Для того, чтобы вам было понятнее, как расcчитать количество ступеней такой конструкции, как лестница для крыльца на даче, в том случае, если известна его высота, приведем простейший пример:

Пусть высота цоколя дома составляет 40см. Отнимаем от этой цифры 3см (для исключения риска задевания двери за верхнюю площадку в результате усадки здания) и получаем высоту крыльца в 37см. На одну ступень (с учетом удобной глубины в 30см и высоты в 17см) должно приходиться C=√(302+172)= √(900+289)=√1189= длины косоура. Для двух ступенек понадобится косоур длиной в 69см. Находим sinF=37/69= То есть в этом случае угол наклона Fпо таблице Брадиса составит довольно таки удобные 32-33гр. Если сделать три ступеньки, лестница получится слишком пологой (примерно 21гр).

Крылечко частного дома должно быть не только красивым, но и удобным

Надеемся, из этого примера более или менее понятно, как раcсчитать лестницу для крыльца. Конечно, это лишь приблизительный расчет. При составлении проекта крыльца к глубине и высоте ступени нужно прибавлять толщину доски. Таким образом для такого крылечка нужно будет приготовить два бруска (можно 150*50мм) длиной примерно в 70-75 см на косоуры и четыре доски () для проступей и подступенков. Длина последних будет равна ширине пролета лестницы.

правило – Форма и виды лестниц

В частном доме есть возможность не так строго следовать нормативам и ГОСТам. Однако основные принципы обустройства лестницы должны быть соблюдены, поскольку пренебрежение ими может повлечь за собой снижение безопасности этого инженерного сооружения.

Прежде чем приступать к расчетам, нужно знать, что есть два важных фактора, которые повлияют на результат.

Во-первых, это конструктивная особенность.

С точки зрения конструкции все лестницы можно разделить на три вида:

• маршевые. Состоят из отдельных маршей. Они, в свою очередь, делятся на одномаршевые, двух и более — многомаршевые. Кроме того, маршевая лестница может быть прямой, с лестничной площадкой или с поворотами (забежными ступенями).

В частных домах популярна деревянная и металлическая лестница с забежными ступенями (с поворотом на 90, на 180, на 360 градусов).

• винтовые (спиральные). В лестницах этого типа ступени закручены вокруг оси. Они удобны, когда в помещении нет свободного места для маршевой конструкции. Но сооружение винтовой лестницы значительно более трудоемко и требует более тщательного расчета.

• складные. Относятся к переносным конструкциям, поэтому упустим их, поскольку расчет будем делать для стационарной лестницы.

Во-вторых, это форма каркаса.

Каркас металлической и деревянной лестницы может быть сделан в трех вариантах:

• лестница на косоурах. Основу каркаса составляет одна или две цельных балки, на которые сверху укладываются ступени.

• лестница на тетиве. Каркас состоит из двух опорных балок, которые сбоку поддерживают ступени

• лестница на больцах (от нем. «штырь»). Крепление ступеней производится непосредственно к стене.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Подготовительный этап возведения бетонной лестницы

Для установки лестницы из бетона в квартире на второй этаж или коттедже, в первую очередь замерщик делает все необходимые замеры, а затем производится расчет конструкции. Только после этого можно заказывать материал и приступать к изготовлению лестницы.

Перед началом расчета следует начертить схему конструкции и рассчитать площадь, поставить размеры и выполнить некоторые расчеты. Необходимо соблюдать все строительные нормы.

Чтобы правильно рассчитать сооружение необходимо учитывать высоту и ширину лестницы, количество и высоту ступеней, а также высоту подъема. Произвести расчет лестницы нельзя без учета угла подъема. Он может быть в пределах 25-45 градусов.

Выбрать угол наклона конструкции можно следующим пунктам:

1. Расход на бетонную смесь. Чем меньше угол наклона, тем больше бетона потребуется для заливки опалубки.
2. Удобнее передвигаться по лестнице с небольшим наклоном.

Высота и ширина ступеней определяется по таким параметрам:

• Удвоенная высота и ширина в сумме должны быть от 60 до 64 см. Такое значение соответствует среднему шагу человека. Если лестница имеет угол наклона 30 градусов, то высота ступени составит 17 см, а ширина 29 см. В таком случае следует воспользоваться формулой: 17*2+29=63 см. Такой параметр вписывается в норму;
• Ширина ступени должна быть минимум 25 см для комфортного передвижения.

После проведения расчетов производится монтаж опалубки из следующих материалов:

1. Обрезная доска толщиной 3 см и более.
2. Фанера толщиной от 12 до 18 мм для боковых поверхностей и ступеней.
3. Для подпорок и стоек подойдет брус 5х10 или 10х10 см.
4. Для криволинейных поверхностей используется фанера толщиной от 6,5 до 9 мм или обрезная доска 4-6 см.

После установки опалубки необходимо выполнить армирование или двойное армирование каркаса конструкции. Для этого используются пруты железной арматуры, которые укладываются вдоль стволов марша и несущих граней. Таким образом, увеличивается прочность и предотвращается появление трещин и разломов.

Бетонная лестница имеет большой вес и может быть установлена только на подготовленное основание в виде монолитной плиты или железобетонной ленты. Если такового основания нет, то мы его построим с нуля.

Общие обязательные правила при расчете

• расстояние от верхней поверхности ступени лестницы до потолка или верхних ступеней винтовой или поворотной лестницы должно составлять не менее 2-х метров, иначе возможны травмы головы;
• количество ступеней в одном марше лестницы может быть не меньше трех и не больше 16, отклонение от этого показателя является нарушением правил техники безопасности;
• лестница считается удобной для хождения, если ее крутизна находится в пределах 30-40 градусов.

Лестница в доме не является просто декоративной конструкцией. Она служит для удобного и безопасного подъёма на второй этаж , мансарду или верхний ярус помещения. Здесь мы попытаемся ответить на вопросы, как рассчитать лестницу . Именно с этой процедуры начинается её изготовление.

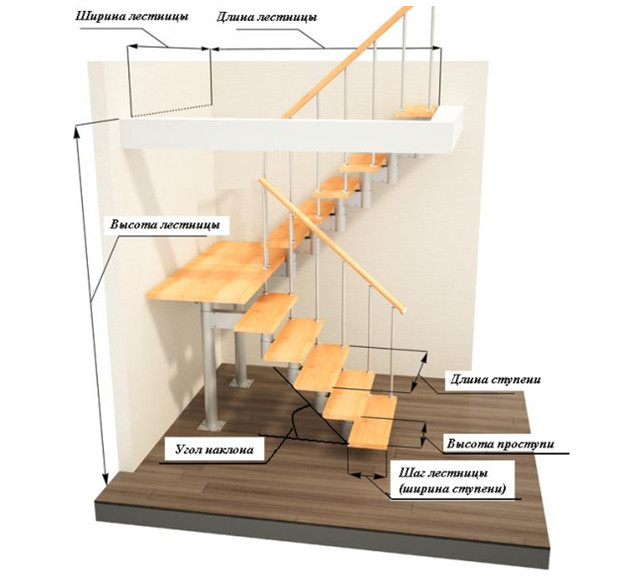

Расчет основных линейных параметров лестничной конструкции

Угол подъёма для обеспечения комфортного передвижения по лестнице, согласно нормативам, должен находиться в пределах от 23 до 37 градусов. Чем меньше угол, тем большую площадь будет занимать конструкция. При крутизне от 40 до 45 градусов спуск очень затрудняется.

Самая распространённая ширина лестничных маршей находится в диапазоне от 0,9 до 1,2 м. Для садовых домов с ограниченной площадью допустимая ширина – 0,7-0,8 м, но лишь в случае, если конструкция предельно проста и расположена вдоль стены. Для винтовых лестниц самый приемлемый размер – от 1,1 м. У конструкций повышенной комфортности ширина может быть около 1,5 м.

Расчёт просвета основан на особенностях психологии человека. При росте в 175 см человек обязательно пригнётся, проходя в проёме высотой 180 см. Исходя из этой особенности, ориентировочный размер просвета составляет около 2 м.

Будьте внимательны при расчётах

Расчёт лестниц различного типа

Если после всего вышеизложенного самостоятельный расчёт всех нюансов лестничной конструкции кажется делом сложным, то можете не рисковать ни безопасностью, ни качеством будущего сооружения, а довериться специальной программе проектирования лестницы онлайн. При расчёте лестниц любого типа вам потребуется ввести много данных ваших измерений. Программа предлагает расчёт для всех типов лестниц, неважно, хотите ли вы винтовую конструкцию на косоурах или лесенку с забежными ступенями.

Все данные автоматически обрабатываются и выдают в виде результата чертёж со всеми точными параметрами. В выходные данные входят сведения о затраченных материалах на возведение конструкции. Программы, предлагающие 3D-визуализацию, особенно интересны, так как можно не только получить чертёж и требуемое количество материала, но и поработать над дизайном.

С забежными ступенями с поворотом на 90°

Уникальная современная планировка или небольшие размеры дома часто добавляют сложностей при выборе стандартных лестничных конструкций, прямая лестница не везде уместится, как и площадки поворотных сооружений. Решение было найдено в процессе архитектурных поисков нового удачного варианта. В результате необходимости возникли лестницы с забежными ступенями. Подобные конструкции решают проблему перемещения между первым и вторым этажом при любой планировке и пространственных объёмах помещений.

Обратите внимание, что за счёт такой конструкции происходит значительная экономия полезного пространства при внешнем элегантном облике

Такие конструкции не являются травмоопасными, так как все лестничные параметры должны быть соблюдены при возведении. Обычный материал при изготовлении таких Г-образных лесенок — дерево или металл, в основном алюминий. Это самое практичное решение для возведения компактного межэтажного соединения. Вот ещё варианты таких лестничных конструкций.

С забежными ступенями с поворотом на 180°

Конструкция такой лесенки называется П-образной из-за своего внешнего сходства с этой буквой при взгляде сверху. Два прямых лестничных марша соединены небольшой удобной для прохода площадкой. На ней совершается разворот, и движение начинается в противоположную сторону.

Этот вариант тоже пользуется спросом и популярностью у архитекторов и дизайнеров. Это очень удобный переход между этажами, который может разместиться на очень маленьком пространстве. Дизайнеры постарались и тщательно поработали в этом направлении, сделав такие конструкции весьма стильными в интерьере. При расчётах такой конструкции нужно обратить внимание на высоту между этажами, так как неверно рассчитанные параметры сделают передвижение вверх и вниз крайне неудобным из-за задевания головой потолка.

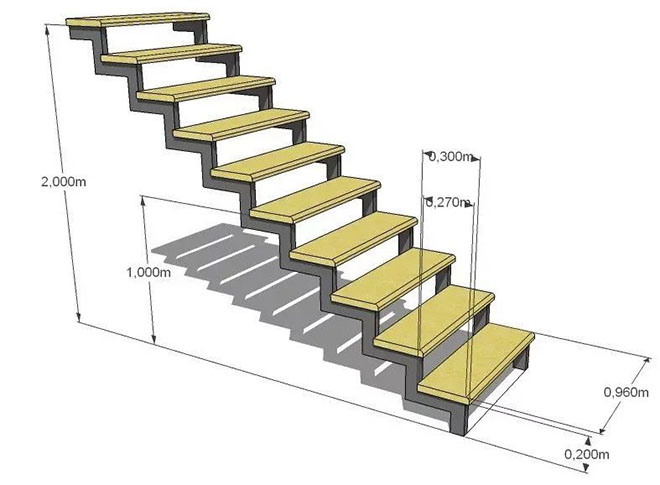

Прямая лестница

Это самый традиционный тип лестниц, где все параметры тесно взаимосвязаны. Играет большую роль угол наклона. От него зависит ширина ступеней и их высота, которые уменьшаются или увеличиваются в зависимости от изменения величины угла наклона.

Но при любом числовом раскладе длина всей лестницы окажется немаленькой − 3−6,5 м. Эта величина зависит от совмещения всех параметров, в том числе важна толщина межэтажного перекрытия. В расчёт входит и учёт длины площадок перед входом и выходом на прямой марш. Таким образом, длина лестничного перехода ещё увеличивается, а полезное пространство теряется. Минимальная длина площадки перед лестницей и после неё равна 80 см и должна быть тождественна лестничной ширине.

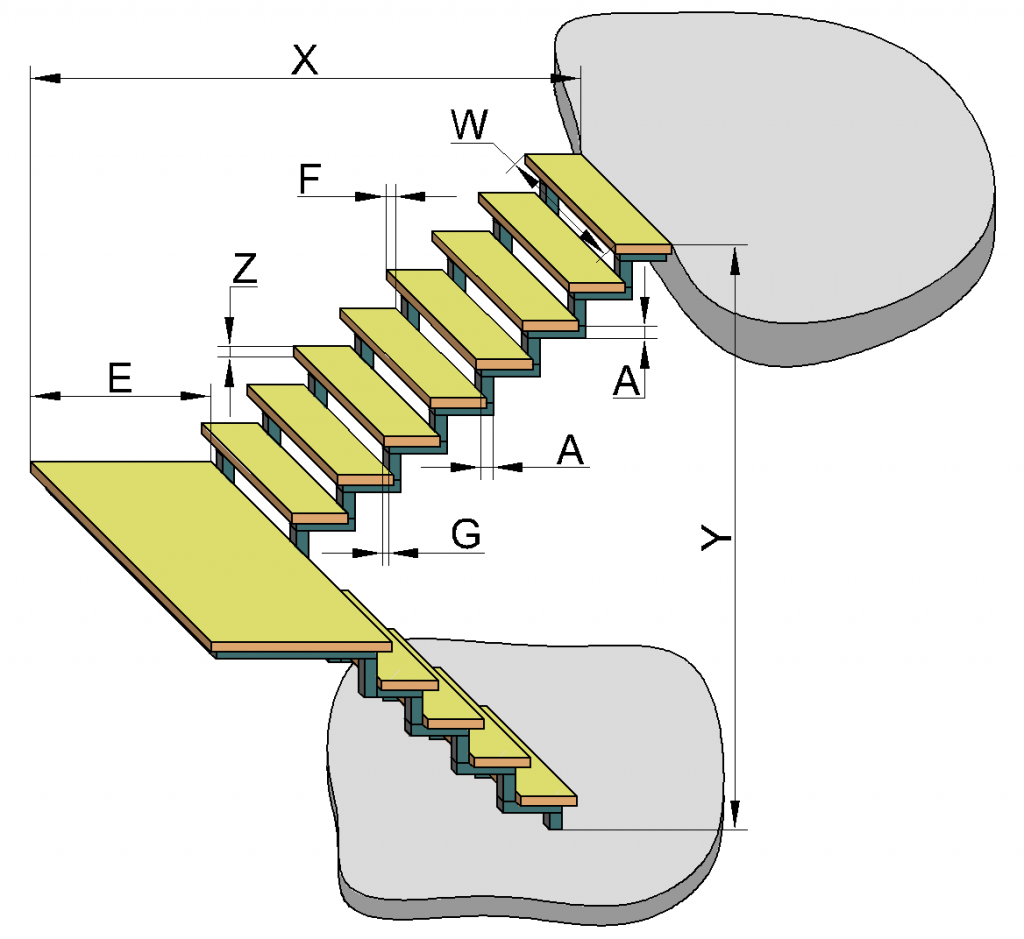

Двухмаршевая лестница на косоурах с поворотом на 180°. Калькулятор онлайн

При большом расстоянии между этажами устанавливают двухмаршевую лестничную конструкцию. Ещё одна площадка не только изменит направление поднимающегося или спускающегося, но и может быть наделена другими функциями, ведь это опора для всего сооружения. Разнообразие двухмаршевых лестниц учитывают при расчётах.

Владельцу стоит решить, будет ли конструкция открытого или закрытого типа. При открытом типе просветы между подъёмами будут видны, а при закрытом подниматься будет безопаснее, ведь у таких лесенок глухие подступенки. Площадки могут быть одноуровневыми или двухуровневыми, где имеется дополнительная ступенька. Сама конструкция может быть с направлением по или против часовой стрелки или просто прямой. Наш калькулятор поможет в расчёте такой конструкции.

Трёхмаршевая лестница на косоурах с поворотом на 180°

Эта конструкция похожа на букву «з». Три марша получаются за счёт двух промежуточных площадок, причём средний марш заметно короче остальных. Размер площадок не должен превышать ширину ступеней. Такие лестничные площадки удобны многим людям, особенно кому тяжело сразу вбежать по лестнице вверх.

Чтобы сделать правильный расчёт, во внимание принимают высоту одного марша. Для этого межэтажное расстояние делят на 3 и высчитывают все подступенки и проступи в одном марше при размере ступени 300×150 мм. Учитывают высоту марша и ступеней, а также меньшее число проступей на один, из-за расположения последней проступи на площадке второго этажа. Обычно такую конструкцию используют в домах, где межэтажное расстояние −свыше 3 м.

Расчёт винтовой лестницы

Красивая и практичная конструкция экономит пространство и является прекрасным элементом декора. Такую лестницу можно подобрать под любой стиль. Конструкция сложна по своей форме. Её многочисленные клиновидные забежные ступени должны быть расположены при определённом радиусе.

Есть четыре типа таких лестниц со своими особенностями: с опорой или нет на стены дома, с опорным столбом или без него. В расчёт входит угол поворота (270°−360°), высота потолков (2 и более метров), ширина конца ступени (от 40 см) и ширина узкого конца (от 10 см).

Прямая лестница на тетивах

Классический тип конструкции особенно популярен в офисных зданиях. Отличие от лестниц на косоурах − вставка ступеней в пазы, называемые тетивой. Такие конструкции бывают открытые и закрытые, разница заключается в использовании или отсутствии подступенков. Это могут быть одномаршевые или двухмаршевые лесенки с любой формой лестничных площадок.

Изготовление деревянных ступеней, подсветка

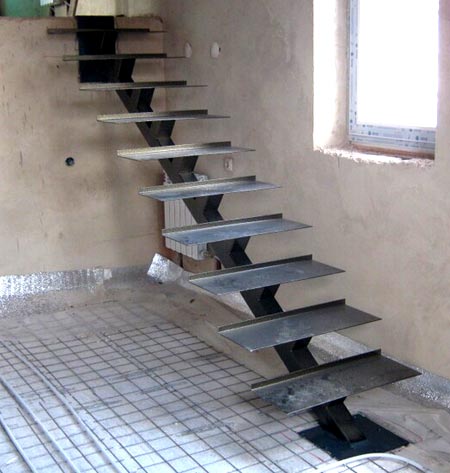

По окончании сварочных работ приступил к работам отделочным – зашпаклевал и покрасил каркас грунтовкой. Использовал материалы для кузовных работ, шпаклевку шлифовал эксцентриковой машинкой, в сложно доступных местах вручную. Грунтовку наносил краскопультом.

И на следующие пару лет каркас обзавелся временными деревянными ступенями.

Ничто так не постоянно, как временное, но вот отделка стен закончилась, и rasss вернулся к процессу облагораживания лестницы. Ступени из бука длиной 1 метр, шириной 30 см и толщиной 4 см дожидались своего часа уже несколько лет, а вот нужных квадратных площадок (1000×1000 мм) в продаже найти не удалось. Поэтому треугольные ступени вырезал из мебельного щита (1500×700 мм), а площадки склеил из трех частей столярным ПВА и усилил соединение металлическими шпильками (М6). Чтобы ровно просверлить отверстие под шпильки, приспособил перфоратор.

rasss

Со стойки для дрели снял верхнюю часть, закрепил ее струбцинами на столе, вместо дрели установил перфоратор – в патрон дрели сверло не вошло. Сложность в процессе сверления в том, что нужно точно выставить высоту сверления относительно центра отверстия, в котором установлен перфоратор. А боковой упор, по которому двигается ступень, должен быть строго параллелен оси перфоратора, иначе – сверло поведет в сторону.

Перед обработкой все ступени и площадки «примерил» на каркас.

В качестве декоративно-защитного покрытия выбрал паркетный двухкомпонентный лак. Рекомендованный производителем способ нанесения валиком не впечатлил, а вот результат напыления посредством краскопульта, хоть и не с первого раза, но удовлетворил. В итоге лицевая часть ступеней покрыта несколькими слоями (3-4), в зависимости от наличия или отсутствия дефектов, а тыльная, в среднем, двумя, не считая грунтовку. Каждый предыдущий слой перед нанесением последующего шлифовал шкуркой с зерном 120-150.

Параллельно rasss сделал в ступенях декоративную подсветку – выбрал фрезером паз (глубина/ширина 4 мм) в каждой ступени, на двухсторонний скотч зафиксировал цветную светодиодную ленту и каждый кусок подключил через микроразъем.

Перед сборкой каркас покрасил – кистью, так как на этот момент остальная отделка уже была закончена, и брызги от краскопульта в планы не входили.

Деревянные лестницы зачастую скрипучие, чтобы в процессе эксплуатации ступени не «запели», rasss подстраховался – на каждый кронштейн наклеил по тонкой полосе автомобильной шумоизоляции. После сборки лестница «заиграла» в прямом смысле слова.

Проводка проходит с тыльной стороны косоура – приклеена со стороны стены на двухсторонний скотч.

Управляется подсветка датчиком освещения – включается с наступлением темноты.

Чтобы регулировать яркость подсветки, которая многим бросилась в глаза, rasss дополнил систему регулятором – теперь можно настроить свечение любой интенсивности, от минимума до максимума.

Инструкция к калькулятору металлической лестницы

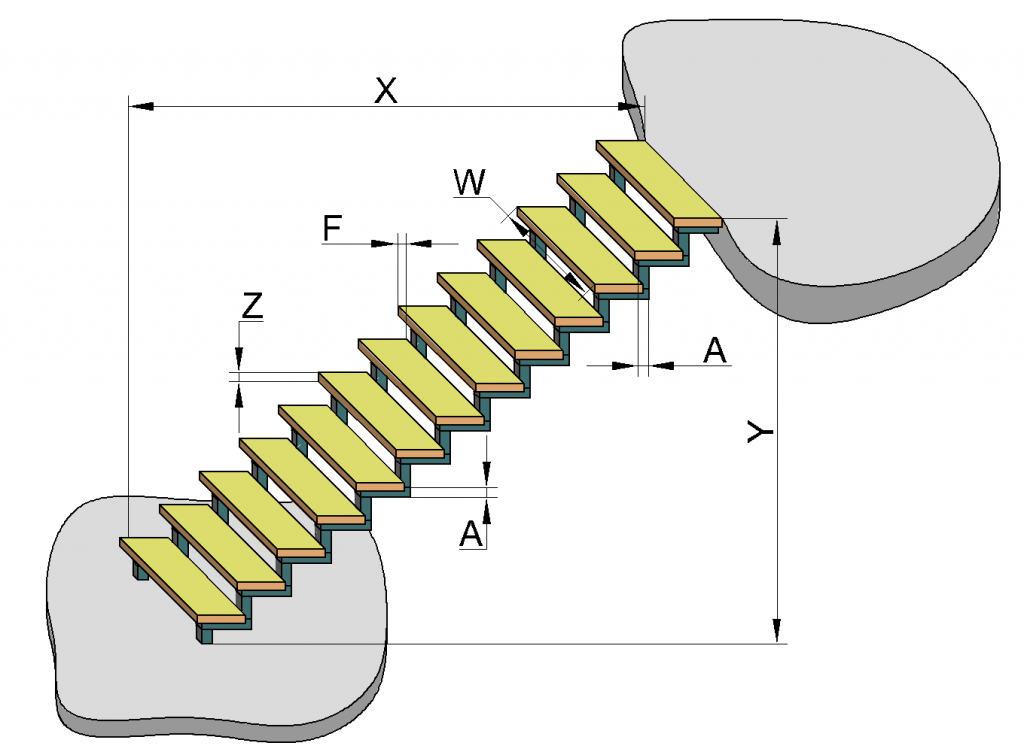

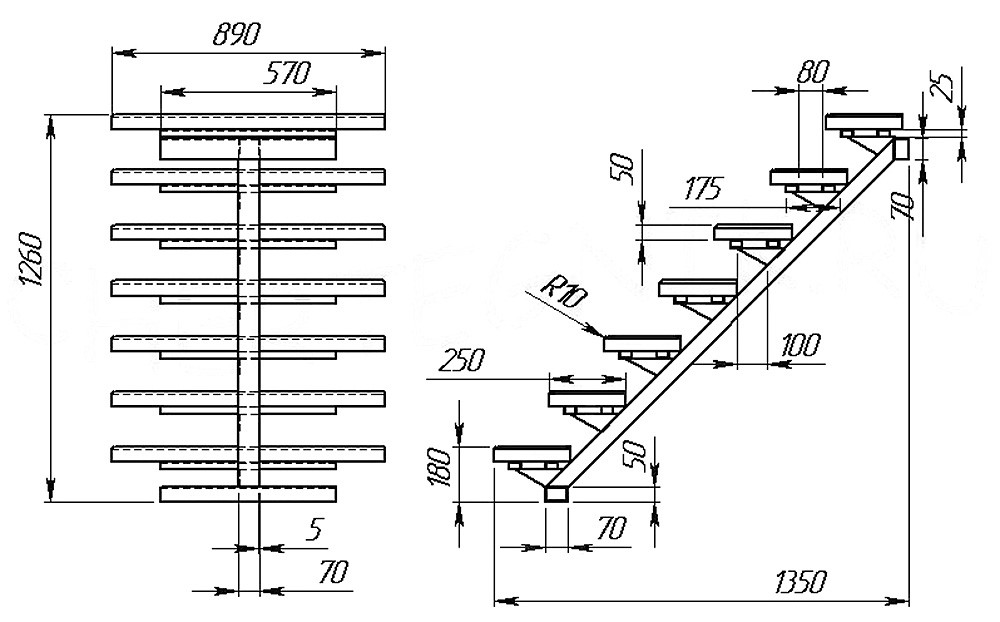

Для того, чтобы осуществить расчет прямой металлической лестницы, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования.

Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразиться на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Пошаговая установка своими руками

Комплектующие

Для сборки такого вида лестницы потребуются следующие комплектующие.

• Больцы. Производители выпускают довольно широкую номенклатуру этих изделий. Предпочтение следует отдавать тем, которые не только закрепляют ступени, но и позволяют настроить ее высоту. Одна из многочисленных разновидностей показана на рисунке 1.
• Стойки перил (балясины), изготовленные из древесины и нержавеющего металла.
• Поручни.
• Ступени. Они могут быть выполнены из различных материалов – дерево, металл, камень, стекло.

Ступени, выполненные из твердых пород дерева, должны иметь как минимум 60 мм толщины. Применение мягких пород нецелесообразно вследствие того, что с течением времени они деформируются. Для стеклянных ступеней применяют закаленный материал или акриловое стекло.

Необходимые инструменты

Для сборки лестницы нет необходимости в использовании какого-либо специального инструмента. Для сборки больцев необходимо лишь несколько гаечных ключей. Для работы со стеной потребуется перфоратор, который необходим для подготовки отверстий для крепежа.

Расчеты

Расчет длины марша

Традиционный лестничный марш может включать от трех до шестнадцати ступенек. Если их будет менее трех, то, скорее всего, получится просто высокий порог. Если ступеней будет больше шестнадцати, то подъем по этому маршу будет значимой кардионагрузкой.

Размер марша и количество ступеней определяется методом его опирания на площадку, предназначенную для него. Ширина лестничного марша обеспечивает пропускную способность изделия и напрямую зависит от требований пожарной безопасности. В требованиях СНиП указано, что для зданий в один этаж минимальный размер должен составлять 800 мм. Ширина не должна изменяться на всей длине марша.

При устройстве многомаршевых лестниц возникает необходимость в обустройстве промежуточной площадки. Ее минимальная ширина не должна быть менее 1200 мм, а длина 1300 – 1400 мм.

Производители выпускают ступени с шириной 250, 300, 400 мм. При самостоятельном изготовлении лестниц имеет смысл придерживаться этих размеров.

Расчет ступеней

В соответствии с требованиями СНиП, минимальная ширина проступи не должна быть менее 200 мм. Если под размещение лестничного марша выделено довольно места, то допустимо изготовление проступи шириной порядка 300 мм.

Высота подступенка должна иметь высоту в 150 мм. Такие размеры принято считать оптимальными.

При большем размере проступи, человек может сбиться с шага, а если меньше, то ходить по такой конструкции будет неудобно и опасно.

Порядок монтажа

В качестве примера рассмотрим случай, когда необходимо построить лестницу, ступени которой буду закреплены одним концом к перилам. Другой конец будет установлен или на тетиву, или непосредственно к стене. Эта работа проводится в несколько этапов.

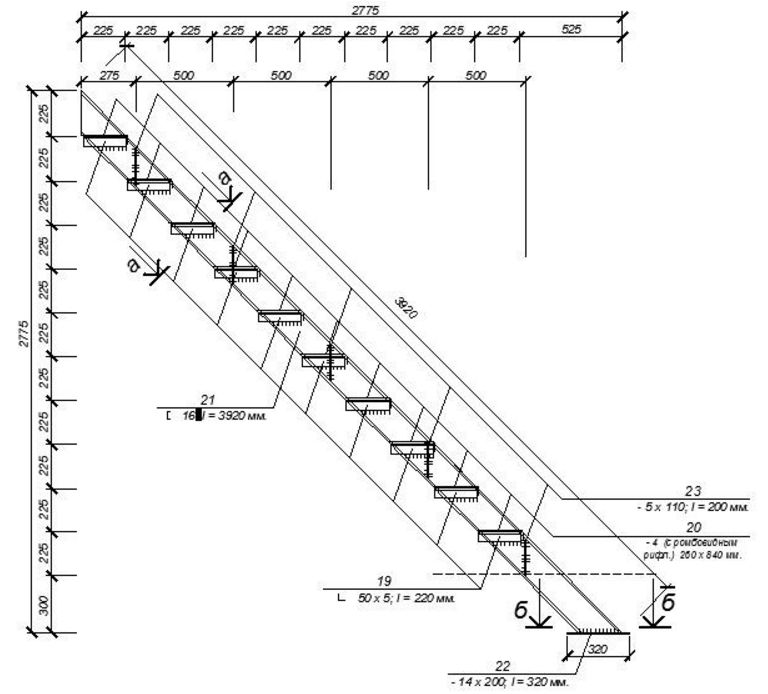

1. Необходимо спроектировать размер и форму тетивы. Для этого необходимо на бумаге нарисовать ее будущий контур. При этом необходимо учесть угол наклона лестничного марша. Он может лежать в заранее определенных пределах.

Определение формы тетивы: отрезки между точками 1-5, в рамках которых угол наклона не меняется.

Угол можно выбрать из справочных таблиц. На рисунке 4 указаны оптимальные углы наклона в зависимости от назначения лестницы. В этой же диаграмме указаны и оптимальные размеры ступеней. На основании полученных данных можно отрисовать эскиз тетивы.

Рисунок 4. Рекомендуемые углы наклона.

2. После изготовления тетивы необходимо установить ее на место. Ее можно прикрепить к стене с помощью дюбелей.

3. Монтаж балясин. Это несущий элемент конструкции, принимающие на себя практически половину массы самой лестницы и людей на ней. Если их устанавливать в перекрытие из бетона, то необходимо использовать или закладные детали или анкера. Установка допустима еще на стадии изготовления перекрытия.

4. Установка поручня. Необходимо установить на балясины. Он будет выступать в качестве опоры для больцев.

5. Сборка лестничного марша. Сборку начинают с нижней ступени. Для повышения жесткости конструкции, ее устанавливают не только на больцы, но и на стойку. После этого устанавливают вторую ступень. На рисунках 5-6 показана схема крепления больц и ступеней.

Рисунок 6.

Применяемые больцы могут иметь разную конструкцию, но принцип их установки один и тот же. Фиксация больцев, обеспечивающих жесткость всей конструкции, выполняется при помощи контргайки.
