Г-образные лестницы с забежными ступенями

В этой статье мы рассмотрели как сделать забежную лестницу и как ее рассчитать. Изготовление деревянной лестницы с забежными ступенями сложный процесс, но если вы обладаете определенными навыками в работе с деревом и достаточными знаниями в геометрии, то это процесс вполне выполнимый собственноручно. Не забывайте о том, что при должном уходе и эксплуатацие деревянная лестница прослужит вам не один год, поэтому проводя расчеты соблюдайте рекомендации изложенные в этой статье, это поможет изготовить ее безопасной, а  ходьба по лестнице все эти годы будет приносить вам только удовольствие.

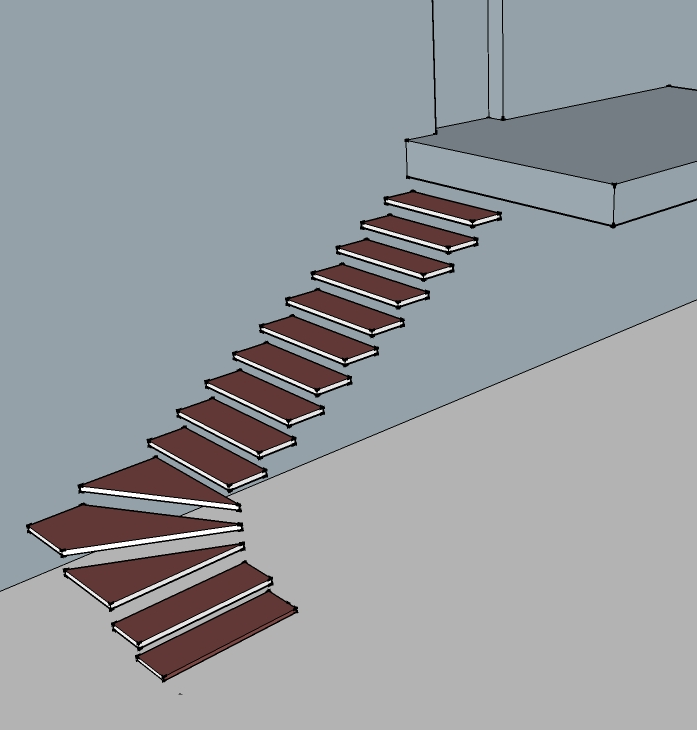

Параметры для расчета лестницы с поворотом на 90°

Масштаб чертежа 1: 0.5 1 1.5 2 3 4 5 6 7 8 9 10 Укажите размеры в миллиметрах

Высота проема Y

Длина проема X

Ширина лестницы E

Количество ступеней всего C 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 Нижние ступени P 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Толщина ступеней Z

Выступ края ступеней F

Верхняя ступень по уровню 2 этажа SP

Верхняя ступень ниже пола 2 этажа SP

Показать в цвете

Показать черно-белый чертеж

Особенности конструкции

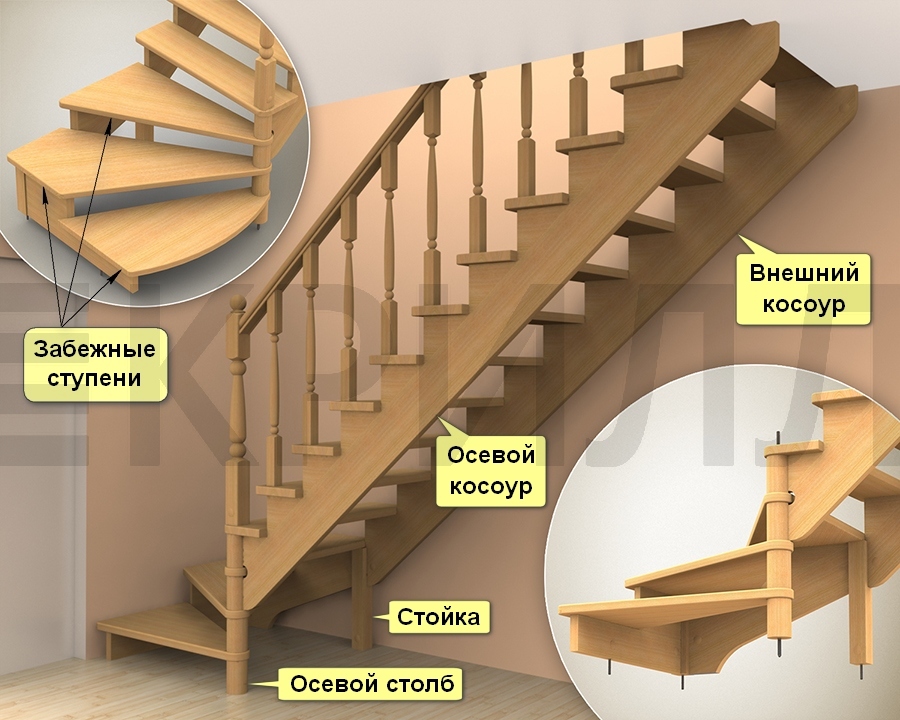

Для начала следует разобраться, что из себя представляет подобного рода конструкция. Поворотный марш позволяет сэкономить пространство в помещении и обеспечивает плавный подъем на второй этаж. Именно поэтому такой вариант лестницы является одним из наиболее распространенных в условиях небольших жилых площадей.

Можно выделить такие виды конструкций:

• с поворотом на 90 градусов (Г-образная);
• с поворотом на 180 градусов (П-образная).

Вариант лестничного исполнения с углом поворота 180 градусов

Поворот может быть выполнен через забежные ступени или площадку, чаще всего используется первый вариант. Первую ступень для удобства захода рекомендуется расширить, остальные параметры определяются в процессе разработки проекта и составления чертежа. Поворот может быть реализован через забежные ступени или площадку.

Расчет Г-образной и П-образной лестницы производится практически одинаково. Главное условие – соблюдение требований эргономики и безопасности.

ЧТО ЖЕ ТАКОЕ ЛЕСТНИЦА ПОВОРОТНОГО ТИПА?

Под этим понятием принято понимать конструкцию, расположенную под определенным углом и позволяющую беспрепятственно попадать на второй или более этаж. При этом такая лестница выглядит весьма элегантно и изящно. Ее основное отличие от прямого марша состоит в том, что такая лестница изменяет направление своего движения.

Кроме того, такая лестница обладает рядом неоспоримых преимуществ, в том числе:

— компактностью. Поворотные лестницы занимают куда меньше места, чем обычные, вот их оптимальный размер при этом сохраняется; — удобством. Поворотные лестницы обеспечат не только удобное личное передвижение по ним, но и прекрасно подойдут для транспортировки грузов, мебели и прочих необходимых вещей; — эстетичностью. Поворотные лестницы выглядят не просто интересно и аккуратно, они могут спокойно вписаться в абсолютно любой интерьер; — безопасностью. Поворотные лестницы являются более безопасными конструкциями, чем винтовые.

Деревянная лестница на даче своими руками ›derevyannaya-lestnica-dacha-svoimi-… Деревянная лестница с забежными ступенями. … Но даже если вам нужна лестница между двумя полноценными этажами, то можно воспользоваться и этой технологией. Кроме того, в наши дни различные строительные… Читать ещё

Комбинированные лестницы из стекла и металла… ›kombinirovannye-lestnicy-iz-stekla-i… Лестницы, выполненные из металла и стекла. … В качестве исходных материалов для такого типа лестницы используется закаленное стекло самых разных цветов и оттенков, поликарбонаты, нержавеющий вид стали, титан, латунь… Читать ещё

Что касается вопроса о том, за счет чего можно сделать такую лестницу, то ответ на него прост. Создание поворотных лестниц возможно благодаря использованию при их конструировании разнообразных площадок и забежных ступеней. Это позволяет «развернуть» конструкцию на тридцать, сорок пять, семьдесят, девяносто или сто восемьдесят градусов. Есть и другие вариации, но они встречаются куда реже.

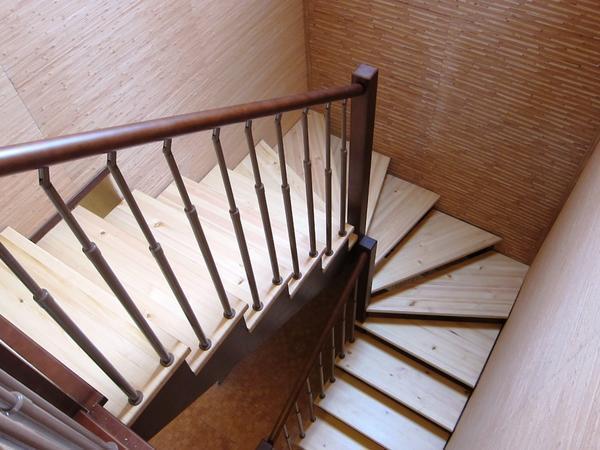

Лестница с поворотной площадкой. Лестницы с углом поворота в девяносто градусов

Каталог лестниц на монокосоуре купить в Москве и области

Лестничный монокосоур – прочная цельная балка из металла. Она располагается вдоль оси марша (центральной). На конструкцию прикрепляются ступени с помощью специальных деталей. Косоур, выполненный из металла, надежен и прочен, эстетически красив, создает впечатление воздушности. Купить лестницу на монокосоуре – значит подчеркнуть современную стилистику и элегантность жилища.

Особенности конструкции на монокосоуре

Монокосоур – одна балка (наклонная) с подставками для ступенек. Он находится близко к торцам проступей или в центре ступеней. В первом случае торцы ступеней (с противоположных сторон) привариваются к стене. Для монокосоура используют трубу из стали (профильную), так как он должен долго служить, быть надежным.

К центральной балке (если марши у лестницы широкие) привариваются консоли из металла, они поддерживают от прогибания края ступенек.

У конструкций на одной несущей балке (металлической) нет подступенков. На каркас водворяются деревянные (бук, дуб) ступеньки и ограждение: деревянное либо металлическое. Ступеньки покрываются тоном либо бесцветным лаком.

Важно: надзор по строительству обязан дать добро на сооружение конструкции.

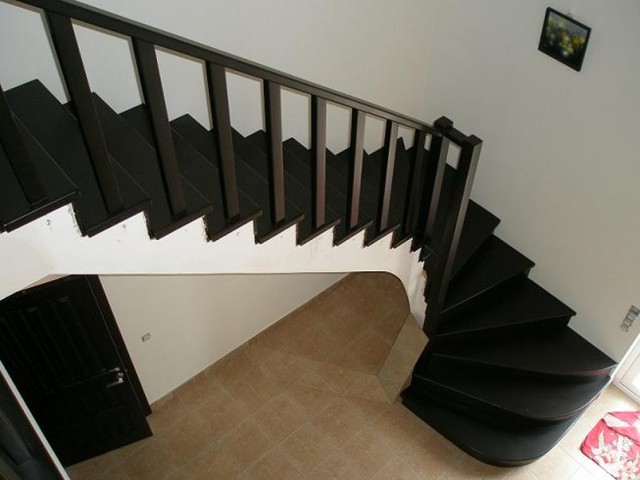

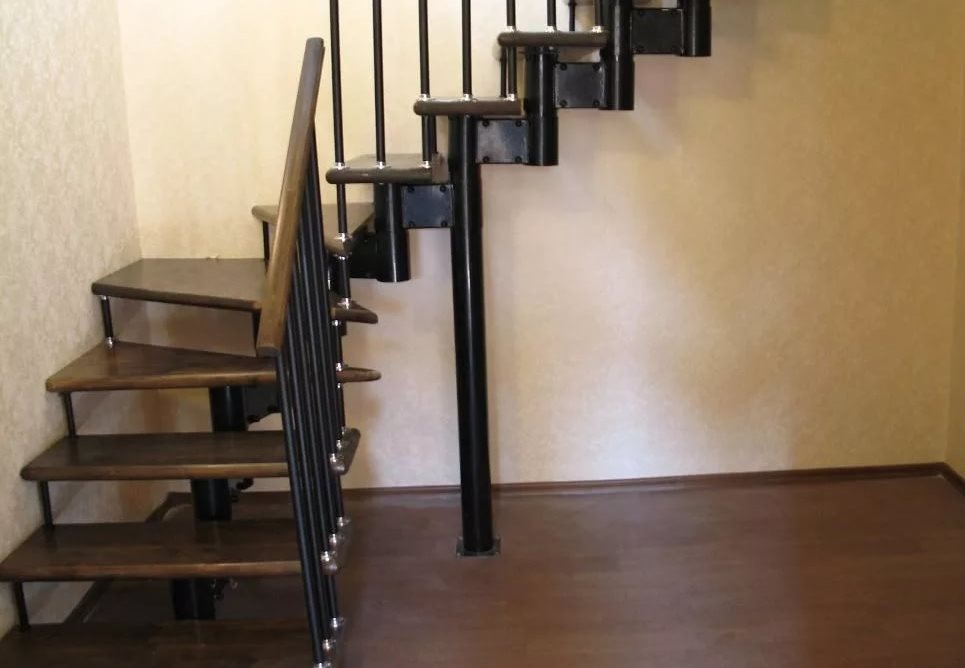

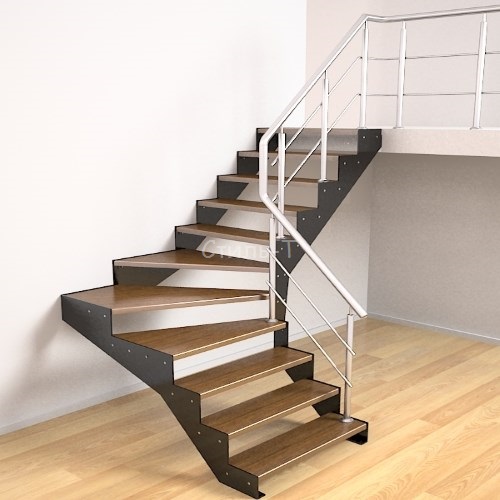

Лестница на монокосоуре с забежными ступенями: плюсы и минусы

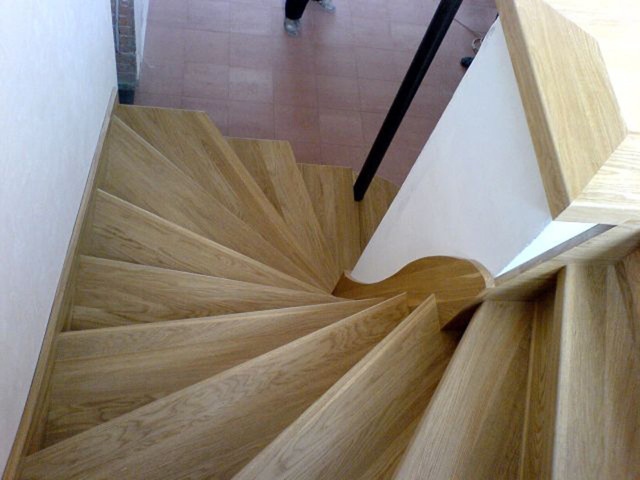

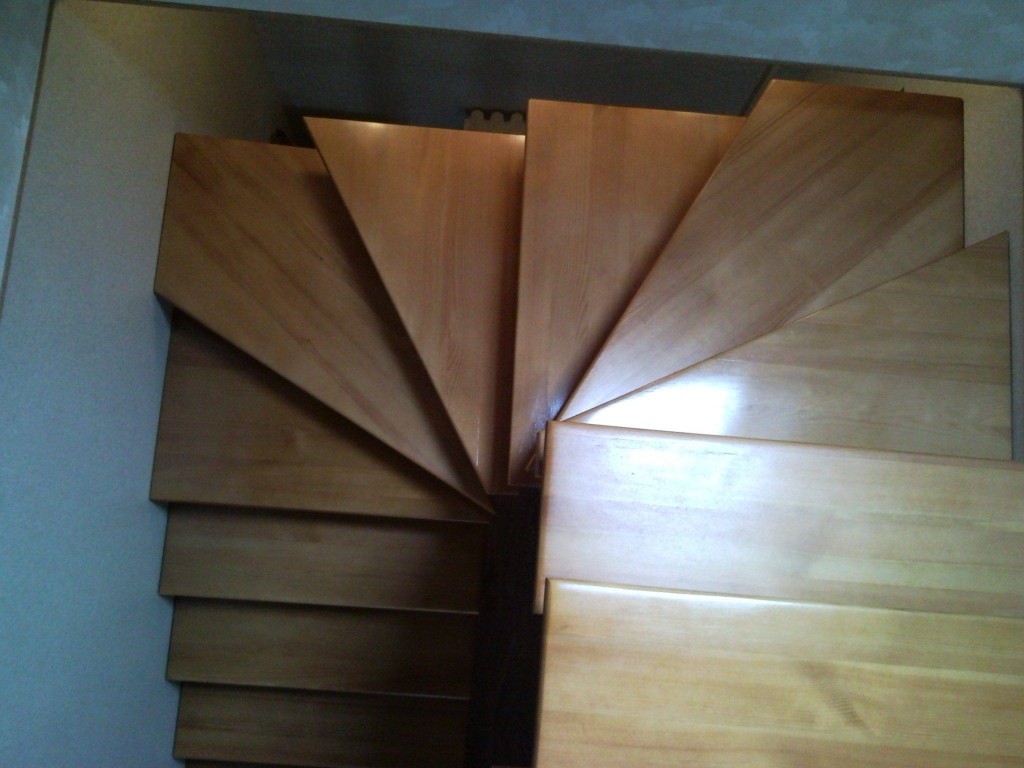

Ступеньки, которые расположены по кругу (непрерывно) – забежные. Они имеют неодинаковую ширину: по внутреннему краю ширина проступи меньше, чем по внешнему, однако не может быть меньше 10 см. Зато размер ступенек одинаковый на осевой линии изделия.

Лестница на монокосоуре с забежными ступенями имеет 2 разновидности:

• Разворот которой составляет 90 градусов (Г-образная).
• Разворот – 180 градусов (П-образная).

Плюсы забежных ступеней

• Визуально увеличивают помещение.
• Занимают немного места.
• Красивый внешний вид.

Их минусы

• Лестницы менее комфортны, чем аналоги с площадками.
• Подъем вызывает дискомфорт (физиологический).
• Трудно производятся расчеты для изделия.
• В случае неправильной конструкции лестницы с забежными ступенями увеличивается риск падения, поэтому ее проектирование требует ответственности.

Лестница на монокосоуре с забежными ступенями: некоторые характеристики

Изделие не имеет лестничной площадки, а направление изменяет из-за разной ширины ступенек (ширина по внутреннему краю меньше, чем по внешнему). Она должна быть правильно спроектирована, дабы избежать возможных неприятностей:

• 12 – 22 см высота одной ступени.
• 20 см – глубина ступени посередине.
• 4 см – выступ края проступи.
• Минимум 2 м – промежуток между лестничным маршем и перекрытием.
• Внешний край ступени должен иметь глубину не больше 40 см, внутренний – 10 см.

Каркас лестницы на монокосоуре предполагает одну либо две сборных части, их монтаж проще, чем модульных аналогов. Чтобы каркас и проем совмещались, производятся точные замеры. Крепление лестницы возможно к полу высшего этажа, потолку или к проему.

Цена на лестницы на монокосоуре

Изделие стоит дороже, если:

• Для придания элегантного вида места соединения каркаса и подступенков сделаны бесшовными.
• Каркас делится на части, они соединяются специальных приспособлений. Аккуратный вид придается с использованием пластмассовых колпачков-заглушек.
• Больше проступь ступеней и ширина лестницы.
• Ступеньки сделаны из дерева твердых пород.

Цена на лестницы на монокосоуре зависит от проектирования, монтажа, сложности изготовления.

Где купить лестницу на монокосоуре

Конструкция с каркасом из металла вписывается в интерьер загородного дома, производственного помещения, офиса. Независимо от места использования можно сделать ее на заказ, что позволяет получить универсальную конструкцию с учетом пожеланий заказчика относительно формы, материала, размера.

Можно приобрести изделие в специализированных фирмах: посмотреть каталог лестниц на монокосоуре и получить квалифицированную помощь сотрудников, если при выборе изделия возникнут трудности.

Срок изготовления лестницы на косоуре невелик. В магазине есть детали. Конструкция быстро монтируется, монтаж может быть выполнен самостоятельно. Лестница без труда вписывается в помещение любой формы. Она выдерживает нагрузки до 900 кг.

Косоур – это надежная и простая конструкция, поэтому ремонтируется и обслуживается без труда.

Строительные нормы

Г-образный марш на косоурах, тетивах проектируют, придерживаясь СНиП 31-02:

• минимальная ширина межэтажной системы — 0,9 м. Проем можно делать уже, если есть еще один выход со второго этажа, узкая лестница затруднит эвакуацию людей в случае пожара. Стандартная ширина лестницы в доме — 1,2-1,5 м;
• высота прохода — не менее 2 метров, от ступени до перекрытия должно быть на 10-20 см больше среднего роста человека;
• угол наклона — для внутренних конструкций оптимально 40 градусов. Допускается колебание уклона в пределах 30-45 º, для уличных систем — 10-25º. Слишком маленький наклон увеличивает площадь под лестницу, а слишком большой — снижает безопасность спуска-подъема. Нестандартные варианты — гусиный шаг (45-65º);
• ступени — не более 18 в одном пролете. Ширина — 21-35 см, чтобы не менее 90% площади стопы опиралось на ее поверхность. Ширина забежных проступей по центру — не менее 20 см, в узкой части — минимум 10 см;
• шаг — 15-20 см;
• высота перил — от 90 см. Ограждения должны выдерживать горизонтальную нагрузку не менее 100 кг.

Что нужно учесть, чтобы сделать конструкцию максимально безопасной

Чтобы свести на нет возможные неприятности от недостатков забежных ступеней, лестницу нужно правильно проектировать, учитывая при ее расчете следующие нюансы:

• глубина внешнего края ступени должна быть не более 400 мм, а внутреннего – не меньше 100 мм;
• середина каждой ступени в глубину должна составлять минимум 200 мм;
• по высоте каждая ступень может занимать от 120 до 220 мм;
• максимальный выступ края проступи должен равняться 40 мм;

• при расчете г-образной лестницы нужно соблюдать следующие формулы:
  • для комфортного использования – а (глубина ступени) — в (высота подступенка) = 120 мм;
  • для максимальной безопасности – а + в = 460 мм;
  • формула шага – 2в + а =620 (600-640) мм.

• при строительстве п-образной лестницы, междумаршевый промежуток не должен быть меньше четвертой части ширины ступенек. В противном случае забежные ступени с внутреннего края будут слишком узкими;
• промежуток между перекрытием и лестничным маршем должен быть минимум 2 м.

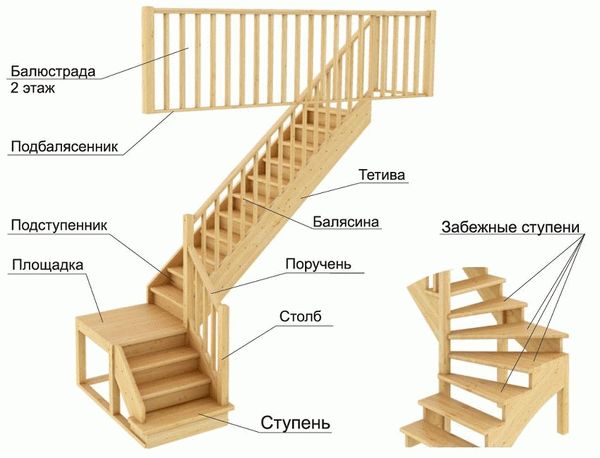

Виды поворотных маршевых лестниц

Маршевые лестничные системы могут быть прямыми и поворотными. Прямые марши в частных домах используются в том случае, когда габариты комнат достаточно просторны для установки длинного прямого пролета. Чаще всего для соединения первого и второго этажа используют деревянные поворотные системы. Так, встречаются лестницы из дерева на второй этаж с поворотом на 90 и 180 градусов. Их называют соответственно Г-образные и П-образные.

Марши Г-образных лестниц могут соединяться между собой площадками, двумя забежными (поворотными) ступенями, тремя поворотными ступенями. Чем больше число поворотных ступеней, тем менее удобным будет перемещение по ним. Конструкции лестниц, установленные в углу и имеющие ограждение, включают в свою конструкцию угловой (опорный) столб, на котором крепятся забежные ступени, балясины и тетива. Угловой столб устанавливается на основание или может быть вывесным.

Конструкции лестниц с поворотом на 90 градусов

П-образные системы лестниц конструктивно решаются через поворотную площадку или забежные ступени. При обустройстве П-образной лестницы важным моментом является то, что ограждение лестницы в верхней проекции не должно пересекаться, поэтому важно правильно рассчитывать лестницу на второй этаж. Как в П-образных, так и в Г-образных поворотных лестницах, использование забежных ступеней позволяет максимально сэкономить пространство комнаты.

В пространстве под лестницей обустроена зона отдыха

Формы лестниц для дома

Лестницы для любого частного или многоквартирного дома – это важный функциональный элемент. Конструкцию и тип лестницы определяет радиус ее кривизны. Так, все подъемные установки делятся на прямые и криволинейные.

На сегодня, существуют такие виды лестниц:

1. Прямая конструкция. Это наиболее простая конструкция, состоящая из одного лестничного марша, ключевые элементы которого равны между собой по размерам. Часто прямую лестницу ставят посередине холла или вдоль стены в длинном коридоре. Недостатком является то, что для ее размещения конструкции с правильным углом наклона требуется достаточно большая площадь.
2. Поворотная (угловая). Поворотная лестница состоит из двух или более прямых маршей, которые соединяются поворотной площадкой. Такие конструкции могут совершать поворот на 90 (Г-образная) и 180 градусов (П-образная).
3. Винтовая (круговая) лестница. Конструкция представляет собой основу в виде прочного деревянного столба или металлической трубы, вокруг которой, по спирали, располагается лестничный марш.

Лестница для дома может быть различной формы: прямой, поворотной или винтовой

Лестницы любого вида может быть выполнена из дерева, металла, бетона. Кроме того, лестницы любой формы могут быть расположены на косоурах (одном или двух), больцах, тетивах.

Наиболее простой лестницей, которую достаточно просто можно сделать самостоятельно, считается прямая деревянная, на косоурах.

Вычисляем угол лестницы в частном доме

Достичь идеального угла подъема поможет соблюдение следующего правила. Настоятельно рекомендуется, чтобы высота каждой ступени колебалась в пределах от 150 до 180 см. Поможет сделать подъем более плавным – правильно подобранная ширина ступенек – от 280 до 300 мм.

Чем больше граждане придерживаются указанных показателей, тем удобнее передвигаться вниз и вверх. В дальнейшем интересующие значения вычисляются на основании математической формулы.

Речь идет об уравнении: 2х+у = 580:660 мм. В этой формуле х отражает максимальную высоту имеющихся ступеней, а у – их максимальную ширину. Важно запомнить, что указанная формула справедлива, только в отношении тек конструкций, где размер ступени не превышает 140-145 мм. Если речь идет о нестандартной конструкции, то в этом случае используется другая формула: х+y, где оба параметра имеют значение, как и в формуле, указанной выше.

Проведя необходимые математические изыскания, строителями была составлена следующая таблица, где указан допустимый угол подъема:

• При ширине ступени 200 и высоте 200 – удобный угол равняется 45 градусам;
• 260х170 – 33 градуса;
• 340х130 – 21 градус;
• 400х100 – 14 градусов.

Строители акцентируют внимание на том, что указанные значения носят относительный характер. Сейчас даже существуют онлайн калькуляторы для подобных расчетов.

Рассмотрим основные разновидности деревянных лестниц.

Винтовые лестницы

Конструкция винтовой лестницы представляет из себя столб, к которому по спирали крепятся ступени.

Винтовая лестница редко используются в качестве основной, но ее роль в доме определяется не только функциональным назначением. Как правило, винтовые лестницы являются яркой, зрелищной частью внутренней архитектуры помещения, имеющей самостоятельное художественное значение.

Винтовые лестницы довольно часто устанавливают в реконструируемых помещениях, где, в связи с технологическими причинами, другие лестничные конструкции использовать затруднительно. При высоте потолков от 3 м винтовые лестницы позволяют экономить площадь помещения, наряду с этим, они обеспечивают самый короткий путь с одного этажа на другой при крутизне ступеней 26 — 29 градусов. Во вновь строящихся домах такие лестницы проектируются, из соображений эстетики или для экономии места. Они хороши для перемещения в зимний сад или из цокольного этажа многоуровневого дома, также могут использоваться как вспомогательные лестницы, ведущие к техническим выходам из помещения.

Маршевые лестницы

Этот вид лестниц состоит из маршев – блоков ступенек, число которых в одном марше может колебаться от 3-5, до 13-15. Отсюда и название – маршевые лестницы.

Маршевая лестница на косоурах или тетивах с крутизной подъема 26 — 29 градусов является самым распространенным и в тоже время древнейшим видам.

Данный вид лестницы хорош в помещении, где не возникает вопрос экономии места, она обеспечивает максимум прочности при минимуме соединений. Лестничный марш может быть прямым или криволинейным, а лестничные площадки квадратной, прямоугольной или полукруглой формы.

На площадке лестница может делиться на две ветви.

Лестницы комбинированные

Комбинированные лестницы в последнее время становятся всё более модными и востребованными.

Практически все лестницы, не являющиеся строго маршевыми или винтовыми, можно считать комбинированными.

Если в конструкции и в отделке лестниц используются различные сочетания материалов, их также называют комбинированными.

На данный момент мы можем предложить Вам комбинации металла, бетона и дерева.

Практически все современные малогабаритные и модульные лестницы с точки зрения материалов, из которых те сделаны, являются комбинированными.

Лестница на косоурах

Лестницы на балках, которые поддерживают основание лестницы. Косоур представляет собой две наклоненных и поставленных сбоку лестницы балки, предназначенные для поддержки лестницы из дерева. Косоуры обычно выполняются прямымого вида.

В случае, когда прямой косоур (т.е. лестничные ступени заключаются посреди двух прямых балок) в таком случае лестничный марш выглядит как прямой. В 90% случаев лестницы на косоурах выполняют из дерева. Жилье в итоге обретает довольно респектабельный, красивый и солидный вид.

Лестницы на тетивах

Несмотря на необычный облик, это классический тип лестниц.

Их располагают в гостинных и холлах, что зачастую позволяет сделать их своеобразной изюминкой дома.

Такой тип лестниц, впрочем, как и деревянная лестница на косоурах, выполняется в двух исполнениях: закрытая (с подступенками) и открытая конструкция.

Такой тип лестниц отличается более надежной конструкцией в сравнении с лестницами на косоурах.

Плотность дерева, древесины

Плотность древесины (плотность дерева)— это отношение массы древесины к ее объему. (Плотность различных пород дерева в таблице.) Выражается плотность в кг/м3 . Плотность древесины зависит от ее влажности. Все показатели физико-механических свойств древесины определяются при влажности 12%. Между прочностью и плотностью существует тесная связь. Более тяжелая древесина, как правило, является более прочной. Плотность определяется массой древесного вещества в единице объема.

Проектирование правила и нормы

Чтобы спуск и подъём по лестнице был как можно более удобным, при проектировании лестницы на второй этаж следует придерживаться точного соотношения между расстоянием, на которое человек передвигается вперёд, и расстояние, на которое он опускается или поднимается. В современном строительстве для определения этого соотношения применяются термины «ширина проступи» и «высота подступенка» Под «высотой подступенкой» подразумевается вертикальное расстояние между верхними плоскостями двух последовательных ступений. Под «шириной проступи» — расстояние между передними краями соседних ступений.

Угол наклона лестничного марша должен составлять не менее 20 градусов, ширина ступений — не менее 100 см, а глубина проступи-не менее 25см. Удобные для хотьбы углы наклона лестничного марша изображены в таблице приведённой ниже.

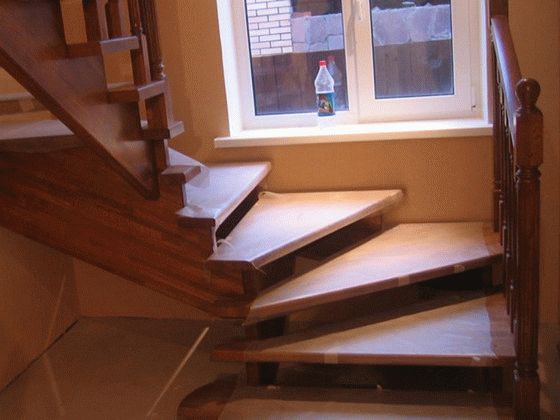

Лестница с забежными ступенями своими руками: особенности изготовления

Конструкция забежной лестницы считается сложной – ее весьма трудно рассчитать и так же непросто изготовить своими руками. Но, как говорится, для мыслящего человека, нет ничего невозможного – изготовление лестницы с забежными ступенями в этом отношении не является исключением. Здесь главное – правильно продумать последовательность работ, которую условно можно разбить на два основных этапа.

И завершает процесс изготовления лестницы с забежными ступенями такой процесс, как установка балясин и перил. О том, как это делается, можно почитать в других статьях нашего сайта.

И в заключение темы о том, как изготавливается лестница с забежными ступенями, скажу несколько слов о материалах, из которых она изготавливается. В принципе, здесь все, как и в случае с лестницами других конструкций – самыми распространенными вариантами является металл, древесина и их комбинация. Проще всего в плане крепления отдельных элементов и вообще монтажа изготовить лестницу на металлическом каркасе – с деревом дела обстоят несколько сложнее, так как для работы с ним необходима масса специализированного оборудования. В первом варианте понадобится только болгарка и сварочный аппарат – в противовес этому преимуществу можно выдвинуть такой недостаток, как скрипучесть, происходит это из-за комбинирования материала – как ни крути, а все равно придет тот час, когда появятся скрипы.

Возведение лестницы с забежными ступенями

Разобравшись с расчетной частью, давайте посмотрим, как мастер изготавливает подобную конструкцию.

Изготовление и подготовка помещения

Итак, наблюдать и описывать мы будем монтаж поворотной лестницы на 90 градусов, инструкция будет пошаговой.

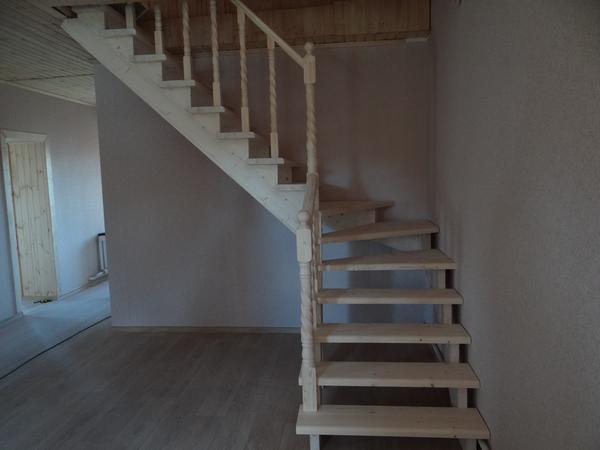

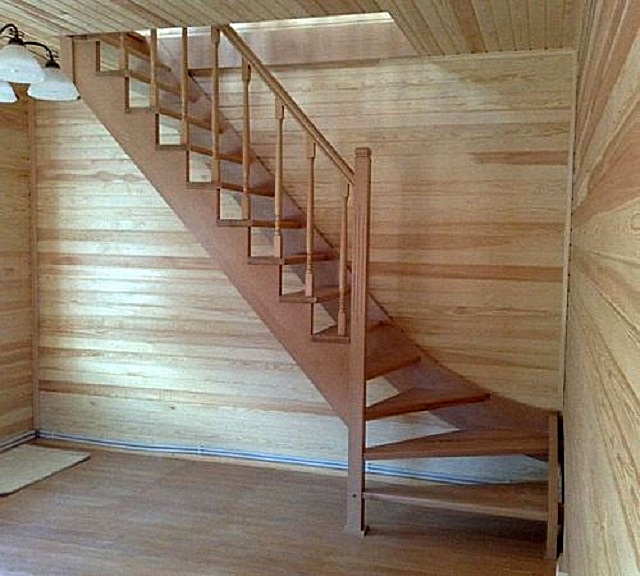

Забежные лестницы в деревянных домах устанавливать проще

• Вам потребуется много пиломатериала. Доски должны иметь приблизительно следующие параметры: для ступеней ширина от 30 мм; для подступенков – от 20 мм; для косоуров и тетив – от 40 мм; для облагораживания проема – от 25 мм; столбы 100*100 мм и более.

Совет! Луше всего покупать клееное дерево, так как оно очень прочное, отлично высушено и имеет хорошую геометрию.

• Начинаем с того, что вырезаем доски нужной конфигурации, чтобы облагородить дверной проем. Как видите, установка происходит в деревянном доме, поэтому процесс пойдет быстрее, ведь все крепиться будет на саморезы.

Совет! Берите только оцинкованные саморезы, так как они прочнее и не подвержены коррозии. Предварительно перед вкручиванием всегда насверливайте под них отверстия меньшего диаметра, чтобы не допустить раскалывания досок.

• Данные элементы рекомендуется скруглить на углах фрезером на видимых сторонах.

Лестница деревянная с забежными ступенями – облицовка проема должна стоять строго по уровню

• Каждая сторона облицовки проема должна быть выставлена по уровню, и надежно зафиксирована. К торцевой части мы будем крепить внешний косоур, поэтому, она должна справиться с нагрузкой.
• Крепим облицовку, мы на капитальные балки, поэтому крепеж должен быть достаточной длины, чтобы доходить до этого несущего элемента.

Лестницы забежные из дерева – разметка косоуров

• Далее мастер взялся за изготовление косоуров верхнего марша. Чтобы элементы получились полностью одинаковой формы, их рекомендуется совместить и размечать одновременно. Также возможно использовать уже один готовый косоур в качестве трафарета под остальные.

Малка-угломер неплохо выручит при разметке

• Для правильной разметки мы должны четко знать угол наклона марша, способ связки элементов с опорными столбами и четкие размеры ступеней. Поможет в работе металлическая линейка (ей работать лучше, чем рулеткой, так как последняя может давать погрешность), угломер, столярный угольник, карандаш.

Разметка ступеней по угломеру

• Вырезы под ступени отмечаем по угломеру, угольнику или самодельному шаблону, который изготавливается под нужные габариты ступеней.

Деревянные лестницы, забежные ступени – вырезаем пазы

• Далее заготовку необходимо распилить по разметке. Используем для этого циркулярную пилу и ручную ножовку. Первой прорезаем основную часть, а второй – дорезаем углы с обратной стороны. Следите за ровностью спилов, так как от этого будет зависеть правильность установки ступеней.

С обратной стороны косоур можно усилить

• Таким же образом изготавливаем остальные косоуры.

Лестницы с забежными ступенями деревянные – разметка стен

• Далее выполняем разметку стен под будущую лестницу. Внутренняя часть конструкции будет привязываться к ним напрямую.
• Ориентируемся все время по уровню и по проектным величинам.

Разметка забежных ступеней

• Забежные ступени вырезаются из большого прямоугольного щита, который предварительно необходимо разметить.

Вырезаем ступени

• Затем щит кроится по разметке. Попутно постоянно перепроверяйтесь, чтобы не испортить большой и достаточно дорогой деревянный элемент.

Распиловка ступеней марша

• Готовим ступени для марша. В рассматриваемом случае, мастер использует готовые элементы, которые он подрезает по глубине и ширине. Вы можете поступить также или сделать их самому из любых досок, которые также отрезаются под нужные размеры и склеиваются в одну деталь.

Изготовление фальшь подступенков

• Дальше мастер принялся за изготовление фальшь подступенков. Для этого он нарезает доски на рейки определенной толщины и шлифует один край у них, который будет лицевым.

Расчет лестницы на второй этаж из дерева с поворотом на градусов

До начала работы требуется подготовить чертеж, где скрупулезно отмечены все составляющие конструкции. Для этого пользуются расчетными формулами либо компьютерными программами.

Чтобы составить точный выверенный проект лестницы с поворотом на 90, важно знать следующие величины:

• Ширина марша. Исходить важно из собственных пожеланий, однако, она не должна быть меньше 80 мм.
• Длина проекции лестничного проема от последнего верхнего подступенка до угла центральной забежной ступени.
• Ширина ступени. Минимальная 120 мм.
• Высота ступени. Максимальная 220 мм.

Расчет под реальные размеры забежных ступеней выполняется на миллиметровой бумаге. Для этого вычерчиваются два прямоугольника, изображающие марши с известными параметрами, переведенными в масштабные значения, с линией, проходящей через их центры. Они соединяются дугой окружности, через которую пройдет радиус центральной забежной ступени. От нее выполняют раскладку элементов, следя за оптимальной и равномерной шириной.

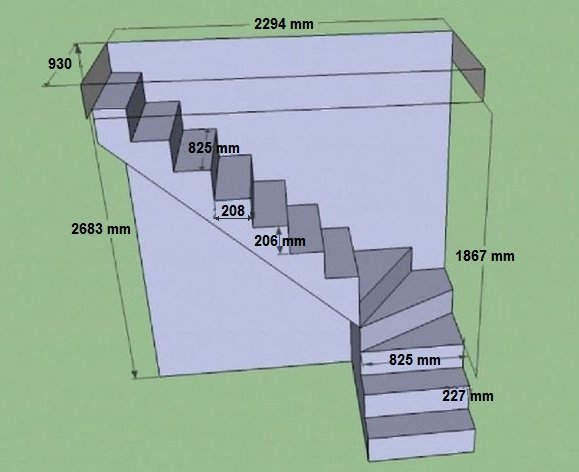

Пример: двухмаршевая лестница с длинным и коротким пролетом в 8 и 2 ступени соответственно. Забежные ступени в количестве трех штук располагаются под углом 30?. Конструкция имеет следующие параметры: длина проема – 2294 мм, ширина – 930 мм, высота до перекрытия – 2683 мм. Длина ступеней – 825 мм, ширина – 208 мм, высота подступенка – 206 мм. Остается обозначить реальные размеры каждой детали на бумаге и можно приступать к раскрою.

Самостоятельное изготовление забежных лестниц

П-образная лестница

Современные лестницы могут быть деревянными, металлическими, бетонными и даже стеклянными. Часто встречаются конструкции, при изготовлении которых применяются разные материалы. При этом их несущий каркас выполняется из металла или бетона, а ступени могут быть, например, деревянными или стеклянными.

Наиболее популярными являются деревянные лестницы с поворотом на второй этаж. Они значительно легче остальных конструкций и отличаются от них красотой и изяществом.

При изготовлении забежных лестниц особое внимание нужно уделять качеству материалов. Применение некачественной продукции приведет к тому, что конструкция получится недолговечной, а в некоторых случаях и небезопасной в эксплуатации. Выбирая материалы, нужно обязательно осматривать их визуально на предмет наличия разного рода дефектов и повреждений. Убедившись в их отсутствии, можно приступать к ознакомлению с сопровождающей документацией.

Пошаговая инструкция

Вначале устанавливается ступень-биссектриса и косоуры, затем крепятся остальные детали

Несмотря на кажущуюся сложность конструкции, деревянную забежную лестницу возводят и собственноручно. Начинают этот процесс с изготовления косоуров, для чего изготавливают специальный шаблон, используя который легко выполнить данную операцию.

Далее желательно придерживаться пошаговой инструкции:

1. В столбе, на котором крепится косоур, выдалбливают специальный паз.
2. На стене монтируют основание для забежных ступеней.
3. В верхней части лестницы при помощи металлических уголков крепят косоуры друг напротив друга. В противном случае лестница получится кривой.

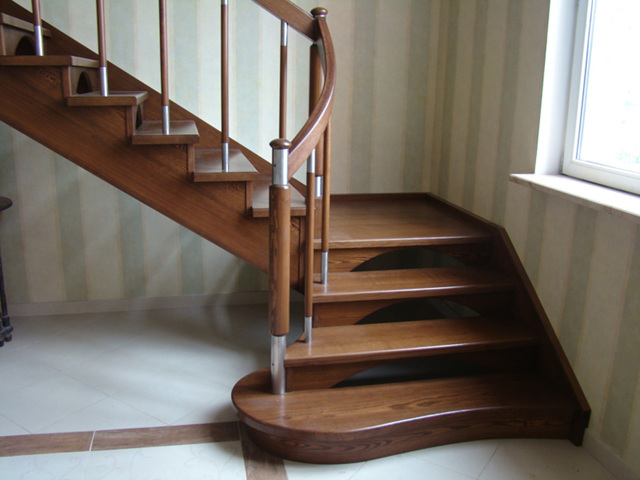

4. Забежные ступени вырезают из заранее подготовленной и размеченной панели. При этом линии разметки должны идти из одного угла этой заготовки. Длина вырезанных ступеней должна быть одинаковой.
5. Собирают все сооружение. Чтобы прикрепить ступеньки к столбу, в последнем вырезают специальные пазы. Если они получатся слишком широкими, ступени в них держаться не будут.
6. Поворотные ступени смазывают клеем и для надежности крепят саморезами. То же самое рекомендуется сделать и с прямыми ступенями.
7. Закончив монтаж ступеней, переходят к установке перил. Существует несколько способов их крепления, например, прикрутив к ступеням саморезами. Еще один вариант – крепление перил к ступеням с помощью шкантов. Для этого в ступенях делают отверстия, заполняют их клеем и вставляют туда шканты.
8. Завершив установку столбиков для перил, их обрезают. Для этого вдоль всех балясин натягивают шнур и надежно крепят его между первым и последним столбиками. Шнур отмечает уровень, по которому обрезают балясины.
9. На обрезанные столбики при помощи саморезов крепят поручень.

Каркасы аналогичных лестниц часто изготавливают из отрезков металлопрофиля, сварив их по форме предполагаемой конструкции.

Этап №– расчёт параметров

При устройстве лестницы с поворотными ступенями на 180 градусов необходимо знать, какие параметры обязательно учитываются и как правильно их рассчитать. По рекомендациям профессионалов, достаточно учесть несколько основных факторов, чтобы конструкция имела презентабельный вид, была удобна и безопасна в эксплуатации.

Высота лестницы

Высотой лестницы является величина, которая выражает расстояние от уровня пола до перекрытия первого этажа. Обычно верхний конец конструкции упирается в потолок. Непосредственно над конструкцией делается проём для удобства передвижения. Следующий нюанс, который необходимо учесть для практичности конструкции, это расстояние от ступени до потолка. Для этого учитывается рост самого высокого человека в семье и прибавляется 10 см.

По нормативным документам стандарт составляет 2 м. Этот параметр должен соблюдаться на протяжении всей лестницы.

Длина лестницы (длина марша)

В тех случаях, когда обустраивается маршевая лестница в 180 градусов с площадкой традиционного типа, её длина приравнивается к длине одномаршевого пролёта или сумме маршей, на которые она разделяется. В последнем случае необходимо прибавлять и длину площадки, которая монтируется между ними.

Если речь идёт о винтовой конструкции, то рассчитать необходимо среднюю длину марша. Замеры нужно определять на расстоянии 50 см от края пролета. Аналогичные расчёты выполняют и для лестницы с забежными ступенями.

Ширина лестницы в частном доме

Шириной лестницы является параметр, выражающий расстояние между двумя поручнями конструкции или от стены до поручня. По стандартам она может составлять:

• 900-1000 мм;
• 1250 мм;
• 1500 мм.

Статья по теме: Преимущества и недостатки стеклянных лестниц [идеи дизайна и варианты исполнения] Многие нормативные документы предполагают определённые стандарты некоторых значений, которые необходимо учитывать при составлении проекта лестницы.

Ширина маршевой лестницы

Определённые параметры ширины маршевой лестницы определяют её функциональность:

• 1500 мм – конструкция, обеспечивающая высокий уровень комфорта;
• 1000-1200 мм – модель с такой шириной гарантирует комфортное пользование;
• 800-1000 мм – это рекомендуемая ширина для конструкции, которая располагается непосредственно у стены;
• параметры меньше 800 мм подходят для устройства конструкций вспомогательного типа.

Ширина маршевой лестницы с забежными ступенями

Для конструкции, обустраиваемой с забежными ступенями, выбор невелик. Минимальная её ширина должна быть 1100 мм.

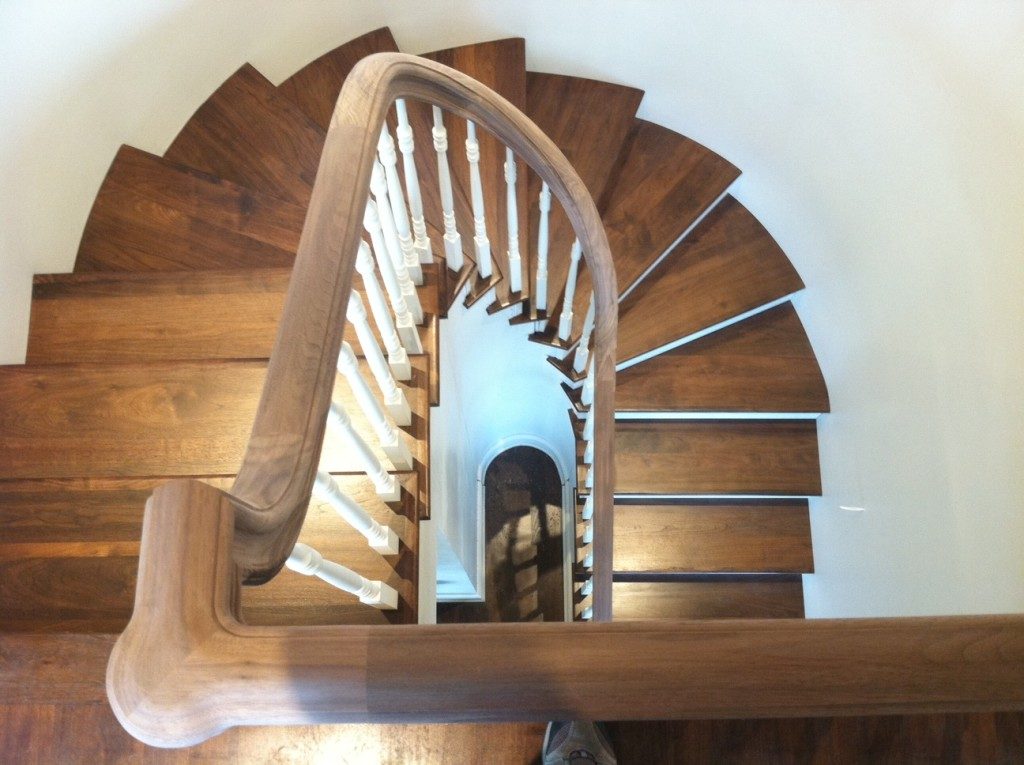

Ширина винтовой лестницы

Винтовая лестница может обустраиваться со следующими параметрами ширины: 1400 мм – для полноценного комфортного использования, 1100 мм – минимальные параметры. Причиной этому является форма забежных ступеней — они сужаются к центру, следовательно, полезная площадь уменьшается. Компенсируется это за счёт ширины устройства.

Угол наклона лестницы (крутизна)

Важным параметром для удобного пользования лестницей является угол её наклона. Для каждого вида он разный. Несмотря на то, что большой угол наклона позволяет значительно сэкономить пространство в доме, лестница становится менее комфортной.

Приведём некоторые нормы, которые обычно используют для устройства лестниц в отношении их крутизны:

• пожарные и хозяйственные виды, устанавливаемые непосредственно на стены – от 75 до 90;
• лестницы приставного типа – от 45 до 75;
• конструкции для жилых помещений – от 20 до 75;
• для пандусов подходят параметры от 0 до 24.

Оптимальным показателем угла наклона для комфортного пользования лестницей в жилых домах считаются параметры от 24 до 37. Если лестница имеет крутизну свыше 45, то спуск необходимо производить только спиной вперёд.

Число ступеней лестницы

Следующий вопрос, на который следует ответить при проектировании, количество ступеней. В этом плане норм не существует. Всё зависит от длины лестницы. Специалисты рекомендуют делать одинаковое количество ступеней в каждом марше. Но, на практике не всегда так получается.

Высота поступи (расстояние между ступенями лестницы)

Оптимальный вариант для комфортного передвижения по лестнице является высота поступи в 150 мм. Часто при устройстве конструкции возникает проблема лишней высоты. Её легко устранить путём регулирования этого параметра между первой и второй ступенькой или последней и предпоследней.

Шаг лестницы (ширина ступени)

Удобное перемещение по лестничной конструкции обеспечивает расположение ступни человека на ступени. Обеспечить это может только ширина элемента не менее 230 мм. Реально в обиходе можно встретить лестницы с шагом и 100 мм, но удобства достичь в этом случае невозможно. Часто это заканчиваются травмами. Привносят неудобство в использовании и ступени шириной свыше 650 мм, так как через них постоянно сбиваются и оступаются.

Ширину ступени увеличивают посредством обустройства некоторого её нависания над опорой. В этом случае имеются свои нормы. То есть, нависать ступенька не должна больше, чем на 50 мм.

Это рекомендуемые значения для безопасного передвижения

Длина ступени лестницы

Параметр длины ступеньки определяется строением деревянной лестницы. В том случае, если она состоит из двойной тетивы, длина ступеньки равна расстоянию между ними (минимальное значение — 80 см). Конструкция на косоуре предполагает длину элементов по желанию заказчиков.

Статья по теме: Лестница на чердак: какую лучше выбрать и как самостоятельно установить?

Длина ступени соответствует ширине лестничного марша
