Высота, ширина и длина ступени лестницы по ГОСТ

Этапы изготовления деревянной лестницы

Сборка лестницы состоит из нескольких этапов, каждый из которых имеет очень большое значение.

1. Проектирование и расчет. В зависимости от конкретных задач и места расположения лестницы, подбирается ее тип и выполняются инженерные расчеты. На этом этапе мы ниже остановимся более подробно, он играет решающую роль.
2. Выбор и покупка материалов. Надо определяться не только с сортом древесины, но и с линейными размерами и общим количеством пиломатериалов. Одновременно следует покупать элементы для дополнительного декора, метизы.
3. Подготовка элементов. Эти работы имеют отличия, связанные с особенностями конструкции лестницы. По одной системе готовятся детали для винтовой, и совсем по другой для маршевой.
4. Сборка конструкции. Лестница собирается по определенному алгоритму, у нее нет неответственных элементов. Каждый узел очень важен и при нарушении его устойчивости страдает вся конструкция.
5. Заключительная отделка. Поверхность деревянной лестницы покрывается различными пропитками, лаками или красками. Такие покрытия выполняют две задачи: увеличивают срок эксплуатации и улучшают внешний вид сооружения.

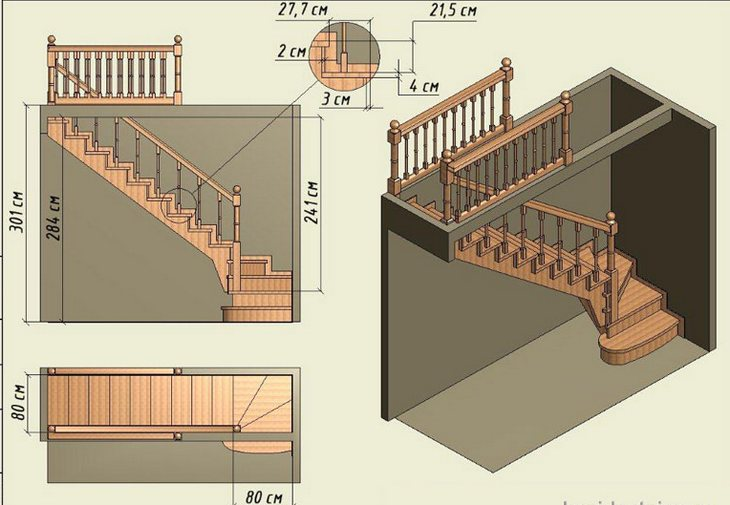

Основные элементы, виды лестниц из дерева

1. Косоур, тетива — опоры, на которых монтируются ступени. Есть лестницы на моно-, стереокосуре. Как вариант, без несущих балок — с опорой на стальной крепеж (больцы), вмонтированный в стену.
2. Ступени, состоящие из проступи и вертикального элемента — подступенка. Поскольку подступенки не несут практической функции, можно делать марши без них. С подступенками — закрытая конструкция, без них — открытая. Рядовые проступи образуют марш. Фризовые — крайние элементы системы, примыкающие к полу на первом и втором этаже. Забежные — с узкой внешней частью и широкой внутренней, используют при проектировании поворотных и винтовых лестниц.
3. Перила — ограждения из вертикальных стоек-балясин и горизонтального поручня, укрепленного на них сверху. Устанавливают по внешнему краю марша, как защиту от падения и декоративную деталь.

Основные виды лестниц:

• винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;

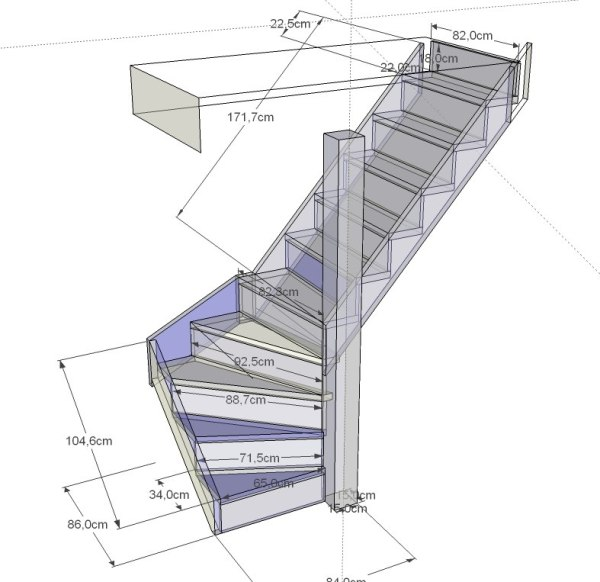

• поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
• маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.

Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.

Виды и конструктивные особенности лестниц

Несмотря на большое количество видов и моделей лестниц, в базовый комплект каждой входят одни и те же элементы:

• Ступени. Горизонтальные поверхности, на которые наступает человек при спуске/подъеме.
• Тетивы и косоуры. Основные поддерживающие детали, которые обычно расположены по бокам ступенек.
• Ограждения. Представлены перилами, балясинами, стойками и поручнями вдоль прилегающей стены.
• Балки, больца и столбцы. Это вертикальные поддерживающие опоры.

По типам конструкций лестницы делят на три основных вида:

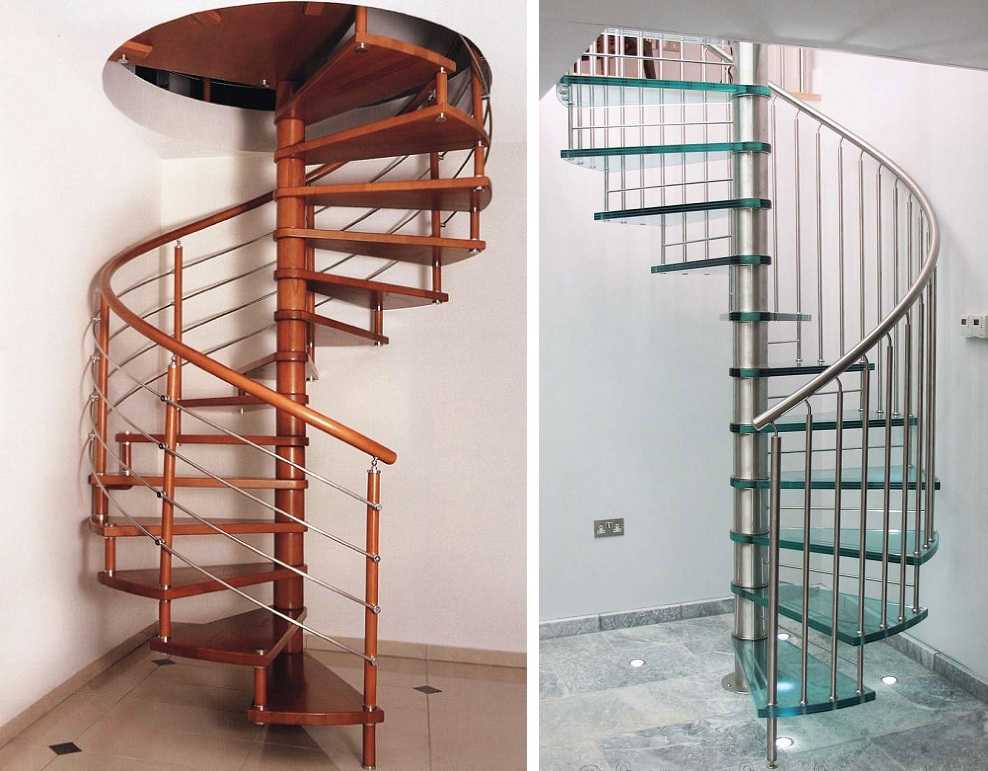

• Винтовые. Они представляют собой закручивающуюся спираль и устанавливаются в помещениях, где мало места. Примеры винтовых лестниц каждый видел в исторических фильмах, где демонстрировались подъемы в высокие башенки старых дворцов.
• Больцевые. В конструкции таких лестниц используют каркас из крепления для каждой отдельной ступени и наборные стойки. Основная нагрузка переносится на потолок и пол.
• Маршевые. Наиболее распространенный вариант, в котором используются либо косоуры (закрытые модели), либо тетивы (открытые модели).

Последний тип в свою очередь классифицируется на подвиды в зависимости от формы лестницы:

• Прямые. Самый примитивный вариант, когда элемент не имеет поворотов и занимает много места.
• Г-образные или простые двухуровневые. В них два марша (секции лестницы) размещаются по отношению друг к другу под углом в 90 градусов.
• П-образные. Более сложная конструкция предполагает наличие двух параллельных маршей, между которыми располагается либо межъярусная, либо этажная площадка (пролет)
• Закругленные или радиальные. Конструкция отдаленно напоминает винтовую лестницу, а количество поворотов не ограничено, но выход с марша по направлению должен совпадать со входом.
• Трехсекционные. Сложная модель, которая представляет собой двойную Г-образную лестницу.
• Трапециевидные. Самый затейливый вариант, который не имеет ограничений по выбору угла между маршами. Эта креативная модель идеально подходит для помещений нестандартных форм, так как может под них подгоняться.

Кстати, существует и отдельная категория лестниц — комбинированная. В ней сочетают различные модели. Обычно необходимость в таких сложных элементах возникает в помещениях неправильных форм.

Лестницы

Ширина марша лестниц, доступных МГН, должна быть, как правило, не менее 1,35 м. При расчётной ширине марша лестницы 2,5 м и более следует предусматривать дополнительные разделительные поручни.

Все ступени в пределах марша должны быть одинаковой геометрии и размеров по ширине проступи и высоте подъёма ступеней. Допускается изменять рисунок проступей нижних ступеней первого марша открытых лестниц (п. ).

Ширина проступей лестниц, кроме внутриквартирных, должна быть не менее 0,3 м, а высота подъёма ступеней – не более 0,15 м. Уклоны лестниц должны быть не более 1:2. Ступени лестниц на путях движения инвалидов и других маломобильных групп населения должны быть сплошными, ровными, без выступов и с шероховатой поверхностью. Ребро ступени должно иметь закругление радиусом не более 0,05 м. Боковые края ступеней, не примыкающие к стенам, должны иметь бортики высотой не менее 0,02 м (п. ).Пандусы

Максимальная высота одного подъёма (марша) пандуса не должна превышать 0,8 м при уклоне не более 8%. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10%. В исключительных случаях допускается предусматривать винтовые пандусы.

Ширина пандуса при исключительно одностороннем движении должна быть не менее 1,0 м, в остальных случаях – принимать по ширине полосы движения согласно

Площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна быть глубиной не менее 1,5 м (п. ).Несущие конструкции пандусов следует выполнять из негорючих материалов с пределом огнестойкости не менее R60, а ограждающих конструкций помещений пандусов – не менее R120 (п. ).

Следует предусматривать бортики высотой не менее 0,05 м по продольным краям маршей пандусов, а также вдоль кромки горизонтальных поверхностей при перепаде высот более 0,45 м для предотвращения соскальзывания трости или ноги (п. ).Поручни

Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, у лестниц – на высоте 0,9 м, а в дошкольных учреждениях также и на высоте 0,5 м.

Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей её высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 0,3 м (п. ).

На верхней или боковой, внешней по отношению к маршу, поверхности поручней перил должны предусматриваться рельефные обозначения этажей. Размеры цифр должны быть, не менее, м: ширина – 0,01, высота – 0,015, высота рельефа цифры – не менее 0,002 м (п. ).

На какой высоте нужно оборудовать перила в жилом доме

Высота перил на лестнице в жилых домах по ГОСТ СНиП зависит от размеров самой лестницы:

• Для конструкций, высота которых составляет 6 или более метров, перила должны располагаться не выше чем на 1 метр от поверхности ступеней.
• Высота перил на лестнице ниже 6 м в частном доме может составлять 90 см.
• Ограждающие конструкции нужно сооружать и для пандусов, которые все чаще устанавливаются в многоквартирных жилых зданиях. При этом их высота может составлять 70 и 90 сантиметров, чтобы обеспечить возможность комфортного передвижения стоя или сидя в инвалидном кресле.

Соблюдение этих правил дает возможность обеспечить полную безопасность всех жильцов дома, независимо от их возраста и физического состояния.

О материале ограждений

Выше мы уже сказали, что оптимальным материалом для изготовления детских ограждений является нержавеющая сталь. Во-первых, она не поддается коррозии, что делает эти ограждения практически вечными. Во-вторых, за ней легко ухаживать. Не нужно тратить время и средства для ежегодного окрашивания лестничных ограждений. В-третьих, их легко дезинфицировать, поскольку нержавейка легко переносит агрессивные средства дезинфекции и не теряет при этом внешний вид. Это соответствует требованиям о необходимости проведения профилактической обработки детских перил и ограждений. В-четвертых, нержавеющие ограждения выглядят красиво и не теряют эстетичность с течением времени.

Нержавейка – имеет низкую горючесть, что делает ее особенно ценной сточки зрения пожарной безопасности.

Гладкая нержавеющая труба одновременно выполняет как роль ограждения, так и роль поручня. Так что в прошлое ушли деревянные поручни, оторванные от лестничного ограждения.

Важным нормативным требованием является отсутствие острых углов, выступов, украшений с режущими краями. Нержавеющая труба позволяет данную норму соблюдать.

Лестничные ограждения в детском саду должны надежно оберегать малышей от падений в лестничный пролет. Это основная цель, которую преследуют все нормативные документы. В СНИПах отражен ряд требований к ограждениям в детских садах и школах.

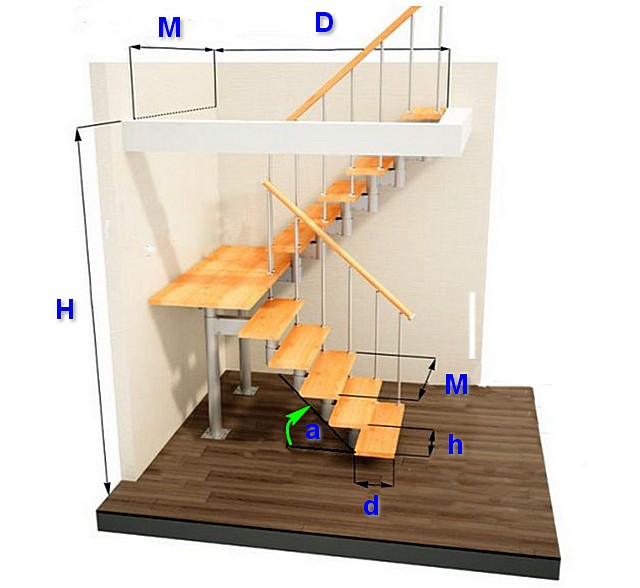

Ключевые параметры лестничных маршей

Все размеры ступеней ГОСТ регламентирует в рекомендациях, требованиях и СНиП. Каждому из них предписано наибольшее и наименьшее значение. Учитывается также принадлежность лестницы к той или иной конструкции и функциональному назначению.

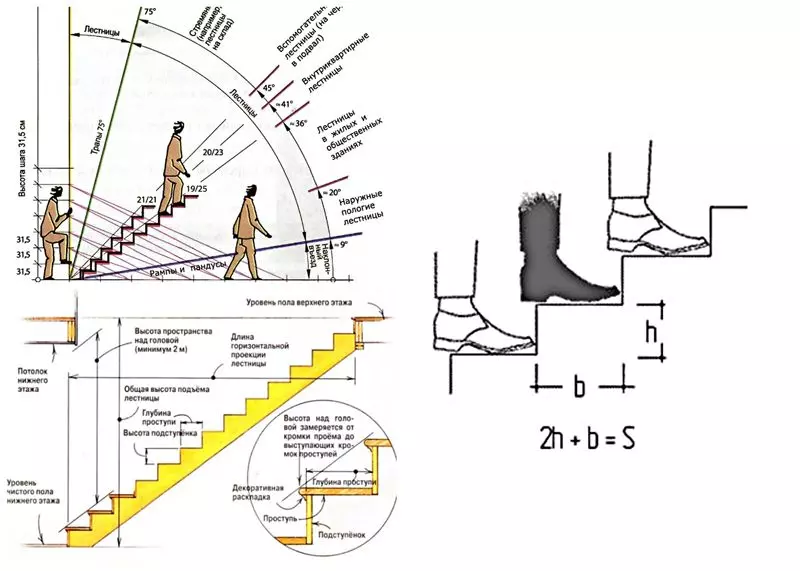

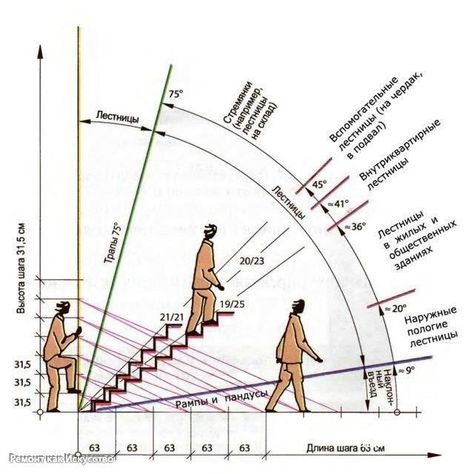

Угол наклона

Этот фактор способен повлиять на удобное и безопасное использование марша. Чем он круче, тем меньшее пространство необходимо для размещения пролета. Но в этом случае возникают сложности при передвижении вверх и вниз. И наоборот, малые значения позволяют с комфортом передвигаться детям и старикам, но для частного дома площадь, которую займет устройство для спуска и подъема — непозволительная роскошь.

От покатости значений зависит непосредственная высота и ширина ступеней лестницы. ГОСТ считает, что оптимально, если она наклонена на 30−45°. Но не запрещены и прочие показатели:

• менее 30° для пологих конструкций;
• компактные, приставные и стремянки — 45−75°;
• для трапов предусмотрена крутизна в 75−90°;
• к 100° приближен наклон пандусов.

На этапе проектирования следует учитывать размеры помещения, в котором будет организован переход между этажами. Для расчета существуют специальные формулы, но удобнее воспользоваться уже разработанными таблицами, где приведены все зависимости от угла размеров ступени. ГОСТ допускает применение этих данных на практике.

Ширина лестничного пролета

Настоящий параметр рассчитывается самым простым способом. Считается, что лестница должна быть рассчитана для одновременного нахождения на ней двух человек независимо от направления их движения. Не принимая в расчет размеры перил и ограждений, этот габарит принят по рекомендации СНиП за 0,9−1 метр.

Учитывая дефицит свободного пространства внутри помещения эти габариты выдерживать сложно. Но минимальное значение — 80−92 см — необходимо выполнять.

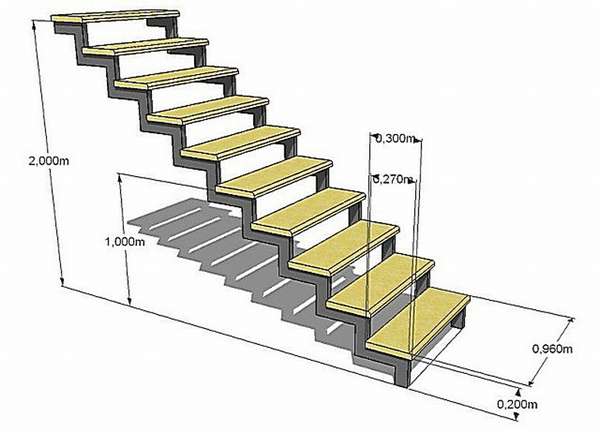

Высота и глубина площадки

Любая ступень состоит из двух частей. Горизонтальная называется проступью, а вертикальная — подступенком. Его размер и считается величиной подъема основного конструктивного элемента марша. К высоте ступенек лестницы ГОСТ предъявляет такие требования:

• он должен быть одинаковым на всей длине пролета, так как изменения собьют ритм движения, что может вызвать получение травмы;
• обеспечивать комфорт как при перемещении вверх, так и вниз;
• глубина должна соответствовать размеру шага среднего человека — 55−65 сантиметров.

Количество основных элементов

Один пролет может состоять и из различного их числа. Обычно эта цифра умещается в предел от 3 до 16. При большей сумме подниматься станет сложно и необходимо предусмотреть место для отдыха. Если ступеней нечетное количество, то пешеход завершит свое перемещение на той же ноге, с которой двинулся в путь. Это очень удобно, но необязательно.

Чтобы вычислить полное расстояние снизу доверху, нужно подсчитать частное между общей высотой лестницы и размером подступенка. Для межэтажных конструкций берется расстояние от чистовых полов нижнего яруса до таких же элементов последнего этажа. Все эти нормативы разработаны на практике для обеспечения удобного и безопасного пользования подъемными элементами дома в повседневной жизни. Поэтому и применяются в тех местах, где человек проводит большую часть своего времени — дома или на работе.

Основные рекомендации ГОСТ

Именно комфортное передвижение и отсутствие травмоопасных факторов является важнейшей задачей всех расчетов и предложений, изложенных в любом нормативном акте. Поэтому при проектировании и строительстве пролетов нужно ориентироваться на такие пожелания:

1. Бытовые лестницы должны быть шириной 0,8 метра, в двухэтажных — 0,9 м, в более высоких — 1,05 метра. Наибольшая величина для жилых построек определена в пределах 1,4 м.
2. Объекты, состоящие из более чем 1 марша, являются одинаковыми по ширине на всей своей протяженности.
3. На встречных пролетах расстояние между ними определяется в 50 миллиметров.
4. Проходные марши могут иметь длину не менее 1,3 метра, а перед входной дверью — 1 метр.
5. Значение угла покатости выбирается около 50°. Минимум — 20°.
6. Высота ступени, т. е. подступенок, рекомендована в диапазоне 12−19 сантиметров. До 21 см увеличиваются подъемники на чердак. Этот показатель для каждого элемента может немного варьироваться, не более чем на 50 мм.
7. Ширина опорной площадки (проступь) принимается за 25−26 см, на чердаках — 20−21 см. В этом случае свес ее не должен превышать 3 сантиметров.
8. Расстояние до потолка в идеальном случае рекомендуется оставлять около 2 метров.

Основные СНиПы и ГОСТы на лестницы в жилых и общественных зданиях

Где бы ни располагалась лестница, к какому бы типу не принадлежала и из каких бы материалов не была изготовлена, одно остается неизменным – конструкция должна строго соответствовать существующим нормам и требованиям СНиП и ГОСТ.

Именно от соблюдения данных стандартов зависит безопасность ступенчатой системы, ее комфорт, удобство и функциональность. О том какие требования предъявляются сегодня к деревянным, металлическим, пожарным и другим лестницам, расположенным в частных жилых домах (квартирах) и общественных зданиях, и поговорим далее.

Красивую, удобную и безопасную лестницу невозможно построить без соблюдения норм СНиП

Нормативные документы

Возведение лестничных систем регламентируется требованиями и стандартами, записанными в таких нормативных законодательных актах, как ГОСТ и СНиП. Разберем данные стандарты относительно:

1. Лестниц для жилых помещений.
2. Лестниц в общественных зданиях.

Перед сооружением любой лестничной конструкции для ее безопасности и удобства обязательно изучите все существующие требования, предъявляемые к данным системам

Лестницы в жилых домах

От того, насколько полностью и точно соблюдены все нормативные требования СНиП и ГОСТ, зависит безопасность лестничных систем, расположенных внутри жилого дома.

Лестницы в жилых помещениях могут быть самого разнообразного типа, единственное что их объединяет — это нормативы СНиП и ГОСТ

Как известно, по материалу изготовления конструкции подразделяются на:

• Деревянные.
• Металлические.
• Пожарные.
• Железобетонные.

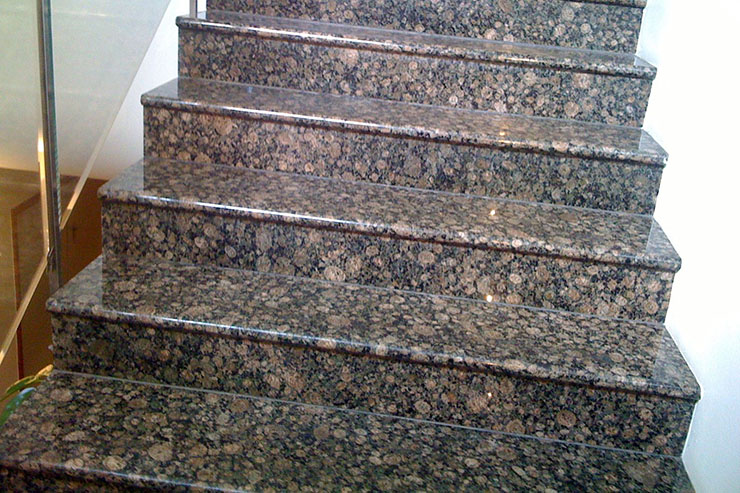

• Каменные.
• Комбинированные.
• Прочие системы.

Все элементы конструкции должны быть тщательнейшим образом просчитаны в соответствии с нормативной документацией

Поскольку наиболее распространенными являются первые три варианта, рассмотрим нормативные требования к ним более подробно.

Нормы СНиП для деревянных систем

Для деревянных лестниц в жилых домах предусмотрено два основных нормативных документа, касающихся требованиям к их возведению – это:

• СНиП II-25-80 – непосредственно регламентирует изготовление конструкций из дерева.
• Санитарные нормы № – устанавливают общие правила для возведения жилых помещений.

Самыми популярными в частных домах являются деревянные системы, но и их сооружение должно осуществляться при строгом соблюдении установленных норм

Рассмотрим наиболее значимые положения данных актов:

• Площадки деревянных систем должны быть оборудованы таким образом, чтобы на конструкцию попадал естественный свет.
• Число ступенек в одном марше – от 3 до 18.
• Ширина марша – не менее 0, 9 метра.
• Высота ограждения – не менее 90 см.
• Уклон должен быть не круче 40 градусов.
• Для лестниц из дерева рекомендовано применение хвойных пород древа.
• Применяемые в строительстве лестницы доски, должны быть ровные, без сучков и заусенец, с максимальной влажностью 12%.

Согласно существующим требованиям, самыми лучшими породами для изготовления лестницы для дома являются ель, и сосна

Кроме вышеперечисленных требований, применяемая для строительства лестницы древесина, во избежание гниения должна быть обработана специальным антисептическим раствором.

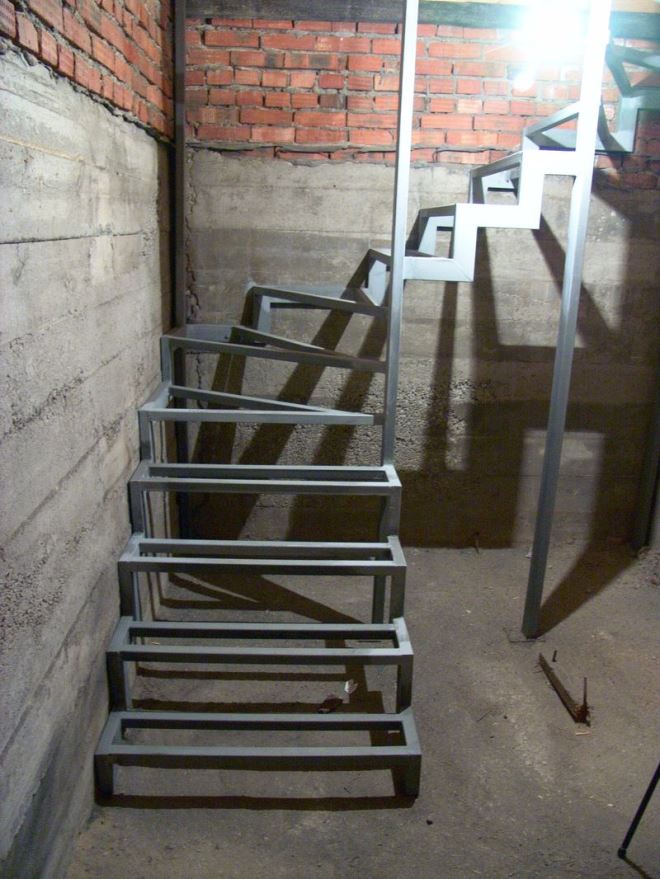

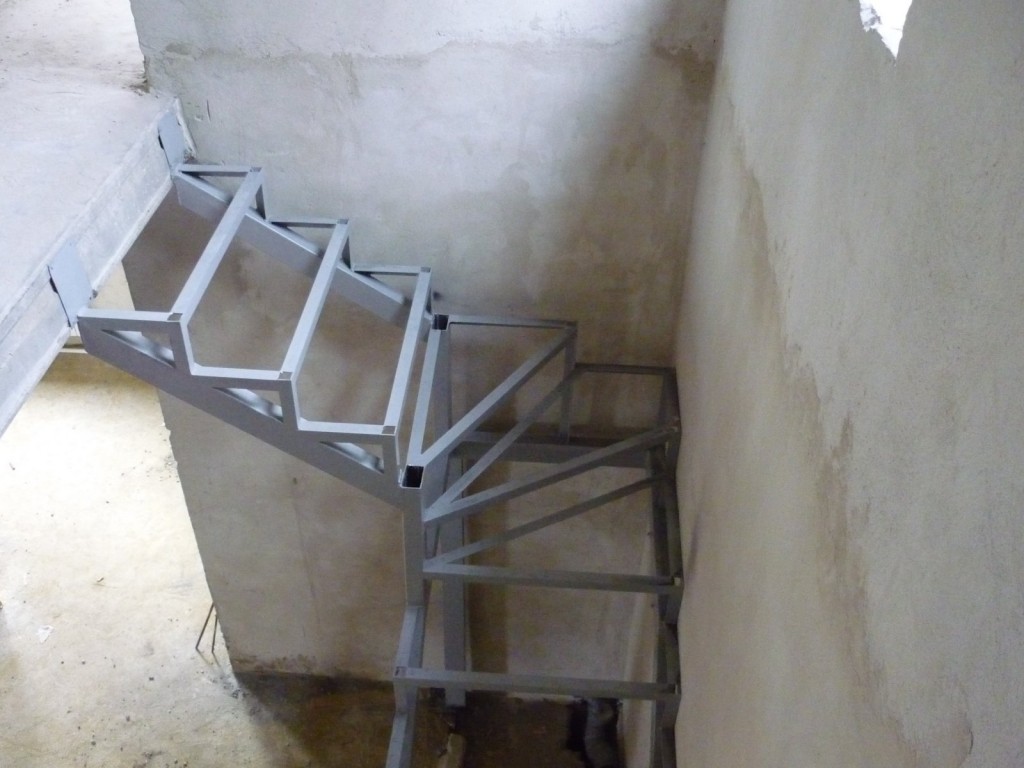

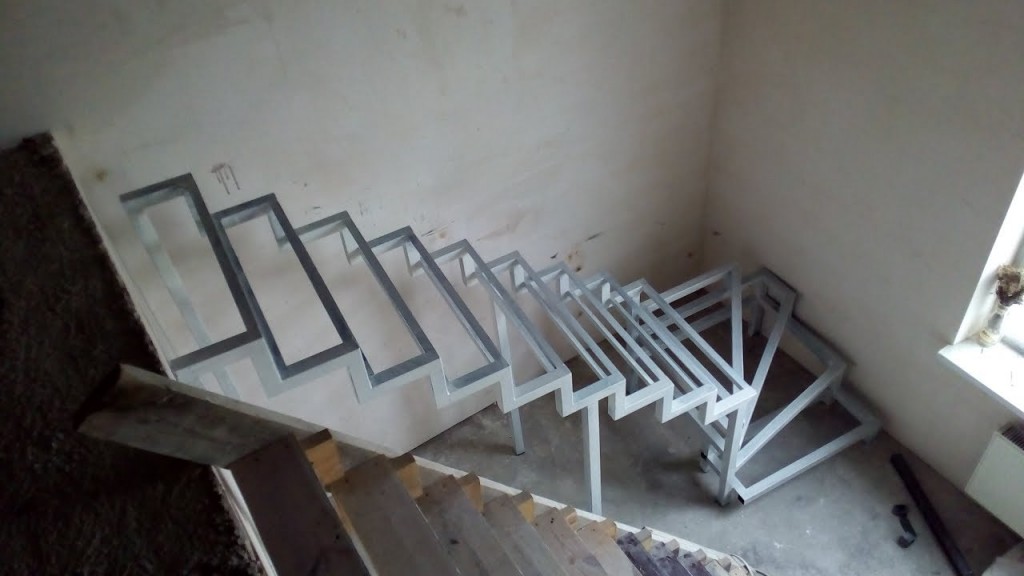

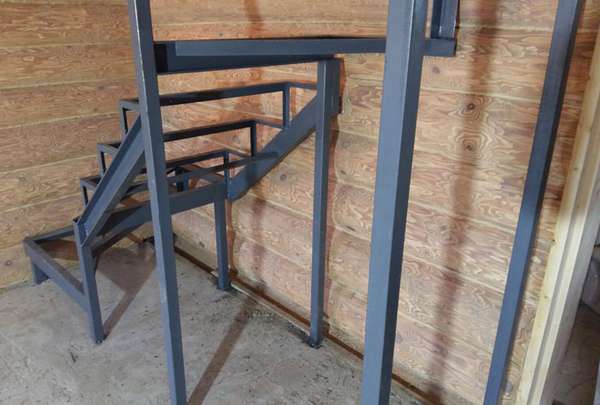

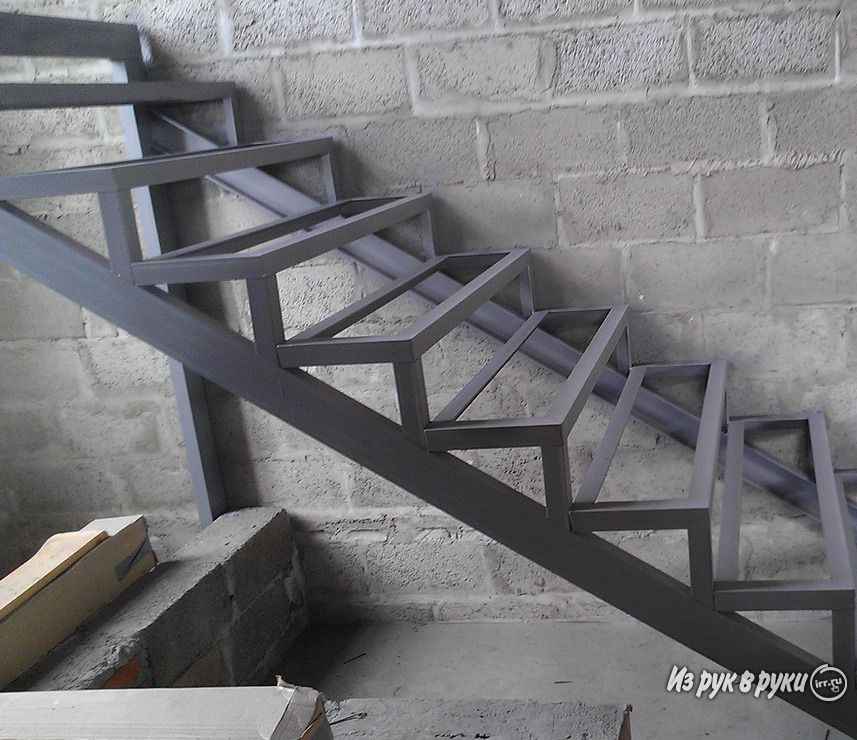

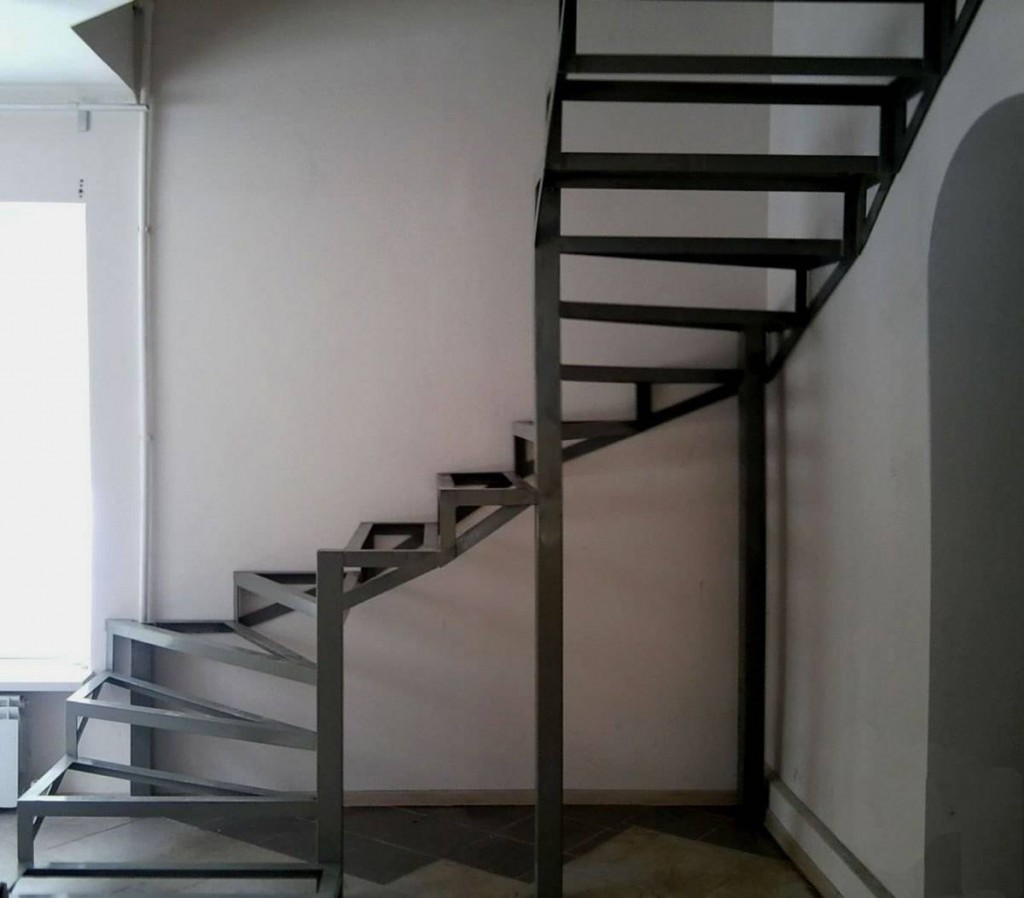

СНиП к металлическим конструкциям

СНиП на лестничные системы, возводимые в жилых домах, был утвержден еще в 1981 году, его номер II-23-81. Рассмотрим основные положения данного нормативного акта:

• Соединение отдельных составляющих металлических конструкций должно осуществляться двумя способами – при помощи сварки и болтами.

  Все элементы металлических ступенчатых систем, в соответствии со СНиП, должны быть соединены либо болтами либо при помощи сварки

• Опорные части металлической лестницы должны быть изготовлены из углеродистых сталей или чугуна.
• Все элементы конструкции необходимо обработать специальным антикоррозийным средством либо краской для защищены изделия от поражения ржавчиной.

Конструкцию из металла обязательно необходимо покрасить либо обработать антикоррозийной смесью

Также в СНиП описаны методики расчета крепости конструкций и даны советы по применению марок стали и чугуна в разных климатических зонах.

Требования к пожарным лестницам

Все общественные здания по инструкции должны быть оснащены специальными пожарными лестницами для эвакуации людей в случае возникновения огнеопасной ситуации.

Ни один многоквартирный дом либо общественное здание не допустят к эксплуатации, если они не имеют пожарной эвакуационной лестницы

СНиП на данные системы не регламентирует их размещение, объемы и другие свойства. Все эти моменты обозначены в другом нормативном документе – ГОСТ Р 53254-2009. Именно в нем описаны стационарные внешние пожарные лестницы и требования, к ним предъявляемые.

Строительство пожарных конструкций должно осуществляться при строгом соблюдении ГОСТ Р 53254-2009

• Пожарные ступенчатые конструкции подразделяются на маршевые и вертикальные. Для маршевых обязательно должно быть предусмотрено специальное ограждение, для вертикальных же систем оно нужно только при высоте лестницы 6 метров и более.
• Ежели строение имеет высоту более 20 метров, применяются исключительно маршевые изделия.
• Материалом для изготовления пожарных лестниц в общественных зданиях должен быть исключительно металл.

  Пожарная лестница — необходимый атрибут любого здания, магазина, офиса, склада, производственного помещения и так далее

• Ступеньки системы обязаны выдерживать вертикальную нагрузку около 180 кг и горизонтальную – более 54 кг.
• Ржавчина, перекосы, трещины и заусенцы в конструкции недопустимы.
• Ширина вертикальной лестницы с огораживанием не должна быть меньше 0, 8 метров, а без огораживания – 0, 6 метров.
• Маршевая конструкция не должна быть уже 60 сантиметров.
• Ограждение маршевой пожарной лестницы должно составлять 1 метр.

Нормативные требования к маршам и клеткам

Виды конструкций пожарных лестниц

Эвакуационные конструкции могут быть:

• маршевыми;
• вертикальными.

Маршевые лестницы состоят из чередующихся маршей и площадок. Основное их преимущество – высокая безопасность, поэтому такие конструкции принято использовать для высоты свыше 20 м. Используются такие приспособления в местах перепадов высоты крыши, достигающих также 20 м. Подобные лестницы выдерживают нагрузку во время эвакуации большого количества пострадавших. Кроме того, они способствуют перемещению пожарных к месту происшествия.

Лестницы вертикального типа представлены двумя продольными и параллельными друг другу металлическими тетивами, соединенными между собой ступеньками. Пожарный персонал в этом случае поднимается на крышу и тушит возгорание оттуда. Такие конструкции могут быть установлены на зданиях высотой 10–20 м либо на крыше в местах перепадов ее высоты, не превышающих 20 м. При установлении сооружения на постройке, высота которой превышает 6 м, дополнительно используются ограждения в целях предотвращения падения.

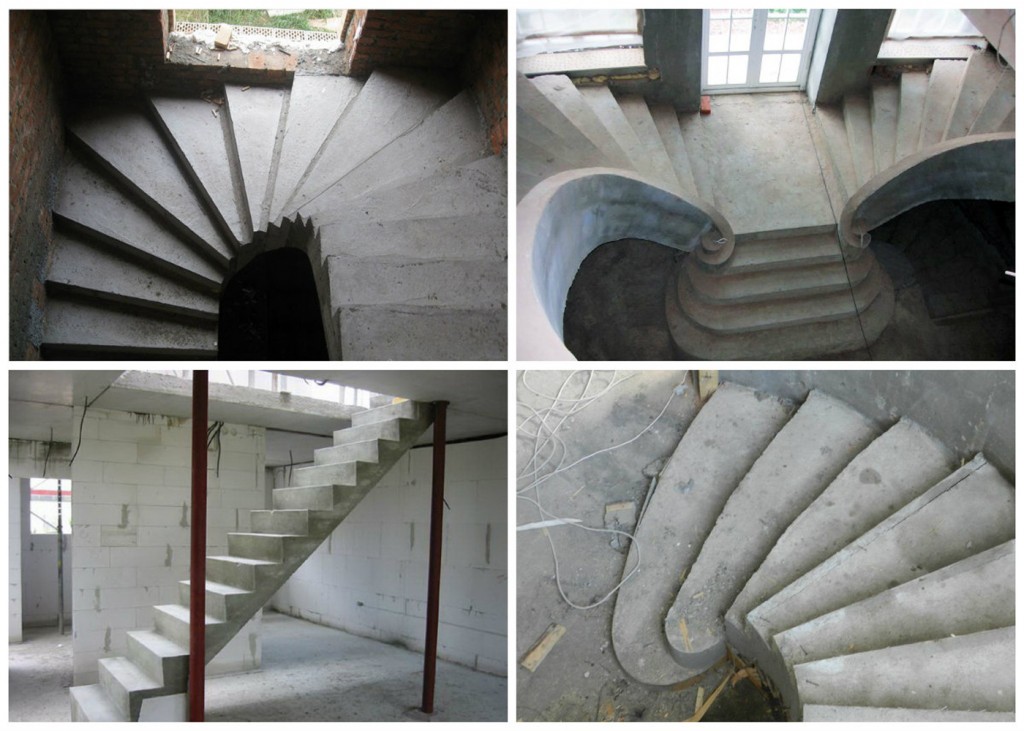

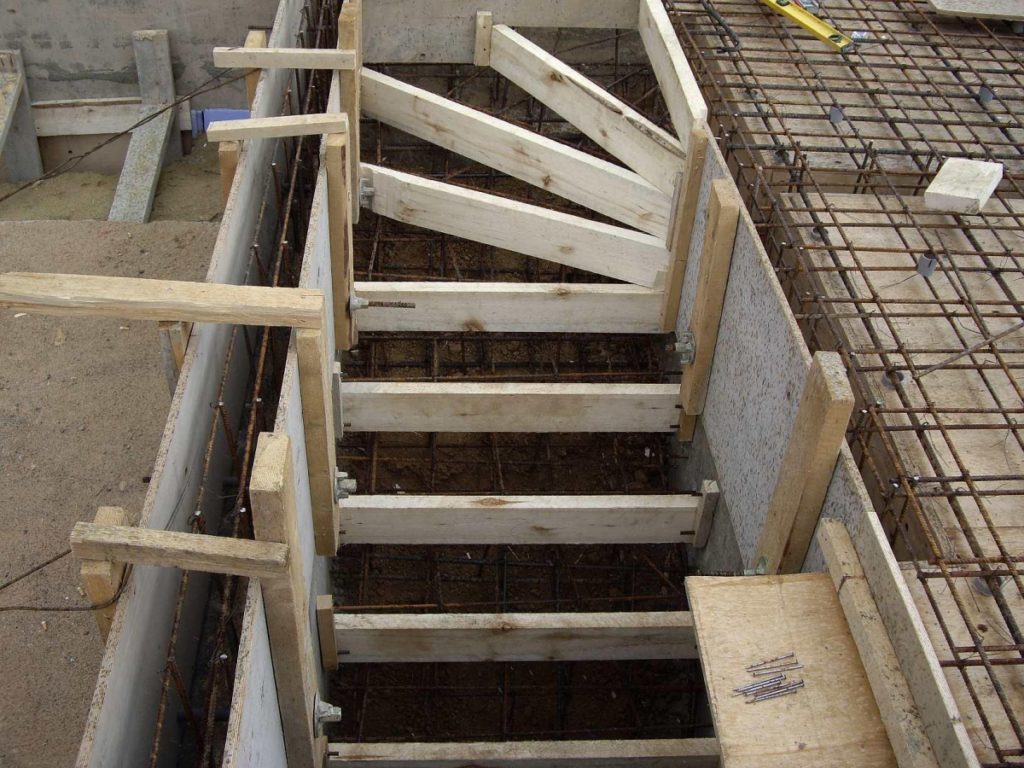

Схема армирования

Для сборки арматурного каркаса используют стальные прутки различного сечения. Применение слишком толстого материала нежелательно — он только прибавляет вес сооружению, не влияя ощутимо на прочность. Самый приемлемый вариант — специальные стержни с рифленым профилем.

Армирование одномаршевой лестницы

Такая лестница самая простая, нагрузку выдержит каркас, выполненный в 1 слой. Сначала укладывают продольные прутья диаметром 10-12 см. По правилам при длине пролета 2 м расстояние между ними 19 см. С увеличением на каждый 1 м шаг уменьшают на 2 см. Поперечные стержни располагают через 20 см, образуя прямоугольные ячейки.

Все элементы надежно скрепляют между собой. Используется сварочный аппарат или связывание мягкой проволокой. Считается, что сварка ослабляет металл. Это верно только по отношению к высокопрочным арматурным стержням, простым строительным она не вредит. Существует альтернативный вариант — в магазинах встречаются специальные хомуты из пластика, которыми фиксируют арматуру.

Длины прутов может не хватать на весь пролет, их необходимо состыковать. При сварке нахлест должен составлять 12-15 см. Если используется вязка проволокой, его увеличивают до 0,5-0,6 м.

Расстояние от каркаса до днища опалубки должно составлять 3 см. Важно, чтобы оно было одинаковым по всей конструкции. Наиболее легко добиться этого, если каркас устанавливается на специальные фиксаторы, продающиеся в магазинах. Они выполнены из пластика в форме стула. Их равномерно выставляют под всем каркасом, обязательно — в местах сваривания или связывания.

Встречаются советы о заделке концов арматурных стержней в отверстия, высверленные в стенах. Для одномаршевой лестницы без площадки это необязательно, но такой вариант укрепляет конструкцию.

Монолитная лестница укрепляет здание.

Армирование двухмаршевой лестницы

Сооружение каркаса для бетонной лестницы с 2 пролетами сложнее. Возникает большая нагрузка на верхнюю и нижнюю части под собственным весом, что требует большего усиления, особенно площадок. Для этого на их уровне в стенах пробивают углубления на 20 см, куда заводят концы арматуры. Если дом из монолитного бетона, в процессе строительства закладывают блоки, которые при возведении лестницы выбивают. Если невозможно сформировать ниши, делают опорную колонну.

Армируют пролеты и лестничные площадки. Для усиления конструкции формируют двухслойный каркас — лестница будет надежной и прочной. Расстояние между сетками в 15 см выдерживают вертикальными фиксаторами из прутков диаметром 8 мм.

Инструкция

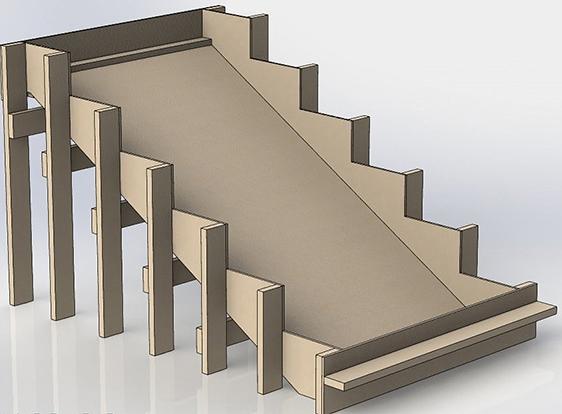

При сборке каркаса выполняются однотипные операции после установки опалубки.

Он собирается в такой последовательности:

1. Укладывают продольные пруты с одинаковым шагом, если не хватает длины, стыкуют. В местах перехода на верхнюю площадку изгибают, концы заводят в стену.
2. Подкладывают фиксаторы, привязывают поперечные стержни. На верхней площадке они не нужны — вместо них заводят продольную арматуру со второго марша.
3. Принимаются за нижнюю площадку. Сгибают стержни и привязывают к продольным на пролете. Укладывают поперечные пруты, скрепляют.

Усиливать ступени арматурной сеткой необязательно — они почти совсем не испытывают напряжения.

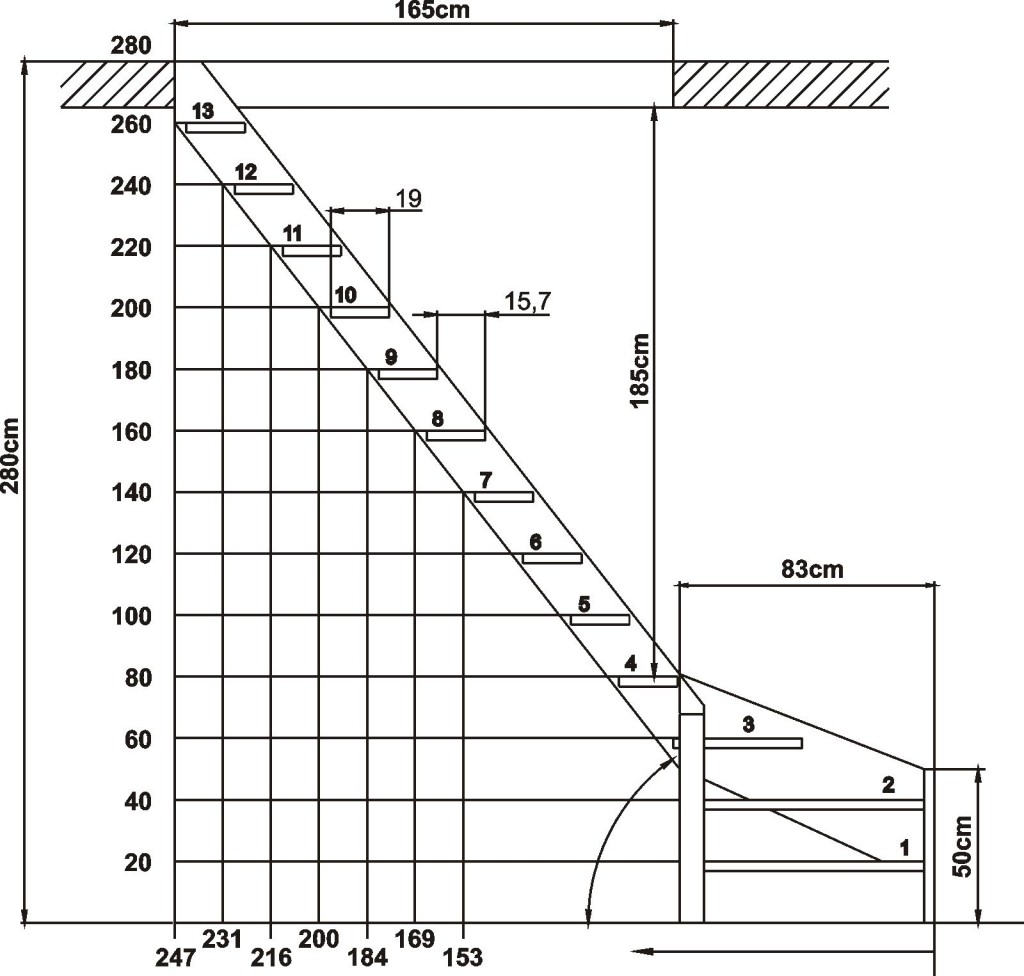

Чертежи

Бетонную лестницу в частном доме необходимо рассчитать, составить схему.

Можно воспользоваться стандартными размерами: пролет шириной 1 м, лестничная площадка — 1,1 м. Длина марша зависит от угла наклона лестницы: чем он больше, тем короче пролет.

Этот параметр важен для определения необходимого метража, расчета и подбора арматуры. Подсчитывают, сколько стержней потребуется для продольной и поперечной укладки, какая общая длина. Учитывают, что на стыковку уходит часть метража.

Рисуют чертеж, на котором указывают расположение арматуры, расстояние между прутами. По этому эскизу выполняют всю дальнейшую работу. Она несложная, наиболее важный момент — правильно рассчитать расстояние и придерживаться его. Специалисты считают, что арматурный каркас из стержней диаметром 12 мм с ячейками 20×20 см — лучший из возможных вариантов для монолитной конструкции в частном доме.

Шаг Оцениваем надежность и безопасность

Работа на высоте, пусть даже на небольшой, зачастую бывает рискованным занятием. Ненадежная конструкция лестницы – одна из наиболее частых причин получения травм. Чтобы обезопасить себя, при выборе алюминиевой лестницы обратите внимание на наличие следующих конструктивных элементов:

• Резиновые башмаки в основании профиля предотвращают скольжение по поверхности и повышают устойчивость конструкции.
• Рифленая поверхность ступенек не дает ноге соскользнуть при подъеме или спуске.
• Ограничители, фиксирующие в неподвижном положении секции и не дающие конструкции разъезжаться под нагрузкой. Они могут быть выполнены в виде металлических планок, цепей или ремней.
• Дуга безопасности у стремянки дает возможность пользователю держаться за нее при выполнении работ, связанных с интенсивными движениями, например, при взмахах кистью или шпателем легко будет сохранить равновесие.

В комплексе все это обеспечивает пользователю уверенное положение и устойчивость при выполнении работ на высоте. А дополнительные элементы как, например, крюк для подвешивания ведра или ниша для инструментов, делают эксплуатацию алюминиевой лестницы еще удобнее.

Напоследок дадим еще несколько советов по выбору лестницы из алюминия. Изделия из анодированного алюминия считаются наиболее прочными и долговечными, так как поверхность с плотной защитной пленкой не подвержена коррозии. Также обратите внимание на производителя и гарантию, которую он дает на свою продукцию. У большинства фирм ее срок составляет 1 год, у продукции, выпускаемой под маркой «Зубр», он достигает 3 лет.

Вы уже готовы купить алюминиевую лестницу? Тогда изучите ассортимент на нашем сайте и сделайте заказ через электронную форму или по телефону. Будьте уверены, что, руководствуясь этими простыми советами, Вы сможете подобрать наиболее подходящую лестницу для успешной и безопасной работы.

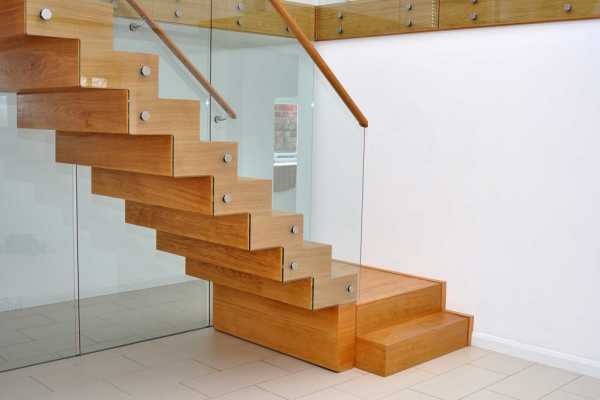

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Идеально вписывается в современные интерьерыВоздушная конструкция, тем не менее, надежнаИнтересные эффекты создают сами больцыПоворотные модели тоже могут быть на больцахВ сочетании со стеклом вид необычныйКовка всегда привлекает вниманиеНагрузка в основном переносится на межэтажное перекрытиеБольцевые лестницы — имеют самый «воздушный» вид

Как сделать перила

Казалось бы, зная типовые размеры, соблюдая ГОСТ, можно легко соорудить любой из элементов лестницы. Но в каждом деле есть свои особенности.

Общие правила одинаковы для всех конструкций:

• определение высоты перил (требования СНИП);
• расстояние от поручня до стены, расстояние между вертикальными опорами;
• подсчитывается количество элементов;
• по средней линии лестничного марша рассчитывается длина поручня, также по ней размечаются места для монтажа балясин.

Один из самых популярных материалов для изготовления перил — это дерево. В перила входят тумбы, балясины и поручни. Оптимальной породой древесины будет сосна. Она доступна по стоимости и легко обрабатывается.

Рисунок 3. Перила с антикоррозийным покрытием.

Идеальной породой будет дуб, но высокая цена отпугивает большинство потребителей. Балясины можно сделать самостоятельно, но этот процесс долгий и утомительный.

Дерево пропитывается антисептическим и противопожарным составом, лак на элементы конструкции наносится после сборки. Монтируются перила на ступени.

Сначала устанавливают тумбы. Причем нижнюю, допускается крепить даже на третьей ступени, верхнюю — только на последней. Чтобы обеспечить равномерную высоту, между тумбами натягивают леску. Балясины монтируют по принципу: 1 на ступень или 2. Это зависит от присутствия в доме маленьких детей. Вертикальные опоры лучше крепить на шипы, так конструкция будет более прочной и долговечной. По леске контролируется высота балясин, в случае необходимости они подравниваются. Затем на них устанавливается поручень. Требования к перилам здесь запрещают превышение поручнем их границ больше, чем на 30 см.

Ограждения из металла, прежде всего, характеризуются высокой прочностью и длительным сроком эксплуатации. Они бывают кованные, сварные, сборные. Стоимость прямо пропорциональна художественному наполнению. Для самостоятельного изготовления лучше всего подходит профильная труба. Этот материал применяется в наружных конструкциях, но никелированные изделия гармонично дополняют минимализм хайтека внутри помещений.

Рисунок 4. Никелированная труба в качестве поручня.

Начинаем с монтажа балясин. Они изготавливаются из трубы, диаметр которой 50 мм. Их приваривают к закладным. В некоторых вариантах для крепления применяют кронштейны. Опоры соединяются между собой трубой или полосой металла. После завершения всех работ на нее крепится поручень из дерева или пластика.

Заполнением в такой конструкций послужит труба диаметром 20 мм, она разрезается на куски произвольной длины, которые приваривают к балясинам в произвольном порядке, но с соблюдением требований нормативных документов. Можно использовать кованые изделия, но это повлияет на стоимость в сторону увеличения.

После сварочных работ производится зачистка изделия и нанесение антикоррозионного покрытия, затем окрашивание. (Рис. 3)

На сегодняшний день, стекло — один из трендовых материалов. Чтобы ограждение удовлетворяло не только параметрам дизайна, но и требованиям стандартов, необходимо использовать термостойкое стекло или триплекс. Оконное стекло применять не рекомендуется, конструкция получится хрупкой, а если случайно кто-нибудь упадет, то возможны травмы.

Так как заполнение сплошное, то расстояние между балясинами приходится увеличить до 90 см. Высота — стандартная. Для крепления применяют анкеры, на каждую опору их должно быть не менее 3. Затем установка на балясины зажимов для стекла, куда устанавливают вырезанные листы. В качестве поручня используется никелированная труба. (Рис. 4)

В этом видео говорится о требованиях к перилам и ограждениям:

Чтобы возвести конструкцию, удовлетворяющую всем параметрам комфорта и безопасности, лучше заранее спланировать все нюансы с учетом ГОСТ и СНИП, тогда лестница долгое время будет вас радовать.

Зачем нужны верхние опорные элементы перил: ограждения, выполненные в различных вариантах

Чтобы перила было комфортно и безопасно использовать, они в обязательном порядке должны оборудоваться поручнями, которые выполняют в разных формах и с применением различных материалов.

Что касается формы, то поручни бывают:

• круглые и овальные;
• прямоугольные и квадратные;
• угловые;
• скругленные.

Материал подбирается в зависимости от назначения, особенностей использования и расположения лестницы. Если говорить о крыльце, здесь чаще всего можно встретить кованые, хромированные, алюминиевые и другие металлические ограждения лестниц.

Поручни, изготовленные на основе ПВХ, способны с легкостью имитировать любые поверхности, но при этом они не такие устойчивые к внешним воздействиям. Главным преимуществом считается высокая пластичность материала, что позволяет придать элементам любую, даже самую необычную форму. Для этого понадобится строительный фен или другое устройство, нагнетающее теплый воздух. Поручни ПВХ также характеризуются низкой ценой.

Кованые перила с деревянными поручнями являются наиболее востребованными ограждениями для лестниц

Уже много лет дерево – самый популярный материал для изготовления поручней ввиду особого уюта, который обеспечивают деревянные элементы. Некоторые украшают деревянные перила для лестниц своими руками, используя художественную резку, методику состаривания поверхностей, нанесение специальных растворов.

Перильные поручни классифицируются также по способу крепления. Некоторые монтируют элементы над тетивой, но иногда поручни выполняют несущую функцию. Крепятся поручни к балясинам различными способами: при помощи анкеров или саморезов, методом сварки. Для монтажа на стену или по линии лестницы применяются особые литые кронштейны, позволяющие обхватить брусок с любой стороны, включая торец.

Если хочется подчеркнуть индивидуальность и необычность интерьера, прибегают к созданию поручней нетрадиционных форм из подручных материалов:

Материал для поручней подбирается в зависимости от назначения, расположения и особенностей использования лестницы

1. В интерьер шале отлично впишутся грубоватые поручни, изготовленные из необработанного бруса. Подобный вариант поможет расставить акценты в помещении и подчеркнуть необычность интерьера.
2. В современном стиле лофт или минимализм уместно смотрятся перила из веток в сочетании с ПВХ.
3. Морской или деревенский стиль хорошо подчеркнет канат или толстая веревка. При этом такой вариант допустимо выполнить на даче или в частном доме.

Другие популярные варианты оформления перил и поручней

Каждый хозяин хочет сделать свой дом уникальным и наполнить его индивидуальностью. Среди оригинальных идей оформления выделяются такие варианты:

• непрерывные поручни из светлого дерева;
• ровный дубовый брус, установленный при помощи металлических кронштейнов;
• перила, выполненные посредством комбинирования стекла и хромированных элементов, в деревянном обрамлении;
• стальные перила, расположенные параллельно относительно друг друга, разбавленные изогнутыми участками и поворотами;
• металлические и деревянные ограждения, при создании которых использовано равномерное чередование вертикальных и горизонтальных линий.

Поручни с подсветкой смотрятся очень привлекательно и необычно

Проверено! Очень необычно смотрятся перила с подсветкой, особенно если они расположены на фоне темных стен. Важно обеспечить надежную изоляцию проводов, чтобы они не стали причиной удара током.

Если выбирать вариант ограждения с подсветкой, стоит обратить внимание на такие конструкции:

1. Стеклянные перила с подсветкой. В данном случае диодная лента встраивается внутрь основного профиля: с этой целью рекомендуют выбирать диоды мощностью не более 5 Вт/м. Цвет свечения подбирается исходя из особенностей оформления интерьера.
2. Трубчатое крепление. Для обустройства понадобятся выносные фиксаторы, куда и крепится подсветка. В конце для надежности устанавливается заклепка.
3. Пристенные. Перила и подсвечивающая фурнитура устанавливаются при помощи зеркальных пазованных труб из нержавеющей стали.

Ограждение – важный элемент любой лестницы, позволяющий сделать использование конструкции более комфортным и безопасным. Именно благодаря различным вариантам исполнения получится украсить интерьер или экстерьер дома. Чтобы было удобно пользоваться поручнями и перилами, важно правильно выбрать не только форму, но и материал для их изготовления.

Лестницы по ГОСТу: новых правил

По техническим нормам и СНиПа, лестницы должны соответствовать тем условиям, в которых они установлены. В среднем, стандарты по строительным правилам одинаковы, но могут отличаться по типу конструкции. Как известно, лестничные конструкции есть в совершенно разных зданиях, в частности, больницах, ресторанах, на заводах, а также в торговых центрах и тому подобных учреждениях.

Новые правила: лестницы приставные

На сегодня есть новые правила, предъявляемые к переносным лестницам, которые используются, в основном, при строительных и отделочных работах. Согласно СНиП, требования и привила поведения должны соблюдаться безоговорочно, чтобы не столкнуться с несчастным случаем.

А именно:

1. Категорически запрещается превышать вес нагрузки, который указан производителем.
2. При эксплуатации, ноги должны быть расположены на одной ступени, а корпус тела должен располагаться между боковыми верхними частями лестницы. Взбираться и спускаться нужно только лицом к ступеням.
3. Нежелательно использовать сборные конструкции на улице в плохую погоду.
4. Устанавливая раздвижную лестницу около открывающегося дверного или оконного проема, нужно предварительно позаботиться о своей безопасности.
5. При работе с приставными лестницами, нужно использовать специальную обувь, а также подниматься по одной ступеньке, наступая сначала на нижний, а не по несколько, чтобы исключить резкий перепад давления на конструкцию.
6. Такие лестницы должны использоваться исключительно одним человеком, а рядом нельзя устанавливать такие же изделия не ближе, чем на 1 м.
7. Если лестница располагается на высоте более 4 м, то, чтобы исключить скольжение и падение, внизу должен находиться второй человек для страховки.

Нежелательно становиться на верхний край приставной лестницы, чтобы сохранить равновесие.

О том, как сделать и правильно эксплуатировать приставную лестницу, рассказывается в статье: -i-otdelka/lestnitsy/pristavnaya-lestnitsa. Конструкция и устройство разных типов приставных лестниц.

СНиП ступеней лестницы

Есть определенная инструкция, по которой производится оборудование лестниц, независимо от того, где устанавливается лестница.

Например, на производстве, в общественном здании или в многоквартирном доме.

При любом назначении конструкции, инструкция следующая:

• В качестве покрытий для антискольжения можно использовать резиновые коврики, нескользкие полоски, пробивки полосок по краям ступеней;
• Независимо от лестницы, будь то металлическая, стеклянная, деревянная или бетонная, они должны быть обустроены по всем стандартам СНиП;
• Лестница должна быть пологой;
• Если лестница устанавливается в жилом здании общего назначения, в частности, если по ней будут ходить дети, то нужно обустроить ее подступенником;
• Если лестница предназначается для регулярной и большой нагрузки, например, устанавливается в детском лагере или же театре, то по высоте ступени не должны превышать 15 сантиметров;

Основное правило ко всем конструкциям – это то, что они должны быть неподвижные.

Требования к лестницам

Помимо правил пользования, к лестницам предъявляются требования строительства, по которым нужно для конкретного сооружения выбирать конструкцию.

Например по:

Правильная высота перил лестницы по ГОСТ – один из важнейших параметров, обеспечивающих безопасную функциональность и эргономичность. Подробнее про это читайте в материале: -i-otdelka/lestnitsy/vysota-peril-na-lestnitse-po-gost.

Организация по охране труда и тому подобные учреждения проверяют лестницы на предъявляемые к ним требования.

Стоит заметить, что при проектировании архитектурных объектов, немало внимания уделяется именно лестницам, которые, в основном, должны быть цельной частью сооружения, причем не только для обычной эксплуатации, но и для аварийных ситуаций, причем они должны быть незадымляемые, что требуют нормы охраны пожарной безопасности.

Классификация лестниц и лестничных клеток

Классификация лестниц представлена в Технического регламента, в соответствии с которой:

1. Лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре, подразделяются на следующие типы:

1) внутренние лестницы, размещаемые на лестничных клетках;

2) внутренние открытые лестницы;

3) наружные открытые лестницы.

2. Пожарные лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ, подразделяются на следующие типы:

1) П1 — вертикальные лестницы;

2) П2 — маршевые лестницы с уклоном не более 6:1.

В Технического регламента дана классификация лестничных клеток.

1. Лестничные клетки в зависимости от степени их защиты от задымления при пожаре подразделяются на следующие типы:

1) обычные лестничные клетки;

2) незадымляемые лестничные клетки.

2. Обычные лестничные клетки в зависимости от способа освещения подразделяются на следующие типы:

1) Л1 — лестничные клетки с естественным освещением через остекленные или открытые проемы в наружных стенах на каждом этаже;

2) Л2 — лестничные клетки с естественным освещением через остекленные или открытые проемы в покрытии.

3. Незадымляемые лестничные клетки в зависимости от способа защиты от задымления при пожаре подразделяются на следующие типы:

1) Н1 — лестничные клетки с входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам;

2) Н2 — лестничные клетки с подпором воздуха на лестничную клетку при пожаре;

3) Н3 — лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха.

Вопрос классификации лестниц рассматривается в следующих нормативных документах.

ГОСТ Р 53276-2009 «Техника пожарная. Лестницы навесные спасательные пожарные. Общие технические требования. Методы испытаний».

Настоящий стандарт устанавливает общие технические требования на лестницы навесные спасательные пожарные (далее — лестницы), предназначенные для спасения людей из зданий при возникновении угрозы от пожара или в других чрезвычайных ситуациях.

Настоящий стандарт устанавливает классификацию, технические требования и методы испытаний лестниц.

Настоящий стандарт может применяться при сертификации лестниц.

Настоящий стандарт не распространяется на спасательные веревочные лини, петлевые лестницы и аналогичное спортивное снаряжение, а также элементы крепления лестниц навесных спасательных в зданиях и сооружениях.

В гл.4 вышеуказанного стандарта представлена классификация лестниц навесных спасательных пожарных.

По конструктивному исполнению тетив лестницы навесные спасательные пожарные подразделяют:

— на канатные: канат стальной () или канат из синтетических материалов ();

— цепные (Ц);

— ленточные (Л);

— выдвижные (В).

По расположению на защищаемом объекте:

— носимые (Н);

— стационарные (С);

— фасадные (Ф).

ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний».

Настоящий стандарт распространяется на металлические пожарные маршевые и вертикальные лестницы (в том числе — эвакуационные и на аварийных выходах), площадки и ограждения к ним, устанавливаемые стационарно снаружи жилых, промышленных, общественных зданий и сооружений, которые используются пожарными подразделениями для эвакуации людей, подъема на кровли и чердаки личного состава и пожарно-технического вооружения, а также на ограждения кровли зданий для обеспечения безопасности проводимых работ.

Настоящий стандарт устанавливает типы, основные параметры и размеры, общие технические требования, методы испытаний, правила и порядок оценки качества лестниц и ограждений кровли.

Требования настоящего стандарта применяются на стадии проектирования, приемки объекта в эксплуатацию и при проведении периодических испытаний наружных пожарных лестниц и ограждений кровли.

Классификация и основные параметры

В зависимости от условий эксплуатации, исполнения и назначения лестницы, ограждения, настилы площадок и ступени лестничных маршей подразделяются на типы, указанные в таблице 1.

таблица 1 к ГОСТ Р 53254-2009

В Правилах противопожарного режима в Российской Федерации () прописано, что:

24. Руководитель организации обеспечивает содержание наружных пожарных лестниц и ограждений на крышах (покрытиях) зданий и сооружений в исправном состоянии, организует не реже 1 раза в 5 лет проведение эксплуатационных испытаний пожарных лестниц и ограждений на крышах с составлением соответствующего акта испытаний.

(По данной лекции также рекомендуется ознакомиться с материалами ГОСТ Р 53275-2009 «Техника пожарная. Лестницы ручные пожарные. Общие технические требования. Методы испытаний»).

Источники:

Основные конструкторские требования к лестнице

Лестничная конструкция, которую вы планируете соорудить в своем доме, должна отвечать существующим ГОСТам по таким параметрам:

• высоте;
• ширине;
• углу наклона;
• размерам ступенек и подступеньков.

Оптимальная высота проступи, согласно ГОСТу, должна быть в пределах от 16 до 19 сантиметров Ранее в предыдущих публикациях мы уже рассматривали, как правильно рассчитать основные параметры лестничных маршей. Сегодня же поговорим о том, как без ошибок вычислить размеры ступеней и подступенек для сооружаемой лестницы в доме.

На рисунке представлены оптимальные размеры конструкции для удобного перемещения по ней человека

Но для начала ознакомимся с наиболее популярными ошибками, которые допускают начинающие строители при монтаже лестничной системы своими руками.

Все ступени изделия должны быть строго одинакового размера, что обеспечит безопасность и удобство передвижения по лестнице
