Г-образная лестница своими руками — как сделать угловую лестницу

Материал для лестницы

Как в загородных постройках, так и в городских домах все чаще встречаются деревянные лестницы. Выбор материала обусловлен как прочностью и долговечностью, так и эстетичностью. Еще один важный аспект – безопасность, ведь на деревянных проступях труднее поскользнуться, чем на отшлифованных каменных или на железных. Да и само дерево вносит некий налет комфорта и теплоты.

При конструировании лестницы с поворотом выбирают дерево благородных пород:

Перечень объясняется влажностью материала, а значит, – его плотностью. Наименьшая плотность у пихты, наиболее высокая – у дуба, именно поэтому лестницы из дуба считаются самыми дорогими и престижными. Немаловажными факторами являются прочность (отсутствие деформации при растяжении, сжатии и высокий предел нагрузки) и твердость.

Что же касается ценовой политики на пиломатериалы, то наиболее выгодной считается сосна. Тут необходимо обратить внимание и на эстетические преимущества древесины – наличие годичных колец.

Виды поворотных деревянных лестниц

Как правило, это Г- или П-образные двухмаршевые модели. Угол поворота составляет 90 и 180, соответственно.

Кроме того, лестницы делятся на следующие варианты:

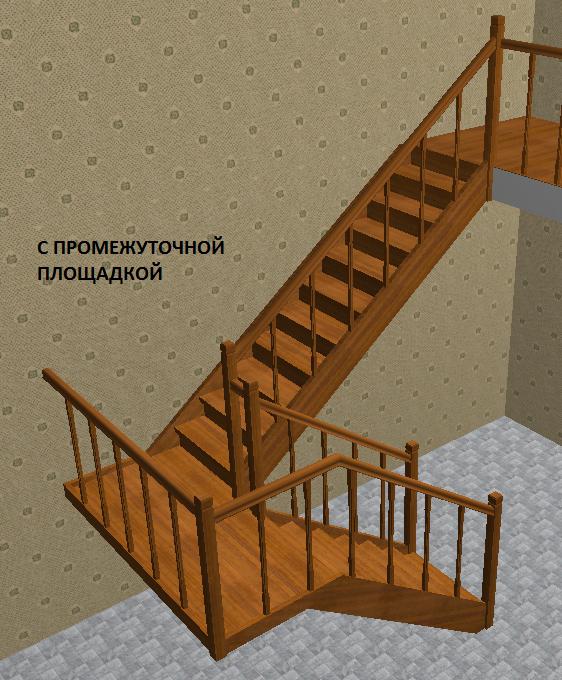

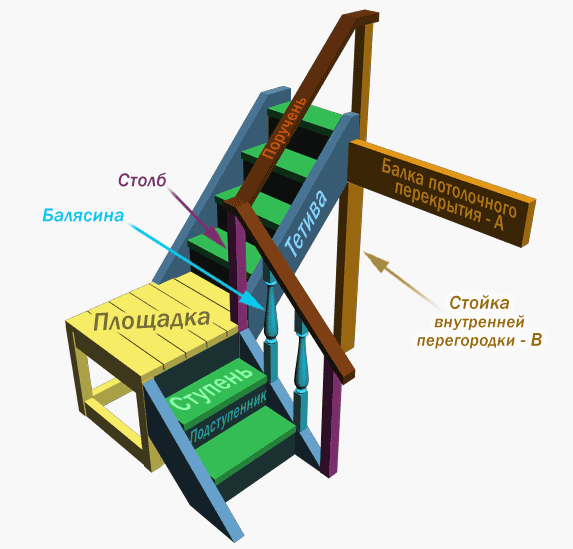

• С промежуточной площадкой между маршами. Такая модель позволительна в домах внушительных внутренних размеров и архитектуры. Площадка позволяет соединять крылья объекта, служит полезными дополнительными метрами для обустройства одной из домашних зон.

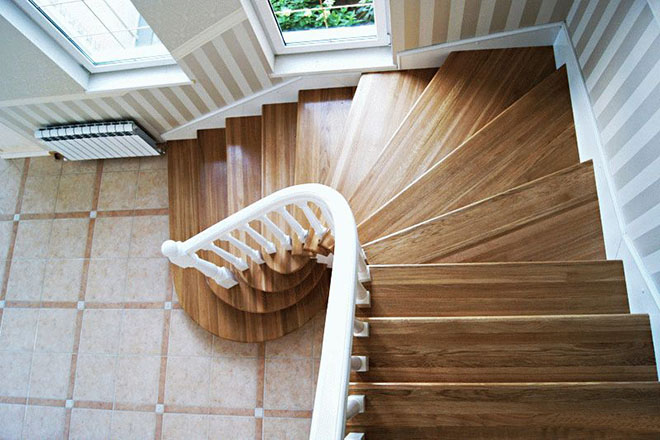

• С забежными ступенями. Экономит площадь небольших домов, так как располагается преимущественно в углу. Соединяет в себе практичность маршевой и изящность винтовой лестницы. В исполнении сложна и требует тщательных расчетов.

Дополнительные достоинства обоих вариантов в удобстве и безопасности. Конструкции рассчитываются таким образом, что выдержат вес переносимого на второй этаж груза и достаточное число помощников. Ширина и глубина ступеней позволят пользоваться лестницами пожилым людям и маленьким детям без опасения за их благополучное передвижение.

Какими бывают входные лестницы

Первое, что необходимо узнать при строительстве уличной лестницы и ступеней, это материал, который применяют для данной разновидности работ. Чаще всего используют:

• Дерево. При соответствующей обработке, некоторые породы древесины прослужат действительно долгое время, особенно в качестве ступенек. Конечно, стоимость любого дерева для дома сейчас достаточно высока, но не стоит забывать и о приятном внешнем виде данного материала.

  Стильное сочетание дерева и ковки

• Стильное сочетание дерева и ковки
• Металл. Уличные лестницы из металла требуют проведения сварочных работ, и правильной обработки. Но длительный срок эксплуатации металла очень часто позволяет сделать выбор в сторону данного материала.

  Массивная металлическая конструкция

• Массивная металлическая конструкция и оригинальные бетонные ступени
• Бетон. Материал, который достаточно просто приготовить, а его срок эксплуатации иногда более длительный чем у металлических конструкций. При наличии бетономешалки, бетонную (или сделанную из кирпича) входную лестницу можно залить за несколько дней, но на отделочные работы уйдёт куда больше времени.

  Пример бетонной входной лестницы с отделкой из плиткиПример бетонной входной лестницы с отделкой из плитки

Пример бетонной входной лестницы с отделкой из плитки

Фактически, для строительства наружной лестницы существует достаточное разнообразие строительных материалов (например, кирпич), достаточно выбрать с наиболее оптимальной ценовой политикой и длительным эксплуатационным сроком. Но данная разновидность лестниц также различается по форме своей конструкции. Это могут быть:

• Винтовые. Часто используются в домах с высоким цоколем. Могут иметь классическую форму или же обладать более прямыми углами.
• Прямолинейные. Наиболее распространённые, так как делают один ряд ступеней, на который не требуется большого количества строительных материалов.
• Уличные лестницы с площадкой. Которая монтируется с целью улучшения внешнего вида. Для площадки необходимо делать более пологие ступени.

Конечно, существует большое количество современных решений вблизи дома, но вышеперечисленные примеры являются наиболее распространёнными.

Отличительные черты винтовых лестничных конструкций

Как и все присутствующие в интерьере помещения элементы, радиальные лестничные системы могут иметь и преимущества,

и недостатки, о каждом из которых нужно знать, выбирая именно такой вариант для установки в том или ином помещении.

Основной особенностью винтовых лестничных пролётов является их необычная форма, конструкция и способы монтажа.

Внешне такое строение похоже на лепесток с закруглёнными краями,

которая после монтажа может занимать площадь всего 1 м2 и при этом обеспечивать комфортный переход между этажами,

жилыми помещениями и чердаком. Отсюда и вытекают все преимущества использования винтовых лестниц:

• компактность – определяющий момент, который влияет на выбор лестницы для небольших по площади помещений. Они не загромождают пространство, а если в комнате ещё и низкие потолки, то винтовая модель поможет сделать её визуально несколько выше;
• экономия места. Чаще всего размещается винтовая лестница на второй этаж в вертикальном положении вокруг специального каркаса-опоры, в подвешенном в воздухе положении, не имеет наклонных прямых ступеней, поэтому занимает мало места и не ограничивает пространство в помещении;
• удобство монтажа. Их компактные размеры не требуют создания большого потолочного отверстия, что позволяет сэкономить площадь пола на втором этаже, мансарде или чердаке. К тому же возможен монтаж винтовой лестницы своими руками без применения сложных инструментов;
• доступность. Стоимость винтовых лестничных конструкций несколько ниже цены на сооружение традиционных маршевых. Это связано с тем, что на их создание необходимо меньшее количество расходных материалов;
• универсальность. Если лестница винтовая сделана из прочных материалов, стойких к воздействию неблагоприятных факторов окружающей среды, то она может быть использована с наружной стороны здания в качестве дополнительной. Кроме того такая модель может быть установлена как в центре комнаты, так и у стены или в углу помещения;
• оригинальность. Круговая лестница – это стильно, современно и эксклюзивно, что позволяет придать любому интерьеру некую «изюминку». Что для многих владельцев частных домов является предопределяющим фактором.

К тому же винтовую лестницу можно построить такую конструкцию своими руками и не переплачивать.

Её можно изготовить из любого материала, не прибегая к услугам профессионалов,

а монтаж таких конструкций при соответствующей подготовке длится не больше одного дня.

Но для этого необходимо тщательно изучить чертежи винтовых лестниц,

ознакомиться с несложным принципом их изготовления и разобраться в нюансах их конструкции и монтажа.

Несмотря на такой внушительный список преимуществ винтовых лестниц,

они имеют ещё и ряд недостатков, которые необходимо учитывать во время выбора и приобретения для конкретного помещения. Например:

1. может быть установлена винтовая лестница на мансарду, чердак, в подвал в частных домах, коттеджах или квартирах, то есть в местах с низкой интенсивностью движения людей;
2. не удобство для маленьких детей и пожилых людей;
3. ступеньки винтовой лестничной конструкции не достаточно широкие для ступни взрослого человека и во время крутого подъёма могут стать источником повышенной травмоопасности. Поэтому по такой лестнице невозможно быстро подниматься и спускаться, и придётся все время быть предельно осторожным. Компенсировать этот недостаток можно путём установки надёжных поручней и оборудования более широких ступеней;
4. каждая спиральная лестница имеет трапециевидную форму ступеней, которые разные по размеру для правой и левой ноги, что мешает нормально передвигаться и тоже может стать причиной травматизма;
5. независимо от вида ограждения, будь то металлические или деревянные перила, оно не позволит осуществлять подъем по винтовой лестнице крупногабаритных предметов;
6. частый подъем и спуск по винтовой деревянной, металлической или бетонной лестнице по несколько раз за день может вызвать лёгкое недомогание, головокружение, тошноту. Поэтому на втором этаже, мансарде или чердаке, к которому будет вести такой пролёт, лучше обустроить спальню или нечасто используемое помещение.

Чтобы снизить риск травматизации при использовании винтовой лестницы,

необходимо при её изготовлении строго придерживаться разработанного проекта, соблюдать все требования ГОСТа и правил её монтажа.

Только так вы получите удобное, практичное и безопасное изделие.

Виды поворотных маршевых лестниц

Маршевые лестничные системы могут быть прямыми и поворотными. Прямые марши в частных домах используются в том случае, когда габариты комнат достаточно просторны для установки длинного прямого пролета. Чаще всего для соединения первого и второго этажа используют деревянные поворотные системы. Так, встречаются лестницы из дерева на второй этаж с поворотом на 90 и 180 градусов. Их называют соответственно Г-образные и П-образные.

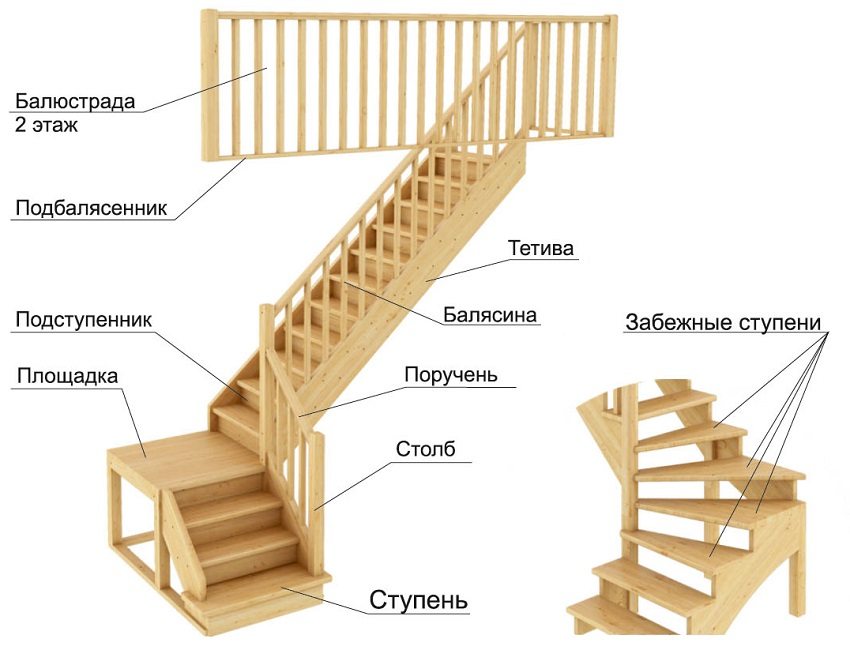

Марши Г-образных лестниц могут соединяться между собой площадками, двумя забежными (поворотными) ступенями, тремя поворотными ступенями. Чем больше число поворотных ступеней, тем менее удобным будет перемещение по ним. Конструкции лестниц, установленные в углу и имеющие ограждение, включают в свою конструкцию угловой (опорный) столб, на котором крепятся забежные ступени, балясины и тетива. Угловой столб устанавливается на основание или может быть вывесным.

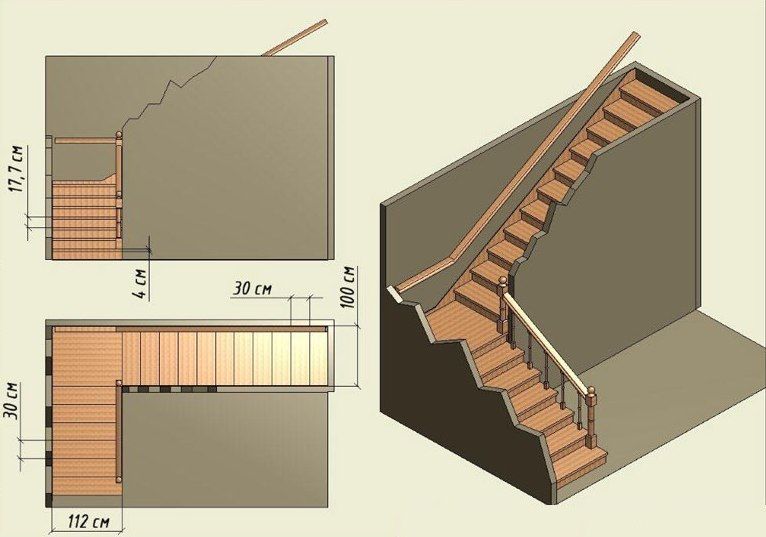

Конструкции лестниц с поворотом на 90 градусов

П-образные системы лестниц конструктивно решаются через поворотную площадку или забежные ступени. При обустройстве П-образной лестницы важным моментом является то, что ограждение лестницы в верхней проекции не должно пересекаться, поэтому важно правильно рассчитывать лестницу на второй этаж. Как в П-образных, так и в Г-образных поворотных лестницах, использование забежных ступеней позволяет максимально сэкономить пространство комнаты.

В пространстве под лестницей обустроена зона отдыха

Изготовление стандартной забежной конструкции своими руками

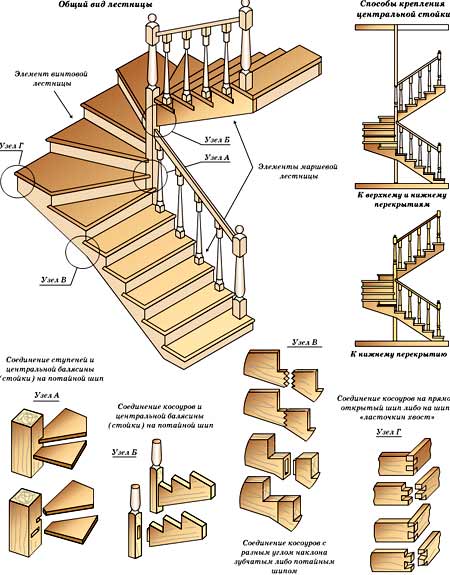

Деревянные лестницы с забежными ступеньками между собой скрепляются с помощью монтажного клея, саморезов или саморезов-блох (те, которые имеют плоские шляпки).

Понадобится выбрать индивидуально подходящий вариант, но не стоит забывать о том, что само дерево понадобится обязательно обрабатывать перед использованием.

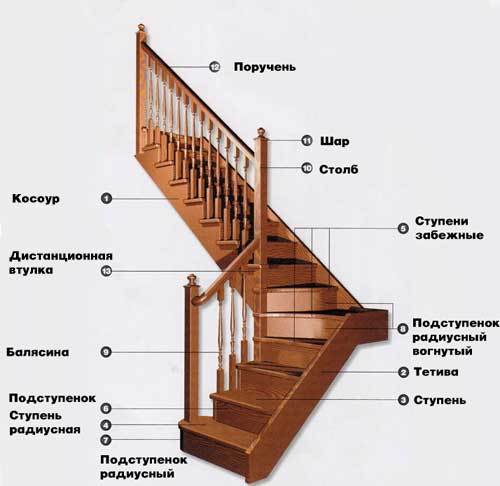

Конструкцию лестницы с забежными ступеньками условно можно разделить на 3 части: до забега, сам забег и после него. Забег обязательно должен монтироваться ровно посредине. Если сделать это по-другому, другая часть конструкции износится гораздо быстрее.

Перед процессом монтирования конструкции должен быть выполнен расчет лестницы с забежными ступеньками (определение подходящих размеров).

При высоте в 2-3 м общее количество ступенек, которое понадобится – 15-20. Переход забега при этом получается на 8-10 ступеньках. Проще говоря, из 8 ступенек будет монтироваться первая прямая часть лестничной конструкции.

Далее делается забег. Упор будет на прямую балку, которая в дальнейшем должна быть спрятана под лестницей или под видом каморки. Балка обязательно должна будет выдерживать максимально возможную нагрузку – следует позаботиться о том, чтобы она была как можно крепче.

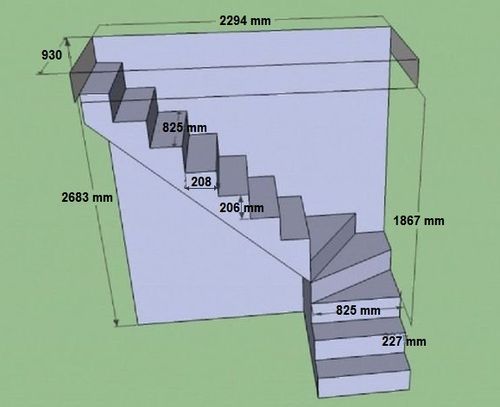

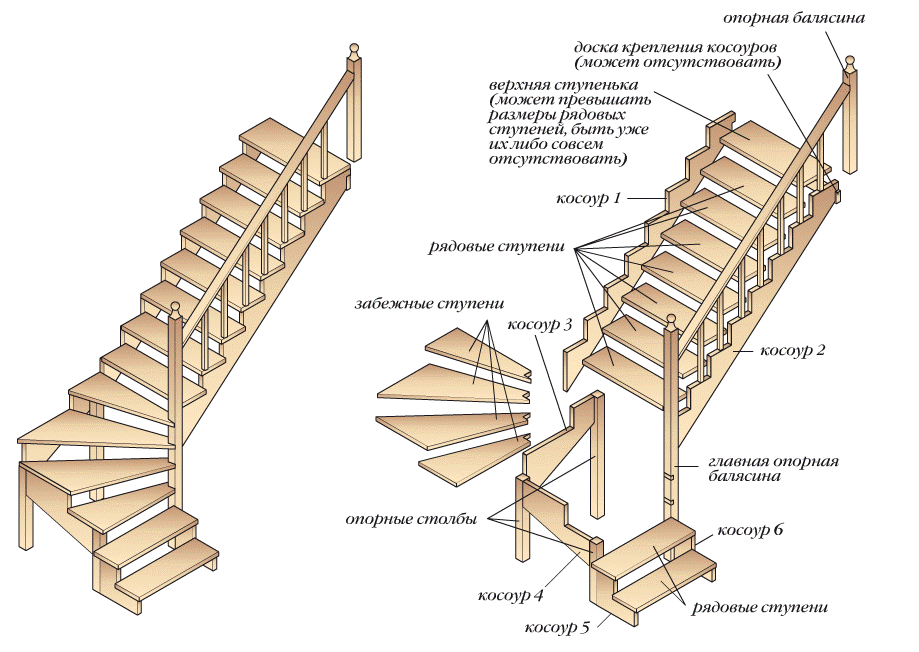

Чертеж двухмаршевой лестницы с забежными ступенями.

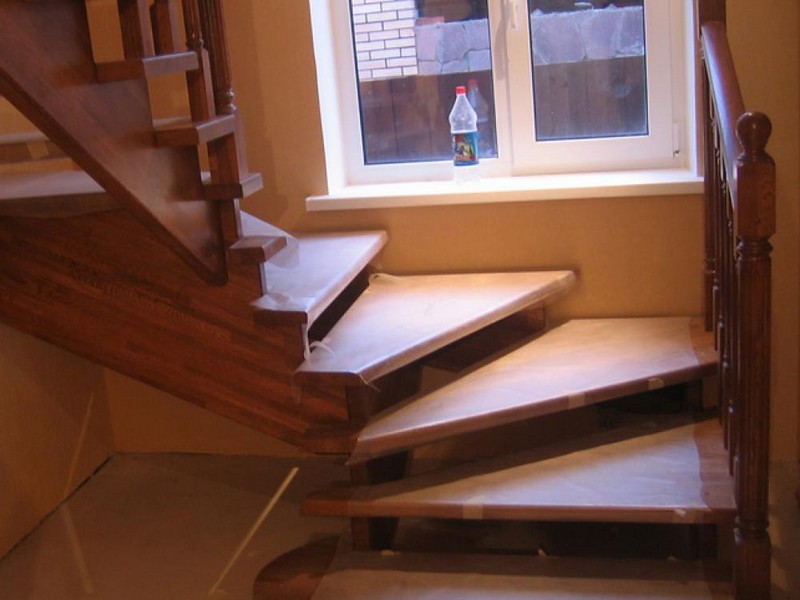

Забежные ступеньки для деревянной лестницы вырезаются по двойным размерам обыкновенных ступенек (прямоугольных). После этого по форме трапеции понадобится вырезать одну сторону, а вторую – оставить с изначальной шириной. В дальнейшем их можно подрезать и подровнять во время монтирования конструкции лестницы. Более узкий край может быть закруглен. Выполнить это можно с помощью лобзика с установленной насадкой для округлого выреза.

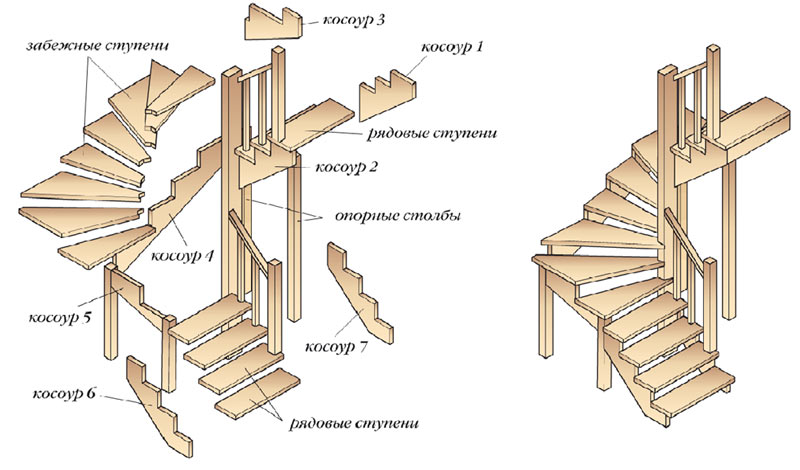

Конструкция лестницы с забежными ступенями из дерева подразумевает монтирование поручней. Рекомендуется выбрать именно металлические поручни, после чего оббить их деревом.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространены маршевые лестницы

Наиболее простой и распространённой конструкцией является маршевая лестница. Хотя, имея такой важный плюс – простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн возросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт», именно так называется их основной конструктивный элемент – большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики, у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная со ступеней и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

На сегодняшний день используются две основные конструкции:

• Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
• Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Рассмотрим основные разновидности деревянных лестниц.

Винтовые лестницы

Конструкция винтовой лестницы представляет из себя столб, к которому по спирали крепятся ступени.

Винтовая лестница редко используются в качестве основной, но ее роль в доме определяется не только функциональным назначением. Как правило, винтовые лестницы являются яркой, зрелищной частью внутренней архитектуры помещения, имеющей самостоятельное художественное значение.

Винтовые лестницы довольно часто устанавливают в реконструируемых помещениях, где, в связи с технологическими причинами, другие лестничные конструкции использовать затруднительно. При высоте потолков от 3 м винтовые лестницы позволяют экономить площадь помещения, наряду с этим, они обеспечивают самый короткий путь с одного этажа на другой при крутизне ступеней 26 — 29 градусов. Во вновь строящихся домах такие лестницы проектируются, из соображений эстетики или для экономии места. Они хороши для перемещения в зимний сад или из цокольного этажа многоуровневого дома, также могут использоваться как вспомогательные лестницы, ведущие к техническим выходам из помещения.

Маршевые лестницы

Этот вид лестниц состоит из маршев – блоков ступенек, число которых в одном марше может колебаться от 3-5, до 13-15. Отсюда и название – маршевые лестницы.

Маршевая лестница на косоурах или тетивах с крутизной подъема 26 — 29 градусов является самым распространенным и в тоже время древнейшим видам.

Данный вид лестницы хорош в помещении, где не возникает вопрос экономии места, она обеспечивает максимум прочности при минимуме соединений. Лестничный марш может быть прямым или криволинейным, а лестничные площадки квадратной, прямоугольной или полукруглой формы.

На площадке лестница может делиться на две ветви.

Лестницы комбинированные

Комбинированные лестницы в последнее время становятся всё более модными и востребованными.

Практически все лестницы, не являющиеся строго маршевыми или винтовыми, можно считать комбинированными.

Если в конструкции и в отделке лестниц используются различные сочетания материалов, их также называют комбинированными.

На данный момент мы можем предложить Вам комбинации металла, бетона и дерева.

Практически все современные малогабаритные и модульные лестницы с точки зрения материалов, из которых те сделаны, являются комбинированными.

Лестница на косоурах

Лестницы на балках, которые поддерживают основание лестницы. Косоур представляет собой две наклоненных и поставленных сбоку лестницы балки, предназначенные для поддержки лестницы из дерева. Косоуры обычно выполняются прямымого вида.

В случае, когда прямой косоур (т.е. лестничные ступени заключаются посреди двух прямых балок) в таком случае лестничный марш выглядит как прямой. В 90% случаев лестницы на косоурах выполняют из дерева. Жилье в итоге обретает довольно респектабельный, красивый и солидный вид.

Лестницы на тетивах

Несмотря на необычный облик, это классический тип лестниц.

Их располагают в гостинных и холлах, что зачастую позволяет сделать их своеобразной изюминкой дома.

Такой тип лестниц, впрочем, как и деревянная лестница на косоурах, выполняется в двух исполнениях: закрытая (с подступенками) и открытая конструкция.

Такой тип лестниц отличается более надежной конструкцией в сравнении с лестницами на косоурах.

Плотность дерева, древесины

Плотность древесины (плотность дерева)— это отношение массы древесины к ее объему. (Плотность различных пород дерева в таблице.) Выражается плотность в кг/м3 . Плотность древесины зависит от ее влажности. Все показатели физико-механических свойств древесины определяются при влажности 12%. Между прочностью и плотностью существует тесная связь. Более тяжелая древесина, как правило, является более прочной. Плотность определяется массой древесного вещества в единице объема.

Проектирование правила и нормы

Чтобы спуск и подъём по лестнице был как можно более удобным, при проектировании лестницы на второй этаж следует придерживаться точного соотношения между расстоянием, на которое человек передвигается вперёд, и расстояние, на которое он опускается или поднимается. В современном строительстве для определения этого соотношения применяются термины «ширина проступи» и «высота подступенка» Под «высотой подступенкой» подразумевается вертикальное расстояние между верхними плоскостями двух последовательных ступений. Под «шириной проступи» — расстояние между передними краями соседних ступений.

Угол наклона лестничного марша должен составлять не менее 20 градусов, ширина ступений — не менее 100 см, а глубина проступи-не менее 25см. Удобные для хотьбы углы наклона лестничного марша изображены в таблице приведённой ниже.

Как делать не нужно?

Зачастую самодельные лестницы выполнены неправильно. Большинство из них делаются таким образом:

• Подыскиваются брусья подходящего сечения.
• Нарезаются по размерам будущего изделия.
• Конструкция сбивается самым простым способом – гвоздями внакладку.

Такой вариант изготовления неправильный. Ступень держится на гвозде, который со временем может поржаветь, что приводит к поломке изделия и травмам. Использование для крепления нескольких гвоздей, шурупов или сквозных шурупов с гайками тоже не спасает ситуацию.

Предлагаем подробный мастер-класс правильного изготовления приставной лестницы.

Расчет самодельной лестницы из металла с поворотом на 180

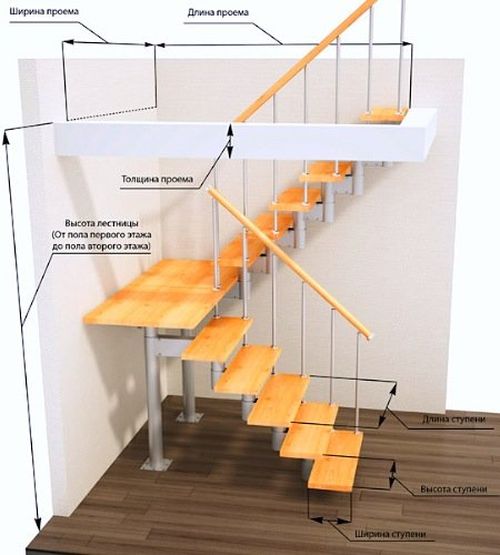

Для правильного расчета поворота лестницы нужно знать ширину лестничного марша, параметры ступеней и радиус поворота. Важно знать длину проекции от горизонтальной плоскости марша, которая измеряется от начальной ступени до вершины угла поворота.

Как рассчитать лестницу с поворотом на 180 градусов:

• Сначала отмечается центр изгиба лестницы, который совпадает с радиусом внутренней стороны лестницы. Обозначим её за точку А.
• Далее продумывают количество забежных ступеней, от величины которых зависит удобство при эксплуатации. От начала обычной маршевой ступени прочерчивается линия – DE.
• Линия АВ должна делить лестницу на две равные части. Средняя часть марша изображается кривой линией, для этого необходимо от АВ отложить значение равное половине ширины обычной ступени.
• От последней отметки прочертить линию, равную ширине ступени. Таким образом отмечаются все забежные ступени.
• От первой точки и центра изгиба прочерчивают линию, соединяющуюся с DE.
• Предыдущую процедуру повторяют со всеми точками.

Виды лестниц с поворотом

Лестничный пролет, где используется поворотная ступень, может быть сделан в разных частях дома. Его монтаж проводится с учетом типа конструкции. В основании всегда лежит деревянный или металлический каркас, который чаще делается как тетива из парных балок.

Подобные сооружения могут быть нескольких видов:

• Поворотный марш может быть с любым углом, но обычно выбирается 90 или 180 градусов. Можно сделать площадку – это простой и удобный способ отдохнуть между этажами, особенно при переносе тяжелых предметов. Вид конструкции встречается в виде буквы Г или П, допускается разбивка на три марша, если очень высокие потолки в помещении. Каждая ступень просчитывается в проекте с учетом наклона лестницы и количества маршей в пролете;
• Изготовить винтовую лестницу будет сложнее, чем прямой её тип. Но эта лестница — классическая забежная, в которой поворот может варьироваться при монтаже. Также меняется расположение и толщина ступеней.

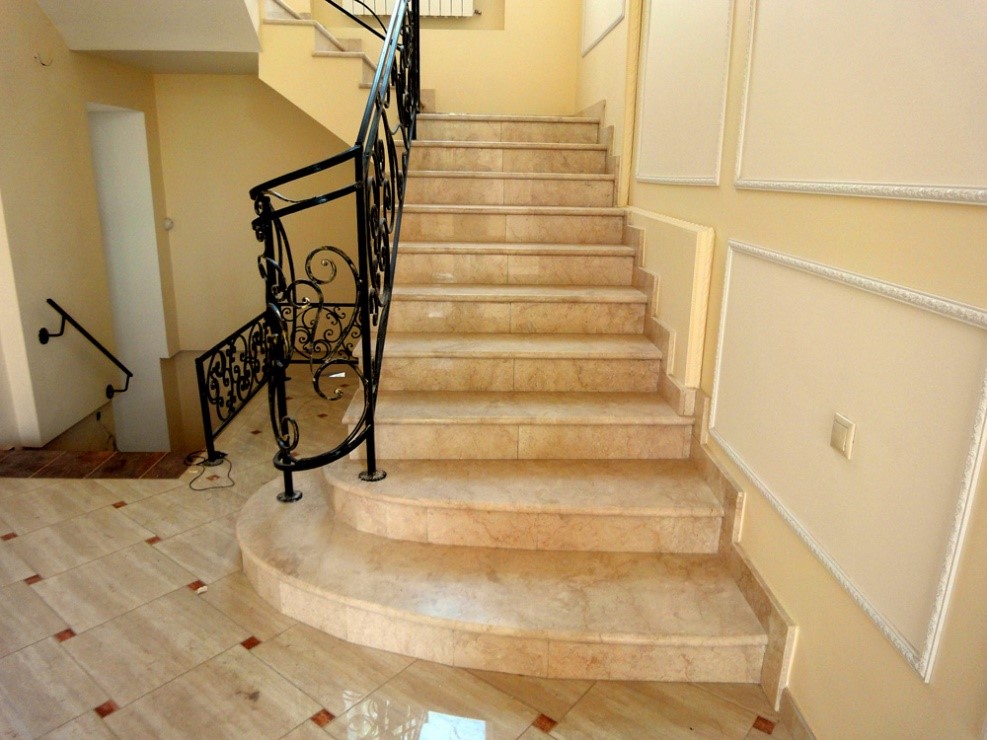

Ступень поворотного типа может быть сделана и в прямом маршевом пролете. Её устанавливают в самом низу лестницы, что делает вход на подъем более комфортным.

Спецификация изделия

В этой статье Вы можете посмотреть примеры деревянных лестниц с забежными ступенями »

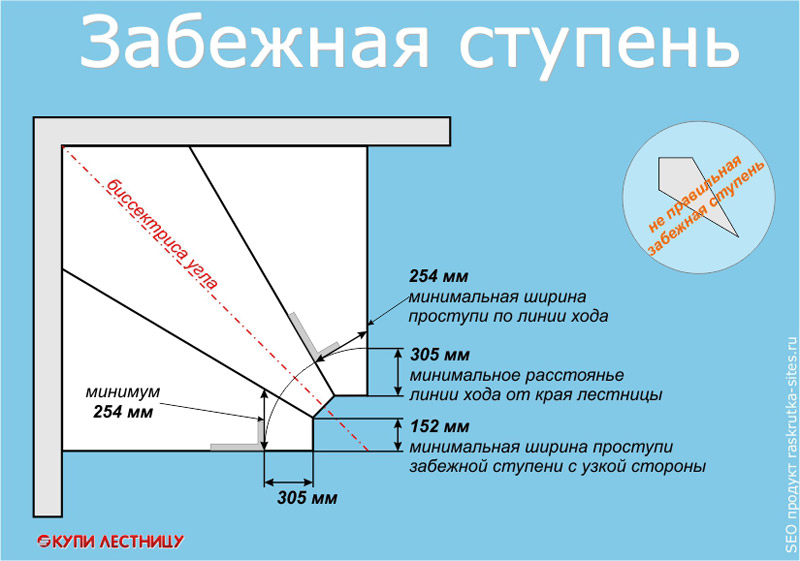

Особенности расчета забежных ступеней

Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.

Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка м.

Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша ( м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.

Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.

Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.

Простой проект деревянной лестницы своими руками:

dizlandshafta

Полезно2

Бесполезно

Калькулятор расчета размеров забежной или винтовой ступени

Далеко не всегда удается вписать в комнату частного дома обычную маршевую лестницу на второй этаж или на чердак — банально не хватает свободной площади помещения. Выход – либо проектировать межэтажный переход с двумя маршами, либо сооружать винтовую конструкцию, которую можно разместить буквально «на пятачке». Если планируется лестница в два марша, то они могут располагаться или под прямым углом, обычно вдоль стен в углу комнаты, или встречно, то есть параллельно друг другу, но в противоход. И в том, и в другом случае необходим какой-то переход между ними. Это может быть площадка между пролетами, но более компактным вариантом становится участок с так называемыми забежными ступенями, позволяющими изменять направление движения маршей.

Понятно, что форма этих ступеней в плане будет отличаться от обычных прямых маршевых. Это и составляет особую сложность при разработке проекта будущей лестницы. Существует немало способов графического построения забежных или винтовых участков. В некоторых случаях можно призвать на помощь и геометрические формулы. Вот на них то и основан предлагаемый вниманию калькулятор расчета размеров забежной или винтовой ступени.

Цены на ступени для лестниц

ступени

Необходимые пояснения будут приведены ниже.

Калькулятор расчета размеров забежной или винтовой ступени

Перейти к расчётам

Пояснения по принципу и порядку проведения расчета

Сразу оговоримся – этот калькулятор рассчитывает не все размеры ступеней, а только ширину проступей в самой узком и самом широком ее месте. Объясним почему.

• По правилам сооружения лестниц, высота ступеней должна выдерживаться единой на всем протяжении подъема, независимо от того, прямой ли это маршевый участок, или забежный.
• Аналогичное требование предъявляется и к ширине проступей. Правда, если на прямых ступенях она одинакова по всей их длине, то на забежных рассчитанная ширина должна обеспечиваться по центру, то есть по так называемой линии движения.

Оптимальные параметры ширины проступей и высоты ступеней тесно взаимосвязаны, рассчитываются из соображений максимального удобства перемещения человека, с учетом эргономики его шагов. Зависят они и от длины шага, и от крутизны лестничного марша.

Таким образом, чтобы перейти к расчету размеров проступей забежных ступеней, прежде необходимо определить нормальную ширину ступеней, которая будет использоваться на всех участках лестницы. Для этого есть отдельный калькулятор.

Как рассчитать оптимальные значения ширины и высоты ступеней?

Для этого можно прибегнуть к графическим построениям, но проще применить алгоритм, учитывающий эргономику движения человека и переведённый в «язык» геометрических формул. А этот алгоритм реализован в калькуляторе расчета ширины и высоты ступеней, размещенном на нашем портале.

Вернемся к нашим забежным ступеням. Чтобы разобраться с их конфигурацией, посмотрим на схему.

На схеме видим три дуги, проведенные из одного центра А. Самая крупная — внешний радиус поворота (R), являющийся продолжение мвнешнего края лестничного марша. Самая малая дуга – внутренний радиус, то есть закругление внутреннего края маршевого участка. И между ними – так называемая линия движения, которая уже упоминалась выше. Согласно правилам, ширина лестничного марша (L) должна выдерживаться единой – это требование соблюдено.

Именно по линии движения и откладываются отрезки-хорды, длиной (b) в точности равные расчетной единой ширине ступеней общего марша лестницы. Теперь из центра А несложно провести лучи, которые зададут границы забежных ступеней.

Очевидно, что внешняя сторона этих ступеней (s) становится значительно больше внутренней (m). Именно эти значения и вычисляет калькулятор, основываясь на закономерностях подобных треугольников. Приводить расчетные формулы, наверное, нет необходимости.

Цены на лестницы

деревянная лестница

При этом, из соображений безопасности и удобства движения по лестнице, рекомендуется добиваться того, чтобы размер m был не менее 100 мм, а s – не более 400 мм. Варьировать эти величины, при неизменной ширине марша и ширине ступеней по центральной линии движения, можно лишь изменением радиуса R. Для этого между параллельными маршами обычно оставляется просвет, равный примерно четверти их ширины. При Г-образной конфигурации маршей центр А может вообще выбираться произвольно — главное, чтобы позволяли размеры выделенной под лестницу площади помещения.

Следует заметить, что данный расчет справедлив для одинаковых ступеней забежного участка или для винтовых ступеней. Дело в том, что на Г— или П-образных поворотах очень часто прибегают к постепенному изменению формы ступеней, начиная еще от прямого маршевого участка. Так обеспечивается плавность поворота и максимальное удобство перемещения по нему. В таких случаях предлагаемый расчёт будет справедлив только для центральных забежных ступеней, а остальные рассчитываются несколько иначе – графическим методом.

Варианты расчета ступеней забежного участка лестницы

Существует несколько алгоритмов графического построения плана забежного участка лестницы с плавным изменением формы ступеней. Они подробно изложены в статье нашего портала «Забежная лестница своими руками».

Готовые варианты

Не у всех владельцев частных домов есть желание и время делать чертежи и выполнять строительные работы своими руками. Тем более, когда существуют очень неплохие варианты готовых лестничных конструкций, собираемых из модулей. Доступны самые разные модификации – прямые, винтовые, криволинейные. Одни собираются из деревянных элементов, другие – из металлических. И все это не сложнее детского конструктора – на самостоятельную сборку модульной лестницы тратятся считанные часы. Высота и ширина частей легко регулируется, давая возможность вписать лестницу в интерьер и предоставить доступ на верхний этаж в кратчайшие сроки. Многообразие стилевых решений позволит найти подходящий вариант для любой обстановки.

Современные модульные лестницы могут быть очень стильными и, при этом, просто собираться.

Стоит также обратить внимание на специализированное ПО, предназначенное для расчетов различных параметров, – SolidWorks, StairDesigner и другие. С такими инструментами строительство сложной конструкции своими руками станет возможным даже для того, кто не имел дело с чертежами. Кроме того, для проектирования несложных конструкций существуют бесплатные онлайн-сервисы, то есть любой желающий может пробовать свои силы в проектировании без установки на свой компьютер дополнительного софта.

Проектирование лестницы в программе “Компас” (простой вариант)

Проектирование лестницы в программе AutoCAD (сложный вариант)

Предыдущая

Своими рукамиСоветы по монтажу и установке лестниц из дерева на второй этаж

Следующая

Своими рукамиКак произвести грамотный расчет лестничных ступеней

Кол-во блоков: 11 | Общее кол-во символов: 25037Количество использованных доноров: 4Информация по каждому донору:

1. -povorotnaya-lestnica: использовано 3 блоков из 5, кол-во символов 7910 (32%)
2. -montag/raznovidnosti/lestnica-povorotnaya-na-vtoroj-etazh-632: использовано 2 блоков из 3, кол-во символов 8445 (34%)
3. : использовано 1 блоков из 4, кол-во символов 4608 (18%)
4. -rukami/: использовано 3 блоков из 8, кол-во символов 4074 (16%)

Делаем лестницу в частном доме

Лестницы в доме могут вести не только на второй этаж. В данном случае существуют конструкции следующих типов:

• наружные: для подъема на крышу, для выхода на чердак, спуска в подвал или гараж, для восхождение на крыльцо;
• внутренние: перемещение между этажами, спуск на цокольный этаж.

Оптимальный угол наклона для каждого типа лестницы должен быть следующим:

• до 30° — наружные подъемы, целесообразнее организовывать пандусы;
• от 30° до 45° — лестницы внутри дома (на второй этаж) или другие бытовые подъемы;
• от 45° до 75° — приставные конструкции;
• свыше 75° — эвакуационные марши.

Для каждого, конкретного случая устанавливается свой угол наклона, в то же время учитывается то полезное пространство, которое можно безболезненно для дизайна дома потратить на организацию лестницы.

Не прибегая к сложным подсчетам, пользуясь обычной миллиметровой бумагой, зная высоту требуемого подъема и длину комнаты, которая выделена под лестничный марш, можно экспериментально определить уклон. Так в масштабе 1:10 на бумаге по горизонтали откладываем ту длину комнаты, которая отведена под марш. По вертикали – высоту будущего подъема (это расстояние от пола помещения первого этажа до горизонтального перекрытия второго этажа). Две линии должны проходить строго под прямым углом относительно друг друга. Получается прямоугольный треугольник. Длина его гипотенузы будет равняться длине лестничного марша. Угол между гипотенузой и горизонтальным катетом и обозначает уклон марша. Если он лежит в пределах угла «комфортного подъема» для данного типа лестницы, то можно рассчитать количество будущих ступеней. Если подъем слишком крутой, то необходимо подумать по организацию пролетов на лестнице.

Лестница обязательно должна иметь правильный угол наклона

Уклон марша и высота ступени

Определившись с углом наклона для марша, нужно определить длину и ширину ступеньки. Для этого используется формула: 2A+ В=60-64, где:

• A – высота подступенка, см;
• В – ширина ступени (проступи), см,
• 60-64 значение в см длины среднего шага женщины и мужчины.

Нормативная документация указывает на оптимальную высоту ступени А=15 см, но эта величина может варьировать в пределах 14-17 см. Какое значение выбрать подскажет угол наклона конструкции. Допустим, А=15 см. Тогда по вышеуказанной формуле нетрудно рассчитать значение В.

B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см,

Далее нужно рассчитать необходимое количество ступеней. Для этого высоту этажа Н (это расстояние между перекрытиями первого и второго этажа) делим на высоту одного подъема, то есть А. Например, высота этажа Н- 270 см, тогда Н/А = 270/15=18 ступеней. Но что делать, когда высота этажа – это число, не кратное трем, например 260 см, тогда количество ступеней не будет целым числом. В таком случае есть два выхода:

• делать последнюю ступень нестандартной величины;
• изменять угол наклона конструкции.

Таблица различных параметров лестницы

Здесь также прибегают к экспериментальным методам и наносят в масштабе 1:10 на миллиметровую бумагу: в виде строго вертикальной линии высоту этажа Н. С верхней точки данного отрезка опускают нужное количество ступеней стандартных размеров. Это будет гипотенузой прямоугольного треугольника. От нижней точки гипотенузы до основания вертикального катета проводят линию. Это будет горизонтальный катет, то есть длина будущего лестничного марша, а угол между гипотенузой и катетом – наклон лестницы. Он определяется транспортиром.

Угол наклона крыши

Разобравшись с лестничным подъемом на верхний этаж дома, нетрудно рассчитать уклон крыши. Данный показатель крыши зависит от ее конструкционного материала и от того, в каких целях будет использоваться чердачное помещение, например организация крыши сопряжена с возведением мансарды (как дополнительный этаж дома).

Уклон крыши определяют по формуле Н конька=L пр.* tg A, где:

• Н конька – это высота будущего чердачного помещения крыши;
• L пр.- половина длины пролета дома;
• tg A – тангенс искомого показателя, то есть искомый наклон крыши.

Например, проектная документация указывает, что дополнительный этаж дома на чердаке должен иметь высоту 1,8 м. Ширину фронтона измеряем пи помощи рулетки, допустил 6 м. L пр = 3 м. Тогда по формуле определяем тангенс угла наклона кровли и по таблице находим значение угла.

Вечная металлическая лестница для крыльца

Если требуется сделать металлическую лестницу для крыльца, лучше всего использовать конструкцию, приведенную на схеме ниже.

В основе ступени лестничного пролета используется два Г-образных профиля, соединенных кромочным отрезком из уголка. Главным преимуществом металлической лестницы является то, что у каждой ступени есть своя опора на грунт или бетонное основание. Это означает, что конструкция сохранит несущую способность в любой ситуации, под любой нагрузкой. К минусам данного устройства можно отнести то, что каждую металлическую ступеньку нужно сделать и подогнать по размерам индивидуально.

В результате на лестницу уходит вдвое больше средств и времени, но затраты можно считать оправданными, если речь идет о доме на сваях, веранде или террасе. Чтобы увеличить жесткость конструкции, можно сделать две крестовидные распорки внутри пролета или установить металлическую лестницу параллельно фасаду здания. Последний вариант подойдет для домов с неутепленными каменными стенами.

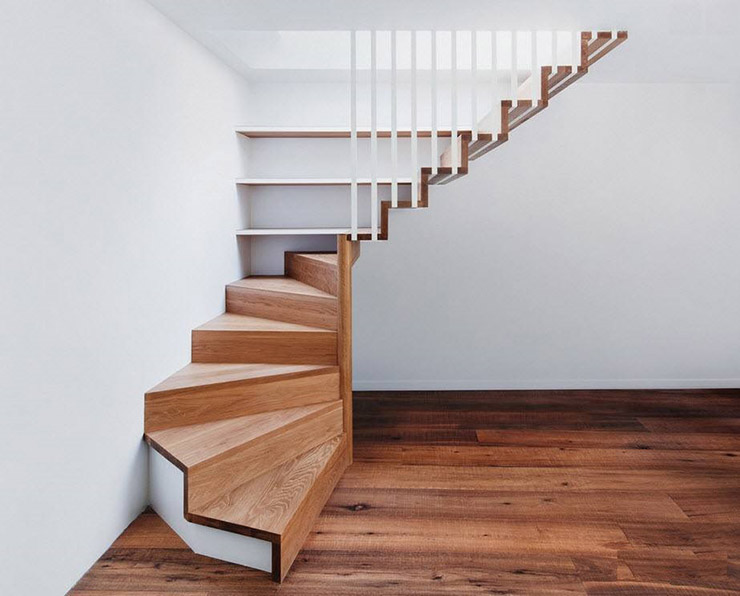

Расчет поворотной лестницы на девяносто градусов

Посчитать габариты готовой конструкции задача не из простых. Можно воспользоваться специальными математическими формулами, но проще сделать это с помощью онлайн-калькулятора просчета, который можно найти на просторах интернета. Вам понадобятся следующие замеры:

• расстояние между двумя этажами (от пола первого этажа до пола второго);
• длина проема;
• ширина сооружения.

Это минимальный набор тех параметров, которые будут вам нужны. Обладая определенными знаниями и навыками, вы можете осуществить расчет самостоятельно. Если же нет, то мы рекомендуем воспользоваться услугами нашего профессионального замерщика.

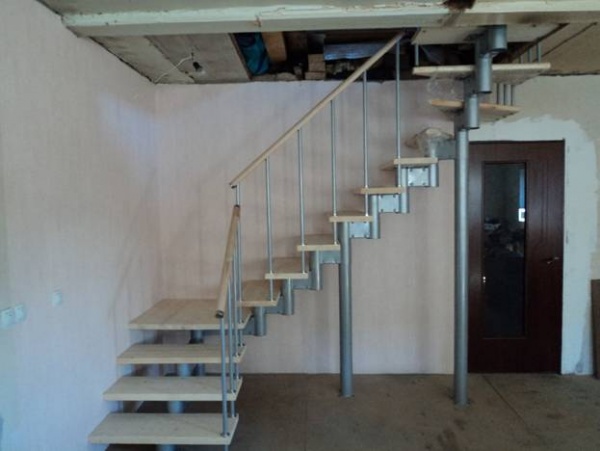

Размеры лестницы модели № с забежным участком

В комплекте вместе с деталями лестницей поставляется герметик, крепежные детали — болты, шайбы, гайки, шпильки и все другое необходимое для проведения монтажа. В обязательном порядке имеется сборочный чертеж с привязкой всех геометрических размеров.

Сборная винтовая конструкция
