Винтовые сваи своими руками: Инструкции как сделать +Фото и Видео процесса

Преимущества винтового фундамента

Основание под дом, полученное методом закручивания винтовых свай является надежным и прочным. Свая изготавливается из стальной трубы с заостренным концом и привариваемых лопаток. Это достаточно износостойкий и долговечный материал со специальным антикоррозийным покрытием, предотвращающим появление ржавчины.

Основными преимуществами фундамента являются:

• Не требуется проведение трудоемких земляных работ с рытьем глубоких котлованов и траншей;
• Монтаж винтовых свай может проводиться на любых поверхностях с достаточно не ровным рельефом;
• Закладка фундамента возможна в любое время года;
• Быстрота и простота процесса.

При завинчивании винтовых свай происходит значительное уплотнение грунта, что обеспечивает высокие показатели несущей способности фундамента.

Как установить винтовые сваи своими руками

Считается, что монтаж винтовых свай, это технологически сложная работа. Что для её выполнения нужны особые знания и дорогостоящая техника. Так ли это?

Если разбить все работы поэтапно, то получится следующая картина:

• Сначала производится расчёт фундамента на винтовых сваях. Для этого необходимо выполнить геолого-исследовательские работы. Согласно СНиП «Свайные фундаменты», для фундамента, например, дома из сэндвич-панелей в 150 м2, берётся нагрузка в 70 тн, хотя вес такого дома 25-30 тн. Исходя из характеристик несущей способности (они есть у каждого производителя) и результата геологических изысканий, подбирается типоразмер свай, и рассчитывается их количество, сообразуясь с данными СНиП. Длина сваи берётся с учётом глубины промерзания грунта.

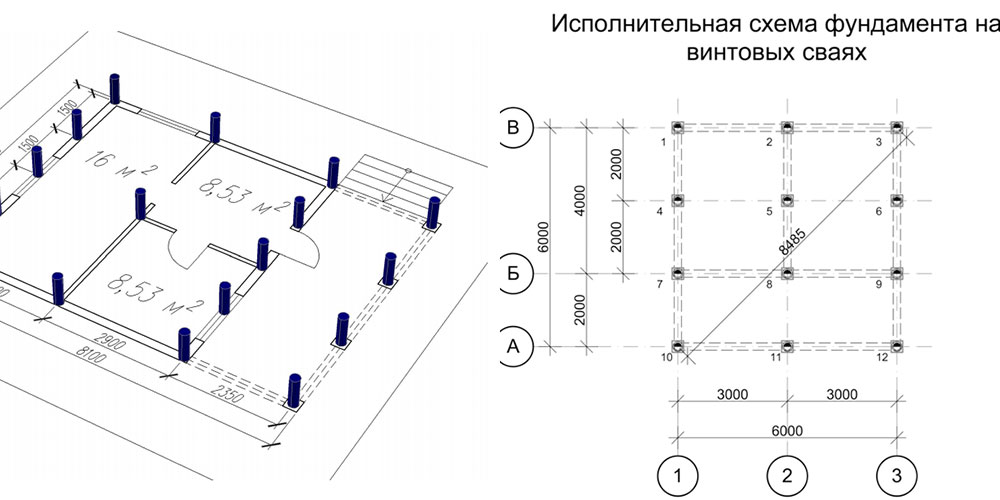

• Необходимо произвести разметку  поля. Для этого, план здания разделяют на прямоугольники, и соблюдают погрешность в 1-2 см, как по диагонали, так и по габаритам.
• Монтаж винтовых свай своими руками начинаем с углов. Это будут реперные точки для разметки, согласно имеющегося  чертежа.
• В требуемую точку устанавливаем сваю. Если она длиной до 2,5 м, то в специальное отверстие вставляем прут для завинчивания. Если же свая длиной от 2,5 м до 4 м, то используют удлинитель, и как рычаги — трубы с квадратным сечением 50х50 мм и длиной 3-3,5 метра. Их надевают на технологические «уши» удлинителя, а удлинитель надевают сверху, и скрепляют со сваей по соосным отверстиям.

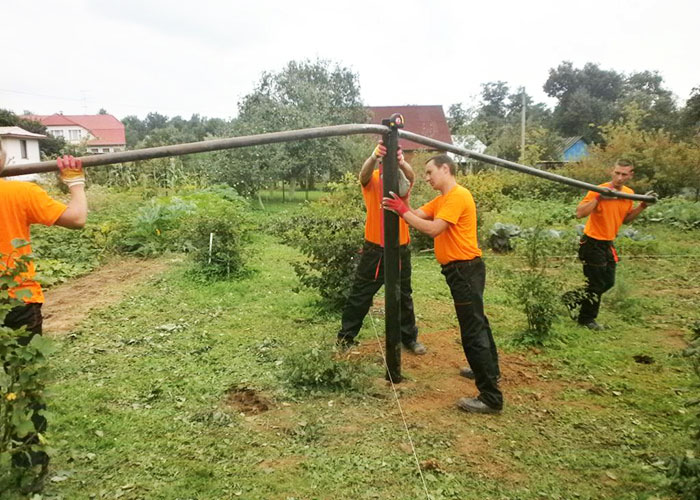

• Завинчивают сваю 3-4 человека. С помощью строительного уровня и отвеса, постоянно проверяется вертикальность. Отклонение от вертикальной оси допустимо в 1-2 градуса.
• После окончания работ, когда сваи завинчены на расчётную глубину (но не менее 1,5 м), с помощью оптического дальномера производится промер высот свайного поля по горизонтали, и обрезка по одному уровню угловой шлифмашиной.
• После этого, заливаем в сваи раствор бетона. Это укрепляет их, убирает воздух и повышает антикоррозийность внутри тела.
• Как только бетон застынет, привариваем оголовники. Затем с помощью швеллера (сваркой), или брёвен (шпильками или саморезами), получаем единую конструкцию свайно-винтового фундамента.
• Все сварочные швы тщательно промазываем антикоррозийной мастикой.

В конце строительства, производят отделку свайного фундамента. По периметру дома закрепляют цокольный сайдинг, декоративные панели, и т.д., оставляя зазор между обшивкой и отмосткой.

Трудно самим выполнить свайный фундамент, или не очень – решать вам. Но в этой связи, следует упомянуть, что многие застройщики, которые нанимали вроде бы «специалистов», получили вместо желанного фундамента километр испорченных нерв.

Писали, что рабочие, вместо того, что бы ввинчивать сваи в грунт, рыли зачем-то ямы под них! Поэтому, желательно, перед тем, как кому-нибудь доверить это важное дело, поинтересоваться, какая технология выполнения работ принята у данной фирмы.

Полезное видео по теме:

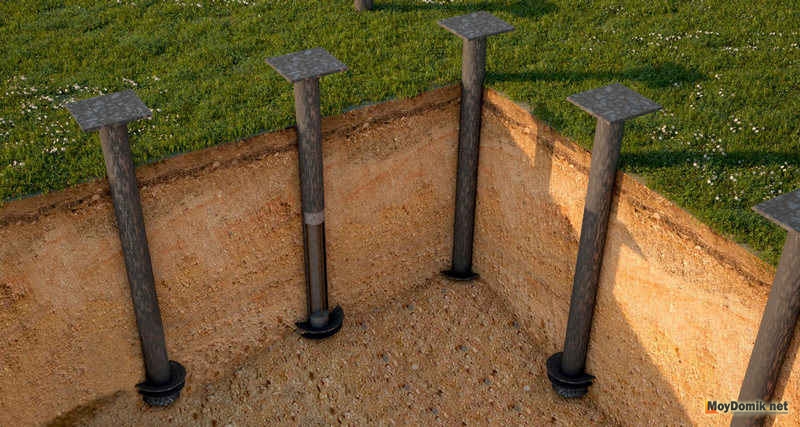

Устройство свайно-винтового фундамента

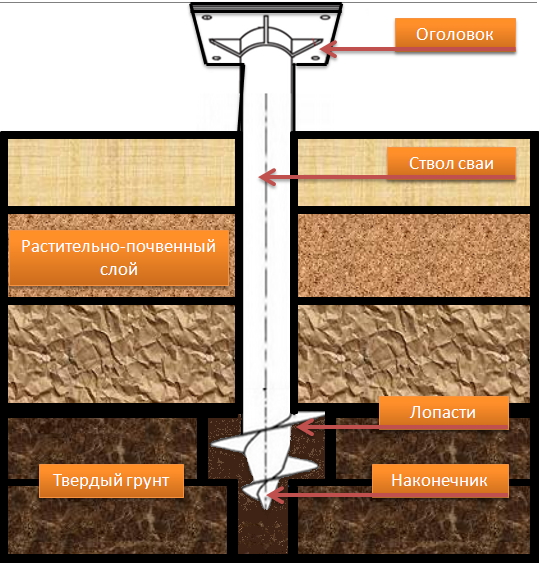

Из всех существующих модификаций фундаментов винтовые сваи являются самым экономичным способом опирания коттеджа на несущий пласт. Конструкция СВФ фундамента имеет вид:

• вкрученные до несущего пласта сваи
• смонтированный по оголовкам ростверк
• усиление наземной части связями, распорками

Погрузить СВС, шурупы с многозаходной мелколопасной спиралью своими руками не представляет труда при наличии бригады из трех человек. Более того – эта технология рекомендована специалистами. При ручном вкручивании проще всего контролировать усилие затяжки, по которому определяется достижение несущего пласта. Механическая установка СВС требует дополнительных затрат на измерительные приборы, приводит у удорожанию фундамента.

Рассчитывают свайное поле по допустимым нагрузкам на ствол СВС, диаметр изделия. Для коттеджей рекомендуется применять диаметры 133 – 325 мм, надворных построек 89 – 108 мм. Тяжелые заборы с высокой парусностью, причалы, лестничные марши, печи, камины опирают на сваи 76 мм, диаметр 57 мм применяется для легких ограждений. При выборе следует ориентироваться на критерии:

• стенка тела сваи от 4 мм
• толщина лопасти от 5 мм (оптимальный вариант сужение от 12 мм до 6 мм)
• только бесшовные трубы
• предпочтительнее литые наконечники
• эпоксидное, битумное либо полимерное антикоррозионное покрытие + горячее цинкование
• минимальное количество сварки

При соблюдении всех условий фундамент будет иметь 200 – 300 летний ресурс. При наращивании должна использоваться труба с аналогичными параметрами (бесшовная, одинаковой толщины стенки). Участок с отверстиями для установки рычагов перед наращиванием полностью удаляется.

Если вместо отверстий использовались приваренные петли, их необходимо срезать заподлицо, обработать участки УШМ. Отсутствие центровки, любые приваренные к телу элементы над лопастями приводят к разрыхлению почвы вместо уплотнения. Свая теряет устойчивость к боковым нагрузкам.

Выбор подходящих свай для забора

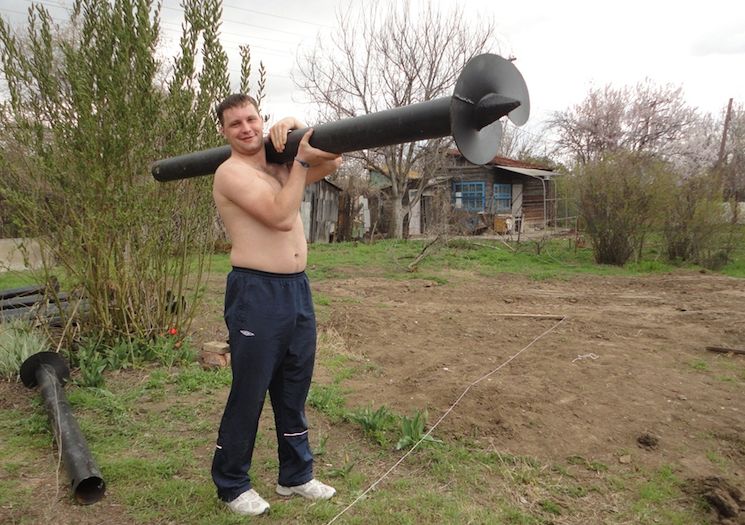

Винтовая свая – это пустотелая труба с резьбой и острым наконечником для крепежа в грунте. Имеет несколько модификаций в зависимости от нагрузки, типа почвы, климатических условий.

Отвечают сваи за равномерное распределение нагрузки, увеличивая прочность и долговечность ограждения.

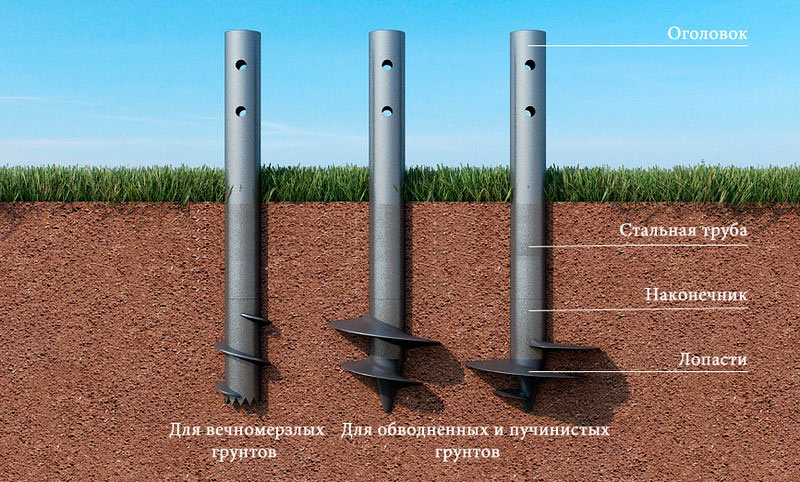

По типу резьбы

Выпускают:

• с лопастями,
• стандартной резьбой,
• комбинированной резьбой.

Наиболее дорогие и надежные сваи с лопастями. Имеют 2–3 лопасти. Давление, оказываемое на трубу, распределяется равномерно. Повышается несущая способность.

Этот тип применяется на любом типе грунта.

Пользователи часто ищут:

• Установка металлического забора
• Забор из шифера

По диаметру

Диаметр винтовых столбов – их несущая способность. Поэтому важно учитывать вид почвы, уровень ее промерзания, массивность и высоту конструкции.

При возведении забора наибольшим спросом пользуются столбы диаметром:

1. 57 мм. С толщиной стенки трубы – 3 мм, толщиной лопасти – 4 мм, диаметром лопастей – 200 мм. Устанавливается для ограждения из деревянного штакетника, доски, поликарбоната, сетки.
2. 76 мм. Толщина стенки трубы – 3,5 мм, лопасти – 4 мм. Диаметр лопастей – 250 мм. Применяют для винтового забора из шифера, профнастила.
3. 89 мм. Толщина стенки трубы – 3,5 мм, лопасти – 4 мм. Диаметр лопастей – 250 мм. Отличный вариант для кованого ограждения, из кирпича, металлоштакетника.

Под усиленные листы профнастила рекомендуется брать винтовые сваи с диаметром 89 мм.

По способу изготовления

Бывают:

1. Сварные. Создаются плазменной резкой. Это металлические конусовидные трубы с приваренными лопастями на конце. Перед поступлением в продажу обрабатываются антикоррозийными средствами. Отлично подходят для возведения заборов. Цена доступна. А вот для беседок, домов необходимо выбрать литые свайные опоры.
2. Литые. Имеют цельную конусовидную форму за счет литья металла. Способны выдерживать большие нагрузки, поэтому широко применяются в малоэтажном строительстве. В зависимости от того, на каких грунтах будут вестись работы, литые трубы берутся с разным диаметром лопастей. Для вечномерзлых почв рекомендуется брать поменьше, чтобы удобнее было ввинчивать. Для устойчивых грунтов лопасти должны быть крупными. Стоят они немало.
3. Комбинированные. Из названия ясно, что в них объединили элементы первых двух типов. Подойдут для установки легковесных сооружений, заборных конструкций. Цена на них невысокая.

Бывают сваи с открытым и закрытым наконечником.

На торфяной, песчаной почве рекомендуется брать столбы с закрытым наконечником, на любых других грунтах подойдут и с открытыми наконечниками.

Технология строительства

Успех возведения винтового фундамента зависит от четкого соблюдения технологического процесса. Весь объем работ состоит из пяти основных этапов:

• проектирование;
• подготовка площадки;
• монтаж винтовых свай;
• обвязка свай (устройство ростверка).

Проектирование

Данный этап большинству строителей-любителей покажется самым сложным. Ведь в его объем входит не только план расстановки свай, но и их подбор в соответствии с нагрузкой.

Под понятием «нагрузка» подразумевается общий вес всех строительных материалов, из которых построен дом.

Однако вес надземной части здания – это еще не вся нагрузка, которую принимают на себя сваи: в зимний период к нему добавляется вес снежного покрова и силу ветра.

Снеговую и ветровую нагрузки рассчитывать не надо – достаточно покопаться в строительных справочниках или открыть СНиП «Нагрузки и воздействия». В них содержатся таблицы, в которых указаны нормативные нагрузки по регионам России.

Например, для средней полосы они составляют:

• снеговая – 120 кг/кв. м;
• ветровая – 32 кг/кв. м.

Если вы строите дом со скатной крышей с уклоном 30°, вам надо умножить снеговую нагрузку на коэффициент 0,7. В результате вы получите 120 х 0,7 = 84 кг/кв. м.

Направление и интенсивность ветра тоже непостоянны, поэтому и ветровая нагрузка рассчитывается с учетом двух коэффициентов:

• ветрового изменения – 0,65;
• аэродинамического – 0,7.

Умножив нагрузку при максимальном ветре на оба коэффициента, вы получите цифру 14,6 кг/кв. м.

Если дом строится в другом регионе, то вам придется оперировать табличными данными, присущими ему.

Таким образом, сложив три величины: собственный вес постройки, снеговую и ветровую нагрузки – вы получите полную нагрузку на сваи.

Что делать, если на руках нет результатов геологических исследований грунтов

По правилам расчет винтовых свай проводится с учетом свойств грунта на участке, узнать которые можно только посредством геологических исследований. Это самый сложный вопрос для большинства застройщиков, взявшихся за установку свайно — винтового фундамента своими руками.

Без привлечения специалистов исследовать грунты невозможно, а стоит такая работа дорого. Если повезет, можно добыть данные по грунтам у владельцев соседних участков.

Обобщая опыт возведения построек на сваях, можно сделать вывод: для монтажа винтового фундамента под деревянный дом своими руками используют стволы диаметром 108 мм с лопастями диаметром 300 мм.

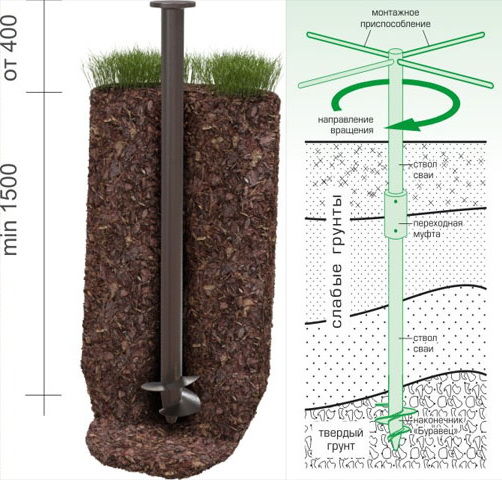

Как определить длину сваи

Если у вас имеется полноценный рабочий проект, длина сваи в нем указана. Без проектной документации и геологии определить необходимую длину можно только опытным путем.

Придерживайтесь следующих правил:

• свая должна опираться только на плотный слой грунта;
• она должна выступать на полметра над уровнем земли;
• винт должен быть погружен ниже глубины промерзания грунта.

Определить, дошла ли свая до плотного слоя, легко: в месте установки рычага в ствол сваи ее тело начинает деформироваться. При достижении этого момента вкручивание сваи следует прекратить.

Расчет количества свай

Заключительным этапом проектных работ является определение количества винтовых свай. Для этого полную нагрузку от постройки надо разделить на несущую способность одного винта.

Полученное количество распределяется на плане здания. При этом следует соблюдать условие: расстояние между сваями не должно превышать 2,5-3 метра.

Учтите, что каждый узел и угол стен должен опираться на сваю.

Строительные работы

На основании расчета винтовой фундамент своими руками монтируется в следующем порядке:

• на участке при помощи колышков размечаются места установки свай;
• под каждую сваю выкапывается небольшая лунка глубиной 100-150 мм. Ее диаметр — на 20-30 мм больше диаметра лопасти. Опытные строители обходятся без углублений, но тогда приходится увеличивать усилие вкручивания винта на начальном этапе;
• свая устанавливается на место и вкручивается при помощи рычагов. Периодически через 3-4 витка проверяется ее вертикальность. Отклонение от вертикали — не более 1,5-2 градусов;
• после установки всех свай производится выравнивание выступающих частей по горизонту. Данную операцию нельзя производить путем вывинчивания некоторых свай: это является грубейшей ошибкой, которая приведет к потере устойчивости фундамента. Используя горизонтальный уровень, стволы винтов подрезаются болгаркой до нужной высоты. Все имеющиеся на стволе отверстия и пазы срезаются в обязательном порядке;
• после выравнивания свай приступают к бетонированию. Бетонной смесью заливают полость сваи до самого верха. Данная операция нужна не только для увеличения жесткости ствола, но и для предотвращения коррозии изнутри.

Монтаж винтовых свай своими руками

На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.

ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.

ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.

Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ

НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:

• Сейсмическая активность в районе (длина сваи от 4 метров).
• Залегание твердого грунта (зависит от его состава, определяется испытаниями).
• Нормативы СНиП для регионов.

ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ

• Бурение. Ручным буром делается скважина, в которую помещается свая.
• Завинчивание. Свая завинчивается непосредственно в грунт.

Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи. На ломик с обеих сторон надевают полые трубы, которые используют как рычаги. Как ввинтить винтовую сваю своими руками, можно посмотреть на учебном видео.

• Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
• Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.

ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ

Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.

ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.

КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ

Обратите внимание на: плюсы и минусы винтовых свай

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчиванияВажно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваиГлубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ

• Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
• Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

ОБРЕЗКА СВАИ БОЛГАРКОЙ

ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ

ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ

ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:

ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»

Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Какие преимущества у свай винтовых

Чтобы понять, насколько выгодно строить забор на винтовых сваях, предлагаем вернуться в недалёкое прошлое. Приходилось ли вам иметь дело с забором на обычных, пусть даже забетонированных столбах? Если нет, спросите мнение друзей или знакомых. Если да, вы и без нас знаете, как сильно начинают «играть» столбы при замерзании грунта и его оттаивании.

Зачастую подвижка опор выполняется неравномерно. Забор клонит в сторону, обшивка серьёзно деформируется. Результат давно известен – приходится делать ремонт.

И ещё немного информации. На столб из бетона диаметром до 25 см действует выталкивающая сила в 3-4 тонны. Это научный факт, доказанный учёными. А вот на винтовые сваи на забор выталкивающая сила не действует. Они легко входят в почву, не нарушают её целостности. Поэтому площадь сцепления с замёрзшим грунтом намного меньше.

У винтовых свай есть ряд преимуществ

Но давайте вернёмся к преимуществам. Одно из них мы уже назвали – это надёжность конструкции, на которую вообще не действуют заморозки. Вот ещё несколько достоинств винтовых свай:

• Простота установки. Во-первых, монтаж может производиться в любое время года – и знойным летом, и холодной зимой. Во-вторых, материал не нуждается в дополнительных земляных или бетонных работах.
• Высокая прочность. Каждый металлический элемент легко выдерживает нагрузку в несколько тонн.
• Надёжность, о которой говорилось выше. Без ремонта такие заборы могут простоять (внимание!) более 100 лет.
• Простота демонтажа. При необходимости, забор легко переносится в другое место.
• Универсальность. Допускается установка абсолютно на любом грунте – даже болотистом.
• Всесезонность. Мы уже говорили об этом, но хотим ещё раз акцентировать внимание на важном преимуществе. Глубокой осенью и зимой все бетонные работы замирают до наступления весны. А монтаж винтовых конструкций можно смело проводить в декабре-январе. Даже если участок засыпан снегом, достаточно убрать его перед началом монтажа – и можно приступать к работе.

Заманчиво, не правда ли? Слишком уж сладко написано – возразят простые пользователи. И будут частично правы. Ведь недостатки у винтовых свай тоже есть, но они совсем незначительны. Можно отметить лишь один минус – относительно высокую стоимость установки, если за дело берётся специальная техника. Устранить этот недостаток легко – достаточно сделать все работы вручную, не привлекая сторонних специалистов.

Расчёт стоимости свайного фундамента

Для того чтобы произвести расчёт стоимости фундамента, возьмем проект здания площадью 10 на 15 метров. Скажем, закрутка свай будет производиться у такого дома с шагом в 2,5 метра. В этом случае нам понадобится 20 свай при стандартном диаметре 10,8 см.

Таблица расчёта стоимости свайного фундамента

Теперь выполним расчёт его несущей способности. При квадратной площади в 150 кв. м и удельном весе в 350 кг/м., он будет весить 52500 кг, то есть 52,5 тонны. Учитывая количество свай, расчёт несущей способности выполним приблизительный, так как, учитывая отзывы, сваи выдерживают около 5 тонн нагрузки на каждую. Тогда 20х5=100 тонн – это максимальная нагрузка веса нашего строения на фундамент.

Таким образом, исходя из рыночных цен на сваи, а сегодня они стоят около 1700 рублей, нам понадобится 34 тысячи рублей. Помимо этого, приобретем оголовки по 220 рублей. Итог – 34000+(220х20)=38400 рублей. Также, расчёт необходимо производить для дополнительных материалов, например: рубероида, антисептика, бетона.

Их расчёт не так сложен, а решение, какую компанию лучше выбрать, принимать вам. Если сравнить среднюю стоимость ленточного, столбчатого и свайного фундамента, то их цена заметно различается.

Таблица несущей способности винтовых свай

Расчёт за ленточный фундамент дома 10 на 15 метров приблизительно составит 120 тысяч рублей, исходя из того, что кубический метр бетона стоит 2000 рублей. Выводы делайте сами. Обязательно просмотрите отзывы, советы и дополнительные рекомендации, которые помогут вам в качественном исполнении работ.

На сегодняшний день отзывы имеют огромное значение, особенно отзывы знакомых и родных, имеющих такое жилье или дачу. Вероятно, они уже сталкивались со всеми преимуществами и недостатками таких строений, они поделятся опытом постройки, возможно, посоветуют наиболее востребованных специалистов для строительства и помогут самостоятельно выполнить расчёт фундамента для вашего будущего дома.

Винтовые сваи. Особенности конструкции

По своей сути винтовые сваи являются обыкновенными толстыми трубами с винтом-резьбой на основании. При вкручивании в грунт резьба производит его уплотнение и прочно фиксирует сваю в почве.

Размеры и допустимая нагрузка

Сваи под свайно-винтовой фундамент выпускаются диаметром от 100 до 300 мм и длинной до 2,5 метров.

Такая свая может выдерживать от 4 до 8 тонн каждая, необходимая длина должна быть определена в зависимости от глубины промерзания грунта на участке строительства, т.к. обязательным условием является вкручивание свай ниже этого уровня (в среднем по России он равняется 1,5 м).

Наращивание свай

При необходимости погружения свай на глубину более 2,5 м имеется возможность их наращивания, это предусмотрено их конструкцией.

Верхняя часть трубы закрывается металлическими оголовками, в народе их еще называют «пятками».

Срок эксплуатации винтовых свай

Внешняя поверхность свай покрыта антикоррозийным составом, поэтому срок их эксплуатации по гарантии — 50 лет, на деле – намного больше.

Внутреннюю часть трубы советуется залить бетонной смесью, это защитит сваю от разрушения изнутри.

Установка своими руками или помощью профессионалов?

Сделать пристройку на своём дачном участке или построить забор? Многие умельцы решаются выполнить все работы сами и для этого и вправду не требуется много усилий, тем более что можно обойтись без использования специальной техники. Рассмотрим главные нюансы такого строительства.

1) Испытание и исследования грунта

Данный этап не стоит недооценивать, т.к. от него будет зависеть надежность конструкции и её возможность возведения. Испытания несущей способности почв на профессиональном уровне происходит путём динамического зондирования и георадарного исследования. Самостоятельно получится рассчитать только удельную нагрузку на опоры и площадь объекта предполагаемого строительства.

2) Производство свай

Этот этап мы советуем сразу же пропустить и оставить профессионалам. Если с расчётом нагрузки вам помогут всевозможные строительные форумы и мастера-«частники», то для производства требуется заводские площади и мощности достаточно большого объёма.

Чем грозит «кустарное» производство? Казалось бы, что для свай, которые погружаются в землю, не важна аккуратность шва. Но это не так. Качественное литье, швы, антикоррозийное покрытие и общая герметичная обработка опоры обеспечит долговечность конструкции, в общем. При неправильной сварке лопастей, они могут сломаться уже при установке. Кроме этого, расстояние между лопастями также имеет огромное значение: слишком маленький шаг нарушит плотность грунта и свайная конструкция потеряет несущую способность, слишком большой создаст высокое давление во время вкручивания.

Монтаж винтовых свай

В случае если возводимая площадь не очень больших размеров вполне возможно выполнить установка свай вручную. Так, вы сэкономите средства на аренду спец оборудования. Из приспособлений понадобиться лопата, уровень, кувалда и рычажные ключи, которые часто изготавливают из труб в домашних условиях. Для погружения свай в землю понадобится помощь как минимум трёх крепких человек. При монтаже, будьте предельно осторожны и аккуратны: любое отклонение по вертикали (более 5 см) может пагубно отразится на будущей постройке, как и недостаточное достижение глубины сваями. Самостоятельная установка может быть невозможна ввиду особенностей грунта или серьёзного промерзания почвы.

В отличие от непрофессионального монтажа, установка свай с помощью спецтехники исключает любые отклонения по вертикали и обеспечивает плавное погружение, что снижает нагрузку на швы и целостность опор. Также параметры глубины и рядности будут точно выдержаны в соответствии с разработанным планом.

Устанавливать сваи самостоятельно или обратиться к профессионалам – решать Вам. Однако заранее рассчитайте площадь застройки, расходные материалы, технику и количество помощников, которые понадобятся для монтажа. Если у Вас есть опыт в строительстве, это будет огромным плюсом. Но в реальности, многие заказчики, промучившись несколько недель, потратив впустую время и деньги, всё равно обращаются за помощью к специалистам. Если рассчитать потраченное время и деньги, заказ «под ключ» в итоге выйдет намного дешевле: вы установите сваи всего за 1-2 дня и будете уверены в точности и результате.

Как вкручивать сваи вручную и механически

Прежде, чем проводить монтаж винтовых свай, нужно провести подготовку, а именно: сделать анализ почвы, по полученным результатам выбрать размер конусов свай, рассчитать общее количество изделий, разметить участок для фундамента под места погружения. Перед вкручиванием опор их необходимо защитить антикоррозийными растворами средством до уровня погружения снизу.

Сварные и гидроизоляционные работы

Сваи начинают погружать с верхней угловой метки согласно уровню участка. Затем вкручивают остальные угловые опоры, после них – в любом порядке ввинчивают оставшиеся сваи согласно плана размещения на участке.

Устройство металлического ростверка

При ручном погружении свай на месте ввинчивания опоры при помощи бура (это может быть ручной инструмент или обычная электрическая дрель с насадкой) сверлятся отверстия по диаметру сваи. Неглубокие ямы можно выкопать лопатой. В скважины вертикально и с проверкой уровня устанавливаются сваи, вкручиваются рычажным приспособлением на расчетную глубину.

Устройство деревянного ростверка

На вкручивание одной сваи уходит 20-30 минут, минимально допустимая глубина погружения для дачного дома – 0,5 м (среднее значение) или на 10-15 см ниже глубины промерзания грунта в регионе.

Гидроизоляция ростверка

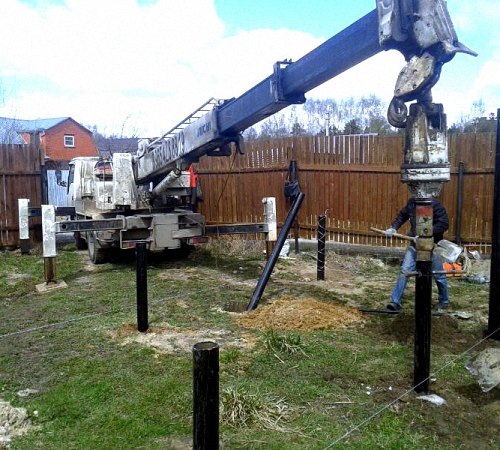

Для механического монтажа винтовых опор нужна мобильная бурильная установка – обычно это колесное или гусеничное шасси на базе грузовика или экскаватора. Опора погружается усилиями гидравлических двигателей, выравнивается по вертикали тоже механическим способом – специальными центрователями. Современные буровые установки имеют программное обеспечение, которое обеспечивает правильный угол наклона бура в автоматическом режиме. Остальные операции – заливку скважины раствором, антикоррозийную защиту и сварку – проводят так же, как и при ручном монтаже.

Гидроизоляция рубероидом

Бурение механическим способом занимает от двух до десяти суток – в зависимости от свойств грунта и количества устанавливаемых опор. Каждая свая после вкручивания подвергается расчетному нагружению по всем направлениям при помощи специальных грузов в виде муфт, лебедок, домкратов. Если нужно обустраивать на винтовых сваях ростверк, то фундамент дома доводится до готовности соответственно существующим технологиям – наносится гидроизоляция, при необходимости проводится армирование и другие операции по усилению основы.

Готовый свайно-винтовой фундамент

Перед изготовлением или покупкой?!

Прежде чем приобрести или изготовить этот элемент нудно знать его параметры.

Длина

Таковая зависит от почвы и глубины ее промерзания, а также и уровня размещения ростверка – верхней части фундамента.

При наличии устойчивого грунта достаточно опор длиной в 2,5 м. Если рельеф сложный (с перепадами высоты), то будет необходимость в элементах разной длины – в зависимости от ландшафта.

Сергей ЮрьевичСтроительство домов, пристроек, террас и веранд. Задать вопрос Если почва неустойчива, то длина опоры исходит из показаний глубины, на которой располагается плотный грунт. Это уточняется пробным бурением.

Винтовые сваи для фундамента ввинчивают на глубину, где есть песок и глина. Если грунт устойчив, то обеспечивается плотное закрепление винтовых опор в почве. Наличие плотной фракции определяется по частицам, которые остаются на лопастях.

Дом из какого материала Вам нравится больше всего?Дом из %Дом из %Бревенчатый %Дом из газобетонных %Дом по канадской %Дом из оцилиндрованного %Монолитный %Дом из %Дом из %Проголосовало: 3202

После этого производятся замеры глубины расположения искомого пласта. Решается просто: опускается грузик на веревке и до тех пор, пока он не окажется на дне. Потом, на веревке делают отметку, поднимают ее на поверхность и производят замеры глубины.

Там, где зона сейсмически активна, минимальная длина такой скважины составляет 4 метра. Опоры приобретаются или изготавливаются самостоятельно на 50 см. длиннее расчетных.

Проще обрезать излишек, чем потом выяснится, что длина винтовой трубы недостаточна.

Как монтировать винтовые сваи своими руками?

Для обеспечения успешного строительства выполняются подготовительные этапы:

• расчет количества свай исходя из периметра строения;
• при помощи колышек отмечается место для установки конструкции;
• очищение территории от крупного мусора, камней, выкорчевывание деревьев с корнями, удаление пеньков и кустарников;
• с помощью геологических и топографических компаний определяется расположение подземных вод, состав почвы и глубина ее промерзания.

Для грунта, который обладает обильным насыщением влаги, используются элементы с большим размером лопастей. Винтовые трубы устанавливаются на глубину не менее 2 метров от линии промерзания и протекания грунтовых вод.

Винтовые сваи предполагают использование дополнительных приспособлений, к примеру, лопат и сварочного аппарата.

Для выполнения подсчета количества винтовых конструктивных элементов следует придерживаться определенного расстояния между опорами:

• для зданий из деревянных балок — не более 3 м;
• не более 2 м для домов из легкого камня (пеноблока, шлакоблока);
• при формировании фундамента для ограждений – до 3,5 м.

После выполнения подготовительных работ начинается главный этап установки.

Начинать монтаж следует с разметки территории согласно проекту. Колья нужно вбивать с небольшим превышением плановых размеров фундамента, заметить прямоугольники по диагонали, удостовериться, что разметка выполнена корректно.

Обозначьте места монтажа опор вбитыми колышками. Ориентируйтесь на натянутую бечеву. Можете сделать небольшие приямки, глубиной до полуметра.

Для качественной установки опор потребуется три человека. В верхней части винтовой сваи имеется технологическое отверстие, в него вставляется рычаг. Закручивая винтовую сваю, обязательно проверяйте уровнем вертикаль. Отклонения не допускаются, ведь это может вызвать разрушение дома.

Выровняйте сваи по горизонтальному уровню, отрезав лишнее при помощи болгарки. Полости свай залейте бетоном или засыпьте цементно-песчаной смесью для увеличения срока эксплуатации.

Как закрутить винтовую сваю своими руками — на эту тему в интернете есть куча роликов, с

Правила установки винтового фундамента

• Главное правило – сваи должно вкручиваться вертикально с минимальным отклонением от оси не более 1-2 градусов.
• Не рекомендуется вкручивать винтовые сваи там, где под фундамент была выкопана яма.
• После установки винтовых свай их рекомендуется залить бетоном. Если данный фундамент должен нести конструкцию большого веса, то для усиления такого фундамента заливка винтовых сваи бетоном позволило бы сильно укрепить конструкцию. Заливка бетоном винтовых свай может предотвратить их преждевременное разрушение от проникновения внутрь свай воды (в следствии коррозии) и её замерзания в периоды низких температур.
• Винтовые сваи не устанавливаются на скалистом грунте и крайне не рекомендуется устанавливать такие сваи на грунтах биогенного характера — торфяниках, или рыхлых просадочных грунтах.

Монтаж общего каркаса

К установленным сваям приваривают оголовники, выравнивая все по уровню

По шпагату или лазерному уровню определяют общий уровень поля, затем обрезают сваи. Делают раствор и заливают в трубы. Вставляют оголовники, приваривают, зачищают швы. На оголовники монтируется объединяющая общая связка, что придает всей конструкции жесткость и устойчивость. К ней делают обвязку, которая служит основанием дома. На оголовники монтируется объединяющая общая связка (швеллер или двутавровая балка), что придает всей конструкции жесткость и устойчивость. К ней делают обвязку из бруса, который служит основанием дома.

ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ

Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.

Глубина монтажа сваи Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.

Преимущества и особенности свайно-винтового фундамента

• максимально быстрое возведение, которое по своей скорости на 15–30% превосходит строительство бетонного фундамента;
• несмотря на высокую скорость возведения, свайный фундамент обеспечивает высокую несущую способность;
• работы можно выполнять как летом, так и зимой;
• возможность использования абсолютно на любой почве, в том числе на болотах и грунтах с просадкой;
• возможность проведения всех работ вручную, без использования техники;
• нет необходимости в тщательной подготовке и выравнивании грунта перед возведением фундамента;
• строительная чистота;
• отсутствие грунтовых вибраций во время ввинчивания трубок;
• возможность проведения работ на абсолютно любой территории, в том числе и в условиях плотной городской застройки;
• возможность проведения ремонта фундамента в любое время;
• винтовые сваи готовы к принятию нагрузки сразу после их ввинчивания, что позволяет сократить время строительства зданий;
• простота и лёгкость возведения свайного фундамента.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см. Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

Установленные сваи

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды фундаментов

Наиболее часто применяются сооружения трех типов:

• ленточные;
• плитные;
• свайные.

Свайные позволяют существенно сэкономить по сравнению с другими и могут выполнять свои функции на грунтах с плохими характеристиками. Они, в свою очередь, делятся на:

• буронабивные, изготавливаемые из монолитного железобетона прямо на стройплощадке;
• забивные, устанавливаемые в проектное положение с помощью специальной установки;
• винтовые, металлические сваи, погружаемые в грунт способом завинчивания.

Забивные сваи еще пару десятилетий назад использовались достаточно часто. Если в районе километра шла стройка, можно было услышать сильные хлопки, которые возникали во время удара тяжелого груза о сваю. Этот способ имеет ограниченное применение, например, в условиях плотной застройки его использовать нельзя, поскольку работы окажут разрушающее воздействие на соседние здания. Для небольшого здания они также не подходят.

Виды винтовых свай

Винтовая свая относится к завершённому индустриальному изделию, полностью подготовленному для немедленного применения. Она состоит из центрального стержня или ствола диаметром от 50 мм и выше, в частном строительстве обычно ограничиваются использованием свай до 107 мм.

Толщина стенки трубы зависит от предъявляемых требований, распространены размеры от 3 до 6 мм, этого достаточно, чтобы возвести лёгкую постройку или установить под капитальное строение.

Нижняя часть сваи снабжена заострённой направляющей, верхний обрез служит для фиксации технологического оборудования или крепежей, в ней можно сделать отверстия или наваривать оснастку. Завершив работы, верхняя часть обычно срезается и на трубу ставят опорный столик для устройства обвязки.

Главным отличием винтовых свай от прочих является наличие лопастей, располагаемых чуть выше острия. Лучшим решением считают сваи, имеющие два ряда таких элементов, отнесённых друг от друга примерно на метр.

Винтовые сваи обеспечивают настолько большую площадь опоры, что несущая способность сваи, несмотря на её компактность, очень велика, а в сечениях с повышенной нагрузкой легко может быть установлена дополнительные элементы.
