Фундамент буронабивной для строительства дома

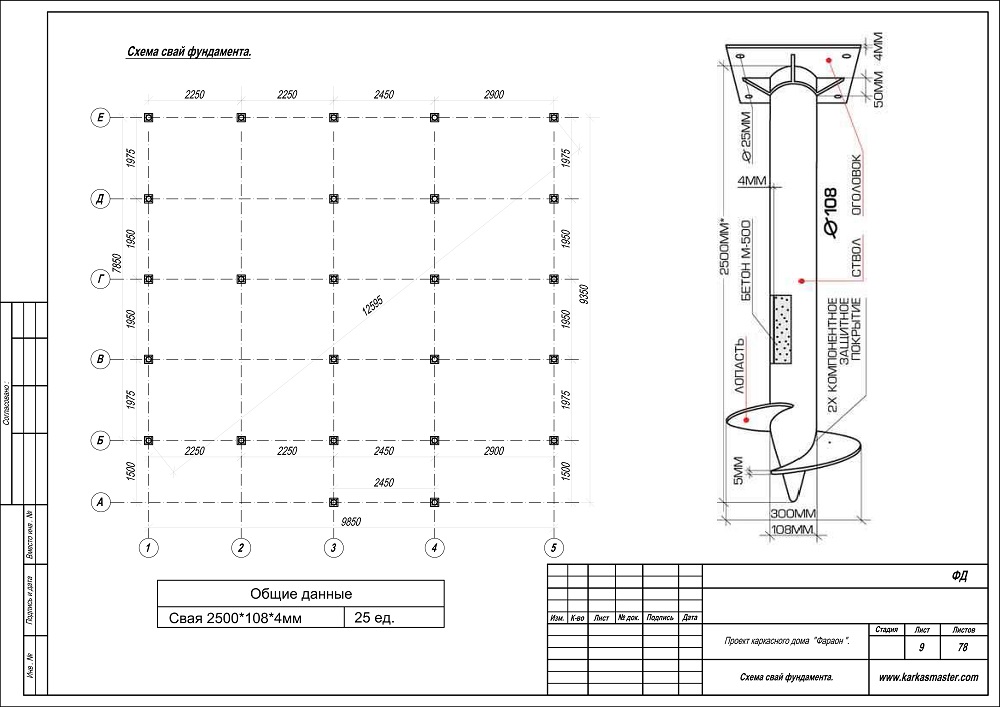

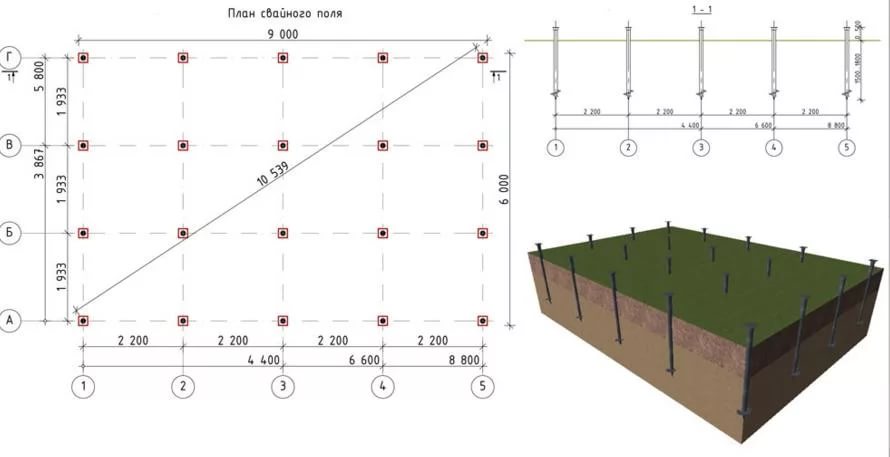

Оптимальное расстояние между сваями

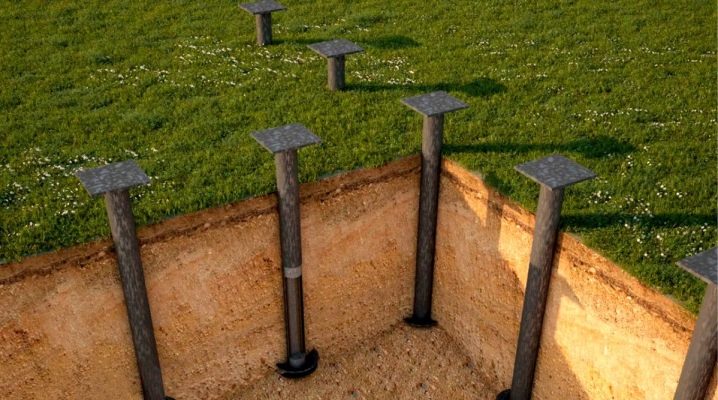

Винтовые металлические опоры для каркасного или брусового дома устанавливают с шагом не более трех метров. Но нередко его уменьшают до 1-1,2 метра. Данный параметр зависит от суммарной величины нагрузок и свойств грунта. Узнать более точное расстояние помогает расчет, который допускается не выполнять для временных и неответственных строений.

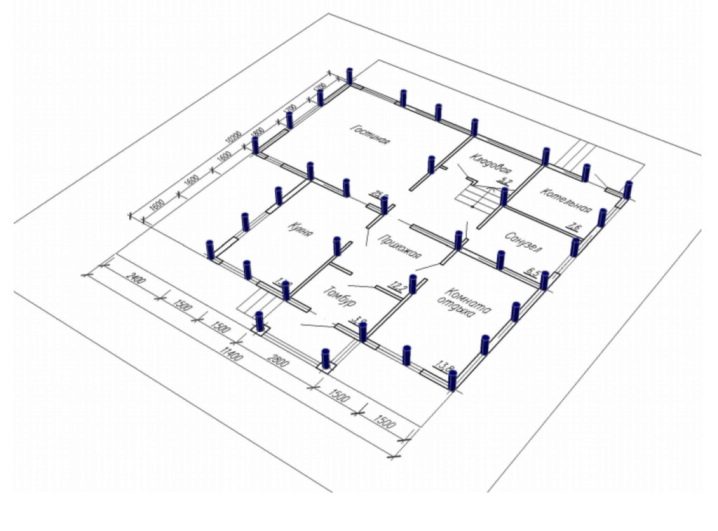

Сваи устанавливают равномерно по длине стены, обязательно – по внутренним или внешним углам, в местах сопряжения несущих стен и расположения ответственных узлов, а также под столбами каркасного строения.

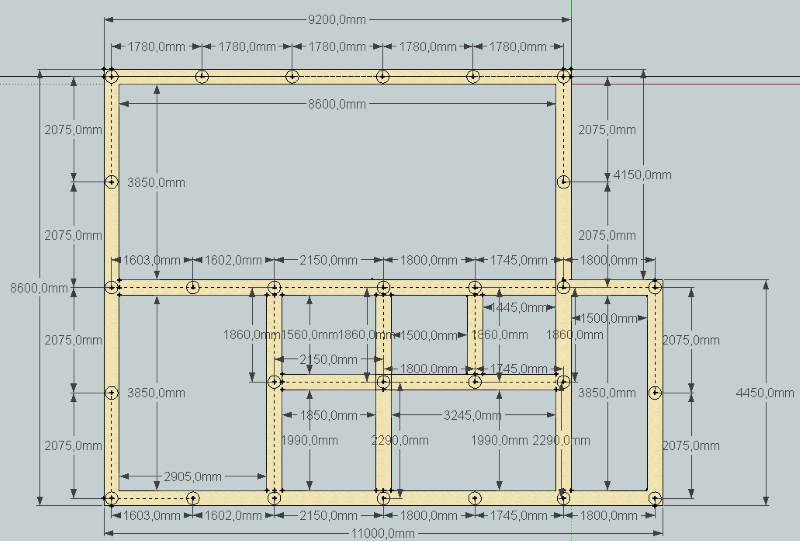

Определяя шаг винтовых опор, следует учитывать длину ростверковых балок, так как обоими концами они должны опираться на оголовок ввинченной трубы. Это касается как каркасного, так и брусового дома. Но в случае устройства бетонного ростверка данный фактор во внимание не принимается.

Если в качестве основания дома предусматривается выполнение плитного фундамента, то местоположение винтовых свай определяется проектной документацией. Такая конструкция предполагает чуть более сложный расчет, но принцип остается все тот же – опоры размещаются под несущими стенами или колоннами каркасного дома.

Принцип формирования буронабивных свай

Содержание

• 1 Принцип формирования буронабивных свай
• 2 Особенности и положительные стороны такой технологии
• 3 Условия выбора технологии
• 4 Особенности применения обсадных труб
• 5 Преимущества буронабивных свай
• 6 Разновидности изделий и требования к техническим характеристикам
  • 6.1 Виды стальных изделий
• 7 Какие бывают свайные набивки
• 8 Для чего нужна скважинная обсадка
• 9 Преимущества буронабивной технологии
• 10 Технология обустройства буронабивных свай с помощью обсадной трубы
• 11 Преимущества применения свай с обсадными трубами
• 12 Некоторые особенности использования обсадных труб

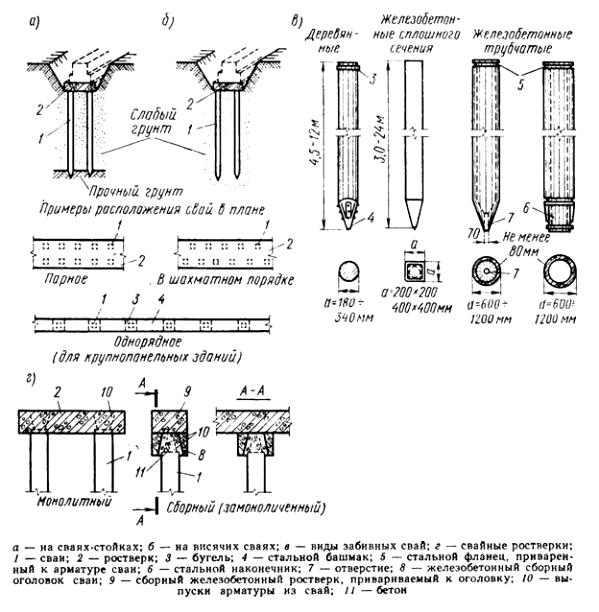

• 13 Классификация и конструкция буронабивных свай
• 14 Технологии устройства буронабивных свай
• 15 Технология устройства буронабивных свай с обсадной трубой
• 16 Технология устройства буронабивных свай с ростверком
• 17 Преимущества буронабивных свай
• 18 Технология погружения буронабивных свай
• 19 Необходимый инструментарий и приспособления
• 20 Общая технология возведения
• 21 Необходимость обсадных труб
  • 21.1 Характеристики буронабивных свай
  • 21.2 Технология работ
  • 21.3 Подготовка
  • 21.4 Армирование
• 22 Устройство буронабивного фундамента
  • 22.1 Необходимые расчеты
  • 22.2 Подготовка и разметка
  • 22.3 Монтаж
  • 22.4 Заливка ростверка

Буронабивная свая представляет собой углубленную в грунт скважину определенной протяженности

Буронабивная свая представляет собой углубленную в грунт скважину определенной протяженности (в зависимости от проектных данных, которые выводятся путем определения особенностей почвы и общего веса будущего здания). Пробуренная скважина заполняется бетонной смесью, а в качестве формы для размещения бетона в скважине используется обсадная труба для буронабивных свай. На деле технология формирования опорных столбов под фундамент выглядит так:

• На отмеченное место устанавливают специальные буровые установки и приступают к бурению скважины;
• Затем в получившееся отверстие медленно вставляют трубу, стыкуя её по отдельным частям до получения обсадной колонны нужной длины.
• Из полости установленной трубы извлекают весь грунт, отслеживая уровень его увлажненности на предмет наличия плывунов в выработке или подземных источников, которые могут размывать сваю.
• Теперь приступают к заполнению обсадной колонны бетонным раствором. При этом раствор заливают не более чем на 1 м, после чего масса хорошо трамбуется.
• Следующий этап — медленный подъем трубы до тех пор, пока уровень бетона в нижней её части не будет достигать 40 см.
• В этой точке работ технология требует очередного этапа заполнения колонны раствором. Таким образом происходит набивание всей пустоты в грунте бетонной смесью.
• На отметке 1,5-2 метра от поверхности земли проводят армирование колонны (сваи). Для этого в скважину, заполненную бетонным раствором, вставляют армирующие стальные пруты, которые выступают над поверхностью сваи для будущего сцепления их с ростверком.

Важно: при том, что сечение скважины в любом случае больше сечения обсадной трубы, бетонная смесь при подъеме колонны. Заполняет собой все пустоты и надёжно сцепляется с землей при помощи бетонного молочка. Таким образом происходит надёжное заполнение всего периметра скважины бетоном.

Единственный минус такой технологии в том, что оператор не может контролировать плотность и качество утрамбованного раствора. К тому же имеется риск размывания бетонной смеси грунтовыми водами.

Важно: если при выемке земли из тела выработки обнаружены подвижные воды или плывуны, то с целью защиты сваи от воздействия подземных вод монтируют буронабивные сваи под защитой обсадной трубы. То есть труба впоследствии не извлекается из грунта.

Особенности и основные понятия

Понятие

Ростверк – это так называемая горизонтальная платформа свайного или столбчатого базиса, которая распределяет вес сооружения и равномерно передаёт всю его тяжесть на опоры. А те, в свою очередь, передают нагрузку на грунт.

Другими словами, его предназначение – объединение свай или столбов в цельное рабочее сооружение, что предотвращает неравномерную просадку, растрескивание стен, отсыревание, атаку разнообразных микроорганизмов, насекомых, грызунов, коррозию и разрушение помещения.

Таким образом, качественно сделанный ростверк – это залог долговечности всей конструкции.

Признанные достоинства ростверка

Наш герой известен следующими неоспоримыми преимуществами:

• безопасностью;
• универсальностью;
• многофункциональностью;
• практичностью;
• надёжностью;
• прочностью;
• износостойкостью;
• долговечностью;
• оперативностью возведения;
• снижением объёмов необходимых земельных работ;
• уменьшением трудозатрат на установку устройства;
• низкой себестоимостью;
• высокой устойчивостью и несущей способностью;
• пригодностью для абсолютно любого участка;
• допустимостью использования практически на любом грунте – и песчанике, и глине, и плывунах;
• возможностью создания криволинейных объектов;
• снижением расхода бетонного раствора (по сравнению с «ленточкой»);
• уменьшением тепловых потерь;
• снижением уровня вибрации;
• разнообразием сырья, предназначающегося для его создания;
• возможностью вести строительство в любое время года, правда, если температура не ниже — 10°С.

Конструкция, благодаря грамотно сооружённому ростверку, непременно порадует безупречными техническими характеристиками и очаровательным внешним видом!

Досадные недостатки

Ростверк известен следующими отрицательными «моментами»:

• необходимостью в произведении точных расчётов;
• невозможностью возведения на подвижном грунте – набухающем и просадочном;
• недопустимостью использования при сооружении многоэтажных зданий;
• невозможностью возведения подвального помещения;
• необходимостью в дополнительных утепляющих материалах.

Внимание! Перед строительством того или иного объекта пригласите высококвалифицированных специалистов для осмотра участка, выбора вида фундамента, ростверка для него и произведения точных расчётов.

Бурение скважин под фундамент

Строительство любого дома или производственного объекта начинается с предстроительных работ, к которым относится и бурение свай под фундамент. Многие в целях экономии проводят бурение свай под фундамент своими руками или прибегают к услугам непрофессионалов. Однако бурение под фундамент вручную не лучший вариант —  такие работы очень важно провести качественно и профессионально, ведь от надежности основы зависит срок эксплуатации строения.

Строительство любого дома или производственного объекта начинается с предстроительных работ, к которым относится и бурение свай под фундамент. Многие в целях экономии проводят бурение свай под фундамент своими руками или прибегают к услугам непрофессионалов. Однако бурение под фундамент вручную не лучший вариант —  такие работы очень важно провести качественно и профессионально, ведь от надежности основы зависит срок эксплуатации строения.

Получить консультацию инженера по бурению

До начала бурения фундамента предварительно исследуются характер грунта, проводится предварительная очистка участка от лишних насаждений и мусора, делается разметка границ свайной конструкции. В предварительно отмеченных местах с помощью буровых инструментов пробиваются небольшие отверстия. После этого при помощи буровых машин или малогабаритных буровых установок проводится бурение ям под фундамент.

После этого в скважинные колодцы устанавливается гидроизоляция, и они заливаются бетоном.

 «Акватория» предлагает несколько способов бурения скважин для фундамента, которые существенно сокращают и удешевляют работы по возведению фундамента:

1. В буровое отверстие диаметром 150-350 мм монтируется обсадная труба и заливается бетоном. Такой способ является оптимальным для небольших сооружений.
2. В буровое отверстие диаметром 350-650 мм монтируется металлический каркас из арматуры, который заливается бетоном. Такие сваи способны выдержать большие нагрузки, поэтому этот способ можно использовать для строительства домов или производственных строений.

Для получения профессиональной консультации по выбору наиболее походящего и надежного способа бурения свайного фундамента, звоните специалистам компании «Акватория».

На плотно застроенных участках самым оптимальным фундаментом будет способ с использованием буронабивных свай с обсадными трубами. Такая форма возведения фундамента позволит исключить нарушение целостности ближних зданий. Буронабивные сваи не боятся оползней, поэтому с успехом применяются на участках со сложными гидрогеологическими условиями. Такой способ бурения под столбы фундамента наиболее эффективен на скальных породах или насыпных грунтах, а также в случае высоких плановых нагрузок на здание.

Цена бурения свай и скважин под фундамент зависит от многих факторов: применяемого оборудования, глубины бурения, сложности проводимых работ и т.д. Специалисты компании Акватория с удовольствием ответят на все вопросы и дадут бесплатную консультацию по выбору наиболее оптимального способа возведения фундамента.

Бурение сваи под фундамент проводится в три этапа:

• бурильные работы на требуемую глубину и диаметр;
• монтаж в колодец каркаса из арматуры, который обеспечит конструкции необходимую жесткость;
• бетонирование скважинного колодца.

В зависимости от характера грунтов и устойчивости стен скважинного колодца, бурение для фундамента проводится с использованием обсадных труб или без них. При необходимости проводится укрепление основания свай специальной пятой, которая увеличивает их несущую способность. Буронабивные сваи используются при больших строительных нагрузках на фундамент, а также глубоком нахождении твердых, малосжимаемых почв.

Услугипобурениюскважинподсваи

Решая, на какую глубину бурить сваи под фундамент, нужно учитывать габариты конструкции и предполагаемые нагрузки на основу. Компания Акватория выполняет необходимые бурильные работы и обустройство буронабивных свай под фундамент. Глубина бурения − до 20 м, диаметр скважинного колодца − 110-400 мм. С учетом местности и плана строительства объекта применяются следующие технологии:

• для участков с сухими или маловлажными вязкими грунтами используются сваи, не требующие укрепления стен скважин;
• на участках с обводненными грунтами с плохой вязкостью используются сваи с укреплением стен колодца глинистыми и бетонитовыми растворами, а также сваи, стены которых укрепляются обсадными трубами при неблагоприятных грунтовых условиях и повышенной нагрузке на фундамент. Обсадные трубы могут быть инвентарные или неизвлекаемые.

Почемуудобноиспользоватьнашиуслуги

Специалисты компании Акватория проводят бурение свай под фундамент в Киеве и Киевской области с помощью малогабаритной буровой установки УМГБ 1,5 pro. Она позволяет разместиться на самых труднодоступных и маленьких площадках без нанесения вреда окружающему ландшафту или строениям. Все работы проводятся квалифицированно и оперативно. Конечно, о бурении полноразмерной техникой в подобных местах и речи быть не может.

Получить консультацию по вопросам проектирования, бурения, обустройства, ремонта и дезинфекции водяных скважин вы можете:

Особенности строительства

Методика возведения домов на каркасе из пиломатериалов, сравнительно новая. Качества, благодаря которым подобные постройки прижились — монтаж конструкции в сжатые сроки, доступные составляющие, привлекательный внешний вид и способность удерживать тепло. Пирог стены из деревянного бруса и сэндвич-панелей с теплоизоляцией, укрытый за внешней отделкой, получается легким. Подобная конструкция позволяет обойтись без мощного фундамента, снижая сроки выполнения и затраты на обустройство.

Как рассчитывается минимальна высота?

Сразу скажем: при любых сомнениях проверяйте информацию в строительных нормах и правилах. В официальных документах можно найти ответы почти на все вопросы.

Конкретно высота ростверка регулируется СНиП 52-01 (СП 52-101-2003). В документе указано, что глубина заделки оголовка сваи в (Р) должна соответствовать размеру анкеровки арматуры. Другими словами, при проведении расчетов минимальная высота ростверка определяется с учетом требований высоты заделки выпуска монтируемой арматуры свай в тело (Р).

В качестве общепринятого значения высоты ростверка в малоэтажном строительстве используют цифру, равную 300-400 мм. Но этот показатель может сильно изменяться: не редко встречаются большие отклонения как в меньшую (200 мм), так и в большую (450 мм) стороны.

Технология и особенности устройства

Подготавливается проект, который включает в себя расчёты на число, диаметр и глубину свай. Производится разметка участка, намечается периметр будущего сооружения. Выбирается начальный угол, куда вбивается металлический элемент. К нему привязывается верёвка и, используя угломер, определяются смежные стены.

Внешне расстояние отметили, переходят к определению второго и третьего угла. Далее, при помощи верёвки того же угломера размечается четвёртый угол. Отмечаются также места бурения отверстия. Специальной техникой или вручную делаются скважины. Их глубина, диаметр известны согласно предварительным расчётам.

Основа будет более прочный, если в работе используется специальный бур с плугом. Дно в таком случае расширяется, что делает стойку надёжней. Применяя ручной способ, следует привязать уровень к буру. Контролировать им надо каждый оборот.

Армирование свай выполняется вертикальными прутками. Сечение и количество задано по проекту. Жгуты соединяются с поперечными элементами, проволокой.

Если проектом предусмотрено укладывание ростверков, арматура, в этом случае, остаётся на поверхности на рассчитанную высоту ростверка. Это делается для лучшей связки сооружений.

В подготовленную яму, с армированием и опалубкой, заливается бетон. Марка бетона используется 200 и выше. Пустоты удаляются арматурой, двигая её вверх и вниз, уже в яме. Кстати, присмотритесь к варианту стеклопастиковой арматуры.

Чтобы бетон проник в отверстие с расширенным основанием, опалубку поднимают на 20 см, тогда бетон заполнит дно. Используя данную технологию, следует помнить, что следующий этап строительства затягивается на несколько дней, до полного затвердения бетонной смеси.

Во избежание разрушения базы, сваи стоит гидроизолировать рубероидом, можно использовать битумную мастику.

Этапы строительства:

• Расчёт фундамента.
• Размер участка.
• Бурение скважин, установка опалубки.
• Монтирование опор, гидроизоляция.
• Арматурный каркас.
• Заливка бетонной смесью.
• Установка ростверка.

Определение диаметра свай для фундамента

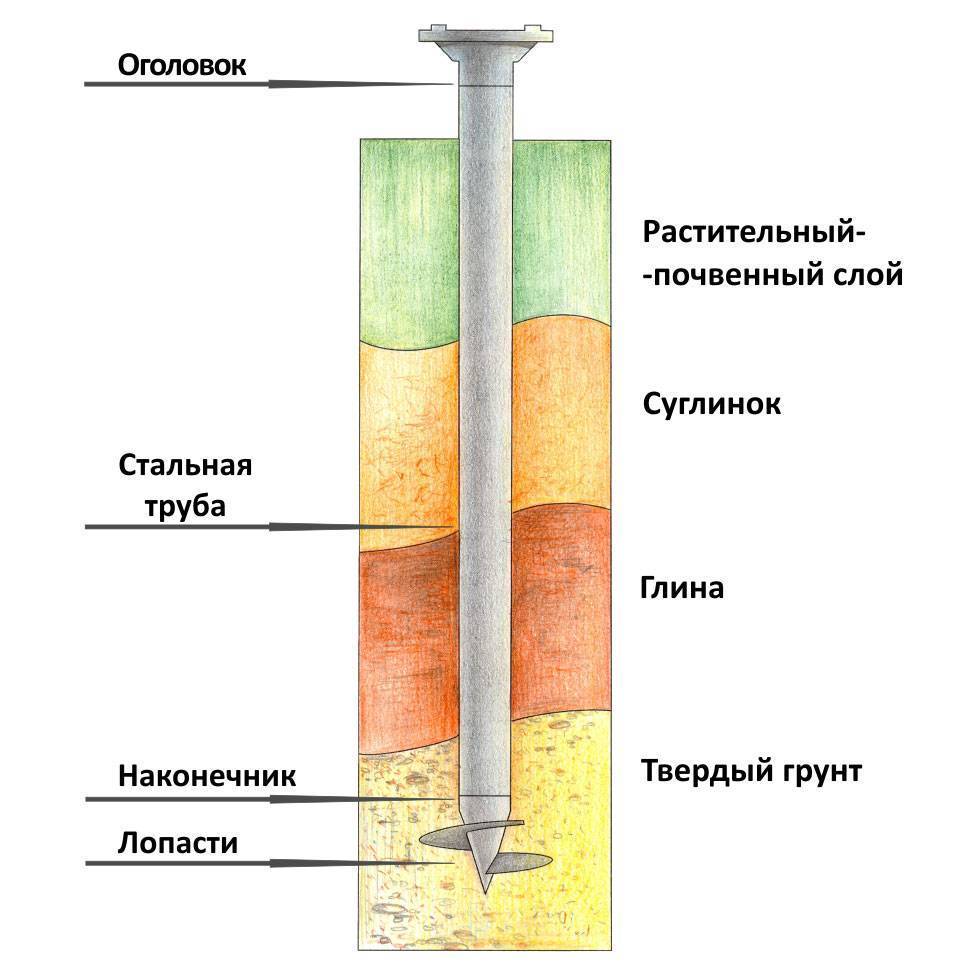

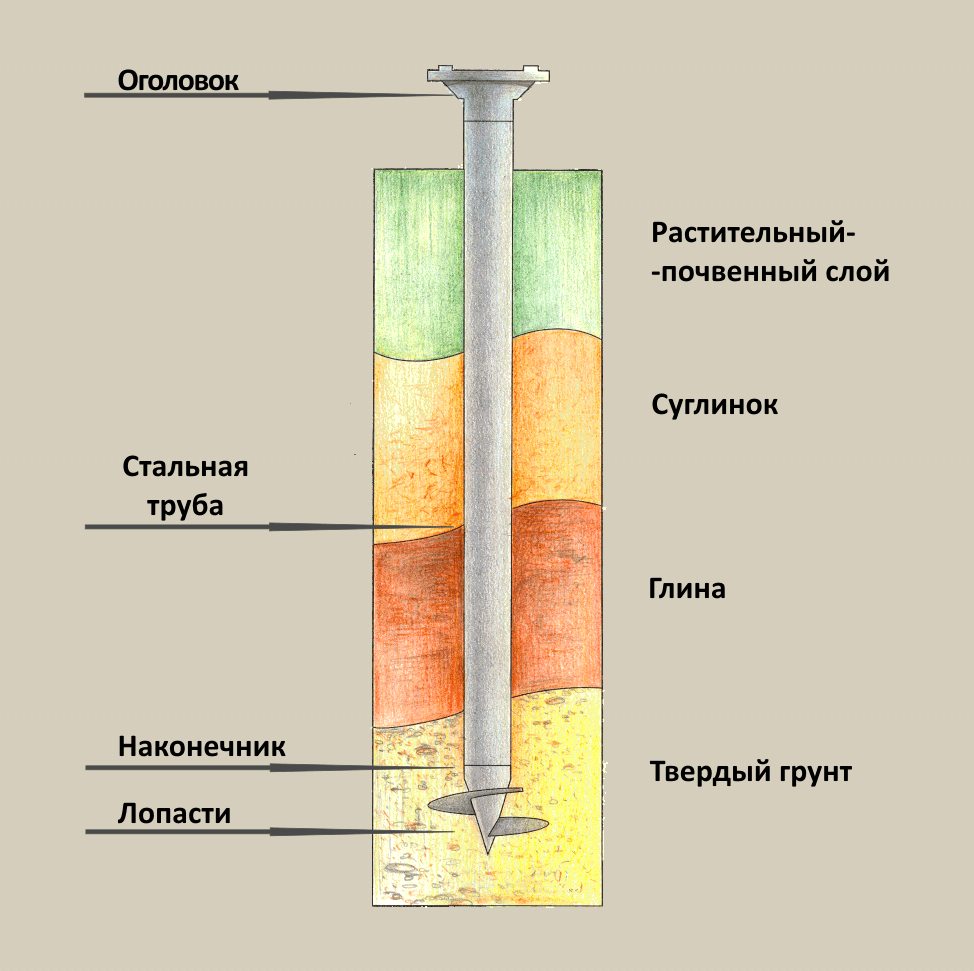

Винтовые сваи, которые используются для создания фундамента жилого дома, могут иметь различный диаметр. Чтобы правильно определить эту характеристику, нужно знать, какой вес будет иметь готовое строение:

1. Для создания легких простых конструкций применяются сваи, диаметр которых равен 57 мм. В пример можно привести заборы из сетки.
2. Хозяйственные постройки сооружаются на основании, созданном из свай диаметром 76 мм. Также такие изделия используются в качестве опор для заборов из дерева или профнастила. Они предназначены для нагрузки, не превышающей 3000 кг.
3. Если же нагрузка составляет более 3, но менее 5 тысяч кг, приобретаются сваи диаметром 89 мм. Они часто применяются для строительства бань, летних кухонь и каркасных домов. Также их используют и при создании щитовых строений.
4. Если же дом создается из пеноблоков, необходимо устанавливать элементы фундамента, имеющие диаметр 108 мм. Они используются и при создании домов из бруса. При этом площадку под строительство дома фундаментируют. Несущая способность подобных свай составляет 7000 кг.

Зная только количество свай для фундамента и их диаметр, не стоит начинать строительство, так как сначала нужно определить их длину.

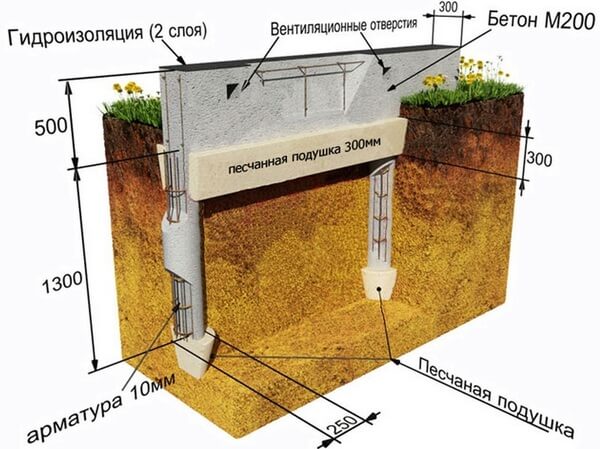

Устройство буронабивного фундамента

После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.

Важно! На дно скважины обязательно надо засыпать песок для устройства песчаной подушки.

По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.

Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

Когда все эти процедуры проделаны, необходимо приступить к заливке бетона. Важное замечание – вся процедура от установки буронабивных свай и их заливки и до сооружения бетонной ленты или ростверка не должна растягиваться во времени. Бетон не должен успеть схватиться, чтобы была возможность создать монолитную структуру фундамента. На этом фундамент ленточный на буронабивных сваях можно считать законченным.

Возможные ошибки при организации фундамента

Несмотря на все достоинства свайно-ростверкового фундамента, он не сможет надежно держать здание, если нарушена технология. Первой причиной появления дефектов является непрочное соединение свай с ростверком. Вторая возможная ошибка – это игнорирование устройства воздушного зазора между подвешенным оголовком и землей, а также недостаточное количество продухов в ростверке фундамента.

К деформации обвязочных балок может привести увеличение пролета между опорами. Иногда допускаются ошибки и при установке самих опорных элементов. Например, на дно скважины на глубине промерзания почвы не засыпается песочная подушка. Она является своеобразным амортизатором и защитой свай и ростверка при расширении замерзшего грунта. Ошибкой является также устройство рыхлого дна в траншее. Его обязательно нужно утрамбовывать.

При сборке опалубки иногда не выдерживают вертикальное положение стенок. По нормативам допускается отклонение от прямого угла не более чем на 5 мм. При армировании часто используют сварку, хотя специалисты рекомендуют просто связывать прутья, так как этот способ считается более надежным.

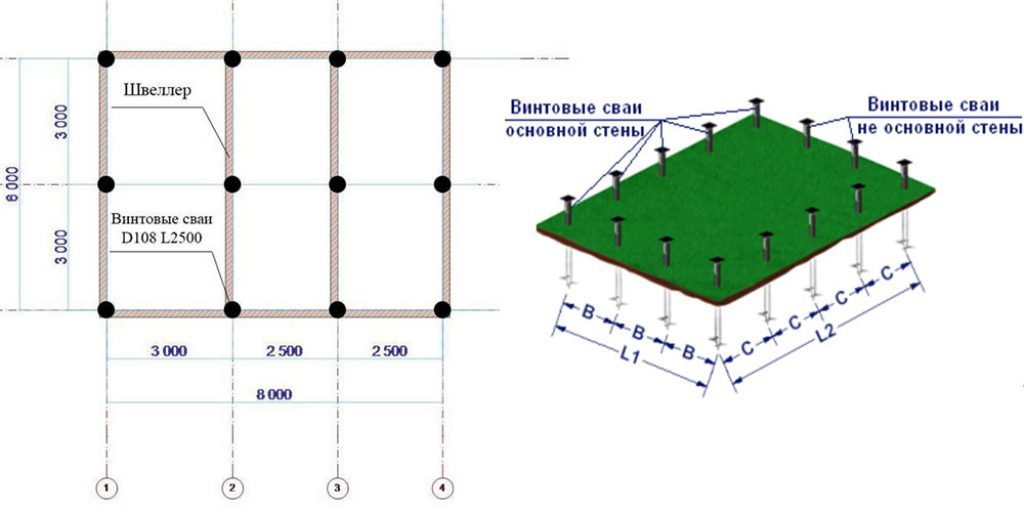

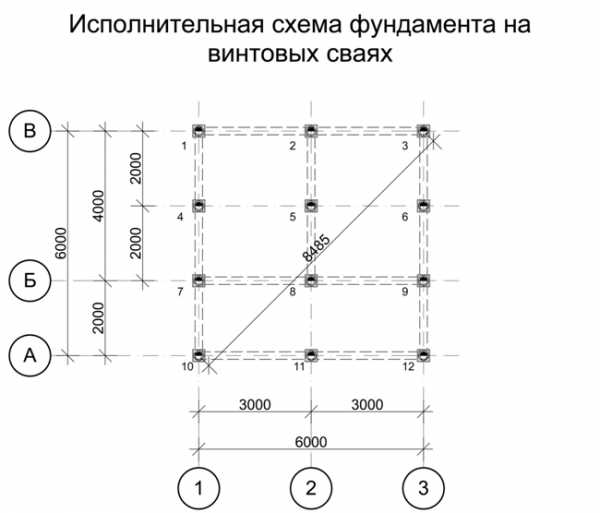

От каких факторов зависит шаг?

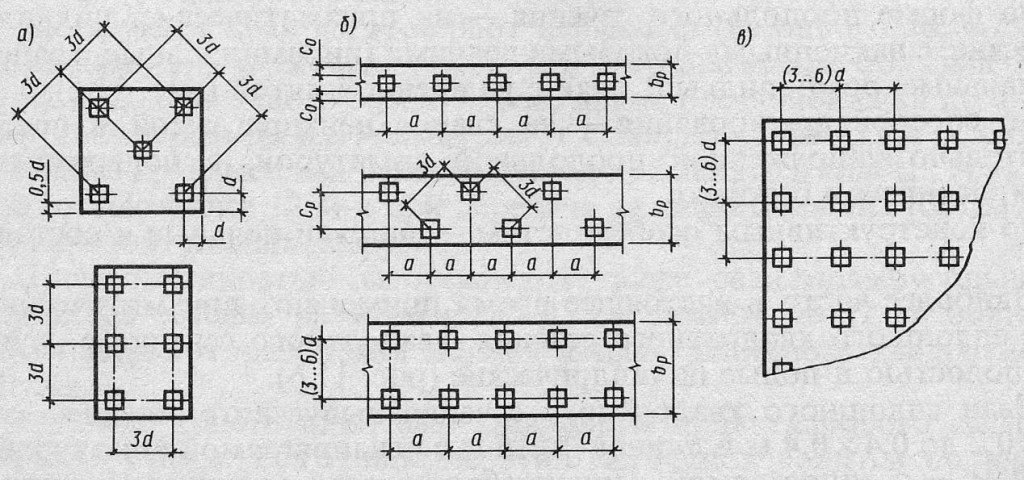

Минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопасти.

Максимум ограничивается несущей способностью опор и жесткостью ростверка, испытывающего нагрузку от веса дома.

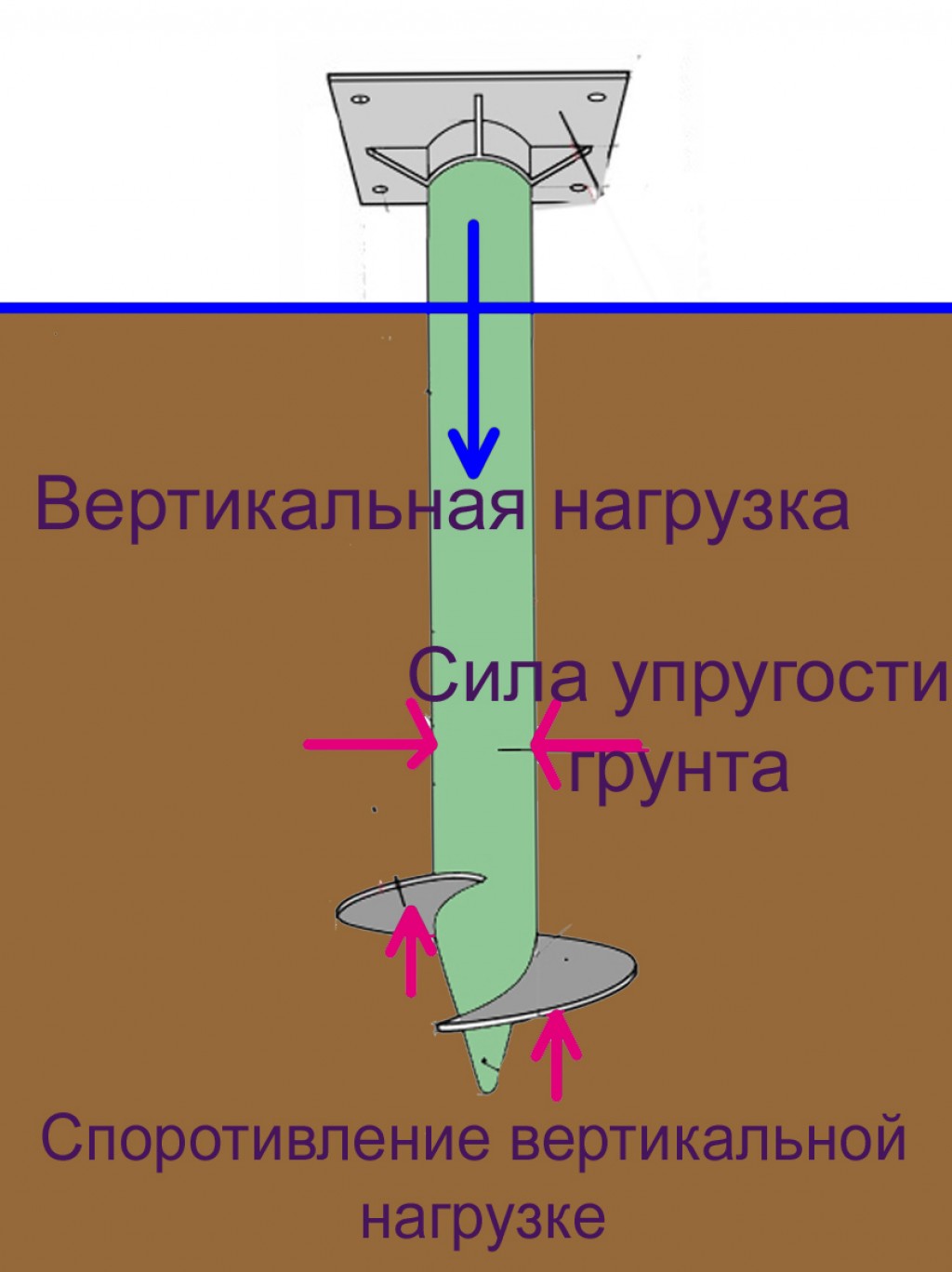

Каждый пролет между опорами можно рассматривать как балку, жестко закрепленную с двух концов.

Тогда величину нагрузки необходимо рассчитать таким образом, чтобы балка не была деформирована или разрушена, а прогиб в центральной точке не превышал допустимых значений.

На практике обычно поступают проще — на основании многочисленных расчетов и эксплуатационных наблюдений выведено максимальное расстояние между соседними сваями, равное 3 (иногда — 3,5) м.

Эту величину считают критической, если по несущей способности опор получаются пролеты больше 3 м, то добавляют 1 или несколько свай для уменьшения шага.

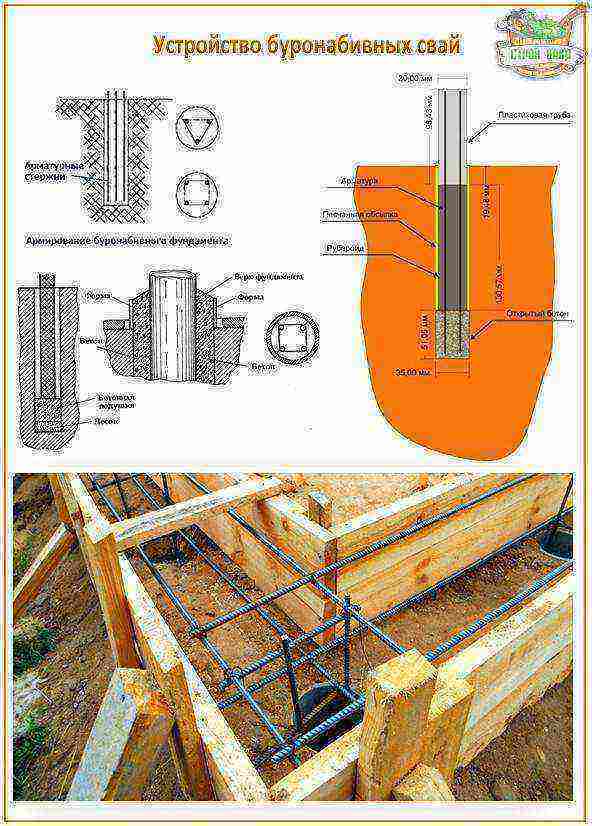

Армирование буронабивного фундамента

Классическое армирование элемента круглого сечения представляет собой шесть или более стержней, расположенных по периметру сечения.

Для свай малого диаметра (менее 250мм) размещение такого количества арматурных прутов не актуально. При таких диаметрах, как правило, ограничиваются каркасом из четырех продольных стержней.

Внешний вид оголовка буронабивной сваи с армированием в четыре стержня.

При ещё меньших диаметрах (порядка 100мм) и вовсе ставят один стержень по центру. Такие сваи не могут воспринимать хоть сколько-нибудь существенные горизонтальные усилия или опорные моменты. Центральный стержень может лишь обеспечить формирование опорного узла для вышестоящих конструкций.

Поперечное армирование часто представляет собой спираль из проволоки Ф3мм Вр-1 или же хомутов замкнутого сечения из Ф6мм А-I (А240). Для повышения жесткости арматурного каркаса применяют кольца из стальной полосы.

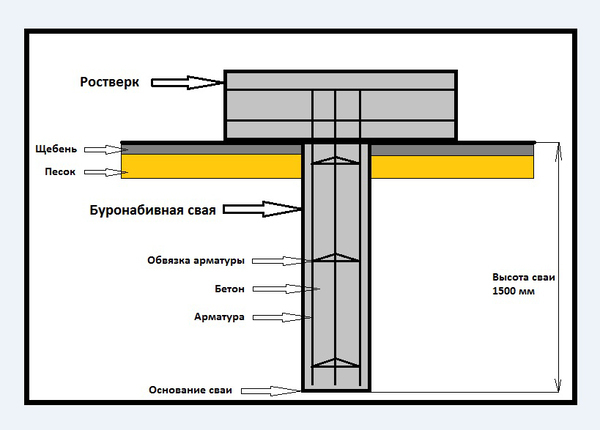

Схема армирования буронабивной сваи (поперечное армирование условно не показано).

Арматурный каркас для буронабивной сваи.

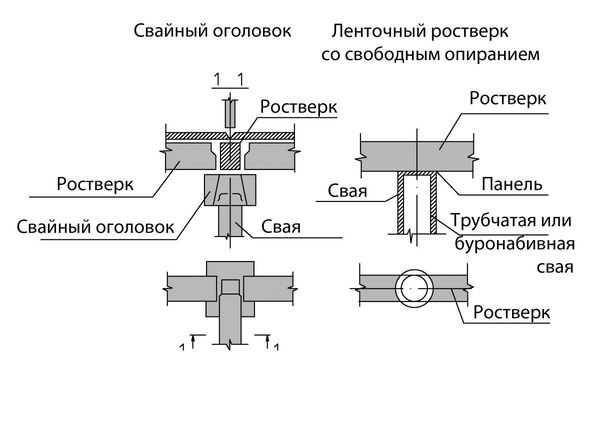

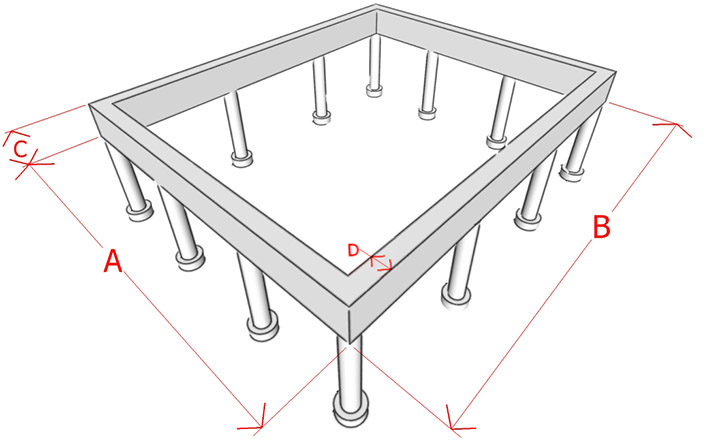

Ростверком называют пояс, объединяющий оголовки свай по периметру стен сооружения. Даже если вышестоящая конструкция каркасная, и под каждую стойку (колонну) выполнена своя скважина, ростверк всё равно необходимо выполнять, так как он раскрепляет между собой верхушки свай и сильно повышает их устойчивость.

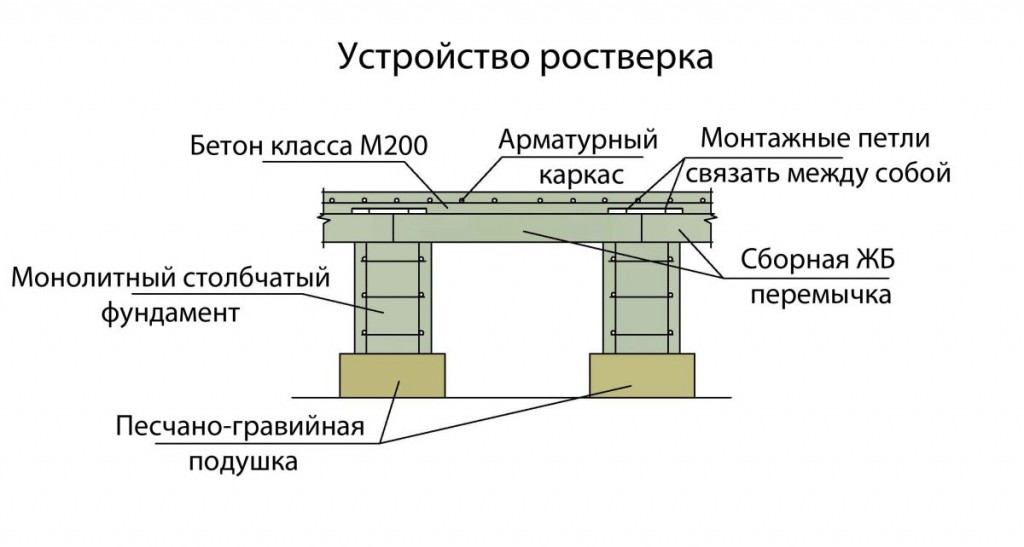

Схема устройства ростверка.

Для буронабивных свай, как правило, ростверк делают монолитным железобетонным. По своей сути он сильно напоминает монолитный пояс, разве что зачастую требует большего армирования (в верхней зоне в области опирания на сваи и в нижней зоне в пролетах между ними). Узел сопряжения обычно делают жестким, то есть арматурные выпуски заводятся в тело ростверка.

В тех случаях, когда на сваи опирается легкая конструкция из стального профиля или деревянного каркаса, ростверк можно выполнить, соответственно, стальным или деревянным. В этом случае он должен быть высоким, то есть его низ должен располагаться выше отметки земли.

Пример устройства высокого ростверка из стального проката.

     Нормативные ссылки

ГОСТ 5180-2015 Грунты. Методы лабораторного определения физических характеристик

ГОСТ 5686-2012 Грунты. Методы полевых испытаний сваями

ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент

ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент

ГОСТ 9463-2016 Лесоматериалы круглые хвойных пород. Технические условия

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 12536-2014 Грунты. Методы лабораторного определения гранулометрического (зернового) и микроагрегатного состава

ГОСТ 19804-2012 Сваи железобетонные заводского изготовления. Общие технические условия

ГОСТ Сваи полые круглого сечения и сваи-оболочки железобетонные составные с ненапрягаемой арматурой. Конструкция и размеры

ГОСТ 19912-2012 Грунты. Методы полевых испытаний статическим и динамическим зондированием

ГОСТ 20276-2012 Грунты. Методы полевого определения характеристик прочности и деформируемости

ГОСТ 20295-85 Трубы стальные сварные для магистральных газонефтепроводов. Технические условия

ГОСТ 20522-2012 Грунты. Методы статистической обработки результатов испытаний

ГОСТ 25100-2011 Грунты. Классификация

ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

СП "СНиП II-7-81* Строительство в сейсмических районах"

СП "СНиП II-23-81* Стальные конструкции" (с изменением N 1)

СП "СНиП * Нагрузки и воздействия" (с изменением N 1)

СП "СНиП Здания и сооружения на подрабатываемых территориях и просадочных грунтах" (с изменением N 1)

СП "СНиП * Основания зданий и сооружений"

СП "СНиП Основания и фундаменты на вечномерзлых грунтах" (с изменением  N 1)

СП "СНиП Фундаменты машин с динамическими нагрузками" (с изменением N 1)

СП "СНиП Защита строительных конструкций от коррозии" (с изменением N 1)

СП "СНиП * Мосты и трубы" (с изменением N 1)

СП "СНиП * Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)"

СП "СНиП Плотины бетонные и железобетонные"

СП "СНиП Бетонные и железобетонные конструкции гидротехнических сооружений"

СП "СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения"

СП "СНиП 33-01-2003 Гидротехнические сооружения. Основные положения" (с изменением N 1)

СП "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменениями N 1, 2, 3)

СП "СНиП II-25-80 Деревянные конструкции" (с изменением N 1)

СП "СНиП Изоляционные и отделочные покрытия"

СП "СНиП Геодезические работы в строительстве"

СП "СНиП 23-01-99* Строительная климатология" (с изменениями N 1, 2)

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.

(Измененная редакция, Изм. N 1, 3).

Армирование буронабивных свай

Буронабивные опоры изготавливаются на строительном участке, там же происходит и их усиление металлическим каркасом.

В грунте бурят скважину нужных размеров. Затем в нее с помощью крана вставляют предварительно смонтированный стальной каркас. Затем устанавливают трубу и заливают бетонным раствором.

Последовательность монтажа буронабивных свай:

1. Выполняют все необходимые расчеты. Определяют количество и диаметр свай.
2. Согласно проекту выполняют разметку расположения опор на участке.
3. Бурят скважину: 150-200 см земли удаляют с помощью буровой насадки, остальную глубину достигают, используя шнек.
4. На дно отверстия насыпают песок, толщиной 250-300 мм, песчаная подушка служит для повышения несущих свойств почвы.
5. Опускают обсадную трубу, выполняющую функцию опалубки.
6. Выполняют армирование буронабивных свай. В пробуренное отверстие с помощью крана вводят каркас из арматуры. Его изготавливают с горизонтальной обвязкой из вертикальных прутьев диаметром 10-16 мм.
7. Скважину заливают цементно-песчаным раствором, приготовленным в пропорции 1:3.
8. Обсадную трубу по мере заполнения полости раствором поднимают.
9. Когда скважина полностью заполнена бетонным раствором, обсадную трубу вынимают, формируют оголовок опоры.

Для предотвращения нарушения целостности только что залитой сваи, опоры заливают бетонным раствором через одну. Стоящую рядом сваю монтируют после того, как предыдущая наберет прочность не менее 30%.

Разметка и бурение скважин под сваи.

После расчистки и выравнивания участка на месте будущего фундамента делается разметка: с помощью натягивания нитей определяется на местности местоположение внутренних и внешних границ ростверка. Опоры, к которым крепится натянутая разметочная веревка, лучше вывести за периметр будущего фундамента, так, чтобы углы будущего фундамента образовывались в местах пересечения натянутых нитей.

Далее, место каждой опоры обозначается с помощью арматуры или деревянных кольев. Можно просто сделать небольшую лунку на месте будущей сваи и пролить ее водой: своего рода «маркер». Сваи обязательно устанавливаются по всем четырем углам будущего фундамента, а затем от каждого угла отмечается необходимое расстояние до следующей, при этом опоры обязательно должны устанавливаться в месте пересечения стен.

Слишком часто расставленные опоры значительно увеличат материальные затраты на их возведение. Редкое же их расположение может привести к существенной деформации ростверка, а затем и к появлению трещин в несущих стенах.

После завершения работ по разметке будущих свай, строительная нить, служившая разметкой границ будущего ростверка, убирается с опор, и производятся работы по бурению скважин под сваи.

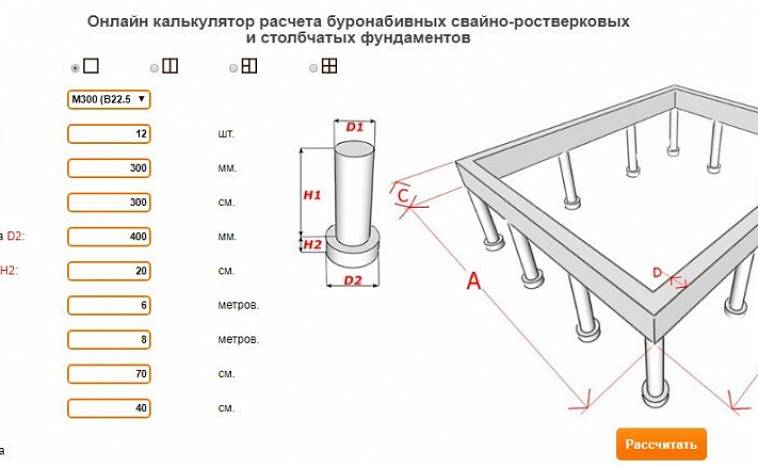

Калькулятор количества свай

Кол-во свай: Диаметр сваи: Длина сваи:

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

1. Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
2. Укажите тип строения – дом, гараж, бытовое сооружение и пр.
3. Укажите «этажность», если появляются соответствующие графы. Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.

4. Выбирайте материал вашего строения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Кликнете «Рассчитать».

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками.

В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров.

Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Проведите расчет на калькуляторе и по плану первого этажа и сравните результаты.

Технология устройства буронабивнго фундамента

составляет 6 кг/см

Этот тип основания применяется не только в промышленном, но и частном строительстве. Возведение фундамента на буронабивных сваях требует спецтехники, но это быстрее и дешевле, чем заливка популярного ленточного основания. Важная особенность буронабивного фундамента – возможность его самостоятельного устройства с применением ручных или мотобуров.

Перед началом работ необходимо приготовить инструмент и материалы:

• рулетка, моток шнура, набор колышков и молоток для разметки;
• бур для скважин – ручной, с электрическим приводом или на ДВС;
• опалубка из рубероида, пластика, железобетона или асбестоцемента, чтобы их можно было оставить в скважине, для промышленного строительства понадобятся съемные обсадные трубы;
• арматура для опор и ростверка;
• инструмент для приготовления бетонного раствора, цемент, щебень, песок.

Необходимые расчеты

При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.

Чтобы рассчитать заглубление опоры, необходимо узнать глубину промерзания грунта в местности и прибавить 20 сантиметров. Например, если промерзание достигает 1,3 м, то буронабивные сваи погружаются на глубину 1,5 м. На пучинистых, сыпучих, болотистых и подвижных грунтах потребуются дополнительные исследования, а при заглублении нужно будет добираться до пластов с твердой породой.

Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.

Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.

Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.

Монтаж

После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.

В скважины опускается заранее изготовленные арматурные каркасы, устанавливаются обсадные трубы. Они могут быть из металла, пластика, рубероида, асбеста, железобетона. В частном строительстве они служат несъемной опалубкой для будущих буронабивных свай. Главное условие – точная вертикальная установка по уровню.

Пространство между обсадными трубами и скважиной заполняется грунтом, которые периодически утрамбовывается. При этом требуется контролировать вертикальность трубы. Высоту свай проверяют гидравлическим или лазерным уровнем, чтобы обвязка была горизонтальной. Если трубы выше, их срезают, арматурный каркас остается как основа для связывания ростверка.

В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.

Заливка ростверка

Чтобы достигнуть максимальной прочности буронабивной фундамент соединяется ростверком – железобетонной лентой или рамкой. Он равномерно распределяет давления на все сваи. Устройство ростверка схоже с технологией строительства стандартного ленточного фундамента. Единственное отличие – его нижняя часть находится на весу, не упираясь и не заглубляясь в грунт. Основой ростверка служат оголовки свай, поднятые над землей на проектную высоту.

Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:

• монтируется опалубка в виде короба, в которой проделываются отверстия для свай и будущих инженерных коммуникаций;
• монолитный ростверк обязательно армируется по требованиям для железобетонных конструкций, каркас связывается с выступающей арматурой буронабивных опор;
• в опалубку заливается бетонная смесь, которая должна полностью схватиться, затем опалубка демонтируется;
• производится гидроизоляция поверхности лентой из рубероида, сложенной в два слоя, либо обмазочными составами.

Типы грунтов

Прежде всего, нужно определить тип грунта. Для этого тщательно изучают состав почвы, полученный с помощью бура.

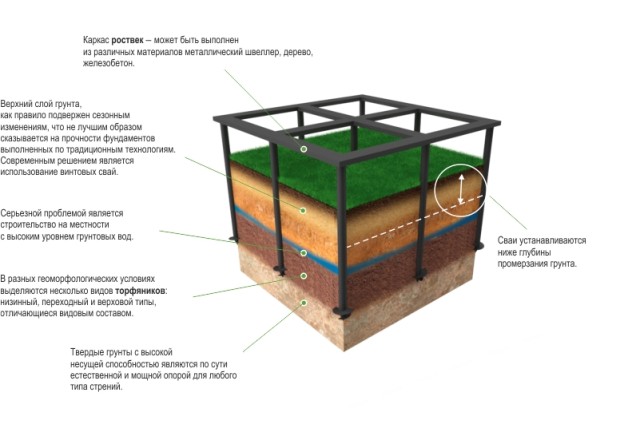

Использование свай позволяет соорудить надежное основание на торфяных почвах

Рассмотрим качественные характеристики грунтов:

• Песок считают крупным, если средний размер песчинок достигает размеров от 0,25 мм до 5 мм. Песчаное основание не подвержено пучинистости. Грунт такого типа при увеличении уровня влажности не меняет свой объём и не теряет своих свойств;
• Супесь – это песок с примесью глины не более 10%. Шар, скатанный из супеси, непластичен и легко разрушается от лёгкого надавливания. Высокое содержание песка в составе породы практически делает её непластичной. Малая пористость грунта положительно влияет на его стойкость к пучению;
• Суглинок формируется из смеси 70% песка и 30% глины. Раздавленный шар из суглинка, образует блин с трещинами по краям. Такое явление показывает то, что данный грунт обладает большой пористостью и подвержен пучению;
• Глина наиболее часто встречающееся грунтовое основание. Если в образце почвы содержание глинистых частиц составляет 30% и более, то породу определают, как глину. Раздавленный шар из глины образует сплошной блин без трещин и разрывов. Почва такого типа наиболее подвержена пучению при замерзании;
• Торф по своей сущности является грунтом органического происхождения, не обладающим несущей способностью. Строительство объектов на таких участках можно производить на винтовых сваях, при условии прохождения этих опор через торфяной слой к плотному грунту. Глубина залегания плотного основания является основным фактором при расчете длины винтовых свай.

Фундамент столбчатый или ленточный?

Применение для дома столбчатого или свайного фундамента с высоко расположенным ростверком накладывает определенные ограничения на конструкцию цокольной части здания. Цокольное пространство под полом первого этажа будет открытым и холодным.

В доме не получится сделать на первом этаже полы по грунту. Придется устраивать цокольное перекрытие с хорошим утеплением. Железобетонное цокольное перекрытие довольно дорогое и тяжелое. Перекрытие по деревянным балкам не очень прочное и долговечное. Оно не обеспечивает хорошей звукоизоляции. Создает проблемы при устройстве полноценных теплых полов в бетонной стяжке.

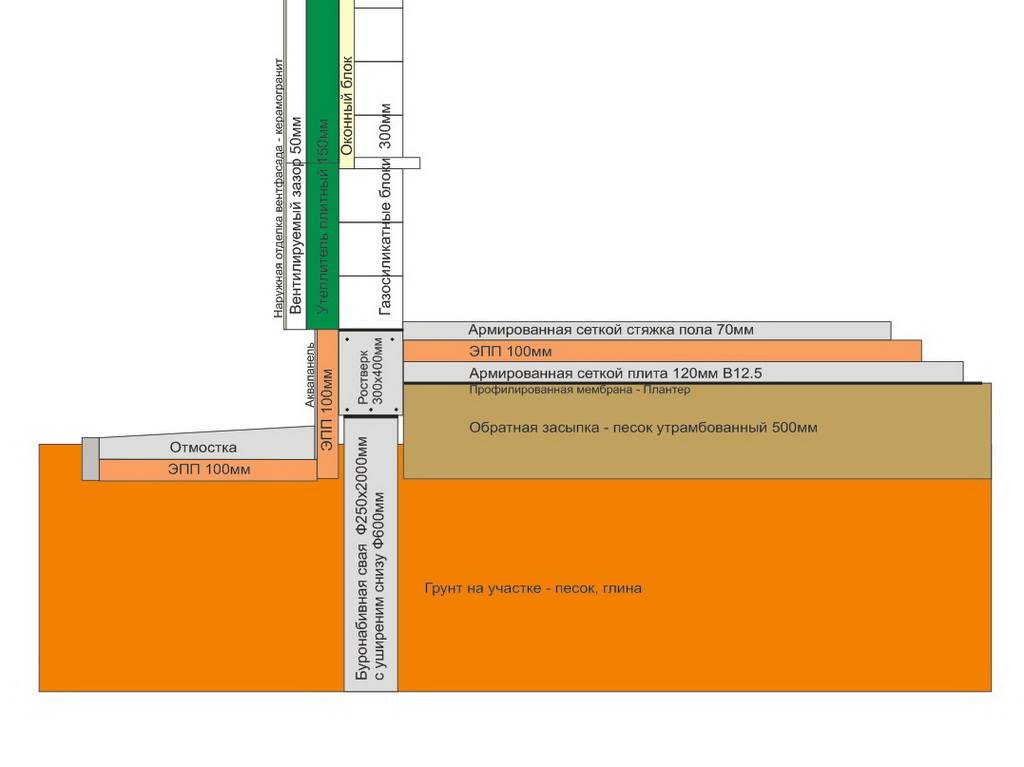

Застройщики, чтобы обойти эти ограничения, часто устраивают заглубленный ростверк, подошва которого располагается ниже отмостки. В случае с заглубленным ростверком, приходится значительно увеличивать высоту ленты ростверка, до уровня минмум 0,5 м. от отмостки. Или на низком ростверке выкладывать высокий цоколь из кирпича, блоков до указанного уровня.

На рисунке ниже показаны два варианта фундамента для одного и того же дома — столбчатый с заглубленным ростверком и ленточный мелкозаглубленный.

У столбчатого фундамента ростверк, совмещенный с цоколем, поз.5, опирается непосредственно на опорную плиту, поз.2. Между лентой ростверка и грунтом оставляют воздушный зазор, чтобы компенсировать перемещение грунта при морозном пучении. Зазор ограждают плитным материалом, поз.6.

Слева — столбчатый фундамент с заглубленным ростверком. Справа — ленточный мелкозаглубленный фундамент. 2 — опорная плита 900х900 мм.; 4 — выпуск арматуры; 5 — ростверк-цоколь; 6 — ограждение зазора под ростверком; 7 — ленточный монолитный фундамент; 8 — уровень грунтовых вод.

Большая высота заглубленного ростверка фактически превращает конструкцию в ленточный фундамент с бесполезно торчащими снизу ногами столбчатых или свайных опор. Это значительно увеличивает стоимость фундамента и лишает столбчатый (свайный) фундамент каких-либо преимуществ по сравнению с ленточным. Наоборот, столбчатый или свайный фундамент с заглубленным ростверком и с высоким цоколем получится дороже, чем не заглубленный ленточный фундамент.

Читайте: Как сделать ленточный фундамент деревянного дома или бани с бетонными полами по грунту.

Преимущества конструкции

Фундамент с буронабивными сваями и монолитным ростверком – наилучший вариант объединения двух технологий (бетонный армопояс и свайное основание), которые в тандеме обеспечивают наилучшие эксплуатационные характеристики. Прежде, чем обустраивать фундамент данного типа, необходимо изучить его особенности.

Основные достоинства свайного фундамента с ростверком:

• Высокая несущая способность – конструкция выдерживает нагрузки здания из любого материала, а проложенная гидроизоляция позволяет сделать сооружение практически неуязвимым для внешних негативных факторов.
• Отсутствие разрушительного влияния процесса строительства на соседние здания – строить дом можно даже рядом с другими сооружениями.
• Возможность построить надежный прочный дом в сложных геологических условиях – на болотистых участках, в местах высокого пролегания грунтовых вод, в пучинистом грунте.
• Простота технологии, минимальный объем земляных работ.
• Отсутствие в необходимости привлекать квалифицированных специалистов (при условии умения выполнить расчеты, все продумать), тяжелую технику – все работы проводятся непосредственно на строительном объекте.
• Прочность – обеспечивается тем, что сваи забивают глубоко, ниже глубины промерзания грунта.
• Возможность обустроить фундамент на буронабивных сваях с ростверком на сложных участках – где есть уклоны, когда не хочется портить окружающий рельеф.
• Выбор любого материала для строительства здания – даже самого массивного.
• Невысокая стоимость в сравнении с другими видами фундамента с похожими свойства и параметрами.
• Высокая скорость строительства – фундамент сооружается за 4-7 дней.
