Винтовая лестница из металла своими руками — сложно, но можно

Преимущества таких лестниц

Обычно из трубы выполняется только каркас сооружения. Полностью выполненная из профиля конструкция будет слишком громоздкой и тяжелой. Несомненные преимущества такой лестницы очевидны:

• легкость и простота сборки каркаса;
• вполне комфортная себестоимость;
• прочность и долговечность конструкции, она не подвержена воздействию плесени и грибка;
• приставная лестница или стремянка из профильных труб прослужит хозяину длительный срок, при необходимости ее можно сдать на металлолом или продать;
• каркас из металлической профтрубы позволяет совмещать при изготовлении самые разные материалы: дерево, камень, пластик и даже стекло;
• ее легко обработать защитными составами и окрасить;
• она может сооружаться внутри и снаружи помещения на любом этапе строительства и даже в полностью готовом доме.

При правильном исполнении она способна поражать легкостью и воздушностью конструкции или, наоборот, создать впечатление массивности и основательности.

В данном видео вы узнаете, как сделать лестницу из профильной трубы:

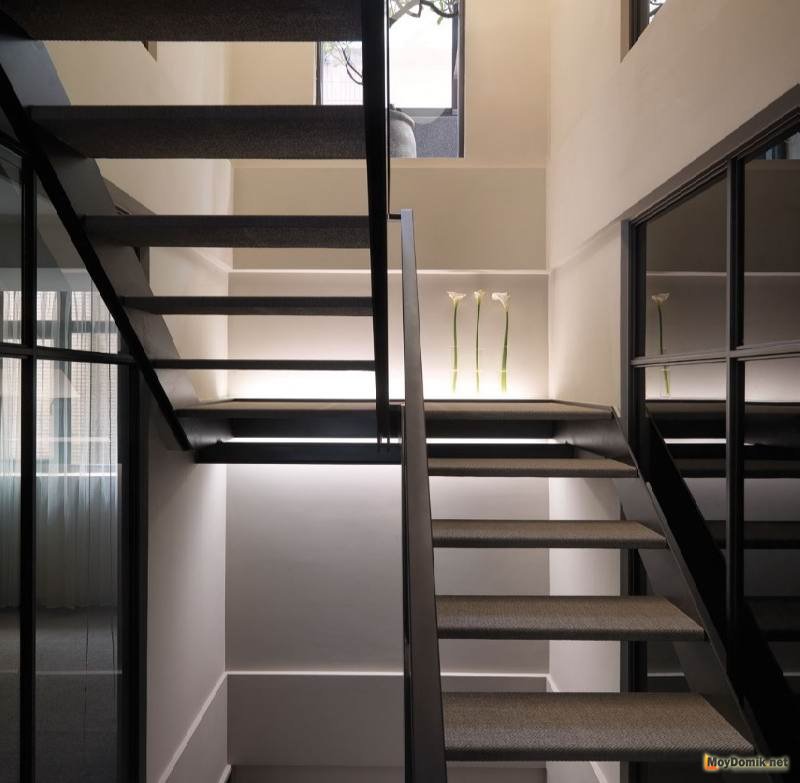

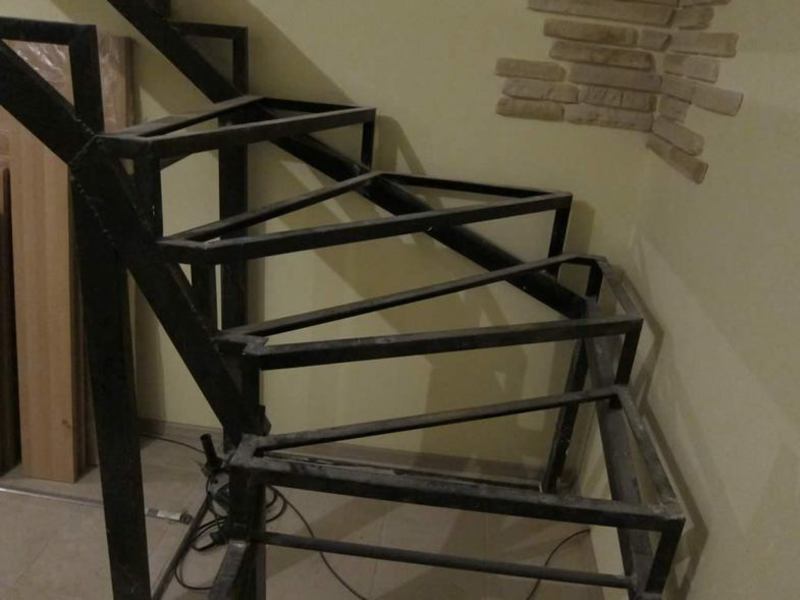

Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

Лестницы из металла и закаленного стекла выглядят легкими и воздушными, но в эксплуатации надежны и удобны

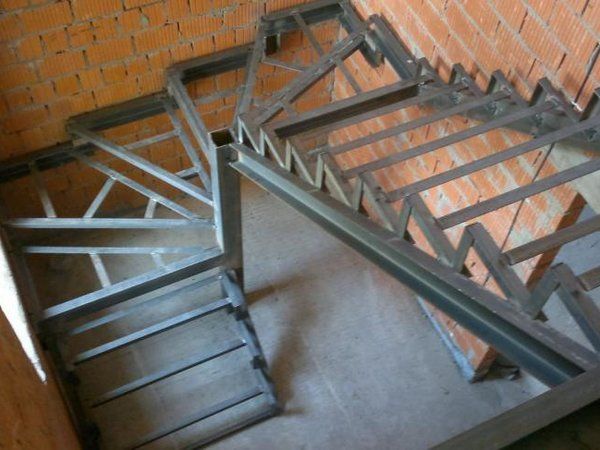

К основным достоинствам лестниц на металлическом каркасе можно отнести:

• относительно несложный процесс изготовления;
• надежность и функциональность лестничной системы – правильно сконструированные лестницы могут выдерживать довольно весомые нагрузки;
• прочность узлов при сращивании сваркой несущих элементов;
• возможность применять различные виды металла: трубы, арматурная сталь, швеллеры, двутавры, уголки и другие;

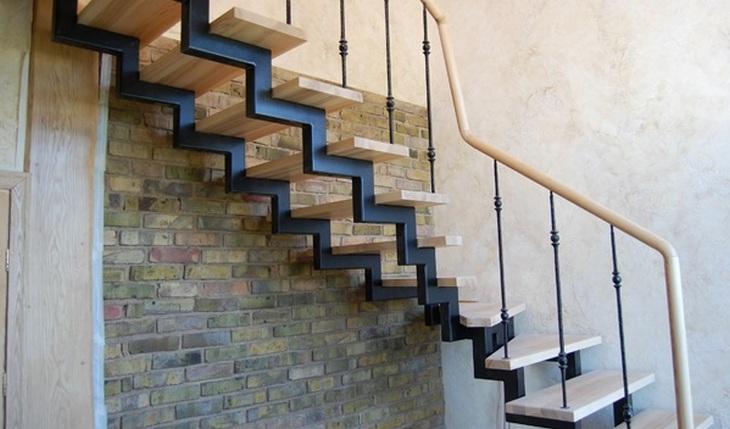

Пристенная металлическая лестница ограждена декоративной завесой из металлического прута с полками для декора

• возможность комбинировать материалы и формировать самые различные конструкции лестниц;
• отсутствие скрипов при эксплуатации, долговечность систем;
• возможность изготовления несложных конструкций металлических лестниц на второй этаж своими руками.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом.

При использовании металлической лестницы гарантировано отсутствие скрипов

Сборка стандартной металлической лестницы

Шаг №1: центральная опорная труба:

Вставьте опорную и верхнюю пластины в концы центральной опорной трубы, убедившись, что они установлены в правильном направлении, как показано на иллюстрации ниже.

Отметьте осевую линию стенного проема наверху. Затем отмерьте по 9” в каждую сторону от осевой линии и проведите вертикальные линии. Отмерьте расстояние 1” вниз от чистового пола и проведите горизонтальную линию. Приподнимите тыльную сторону поддерживающей опоры и прикрутите болтами верхнюю пластину к стенному проему на расстоянии 1” вниз от чистового пола, затем просверлите направляющие отверстия 7/32” и закрепите при помощи 6 шурупов с квадратной головкой 5⁄16″ x 3″.

Важно прижимать опорную пластину к полу при размещении верхней пластины во избежание падения последней. Мы рекомендуем, чтобы кто-то один прижимал опорную пластину, пока два человека устанавливают центральную опору в нужную позицию.

Выровняйте центральную опору так, чтобы она была параллельна стенному проему или смежной стене. Прикрепите болтами опорную пластину к полу, просверлив направляющие отверстия 7/32” и прикрепив при помощи четырех шурупов с квадратной головкой 5⁄16″ x 1 1⁄2″.

Если у вас бетонный пол: прикрепляя опорную пластину к бетону, проделывайте отверстия в бетоне при помощи сверла по кирпичу 3/8”. Установите свинцовые сердечники ролплаг в эти отверстия, затем прикрепите к полу опорную пластину при помощи четырех шурупов с квадратной головкой 5⁄16″ x 1 1⁄2″.

Шаг №2: высота подступенка и нижняя ступень:

Используя ваше расстояние от пола до пола, рассчитайте вашу высоту подступенка — возьмите ваше расстояние от пола до пола и разделите его на число подступенков (число ступеней +1).

Установите нижнюю стопорную втулку (с зазубренной нижней частью) и опору ступени на рассчитанную вами высоту подступенка минус 1”, оставляя расстояние для деревянного покрытия ступени.

Шаг №3: опоры ступени:

Используя следующую процедуру, соедините оставшиеся стальные опоры ступени со стандартными стопорными втулками на рассчитанной высоте подступенка.

• Сместите стопорную втулку вверх от нижней части центральной опоры.
• Поместите стальное основание ступени наверх и выровняйте отверстия.
• Снизу вставьте четыре стальных шурупа с шестигранной головкой 5⁄16″ x 5⁄8″.
• Поместите стопорную шайбу и шестигранные гайки на шуруп, затем затяните.
• Установите точно вашу высоту подступенка.
• Используя два гаечных ключа, сначала затяните два верхних шурупа, затем два нижних.
• Используйте уровень для ровной установки ступеней.

Шаг №4: верхняя опора ступени:

Присоедините верхнюю стальную опору ступени на высоте вашего подступенка, меньше толщины дерева, используя верхнюю стопорную втулку.

Шаг №5: деревянные ступени

Разместите требуемые деревянные ступени так, чтобы нижняя задняя грань касалась центральной опоры. Отцентрируйте ширину так, чтобы на каждой стороне стальной опоры ступени оставалось одинаковое расстояние.

Зафиксируйте деревянные ступени в нужном месте снизу при помощи шести винтов с округленной головкой 3⁄4″, разметив и просверлив 6 направляющих отверстий 5/32”, приблизительно, на глубину 3/4” в древесину. Покраска или лакировка ступеней должна выполняться до их установки.

Никогда не кладите ковровое покрытие между деревом и металлической поверхностью. Для предотвращения деформации и растрескивания нашего покрытия в виде дубовых ступеней их нужно обработать, по крайней мере, двумя полными слоями полиуретана в течение 30 дней с момента получения. Дубовые ступени следует обрабатывать до установки.

Шаг №6: дополнительные перила:

Установите верхнюю и нижнюю квадратную стальную стойку минимально на расстоянии 2 1/2” от боковой стороны ступени внутрь ступени и отцентрируйте на ширине ступени. Просверлите направляющие отверстия 5/32” в деревянных ступенях на глубину 3/4” и закрепите их при помощи винтов с потайной головкой #10 x 1″. Убедитесь в том, что верхние фиксаторы перил направлены к ступени и они параллельны центральной опоре. Отрегулируйте в случае необходимости так, чтобы стойки перил стояли перпендикулярно.

Поместите перила на вершину верхних и нижних стоек перил таким образом, чтобы верхний конец выступал, по крайней мере, на 4” от последней стойки. Оставляя, приблизительно, выступ в 4” за нижней стойкой, разметьте перила и выполните перпендикулярный разрез ножовкой. Вставьте в концы перил два квадратных черных пластиковых наконечника.

Прикрепите перила к верхним и нижним стойкам, используя самонарезающие винты с шестигранной головкой #12 x 3⁄4″. Просверлите отверстия в стальных перилах сверлом 5/32”. Накидной гаечный ключ облегчит установку винтов.

Разместите все стойки таким образом, чтобы их опорные пластины были отцентрированы внутрь на 2 1⁄2″ по направлению от концов, а их верхние пластины касались нижней части перил. Закрепите верхние и нижние пластины, проверяя, что стойки находятся в вертикальном положении.

Чтобы сделать перила более надежными, установите настенный кронштейн к нижней части перил напротив стороны смежного проема стены. Согните до требуемой длины и прикрутите при помощи одного самонарезающего винта с шестигранной головкой #12 x 3⁄4″ в стальные перила и одного шурупа с квадратной головкой 5⁄16″ x 1 1⁄2″ в деревянную облицовку стены.

Шаг №7: отделка:

Осуществите отделку при помощи вещества на масляной основе, затем перекрасьте лестницу в цвет, который вас устраивает, при помощи эмалевой краски на масляной основе. НЕ ИСПОЛЬЗУЙТЕ ЭМУЛЬСИОННУЮ КРАСКУ НА ВОДЯНОЙ ОСНОВЕ.

Надежность закрепления лестничных гаек и болтов нужно проверять ежегодно. Подтягивайте их, если необходимо.

Выбор материала

Для изготовления деревянных элементов своими руками используют высушенный массив или, для экономии, клееную доску с равномерной структурой, без сучковатости и инородных включений. Вот несколько общих правил:

• для каркаса лестницы, подвергающемуся постоянным нагрузкам, стоит отдать предпочтение твердым породам — дубу (он хоть и недешевый, но прочный, износостойкий и красивый), буку, грабу, при условии, что он грамотно высушен;
• несущие деревянные тетивы, косоуры конструкций под умеренной нагрузкой можно делать из доступной сосны (чтобы лестница не скрипела, древесину специально обрабатывают), хвойной лиственницы, ясеня — он подойдет, если в помещениях не слишком сухо, иначе велик риск растрескивания;
• проступи и поручни делают из массива с маркировкой Е, износостойких пород — бука, тика, который при намокании не становится скользким, дуба и граба;
• для подступенков подойдут и доступные материалы — сосна, пихта;
• деревянную облицовку, как правило, делают из благородных, декоративных пород — вишни, ореха, ясеня, экзотических венге, мербау и так далее.

При подборе дерева учитывают средние температурно-влажностные параметры микроклимата в помещениях, нагрузку на все элементы, частоту использования лестницы и прочие параметры, важные для владельцев.

Из какого дерева можно сделать лестницу

Выбор материала для лестницы зависит от предпочтений владельца дома или квартиры, характеристик дерева и стоимости на него. Различные породы имеют свои преимущества и недостатки:

1. Клен. Лестница из данной породы получится самой прочной и долговечной. Цвет – светло коричневый. Недостаток кленовой лестницы – высокая цена.
2. Лиственница. Цвет конструкции – золотисто-желтый или темно-желтый с коричневыми прожилками. Отлично переносит воздействия внешних факторов. Лестница из лиственницы получится прочной и твердой.
3. Дуб. Особенность лестниц из дуба – чем они старше, тем темнее оттенок.
4. Ель. Наиболее популярный материал из-за своей невысокой стоимости. Еловая древесина имеет однородную структуру и светлый оттенок.
5. Сосна. Благодаря низкой плотности древесины, ее очень легко обрабатывать. Дополнительным преимуществом сосны является невысокая стоимость материала. К недостатку сосновой лестницы стоит отнести небольшой срок эксплуатации. Лестницу из сосны лучше всего устанавливать на даче, где она будет использоваться сезонно.

Возможно, Вас заинтересует информация про «теплые полы». Из этой статьи Вы узнаете, как утеплить пол своими руками.

А в этой статье — подробная инструкция по самостоятельному оборудованию электропроводки.

Лестница на второй этаж прямая: оптимальные размеры

За основу для построения прямой и двухмаршевой угловой конструкций с переходной площадкой берутся требования, которые фиксирует ГОСТ и «Строительные нормы и правила».

Так, лестница в жилом помещении должна иметь такие величины:

1. Ширину лестничного марша в пределах полутора метров.
2. Высоту прохода в два метра или минимум на 50 мм больше роста самого высокого жильца.
3. Угол наклона в 35-45 градусов.
4. Высоту подступенка в 150-250 мм, глубину проступи – 250-350 мм.
5. Высоту поручней в 900 см и расстояние между балясинами в 15 см.

Прямая лестница на второй этаж — конструкция прочная и безопасная

Благодаря этим размерам можно спроектировать прочную и безопасную конструкцию, которой будет удобно пользоваться и взрослым, и детям, и пожилым людям.

Проступи и подступенки лестницы должны быть равны по параметрам между собой, иначе конструкция будет хлипкой и травмоопасной.

Расчет конструкции

Как и всякий строительный объект, лестница не может изготавливаться «на глаз». Существуют особые методики расчета всех основных параметров, обеспечивающих беспрепятственное и комфортное восхождение.

полувинтовая лестница с красивыми кованными перилами

Оптимальные габариты лестницы определяет: заданный тип конструкции, высота подъема, свободное место для расположения сооружения и, конечно же, пожелания заказчика. Наиболее удобной станет сооружение одномаршевой лестницы с небольшой площадкой вверху. Такой вариант возможен, если высота подъема не будет превышать 3-3,5 метра. В противном случае лучше это расстояние разбить на два или несколько маршей.

Лучшим соотношение длины можно считать пропорции 1:2, это означает, что если высота подъема составляет 3,5 метра, то длина лестницы должна быть семь метров.

Не менее важен угол наклона ступенек. Если лестница слишком поката, то подъем будет утомительный, а слишком крутой — опасным для нормального движения. Оптимальным угол можно считать приблизительно 30º – 40º, такое сооружение будет органично вписываться в архитектуру здания, не создавая неудобств с подъемом/спусканием громоздких вещей и просто быть удобным в использовании.

В данном видео вариант лестницы на второй этаж

При расчете ширины и высоты ступеней за основу берется среднестатистическая длина шага 60-65 см. Ширина ступени должна в два раза превышать высоту, эти пропорции давно уже выведены на основе многолетнего использования в бытовом строительстве. Таким образом, удобней всего, будет идти по ступенькам шириной в 30 см, высота которых будет 15 см. Изменение этих параметров допустимо, например, в детских учреждениях, но в повседневной жизни принесет некоторые неудобства.

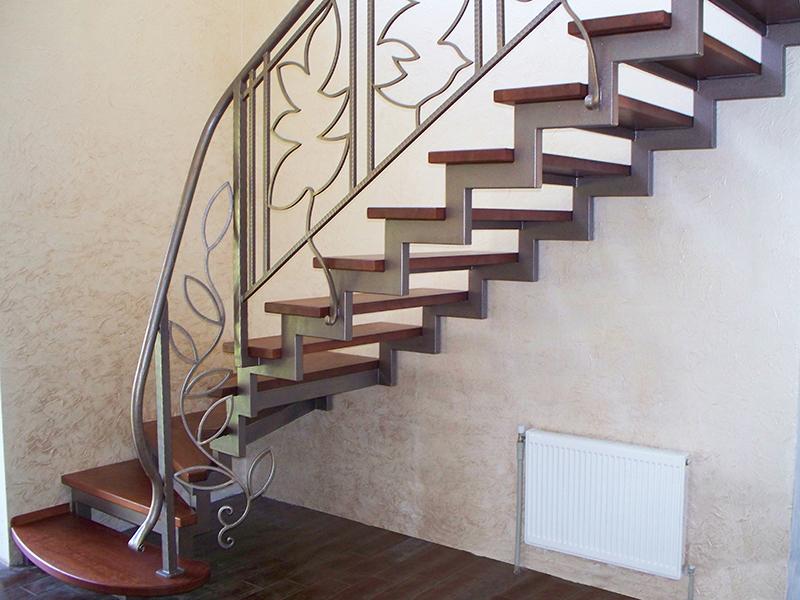

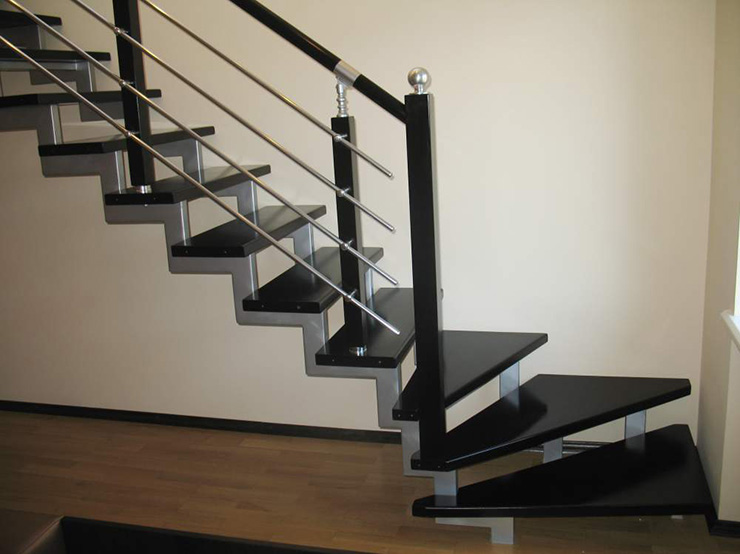

прямая металлическая лестница

Высота поручня перил обычно делается на расстоянии 90 см от ступени, ширина перил — сугубо индивидуальна, главное, чтобы было удобно держаться. В доме с маленькими детьми часто устанавливают перила и для них, как правило, на расстоянии 50–60 см от пола.

Важно! В одном лестничном марше (пролете) должно быть не более 17 ступеней, иначе пользование такой лестницы станет неудобным.

Как сделать входную лестницу в дом, указано в данной статье.

Как выглядит пластиковая лестница для бассейна, указано здесь в статье

В статье можно увидеть дизайн крыльца частного дома:

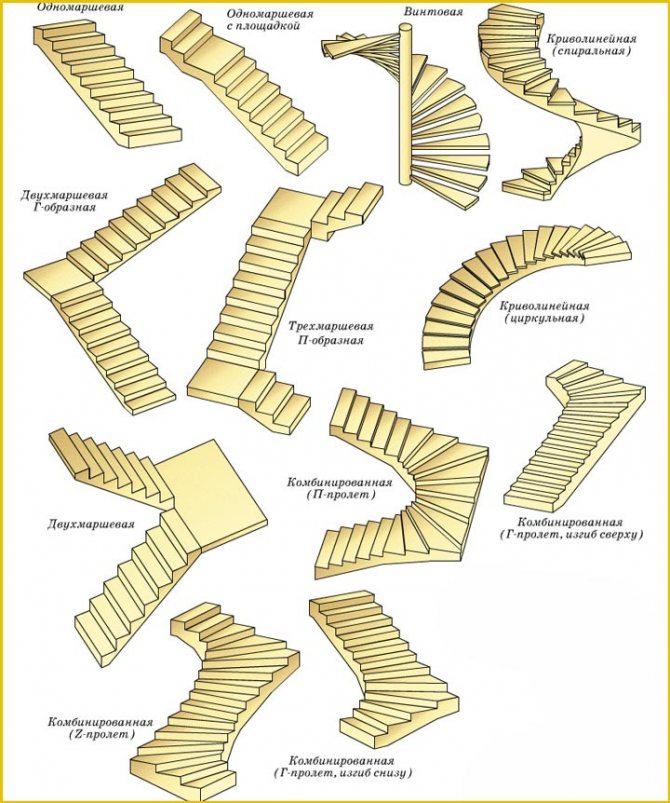

Виды и типы

Металлическая лестница представляет собой надежную конструкцию, которая при соблюдении технологии изготовления и общепринятых правил, будет безопасна при своей последующей эксплуатации.

По способу изготовления их условно можно разделить на сварные и кованые конструкции. Также такие изделия имеют различия и в конструктивном плане.

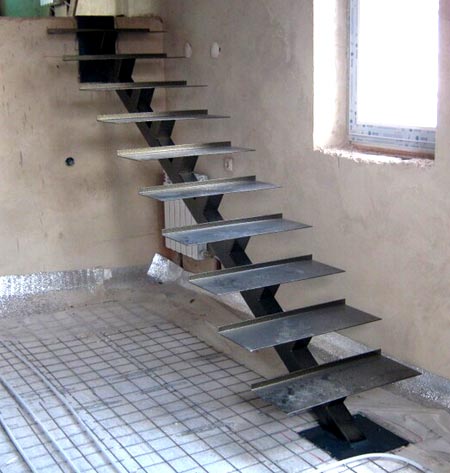

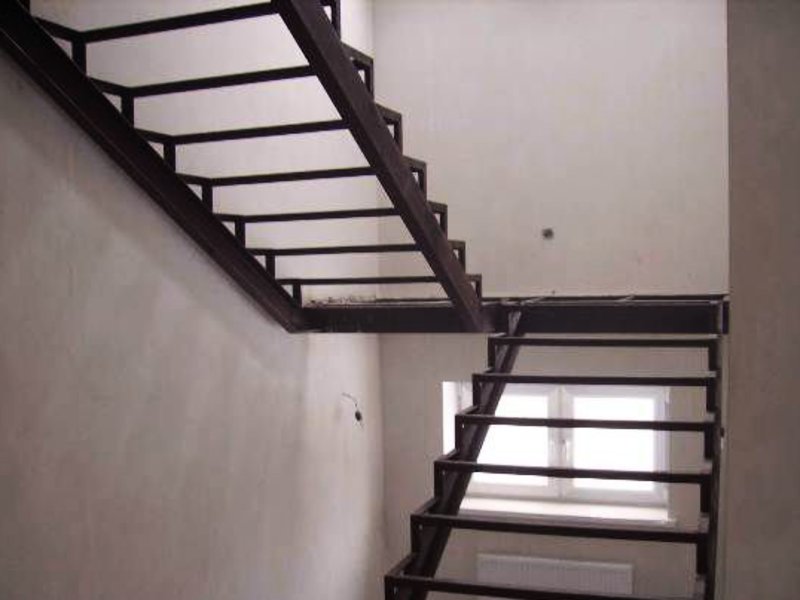

Наиболее популярным и часто встречающимся типом конструкции являются металлические лестницы на косоурах.

В этом случае предусматривается специальная опора, расположенная непосредственно под ступенями, которая и носит название косоур.

Видео:

Такие изделия способны выдерживать достаточно серьезные нагрузки, притом, что имеют легкий и воздушный внешний вид.

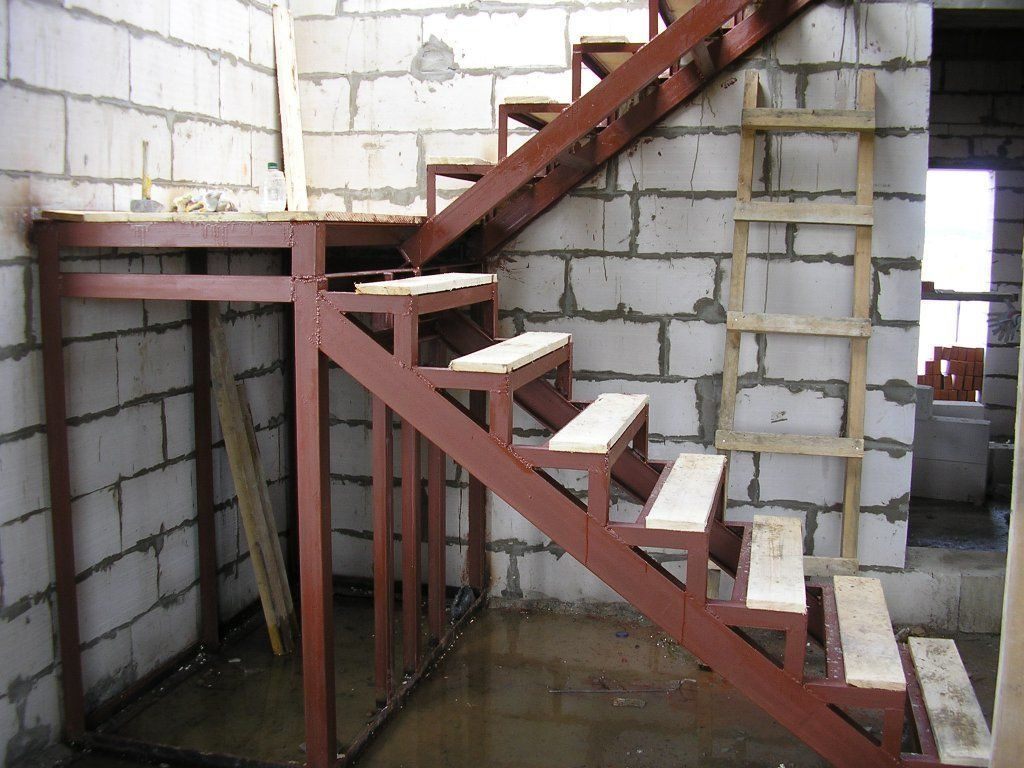

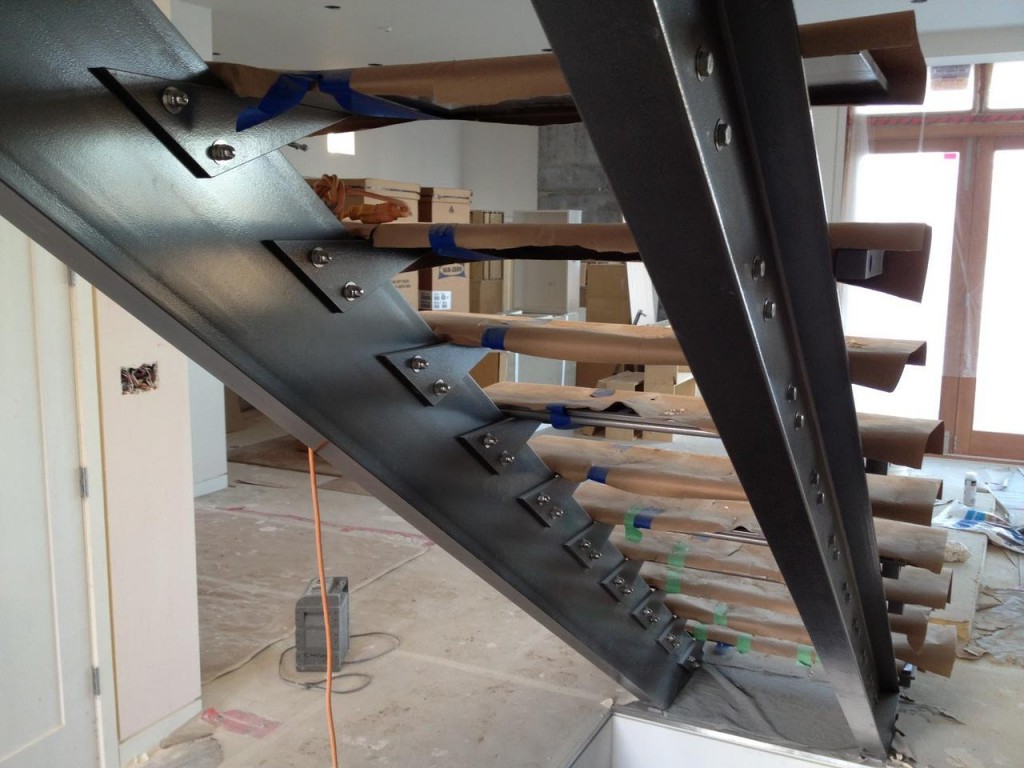

Кроме этого очень часто встречаются лестницы на тетивах, когда основная опора находится в боковой части ступеней, а также на больцах.

В этом конкретном случае крепление ступеней производится при помощи специальных болтов непосредственно к основанию стены.

Наиболее оригинальную конструкцию и интересный внешний вид имеют винтовые лестницы, изготовленные из металла.

В этом случае основным несущим элементом выступает специальный опорный столб, который располагается по центру всей конструкции.

Винтовые металлические лестницы в большинстве случаев размещают во внутреннем пространстве дома, так как они способны стать настоящим украшением каждого дома.

Кроме этого бывают также маршевые конструкции, изготовленные из металла, которые могут состоять из нескольких отдельных пролетов и быть как прямого, так и поворотного исполнения.

Легче всего своими руками собрать из металла лестницу, которая будет иметь одномаршевую конструкцию.

Следует отметить, что для любого типа металлической лестницы, ведущей на второй этаж, прежде всего, необходимо будет подготовить соответствующий проект, а также приобрести весь необходимый материал и инструмент.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

 Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

 Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

• Высота – 265 сантиметров;
• Диаметр – 180 сантиметров;
• Количество ступеней – 13;
• Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
• Ширина ступени с внутренней стороны – 10 сантиметров;
• Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
• Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Какие лестничные сооружения подходят для жилого дома?

• маршевые модели. Располагаются около стенки или по центру помещения. Прямые сооружения удобны, лаконичны, но уместны только в больших комнатах;
• винтовые изделия. Важно правильно рассчитать количество завитков. Преимущества винтовой лестницы – минимальные затраты на строительство, уместность в ограниченном пространстве и длительный срок эксплуатации;
• больцевые конструкции. Для крепления ступенек используются габаритные навесные балясины или болты;
• лестнички на тетивах. Своими руками на второй пролет крепят на балку со специальными вырезами, приставленную встык к поверхности стены;
• сооружения на косоурах. Подножки устанавливаются на наклонной балке.

Интересно знать! В большом жилом здании красиво выглядят маршевые модели с винтовым акцентом (изгиб площадки).

Подготовка чертежа и что нужно учитывать при расчетах

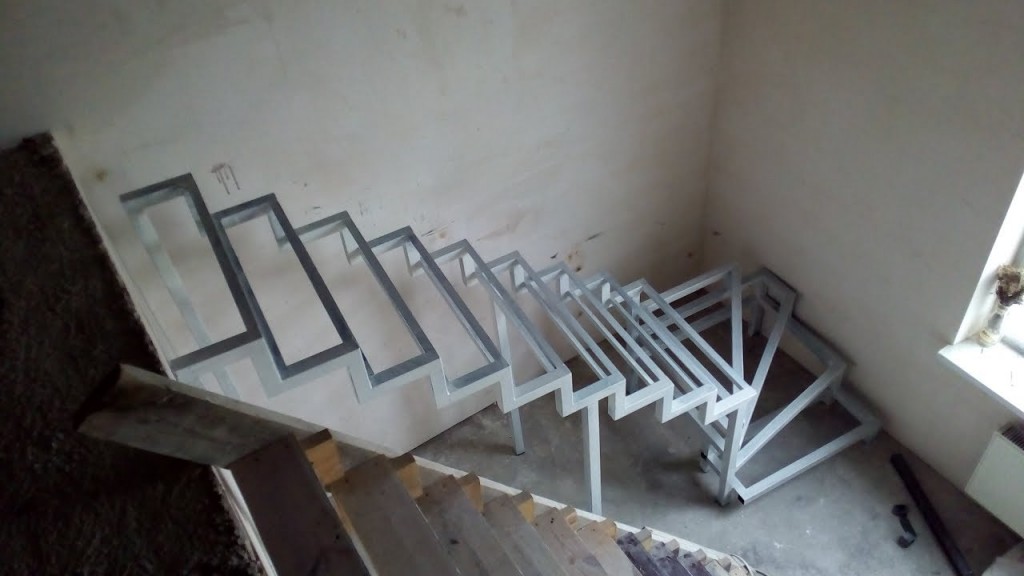

Качество будущей конструкции, построенной из профильной трубы, зависит от правильности выполнения подготовительной работы и разработки чертежа. Подготовив чертеж, можно полностью разобраться с размерами будущего строения.

Кроме этого таким путем, можно увидеть, как будет смотреться будущий проект. Грамотно составленный чертеж лестницы из профильной трубы существенно облегчает работы по сборке. Поэтому на нем все нужно изобразить очень детально.

Также на подготовительном этапе нужно сделать разметку и нарезку профильных заготовок под необходимые размеры. Если планируется изготавливать несложную конструктивную модель, то тщательный расчет  разметки не понадобиться. Но, для сложного строения все детали потребуют нумерации, чтобы не запутаться в ходе сборки.

Когда ступеньки при строительстве лестницы делают из фанеры или древесины, то необходимо произвести их заготовку в нужных размерах.

Для дополнительного крепежа к полу берут модули для сборки лестницы из профильной трубы. Это условие необязательно. Монтирование модулей для сборки  выполняется только в тех ситуациях, когда важно уменьшить вибрацию при пользовании конструкцией. Если принято решение устанавливать модули для сборки, то их нужно учесть при разработке схемы.

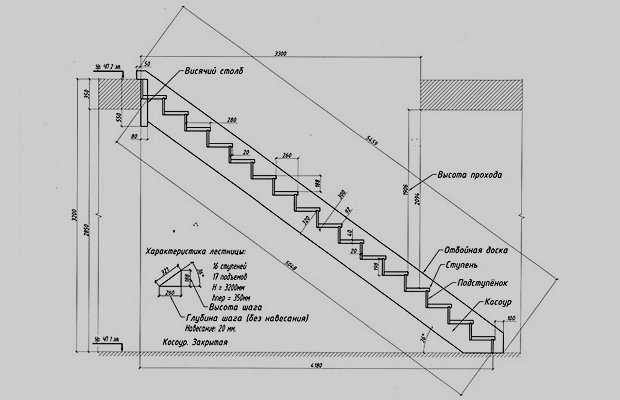

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Как собрать прямую маршевую лестницу

Порядок сборки и монтажа маршевой конструкции:

• Выполните разметку для косоуров. К поверхности пола первого этажа закрепите опорный брус и установите на нем нижнюю часть косоуров, фиксируя их саморезами. Верхнюю часть зафиксируйте к балке перекрытия. Это можно сделать двумя методами: или просто сделать в балке небольшие пропилы и завести туда косоуры, или установить косоуры на металлическую опору и потом зафиксировать на перекрытии анкерными болтами.
• Закрепите подступенки: на вырезы косоуров нанесите клей, поэтапно прикладывайте подступенки и фиксируйте их шурупами.
• Смонтируйте проступи, закрепляя их саморезами на косоурах и подступенках.

Схема: прямая лестница

• Установите балясины. Чтобы выдержать одинаковый уровень, сначала закрепите нижний и верхний элементы, натяните между ними веревку и, ориентируясь на нее, установите все остальные балясины. Фиксируйте их саморезами со специальными маскирующими заглушками.
• Сверху на балясины установите перила. В процессе крепления саморезы вкручивайте снизу, чтобы они были незаметны.

Когда лестница будет готова, окончательно ее отшлифуйте, а затем покройте грунтовкой, лаком или краской. Выбранный состав наносите в два слоя, дабы лучше защитить древесину от насекомых и влажности.

Особенности расчета забежных ступеней

Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.

Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка м.

Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша ( м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.

Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.

Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.

Простой проект деревянной лестницы своими руками:

dizlandshafta

Полезно2

Бесполезно

Этап сборки

Сначала устанавливается опорный столб и подступенок. Все закрепляется при помощи саморезов, дополните при необходимости уголками.

Иногда все закрепляют жидкими гвоздями, это препятствует возникновению скрипа. Далее устанавливаются поворотные ступени.

Косоур закрепляется к стене саморезами. Далее ступеньки и подступок. Открытая часть ступеней необходимо закрывать тетивой.

Далее устанавливаются перила, балясины и разнообразные элементы декора.

Если хотите под лестницей можете оборудовать комнату и ждать прилета совы из Хогвартса, а если серьезно то обычно туда монтируют ящик, что позволяет отлично экономить пространство. Также часто делают под лестницей гардеробную.

Сделать самому деревянную лестницу не трудно, необходимо лишь соблюдать инструкции и делать все по чертежам. Тогда успех в вашей работе гарантирован.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.
