Если под кровлей нет перекрытия – как правильно усилить стропила

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

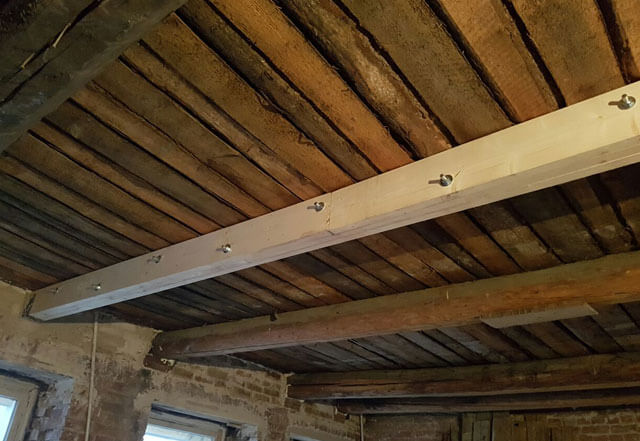

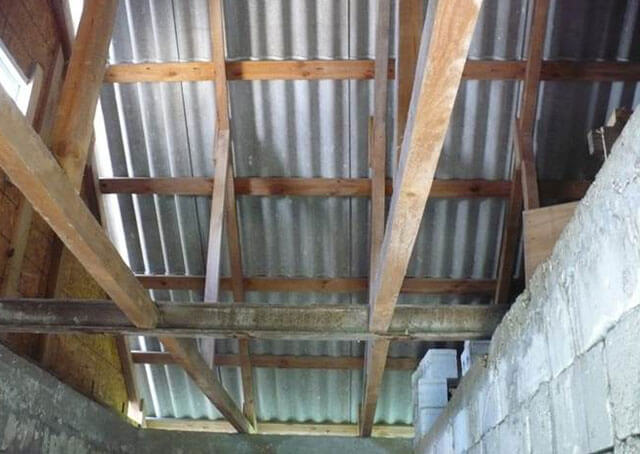

Усиление деревянных балок перекрытия металлическим уголком. Процесс работы

В центре комнаты установил два швеллера высотой в 14 см, прикреплённых друг к другу плоской частью в виде двутавра. Далее купил 4 м балки сечением 70×100 мм (в чём и была моя ошибка, так как удобней было бы использовать балки с сечением 100×150 мм) и закрепил их в швеллере и на несущей стене.

После монтажа крыши (использовал подпорки для стропил, которые опирались на эти балки), появился небольшой прогиб балок. Чтобы избежать дельнейшей деформации, решил усилить их уголком размерами 75×75 мм с одной стороны балки, а с другой, закрепить металлическую полосу толщиной 5 мм и шириной 75 мм.

Для стягивания уголка и полосы к балке использовал болты Ф12 длиной 100 мм, которые крепил на расстоянии 400 мм друг от друга

Вот таким образом усилил балки.

Если есть необходимость дополнительно укрепить балки с сечением 50×200 мм при ширине пролета 5 м, могу порекомендовать для усиления конструкции закрепить металлическую полосу толщиной 5 мм и шириной 75-80 мм по диагонали к центру с обеих сторон балки.

При этом сначала вдоль всей длины балки надо закрепить шнурок, и при помощи домкрата, посередине приподнять балку выше уровня шнурка и после крепить металлическую полосу.

Если в продаже не оказалось металлической полосы с нужными размерами, можно нарезать на гильотине полосы длиной 1,5 м, и сварить их между собой, получив необходимую длину.

В случае, если необходимо добавить дополнительные балки для усиления потолка в случаях его провисания и прогиба. Для этого необходимо подобрать балку соответствующего сечения, стянуть её уголком и прикрепим торцевой частью к стене.

Также возможно при помощи тарлена устранить провисание и прогиб балок, закрепив его на коньковой части крыши и самой балке. При таком креплении тарлена нагрузка будет перераспределяться на стропильную часть крыши. Однако этот метод применяется только в крайних случаях, если нет возможности добавить дополнительные балки.

Жесткое крепление стропил

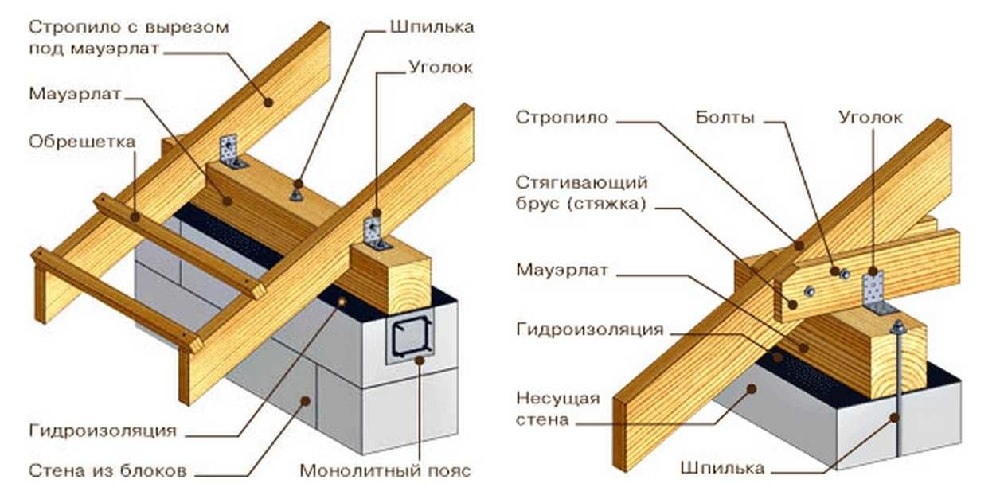

Для жесткого типа соединений используются следующие виды креплений:

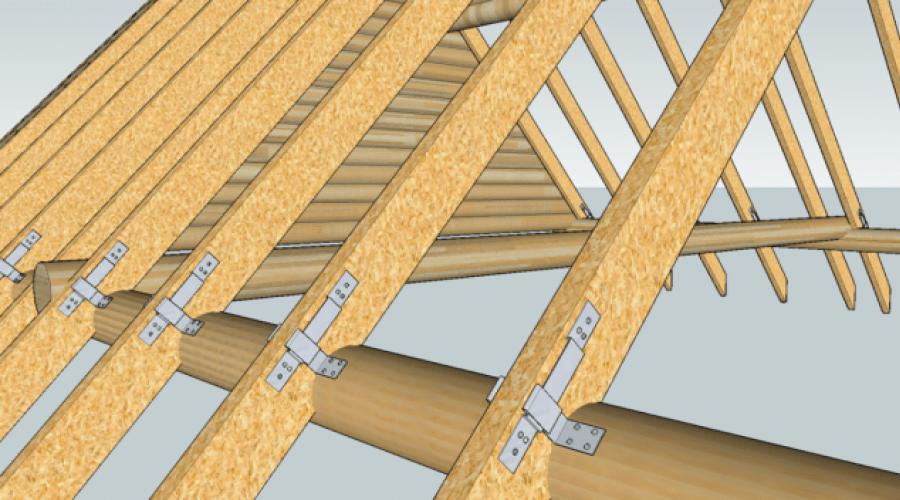

1. Уголки. Одной стороной уголок крепится саморезами или гвоздями к мауэрлату, а второй к стропилу. Существует много разновидностей данного вида креплений, назовем лишь основные.
   • Прежде всего, это обычный уголок KP. Усиленный уголок KP отличается наличием треугольного ребра жесткости на изгибе. Уголок KP с овальным отверстием для анкеров снижает риск срыва крепежа при смещении конструкции;
   • Уголок KM, его основное отличие – большая ширина;
   • Уголок LK – плоскости смещены в разные стороны относительно друг друга, подразделяется на правые и левые.

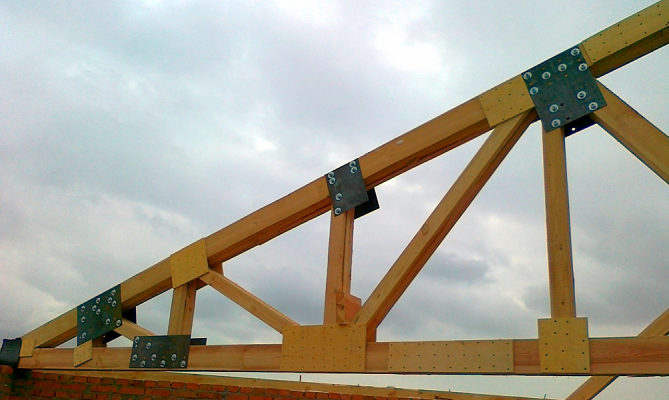

2. Пластины. Используются для соединения стропила с упорным бруском, крепятся сбоку.
3. Скобы. Один конец скобы вбивается в стропило, другой в мауэрлат с внутренней стороны стены.

   Иллюстрация крепления стропил с помощью скоб

4. Гвозди. Стропило прибивается к мауэрлату с боков крест-накрест, один гвоздь забивается сверху.
5. Саморезы. Могут использоваться вместо гвоздей аналогичным способом.
6. Болты и шпильки в паре с шайбами и гайками. В стропильной ноге и мауэрлате просверливается сквозное отверстие, в которое вставляется болт или шпилька, затем надевается шайба, фиксируется соединение гайкой. Трудоемкий, но очень надежный способ крепления.
7. Проволока. Стропильная нога перехватывается сверху хомутом из нескольких рядов проволоки, под ногой проволока скручивается косичкой и крепится к анкеру, вбитому в мауэрлат или стену. Проволочное крепление стропил к мауэрлату обычно используется в качестве дополнительного.
8. Перфорированная лента. Отрезок ленты фиксируется гвоздями или саморезами на стропильной ноге и мауэрлате. Как и проволока, применяется для усиления другого крепления.

Ниже представлено видео о жестком способе сочленения стропил с мауэрлатом.

Сколько креплений необходимо использовать при монтаже и какой именно вид стоит предпочесть, зависит от величины нагрузок на стропильную систему.

Соединение стропильных ног с мауэрлатом нашивкой упорного бруска

Брусок пришивается к стропилу снизу, предварительно для равномерного распределения нагрузки упорная плоскость бруска запиливается таким образом, чтобы обеспечить плотное прилегание к мауэрлату. Для получения дополнительного упора сзади брусок можно немного утопить в стропильной ноге, сделав соответствующую выборку.

При использовании досок надежность крепления будет выше, если действующие нагрузки будут направлены поперек волокон.

Как сделать жесткое крепление стропил с помощью врубки

При жестком креплении способом врубки в мауэрлат упирается непосредственно стропильная нога, в которой сначала делается П-образный запил, затем стропило садится на мауэрлат сверху. Образовавшийся блокирующий зуб-запил упирается во внутреннюю вертикальную плоскость мауэрлата. Для усиления крепление стропил к мауэрлату с помощью врубки можно сочетать с нашивкой упорного бруска или досок.

Следует отметить, что П-образная форма посадочной пятки – опирающейся о мауэрлат части стропила – возможна только при небольшом угле наклона крыши и достаточной ширине стропильной ноги.

В противном случае стропило придется срезать по длине заподлицо с мауэрлатом, а вынос за пределы стены осуществить с помощью кобылки – пришитого к стропильной ноге сбоку бруска.

Укрепление поврежденной стропильной системы

Если требуется замена сгнившей части мауэрлата или участков стропил крыши гаража или другой постройки, применяются дополнительные накладки. Усиление с помощью деревянных накладок выполняется при единичном повреждении одиночных стропил. Накладки крепятся при помощи болтов или гвоздей, при этом накладка должна нижним торцом опираться на балку мауэрлата и дополнительно фиксироваться на нем при помощи скрутки из катаной проволоки. Усиление конструкций при помощи прутковых протезов применяется при массовых повреждениях деревянных стропил. В этом случае усиление подразумевает демонтаж поврежденных частей конструкций. Поврежденная стропильная нога закрепляется на временных опорах, затем часть кровельного покрытия разбирается, и прогнивший участок стропила выпиливается. Из нового бруса изготавливается «протез» — элемент, размеры которого соответствуют выпиленному куску стропила. Протез устанавливается на место удаленного фрагмента с опорой на мауэрлат. Если усиление конструкций требует частичной замены мауэрлата, укрепление каркаса крыши выполняется по следующей технологии. Стропильные ноги закрепляются на временных опорах, сгнивший фрагмент мауэрлата демонтируется. На костыли, забитые в кладку, необходимо уложить балку подходящего сечения, длина которой должна составлять около 1 метра. На перекрытие либо стену укладывается кусок лежня той же длины. Затем стропильную ногу требуется укрепить двумя подкосами, упирающимися в новую балку.

Укрепление стропил: практические советы

Усиление конструкций скатной крыши подразумевает комплекс работ, направленных на исправление повреждений деревянных элементов, подвергшихся биологическому разрушению, либо на устранение деформаций стропил и узлов крепления. Чаще всего можно столкнуться с такой проблемой, как прогиб стропильных ног в процессе эксплуатации кровли, но внимательно следует отнестись и к качеству крепления стропил еще на этапе возведения кровли гаража или других построек. Одним из принципиально важных узлов является место крепления стропил к коньку крыши. При наличии расхождений, необходимо оперативно исправить это дефект. Технология работ может потребовать применения домкрата, чтобы обеспечить плотное прилегание стропильной ноги в коньковой части. Место, где стыкуются стропила, необходимо качественно укрепить. Усиление выполняется при помощи металлической перфорированной полосы, либо деревянной накладки из доски толщиной не менее 2 см. Накладка монтируется непосредственно под коньком. Далее следует устранить прогиб стропил. С этой целью задействуется гидроцилиндр. При помощи саморезов рекомендуется с внутренней стороны стропила выполнить крепление деревянных треугольных упоров. После чего стропило выпрямляется при помощи гидроцилиндра и устанавливается жесткая распирающая перемычка, которая предотвращает деформацию фермы крыши под внешними нагрузками. Чтобы выполнить усиление деревянных стропильных ног методом наращивания бруса, необходимо подготовить брус необходимой ширины – она должна соответствовать размерам стропила, либо немного превосходить их. Прежде чем выполнять надежную фиксацию усиливающего бруса, данный элемент лучше всего закрепить на стропиле при помощи саморезов. Далее следует выполнить несколько сквозных отверстий через стропильную ногу и укрепляющий брус для крепления элементов шпильками. Отверстия должны располагаться в шахматном порядке, с шагом около 30-50 см. Такой принцип крепежа дает возможность увеличить сопротивление конструкции при нагрузках на изгиб. Диаметр отверстий должен точно соответствовать диаметру крепежных элементов. В подготовленные отверстия вставляются резьбовые шпильки, на их концы надеваются широкие шайбы и навинчиваются самоконтрящиеся гайки – это позволяет создать надежный крепеж, который не разболтается в процессе эксплуатации стропильной системы. Затягивание гаек выполняется до появления звука потрескивания древесины.

Рекомендации

Комплекс мер, направленных на усиление стропильной конструкции, выполняется для:

• устранения деформаций;
• замены поврежденных элементов.

При осмотре деревянного каркаса крыши, особое внимание уделяют месту соединения конька со стропилами. Любой выявленный здесь дефект следует устранить максимально быстро. В ходе выполнения работ используют либо домкрат или же временные опоры. Для обеспечения надежного прилегания балок применяют перфорированные стальные накладки или деревянные доски не меньше 20 миллиметров толщиной. Устанавливают их непосредственно под коньком так, чтобы они стягивали оба опирающихся на него стропила.

Для устранения обнаруженного прогиба бруса также применяют домкрат. После выравнивания с нижней стороны балки крепят треугольные упоры и жесткую распирающую перемычку.

Когда же решено усилить имеющиеся стропила путем наращивания его сечения, то потребуется брус подходящей ширины и высоты (обычно выбирают элемент, аналогичный по этим параметрам уже установленному). Его предварительно крепят на саморезы, а затем просверливают дырки под болтовые стяжки. Данные отверстия делают не по одной линии, а в шахматном порядке. Наиболее оптимальное расстояние между точками крепления – полметра. Такой подход позволяет в числе прочего снизить силу момента изгиба. В дырки вставляют соответствующей длины шпильки, на оба конца надевают широкие обычные и пружинные шайбы, а затем навинчивают гайки.

Усиление деревянных стропил – Все о брусе и деревообработке

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос.

Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон.

Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей. Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой.

Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится.

Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Усиление стропил

Подавляющее большинство каркасов под обустройство крыш и укладку кровельных покрытий используют рядовую древесину, купленную на ближайшем складе или даже просто на лесопилке.

Такой подход упрощает жизнь строителям и создает головную боль хозяевам и жильцам, через несколько лет приходится стропильную систему подвергать ревизии, выбраковывать отдельные элементы и выполнять усиление стропил.

Почему необходима ревизия и периодический контроль состояния стропильных конструкций

Дерево, как никакой другой материал, подходит для сборки каркаса крыши, но при этом деревянные стропила оказываются самой уязвимой частью конструкции.

В теории древесина может легко простоять без потери основных прочностных качеств более 50 лет, но на практике обеспечить сохранность материала стропильных балок оказывается не так просто.

Процессы гниения древесины, деформации и растрескивание из-за усыхания и неправильного распределения нагрузки зачастую могут привести к потере несущей способности конструкций стропильных ног.

Наиболее критичные зоны системы стропил можно перечесть по пальцам:

• Опорная часть мауэрлата и стропильных ног;
• Места соединений и креплений подкосов или распорок, любых силовых элементов каркаса;
• Места опор стропил на коньковый брус;
• Срединные части висячих стропильных балок.

Важно! Нельзя использовать для изготовления стропил или других элементов каркаса пиломатериал, взятый непосредственно с лесопилки или на торговом складе. До использования доска и брус должны высохнуть под нагрузкой в сложенном состоянии пакете.

Чтобы правильно выполнить усиление, необходимо ясно представлять причины, по которым каркас начинает проседать или терять прочность:

1. Если собрать систему стропил из недосушенного или «больного» материала, распределение нагрузки на балки будет неравномерным, в результате часть балок будет перегруженной, а часть работать «вхолостую». Поэтому, прежде чем стараться провести усиление прогибающихся или подламывающихся стропил, необходимо снять и перераспределить нагрузку;
2. Нижняя половина стропильных ног всегда находится в более тяжелом состоянии, особенно, если усиление при сборке было выполнено неправильно. Любые точки опоры на стойках или подкосах, в местах соединения стропил с мауэрлатом заставляют балку стропило работать в самом тяжелом режиме – при знакопеременной циклической нагрузке. Именно в этой точке рвутся волокна древесины, и требуется правильное усиление;
3. Нарушение условий вентиляции и удаления избытка влаги из подкровельного пространства. В этом случае поверхность стропил покрывается трещинами, что приводит к интенсивному поглощению влаги, развитию процессов гниения и деформации.

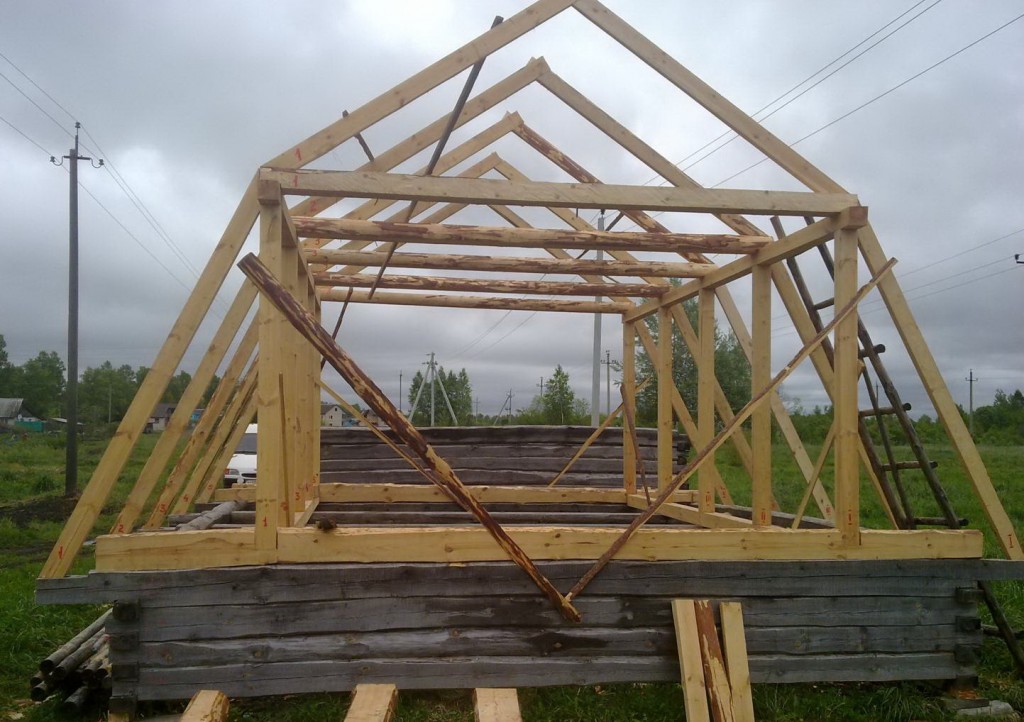

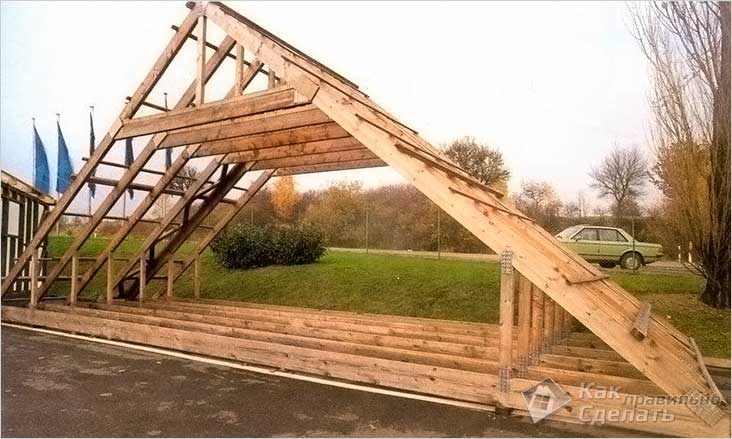

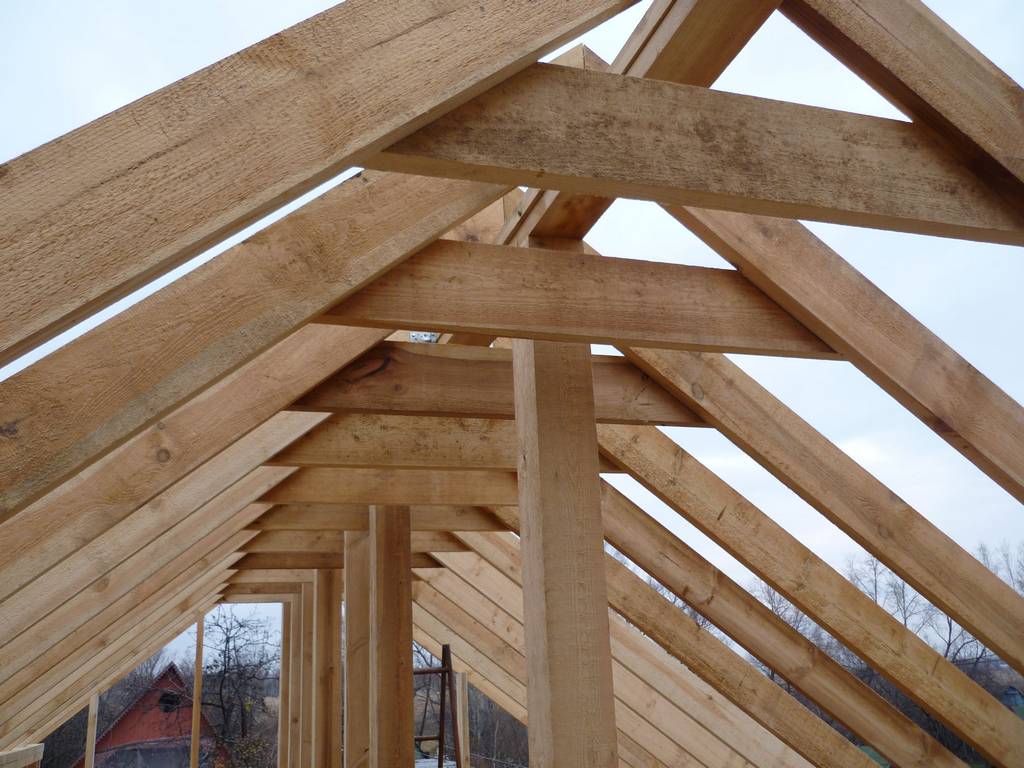

Стропильная система двухскатной крыши

Более простой, по сравнению с вальмовой и другими видами крыш, является двухскатная крыша, так сказать классика жанра. Однако это не говорит о том, что строить ее просто. Даже самые несложные операции при монтаже стропильной системы двухскатной крыши нужно выполнят со знанием дела и определенным опытом.

Какие виды стропил применяются при устройстве двускатки

Стропильная система двускатной крыши бывает:

• с наслонными стропилами

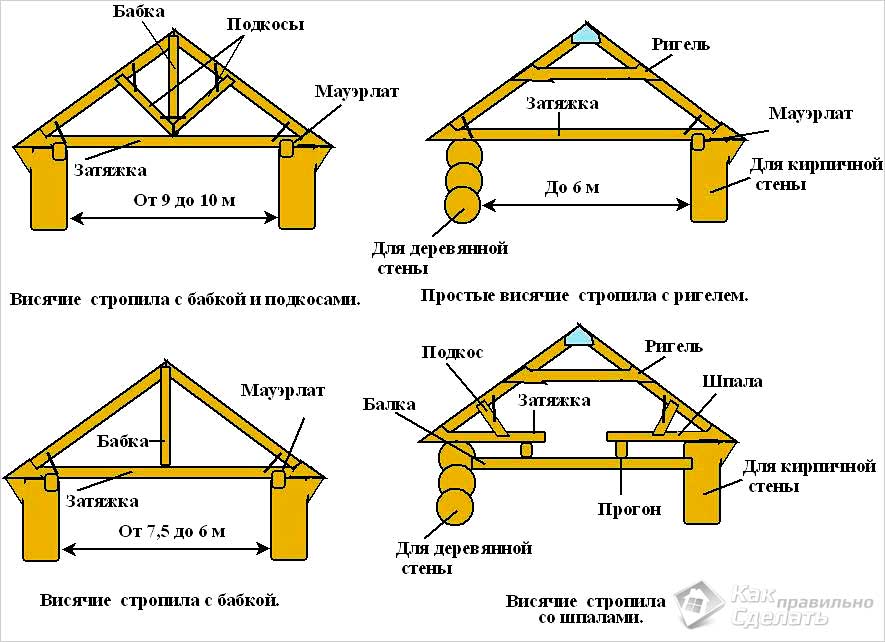

• с висячими стропилами

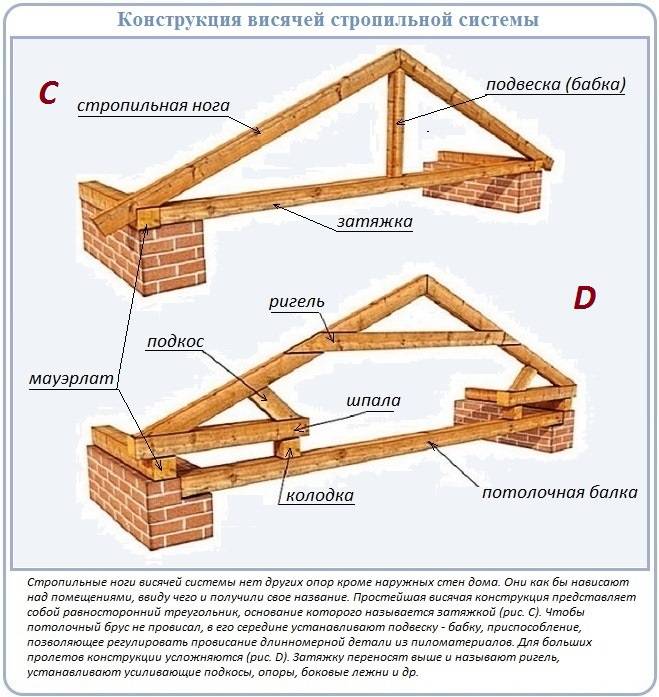

Висячие стропила не имеют опор внутри, а опираются только на две внешние основные опоры. Наслонные стропила опираются на внутренний элемент.

Тип применяемых стропил напрямую связан с размерами здания, но в любом случае монтаж стропильной системы производится с соблюдением некоторых тонкостей. Более подробно мы говорили об этом, когда обсуждали стропильную систему мансард.

Самая опасная ситуация, которая очень вероятна при ошибках в расчете стропил двускатной крыши – разрушения стропильной системы из-за неверно выбранного сечения стропил. В лучшем случае – нарушения сочленений (узлов) стропильной системы, что приводит к невозможности дальнейшей эксплуатации крыши.

Особенности крепления мауэрлата

Крепление опорного бруса – мауэрлата – к стене производится различными способами. Рассмотрим эти варианты:

Первый способ

Самый надежный вариант, который применяют при строительстве крыш с большой (обычно – более 250 квадратных метров) площадью, заключается в следующем.

При возведении стен, на которых предстоит крепить мауэрлат, сверху заливается бетонная балка, хотя чаще, конечно устраивают сплошной пояс из бетона по периметру здания, так называемый армопояс. При этом в него вмуровывают шпильки, сечением не менее 12 мм. Делается это таким образом, чтобы при креплении мауэрлата шпильки проходили через его ось, а от края бруса до края армопояса (балки) оставалось не менее 5 сантиметров.

Что касается промежутков – я рекомендую размещать шпильки не реже, чем через каждые два метра, но с таким расчетом, чтобы оба края каждой части бруса мауэрлата были закреплены. Рассчитать высоту шпильки нужно с учетом 3 см для закручивания гайки.

Несколько дешевле получается, если вместо шпилек вмуровать куски арматуры, а к ним приварить короткие болты, предварительно обрезав головки. При этом нужно следить, чтобы резьбы хватило для притягивания мауэрлата к стене.

Можно и не вмуровывать предварительно шпильки: в таком случае я использую анкера – но этот способ дорогостоящий.

Второй способ

Он очень похож на первый – только шпильки вмуровывают прямо в стену, во время кладки.  В таком случае шпильки должны быть более длинные, и вмуровывают их поглубже.

Такое крепление не столь надежно, как в первом случае, но вполне достаточно для строительства крыш, площадью менее 250 квадратных метров.

Третий способ

Самый простой способ – крепление мауэрлата предварительно уложенной в кладку катанкой – толстой мягкой, не сталистой, проволокой. Для этого в процессе кладки, за несколько рядов до ее окончания, между рядов укладывают среднюю часть куска проволоки, чтобы с обеих сторон кладки равномерно выглядывали ее концы такой длины, которой достаточно для обвязки мауэрлата.

Обратите внимание

Чтобы проволоку не было видно с наружной стороны стены (в случае, если оштукатуривание ее поверхности не предусматривается), наружный ее конец нужно также спрятать в кладке, вертикально пропуская его между кирпичами через растворный шов.

Этот метод широко распространен в практике строительства и вполне надежен, особенно, если строение не значительных размеров.

Не стоит забывать и о гидроизоляционном слое под мауэрлат – иначе срок его эксплуатации резко сократится. Я обычно использую двухслойную полосу рубероида, хотя, при желании можно уложить и более дорогостоящий материал.

При строительстве стропильной системы кровли деревянного дома в качестве мауэрлата используют верхний венец рубленого дома, домов из бруса  или обвязку каркасного дома. Хотя в некоторых случаях и укладывают мауэрлат отдельно – тогда я закрепляю его со вторым от верха венцом при помощи металлических заершенных скоб или хомутами из катанки.

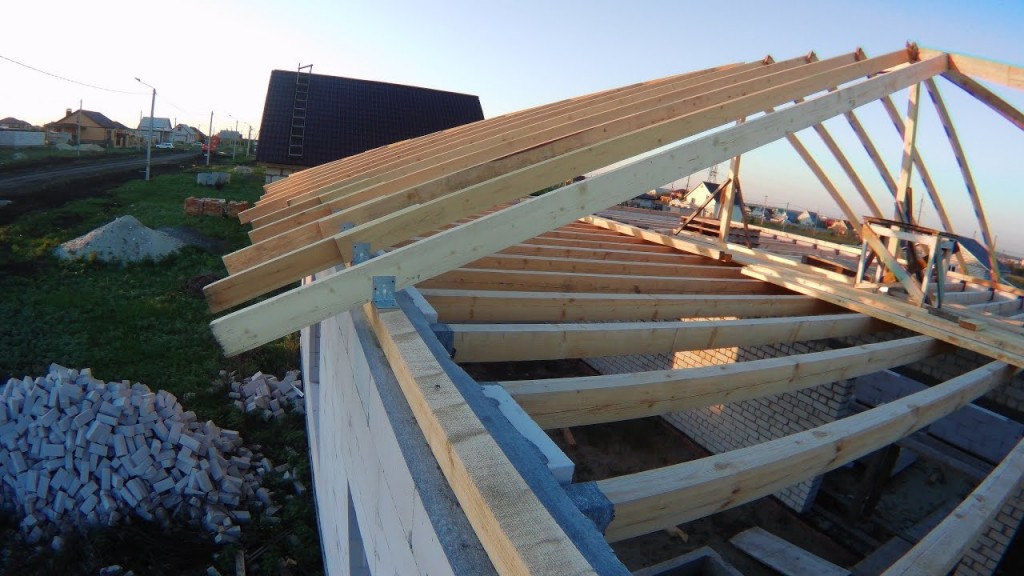

Монтаж и укрепление стропил

Следующий шаг строительства стропильной системы двухскатной крыши – установка и крепление стропил.

Стропила можно крепить и прямо к балкам перекрытия, без мауэрлата, если стены и балки достаточно надежны. В таком случае нагрузка сосредотачивается в точках опоры балок перекрытия, в то время как с применением мауэрлата нагрузка на стены распределяется равномерно.

К мауэрлату я креплю стропило следующим образом: делаю в месте соединения специальный зарез. Он имеет такую форму, что в узле соединения упирается своей плоскостью в горизонтальную плоскость  мауэрлата.

Если этого не сделать – стропило будет съезжать вниз, несмотря на крепления. Некоторые делают еще прорезь в мауэрлате – однако на прочность соединения такой прием не влияет, а вот ослабить мауэрлат может.

Затем я вбиваю два гвоздя крестообразно через боковые противоположные плоскости стропила так, чтобы гвозди вошли в мауэрлат. Это удержит стропило от боковых смещений. Третьим гвоздем притягиваю стропило к мауэрлату, забивая его через верхнюю плоскость стропила перпендикулярно этой плоскости.

Верхний конец стропила стыкую с таким же концом противоположного стропила. Для этого стропила обрезаю под углом ската крыши, стыкую и стягиваю двумя противоположными гвоздями, забитыми через верхнюю плоскость.

Обрезку всех стропил можно делать по шаблону на земле, а можно и на крыше.

Для этого перекрещенные стропила слегка развожу, подперев стойками снизу, и делаю вертикальный распил сразу двух стропил в месте пересечения. При необходимости укрепляю стык металлической пластиной или деревянной накладкой.

Если стропильная конструкция предусматривает монтаж стоек и конькового прогона – верхнюю часть стропила опираю на него, сделав предварительно зарез нужной глубины на стропиле.

Дополнительные материалы по теме

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

• перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
• затем демонтируют поврежденный кусок балки мауэрлата;
• подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
• затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
• в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

• Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Крепежные элементы для фиксации стропилРазличные способы крепления стропильных ног

Почему необходима ревизия и периодический контроль состояния стропильных конструкций

Дерево, как никакой другой материал, подходит для сборки каркаса крыши, но при этом деревянные стропила оказываются самой уязвимой частью конструкции. В теории древесина может легко простоять без потери основных прочностных качеств более 50 лет, но на практике обеспечить сохранность материала стропильных балок оказывается не так просто. Процессы гниения древесины, деформации и растрескивание из-за усыхания и неправильного распределения нагрузки зачастую могут привести к потере несущей способности конструкций стропильных ног.

Наиболее критичные зоны системы стропил можно перечесть по пальцам:

• Опорная часть мауэрлата и стропильных ног;
• Места соединений и креплений подкосов или распорок, любых силовых элементов каркаса;
• Места опор стропил на коньковый брус;
• Срединные части висячих стропильных балок.

Важно! Нельзя использовать для изготовления стропил или других элементов каркаса пиломатериал, взятый непосредственно с лесопилки или на торговом складе. До использования доска и брус должны высохнуть под нагрузкой в сложенном состоянии пакете.

Чтобы правильно выполнить усиление, необходимо ясно представлять причины, по которым каркас начинает проседать или терять прочность:

1. Если собрать систему стропил из недосушенного или «больного» материала, распределение нагрузки на балки будет неравномерным, в результате часть балок будет перегруженной, а часть работать «вхолостую». Поэтому, прежде чем стараться провести усиление прогибающихся или подламывающихся стропил, необходимо снять и перераспределить нагрузку;
2. Нижняя половина стропильных ног всегда находится в более тяжелом состоянии, особенно, если усиление при сборке было выполнено неправильно. Любые точки опоры на стойках или подкосах, в местах соединения стропил с мауэрлатом заставляют балку стропило работать в самом тяжелом режиме — при знакопеременной циклической нагрузке. Именно в этой точке рвутся волокна древесины, и требуется правильное усиление;
3. Нарушение условий вентиляции и удаления избытка влаги из подкровельного пространства. В этом случае поверхность стропил покрывается трещинами, что приводит к интенсивному поглощению влаги, развитию процессов гниения и деформации.

В этом случае усиление возможно лишь за счет замены пораженных участков, установки подкладных балок и элементов.

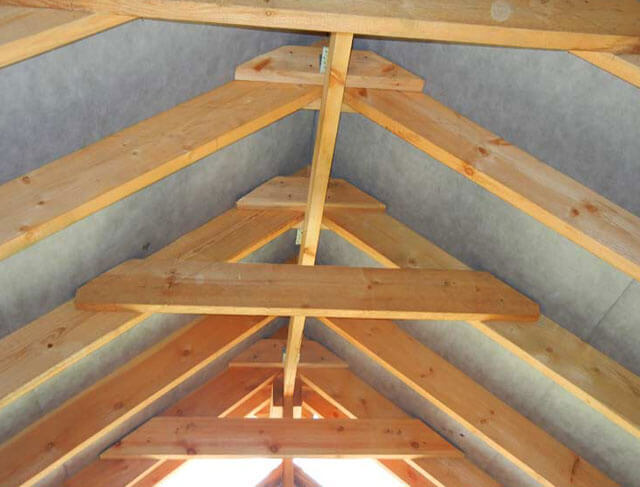

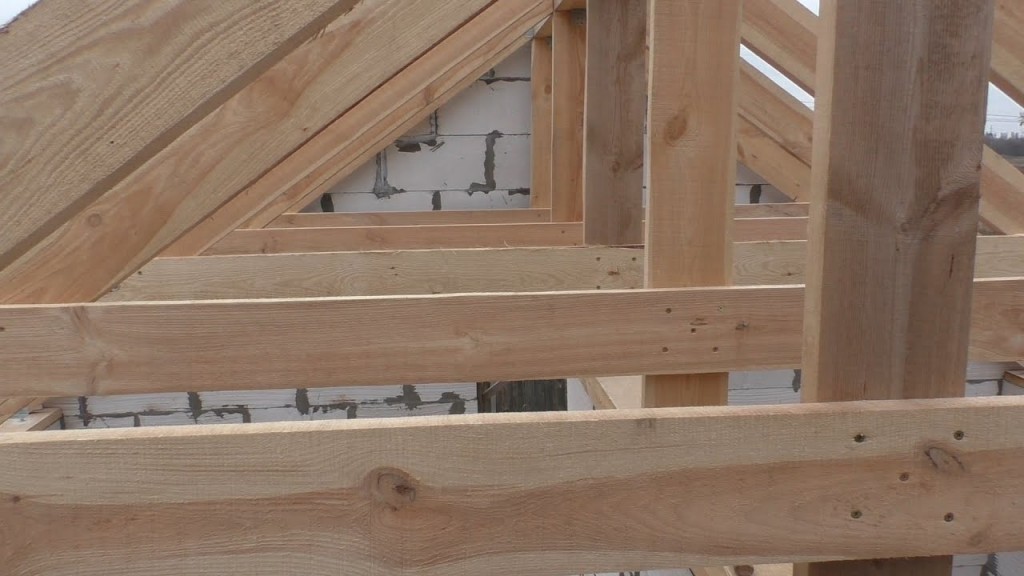

Усиление стропильных конструкций

С течением времени деревянные стропильные конструкции могут повреждаться из-за большой снеговой нагрузки, подвергаться гниению из-за попадания влаги, деформироваться из-за ошибок при расчете крыши или монтаже стропильной системы. Причиной повреждения стропил может быть и использование некачественного материала — сырых, подгнивших, с большим количеством сучков досок. В этих случаях необходим ремонт или усиление стропил.

Также в процессе создания стропильной системы производится конструкционное усиление. Под этим подразумевается использование различных стоек, подкосов, перемычек, которые распределяют нагрузку. Без них стропильные ноги пришлось бы делать очень толстыми и тяжелыми, что повысило бы нагрузку на стены здания. Без таких дополнительных элементов можно обойтись только в маленьких строениях — гаражах, банях.

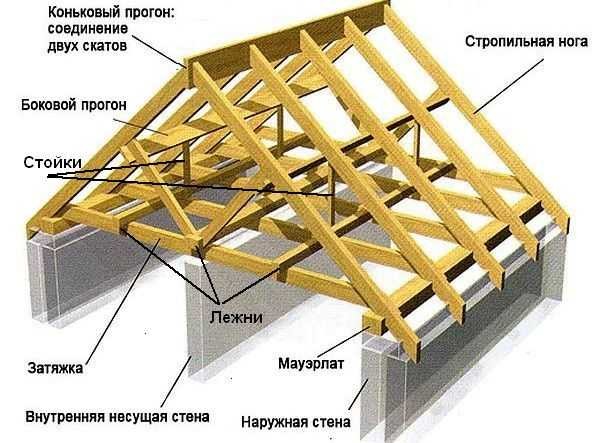

Из чего состоит стропильная система

Стропильная конструкция — сложная система и установка стропильной системы двухскатной крыши не лёгкая задача. Стропильная система состоит не только из стропильных досок, но и из других дополнительных элементов:

• Мауэрлата. Элемента, который распределяет всю нагрузку равномерно на опоры;
• Прогона. Доски, скрепляющей ноги стропила: вверху — конек, сбоку — боковой прогон;
• Затяжки. Соединительной балки, которая препятствует расхождению стропильных ног;
• Подкосов, стоек. Брусков, которые фиксируют устойчивость стропил, упираясь в лежень;
• . Решетка из брусков, которая накладывается перпендикулярно стропилам. Переносит нагрузку покрывного материала на стропильный каркас;
• . Соединительной балки, служащей объединением скатов кровли;
• Кобылки. При недостаточности длины стропильных ног монтируют для образования свеса;
• Свеса крыши. Выходит за пределы нижней линии ската для предотвращения попадания на стены осадков.

Стропильная система подразумевает расположенные в одной плоскости стропила, растяжки, раскосы и стойки. Они расположены таким образом, что основная нагрузка кровельной конструкции падает вертикально на внешние несущие стены. Поэтому изготовление стропил двускатной крыши очень важный процесс.

Из чего состоит стропильная система двускатной крыши

Ремонт треснувшего стропила

При появлении трещин стропильные ноги усиливаются накладками и подкосами. Ремонт выполняется в следующей последовательности:

Поврежденное стропило выравнивают, чтобы оно оказалось в одной плоскости с другими стропильными ногами. Для этого к нижней грани стропила набивается временная накладка с поперечными брусками, в нее упирается рычаг домкрата, стропило выводится на необходимый уровень и устанавливается на временную опору;

Выставленное стропило с двух сторон усиливается накладками длиной 80-100 см. Накладки крепятся с помощью стальных болтов или шпилек, с каждой стороны от повреждения устанавливается не менее двух болтов;

После закрепления усиливающих накладок опора и временная накладка демонтируются.

Стропило, треснувшее в двух и более местах, подлежит замене.

Усиление стропильных ног

Устройство стропильной системы.

Усиление стропил может проводиться несколькими способами, подробно основные из них будут рассмотрены ниже.

Эти способы могут применяться как по отдельности, так и в своей совокупности. В каждом конкретном случае домовладельцы сами должны решить данный вопрос. Но лучше всего не экономить и учесть, что разрушение крыши над тем же гаражом может повредить автомобиль и причинить существенный материальный ущерб, не говоря уже об опасности деформации конструкции крыши дома.

Итак, усиление несущих функций осуществляется с помощью:

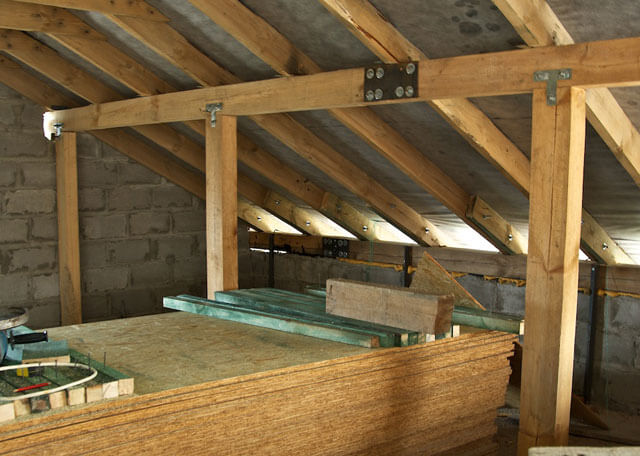

«подмог», балок, которые принимают на себя часть нагрузок, приходящихся на конструкцию стропил;установки подкосов;двусторонних накладок.

Подмоги устанавливаются в тех случаях, когда были проведены неверные расчеты нагрузок на стропила, и в итоге требуется увеличение поперечного сечения балок, удерживающих конструкцию всей крыши. Провести такое усиление довольно легко, для этого нужно эту дополнительную балку установить и закрепить между мауэрлатом и подстропильной ногой. Крепится она либо болтовыми хомутами, либо специальными стальными пластинам с зубцами.

Основные виды стропильных систем.

Место наложения стропильной ноги на подкос также требует особого внимания домовладельца, так как именно в этом месте возникает максимальное давление на изгиб. В качестве наглядности вспомните, как вы в детстве ломали через колено палку, именно роль колена и выполняет подкос. Чтобы уменьшить нагрузку и риск деформации неразрезных стропил в том месте, где они опираются на подкос, советуем увеличить сечение бруса за счет обшивки его накладками из досок.

Толщина накладок зависит от расчета необходимого сечения для конструкции при планируемых нагрузках на изгиб. Соединяются стропила с усиливающими накладками с помощью различных крепежных элементов, но чаще гвоздями или специальными болтами. Если при этом длину подмоги продлить за точку опоры, то можно увеличить не только прочность балки, но и весь соединительный узел.

Иногда в проекте может быть ошибка в определении угла ската крыши, и эксплуатация выявляет этот просчет.

Например, при недостаточно крутом скате скапливается снег, который может повредить крышу. В этом случае появляется необходимость привнести некоторые изменения в конструкции стропил. Для этого к старым элементам с помощью дощатых стенок и гвоздей прикрепляют новые части стропил, благодаря чему новообразованные фермы становятся более жесткими и меняют уклон крыши в нужную сторону.

Данный способ позволит вам внести изменения в стропильные конструкциии при этом не разбирать всю крышу заново, правда, и особых изменений в подкрышное пространство внести не удастся, так как ни увеличить, ни как-то конфигурировать его не получится.

Как усилить нижнюю часть стропил

Усиление стропил в нижней части обычно требуется в месте соединения с мауэрлатом. Нижние части стропильных ног, прилегающие к мауэрлату, и сам мауэрлат считаются самыми уязвимыми частями стропильной системы.

Для усиления стропил в месте соединения с мауэрлатом устанавливают дополнительные подкосы. Они могут упираться как с сам мауэрлат, так и в лежень. Иногда может понадобиться выпилить прогнившую часть мауэрлата. Тогда стропило усиливают так, как показано на рисунке.

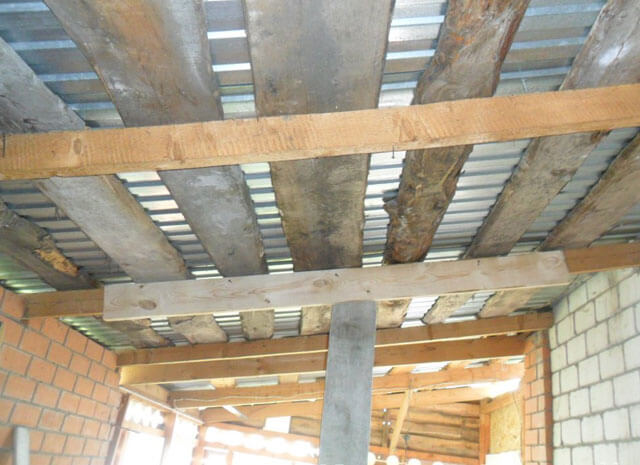

Стропило временно ставят на подпорки, выпиливают сгнившие части стропильной ноги и мауэрлата. В стену забивают костыли и кладут на них балку длиной 1 м. Также можно положить на стену или перекрытие кусок лежня длиной 1 м, таким образом нагрузка распределится с одной балки на две. К стропильной ноге прикрепляются с двух сторон два подкоса, которые упирают в мауэрлат или лежень.

Подкосы крепят на гвоздях, расположенных в шахматном порядке. При этом подкосы ставят под углом, как на рисунке, чтобы лучше распределить нагрузку.

Если сгнили нижние части нескольких стропильных ног, то их временно устанавливают на подпорки, разбирают кровлю, спиливают сгнившие участки, а затем изготавливают прутковый (металлический) протез, который надевают на стропила и упирают в мауэрлат. Стропильная нога, таким образом, опирается на протез. Жесткость протеза обеспечивается подкосами.

Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

Есть разные способы крепежа мауэрлата к стене

1. Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
2. Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
3. Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.

Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.

Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

Закрывают (зашивают) фронтоны обычно после выполнения всех работ по возведению крыши. Хотя этот этап работ можно выполнить и раньше, снабдив фронтоны окнами. Часто проводятся работы по утеплению фронтонов.

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.
