Дом на сваях: технология строительства, плюсы и минусы

Скорость строительства

Все застройщики соглашаются, что основным достоинством винтовых свай являются высокие темпы строительства. Их установка занимает 2 — 3 дня, а возведение стен можно начинать сразу после монтажа ростверка (не дожидаясь, как в случае с бетоном, пока фундамент наберет прочность).

По поводу самостоятельного ввинчивания свай мнения расходятся. Сторонники считают, что это большой плюс и значительно снижает стоимость работ. Противники говорят, что при ввинчивании свай вручную нарушается слой антикоррозийной защиты и очень трудно соблюсти точность установки.

Подводя итоги можно сказать, что:

• Скорость строительства является несомненным преимуществом
• Степень разрушения антикоррозийного слоя не зависит от способа ввинчивания
• Применение механизированного способа ввинчивания оправдано при диаметре труб свыше 108 мм
• Механизированный способ обеспечивает лучшую точность установки, но положительных результатов можно добиться и при ввинчивании свай вручную

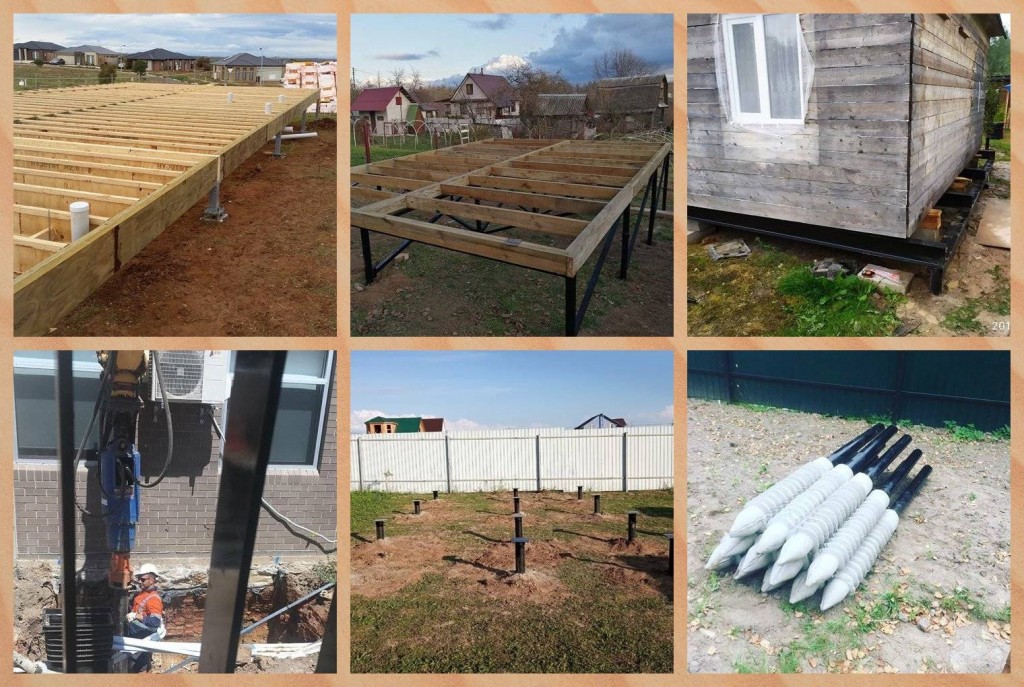

Стоит отметить, что винтовые сваи могут использоваться под различные дома. Например, винтовые сваи под старый дом идеально подходят для замены основания. В местах, где есть проблемы со структурой грунта можно использовать свайно-винтовой фундамент и под новые готовые дома.

Также, фундамент такого типа очень часто используется при строительстве каркасного дома. Что из себя представляет каркасный дом вы можете почитать здесь.

Фундамент в качестве основы дома

Многие жильцы домов не задумываются о роли фундамента. Эта часть сооружения не воспринимается ими как нечто важное. Тем не менее фундамент является основой дома. Он выполняет несущую функцию, равномерно распределяя вес дома по поверхности опоры.

Если дом построить просто на земле он с течением времени начнет погружаться вглубь грунта, оседать в сторону. Для деревянных домов есть еще проблема гниения нижних венцов от соприкосновения с влажной землей.

Фундамент не позволяет зданию продавливать поверхность земли и частично предохраняет дерево от гниения. Но есть и более важная причина обустройства фундамента. В большей мере это касается регионов с минусовыми температурами.

Промерзание грунта приводит к его пучению, тем самым постоянно подвергая стены строения различным сдвигам и смещениям. Это приводит к появлению трещин, а в случаях чрезмерного пучения грунта возможно даже обрушение здания. Для того чтобы этого избежать следует точно рассчитывать глубину фундамента, а также его вид.

Плюсы и минусы профилированного бруса, про материнский капитал, подробнее про фундамент.

Особенности, плюсы и минусы свайно-винтового фундамента

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

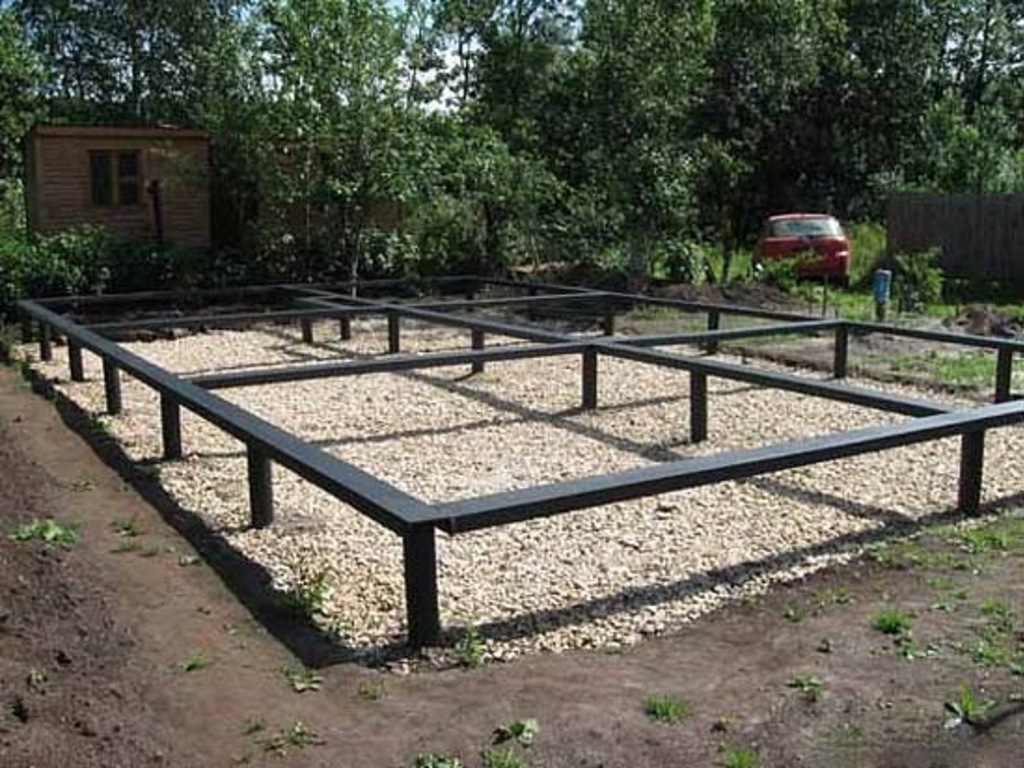

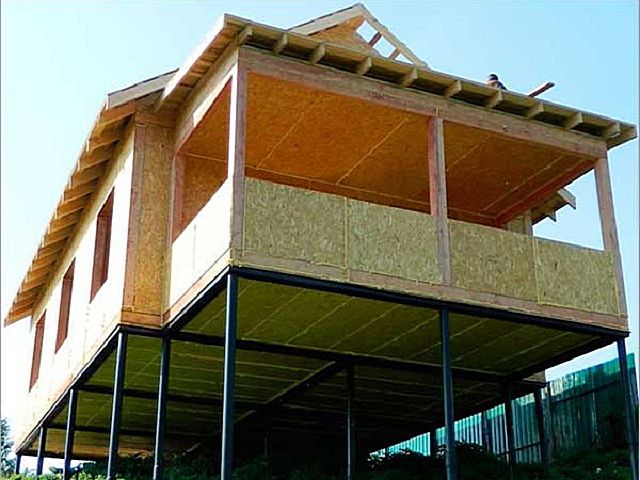

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Достоинства и недостатки свайных конструкций

Разновидностей фундаментов на сваях достаточно много, и все они имеют свои особенности. Но рассматривая в целом плюсы и минусы, можно выделить основные достоинства его применения:

• Высокая скорость возведения.
• Универсальность, позволяющая возводить постройки на любых типах грунта.
• Минимальное количество земельных работ.
• Невысокая материалоемкость.
• Экономичность.

Плюс к этому свайный тип позволяет без ограничений делать дополнительные пристройки к дому. Если со временем потребуется увеличить его площадь или соединить с другими постройками, например, с баней или гаражом, соединить новое основание со старым будет несложно.

Существенный минус – это невозможность устроить под домом подвальное помещение, но с этим можно смириться. Судя по отзывам, гораздо больше застройщиков отпугивает необходимость тщательного обследования всех слоев грунта и точного расчета глубины погружения опор.

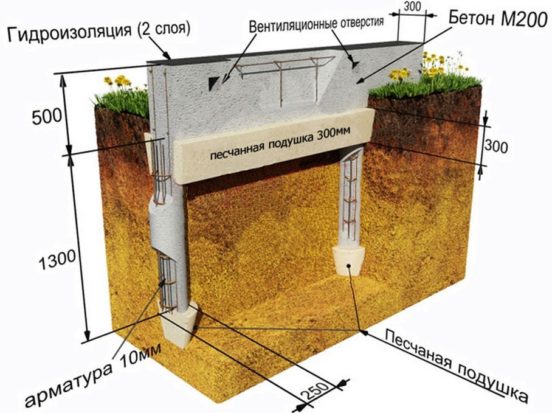

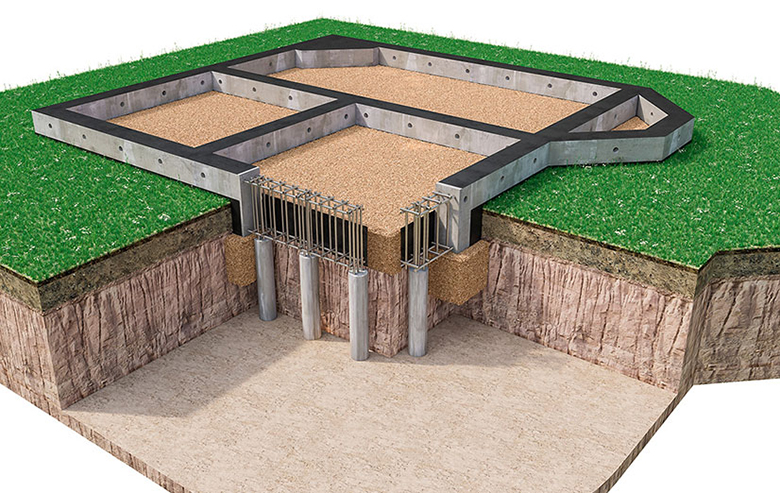

Особенности фундамента с ростверком

Учитывая основные достоинства обычных свайных опор, плюсы и минусы свайно-ростверкового фундамента более многочисленны. Это связано с тем, что строить приходится практически два фундамента вместо одного, добавив монолитную ленту ростверка. Дополнительные работы по изготовлению опалубки и заливка бетона в форму замедляют строительство и увеличивают его стоимость. Зато проявляются дополнительные плюсы такого решения:

• Увеличивается жесткость и несущая способность.
• Вес дома перераспределяется на свайные опоры равномерно.
• При устройстве частично заглубленного ростверка вес постройки передается не только на сваи, но и непосредственно на грунт.

Ростверк, независимо от его заглубления в почву, изготавливается точно так же, как и обычное ленточное основание. Разница состоит лишь в том, что он должен надежно соединяться с оголовьями свай, формируя монолитную конструкцию. Лента может быть залита в опалубку одновременно с заполнением буронабивных свай или выполнена из сборных ж/б элементов. Однако, по отзывам строителей, работать с тяжелыми блоками гораздо сложнее, чем делать заливку.

Свайный фундамент с ростверком нуждается в точном расчете, учитывающем все особенности геодезии участка. И это существенный минус, так как необходимые вычисления может произвести только специалист. Любая ошибка приведет к перекосу основания и постепенному разрушению постройки.

Виды свай

Сваи частично удерживаются в грунте за счет боковых сил трения, но наибольшую нагрузку они передают вертикально – на опорный слой грунта. Чтобы в период сезонного пучения почвы сваю не выдавливало из гнезда, устанавливать ее следует на непромерзающий слой с дополнительным запасом глубины в 50 см. Для выполнения этого условия обычно хватает свай длиной в 2 метра, но если плотный грунт залегает слишком глубоко, длина опоры увеличевается до 10 м.

По способу установки сваи делят на три типа:

• Буронабивные.

Представляют собой не столько сваи, сколько столбы круглого сечения. Применяются при строительстве на слабых почвах или в тех случаях, когда плотные слои грунта расположены слишком глубоко для устройства иных видов фундамента. Большим плюсом буронабивных опор является возможность их изготовления прямо на участке застройки. Минус – практически все операции придется выполнять вручную.

• Винтовые.

Свайно-винтовые основания монтируются быстрее других и уже через несколько дней могут нагружаться в полной мере. Основные минусы винтовых свай – это высокая стоимость стальных элементов, коррозионный износ и некоторая сложность при установке. Вкручивать опоры нужно строго вертикально, что вручную сделать трудно, а если в грунте встречаются крупные валуны, извлечь из-под винта их будет практически невозможно.

Фундамент на винтовых сваях благодаря их особой конструкции может устанавливаться практически на любом грунте без крупных камней.

• Забивные.

Заостренные на концах сваи вдавливаются или погружаются в землю за счет вибрации, для чего требуется специальная техника. Именно поэтому они не применяются частными застройщиками. А вот в многоэтажном строительстве забивные опоры весьма востребованы, так как обладают максимальной устойчивостью.

Помимо нагрузок на сжатие свайный фундамент испытывает еще и растяжение. Чтобы опоры не разрушались под таким воздействием, они изготавливаются из двух материалов: бетона и стали. В буронабивных сваях сопротивление на изгиб оказывает арматурный каркас, а полые винтовые опоры от расплющивания спасает залитый в трубу бетон.

Цена строительства

Стоимость фундамента на сваях из-за несложной технологии возведения больше зависит от цен на применяемые материалы:

• Собственно сваи, если строится свайно-винтовой фундамент. Стоимость опор зависит от их диаметра и длины, а также материала изготовления. Например, обычный чермет с эмалевым покрытием обойдется всего в 800-1200 рублей, а нержавейка, изготовленная на заказ – не менее 4000 руб/шт.
• Бетон и арматура для заливки буронабивных свай и ростверка, если он предусмотрен проектом, плюс доставка материалов на участок.
• Инструменты для нарезки скважин – бур и рычаги.
• Доски или фанера для опалубки под ростверк, если таковой предусмотрен проектом.

Фундамент на винтовых сваях, которые из-за высокой металлоемкости стоят дороже остальных, приходится тщательно рассчитывать с учетом веса будущей постройки. Каждая винтовая опора может передавать на грунт нагрузку около 6 тонн, но чем тяжелее будет дом, тем больше свай потребуется. К примеру, при одних и тех же габаритах основание дома из пеноблоков обойдется на четверть дороже, чем под каркасно-щитовую постройку.

Если фундаментом будут заниматься строители по найму, то заплатить придется и за монтажные работы. Причем стоимость установки под ключ одной винтовой сваи будет выше ее собственной цены: 900 — 3700 рублей за штуку (в зависимости от диаметра и глубины погружения), плюс бетонирование полостей. В целом за весь нулевой цикл работ придется отдать не меньше 30 000 за основание под постройку 6х6 м.

Преимущества свайно-винтовых фундаментов

Низкая стоимость.

Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого сваи можно вкручивать без использования специальной техникиБыстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным установки на участках с существенным уклоном.

Что интересно, на стоимость монтажа это не строительной площадки практически не влияет на стоимость фундамента из винтовых свайОтсутствие потерь времени на усадку. Строить можно сразу после ввинчивания достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и установка.

Ввинчивать сваи можно в любое время сваи можно устанавливать даже зимойОтсутствие мусора после строительства. Установка свай не повреждает окружающую установки как в болото и плывуны, так и в вечную использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Плюсы и минусы

У материала есть масса преимуществ, которые и делают его наиболее популярным в данный момент:

• Универсальность в использовании (можно применять в условиях разного типа грунтов независимо от рельефа местности).
• Высокая прочность. Если изделие изготовлено из качественной стали, оно будет служить долгое время даже в неблагоприятной внешней среде.
• Возможность выполнять действия по замене независимо от времени года, температуры воздуха и других погодных условий.
• Отсутствие необходимости производить демонтаж основной конструкции.
• Возможность заменить фундамент любого типа.
• Приемлемая стоимость. Практически каждому заказчику доступны подобные работы.

К недостаткам данного строительного материала можно отнести следующие моменты:

• Такие сваи нельзя использовать в скалистой местности, поскольку трудно осуществлять подобную деятельность на каменистой земле. В этом случае может быть поврежден внешний слой почвы, что может повлечь за собой быструю коррозию.
• Вероятность того, что сварной шов будет некачественным, это серьезно сократит срок службы конструкции.
• Коррозия. Как правило, если материал не обработан специальным антикоррозийным покрытием, прослужит он в разы меньше.
• Когда сваи уже закручены, невозможно проверить, были ли они повреждены в процессе монтажа.
• Невозможность устроить под деревянным домом подвал.

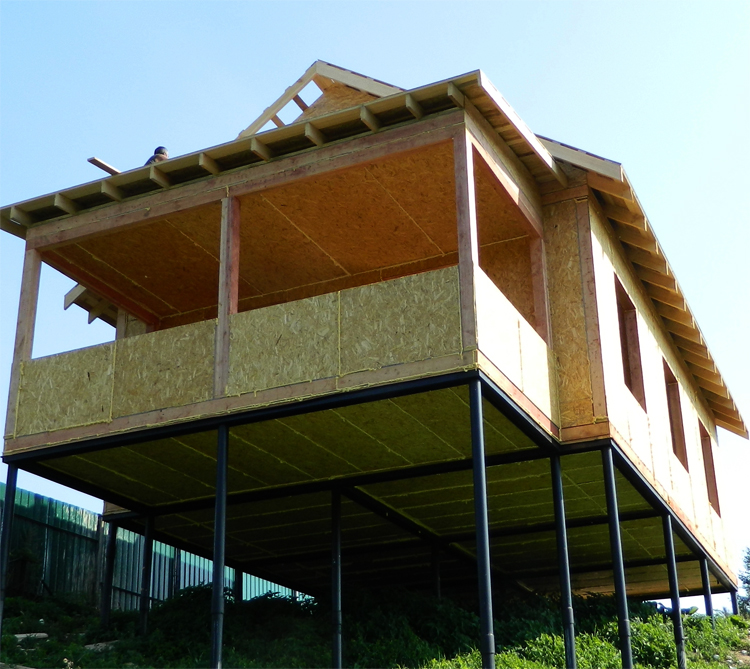

Сваи данного типа хороши для возведения относительно легких сооружений, на их срок службы влияет не только качество стали, ее толщина и марка, но и правильность выполнения сварного шва, состав покрытия от коррозии и особенности почвы.

Особенности проектирования свайного фундамента

Очень важно при выборе свайного фундамента уделить внимание его проектировке, для того чтобы возвести долговечный и прочный фундамент, на котором будет стоять любое строение. Для этого нужно составить подробный проект свайного фундамента, в котором будут учитываться следующие моменты:

• Структура грунта.
• Тип свайного фундамента.
• План строительной площадки, на котором указаны все строения.
• План строения надземного сооружения, то есть количество этажей, использование материалов и другие особенности.
• Характеристики конструкций, которые располагаются возле площадки для строительства для определения возможной усадки.
• Чертеж подземной части строительного участка, то есть глубина свай, подземные коммуникации.
• Расчет нагрузки на поверхность пола в различных ситуациях.

Все эти данные необходимо учитывать при проектировке свайного фундамента, в противном случае возведенное строение простоит не долго.

В заключение хочется отметить, что свайный фундамент является многофункциональным и долговечным основанием для любого строения, даже не смотря на все его преимущества и недостатки. Однако чтобы получить высокую прочность и долговечность, конструкция фундамента должна быть выполнена по всем технологиям и желательно при помощи опытных специалистов.

Подготовительные работы при закладке фундамента

Прежде чем начать вкручивать винтовые сваи, необходимо произвести ряд подготовительных действий:

• сначала надо расчистить пространство для террасы на сваях;
• нужно выполнить демонтаж отмостки там, где будет находиться примыкающая к новой постройке стена;
• затем следует разметить место, где будет расположена пристройка на винтовых сваях;
• в углах будущего сооружения нужно вбить колышки;
• по периметру стройки натягивается бечёвка или строительный шнур;
• теперь следует рассчитать требуемое количество опор исходя из того, что они располагаются не дальше двух метров друг от друга;
• после нужно выкопать вручную или буром приямки в местах, где планируется установить сваи.

Приямки для винтовых опорных элементов

Все эти мероприятия помогут представить реальные размеры строения, которое примкнет к дому. Выкопанные углубления в земле помогут не только определить местонахождение опорных элементов, но и поспособствует ровности их установки.

Этот этап важен, поскольку от точности измерений и расчётов будет зависеть прочность и внешний вид всей конструкции.

Реальная цена свайно-винтового фундамента

Чтобы ответить на данный вопрос, в первую очередь, необходимо привести факторы, которые влияют на общую стоимость сооружения:

• диаметр ствола, параметры лопастей. Большой популярностью пользуются однолопастные сваи, т.к. являются наиболее дешёвым вариантом. Диаметр таких опор достигает 133 мм, а диаметр лопасти 350 мм;
• несущая способность. Это главная характеристика, на которую следует обращать внимание при выборе любого фундамента. Несущая способность зависит от длины стержня. По стандарту этот показатель у свай варьируется в пределах от 1,65 до 9 метров;
• оголовок. На сваю в обязательном порядке монтируется оголовок, являющийся основанием здания. Этот элемент формирует обвязку;
• доставка до места. Это дополнительная услуга, без которой вряд ли получится обойтись;
• способ монтажа. Сваи можно устанавливать либо вручную, либо механизированным способом. Первый метод дешёвый (бесплатный), но долгий, а второй требует дополнительных финансовых затрат, но зато выполняется в кратчайшие сроки;
• разработка проекта. Не все люди самостоятельно разрабатывают проект сооружения. Некоторые обращаются за помощью к квалифицированным специалистам, чтобы не допустить ошибок. Это не бесплатная услуга;
• длина опоры. Этот параметр также отражается на финальной стоимости работ по возведению фундамента. Длинные сваи ввинчиваются с применением специальной техники, а короткие столбы можно закрутить вручную;
• количество свай. Чем больше опор, тем соответственно выше стоимость фундамента. Здесь всё зависит от площади возводимого строения;
• расходные материалы. Это дополнительные элементы, которые понадобятся для возведения конструкции. К примеру, цемент, песок, арматура, шпильки, брус и т.д.

Важно! На финальную стоимость рассматриваемого фундамента влияют индивидуальные особенности грунта, комплекс работ по его реставрированию.

Итак, реальную цену свайно-винтового фундамента можно узнать из конкретных примеров. Для понимания не помешает подробно разобрать следующую ситуацию, подсчитывая максимально возможную стоимость:

Для дома площадью 6 квадратных метров понадобится 9 свай. Расчёт выполнен с учетом применения промежуточных опор.

Монтаж фундамента на сваях на небольшой площади в осенний период года

В сложившейся ситуации собственнику частного дома потребуется приобрести 9 свай. Стоимость одной опоры варьируется в пределах от 650 до 1100 рублей в зависимости от магазина и параметров столбов. Предположим, что человеку не хочется самостоятельно устанавливать сваи, и он готов заплатить за их монтаж. Приплюсовываем к этой цене стоимость работ бригады примерно 2500 рублей.

Считая по максимуму, подведём итоги: 9 свай обойдутся владельцу дома в 9900 рублей. Общая стоимость фундамента вместе с работами по его монтажу составит 12400 рублей. При условии, что рассматривался небольшой по площади участок земли.

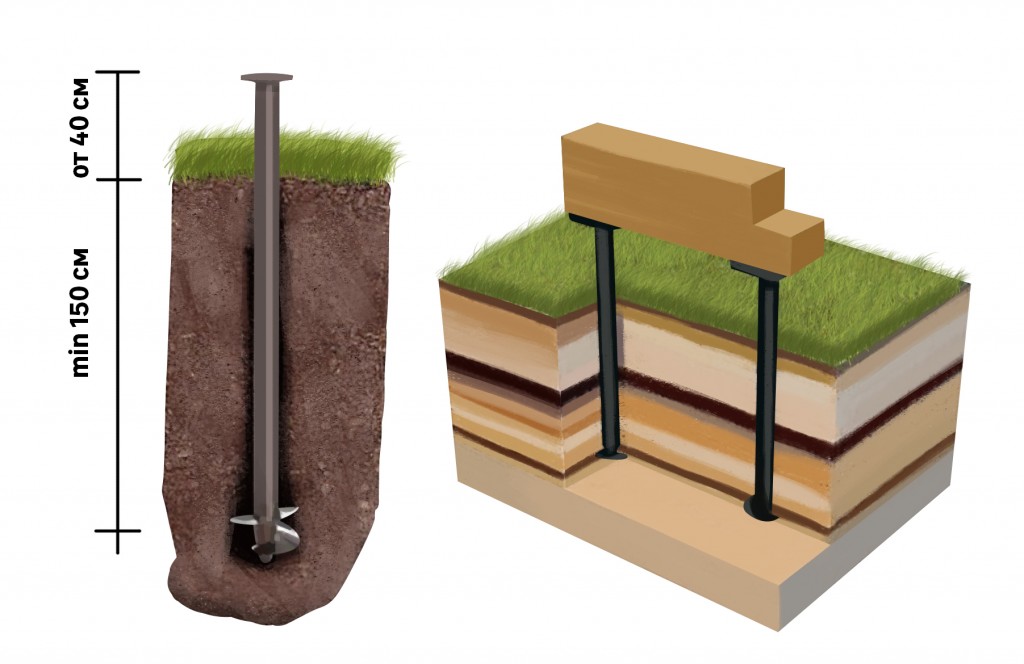

Устройство свайно-винтового фундамента

Такое основание представляет собой множество свай, которые ввинчиваются в грунт и являются единым свайным полем. Чтобы создать фундамент для коттеджа, применяются элементы, диаметр которых 10,8 см, а длина 250 см, при этом лопасть имеет диаметр 30 см.

Когда сваю вкрутят в грунт, она будет возвышаться над землей на 0,5 м. После этого на стволе делают оголовок с помощью сварки. Чаще всего его габариты составляют 25 на 25 см.

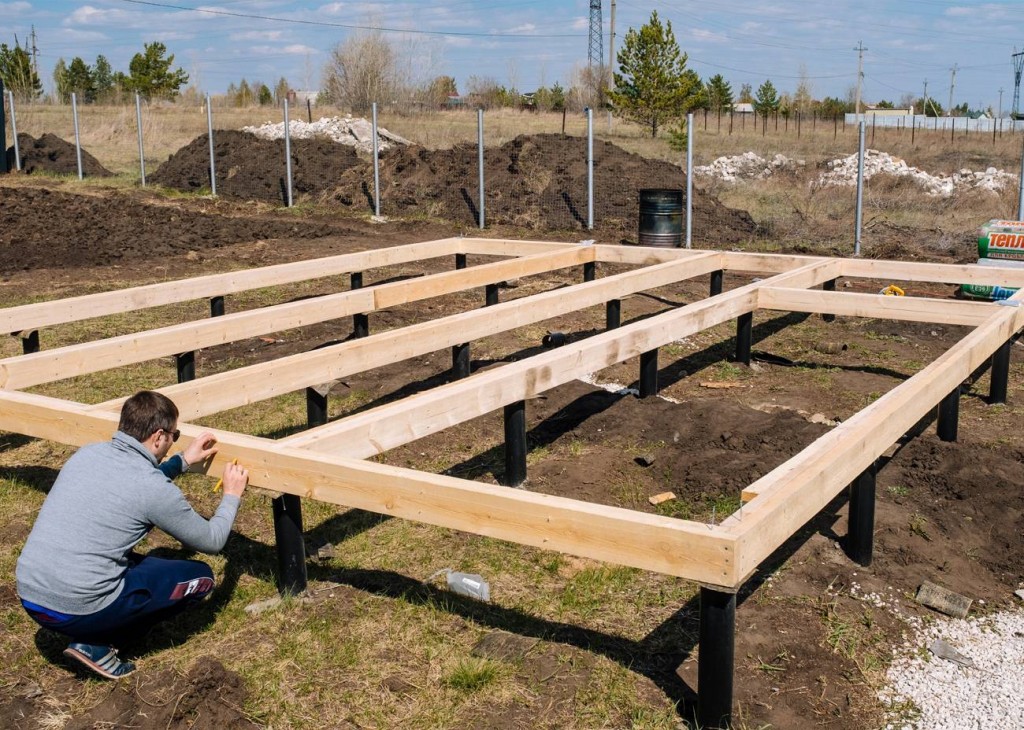

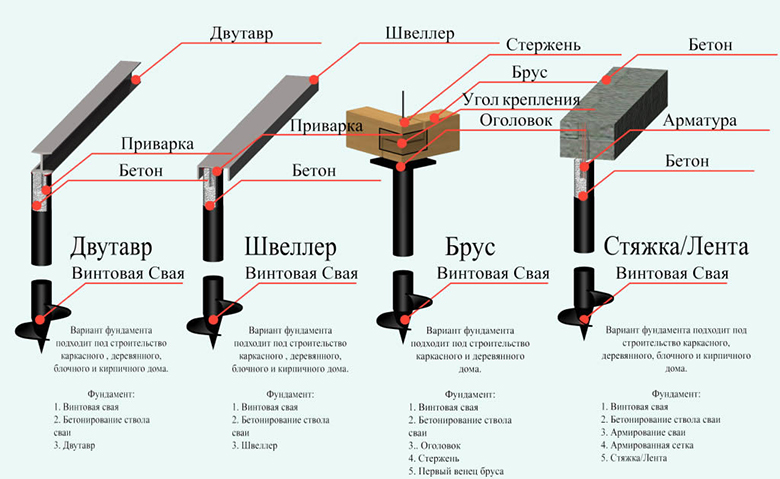

Оголовок необходим, чтобы закрепить на него обвязочный брус (швеллер либо ростверк), на него затем будет установлено здание.

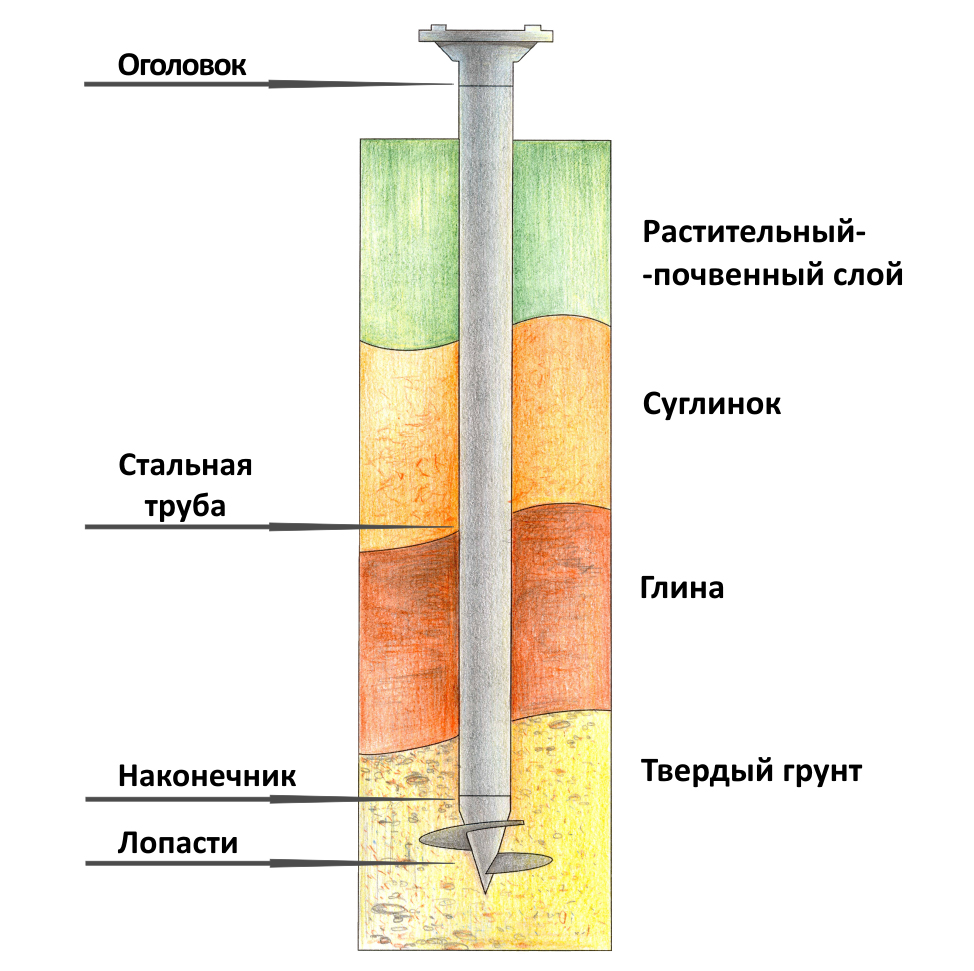

Винтовая свая выполнена в виде трубы из металла, на заостренном конце имеется лопасть.

Именно за счет лопасти свая легко ввинчивается в почву, уплотняет ее, достигая требуемой глубины и упираясь в плотное естественное основание. Это значит, что винтовая свая способна нести расчетную нагрузку, как только будет установлена.

Длина изделий, их диаметр и предназначение могут отличаться:

• винтовая свая с диаметром 7,6 см – применяется при возведении ограждений, беседок, а также пристроек с небольшим весом;
• изделие с диаметром 8,9 см используется для создания бытовок, причалов;
• винтовая свая, диаметр которой 10,8 см, подходит для возведения каркасных строений, а также коттеджей из бруса;
• свая с диаметром более 13,3 см применяется при строительстве коттеджей из оцилиндрованного бревна, пенобетона, а также для возведения зданий промышленного назначения.

Чтобы не ошибиться, выбирая параметры свай, учитывайте следующие особенности:

• насколько толстая металлическая стенка ствола. Если изделие высококачественное, этот параметр должен составлять 4–4,5 мм;
• какова толщина металлической лопасти. Оптимальный вариант – от 0,5 см;
• насколько качественно выполнен сварной шов. Не должно быть раковин, а также непроваренных областей;
• наличие защитного слоя. Когда слой нанесенной краски недостаточной толщины либо низкого качества, он сотрется от соприкосновения с почвой во время ввинчивания элемента.

Куда сходить в Ярославле: самые популярные места Перейти

В продаже встречаются изделия с литым наконечником. Отличаются они тем, что наконечник и лопасть представляют собой цельный элемент, выполненный в заводских условиях, его просто крепят к стволу с помощью сварки.

Надежность свай с литым наконечником выше по сравнению со сварными, поскольку толщина лопасти больше, а сварной шов один. Такие сваи можно ввинчивать в почву, в которой есть множество твердых включений, например корни деревьев и камни.

У свайно-ленточного основания есть много достоинств. Однако главный плюс — сделать такой фундамент получится своими руками. Поскольку на стальных трубах есть лопасти, установить их получится вдвоем с помощником. В редких случаях требуется нанять технику либо применить спецоборудование.

Какие еще преимущества есть у такого свайного основания:

• Установка свайно-винтового фундамента проходит быстро, даже если ввинчивать элементы вы будете самостоятельно. Потребуется около двух дней, все зависит от габаритов дома.
• Продолжать строительные работы можно сразу же, как только все элементы будут вкручены. Конечно, если обвязка свайного фундамента выполнена с помощью балок из древесины либо металла.
• Такое основание способно выдержать неравномерные нагрузки, к примеру если на фундамент воздействует вертикальное давление от строения, а также горизонтальные нагрузки. Допустимо небольшое отклонение (на несколько градусов) свай с лопастями от вертикальной оси. В результате нагрузка распределится по всем элементам равномерно.

Этапы строительства свайно-ростверкового фундамента

Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.

(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.

Использование нивелира важно и в дальнейшем. При сравнивании горизонтальной плоскости по верхушкам вгоняемых в землю свай.

(2) Когда участок под дом размечен, следует наметить места, где они будут находится.

Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.

(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.

Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.

Рекомендуется особое внимание обратить на углы. Они выполняют важную функцию двойного назначения: связывают соединения по углам и отвечают за распределение равномерной тяжести постройки по всей площади основания.

(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.

Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.

В идеале должно получиться так, чтобы на все вбитые сваи была возможность уложить правильно сразу все ростверки. Если все сделано грамотно, то ростверки будут горизонтальны по всем направлениям соединений между столбами.

(5) На заключительном этапе ростверки скрепляются друг с другом:

• Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
• Бетонные – приваривают арматурными выступами;
• Металлические тоже крепят при помощи сварки.

Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.

Другие типы ростверков

Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.

Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.

Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.

В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

1. Цене.
2. Скорости монтажа.
3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

• На болоте.
• На воде.
• На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

• Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
• Широколопастные. Для легких строений.
• Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

1. Бани.
2. Коттеджи.
3. Заборы.
4. Беседки.
5. Теплицы.
6. Рекламные конструкции.
7. Столбы ЛЭП.
8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
9. Заборы.
10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

• Быстрая сдача объекта.
• Малый объем земляных работ.
• Пригодность под застройку любого участка земли.
• Ремонтопригодность.
• Всесезонность застройки.

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции.

Постройка гаража

Закончив с созданием основания, приступают к строительству гаражного сооружения.

Стены

При создании каркасного гаража стены делаются из крупного бруса высотой 3-4 метра и деревянных досок. Их поверхность можно обшить металлическими или фанерными листами.

Перекрытие

Люди, которых привлекает быстрое строительство, для создания крыши часто используют дерево. В таком случае на стенки устанавливают деревянные балки, обработанные противопожарными смесями. Сверху на них расстилают рубероид для гидроизоляции и закрепляют листы профнастила.

Чтобы сделать качественный пол, делается бетонная стяжка, которая защитит гараж от сырости. При создании напольного покрытия следят за тем, чтобы оно имело небольшой наклон для стекания воды.

Вывод

Как видим, свайно-винтовой фундамент вовсе не так уж прост и дешев, как частенько пишут. И применим далеко не во всех случаях строительства. Тем не менее, для тех, кто не боится приложить руки, его сооружение нередко оказывается проще и дешевле традиционного бетонного, а сам фундамент надежнее. Особенно это касается фундамента для небольшой своей бани, тут свайно-винтовой фундамент вне конкуренции. Еще он совершенно незаменим при сооружении причалов и эллингов для мелких плавсредств, для возведения небольших мостиков в частных владениях, беседок, нависающих над водой (см. рис. в начале статьи) и т.п.

На сваях имеет смысл возводить жилые дома с ограниченным сроком эксплуатации. Что касается пригодности свайно-винтового фундамента для заболоченных грунтов, плывунов и разного рода неудобий вроде косогоров, то в индивидуальном строительстве это преимущество весьма относительное, в гиблых местах не селятся. В целом, свайно-винтовой фундамент не строительная панацея и не эпохальное изобретение, но во многих случаях может выручить.

***

© 2012-2020

(Пока оценок нет)

• загородный дом
• камень и бетон
• строительные работы

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

Виды винтовых свай

Рационально использовать свайно-винтовые фундаменты для малоэтажного строительства, при реконструкции зданий, когда необходимо исключить вибрационное воздействие, для легких построек и сооружений, а также при работе в ослабленных, обводненных и просадочных грунтах.

Широколопастные сваи

Классификация завинчиваемых свайных столбов представлена следующими разновидностями:

• Широколопастные – конструктивно представляют собой соединение ствола со шнековым лопастным наконечником. Дополнительно делятся на:
• Однолопастные – рекомендуется использовать для легких построек или под ненесущие стены;
• Многолопастные – с двумя или более лопастями, равномерно расположенными по телу ствола. Также существует вариация со шнеком постоянного сечения, расположенным по всей длине сваи.
• Узколопастные – ствол с отлитым многовитковым наконечником, соединенные с помощью сварочного шва. Наконечники бывают двух видов:
• Конусовидный наконечник – с двумя и более витками;
• Цилиндрический наконечник – обрез сваи в виде прямой фаски или в виде зубчатого фрезера.

Существует подвид винтовых свай, принципиально отличающийся от классических – это ступенчатые конусовидные сваи, диаметр которых скачкообразно уменьшается по мере приближения к наконечнику. Они также оборудованы шнеком, но из-за наличия порогов в местах изменения диаметра, обладают повышенной несущей способностью. Часто их изготавливают из высокопрочного металла и оцинковывают горячим способом, что обеспечивает усиленную защиту от коррозии.

Расчет несущей способности

Нормативные документы, а именно СНиП , предлагают два метода расчета предела прочности свай. В индивидуальном жилищном строительстве обычно используются винтовые свайные столбы диаметром до одного метра и длиной до 10 метров. Их несущая способность рассчитывается в следующей последовательности:

 Расчет ведется по формуле:

Свайное поле

где kc – множитель условий работы, который зависит от разновидности нагрузки, действующей на сваю, типа грунта и определяется по Таблице № 8 вышеуказанного СНиП;

t1, t2 – коэффициенты, которые принимаются по Таблице № 9 и зависят от показателя внутреннего трения грунта под рабочей зоной сваи;

y1 – Удельное значение глинистых или характеристика линейности песчаных грунтов;

k1 – среднее значение удельного веса грунтов, расположенных в слоях выше лопасти сваи;

h1 – глубина заложения свайной колонны, отсчитываемая от верхней отметки начала бурения;

B – площадь лопасти, величина, зависящая от типа нагрузки – при работе на сжатие (работа в фундаменте), считается по внешнему диаметру лопасти, при выдергивающем воздействии (например, работа в качестве ригеля на склоне) считается за вычетом площади ствола;

ji – усредненное значение сопротивления грунта, принимаемое по Таблице № 2;

p – периметр стволовой части;

hs – длина сваи, без учета непогруженной в грунт части;

ds – диаметр лопасти шнека.

•  Результаты геологических исследований, которые покажут состав грунтов, позволят выбрать соответствующие значения коэффициентов из таблиц СНиПа;
• По схеме, указанной в СНиП рассчитывается масса здания с учетом временных нагрузок, затем определяется нагрузка на 1 м периметра, что позволяет посчитать нагрузку на одну сваю при определенном шаге свай.

Минимальная глубина погружения винтовых свай должна начинаться от двух метров. Дальнейшие расчеты связаны с проектированием свайного поля и особенностями размещения и компоновки свайных колонн в периметре здания.

Проектирование свайного поля

Свайное поле

Особенности расположения свай связаны с тем, что в отличие от ленточных фундаментов, свайные опираются на боковые стенки скважины. Поэтому, минимальное расстояние между сваями должно равняться не менее двум-трем диаметрам сваи.

В случае с завинчиваемыми свайными стержнями, диаметр принимается по самой широкой части – шнеку. Если нагрузка предполагает устройство минимального шага свай менее рекомендуемого, следует увеличить несущую способность сваи путем увеличения длины стойки или диаметра поперечного сечения.

Поскольку обычно ростверк на свайно-винтовых фундаментах располагается над землей, максимальный шаг колонн не должен превышать двух метров. Это предотвратит прогиб балок в местах приложения наивысшей нагрузки – обычно, в центре участка. Располагать сваи можно в произвольном порядке с учетом этих двух предельных значений. Следует обязательно устанавливать сваи в угловых точках периметра. Расчет свай ведется под несущие стены –для ненесущих стен и перегородок можно увеличивать шаг колонн или брать сваи меньшей прочности.

Типы винтовых свай

На рынке представлено несколько разновидностей винтовых свай, различающихся надёжностью и ценой.

Сваи из оцинкованной стали с литым наконечником (СВСЛ)

От 2800 за шт. Несущая способность сваи обеспечивается не стволом, а наконечником (лопастью), опирающимся на плотные слои грунта и расположенным ниже глубины промерзания. Слабое место сварной сваи — швы крепления лопасти к стволу. Сваи с литым наконечником не имеют сварных швов и потому служат как минимум в полтора раза дольше.

Сваи из нержавеющей стали с литым наконечником

Железобетонные винтовые сваи

Это недавно запатентованная разработка российских специалистов. Такая свая, завинчиваемая специальным «ключом» из стальной трубы квадратного сечения, теоретически должна обладать очень продолжительным сроком службы. Увы, массовый выпуск подобных изделий пока не начат.

Общие сведения

Многие владельцы собственных земельных участков выбирают для хозяйственных построек современные проекты. Каркасный гараж на винтовых сваях позволяет в сжатые сроки возводить необходимые строения с минимальными затратами времени и денег. Гараж на сваях полностью обеспечивает пользователя эксплуатационными характеристиками, способными защитить ваш автомобиль и создать полезную площадь для работы внутри.

Основа строительства любого здания и сооружения — это надежный фундамент. Конструкция постройки позволяет строить проекты любой сложности, а возведение остается простым. Применение специальных свай позволяет гарантировать стабильность конструкции. Практическими достоинствами проекта являются следующие моменты:

1. Строительство можно выполнять небольшими силами, с минимальным количеством работников и в большинстве случаев практически без спецтехники.
2. Возведение фундамента возможно в любую погоду и на протяжении всего года. Классический фундамент сильно зависит от температуры воздуха и зимой проект не может быть реализован.
3. Показатели надежности конструкции являются одними из самых высоких в строительной сфере.
4. Единственный вариант для возведения основания на разных грунтах. Для такой технологии практически нет ограничений в подстилающих грунтах.

Каркасный гараж на сваях становится не просто оригинальным, но и функционально оправданным вариантом для создания прочной конструкции на длительный срок. Строительство гаража на винтовых сваях вполне можно выполнить в условиях ограниченного бюджета, что в особенно важно в современных условиях.

Крыша

Как только отделка стен закончена, можно приступать к крыше. Система стропил – жесткая конструкция, состоящая из стропил, подкосов и вспомогательных элементов. В случае наличия мансардного этажа, нужно сделать стены, обшить их до установки кровли.

Затем так:

Евгений Филимонов Задать вопрос Поверх стен мансарды укладывается брус верхней обвязки, устанавливаются фронтоны нужной высоты. На этот брус опираются стропила.

Для уточнения длины стропил можно сделать следующее:

• Скрепить гвоздем две рейки так, чтобы вышла буква «Л»;
• Приложить к образцу на нужном уровне длинную рейку, отмерить длину ригеля – это будет образец ригеля;
• Поднять образец стропил на крышу, выполнить опору на брус верхней обвязки и подобрать нужный угол наклона, изменяя длину и угол стропил;
• Искомую длину отмерить с учетом свеса за стеновую панель на 30-50 см.

Теперь установить стропила с шагом, равным расстоянию между двух стропильных ног.

Крыша для каркасного дома на винтовых сваях рассчитывается так (размеры 8*6): сечение стропил 150*50 мм, уклон в 45 градусов – расстояние меж опорами стропил составит 0,7-0,8 метра, но при дополнительном утеплении лучше сделать шаг не более 0,6 метров.

Возведение строения на свайно-винтовом фундаменте потребует небольших вложений, но точности понимания всех нюансов.
