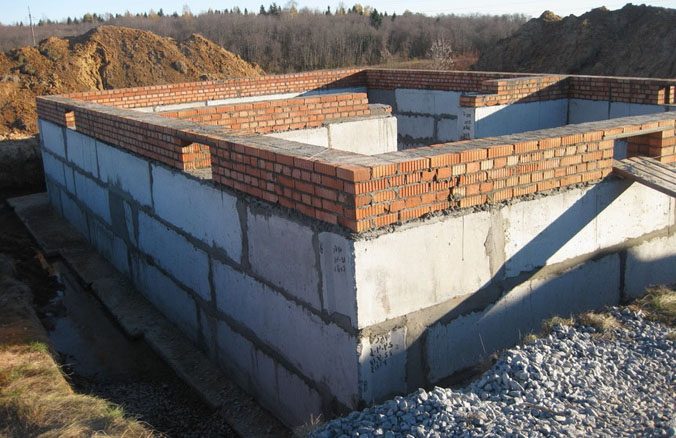

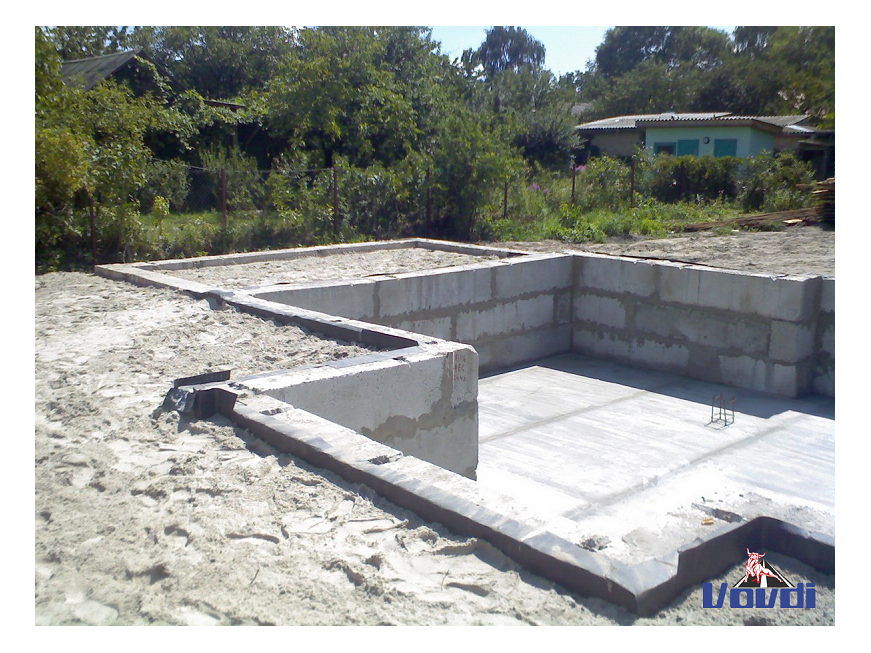

Цокольный этаж из блоков ФБС – быстро, надежно, долговечно

Преимущества и недостатки

Возведение стандартного монолитного ленточного фундамента требует много времени. А вот из блоков фундамент не отличается прочностью, стойкостью, но закладывается гораздо быстрее. Ленточный фундамент из блоков называется сборный ленточный. К числу его преимущественных характеристик относят быстроту, простоту возведения, а также возможность применения в строительстве небольших хозпостроек. К примеру, подходит такой фундамент под бытовку, под дом из блоков, под гараж из керамзитобетонных блоков и прочие невесомые постройки.

Но, несмотря на все положительные моменты, такая конструкция, в силу отсутствия монолитности, подходит далеко не во всех случаях. Во-первых, блоки фбс для фундамента придется складывать, задействовав спецтехнику. К сожалению, но вручную невозможно поднять даже один блок. Во-вторых, идея выкладки подобного фундамента для дома становится практически невозможной. Все объясняется соответствующей усадкой дома и всей конструкции в целом. Поскольку отсутствует монолитность, есть высокий риск нарушения целостности выложенной блочной конструкции.

Разметка территории для строительства и подготовка траншей под фундамент

Прежде всего, необходимо определиться, где на застраиваемом участке согласно проекту будут располагаться несущие стеновые конструкции, для возведения которых будет подготавливаться основание, и сделать соответствующую разметку. Ориентируясь на разметку нужно выкопать траншеи, углубившись до твердого грунта, для чего обычно используют экскаватор.

Чтобы правильно заложить фундамент из блоков ФБС своими руками без помощи профессионалов, важно с помощью натянутой лески отметить его верхний уровень и задать направление для укладки элементов конструкции.

Для этой операции лучше воспользоваться одним из маркшейдерских приборов, например нивелиром.

Так как экскаватор не может с достаточной точностью выкопать углубление для фундамента, следует подчистить траншею, где это необходимо, убрав лишний грунт, отталкиваясь от установленных ориентиров – натянутых ниток – таким образом, чтобы элементы конструкции в процессе их монтажа входили по габаритам.

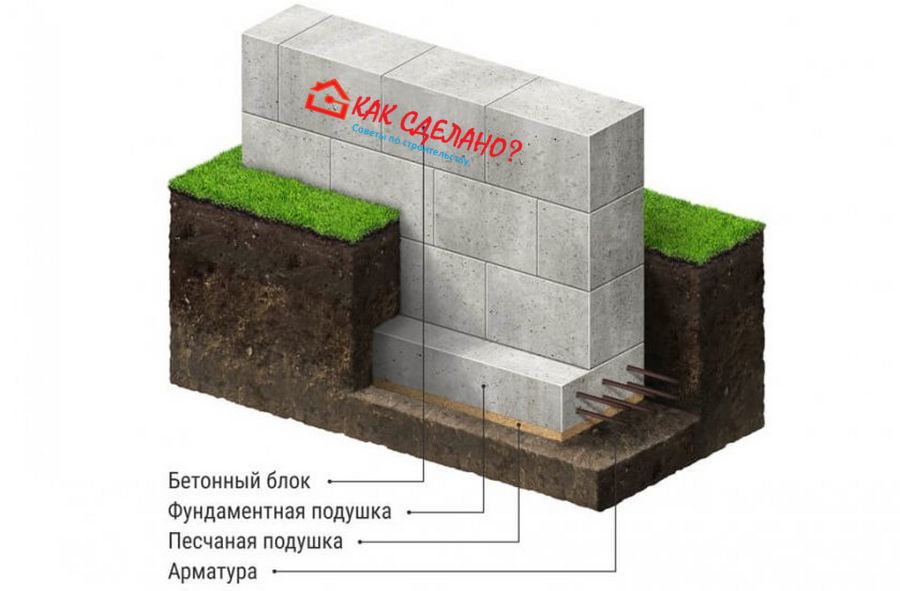

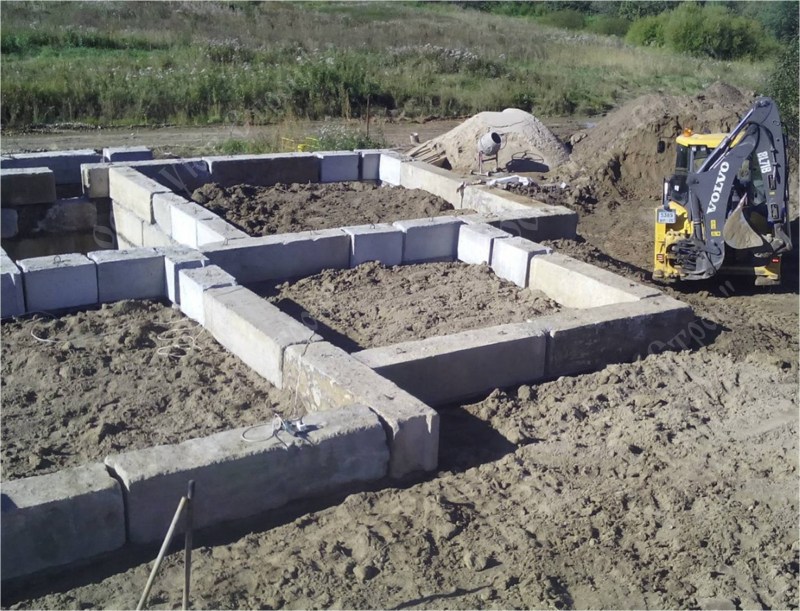

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

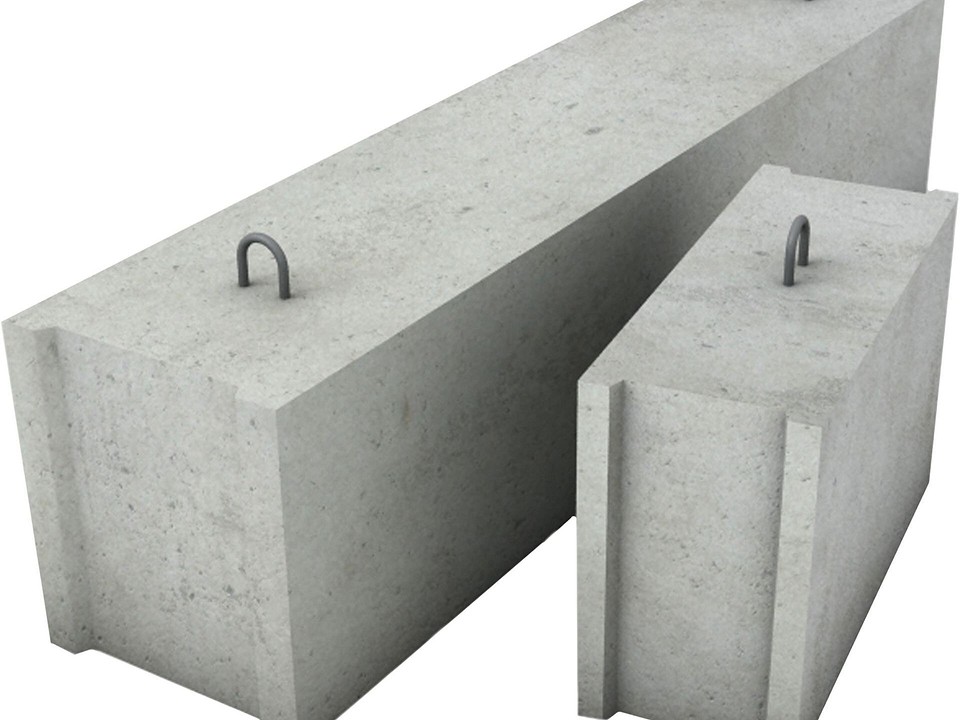

Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

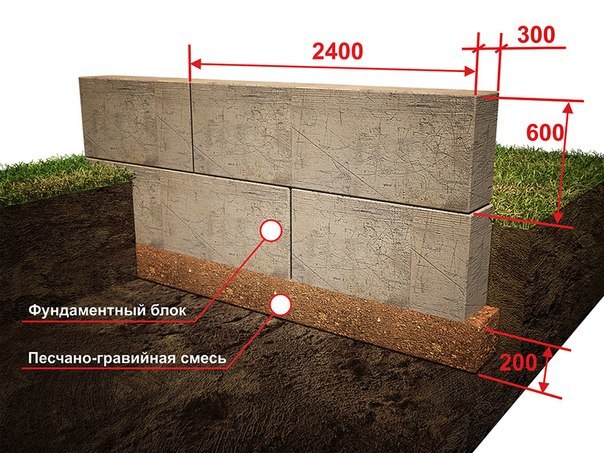

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

• ФБС24-6-6- 3шт
• ФБС12-6-6-1шт
• оставшиеся 600мм сделать монолиную вставку
• или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

1. ленточные фундаменты многоэтажных зданий
2. ленточные фундаменты малоэтажных домов с подвалом
3. ленточные фундаменты под баню или гараж
4. теплофикационные камеры при строительстве теплотрасс
5. надземные одиночные фундаменты для прокладки надземных теплотрасс

Специфика подготовки грунтового основания

Выбор схемы сооружения фундамента для последующего возведения бани зависит не столько от габаритов конструкции, сколько от несущей способности подстилающих грунтов. Нередко именно для легкой постройки из пенобетонных блоков, каркасного строения, сруба предпочтительней залить мелко-заглубленную плиту, чем увлекаться мощными, но не оберегающими от грунтовых подвижек конструкциями.

Из предложенных промышленностью блоков ФБС согласно их регламентированным ГОСТом 13579-78 размерам соорудить можно ленточную основу любой мощности и высоты. По идее выдержать она способна довольно внушительную многоэтажную нагрузку. Однако на просадочных грунтах с недостаточной плотностью, на склонных к сезонному пучению глинистых породах лучше работать будет все же монолит: плита или лента. Потому фундамент из блоков рекомендуют в основном владельцам участков:

• с песками средней и высокой плотности;
• со щебнистыми или гравийно-галечниковыми отложениями в основании конструкции;
• со скальными породами.

Точно выяснить, какими физико-механическими характеристиками отличаются вмещающие фундамент грунты, сможет инженерно-геологическое бурение с последующим изучением свойств в лаборатории. Не стоит полагаться на «наметанный глаз» наемного рабочего, роющего котлованы. Хотя отличить плотный песок от «склизкой» глины сможет и дядя Вася, но четких рекомендаций от него нечего ждать.

Чтобы не было перекошенных проемов, треснувших стен и съехавшей крыши, не экономьте на инженерно-геологических исследованиях. Порой и при наличии глинистых отложений геологи могут подтвердить, что участок пригоден для сооружения на нем фундамента ленточного типа из отдельных элементов с предварительным упрочнением геологического основания. Только нужно грамотно подготовить грунтовую основу, на которую без опасений в последующих подвижках можно укладывать бетонные блоки для фундамента.

Начнем с рытья траншеи либо котлована

Размеры в плане и глубину предстоящей выработки определяет проектное решение. Тип зависит от наличия подвала. Короче, если владелец предполагает использовать подпол в качестве полезного подсобного помещения, нужно рыть котлован, а затем заливать монолитный пол или укладывать вместо него готовые плиты. Не будет подвала – нужна траншея.

В любом случае стенки выработки должны обеспечить пространство для рабочих, контролирующих направление подачи автокраном элементов фундамента, корректирующих установку блока ломами, при необходимости устраивающих опалубку для армирующих поясов.

Если вмещающими будут пески…

А также гравийно-галечниковые либо дресвяно-щебенистые отложения, то лучших условий для строительства фундамента из блоков создать невозможно. Это чудесная, самопроизвольно дренируемая основа, без проблем пропускающая воду. «Пучиться» и оседать вслед за изменениями атмосферной температуры она не будет, значит, подошву фундамента можно не заглублять ниже отметки уровня промерзания.

Однако подготовку выполняют по разным схемам:

• Поверх расположенных на дне выработки песков с высокой плотностью, а также поверх гравия и щебня устраивают песчаную подушку в 10-15 см толщиной. Для этого дно траншеи или котлована заглубляют на вышеуказанные указанные см. Роют так, чтобы получилось подобие фундамента в плане, но с отступами от его абриса на 10-20 см с обеих сторон. Идеальная геометрия неважна, но подготовка под фундамент должна быть шире, чем его стены. Затем вдоль линий данной дополнительной траншеи устанавливается мини-опалубка из доски. Место вырытого естественного грунта заполняется речным или карьерным песком с последующей трамбовкой.
• На песках со средней плотностью аналогичным способом устраивают двухслойную подушку из 10-15 см щебня, перекрытых 10-15 см утрамбованного песка.
• В случае пожеланий геологов укрепить песчаное дно понадежней, к двухслойной подушке добавляют еще один нижний слой уплотненного песка.

Обратите внимание, что замещающий природную породу песок нужно изобильно смочить и трамбовать до тех пор, пока на поверхности не перестанет отпечатываться подошва.

Как подготовить глинистую основу

Перед строительством ленты из блоков на супесях и суглинках проводится более тщательная и трудоемкая подготовка, заключающаяся в устройстве монолитной основы. Тип ее определяет уже известная несущая способность и степень пучинистости, в зависимости от чего можно:

• залить монолитный увеличенный «абрис» блочного фундамента, не забыв расширить его с внешней и внутренней стороны на 10-20 см. Подошва-подготовка должна быть шире! В зависимости от прочностных характеристик подстилающих пород высота данной опорной ленты может варьировать от 10 до 30 см. Для укрепления ее снабжают тремя-пятью рядами арматурного прутка;
• установить специальные трапециевидные блоки с маркировкой ФЛ, расширенное основание которых будет отлично сопротивляться незначительным грунтовым подвижкам.

Вообще монолитные ленты из бетона, начинающие и завершающие кладку фундамента из фбс или чередующиеся с двумя рядами блоков, активно практикуются строителями. Особенно если естественная основа не слишком внушает доверия. Прослойки с арматурой, нижний и верхний армирующие пояса из бетона применяются в качестве страховки. Они будут сдерживать «желание» блоков ездить вслед за неравномерно проседающим и вздымающимся грунтом.

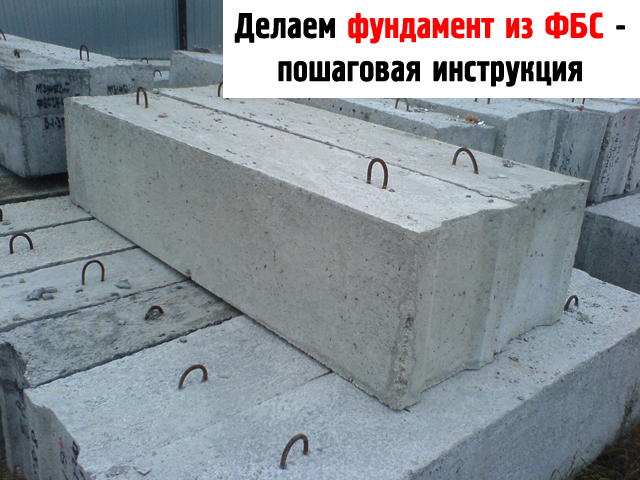

Что представляют собой блоки ФБС

Блоки ФБС для фундамента

Это бетонные изделия под аббревиатурой ФБС, что означает фундаментный блок стеновой, произведенные в заводских условиях, которые выпускаются в различных размерах, что позволяет оптимально подобрать необходимое количество для здания любого размера и форме его площади. Высота блоков стандартная и равняется 58 см, этого вполне хватит, чтобы сделать мелкозаглубленный фундамент из блоков фбс. Длина и ширина изделий подбирается в зависимости от толщины несущих стен возводимой постройки, но так, чтобы при их укладке сохранялась перевязка швов, если глубина подвальной части строения более одного метра.

Изготавливаются элементы сборного основания в трех вариантах в соответствии с ГОСТ 13579-78:

1. Стандартные стеновые, имеющие лишь выемку на торцах, которые принято назвать сплошными, маркируются они как ФБС.
2. Изделия, имеющие вырезы на верхней плоскости, позволяющие монтировать перемычки и прокладывать инженерные коммуникации в техническом подполье или подвале, маркируются как ФБВ.
3. Бетонные конструкции, обозначаемые как ФБП, предполагают наличие пустот в нижней части, предназначенные для устройства отдушин или проведения инженерных коммуникаций.
4. Изделия из бетона разного размера и конфигурации дают возможность собирать основание сооружения с минимальными физическими и финансовыми затратами.

Начало работ

Когда монтируется фундамент из блоков фбс, пошаговая инструкция включает начальный этап куда входит:

• разметка будущего здания по осям;
• рытье котлована;
• зачистка дна;
• устройство песчаной подушки.

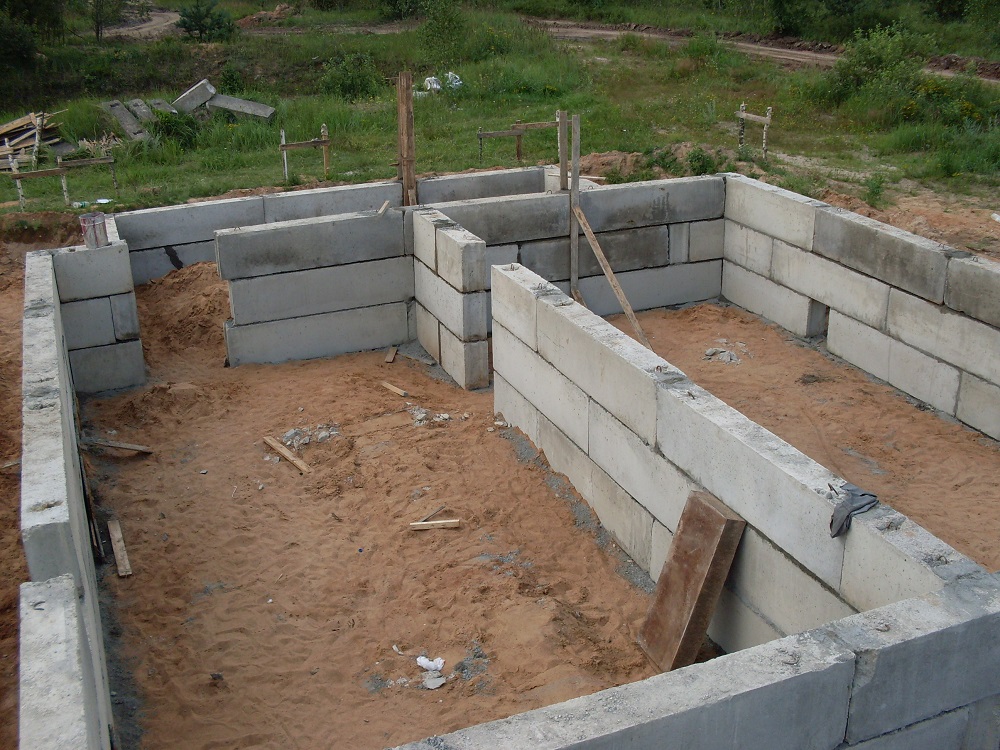

Устройство блочного фундамента

Разметка здания по осям должна производиться с использованием теодолита или нивелира, и заниматься подобной работой должен специалист. Котлован роется больших размеров, чем площадь постройки в плане, для удобства дальнейших монтажных работ. Грунт складируется в отвалы, в дальнейшем он будет использоваться в качестве обратной засыпки. Глубина котлована зависит от состава грунта. Фундамент из блоков фбс для глиняной почвы применять не рекомендуется. Но если другого варианта нет, следует копать котлован на глубину ниже уровня промораживания котлована в месте укладки бетонных элементов тщательно защищается и выравнивается по горизонтали, после чего устраивается песчаная подсыпка, если грунт сложный. Ширина песчаной подушки должна быть шире основания блока на 5-10 см с каждой стороны. Песок следует подсыпать слоями, каждый из которых нужно увлажнять и трамбовать.

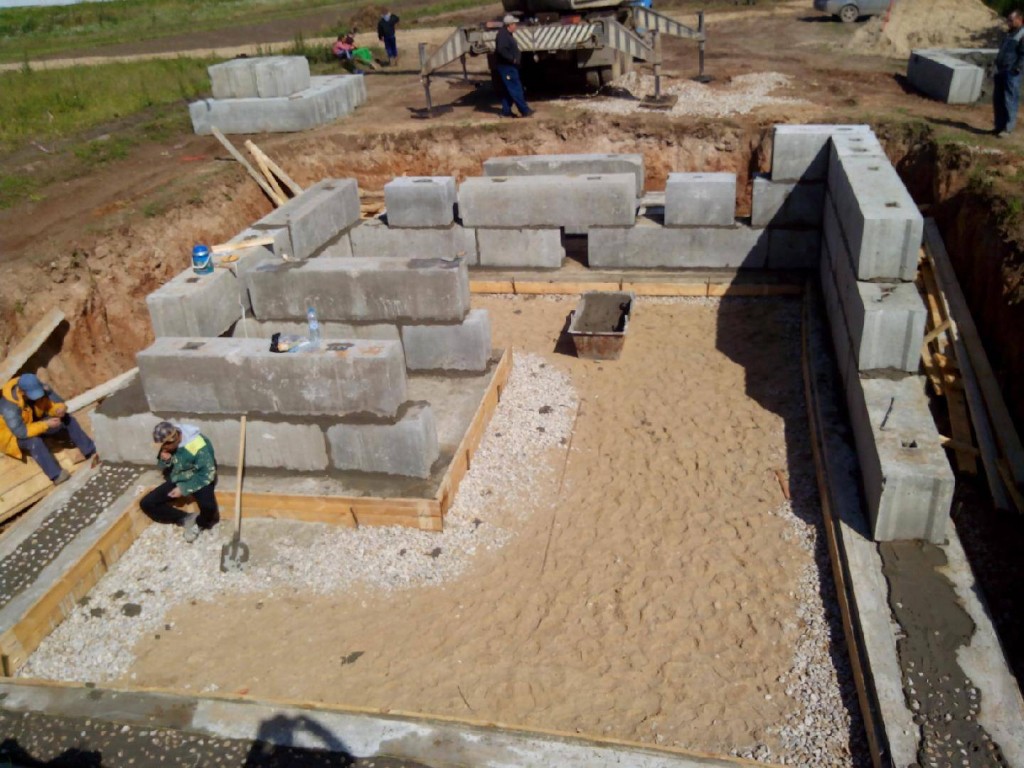

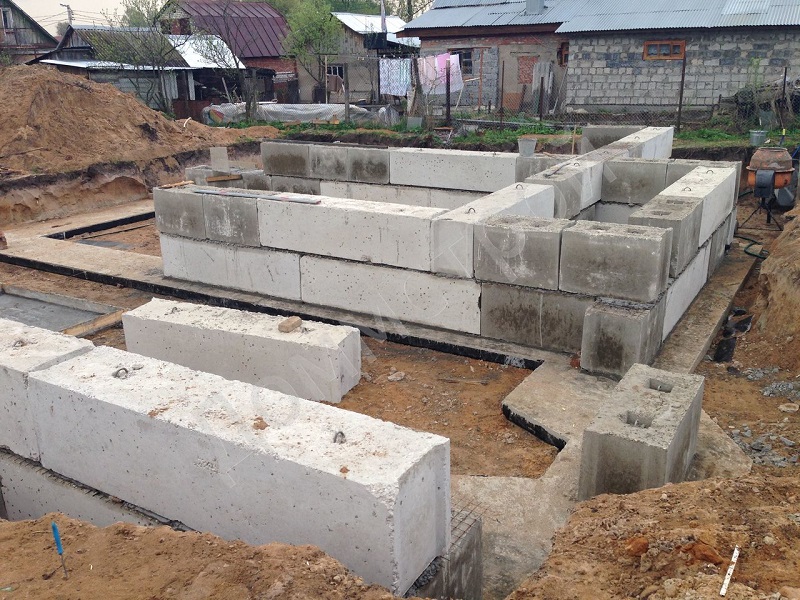

Монтаж блоков ФБС

Монтаж блоков ФБС для фундамента

При слабых грунтах, перед тем как делать фундамент из блоков фбс пошаговая инструкция рекомендует или уложить железобетонные подушки заводского изготовления, маркируемые ФЛ, или залить монолитную ленту из армированного бетона. Бетонные изделия опускаются в котлован при помощи крана за монтажные петли, предусмотренные для этой цели. Если петель в конструкции не предусмотрено, что может быть сделано по согласованию производителя и заказчика, тогда используются другие захватывающие приспособления.

Перед тем как укладывать блоки фбс по периметру, нужно вывести углы подпольной части будущего здания, выверяя их по горизонтали и вертикали. Точно так же, как делается при кирпичной кладке. Дальше все элементы укладываются с обязательной перевязкой стыков. Между собой бетонные изделия могу связываться проволокой или свариваться электросваркой. В ходе монтажа неизбежно образуются промежутки между блоками. Эти части закладывают красным кирпичом или заливают бетоном с установкой опалубки.

Чтобы пустот оставалось меньше, перед тем как сделать фундамент из блоков фбс, стоит потратить немного времени и нарисовать схему раскладки, с учетом их размеров.

Важно оставить отверстия между бетонными элементами для устройства отдушин, подведения инженерных трубопроводов, электрокабеля, если на участке нет ФБВ или ФБП. В противном случае придется применять отбойный молоток. Учитывая толщину этих элементов, подобная работа будет тяжелой.

Мы рассмотрели, как сделать фундамент из блоков фбс, но работы по устройству подземной части здания на этом не заканчиваются.

Последний этап

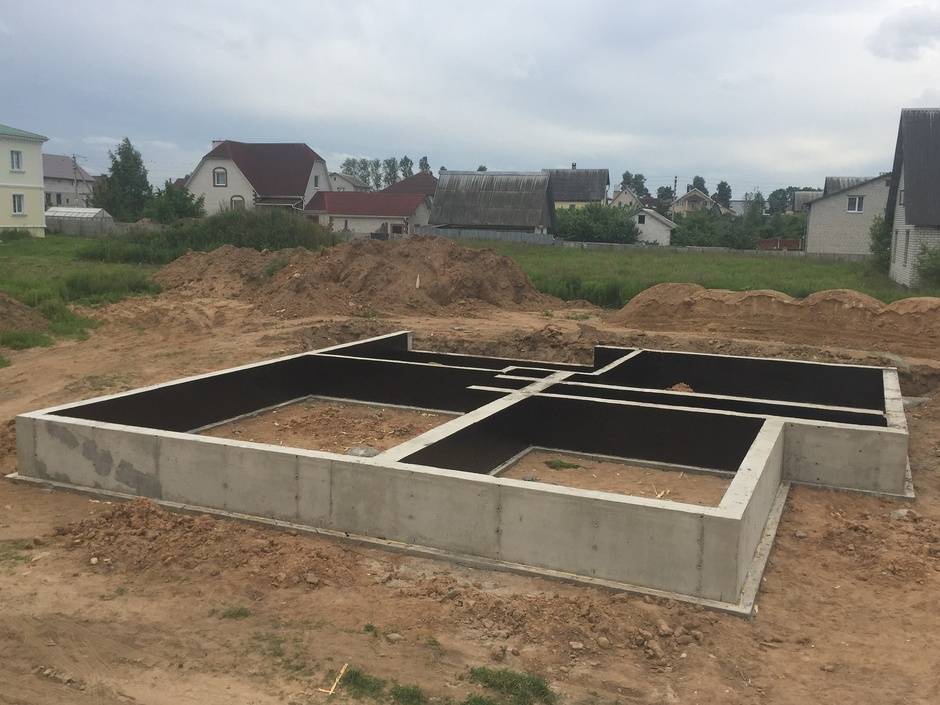

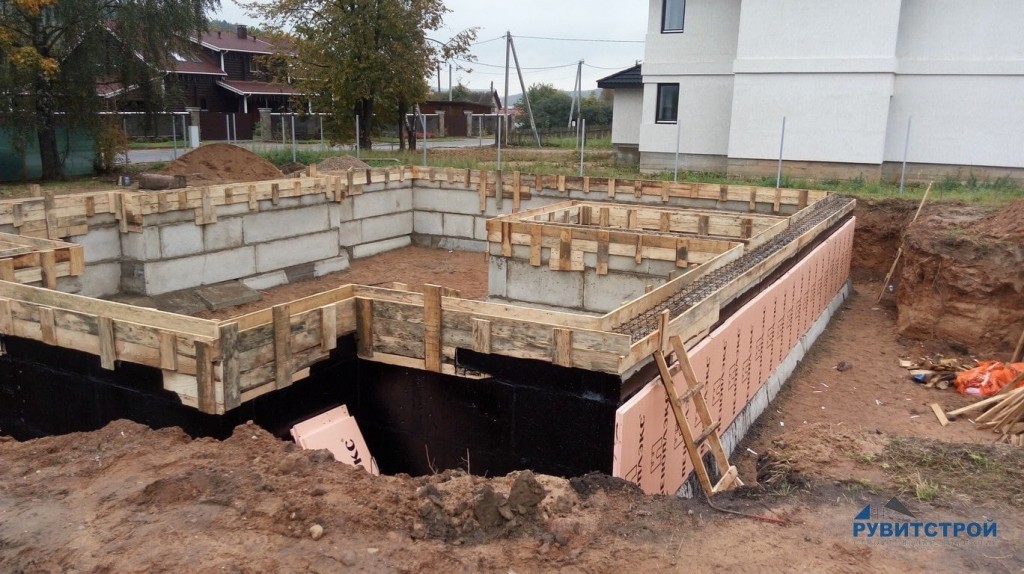

Гидроизоляция фундамента из блоков ФБС

Завершающим этапом будет проведение обмазочной или оклеечной наружной гидроизоляции стен подпольной части строения. Это следует сделать обязательно, учитывая, что между отдельными элементами остаются значительные щели, через которые не только грунтовая вода будет легко проникать в подвальное помещение, но и дождевая. Как было сказано выше, перед тем как укладывать блоки фбс, отрывался котлован и грунт складировался на бровке. Теперь, после того, как гидроизоляция готова, землю необходимо засыпать обратно, в пазухи основания дома. Засыпку производят также с послойным трамбованием. И конечной операцией будет устройство отмостки, которая предотвратит проникновение дождевой и талой влаги к стенкам подпольной части здания.

На этом краткое описание, как делать фундамент из блоков фбс, можно завершить. Выполнить подобную работу сможет каждый хозяин, если обладает нужными знаниями, опытом и несколькими помощниками. Если нет ни того, ни другого можно обратиться за помощью к специалистам.

Возможно, вам будет интересно: Как залить правильный фундамент для дома своими руками

Все о блоках ФБС

Блоки ФБС

Для устройства стен подвалов, цокольных этажей, техподполий и фундаментов, находящихся ниже уровня земли, применяют сборный железобетон, а именно, фундаментные блоки сплошные (ФБС). Они представляют собой неармированные бетонные прямоугольные элементы различных размеров. Металл в них присутствует только в качестве монтажных петель (по 2 штуки на единицу).

По торцам блоки имеют выемки (замки), благодаря которым осуществляется монолитное соединение отдельных элементов в единую цепь. При монтаже боковые пустоты между блоками заливают бетоном и при необходимости армируют отдельными стержнями.

Плюсы и минусы цоколя из ФБС

Монтаж ФБС

Если вы стоите перед вопросом, что лучше выбрать – монолит или ФБС для цокольного этажа, то предлагаем рассмотреть для начала положительные свойства блоков.

• Высокая прочность позволяет монтировать на фундамент из ФБС дома любой этажности (от 1 до 10!).
• Морозостойкость.
• Долговечность.
• Устойчивость к образованию и действию микроорганизмов.
• Геометрическая точность размеров и ровность боковых поверхностей блоков позволяет быстро и аккуратно смонтировать фундамент, уменьшит расходы на подготовку основания под гидроизоляцию и отделку.
• Сокращение сроков строительства по отношению к монолиту в несколько раз. 3 монтажника смогут возвести цокольный этаж за 2–3 дня.

Конечно, нужно сказать и о недостатках применения ФБС, их не много, и определяются они в основном финансовым положением владельца.

Производство блоков

• Стоимость блоков довольно высока. Если для уменьшения расходов бетон для монолита можно замешивать своими руками, то с ФБС это не получится. Блоки изготавливаются в специальных формах с вибрированием на стендах.
• Для монтажа блоков потребуется привлечение спецтехники, а это значительные затраты.
• Бытует мнение, что на стыках блоков не всегда удается достичь необходимой герметичности. Особенно это касается фундаментов (см. Фундамент цокольного этажа из ФБС: все конструкционные варианты), возводимых во влажном климате или при высоком уровне грунтовых вод.
• Этот недостаток, если имеет место быть, легко компенсируется хорошей, качественной гидроизоляцией. Кстати, монолит так же придется защищать от влаги, потому что бетон обладает некоторой степенью влагопоглощения.
• Если подсчитать полную стоимость цокольного этажа из монолитного железобетона, то навряд ли он обойдется дешевле, чем ФБС. А уж по срокам строительства блокам вообще равных нет.

Размеры ФБС

Размеры ФБС

Типоразмеров ФБС достаточно много, из них можно выбрать именно те, которые оптимально подойдут для вашего строительства.

Представляем таблицу самых востребованных размеров блоков:

Маркировка блоков понятна и дает полное представление об их размерах, но в дециметрах. Для удобства мы сразу переводим их в миллиметры. Например, ФБС 24.3.6 обозначает, что перед вами фундаментный блок сплошной длиной 2400 мм, шириной 300 мм и высотой 600 мм.

Из таблицы видно, что длина и высота блоков имеют допуски -20 мм, которые добираются раствором при монтаже. Заливаются блоки из бетона М7.5,это довольно высокая марка, обеспечивающая прочность и долговечность элементов.

Важно! Если вы задумали строительство цокольного этажа из блоков ФСБ, то специалисты рекомендуют изначально закладывать в проект размеры дома, исходя из габаритов блоков. В противном случае, некратные расстояния между блоками придется дополнительно монолитить бетоном.

Как правильно выбрать блоки для цокольного этажа

Выбор блоков

Стены цоколя являются одновременно и основанием всего здания, поэтому к ним применяются те же требования, что и к ленточным фундаментам. И здесь основным решающим фактором при выборе ширины блоков является толщина стен, а также последующие отделочные работы.

• При строительстве дома с облицовкой, ширина блоков должна быть минимум на 100 мм шире основной стены. Это делается для удобства отделки фасада, чтобы было, на что опереть облицовочный кирпич, утеплитель и прочее.
• Если дом строится из кирпича, и отделка не потребуется, то блоки можно брать меньше или равно ширине стен дома. Не надо бояться, что меньшая толщина ослабит фундамент, заложенная проектная прочность ФБС может легко выдержать нагрузку от 10-ти этажного здания.

Виды устройства стен

• При утеплении цоколя снаружи к его ширине, как правило, добавляется 50–100 мм. Чтобы защитить утеплитель от проникновения влаги сверху, над ним должен быть козырек. Обычно утепление подводят под кирпичную кладку, выступающую над цоколем на 100–150 мм. Или по периметру устанавливают специальный слив из оцинкованного металла или пластика.
• Для кирпичной или пено-, газобетонной кладки специалисты рекомендуют приобретать блоки шириной 600 мм (это обуславливается значительной толщиной кладки), а для бруса или стеновых железобетонных панелей будет достаточно ФБС шириной 300 мм.

Виды бетонных блоков

В зависимости от функционального назначения блоки из бетона подразделяются на два вида:

• подушечные — имеют более высокую устойчивость, благодаря особенностям своей конструкции, которая заключается в наличии широкого нижнего края элемента. Такой блок, выполненный в форме трапеции, крепко держит на себе вес всего надземного сооружения;
• стеновые — представляют собой ровные геометрические элементы с ребром в виде прямоугольника, что значительно экономит трудовые и материальные затраты во время строительно-монтажных работ.

В зависимости от наличия технологических отверстий блоки могут разделяться на:

• ФБС — это цельные монолитные бетонные элементы, не имеющие никаких отверстий и пустот;
• ФБВ-блоки имеют специальные отверстия и прорези для удобства прокладки коммуникаций;
• ФБП — это универсальные пустотелые бетонные блоки П-образной формы.

Стройматериалы от «ЕвроБетон»

Менеджер «ЕвроБетон» поможет вам не только рассчитать объем заказа, но также предоставит всю необходимую информацию о ФБС блоках. В ассортименте компании представлены строительные материалы, которые соответствуют всем требованиям ГОСТ. Для их производства технологи предприятия используют товарный бетон высокого качества.

Для получения подробной информации вы можете оставить заявку на обратный звонок, либо связаться с сотрудником по указанному телефону.

Как сделать фундамент из ФБС: пошаговая инструкция для самостройщиков

Перед тем, как сделать фундамент из блоков для частного коттеджа, необходимо учесть, что бюджет строительства почти не изменится в сравнении с заливкой в опалубку, зато время работ сократится втрое. Промышленный способ производства ФБС гарантирует максимальный ресурс конструкции.

Изготавливаться фундамент из блоков ФБС может исключительно при наличии грузоподъемной техники (манипулятор, кран). Для проекта с цокольным этажом необходимо отрыть котлован, если здание не имеет подвала, достаточно траншей по периметру.

Строительные материалы от компании «ЕвроБетон»

Комбинат строительных материалов «ЕвроБетон» производит ФБС блоки в соответствии с ГОСТ 13579-78. При изготовлении материалов учитываются климатические особенности региона распространения (Ростов и Ростовская область). Для улучшения эксплуатационных характеристик строительных блоков в товарный бетон вводят специальные присадки. Готовые ФБС тестируют на прочность, влагостойкость и морозоустойчивость. Блоки маркируют в соответствии с принятыми стандартами и отправляют на склад.

При заключении договора с ООО «ЕвроБетон» клиент получают:

• широкий ассортимент фундаментных блоков;
• уникальную программу лояльности для постоянных и оптовых заказчиков;
• быстрое оформление заказа;
• доставку товара в течение 24 часов.

Для связи с менеджером компании достаточно оставить заявку на обратный звонок, либо позвонить по указанному номеру.

Смотрите также Как замесить цементный раствор? Сколько весит куб бетона? Как выбрать бетонную смесь для производства бордюров Какой бетон для бани выбрать Какая марка бетона нужна для фундамента? Надежная лестница с практичными ступенями из бетона

Исследования и расчеты

Для расчетов блочных оснований пользуются данными документа СП , который регламентирует требования ГОСТ 28013 по строительным растворам, нормативы ГОСТ 6133 по бетонным камням, основы СП для фундаментов и нормы СП , регламентирующие воздействия и нагрузки на строительные конструкции.

Общая нагрузка, с которой столбчатый фундамент из блоков воздействует на почву, рассчитывается так:

• Нагрузка от конструкций – масса всего объекта,
• Эксплуатационная нагрузка – вес мебели и предметов интерьера, бытовых приборов, проживающих в доме людей, вес инженерных коммуникаций,
• Нагрузки сезонные – давление ветра, вес снегового слоя, количество среднегодовых осадков.

Свойства грунта можно оценить без заказа услуг геологов. Для этого нужно вырыть или пробурить скважину, и по слепленному из земли шару определить характеристики почвы:

• Глинистый грунт имеет сопротивление R3 (6 кг/см²), и при давлении на шар не растрескивается,
• Суглинистая почва имеет сопротивление R2 (4 кг/см²) и при давлении на шар трескается, но шар остается целым,
• Супесчаная почва имеет сопротивление R (3 кг/см²), и при давлении на шар он рассыпается,
• Песчаный грунт имеет сопротивление R2 (4 кг/см²) шар скатать не получается.

Основные физические характеристики грунтов

Определить, глинистый грунт или нет, можно, используя справочную информацию из СП 50-101-2004 (кПа, преобразуются в кг/см², 1 кПа = 0,04 кг/см²) для столбов с глубоким погружением. При строительстве мелкозаглубленного столбчатого основания, параметр R0 из таблицы СП 50-101-2004 применяется в формуле: R = (100 + h / 3) х 0,005 х R0, где:

h – глубина погружения столбчатой опоры (0,3-0,7 метра).

Результат общей нагрузки на грунт делится на R и на площадь одной опоры, получаем количество опор для фундамента. Так как стороны одной опоры имеют ширину 400 мм, то площадь опирания одного блочного столба будет равняться 0,16 м².

Также для уменьшения сборных нагрузок можно сделать заглубленный ростверк. Рекомендации при строительстве такой конструкции:

• Ростверковая балка должна быть выше уровня грунта на 50-70 мм,
• Нужно собрать боковые стенки опалубки. Нижнею поверхностью опалубки будет служить грунт,
• Возводя столбчатый фундамент из блоков, не забудьте о лестнице – у нее должно быть нечетное число ступенек при высоте одной ступеньки 150-170 мм,
• Если ростверк будет использоваться в качестве стен подполья, то в стенках ленты делаются вентиляционные отверстия, возвышающиеся над отмосткой на 400 мм,

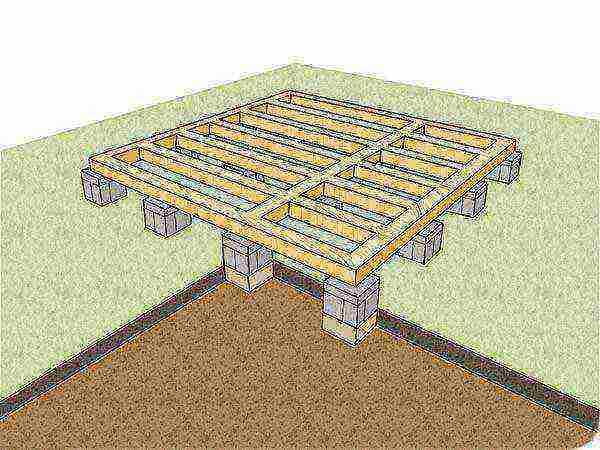

Ростверк столбчатого блочного основания

Используемые блоки

Блочные конструкции, используемые для создания фундаментов, имеют маркировку ФБС (фундаментные блоки строительные). Технология их изготовления регулируется положениями ГОСТ № нормативам ГОСТ для создания блоков должен использоваться бетон марки не ниже типоразмеров ФБС достаточно широкая.

Существуют крупноразмерные железобетонные конструкции, предназначенные для механизированной укладки посредством строительного крана (их вес может достигать двух тон). Такие блоки обязательно укрепляются арматурным каркасом из горячекатаной арматуры А3. Диаметр используемой арматуры зависит от размеров ФБС, он может варьироваться в пределах 9-15 мм.

Совет эксперта! Крупноразмерные железобетонные ФБС могут использоваться для обустройства плитных и ленточных оснований под массивные сооружения из кирпича.

Размерную сетку железобетонных ФБС вы можете увидеть в таблице 1.1

Таблица 1.1: Размеры железобетонных ФБС блоков

Крупноразмерные ФБС в мелкомасштабном строительстве используются крайне редко, поскольку их вес не позволяет выполнить ручную кладку фундамента — для этого необходимо арендовать строительный кран, что сводит на нет основное преимущество столбчатого основания из блоков — его дешевизну.

Для ручной кладки производятся ФБС из керамзитобетона — легкого материала, обладающего высокими термоустойчивыми характеристиками.

Наиболее распространенным в частном строительстве является ФБС 20*20*40 см, вес которого составляет всего 32 килограмма.

Технические характеристики блока ФБС 20*20*40:

• Номинальная прочность — 150 кг/;
• Размеры — 200*200*400 миллиметров;
• Морозостойкость — минимум 15 циклов;
• Впитывание влаги до 15% от объема;
• Максимальная теплопроводность — Вт/мК.

Среди преимуществ использования ФБС данного размера можно выделить высокую скорость возведения фундамента — кладка блоков выполняется посредством специального клеевого состава либо песчано-цементного раствора, при этом все работы выполняются своими руками, без использования специальной строительной техники.

Рис 1.5: Фундаментные блоки ФБС 20*20*40 см

Ключевым недостатком выступает низкая гидрофобность материала — керамзитобетонный ФБС обладает пористой структурой, в результате чего он впитывает влагу из грунта подобно губке (до 15% от своей массы), что в перспективе приводит к разрушению блока.

Совет эксперта! Данный минус устраняется посредством гидроизоляции ФБС, которая при строительстве фундамента должна выполнятся в обязательном порядке.

Строительство блочного фундамента

Чтобы сделать прочное и долговечное основание из блоков необходимо заранее продумать все этапы строительства, создать план и сделать расчеты.

Этапы строительства:

Планирование

• уровень почвенных вод;
• вид грунта на строительной площадке;
• климатические условия местности;
• особенности конструкции здания;
• величина нагрузки на фундамент и направления воздействия на него.

На основе данных о грунтовых водах, особенностях и глубины промерзания почвы можно сделать расчет выталкивающей способности и силы сопротивления для нее.

Правильность выбора материала для фундамента напрямую зависит от расчётов нагрузок на фундамент после возведения конструкции. Расчеты должны учитывать вес стройматериалов, мебели и техники в доме.

Подготовка участка

Для монтажа фундамента нужно:

1. Разметить границы и вырыть котлован с помощью спецтехники.
2. Установить растворный узел для постоянного производства раствора.
3. Выровнять дно котлована по уровню, после чего засыпать дно песком и утрамбовать. Оптимальная толщина песчаной подушки более 15 см.
4. Произвести разметку будущего блочного основания и поставить обноску.

Начало работ

Существует несколько способов построить блочное основание: на бетонной ленточной основе, на плите железобетонного монолита и на монолитной подушке из железобетона.

Устройство плиты монолита от подушки почти не различается. Отличие лишь в том, что плита является для подвала полом и распространяется на всю площадь строительства, а подушка выполняется там, где будет нужна опора будущему основанию.

Схема устройства фундамента из монолитной плиты

Монолитная плита выступает за контур стен на 100-200 мм, а подушка должна быть больше по размерам блоков основания на ту же величину. Это необходимо для расширения опорной площади.

Строительство фундамента

1. После рытья траншеи нужно сделать слой песка 150-200 мм и шире блока на 200-300 мм, утрамбовать и полить водой.
2. На подушку положить слой гидроизоляции, для чего можно применить полиэтиленовую пленку.
3. На дно котлована укладываются плиты-подушки из железобетона.
4. Дальше на них нужно класть маячные блоки — углы постройки и места где пересекаются перегородки с несущими стенами.
5. Сделать кладку первого ряда между блоками-маяками. Толщина шва по стыкам – 2см.
6. Кладка следующего ряда происходит по принципу кладки из кирпича – с перевязкой.
7. Во время укладки нужно оставить промежутки в местах пересечений основания для прокладки коммуникаций.
8. После укладки всех элементов поверх фундамента заливается армировочный пояс, предварительно сделав укладку сетки или армирующего прутка. Если планируется устройство столбчатого основания, то нужно сначала сделать разметку расположения каждого столба. При установке длинных столбов рекомендуется их укреплять установкой нескольких распорок в расширенную кверху скважину. Далее продольно устанавливается армирование, и конструкция заливается бетонным раствором. Потом строится ростверк для фундамента.

Гидроизоляция и теплоизоляция

Схема теплоизоляции и гидроизоляции блочного фундамента различными материалами

На практике отзывы о блочном фундаменте, особенно с элементами 20х20х40 см, положительные с оглаской на соблюдение технологии строительства и проведении геологических исследований.

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

• Длина блоков составляет 9/12/24 дм.
• Ширина —3/4/5/6 дм.
• Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

• ФБС — сплошной блок максимальной прочности;
• ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
• ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Классификация типов блоков

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м3. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

1. При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем.
2. При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт.
3. При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам. Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой.
4. Армирующий пояс всегда должен быть шире устанавливаемых блоков. Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

Критерии выбора фундамента для строения из газоблоков

Выбор фундамента обусловлен такими факторами:

1. Геологическое положение строительного участка: насыщенность грунта водой, уровень грунтовых воды, прочность основы.
2. Масса задуманного здания.
3. Ваш финансовый потенциал.

Наиболее подходящие грунты: средние крупные. У них отличная прочность, есть стойкость к пучению во время морозов.

Хорошая прочность у суглинок и тугопластиных глин. Но они менее устойчивы к пучению. Здесь при строительстве нужно вовремя принять меры для недопущения морозного пучения.

Строительная деятельность на пучинистых грунтах должна идти на тех фундаментах, которые заглубляются ниже отметки промерзания грунта. Среднее значение здесь: 1-2 м.

Какой фундамент нужен для газобетонного дома? Если по норме, то он должен хотя бы на полметра превосходить уровень грунтовых вод. И в зависимости от позиции влаги можно задействовать конструкцию, углублённую минимум на 1,5 м. Другой вариант – конструкция на мелком заглублении (70-100 см). Ещё, определяясь с глубиной заложения основания, важно учитывать надобность в подвале.

Конструктивные специфики здания и давление на фундамент

Здесь предлагается следующая таблица. В ней отражены виды грунтов и подходящие фундаменты для них.

Дом из газоблоков. Одноэтажный.

Какие параметры нужно учитывать при выборе основания под блочный дом?

Этот относительно новый материал имеет массу преимуществ перед своими аналогами:

• легкость;
• гигроскопичность;
• высокие звуко- и теплоизоляционные свойства;
• экологичность;
• негорючесть.

Фундамент для дома из пеноблоков своими руками строится по тем же принципам, что и фундаменты под любые другие здания. При выборе типа фундамента нужно обратить внимание на следующие параметры:

Влияние параметров грунта на выбор

Отметим сразу, что не стоит пытаться сэкономить на устройстве основания. Эта экономия может в будущем создать очень много проблем. Неправильно заложенный фундамент может стать причиной порывов стен и полов, уклона дома, сырости и плесени внутри здания.

Схема укладки фундамента из пеноблоков

Заказ 3D модели грунта, на котором будет производится строительство – мероприятие достаточно дорогостоящее, и не каждый может позволить себе обратиться к специалистам. Если ваши соседи строились не так давно, и проводили изучение почвы – вам повезло. Можно воспользоваться их расчетами. Вряд ли данные будут сильно отличатся в пределах небольших участков. Если же такой возможности нет – попробуем сделать все своими руками.

Для этого нужно пробурить скважину (лучше несколько) глубиной до 2,5 метров, не забывая брать пробы грунта через каждые 20-30 см. Так вы сможете понять, с каким видом почвы придется иметь дело и какая глубина залегания грунтовых вод.

Если почва непучинистая, значит и грунт промерзает неглубоко. При условии, что грунтовые воды протекают на уровне не менее 2 метров, можно остановить свой выбор на мелкозаглубленном основании. Он наименее финансово затратный и его легче построить своими руками.

Для близкого залегания грунтовых вод и пучинистых грунтов лучше использовать более капитальные виды фундаментов.

фундамент из блоков.

Принцип такого сооружения состоит в том, что по периметру разметки на расстоянии не более 1,5 м друг от друга выполняются столбы, к слову, из бессер-блоков их выполнить проще всего. Для этого в каждой отмеченной точке вырывается яма.

При заглубленном варианте она напоминает усеченный конус, глубиной 1,5 – 2 м. На дно засыпается подушка из щебня и песка не менее 15 см толщиной, трамбуется, затем на цементный раствор укладываются блоки, по 2 в одном ряду и каждый последующий располагая перпендикулярно предыдущему. Затем в воронку обратно засыпается вынутый грунт, делается гидроизоляция блока граничащего с поверхностью земли (обрабатывается битумом, сверху укладывается рубероид). Затем возводится наземная часть столба, как правило, это еще 2 ряда, и бетонная отмостка под уклоном, чтобы не собиралась вода.

При малозаглубленном варианте в разрезе яма имеет вид квадрата глубиной 50-60 см, полностью засыпается песчаной подушкой, на которую устанавливается первый ряд блоков, заглубляясь почти вровень с поверхностью. Все остальные шаги повторяются. Стоит отметить, что если в случае глубокого столба отмостку можно опустить (хотя все же лучше сделать), то здесь она нужна обязательно. Далее на полученные столбы возводится каркас из бруса, так называемый ростверк. Соединяется между собой ребрами жесткости и напоминает решетку.

Мелкозаглубленный блочный фундамент для дома с каменными стенами

Мелкозаглубленный ленточный фундамент для дома с каменными стенами на среднепучинистых грунтах. 1 — монолитная железобетонная подошва фундамента; 2 — засыпка пазух; 3 — песчано-гравийная противопучинистая подушка; 4 — арматурный каркас; 5 — отмостка; 6 — засыпка пола по грунту; 7 — горизонтальная гидроизоляция; 8 — стена дома Ширина подошвы фундамента дома с каменными стенами, как правило, получается больше, чем толщина стен. Для этих условий выгодно делать монолитную армированную ленту подошвы сборного фундамента увеличенной высоты. Сверху, на подошве, выкладывают подземную и надземную (цоколь) части фундамента из мелкоформатных бетонных блоков или кирпича.

Заливка бетона монолитной подошвы фундамента прямо в траншею, без опалубки

На слабо- и среднепучинистых грунтах ширину траншеи выгодно делать равной ширине подошвы фундамента. Бетон заливают в траншею враспор, без устройства опалубки. Предварительно в траншею устанавливают арматурный каркас. Такой способ подходит для достаточно плотных грунтов, в которых вертикальные стенки траншей не осыпаются.

На среднепучинистых грунтах на стенах траншеи закрепляют листы утеплителя, экструдированного пенополистирола толщиной 40 мм. Слой утеплителя отделяет бетон от грунта, что уменьшает воздействие на стенки фундамента касательных сил морозного пучения грунта. Такое решение позволяет отказаться от засыпки пазух траншей фундамента. Кроме того, утеплитель увеличивает сопротивление теплопередаче цокольной части здания и уменьшает промерзание грунта под подошвой фундамента. Слой утеплителя выполняет также роль гидроизоляции фундамента.

Для дома с каменными стенами, на участках без сильного уклона, подошву фундамента достаточно заглубить на 0,3-0,4 м от поверхности земли.

Комментарий к видео. При заливке бетона прямо в траншею, монолитную ленту фундамента можно оставлять без гидроизоляции. Выстилать пленкой траншею, как делают некоторые, не обязательно. В этом варианте гидроизоляцию устраивают выше, на уровне кладки блоков цоколя. Защитный слой бетона между грунтом и арматурой в подошве фундамента должен быть не менее 70 мм.

Высоту цоколя при строительстве в районах с высоким снежным покровом необходимо увеличить. Для кладки высокого цоколя выгодно использовать бетонные или керамзитобетонные малоформатные блоки. Снаружи кладку утепляют листами экструдированного пенополистирола. При устройстве фундамента на пучинистых грунтах слой утеплителя также укладывают и под отмостку.

Песчаная подушка для сборного блочного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта. На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя.

При устройстве фундамента на средне и более пучинистых грунтах песчаная подушка уже является противопучинистой. Подушка увеличивает несущую способность и уменьшает деформации пучения ниже лежащего грунта.

Для уменьшения действия сил морозного пучения, под фундаментом устраивают противопучинистую песчано-гравийную подушку.

Высоту песчаной подушки (размерh на рисунке) определяют расчетом. Для большинства средне пучинистых грунтов толщина песчаной подушки находится в пределах 0,3-0,5 м. Песчано-гравийную смесь укладывают слоями толщиной не более 20 см. Каждый слой тщательно трамбуют. Для не заглубленного фундамента (на рисунке) толщину противопучинистой подушки увеличивают на средне пучинистых грунтах до 0,6 м. Ширина песчаной подушки должна быть шире подошвы фундамента (размера b) минимум на 200 мм. с каждой стороны.

Сборный блочный мелкозаглубленный фундамент из бетонных блоков с увеличенной шириной подошвы

Ширину монолитной подошвы фундамента (размер b на рисунке) определяют расчетом. Ширина подошвы может оказаться больше, чем толщина стены фундамента.
