3 причины сделать свайно-винтовой фундамент: их реально только три

Особенности свайных фундаментов

Основание такого типа состоит из определенного количества винтовых опор, которые вкручиваются в грунт механическим или автоматизированным методом. Сама свая представляет собой металлическую трубу, имеющую наконечник и одну или несколько лопастей. Есть также изделия, на которых лопасть отсутствует.

Винтовой фундамент отличается от других типов оснований своими особенностями. Для него не требуется устройства траншей или котлована, так как «винты» вкручивают точечно прямо в имеющийся грунт. Готовая конструкция из винтовых свай остается на виду или закрывается стройматериалом. В последнем случае пространство под домом переоборудуют для хозяйственных нужд.

Виды металлического каркаса

Армирование может быть нескольких видов:

Согласно ГОСТа 10992, армирование свай может быть продольным и поперечно-продольным.

Продольным способом армируют конструкции, устанавливаемые в устойчивом грунте средней плотности: супеси, глина, суглинки. В сейсмически активных районах такое армирование не применяют из-за плохого сопротивления на изгиб и растяжение.

Армированный продольный каркас состоит из рифленых металлических стержней, соединенных между собой с помощью перемычек. В продольном ряду должно быть от 4 до 8 рядов прутьев, сечением от 12 до 15 мм.

В процессе погружения верхняя и нижняя части сваи испытывают максимальную нагрузку. Чтобы конструкция не деформировалась, ее усиливают сверху стальными сетками, установленными на расстоянии 50 мм друг от друга. Таких сеток монтируют 4-5 штук. Нижнюю часть укрепляют стальной обоймой, изготовленной в форме конуса. Ее приваривают к выступающим прутьям арматуры, подогнутым вовнутрь.

Каркас округлой формы.

Продольно-поперечный способ более надежный. Из-за большого расхода металла, стоят такие опоры значительно дороже. Но они способны выдерживать повышенные нагрузки. Изготавливают каркас из металлических прутьев диаметром от 11 до 15 мм, класса А1 или А2. Поперечные перемычки, соединяющие продольные ряды, изготавливают из металла, сечением от 8 до 12 мм.

При армировании круглых опор иногда применяют стальную сетку, собранную в цилиндр.

Расстояние между поперечными перемычками выбирают в зависимости от плотности грунта. В центральной части шаг составляет 200-300 мм. Если опора более 12 м расстояние между перемычками должно быть не более 200 мм.

Верхние концы опор усиливают сеткой из арматуры, а на нижний конец надевают стальной наконечник.

О свайном фундаменте

Строительство дома — затратное предприятие и многие предпочитают сократить расходы, отказавшись от исследования грунта. Практичные хозяева рассматривают геологические работы как инвестицию на будущее, предохраняющую от крупных разочарований. В плывучих, песчаных, болотистых и торфяных почвах (с высокими грунтовыми водами и низкой плотностью) даже дорогое монолитное основание не может считаться надежным. В таких условиях выбор фундамента под частную постройку предопределён. В современном загородном строительстве популярны различные свайные технологии. Их различают по таким параметрам:

Способам погружения

Способ выбирают, исходя из результатов геологии и конструктивных характеристик будущего дома. Чтобы правильно распределять нагрузку, ж/б сваи для фундамента должны погрузиться на глубину пролегания плотного, устойчивого слоя. Опоры заглубляются разными способами:

• Забивным. Распространенный метод; забивные сваи углубляются в породу при помощи механизма с гидро- или пневмомолотом.
• Методом вдавливания (используется статическое давление).
• Вибрационным заглублением. На место вынутого грунта помещаются полые сваи-оболочки, заливается бетон.

Забивные сваи для частного дома заливают по одной из технологий:

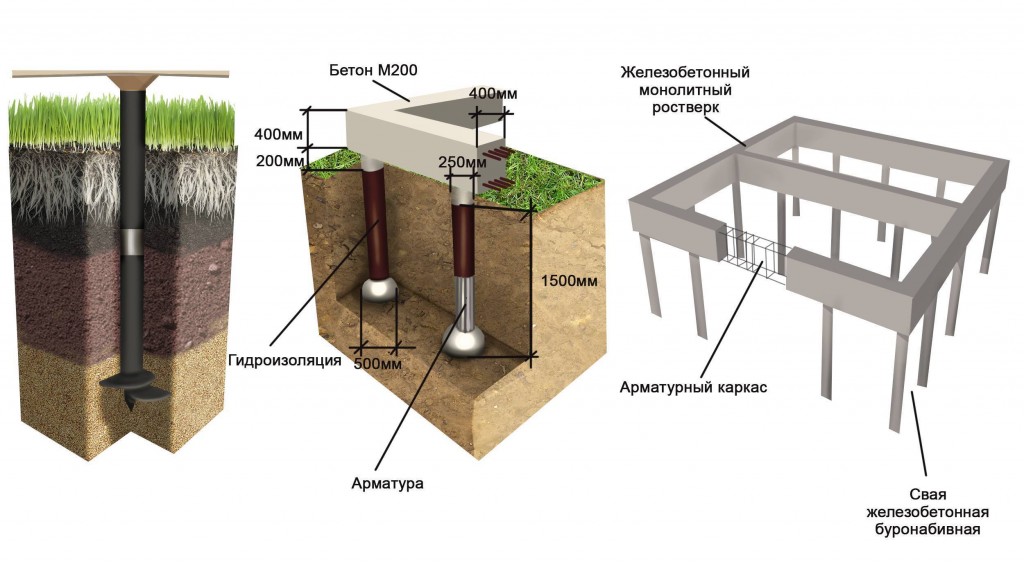

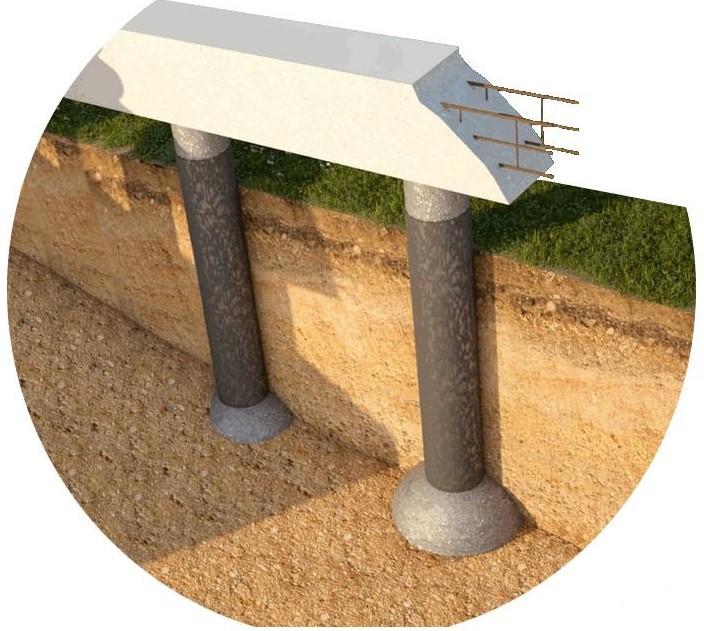

• Буронабивной. В пробуренную скважину помещается опалубка (например, труба), устанавливаются арматурные пруты, заливается бетон.
• Буроинъекционной. В скважину под давлением подается бетонная смесь, затем устанавливается арматурный каркас.
• Грунтоцементной. В скважину подается смесь грунта и цемента. Содержание цемента, стоимость и прочность такой сваи в 2 раза меньше, чем у цементнобетонной.

Видам опор

На выбор материала сваи влияет:

• Расчетная нагрузка, передаваемая ей при эксплуатации.
• Предполагаемый срок службы дома.
• Размер опор.

В малоэтажном строительстве распространены опоры:

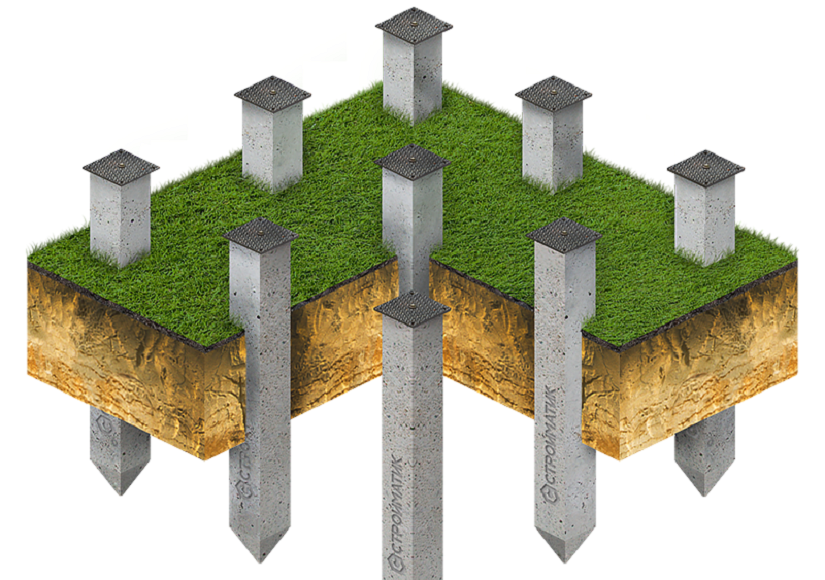

• Железобетонные сваи для фундамента. Самый распространенный и доступный вариант, способный выдерживать значительные нагрузки и рассчитанный на 70-100 лет службы. Используются сваи с квадратным сечением, укрепленные арматурой, с одним заостренным концом. Для изготовления используется бетон с водопроницаемостью не меньше W и с морозостойкостью не ниже F 150.

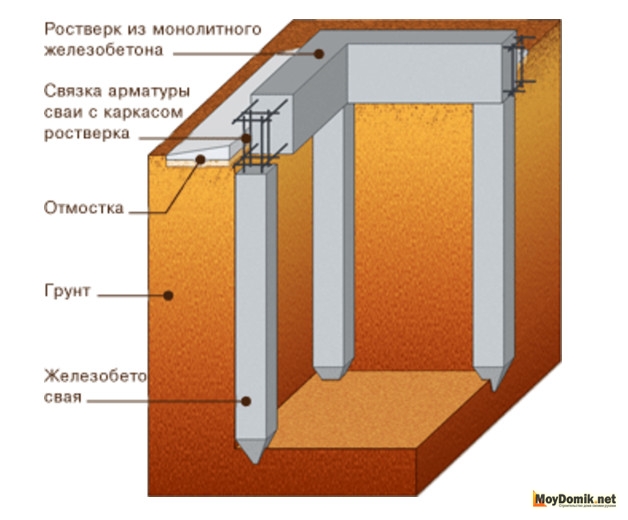

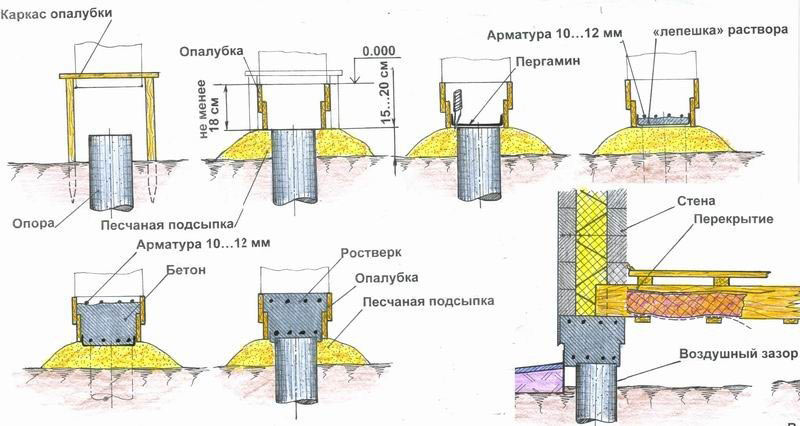

Свайные конструкции в фундаменте — опоры и ростверки

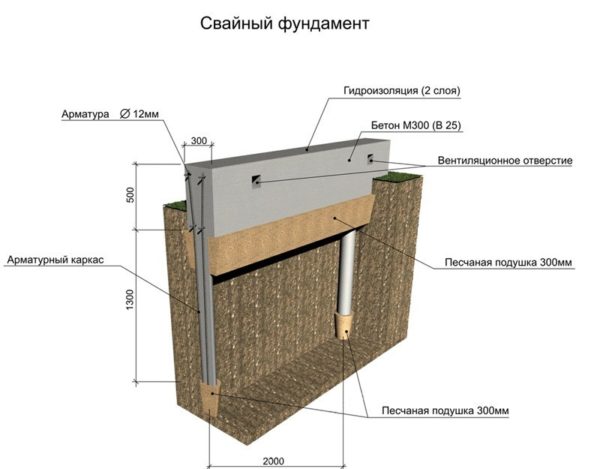

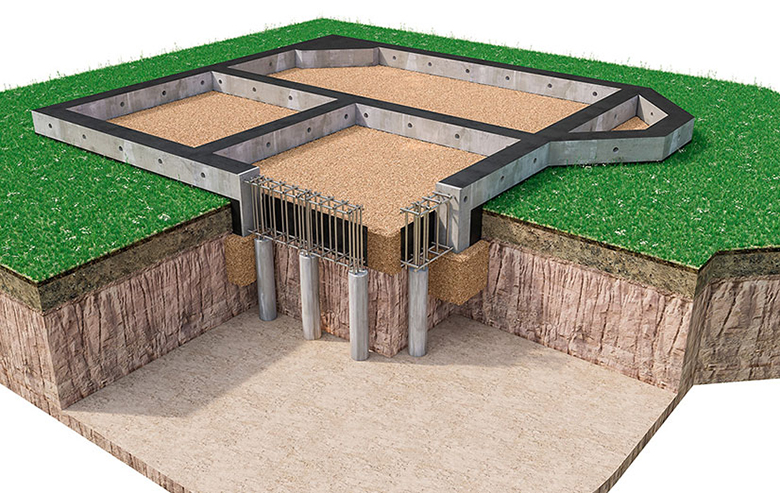

Конструкция свайного фундамента состоит из пакета вертикальных опор (свай), соединенных с горизонтальной площадкой (ростверком).

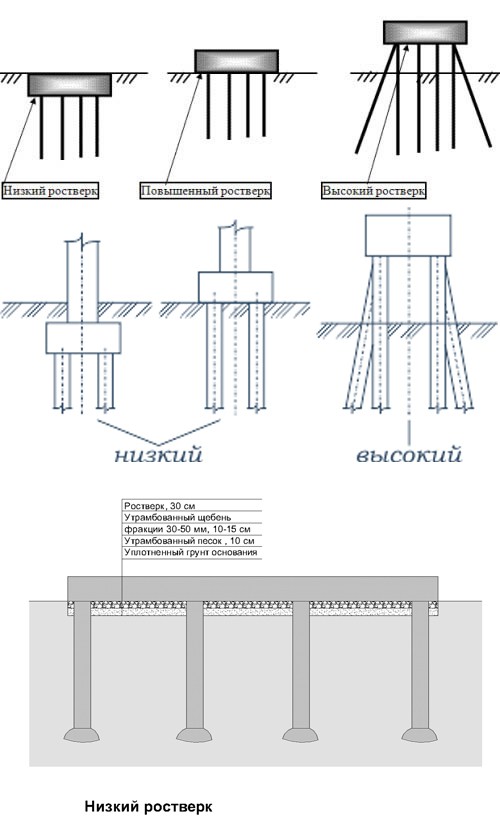

По типу ростверка свайные фундаменты разделяются на две разновидности конструкций, а именно:

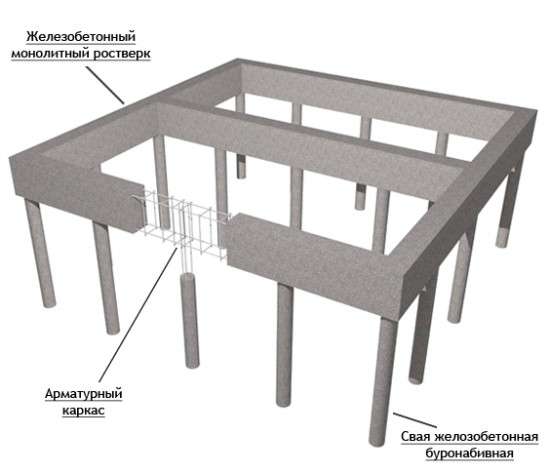

• На основания с монолитным ростверком — плитой, залитой в опалубку или набранной из ЖБИ.
• На основания с пустотелым ростверком — каркасом, набранным из деревянных, металлических или бетонных балок.

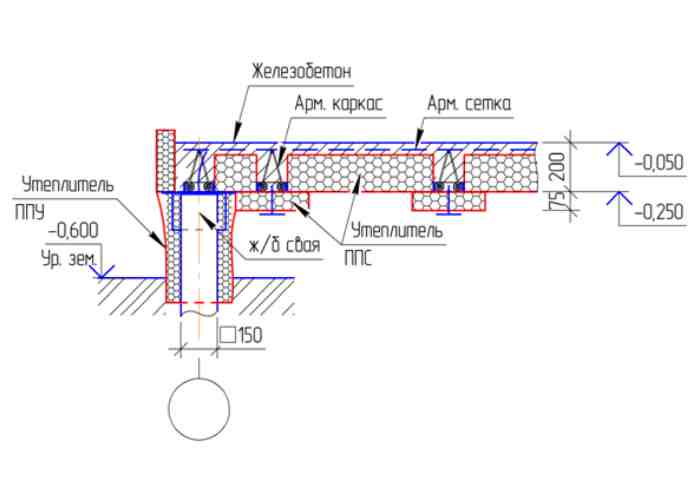

Монолитный ростверк позволяет отказаться от обустройства напольного покрытия. Зато  балочная конструкция собирается в три-четыре раза быстрее.

По типу свай фундаменты разделяются на пять разновидностей конструкции, а именно:

Выбор конкретного типа свай зависит от исходных характеристик строительной площадки. Причем любой из вариантов свай можно использовать и в висячих конструкциях, опирающихся на сжимающий опору грунт, и в стоечных конструкциях, базирующихся на скальные горизонты.

Фундаменты на сваях: достоинства и недостатки типовых вариантов

В общий список достоинств, характерных для каждого типа конструкции свайного фундамента можно внести следующие пункты:

• Универсальность конструкции – свайные основания можно обустроить на любом грунте (от зыбучих песков до скальной основы), с любым рельефом строительной площадки (допускаются уклоны в 15-20 градусов и более), с любыми геологическими характеристиками (от вечной мерзлоты до разжиженного илистого грунта).
• Стойкость и прочность конструкции – одна опора свайного основания может выдержать от 5 до 20 тонн нагрузки. Конкретное значение несущей способности сваи рассчитывается исходя из плотности грунта в зоне подошвы фундамента.
• Скорость строительства – простейший свайный фундамент можно выстроить за несколько дней, а более сложные конструкции собираются на порядок быстрее аналогов ленточного или плитного типа.
• Стоимость строительства – свайные фундаменты дешевле практически любого варианта конструкции оснований. И даже монолитный ростверк на свайных опорах обойдется дешевле, чем полноценное плитное основание.

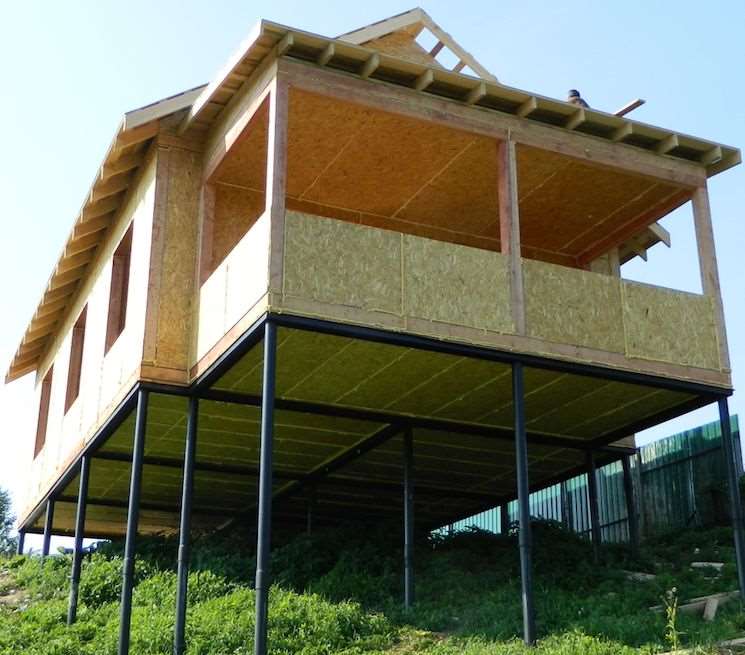

А в случае строительства на сложном рельефе плита фундамента на сваях, с точки зрения экономичности конструкции, является не просто оптимальным, а единственно возможным вариантом основания.

• Простота конструкции – свайное основание может построить даже неофит строительного дела. А варианты на забивных и винтовых сваях относятся к наиболее простым решениям проблемы обустройства фундамента.

Недостатки свайных фундаментов практически незаметны.

И в перечень отрицательных качеств свайных конструкций можно внести лишь следующие пункты:

• Необходимость жесткого контроля качества свай. Особенно фабричных изделий, выполненных из металла, железобетона или древесины. Даже одно изделие с незначительным (на первый взгляд) браком, понижает эксплуатационные характеристики всего строения.
• Потребность в строительстве отдельного ростверка – фактически фундамента на фундаменте. Причем такое строительство продлится намного дольше самого монтажа свай. А правильную перевязку балок крупногабаритного ростверка выполнит далеко не всякий строитель.
• Необходимость в точных расчетах характеристик фундамента, которые, впрочем, практикуют лишь при строительстве сложных оснований, обустраиваемых на склонах или на очень слабых грунтах.

В итоге, большинство недостатков свайных оснований связаны с процессом строительства крупногабаритных фундаментов, эксплуатируемых в сложных условиях. Типовой проект основания под гараж или малогабаритный дом, или небольшую баню не вызывает особых затруднений даже у неопытных строителей.

Начистоту

Качественные винтовые сваи купить можно только в проверенных магазинах, так как современные производители имеют привычку экономить на материалах. Чтобы такие опоры прослужили длительный период, необходимо выбирать изделия с хорошей антикоррозионной защитой. Одним из самых надежных способов защиты метала от разрушения является оцинковка или двойная защита (оцинковка + покрытие специальным противокоррозионным раствором).

Винты очень узко применимы. Подойдут только для небольших и легких сооружений – таких как деревянные дома, беседки, заборы, гаражи, бани и садовые домики. При значительных нагрузках сваи могут дать усадку. Ввиду того, что они не связаны между собой, степень проседания у каждой будет разная. Это грозит трещинами и разрывами для тяжелых кирпичных или блочных строений.

Интересно! Несмотря на сегодняшнюю узкую специализацию, винтовые конструкции в военное время успешно использовали для быстрого сооружения мостов, по которым производилась транспортировка тяжелой военной техники.

При сооружении на почве твердого типа использовать винты тоже не выйдет: вы просто не сможете закрутить их на нужную глубину. И еще один момент: использовать эту разновидность стержней как стены для подвального помещения не представляется возможным. Поэтому подвал придется оборудовать отдельно.

Разновидности

По конструктивной особенности винтовые сваи отличаются способом изготовления и создания режущей полости, от которой и зависит плотность ее вхождения в почву и собственно, прочность фундамента.

Литые

Производятся такие типы свай согласно определенным конструктивным требованиям. Как правило, диаметр не более 108 мм, а сам процесс изготовления происходит путем заливки подготовленного сплава в специальные формы. Прочность обеспечивает монолитная конструкция с отсутствие швов, благодаря чему исключается отрыв лопастей при вхождении ствола в плотные слои грунта.

Все сваи, изготовленные по такой технологии, отличаются высокой прочностью и большим эксплуатационным сроком. Однако если использовать сталь, не рекомендованную ГОСТом, могут возникнуть некоторые проблемы в работе. В слабый грунт она, конечно, войдет без проблем и прослужит свой заявленный срок. Но если на пути попадется пласт более прочной структуры, то свая может погнуться.

Сваи сварного типа

Вторая разновидность винтовых свай имеет не такие высокие показатели прочности, но все же они очень широко используются в строительном деле. Изготавливаются они путем наваривания лопастей на цельнометаллическую трубу, один из которых выполнен в виде усеченного конуса, имеющего определенный угол наклона. Точность изготовления обеспечивает плазменная резка, используемая в работе. Все сварные соединения лопастей и несущей трубы зачищаются и обрабатываются антикоррозийными составами, для придания прочности и долговечности сваи.

Комбинированные

Это менее используемый вид. Изготавливаются они из литой трубы и наваренных на нее при помощи плазменной резки лопастей. Технология изготовления, предусматривает особое внимание к качеству сварных соединений, играющих важную роль в прочности конструкции.

В любых вариантах винтовых свай, для изготовления наконечники применяются различные конструктивные параметры. Учитывая это, они делятся на следующие виды:

• конусообразные;
• модели с симметричным срезом;
• наконечники со срезом, выполненным под определенный уклон.

Длина свайных столбов подбирается индивидуально, согласно составу грунта на строительной площадке, высоте цоколя и другим показателям.

Виды свай

Основное назначение свай — воспринимать на себя нагрузку от строения и передавать ее на грунт.

Они представляют из себя длинные стержни из различных материалов, которые устанавливаются в землю. Сваи классифицируются по следующим признакам:

Существуют деревянные, бетонные, железобетонные и металлические сваи.

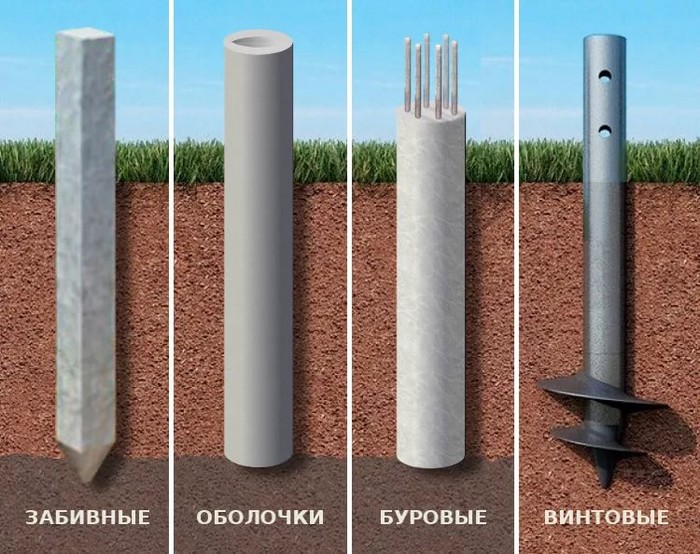

Сваи бывают винтовые, забивные, буронабивные, вибро погружаемые, вдавливаемые.

• По взаимодействию с грунтом

Сваи могут передавать нагрузку на скальный грунт напрямую – тогда их называют сваи-стойки, либо же с помощью силы трения распределять вес здания – это делают висячие сваи.

По способу устройства (способы погружения)

• забивные — самый отработанный с точки зрения технологии и наиболее широко распространенный в России; сюда же можно отнести забивку свай с использованием метода лидерного бурения. Эти сваи погружаются в грунт с использованием специального оборудования – пневматических молотов. Сначала проводятся расчеты по глубине погружения стержня, силе удара и времени работы. После этого она устанавливается перпендикулярно поверхности грунта и погружается в землю посредством ударов по ней.
• Буронабивные сваи изготовляемые на заводе или на самой площадке и погружаемые в грунт устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.
• погружаемые методом ввинчивания  отличаются типом наконечника (литые и сварные) и некоторыми конструктивными особенностями для применения на разных грунтах
• буро-набивные (устраиваемые прямо в грунте  в заранее пробуренной скважине) организуются при помощи бурения на нужном месте глубокой выемки, погружения в нее арматурного каркаса и последующего нагнетания бетона в получившуюся конструкцию. Чаще всего имеют цилиндрическую форму.
• вибро погружаемые —  использующие свойство грунта изменять свою структуру при вибрационном воздействии; устанавливается при помощи воздействия вибрации на почву и грунт. Под таким воздействием он изменяет свою структуру, и конструкция медленно погружается вниз. Требует специфического и недешевого оборудования
• вдавливаемые — способ, разработан для погружения свай рядом с эксплуатируемыми строениями; при этом исключено вибрационное влияние на их фундаменты. Используются в местах, где вибрация почвы может нарушить целостность фундаментов других зданий. Технология установки этих стержней подразумевает их вдавливание в почву при помощи специального оборудования, при этом воздействие вибрации на землю нивелируется.
• комбинированный способ

Материалы из которых делают сваи

По материалам изготовления сваи делятся на:

• железобетонные,
• деревянные,
• бетонные,
• стальные,
• комбинированные

Возможные конструкции свай (виды и типы)

• квадратные,
• трубчатые,
• прямоугольные
• многоугольные,
• с уширением и без него,
• цельные и составные,
• призматические
• конические,
• сплошного сечения
• пустотелые,
• винтовые
• сваи-колонны

Основные конструкции железобетонных свай:

 Применение каждого типа сваи выбирается в соответствии с грунтами и проектной документацией.

Чаще всего они имеют прямоугольное и квадратное сечение. Кроме того, иногда внутри них есть полость в форме цилиндра. Их главное отличие в том, что монолитная свая цельная и имеет неизменимую длину.

Данный тип свай отличается возможностью собирать из нескольких небольших свай одну длинную. Они представляют из себя блочные железобетонные конструкции, которые соединяются между собой.

По характеру службы  (передача нагрузки на основание)

• сваи-стойки (передают нагрузку  концами на твердый   несжимаемый грунт),
• висячие сваи (передающие нагрузку за счет трения грунта по боковой поверхности сваи)

Наша компания осуществляет погружение свай методом забивки, включая и способ с использованием лидерного бурения скважин под сваи.

Этот метод позволяет снизить не только уровень воздействия вибрации на соседние здания до безопасного, но и значительно облегчить процесс забивки, помимо этого лидерное бурение повышает точность погружения свай.

Статьи по теме

При проведении работ мы используем высокопроизводительную технику:

sdfsdfsdf

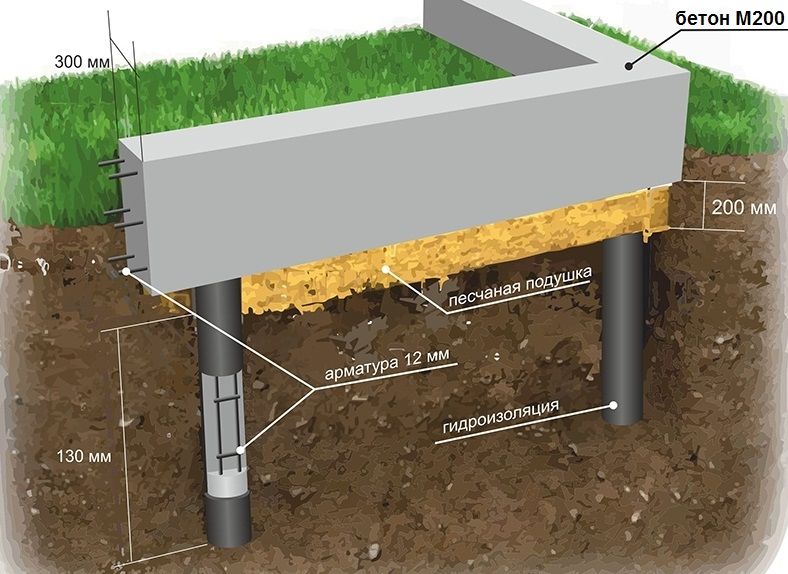

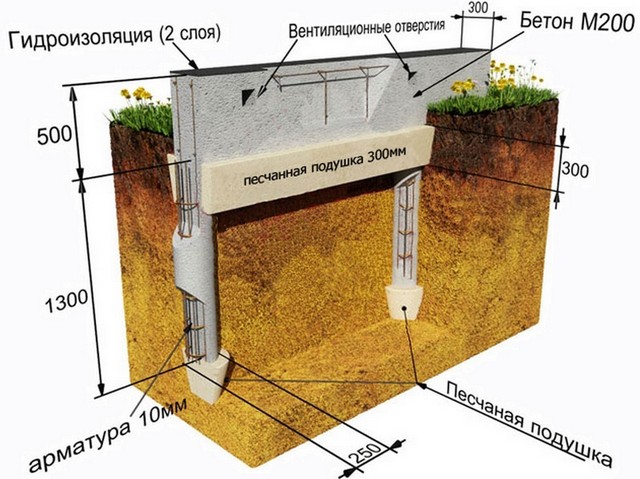

Буронабивные сваи устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.

Цена свайного фундамента

↑

Цена – штука непостоянная во времени и пространстве, но все же мы дадим пару цифр для ориентировки:

• свайно-винтовой фундамент для бани 5х6 в Московской области на сухой супеси – 35…45 тысяч рублей;
• свайно-винтовой фундамент для каркасного дома 8х10 с оголовками и обвязкой двутарвовой балкой (материалы + работа) на сухой супеси – 120…150 тысяч рублей.

Ростверк добавляет к цене фундамента еще 10…20% в зависимости от высоты и используемого материала.

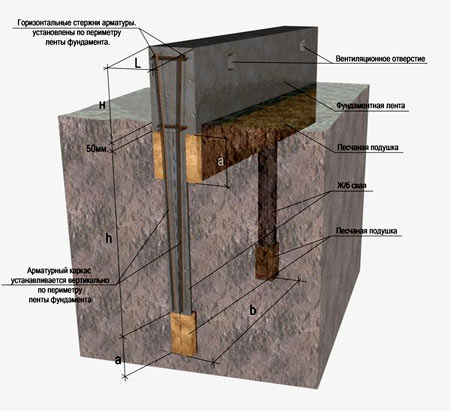

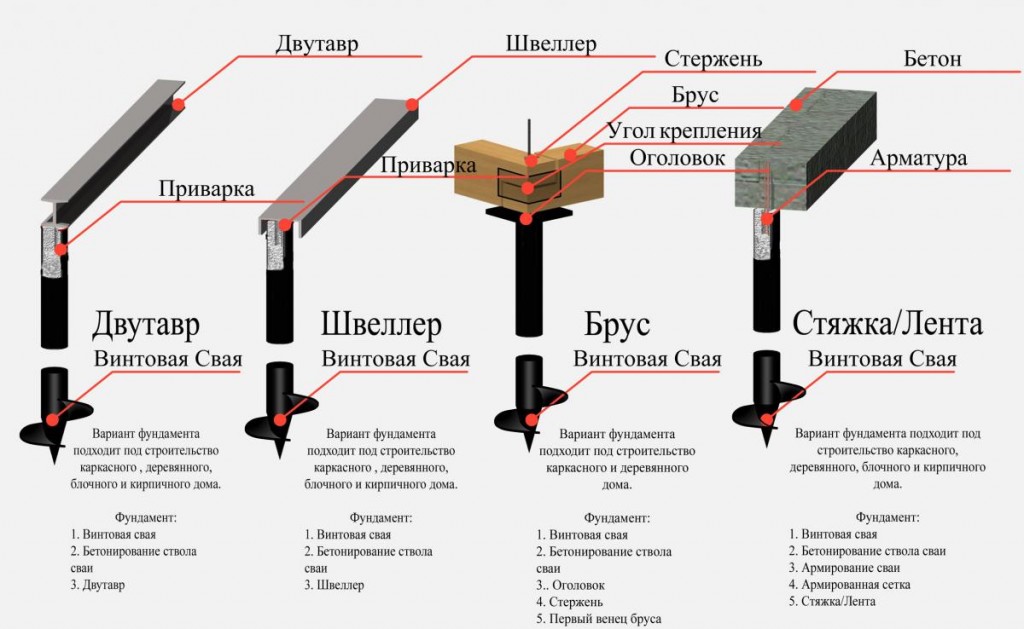

Для чего делают обвязку

Обвязка является конструктивным элементом свайного или столбчатого фундамента. Она жестко соединяет оголовки свай, и служит опорой для несущих стен и перегородок.

Изготавливают ростверк в виде ленты из металла, железобетона, бетона, бруса (для легких построек), объединяющей собой сваи.

Дом передает неравномерную несущую нагрузку, зависящую от расположения предметов быта, строительных и отделочных материалов. Нагрузка передается на обвязку, и благодаря ей равномерно распределяется на сваи.

Этап строительства обвязки является достаточно сложным и ответственным.

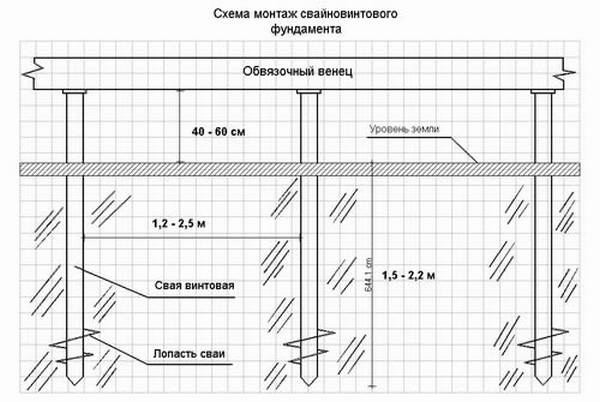

Этапы строительства и установки винтового фундамента

Технология обустройства такого основания проста и не требует рытья траншей. Пошагово:

1. Начинают работы с разметки земельного участка, устанавливая колышки по периметру – это будут места для ввинчивания опор.
2. Далее, натягивают шнур между ними – это контур будущего основания дома.
3. Далее вынимается грунт на 10-15 сантиметров под каждую опору, исходя из диаметра лопастей.
4. По разметке нужно ввинтить опоры в грунт. Для этой цели в верхней части сваи выполнены отверстия – в них вставляют лом или трубы (зависит от диаметра свай), они и будут рычагами для закручивания.
5. Свая должна вкручиваться строго перпендикулярно поверхности грунта. Полностью свая не вворачивается – остается некоторый запас.
6. Опоры делают одинаковыми по длине – излишки срезают болгаркой.

Во время работ очень важно проконтролировать перпендикулярность с помощью уровня.

После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции.

Далее, приваривается дополнительный элемент – оголовок. Именно на него будет установлена плита или же балка ростверка. При этом какие-либо перекосы недопустимы!

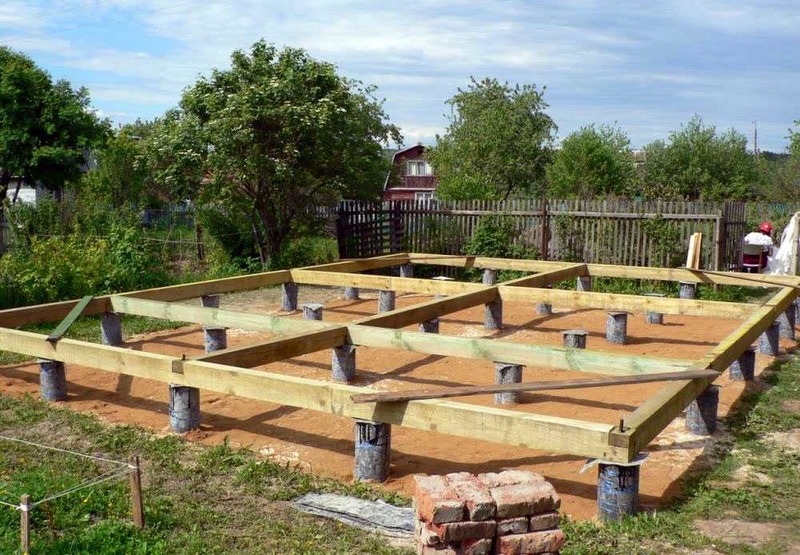

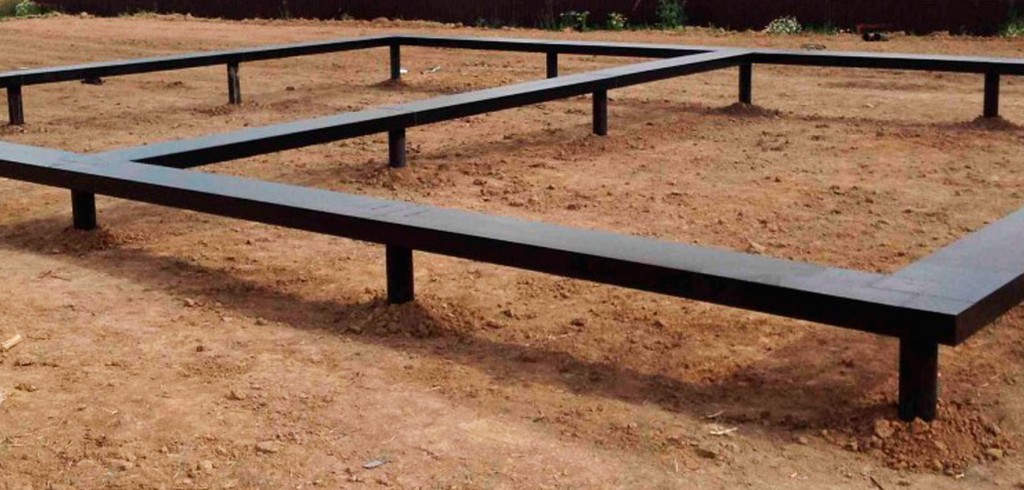

После уже производят обвязку, которая делается по деревянным или же металлическим перемычкам. В том или ином случае необходима обработка антисептиком или антикоррозийным средством соответственно.

При некотором опыте можно не прибегать к услугам специальных бригад, а выполнить работы своими руками – достаточно хотя бы раз посмотреть на то, как это правильно делается, а также иметь хотя бы минимальные строительные навыки.

Нюансы производства свай из железобетона

Особое внимание при покупке железобетонных изделий следует уделить их составу. Обычный бетон при воздействии агрессивной среды с повышенным содержанием минеральных солей подвергается разрушению. Природные грунтовые и поверхностные воды чаще всего не опасны, а угрозу представляет морская вода в сочетании с механическими воздействиями волн и льда. Посмотрите видео, как правильно монтировать сваи из железобетона.

При установке конструкций в сложных условиях следует отдавать предпочтение изделиям из сульфатостойкого портландцемента. Он легко выдерживает периодическое намокание, а также не разрушается при регулярном замораживании и оттаивании.

Способствует сохранению бетона и забивание основы для фундамента под наклоном. Такой прием позволяет снизить растягивающее напряжение материала и предотвратить его разрушение.

Грамотный выбор свай для фундамента на основе исследований участка с учетом характеристик грунта и параметров возводимого здания обеспечит его надежность и длительный срок службы.

Свайный фундамент. Плюсы и минусы

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

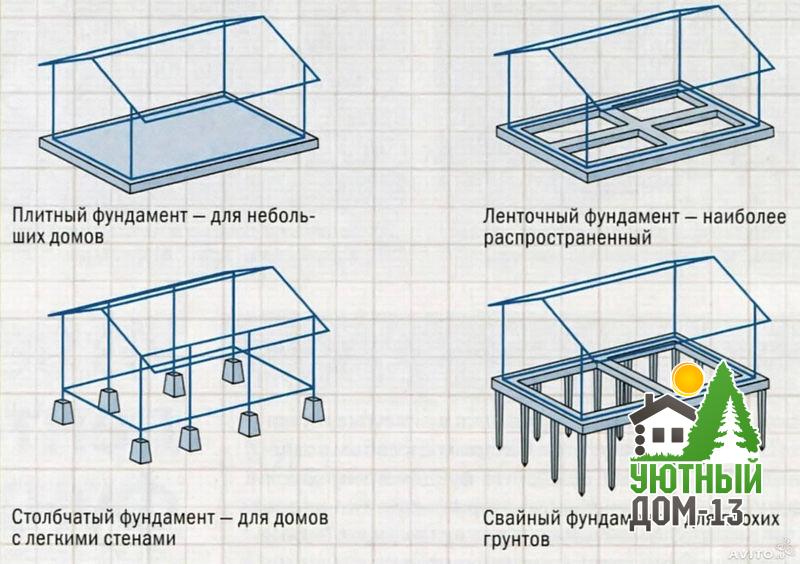

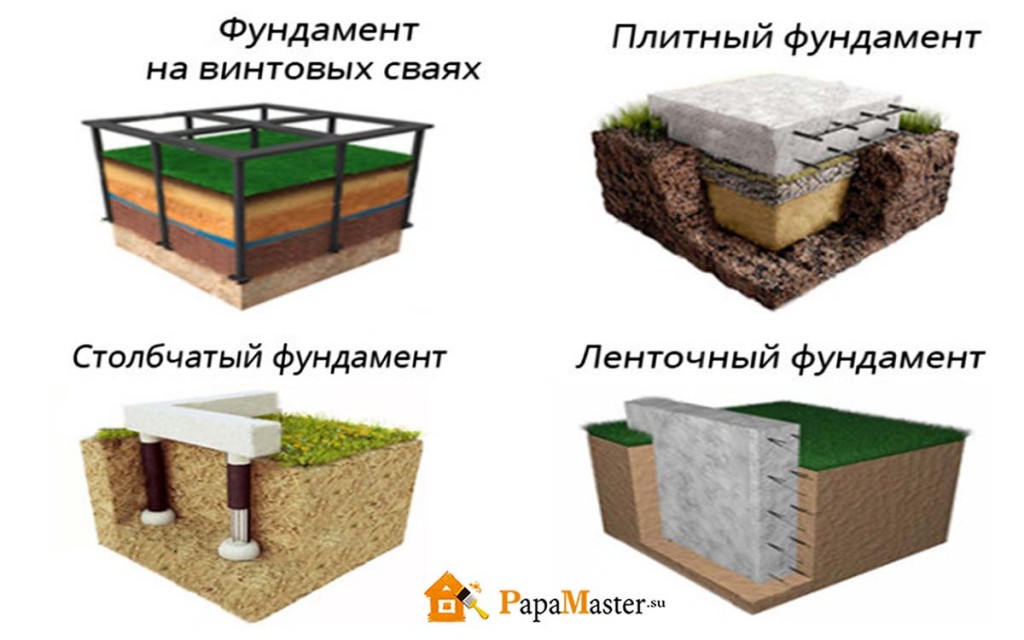

Какой фундамент выбрать?

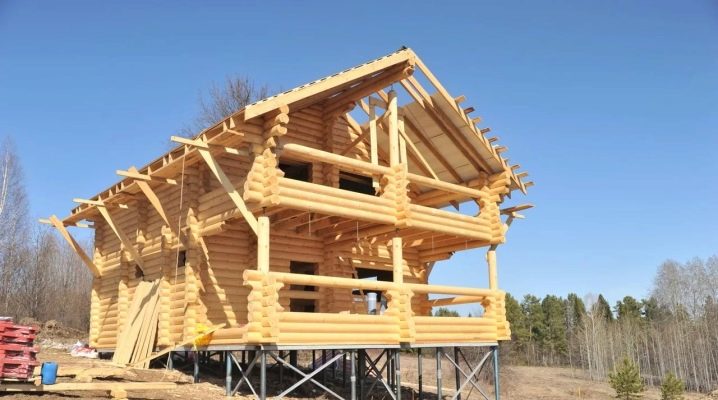

Деревянные конструкции хоть и имеют относительно небольшой вес, в сравнении с другими видами строений, также нуждаются в добротном фундаменте. Годятся ленточный, столбчатый, блочный и свайный виды фундаментов.

Блочный

Подходит под бань и летних домиков небольшого размера. Состоит из готовых блоков ФБС, устанавливаемых по периметру. Такой фундамент менее затратный, с его возведением вполне можно справиться самостоятельно.

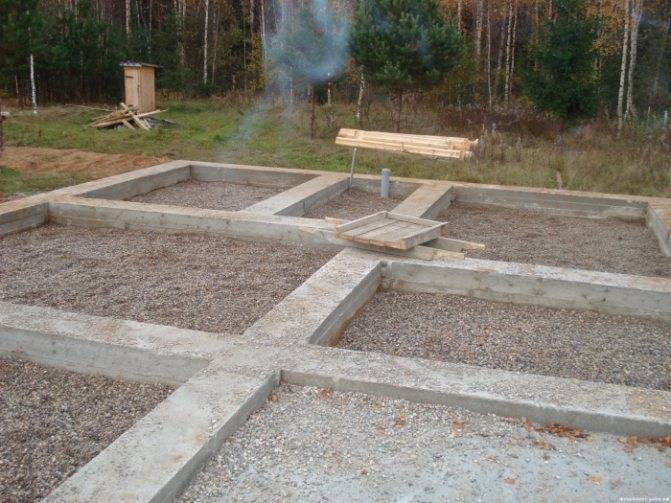

СтолбчатыйЛенточный

Подходит для домов с подвалами и цокольными этажами. Для деревянных конструкций до 2-х этажей применяют мелкозаглубленный фундамент (700 мм). Ленточный фундамент можно возводить на пучинистых грунтах. Ленточный фундамент представляет собой замкнутый контур (ленту) из железобетона, укладываемый под всеми несущими стенами здания. Распределяет вес строения по всему периметру, не допуская проседаний и перекосов.

Свайный

Для конструкций от 14 до 30 м2 можно делать блочный фундамент. Это намного быстрее и проще, чем ленточный. Его можно сделать буквально за несколько часов, после чего сразу можно приступать к постройке самой конструкции. Для сравнения: ленточный фундамент должен неделю постоять, прежде чем на нем можно будет возводить дом или баню. Кроме того, блочный фундамент дешевле ленточного в 2-3 раза. Однако под большие конструкции (больше 30м2) он не годится.

Классификация свай и свайных фундаментов

Сваи классифицируются по двум основным признакам: по характеру передачи нагрузки на грунт и по условиям изготовления свай.

По характеру передачи нагрузки на грунт сваи подразделяются на сваи-стойки и висячие сваи.

К сваям-стойкам относятся сваи, прорезающие толщу слабых грунтов и опирающиеся на практически несжимаемые скальные или малосжимаемые грунты. Свая-стойка практи­чески всю нагрузку на грунт передает через нижний конец, так как при малых вертикальных перемещениях сваи не возникают условия для проявления сил трения на ее боковой поверхности (рис. 11.2, а).

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Под действием продольного усилия N висячая свая получа­ет вертикальные перемещения, достаточные для возникновения сил трения между сваей и грунтом. В результате нагрузка на основание передается как боковой поверхностью сваи, так и ее нижним концом (рис. 11.2, б).

По условиям изготовления сваи делятся на две группы: сваи, изготовляемые заранее на заводе или полигоне (предварительно изготовленные) и затем погружаемые в грунт, и сваи, изготовля­емые на месте, в грунте.

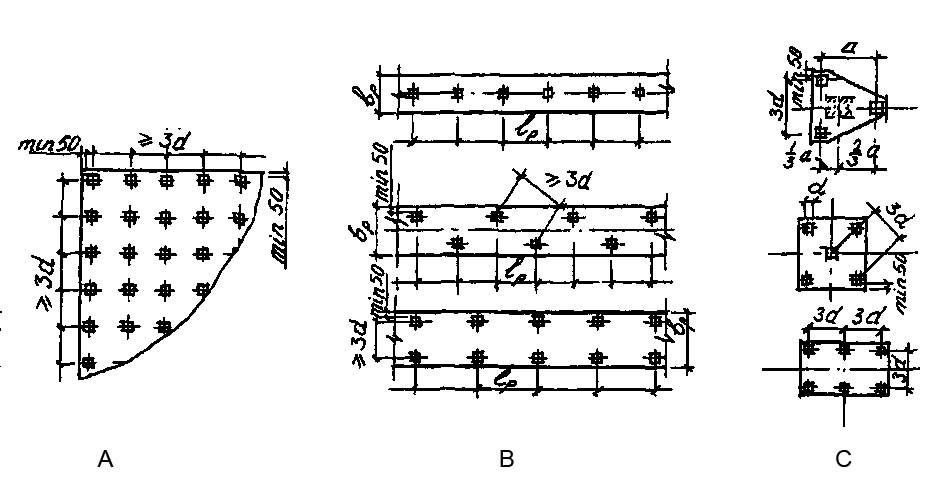

В зависимости от расположения свай в плане различают следу­ющие виды свайных фундаментов: одиночные сваи, свайные кусты, ленточные свайные фундаменты и сплошные свайные поля (рис. 11.3).

Одиночные сваиприменяют под отдельно стоящие опоры, когда несущей способности одной сваи достаточно для восприятия пере­даваемой на основание нагрузки.

Свайным кустом принято называть фундамент, состоящий из группы свай. Свайные кусты устраивают под колонны сооружений и опоры, передающие значительные вертикальные нагрузки.

Если сваи в фундаменте расположены в один или несколько рядов, то такой фундамент называют ленточным свайным фун­даментом. Ленточные свайные фундаменты устраивают под стены зданий и другие протяженные конструкции.

Рисунок 11.4 – Сечения железобетонных свай:

а — квадратной; б — квадратной с круглой полостью; в — круглой пус­тотелой; г — прямоугольной; д — тавровой; е — двутавровой

Если фундамент состоит из свай, расположенных в определен­ном порядке под всем сооружением, его называют сплошным свайным полем. Сплошные свайные поля устраивают под тяже­лые сооружения башенного типа, имеющие ограниченные размеры в плане.

Вопрос 3

Конструкции предварительно изготовленных свай. Сваи, погружа­емые в грунт в готовом виде, в зависимости от материала, из которого они изготовляются, подразделяются на железобетонные, деревянные, стальные и комбинированные.

Железобетонные сваи, получившие наибольшее распростра­нение в практике строительства, подразделяют:

Совет

по форме поперечного сечения — на квадратные, квадратные с круглой полостью, полые круглого сечения, прямоугольные, тав­ровые и двутавровые (рис. 11.4);

по форме продольного сечения — на призматические, цилинд­рические, с наклонными боковыми гранями (пирамидальные, трапе­цеидальные, ромбовидные), сваи с уширенной пятой (рис. 11.5);

по способу армирования — на сваи с ненапрягаемой и пред­варительно напряженной продольной арматурой, с поперечным армированием и без него;

по конструктивным особенностям — на сваи цельные и состав­ные.

Способы погружения предварительно изготовлен­ных свай в грунт. Применяют сле­дующие способы погруже­ния предварительно изгото­вленных свай в грунт: за­бивка, вибропогружение, вдавливание и ввинчивание.

Забивка свай в грунт осуществляется сваебойны­ми молотами.

Вибропогружение свай наиболее эффективно при насыщен­ных водой песках. В этом случае вертикальные колебания, создава­емые вибратором, передаются через сваю грунту, который раз­жижается, что приводит к резкому уменьшению сил трения на боковой поверхности сваи и она легко погружается в грунт.

Вдавливание свай осуществляется с помощью мощных гид­родомкратов и применяется тогда, когда нельзя использовать за­бивку или вибропогружение (устройство свайных фундаментов вблизи существующих сооружений или в грунтах, уплотняющихся под действием колебаний).

Ввинчивание свай, снабженных на конце винтовыми лопастя­ми (винтовые сваи), осуществляется особыми механизмами, назы­ваемыми кабестанами.

Вопрос 4

Какими особенностями обладает свайное основание?

Свайный фундамент обладает рядом особенностей:

• позволяет выполнять постройку дома непосредственно после погружения опор в грунт. Для этого необходимо срезать оголовок сваи по уровню и объединить все опоры ростверком;
• может сооружаться в любых климатических условиях, независимо от температуры окружающей среды. Универсальность технологии погружения опор позволяет сооружать свайное основание при любой погоде;
• отличается повышенным запасом прочности и высокой степенью надежности. Ведь у каждой сваи несущая способность подбирается с учетом массы строения и характера почвы.

Отсутствие усадки опор на протяжении длительного периода эксплуатации зданий также является существенной особенностью свайного фундамента.

Вывод

Как видим, свайно-винтовой фундамент вовсе не так уж прост и дешев, как частенько пишут. И применим далеко не во всех случаях строительства. Тем не менее, для тех, кто не боится приложить руки, его сооружение нередко оказывается проще и дешевле традиционного бетонного, а сам фундамент надежнее. Особенно это касается фундамента для небольшой своей бани, тут свайно-винтовой фундамент вне конкуренции. Еще он совершенно незаменим при сооружении причалов и эллингов для мелких плавсредств, для возведения небольших мостиков в частных владениях, беседок, нависающих над водой (см. рис. в начале статьи) и т.п.

На сваях имеет смысл возводить жилые дома с ограниченным сроком эксплуатации. Что касается пригодности свайно-винтового фундамента для заболоченных грунтов, плывунов и разного рода неудобий вроде косогоров, то в индивидуальном строительстве это преимущество весьма относительное, в гиблых местах не селятся. В целом, свайно-винтовой фундамент не строительная панацея и не эпохальное изобретение, но во многих случаях может выручить.

***

© 2012-2020

(Пока оценок нет)

• загородный дом
• камень и бетон
• строительные работы

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

Характеристики

Есть несколько видов винтовых свай, однако корректный их выбор зависит от качества, особенностей грунта на конкретном участке, от предполагаемой нагрузки, которая будет возлагаться на фундамент. Нередко бывает так, что во время возведения одного свайно-винтового основания используют сразу несколько видов винтовых свай. Такой способ строительства дает возможность распределить нагрузку максимально равномерно.

По типу наконечника

Этот элемент, гарантирующий относительно быстрое и легкое погружение в грунт, бывает литым или сварным. Первые разновидности имеют большую стоимость, поэтому их применяет при форс-мажорных обстоятельствах.

Они незаменимы, если работа ведется на плотной почве, включая районы вечномерзлых грунтов, тех, что содержат массивные включения природного либо искусственного происхождения. Винтовые сваи, оснащенные литым наконечником, проходят эти пласты легко и безо всякой деформации.

По количеству лопастей

Все конструкции отличаются количеством этих главнейших элементов. Винтовые сваи бывают одно- и многолопастными. Максимально возможное количество их на одном стволе — 6 штук. Однолопастные сваи предназначаются для работ на плотных грунтах, характеризующихся малой подвижностью.

Вторые можно считать универсалами, однако чаще они используются на слабых грунтах, обладающих малой несущей способностью, так как большее количество лопастей позволяет противостоять любым нагрузкам: вдавливающим, выдергивающим, горизонтальным. Эффективность обеспечивает грамотный подбор количества лопастей, их угла наклона и шага гибки.

По размеру лопастей

Изделия классифицируются и по этому критерию. Винтовые сваи бывают узколопастными или широколопастными. У последних видов диаметр как минимум в 1,5 раза больше данного параметра ствола. Они оптимальны для сооружения фундамента на слабых грунтах, где большая площадь опирания — главное требование, обеспечивающее основанию надежность и незыблемость.

Узколопастные изделия имеют свой «фронт работ» — крайне твердый, плотный либо промерзший грунт, так как ввинтить сваю с лопастями большого диаметра и не деформировать (или сломать) ее в таких условиях практически невозможно. Существует международный стандарт (ICC AC358), согласно ему диаметр лопастей должен умещаться в определенный диапазон, он составляет 200-350 мм. Настоятельно рекомендованная толщина их — 9,5-12,5 мм. Исключение — временные и легкие строения, там допускают лопасти толщиной 5 мм или меньше.

Этапы строительства и установки винтового фундамента

Технология обустройства такого основания проста и не требует рытья траншей. Пошагово:

1. Начинают работы с разметки земельного участка, устанавливая колышки по периметру – это будут места для ввинчивания опор.
2. Далее, натягивают шнур между ними – это контур будущего основания дома.
3. Далее вынимается грунт на 10-15 сантиметров под каждую опору, исходя из диаметра лопастей.
4. По разметке нужно ввинтить опоры в грунт. Для этой цели в верхней части сваи выполнены отверстия – в них вставляют лом или трубы (зависит от диаметра свай), они и будут рычагами для закручивания.
5. Свая должна вкручиваться строго перпендикулярно поверхности грунта. Полностью свая не вворачивается – остается некоторый запас.
6. Опоры делают одинаковыми по длине – излишки срезают болгаркой.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Во время работ очень важно проконтролировать перпендикулярность с помощью уровня. После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции

После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции.

Далее, приваривается дополнительный элемент – оголовок. Именно на него будет установлена плита или же балка ростверка. При этом какие-либо перекосы недопустимы!

После уже производят обвязку, которая делается по деревянным или же металлическим перемычкам. В том или ином случае необходима обработка антисептиком или антикоррозийным средством соответственно.

При некотором опыте можно не прибегать к услугам специальных бригад, а выполнить работы своими руками – достаточно хотя бы раз посмотреть на то, как это правильно делается, а также иметь хотя бы минимальные строительные навыки.
