Виды свайных фундаментов: ГОСТы, классификация свай и типы ростверков

Способы расчета

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований и предполагаемой нагрузки, которую они должны будут выдержать. В специализированных компаниях и проектных бюро можно заказать профессиональный сложный расчет свайно-винтовой основы, в который будут внесены различные параметры и особенности конструкции, а также учтена несущая способность почвы на участке, отведенном под постройку будущего дома. Мы же предлагаем воспользоваться упрощенным вариантом и провести расчет винтовых свай, опираясь на практический опыт устройства подобных сооружений.

Варианты ростверков для винтовых свай

Классификация свай

По методу погружения в грунт:

Сравнительная схема 4 видов свай

• Забивные, погружаемые в грунт без его выемки с помощью копровых молотов, вибропогружателей, свае-вдавливающих установок.
• Сваи-оболочки, заглубляемы с помощью вибропогружателей с выемкой грунта.
• Буровые железобетонные, устраиваемые в грунте методом бетонирования скважин.
• Винтовые металлические, вкручиваемые в грунт.

Основное применение в массовом строительстве имеют забивные железобетонные сваи. В ряде случаев допустимо использовать деревянные и металлические стальные забивные сваи.

По способу опоры на грунт:

Сравнение свай по способу опоры на грунт

• Сваи-стойки — опираются на скальные и малосжимаемые слои. Передают нагрузку через пяту сваи.
• Висячие сваи — опираются на сжимаемые слои. Передают нагрузку боковой поверхностью и пятой.

Далее рассматриваются виды свай по типу конструктивного исполнения.

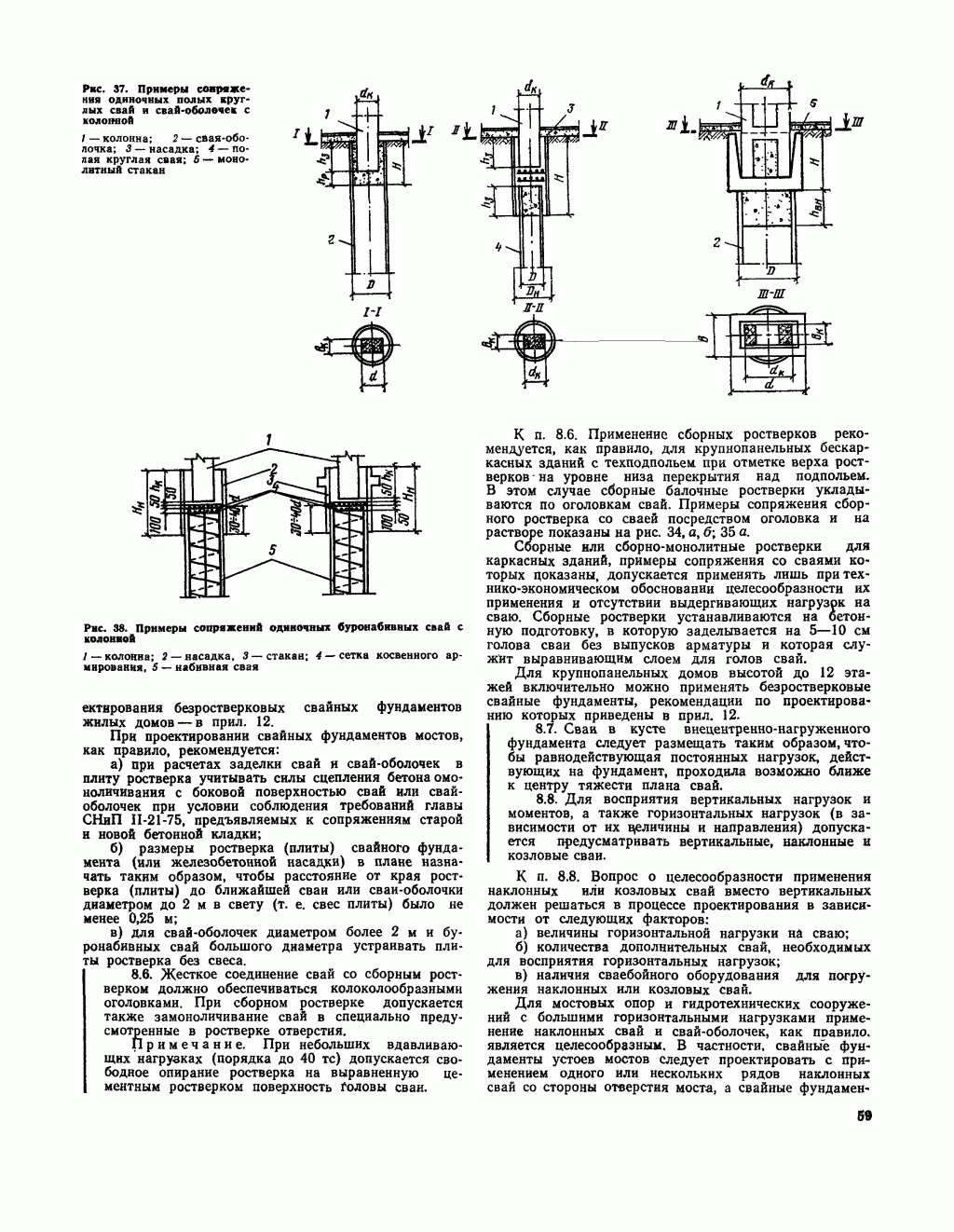

Виды свай и свайных фундаментов

Классификация ведется по видам, смотри раздел 6 СП 50-102-2003. В нем расписаны устройство свайного фундамента, его проектирование, а также виды свайных фундаментов.

По способу погружения они бывают:

1. Забивные или вдавливаемые. Готовые погружают прямо в грунт или в лидерные (предварительно подготовленные) скважины.

   По материалу – бетонные, железобетонные, стальные, деревянные.

   По армированию:

   с ненапрягаемой арматурой, установленной продольно и поперечными дистанцирующими отрезками арматуры;

   с предварительно напрягаемой продольной прутковой или канатной арматурой с поперечной арматурой или без нее.

   По конфигурации сечения:

   поперечного – прямоугольные, квадратные, круглые, двутавровые и тавровые, круглые или квадратные с круглой полостью.

   продольного – цилиндрические, призматические и с боковыми наклонными гранями – трапецеидальными, ромбовидными, пирамидальными;

   по конструкции – цельные и составные;

   по виду нижнего конца – с плоским концом, с заостренным, с объемным уширенным – булавовидным, полые с открытым или закрытым окончанием и с камуфлетными пятами – со взрывными полостями.

2. Железобетонные сваи-оболочки, погружаемые с полной или частичной выемкой грунта и не заполняемые бетоном. Могут быть и бетонируемые.
3. Набивные бетонные и железобетонные. Грунт отжимается в стороны, свая бетонируется.
4. Буровые бетонные и железобетонные. В пробуренную скважину:

   на растворе устанавливают готовые элементы;

   заливают бетон;

   устанавливают армирующий каркас и заливают бетон.

5. Винтовые. Стальная труба с винтом на конце.
6. Буровинтовые. Железобетонное изделие с винтом на конце вкручивается в грунт.

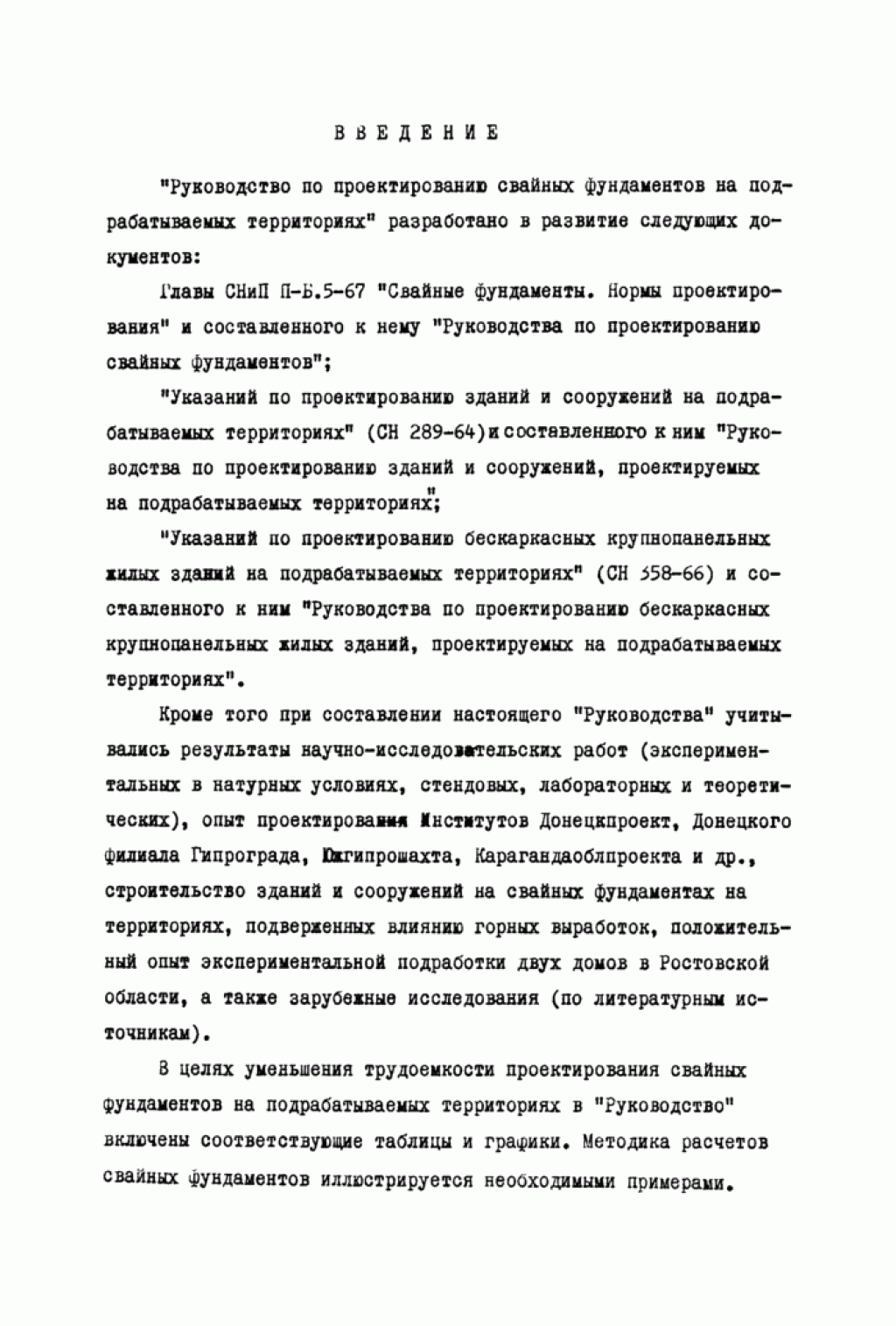

ГОСТы на свайные фундаменты

ГОСТы на свайные фундаменты и винтовые сваи в РФ заменены на СНиП и СНиП . Железобетонные сваи промышленного производства выпускаются по ГОСТ 19804-2012.

Свайно-ростверковое основание

При производстве свай применяется несколько стандартов:

• ГОСТ;
• ОСТ;
• ТУ.

Требования, предъявляемые нормативными документами к изделиям, учитывают характеристики грунтов, для которых они предназначаются. Выпускаемые по ГОСТ винтовые сваи подразделяются по своим конструктивным особенностям. Изделия группируют по:

• форме наконечника (открытые и завальцованные);
• форме, ширине и числу лопастей;
• способу применения.

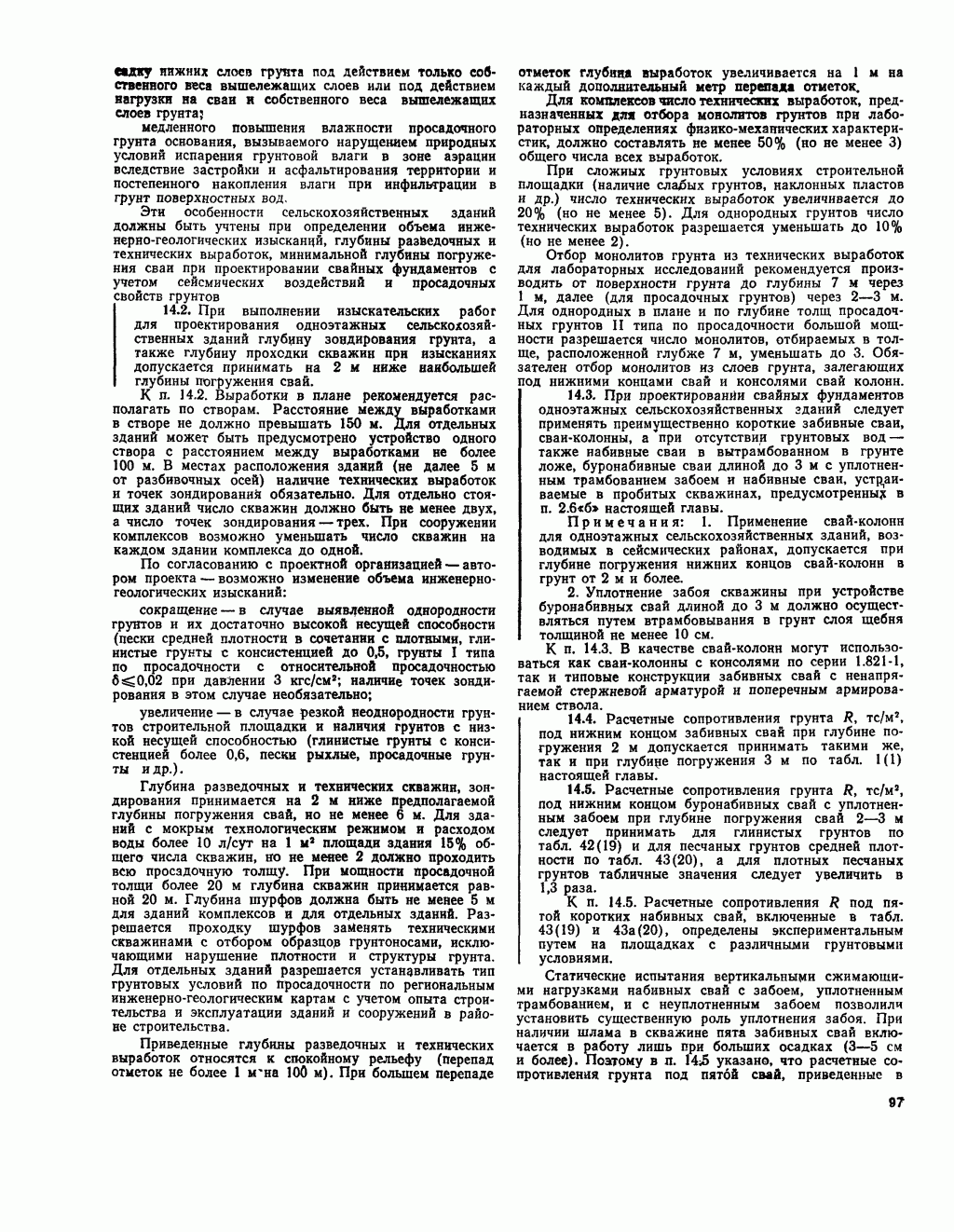

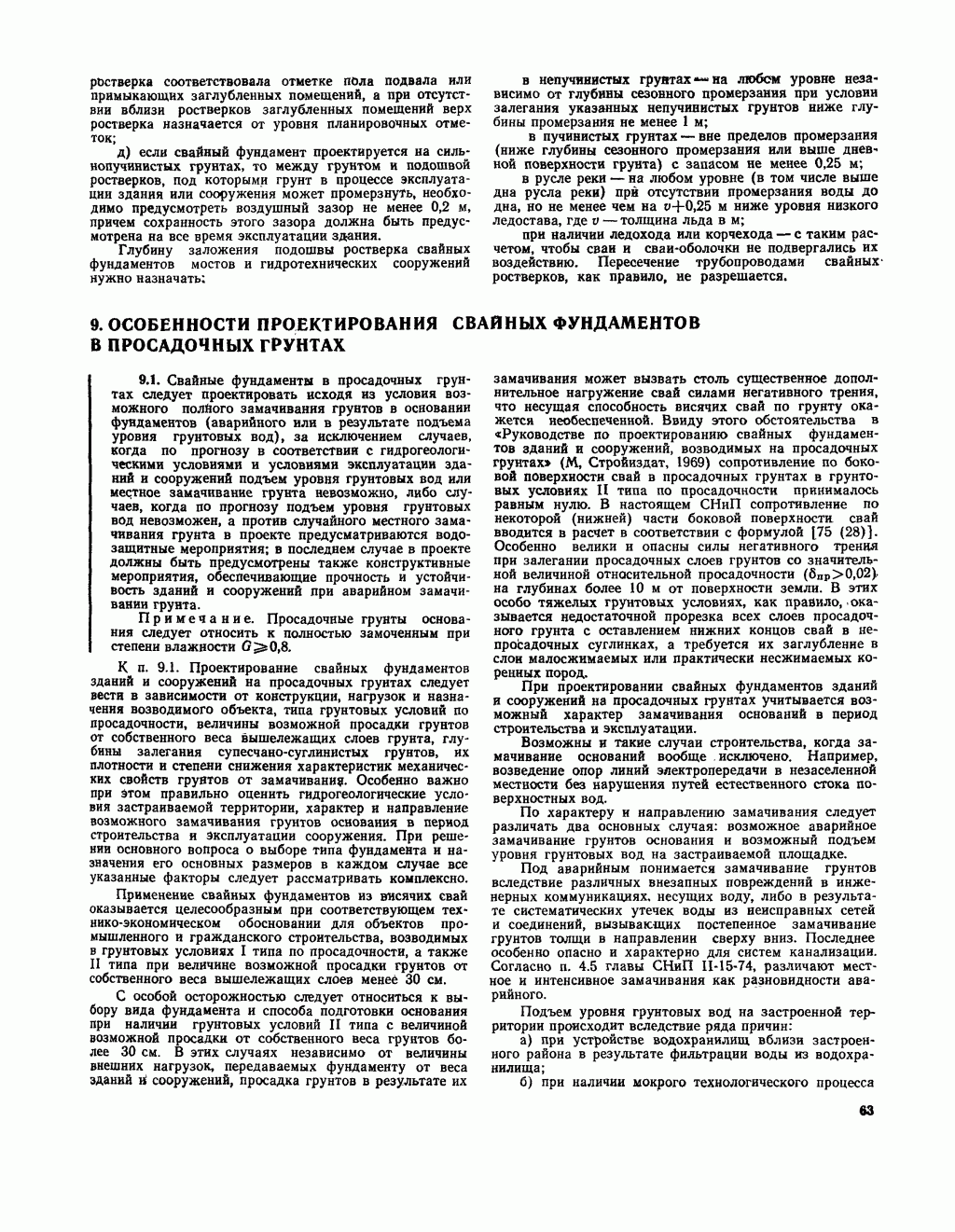

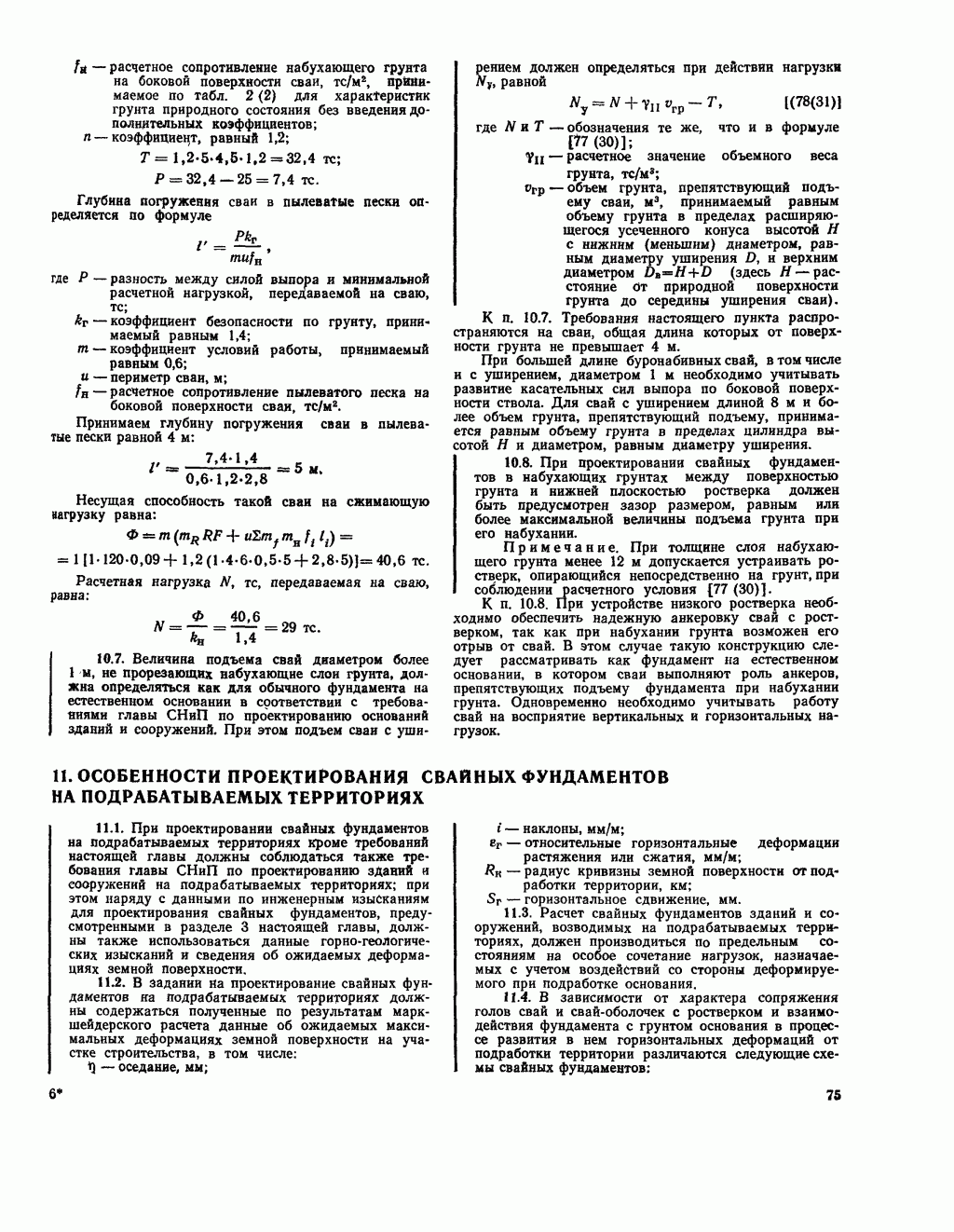

Порядок проектирования свайных фундаментов

На начальном этапе проектирования свайных фундаментов в обязательном порядке проводятся работы по инженерно-геологическим и гидрогеологическим изысканиям.

В бытовых условиях это предусматривает бурение или выкапывание исследовательского шурфа, глубина которого не может быть менее 2,5 метров. Проводить такие исследования лучше всего весной в период максимальной высоты грунтовых вод. В ходе исследования вы определите не только, какие виды грунтов расположены на разных горизонтах под вашим участком, но и на каком уровне поднимается вода на участке при весеннем повышении.

Перед строительством свайного фундамента внимательно изучите почву

В том случае, если вы зафиксируете высокий уровень грунтовых вод, то вам необходимо предпринять меры для защиты конструкции фундамента от коррозии.

 При подготовке проекта вам прежде всего необходимо определить количество свай для фундамента и их тип. Также необходимо определить их параметры, такие. Как длина и сечение. Кроме того, вычисляется и несущая способность свайного фундамента и каждой из его составных частей.

Исходные данные для проектирования свайного фундамента

Итак, перед тем как приступить к проектированию свайного фундамента, вы должны подготовить следующие исходные данные:

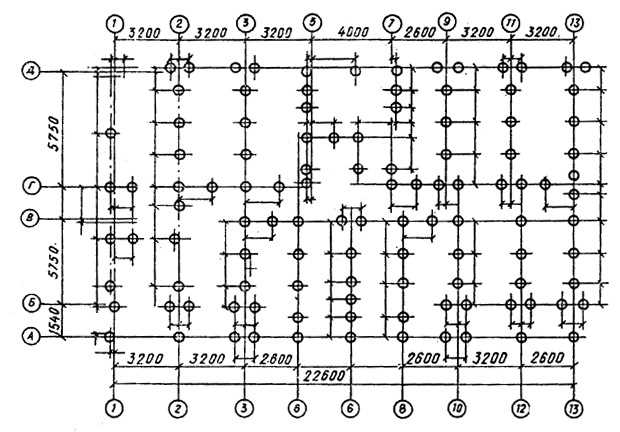

Схема расположения свай на участке

Результаты инженерно-геологического исследования на строительном участке,

• Генеральный план строительства с участком. Обычно он изготавливается в масштабе 1 к 2000 или 1 к 500. На нем должны быть обозначены контуры строящегося здания. Также на плане должны быть отмечены места пробуренных исследовательских шурфов и расстояния до ближайших зданий.
• Сведения о характеристиках грунтов на всех уровнях вашего строительного участка, а также сведения о состоянии грунтовых вод.
• Места расположения всех строений на площадке,
• Конструкция подвального помещения и цокольного этажа (если таковые будут присутствовать).
• Расчетные данные о всех нагрузках, которые будут оказываться на фундамент.
• Необходимость размещения в пространстве фундамента инженерных коммуникаций (например, водопровода, канализации, электрических кабелей или линий связи).

Конструкция винтовых свай

Винтовые сваи представляют собой отрезки металлической трубы с толщиной стенок от 4 мм.

Они выпускаются в готовом виде с различной длиной от 1,5 м до 5 м (и более). Одна сторона трубы снабжена заостренным конусообразным наконечником, на котором крепится спиралеобразная режущая лопасть.

Наконечники бывают литые, изготавливающиеся как отдельный узел вместе с лопастью и привариваемые к трубе в готовом виде. Также есть сварные наконечники, представляющие собой соединенные лепестки, вырезанные из этой же трубы. Лопасти в этом случае привариваются отдельно.

Литые наконечники используются для более плотных грунтов, имеющих твердые включения.

Сварные наконечники используются на относительно мягких грунтах, так как при погружении в плотные слои они могут разрушиться и свая будет испорчена.

Для погружения на верхней части сваи имеется технологическое отверстие, в которое продевают лом.

На него одевают отрезки трубы, которые используют как длинные рычаги при вращении сваи. Один человек должен стоять у ствола и корректировать его положение, а другие вращают ствол и погружают его в грунт.

Установка с помощью строительных машин проходит гораздо быстрее, точнее и практически без отказов.

Важно заранее составить схему погружения, в которой будет отображена последовательность установки свай.

Иначе возможно возникновение ситуации, когда крайние опоры установлены, а к внутренним техника не может подойти.

ВАЖНО! Реверс сваи при установке недопустим. Также запрещается погружать сваю в ту же лунку, откуда только что извлечена другая опора. Лопасти сильно разрыхляют грунт, который теряет свою плотность и требует довольно большого времени на восстановление.

Преимущества забивных железобетонных свай

Несколько слов о преимуществах и недостатках забивных опор:

Винтовые металлические или забивные ж/б сваи — что выбрать?

Этот вопрос появляется у многих, кто выбрал основание для дома — сваи, но ещё не определился с их видом. Начнём сравнение с винтовых свай (назовём их ВС).

• На них можно ставить любые деревянные дома — из крупного бревна, каркасно-бревенчатые, брусовые и др. Разница заключается в несущей способности. У металлических опор она в 2 раза ниже. При этом, сэкономить на количестве не получится — шаг при проектировании одинаковый. ВС больше подходят для лёгких конструкций: хозяйственных построек, бань, гаражей. Что касается материала, то ВС подвержены коррозии, следовательно, прослужат меньше забивных.
• Когда речь идёт о строительстве большого бревенчатого коттеджа, рекомендуем остановиться на забивных ж/б опорах. Каждая из них выдерживает от 9 до 60 тонн в зависимости от сечения, в то время как винтовая не больше 10 тонн.
• Установка ВС при сильно кислой почве может быть опасной из-за быстрой коррозии. Зато при обводненной и почве с резким перепадом высоты предпочтительнее именно этот вариант, так как ж/б конструкции могут просесть глубже из-за узкого основания.
• Разница в монтаже следующая: для забивных нужно обязательно использовать спецтехнику, в том числе и для доставки. ВС можно устанавливать ручным и электромеханическим способом, иногда ямобуром. Это единственный доступный вариант, если к участку нет проезда или доступ крупной техники затруднён.

Компания «Изба» изготовит для вас любой вид свайного фундамента, в зависимости от веса сруба, типа грунта и личных предпочтений. Мы предоставляем гарантию не только на сруб, но и на фундамент, поэтому работать с нами надёжно.
