6. Технология и организация свайных paбот.

Вопросы, затрагиваемые в ПУЭ

Регламентирование порядка эксплуатации различных видов защитных систем может быть представлено в виде определённого набора требований, касающихся обустройства отдельных конструкций.

Согласно им, функциональная готовность контуров заземления, в состав которых входит целый набор конструктивных элементов, должна подтверждаться следующими техническими данными:

• Описание конструкции и состава защитных устройств, применяемых в действующих электроустановках;
• Формулы для расчета их размеров, а также нормы сопротивления заземляющих устройств (ЗУ);
• Таблицы с корректировочными коэффициентами, позволяющими вводить поправки на качество и состояние грунта в месте размещения контура (с учётом материала отдельных элементов);
• Порядок организации и проведения контрольных испытаний, имеющихся у систем заземления.

На заметку. Наличие документально подтверждённых данных о рабочих характеристиках и надёжности функционирования контура заземления частного дома, например, позволит исключить вероятность поражения электрическим током животных и жильцов.

При его обустройстве предписывается действовать в строгом соответствии с ПУЭ, а также соблюдать все требования, касающиеся эксплуатации данного защитного устройства.

погружения готовых свай.

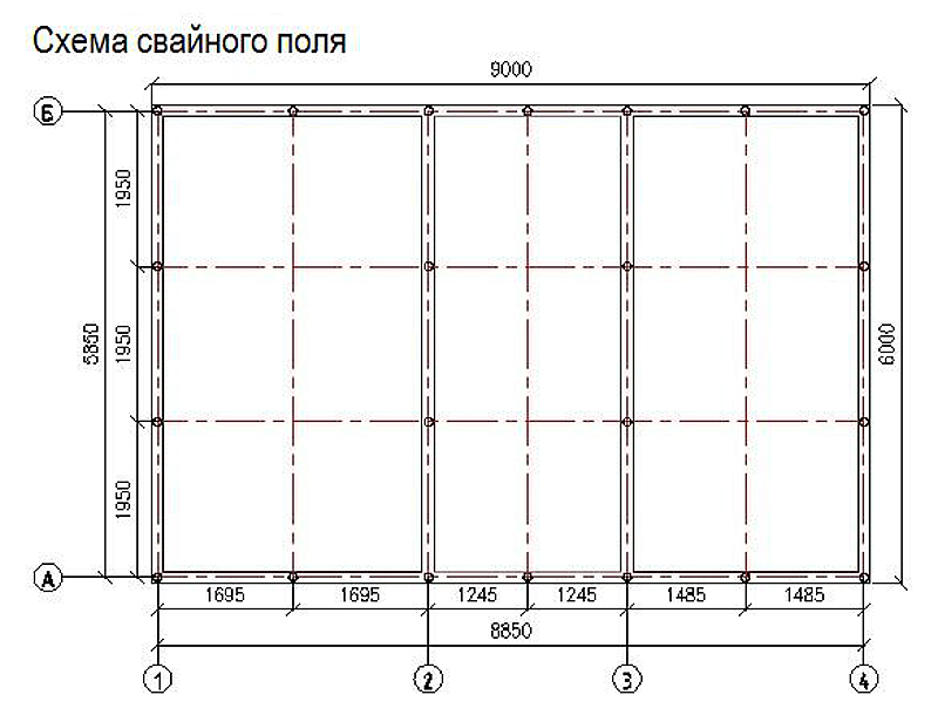

Забивку свай выполняют в соответствии с исполнитель­ной схемой свайного поля при наличии проекта производства работ. Данные о погружении свай необходимо записывать в «Журнал забивки свай». В состав основных работ входят:

-перемещение копра и копровой установки к месту погружения свай (сваи);

— строповка и подтягивание сваи к копру;

— установка сваи на точку погружения и выверка правильности

её положения;

— закрепление на свае наголовника;

— установка погружателя и расстроповка сваи;

— погружение сваи с выверкой её положения;

— снятие погружателя /молота/ и наголовника с погруженной сваи;

— срубка не до погруженной части свай.

Забивку свай начинают с погружения контрольных свай, расположенных за пределами свайного поля. Погружение свай производится до проектной отметки или проектного отказа. Погружение свай до проектной отметки возможно только, когда под остриём сваи залегают слабые грунты, а несущая способность сваи не превышает 20 т. В большинстве случаев сваи забиваются до проектного отказа. Отказ — это расчетная величина погру­жения сваи от определенного количества ударов (залога, обычно 10 ударов). Для вибропогружения и забивке молотами двойного действия отказ определяется величиной погружения сваи за 1-2 минуты работы установок. Определяют отказ с помощью нивелиров и специальных приборов — отказомеров.

С целью сокращения времени для разворотов и перемещения копров и копровых установок необходимо применять схему движения с минимальными затратами времени на холостые хода и выби­рать места стоянки агрегата, позволяющие погружать с одной стоянки несколько свай.

На рис. 2 показана схема передвижения сваебойного аг­регата при забивке свай фундамента многоэтажного жилого дама. Копровая установка на базе экскаватора с управляемой стрелой.

Рис.2 Схема забивки свай сваебойным агрегатом на базе экскаватора.

а) схема движения сваебойного агрегата:

1) положение агрегата;

2) путь движения;

3) забитые сваи.

б) вид по I-I

1) базовая машина экскаватор Э-652;

2) копровая мачта;

3) молот;

4) свая.

Активное заземление строительных лесов

В принципе вышеописанная система чаще всего используется и зарекомендовала себя самым отличным образом. Однако бывают ситуации, когда естественного заземлителя нет. Именно в этом случае и используют активную систему.

Заключается она в том, что в землю рядом с лесами на глубину примерно 300 метров забиваются трубы, диаметр и длина которых зависит от конструкции лесов. Стойки с заземлителем соединяются посредством специального металлического шнура.

Необходимое количество заземлителей, глубина на которой они устанавливаются и расстояние между ними рассчитываются на основе сопротивления грунта.

Как рассчитать контур заземления: пошаговая инструкция

Проект создается в несколько этапов.

Шаг №1. Выбор материала

Металл и его профиль выбирают по вышеприведенной таблице При изготовлении используют те материалы, которые имеются в наличии или проще всего приобрести в конкретной местности. Главное условие — соблюсти требуемое сечение.

Шаг №2. Определение конструкции

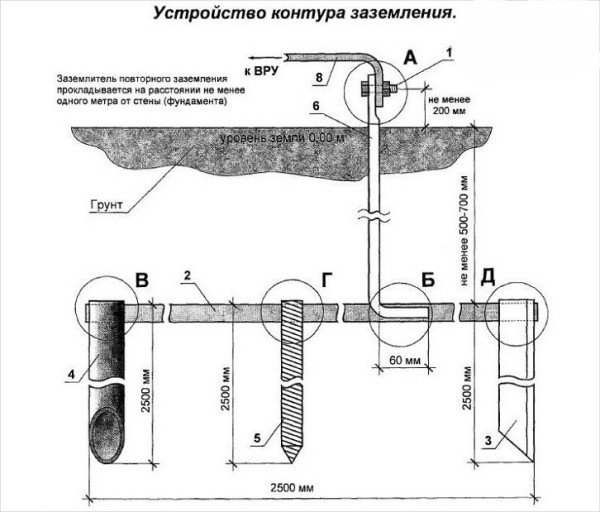

Здесь задаемся:

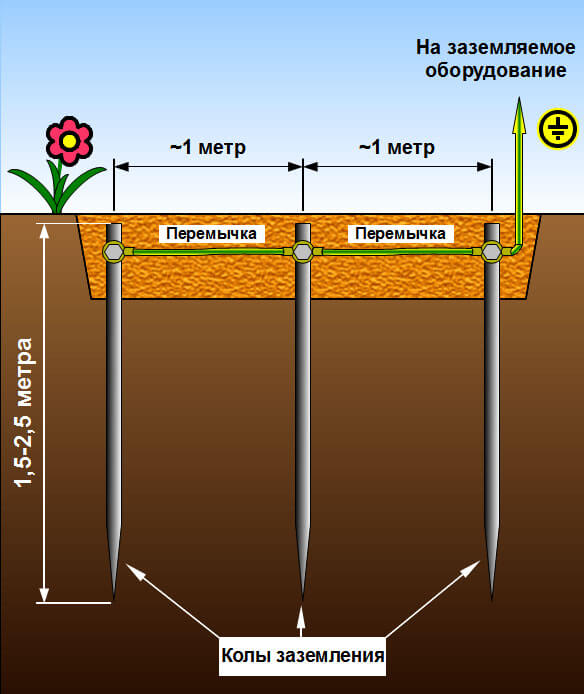

• глубиной забивки вертикальных заземлителей H;
• расстоянием между ними D;
• их количеством N.

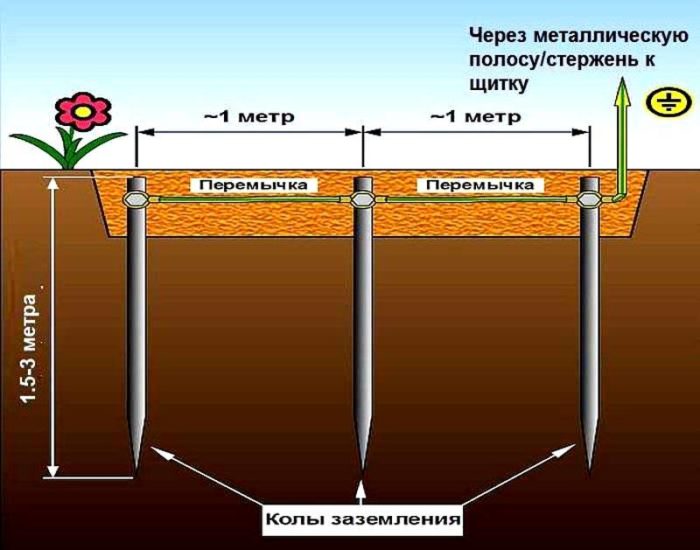

Расчет предполагает их расположение в линию, а не треугольником, когда увеличивается зона экранирования. Но при необходимости этот вариант можно легко пересчитать.

Направление линии выбирается с учетом местных условий так, чтобы она не пересекалась с другим магистралями, например, канализацией, водопроводом, подводом газа.

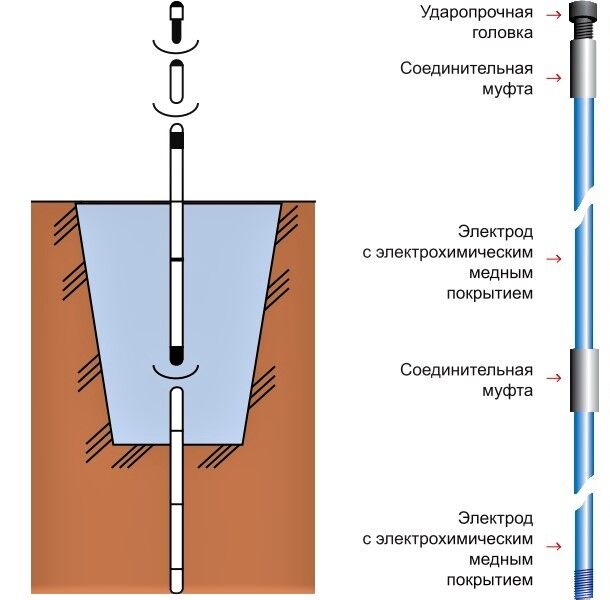

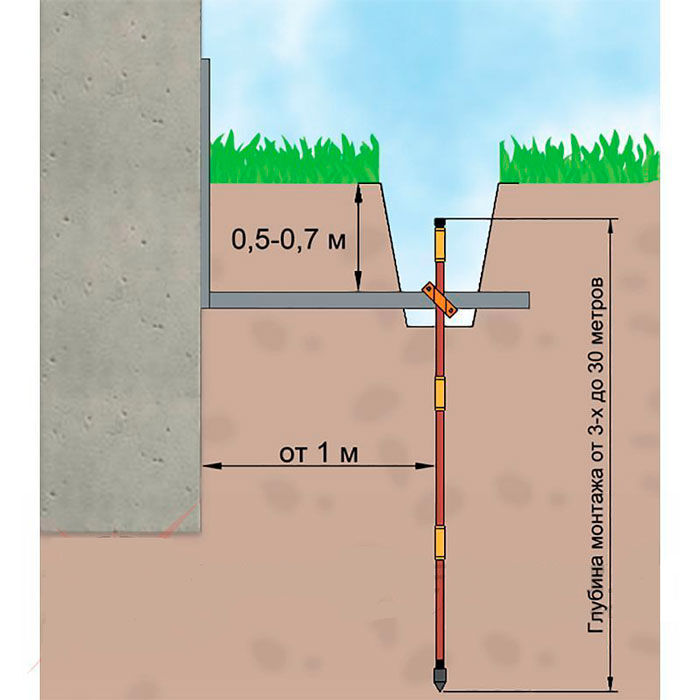

Глубину забивки определяют опытным путем на одном контрольном экземпляре. Для него выкапывают ямку глубиной 0,7 метра и в нее загоняют пробный стержень.

При этом оценивают затрачиваемое усилие и особенности технологии. Если залить в ямку ведро воды и дать ее впитаться в грунт хотя бы полчаса, то забивка потребует меньших физических усилий.

Рекомендуемая длина для опытного образца обычно составляет 2-2,5 метра. Короче стержни делают только для очень плотных почв.

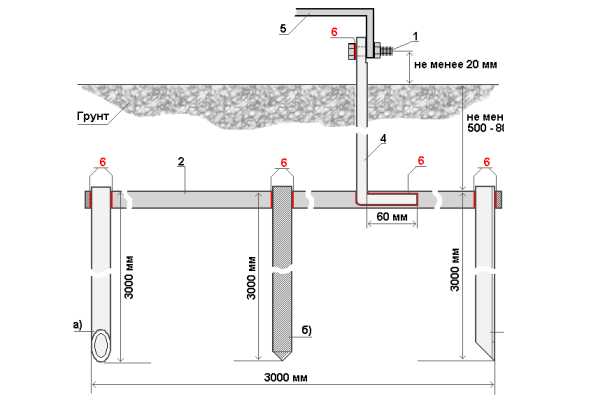

Расстояние между вертикальными электродами выбирают кратно их длине: это позволяет лучше учитывать коэффициенты взаимного влияния.

Количество вертикальных заземлителей определяет длину соединительной полосы с учетом участка подвода к дому, а ее характеристики тоже закладывают при расчете конструкции.

Когда конфигурация и размеры выбраны, то приступают к следующему этапу.

Шаг №3. Расчет электрического сопротивления выбранного контура

Вычисления по математическим формулам позволяют предварительно оценить собираемую конструкцию. Если она укладывается в норматив, то можно приступать к ее изготовлению. В противном случае вносятся коррективы схемы увеличением числа электродов, их заглублением или повышением расстояний.

Вначале считают сопротивление одиночных заземлителей с учетом их формы и способа заглубления.

Когда расчет выполнен и проверен, то приступают к определению специальных коэффициентов использования. Они учитывают степень экранирования и взаимного влияния электродов.

Привожу их наиболее распространенную часть таблицей.

После определения коэффициентов влияния можно приступать к общему расчету сопротивления заземляющего устройства. Привожу формулу.

Полученный результат может уложиться в нормируемые 30 Ом или быть выше. Если он не удовлетворяет требованиям ПУЭ, то потребуется что-то добавить в конструкцию или изменить размеры. После этого необходимо сделать новый расчет и добиться положительного результата.

Вычисления можно вести вручную по формулам на бумаге или воспользоваться онлайн калькулятором, приложенным ниже.

Просчитав несколько вариантов исполнения заземлительной конструкции, вы хорошо запомните ее особенности, поймете технологию сборки. А это поможет избежать ошибок и создать надежное устройство для длительной эксплуатации.

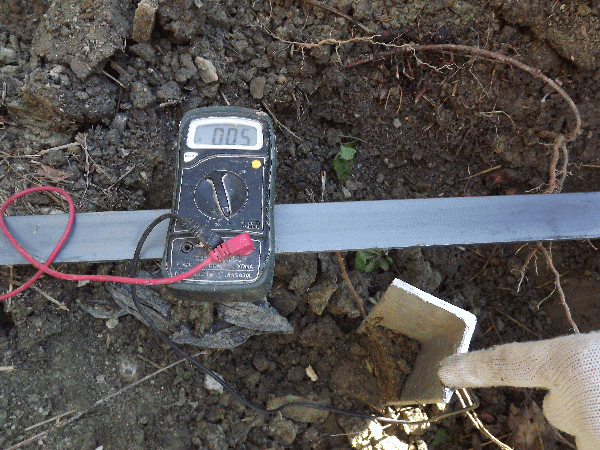

Как измерить сопротивление заземления?

Чтобы измерить сопротивление заземляющего контура используется специальный прибор для измерения сопротивления заземления. Один конец такого прибора подсоединяется к выводу заземляющего контура, а другой конец к технологическому установленному штырю. После этого смотрят реальные показания заземляющего контура.

Важно знать при этом, что сопротивление заземления для частного дома, который обслуживается воздушной линией электропередач подающей 220 Вольт, должно быть не более 30 Ом.

• Монтаж заземления в камне или скале: советы ⇓

⇒ Делать заземляющий контур рекомендуется, как можно дальше от жилого строения. В таком случае возле дома не будет создаваться опасная зона «шагового» напряжения.

⇒ Перед установкой заземления, рекомендуется проверить, чтобы и у соседей также было бы рабочее заземление. В противном случае может получиться так, что после монтажа заземляющего контура «земля» приходящая в дом будет иметь меньшее по значению сопротивление, поскольку весь ток будет «перетекать» на установленный возле дома заземлитель.

⇒ Если применяется стандартная схема заземления, то желательно использовать только сварку для соединения всех элементов заземляющего контура. В противном случае, уже через небольшой промежуток времени, болты, которыми соединялись конструктивные элементы заземления, могут окислиться, а сопротивление заземления при этом резко подпрыгнет вверх и толку от него будет мало.

Как видно из всего сказанного, заземление в камне или скале сделать совсем не сложно, главное придерживаться правильной технологии и знать, как делается заземление в камне или скале.

Оценить статью и поделиться ссылкой:

Можно ли сделать заземление на винтовых сваях | Город свай

Построить собственный дом — это не только мечта многих жителей мегаполисов, но и реальная потребность множества людей, не имеющих собственного жилья. При этом возведенный дом должен быть максимально безопасен для его жильцов. Учитывая, что современное жилище — это большое количество различного оборудования, которое функционирует от электричества, а отдельно стоящий дом в большей степени подвергается воздействию окружающей среды окружающей среды, то связанные с этим риски значительно возрастают.

Это могут быть перепады напряжения вкупе с короткими замыканиями, которые могут не только испортить бытовую технику, но и стать причиной пожара и даже нести угрозу человеческой жизни. Именно поэтому рекомендуется обязательное проведение мероприятий, связанных с организацией электробезопасности, в частности устройство в частных домах, в том числе на винтовых сваях, системы заземления. Важно понимать, что заземление в доме на винтовых сваях — это отдельная конструкция, но никак не подсоединение заземляющего провода к свайному полю фундамента.

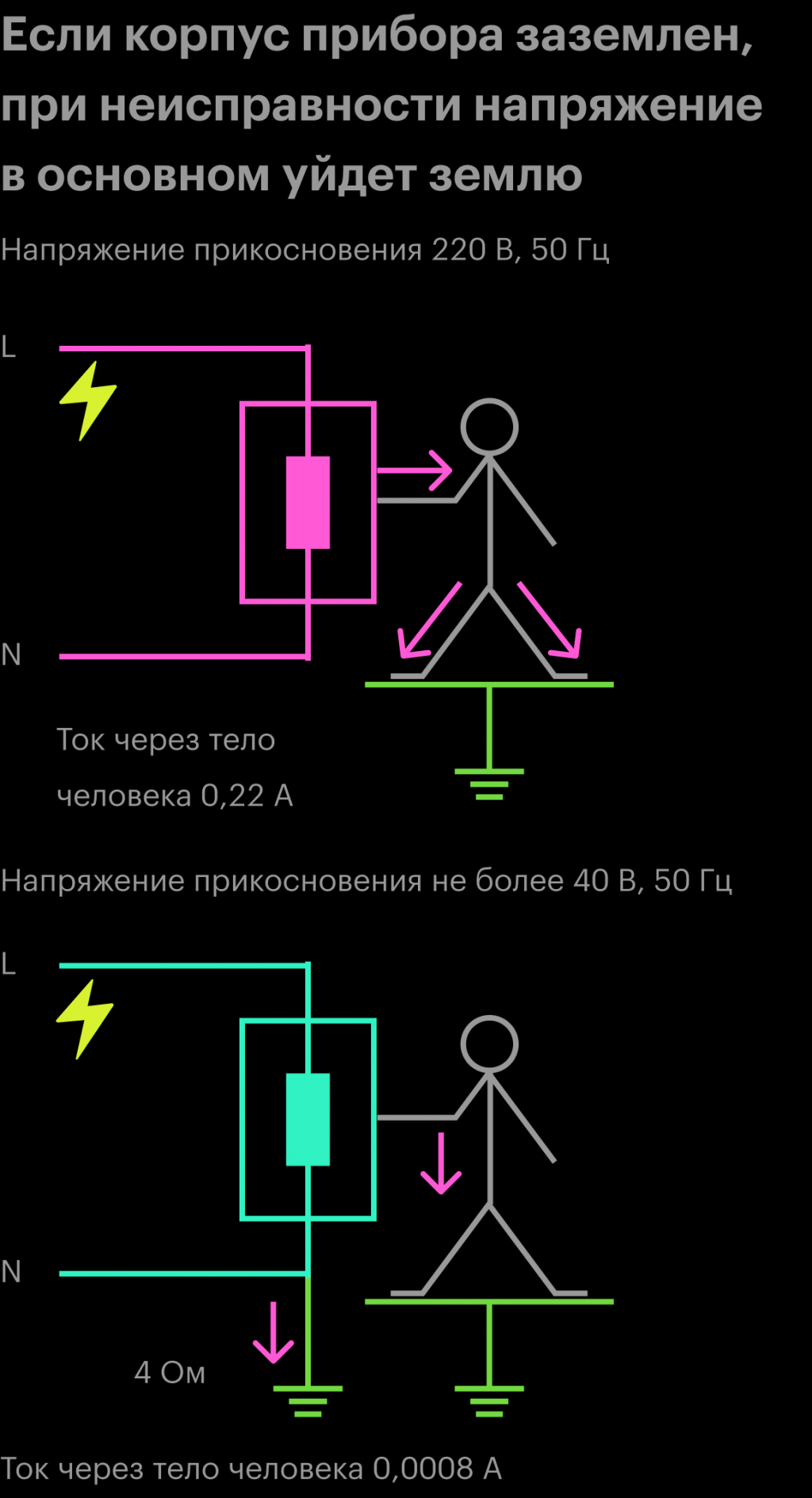

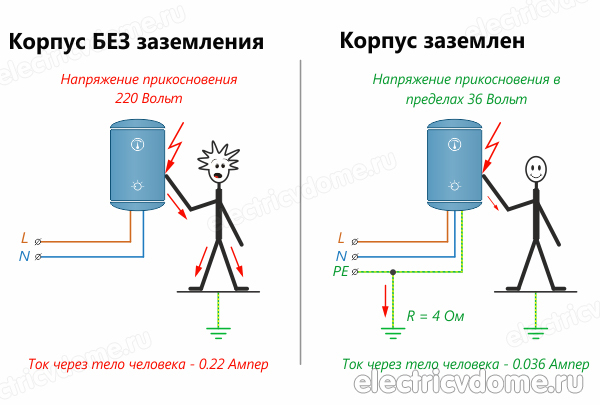

Система заземления — что это такое?

Если говорить доступным человеческим языком, то поскольку ток в соответствии с законами физики, всегда ищет путь наименьшего сопротивления, то выходит, что чем меньше сопротивление устройства заземления, тем лучше. Устройство становится своеобразной ловушкой для электротока. То есть минуя человека, (1000 Oм), как источник большего сопротивления он пойдет на заземляющий контур (10 Ом).

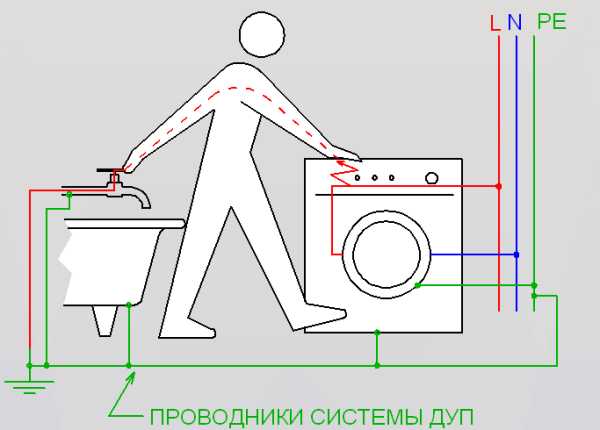

Поскольку при современном монтаже электропроводки в обязательном порядке устанавливаются элементы защиты, такие как автоматические выключатели или дифференциальные автоматические выключатели, то в случае пробоя изоляции или же замыкания на заземленный корпус срабатывает защита и линия обесточивается.

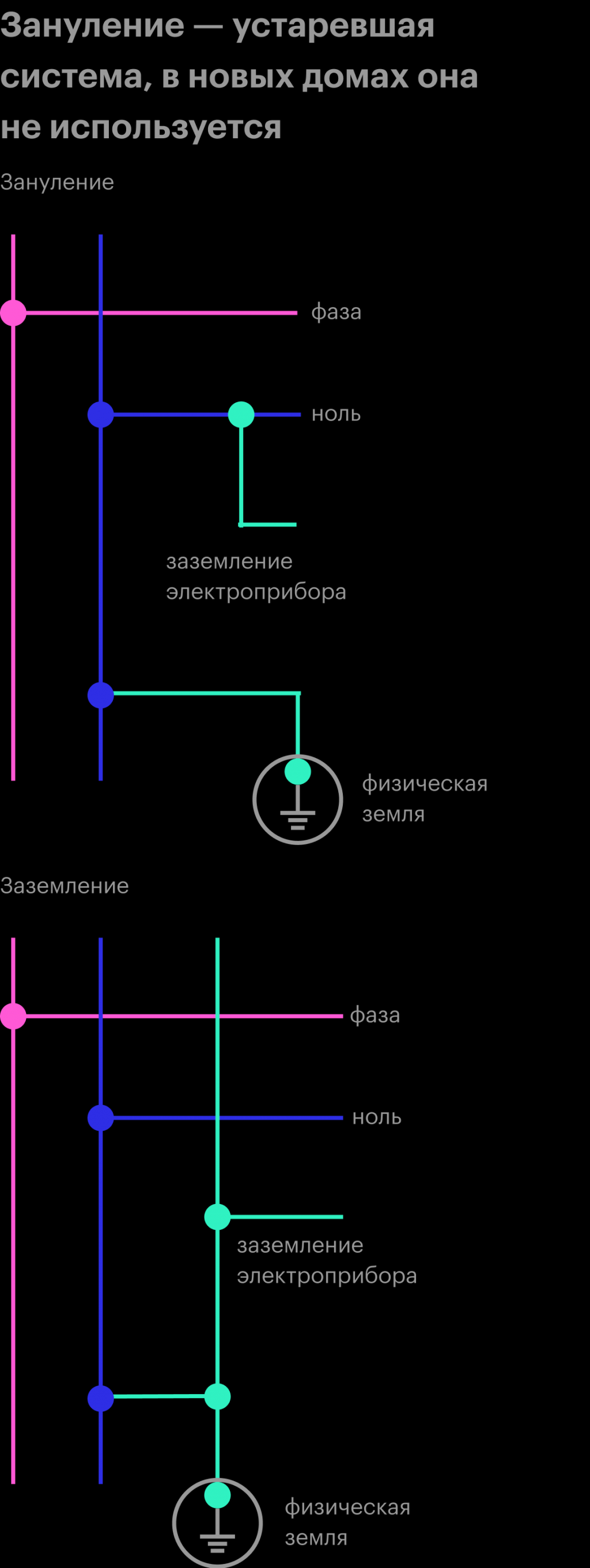

В городских квартирах используется, как правило, защитное зануление, однако на даче или же в частном домовладении такую защиту практически не используют из-за отсутствия технических условий. В этом случае на помощь приходит защитное заземление.

В качестве варианта устройства контура может рассматриваться защитное заземление с использованием винтовых свай.

Заземление с использованием винтовых свай

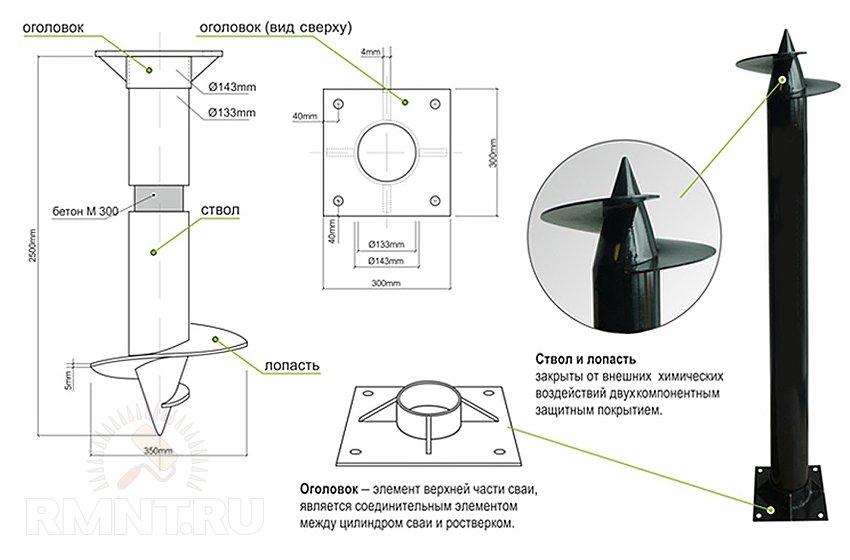

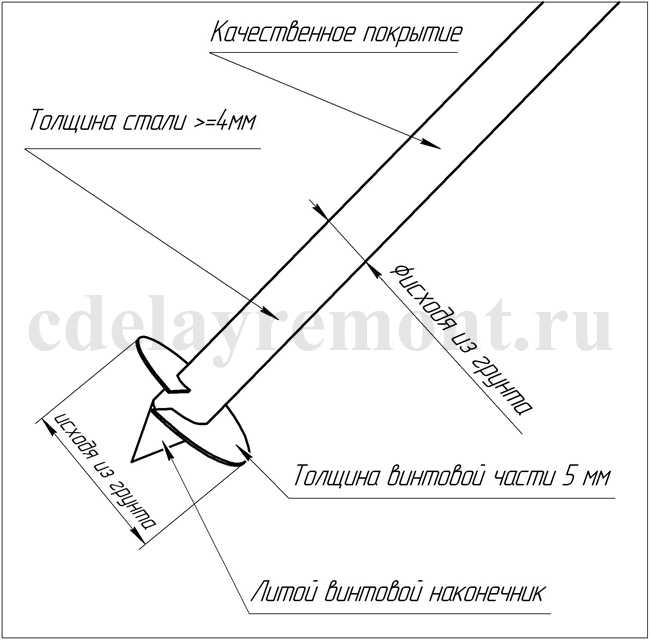

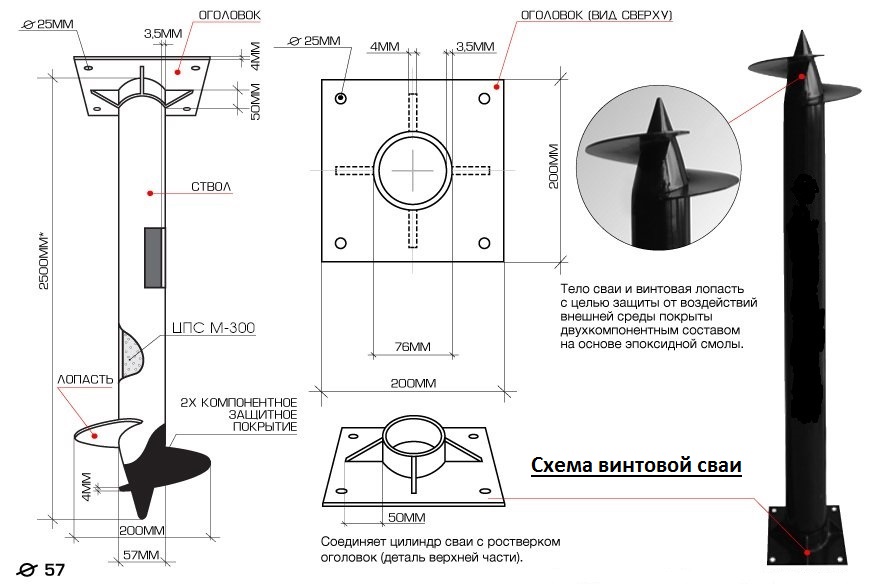

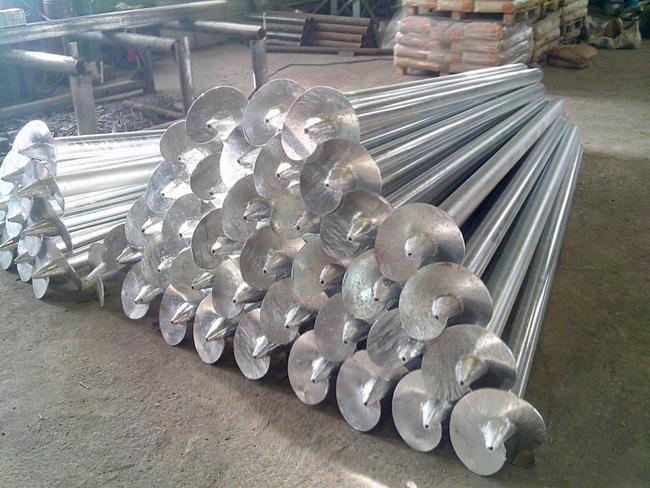

Для устройства заземления подойдут винтовые сваи диметром 57 mm. Их длину определяют с учетом значений глубины промерзания грунта, которые для разных регионов отличаются. Сваи должны быть установлены на 0,1 метра ниже того среднего показателя промерзания почвы, которые наблюдались в течение последнего десятилетия. В противном случае винтовые сваи не будут выполнять функции, на них возложенные, то есть роль защитного заземления.

Последовательность работ по устройству защитного заземления с помощью винтовых свай

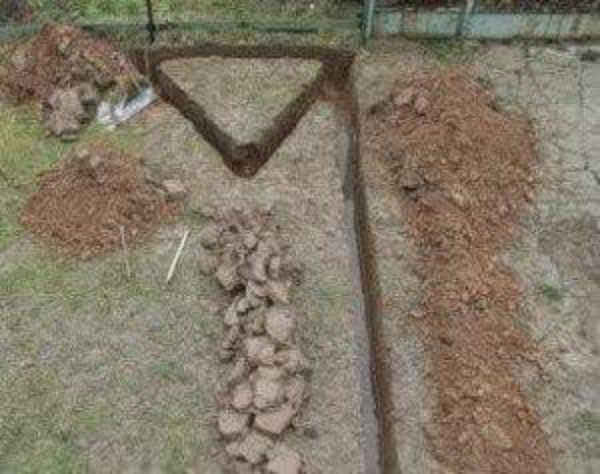

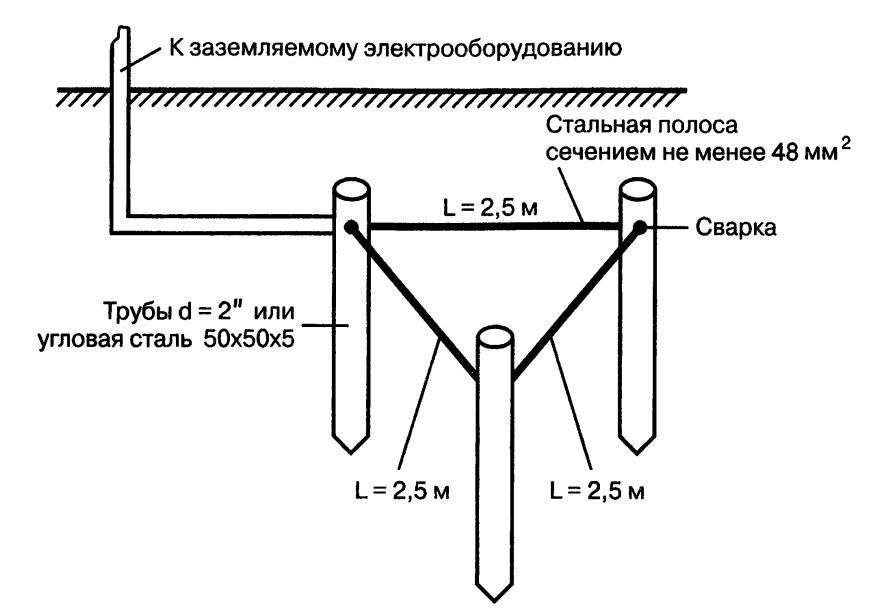

• В первую очередь необходимо сделать разметку, согласно которой затем выкапывается траншея по периметру глубиной 0,4 m. Её ширина должна быть достаточной, чтобы в дальнейшем было удобно проводить сварку конструкции. После этого создается конструкция, которая должна иметь форму треугольника, в вершинах которого вертикально располагают винтовые сваи.

• Расстояние между сваями (их центрами) должно быть не меньше их длины. Для соединения элементов конструкции можно использовать любой вид металлопроката, толщина которого должна составлять не менее 4 mm. Для этих целей, в большинстве случаев, применяют равнополочный уголок с размерами 50x50x5 или металлическую полосу 40×4. Когда контур будет готов, останется его соединить с электрическим щитом. Для этой цели к дому подводят еще одну траншею, в которую укладывают проводник.

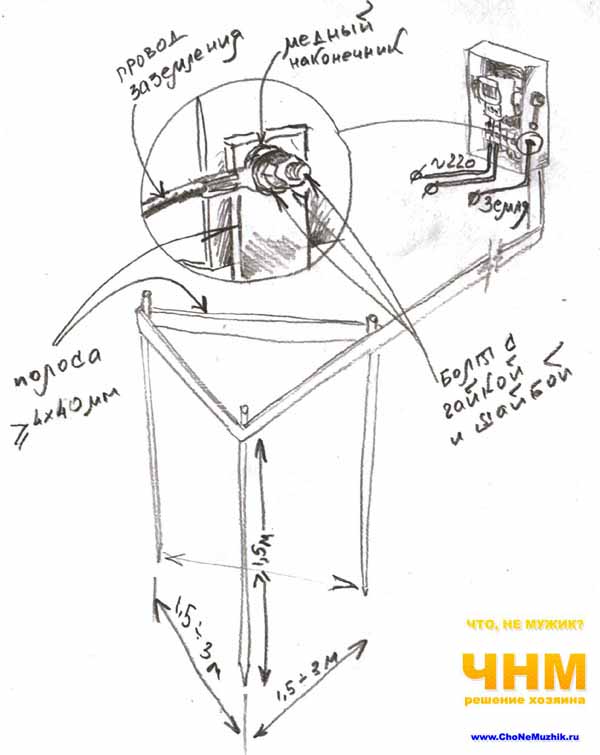

•  Контур связывают с электрическим щитом при помощи сварного крепления с использованием проводника (круглая сталь 8-10 mm) с болтом M6 или M8. Применять арматуру как проводник вертикальных заземлителей запрещается. Связано это, во-первых, с тем, что наружный слой арматуры – каленый, а во-вторых, она обладает переменным сечением, следовательно, процессы окисления проходят значительно быстрее. Важно обратить внимание на тот факт, что наносить на элементы конструкции какие-либо покрытия недопустимо. Можно приобрести винтовые сваи, имеющие классическое эпоксидное покрытие — на способность опор проводить ток это не повлияет.

Преимущества заземления на винтовых сваях

Применение винтовых свай для устройства глубинного заземлителя обеспечивает следующие преимущества:

устройство заземления обходится малыми затратами; незначительный объем земляных работ;

значительная площадь поверхности служит гарантией длительного срока службы заземления.

Чтобы уменьшить сопротивление заземляющего устройства, то есть контура заземления, рекомендуется подсоединить его к естественным заземлителям, например:

проложенный в земле водопровод или другие металлические трубопроводы, кроме трубопроводов для горючих жидкостей, газов или взрывчатых смесей; железобетонные и металлические конструкции сооружений, которые находятся в непосредственном соприкосновении с землей;

обсадные трубы скважин и т.п.

Преимущества и недостатки устройства заземления винтовыми сваями

Преимущества использования винтовых свай обусловлены, прежде всего, удобством монтажа сооружаемой заземляющей конструкции. Ввинчивание опоры освобождает от значительного объема земляных работ. Толщина стенки сваи, составляющая от 3 до 5 мм, гарантирует длительные сроки эксплуатации, а большая площадь поверхности – надежность заземления.

Тем не менее, некоторые специалисты указывают на то, что наличие сварных швов является недопустимым для элементов конструкций, применяемых для заземления объектов. Места сварки в первую очередь подвергаются электролитической коррозии. Присутствие вблизи заземленной постройки электроподстанции, железнодорожных путей или вышек сотовой связи, где высока вероятность утечек электричества в грунт, приводит к существенному сокращению сроков эксплуатации и разрушению винтовой сваи.

До проведения работ по устройству заземляющей конструкции частного дома рекомендуется обратиться за консультацией к сотрудникам из обслуживающей данный район сетевой организации энергоснабжения. Они помогут произвести расчеты для качественного заземления, посоветовать, какие материалы лучше использовать, а также, при необходимости, составят проектную документацию.

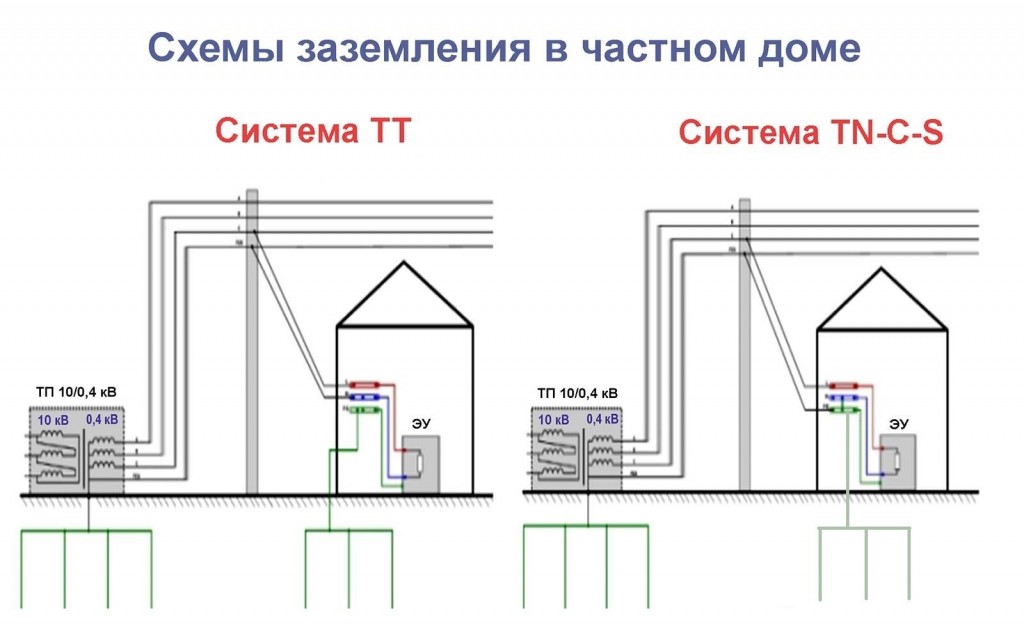

Схема заземления

Все же большей популярностью пользуется система заземления TN – C – S. Отличительной ее особенностью является наличие глухо заземленной нейтрали.

В системе TN – C – S шина РЕ и нейтраль N проводятся при помощи всего лишь одного провода PEN. На входе в дом конструкция должна разделяться на несколько отдельных веток. Данная схема подразумевает защиту посредством автоматических выключателей. Можно использовать УЗО.

В схеме TT «земля» должна выходить на щит от отдельного заземления, а не от конкретной подстанции.

Данная система считается более надежной и безопасной. Она лучше устойчива к повреждению защитного проводника. В данном случае не требуется монтаж устройства отключения.

Соединение контура заземления с распределительным щитком

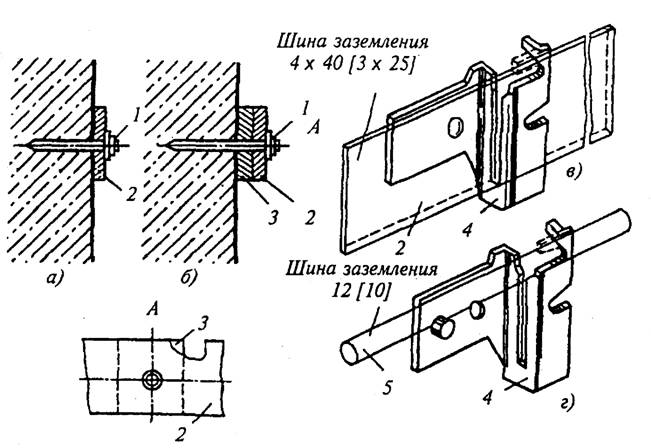

Для обеспечения эффективной работы системы заземления необходимо соединить распределительный щиток в доме с контуром. Для этого лучше использовать медный одножильный изолированный проводник сечением не менее 4 мм2. Один его конец присоединяем к приваренному болту на металлосвязи и тщательно протягиваем, второй закрепляем на заземляющей шине в распределительном щитке.

Если присоединение проводника на контуре можно сделать своими руками, то при работах в электрощите лучше пригласить квалифицированного специалиста. Потому что, помимо установки заземляющей шины и присоединения проводника линейной связи, потребуется также целый спектр работ по монтажу и наладке системы заземления.

Так что оставим этот этап работы профессионалам и займёмся обеспечением гидроизоляции металлосвязи. Согласно ПУЭ (Правилам устройства электроустановок) участок металлосвязи, находящийся на открытом воздухе, должен быть ограждён от попадания осадков. Тем более, если на нём имеется резьбовое соединение. Поэтому нужно проявить фантазию и обеспечить выполнение требований ПУЭ в отношении смонтированного участка полосы с приваренным болтом.

Правильно смонтированное и отлаженное заземление в частном доме принесёт много пользы: обеспечит в связке с УЗО электробезопасность всех членов семьи, поможет многим бытовым приборам эффективно функционировать, избавит компьютеры и оргтехнику от частых зависаний, увеличит скорость интернета. Кроме всего этого, исправное заземление убережёт электросеть от скачков напряжения, а дом от прямого попадания молнии.

Недостатки при обустройстве

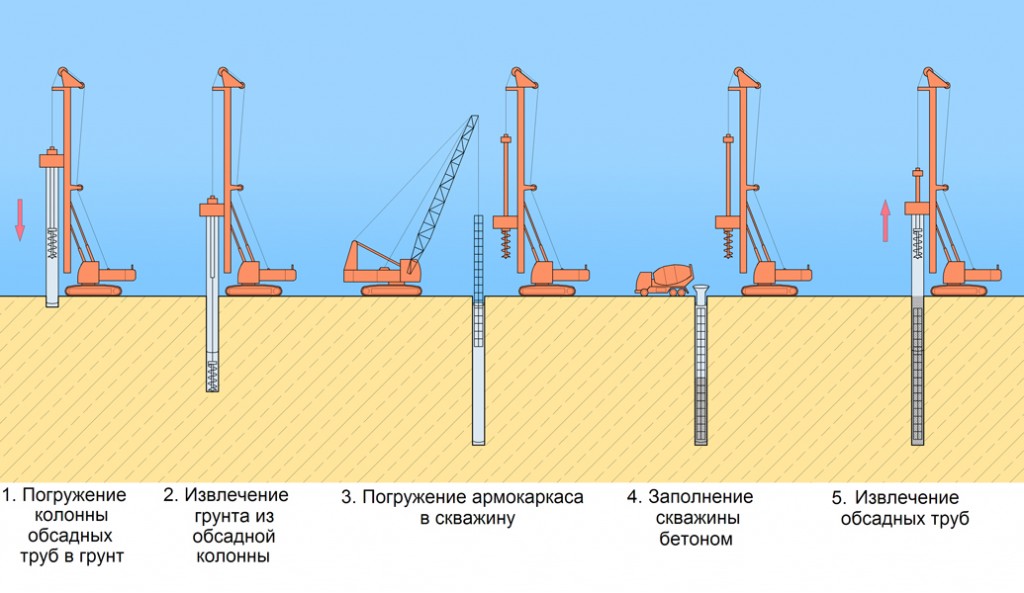

Использование буроинъекционной технологии имеет и определенные недостатки. Так, во время обустройства этих свай, в отличие от набивных и буронабивных опор, нет искусственного уплотнения почвы. То есть их несущая возможность находится на уровне природного состояния.

Использование буроинъекционных опор зачастую является невозможным из-за угрозы выдавливания бетонного состава из почвы грунтовыми водами до его полного засыхания. Этот процесс может произойти при сооружении оснований в песчаных обводненных почвах с высоким коэффициентом фильтрации, а также активным передвижением подземных вод.

Некоторые сомнения относительно качества уже изготовленных фундаментов может вызывать и технология их обустройства. Нередко появляются сложности во время погружения арматурного каркаса в бетон, который при низком давлении опускается на глубину не больше 75−85% длины опоры. Последующее погружение армирования, которое происходит под повышенным давлением, приводит к нарушению целостности арматуры, ее выпиранию из стен опоры. То есть нижний участок сваи находится почти без армирования.

Но сегодня пока не известно ни одной серьезной аварии, которая связана с деформацией основания из буроинъекционных опорных столбов. Их сфера использования в последнее время только увеличивается.

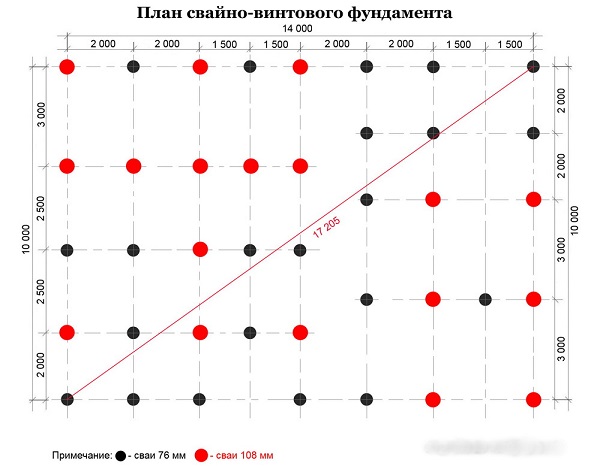

Как ввинчивать сваи

Для заглубления в специальные отверстия в верхнем отрезке сваи вставьте лом, на его концы наденьте обрезки труб длиной 5–6 см. Категорически запрещается охватывать основу хомутом, как и пристраивать к ней ворот сбоку, так её обязательно перекосит. Заглубление сваи выполняется путём прокручивания лома вокруг её оси. Крутить должны двое, а третий строитель должен измерять вертикальность вхождения сваи при помощи отвеса или уровня. Отклонение по уровню больше 1–2% недопустимо, иначе сваю деформирует.

Вкручивание выполняется ниже точки промерзания грунта, поэтому следует заранее узнать эти данные для своей местности. Когда свая пройдёт через эту точку, она достигнет твёрдого грунта и вкручивание пойдёт гораздо тяжелее. Если свая наткнётся на камни, её нужно выкрутить, и ввести сново чуть под углом, чтобы сместить камень лопастями. После чего опять следует проверить вертикальность сваи.

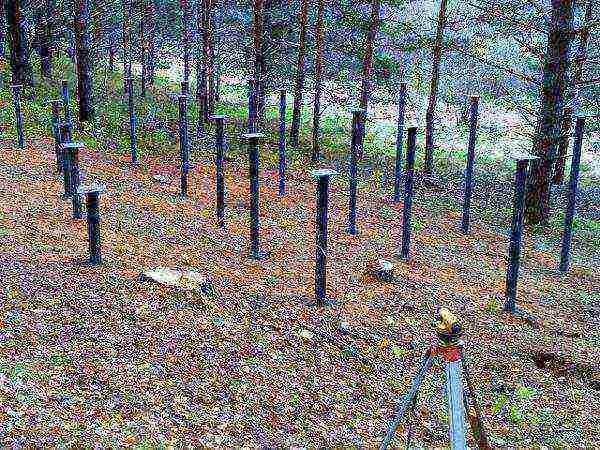

По завершению вкручивания всех свай их оголовки нужно обрезать так, чтобы из них получилась горизонтальная плоскость. Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка.

После этого внутренние части свай бетонируются. Пустыми их нельзя оставлять, это чревато коррозией и сокращением срока службы фундамента. Трубы заполняются бетонным раствором из расчёта 1,5 ведра на каждую.

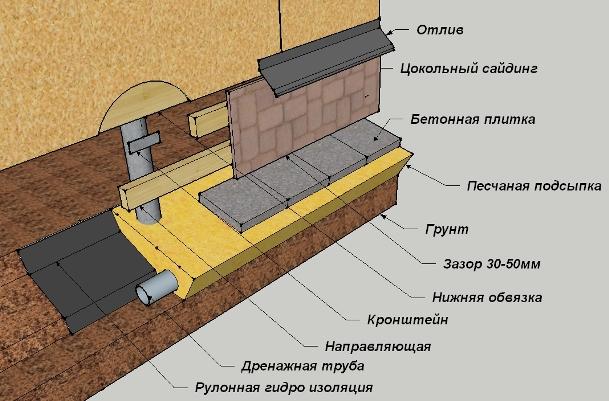

После заполнения пустот свай проводится обвязка фундамента. Если вы сооружаете достаточно лёгкую конструкцию, то ростверк из металла необязателен. Будет вполне достаточно установки металлических оголовков, к которым прикручивается деревянный брус шурупами. Стыки необходимо смазать битумом. После этого свайно-винтовой фундамент готов, далее можно приступать к возведению каркаса строения.

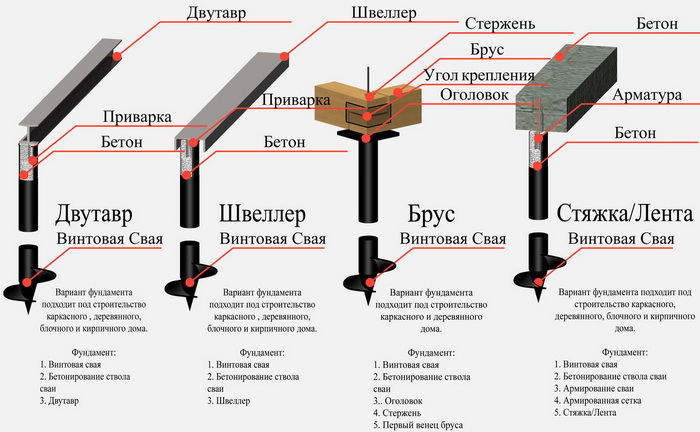

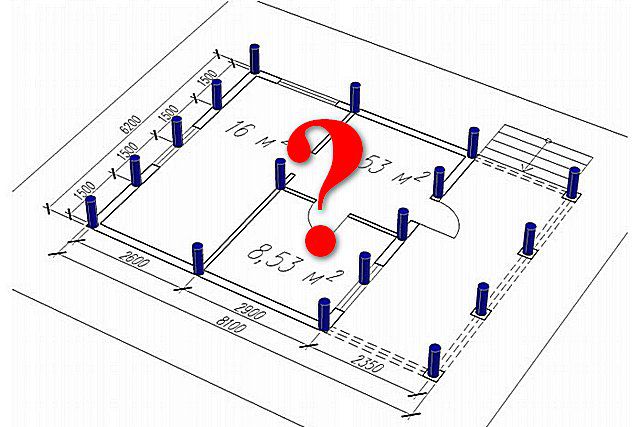

Виды используемых ростверков для свайных фундаментов

В зависимости от весогабаритных характеристик и назначения постройки для сооружения ростверков свайного фундамента могут применяться:

• металлические балки;
• деревянный брус;
• монолитные железобетонные ленты.

  Рисунок 17. Основные способы сооружения ростверка

В качестве обвязки свай при строительстве домов из бревна и бруса обычно выступает нижний венец сруба. Также деревянные балки для устройства ростверка используются при строительстве зданий по каркасной технологии.

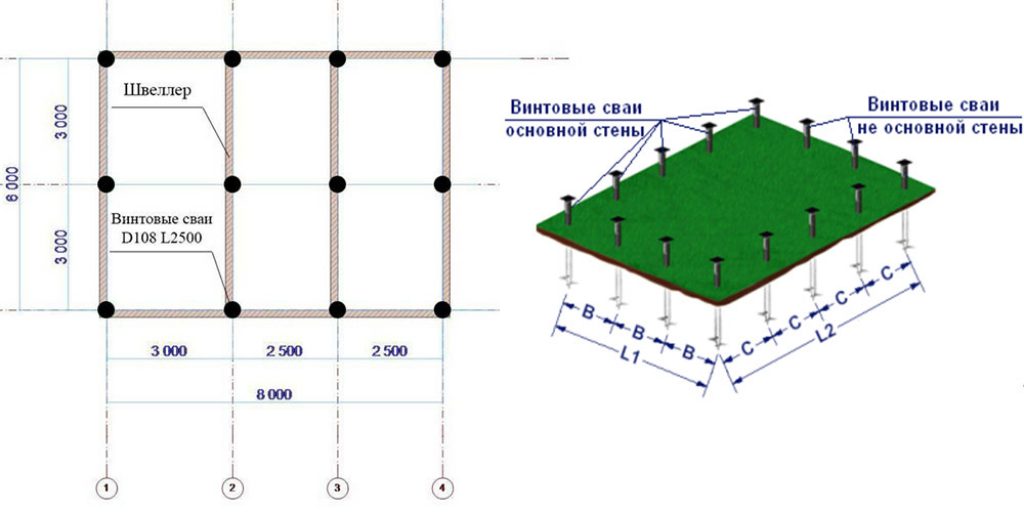

Металлические балки из швеллеров тоже применяются для обвязки свайных фундаментов под деревянные дома.

Свайные основания с железобетонными ростверками подходят для строительства домо из любых материалов. Их ширина выбирается в зависимости от толщины будущих стен. Такие конструкции являются наиболее прочными и надежными, способны выдерживать и равномерно распределелять на сваи значительные нагрузки от строений.
