Долговечный фундамент из блоков ФБС: как укладывать блоки правильно

Особенности каркасного строительства

Основой каркасного дома является сборная деревянная конструкция, которая существенно легче блоков или кирпичей, а это значит – и гораздо легче. Благодаря легкости конструкции, появляется выбор. Фундамент под каркасный дом, как правило, обходится дешевле, однако он нуждается в точном расчете, как и все остальные строительные работы. Чем тяжелее строение, тем основательнее вам придется делать основу под него. Фундамент также потребуется для обкладки каркасного дома кирпичом.

Однако не только вес влияет на выбор вида фундамента. Второй показатель – это особенности почвы, на которых будут проводиться работы. Одни виды почв дают минимальную усадку, а другие из-за наличия влаги могут вспучиваться зимой, и уплотняться летом. Остановимся на этом более подробно и определим, какой тип на вашем участке. Итак…

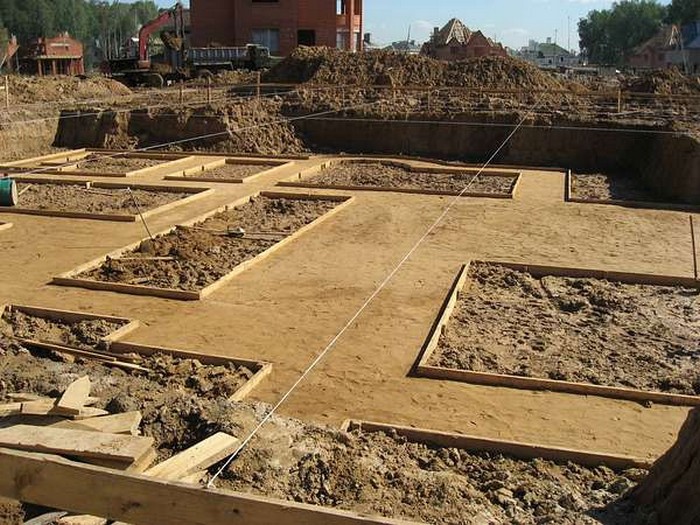

Разметка и подготовка котлована

Ширина траншей делается такой, чтобы в них можно было свободно разместить блоки и выполнить их гидроизоляцию

Прежде чем начать возводить фундамент из блоков, нужно правильно провести геологические исследования для определения глубины залегания нулевого цикла и определения глубины промерзания грунта.

• Следующим этапом готовят участок. Снимают верхний плодородный слой почвы. Выравнивают поверхность и к будущему фундаменту подводят необходимости заранее делают водоотвод под будущую дренажную систему.
• На подготовленном участке нужно сделать разметку под строение с помощью теодолита или колышков, бечёвки и уровня.
• Далее приступают к земляным работам. Роется котлован в форме нескольких траншей, повторяющих расположение несущих стен здания, согласно плану. В случае если ведётся строительство крупного здания, целесообразно нанять экскаватор.

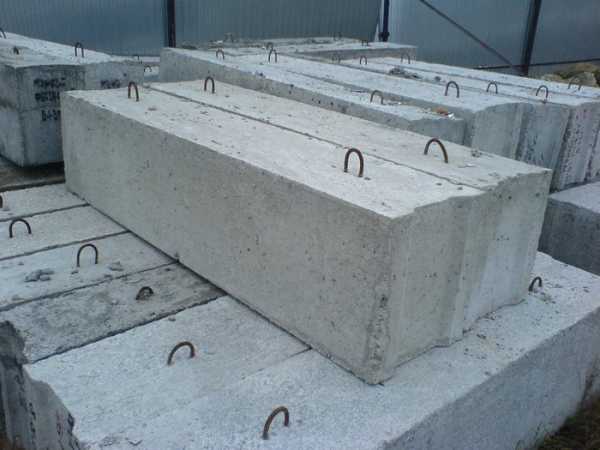

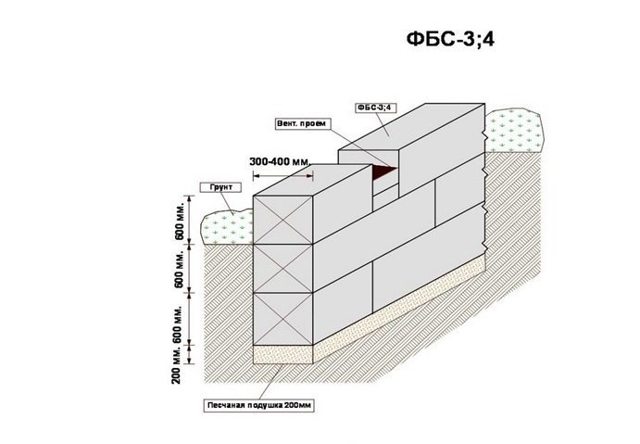

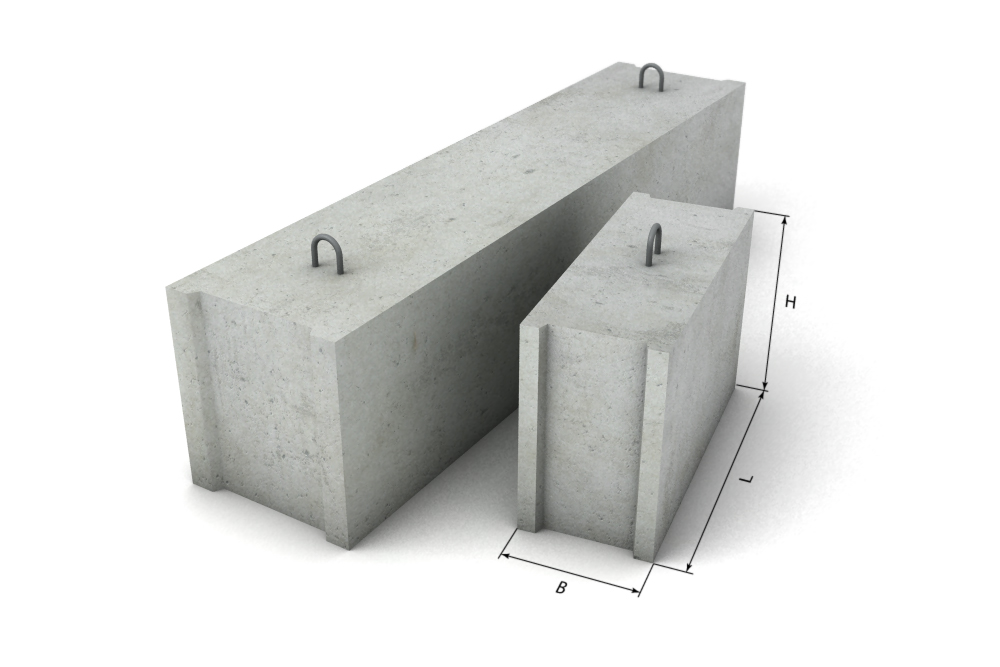

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

• Длина блоков составляет дм.
• Ширина —3/4/5/6 дм.
• Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

• ФБС — сплошной блок максимальной прочности;
• ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
• ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Основные этапы

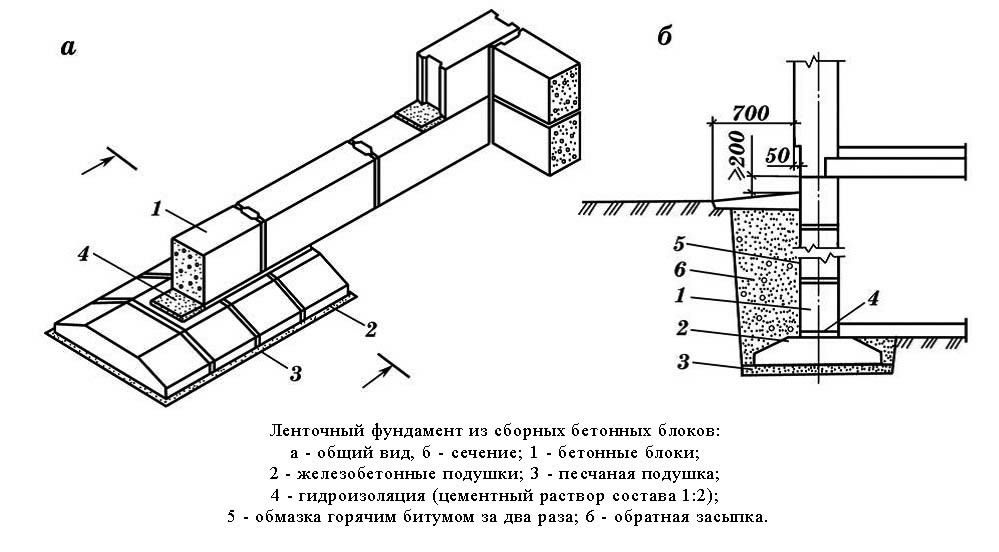

Стандартная пошаговая инструкция по укладке ленточного фундамента включает:

• Подготовительные работы: разметку, копание траншеи.
• Укладку и трамбовку песчаной подушки.
• Обустройство основы: монтаж широких плит ФБС или монолитная бетонная стяжка.
• Укладку фундаментных блоков.
• Гидроизоляцию и при необходимости — утепление.

Возведение столбчатого фундамента из ФБС почти ничем не отличается, за исключением заливки битумной мастики под сваи или тумбы вместо монолита из бетона. Условно все работы можно разделить на два этапа: подготовительный и непосредственно укладку блоков. Схему размещения важно сделать заранее, заполнение щелей кирпичом или бетоном допускается, но это приводит к снижению прочности конструкции. После определения и разметки главных осей, в нужные точки вбивается жесткая арматура, которая проверяется по мере разрытия траншеи на отклонение по вертикали отвесами.

Подушка под основание стандартная: не менее 10 см щебня и 5 песка (для глинистых грунтов она трехслойная, до 60 см, крупнофракционный наполнитель засыпается в качестве среднего слоя). Обязательным условием грамотной подготовки подушки является обильное увлажнение и трамбовка. Стены траншей, вырытых в сыпучих грунтах, нуждаются в защите от осыпания. Далее, на уплотненный песок заливается тонкий слой бетона (2–3 см), выжидается определенный промежуток времени до минимального набора прочности. В виде альтернативы цементной стяжке под фундаментные строительные блоки может использоваться кладочная сетка. Укладывать первый ряд разрешается только после высыхания подушки и бетонной прослойки.

Особенности технологии

Вначале формируется основание: размещаются более широкие плиты (специально приобретенные плоские или просто перевернутые). Укладывать ФБС начинают с угла и отмеченных арматурой осей. Для скрепления используется качественный цементно-песчаный раствор средней густоты или строительный клей (последний вариант предпочтительнее, но обойдется дороже). Обмазываются все без исключения щели и места соприкосновения, включая вертикальные швы, проверяется горизонтальность уровня. Свободное пространство (если оно остается) заполняется кирпичом или бетоном. Исключение составляют промежутки для труб и коммуникаций, желательно продумать их схему размещения без повреждения стеновых фундаментных блоков.

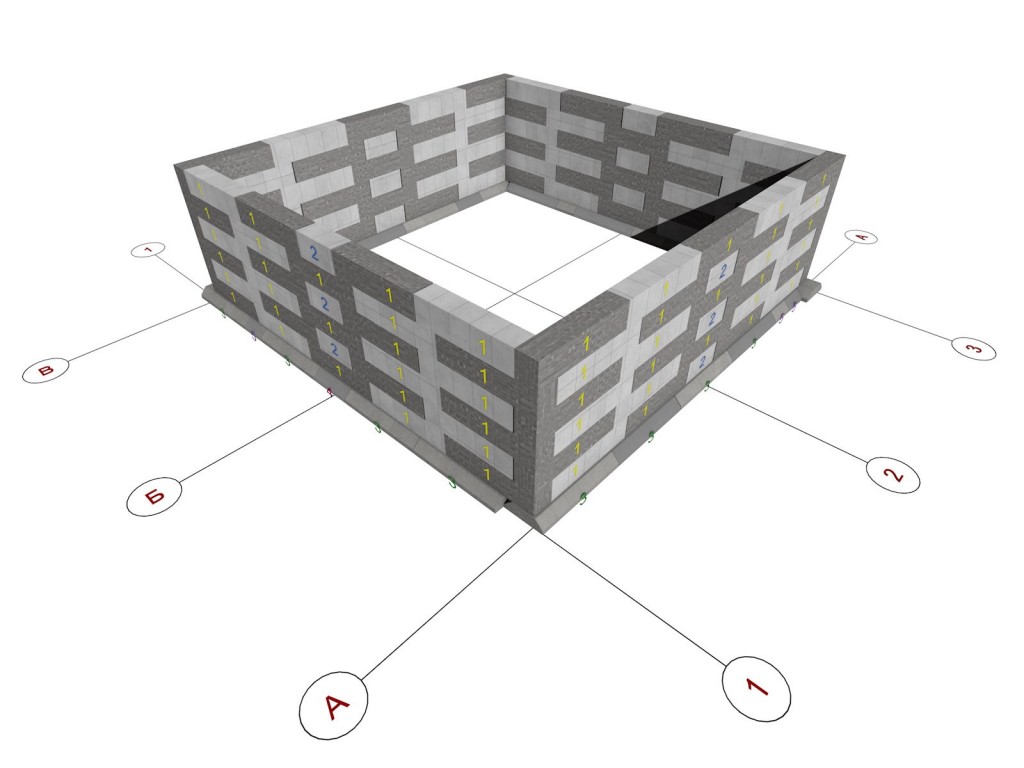

Каждый последующий ряд необходимо укладывать со смещением, по принципу кирпичной кладки. То есть вертикальный шов верхнего блока располагается строго посредине нижнего, для угловых элементов используется метод перехлеста. Толщина цементного раствора между рядами составляет 1,5 см, при недостаточной перевязке проводится армирование сеткой или прутьями.

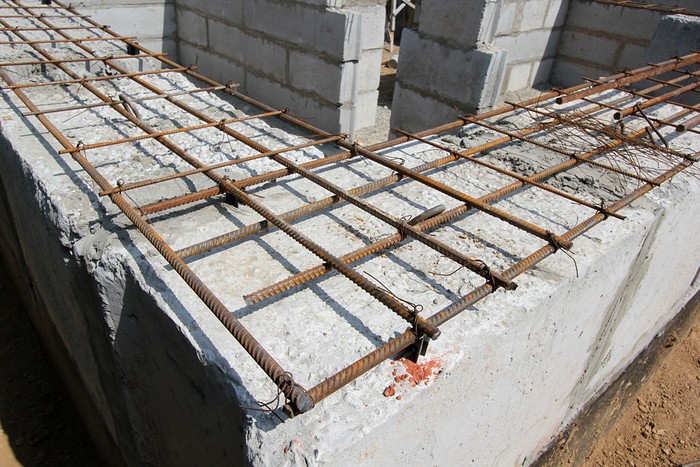

Также рекомендуется сделать усиление фундамента из блоков металлом при строительстве на пучинистом грунте. По аналогии с первым рядом каждый последующий проверяется на отклонение уровня по горизонтали и вертикали, все пустоты заполняются раствором (последнее является важнейшим нюансом технологии).

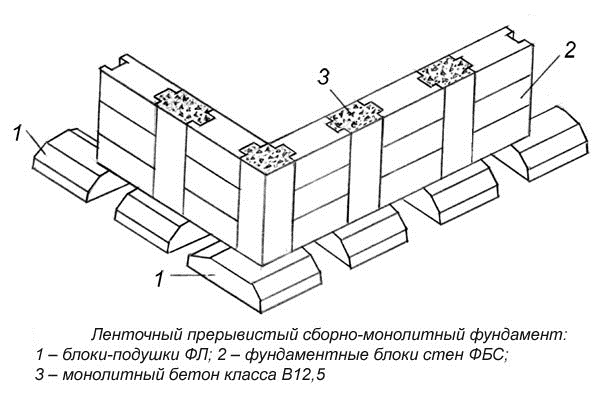

В некоторых случаях разрешается строительство прерывистого основания (при подходящих условиях грунта, облегченной кладке и отсутствии подвала). Но максимально допустимый промежуток между ФБС не должен превышать 70 см. Такой вариант позволяет экономить до 20 % стройматериалов, но его нельзя применять при строительстве здания с числом этажей больше 2.

В идеале выбирают длинные блоки, подходящие по схеме фундамента. После застывания раствора приступают к гидроизоляционным работам, в данном случае обмазочным, верхний ряд закрывается рубероидом. При интенсивном промерзании грунта требуется дополнительное утепление основания, чаще всего пенопластом или экструдированным пенополистиролом, приступать к возведению стен разрешается через 1 месяц.

Как правильно укладывать однорядную конструкцию?

Для легких построек достаточно простого мелкозаглубленного фундамента из ФБС, но при риске смещения (в условиях пучинистого грунта) следует сделать его усиление. С этой целью траншея углубляется на 40 см, на дно засыпается подушка в 30 см из щебня твердых пород и песка. Затем делается заливка бетонной стяжки, толщиной не менее 10 см, с армированием.

Укладывать фундаментные блоки допускается только после застывания раствора, сбоку они обмазываются битумом, сверху проводится монтаж еще одного бетонного монолита с армирующим каркасом. Обязательным условием при строительстве однорядного основания является утепление отмостки.

Распространенные ошибки:

• Покупка у непроверенного производителя.
• Отсутствие обмазочной гидроизоляции.
• Строительство прерывистого фундамента в зданиях с подвалом.
• Возведение конструкции без учета будущих коммуникаций.

Советы и рекомендации

Основное преимущество ФБС связано с высокой скоростью строительства фундамента, использование максимально длинных блоков считается оптимальным (до 2,38 м). В этом случае конструкция становится более монолитной и сокращается время задействования дорогой подъемной техники.

Уплотнять фундамент следует поэтапно, для засыпки хорошо подходит речной песок, каждый слой рекомендуют смачивать и утрамбовывать. На пучинистых грунтах нецелесообразно углублять конструкцию, но всячески усиливают ее теплоизоляционные свойства (путем армирования, утепления основания и отмостки).

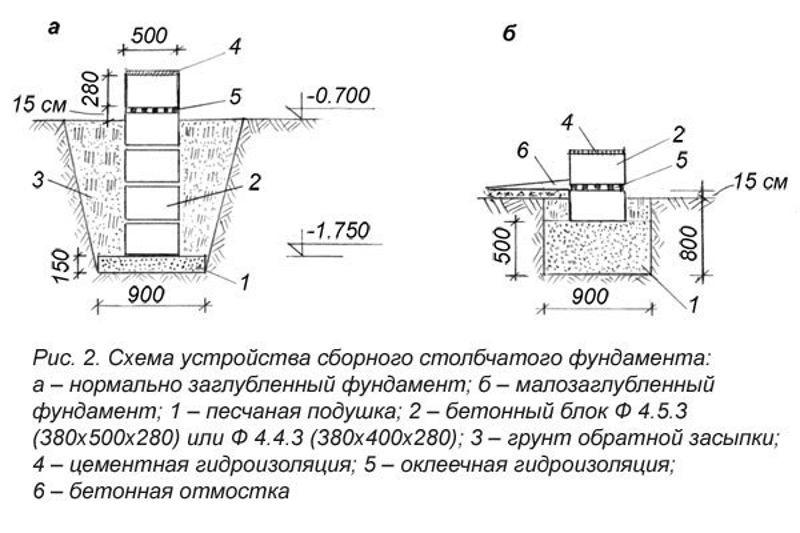

Как сделать фундамент из блоков столбчатого типа

Для небольших и легких построек можно изготовить столбчатый фундамент, который является более экономичным в плане расхода стройматериалов.

Для его строительства по периметру и внутри будущего строения выкапываются ямы, в которых из блоков выкладываются тумбы. -admin/&action=edit# Высота тумб должна составлять около 40 см.

Дно ям трамбуется, засыпается гравием и песком, а затем снова трамбуется. Производится кладка блоков на цементном растворе.

Необходимо тщательно следить за тем, чтобы все тумбы находились в одной плоскости. В противном случае возможен перекос строения, исправить который будет невероятно сложно.

Достигается нужный уровень посредством веревки, натянутой между опорами.

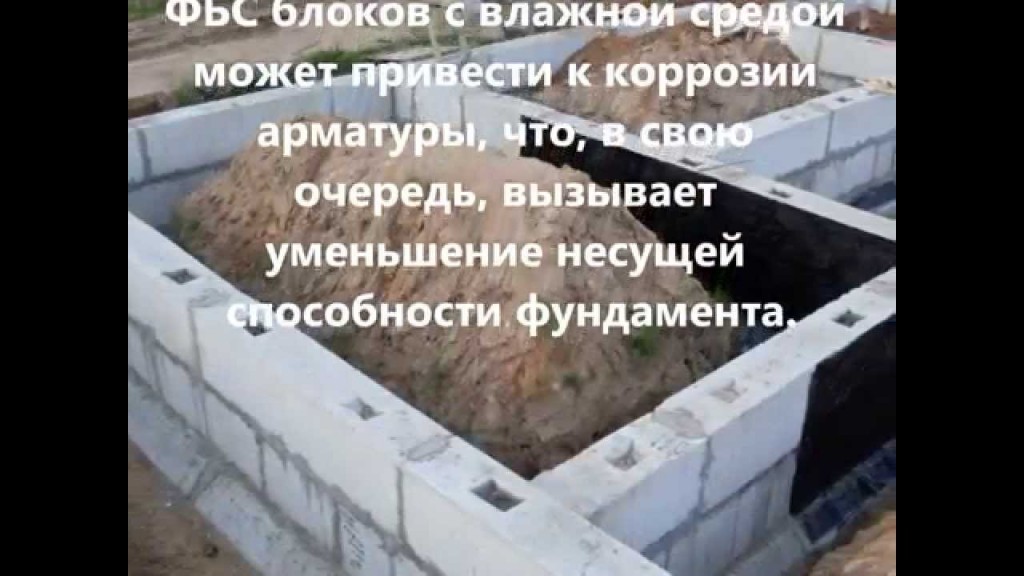

Устройство фундамента из блоков предполагает наличие гидроизоляции, ведь блочный фундамент не является монолитным. В нем обязательно найдутся какие-то небольшие щели, через которые внутрь фундамента может проникнуть вода.

Для предотвращения такого пагубного явления используют обычно рулонную гидроизоляцию и битумную мастику. Рекомендуется произвести гидроизоляцию фундамента как снаружи, так и внутри. Можно использовать жидкое натриевое стекло, которое смешивается с цементом. Полученным раствором обмазывается фундамент, что делает его водонепроницаемым.

Мы разобрали, как построить фундамент из блоков на участке своими руками. При выборе блоков ориентируйтесь, прежде всего, на свои потребности. Например, для постройки дачного домика, состоящего из двух комнат, совсем необязательно использовать тяжелые бетонные блоки. Достаточно использовать легкие блоки из пенобетона или газобетона.

Однорядный фундамент

В ряде случаев, когда целью является постройка легкого бытового или хозяйственного домика и место, выбранное под строительство, отличается грунтом с высокими прочностными характеристиками, а уровень грунтовых вод достаточно низок, то допускается возведение фундамента из одного ряда блоков.

Большую опасность для любого фундамента, а тем более для однорядного могут представлять пучинистые грунты. Поэтому прежде чем принимать  решение надо собрать полную информацию о геологии участка отведенного под строительство.

Порядок работ таков:

1. Для устройства однорядного фундамента отрывается траншея глубиной примерно один метр.
2. На дне траншей создается слой из песчано-гравийной смеси толщиной примерно 30 – 40 сантиметров. Он уплотняется трамбовкой.
3. Устраивается из монолитного железобетона подушка толщиной 10 – 15 сантиметров.
4. Подушка является основанием, на которое монтируют фундаментный блок.
5. Для обеспечения долговечности этого фундамента сверху рекомендуется сделать еще один монолитный железобетонный пояс.

Для устройства монолитных конструкций используется арматура класса AII (А300) или  AIII (А400) диаметром 8 мм, а бетон марки не ниже В15.

Фундамент для бани из блоков

Фундамент для бани из блоков ФБС при песчаных грунтах и низком уровне грунтовых вод вполне приемлемый вариант. Даже,если у вас не дом с баней,а просто небольшая баня,без подвала. Вы можете приобрести самые маленькие по размеру блоки длиной 900мм. Раньше выпускались доборные блоки шириной 600мм,но сейчас их не по размеру блоки можно уложить самостоятельно,без применения техники,стародавним способом: два бревна,веревки и мужские руки.При наличии не пучинистого песчаного грунта можете смело делать даже мелкозаглубленный фундамент из блоков .Ничего ему не будет.При наличии пучинистых грунтов также возможно устройство мелкозагрубленного фундамента под баню из одного ряда блоков,только необходимо сделать следующие мероприятия,уменьшающие силы морозного пучения,усиливающие конструкцию фундамента:

• песчано-гравийная подущка толщиной 300мм
• подготовка под блоки толщиной 100мм из монолитного бетона с армированием
• укладка бетонных блоков на слой цементного раствора с заполнением вертикальных швов между блоками раствором
• монолитный армированный пояс поверху ряда блоков высотой 100-200мм
• обмазка боковых сторон битумом
• засыпка пазух фундамента песком шириной 100-300мм
• утепленная отмостка

Поскольку строительство бани на дачном участке многие производят самостроем и ,естественно,не знают какой у них грунт,то есть смысл подстраховаться и заложить лишнее армирование,чем потом усилять треснувший фундамент.При пучинистых грунтах под деревянную баню все-же целесообразнее делать монолитный ленточный фундамент:

Инструкция по монтажу

Работы проводятся в четыре этапа:

1. Проектирование2. Земляные работы3. Установка4. Гидроизоляция

Стадию проектирования лучше доверить специалистам. В этом случае есть гарантия получить качественное и надежное основание, с учетом всех нагрузок и при этом подобрать плиты нужных характеристик.

ФБС выпускаются в нескольких модификациях:ФБС – – с пустотами для минимизации нагрузки на – с выемкой под – трапициевидные для установки нижнего ряда. Такая форма позволит немного распределить вес и уменьшить проседание.Для подъема блоков необходим кран

По требованиям ГОСТа блоки имеют маркировку, которая обозначает тип бетона:

Т – тяжелый. Смесь песка, цемента и щебня.П – пористый. Здесь наполнителем выступает керамзитобетон.С – силикатный. С добавлением извести.

На первом этапе проводятся стандартные земляные работы. Для этого роется котлован, глубиной ниже уровня промерзания земли. И насыпается песчаная подушка, толщиной 30-40 см. На этом этапе важно следить чтобы подушка была максимально ровной, чтобы в дальнейшем не получить перекосы при возведении фундамента.

Установка блоков проводится со смещением, чтобы получить связанную кладку.

Так как разделить ФБС практически нереально, пустоты, которые образовались между блоками, заполняют кирпичами и заштукатуривают. Кладку скрепляют цементным раствором не ниже М100.

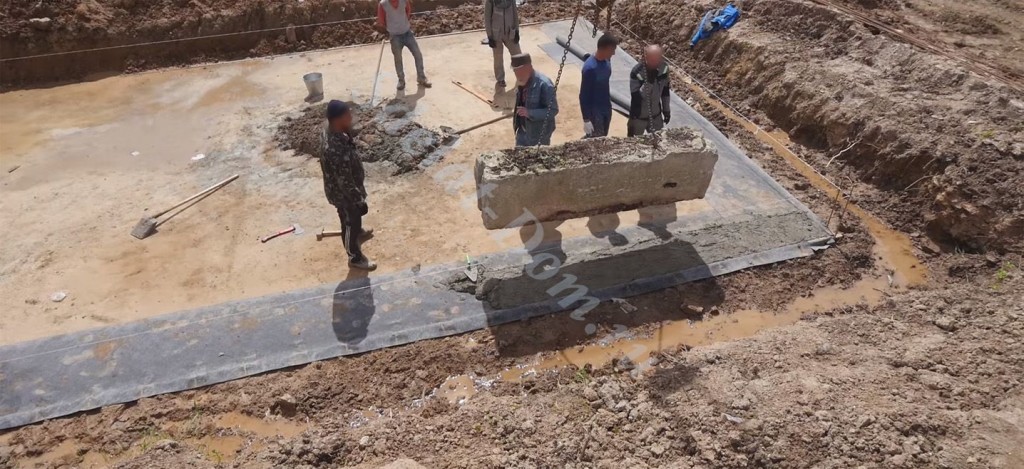

Установка блока на гидроизоляцию и цементный раствор

В некоторых случаях сверху проводят армирование по принципу ленточного фундамента. Только в этом случае достаточно одного ряда прутьев.

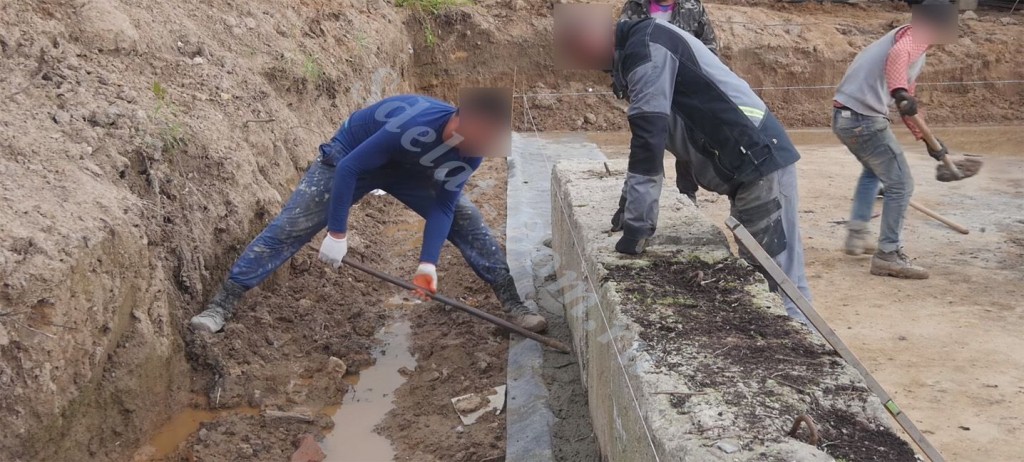

Установка второго блока

После установки фундамента, получившуюся стену, со всех сторон обрабатывают специальной мастикой. Сверху выкладывают рубероид с напуском или мягкую кровлю для гидроизоляции.

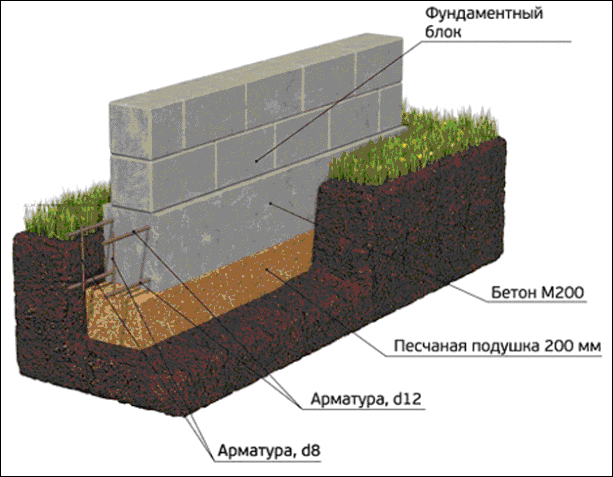

Устройство основания из блоков

Для того чтобы основа долго прослужила и не требовала дополнительных вложений, важно изначально сделать ее правильно.

Для этого необходимо соблюсти технологию укладки. Устройство блочного основания предполагает:

• после рытья котлована изготавливается армированная монолитная подушка и укладывается на дно;
• сверху на нее кладутся блоки ФБС;
• после блоков, на уровне с землей нужно класть монолитный армированный пояс;
• по вертикали между землей и блоками укладывается гидроизоляция и утеплитель.

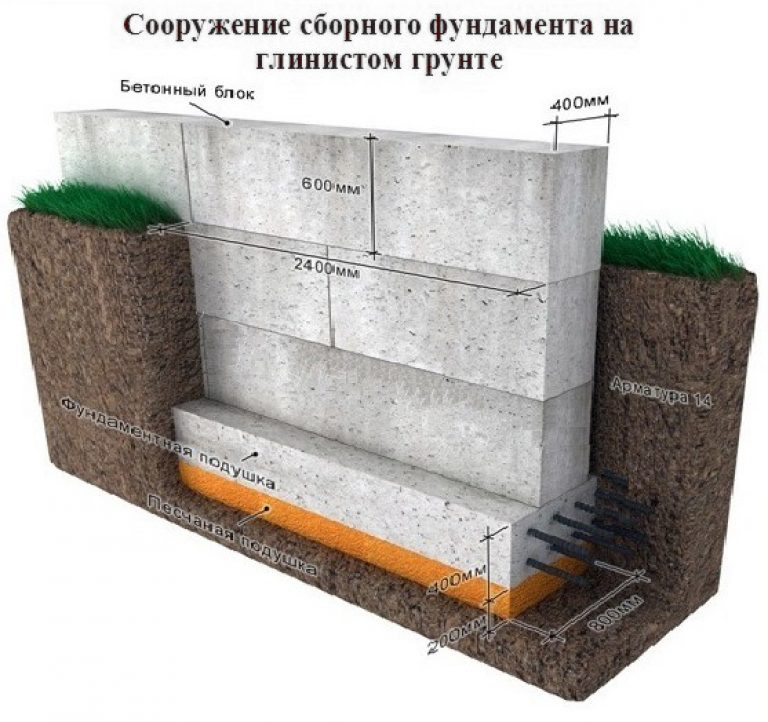

При планировке застройки всегда нужно учитывать тип почв на участке. Фундамент из блоков фбс с условием соблюдения технологий может быть выполнен на любом виде почвы. Наилучшими для постройки являются скальные и песчаные грунты, которые содержат щебенку и гравий.

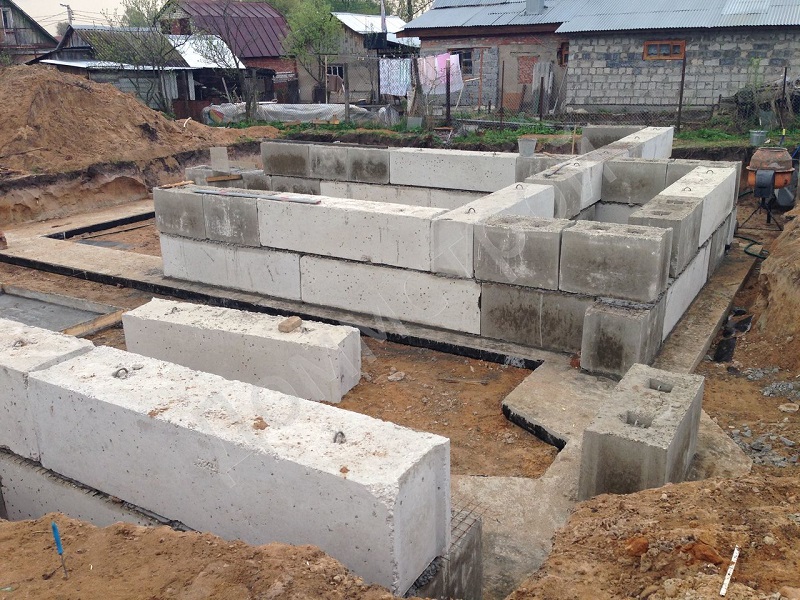

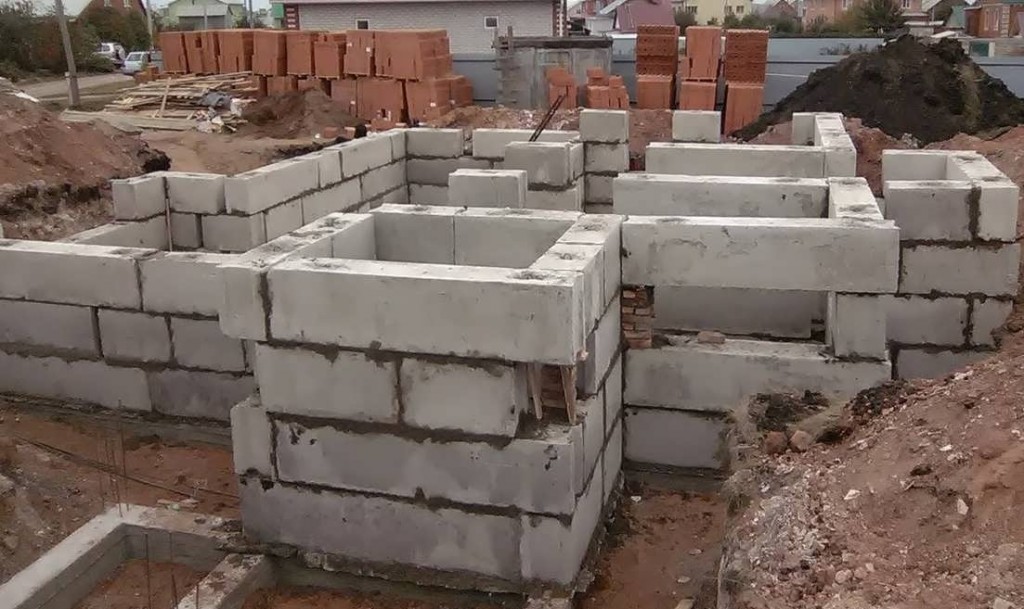

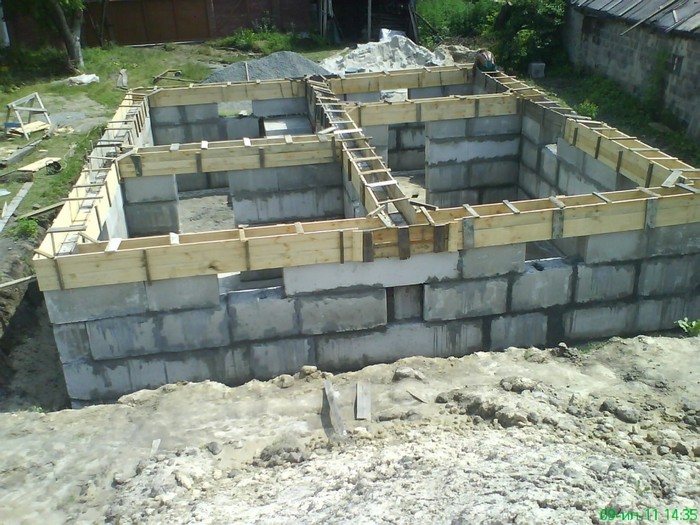

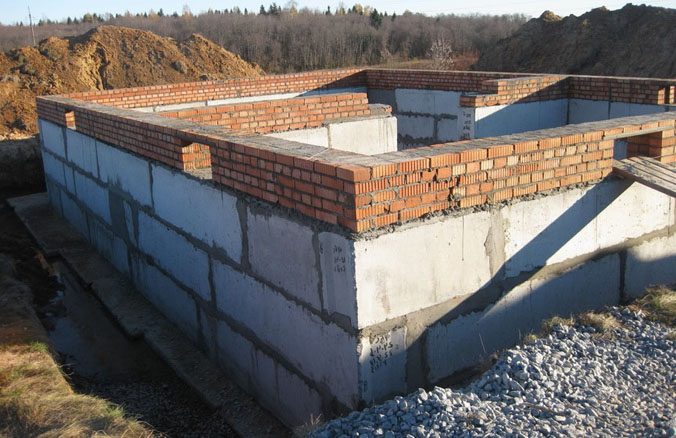

Готовый блочный фундамент

Почвенные воды должны быть на глубине не менее трех метров. При соблюдении таких условий сборный фундамент из блоков будет долговечным, а подвал полностью сухим и комфортным помещением.

Но если возведение дома осуществляется на глинистых почвах либо вблизи грунтовых вод, то важно применять меры для защиты основания. Даже с качественной гидроизоляцией воды из грунта дадут влажность и сырость в подвале.

Для защиты фундамента от этих факторов применяются такие методы:

• для укрепления между собой блоков ФБС можно класть монолитный пояс по подошве и по верху основания;
• пазухи по периметру основы нужно засыпать слоем среднезернистого песка;
• внешняя поверхность фундамента должна быть покрыта битумом;
• также фундамент нужно утеплить теплоизоляционными влагостойкими материалами.

  Схема утепления блочного фундамента

Для монтажа блочной основы своими руками потребуется:

• рабочие, которые разбираются в технологии постройки фундамента;
• автокран;
• автомобиль для перевозки грузов;
• полностью укомплектованные средства для изготовления и закачки растворной смеси;
• лом, лопаты и строительные уровни;
• шпагат из капрона или тонкий стальной тросик;
• мелкий строительный инструмент;
• арматурные прутья.

Техника укладки блоков

До начала возведения основы своими руками надо внимательно изучить способ укладывания блоков. Особое внимание уделяется местам, где они скрепляются раствором цемента — его лучше сделать перед кладкой блоков.

Добавлять воду в раствор во время монтажа основы нельзя – от этого ослабится конструкция. Допустимые отклонения при укладке блоков по горизонтали варьируются в пределах +/- 10 мм. Если планируется сделать массивное здание либо стройка проходит в сейсмологической зоне, то нужно применить металлическую сетку для укрепления фундамента.

Во время укладки основы своими руками надо постоянно проверять уровень горизонтального отклонения для исключения кривизны конструкции.

Качество работ по строительству зависит от заполнения стыков со швами цементным раствором без единого пробела. Рекомендации строителей: добавлять в цементную смесь гидроизолирующие присадки.

В зависимости от габаритов блоков слой заполнения равен около 1-1,5 см. Для водоотведения лучше применить старый метод: насыпать глину в ров и утрамбовать.

Монтаж блоков ФБС: пошаговая инструкция

Фундамент для дома — как рассчитать и сделать проект, разновидности и технологии устройства

Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:

1. Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.

Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия

Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.

1. На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.

Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.

Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).

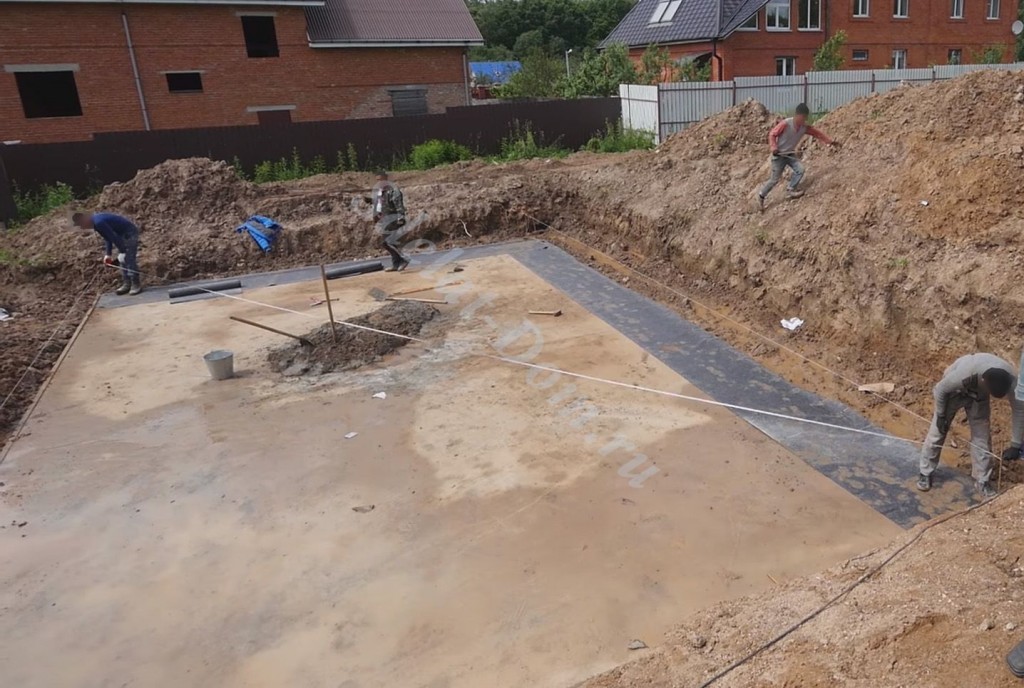

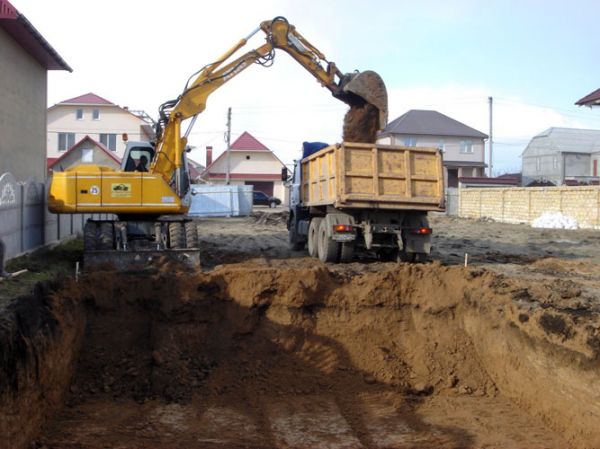

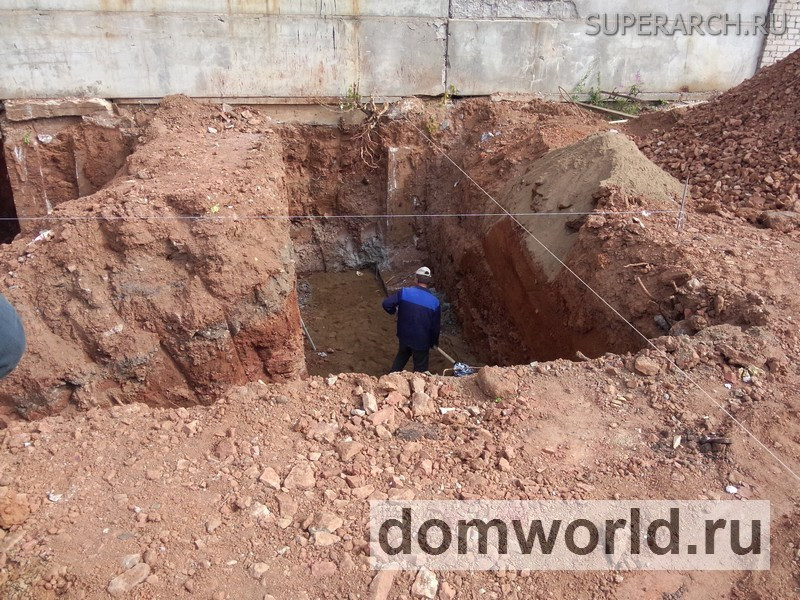

Рытье котлована

1. На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.

Подготовка песчаной подушки

Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.

1. Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.

Установка опалубки для монолитной подушки

Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.

Армирование монолитной подушки

1. На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.

Заливка монолитной подушки

Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор

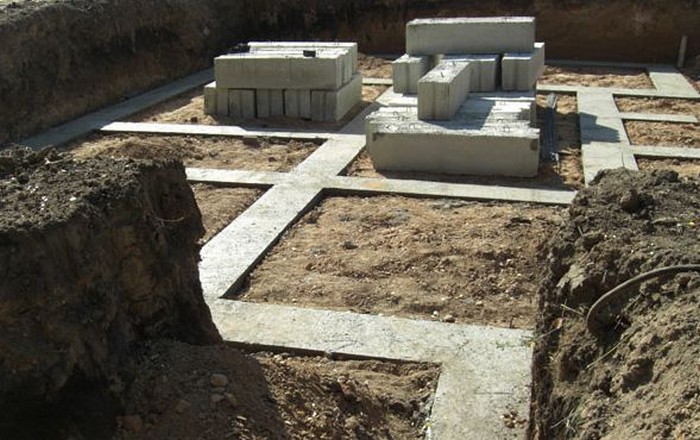

Готовая монолитная подушка

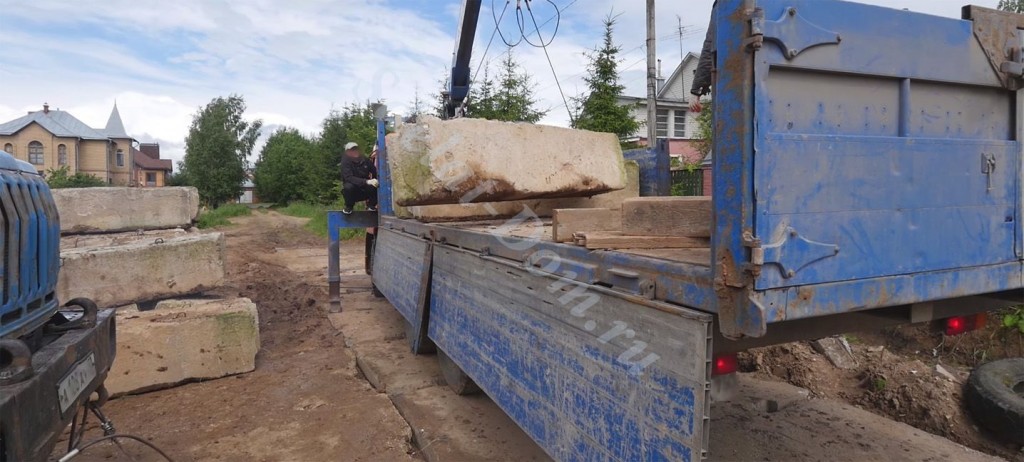

1. Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.

Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.

Монтаж блоков ФБС

1. Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.

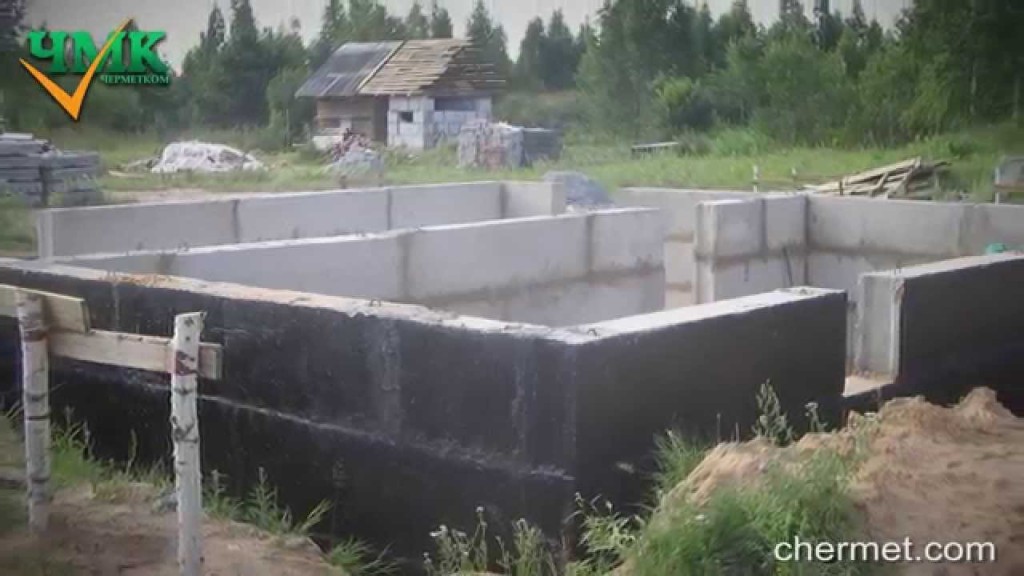

Гидроизоляция фундамента из блоков ФБС

1. Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.

Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок

Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии

Устройство фундаментов из сборного железобетона

Сборные железобетонные фундаменты

Монтаж железобетонных конструкций фундамента, является главным технологическим процессом при строительстве зданий и сооружений. Качество проведения монтажных работ в значительной мере влияет на внешний вид здания и его долговечность.

Продолжительность проведения монтажа сборных элементов, устанавливает темпы выполнения последующих работ — а соответственно, и конечные сроки сдачи объекта в эксплуатацию.

Монтаж железобетонных плит фундамента

Фундамент из бетонных плит укладывается на песчаное основание толщиной 100 мм. Если грунт в основании фундамента рыхлый, то его необходимо удалить и взамен отсыпать смесью, состоящей из щебня и песка с последующей трамбовкой. Чтобы фундаментные плиты не свисали с песчаного основания, ширина и длина песчаной подушки делается больше на 20—30 см.

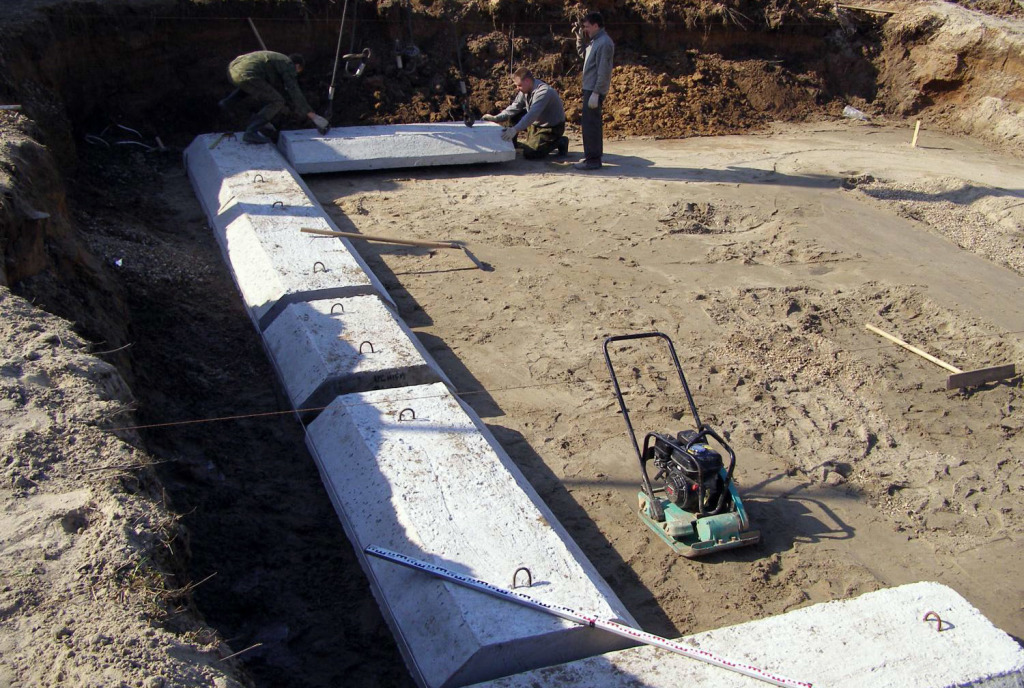

Фундаментные плиты: монтаж на утрамбованную песчаную подушку

Между обносками натягивают шнур или металлические струны, и с помощью отвеса, в точках пересечения главных осей, определяют углы фундаментов на дне котлована. Эти места отмечают металлическими колышками (причалками), которые устанавливаются на отдалении 2–3 мм от ближайшей боковой грани сборного железобетонного ленточного фундамента.

Установка фундаментных плит относительно обноски

Установка фундаментных плит производится при помощи автокрана. Он не должен располагаться слишком близко к краю котлована, чтобы не случилось обрушение грунта.

При установке железобетонной плиты, нельзя разрушать поверхность песчаного основания, стропы можно сбрасывать только после полной установки фундаментной плиты в заданное место.

Плиты уложены – осталось загнуть монтажные петли и залить бетоном стыки

Горизонтальный уровень установки плиты проверяют при помощи двухметрового реечного уровня (правила). Ребро правила должно плотно и в уровне примыкать к основанию плиты железобетонного фундамента. Монтажные петли фундаментных плит прибиваются кувалдой к основанию, а монолитные участки и швы между плитами заливаются бетонным раствором.

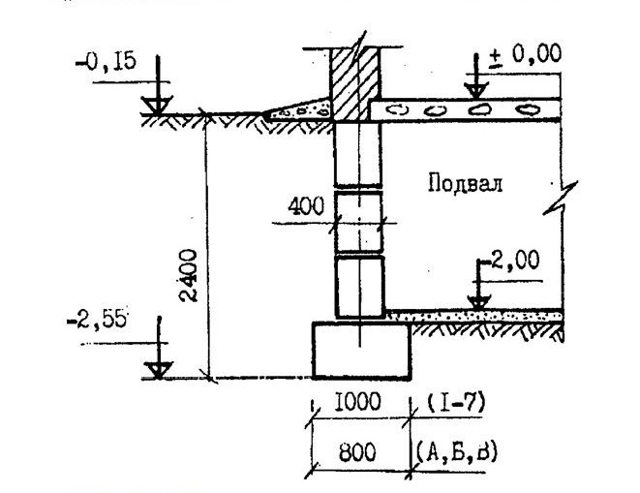

Установка фундаментных блоков стен подвала

По окончании монтажа подошвы фундамента, поверхность железобетонных плит усиливается арматурой и выравнивается раствором. После высыхания армированного слоя, прокладывается горизонтальная гидроизоляция из рулонного материала.

Наружная выступающая часть гидроизоляции заворачивается на вертикальные стены, соединяясь с вертикальной изоляцией, а внутренняя примыкает к гидроизоляции пола цокольного этажа.

Принцип наружной гидроизоляции сборного фундамента

Перед установкой фундаментных блоков, необходимо подготовить нужные инструменты. Ящик для раствора расположить так, чтобы не перемещать его после укладки 2–3 блоков, отвлекая кран на дополнительные работы.

Инструмент монтажника сборных железобетонных конструкций

Инструкция и рекомендации по укладке ленточного сборного железобетонного фундамента:

1. Монтировать фундамент ленточный сборный железобетонный начинают с укладки угловых (маячных) фундаментных блоков в точках пересечения несущих стен. Раствор раскладывают при помощи лопаты, а вот разравнивать раствор лучше металлической или деревянной рейкой. В этом случае, удается сохранить толщину слоя и достичь идеально гладкой поверхности.

Сборный железобетонный фундамент

1. Поднимают блоки за две монтажных петли автокраном, и укладывают в назначенное место на подготовленный слой раствора.
2. После укладки маячных фундаментных блоков, по граням сборной фундаментной ленты натягивают шнур–причалку, подняв ее до высоты наружного ребра фундаментных блоков. Затем по шнуру укладывают все остальные блоки, не забывая оставлять отверстия для прокладки инженерных коммуникаций (электроснабжение, водоснабжение и др.).
3. После укладки ряда блоков проверяется горизонтальность поверхности, и, если она нарушена, снова поднимают блок и перекладывают.
4. Разрывы между железобетонными фундаментными блоками, запланированные проектом, а также места стыковки фундаментных блоков поперечных и продольных стен, заливают бетонной смесью.

Сборный железобетонный ленточный фундамент

После завершения установки фундаментных блоков подземной части фундамента, переходят к следующему виду работ по устройству сборного железобетонного фундамента — вертикальной гидроизоляции.

Вертикальная оклеечная гидроизоляция сборных ленточных фундаментов

Ленточный фундамент железобетонный при соприкосновении с грунтом будет насыщаться влагой, если его стены не оградить от этого воздействия вертикальной рулонной оклеечной гидроизоляцией.

Оклеечная гидроизоляция сборного фундамента

Рулонная гидроизоляция (гидроизол, акваизол и др.) наклеивается на наружные стены фундамента при помощи резино–битумной мастики (как один из вариантов) с применением специальных газовых горелок.

Порядок работ при устройстве вертикальной рулонной гидроизоляции стен подвала следующий:

• очищаем поверхность стен от пыли, грязи и остатков раствора;
• заделываем швы и устраняем все неровности поверхности стен фундамента;
• грунтуем поверхность основания стен специальной грунтовкой (праймером);
• раскатываем рулон гидроизоляции и нарезаем полотнища необходимой длины из расчета двух слоев изоляционного покрытия;
• при помощи шпателя, на грунтованное основание, наносится тонкий слой мастики, а по нему, снизу-вверх (внахлест), при помощи газовой горелки наплавляются подготовленные полотнища гидроизоляции;
• высота вертикальной гидроизоляции определяется уровнем отмостки или тротуара.

Обратная засыпка пазух котлована

Засыпку необходимо производить послойно (30–50 см), с уплотнением каждого последующего слоя грунта пневматическими или электрическими трамбовками.

Плитный фундамент для здания из газобетона

Такое решение для сложных грунтовых условий становится всё более популярным среди застройщиков. Его эффективность доказана опытом зарубежного строительства, например, на крайне слабых и исключительно влажных грунтах Голландии. Аналогичные условия встречаются на Северо-Западе России и в некоторых иных регионах.

Заливка плитного фундамента.

Основание под стены имеет вид армированной в два слоя железобетонной плиты высотой от 20 до 40 миллиметров. Она может заливаться на уровне поверхности или быть заглублённой до глубины промерзания или ниже, что позволяет устраивать в здании подвального помещения. Возникающие изгибающие нагрузки перераспределяются в массиве плиты благодаря совместной работе на растяжение арматуры и бетона на сжатие. Это обеспечивает необходимую жёсткость и неизменность геометрических характеристик поверхности плиты, на которой и возводятся все конструкции здания.

Плитный фундамент с не разобранной опалубкой.

При устройстве плитного фундамента на уровне проектной отметки рельефа, под ней производится замена естественного грунта на тщательно утрамбованный насыпной материал с высокими показателями по несущей способности. Дно выборки может быть выше нормативной глубины промерзания в регионе.

Вывод

Основным критерием выбора фундамента дома из газобетона, является его жёсткость, предохраняющая стены здания от неравномерных осадок, приводящих к появлению сквозных трещин и разуплотнению вертикальных швов кладки. Конструкция принимается в зависимости от существующих грунтовых условий в зоне пятна застройки. Чем они сложнее, тем меньше выбор между экономичными вариантами и труднее ответ на вопрос, какой фундамент лучше для дома из газобетона. Но даже при слабых и водонасыщенных грунтах можно сделать надёжный фундамент для дома, построенного из газобетона, в том числе с подвалом.

Количество блоков

Расход фундаментных блоков зависит от их размеров.

Итак, план утвержден и можно приступать к расчетам. Чтобы узнать, сколько нужно блоков для строительства, необходимо знать разновидности блоков. ФБС изготавливаются из песчано-цементного бетона марок М100 и М200, и ассортимент их достаточно велик, чтобы удовлетворить любые потребности. Их габариты, в зависимости от вида ФБС, указаны в таблице ниже. То, сколько уйдет блоков на постройку, зависит от габаритов отдельно взятого блока.

Чтобы расчитать, сколько блоков будет в фундаменте, нужно узнать его объем. Чтобы рассчитать объем кладки, достаточно длину всего фундамента умножить на его толщину и высоту. Итоговую цифру делят на объем одного блока, в результате чего получается количество блоков ФБС, необходимых для кладки. Если строительство предусматривает различную толщину кладки в разных ее отрезках, то необходимо произвести расчеты для каждого участка по предложенной формуле.

Как делать утепление

Наружное утепление цоколя необходимо в том случае, если в нем планируется жить. Для этого во время строительства цокольного этажа из блоков ФБС его стены покрывают специальными материалами. Но утеплением занимаются не только для сохранения температуры, но и чтобы снизить показатели влажности в помещении и избежать конденсации пара.

Перед утеплением необходимо позаботится о создании специальной песчаной подушки толщиной до 20 см. Она должна прилегать к низу фундамента и будет служить опорой для утеплителя. Песок необходимо хорошо утрамбовать.

Самые распространенные теплоизолирующие материалы, хорошо подходящие для подобных помещений:

• пенополистирол;
• пеноплекс;
• пенопласт.

Это связано с тем, что они имеют форму плит, которые наклеиваются на стены. В зависимости от климатических условий утеплять можно как в один, так и в два слоя. В первом случае важно правильно обработать стыки. Их изолируют с помощью монтажной пены. Во втором же случае листы кладут с нахлестом в 10 см. Особое внимание стоит уделить утеплению углов, которые особенно склонны к потере тепла.

Важно! Дополнительную защиту может обеспечить слой влагостойкого и ветрозащитного материала. На эту роль хорошо годится геотекстиль.

Укладка, монтаж: пошаговая инструкция

В работе не обойтись без:

• пенопласта;
• труб;
• мастик;
• гидростеклоизола;
• арматуры;
• лопат;
• песка;
• досок;
• цемента;
• геотекстиля.

Строительство основы для недвижимого объекта выполняется по определенным этапам. На примере частного жилого дома вот как сделать правильно:

1. Размечаем линии для установки и предварительной обработки участка фундамента.
2. Для этого нужны колья и обычная светлая нить.
3. Там, где линии разметки пересеклись, необходимо выбить арматурные стержни. По их расположению вымирают отвес (горизонт).
4. Закапываем траншеи, предварительно очистив их верхнего плодородного слоя. Глубина любой траншеи должна определяться уровнем промерзания.
5. Обустраиваем подушку. Просыпаем утрамбованную траншею песком и щебнем. Лучшая подушка для глинистого участка — это комбинация песок плюс щебень плюс песок.
6. Увлажняем подушку и трамбуем.
7. Поверх нее необходимо залить тонкий бетонный слой ( достаточно 3 сантиметров). Ждём затвердевания. Пролив бетоном не делают, если предусмотрена кладочная сетка поверх подушки.
8. Начинаем монтаж. Блоки укладываем с точек, обозначенных арматурными прутами. Пруты, как правило, выставляют на углах.
9. Начальный первый ряд — это блок плоский ФБС. Он снижает усадку. Блоки необходимо закрепить раствором. Для этого заливаем смесь в пазы и стыки.
10. Первый уровень необходимо проверить на горизонт.

Как укладывать дальше:

1. Каждый последующий ряд требует перевязки.
2. Приведем аналогию с кирпичной кладкой — различий минимум. Вертикальные швы, которые находятся в центре нижних блоков, должны перекрываться элементом, устанавливаемым сверху.
3. Углы заслуживают большего внимания. Там необходимо соблюдать перехлёст. Допустим, крайним остался правый бок. Следующий слой или уровень должен начинаться с левого блока.
4. Прослеживаем толщину щелей между строительным материалом. И плотно заполняем цементным раствором, подкрепляя стыки осколками кирпича или бетона.
5. Не забываем и про ростверк. Необходимо просушивать не менее 4 недель.

Какие бывают типы блоков

1. Сплошные. Этот тип наиболее прочен и может выдержать огромные нагрузки. Как можно понять из названия, в таких блоках нет никаких пустот – внутри исключительно бетон и арматура. Тяжелые дома на твердой почве обычно ставятся на таких блоках. Единственный их минус – вес. Если почва хоть немного ненадежна (болотистая, глинистая, илистая) блоки просядут и дом перекосится.
2. Сплошные с пустотами. Этот тип блоков легче предыдущего, поскольку в них имеются специальные пустоты для прокладки коммуникаций. Это очень облегчает подключение дома к водопроводу, канализации, электросети и интернету – ничего не нужно сверлить, все пролегает внутри стен и потолка технического подвала.
3. Пустотные. Самый легкий вид блоков, использующийся обычно там, где тяжелые сплошные блоки не подходят из-за природных условий. Внутри, в пустотах, остается место, которое можно заполнить теплоизолирующими материалами, например, и получить превосходные теплые полы или не менее превосходные теплые стены подвала.

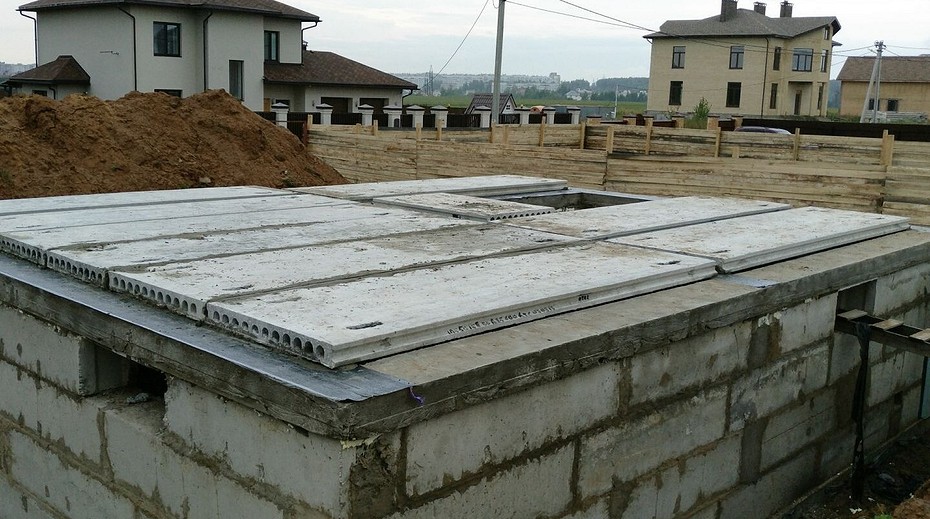

Монтаж фундамента из блоков ФБС

Перед началом непосредственной установки блоков ФБС своими руками стоит перекрыть траншеи досками, чтобы края ямы не обваливались, особенно когда вы будете доставлять тяжелые блоки на место установки.

При самостоятельном возведении блочного фундамента, стоит помнить, что первыми устанавливаются блоки ФБС в местах пересечения и углах, так как они являются своего рода направляющими.

Не бойтесь постоянно проверять точность расположения ключевых блоков и правильность расположения шнура-причалки. Поднимать ее стоит понемногу, после каждого ряда блоков, проверяя ровность всей линии.

Существует допустимая погрешность при возведении фундамента, но если Вы сомневаетесь, то лучше переделайте сейчас, сделав более точный и качественный фундамент.

И не забудьте о проведении технических отверстий для подведения коммуникаций к дому! Впрочем, все это уже должно быть в Вашем проекте.

Также, не забудьте обеспечить надежное покрытие, защищающее блочный фундамент от влаги и внешних воздействий. Для этого вполне подойдет битумная мастика.

Фундамент под баню

Схема устройства фундамента из блоков.

Список инструментов и материалов:

• блоки ФБС;
• щебень;
• песок;
• доски;
• гвозди;
• строительный раствор для кладки;
• битум;
• рубероид или другой гидроизолянт для оклейки верхнего ряда блоков в кладке;
• строительный кран;
• лопата;
• молоток;
• емкость для раствора;
• мастерок;
• нивелир и уровень.

Инструкция по возведению

Траншею для строительства фундамента бани следует делать на 40 см шире, чем ширина используемых блоков.

1. Сначала роется траншея, ширина которой целиком зависит от толщины используемых блоков. Ширина траншеи должна быть больше толщины блока на 20 см с каждой стороны для обеспечения комфортности кладки. В случае с организацией подвального помещения на площади всей постройки нужно выкопать яму с внешними отступами от границ фундамента на 20 см. Траншея, или яма, в большинстве случаев должна быть глубиной, равной глубине промерзания.
2. Вторым шагом идет засыпка подушки (слоя песка или песчано-гравийной смеси). Она создаст необходимую ровность и однородность грунта под фундаментом строения. Ее засыпают слоем 15 см толщиной и тщательно утрамбовывают.
3. Далее необходимо подготовить железобетонную основу для фундамента. Из досок сколачивается короб 20 см высотой и шириной, равной ширине блока (если планируется подвал, то можно залить дно целиком, смонтировав короб по границам фундамента). В готовую опалубку помещается железная арматура сечением 12 мм и заливается бетоном марки М200. Если строение не относится к капитальным, например, баня, то можно ограничиться маркой бетона М100. Когда раствор застынет, опалубку нужно снять.
4. Теперь наступила очередь укладки бетонных блоков. Порядок кладки таков: сначала краном укладываются блоки на углах конструкции, пересечениях стен и под фасадные стены. Угловые блоки являются ориентирами для дальнейшей кладки фундамента, и по ним контролируется необходимая ровность кладки. Вся кладка должна сопровождаться измерениями по нивелиру и уровню для обеспечения горизонтальности линий и вертикальности стен. Необходимо помнить, что бетонный блок очень прочен и усилен арматурой, что исключает изменение его габаритов. Так как коррекция размеров блока невозможна, то проводку коммуникаций осуществляют с помощью создания кирпичной кладки, замещающей цельный блок ФБС на месте пролегания труб, или сбором опалубки с последующей заливкой бетоном прокладываемого трубопровода. При монтаже фундамента под баню из ФБС нужно сшивать вертикальные швы, заполняя их строительным раствором для прочности и жесткости конструкции. Когда блочный фундамент под баню завершен, нужно закрепить его 15 см слоем армированного бетона, построенному по такой же технологии, что и бетонная полоса под кладкой.
5. Последним штрихом будет обеспечение гидроизоляции готовой кладки. Для этого битумом на два слоя обмазывают поверхность кладки, которая будет соприкасаться с грунтом, а его верх (там, где на основу будут ставиться стены) проклеивают рубероидом. Битум должен высохнуть до перехода к следующей фазе строительства.
6. Если ваш грунт не пучинистый, то оставшийся промежуток между землей и кладкой можно засыпать тем грунтом, который образовался при копке ямы. В противном случае следует использовать среднезернистый песок. Основание под баню готово.

При кладке фундамента под баню следует помнить, что толщина блоков должна быть толще или равна толщине стен, которые будут возводиться на них, чтобы кладка не нависала над фундаментом. Это обеспечит необходимую прочность стен. Для капитального строительства многоэтажных зданий толщина блоков фундамента должна составлять 600 мм, а для одноэтажных строений, вроде бани или сарая, подойдут бетонные блоки толщиной 300-400 мм.
