Деревянная лестница на второй этаж в частный дом своими руками

Основные виды расчета лестниц онлайн

1. Калькулятор расчета прямой деревянной лестницы на тетивах
2. Расчет прямой деревянной лестницы на косоурах
3. Расчет деревянной лестницы с поворотом на 90 градусов
4. Расчет деревянной лестницы с поворотом на 90 градусов и поворотными ступенями
5. Расчет деревянной лестницы с поворотом на 180 градусов
6. Расчет деревянной лестницы с поворотом на 180 градусов и поворотными ступенями
7. Расчет деревянной лестницы с тремя пролетами и ровными площадками
8. Расчет деревянной лестницы с тремя пролетами и поворотными ступенями
9. Расчет винтовой деревянной лестницы

Особенности монтажа лестничных конструкций

Перед тем, как приступить установке лестницы в частном доме, следует обратить внимание на некоторые детали. Во-первых, важно правильно подобрать тип лестничной конструкции. В загородных домах чаще всего устанавливают следующие виды лестниц:

1. маршевая;
2. винтовая.

Каждая конструкция обладает своими особыми преимуществами и недостатками. Например, винтовая лестница занимает очень мало места в помещении. Но, она достаточно сложна в изготовлении и установке. Для того, что бы рассчитать винтовую лестницу, надо обладать большим опытом и знать множество нюансов.

Кроме этого, винтовые лестницы в большинстве случаев получаются достаточно узкими. И передвигаться по ним крупным людям бывает очень сложно. Не говоря уже о переносе крупногабаритной мебели.

Что касается маршевых конструкций, то они являются самыми популярными среди владельцев частных домов. Такие конструкции легко можно сделать своими руками. Для этого не надо иметь специальное образование или использовать сложный инструмент.

После того, как вы определитесь с типом лестничной конструкции, обратите внимание еще на несколько важных параметров:

1. сколько свободного пространства вы можете выделить для возведения лестницы;
2. какой максимальный уровень нагрузки будет выдерживать лестничная конструкция;
3. какова высота между двумя этажами;
4. какие элементы будет включать в себя лестница, а также, какова высота, ширина ступеней, будут ли ограждения и так далее.

На сайте компании представлено множество достаточно оригинальных решений, которые можно воплотить в жизнь самостоятельно. Более подробно о том, как рассчитать лестницу правильно, можно узнать из видео инструкции по монтажу лестничных конструкций.

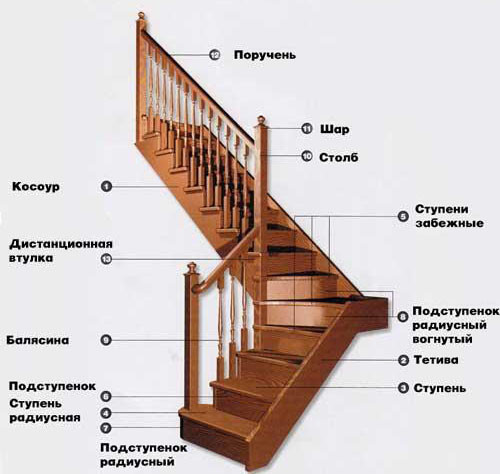

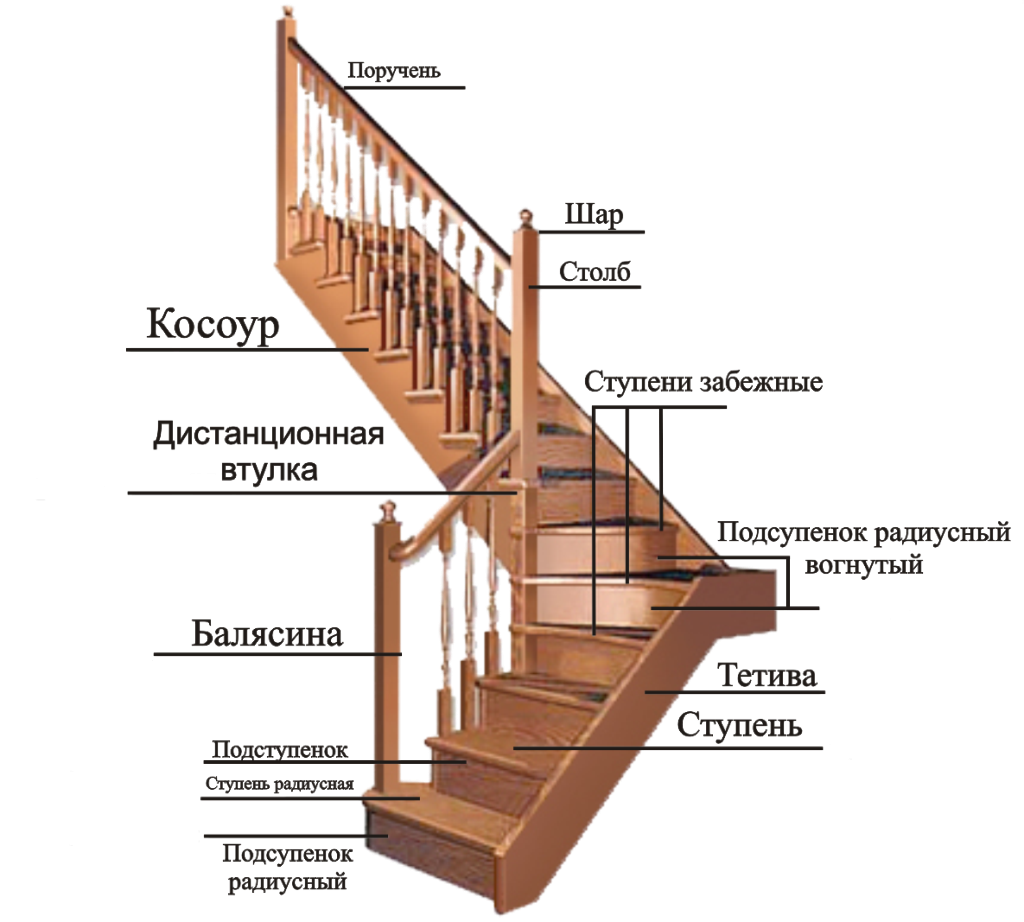

Виды поворотных лестниц

Многие в курсе, что все лестницы делятся на два основных класса:

• Маршевые конструкции – это те, что имеют прямые участки подъема. Одномаршевые модели, пожалуй, самые удобные в эксплуатации, за исключением случаев, когда подъем получается очень длинным, но они занимают очень много места и могут быть установлены в помещениях большой площади.

Чтобы избавиться от этого недостатка, конструкции делают поворотными, то есть подъем разбивается на несколько частей.

Градус поворота конструкции зависит в основном от места, где лестница устанавливается. Различают следующие варианты – на 90, 180 и 270 градусов. Последнюю модель можно назвать условной, так как повороты делаются в раздельных местах, и, фактически, лестница просто имеет три поворота на 90 градусов.

Такая же ситуация возможна и с моделями на 180 градусов, но, опять-таки, повторимся, что на это влияет место установки лестницы. Как вы понимаете из названия сегодняшней статьи, именно таким конструкциям мы уделим внимание в сегодняшней статье, но это не значит, что мы обойдем вниманием остальные.

• Винтовые лестницы являются поворотными в чистом виде. Тут один сплошной поворот без намека на прямые участки. Эти конструкции рассчитать сложнее всего, но при желании и это возможно без обращения к инженерам.

Совет! Далее мы рассчитаем параметры лестницы с забежными ступенями. Этот же принцип будет положен в основу расчета винтовых конструкций.

Что мы можем понять, рассматривая винтовую конструкцию? Конечно же, то, что она занимает очень мало места, и этот факт всегда проектировщики держат в голове, когда им требуется вместить подъем в ограниченное пространство.

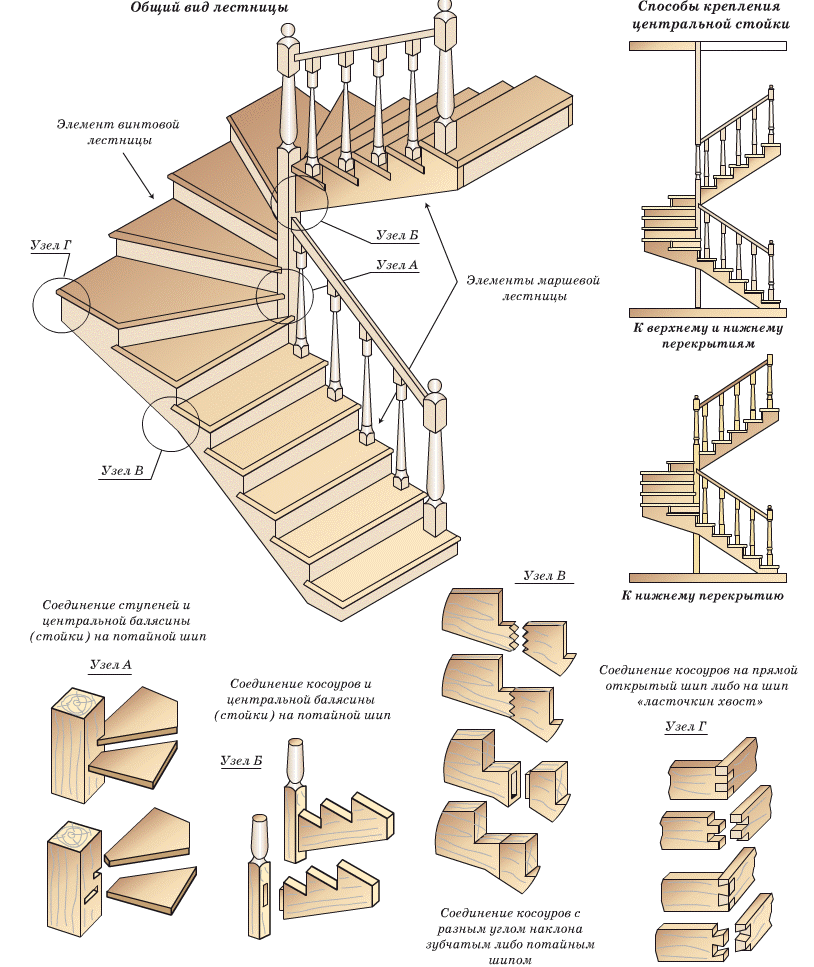

Гибридная лестница – маршевый проход в сочетании с винтовым участком

Это были типы лестниц в их чистом виде, но мы знаем, что обстоятельства и нестандартная творческая мысль толкают человека к созданию неординарных вещей. Лестницы не стали исключением, и их разнообразие тоже стало большим.

Такие лестницы называются комбинированными, вариантов их исполнения очень много, но все они включают в себя похожие нестандартные переходы.

Т-образная лестница

• Отдельного упоминания заслуживают т-образные конструкции. Тут вроде бы и повороты на 90 градусов, но в разные стороны. Строительство и расчет такой конструкции может быть очень сложной задачей. Исполняют их в основном в особняках, поэтому и занимаются данной работой профессиональные архитекторы.

Способы разворота лестничной конструкции

Поворот маршевой лестницы может быть выполнен двумя способами:

• Первый – через переходную, поворотную площадку. Данный элемент вы можете увидеть на снимках выше.
• Такие конструкции занимают немного больше места, чем следующий вариант, и получаются при одинаковых размерах проема они немного круче, но в них есть свои преимущества.
• Нормальный горизонтальный разворот позволяет расслабиться во время подъема. Особенно это важно, если он имеет большую протяженность, а восхождение осуществляет маленький ребенок или человек пожилого возраста.
• Если вы осуществляете подъем крупногабаритных вещей, то развернуться на площадке будет намного проще.
• Если сама лестница узкая, то на ней будет сложно расходиться идущим навстречу людям. Это с большим удобством можно сделать именно на площадке, не пачкая стены руками, и не рискуя потерять равновесие без нормальной опоры в виде поручня – такая ситуация будет иметь место, когда лестница в поворотной части примыкает к стенам.
• Поворотную площадку рассчитать, изготовить под нее детали и смонтировать будет намного проще, чем тот вариант, что мы разберем следующим.

Итак, мы узнали, как лестницы могут поворачиваться и для чего это нужно, теперь давайте узнаем, как своими руками сделать расчет лестницы с поворотом на второй этаж.

Роль лестницы в жилище

Лестница у входа в жилище играет немаловажную роль, и ее обустройству необходимо уделить предельное внимание, поскольку она берет на себя большую нагрузку.

Попробуем разобраться в  том, как сделать деревянную лестницу для крыльца своими руками, правильно подобрать материал, форму и цвет конструкции, таким образом, чтобы она создавала гармонию с крыльцом дома.

Для создания лестницы для крыльца чаще всего используют дерево. Популярность данного материала объясняется его экологичностью и привлекательным внешним видом. К тому же с деревом легко работать, можно создать любую конструкцию и даже заказать у мастеров перила с витиеватой резьбой.

Достоинства деревянных лестниц на крыльцо

• Легкость в обработке материала;
• Малый вес не создает препятствий для перевозки древесины;
• Возможность создавать причудливые декоративные конструкции;

Недостатки деревянных лестниц на крыльцо

• Дороговизна материала;
• Потеря внешней привлекательности после долгой эксплуатации;
• Склонность к деформации, гнилостным процессам, поражению насекомыми;
• Материал нуждается в дополнительной защитной обработке антисептиками и покрытию лако-красочными средствами;
• Древесина менее прочна, нежели бетон и металл;
• Перила и балясины могут расшатываться, а ремонт не всегда бывает легким.

Недостатки некоторых пород дерева для создания деревянной лестницы для крыльца дома, можно компенсировать правильным подбором материала.

Как выбрать древесину для лестницы к дому

Чаще всего для деревянных конструкций, которые будут устанавливаться на улице, используют сосну или лиственницу, поскольку они обладают рядом положительных характеристик.

Лестница из сосны

• Нуждается в периодической обработке антисептическими составами от гнили;
• Плотность материала невысокая, по сравнению с лиственницей;
• Поддается легкой обработке;
• Дешевизна древесины и широкая распространенность делает ее популярной.

Лестницы из лиственницы

• Высокая плотность древесины (материал может прослужить веками и превратиться в камень);
• Устойчивость к гнилостным процессам и деформации;
• Дороговизна;
• Имеет небольшую распространенность на рынке стройматериалов, поскольку ареал ее произрастания небольшой. Завоз лиственницы из отдаленных регионов только увеличивает ее стоимость.

Таким образом, сосна является более доступным и бюджетным материалом для изготовления деревянных лестниц на крыльцо своими руками. Лиственницу, при желании, могут позволить себе владельцы домов, для которых расходы не имеют большого значения.

Составление чертежа деревянной лестницы для крыльца

Этот этап перед началом работ является обязательным пунктов в процессе создания лестницы для дома. Чтобы сделать качественный эскиз, необходимо провести тщательные замеры и расчёты, учитывая при этом следующие параметры:

Высота конструкции

Чтобы ее получить, необходимо измерить промежуток от земли до верхушки крыльца или проема двери, если лестница планируется непосредственно для входа в дом.

В крайнем случае, нужно  сделать зазор от проема двери до верхней ступени, учитывая тот факт, что древесина склонна к расширению, при повышенной влажности, а это грозит блокированием входа.

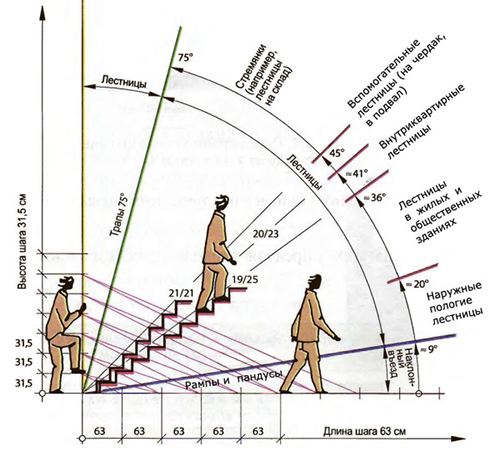

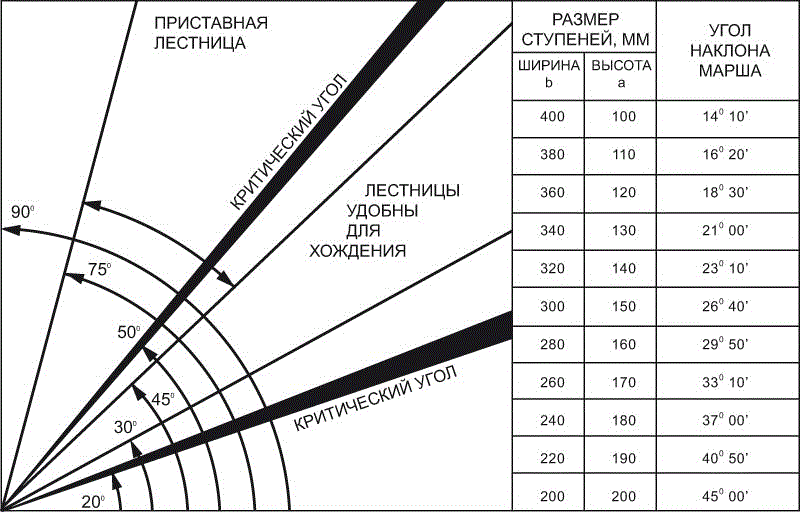

Угол покатости лестницы

После того, как будут произведены замеры высоты лестницы, необходимо рассчитать максимально предполагаемый уклон. Делая расчёты, помните о том, что крайне крутую лестницу использовать неудобно, а слишком покатая занимает много места.

Угол наклона конструкции регулируют методом удлинения или укорачивания непрерывной последовательности ступенек между двумя площадками.

Длина косоура или тетивы

Тетива представляет собой конструкцию с особыми пазами, которые необходимы для закрепления ступеней. Косоур – конструкция марша лестницы, представляет собой балку с расположенной на ней гребенкой для монтажа ступеней.

Схема монтажа ступенек для деревянной лестницы на косоурах на крыльцо и тетивах.

Важно! Не сооружайте лестницу очень крутой или покатой, при ее длине в пределах 5 метров.

Формула для расчёта косоура c = a / sin (α)

• c — длина косоура;
• a — высота лестницы;
• α — угол крена марша лестницы.

С учетом угла наклона лестницы,  можно рассчитать промежуток до первой ступени от крыльца, использовав формулу длины косоура:

с = √ a² + b²

• a – высота лестницы;
• b – промежуток до первой ступени от крыльца;
• с – длина лестничного пролета

Ширина лестницы  чаще всего соответствует 9 м, для того, чтобы на нее мог встать как мин.,  человек. Если площадь двора позволяет, лестницу можно делать шире, для удобства жильцов дома.

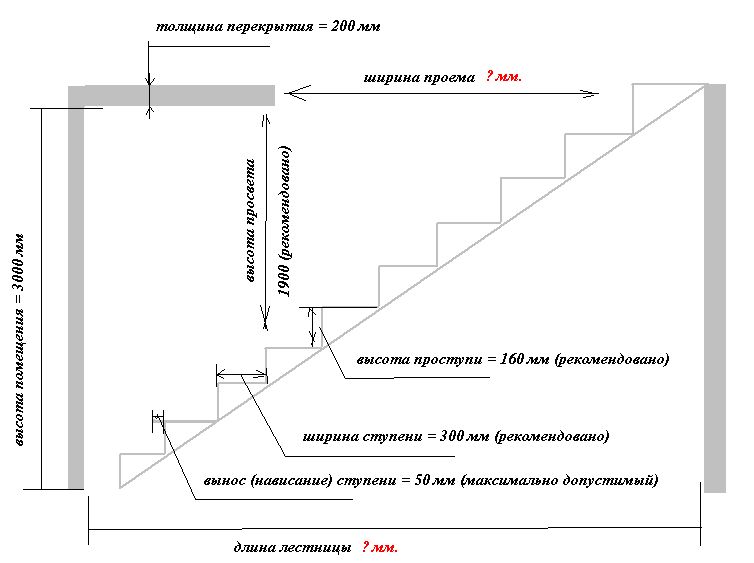

Размер и количество ступенек

Для определения нужного количества деревянных ступенек на крыльцо во всей конструкции нужно рассчитать величину ступени (250 – 320 мм) и поделить на промежуток между основой крыльца и лестницы.

При получении результата около полуметра, понадобится 5 ступеней. Высота подступени колеблется от 150 до 200 мм. При расчёте глубины и высоты ступенек учитывается уровень удобства эксплуатации конструкции, каждый определяет его для себя сам.

Инструкция по определению размера деревянных ступенек для крыльца

• Расчет нужно начинать измерения высоты крыльца или промежутка между уровнем земли и порога.
• Глубина ступени по указанию СНиП, должна составлять не менее 30 см. Таким образом, если длина пролета = 1 м, то можно разместить 3 ступеньки, глубиной 3 м 30 см.
• Необходимо провести проверку соответствия принятым нормам. Простая деревянная лестница на крыльцо высотой полметра разделяется на требуемое количество ступеней. Результат: 50 : 3 = 16, 5 см.
• В конце произведенных расчётов и замеров, результат переносят в чертеж деревянной лестницы для крыльца.

Конструкции

Перед возведением лестницы нужно определиться с ее конструкцией. Лестница бывает двух основных типов: маршевая и винтовая.

Маршевые лестницы подходят для установки внутри и снаружи дома, например, на крыльце. Они ставятся на тетивах или косоурах. Решающим фактором в пользу этого типа лестниц в доме является их удобство в использовании. Вариации: одномаршевая конструкция, двухмаршевая с междуэтажной площадкой, конструкция с забегающими ступеньками.

Преимущество винтовой лестницы в том, что она не занимает много места. При этом она предназначена только для подъема людей, громоздкие вещи по ней поднять или спустить может быть затруднительно. Винтовую лестницу нельзя изготовить полностью из дерева, так как должна быть металлическая фигура в виде трубы или штанги.

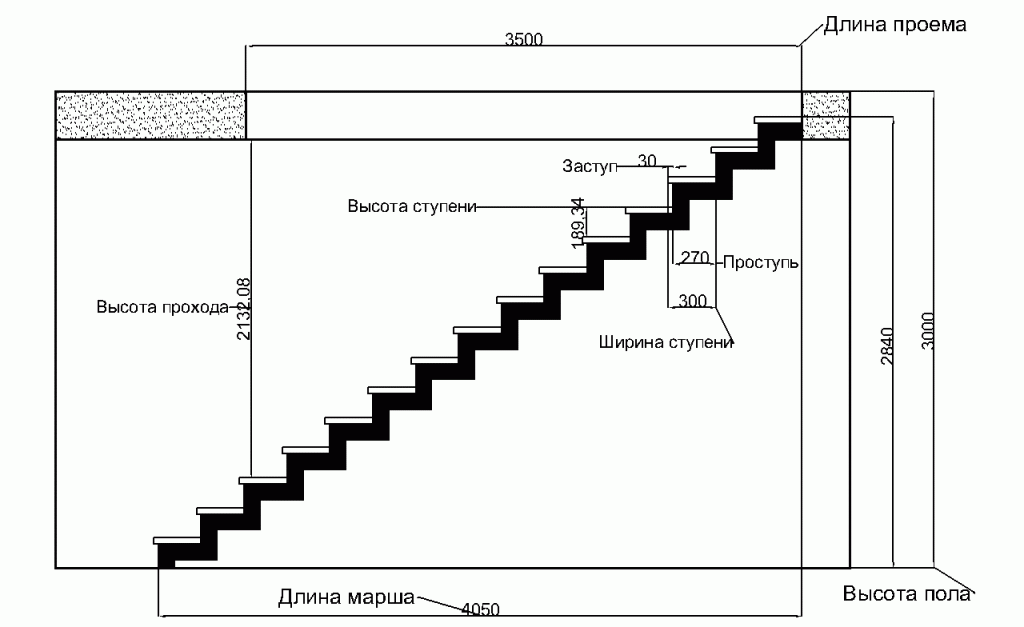

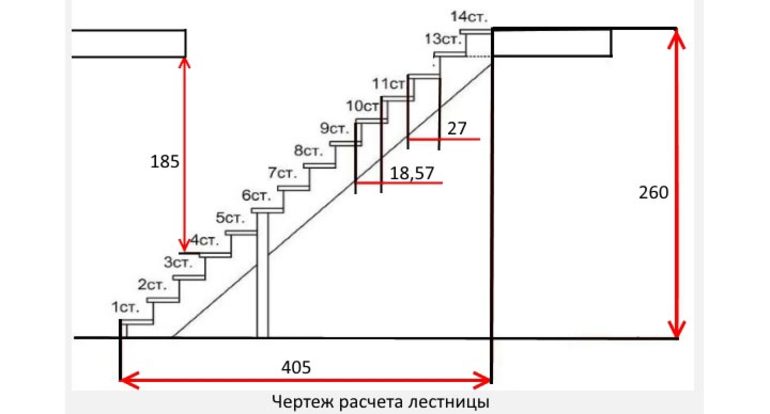

Расчет ступеней лестницы

Как рассчитать ступени лестницы, это второй вопрос, с которым придется столкнуться при данной работе. Основная задача состоит в том, чтобы в дальнейшем изготовить одновременно удобные и безопасные ступеньки. Если строительство дома осуществлялось самостоятельно, то и этот этап работ не вызовет особых затруднений.

Произведенный подсчет количества ступеней должен отвечать ряду показателей:

Расчет верхнего марша деревянной лестницы.

1. Каждый лестничный марш в частном доме, который имеет более 3 ступенек, в обязательно порядке должен быть оснащен перилами. Это основная мера безопасности, и ее стоит соблюдать.
2. Если в доме проживают маленькие дети, то размеры ступенек должны быть комфортными для детей. Высота одной ступени не должна превышать 20 см.
3. Высота каждой ступеньки должна быть одинаковой. Максимальная погрешность, которая допускается при этом виде работ, не должна превышать 0,5 см.
4. Для комфортного подъема ширина проступи не должна быть меньше 25 см.
5. Стоит уделить внимание и освещению. Гораздо проще получить травму на марше без света. Именно поэтому стоит установить хотя бы пару осветительных приборов.

Чтобы выполнить расчет ступеней оптимального размера, достаточно применить одну простую формулу: а-б=12. Где а — ширина проступи, б — высота ступеньки. Эта формула обеспечивает максимальное удобство лестничного марша. Еще одна формула, которая дает наиболее оптимальные показатели ступеней лестницы а+б=46, где «а» и «б», это все те же показатели.

Чтобы выполнить расчет количества ступеней, необходимо сделать пошаговые действия. Для начала делают замеры всего марша под необходимым углом. Полученный показатель необходимо разделить на выбранную высоту проступи. В результате получится показатель, который и определит необходимое количество ступенек.

Видео с особенностями расчета для самостоятельного изготовления лестницы.

Процесс расчета лестницы не такой трудный, хоть и имеет определенное количество подводных камней. Зная все основные тонкости, можно сделать правильные расчеты, которые обеспечат надежность, безопасность и комфорт всего лестничного марша.

Виды конструкций

Если рассматривать стационарные лестницы, то по характеру крепления маршей различают следующие варианты конструкций:

• на косоурах;
• на тетивах;
• консольные;
• винтовые.

Лестницы на косоурах

Косоуры — несущие балки с выступами (зубцами) для каждой ступеньки. Это один из наиболее часто встречающихся типов конструкции лестниц. Косоуры не обязательно применяются в паре. Есть лестницы с одним, центральным, несущим элементом.

Их устанавливают, когда необходимо «сэкономить» пространство. Два косоура — это стандартный вариант конструкции.

Три несущих опоры необходимы для широких лестниц, чтобы ступени не прогибались по центру. Обычно центральную несущую балку устанавливают третьей при ширине лестницы более 1.3 м.

Материал изготовления косоуров — металлический профиль или деревянный брус.

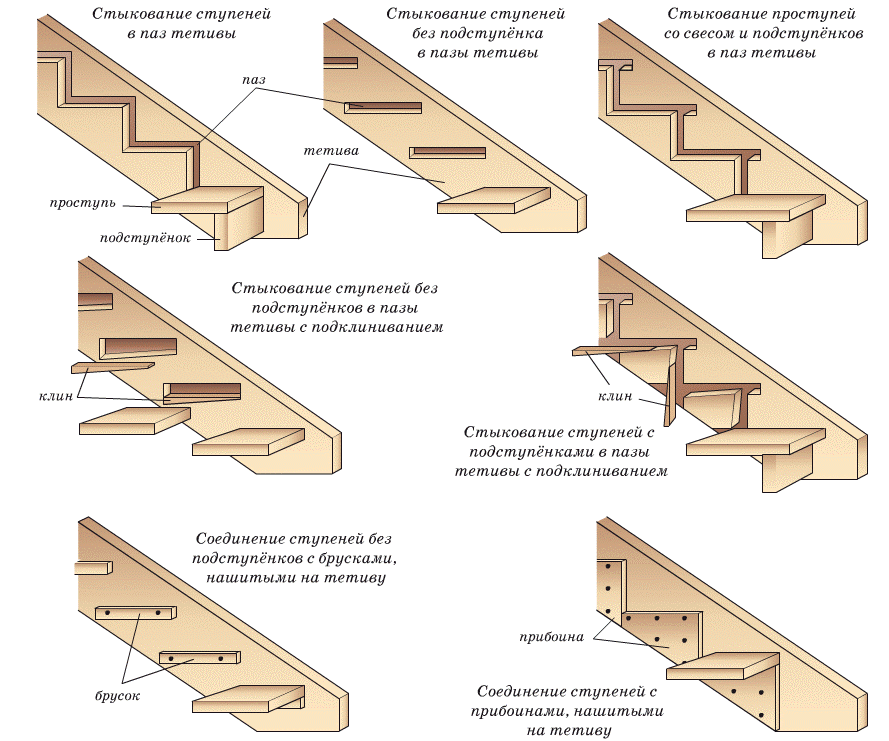

Лестницы на тетивах

Тетивы — это опорные балки, которые в чем-то подобны косоурам. Но они могут работать только в паре. Это обусловлено характером крепления ступеней — их устанавливают во внутренние пазы деревянных балок или на опорные пластины, приваренные к металлическим профилям.

Чисто визуально лестница на тетивах смотрится более компактно, но монтировать ее сложнее — необходимо точно выставить тетивы, чтобы пазы или пластины попарно идеально совпали между собой.

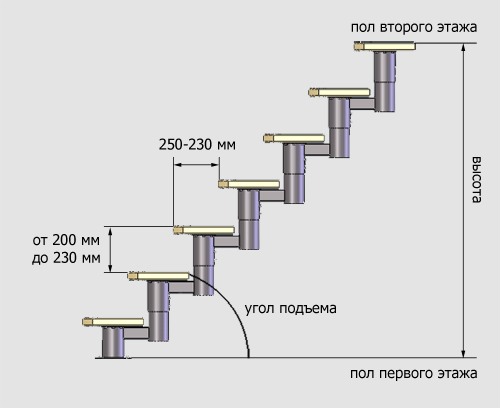

Лестницы на больцах

Это относительно «молодой» тип крепления ступеней между собой. «Больц» это транскрипция немецкого bolzen, или в привычном для нас звучании «болт». Именно болты, винты или резьбовые шпильки и являются основой конструкции. Различают несколько вариантов лестниц на больцах.

Простейшее из них можно представить в следующем виде:

• в каждой ступеньке по углам сверлят две пары отверстий;
• хромированную стальную трубу разрезают на части, равные высоте ступеней;
• отрезки труб вставляют между ступенями и стягивают с помощью резьбовых шпилек с гайками;
• первую ступень связывают больцем с полом;
• последнюю ступень могут крепить непосредственно к стене или к лестничной площадке.

В чистом виде лестница на больцах используется не часто. Чтобы выдержать серьезные нагрузки диаметр болта или винта должен быть большим, что приводит к утрате визуальной легкости и «воздушности» конструкции. Поэтому для маршей с большим количеством ступеней используют дополнительные элементы поддержки.

Например, поручни с опорными столбами или подвесами. Но есть и комбинированные конструкции, когда одна из сторон марша крепится к косоуру или тетиве, несущей стене (подвид консольной лестницы) или опорному столбу (подвид винтовой лестницы).

Консольные лестницы

Технически это лестница на одной «тетиве» с жестким креплением ступеней к приваренным профилям или вертикальным штырям (болтам). Сама тетива представляет собой металлический силовой элемент, который непосредственно крепится к несущей стене анкерными болтами.

Затем тетиву прячут под отделку (гипсокартон, штукатурку), а к профилям крепят ступени. Ограждения обычно не служат несущим элементом, но иногда их делают достаточно прочными, чтобы перераспределить часть нагрузки.

Примечание. В принципе, для стен из монолитного железобетона можно использовать непосредственное крепление каждой ступени на анкера. Но такой вариант в частном домостроении встречается редко.

Винтовые лестницы

Это одни из самых компактных видов лестниц с большим разнообразием крепления ступеней. Главный недостаток в том, что в большинстве случаев используют забежные ступени клиновидной формы, что значительно уменьшает ту полезную площадь, на которую можно устойчиво стать при подъеме или спуске.

Можно выделить три основных вида конструкции:

• С консольным креплением ступеней на центральный столб и частично на ограждающие стены. Устанавливают в углах и эркерах.
• С опорой ступеней на центральный столб, с фиксацией «висящего» края на больцах и/или на ограждения.
• С креплением ступеней в спиралевидные гнутые тетивы.

«Лестница в дом» — профессиональное изготовление лестниц всех типов

При «уверенных» столярных навыках и вдумчивом подходе к работе можно выполнить ее и своими руками, но нужно помнить: лестницы — ответственные конструкции, которые должны быть на 100% безопасными. Обеспечить полную надежность может только точный расчет размеров, грамотное изготовление и установка с учетом специфических нюансов.

Компания «Лестница в дом» предлагает профессиональные услуги проектирования и производства деревянных, металлических и комбинированных лестниц всех типов. Мы учтем площадь, высоту помещения, обеспечим гарантированное удобство и безопасность основы, ограждений, подберем дизайн с учетом интерьера дома или офиса. Заказчикам из Москвы и МО мы также предлагаем услуги установки деревянных лестниц — наружных, внутренних, с металлокаркасом и всех прочих.

Мы работаем по готовым проектам и выполняем индивидуальные заказы. Готовые лестницы доставляются покупателям (в регионы РФ — транспортными компаниями). На продукцию действует гарантия 12 месяцев.

Изготовление лестницы своими руками

Первое, с чем нужно определиться, приступая к изготовлению лестницы – это будет ли собственноручно проводиться только сборка, или же столярные навыки позволяют приступить к вырезанию ступеней и стоек своими руками. Первый вариант гораздо проще, собрать лестницу из готовых деталей можно на один день. Единственная загвоздка – найти хорошего столяра, который может выполнить заказ точно про представленным эскизам.

Делать же лестницу «с нуля» не каждому с руки. Только на приобретение нужного инструмента уйдет половина стоимости всех заготовок. Но если сложности не пугают, а фрезерный станок точно пригодится в хозяйстве, можно приступать к работе.

Подготовка элементов

Чтобы не ошибиться в размерах и в удобстве пользования лестницей, желательно перед вырезанием ступеней собрать макет из трех ступенек.

После успешного тестирования лестницы можно начинать резать сами ступеньки из выбранного материала. Лучше всего подходит массив дуба, но это самый дорогой материал. В качестве аналогов рекомендуют использовать ясень, белую акацию или клен. Бук для ступеней не подходит – он боится влаги и может не выдержать активного использования.

Подготовка деталей лестницы состоит из нескольких этапов:

1. Из заготовок выкраиваются ступеньки нужной формы. Ручным фрезером снимаются фаски, делаются желобки под несущие гильзы, все шлифуется, покрывается лаком и краской.
2. Изготавливаются гильзы, опорная пятка для центральной трубы и фланцы.
3. Если есть навыки работы со сварочным аппаратом, вместо нанизывания ступенек на центральную шпильку можно сварить металлический каркас.
4. Также для центральной колонны вместо металлических гильз можно использовать деревянные кольца.

Когда все элементы готовы, можно приступать непосредственно к возведению винтовой лестницы. Лестница устанавливается на подготовленную поверхность, с которой снято напольное покрытие. Верхний проем обрамляется металлическими уголками или же деревянной планкой с плинтусами.

Сборка лестницы

Сам процесс сборки лестницы займет не много времени, главное – соблюдать технологию:

• устанавливается центральная труба на опорную пятку – это может быть как сваренный из труб каркас, так и вырезанный из листа фланец;
• очень важно выставить центральный опорный столб строго по вертикали, иначе вся лестница будет косить, а исправить это не так и просто;
• фиксируется центральная стойка анкерами к полу, при необходимости заливается цементной стяжкой;
• нанизываются металлические или деревянные гильзы и ступени – для защиты от механических повреждений в процессе примерки и сборки ступеньки лучше обернуть полиэтиленовой пленкой;
• ступеньки разворачиваются согласно эскизу и фиксируются больцами – не стоит забывать о проверке строительным уровнем горизонтали;
• если же использование больц не предусмотрено, под ступеньками нужно установить укосины, которые будут распределять вес на центральный столб;
• в некоторых случаях укосины сделать не получается, тогда ситуацию спасут опорные столбы под каждую ступеньку, которые можно сделать элементом интерьера;
• устанавливаются стойки перил – можно заказать готовые балясины с отверстием под металлическую шпильку;
• если перила являются частью больцевой конструкции, в качестве закладных для стоек используются стальные трубы для придания жесткости конструкции;
• для соединения стоек и поручня используется универсальный штырь, который крепится на стойки фланцем цанговым;
• если перила изготовлены заранее, они «оттягиваются» временной фиксацией перед тем, как окончательно крепить их к стойкам;
• если же перила из ПВХ, им можно придавать нужную форму непосредственно во время монтажа – для этого надевается специальный греющий рукав и оставляется на 40 минут;
• главное не сжечь рукав – свободная часть, не греющая ПВХ, должна быть расстегнута;
• следует помнить, что во время нагрева ПВХ перила увеличиваются в объеме на несколько миллиметров, так что фитинги нужно приобретать с учетом расширения, иначе придется подпиливать места стыков.

Чтобы лестница выглядела стильно, можно сделать подсветку ступенек светодиодной лентой или даже точечными светильниками с детектором движения.

5Ширина марша

Пропускная способность лестницы – это первый и самый важный критерий, который влияет на рассматриваемый размер, то есть ширину марша. Если говорить проще, то именно количество человек, которые могут пройти за минуту по этой лестницы, и есть пропускная способность.

По строительным нормам, данный размер должен быть не меньше 900 см, в комфортабельных домах, данное значение может достигать 15 000 мм.

Несмотря на казалось бы сложную конструкцию любой лестницы, вести расчеты не так сложно, как могло показаться, но при этом. не стоит забывать о тщательном просеете и внимательности. Потому что в данном случае каждое отклонение от нормы даже на сантиметр. Может привести к плачевному исходу и желаемый результата, в конечном итоге, не будет достигнут.

Критерии выбора древесины

При покупке струганной древесины необходимо учесть следующие требования:

• на поверхности не должно быть темных пятен;
• недопустимо наличие трещин, сколов, шероховатостей и иных дефектов.

Сучки (диаметр до 1 см) могут присутствовать лишь при условии того, что из материала будут изготовлены ступени или подступенники. Также обратите внимание на влажность, большая масса доски говорит о том, что от приобретения стоит отказаться.

При изготовлении конструкции без наличия опыта, вы можете столкнуться с определенными трудностями, но ваше желание и стремление поможет достичь желаемого результата.

Расчет стоимости деревянных лестниц

Для того чтобы произвести расчет необходимо определить необходимые параметры:

• Материал для ее изготовления. Это может быть дуб, сосна, ясень и другие.
• Высота лестничной конструкции – то есть расстояние от нижнего этажа до пола верхнего этажа. Расчет нужно вести в миллиметрах.
• Ширина лестничной площадки. Тоже в миллиметрах.
• Вид лестницы. Выбрать можно прямую, винтовую, со ступенями забежного типа и другие.
• Определить будут ли обработаны материалы лаком или краской, будут ли присутствовать подступенки.
• Замерить длину дополнительных ограждений – перилл. Расчет производится в миллиметрах.

Итак, допустим, хозяин решил сконструировать деревянную лестницу со ступенями забежного типа под 90 градусов. Материал был выбран – дуб. Высота лестничной площадки – 3000 мм, Ширина лестницы – 1500 мм.

Так как предполагаемая лестничная конструкция будет находиться в середине комнаты, ограждения или перила будут применяться с двух сторон конструкции. Значит, длина перил будет составлять 6000 мм. Также будет установлен подступенок, использована лакировка и тонировка. По образцам и желанию заказчика подобран необходимый цвет.

В итоге, после проведения всех расчетов, примерная стоимость возведения такой лестничной конструкции будет оцениваться в 360250 рублей.

Помимо этого, еще нужно будет учесть стоимость доставки и установки лестницы.

Расчеты лестничной конструкции

Если Вы решили изготовить деревянную лестницу своими руками, продумайте нюансы конструкции: определите ее размеры, рассчитайте число ступеней и опор. Важно изначально представлять, какую функцию будет выполнять лестница: соединять этажи или вести наверх мансарды. (Информацию о самостоятельном утеплении мансарды можно прочитать здесь).

Начертить схему самому тоже несложно. Чаще всего изготавливают прямую маршевую лестницу. Она соединяет первый этаж со вторым, а в высоту достигает нескольких метров. Для удобства угол наклона конструкции должен быть равен значению в 30-40 градусов.

Обратите внимание! Деревянные дома дают значительную усадку в первые два года после строительства, поэтому угол наклона может измениться.

Итак, для Вашего удобства, мы приведём основные расчеты элементов лестницы (на примере деревянной) стандартной конструкции:

• Длина основания — 3,5-4 м;
• лестничный пролет – 2,5 м;
• ширина ступеней – 30 см;
• высота ступеней – 15-20 см.

Вас также может заинтересовать статья о заборах для дачи: //-i-ograzhdeniya/

Необходимые расчеты

1. 1. Определяем высоту лестницы. Среднее значение величины от потолка до пола – 250 см. К данному значению нужно прибавить толщину межэтажного перекрытия. Его среднее значение 35 см. Получаем:                                                                     250+35=285 см

1. 1. вычисляем количество ступеней: высоту лестницы делим на высоту ступени. Последнее значение (т.е. высоту ступеней) лучше брать усредненное – 17 см. Получаем:                                                               285 см/17 см =16,76

Значение округляем в большую сторону. Итого получаем 17 ступеней.

1. 1. определяем ширину ступени. Считается, что допустимая ширина проступи (плоская облицовочная часть ступени) может находиться в пределах от 22-40 см. В российской практике для расчета ширины ступени и подъема (подступенок) используют формулу: a + b = 47 см, где а — высота подступенка, b — ширина ступени. Получаем:                                                                     47-16,67=30,3 см

Значение округляем до 30 см. – это и есть ширина ступени.

1. 1. ширина марша лестницы должна быть кратна ширине ступени. В нашем случае это значение значение может быть равным 60 см, 90 см, 120 см. и т.д.
   2. вычисляем длину лестницы. Длина лестницы равна произведению количеству ступеней на их ширину. Получаем:                                                                      17*30= 480 см

Рекомендация! Полученное нами значение, довольно большое. Не в каждом доме можно будет соорудить такую конструкцию. Строители советуют делать поворотную лестницу либо пролет с площадкой.

• вычисляем длину косоура. Расчеты производим по теореме Пифагора: сумма квадратов катетов равна квадрату гипотенузы. То есть А²+В²=С². В этой формуле: А – высота косоура, В – длина лестничного марша, С – длина косоура. Получаем:

                                                                230400 + 81225 = 311625 Корень этого числа равен 558,23 см. Можно округлить до 560 см.

Совет! Если сделать геометрические расчеты затруднительно, то можно начертить лестницу на бумаге в соответствующем масштабе и измерить угол и длину основания.

Характеристики параметров лестницы для дома

Подъем на второй этаж зависит от геометрии помещений частного дома. Он может быть прямым, поворотным или винтовым. Прямая форма — самая удобная для передвижения людей, переноса габаритных предметов, несложная в расчетах и монтаже. Но при стандартных 3 метрах между этажами и ширине пролета 1 м под нее нужно минимум 10 м2 площади на первом этаже, что найдется не в каждом помещении.

Длина проема для Г-, П-образных конструкций за счет поворотов получается меньше, чем в прямых, хотя оба вида занимают почти одинаковую площадь. На поворотных участках устанавливают площадки или забежные ступени.

Ступеньки делают поворот на 90, 180 градусов более плавным, уменьшают крутизну, размеры лестницы, но забежные ступени менее удобны, чем площадки. Марши Г-, П-образных форм размещают вдоль стен, в углах, а подлестничное пространство используют для хранения вещей или как место отдыха.

Винтовые системы — самые компактные (помещаются на 1м2). Чем меньше места занимает такой марш, тем больше крутизна подъема. Спиралевидные конструкции можно поставить в центре комнаты, в углу, на любой площади, где есть проем. Минус — круговое движение не слишком комфортно пожилым, детям. В узких проемах (60-80 см) сложно развернуться тучным людям, переносить тяжести. Чтобы построить удобный винтовой подъем, необходимо правильно вычислить размеры основных элементов. При самостоятельных расчетах рекомендуем пользоваться калькулятором (программа построена на параметрах строительных норм) или заказать расчеты размеров специалистам.

Чтобы рассчитать удобную лестницу на второй этаж, при строительстве нужно соблюдать основные нормы проектирования:

• ширина конструкции — минимум 0,8 м. Для поворотной — оптимально один метр. При наличии инвалидов в доме — не менее 1,5м;
• ступени — в одном марше от 3 до 18. Нечетное число позволяет начинать и заканчивать шаг с одной ноги, что удобно с точки зрения биомеханики движения. Оптимальная глубина проступи = размер ноги взрослого человека (в основных лестницах; от 25, в нежилые помещения на втором этаже — от 20 см). В забежных ступенях узкая часть — минимум 10, на средней линии — от 14 см;
• оптимальный уклон — 37-45̊ . При наклоне больше 45 градусов лестница будет крутой, меньше — слишком пологой, что одинаково неудобно для перемещения. Высота шага в пределах одного марша одинакова по всей длине (допустимое различие в размерах — не более 5 мм), иначе повышается риск травматизма;
• размер площадки между маршами — ширина равна ширине пролета, длина — не меньше 1,3-1,4 м, у входных дверей с открыванием на площадку — размер дверного полотна + 0,5-0,6 м;
• ограждения — для лестницы между этажами оптимально 0,9м. Если есть дети — 1,5. На входе из трех и более ступеней — минимум 0,8 м.

Проем и размеры ступеней

Произвести расчет лестниц, а точнее, ступеней можно только в том случае, если у вас имеются в наличии все формулы и определены базовые показатели. Для начала их подбирают интуитивно, основываясь на стандартах СНиП. Также нужно измерить проем, в дальнейшем можно откорректировать параметры, если будут выявлены некоторые отклонения и несовпадения. Так как рассчитать габариты проема для лестницы можно с помощью простой рулетки, для начала измерьте расстояние от пола до потолка, и от входа на второй этаж до положения первой ступени.

Для того чтобы рассчитать лестницу в доме, а также определить, какого размера должен быть проем, в первую очередь нужно знать количество ступеней в марше. На основании этого показателя вы вычислите размер подступенка и сможете воспользоваться формулой, чтобы определить шаг. Итак, рассмотрим, как рассчитать стандартный шаг лестницы. Для этого нужно взять ширину проступи и высоту ступени. Формула для расчета шага лестницы имеет следующий вид:

За один шаг человек может преодолеть в среднем 60-65 см. Это комфортная величина шага, на основе которой можно вычислить ширину проступи (а) и высоту подступенка (в).

Замеры необходимые для правильного расчета лестницы на второй этаж

Также эти показатели можно определить несколько иным способом. Для этого нужно взять за основу такие параметры, как высота подъема, длина проекции и уклон лестницы. Для начала нужно рассчитать высоту подъема:

Иными словами, нужно суммировать высоту комнаты и толщину перекрытия. Отсюда можно узнать количество ступеней:

На основании количества ступеней и высоты проступи можно произвести расчет длины проекции лестницы, ориентируясь на проем. Рассчитываем длину проекции лестницы:

Если вам известны высота подъема и длина лестницы, можно узнать уклон или крутизну прямой лестничной конструкции:

На основании этих данных можно произвести расчет более точных показателей для прямой лестницы:

Основные элементы лестницы

Различные конструкции лестниц могут иметь массу деталей, часть из которых является обязательными составляющими сооружения. Другие же элементы, входящие в лестничный ансамбль, могут носить чисто декоративный характер.

К числу обязательных элементов лестницы относятся ступени и основные опорные части конструкции.

1. Ступени – это детали, состоящие из горизонтальной (поступи) и вертикальной (подступенка) частей. Подступенок является основой поступи, обеспечивающей дополнительную безопасность при использовании лестницы. Но также существуют модели, конструкция которых не предусматривает ее использование.
2. Опорные балки лестницы бывают двух видов. Это может быть тетива — основа, поддерживающая ступени с торцов или косоур – основа, поддерживающая ступени снизу.
3. Перила – не менее важный элемент сооружения, который позволяет лестнице быть безопасной. При этом они могут придавать изделию некий шарм и завершенность. Сегодня существует множество моделей, в конструкциях которых ограждения не предусмотрены вовсе.
4. Балясины – это вертикальные опоры для перил. Кроме своего основного предназначения эти элементы часто имеют декоративное назначение и служат украшением лестницы.

Материалы для металлической лестницы на второй этаж

Когда вы решили приступить к чертежу и, собственно, изготовлению подъемной конструкции на второй этаж, важно определиться с материалами. Не каждый элемент может быть использован для простого монтажа своими руками.

Так как процесс создания лестницы потребует сварки, материал должен хорошо ей поддаваться. Поэтому для устройства косоуров выбирайте трубы с прямоугольным сечением или швеллеры, но не шпалы. Стоит помнить, что труба обладает большей жесткостью, нежели швеллер, поэтому в процессе эксплуатации меньше вибрирует.

Для обустройства ступеней вам понадобятся металлические листы и различные элементы для фиксации подъемных элементов к опорам.
