Калькулятор расчета лестницы на второй этаж Как правильно рассчитать лестницу на …

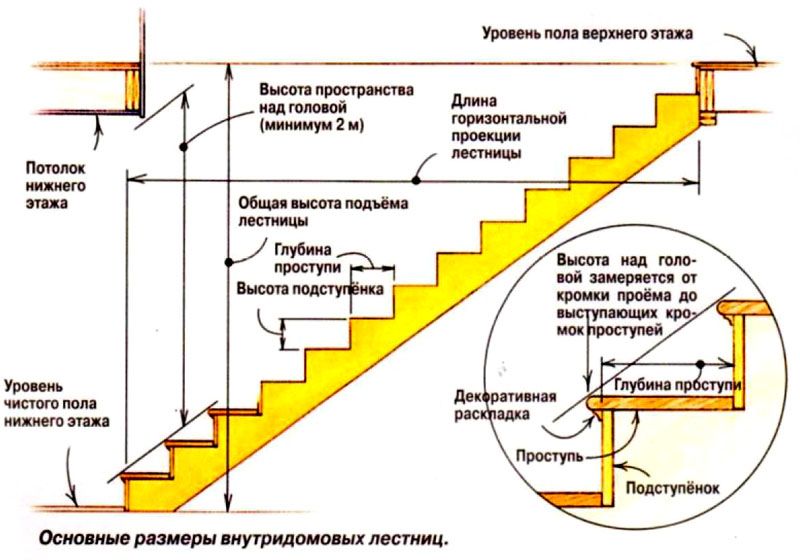

Как рассчитать лестницу на второй этаж: основные параметры расчета

Чтобы после установки лестницы на второй этаж вам не пришлось обнаружить, что она слишком крутая или узкая, по ней очень тяжело подниматься или неудобно спускаться, необходимо заранее поинтересоваться тем, как рассчитывают лестницу на второй этаж. Для этого необходимо ознакомиться с типами лестничных конструкций и предъявляемыми к ним требованиями.

Виды лестничных конструкций

Тот или иной вид лестницы на второй этаж выбирают исходя из особенностей конструкции здания, назначения лестницы, общего стиля интерьера и наличия свободного пространства для ее установки.

Калькулятор расчета лестниц

Виды ступеней

• Фризовые, расположенные в начале и в конце марша. Нижняя проступь называется пригласительной или заходной. Ставят для увеличения угла захода на лестничный подъем. Количество — 1-3. Пригласительные отличаются от рядовых проступей размером или формой. На них можно не крепить балясины и использовать как подиум, куда поставить цветы и другие предметы декора.
• Рядовые — расположены между фризовыми. Количество в одном марше — от 3 до 15.
• Забежные, с широкой наружной частью. Применяют в спиралевидных лестницах, в угловых конструкциях. Если пространство для поворотной лестницы ограничено, установка 2-3 забежных ступеней вместо площадки позволит сэкономить до метра полезной площади. Разновидность забежных ступеней — «гусиный шаг» (с асимметричным расположением элементов).

Лестница с подступенками называется закрытой, без — открытой. Открытые марши выглядят легче закрытых. Отсутствие подступенка увеличивает площадь проступи.

Прямые ступени — стандартная форма в прямых и поворотных лестницах. Пригласительные элементы часто делают с закругленными углами для удобства захода с разных сторон. На крыльце интересно смотрятся полукруглые (радиусные), трапециевидные проступи.

Материал для изготовления — любой, в зависимости от места установки лестницы. Наиболее популярный вариант для частных домов — дерево, которым обшивают деревянные, металлические каркасы. Для изготовления деревянных элементов рекомендуем износостойкую древесину дуба, бука или цельноламельные щиты, характеризующиеся устойчивостью к деформации, истиранию, повышенной влажности.

Оригинально выглядят ступени из стекла. Несмотря на внешнюю хрупкость, они спокойно выдерживают вес 2-3 человек, не бьются от ударов. Закаленное стекло или триплекс сочетается с металлом, ковкой. Изготовление стеклянных элементов лучше доверить специалистам, которые сделают точные расчеты нагрузок, размеров под габариты лестничного марша.

Расчет размера и количества ступеней лестничного марша

На первом этапе требуется правильно подсчитать определить высоту подъемной конструкции. Этот момент является базовым в расчетах оптимальной площади лестничного марша.

Нужно измерять высоту между этажами. Это сделать просто с помощью метра или вертикально спущенной веревки. Ее нужно зафиксировать на верхнем этаже. За точку отсчета обязательно брать уровень чистого пола. Нижний конец под прямым углом нужно закрепить на нижнем этаже. Внизу наметить точку, которая будет началом лестничного марша. Провести 2 прямые образовывающие катеты прямоугольного треугольника. Гипотенузой в нем будет длина лестницы.

Чтобы рассчитать правильные пропорции конструкции, нужно учитывать угол наклона лестницы. Слишком крутая будет некрасиво смотреться, приносить дискомфорт, поскольку человеку тяжело подыматься резко вверх.

Покладистая конструкция занимает много места, требует затрат при строительстве. Оптимальный вариант наклона лестничных маршей в домах находится в диапазоне 25-45 градусов.

Исходя из параметров образовавшегося треугольника, можно посчитать количество ступеней, их высоту и глубину. Рекомендовано просмотреть ряд возможных вариантов, чтобы понять, какой из них лучше в конкретном случае.

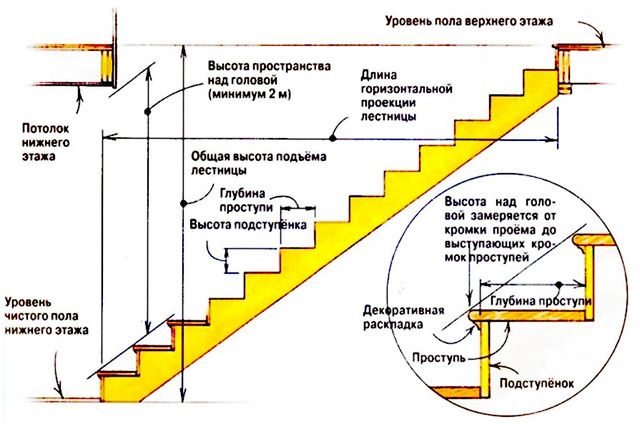

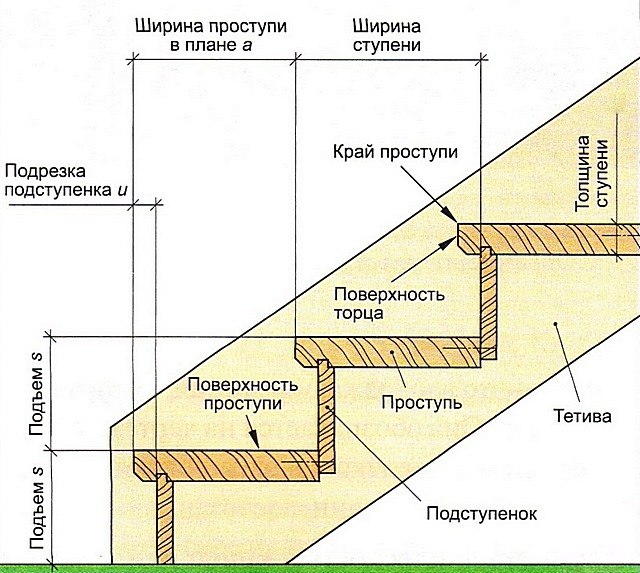

Расчет размеров и количества ступеней

При правильном подсчете габаритов ступенек нужно учитывать величину лестничного шага. Этот показатель равен 60-65. Такое расстояние имеет обычный шаг взрослого человека при обычной ходьбе. Если показатель уменьшить, поднятие вверх упрощается за счет лишних ступенек.

Комфортными должны быть высота ступеньки и проступь. Ширина должна помещать взрослого человека, поэтому не стоит ее делать меньше 80-100 см. При подсчетах, нужно учесть, что все ступени должны иметь одинаковые габариты на всем марше. У человека присутствует мышечная память, когда он шагает лестницей. Перемена параметров становится опасной, особенно в затемненных участках. Здесь важно учитывать:

• глубину проступи (не меньше 25-30 см, чтобы поместилась ступня взрослого человека);
• высоту ступеньки.

Количество ступеней подсчитывается за формулой:

N=L\hшага, где

• N –количество ступеней;
• L – длина подъема лестничного марша;
• h шага – высота шага.

Дроби округляются в большую сторону.

При ограниченности пространства конструируют сложные марши. Их конфигурации многообразны. Самые распространенные П и Г-образные. Независимо от сложности конструкции принципы расчетов остаются аналогичными.

Итоговые расчеты

На выходе математических подсчетов нужно иметь минимальную и максимальную длину марша. Первое значение получается путем умножения количества ступенек на минимальный шаг. Этот показатель на практике нельзя занижать – конструкция получится некомфортной для передвижения.

Если проступи умножить на величину максимального шага, то получится максимально удобная конструкция. Имея эти показатели, нужно выбрать наиболее подходящий вариант в конкретном случае.

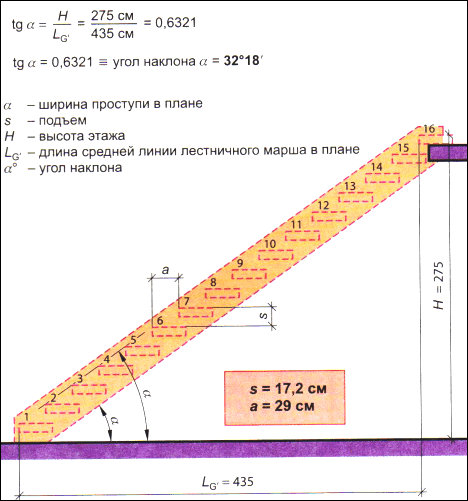

Графический метод проектирования

Проще всего считать габариты на схеме. Графическое изображение позволяет оценить вид будущего сооружения наглядно. График строится следующим образом.

1. Разбить на бумаге ось координат и обозначить верхний и нижний уровень.
2. Начертить линию уклона марша, используя транспортир, для соблюдения угла.
3. На осях отметить отрезки длины шага и высоты подъема ноги.
4. Соединить точки попарно.
5. Разделяя каждый промежуток на 2 части, прорисовать положение ступенек. Важно придерживаться масштаба для ясной картины будущего сооружения.

Эти действия можно произвести вручную. Сейчас есть много компьютерных программ, делающих графики и расчеты без вас.

Как правильно рассчитать лестничный марш

Чтобы правильно рассчитать лестничный марш, нужно определиться с высотой и длиной конструкции. Если ступеней получается много, следует делить марш на части и соединять их площадкой. Оптимальное количество ступеней в марше – 16.

Рассчитывать лестничный марш следует из положений:

• уклон марша лестницы должен иметь соотношение 1:2;
• от уклона зависят габариты ступенек;
• разделите высоту лестницы на высоту ступени, получается количество ступеней;
• ширина лестничного марша вычисляется умножением количества ступенек на ее ширину.

Правильный расчет позволит сократить объем трат, связанных с дальнейшим строительством. Конструкция получится визуально правильной, удобной и безопасной.

Как рассчитать лестницу: основы

При строительстве лестницы своими руками важно придерживаться основных требований к конструкциям для избегания ошибок и опасных ситуаций. Следует изучить стандарты ГОСТ и технические требования к данным конструкциям. Базовыми знаниями для строительства лестниц и площадок являются:

• наклон и число ступенек;

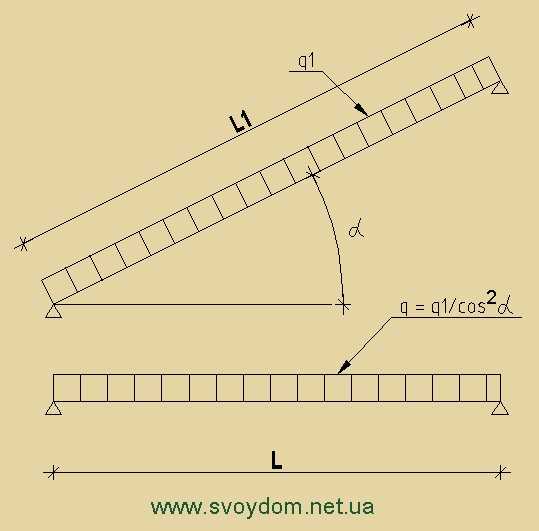

• вычисление допустимой нагрузки на лестничный марш;
• потребность установки и параметры площадки;
• высота подступенка;
• ширина проступи;
• правильное соотношение подступенка и проступи;
• ширина лестницы.

Придерживаясь технических рекомендаций, можно самостоятельно оборудовать подъем на верхний этаж.

Размер проступи должен быть оптимальным. Слишком маленькая площадь приведет к дополнительному напряжению, когда пятка свисает. Перебор с площадью тянет увеличение ширины шага и силы при передвижении по лестнице. Оптимальный размер – 28-32см.

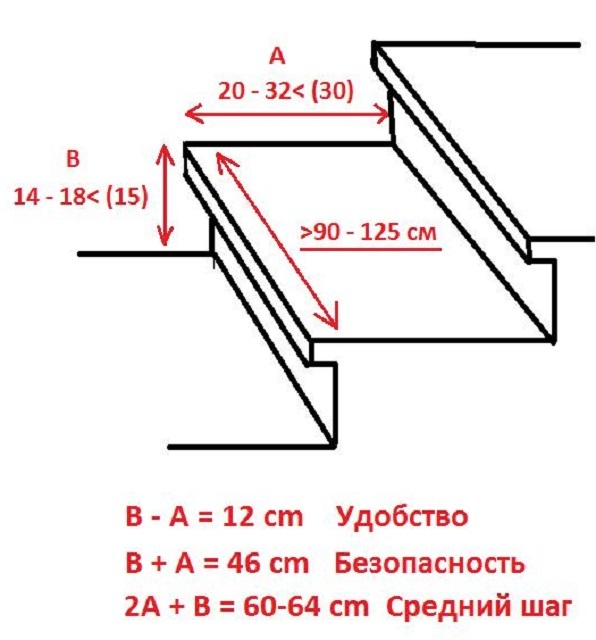

Как рассчитать лестницу: правила

Определив угол наклона и количество ступенек, нужно подобрать требуемые параметры для ступенек. Здесь следует учитывать 2 правила, основными показателями для которых являются высота подступенка и ширина проступи.

• Правило 1. Разница в длине высоты подступенка и ширины проступи должна равняться примерно 120 мм. Этим обеспечивается удобство подъема.
• Правило 2. Сумма этих двух показателей должна быть близка к 45 см. Это правило безопасности. При нарушении параметров человек испытывает трудности, ноги могут путаться или цепляться друг за друга.

Найти дополнительную информацию о строительстве лестниц и площадок можно на нашем сайте или просмотрев видео.

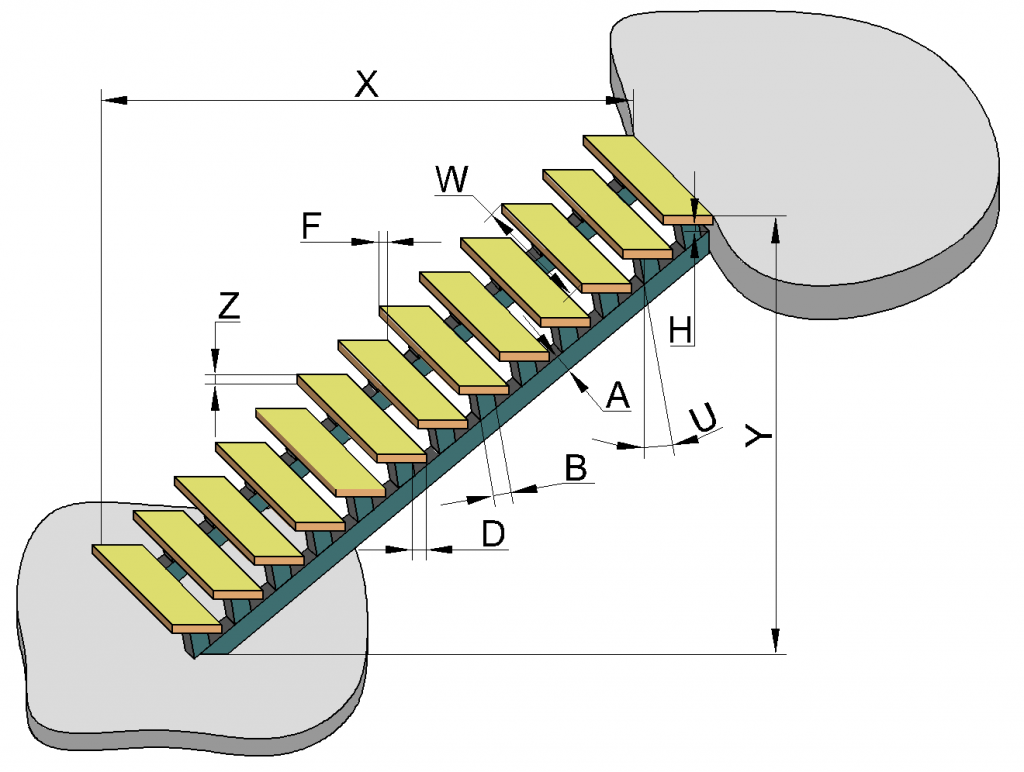

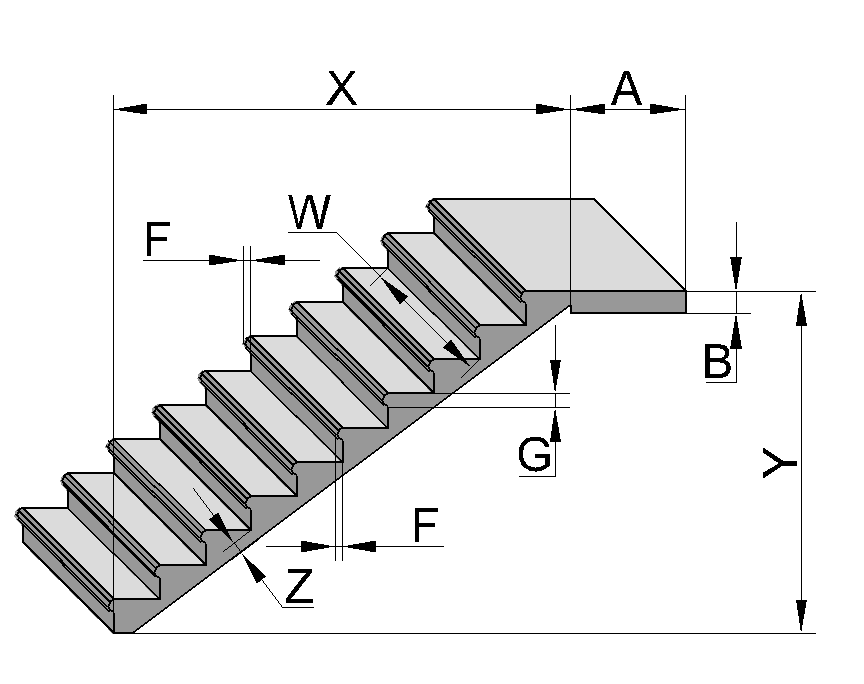

Калькулятор расчета прямой лестницы

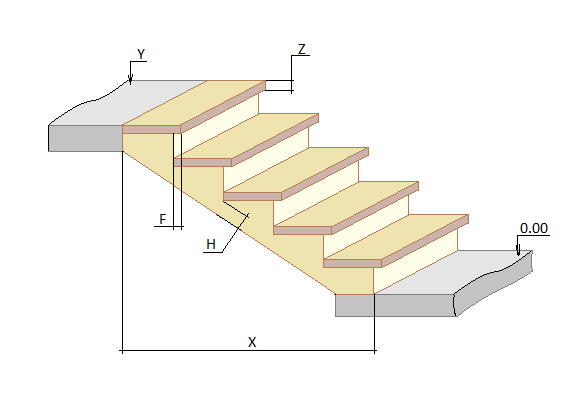

Инструкция для онлайн калькулятора расчета прямой лестницы

Указываем все требуемые параметры

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Нормы проектирования лестниц: СНиП

1. Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
2. Высота от ступени до перекрытия — 2 м по всему пролету.
3. Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
4. Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
5. Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
6. Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
7. Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

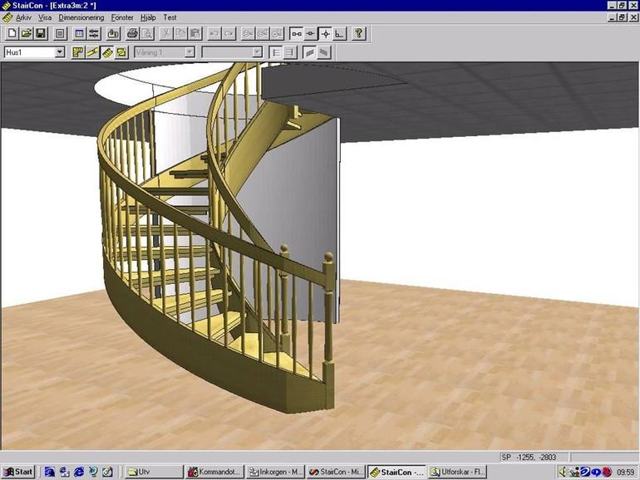

Краткое рассмотрение программы для расчета лестницы

Рассчитать деревянную лестницу довольно сложно, если вы не знаете, как и с помощью чего это делается. Но благодаря новейшим инновациям это вполне возможно, для этого к вам на помощь придет специальная онлайн-программа для проектирования лестниц. Воспользоваться можно абсолютно любым приложением, так как они практически идентичны между собой.

В таких программа предусмотрены основные функции, которые помогут определиться в следующих моментах:

• с чего начинается проектирование;
• необходимые параметры при проектировании лестниц;
• подборка необходимых материалов и текстур для возведения;
• предоставление различных форм и изгибов ступеней;
• окончательный вид, который можно рассмотреть в 3D формате.

Эти программы удобны тем, что с легкостью в несколько нажатий мышкой произведут расчет, и при этом вы внесете туда желаемые параметры вашей лестницы. Основными параметрами для расчета считаются:

• длина проема занимаемой лестницы;
• высота, которая измеряется от пола первого этажа до уровня пола второго этажа;
• желаемое количество ступеней;
• выступ края ступеней;
• толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для проектирования, которые будут созданы онлайн без всяких бумаг, карандашей, линеек и прочих сложностей. Стоит заметить, что при проектировании программа учитывает все строительные нормы и правила.

Если вы добились желаемого результата, тогда можно распечатать чертежи и приступать к строительству. Если по каким-то причинам у вас не выходит создать проект лестницы самостоятельно, обратитесь к специалисту в этой области.

Расчет лестницы онлайн калькулятор с чертежами + 3D

Лестница – это одна из важнейших конструкций в любом частном доме, так как является основой для свободного перемещения между этажами. При выборе проекта мастера нередко руководствуются только экономической и эстетической стороной проблемы, зачастую пренебрегая строительно-проектировочными нормами и правилами. Тем не менее, игнорирование столь важной составляющей во многих случаях приводит к тому, что изделие получается нестабильным, небезопасным и некомфортным.

Сервис эффективного строительства КАЛК.

ПРО предлагает выполнить автоматизированный расчет лестницы в режиме онлайн на 3D-калькуляторе, в результате которого вы получите все, что необходимо для монтажа конструкции: комплексную смету, полный набор чертежей и интерактивную модель для лучшего визуального восприятия. Программа для проектирования лестниц рассчитывает параметры всех элементов и предоставляет некоторые рекомендации на основании положений СНиП, ГОСТ и ТУ, которые применяются для изготовления деревянных строений.

Программа проста в использовании и не требует специальных инженерных навыков – все поля калькулятора интуитивно понятны, а справка включает иллюстрации с обозначениями отдельных элементов.

Каждый расчет сопровождается оценкой получившегося строения и при вводе некорректных значений – в случае критических отклонений, расчет остановится и всплывающее окно покажет, в каком поле была совершена ошибка, если же отклонение незначительно, будут предоставлены рекомендации, где нужно применить поправку.

Используйте калькулятор расчета деревянной лестницы на второй этаж, чтобы создать действительно надежную и удобную конструкцию. За 5 лет работы мы помогли реализовать свыше 3000 проектов для жителей России, СНГ и Европы.

Почему наши калькуляторы лестниц лучше?

Тесное сотрудничество с производителями лестницВысочайшая детализация чертежей и 3D-моделиИтоговый отчет с перечнем необходимых материаловГотовая смета для изготовления конструкции подрядчикомТехническая поддержка помогает при работе с калькуляторомПоложительные отзывы и большое количество реализованных проектов

В отличие от других сайтов онлайн калькуляторов лестниц наш проект имеет ряд неоспоримых преимуществ и это не пустые слова, так как вы можете лично проверить все эти утверждения на практике.

• Функциональность конструктора. Вы можете спроектировать конструкцию любого типа и выбрать особенности крепления элементов. В случае ввода недопустимых значений расчет прекратится и будет выведено предупреждение с ошибкой, на прочих ресурсах – расчет произведется в любом случае.
• Рекомендации. В нашем калькуляторе выводятся рекомендации для многих элементов конструкции, например, вы узнаете оптимальные параметры: угла наклона, высоты ступеней, ширины доски ступени, ширины проступи, ширины лестницы, ширины косоуров (верхних, промежуточных, нижних). На других сайтах – только угол наклона.
• Сотрудничество с производителями. Наш отдел разработки тесно сотрудничает с реальными производителями лестничных конструкций, благодаря чему мы уделяем повышенное внимание детализации и креплению отдельных узлов. Профессионалы и частные компании используют наш инструмент повсеместно.
• Готовая смета. В результате расчета пользователь получает итоговый отчет, в котором содержатся все необходимые чертежи, 3D-модель в выбранной проекции и готовая смета на изготовление лестницы, с подробным описанием количества материалов. На других сайтах – только размерности элементов.
• Графика. Большинство посетителей выбирает наш сайт, в том числе, по причине наличия качественной проработанной графики. Помимо того, что чертежи максимально приближены к нормативам технической документации, проекция отдельных элементов на схеме подобрана таким образом, чтобы при распиле сохранялось направление волокон древесины (шва клееных досок).
• Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
• Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета лестницы или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

Ежемесячно мы получаем десятки положительных отзывов и благодарностей от пользователей проекта На странице «Отзывы» расположены готовые проекты конструкций, выполненные на основании расчетов наших инструментов.

Возможности конструктора

Общие правила расчета

Общие принципы расчета:

1. Устанавливайте лестницу так, чтобы угол ее наклона составлял от 35° до 40° — это максимально комфортный диапазон для передвижения человека вверх и вниз по ступеням. Если сделать лестницу более пологой, то перемещение по ней будет занимать слишком много времени и быстро утомлять. Кроме того, пологая лестница будет длиннее, поэтому для ее строительства потребуется больше материалов и времени. А по крутой лестнице будет сложно подниматься с грузом в руках, детям и пожилым людям.
2. Если вы делаете маршевую лестницу, то сами марши должны быть довольно широкими, даже если общая длина конструкции не превышает пары метров. В среднем ширина маршевой площадки должна составлять 90-100 см.
3. Все ступеньки должны быть идентичными. Мы уже говорили, что различие хотя бы в несколько миллиметров по высоте глазу не видно, но тело автоматические привыкло поднимать ногу на определенную высоту при подъеме, и если этот параметр не будет совпадать, спотыкания и падения неизбежны.
4. Расстояние сбоку между пролетом лестницы и стеной не должен превышать 6 см.
5. Конструкция должна выдерживать нагрузку минимум в 220 кг, перила – от 100 кг. Если среди жильцов есть полные люди, нагрузку следует увеличить.
6. Высота перил должна быть не меньше 90 см. Если вы делаете лестницу, ведущую в детскую комнату, их можно опустить на уровень 70-75 см. Существуют лестницы без перил – легкие и стильные конструкции, не перегружающие интерьер, но в этом случае риск оступиться и упасть вниз увеличивается. Если лестница проходит рядом с окном, перила устанавливают в обязательном порядке.

Поскольку наиболее часто в частных домах используют маршевые конструкции, мы будем рассматривать именно их. Любые марши состоят из фризовой ступеньки наверху, поверхность которой находится на уровне одного подступенка от пола, верхней ступеньки, расположенной вровень с полом второго этажа и ступеней между первыми двумя элементами (их количество может быть произвольным). Минимум марш может состоять из 3 ступеней, максимум – из 15, очень редко – из 20 штук. Оптимальный вариант, когда в одном пролете насчитывается от 8 до 12 ступеней.

Расчет ступеней

При расчете ступеней деревянной лестницы за расчетную единицу берут какое-либо значение. Как правило, это длина среднего человеческого шага, которая составляет примерно 60-64 см. Экспериментальным путем было выяснено, что именно на это расстояние человек выносит ногу во время ходьбы по горизонтали в спокойном темпе. Однако хождение по ровной поверхности и по наклонной лестнице отличается, поэтому у расчета шага по ступенькам есть свои особенности. Зная этот параметр, можно вычислить шаг ступени и ширину проступи, и наоборот.

Вычисления следует производить по формуле: 2m+n=62 см (возьмем среднее число между 60 и 64 см человеческого шага). Здесь m является высотой подступенка, а n– шириной проступи. Таким образом, можно вычислить оптимальное соотношение этих величин.

Стоит заметить, что существуют общепринятые размеры проступей и подступенков, считающиеся наиболее удобными, как и угол наклона лестничного полотна. Так, высота подступенков обычно составляет 16 см, но может увеличиваться до 17 см. Ширина проступи в идеале должна быть не меньше длины стопы человека. Взрослому человеку с 43-45 размером будет удобно подниматься по лестнице, ширина проступей которой составляет около 30 см.

Длина лестницы

Для расчета длины лестничного марша необходимо сперва определить количество ступеней в нем минус одна. Также потребуется расчетная ширина ступеней. Умножьте эти показатели и получите длину лестницы.

Например, лестничный марш состоит из 8 ступеней шириной 29 см. Умножаем 8 на 29 и получаем 232, то есть 2,32 м.

Если длина получилась непозволительно большой, и такую лестницу не получится вписать в интерьер, ее можно сделать с поворотом на 90° или 180°, дополнив промежуточными площадками (пролетами) и забежными ступеньками. Расчет поворота деревянной лестницы зависит от ваших предпочтений и размеров пространства, отведенного под конструкцию. Все необходимые данные проще всего получить, воспользовавшись одним из бесплатных интернет-сервисов или шаблонными размерами. Подобной информации полным-полно в интернете, поэтому подобрать нужный вариант не составит труда.

Из всей информации выше можно сделать вывод, что в некоторых случаях расчет лестницы проводить вовсе не обязательно – можно просто воспользоваться уже имеющимися данными и размерами, проверенными на практике. Если вы делаете оригинальную конструкцию с нетипичными габаритами, для уверенности в успешном исходе дела можно создать 3D-проект при помощи специальной программы. Среди такого софта особой популярностью пользуется Consultec Staircon – программа, создающая визуализацию проекта и позволяющая просчитать смету на его реализацию. Программа SolidWorks поможет создать модель любой лестницы и других инженерных конструкций. В программе «Компас» работает большинство современных конструкторов и доморощенных дизайнеров.

Напоследок предлагаем вам посмотреть полезное обучающее видео о деревянной лестнице с поворотом, где наглядно продемонстрированы все этапы работы:

Расчет лестницы онлайн-калькулятором: тонкости и нюансы

Для получения цифр, по которым можно рассчитать и изготовить идеальную лестницу на второй этаж, мало знать общие параметры. В любом деле есть свои тонкости и нюансы, без которых отличного результата попросту не получится. Изготовление лестниц – не исключение. Итак, полезные советы по этому вопросу:

• Все измерения, которые впоследствии будут введены в калькулятор, должны быть сделаны одной и той же рулеткой. В противном случае, может обнаружиться несогласованность некоторых параметров между собой и работу придется либо корректировать, либо начинать заново.
• Никогда не спешите. Всем давно известно, при чем хороша спешка и это никак не относится к проектированию лестницы.
• Лучше довериться профессионалам или умной программе, чем получить лестницу, по которой будет невозможно либо затруднительно передвигаться.
• Качество материалов имеет такое же значение, как и правильный расчет.
• Рекомендациям, которые «дает» калькулятор после завершения процесса, необходимо следовать – они основаны на соблюдении всех возможных правил и норм ГОСТ — лестничные марши строго рекомендуется делать по ним.

Процесс проектирования лестниц на сегодняшний день сильно упрощен. А у вас другое мнение? Выразите его в комментариях!

Похожие публикации

• Расчет лестницы: о чем нужно помнить
• Как выполнить расчёт и проектирование консольной лестницы?
• Идеальная лестница с помощью онлайн конструктора
• Считаем количество ступеней будущей лестницы
• Разбираемся с углом наклона лестничного марша
• Как построить лестницу без посторонней помощи?

(Насколько Вам понравилась статья)

Что представляет собой калькулятор лестницы онлайн

Сейчас многие стали использовать компьютерный способ расчета параметров лестницы в режиме online. Программа может быть установлена на андроид смартфона или же на ноутбук с любой оперативной системой. Пример перерасчета есть в каждом приложении совместно с инструкцией по использованию программы.

В целом разработка достаточно удобная, функциональная и не нужно слишком много времени, чтобы вычислить необходимое количество материала, ширины, в том числе определить уклон.

Таблица калькулятора содержит различные столбцы и строчки, каждая из которых обладает определенным предназначением. Существует калькулятор, который проектирует сооружение. В частности, внося определенные данные в таблицу и нажав на нужную кнопку, можно за пару секунд получить изображение будущей конструкции.

Онлайн калькулятор позволяет выполнить расчет лестницы без необходимости скачивания программ

Рисунок будет состоять из:

• Вида сбоку и сверху;
• Чертежа ступеней;
• Чертеж тетивы;
• Исходные данные.

Используя калькулятор можно открыть для себя множество новых возможностей, которые существенно упростят разработку проекта. Можно рассчитывать и моделировать лестницу на тетивах, провести самые точные высчитывания деталей конструкции, получить схему лестницы в лучшем виде и высчитать необходимое количество материалов.

Ступени и лестничные марши из крошки гранита

Итоговые расчеты

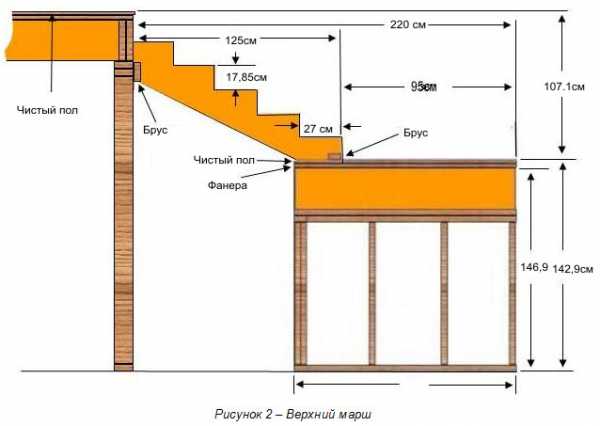

После того как были собраны все необходимые данные можно рассчитать лестничный марш. В качестве примера лучше всего рассматривать простую одномаршевую модель.

Расчет параметров двухмаршевой лестницы производится по такому же алгоритму, но при этом за высоту лестницы принимается расстояние между полом этажа и площадкой.

Для получения итогового значения понадобится прежде всего расчетное количество ступеней. Дополнительно нужно знать шаг ступени. Если вы учитываете нижний этаж, как одну ступень лестницы, тогда от значения их количества нужно отнять единицу.

Таким образом, нужно рассчитать минимальную и максимальную длину марша. Для получения первого значения умножьте количество проступей на минимально допустимый шаг, это значение является предельно допустимым для данных условий. Чтобы определить наиболее комфортные для передвижения габариты, нужно количество проступей умножить на максимальный шаг. Чтобы определить подходит ли такой проект под доступную площадь нужно сверить показания по схеме.

Схема с одним центральным косоуром

Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение. Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм.

Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает

Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.

Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

Варианты конструкции с 1 и 2 косоурами

Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.

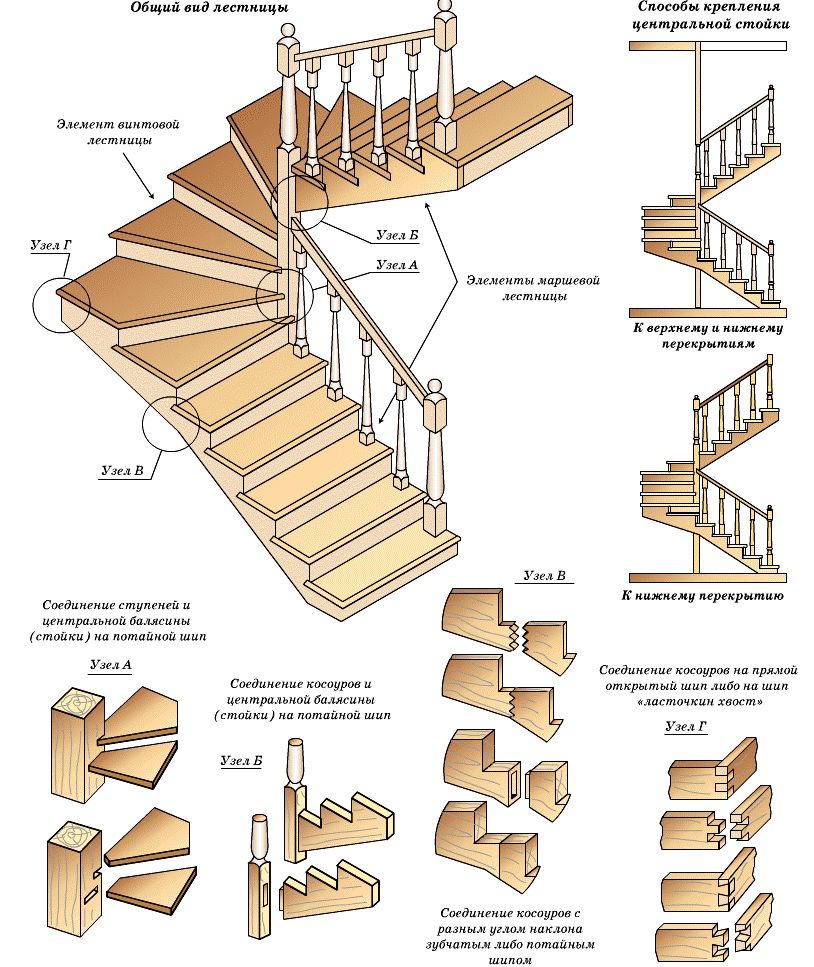

Как рассчитать забежные ступени

Если параметры ступеней не укладываются в общепринятые, и площадка уменьшит ширину проступи до величины менее 250 мм, а высоту ступеньки, наоборот, поднимет выше допустимых 200 мм, от площадки отказываются и делают забежные ступени.

Программы-калькуляторы применяют разворот при помощи забежных ступеней в количестве трех штук. В подавляющем большинстве случаев это не верно.

От количества забежных ступеней напрямую зависит форма ходовой полосы (по которой движется человек по лестнице)

С увеличением количества забежных ступеней ходовая полоса становится более плавной, подниматься и спускаться по такой лестнице станет удобнее; но и сделать такую лестницу будет сложнее.

Независимо от того, где – в начале, середине или в конце марша расположены забежные ступени, они должны соответствовать принципам построения лестниц:

• линия хода не должна быть извилистой (поэтому в средней линии марша ширина проступи должна быть больше 250 мм и одинаковой во всей поворотной части;
• в своей самой узкой части забежные ступени должны быть шире 10 см, а в самой широкой – не шире 50 см.
• минимальный радиус кривизны лестницы в поворотной части  не должен быть больше 30 см.

Глубина марша

Оптимальной шириной ступени лестницы, ведущей в жилые помещения, считается 30 см. В любом случае, согласно нормативам, этот показатель не должен быть меньше 25 см (для подвала – 26 см). То есть ширину проступи нужно делать такой, чтобы на ней свободно помещалась стопа взрослого человека.

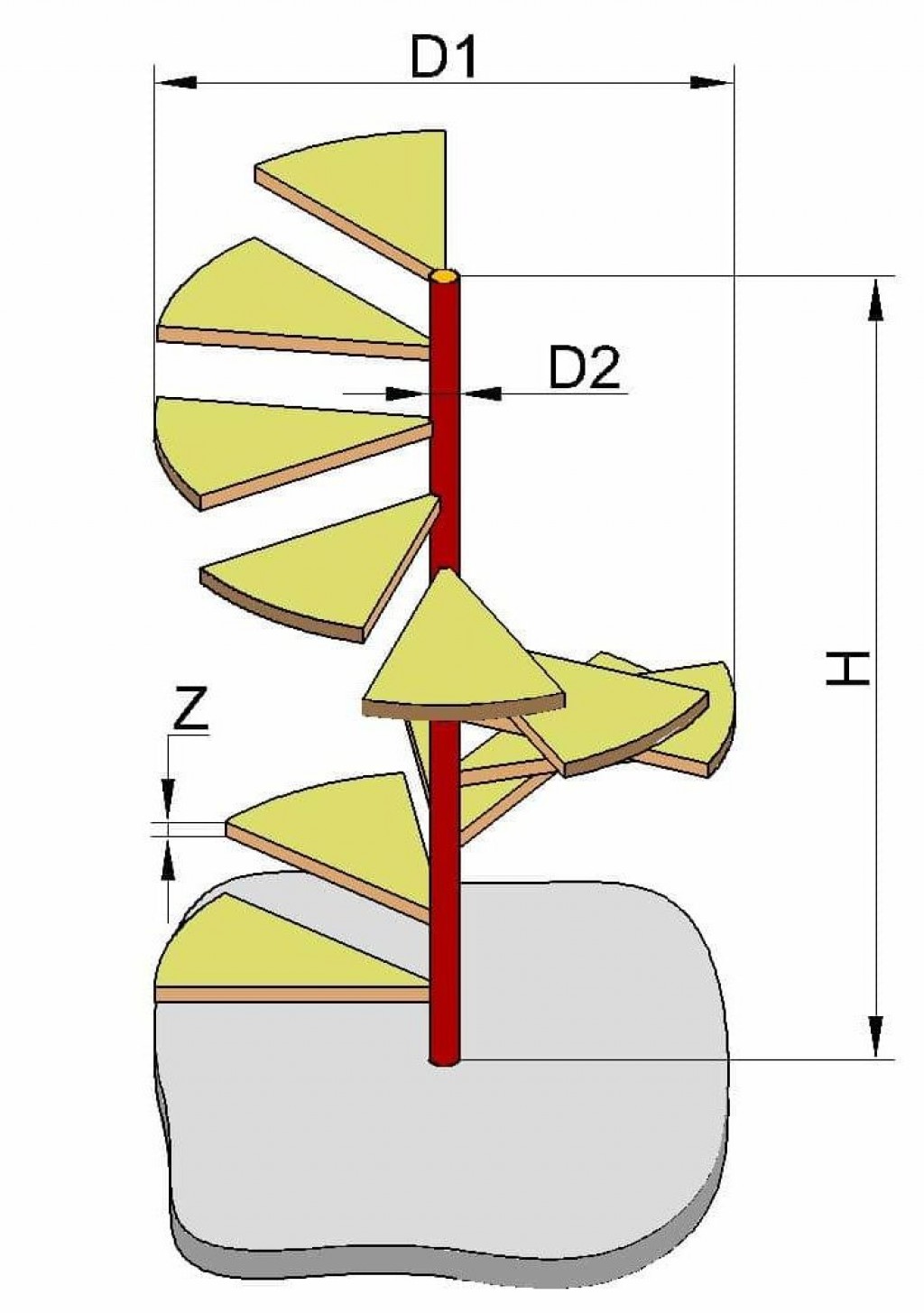

Исключением из этого правила являются лишь винтовые и вертикальные лестницы. Узкая сторона трапециевидных ступеней должна иметь ширину минимум в 10 см. Вертикальные лестницы, а в особенности приставные, должны быть максимально мобильными и легкими. Поэтому ширина их ступеней нормативами не регулируются. Чаще всего этот показатель составляет 5-10 см. В металлических пожарных конструкциях ступени могут и вовсе изготавливаться из толстого прута диаметром 15-20мм.
