Краткое описание

С момента появления конструкция чердачных лестниц существенно не изменилась. Незначительной модернизации подверглись только сами детали, которые стали более доступными, лёгкими и тонкими. Специалисты привыкли разделять такие изделия, в зависимости от основного материала. Современная чердачная лестница Fakro может быть изготовлена не только из дерева и металла, но и усиленного пластика.

Наибольшим спросом пользуются изделия из натуральной древесины. Конструкция получается довольно лёгкой, а в случае поломки вышедшую из строя деталь можно починить своими руками. Имея минимальные навыки, домашний мастер может легко заменить проблемный участок тетивы или же ступень. В качестве основного материала чаще всего используется берёза, сосна.

В некоторых моделях из металла может быть изготовлена тетива или ступени. Если секции обладают повышенной жёсткостью, то для их производства может использоваться силумин, алюминий, дюраль или другие сплавы. Сплошная складная секция чаще всего выпускается из высококачественной стали.

По своей конструкции лестницы Фарко могут быть утеплёнными и не утеплёнными. Первый вариант больше всего подходит для холодных чердаков. Сама крышка изготавливается из фанеры с пенополистиролом. Неутепленная модель предназначена для отапливаемых мансард. Крышка изготавливается всё из той же фанеры, но без утеплителя. Потребителям нужно отметить тот факт, что внешний вид и типы конструкций стандартных лестниц практически идентичны у всех фирм производителей.

Плюсы и минусы

Как и все конструкции, лестницы на чердак имеют свои достоинства и недостатки.

Для начала стоит рассмотреть основные плюсы:

1. Высокая прочность.
2. Соблюдение всех требований безопасности.
3. Функциональность
4. Надежность.
5. Удобство в использовании.
6. Быстрая и простая установка.
7. Есть возможность регулирования уровня высоты по высоте помещений.

Но, несмотря на то что эти изделия являются олицетворением комфорта и удобства, все же у них есть небольшие минусы. Иногда бывает, что средство изготовлено неправильно, у него могут быть неточные размеры или слабое крепление частей.

Это все может привести к быстрой поломке, расшатыванию, повреждениям люка или пола, а также к заеданиям рычагов.

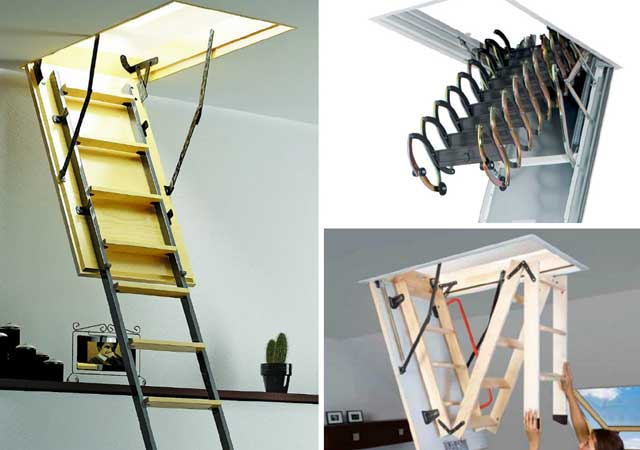

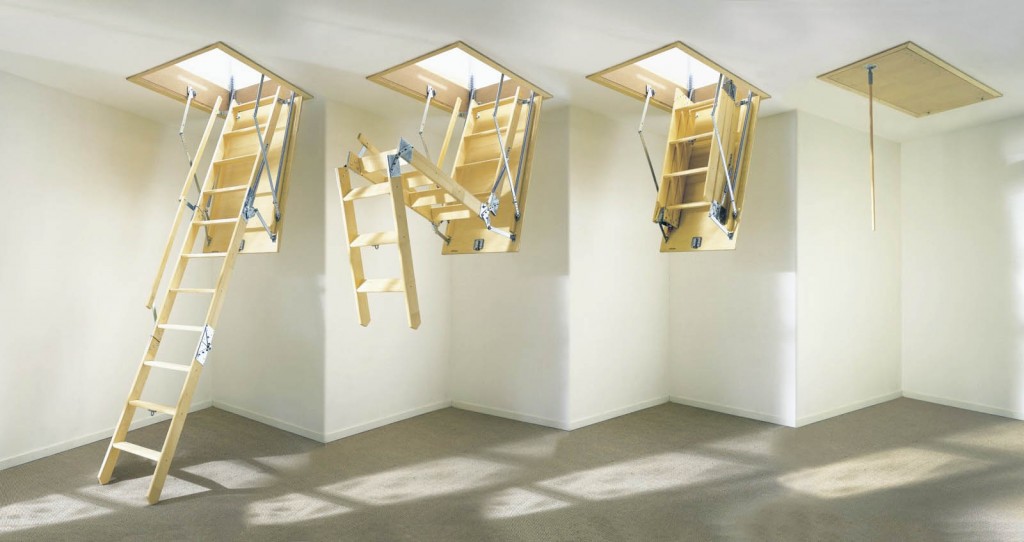

Виды лестниц на чердак

По механизму раздвижения складные лестницы с люком бывают:

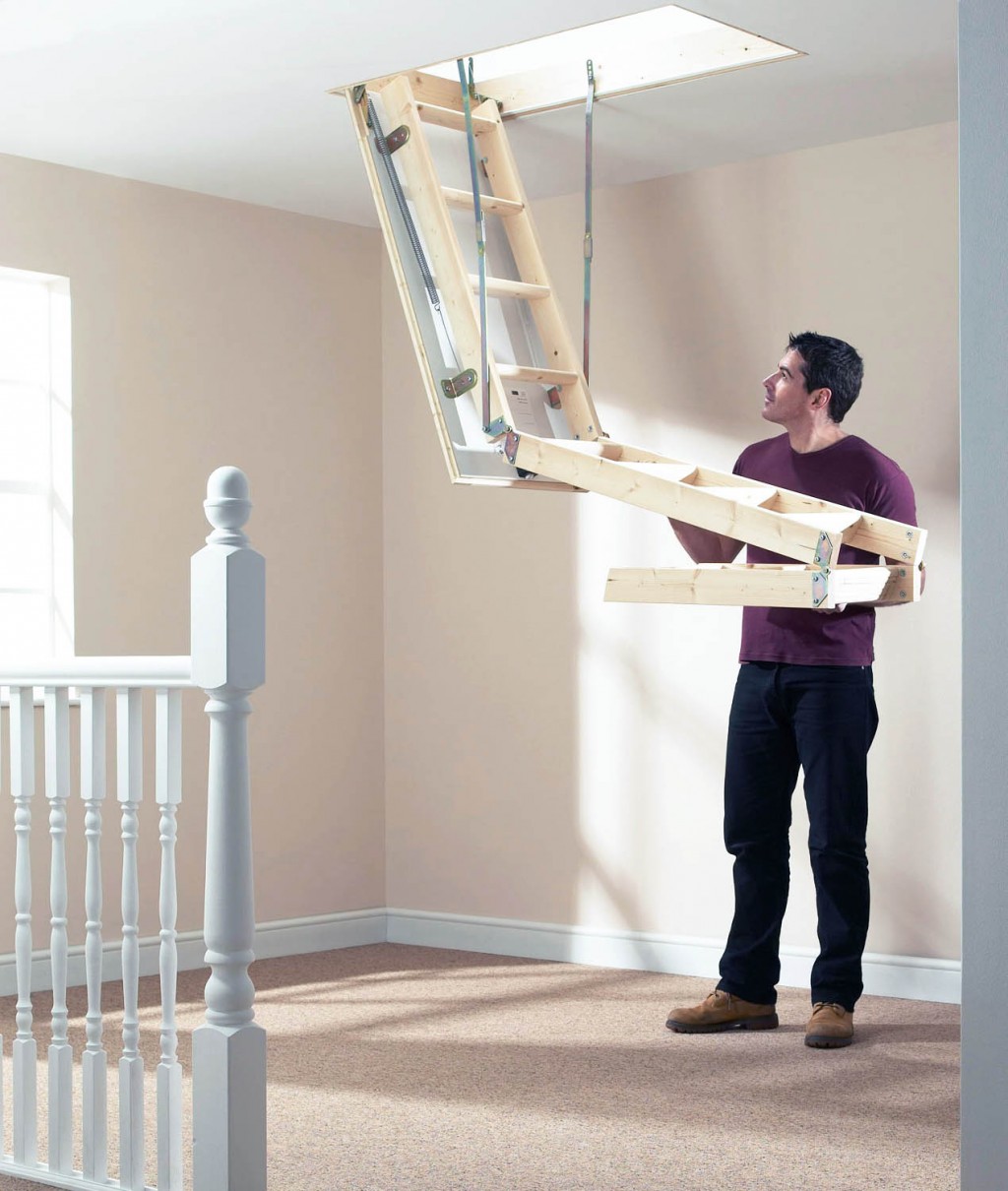

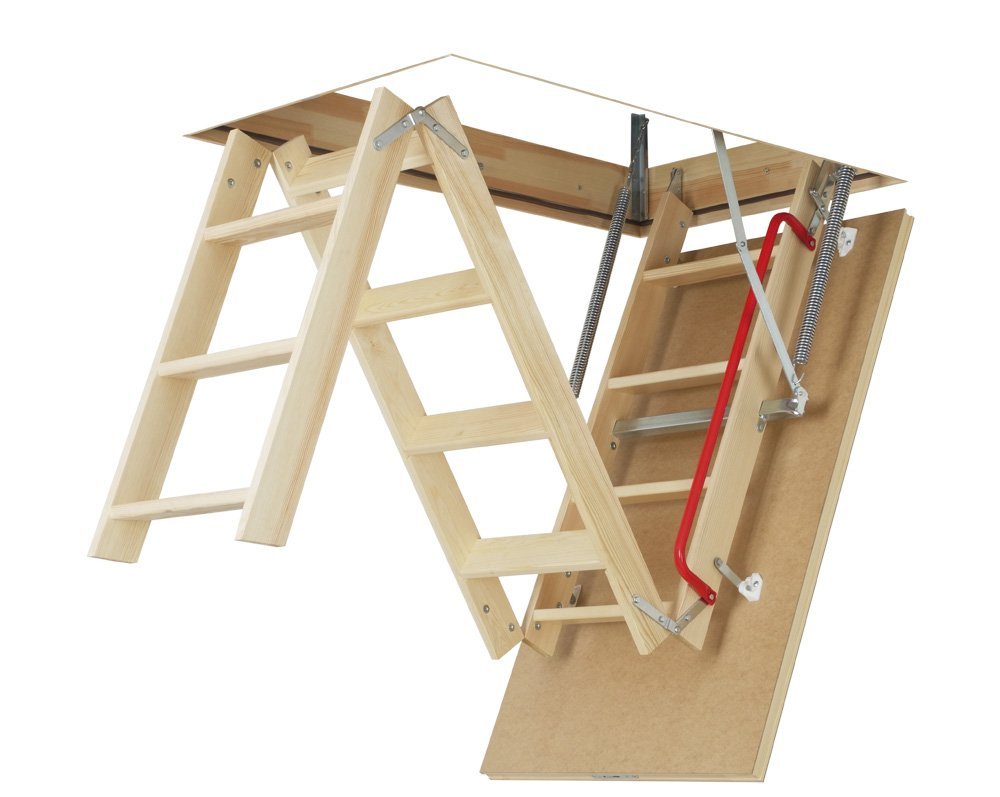

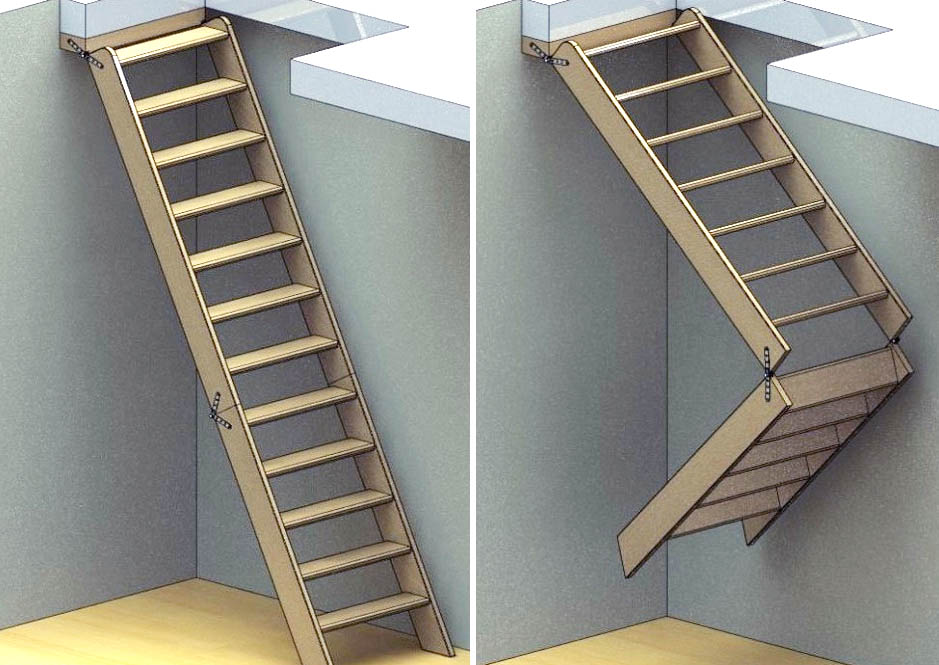

• Откидные (шарнирные, раскладные). Они состоят из 2—4 частей. Первая жестко крепится к крышке люка, дополнительные соединяются между собой петлями, шарнирами и т. п. При раскладывании они составляют лестничный марш;

• Ножничные. Их механизм раздвижения напоминает «гармошку». Для защиты от самопроизвольного складывания тетивы, чердачная лестница дополнительно фиксируется пружинным упором. Обычно вся конструкция изготавливается из металла, что серьезно увеличивает ее цену. За счет особенно компактного размера в сложенном виде, этот механизм может устанавливаться на крышку чердачного люка минимального размера;

• Выдвижные (телескопические). Они изготавливаются чаще всего из алюминия и представляют собой конструкцию из нескольких выдвигающихся секций, которые помещаются одна в другой и крепятся к крышке чердачного люка.

Есть еще один вид механизма раздвижения. Он не требует крепления чердачной лестницы и люка. На фото видно, что в сложенном виде конструкция «утоплена» в стену и закреплена на ней. Ступени соединяются с помощью карточных петель в тетиве. Этот вариант подходит тем, кто любит делать что-то своими руками. Купить такую вряд ли удастся.

Правила противопожарного режима действующие с по пост. №1479

17. Руководители организаций:

а) обеспечивают содержание наружных пожарных лестниц, наружных открытых лестниц, предназначенных для эвакуации людей из зданий и сооружений при пожаре, а также ограждений на крышах (покрытиях) зданий и сооружений в исправном состоянии, их очистку от снега и наледи в зимнее время;

б) организуют не реже 1 раза в 5 лет проведение эксплуатационных испытаний пожарных лестниц, наружных открытых лестниц, предназначенных для эвакуации людей из зданий и сооружений при пожаре, ограждений на крышах с составлением соответствующего протокола испытаний и внесением информации в журнал эксплуатации систем противопожарной защиты.

315. Предусмотренные проектом наружные пожарные лестницы и ограждения на крышах строящихся зданий устанавливаются сразу же после монтажа несущих конструкций (XV раздел. Строительно-монтажные и реставрационные работы).

393. В инструкции о мерах пожарной безопасности необходимо отражать следующие вопросы:

а) порядок содержания территории, зданий, сооружений и помещений, эвакуационных путей и выходов, в том числе аварийных, а также путей доступа подразделений пожарной охраны на объекты защиты (на этажи, кровлю (покрытие) и др.);

….

71. Правообладатели земельных участков обеспечивают надлежащее техническое содержание (в любое время года) дорог, проездов и подъездов к зданиям, сооружениям, строениям и наружным установкам, открытым складам, наружным пожарным лестницам и пожарным гидрантам, резервуарам, естественным и искусственным водоемам, являющимся источниками наружного противопожарного водоснабжения.

315. Предусмотренные проектом наружные пожарные лестницы и ограждения на крышах строящихся зданий устанавливаются сразу же после монтажа несущих конструкций.

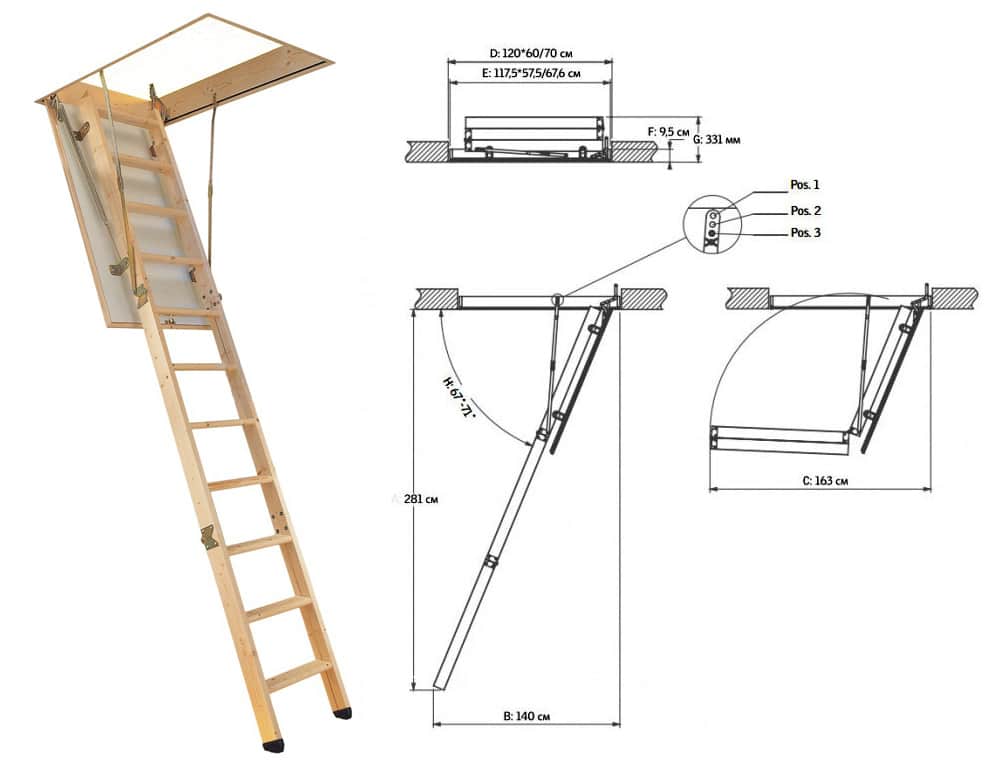

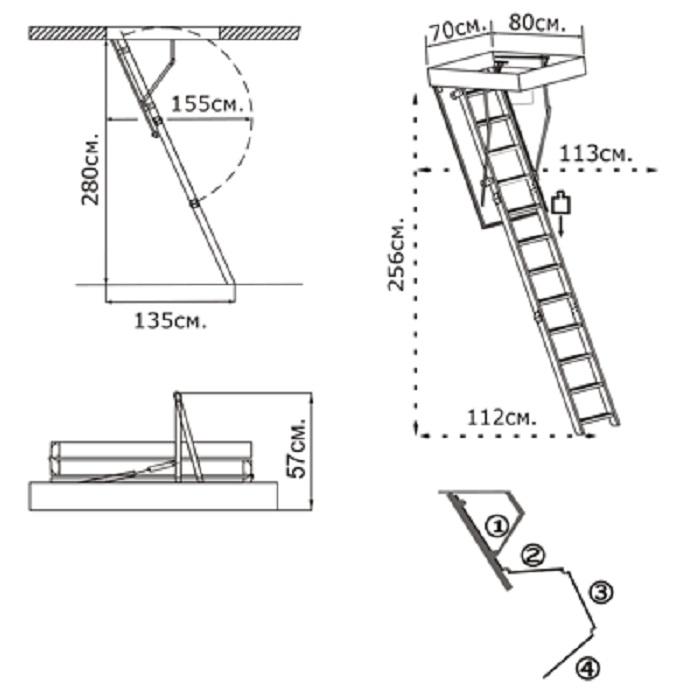

Стандартные размеры

Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

• оптимальная ширина марша должна быть порядка 65-110 см;
• высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
• число ступенек обычно не должно превышать 15;
• между ступенями принято делать расстояние порядка 19 см;
• толщина ступеней обычно составляет 18-22 мм;
• стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой — опасен при эксплуатации;
• складная лестница должна выдерживать 150 кг нагрузки;
• ступени следует устанавливать параллельно полу и они должны быть не скользкими.

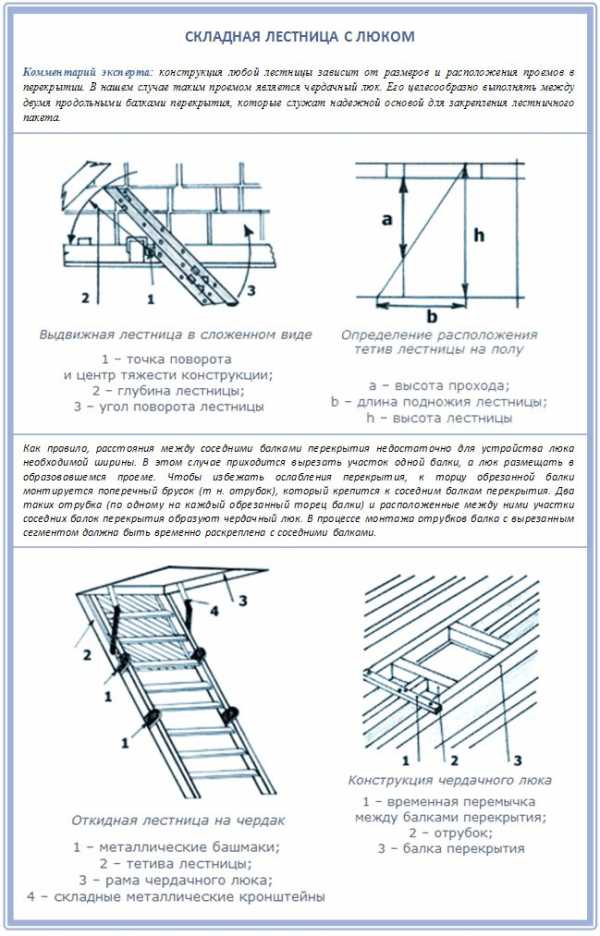

Способы как сделать лестницу на чердак с люком

Лестницу можно установить так, что она будет спрятана в люке и занимать очень мало места. При этом необходимо учитывать соизмеримость проема, люка и лестницы.

Оптимальным размером люка считается 120×70 см. Если он будет меньше, то могут возникнуть затруднения при подъеме, а если больше – будет уходить тепло.

Для установки лестницы с люком понадобится:

• Фанера — 10 и 4 мм;
• 4 брусочка сечением 5×5 см – 2 коротких и 2 длинных;
• Саморезы;
• Клей ПВА.

Если чердачное помещение не отапливается, то люк необходимо дополнительно покрыть слоями тепло- и пароизоляции

Процесс создания конструкции выглядит так:

1. Вначале определяется место, где будет расположен наш люк и его габариты (к ним надо обычно прибавлять по 7-9 мм со всех сторон, чтобы крышка закрывалась легко и бесшумно);
2. На выбранном месте делается проем;
3. Далее деревянные брусья распиливаются на 4 части в соответствии с размерами люка;
4. Затем на концах каждого бруса делаются пазы, а потом намазываются клеем и совмещаются так, чтобы получился прямоугольник;
5. Для прочности сцепки детали можно дополнительно прикрутить саморезами и использовать косынку, чтобы диагональ была ровной;
6. После высыхания клея, косынки удаляются, и с помощью саморезов прикручивается фанерная крышка;
7. Теперь можно сделать примерку изделия к проему потолка (если все подходит, значит выполнено правильно);
8. Далее все детали окончательно собираются, а первый элемент лестницы прикрепляется к люку с помощью уголков или петель;
9. Остается проверить работу лестницы и обработать металл от ржавчины, а дерево от гниения.

Вместо замка можно использовать обычную дверную защелку, которая сможет открыться прямо с пола за длинную ручку. Ее необходимо продеть в отверстие защелки.

Характеристики огнестойких металлоконструкций

Основная задача – блокировка пожара и обеспечение безопасности. Она выигрывает время до приезда пожарных и помогает спасти жизни. Металлические конструкции для сдерживания дыма и огня с лестницами устанавливают в Москве в:

• коттеджах, мастерских, на дачах;
• подсобках, офисах, административных и больничных блоках;
• торговых центрах; промкомплексах и т.д.

Габариты чердачных люков имеют стандартные показатели (размеры). Для самодельных проемов можно изготовить конструкции иной толщины, ширины, высоты. Лестница устанавливается отдельно или встраивается.

Грузоподъёмность люка зависит от модификации. Клиент выбирает способ открывания, длину лестницы, размеры и форму дверцы, материалы изготовления. Высоту проема можно регулировать. У производителя представлены системы складного типа. Доставка – в пределах столицы, установка выполняется профессионалами.

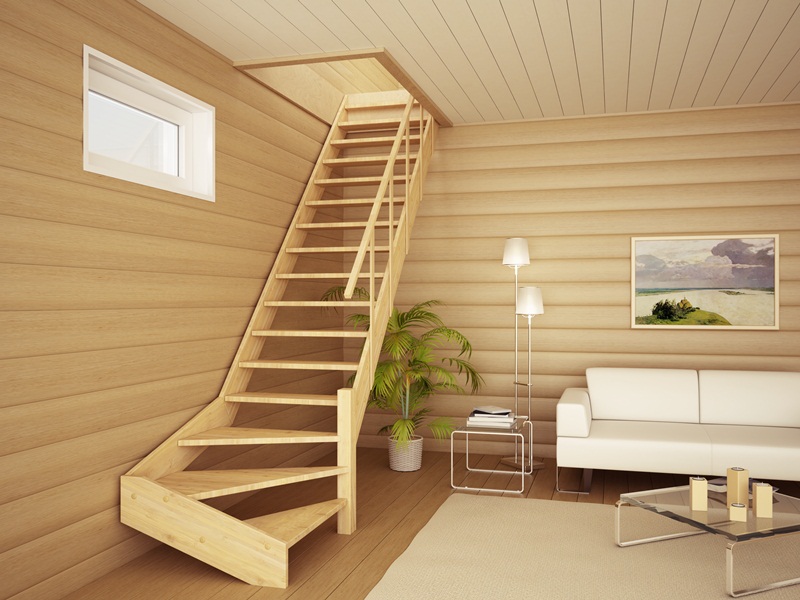

Эргономичный размер ступеней лестницы

Самым важным элементом переходной конструкций являются ступени. При расчетах эргономики лестницы на второй этаж учитывают:

• шаг ступеней и уклон марша;
• глубину проступи;
• высоту подступенка;
• угол наклона.

Шаг ступеней и уклон лестницы

Длина шага высчитывается исходя из стандартной длины шага человека – 60-64 см. Величина лестничного шага (ЛШ) равняется сумме глубины ступени (ГС) и высоты двух подступенков (ВП). Общая сумма для удобной конструкции должна быть в пределах 60-64 см.

Универсальная формула удобства: ЛШ = ГС + 2ВП = 60-64 см.

Уклон лестницы рассчитывается как соотношение высоты пролета к его длине. Для нормальной модели он должен быть в пропорции 1:2 соответственно. Классические эргономичные размеры – 15х30 см.

Передвигаясь по такой конструкции, человек не будет испытывать дискомфорт, не собьется с привычного шага. Стандартный угол наклона не заставляет напрягаться, высоко поднимать стопу.

Глубина проступи

Глубина ступеньки должна обеспечить комфортное расположение ноги на поверхности, не быть слишком малой, чтобы стопа не свисала и не быть слишком большой, чтобы подошва не «утонула» на ступеньке. Этот параметр входит в габаритные размеры и влияет на длину и высоту конструкции.

Оптимальным выбором считается ширина в пределах 25-30 см. Это средний размер стопы человека. Чтобы сэкономить материал и сделать передвижение более комфортным, промежуток между проступями оставляют открытым. Такой ход позволяет удобно расположить стопу на ступеньке, не опасаясь, что она будет свисать или скользить.

Высота подступенка

Допустимый размер подступенка находится в пределах 15-25 см. Такое расстояние между ступенями гарантирует удобное и безопасное перемещение по маршу. Даже если запланировано открытое пространство между проступями, высота между ними должна соответствовать существующим нормам.

Для всей лестницы высота подступенка должна быть одинаковой.

Спуск и подъем должны быть комфортными и безопасными. Небольшой размер приведет к семенящей походке. Большая высота сделает передвижения затрудненными. При расчетах высоты подступенка учитывают формулу шага. Если стандарт не будет соблюден, конструкция станет неудобной.

Ширина пролета

Оптимальной шириной пролета считается 90-120 см, минимальной – 80 см. Подъем и спуск по маршу должен быть удобным и обеспечить свободный проход 2 людей. Если предусматривается поднятие габаритных грузов на второй этаж, то ширину планируют большего размера.

Комфортная ширина лестниц – эти значения немного больше минимальных

В моделях «гусиный шаг» можно устанавливать меньшую ширину за счет того, что ступени имеют неравномерную величину. Такой вариант часто применяется для чердачных и подвальных помещений. Реже монтируется в качестве межэтажного подъема.

Конструкция типа “Гусиный шаг”

Расстояние между проступями делают большим, но при монтаже их устанавливают в шахматном порядке, чтобы человек поочередно наступал на левые и правые ступеньки. Это позволяет сохранить удобное передвижение и делает марш узким.

Установка чердачного люка в перекрытии

Если вы твердо решили активно использовать чердачное помещение, вероятнее всего, вам придется мастерить люк на чердак.

В деревнях в былые годы с этой задачей справлялись очень просто – достаточно было воспользоваться приставной лестницей, но для современного человека такой сомнительный способ вряд ли можно назвать подходящим. Однозначно, потребуется удобный лаз изнутри дома, а не снаружи, как это практиковали ранее.

В продаже есть готовые решения, но их установкой все равно придется заниматься самостоятельно, да и размеры конструкции могут не пойти. В этой статье пойдет речь о том, как сделать крышу дома обитаемой.

Купить или смастерить?

Выдвижение лестницы

Те, кто планируют покупать готовое изделие, могут воспользоваться инструкцией по его установке, которая также будет приведена в этой статье, а желающим смастерить удобный люк на чердак своими руками будет интересна полная информация о процессе, которую мы предлагаем к прочтению. Итак, приводим несколько важных нюансов, которые пригодятся в работе:

• выбор места для проема выбирайте с тем расчетом, чтобы не ударяться головой о стропильные элементы или крышу в момент подъема наверх;
• под балками перекрытия вход на крышу дома не сооружают;
• если верхний этаж до сих пор не утепленный, придется сделать теплоизоляцию;
• проем обязательно нужно усилить. Для деревянных сооружений подойдут деревянные балки, а в бетонных домах усиление проводится металлическими уголками;
• необходимо обеспечить свободное пространство под люком для выдвижной лестницы.

В том случае, если люк вместе с лестницей вы будете делать самостоятельно, не поленитесь внимательно изучить все этапы процесса, тогда вы не столкнетесь с трудностями в работе, и она не покажется вам сложной.

Этапы изготовления

Прежде чем сделать люк на чердак, нужно составить чертежи, на которых отмечаются все необходимые замеры и параметры: толщина перекрытия, размеры крышки и проема, который будете выпиливать.

Учтите, что утепленные помещения могут снабжаться обычной крышкой, в то время как холодные потребуют ее дополнительной теплоизоляции. Неважно, каким образом вы будете составлять схему – от руки на бумаге или в специальной компьютерной программе, главное, учесть все необходимые габариты.

Когда схема будет составлена, можно приступать к практической стороне вопроса, а также подготовить инструменты для работы.

Резка проема

Резка проема для чердака

Если на этапе строительства дома лаз на крышу не был предусмотрен, вам придется выпилить его самостоятельно. Разумеется, если такое отверстие для установки дверцы уже есть, этот этап работ пропускают.

Для начала проводится разметка с тем расчетом, что отверстие должно быть больше габаритов рамки люка на 5 – 6 см. В дальнейшем зазор поможет компенсировать толщину досок, из которых будет изготовлена рамка. Материал от выпиленного куска потолочного перекрытия можно использовать для облицовки крышки, разумеется, если у него нормальный эстетичный вид.

Сборка проемной рамки

Сборка проемной рамки для чердака

Здесь нам понадобятся доски с толщиной в 2 – 3 см, именно такой калибр позволит сделать основание прочным. Рамка может иметь круглую или квадратную форму. Второй вариант предусматривает обязательную прямоту всех углов.

Стандартными можно считать размеры рамки 60Х120 см, и такие габариты подходят абсолютному большинству домовладельцев. Вы же ориентируйтесь на личные предпочтения и габариты проема, возможно, вы захотите увеличить лаз на крышу дома, а вот делать его меньше мы не советуем.

После сборки рамка монтируется на свое посадочное место в потолочный проем.

Мастерим крышку

Люк с крышкой на чердак

Как говорилось ранее, самая обычная крышка может собираться из вырезанных остатков перекрытия, которые образовались в результате выпиливания проема. Собранная дверца должна быть усилена с обратной стороны поперечной планкой.

Затем ее нужно закрепить на выбранном месте петлями, расположенными по длинной или короткой стороне крышки. Присмотритесь, на какую сторону вам будет удобнее открывать дверь, и только потом приступайте к ее закреплению на рамке.

Также обдумайте, как должен открываться люк, ведущий на крышу дома, внутрь или наружу помещения.

Занимаемся утеплением и отделкой

Схема утепления чердака

Вопрос с утеплением, как мы говорили ранее, будет полностью зависеть от степени теплоизоляции верхнего этажа. Утепленный этаж может обойтись элементарным слоем изоляции, а вот звукоизоляции мы советуем обязательно уделить внимание.

Естественно, холодное помещение нуждается в качественном масштабном изоляционном покрытии. Для этого придется укладывать слой пароизоляционной мембраны и слой утеплительного материала по стандартной для подобного процесса схеме.

На последнем этапе нужно произвести внешнюю отделку.

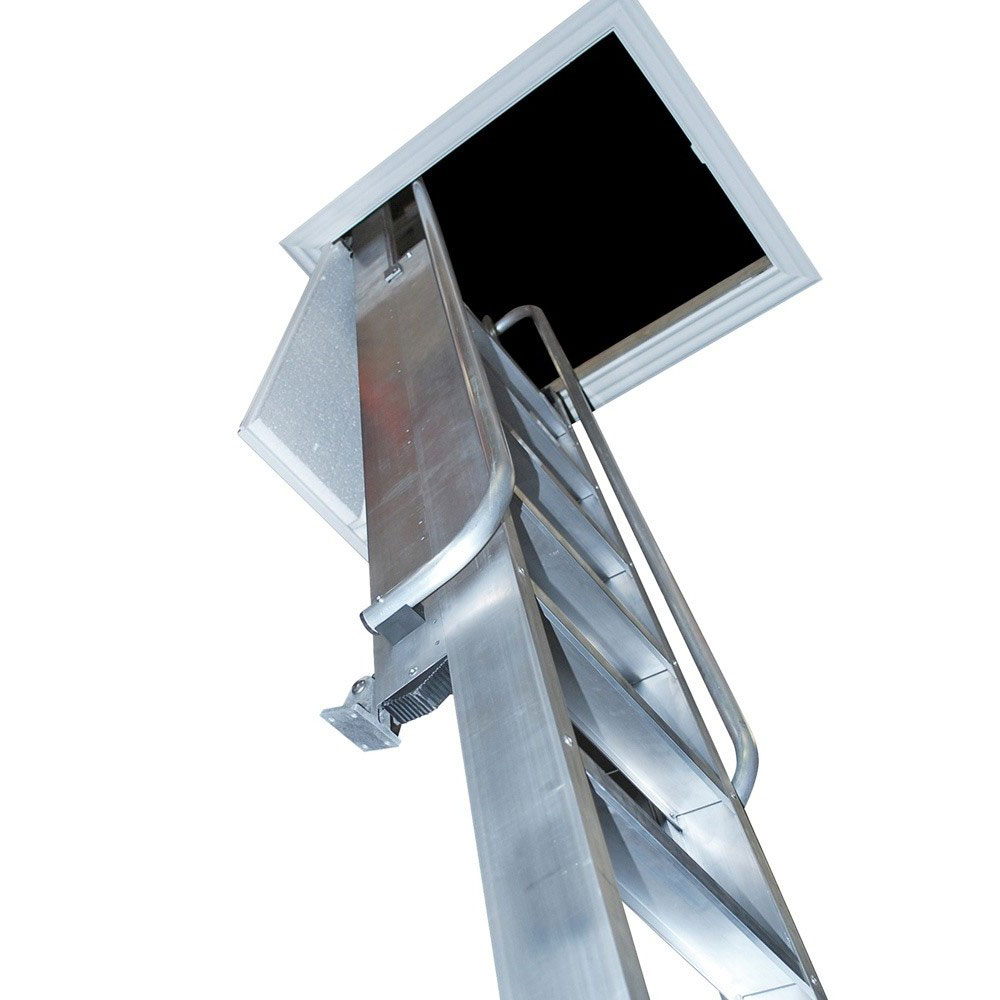

Телескопическая чердачная лестница

Отличается от составной применением складывающейся вдоль продольной оси лестницы.

Этот тип чердачных лестниц пока не пользуется такой популярностью, как предыдущие. Хотя обладает всеми достоинствами складных моделей плюс к этому у них минимальный «радиус разворота», что важно для небольших проемов.

Изготовить подобное устройство вполне можно самостоятельно, если купить готовую телескопическую лестницу (Рис 6 в) и установить её на самодельный люк.

Не зависимо от того решите вы купить готовую чердачную лестницу или сделать её самостоятельно главным критерием выбора должно быть качество и безопасность.

Если вам нужна консультация наших специалистов по техническим характеристикам и особенностям готовых чердачных лестниц, звоните по телефону – 050 414-92-73

Наш технический отдел всегда к вашим услугам!

Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно — ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации. Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.

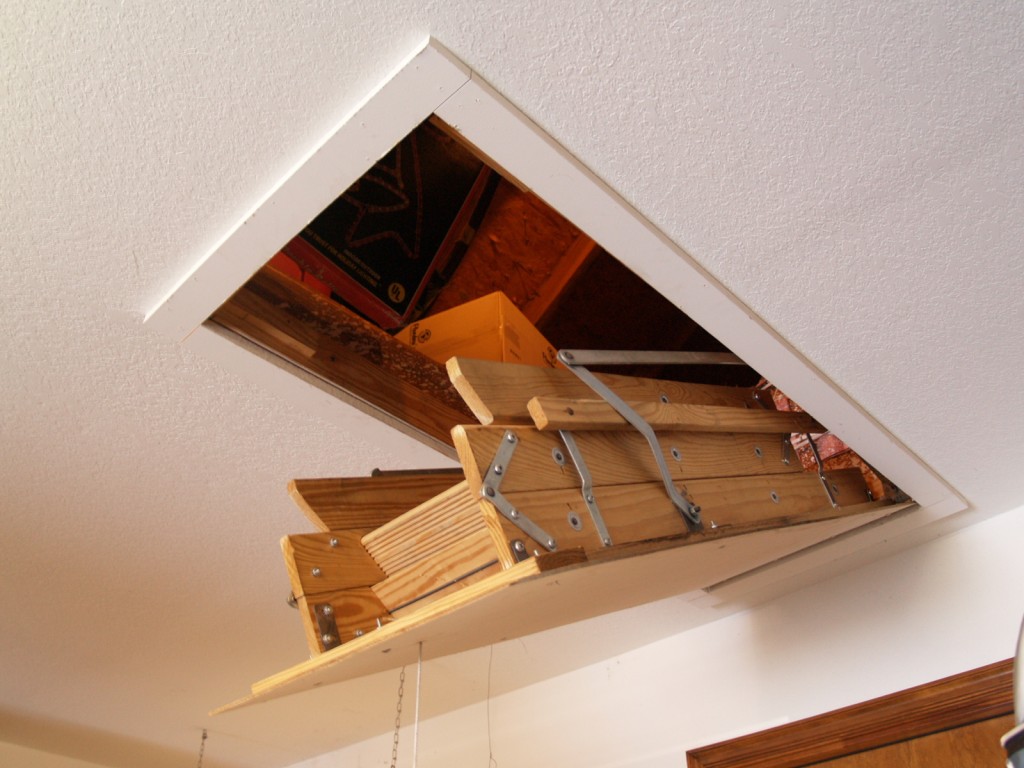

Складная лестница на шарнирах

Потолочные люки

Достаточно часто люди жалуются на то, что из-за проема люка в помещении постоянно холодно и становится значительной проблема шумоизоляции. Люк на чердак может иметь действительно разные размеры, но все это разнообразие объединяет то, что стоит запомнить абсолютно каждому. Следует проверять люки на наличие тепло- и шумоизоляции заранее, чтобы их отсутствие вы заметили еще в магазине, а не у себя дома.

Стоит учитывать, что никаких щелей между проемом люка и им самим при установке быть не должно, благодаря этому факту полностью исключается возможность возникновения сквозняка.

Цена лестниц с люком может огорчить, но зато обязательно понравится то, как эстетично они смотрятся. Привлекательный внешний вид – это то, над чем прекрасно поработали дизайнеры. При этом вы даже самостоятельно сможете декорировать люк так, как вам будет по душе. Его наиболее традиционный дизайн — в первую очередь белый цвет и квадратная форма. На заказ, конечно же, можно получить что угодно.

Крепеж чердачной лестницы

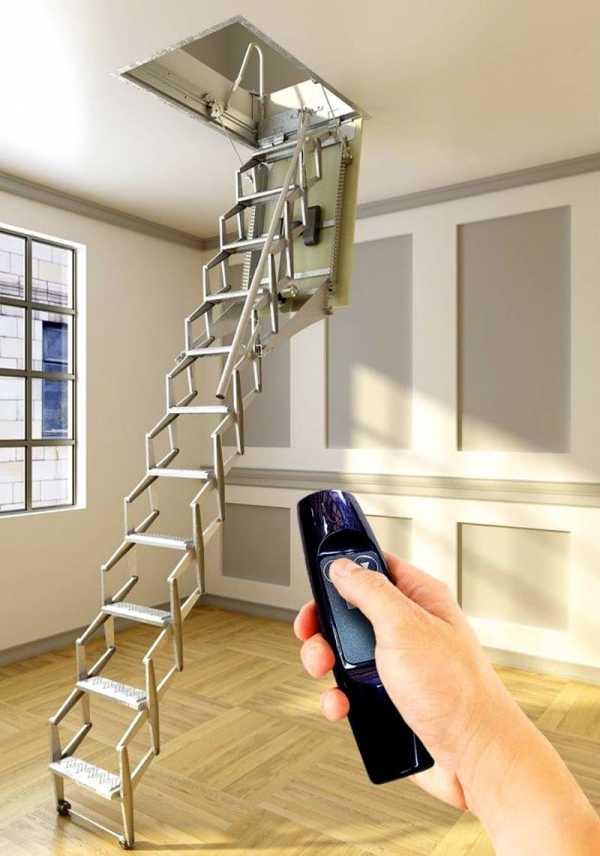

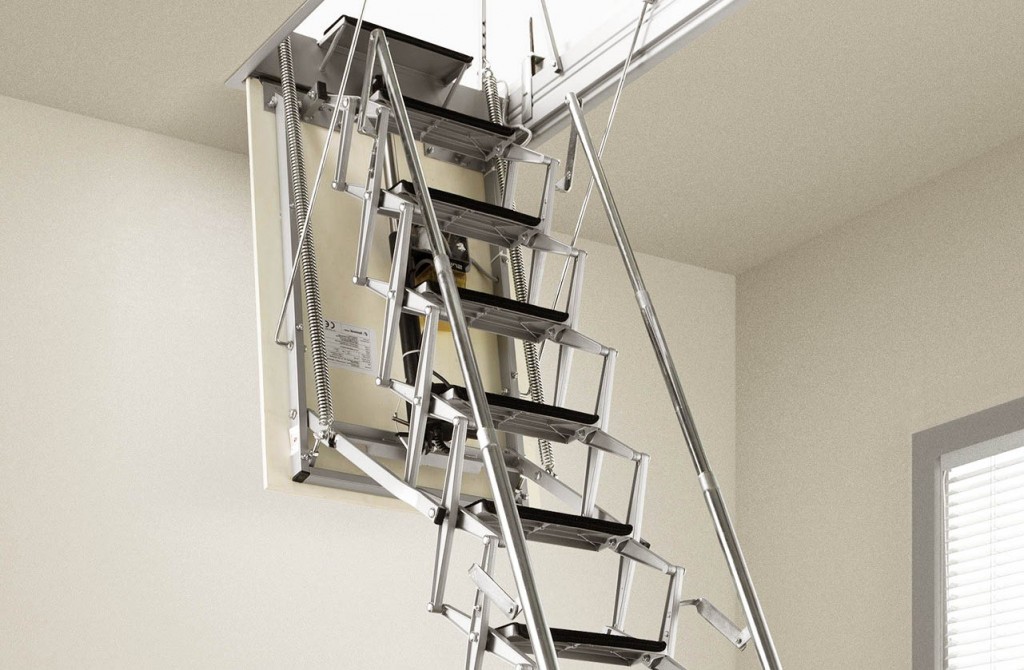

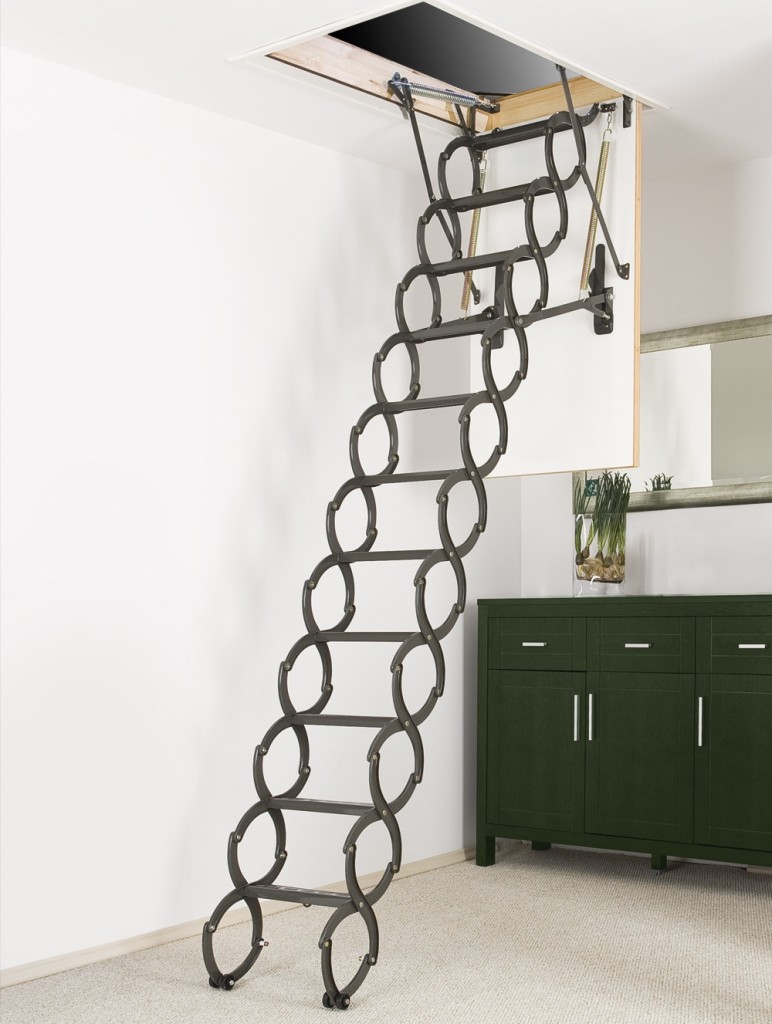

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Утепленное чердачное помещение

Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие. Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке. Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.

Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.

Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:

1. Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
2. Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
3. Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
4. В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
5. Готовый люк крепится к проёму с помощью петель.
6. На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
7. Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.

Это общая схема работы. Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей.

Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.

Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.

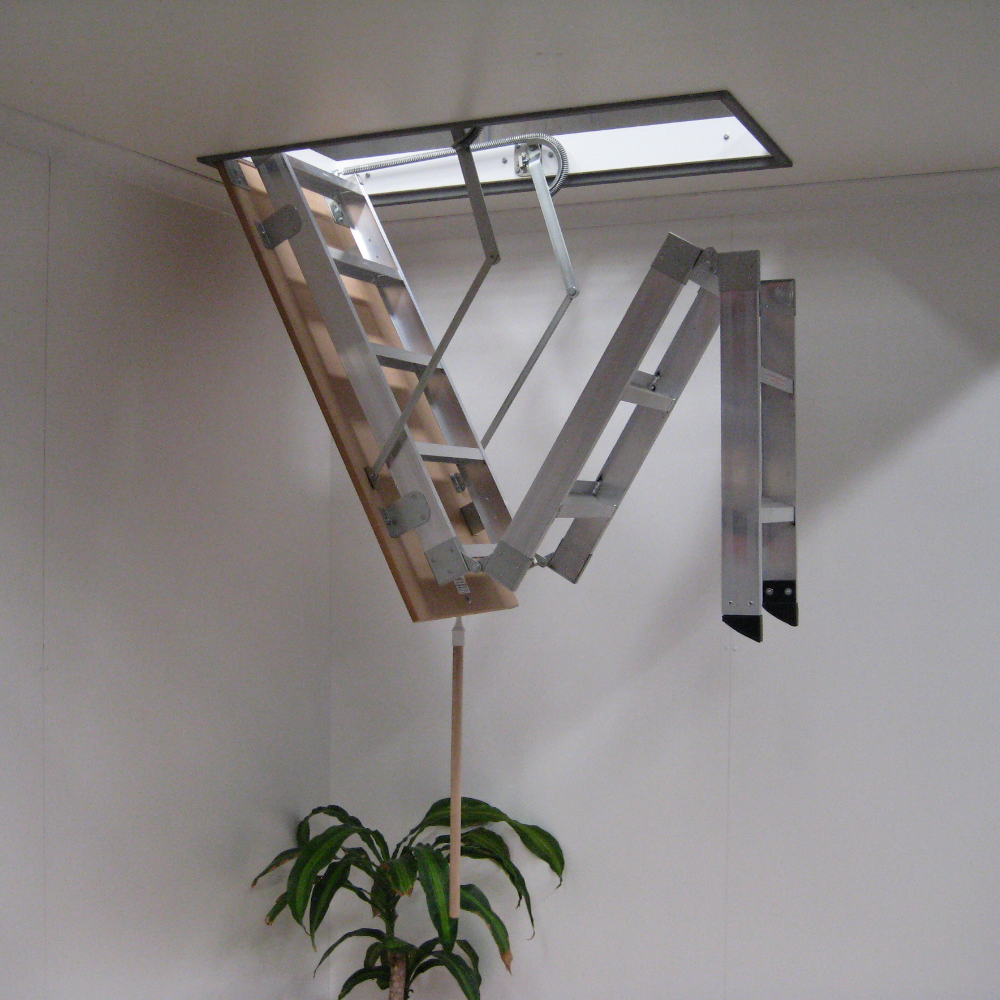

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
5. Определяется точный угол с помощью малки.
6. Раздвиньте создаваемый механизм на установленный угол.
7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
8. Используя лобзик отрежьте этот участок.
9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
11. Также с помощью струбцин можно добиться точного расположения отверстий.
12. После того, как отверстия для болтов созданы, в готовое помещается болт.
13. Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Материал для работы

Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

1. Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
2. Фанера 8–10 мм — 2 кв. м. Нужна для обшивки крышки.
3. Доска 100х25–30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
4. Полоса стальная 3–4х20 мм — для подвижного крепежа колен.
5. Уголок и пластина 3–4 мм — для основного механического элемента.
6. Болты, гайки, шайбы, гроверы М12-М14.
7. Саморезы.

1. Плотницкий — пила, шуруповёрт, угломер.
2. Слесарный — сварочный аппарат, электроды 3–4, болгарка.
3. Верстак и струбцины.

Подготовка к установке чердачной лестницы

Для установки всей конструкции в целях безопасности необходимо 2 человека с набором необходимого инструмента. Один работник находится на чердаке, сверху удобней крепить элементы конструкции, и исключает падения на вас различных вещей, необходимых при работе.

Инструмент необходимый для производства работ:

• Плоские ключи
• Шуруповерт и отвертка
• Угломерный прибор (угольник)
• Саморезы (шурупы)
• Монтажная пена
• Ножовка или электрический лобзик

Нам понадобится две прямые доски, по длине больше примерно на 40 см. чем ширина проема, которые в последующем закрепим с нижней стороны проема (к потолку), для временной фиксации короба в проеме.

После того как вы определились с расположение проема на чердак, делая его надо учесть, чтоб он был больше короба на 1-3 сантиметра, это расстояние в последующем мы заполним монтажной пеной, что обеспечит тепло и шумоизоляцию, а также более надежное крепление всей конструкции.
