Делаем лестницу на второй этаж самостоятельно

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

О стремянках

Стремянка – полезное изделие, которому можно найти применение как в квартире, так и в доме. Его в квартире, как правило, применяют на кухне или в гардеробной, когда нужно что-то достать сверху и вытереть там пыль. В доме стремянка может соединить первый этаж со вторым этажом при необходимости или же помочь в работе с участком.

Такой инструмент стоит недорого, но еще интереснее выглядит вариант с самостоятельным изготовлением. Тогда можно достичь и разнообразия в дизайне, и расширения функционала самодельной лестницы.

Наиболее используемыми материалами для изготовления стремянки являются доски и бруски. Из них собирать ее будет просто, ухаживать – очень легко, а также данные материалы весят немного.

Модели из металла гораздо тяжелее, и их труднее размещать. Кроме того, чтобы их сделать, нужно иметь в наличии сварочную технику, которую можно найти не у каждого. А модель из профильной трубы склонна к частым падениям.

Конечно, можно сделать стремянку из фанеры, хотя такой материал не очень прочный. В таком случае её делают смешанной: основание из дерева, а ступеньки (их еще называют перекладинами) из профиля или фанеры.

Выбор материала для изготовления зависит от трех факторов: фантазия человека, предназначение и место использования.

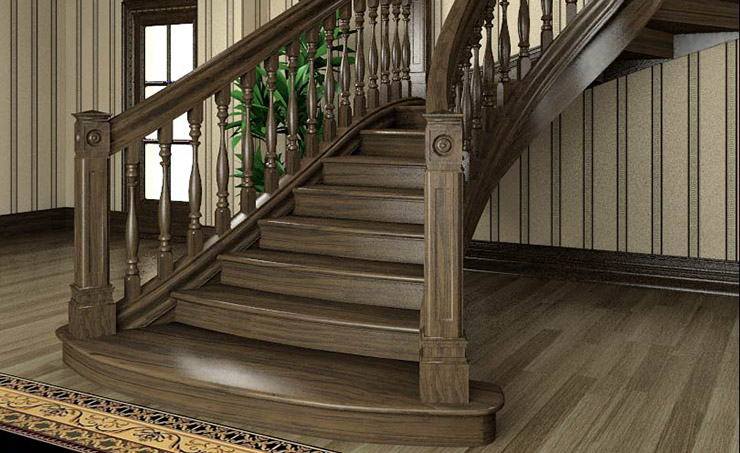

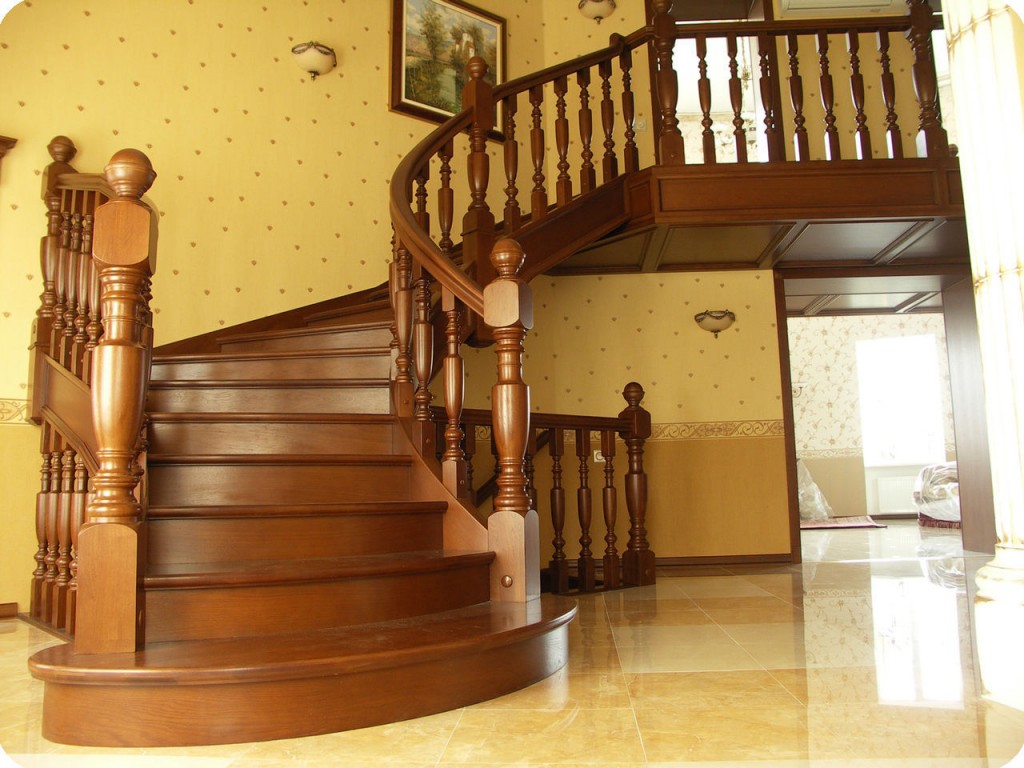

Деревянные лестницы

Дерево – доступный и легкий в обработке материал. Наиболее распространенным сортом в России является сосна. Чтобы впоследствии лестницы деревянные не начинали темнеть, их мягкая текстура из сосны должна пройти необходимую подготовку.

Относительно дорогие сорта – лиственница, дуб, бук – дают возможность сделать сделать деревянную лестницу более долговечной, красивой и надежной. Плотная структура этих пород обладает повышенной стойкостью к износу.

Технические требования к деревянной лестнице на второй этаж

Чтобы снизить риск передвижения по лестнице, необходимо при проектировании следовать строительным нормам:

1. Ширина любого подъема может быть не менее 0,6 м – это вызвано тем, что линия хода по ломаным или криволинейным маршам расположена в среднем на 30 см от края.
2. Для одного марша даже необычные лестницы должны иметь не более 16 и не менее 3 ступенек.
3. Не допускается наличие ступеней с разной высотой.
4. Лестничную площадку нельзя сделать меньше 1 м и уже, чем сам марш.
5. Ограждение должны выдерживать нагрузку более 0,3 кН/м и быть выше 0,9 м.
6. Первая и последняя ступени требуют хорошего освещения. Они являются наиболее травмоопасными из-за возможности соскальзывания ноги.
7. Нужно учитывать, что винтовые лестницы затрудняют эвакуацию.
8. Лестница в доме, имеющая большой уклон, занимает меньше места, но она и наименее удобна в эксплуатации.
9. 1 м ширины и 25-35° угла наклона – наиболее комфортные параметры для маршевой лестницы.
10. Ширина проступи и удвоенная высота подступенков вместе должны быть около 60-65 см – это принятая в строительстве длина шага человека.

Для каждого типа помещения нужно подобрать наиболее подходящую форму лестницы на второй этаж. Их разделяют на следующие виды деревянных лестниц:

• прямые;
• винтообразные;
• П-образные;
• модульные;
• Г-образные.

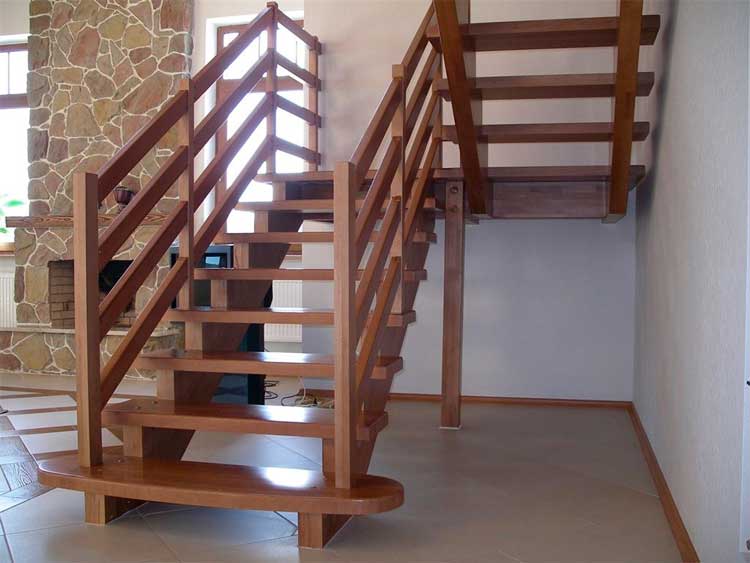

Простая лестница с прямыми маршами занимает наибольший объем, но лучше подходит пожилым людям и детям. Винтовые лестницы более компактны, но громоздкие вещи и мебель переносить по ним невозможно.

К тому же нужно правильно рассчитать градус для поворотных элементов, длину марша, размер и количество ступеней, толщину подступенков и их высоту, ширину лестницы.

Инструменты и материалы

Итак, что нам понадобится (назову основные позиции, нет смысла расписывать все досконально):

• руки, растущие из правильного места;
• терпение;
• трудолюбие;
• куча энтузиазма.

Это основное. Помимо этого:

• предварительно купленная тетива (сколько в метрах зависит от размеров лестницы);
• ступеньки (количество в зависимости от высоты);
• балясины;
• поручни;
• столбы.

Все это продается в магазинах сделанное из клееного бруса. Самому тут, увы, ни как не обойтись. Породы дерева также бывают различные, стоят они соответственно.

Если возводить Вы будете первую лестницу своими руками, не стоит брать такие породы как дуб и красное дерево – очень тяжело обрабатывать, лиственница вполне подойдет.

Из материалов понадобятся:

1. Клей для дерева.
2. Шпаклевка в цвет дерева.
3. Наждачная бумага.

И конечно инструмент:

1. Пилы (желательно иметь ручную циркулярную пилу с регулировкой глубины реза).
2. Лобзик (также электрический).
3. Стамески.
4. Молотки.
5. Киянки.
6. Дрель.
7. Сверла.
8. Коронки и всякие мелочи.

Пошаговая инструкция

1. Для того, чтобы лестница из дерева была успешно смонтирована, нужно просчитать ее уклон, который может составлять от 25 до 40 градусов.

2. Строительство деревянной лестницы предполагает предварительный расчёт её ступеней. Исходя из максимального расстояния между ступенями в 19 см, рассчитывают количество ступеней по высоте конструкции. Ширина проступи должна составлять минимум 25 см.

3. Безопасная установка деревянных лестниц требует, чтобы она была оборудована перилами высотой не меньше 90 см.

5. Разметив места под установку проступей, циркулярной пилой по шаблонам делаются пропилы глубиной 10 мм. При помощи стамески выбирается массив доски между пропилами, готовые тетивы устанавливаются в рабочее положение.

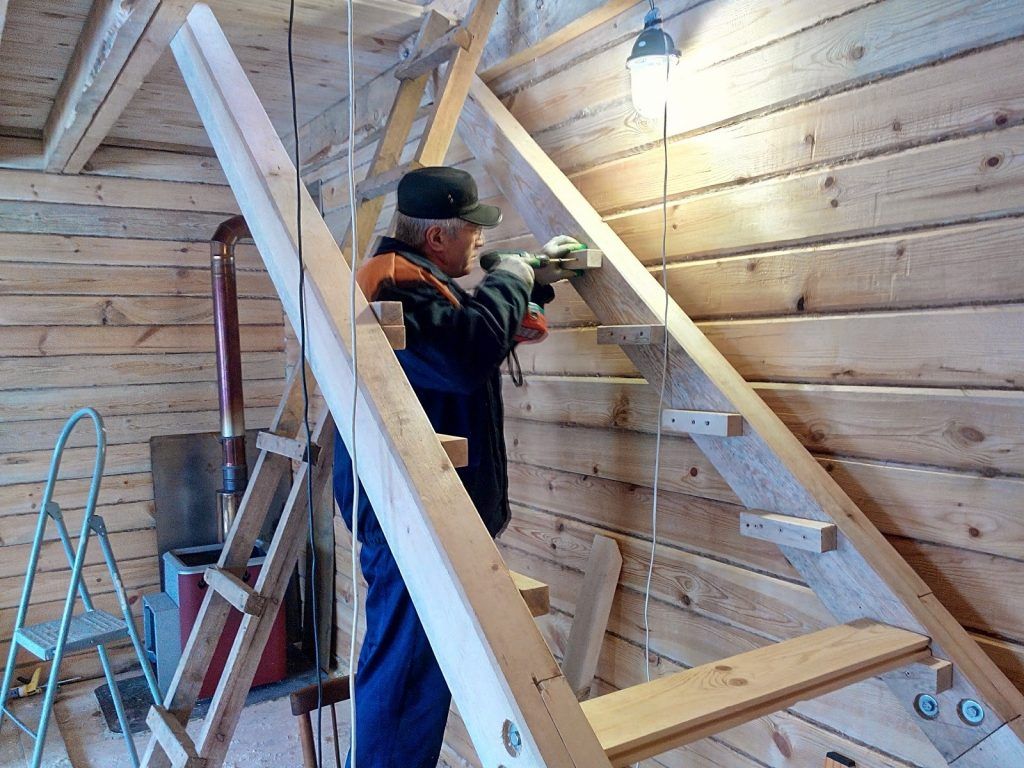

Тетивы прикрепляются саморезами к полу при помощи шуруповёрта и металлических оцинкованных уголков.

6. Из доски шириной минимум 250 мм вырезают циркулярной пилой ступени. Толщина ступеней зависит от ширины пролёта, но не менее 25 мм.

Торцы ступеней для лучшего соединения с тетивой обрабатываются шлифмашинкой.

Соединяют ступени и тетиву при помощи столярного клея, намазывая торцы ступеней и пазы в тетиве.

7. Сборка деревянной лестницы в нашем случае требует, чтобы она была стянута при помощи оцинкованных прутьев с резьбовыми соединениями на концах, на которые накручиваются гайки с широкими прокладками.

8. В приведенном примере, демонстрирующем монтаж деревянной лестницы, расстояние до стены позволяет устроить отличные деревянные полки для вещей и книг, которые подходят по дизайну.

Затем установленные полки шлифуют.

Кроме этого необходимо установить поручень для обеспечения безопасности. Установив стойку, к ней крепятся две доски с высотой верхней относительно ступеней не меньше 90 см.

9. Материал поручней и самой лестницы обрабатывается наждачной бумагой для исключения сколов, зацепов и заноз.

Лестницу нужно обработать специальными грунтовками от гниения и против возгорания, после чего покрыть прозрачным лаком для паркета.

Лестницы на второй этаж в частном доме своими руками. Схема конструкции. Типы лестничных систем

Приняв решение обустроить лестницу на второй этаж в частном доме своими руками, нужно быть готовым к тому, что монтаж конструкций имеет свои нюансы и требует определенных навыков. Материалами для лестниц могут выступать дерево, металл, бетон, камень, оргстекло, керамика, а также их комбинации. По конструктивному исполнению различают несколько типов лестничных систем.

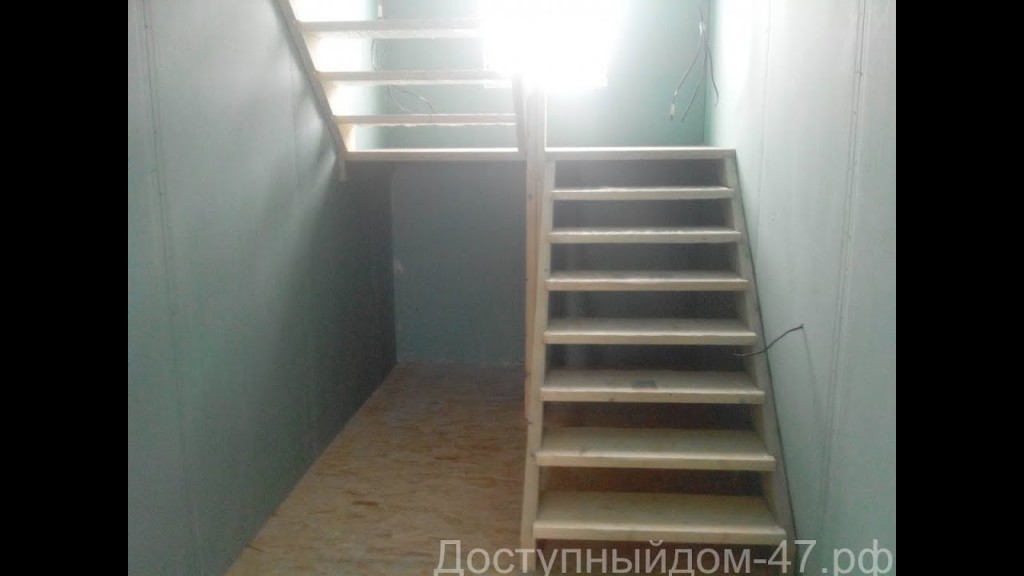

Маршевые лестницы в доме на второй этаж своими руками

Маршевые конструкции лестниц самый распространенный и привычный тип лестничной конструкции. По таким лестницам комфортно подыматься и спускаться. Подходят конструкции для просторных помещений, где нет нужды экономить пространство. Они делятся на прямые и поворотные и могут быть расположены возле стены или просто посреди помещения.

Маршевые лестницы — самый распространенный вариант обустройства лестниц в доме

Стоит отметить, что маршевую лестницу на второй этаж в частном доме своими руками (схемы таких конструкций часто встречаются в сети) смонтировать значительно проще, чем, к примеру, спиральные типы конструкций. Однако потребуется грамотно рассчитать количество ступеней, маршей, размеры лестницы и занимаемого ею пространства.

Если при расчете выяснится, что марш не может ограничиться 10 ступенями, необходимо лестницу разделить на два и более участка, которые между собой соединяются лестничной площадкой. Такая конструкция лестницы называется поворотной. Лестницы могут быть поворотными на 90 градусов (четвертьоборотные) и 180 градусов (полуоборотные). В целях экономии пространства применяют забежные конструкции лестниц, ступени которых имеют с наружного края большую ширину, чем с внутреннего.

Точный расчет обеспечит надежность конструкции лестницы

Тетивная конструкция лестниц представляет собой две несущие балки, внутри которых есть пазы для крепления ступеней. Если взглянуть на лестницу сбоку, то ступеней не видно: они скрыты за тетиву.

Лестница тетивной конструкции из металла и оргстекла

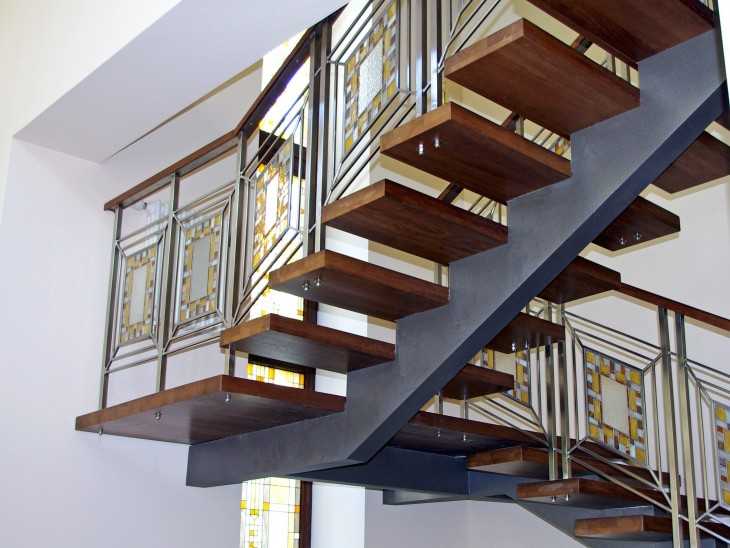

Лестницы на косоурах достаточно компактны, конструкции их на вид легки и изящны, они визуально не уменьшают пространства комнаты.

Схема маршевой лестницы с тетивной конструкцией

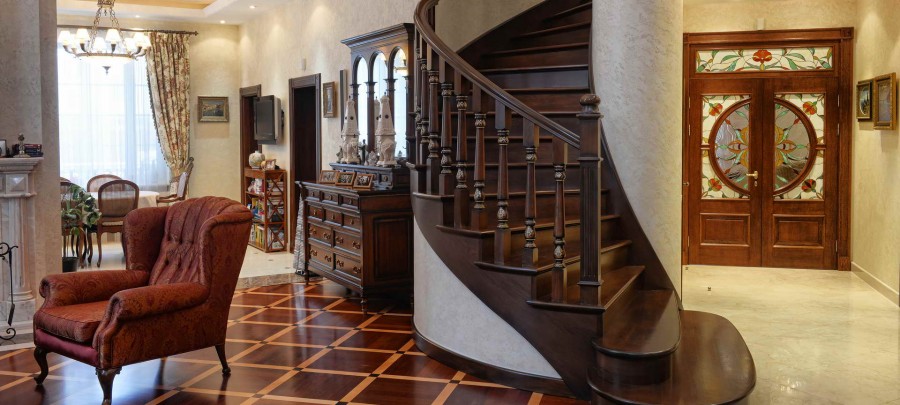

Конструкция винтовой лестницы на второй этаж своими руками

Спиральные лестницы представляют интерес с точки зрения привлекательности дизайна. Такие конструкции в различном исполнении выглядят эффектно и способны украсить любой интерьер. Они могут соединять уровни помещения как внутри дома, так и со стороны улицы. Все зависит от архитектурных особенностей и личных предпочтений собственников коттеджей.

Винтовая лестница не занимает много пространства

Винтовые лестницы чаще всего выполнены из дерева, металла или могут быть скомбинированы из этих материалов. Монтаж винтовой лестницы своими руками (чертежи и расчеты довольно сложны) требует точных замеров и учета всех конструктивных особенностей такой лестничной системы. Поинтересоваться, как сделана деревянная винтовая лестница на второй этаж своими руками, можно на соответствующих тематических сайтах, где представлены все необходимые схемы и расчеты.

Пример графического расчета винтовой лестницы

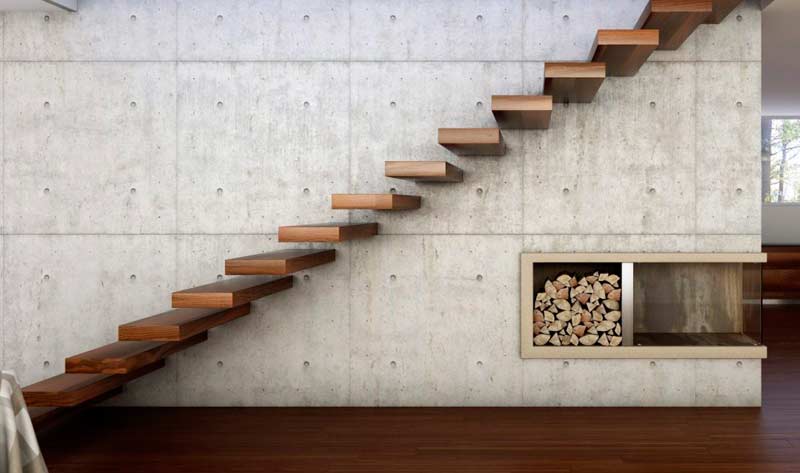

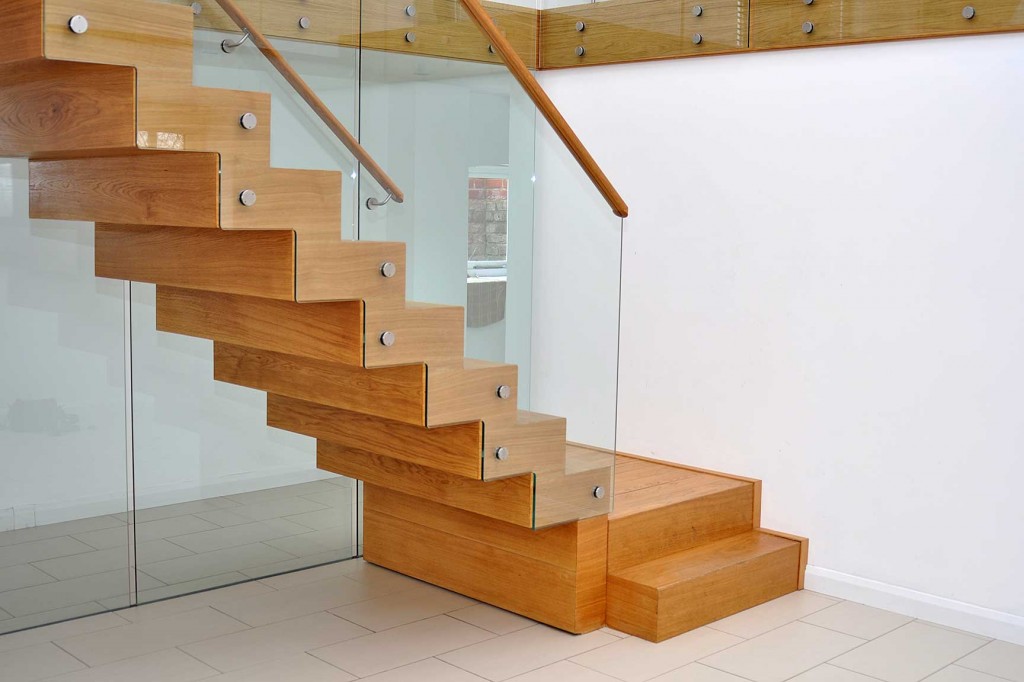

Лестничные системы на больцах

Модель лестницы на больцах предполагает размещение ее вдоль стены, так как ступени фиксируются на стене с помощью специальных креплений (больц). С другой стороны ступени крепятся к перилам, которые и выступают главным несущим элементом конструкции. Такие лестницы визуально легки, хотя отличаются высокой надежностью. Они почти незаметны и способствуют сохранению солнечного света.

Стилистически лестницы на больцах выглядят довольно современно, однако будут уместными в любом интерьере. Ступени лестницы не скрипят, выдерживают большие нагрузки и рассчитаны на перемещение по ним грузов.

Воздушная лестница на больцах надежна в эксплуатации

Комбинированные типы лестниц

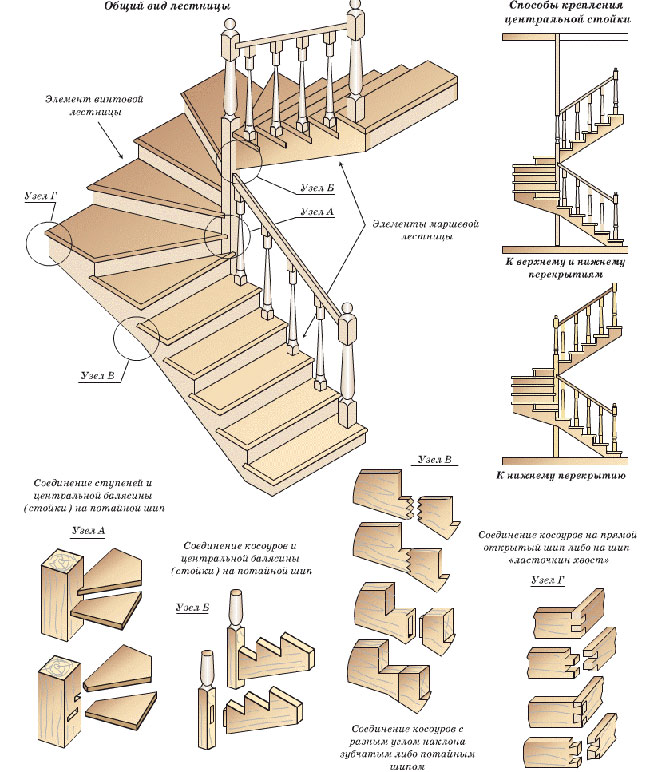

Лестница в доме, включающая в свою конструкцию маршевый и винтовой элементы, называется комбинированной. Такое объединение способно придать лестнице необычные эстетические и функциональные качества. В конструкциях комбинированных лестниц можно сочетать прямые и поворотные марши, винтовые элементы в разной последовательности в зависимости от требуемой планировки.

Материалы для комбинированных систем подбираются исходя из личных предпочтений и совместимости с общим стилем. Косоуры могут быть стальными, бетонными или деревянными, ступени — металлическими, деревянными, стеклянными. Перила для лестниц в частном доме в комбинированном варианте могут быть также из дерева и металла. Иногда лестничные марши облицовывают гипсокартонными плитами.

Марши лестниц не должны состоять более, чем из 10 ступеней

Самостоятельная установка комбинированной конструкции дает возможность получить индивидуальную лестницу, не имеющую аналогов. Из ограничений в устройстве комбинированной системы может быть нехватка пространства, сложная схема и трудоемкий монтаж. Не последнюю роль играет затратная составляющая. Чтобы впоследствии не оказалось, что установленная лестница занимает основную часть комнаты, необходимы точные замеры и расчеты. Можно создать модель лестницы в 3D-формате, который наглядно представит конструкцию в условиях вашего помещения.

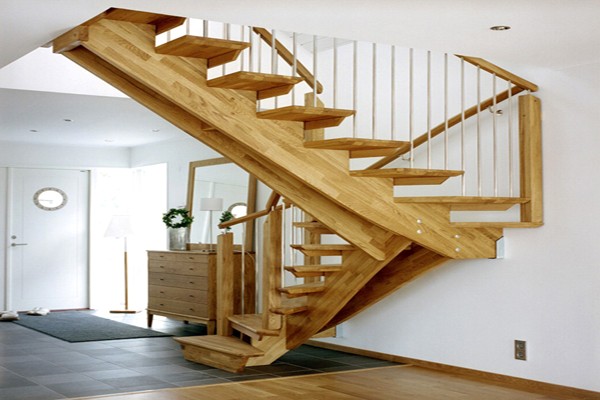

Лестница из дерева на косоурах

1. Расчет количества ступеней и проектирование маршевая лестница соединяет два этажа, поэтому имеет высоту не менее 2-2,5 метра. Угол наклона лестницы для удобного передвижения по ней не должен превышать 35-40 градусов. При таких параметрах длина основания лестницы получается не меньше 4 метров, а длина пролета – более 5 метров. Ширину ступеней выбирают от 20 до 30 см, высота должна колебаться в пределах 10-20 см.  Наиболее удобными для передвижения взрослых людей являются лестницы с углом наклона 35 градусов и шириной и высотой  ступеней 300 мм и 150 мм соответственно. Проектируют лестницу и рассчитывают количество ступеней так:

   Таблица размеров ступеней по мере их безопасности в мм

• высоту лестницы делят на предварительно принятую высоту ступени, полученное значение округляют до большего целого числа;
• умножают количество ступеней на предварительно принятую ширину ступени и получают длину основания лестницы;
• вычисляют длину пролета по теореме Пифагора;
• вычисляют отношение высоты лестницы к длине пролета, оно должно находиться в пределах 0,5-0,7.
• Если геометрические вычисления вызывают затруднение, можно просто начертить лестницу в масштабе и измерить длину пролета и угол.
• При расчете необходимо учесть, что деревянный дом в первые два-три года дает значительную усадку, и жестко закрепленная лестница может деформироваться или изменить угол наклона.
• Изготовление косоуров.

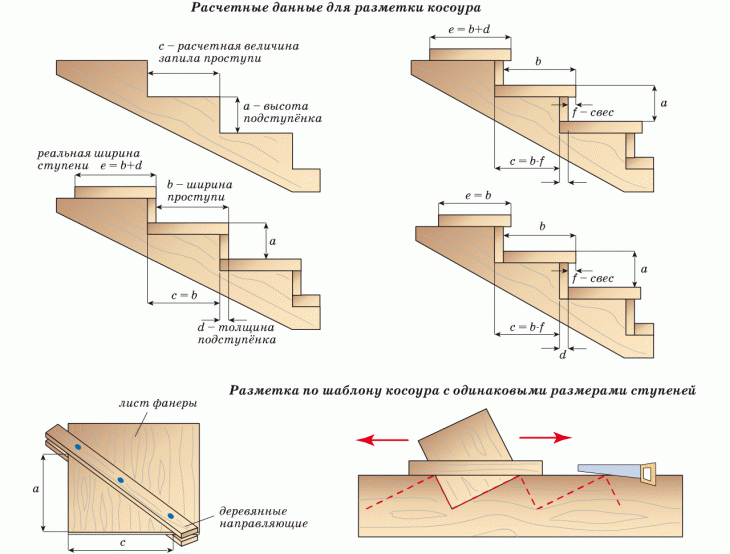

Изготовление косоуров для лестницы

Косоуры изготовляют из хорошо высушенной доски из твердых пород древесины: сосны, бука, дуба. По результатам расчетов выполняют шаблон из картона или тонкой фанеры, имитирующий форму выступа и учитывающий угол наклона лестницы. В верхней и нижней части косоуров выполняют пазы, с помощью которых они будут крепиться к балке перекрытий сверху и к опорному брусу снизу. С помощью электролобзика выпиливают на косоурах выступы, после чего обрабатывают заготовки с помощью шлифмашинки или наждачной бумаги.

1. Установка косоуров. Косоуры устанавливают в заранее определенном месте, закрепляя в нижней части с помощью опорного бруса, а вверху – с помощью врубки в балку потолочного деревянного перекрытия. Можно установить на балке перекрытия металлические опоры, к которым крепят косоуры с применением анкерных болтов. Нижнюю опорную балку также крепят на анкерные болты. При установке косоуров обязательно используют уровень.

   Технология установки косоуров

2.  Изготовление ступеней и подступенников. Ступени изготовляют в необходимом количестве из сухой доски толщиной не менее 36 мм и шириной доски не менее выбранной ширины ступеней. Ступени могут немного выступать за плоскость подступенка, поэтому обрезать более широкую доску не нужно. Доски нарезают по необходимой длине, равной ширине лестницы с учетом перил, обычно это значение составляет 0,8-1,2 метра. Ступени шлифуют, срезая острые выполняют из сухой доски толщиной не менее 20 мм, ширина доски равна высоте ступеней, а длина – ширине лестницы.
3. Крепление ступеней. Крепят к установленным косоурам сначала подступенки, а затем ступени с помощью саморезов и столярного клея. Клеем промазывают все стыки для уменьшения скрипа при ходьбе по лестнице.

   Технология крепления ступеней

4. Изготовление перил. Для выполнения перил используют балясины и поручни. Балясины можно изготовить из бруска квадратного сечения или купить готовые, резные. Балясины устанавливают на ступени, обычно по одной балясине на каждую ступень. В начале и конце лестницы устанавливают опорные балясины, между ними – декоративные. Крепят балясины к ступеням с помощью саморезов, после чего устанавливают декоративные заглушки в местах крепления. Перила также закрепляют с помощью саморезов с нижн6ей стороны.

   Схема монтажа перил

5. Обработка и нанесение декоративного покрытия
6. Лестница, как и любая другая деревянная конструкция, нуждается в защите от воздействия влаги. Деревянные лестницы покрывают с этой целью краской, лаком либо защитным бесцветным или тонирующим составом. При этом лучше использовать покрытия, не образующие очень гладкой поверхности – скользкие ступеньки опасны, особенно при спуске вниз. Перед нанесением покрытия лестницу еще раз шлифуют, чтобы убрать все заусенцы, задиры. Места креплений закрывают заглушками из дерева. Покрытие наносят кистью или небольшим валиком в два-три слоя, при этом позволяя предыдущему слою хорошо просохнуть.

   Нанесение защитного покрытия

7. Установить прямую маршевую лестницу не всегда возможно из-за ее габаритов. Для экономии места можно выполнить другие разновидности лестниц, например, лестницу «гусиный шаг».

Маршевые конструкции

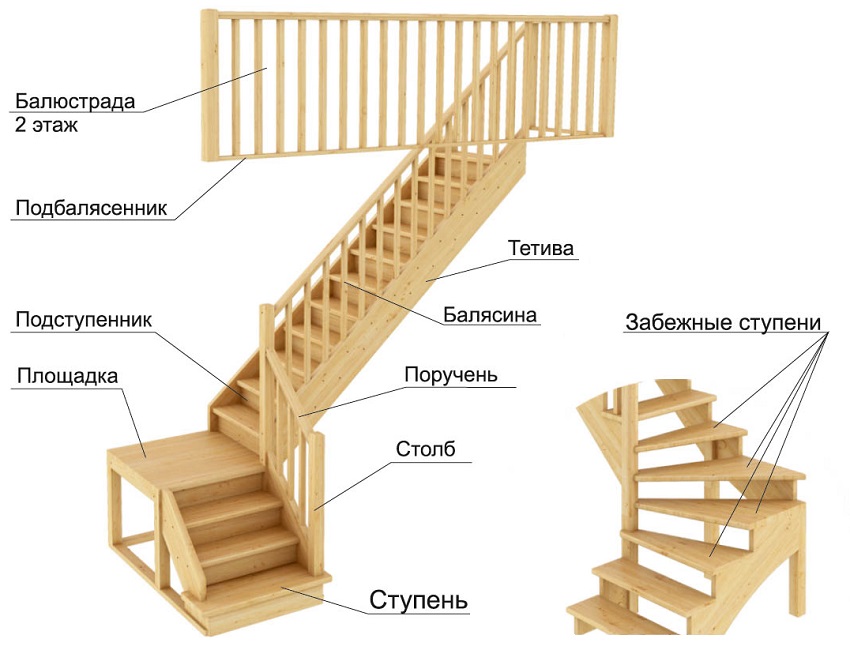

Устройство маршевой лестницы.

Наиболее известный и востребованный вид — маршевые лестницы. Это классика лестничного строительства. Для них характерны прямые марши, то есть прямо расположенные несущие балки из дерева, металла или бетона, на которых жестко сверху крепятся ступени.

Несущие балки этих маршей называются косоурами. Это главная деталь маршевой лестницы. Дополнять косоуры может так называемая тетива — наклонная балка, идущая по боковой части лестничного марша, к которой торцом крепятся ступени.

В состав лестничных конструкций могут входить вертикальные ограждающие приспособления — перила, состоящие из вертикальных стоек разного типа, накрытых сверху полосой поручня, служащей для опоры. Кроме того, собственно ступени могут состоять как из одних горизонтальных перекладин — проступей, так и из горизонтальных и дополнительных вертикальных частей — подступенков. Подступенки монтируются между проступями, задавая высоту ступени и дополнительно усиливая несущую способность лестничной конструкции.

Марши таких конструкций обычно располагают под углом к полу не более 450, поэтому для размещения лестничной клетки (так называется вертикальный проем, в котором расположена лестница) необходима площадка, размеры которой будут не менее чем 1600х1600 мм. Соответственно, чем меньше наклон лестничного марша, тем большая площадь требуется для устройства клетки.

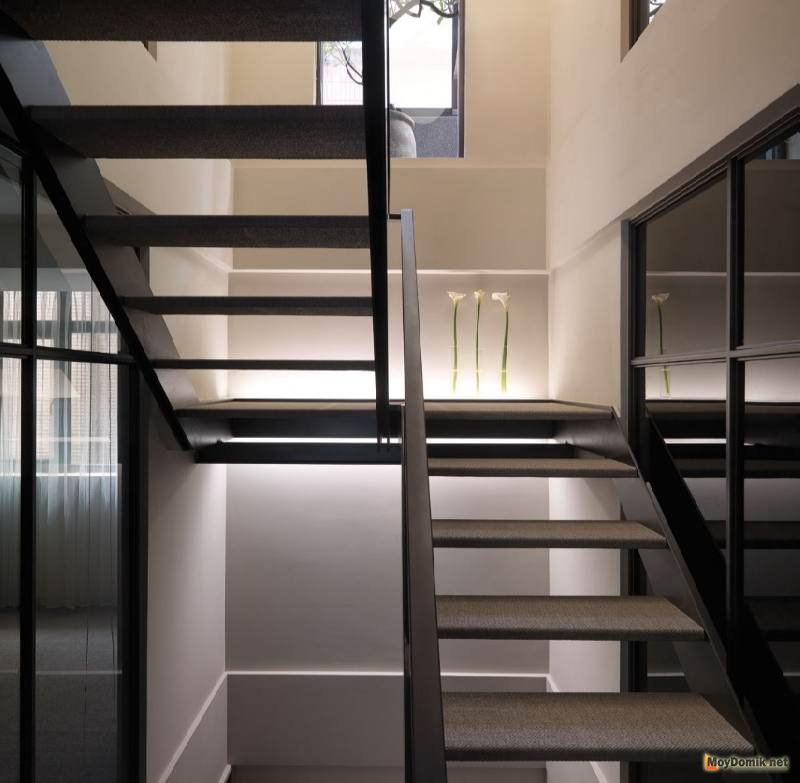

Виды металлических лестниц.

Изготовление и монтаж металлических лестниц возможен в нескольких вариациях. Среди вариантов, которые можно изготовить своими руками самыми популярными являются:

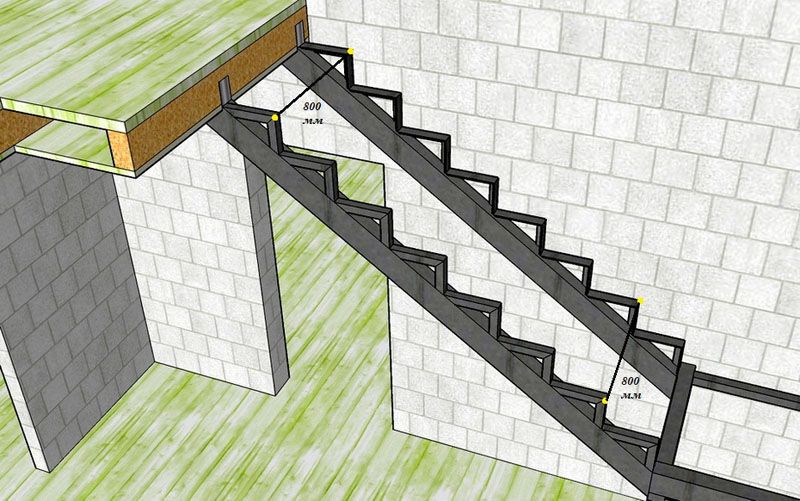

— Металлические лестницы для дачи на косоурах. Это своеобразные поддерживающие элементы, на которых держатся ступени и вся конструкция в целом. Косоуров может быть несколько, но и одного вполне достаточно. Остальные решения делаются с учетом назначения конструкции.

— Конструкция металлической лестницы на больцах. Это бескаркасное решение, когда ступени крепятся к несущей стене. Для этого используют методику крепления специальными болтами.

— Сооружения на тетивах. Так называют специальные наклонные балки, на которых и крепятся остальные элементы лестницы. С помощью отдельных элементов можно установить проступи и подступенки, либо только проступи.

— Складная конструкция. Это очень удобное решение для улиц и огородов. Складная конструкция состоит изэлементов, которые дают возможность сложить все сооружение до компактных размеров.

— Раздвижная стремянка. Каждый следующий элемент выдвигается из предыдущего. Раздвижная стремянка также очень удобная из-за своей компактности.

— Винтовые сооружения. Это изделия спирального вида. Которое занимает минимальную площадь. Очень удобна в случае, когда нежно сэкономить место. К сожалению, такое решение не подходит для перемещения мебели и других крупногабаритных грузов. Для этого вида лестниц используется несущая центральная опора.

— Сборные металлические лестницы. Такое решение является самым удобным и простым в сборке, потому что все разделено на готовые секции, которые нужно только соединить. Сборная конструкция – отличное решение для новичков и неопытных строителей.

Важно. Не имеет значения, какой вариант металлической лестницы в частном доме будет выбран. Важен тот факт, что опирать ее нужно только на перекрытие. Для повышения стабильности и прочности устанавливают дополнительные элементы опоры.

Стойки можно разместить в стене, а консолями крепятся площадки. Иногда для прочности сооружения используют дополнительную стену. Их делают из кирпича или бетона.

— Лестница маршевая металлическая. Это очень надежная, но занимающая большую площадь конструкция. Этот факт вовсе не влияет на частоту выбора в пользу таких решений, потому что простые маршевые лестницы своими руками удобны в применении и при правильном подходе ее декоративная составляющая может радовать глаз.

Маршей у таких строений может быть несколько, но чаще всего устанавливают один или два марша. Поворотная двухмаршевая лестница металлическая позволяет экономить площадь, поэтому также пользуется популярностью. Марши устанавливаются под углом в 90 градусов или 180.

Сборка готовых конструкций

Сегодня не обязательно делать все своими руками. Есть множество компаний, которые проектируют и изготавливают лестницы сборные из дерева разных сортов. Это своего рода конструкторы из отдельных элементов, с уже готовыми крепежными пазами и отверстиями.

Среди множества моделей легко подобрать ту, которая подойдет вам и по размеру, и по конфигурации. Для этого нужно только определиться с площадкой под неё и измерить высоту помещения. Если возникнут трудности, специалисты компании помогут определиться с выбором.

Цена таких изделий благодаря крупносерийному производству весьма доступна. Она гораздо ниже, чем у лестниц, сделанных на заказ. Например, стоимость модульной лестницы ЛС 91 из сосны – всего 16-18 тысяч рублей.

Сборка деревянной лестницы ЛС 91 выполняется своими силами за короткое время

К каждой модели прилагается вся необходимая фурнитура и подробная инструкция по сборке деревянной лестницы. Встречаются и модели, состоящие из отдельных секций, отличающихся размерами и количеством ступеней. Из них путем комбинирования можно сконструировать лестницу, идеально подходящую вам по габаритам.

Например:

Лестница-конструктор К-040м

Эта модель состоят из трех секций:

• Секция А – первый марш с опорной рамной конструкцией для поворотной площадки;
• Секция В – площадка;
• Секция С – второй марш.

Все секции выпускаются в нескольких вариантах с количеством ступеней от 5 до 9 и разными габаритами площадки. Чтобы лестница деревянная сборная получилась нужной высоты и соответствовала ширине проема, достаточно выбрать нужную комбинацию из приведенной ниже таблицы.

Таблица высот в зависимости от комбинации

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

• высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
• длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
• ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

• 2x + y, где
• X — высота подступенка;
• Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

• 30/ 28/16
• 33/ 26/17
• 37/ 24/18
• 41/ 22/19
• 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

• горизонтальный катет — горизонтальная проекция основания будущей лестницы;
• вертикальный — высота от пола до пола между этажами;
• гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

• 2A + B=60-64 см, где
• A — высота подступенка;
• B — ширина проступи;
• 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

• 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

• 280/15 =18, 6
• 280/16= 17,5
• 280/17=16,4
• 280/18=15,5
• 280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Деревянная лестница

У большинства таких конструкций имеются боковые косоуры, доски с выпиленными зубьями. Первым делом эти детали подготавливают и устанавливают на стену и на вспомогательные балки.

Затем идет черед ступеней, для самостоятельного изготовления которых понадобятся доски и пила. Размеры соответствуют ширине марша и крепятся на уже смонтированные косоуры. Для прямых боковин возможен альтернативный вариант – соединение «шип-паз». Стыки проклеиваются. Перед монтажом проступи закрепляют подступенки.

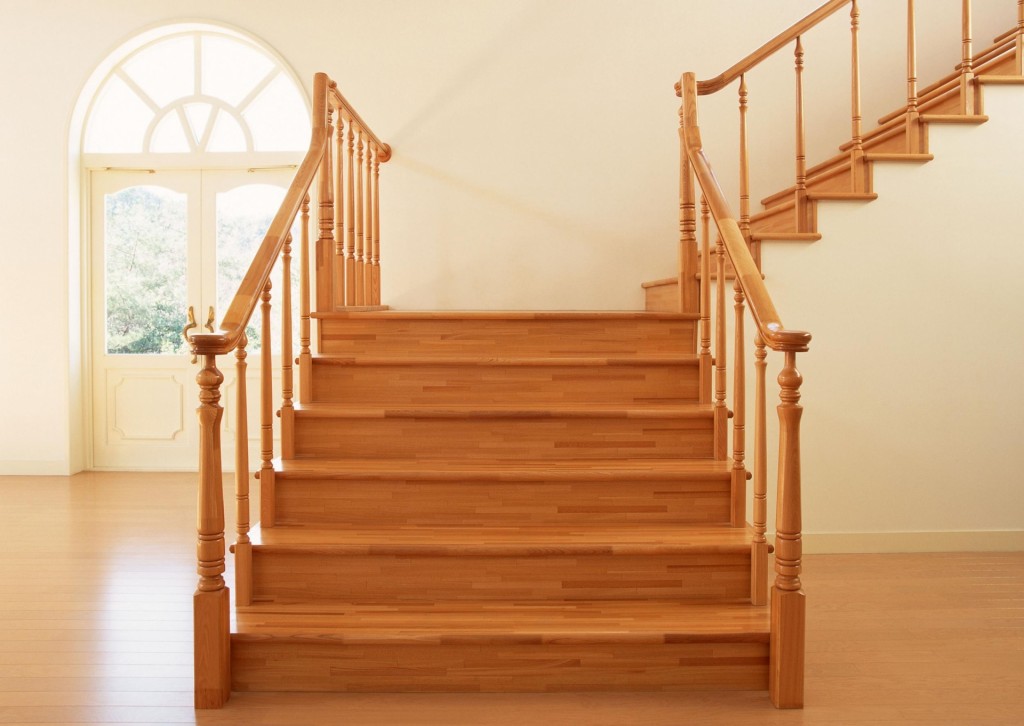

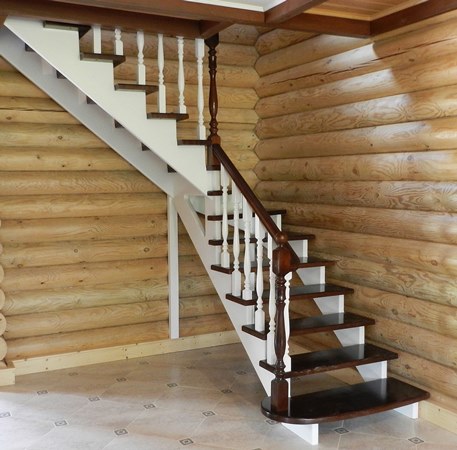

Лестница из дерева

Подготовка необходимого материала и инструментов

Зная все параметры конструкции, можно заготовить нужный материал. Деревянные лестницы можно изготовить из разных пород. Многие специалисты рекомендуют использовать дуб, бук или лиственницу. Но такие материалы довольно дороги. Наиболее чаще используются хвойные породы. Они достаточно прочные, легко поддаются обработке и стоят недорого.

При покупке древесины важно обратить внимание на ее качество. На досках не должно быть мест гниения, выпавших сучков и деформаций. Также проследите, чтобы древесина была хорошо высушена.

Для монтажа деревянной лестницы в доме вам понадобится:

• бруски для косоуров, их толщина должна быть не менее 50 мм. а ширина в соответствии с размерами ступенек. Длины бруска должно хватить на всю длину марша, сшивать два бруска не допускается;
• доски для проступи толщиной в 40 мм ;
• доски для подступков толщиной в 30 мм ;
• балясы, перила и другие дополнение лучше приобрести в готовом виде, они будут иметь более эстетичный вид;
• оцинкованные саморезы, шурупы и анкерные болты для крепления.

Кроме этого, необходимо подготовить инструмент для работы. А именно:

• приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
• для проделывания отверстий нужна будет дрель (лучше электрическая);
• ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
• отвертка или лучше шуруповерт с набором насадок;
• молоток и стамеска для делания пазов;
• рубанок (лучше электрический);
• шлифовальное полотно.

Ну и, конечно, под рукой должен находится подробно разработанный чертеж.

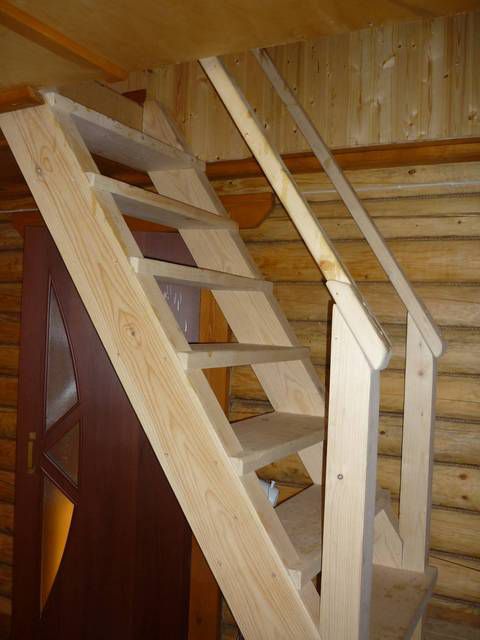

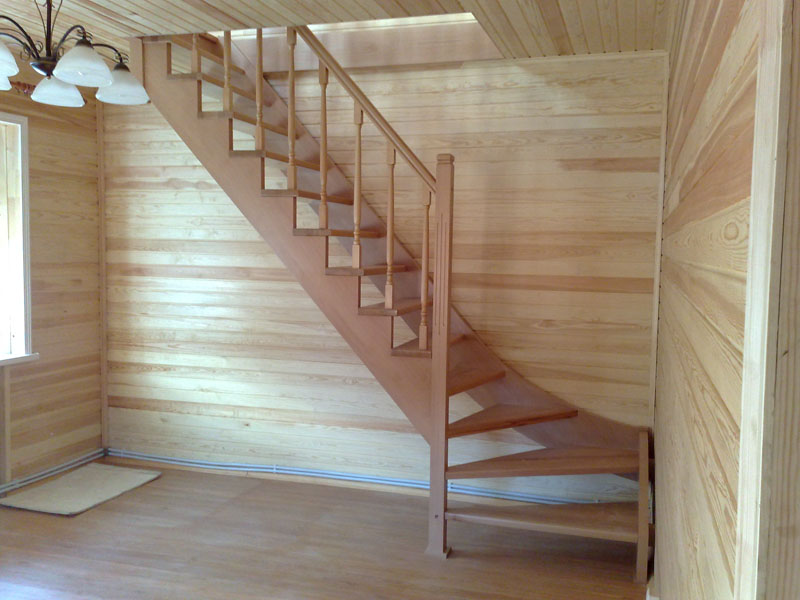

Деревянная лестница на второй этаж своими руками

Прежде чем начать возведение лестницы из дерева, нужно сначала обзавестись чертежами с каждой отдельной деталью такой конструкции. Потом купите качественную древесину и создайте с ее помощью все, что указано в чертежах. Делая это, помните о таких особенностях подобных конструкций:

• Основа надежности такой лестницы будет лежать в косоурах. Их нужно особенно внимательно и аккуратно выпиливать. Для косоуров лучше брать цельные доски без каких-либо изъянов. Толщина такого материала обычно составляет 4,5 – 5 см.
• Создавая лестницу закрытого типа, лучше использовать доски с толщиной 1,5-2 см.
• Балясины и поручни лучше покупать заводского изготовления, они имеют необходимый уровень надежности и оснащены стационарными креплениями.
• Для одной ступеньки вполне хватает одной балясины в большинстве случаев. Если же у вас в доме будет жить один или несколько маленьких детей, лучше перестраховаться и установить по две балясины на одну ступеньку.

Монтаж состоит из таких этапов:

• В отведенном следует установить косоуры. На полу для этого нужно закрепить опорный брус, на который прикрепится косоур. Верх его крепится к пазу, вырезанному в балке. Иногда для надежности монтажа используются металлические опоры. Производя монтаж косоура, следует часто проверять уровни и отвесы.
• Когда косоур готов, прикрутите подступенники, а потом уже кладите полотно проступей.
• Следующий этап – фиксирование проступей снизу-вверх.
• После этого нужно установить балясины. Их можно прикрутить с помощью саморезов или вмонтировать в заранее заготовленные отверстия. Закрывать балясины следует с помощью декоративных заглушек.
• Не забудьте об опорных стойках. Они служат границами поручней и поддержкой для перил, а также играют важную эстетическую роль.
• Перила крепятся над балясинами на опорные крайние стойки. Чтобы крепление было более надежным, можно установить еще одну или несколько дополнительных опорных стоек на некотором расстоянии от крайних.
• Если опорных стоек больше двух, можно заменить балясины несколькими досками, которые будут размещены параллельно к наклону лестницы.
• Заключительным этапом создания деревянной лестницы является шлифование деталей наждаком или шлифмашинкой и покрытие их лаком или краской.

Покрывать лестницу лаком и краской нужно не только для того, чтобы она красиво выглядела. Такое покрытие имеет важные защитные свойства. Оно является антисептиком, способным уберечь древесину от плесени, грибка и гниения. Покрывать деревянный материал можно разными веществами. Для этого подойдет морилка, от которой дерево темнеет, лак на водной основе, краска разных типов и горячий воск. Выбор покрытия зависит от эстетических предпочтений создателя конструкции и членов его семьи.

Когда все слои нанесенного покрытия хорошо просохнут, лестницу смело можно вводить в эксплуатацию.

Прямая лестница из бетона

Если ваш дом достаточно просторный, а межэтажное перекрытиев нем выполнено из бетона, то вы вполне можете построить бетонную лестницу. Как правило, люди зачастую сооружают один из двух вариантов конструкции:

монолитная; комбинированного типа (здесь только косоур выполнен из бетона).

Заметим, что вариант №2 выглядит куда привлекательнее. Тем не менее, для лестницы из бетона в любом случае требуется опалубка, а также достаточно прочное основание, способное выдержать такой вес.

Для начала подготовьте все необходимое, в частности:

влагостойкую фанеру (можно заменить обрезной доской, обитой ПЭТ пленкой); бетон; прочные брусья 10х10 сантиметров в сечении; саморезы; арматуру или же специальную вязальную проволоку.

Обратите внимание! Толщина доски для сооружения опалубки должна составлять 3 сантиметра, а фанеры – как минимум 1,8 сантиметра. Все необходимые размеры рассчитывайте таким же образом, как и для конструкции из предыдущего пункта статьи, однако прочностные характеристики основания требуются максимальные.

Работу начинайте с сооружения опалубки: возьмите фанеру либо доски, сбейте их в соответствии с заранее составленным чертежом, избегая появления трещин и соблюдая требуемый наклон.

Когда опалубка будет готова, установите ее между этажами и зафиксируйте теми же брусками. Затем разложите внутри опалубка пруты арматуры, свяжите их с помощью стальной проволоки. Там, где будут устанавливаться перила, закрепите деревянные пробки, и только после этого залейте весь короб приготовленным бетонным раствором. Важно, чтобы опалубка была заполнена сразу, за один заход, в противном случае монолитность будущей конструкции нарушится.

После того как бетон схватится, демонтируйте короб, а сформировавшиеся ступени время от времени увлажняйте водой, иначе их поверхность может растрескаться. Отделку же начинайте только тогда, когда бетон наберет прочность и высохнет окончательно. При строительстве лестницы комбинированного типа косоуры заливаются аналогичным образом, а опалубка должна быть более узкой (что характерно, здесь должен учитываться монтаж ступенек).

Готовую монолитную конструкцию можете отделать камнем, деревом, декоративной плиткой и иными отделочными материалами. Перед тем как приступить непосредственно к облицовке, учтите вес – к примеру, та же плитка окажет гораздо большую нагрузку на фундамент, нежели древесина. Ступеньки к бетонным косоурам можете крепить любые, но особенно привлекательно они будут выглядеть с деревом.

Расчет основных типов лестниц

Самостоятельная установка начинается с предварительного расчета комплектующий, по описанной выше методике, попробуем для примера рассчитать наружную лестницу на второй этаж.

Исходные данные: высота от пола до порога второго этажа 2880 мм.

Просчитаем изготовление лестницы с высотой ступени 180 мм, тогда количество ступеней у нас будет:

2880 / 180 = 16 штук.

Ширину ступени можно брать от 180 до 300 мм, если взять 250, получим:

250 × 16 = 4000 мм будет длина.

Для того чтобы определить длину лестничного марша, вспоминаем школьную программу геометрии, а именно — теорему Пифагора. У нас уже есть длина и высота (катеты прямоугольного треугольника), осталось вычислить гипотенузу:

√2880 ² + 4000 ² = 4929 мм.

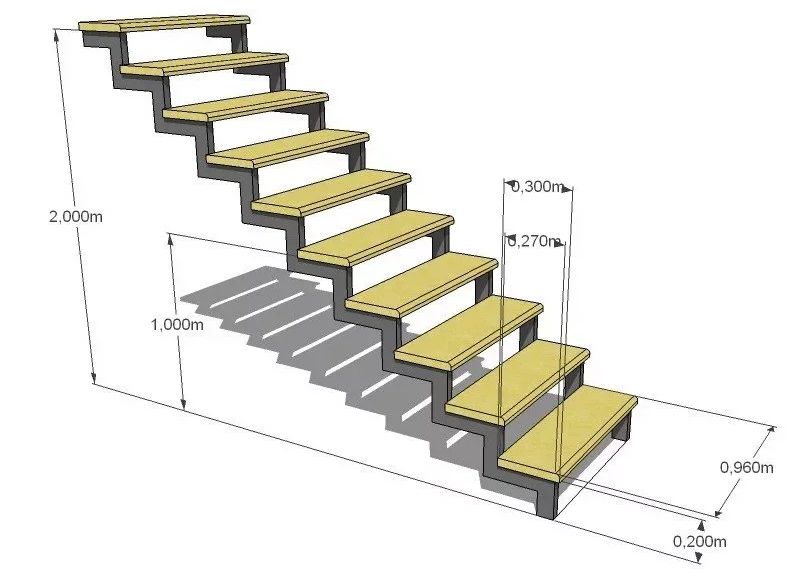

Все необходимые расчетные данные теперь у нас есть, нелишним будет и начертить схему для наглядности.

металлическая поворотная лестница на второй этаж дома

Так как количество ступеней у нас менее 17, наличие двух маршей или дополнительных лестничных площадок нецелесообразно, поэтому и конструкцию выбираем соответствующую: прямую одномаршевую лестницу.

При самостоятельном изготовлении лестничной конструкции нелишним будет небольшой обзор распространенных и несложных моделей.

• Прямая лестница представляет собой наиболее удачный и простой вариант наружной конструкции. При этом требуется довольно большая свободная площадь, а расчет производится с учетом вышеприведенных параметров (ширина и высота ступеней). Если общее количество ступеней превышает 17, рекомендуется сделать небольшую площадку.
• Металлическая лестница. Качественные характеристики металла как строительного материала нет нужды рекламировать, прочность и долговечность таких сооружений говорит сама за себя. Главной задачей при проектировании металлической лестницы будет расчет предельной нагрузки на каждую деталь. Нормативной нагрузкой (согласно строительным нормативам) на 1 м² будет примерно 300 кг. Для перил: 50-100 кг/м², следовательно, вид проката и толщину металла выбирают по этим критериям. Немаловажным фактором будет и антикоррозионная защита металла. Для ступеней можно взять листы перфорированного железа, это исключит скольжение и травматизм.
• Деревянная лестница может стать настоящим произведением искусства и главным украшением экстерьера, но также не менее важно обеспечить максимальный комфорт и безопасность такой конструкции. Для ступеней берется доска не менее 30 мм, но более 60 мм брать также не следует. Для подступенков можно взять доску толщиной 25 мм, уличный вариант часто предусматривает изготовление лестницы без подступенков. Косоуры следует делать из бруса с минимальным сечением 60×140 мм.

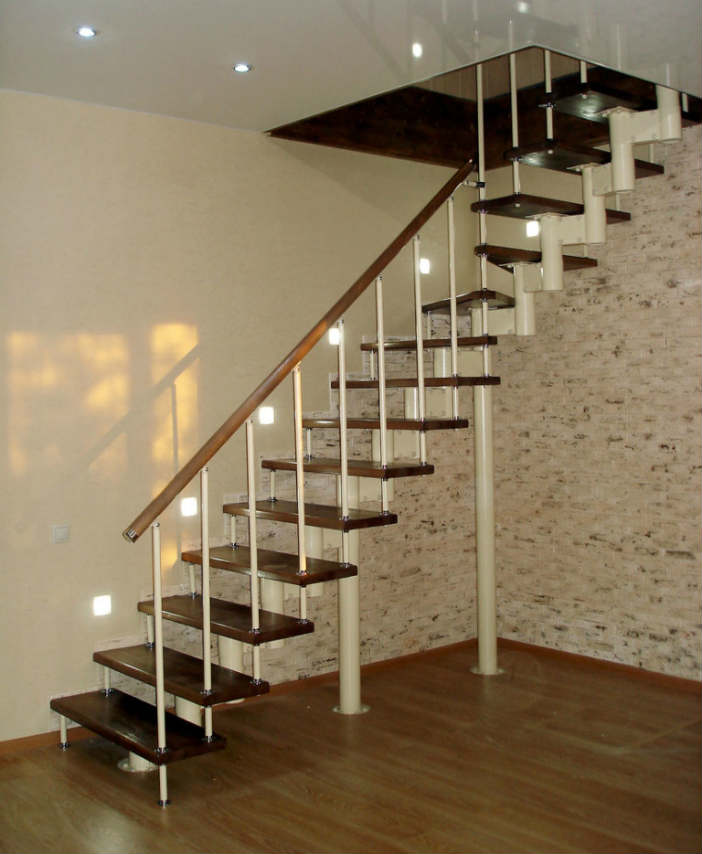

• Модульная лестница представляет собой своеобразный «конструктор» из повторяющихся блоков-модулей. В магазинах можно приобрести всевозможные готовые модули, а установку провести своими руками. При этом следует учесть некоторые нюансы: при установке модульной лестницы на одну центральную несущую балку (косоур), через каждые четыре ступени устанавливается стойка – опора (крепится к полу) или стойка – кронштейн (крепится к стене); в магазине можно получить подробную консультацию перед покупкой модульных систем. Также можно воспользоваться онлайн – калькулятором для расчета оптимального варианта.
• Винтовые лестницы делятся на четыре типа:

1.  Опора на стены и центральный столб.
2. Закрепленная при помощи консолей на центральном винтовом столбе отдельно стоящая лестница.
3. Без центрального столба с опорой на изогнутые спиралью тетивы: наиболее сложна в исполнении. Самостоятельно такую модель сделать чрезвычайно трудно.
4. Опора на монолитный столб из толстостенной трубы — самая простая конструкция винтовой лестницы.

наружная полуповоротная лестница со сквозными ступенями

При расчете винтовой лестницы также следует учесть некоторые детали:

1. винтовой вариант устанавливается на площади не менее 3 м²;
2. ширина ступени не менее 10 см, оптимальный размер 17 – 25 см;
3. удобная длина 100 – 120 см, минимально допустимая длина 70 см;
4. комфортный угол наклона 30 – 45º.

• .Монолитная лестница представляет собой массивное стационарное сооружение, как правило, из армированного бетона. Усилий возведение такого шедевра потребует немалых, но и служить будет практически вечно. При проектировании монолитных лестниц за основу берутся все те же строительные нормативы, описанные выше. Обычно они проектируются и выполняются вместе с самим зданием. Особенностями монолитных лестниц является увеличение прочности фундамента, который должен с успехом выдерживать и значительный вес самой конструкции. Широким разнообразием отличаются и возможные варианты отделки: от натурального камня до дерева.

Важно! Фундамент под лестницу лучше делать автономно от основного фундамента. Это объясняется разной скоростью усадки здания и лестницы, конструкцию может просто перекосить.

Главным критерием наружной лестницы будет надежность и безопасность конструкции, которая определяется строительными нормативами, приведенными выше. Дополнительное декорирование превратит наружную лестницу в настоящий шедевр архитектурного дизайна и отличное украшение загородного дома.

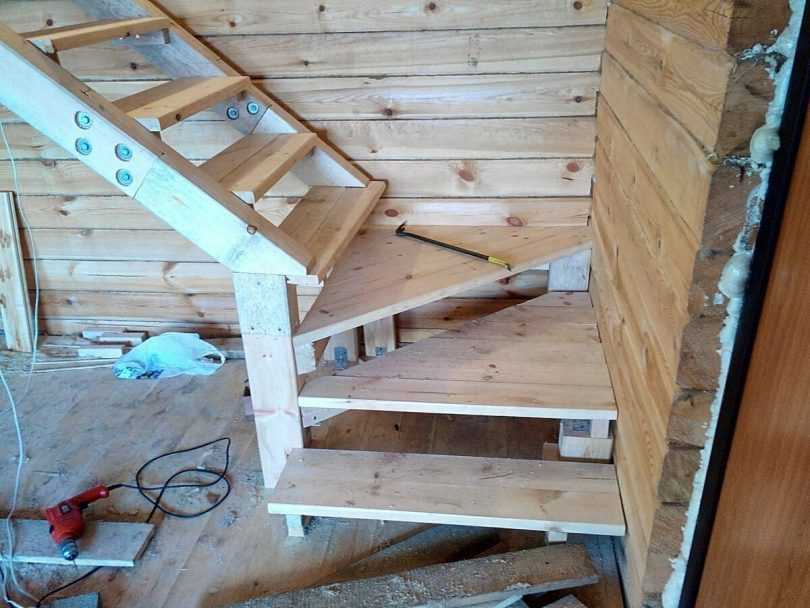

Изготовление и установка лестницы на второй этаж

Прямую деревянную лестницу на второй этаж можно изготовить двумя способами крепления: с накладными ступенями и врезными.

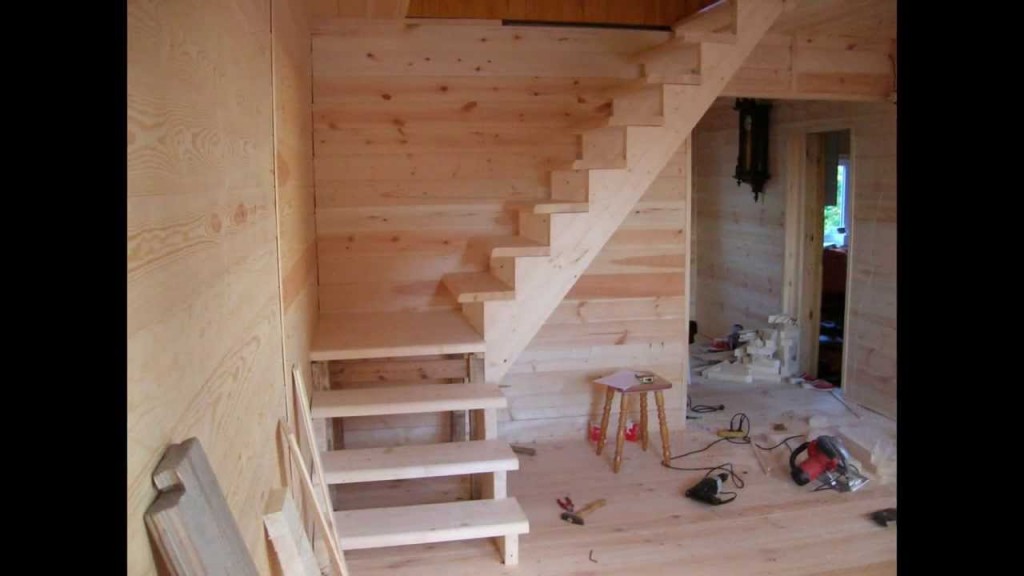

Лестница с накладными ступенями

Первыми устанавливаются подступенники, а уже на них сами ступеньки

Рассмотрим, как изготовить прямую деревянную лестницу с одним маршем с косоурами, подступенниками, которые еще называют подступенками, и накладными ступеньками.

1.  Выпилите ножовкой два косоура согласно расчетной длины, необходимое количество ступеней и подступенников. В косоуре заранее можно выпилить лесенку для установки ступеней. В случае если не будете выпиливать лесенку, ступеньки можно закрыть треугольными косынками. Косынки изготавливаются при помощи угольника и ножовки.
2. Сделайте примерку всех деталей и, если нужно, подгоните друг к другу. Зачистите наждачной бумагой.
3. Начинайте сборку конструкции с помощью шуруповерта и нержавеющих шурупов. Места соприкосновения деталей предварительно промажьте столярным клеем или эмульсией ПВА.
4. В случае установки подступенников и ступенек на прямой косоур, для более надежного крепления, вырежьте в косоуре стамеской фаски (небольшие треугольные пазы) под их размер. Первыми устанавливаются подступенники, а уже на них сами ступеньки. Причем выступ ступенек над подступенниками может составлять 2 – 4 см.
5. Установите лестницу при помощи металлических уголков между первым и вторым этажом.

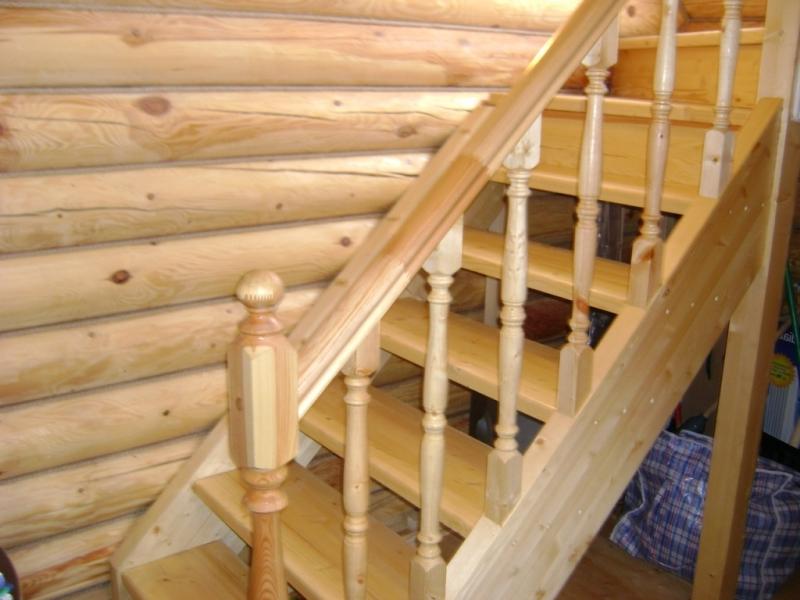

6. Приступайте к монтажу перил. Перила могут быть самыми различными: прямыми, в виде брусьев, дощечек или резных балясин – в зависимости от стиля комнат и вашей фантазии.
7. Покройте лестницу морилкой и тремя – четырьмя слоями лака.

Лестница с врезными ступенями

Ступеньки вставляются в паз и через отверстия карандашом на них делаются метки для дальнейшего монтажа

Более аккуратной и изящной будет выглядеть лестница с врезными ступенями.

1. Разметьте карандашом косоур в местах крепления ступеней. Прорежьте стамеской пазы под ступени.
2. Просверлите дрелью в пазах по паре отверстий диаметром 9 мм насквозь косоура.
3. Вставьте ступеньку в паз и через отверстия сделайте карандашом на них метку. Снимите ступеньку и просверлите отверстия по сделанным отметкам, в которые затем вкрутите турбомуфту, желательно под болт М8 и 30 – 40 мм длиной.
4. Снова вставьте ступеньку и затяните ее болтами, утопив головку болта в заранее высверленное дрелью углубление, которое вы закроете потом заглушкой нужного цвета.

Крепить ступеньки можно мебельными винтами, но тогда отверстия делаются с меньшим диаметром, чем сам винт.

Данная технология изготовления прямой деревянной лестницы подходит также и для двухмаршевой лестницы с поворотом, но расчет размеров будет производиться для каждого марша отдельно. Необходимо также продумать и более надежное крепление для первого пролета лестницы.

Теперь можете с гордостью показывать работу знакомым. Ваша деревянная лестница готова!

Расчет лестницы «гусиный шаг»

Весьма компактные лестницы «гусиный шаг» — называются так благодаря форме ступеней, симметрично установленных относительно линии хода и ассоциируются с гусиным шагом. Они в основном устанавливаются в случае, когда требуется существенно сэкономить место и имеют угол наклона 45-65 градусов. Для комфортного передвижения такие лестницы имеют широкую поверхность проступи только на половине длины ступени. Остальная часть ступени уменьшена до минимума.

При расчете лестниц «гусиный шаг», когда определен угол наклона конструкции и площадь занимаемого ею места, учитывают такие параметры:

• ширина проступи в месте, куда опирается стопа, должна быть приблизительно 30 см. Иногда используют и меньшую ширину в целях придания лестнице компактных размеров;

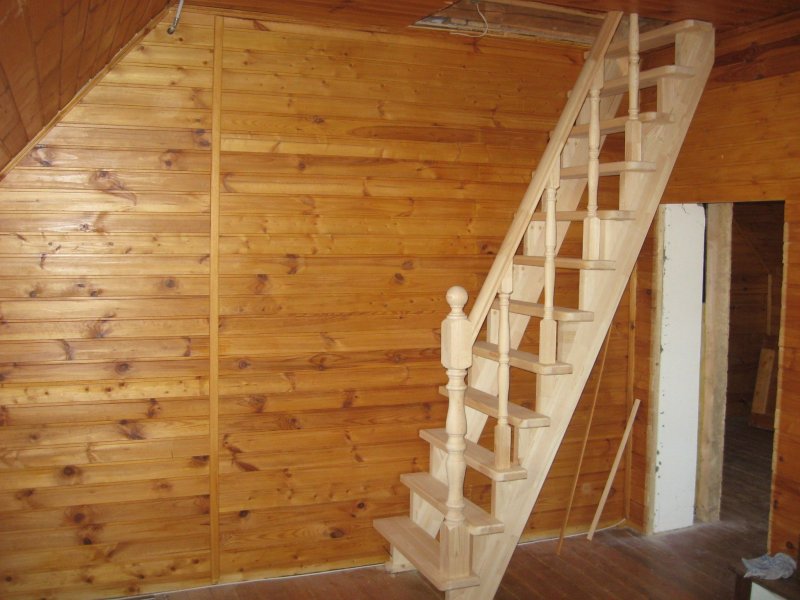

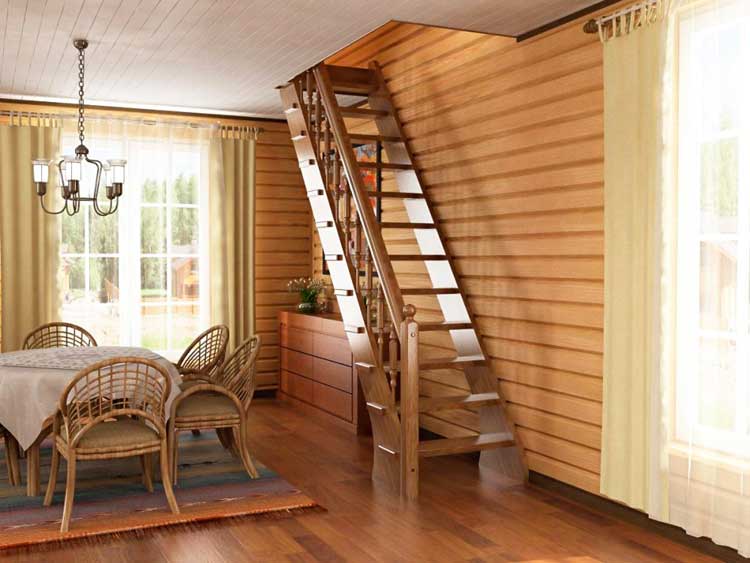

Компактная лестница со ступенями «гусиный шаг»

• ширина узкой части ступени может определяться исходя из конструктивного решения и материала, используемого для ее изготовления;
• просвет между ступенями в такой лестнице не закрывается;
• рекомендуемая высота ступеней 15 см, хотя зачастую ее увеличивают для экономии пространства, занимаемого лестницей. Однако не стоит делать высоту ступеней слишком высокой — это негативно скажется на безопасности передвижения по лестнице.

Следует отметить, что лестницы «гусиный шаг» могут быть маршевыми с использованием косоуров или тетив, а также винтовыми.

Схема лестницы со ступенями «гусиный шаг»

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

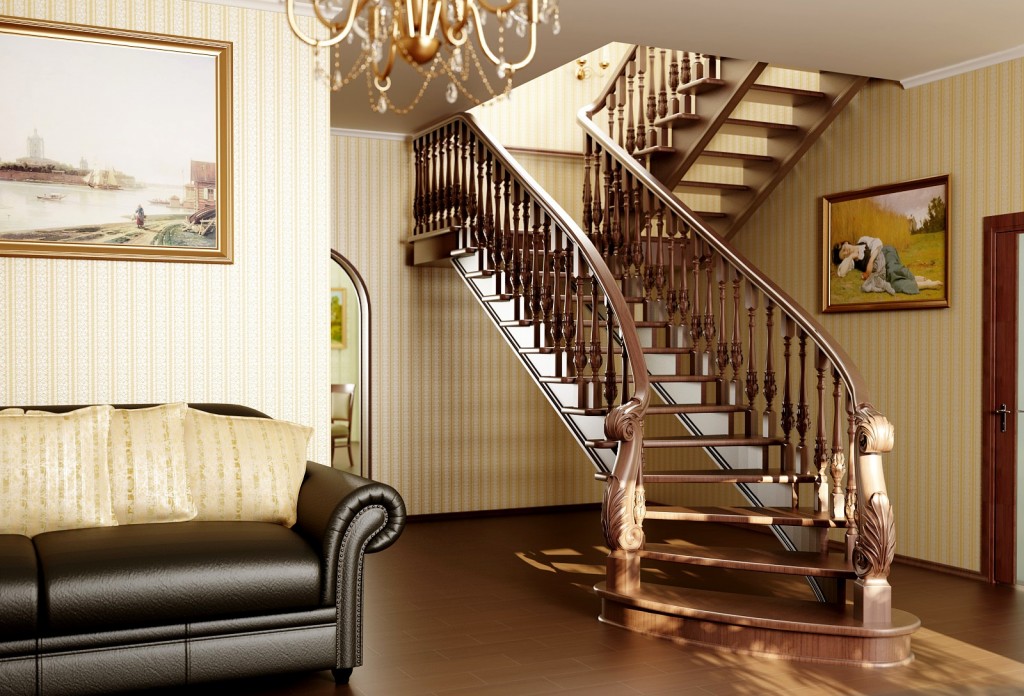

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования
