Какой должна быть высота ступени лестницы по ГОСТу?

Как рассчитать лестницу на второй этаж: основные параметры расчета

Чтобы после установки лестницы на второй этаж вам не пришлось обнаружить, что она слишком крутая или узкая, по ней очень тяжело подниматься или неудобно спускаться, необходимо заранее поинтересоваться тем, как рассчитывают лестницу на второй этаж. Для этого необходимо ознакомиться с типами лестничных конструкций и предъявляемыми к ним требованиями.

Виды лестничных конструкций

Тот или иной вид лестницы на второй этаж выбирают исходя из особенностей конструкции здания, назначения лестницы, общего стиля интерьера и наличия свободного пространства для ее установки.

О стремянках

Стремянка – полезное изделие, которому можно найти применение как в квартире, так и в доме. Его в квартире, как правило, применяют на кухне или в гардеробной, когда нужно что-то достать сверху и вытереть там пыль. В доме стремянка может соединить первый этаж со вторым этажом при необходимости или же помочь в работе с участком.

Такой инструмент стоит недорого, но еще интереснее выглядит вариант с самостоятельным изготовлением. Тогда можно достичь и разнообразия в дизайне, и расширения функционала самодельной лестницы.

Наиболее используемыми материалами для изготовления стремянки являются доски и бруски. Из них собирать ее будет просто, ухаживать – очень легко, а также данные материалы весят немного.

Модели из металла гораздо тяжелее, и их труднее размещать. Кроме того, чтобы их сделать, нужно иметь в наличии сварочную технику, которую можно найти не у каждого. А модель из профильной трубы склонна к частым падениям.

Конечно, можно сделать стремянку из фанеры, хотя такой материал не очень прочный. В таком случае её делают смешанной: основание из дерева, а ступеньки (их еще называют перекладинами) из профиля или фанеры.

Выбор материала для изготовления зависит от трех факторов: фантазия человека, предназначение и место использования.

Виды лестниц и способы крепления

Разнообразие форм и размеров даже готовых решений дает возможность подобрать подходящий вариант для любого дома. Условно можно разделить на две основные группы:

• маршевые, которые, в свою очередь, подразделяются по типу конфигурации и могут быть: прямые, г-образные, п-образные, криволинейные;
• винтовые.

По типу конструкции также можно выделить несколько видов:

1. Открытые. Такие сооружения создают ощущение легкости и невесомости. Их можно размещать в комнатах.
2. Закрытые. Часто под лестницей обустраивается кладовка, шкафы. Интересным является выполнение ступеней в виде выдвижных ящиков. Как правило, такие пролеты занимают много места, но отвечают всем требованиям безопасности и комфортного передвижения.

   Пример эскиза кладовки под лестницей

3. Складные. Чаще используются для перемещения в хозяйственные блоки. Основной плюс таких конструкций – не отнимают полезную площадь дома.
4. Трансформеры. Технология не стоит на месте, поэтому и такие модели имеют право на существование. Превратить лестницу в обеденный стол или кровать вполне под силу современным дизайнерам.

Эти же конструкции могут монтироваться с забежными ступенями, в классическом варианте с подступенкой, оборудоваться площадками между пролетами. Материал для лестниц на второй этаж применяется самый разнообразный от классической древесины до стекла. Выбор зависит от дизайнерской задумки, возможности крепления, размера кошелька. Немаловажным является выбор и техническая возможность фиксации конструкции. Существует четыре основных способа:

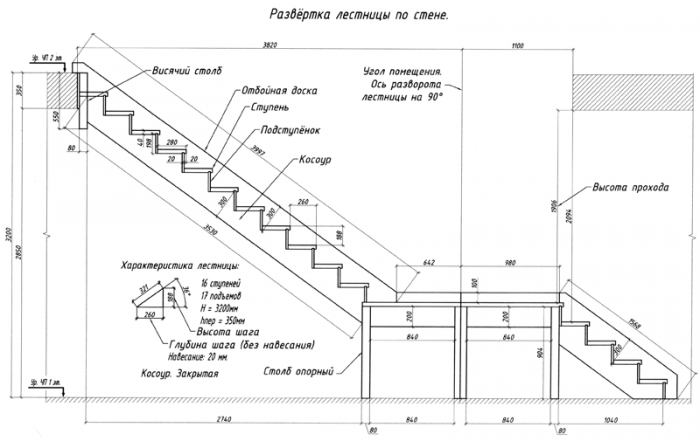

1. Косоуры. Балка с фигурными вырезами в виде гребня под параметры подступенка и проступи. В таких устройствах сбоку виден торец ступени.

   пример деревянной лестницы на косоурах

2. Тетива. В опорных балках делаются прорези (пазы) с внутренней стороны, в которые вставляются ступени (закрываются торцы).
3. Стойка. Опорная конструкция, характерная для винтовых лестниц.
4. Больцы. От немецкого «болты». Крепление ступеней происходит за счет установки больцов в стену (лучший вариант – кирпичная кладка). Несмотря на кажущуюся ненадежность, такие конструкции способны выдерживать нагрузку до 1,5 тонны.

Учитывая разнообразие форм исполнения, можно подобрать подходящий вариант.

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

Разновидности лестницы на металлическом каркасе

Маршевая лестница на металлическом каркасе с деревянными ступенями

По месту установки

Лестничные марши могут использоваться постоянно или временно. Лестницы на второй этаж из металла классифицируются следующим образом:

• основные для общего пользования;
• вспомогательные — чердачные, кровельные, запасные;
• внутриквартирные, внутридомовые — для передвижения людей в границах дома либо квартиры;
• пожарные;
• парадные;
• садовые.

Лестничные марши для постоянного пользования являются стационарными. Для временного пользования могут складываться, раздвигаться, переноситься.

По способу изготовления

По способу сборки различают 2 отдельных вида каркаса лестничных маршей. Их отличие — в конечном виде:

• Монолитные или открытые. Конструкция при изготовлении должна собираться аккуратно. Ведь конечной обшивки не существует. Неаккуратная сборка металлокаркаса приведет к переборке всего изделия. Каркас можно изготавливать без подступенков с использованием одного хребтового или 2 косоуров. Основу после установки покрывают лаком, красят, но дальнейшая отделка отсутствует. Такие пролеты необходимо делать уже после полной отделки помещения.
• Модульные с черновым каркасом. Основание изготавливается из швеллера для снижения стоимости. Окраску каркаса производят при отделке помещения. Отделку ступеней, ограждений лучше оставить на потом — после окончания грязных работ.

При желании каркас можно скрыть полностью. Для этого устанавливаются кроме ступеней подступенки, боковины. За ними не будет видно косоуров.

По отделке

Внешний вид железной лестницы не всегда соответствует дизайну дома. Для уличных второстепенных конструкций оставляют все как есть, либо отделывают не боящимися осадков, морозов материалами. Изнутри важна красивая отделка с сочетанием практичных и декоративных функций.

Металлический каркас обшивают одним каким-либо материалом или делают совмещенную отделку из 2 или более материалов. В бюджетном исполнении косоуры просто красятся.

Дерево разрешается применять для ступеней, подступенок. В качестве ограждений — металлические элементы, стекло, гипсокартон. Обшивка ламинатом снаружи — бюджетный вариант.

Для лестниц без косоуров или кованых внешняя отделка необязательна.

По принципу устройства

Винтовая лестница занимает мало места, но функциональность ниже

Все лестницы делятся на 2 больших подтипа: имеющие косоуры и без них. Каркас лестницы чаще имеет вид несущей балки, на которой вся конструкция покоится.

К бескосоурым относятся конструкции, ступени которых не привязаны к несущей балке. Крепятся они на болтах, шпильках. Другая сторона крепится к стене с помощью тех же болтов. Часть может крепиться к пристенному косоуру. Такие конструкции смотрятся легко, воздушно. По несущей способности не уступают косоурным вариантам.

По устройству лестницы бывают:

• Винтовые. Это ступени, спирально поднимающиеся вверх. Такие конструкции нужны в помещениях, где мало места. Ярким примером являются подъемы в узких башнях дворцов. Винт спиральным, ломаным, с несколькими площадками. Конструкция держится на косоурах и больцах.
• Спиральные и винтовые могут отличаться по конструкции. Винтовые могут лежать на косоурах. Спиральная крепится на опорный столб. Ступени как бы нанизаны на него и расположены веером. Верхняя часть столба часто крепится к перекрытию.
• Больцевые. В таких устройствах не используются косоуры. Лестница поддерживается отдельным каркасом. Весь вес конструкции переносится на стены и потолок.
• Маршевые. Наиболее простые, распространенные модели. Силовым элементом являются косоуры в закрытых моделях, либо тетивы — в открытых.

По конструктивным особенностям

Косоуры металлические

Несмотря на многообразие лестниц на металлическом каркасе, базовый комплект их схож.

• Ступени. Горизонтальные поверхности, на которые наступает человек при подъеме или спуске.
• Косоуры, тетивы. Поддерживающие ступени детали конструкции, расположенные по бокам.
• Ограждения. Это перила, балясины, поручни, стойки вдоль прилегающей стены и ограждающие человека от падения.
• Балки, столбцы, больца. Относятся к вертикальным опорам.

Основные варианты несущего каркаса:

• на косоурах ступени опираются на 1—3 балки одновременно;
• при размещении на тетивах торцы проступей закрепляются на боковинах ригелей;
• на больцах каркас собирается из элементов, где ступени и перила соединяются специальными болтами;
• тросовые конструкции;
• консольные с креплением к стене.

Для движения маленьких детей расстояние между стойками, балясинами не должно превышать 15 см.

По форме каркаса

Маршевый тип разносится по классам в зависимости от формы лестниц.

1. Прямая. Примитивный вариант подъема. Без поворотов. Занимает много места.
2. Двухуровневая с делением марша площадкой. Секции лестницы расположены под углом в 90 градусов друг к другу.
3. П-образная. Сложный вариант с параллельно расположенными маршами. Посередине делается пролет — этажная площадка или межъярусная. Как пример — марши в многоэтажных домах.
4. Закругленная. Конструкция напоминает винтовую, но направление выхода совпадает с направлением входа.
5. Трехсекционная. Сложный вариант с совмещением двух Г-образных лестниц.
6. Трапециевидная. Это необычный вариант. У него нет ограничений по углам между маршами. Эксклюзивная модель подходит для дизайнерских интерьеров, нестандартных объектов. Подгоняется под разные варианты помещений, уровней.

Помещения неправильной формы требуют особого подхода. В них комбинируются разные классы подъемов.

Наружные лестницы Пи их ключевые особенности

Если конструкции 1 типа представляют вертикальные изделия компактных размеров, то П2 относится к стальным маршевым лестницам. Для них характерен монтаж на высоте более 2,5 метров от земли. Каждый пролет обязательно оборудуется площадкой. При этом расстояние между ними не должно превышать 8 метров. Лестницы П1 полностью отличаются от П2. Однако на производстве используются практически идентичные сплавы металлов, проходящие специальную обработку. К основным параметрам также относятся:

ширина ступеней – не менее 25 см; высота ограждения – больше 120 см; ширина марша (длина ступени) – не меньше 90 см.

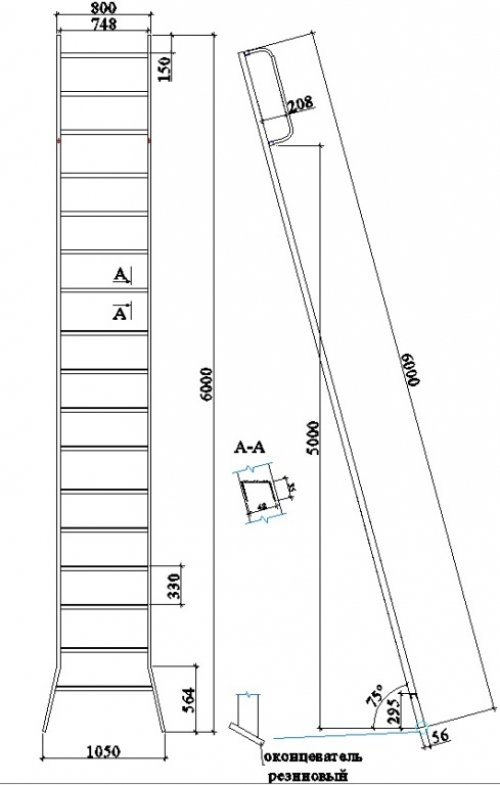

Данные характеристики являются базовыми. Вертикальная пожарная лестница П2 имеет несколько другие параметры. На заводе осуществляется изготовление металлоконструкций различного типа в соответствии с нормативными требованиями и государственными стандартами.

Вертикальные металлические лестницы для эвакуации людей необходимо закреплять на определенном расстоянии с использованием специальных инструментов и деталей. Добиться максимальной надежности позволит опыт квалифицированных специалистов.

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

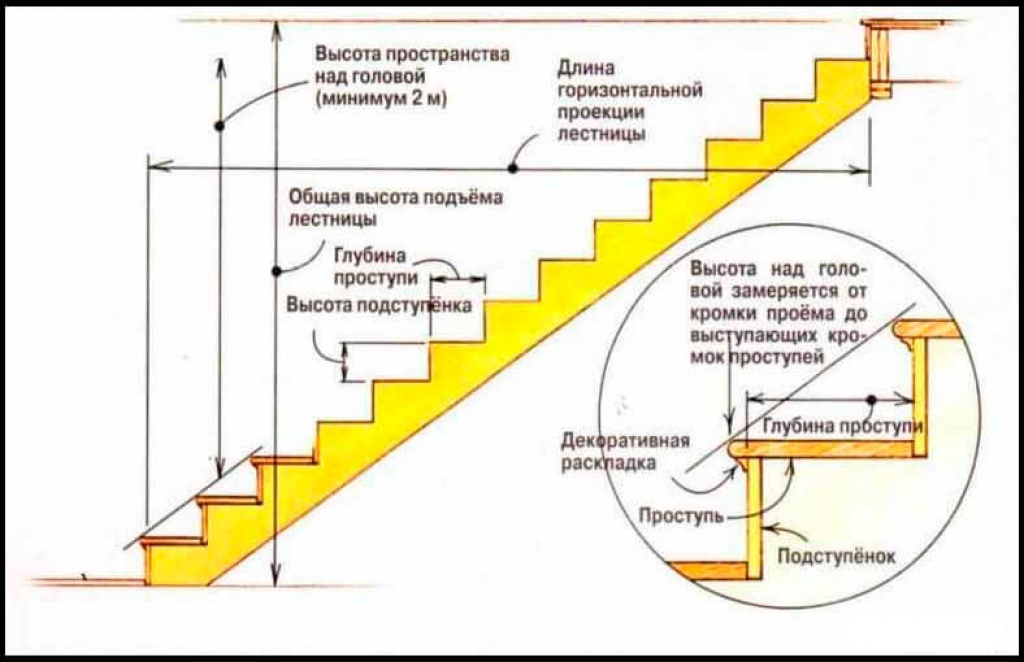

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

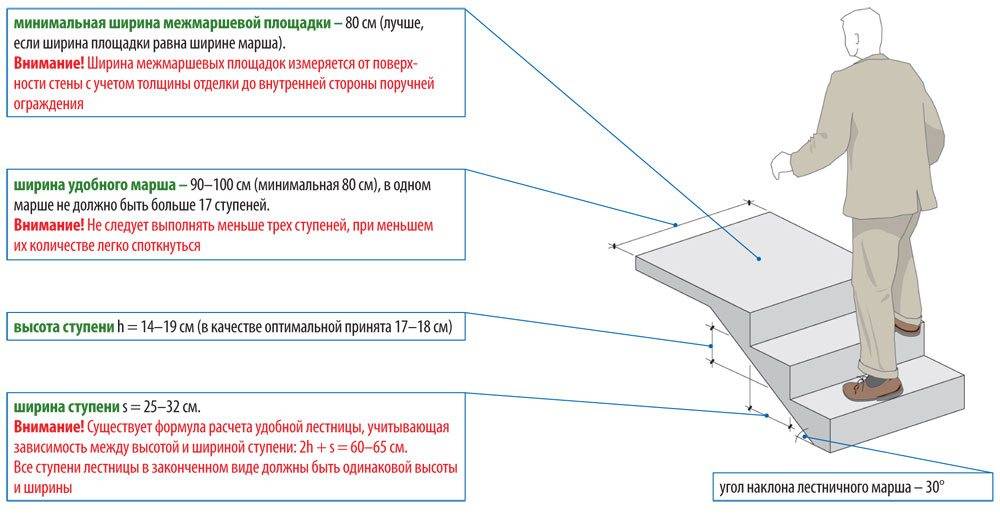

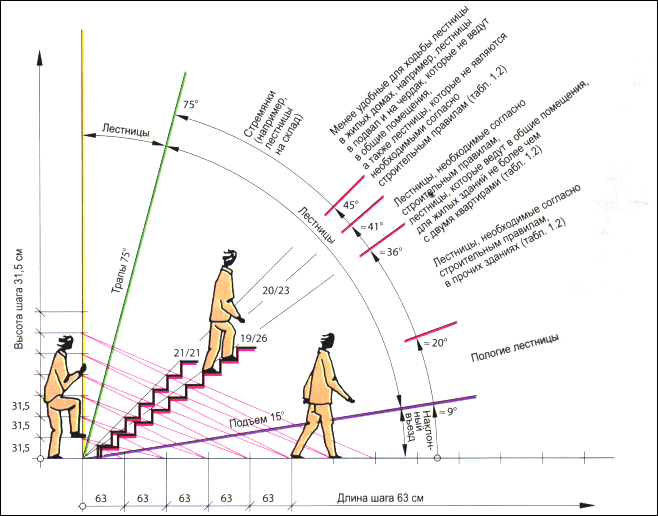

Оптимальная величина для стандартной лестницы

Для того чтобы ваша лестница получилась удобной и не была травмоопасной, важно правильно рассчитать расстояние между её ступенями. Для стандартной лестницы шаг определяется следующей формулой:

2а + в= 60…65,

• а — высота ступеньки, то есть расстояние между двумя горизонтальными элементами;
• в — ширина проступи, то есть то место, где человек становится ногой, непосредственно глубина ступени;
• 60…65 — это промежуток стандартных значений ширины шага человека.

Расчет безопасного шага лестницы для стандартных конструкций

Из этой формулы следует, что СНиП был установлен стандарт по отношению к шагу лестницы на уровне промежутка в 60–65 см. Эта величина является оптимальной для обычной конструкции маршевой или винтовой лестницы, если угол её наклона входит в допустимый промежуток в 25–45 градусов. В таком случае удвоенное значение высоты ступени, так как учитываются две соседние ступени, а также ширина проступи в сумме должны давать шаг в 60–65 см. Обычно берут значение в 62 см.

Не всегда удается уложиться в установленные рамки, так как существуют ограничения по площади для строительства лестницы. В таком случае можно поступить так:

• Убрать подступенки с целью увеличения пространства для размещения стопы. От этого может снизиться уровень безопасности и удобства передвижения, так как не всегда людям нравится наблюдать просветы у себя под ногами при подъеме наверх.
• Сделать нависание ступени. Это поможет добавить 2–3 см на каждую ступеньку. Однако нельзя делать выступы более 4 см, так как это делает конструкцию менее прочной и не такой удобной.

Правильное расстояние между ступенями сделает лестницу удобной и безопасной

Общие правила расчета

Общие принципы расчета:

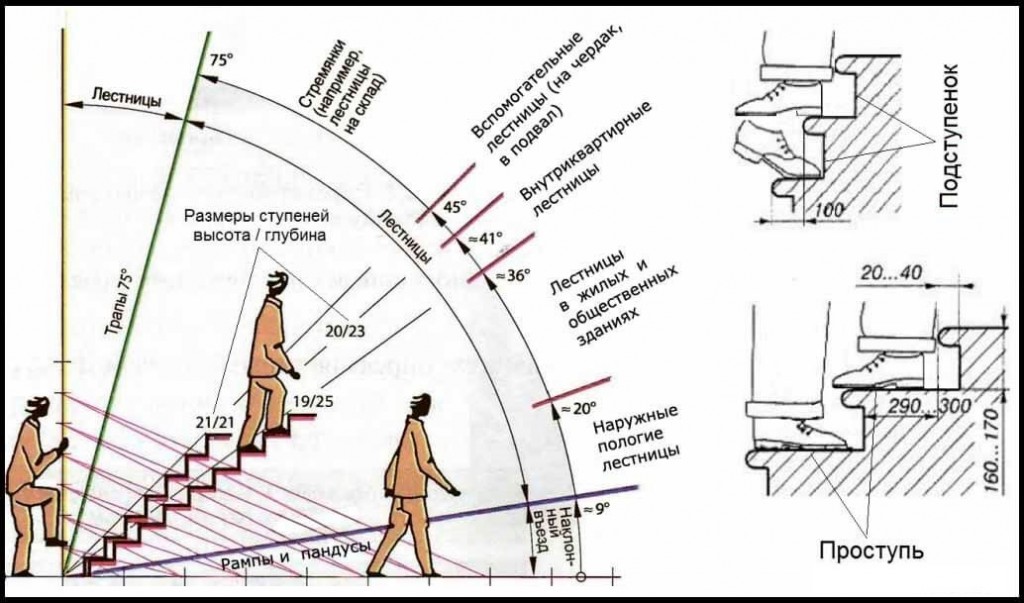

1. Устанавливайте лестницу так, чтобы угол ее наклона составлял от 35° до 40° — это максимально комфортный диапазон для передвижения человека вверх и вниз по ступеням. Если сделать лестницу более пологой, то перемещение по ней будет занимать слишком много времени и быстро утомлять. Кроме того, пологая лестница будет длиннее, поэтому для ее строительства потребуется больше материалов и времени. А по крутой лестнице будет сложно подниматься с грузом в руках, детям и пожилым людям.
2. Если вы делаете маршевую лестницу, то сами марши должны быть довольно широкими, даже если общая длина конструкции не превышает пары метров. В среднем ширина маршевой площадки должна составлять 90-100 см.
3. Все ступеньки должны быть идентичными. Мы уже говорили, что различие хотя бы в несколько миллиметров по высоте глазу не видно, но тело автоматические привыкло поднимать ногу на определенную высоту при подъеме, и если этот параметр не будет совпадать, спотыкания и падения неизбежны.
4. Расстояние сбоку между пролетом лестницы и стеной не должен превышать 6 см.
5. Конструкция должна выдерживать нагрузку минимум в 220 кг, перила – от 100 кг. Если среди жильцов есть полные люди, нагрузку следует увеличить.
6. Высота перил должна быть не меньше 90 см. Если вы делаете лестницу, ведущую в детскую комнату, их можно опустить на уровень 70-75 см. Существуют лестницы без перил – легкие и стильные конструкции, не перегружающие интерьер, но в этом случае риск оступиться и упасть вниз увеличивается. Если лестница проходит рядом с окном, перила устанавливают в обязательном порядке.

Поскольку наиболее часто в частных домах используют маршевые конструкции, мы будем рассматривать именно их. Любые марши состоят из фризовой ступеньки наверху, поверхность которой находится на уровне одного подступенка от пола, верхней ступеньки, расположенной вровень с полом второго этажа и ступеней между первыми двумя элементами (их количество может быть произвольным). Минимум марш может состоять из 3 ступеней, максимум – из 15, очень редко – из 20 штук. Оптимальный вариант, когда в одном пролете насчитывается от 8 до 12 ступеней.

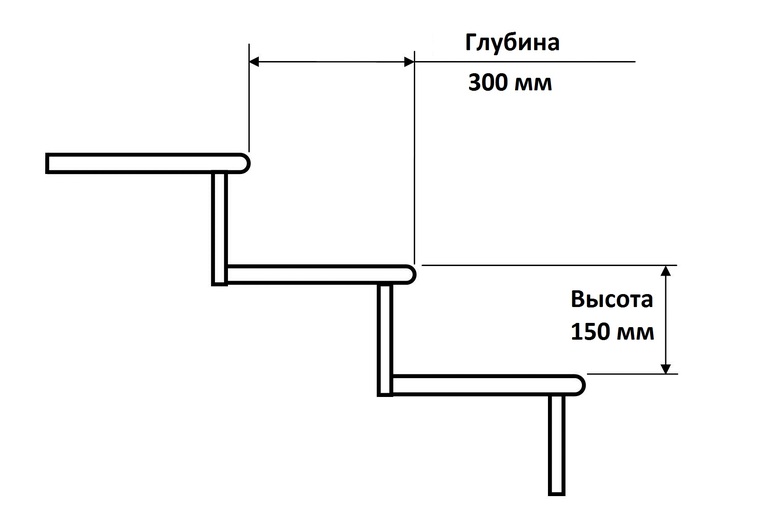

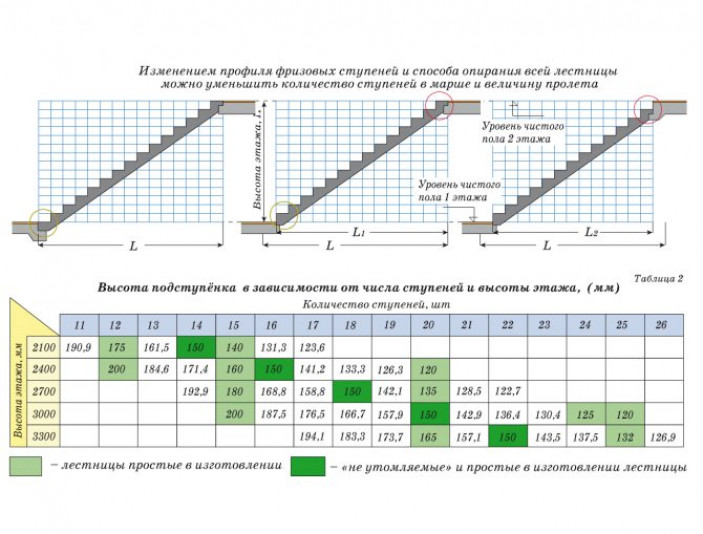

Расчет ступеней

При расчете ступеней деревянной лестницы за расчетную единицу берут какое-либо значение. Как правило, это длина среднего человеческого шага, которая составляет примерно 60-64 см. Экспериментальным путем было выяснено, что именно на это расстояние человек выносит ногу во время ходьбы по горизонтали в спокойном темпе. Однако хождение по ровной поверхности и по наклонной лестнице отличается, поэтому у расчета шага по ступенькам есть свои особенности. Зная этот параметр, можно вычислить шаг ступени и ширину проступи, и наоборот.

Вычисления следует производить по формуле: 2m+n=62 см (возьмем среднее число между 60 и 64 см человеческого шага). Здесь m является высотой подступенка, а n– шириной проступи. Таким образом, можно вычислить оптимальное соотношение этих величин.

Стоит заметить, что существуют общепринятые размеры проступей и подступенков, считающиеся наиболее удобными, как и угол наклона лестничного полотна. Так, высота подступенков обычно составляет 16 см, но может увеличиваться до 17 см. Ширина проступи в идеале должна быть не меньше длины стопы человека. Взрослому человеку с 43-45 размером будет удобно подниматься по лестнице, ширина проступей которой составляет около 30 см.

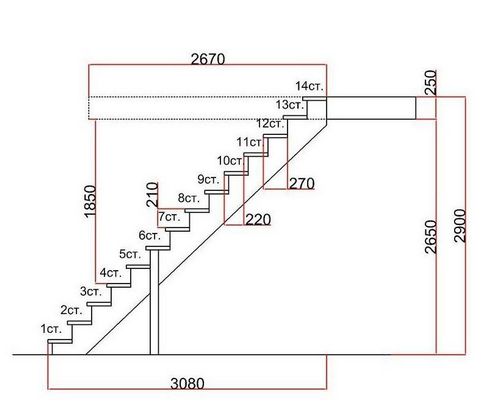

Длина лестницы

Для расчета длины лестничного марша необходимо сперва определить количество ступеней в нем минус одна. Также потребуется расчетная ширина ступеней. Умножьте эти показатели и получите длину лестницы.

Например, лестничный марш состоит из 8 ступеней шириной 29 см. Умножаем 8 на 29 и получаем 232, то есть 2,32 м.

Если длина получилась непозволительно большой, и такую лестницу не получится вписать в интерьер, ее можно сделать с поворотом на 90° или 180°, дополнив промежуточными площадками (пролетами) и забежными ступеньками. Расчет поворота деревянной лестницы зависит от ваших предпочтений и размеров пространства, отведенного под конструкцию. Все необходимые данные проще всего получить, воспользовавшись одним из бесплатных интернет-сервисов или шаблонными размерами. Подобной информации полным-полно в интернете, поэтому подобрать нужный вариант не составит труда.

Из всей информации выше можно сделать вывод, что в некоторых случаях расчет лестницы проводить вовсе не обязательно – можно просто воспользоваться уже имеющимися данными и размерами, проверенными на практике. Если вы делаете оригинальную конструкцию с нетипичными габаритами, для уверенности в успешном исходе дела можно создать 3D-проект при помощи специальной программы. Среди такого софта особой популярностью пользуется Consultec Staircon – программа, создающая визуализацию проекта и позволяющая просчитать смету на его реализацию. Программа SolidWorks поможет создать модель любой лестницы и других инженерных конструкций. В программе «Компас» работает большинство современных конструкторов и доморощенных дизайнеров.

Напоследок предлагаем вам посмотреть полезное обучающее видео о деревянной лестнице с поворотом, где наглядно продемонстрированы все этапы работы:

Испытания пожарных лестниц

Убедиться в том, что лестница соответствует установленным нормам, помогают специальные испытания. Их необходимо проводить раз в 5 лет. Раз в год осуществляется визуальный осмотр в ходе которого проверяется физическое состояние лестницы с составлением акта по результатам проверки . При обнаружении отклонений контролируемых параметров от ГОСТ Р 53254 необходимо сразу же их устранить.

При проведении испытаний контролируют следующие параметры:

• Проверка основных размеров
• Проверка предельных отклонений размеров и форм
• Визуальная проверка целостности конструкций и их креплений
• Проверка качества сварных швов
• Проверка качества защитных покрытий
• Проверка требований к размещению лестниц
• Испытания ступени лестницы на прочность
• Испытания балок крепления лестницы на прочность
• Испытания площадок и маршей лестниц на прочность
• Испытания ограждений лестниц на прочность
• Испытания ограждений кровли зданий на прочность

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

При проведении статических испытаний на прочность конструкции минимальная нагрузка  на ступени в 180 кгс прикладывается вертикально к середине ступеньки, на ограждение горизонтальной нагрузкой в 54 кгс в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей высоте лестницы, нагрузка на лестничный марш и площадку рассчитывается по формуле 2 и 3 ГОСТ Р 53254.

При испытаниях проверяют каждую 5-ую ступеньку, все марши, площадки и ограждения.

Испытание успешно пройдено, если все параметры пожарной лестницы соответствуют  ГОСТ Р 53254.

Еще одно важное условие – это качественное освещение при проведении испытаний. Испытания должны проводится в дневное время. Все пролеты должны быть хорошо видны.

Для обеспечения безопасности рекомендуем приобретать полностью сертифицированную продукцию, большой выбор лестниц представлен на сайте завода ДИРС. («реклама»)

Примечание: необходимо разделять понятия эвакуационных и пожарных лестниц.

• Эвакуационные лестницы — это лестницы, предназначенные для эвакуации людей из зданий и сооружений при пожаре
• Пожарные лестницы — это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ

Ознакомится с требованиями предъявляемым к эвакуационным лестницам.

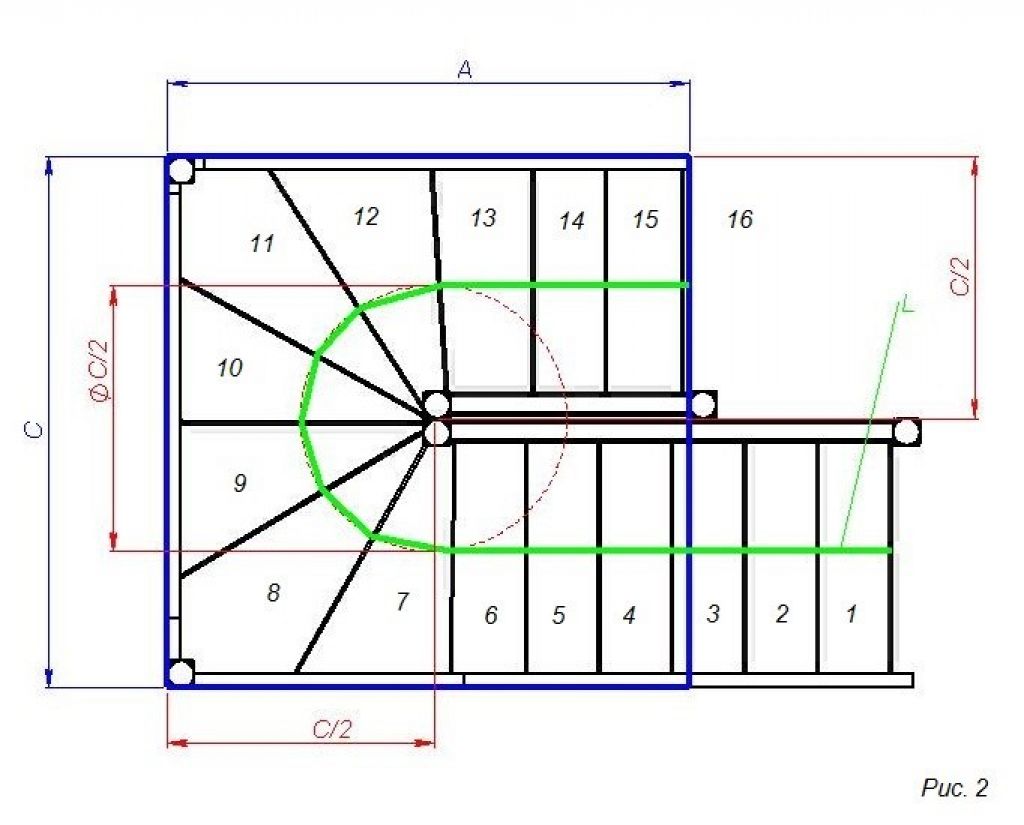

Самостоятельное изготовление забежных лестниц

П-образная лестница

Современные лестницы могут быть деревянными, металлическими, бетонными и даже стеклянными. Часто встречаются конструкции, при изготовлении которых применяются разные материалы. При этом их несущий каркас выполняется из металла или бетона, а ступени могут быть, например, деревянными или стеклянными.

Наиболее популярными являются деревянные лестницы с поворотом на второй этаж. Они значительно легче остальных конструкций и отличаются от них красотой и изяществом.

При изготовлении забежных лестниц особое внимание нужно уделять качеству материалов. Применение некачественной продукции приведет к тому, что конструкция получится недолговечной, а в некоторых случаях и небезопасной в эксплуатации. Выбирая материалы, нужно обязательно осматривать их визуально на предмет наличия разного рода дефектов и повреждений. Убедившись в их отсутствии, можно приступать к ознакомлению с сопровождающей документацией.

Пошаговая инструкция

Вначале устанавливается ступень-биссектриса и косоуры, затем крепятся остальные детали

Несмотря на кажущуюся сложность конструкции, деревянную забежную лестницу возводят и собственноручно. Начинают этот процесс с изготовления косоуров, для чего изготавливают специальный шаблон, используя который легко выполнить данную операцию.

Далее желательно придерживаться пошаговой инструкции:

1. В столбе, на котором крепится косоур, выдалбливают специальный паз.
2. На стене монтируют основание для забежных ступеней.
3. В верхней части лестницы при помощи металлических уголков крепят косоуры друг напротив друга. В противном случае лестница получится кривой.
4. Забежные ступени вырезают из заранее подготовленной и размеченной панели. При этом линии разметки должны идти из одного угла этой заготовки. Длина вырезанных ступеней должна быть одинаковой.
5. Собирают все сооружение. Чтобы прикрепить ступеньки к столбу, в последнем вырезают специальные пазы. Если они получатся слишком широкими, ступени в них держаться не будут.
6. Поворотные ступени смазывают клеем и для надежности крепят саморезами. То же самое рекомендуется сделать и с прямыми ступенями.
7. Закончив монтаж ступеней, переходят к установке перил. Существует несколько способов их крепления, например, прикрутив к ступеням саморезами. Еще один вариант – крепление перил к ступеням с помощью шкантов. Для этого в ступенях делают отверстия, заполняют их клеем и вставляют туда шканты.
8. Завершив установку столбиков для перил, их обрезают. Для этого вдоль всех балясин натягивают шнур и надежно крепят его между первым и последним столбиками. Шнур отмечает уровень, по которому обрезают балясины.
9. На обрезанные столбики при помощи саморезов крепят поручень.

Каркасы аналогичных лестниц часто изготавливают из отрезков металлопрофиля, сварив их по форме предполагаемой конструкции.

СНиП на лестницы: пожарные, стальные, деревянные. Характеристики маршей, клеток и ограждений

Тема нашей статьи — нормативные документы, регламентирующие размеры, расположение и прочие характеристики лестниц. Мы разберем несколько ГОСТ и СНиП на типы лестниц различного назначения и из разных материалов. Итак, приступим.

Строительство лестниц регламентируется многочисленными нормами и стандартами.

Нормативный документ

Изучение нормативных документов приведет нас к любопытному выводу: какие-либо СНиП на пожарные лестницы, регламентирующие их размещение, размеры и иные характеристики, отсутствуют. Зато существует ГОСТ Р 53254-2009, описывающий стационарные наружные пожарные лестницы и ограждения кровли.

Стоит уточнить: существенная часть пунктов СНиП носит рекомендательный характер. ГОСТ в области производства и размещения пожарных лестниц должен соблюдаться неукоснительно.

Основные положения

Давайте бегло изучим текст стандарта и выделим основные моменты.

• Лестницы пожарного назначения могут быть вертикальными и маршевыми. Для маршевых наличие ограждения обязательно; для вертикальных оно необходимо при высоте более 6 метров. Стоит оговорить, что в старых домах ведущие на кровлю вертикальные лестницы монтировались без ограждения при любой высоте.
• Если высота здания или перепад между участками кровли больше 20 метров (что соответствует шести этажам), используются только маршевые лестницы.

Наружные пожарные лестницы: нормативы, требования, испытания

• Материал — металл. Без вариантов. Деревянные переносные лестницы некогда использовались при пожаре, но сейчас заменены легкими, прочными и негорючими алюминиевыми. Стационарные конструкции делаются только стальными.
• Ступени должны выдерживать вертикальную нагрузку не менее 180 кгс. Ограждения — горизонтальную нагрузку не менее 54 кгс.
• Окалина, ржавчина, трещины и заусенцы недопустимы.
• Испытания на прочность проводятся не реже раза в пять лет. Проверка (визуальное обследование) — не реже раза в год. Инструкция вполне объяснима: коррозия и прочие неблагоприятные воздействия не должны сделать эвакуацию при пожаре опасной.
• Ширина вертикальной лестницы с ограждением не должна быть меньше 80 см, без ограждения — 60, маршевой — тех же 60 см.
• Высота ограждения маршевой пожарной лестницы — 100 см, кровли — 60.

Нормативные документы

Существуют ли какие-то СНиП на лестничные марши?

Количество ступеней

Один из показателей, с которым непосредственно связана длина каждого лестничного марша, — это количество ступеней. При расчете этой характеристики проекта следует принимать во внимание целый ряд факторов. В первую очередь учитывается общая высота конструкции. Также нужно обратить внимание на уклон, ведь именно он во многом связан с размерами и количеством этих элементов. Ширина шага определяет соотношение характеристик ступеней и также во многом влияет на их итоговое количество.

Пример оптимального количества ступеней для комфортного передвижения по лестнице с учетом высоты пола

Согласно ГОСТ оптимальным количеством ступеней является 15. Конструкция, в которой соблюдаются подобные рекомендации, позволяет оптимизировать передвижение по лестнице. При таком раскладе человек успевает подняться наверх без значительных затрат сил и энергии.

Минимальным считается количество ступеней в размере трех. Обычно так оборудуют уличные конструкции, например, для крыльца, при подъеме на подиум или же на поворотных лестницах с площадками. Максимальное количество ступеней ограничивается 16–18, в зависимости от соотношения их габаритов.

Выбор материала

Для изготовления лестницы нужно обязательно использовать крепкие породы дерева.

Для тетивы используют дуб, лиственницу, ясень. Более дешевым вариантом может служить сосна, но она очень мягкая, поэтому доски нужно будет выбирать более толстые, чтобы обеспечить достаточную прочность.

Для ступеней рекомендуется использовать только дуб, ясень и лиственницу т.к. ступени должны быть не только крепкими, но устойчивыми к истиранию обувью, к пересушиванию в зимний период и к гниению в весенне-осенний сезон.

Для ступеней также важно, чтобы они не были скользкими. Для этого для проступей выбирают доску с бороздами или кладут нескользящую дорожку на лестницу.

Обратите внимание!

Когда стоит изменить стандартный размер ступеней лестницы

Как уже говорилось, стандарты в отношении частного домостроения – только рекомендация, основанная на практическом опыте.

Изменить высоту и ширину ступеней стоит, если:

• пользователи имеют более высокий или низкий рост в сравнении со средними параметрами;
• в силу различных причин длина шага отличается от стандарта (60…64 см);
• лестница используется в основном детьми – в этом случае габариты выбираются с учетом роста малышей и их длины шага, но с поправкой на то, что по ступеням будут также ходить взрослые. Иными словами, расчетные параметры для взрослых уменьшаются на 20…25%, при этом уклон лестницы уменьшается до 30…33 градусов к горизонтали;
• планировка и размеры дома не позволяют использовать рекомендуемую ГОСТом ширину ступеней лестницы и высоту подступенка.

Классификация лестниц по назначению

Наружные пожарные лестницы

Металлическая, реже бетонная конструкция, предназначенная для эвакуации из здания потерпевших или, наоборот, обеспечения доступа к очагу возгорания. Классификация лестниц:

• переносные;
• стационарные:
  вертикальная пожарная лестница с и без ограждения;
• маршевая (эвакуационная).

Лестницы промышленных зданий

Предназначены для доступа к промышленным объектам и техническим помещениям. Изготавливаются из металла. Бывают открытыми и закрытыми. Наружные открытые лестницы не оборудованы перилами и клеткой безопасности.

Основные этапы расчета

Первая часть проектирования лестницы – эскизная. На данном этапе проводится:

• компоновка ступеней и габаритов с расчётом параметров проступей, высоты подъёма ступеней, угла подъёма и просветов, применение формул удобства;
• визуализация для оценки достоинств и недостатков, внесения корректировок при проектировании.

Расчёт ступеней по размерам в соответствии с эскизом общей конструкции. Считается основным определяющим этапом. От правильности выбора и расчёта проступей зависят остальные параметры конструкции.

Выбор угла подъёма. Расчёт зависит от выделенной площади под лестничную конструкцию.

Определение просвета, оптимального расстояния от пола или ступени до потолка. Просвет должен быть единым на протяжении всего лестничного марша, обычно он составляет 1,8-2 м.

Ширина маршей с соответствием ширине площадок. Зависит от необходимой пропускной способности лестницы, может различаться в зависимости от вида и предназначения конструкции.

Ключевые параметры лестничных маршей

Все размеры ступеней ГОСТ регламентирует в рекомендациях, требованиях и СНиП. Каждому из них предписано наибольшее и наименьшее значение. Учитывается также принадлежность лестницы к той или иной конструкции и функциональному назначению.

Угол наклона

Этот фактор способен повлиять на удобное и безопасное использование марша. Чем он круче, тем меньшее пространство необходимо для размещения пролета. Но в этом случае возникают сложности при передвижении вверх и вниз. И наоборот, малые значения позволяют с комфортом передвигаться детям и старикам, но для частного дома площадь, которую займет устройство для спуска и подъема — непозволительная роскошь.

От покатости значений зависит непосредственная высота и ширина ступеней лестницы. ГОСТ считает, что оптимально, если она наклонена на 30−45°. Но не запрещены и прочие показатели:

• менее 30° для пологих конструкций;
• компактные, приставные и стремянки — 45−75°;
• для трапов предусмотрена крутизна в 75−90°;
• к 100° приближен наклон пандусов.

На этапе проектирования следует учитывать размеры помещения, в котором будет организован переход между этажами. Для расчета существуют специальные формулы, но удобнее воспользоваться уже разработанными таблицами, где приведены все зависимости от угла размеров ступени. ГОСТ допускает применение этих данных на практике.

Ширина лестничного пролета

Настоящий параметр рассчитывается самым простым способом. Считается, что лестница должна быть рассчитана для одновременного нахождения на ней двух человек независимо от направления их движения. Не принимая в расчет размеры перил и ограждений, этот габарит принят по рекомендации СНиП за 0,9−1 метр.

Учитывая дефицит свободного пространства внутри помещения эти габариты выдерживать сложно. Но минимальное значение — 80−92 см — необходимо выполнять.

Высота и глубина площадки

Любая ступень состоит из двух частей. Горизонтальная называется проступью, а вертикальная — подступенком. Его размер и считается величиной подъема основного конструктивного элемента марша. К высоте ступенек лестницы ГОСТ предъявляет такие требования:

• он должен быть одинаковым на всей длине пролета, так как изменения собьют ритм движения, что может вызвать получение травмы;
• обеспечивать комфорт как при перемещении вверх, так и вниз;
• глубина должна соответствовать размеру шага среднего человека — 55−65 сантиметров.

Количество основных элементов

Один пролет может состоять и из различного их числа. Обычно эта цифра умещается в предел от 3 до 16. При большей сумме подниматься станет сложно и необходимо предусмотреть место для отдыха. Если ступеней нечетное количество, то пешеход завершит свое перемещение на той же ноге, с которой двинулся в путь. Это очень удобно, но необязательно.

Чтобы вычислить полное расстояние снизу доверху, нужно подсчитать частное между общей высотой лестницы и размером подступенка. Для межэтажных конструкций берется расстояние от чистовых полов нижнего яруса до таких же элементов последнего этажа. Все эти нормативы разработаны на практике для обеспечения удобного и безопасного пользования подъемными элементами дома в повседневной жизни. Поэтому и применяются в тех местах, где человек проводит большую часть своего времени — дома или на работе.

Основные рекомендации ГОСТ

Именно комфортное передвижение и отсутствие травмоопасных факторов является важнейшей задачей всех расчетов и предложений, изложенных в любом нормативном акте. Поэтому при проектировании и строительстве пролетов нужно ориентироваться на такие пожелания:

1. Бытовые лестницы должны быть шириной 0,8 метра, в двухэтажных — 0,9 м, в более высоких — 1,05 метра. Наибольшая величина для жилых построек определена в пределах 1,4 м.
2. Объекты, состоящие из более чем 1 марша, являются одинаковыми по ширине на всей своей протяженности.
3. На встречных пролетах расстояние между ними определяется в 50 миллиметров.
4. Проходные марши могут иметь длину не менее 1,3 метра, а перед входной дверью — 1 метр.
5. Значение угла покатости выбирается около 50°. Минимум — 20°.
6. Высота ступени, т. е. подступенок, рекомендована в диапазоне 12−19 сантиметров. До 21 см увеличиваются подъемники на чердак. Этот показатель для каждого элемента может немного варьироваться, не более чем на 50 мм.
7. Ширина опорной площадки (проступь) принимается за 25−26 см, на чердаках — 20−21 см. В этом случае свес ее не должен превышать 3 сантиметров.
8. Расстояние до потолка в идеальном случае рекомендуется оставлять около 2 метров.
