Cвайный фундамент своими руками для коттеджа или загородного дома

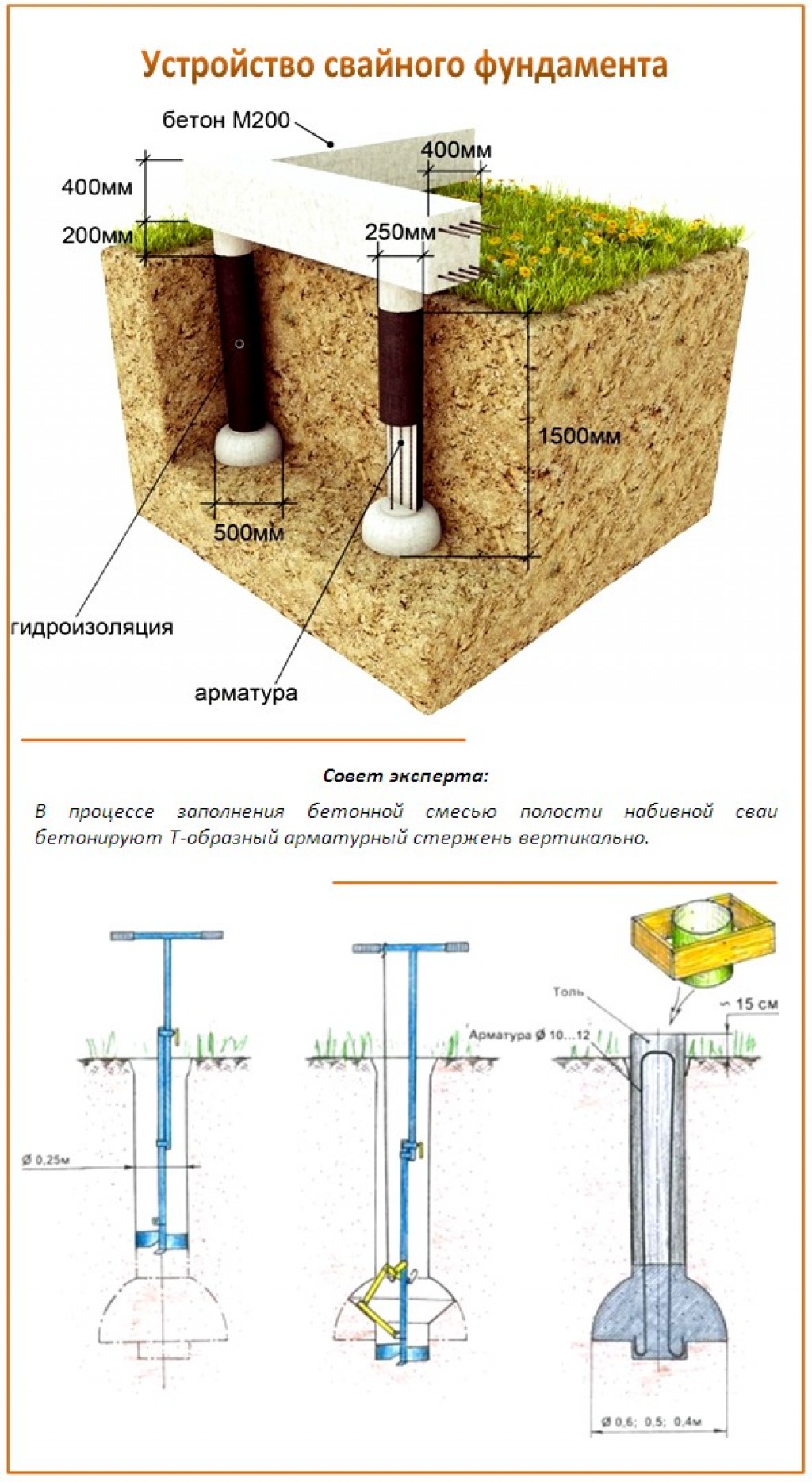

Устройство свайного фундамента

Фундамент изнутри

Технология забивания свай в местах частых затоплений особенно актуальна, и нашла широкое применение в строительстве домов. Раньше в качестве свай использовали бревна, которые вручную забивались в грунт. Это позволяло построить дом, поднятый над поверхностью земли до двух метров, что защищало строение во время очередного затопления. Хотя этот метод кропотливый, он эффективный, поэтому и в наше время такая технология нашла применение. Особенно она актуальна, когда будущая постройка сооружается на относительно слабом грунте.

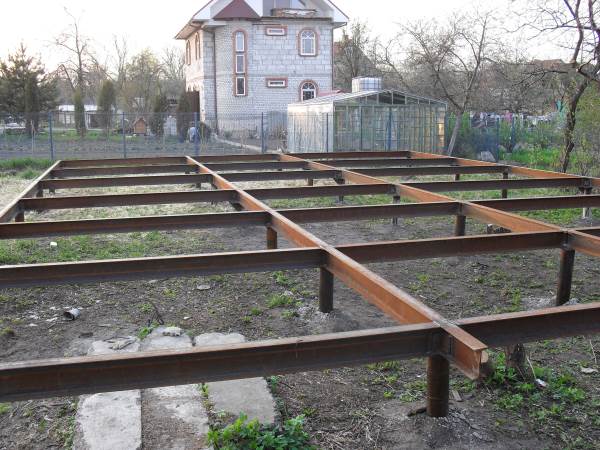

Свайный фундамент

Свайный фундамент имеет ряд преимуществ, которые позволяют ему быть наиболее востребованным среди строителей. Использование свай позволяет обойтись без траншей, опалубки, в таком случае не придется засыпать пазухи. Более того, сваи вбиваются в землю специальной техникой, что существенно облегчает труд.

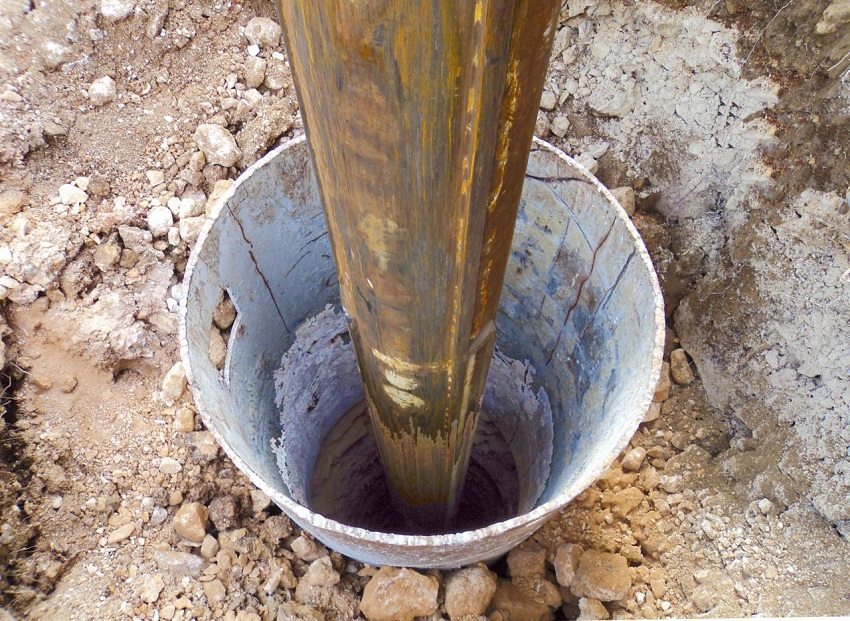

Для буронабивной сваи можно прорубить скважину при помощи ручного бура. Такая технология, которая заключается в изготовлении свайного фундамента без использования техники, позволит обустроить основание своими руками.

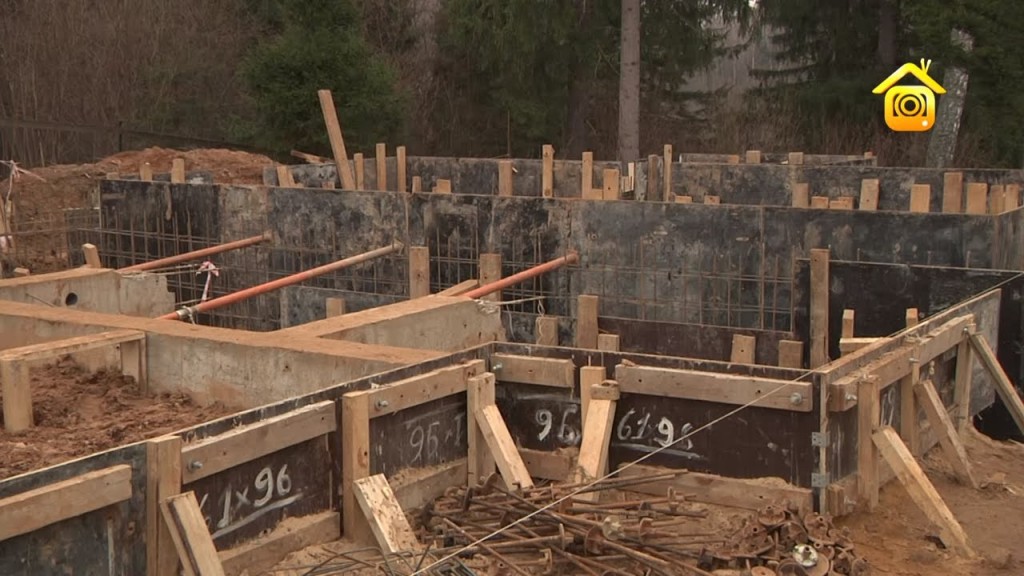

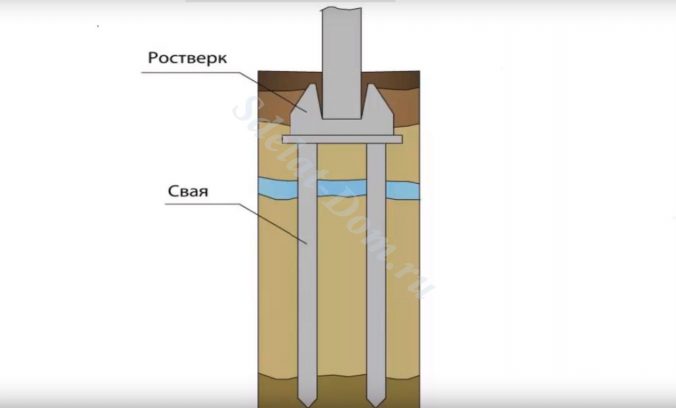

Технология устройства железобетонного монолитного ростверка

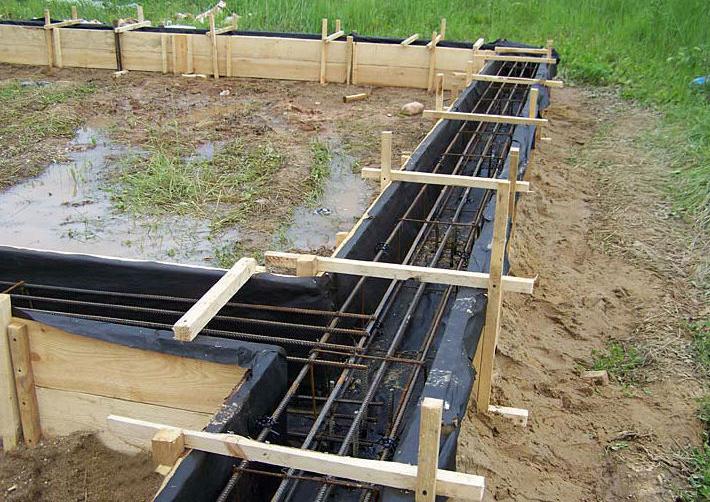

• в опалубку укладывают рулонную гидроизоляцию. На поверхность сваи гидроизоляция не укладывается;

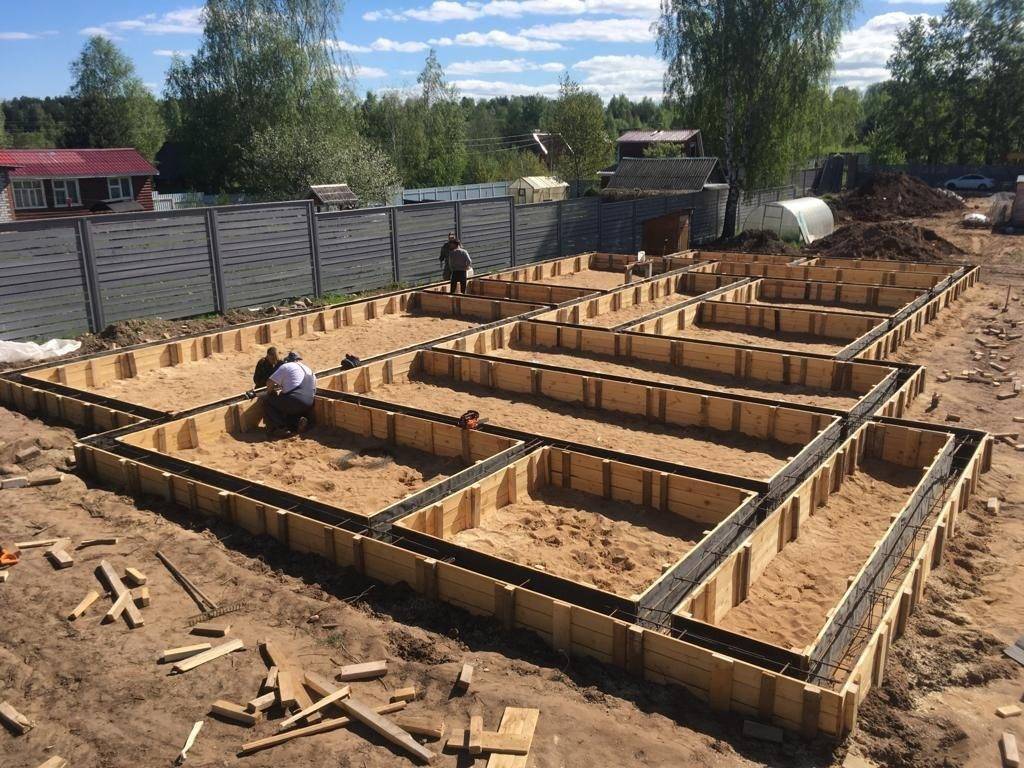

• устанавливается опалубка в верхней части сваи. Поскольку опалубка монтируется на высоте, под нее устанавливаются U-образные несущие элементы из бруса. Элементы монтируются между сваями;
• в нижней части опалубки вырезаются посадочные гнезда под сваи. Гнезда – это отверстия, через которые пройдет часть сваи и окажется помещённой в опалубку;

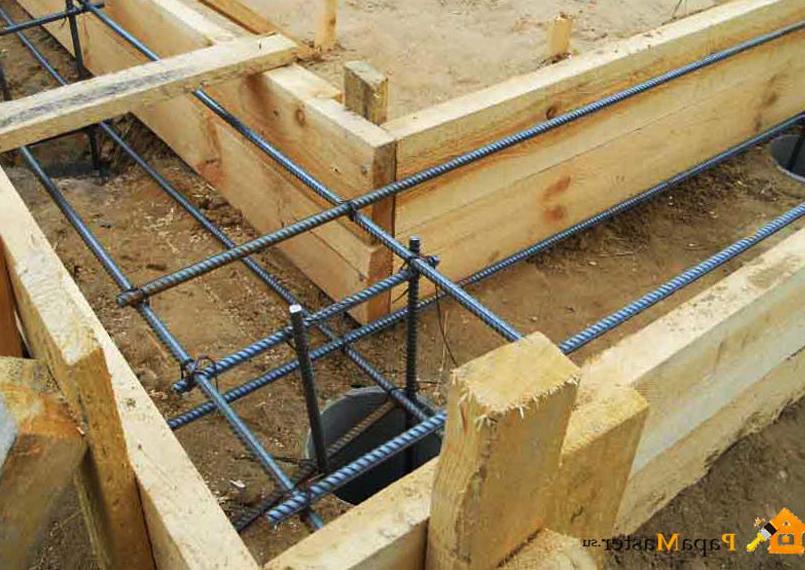

• поверх гидроизоляции монтируют арматурный каркас. Нижний ряд арматуры возвышается над гидроизоляцией на высоту 40-50 мм. Арматурный пояс также не должен касаться гидроизоляции. Ведь при выходе металла за пределы бетона он будет подвержен ускоренной коррозии;

Примечание. При формировании углов ленты не допускается перекрестная стыковка.

• деревянная опалубка смачивается водой, чтобы исключить проникновения в древесину воды из раствора. Некоторые пользователи укладывают пленку на стенки опалубки.

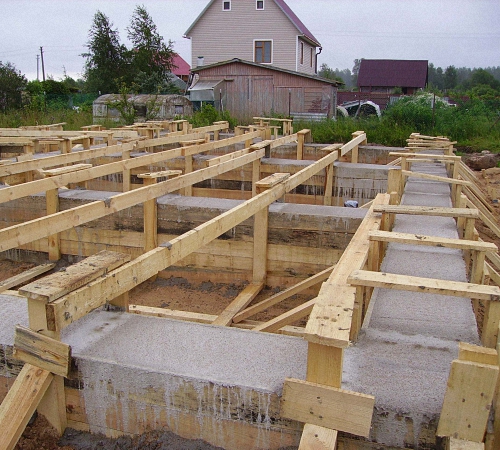

• выполняется заливка опалубки бетоном. Бетон также заливается поэтапно. Толщина слоя 200-250 мм. Во избежание образования пустот бетон протыкается куском арматуры;

Примечание. В зимнее время в бетон следует добавить пластификатор для изменения его свойств, а опалубку утеплить, чтобы обеспечить равномерное застывание бетона.

• расстояние от опалубки до почвы закрывается отсыпкой. Она позволит исключить продувание пространства ветром и попадание туда мусора.

Отметим, что период выжидания составляет 20-30 дней и зависит от толщины ростверка и температуры окружающей среды. После того, как бетон наберет окончательную прочность, можно продолжать работы по строительству дома.

Преимущества свайно-ленточной конструкции

Специалисты рекомендуют проводить строительство комбинированного свайно-ленточного фундамента, если почва на строительном участке характеризуется высокой влажностью. Данная технология позволяет стабилизировать и распределить нагрузку на основание, предупреждая возможные усадки грунта и деформацию конструкции здания.

Плюсы

Плюсы и минусы данной методики можно свести к следующему списку:

1. При проведении строительных работ свойства почвы практически не имеют значения;
2. Свайная основа позволяет возводить постройки, в том числе, на участках с большим уклоном или сложным рельефом;
3. Доступность строительства, не требуются дорогостоящие материалы;
4. Технология отличается простотой, нет необходимости в специальном оборудовании и особых знаниях.

Минусы

Перечень недостатков:

1. На предварительном этапе требуется подробный расчет размеров конструкции, глубины установки сваи. Для облегчения задачи используется специальный калькулятор;
2. Под зданием невозможно обустроить подвал.

Как видим достоинств у ленточных свайных фундаментов намного больше, чем недостатков. При этом невысокая стоимость его постройки и универсальность существенно расширяют область применения.

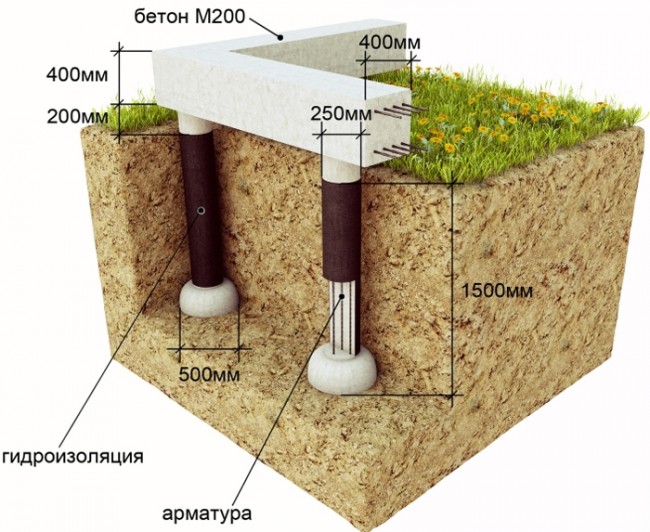

Устройство свайно-ленточный фундамент

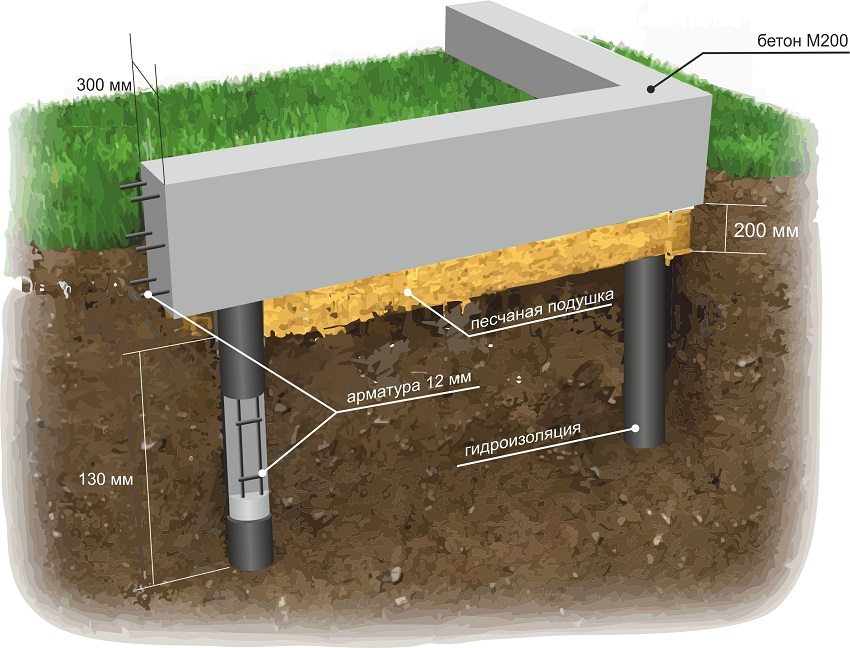

Конструкция свайно-ленточного фундамента:

• грунт;
• песчаная-подушка;
• арматура сваи;
• буронабивная свая;
• арматура ленты;
• бетонное основание;
• гидроизоляция.

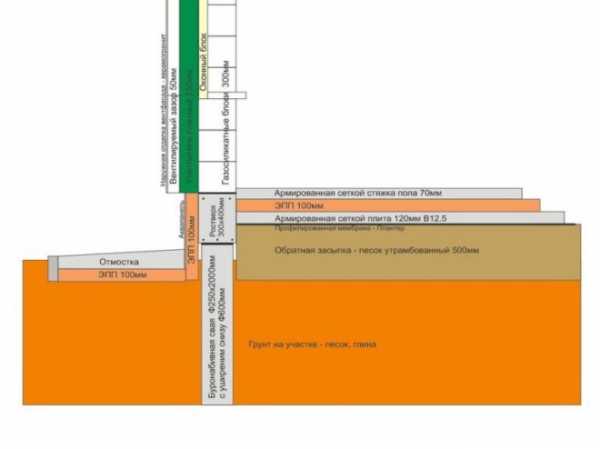

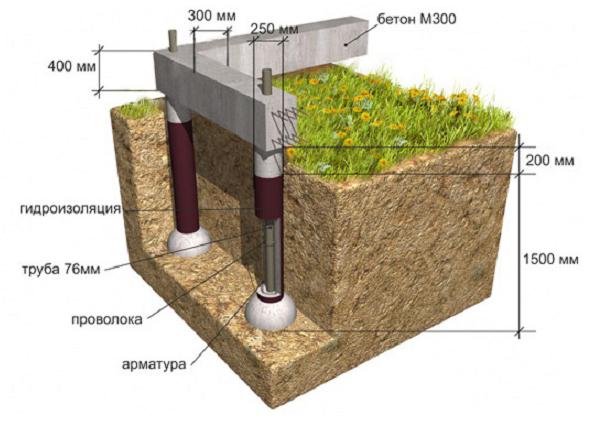

Устройство свайно-ленточного фундамента

Таблица № 1. Плюсы и минусы свайно-ленточного фундамента

Область применения

Свайно-ленточный фундамент применяют для малоэтажных загородных домов. Частные каркасные постройки или дома из бруса одного — или двухэтажные не более.

Свайный ростверк, хорошая замена дорогостоящему глубоко заглублённому леточному фундаменту, который часто используется на проблемных грунтах, болотистых местностях и склонах.

Проблемные грунты:

• рыхлые;
• слоистые (со сложным составом);
• пучинистые (с высоким уровнем грунтовых вод);
• с большой глубиной промерзания.

Особенности и преимущества опорных элементов для свайно винтовых оснований

Многие слышали, что для строительства фундаментов домов, сооружаемых в условиях наклонного рельефа и проблемного грунта, используются винтовые сваи. Что такое спиральная опора? Остановимся детально на конструктивных особенностях винтовой опоры для сооружения фундамента.

Трубчатые опоры используют на проблемных грунтах

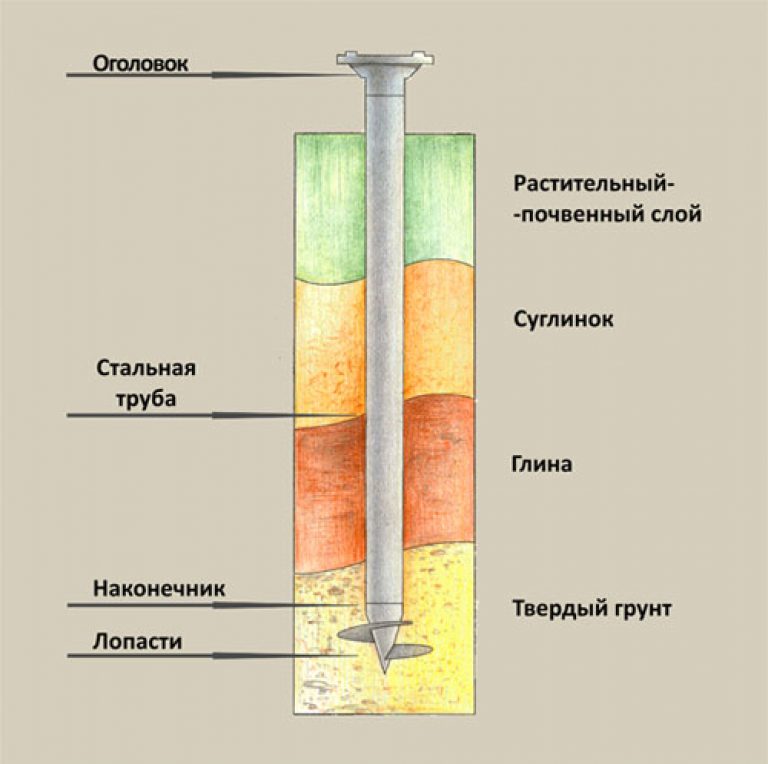

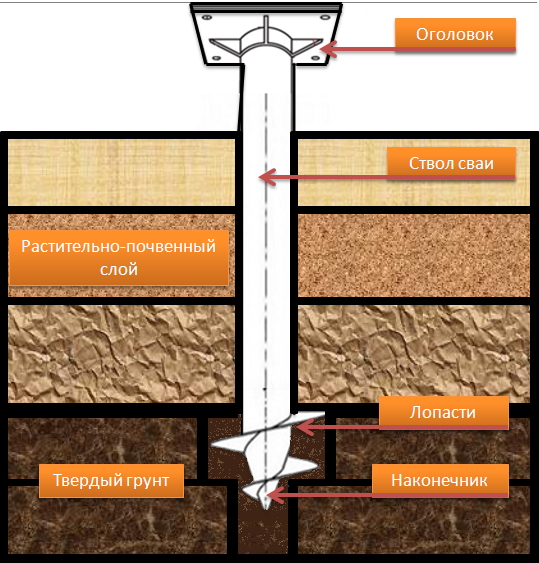

Согласно требованиям действующего ГОСТ сваи представляют собой сборную конструкцию, состоящую из следующих элементов:

• рабочего ствола. Для изготовления используются стальные трубы. Их диаметр составляет не менее 55 мм при увеличенной до 4-5 мм толщине стенки;
• направляющей насадки. Для изготовления наконечника винтовой опоры используется стальное или чугунное литье, усиленное термообработкой;
• винтовой спирали. Ее длина определяется количеством накрученных на ствол сваи витков. Спиральная лента изготавливается из стального проката.

Изготовлена опора путем приварки винтовой ленты к трубе, в нижней части которой закреплен рабочий наконечник. Витки начинаются на уровне насадки и заканчиваются на теле ствола. Используя качественные материалы, домашнему мастеру по силам самостоятельно сделать винтовую сваю. Однако в домашних условиях проблематично гарантировать качество сваи, несущая способность которой достаточно велика. Учитывая повышенную нагрузку, которую воспринимает фундамент свайный, целесообразно использовать винтовые опоры промышленного изготовления.

Спиральные опоры отличаются рядом конструктивных особенностей:

• вариантом исполнения навивки;
• длиной рабочего ствола;
• внешним диаметром спиральных витков;
• длиной винтовой ленты;
• толщиной трубы и винтовых лопастей;
• конструкцией рабочего наконечника.

Самостоятельно сделать винтовую сваю по силам домашнему мастеру

Для сооружения фундаментов используются различные виды опорных элементов, отличающиеся методом изготовления рабочей части:

• сварные опоры. Они представляют собой сборную конструкцию из металлической трубы, спиральных витков и насадки, соединенных между собой с помощью электрической сварки. Благодаря доступной цене, такие сваи используют, в основном, для сооружения фундаментных основ частных объектов. Коррозионное разрушение шва, возникающее в процессе эксплуатации, отрицательно сказывается на прочностных свойствах. Для повышения надежности опоры во внутреннюю полость трубы заливают бетонную смесь. Сваи со сварным наконечником почти не применяют в области промышленного строительства из-за недостаточно высокой надежности и пониженной несущей способности;
• сваи с литым наконечником. Насадка такой опоры произведена методом литья под давлением из стали и имеет на рабочей части спиральный виток. Благодаря отсутствию в конструкции сварных швов, повышаются прочностные свойства и снижается вероятность коррозионного разрушения рабочей части опоры. Сваи с литой насадкой легко входят в любую почву, быстро проникая через корневую систему деревьев и каменистые включения. Соосность расположения наконечника на стволе облегчает погружение опоры, и уменьшает усилие при ее завинчивании. Литые сваи применяют для ответственных конструкций, воспринимающих повышенные нагрузки. Изделия отличаются более высокой ценой и редко используются в области частного строительства.

Различные виды опорных элементов используются для сооружения фундаментов

По конструкции свайные опоры делятся на следующие виды:

• винтовые элементы широколопастного типа. К ним относятся сваи с одним стальным витком, расположенным на острие опоры, а также элементы с дополнительным спиральным витком, находящимся в центральной части ствола. Вверху ствола находятся отверстия, облегчающие завинчивание опоры в грунт. Однолопастные сваи применяются для монтажа оградительных конструкций и формирования фундаментных основ облегченных одноэтажных строений, сооружаемых на стабильных грунтах. Двухвитковые опоры обладают повышенной несущей способностью за счет увеличенной в два раза площади контакта. Сваи с двумя витками применяются на почвах, склонных к подвижкам и позволяют воспринимать массу массивных сооружений;
• спиральные опоры узколопастной конструкции. Такие сваи легко отличить по выполненной вдоль всего ствола спиральной навивке, имеющей уменьшенную ширину. Узколопастная свая многовиткового типа без проблем погружается в плотную почву с увеличенной концентрацией каменистой примеси. Данный вариант свай применяется для обеспечения устойчивости одноэтажных строений. Разновидностью узколопастных свай является трубчатая опора, предназначенная для формирования фундаментных оснований под каркасные строения в условиях вечной мерзлоты, а также на глубоко промерзающих в зимнее время грунтах. У трубчатой сваи отсутствует наконечник, а в торцевой части ствола выполнены специальные твердосплавные зубья, а также приварен заходной виток.

На несколько видов по конструкции делятся свайные опоры

Винтовые опоры обладают комплексом достоинств:

• позволяют за ограниченное время возвести надежный фундамент;
• используются на различных грунтах, в том числе проблемных;
• могут устанавливаться независимо от погодных условий;
• обладают достаточно высокой надежностью;
• не подвержены усадке в процессе эксплуатации;
• позволяют осуществлять возведение строения сразу после закручивания.

К слабым сторонам винтовых опор относится пониженная устойчивость к воздействию коррозии, а также проблематичность монтажа на скалистом грунте.

Монтаж винтовых свай своими руками

Самым важным элементом любого строительства является прочное основание. Винтовой фундамент зарекомендовал себя отличными показателями надежности и сравнительной простотой процесса установки.

Преимущества винтового фундамента

Основание под дом, полученное методом закручивания винтовых свай является надежным и прочным. Свая изготавливается из стальной трубы с заостренным концом и привариваемых лопаток. Это достаточно износостойкий и долговечный материал со специальным антикоррозийным покрытием, предотвращающим появление ржавчины.

Основными преимуществами фундамента являются:

• Не требуется проведение трудоемких земляных работ с рытьем глубоких котлованов и траншей;
• Монтаж винтовых свай может проводиться на любых поверхностях с достаточно не ровным рельефом;
• Закладка фундамента возможна в любое время года;
• Быстрота и простота процесса.

При завинчивании винтовых свай происходит значительное уплотнение грунта, что обеспечивает высокие показатели несущей способности фундамента.

Технология монтажных работ

Начинается строительство как обычно с подготовительных работ. Выбирается место под сооружение, рассчитывается количество свай, расстояние между ними и с помощью колышек отмечаются места их монтажа.

Перед тем, как перейти к установке винтовых свай своими руками, необходимо изучить характер грунта на отсутствие больших камней и корневищ от расположенных поблизости деревьев. Желательно воспользоваться услугами гидрогеологических служб, которые определят наличие подземных вод и глубину промерзания почвы.

Трубы должны устанавливаться глубже уровня промерзания и иметь длину не менее двух метров. Чем она длиннее по размеру и чем больше ее диаметр, тем прочнее будет фундамент. Имеет значение и диаметр привариваемых лопастей. Для насыщенного влагой грунта необходимы большие размеры лопасти, чем для сухой почвы.

Чтобы правильно подобрать длину и диаметр трубы, предварительно рассчитывается вес сооружения и величину нагрузки.

После подготовки идет основной этап работы. Для удобства в верхней части трубы делаются отверстия, куда вставляются штанги, с помощью которых будет проводиться вкручивание. С этой же целью можно применить специальный инструмент в виде ручного ввинчивающего ключа.

Технология монтажа винтовых свай предусматривает применение значительной физической силы, поэтому в процесс желательно вовлечь помощников. Чтобы немного облегчить вхождение трубы, лучше выкопать в месте установки неглубокие лунки с диаметром чуть больше размеров лопастей.

Во время закрутки винтовых свай, необходимо постоянно контролировать строгую вертикальность трубы. Это делается при помощи уровня.

После вхождения до нужной глубины, все установленные сваи выравниваются под одну плоскость, параллельную земле. Лишние выступы отрезаются болгаркой. Затем для увеличения надежности фундамента, в трубу заливается бетон.

Сверху трубы привариваются металлические оголовки под крепление деревянных балок, связывающих все сваи в одну прочную конструкцию. Фундамент готов и можно приступать к дальнейшему строительству.

Советы по установке свай

В статье даны все важные советы по теме, как правильно закрутить винтовые сваи своими силами. Главное выбрать их правильные размеры, а также соблюдение строгой вертикальности при установке. От этого будет зависеть несущая способность и надежность фундамента.

Важным моментом является состояние грунта. Высокое содержание твердых пород, требует большего количества участников процесса и определенных знаний, как облегчить установку винтовых свай.

Пошаговая инструкция

Как же происходит установка сваи под каркасный дом своими руками? На винтовых сваях с одного конца расположены заостренные лопасти, а с другого – металлический столб с дыркой.

1. Производим разметку участка и намечаем места, где будут установлены столбы свай.
2. Металлическую трубу или лом всовываем в отверстие, которое есть в свае сверху. Таким образом, мы делаем своеобразный рычаг, благодаря которому, прикладывая силу двоих людей, лопасти загоняются вглубь.
3. Заранее отмечаем на трубе глубину, на которую следует загнать сваю. Если вы загоните ее слишком глубоко, то выкручивать ее обратно ни в коем случае нельзя.
4. Столб сваи должен стоять ровно вертикально, для чего один человек с уровнем должен стоять рядом и постоянно отслеживать ровность.
5. Винтовая свая обычно 3,5 метра в длину, закручивать ее надо не менее чем на полтора метра. Именно такая глубина промерзания грунта в России.
6. Заливаем сваи бетоном, чтобы фиксация была их в грунте более надежной.
7. Привариваем оголовок и устанавливаем ростверк, представляющий собой часть фундамента.

Таким образом, вот так пошагово можно сделать недорогой и надежный свайный фундамент под каркасный дом своими руками.

Сваи вкручиваются на полтора метра

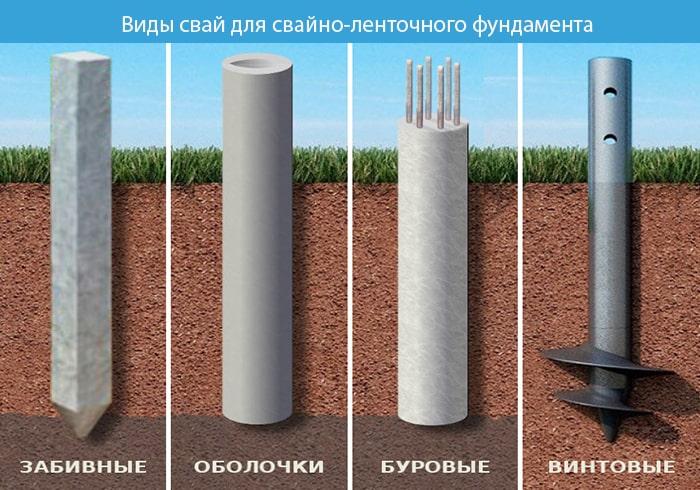

Разновидности свай

Сваи, которые используются для изготовления фундамента, могут изготавливаться в заводских условиях или непосредственно на месте строительства. То есть, если речь идет о готовых железобетонных или металлических сваях, забиваемых в почву специальной техникой, то основной задачей является доставка таких свай с завода на участок строительства. Под самостоятельным изготовлением понимается бурение скважины и заполнение ее бетонным раствором.

Таким образом, все сваи подразделяются на несколько категорий:

• Буронабивные или буроинъекционные. Вначале специальным буром в почве проделывается отверстие, в которое может вставляться обсадная труба. Также обязательно наличие армирующего каркаса. Скважина заполняется бетонным раствором, который заполняет собой все пустоты.
• Винтовые сваи. Изготавливаются из металла. Для их ввинчивания в грунт могут использоваться специальные приспособления или техника. Популярны в малоэтажном строительстве. Вкрутить такие стержни в почву вполне можно и самостоятельно.
• Забивные сваи. Это обычно железобетонные стержни. Для погружения их в грунт требуются только специальные устройства. Поэтому в индивидуальном строительстве они применяются достаточно редко. Накладывают отпечаток высокая стоимость самих свай, а также аренда техники.

Когда требуется замена старого основания на новое?

Даже самое надежное основание в процессе эксплуатации дома постепенно разрушается под действием нагрузок и влиянием внешних факторов.

При незначительных деформациях можно провести реконструкцию и усилить ослабленный фундамент, но чаще всего такие мероприятия не приносят достойных результатов, и при этом сопровождаются значительными трудовыми, временными и финансовыми затратами.

Признаки, по которым можно судить о необходимости замены всей силовой конструкции:

1. В несущих стенах появились многочисленные трещины.
2. Дом дал осадку, в результате чего нарушилась геометрия его конструктивных элементов.
3. Фундамент визуально сильно разрушен.

В таких случаях нецелесообразно проводить ремонт, а лучше сразу поднять сооружения на новое основание.

Почему стоит выбрать свайную конструкцию?

На текущий момент установка свай остается проверенным и самым надежным способом заменить фундамент. При этом нужно учесть, что технология подходит только для каркасно-щитовых и деревянных домов, поскольку стены из кирпича и других тяжелых материалов не выдержат нагрузок в процессе подъема со старого фундамента и могут разрушиться.

Преимущества свайной методики в следующем:

• большая несущая способность силовых элементов;
• возможность строительства практически на всех типах грунта, кроме скальных пород;
• достаточная устойчивость на участках с влагонасыщенной почвой;
• доступность и невысокая цена строительных материалов.

В чем преимущество таких опор?

Для замены фундамента подходят буронабивные, вдавливаемые и винтовые сваи, которые отличаются, в первую очередь, способом устройства в грунте.

Плюсы свайно-винтовой технологии:

• экономичность;
• достаточная грузоподъемность;
• высокая скорость возведения;
• отсутствие земляных работ;
• дополнительное уплотнение грунта в процессе завинчивания лопастей;
• ремонтопригодность;
• возможность демонтажа для повторного использования.

Кроме перечисленных преимуществ винтовых свай, нужно учитывать главные недоставки других технологий:

• для монтажа буронабивных свай необходимо вырабатывать скважины и ждать 2–4 недели, пока бетонный раствор наберет прочность;
• достоверно рассчитать несущую способность буронабивных опор практически невозможно;
• для вдавливания составных шнеков необходимо использовать самоходную спецтехнику, пригнать которую на участок с высокой плотностью застройки достаточно проблематично.

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Private Residential

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику                                                                                                                  Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

• закладка практически в любой грунт;
• независимость от времени года.
• производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность монтажа в скалистых местах;
• проблематичность установки вблизи других строений;
• потребность в точных расчетах глубины залегания опоры.

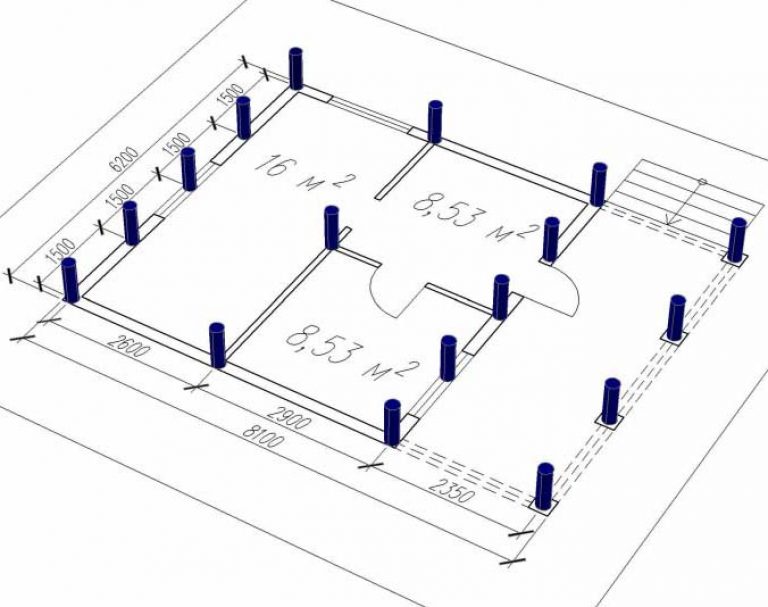

Чертёж дома с разметкой под размещение свай

Расчет и установка свайно-винтового фундамента

Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.

Разбивка свайного поля

Места ввинчивания свай в почву предварительно отмечаются колышками, руководствуясь планом будущего строения.

Вкручивание свай своими руками

При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.

Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.

Закручивание свай с помощью спецтехники

Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.

Выравнивание свайного фундамента под уровень

После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.

Заливка свай бетоном

После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.

Установка ростверка на свайно-винтовой фундамент

На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.

Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.

Где купить сваи и какая цена?

Перейти в интернет-магазин Леруа-Мерлен=>>КУПИТЬ винтовые сваи=>>

Видео- закрутка винтовых свай

Инструкция по самостоятельному возведению фундамента

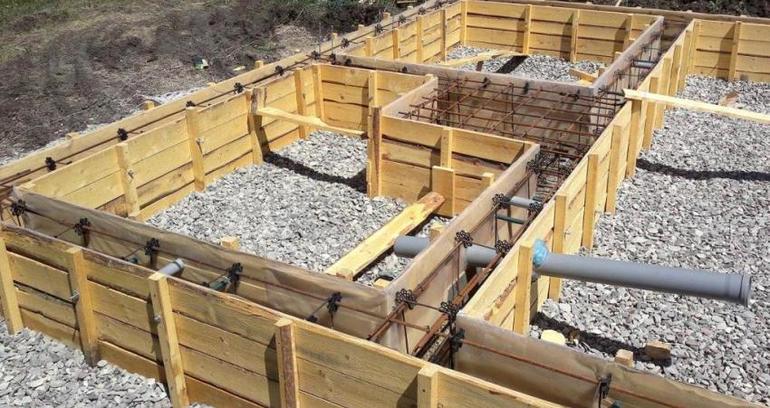

Для выполнения ленточной части фундамента необходимо смонтировать опалубку

Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

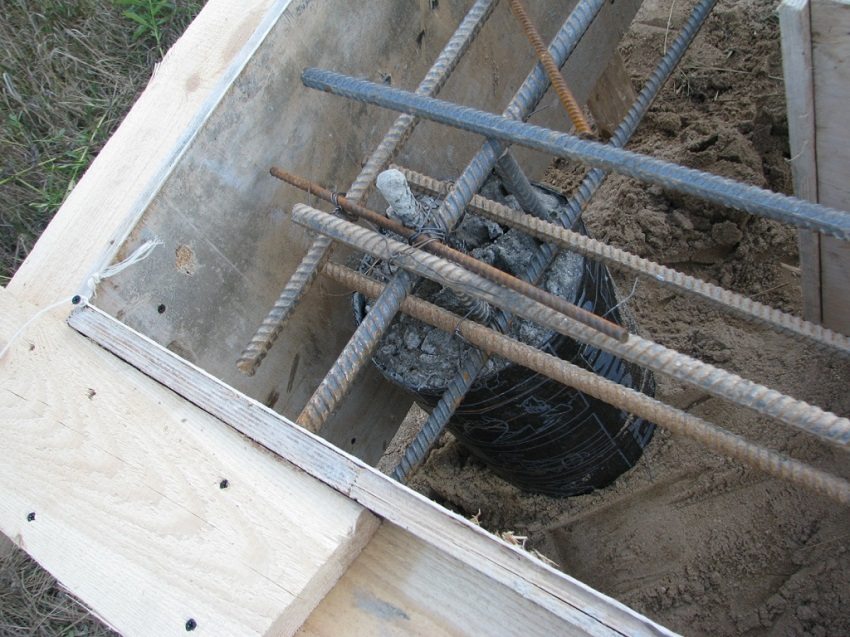

Арматура для свай вяжется отдельно

Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.

Начальный этап: установка опор

Земляные работы подразумевают под собой выкапывание траншеи под фундамент. В случае, если возникло желание произвести заливку фундамента под внутренние стены, то придется выкапывать достаточное количество земли, чтобы иметь возможность пролезть под дом.

Для подготовительных работ по заливке фундамента потребуется такой инструмент:

• лопата штыковая,
• рулетка длиной в 5 м,
• деревянные или металлические опоры,
• гидроизоляция,
• песок,
• вода,
• трамбовка.

Гидроизоляционные материалы потребуются вне зависимости от того, какой материал для опор используется. Специальные химические растворы защитят древесину от гниения и поражения паразитами, а железобетон от отсырения. Ширина выкапываемой траншеи должна соответствовать ширине опор.

Донная часть фундамента, предназначенная для заливки фундамента под старый дом требует обустройства песчаной подушки толщиной слоя до 15 см. Чтобы наилучшим способом утрамбовать песок — стоит полить его водой. Проникшая влага произведет уплотнение материала, при этом необходимо дать время песку на высыхание. Так же имеет смысл воспользоваться специальной трамбовкой, представляющую собой плоскую основу и приделанной рукоятью. Такой инструмент позволит произвести трамбование песка при воздействии на него физической силы.

В том случае, если фундамент уже был сооружен и теперь требуется заливка нового для замены, в старом фундаменте пробивают отверстия с противоположных сторон дома. Далее в них заводят одинаковые по длине балки. После этого под балками размещают подкладки и с помощью домкратов начинают приподнимать дом.

Чтобы обновить фундамент, потребуется разместить под него временные опорные балки. далее с помощью отбойного молотка и кувалды удаляются куски старого фундамента, освобождая место для нового. После этого необходимо приступать к сооружению опалубки.

Устройство

Основная часть работ по созданию свайного фундамента сводится к погружению стволов в грунт.

Это самый сложный и ответственный этап, определяющий прочность и устойчивость всей системы.

Если во время погружения происходит отказ, срыв или возникают иные проблемы, это ставит под угрозу способность всего основания выполнять свои функции. Любые отклонения в ходе работ свидетельствуют о несоблюдении технологии, недобросовестном геологическом обследовании участка или о низком качестве свай.

Вторым этапом является создание ростверка. Он выполняет не менее важные функции и должен отвечать всем существующим требованиям.

Технология создания напрямую зависит от типа свай, материала изготовления и параметров будущего дома.

Для легких построек ростверк может быть изготовлен из древесины (брус или пачка, набранная из обрезной доски до получения нужной толщины).

При использовании металлических свай принято и ростверк создавать из металла — швеллера, двутавра или профилированной трубы.

Для Ж/Б свай ростверк отливают из бетона, используя технологию, напоминающую изготовление ленточного фундамента.

ОБРАТИТЕ ВНИМАНИЕ!

Оба этапа создания свайного фундамента должны выполняться опытными строителями или, как минимум, под наблюдением грамотного специалиста. Возможны нарушения технологии или отклонения от расчетных параметров, которые должны быть вовремя замечены и исправлены, что не всегда удается неподготовленным людям.

Изготовление набивных свай

Набивные сваи производятся из бетона прямо на строительной площадке. Такие фундаменты сложнее в изготовлении и дороже (от 23000 рублей за кубический метр), во время возведения они сильно зависимы от погодных условий и водного баланса грунта. Плюсом монолитных свай можно считать возможность строительства вблизи зданий, а также внутри строений (для реконструкции, усиления фундамента). Кроме того, появляются варианты не применять на участке тяжёлую технику — иногда можно обойтись моторизованным или даже ручным буром (если проектный диаметр до 30 см). Добавим, что при организации расширения пяты удаётся существенно повысить несущую способность сваи и фундамента в целом. Принципиально процесс возведения распространённой буронабивной сваи состоит из следующих операций:

• С помощью шнека с забурником в грунту изготавливаются скважины. Есть много вариантов получения скважины ударным способом — путём вытеснения грунта вибротрамбованием, забиванием извлекаемых/неизвлекаемых оболочек.
• В скважину помещается арматурный каркас.
• Домкратами в полость заводят бетонолитную трубу, сверху на которую устанавливается приёмная воронка.
• Бетон подаётся в скважину, труба по мере заполнения скважины извлекается.
• Бетон уплотняется механическим трамбованием, пневмо- или гидропрессованием.
• Формируется оголовок сваи (инвентарный кондуктор).
• Свая отстаивается до полного затвердевания бетонной смеси.
• При необходимости, оголовки свай обрезаются до проектной высоты.

Для большинства стадий производства набивных свай можно применить СНиП –87 «3емляные сооружения, основания и фундаменты» и СНиП –87 «Несущие и ограждающие конструкции».

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

• Песчаные.
• Супеси.
• Суглинки.
• Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод.

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Обвязка свайного фундамента

Для обвязки свайного фундамента может использоваться брус, металлоизделия, а если есть речь идет о массивном сооружение, то в качестве обвязки применяется железобетонный или металлический ростверк. Выбор типа и материала обвязки зависит от массы дома и материала, из которого он будет построен, свайных опор, типа наземной части.

1. Обвязка брусом используется для деревянных и каркасных домов. Для соединения свай с брусом обвязки необходимо чтобы оголовки были металлическими, поэтому такое соединение используется преимущественно для винтовых опор.
2. Обвязка швеллером применяется для строений из штучных материалов. Швеллер приваривается к оголовкам винтовых свай или специальным металлическим оголовкам-площадкам буронабивных опор, создавая жесткую конструкцию, которая обладает повышенной прочностью и устойчивостью.
3. Обвязка профильной трубой возможна только для легких домиков и хозпостроек. Технология обвязки в этом случае повторяет конструкцию со швеллером, но вместо металлопрокатного изделия используется толстостенная полая труба.

Отдельно стоит упомянуть обвязку, которая используется для соединения буронабивных свай и монолитной наземной части. В этом случае две части фундамента соединяются при помощи арматуры, образуя арматурный узел. Стержни связываются между собой проволокой и сваркой в соответствии с ранее выбранной схемой.

Разновидности по методике заглубления

Основной способ классификации свай – по способу их заглубления. Выделяют следующие виды.

• Буровые железобетонные — устанавливаются в предварительно пробуренную скважину. Несмотря на наличие предварительных земляных работ (бурение скважин), при этом способе установки отсутствует ударное воздействие на сваю.  Это позволяет свести к минимуму вероятность повреждения бетонного столба во время его монтажа..
• Винтовые сваи на рабочем конце имеют режущую кромку в виде шнековой навивки. Винтовые опоры малого диаметра и длины вкручиваются в грунт вручную при помощи ворота, а большие – при помощи специальных механизмов. Одно из преимуществ винтовых опор – при необходимости их можно извлечь (выкрутить) из грунта и установить в новом месте. Для увеличения несущей способности винтовой опоры, после ее вкручивания получившаяся воронка заливается бетоном, что делает ее несъемной.
• Забивные сваи имеют заостренный конец и погружаются в грунт без его предварительной выемки при помощи специального оборудования: вибропогружателей или молотов. Чтобы защитить верхнюю часть от повреждений в процессе погружения, на нее надевают стальное кольцо. Недостатком такого метода монтажа опор считается возможность повреждения, как самой сваи, так и гидроизоляции, если таковое нанесено.
• Буронабивные относятся к опорам, устраиваемым непосредственно в грунте. Суть этого метода заключается в предварительном бурении скважин и последующем их заполнении бетонной смесью.

Этапы монтажа свайного фундамента с ростверком

Оборудование свайно-ростверкового фундамента делится на подготовительный этап и непосредственно сам монтаж. На каждом из этапов приходится выполнить по несколько видов работ:

Предварительные работы

1. Для возведения фундамента прежде всего необходим проект, который создается на основе расчетов нагрузок, предполагаемой глубины погружения свай, из каких материалов планируется фундамент.

Проект от профессионала – гарантия безопасности, долгого срока службы, а также экономии материалов и финансов

1. Затем подготавливается участок: удаляется мусор, верхний почвенный слой и корни растений.

2. Проводится разметка территории: отмечают расположение опор, ростверка, несущих конструкций перегородок.

Внимание! Отклонение от проекта это всегда причина негативных последствий, таких как искривление фундамента, возникновение непредвиденных статей расходов и не только. Поэтому важно, чтобы проект составлялся профессионалами и был привязан к местности.

Работа «профессионала» видна сразу

1. Выкапывается траншея под ростверк. Ее стенки и днище проверяются на ровность нивелиром. После этого укладывается песчаная подушка и утрамбовывается.

2. Бурятся скважины для опор, на дно которых тоже укладывается подушка из песка. В яму укладывается гидроизоляция: можно использовать специальную пленку, несколько слоев рубероида, пластиковые трубы.

Технология установки свайно-ростверкового фундамента

1. Для ростверка используют ж/б балки или заливают монолитную ленту. Для нее подготавливают деревянную прямоугольную опалубку, которую закрепляют подпорками и перемычками. На этом этапе также стоит позаботиться о канализации и трубопроводе.

1. Для повышения прочности конструкции в скважину помещают армированный каркас – по 4 стержня из металла, обвязанные проволокой. Затем заливается бетон. Ленту тоже армируют.

2. Далее производится заливка бетона сначала в скважины, потом в опалубку. Схватывание бетона займет не менее 10 дней, по прошествии которых опалубка демонтируется.

Как рассчитывается потребность в материалах для фундамента

Точный расчет в силе выполнить только специалист – инженер-строитель, который будет опираться на требования СНиП и целый ряд показателей таких, как прочность опор, ростверка, несущая способность фундамента, сила сопротивления грунта, степень усадки опоры под воздействием вертикальной нагрузки и др. Специалист определит глубину погружения опор, их диаметр, количество, тип ростверка и разработает схему.

Для человека без профильного образования расчеты свайно ростверкового фундамента выглядят примерно так

При расчете количества опор исходят прежде всего из нагрузки на фундамент, которая складывается из нескольких показателей. Здесь необходимо знать массу несущих стен, перегородок, крыши, плит перекрытий, т. е. всю массу постройки над фундаментом. Учитывается также и полезная нагрузка, которую производят жильцы, предметы быта и все остальные вещи. В расчетах для частных домов используют показатель, равный 150 кг/м².

Последний параметр для определения общей нагрузки – это вес снежной массы, которая может скопиться на крыше зимой. В основном используется величина 180 кг/м², но для ряда регионов страны она несколько отличается. Полученную сумму нагрузок умножают на коэффициент запаса, который составляет 1,1 (иногда используют 1,2). Далее можно рассчитать нагрузку на одну сваю.

Нелишним будет добавить, что к распространенным в сети онлайн-калькуляторам по расчету материалов следует относиться весьма осторожно. В них может не учитываться целый ряд важных параметров.

Пример онлайн-калькулятора смотрите на видео:

Преимущества конструкции

Фундамент с буронабивными сваями и монолитным ростверком – наилучший вариант объединения двух технологий (бетонный армопояс и свайное основание), которые в тандеме обеспечивают наилучшие эксплуатационные характеристики. Прежде, чем обустраивать фундамент данного типа, необходимо изучить его особенности.

Основные достоинства свайного фундамента с ростверком:

• Высокая несущая способность – конструкция выдерживает нагрузки здания из любого материала, а проложенная гидроизоляция позволяет сделать сооружение практически неуязвимым для внешних негативных факторов.
• Отсутствие разрушительного влияния процесса строительства на соседние здания – строить дом можно даже рядом с другими сооружениями.
• Возможность построить надежный прочный дом в сложных геологических условиях – на болотистых участках, в местах высокого пролегания грунтовых вод, в пучинистом грунте.
• Простота технологии, минимальный объем земляных работ.
• Отсутствие в необходимости привлекать квалифицированных специалистов (при условии умения выполнить расчеты, все продумать), тяжелую технику – все работы проводятся непосредственно на строительном объекте.
• Прочность – обеспечивается тем, что сваи забивают глубоко, ниже глубины промерзания грунта.
• Возможность обустроить фундамент на буронабивных сваях с ростверком на сложных участках – где есть уклоны, когда не хочется портить окружающий рельеф.
• Выбор любого материала для строительства здания – даже самого массивного.
• Невысокая стоимость в сравнении с другими видами фундамента с похожими свойства и параметрами.
• Высокая скорость строительства – фундамент сооружается за 4-7 дней.
