Бетонирование фундаментной плиты: технологии

Преимущество монолитной плиты фундамента

Прежде чем выбрать тот или иной товар, Вы, прежде всего, обращаете внимание на его положительные качества, поэтому с них и начнем.1. Надежность и долговечность. С этим трудно не согласиться, плитный фундамент – один из самых надежных и долговечных фундаментов. По сравнению с другими типами, у плитного фундамента есть очевидный плюс — большая площадь опоры на грунт, который, при соблюдении технологии заложения, не будет пагубно воздействовать на фундамент в зимний период.2. Универсальность. Еще одним неоспоримым достоинством является то, что при строгом соблюдении технологии, плитный фундамент можно заложить практически на любом грунте. Его используют на таких участках, где ни один другой фундамент не оправдает своих ожиданий и не справится со своей задачей. Будь то болотистый грунт или торфяники, для монолитной плиты это не помеха.3. Устройство фундамента выше глубины промерзания грунта. В большинстве случаев, нет необходимости в заложении плитного фундамента очень глубоко. Благодаря тому, что под ним располагается массивная песчано-гравийная подушка, грунт не сможет напрямую на него воздействовать в зимний период.4. Жесткость и хорошее распределение нагрузки. Монолитная плита полностью состоит из железобетона, поэтому даже если в каком-то месте фундамент просядет, его жесткость не позволит нанести дому значительные повреждения. Так же, плитный фундамент очень хорошо распределяет нагрузку на грунт, благодаря хорошему армированию и значительной подушке под ним.5. Нет необходимости заливать черновой пол. В большинстве случаев, при использовании монолитной плиты, необходимость в устройстве чернового пола просто исчезает. Особенно это касается утепленной плиты, такой фундамент будет служить надежной и теплой основой для чистовой отделки пола, что поможет немного снизить затраты. Для примера, можете подсчитать, во сколько обойдется заливка пола для ленточного фундамента, включая планировку грунта и песка.6. Несложное устройство. Технология заложения плитного фундамента на столько проста, что ее можно с легкостью осуществить своими руками. Конечно, Вы в любом случае будете тратиться на копку, бетон, арматуру и т.д., но сможете сэкономить на услугах прораба, устроив фундамент самостоятельно.7. Подходит для любых типов строений. На монолитной плите можно строить практически любое малоэтажное частное строение, начиная от хозяйственных построек и гаражей, заканчивая полноценным большим и уютным домом. Будь то каркасный дом, или кирпичный, на плитном фундаменте строят дома, не зависимо от того, из какого материала они сделаны. Единственным нюансом будет толщина плиты, легкие строения – плиту можно делать тоньше, тяжелые – плитный фундамент должен быть толще.8. Выдерживает движение грунтов. Благодаря своей технологии, даже если дом будет строится на плывучих грунтах, плитный фундамент будет «плавать» вместе с ними, а не лопаться и разрываться. Это качество позволит сохранить целостность стен всего дома.

Стоит отметить, что все плюсы плитных фундаментов, рассмотренные выше, предполагают строгое соблюдение технологии заложения. Если в процессе устройства фундамента, технология не была соблюдена, то положительные качества могут стать огромными минусами.

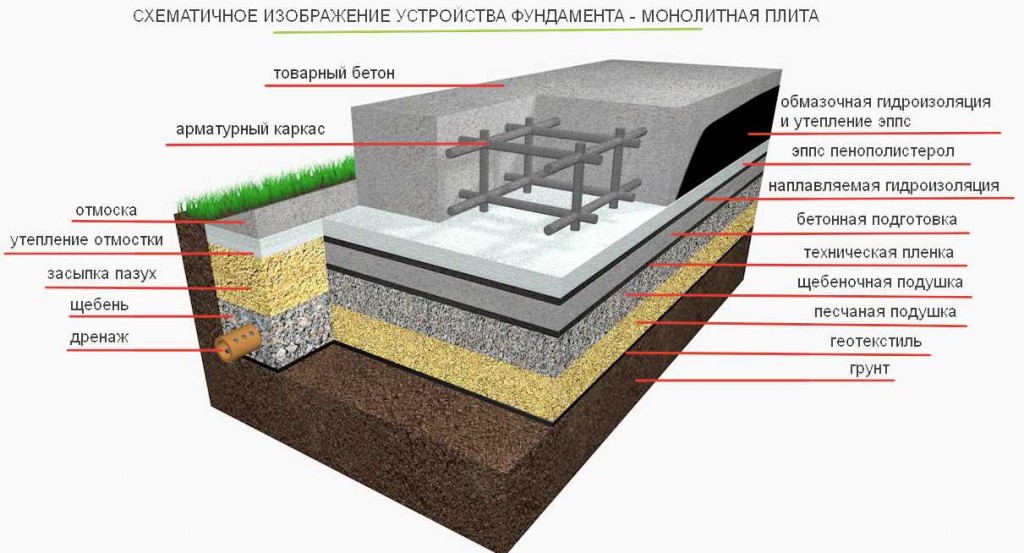

Виды монолитного плитного фундамента

• геотекстильного полотна;
• «подушки» из песка, лучше делать слой 250 мм;
• трубы для дренажа;
• слоя щебня, 100 мм;
• плантера;
• слоя полистерола 300 мм;
• отмостки и специальной системы для утепления пола;
• железобетонной плиты.

Классический

1. Уплотненный верхний слой земли. Дно полученного котлована плотно утрамбовывается;
2. Песчаная «подушка», или вариант прослойки из щебня и песка. Слои песка и щебня помогают избежать воздействие вибраций на строение, уменьшает нагрузку на основание. «Подушка» обеспечивает бесперебойное отведение грунтовых вод, и зданию не грозит размытие фундамента;
3. Геотекстильное полотно выполняет армирующую функцию для песчаной «подушки». Возможно использование дорнита. Профессионалы советуют делать слой из материала между слоями песка и щебня;
4. Гидроизоляционная прослойка в форме влагоотталкивающей мембраны надежно защищает фундамент от воды. К классическим материалам для работы на данном этапе относят рулонные холсты из битума. Важно укладывать покрытие в несколько слоев;
5. Армирующий каркасный слой необходим для защиты от трещин на бетоне. Каркас создает устойчивость основания, и защищает от нагрузок;
6. Основание из бетона, нужно правильно подобрать толщину слоя, в зависимости от размера здания, и возможных нагрузок.

Русский

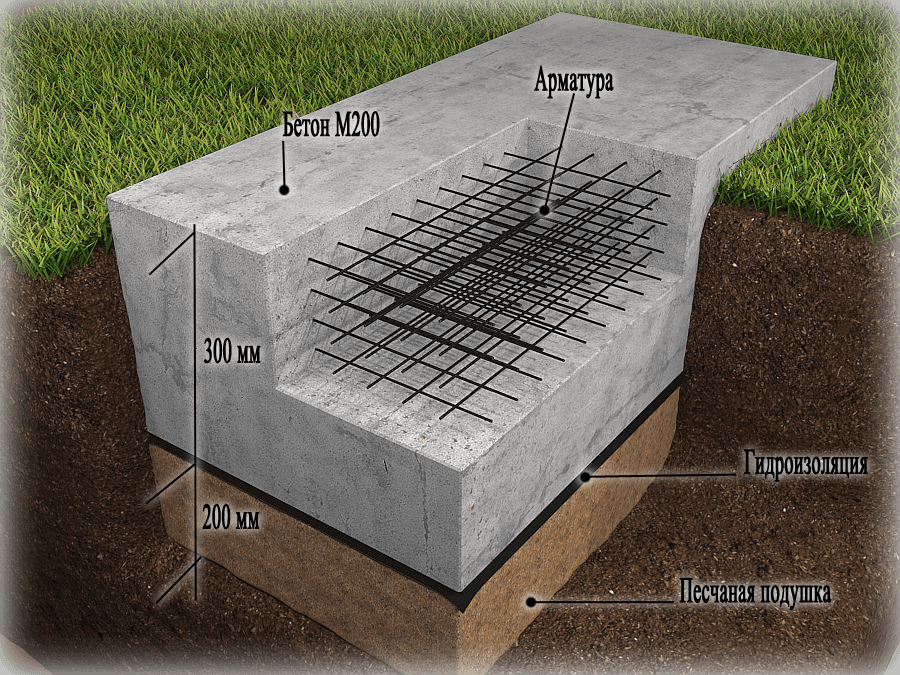

Назначение фундамента под дом

Фундаментом называют несущую часть конструкции здания, основной функцией которого является равномерное распределение веса конструкции по всему основанию.

Все разновидности этого строительного элемента имеют схожую конструкцию, которая включает в себя три основные составляющие:

1. Песчаная подушка (она укладывается после того, как закончили копать яму своими руками) — утрамбованный слой песка (крупной фракции) толщиной от 50 до 150 мм. Такая песчаная подушка устраивается с целью снижения давления на нижележащий слой грунта, для его лучшего уплотнения и получения однородности.
2. Бетон (раствор с добавкой щебня, гравия или без добавок). Играет роль основы и предназначен для передачи нагрузки строения на грунт. Его заливают после процедуры армирования.
3. Армирование. В процессе эксплуатации фундамента на него воздействуют различные силы, которые приводят к сжатию и растяжению материала и последующему возникновению трещин. Именно во избежание появления таких трещин и устраивается армирование (сетка из армированных прутьев).

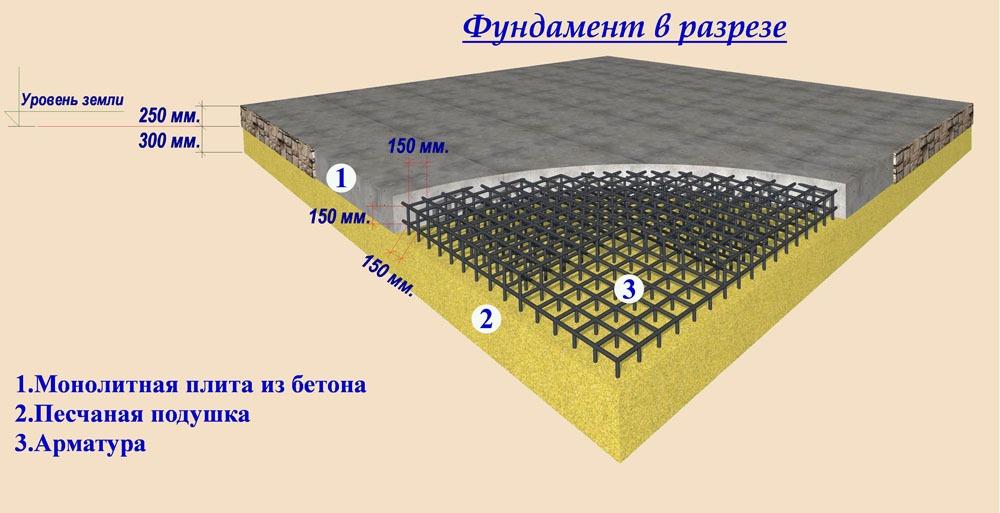

Расчет толщины плитного фундамента

Суть вычислений сводится к определению характеристик грунта, подбору и проверке параметров основания с учетом ожидаемых нагрузок. Результаты используются при расчете количества необходимых стройматериалов, составлении схемы армокаркаса и с целью подтверждения экономической целесообразности выбора. Расчет минимальной толщины проводится в следующей последовательности:

• Анализ состояния грунта и подбор оптимального удельного давления на него (табличная величина).
• Определение суммарного веса конструкции, включая стены, перекрытия, кровлю и снеговые нагрузки.
• Расчет площади фундамента и получение удельной нагрузки на 1 м2 путем ее деления на предыдущую величину. После сравнения этого значения с оптимальным разница используется для нахождения массы самой плиты.
• Вычисление объема конструкции путем деления на плотность железобетона (по умолчанию 2500 кг/м2), определение ее требуемой толщины.
• Округление до значения, кратного 5, проведение перерасчета. При правильно выбранной толщине разница не превышает ±25 %.
• Выбор марки бетона исходя из величины удельной нагрузки на 1 м2.

Для исключения ошибок можно воспользоваться калькулятором расчета оптимальной толщины, результаты оцениваются с экономической точки зрения: при высоте плиты свыше 35 см стоит подобрать другой тип фундамента, при менее 15 или получении отрицательного значения следует снизить вес постройки.

Толщину дренажной подушки выбирают исходя из параметров грунта, при использовании тяжелых стройматериалов она по умолчанию составляет 50 см: 30 песка и 20 щебня.

Для надежной эксплуатации двухэтажного дома из дерева или пенобетона достаточно высоты в 20-25 см, из кирпича – 30-35. Схема армирования подбирается исходя из полученной толщины: для оснований в пределах 15 см требуется одна сетка (включая ребристые), для 20 см – две. Придерживаются стандартного минимального отступа от края бетона – 50 мм, интервал расположения соседних прутьев варьируется от 20 до 30 см, на участках с повышенным напряжением рекомендуется их усиление. Диаметр арматуры – от 12 до 16 мм, в среднем на 1 м3 плитного фундамента уходит 100 кг металла.

Что такое плитный фундамент?

Фундамент монолитная плита, относится к плавающим незаглубленным фундаментам, также бывает мелкого заложения. Данный тип фундамента называется так из-за того, что железо-бетонное основание заливается под всю площадь дома, образуя большую железобетонную плиту.

Наличие песчано-гравийной подушки, является обязательным условием. Подушка перераспределяет нагрузку от дома на грунт и служит демпфером при морозном пучении. Не редко такой тип фундамента — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Фундамент монолитная плита по конструкции несложен и надежен, но для его изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая домом, да еще с запасом — для большей стабильности. Потому данный тип фундамента относится к дорогим. Фактически так оно и есть, но необходимо произвести расчеты. В некоторых случаях стоимость плитного фундамента бывает ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении, на пучинистых грунтах, зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете толщины плиты и армирования — на целостности здания это не скажется. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает,  дом «садиться» на место.

Поведение плиты монолитного фундамента под частным домом в определенных условиях

Чуть ли не единственным способом гарантировать устойчивость постройки на пучинистых и водонасыщенных грунтах, считается организация плавающего плитного основания. Суть этой идеи заключается в том, что почва обладает сравнительно равномерной плотностью, хотя и довольно малой. По этой причине обычно пренебрегают вероятностью сосредоточения нагрузок.

При грамотном подсчете для монолитной конструкции закладывают не только запас надежности около 20-30%, но и учитывают все непредвиденные ситуации и нагрузки:

• Постоянные – масса строительной конструкции и плиты, вес оборудования и эксплуатационная нагрузка здания.
• Временные – силы морозного пучения почвы, масса стройматериалов, которые складируются внутри помещений до окончания строительства.
• Особенные – сейсмические напряжения, а также высокая вероятность возникновения перегрузок по причине изменения структуры почвы.

Способы увеличения устойчивости основания

Монолитная плита фундамента под частный дом – это вид мелкозаглубленного основания. А значит, фактическая устойчивость ограничена опорными свойствами почвы, расположенной на глубине подготовительного слоя. Основными методами, позволяющими повысить уровень стабильности основания, являются увеличение его толщины и количества армирующих элементов.

Если нагрузка превышает допустимые нормы, то никакие манипуляции с усилением монолита не помогут – постройка будет проседать, пока не упрется в более плотный слой грунта. Предугадать, сколько будет плавать основание и как оно поведет себя, невозможно. Более того, не стоит ожидать равномерность усадки – наверняка процессы повлекут образование крена.

Общие рекомендации

Вне зависимости от площади плита не может быть тоньше, чем 200 мм. Это минимальный размер, обеспечивающий верхний и нижний слои бетона с оптимальным расположением каркаса армирования. Для строительства одноэтажного коттеджа из легких блоков или каркасной постройки прочности такого основания вполне достаточно.

Для двухэтажных домостроений толщина основы должна быть в пределах 220-240 мм, при этом сечение арматуры увеличивают. Если планируется наличие цокольного этажа, то цифры увеличиваются до 300 мм. Есть возможность повысить жесткость плитной конструкции без наращивания толщины, а за счет дополнительных ребер жесткости под несущими стенами.

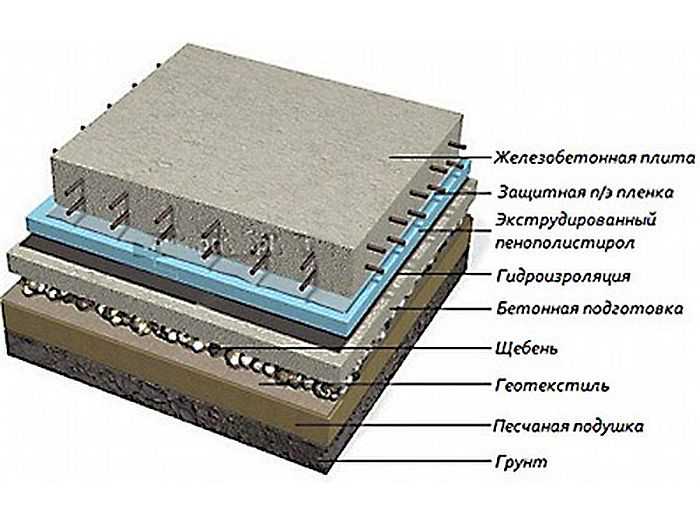

Устройство монолитного основания

Каждый вариант монолитного основания предполагает дополнительные слои, элементы, расположенные определённым образом. Устройство также предполагает обустройство песчаной подушки, необходимой для дренажа. Таким образом, основными являются следующие компоненты монолитного фундамента:

1. Песчаная подушка укладывается на грунт. Толщина слоя из песка составляет 20 см.
2. Геотекстиль размещается поверх песка.
3. Гравий слоем 20 см располагается на геотекстиле.
4. Бетонная подготовка представляет собой плиту толщиной около 15 см.
5. Гидроизоляция наносится поверх бетонной подготовки.
6. Экструдированный пенополистирол является утеплителем.
7. Поверх теплоизоляции укладывается защитная плёнка.
8. Железобетонная плита завершает «пирог».

Соблюдение последовательности размещения слоёв является важным моментом при строительстве монолитной конструкции. И также необходима предварительная подготовка участка для сооружения. Поверхность должна быть максимально ровной, ведь это влияет на качество, долговечность основания.

Как правильно построить фундамент монолитная плита своими руками

Фундамент монолитная плита своими руками

Правильно сформировать, построить фундамент монолитная плита, можно и самостоятельно. Однако, выполнить профессионально строительные работы и провести качественный монтаж монолитного основания своими руками, смогут не все. Помимо знания строительных норм и правил, понадобиться и некоторый опыт строй-работ.

Чтобы качественно сделать монолитный фундамент-плита своими руками, нужно последовательно выполнить, следующие монтажные действия:

Подготовительные работы

1. Проводим подготовительные работы строительного участка. Выравниваем строй-площадку. Где требуется, подсыпаем или срезаем грунт. Ровную поверхность, укатываем и трамбуем.
2. Далее, согласно утверждённому плану, делаем разметку. Определяем оптимальную толщину основания, длину и ширину.
3. После, глубиной 30 см грунт, согласно разметки, копаем так называемое «корыто». Вынимаем лишний грунт и формируем площадку для заливки.
4. Затем «корыто», тщательно трамбуем специальными приспособлениями: виброплитой или вибротрамбовкой.
5. Далее на дно, утрамбованного «корыта», стелим специальный материал – геотекстиль. Такой подход, поможет избежать проникновение воды из вне, а так-же, не даст влаге, быстро покинуть бетонный раствор. Что несомненно, положительно повлияет на качество фундамент-плиты.

Геотекстиль на дне котлована

Засыпка песка и щебня

1. После подготовительных работ, производится засыпка песка и щебня. Вернее, на должном уровне, формируется подушка, из песчано-щебеночной смеси.
2. Затем, «подушка» проливается обильно водой и даётся, некоторое время, на высыхание и усадку.
3. После, при помощи виброплощадки или иного приспособления, качественно трамбуется.
4. Сверху, утрамбованной «подушки», стелиться для гидроизоляции, полиэтилен или что-то подобное.
5. В конце работ, прокладывается экструзионный пенополистирол.

Конструирование, сборка опалубки

Конструирование, сборка опалубки своими руками, занятие не из лёгких. Требуется внимательность и последовательность монтажных действий.

Внимание! Дно и стены опалубки, так-же, следует накрыть слоем полиэтилена. Подобные действия, позволят избежать «утечки» бетона, при заливке. Что несомненно, упростит и ускорит, процесс формирования основы, будущего здания.

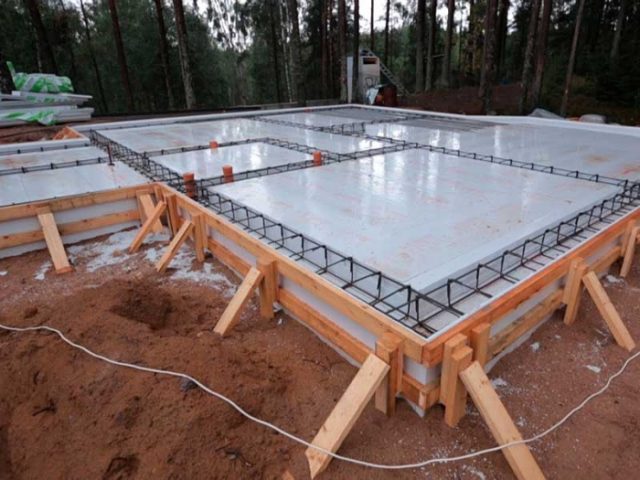

В качестве несъёмной опалубки, можно использовать пенополистирол. Такая конструкция, станет хорошим предложением, при строительстве утепленного основания, толщиной до 25 см. А так-же, значительно упростит и ускорит, обустройство «теплой» отмостки, вокруг капитального строения.

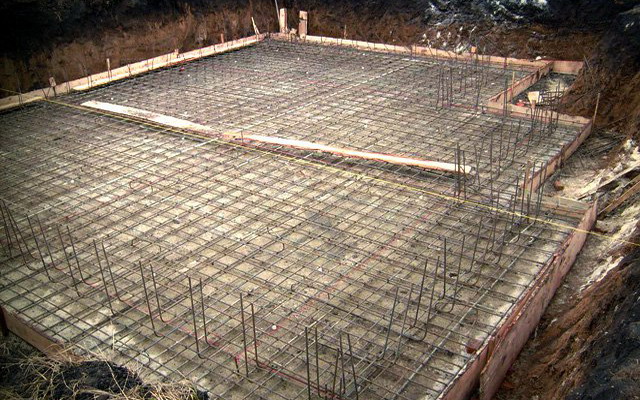

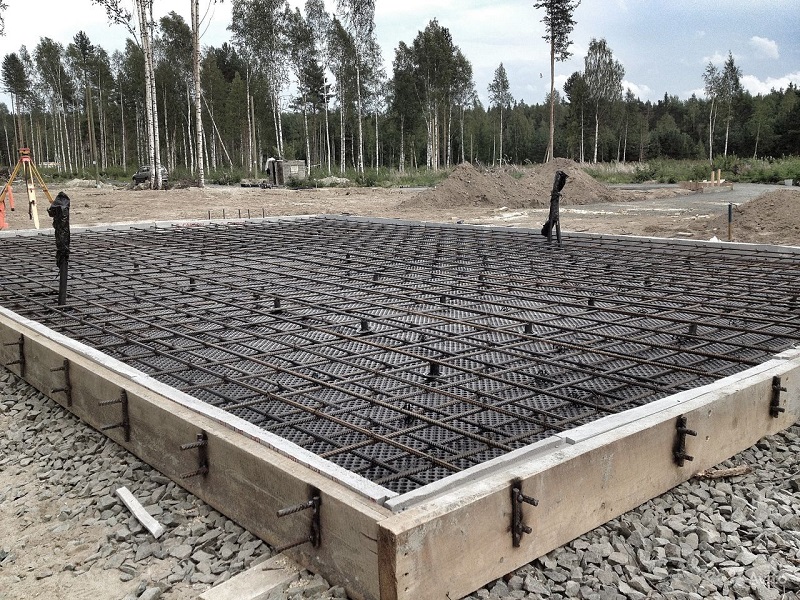

Установка арматурной сетки

После того как монтаж опалубки своими руками, завершён, можно приступать к вязке арматуры. Обязательно, между слоями арматурной сетки, держим расстояние 10-12 см. Далее, промеж слоями, устанавливаем специальные фиксаторы, «грибки».

Чтобы перейти к следующим действиям и осуществить установку арматурной сетки своими руками, потребуется специальный лом и домкрат.

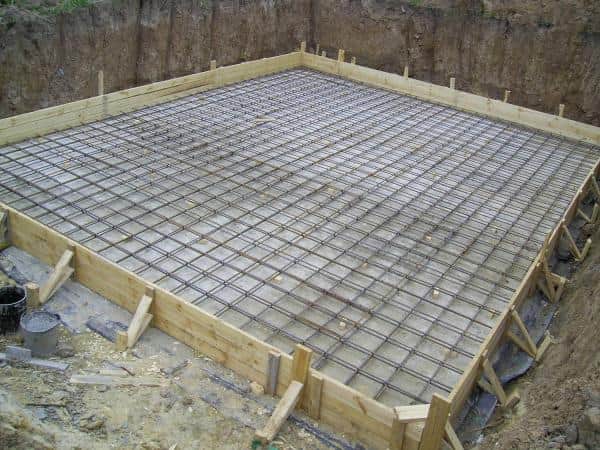

Установка арматурной сетки

Армирование фундамента

1. Армирование торцевых концов монолитной плиты, проводится специальным приспособлением, сделанное в виде буквы «П». Такое изделие, помогает качественно связать, два уровня армирования. Минимальная длина, подобных приспособлений, определяется по простой формуле: толщина плиты, увеличенная в двое. Поперечная «П-образная» арматура-хомут, устанавливается, как правило, на завершающих участках монолитной плиты.
2. Далее, проводим армирование плиты фундамента. Монтируем дополнительную арматуру на колонны, стены и опоры. Чтобы расход арматурных прутьев был минимальным, по всей площади плиты делаем минимум, который допускается строй-нормами армирования. Но в местах, где предполагается максимальная нагрузка, ставим дополнительные арма-прутья. Правда, из-за дополнительных работ, процесс немного станет трудоемким. Следует так-же, уделить особое внимание на армирование, каждого внутреннего угла и проемов плиты.

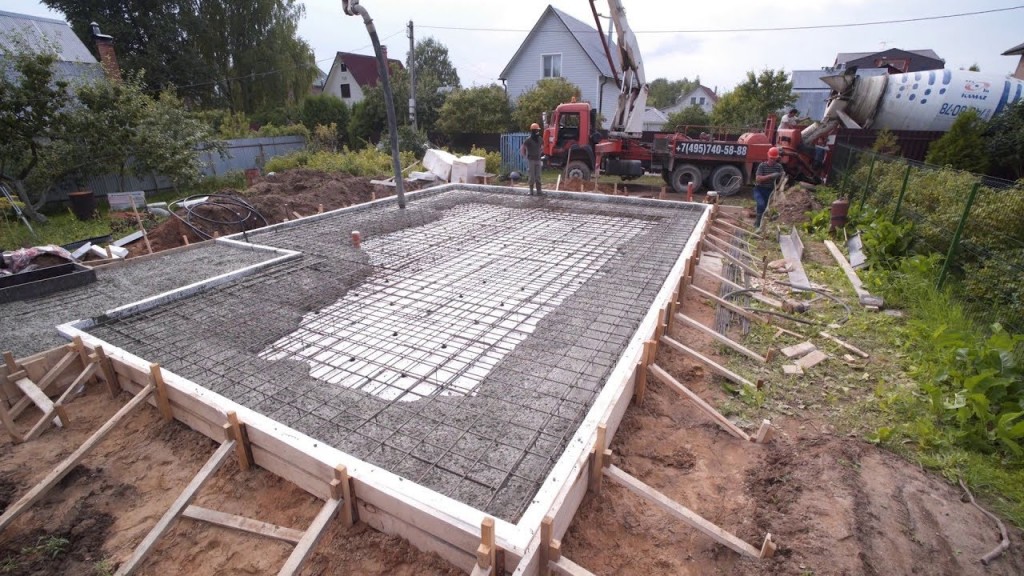

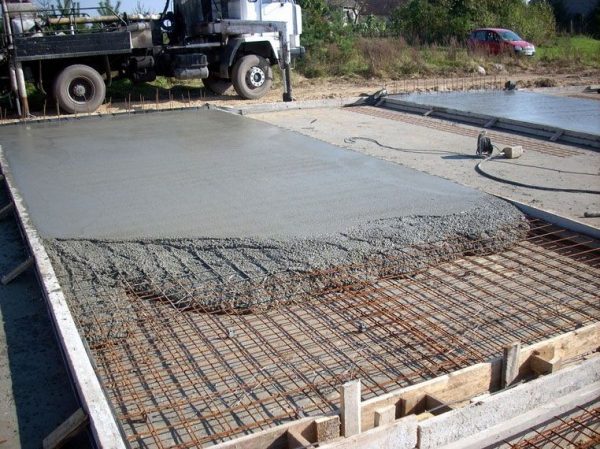

Заливка монолитной плиты

Заливка монолитной плиты

1. После завершения всех работ, производится заливка монолитной плиты. Как правило, для заливки используют бетон марки М350-М450, с показателем влажности минимум W6. Обычно, бетонный раствор, подается по лотку из миксера. Начинают заливку, с дальней краёв основания. Заливку целесообразно выполнять несколькими человек. Один, распределяет бетонную смесь. Другой – распределяет и утрамбовывает раствор, с помощью специального глубинного вибратора. Такой подход, обеспечивает качественное проникновение бетона, во все участки монолитной фундамент-плиты.
2. Далее, когда процесс заливки и утрамбовки завершён, бетонной площадке, необходимо дать сутки, схватиться. После, вдоволь пролить, фундамент-плиту, водой. Если, строительство плиточного фундамента своими руками, происходит в знойный период времени, необходимо основание накрыть плотной полиэтиленовой пленкой. Такая забота, позволит уменьшить скорость исхода влаги, а значит, предотвратит несанкционированные трещины и иные повреждения поверхности основы.

Основание для фундаментной плиты

Точные сроки формирования фундамента, сложно спрогнозировать. Как показывает практика, если суточная температура воздуха не опускается ниже 20 градусов, то основа будет готова, примерно, через 10 суток. Если в сутки не более 10 градусов тепла, то ждать пригодность фундамента к эксплуатации, придется около 20 суток. Когда-же, бетонное основание будет готово и наберет не менее 70% прочности, можно продолжить строительные работы и начать возведение стен.

P.S. Отдавая предпочтение плитному, монолитному фундаменту, вы гарантируете, надежную и практичную основу, любому капитальному строению. И не важно, одноэтажное или двухэтажное оно. Но помните, монолитный фундамент-плита, требует к себе должного внимания. Особенно, при его формировании. Обязательно соблюдайте все пункты, правила и нормы, строительных работ. Используйте только качественные строй-материалы. И если все монтажные действия выполнены профессионально, то дом Ваш, простоит не одно столетие!

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Мастер — универсал. Занимается внутренними и фасадными отделочными работами всех видов: малярка, штукатурка, оклейка обоев, все виды плиточных работ, а также строительством загородных домов и растениеводством.

Особенности проектирования плитного фундамента

Проектирование плит существенно отличается от методов разработки других видов фундаментов. Здесь инженеры также учитывают все основные параметры грунта и все нагрузки (массу конструкций, эксплуатационный вес, снеговое давление). СП  никто не отменял.

Однако плитный фундамент необходимо рассматривать как единую, совместно работающую конструкцию «плита-надфундаментная часть». Поэтому в данном случае отдельное внимание уделяется детальному изучению конкретных узлов здания и несущей конструкции в целом, создаются и просчитываются чертежи дома с указанием эпюр распределения нагрузок, их направления.

Вся проблема заключается в сложности грамотного моделирования изгибающих нагрузок, возможных кренов, которые плита испытывает, и, соответственно, рассчитать её толщину, конфигурацию, потребность в армировании, в том числе и локальном. Наиболее эффективно конструирование фундаментных плит выполняется с применением специальных вычислительных комплексов, которые выдают очень подробные рабочие чертежи. Именно поэтому мы рекомендуем заказать расчёт фундаментной плиты в профильной организации, стоимость такой работы будет составлять от 5 до 10 тысяч рублей.

Наибольшее распространение получили плиты толщиной от 20 до 40 см, при этом очень интересна одна деталь: большинство расчётов показывает, что для одного и того же дома можно использовать различную толщину плиты, если правильно манипулировать процентом армирования.

Например, сплошной фундамент для какого-то абстрактного здания. При 20 сантиметрах — необходимо производить локальное «доармирование» особо нагруженных зон и не ошибиться в расчётах, при 25 сантиметрах — каркас можно вязать равномерно, особо не рискуя. А вот 30-сантиметровая плита, если сравнивать с конструкцией в 25 см, сэкономить на арматуре не позволит, зато бетона на неё пойдёт намного больше.

Исключительно грамотный расчёт позволяет лить плиты даже толщиной 15–18 см.

Заметим, что значительно усилить сопротивляемость плиты продавливанию, при этом снизить её общую толщину (читай материалоемкость) можно, делая локальные утолщения фундамента в зоне углов, стыка несущих стен, по всему периметру, под колонами. Такие усиленные плиты часто называют «американскими», в сечении они выглядят, как призма.

Плитный фундамент по площади не может быть меньше дома, должны учитываться все консольные участки. Например, если здание будет облицовываться кирпичом или другими тяжёлыми материалами, то плиту необходимо закладывать больших размеров, чтобы обеспечить опорную площадь для облицовки.

Особенности возведения фундаментной плиты

Для прочного основания необходимо применять прочную арматурную сетку.

Чтобы возвести основание высокого качества, следует применять прочную арматурную сетку и бетонный раствор. Плитное основание рекомендуют применять для сооружений с низкими полами к уровню земли. Бетонное покрытие будет надежным и долговечным, если соблюдать пропорции приготовления строительной смеси и придерживаться правил при заливке раствора. Нарушается прочность конструкций из-за ошибок, допущенных в технологическом процессе возведения построек.

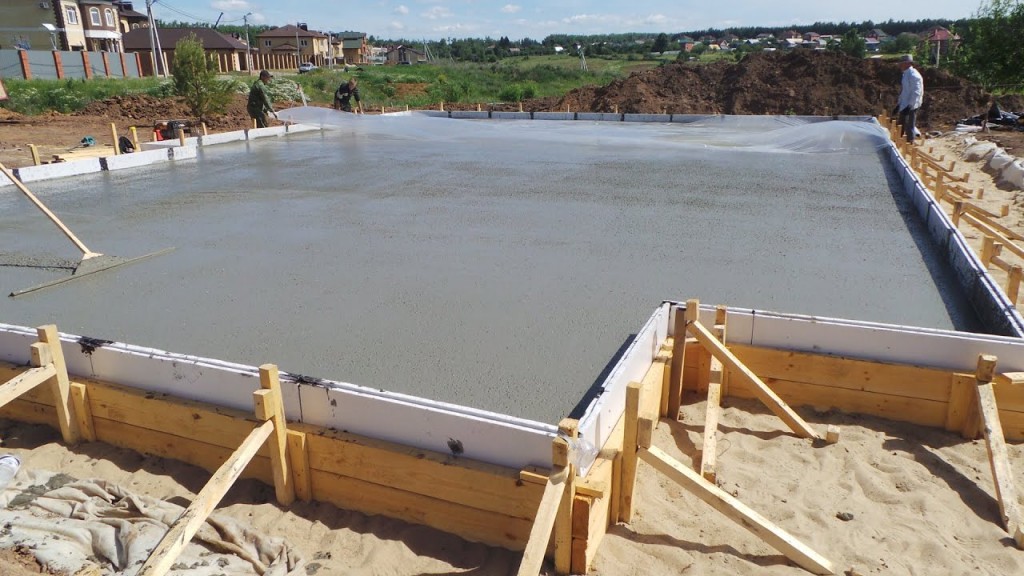

Бетонирование монолитного фундамента

Бетон необходимо заливать равномерно не оставляя при этом никаких пустых мест (в дальнейшем такие недоработки могут стать причиной быстрого разрушения фундамента). Для уплотнения бетона используют вибромашину.

Процесс достаточно простой и ничем особенным не отличается. После того как бетон был залит его необходимо оставить на один день, после чего увлажнить его (чтобы не трескался и не разрушался).

Примечание: Перед началом следующей фазы строительства (возведение дома) не забудьте покрыть фундамент пленкой из полиэтилена, чтобы уберечь его от низкой температуры.

На этом создание монолитного фундамента своими руками полностью завершено и можно свободно приступать к строительству дома.

Разновидности плитных фундаментов

Современный рынок предлагает несколько вариантов. Ознакомьтесь с каждым из них, чтобы выбрать оптимальный вариант для себя.

Монолитно-плоский

Это железобетонная плита, максимально простая в плане устройства конструкции.

Имеет 3 слоя: пенополистирол, заливка, засыпка. Наиболее распространена такая система на Аляске и в Канаде.

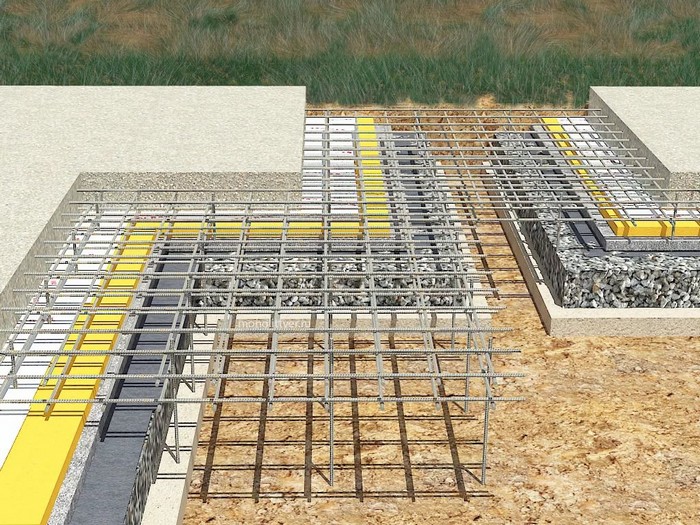

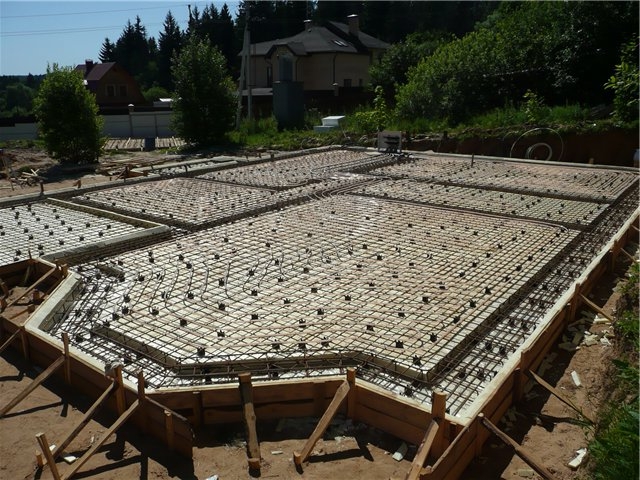

Ребра жесткости

Здесь выделяют 2 подвида, исходя из направления элементов:

• Вниз. Фундаментная монолитная плита помещается на ленту и отвечает за придание жесткости.

• Вверх. Лента повторяет форму несущих стен. Ребра при этом образовывают нулевой этаж, их обязательно нужно утеплять. В утеплители может осуществляться прокладка коммуникаций.

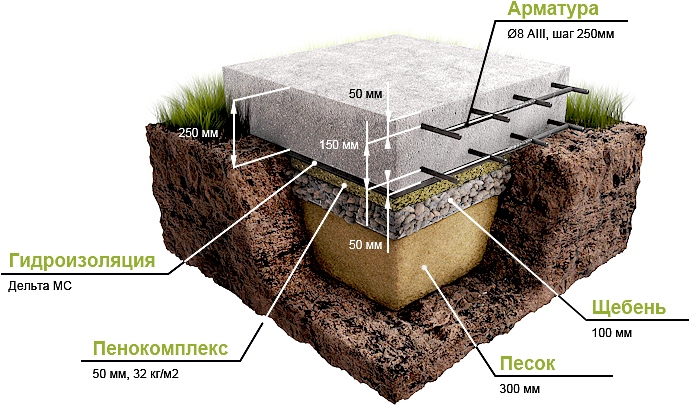

Монолитный фундамент: схема устройства

• Уплотнённое дно подготовленного котлована.
• Подушка – делается посредством утрамбовки равномерно засыпанного песка или щебня вперемешку с песком. Этот слой служит амортизатором, гасящим колебательные процессы грунта и уменьшающим силу нагрузок воздействующих снизу на плиту.
• Геотекстиль – предохраняет подушку от размытия при паводках и излишнем увлажнении почвы. Рекомендуется укладывать его и слоями – на дно утрамбованного котлована, между слоями песка и щебня, и поверх них.
• Бетонная “подстилка” – представляет собой тонкий слой бетона, основной целью которого является выравнивание. Благодаря ему получается качественно гидроизолировать основание и установить армирующий каркас. Этот слой является немаловажным, так как позволяет получить ровную поверхность, необходимую как для дальнейшей заливки бетоном и что самое главное для соблюдения пропорций плиты, от чего будет зависеть её надёжность.
• Гидроизоляция – служит предохраняющим слоем бетонной плиты от негативного воздействия влаги, проникающей с нижнего слоя грунта. Как правило, её делают многослойной, используя рубероид.
• Бетонная плита – толщина которой зависит от предполагаемых нагрузок на неё со стороны здания.
• Каркас из арматуры – чаще всего применяется двухуровневые арматурные решетки, скрепление между собой которых происходит при помощи проволоки. Этот слой служит для увеличения прочности, что необходимо при воздействующих сил по принципу растяжение-сжатие.

Это обобщённая схема основания состоящего из монолитной бетонной плиты. Этот вариант является самым распространённым и простым в исполнении. Здесь соблюдается равномерная толщина по всей поверхности. Имеются и недостатки, среди которых – не защищенность нижней части стены от негативного воздействия влаги, скапливающейся в грунте Но в зависимости от функционального предназначения различают несколько видов плит.

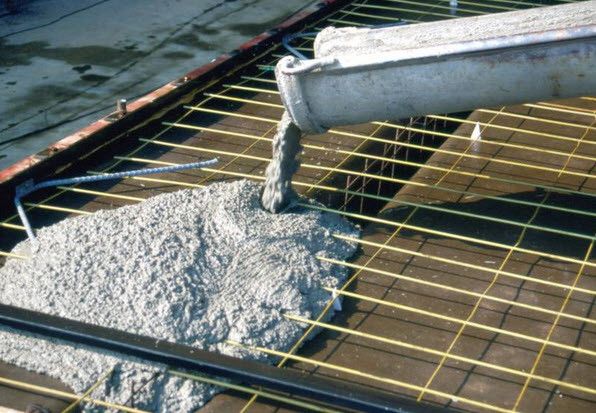

Укладка бетонной смеси в опалубку

Перед наполнением опалубки необходимо правильно приготовить бетон либо заказать доставку миксерами от надежного производителя. Для монолитной фундаментной плиты бетонная смесь должна удовлетворять следующим параметрам:

• плотность – 1,8 – 2,5 т/м³;
• марка – М100 и выше;
• класс – от В7,5.

Для этих целей отлично подходит товарный бетон с характеристиками 196 кг/см², W4, F100, П3. Он обладает достаточной подвижностью для распределения в опалубке, выдерживает 100 сезонных циклов, не пропускает воду при давлении 4 бара.

При замерзании водяные капли внутри смеси увеличиваются на 9%, внутренние напряжения превышают прочность плиты многократно. Морозостойкость материала целиком зависит от наличия резервных пор в структуре бетона. При замерзании часть влаги заполняет их, предотвращая трещинообразование.

Поэтому при изготовлении смеси своими руками необходимо обеспечить морозостойкость F75 – F150 для регионов с зимними температурами ниже -20 – -40 градусов, соответственно. Этим условиям соответствует технология приготовления товарного бетона БГС B20 (M250), БГС B15 (M200). Для экономичного расхода цемента с учетом грунтовых условий, технологии строительства следует выбирать:

• M350 – M400 – для монолитных, кирпичных зданий на пучинистых, слабопучинистых почвах, соответственно;
• M300 – M350 – для построек из керамзито-, пенно-, газобетона;
• M250 – M300 – для бревенчатых, брусовых срубов;
• M200 – M250 – для щитовых, каркасных домов.

Для бетонной подготовки (неармированная подушка под плитой) рекомендованы пропорции 6/3/1 (щебень, песок, цемент, соответственно). Для заливки плиты пропорции меняются 3/1,5/1.

Перед укладкой бетона в опалубку арматура не должна иметь отслаивающейся ржавчины, грязи, масляных пятен.

Монтаж монолитного фундамента: пошаговая инструкция

Технология строительства любого фундамента предусматривает подготовительный этап:

• проводятся изыскательские работы, разрабатывается проект;
• для строительства монолитного фундамента необходимо подготовить участок.

Когда определен характер грунта, установлены уровни промерзания и залегания грунтовых вод, можно приступать к расчистке участка. Необходимо подготовить проезд для спецтехники, при создании монолитного фундамента своими руками подготовку котлована лучше механизировать.

Разметка

Периметр будущего фундамента намечают с помощью колышков и шнурки (веревку выбирают эластичную, не впитывающую воду). Контур намечают по углам. Перпендикулярность проверяется строительным угольником.

Необходимо правильно произвести разметку будущего фундамента

Обустройство котлована

Перед рытьем котлована полностью удаляется плодородный слой, в грунте не должно быть растительных остатков. Глубина выемки грунта определяется с учетом толщины песчаной подушки и монолитного слоя бетона, он должен быть выше уровня земли не менее 10 см. Фундамент для частного дома с цокольным этажом делается ниже уровня земли, глубина котлована соответствует проектной.

Дно и стенки уплотняют, выравнивают по уровню, затем устилают геотекстилем. Листы укладывают внахлест, чтобы обеспечить изоляцию песчаной подушки от почвы. Стыки рекомендуют проклеивать влагостойкой лентой, чтобы материал не расползался под весом песчано-гравийной смеси.

Геотекстиль необходим для гидроизоляции подушки от почвы

Формирование песчаной подушки

Песок или песчано-гравийная смесь засыпается в несколько этапов, каждый слой заполняет весь котлован, увлажняется, трамбуется для уменьшения количества пустот. Чтобы бетон не намокал, поверх песка укладывают слой полимера. Влагостойкая мембрана снижает риск растрескивания, бетонный монолит сохранит прочность. Мембранная пленка укладывается внахлест так, чтобы по порам вода уходила наружу. Мембраной укрывают с нахлестом на конструкцию опалубки.

Дренаж

Прежде, чем залить монолитный фундамент, стоит подумать об отведении дождевых и талых стоков. Параллельно с обустройством песчаной подушки делается дренажная система. С отступом от периметра по всей длине роется траншея глубиной до 80 см, делается песчаная или гравийная подушка высотой 10–20 см в зависимости от влажности почвы на участке, укладывается геотекстиль, затем перфорированные трубы. Необходимо предусмотреть наклон для стока воды. Дренажный канал монтируют в единую систему, предусматривают ливневку или открытый слив стоков. Сверху на трубу укладывают щебень, затем слой дерновой земли.

Дренаж необходим для отведения дождевой и талой воды

Возведение опалубки

Для заливки бетона необходима опалубка. Конструкцию делают из необрезных досок или фанеры (если планируется съемная опалубка). Конструкцию усиливают с внешней стороны раскосами, чтобы дерево выдержало натиск бетона.

Опалубка должна выдержать вес бетона

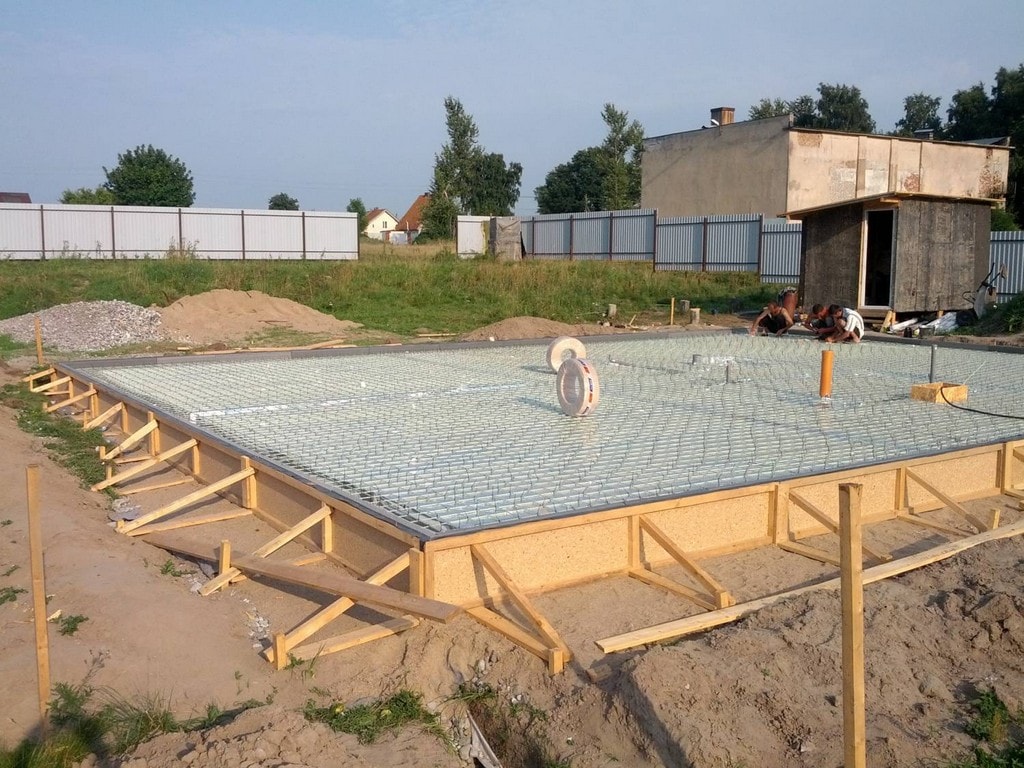

Формирование железобетона

Бетонный слой необходимо армировать. Сначала делают цементную стяжку, затем приступают к гидроизоляции и утеплению основания со всех сторон. При утеплении листы пенополистрола укладываются в два слоя со смещением на стыках. Следующая операция – создание армирующего каркаса. Капитальный фундамент для дома усиливают готовой сварной сеткой или прутьями, связывая их вязальной проволокой. Когда каркас готов, приступают к прокладке коммуникаций. После этого производится заливка бетона.

Армирующий каркас делается для прочности конструкции

Плитный фундамент своими руками: Пошаговая инструкция для дома и бани +Фото

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

Плюсы при строительстве

1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом, вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
2. Если вы вдруг захотите перенести  каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай, которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним.

Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол).

Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Подготовка каркаса перед заливкой бетона

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.

Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

• Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• это интернет-гипермаркет строительных и отделочных материалов!
• предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•   – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
•  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Общие требования

Заливают бетонную смесь в опалубку или траншею после подготовки подушки и монтажа армирующего каркаса. Если вы хотите знать, как правильно залить фундамент под дом своими руками, внимательно изучите порядок действий:

1. Первым делом проверяется консистенция бетонной смеси. Если она успела загустеть, ее разбавляют водой и повторно перемешивают до полной однородности.
2. В процессе заливки смесь необходимо утрамбовывать. Если этого не сделать, внутри монолита образуются воздушные полости. Застывший с таким дефектом бетон будет реагировать на резкие перепады температур трещинами и разрушениями. Естественно, от такого фундамента ждать необходимой прочности не стоит.

Лучше всего заливать бетон в опалубку (как сделать опалубку для фундамента правильно) за один прием. Для крупных строительных компаний это не проблема, потому что они полностью оснащены спецтехникой.

Другая картина наблюдается в частном строительстве: миксеров и бетононасосов у застройщиков нет, да и подъездные пути для тяжелой техники не всегда можно организовать. В таком случае остается один выход – заливка фундамента частями.

Такой способ допускается, однако требуется соблюдение некоторых правил:

• между заливкой отдельных партий смеси в опалубку временной отрезок не должен превышать 2-х часов в теплую погоду или 4-х – в межсезонье. В таком случае швы между слоями не успевают образовываться, следовательно, прочность конструкции не пострадает;
• если намечается более долгий перерыв в работе, его придется продлить на двое – трое суток. За это время залитая порция бетона затвердеет, и нагрузка от следующей к появлению микротрещин в монолите не приведет.

После большого перерыва поверхность уже залитого бетона очищается от пыли, влаги и грязи и зачищается металлической щеткой. Это делается для обеспечения хорошего сцепления шва.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках . В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными , что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа.

Нельзя допускать, чтобы в бетонную заливку попадал грунт. Это приводит к существенному уменьшению прочности фундаментной системы и способствует появлению трещин.

Армирование

Для изготовления арматурной сетки лучше всего использовать готовую металлическую сварную сетку. Тонкость проволоки в ней должна быть не менее 6 мм, а размеры ячеек не меньше 100 мм. Работать с такой сеткой очень удобно, уложив ее готовыми листами, внахлест друг на друга.

Если у вас есть металлические прутья диаметром более 8 мм, обрезки старых труб, арматура и тому подобные материалы, то можно армирование из них.

Весь этот металл укладывается на поверхность щебня и связывается между собой вязальной проволокой.

После того, как вы закончите армирование, следует установить маяки. Они точно укажут вам верхний уровень площадки или дорожки при заливке бетона и выполнении стяжки.

Вязка арматуры своими руками.
