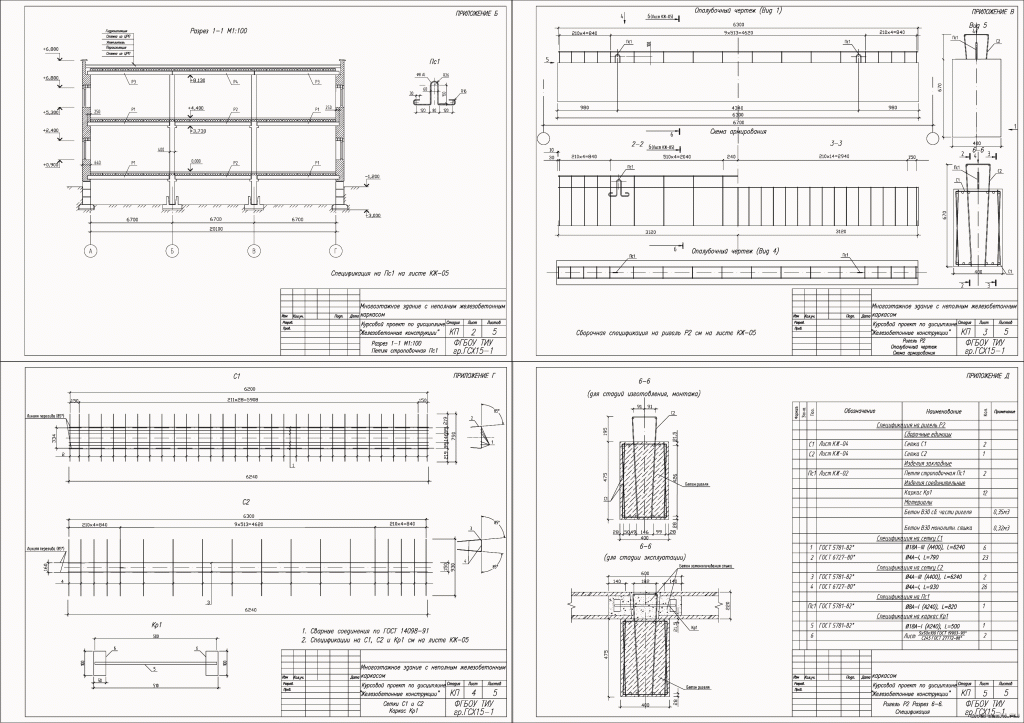

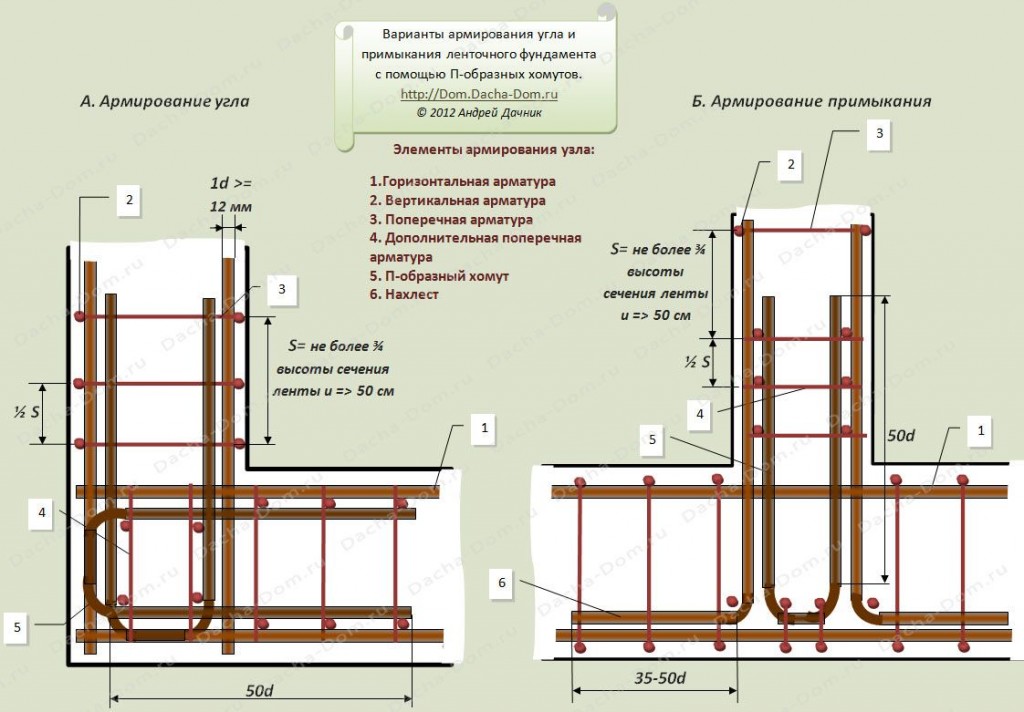

Армирование ленточного фундамента по чертежам

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Виды монолитных фундаментов

Конструкция бетонной плиты, в которую монтируют армированную сталь, является одной из самых прочных, способной выдержать вес не только маленьких сооружений, но и высотных домов. Монолитная плита имеет несколько разновидностей:

1. Ленточная. Для данной разновидности характерна большая протяженность, что позволяет зданию распределять нагрузку на основание максимально равномерно. Ему присуща универсальность, с его помощью очень просто добиться любой желаемой формы, даже в случае с самыми разнообразными и необычными архитектурными решениями. Монтаж его достаточно прост.
2. Монолитная. В некоторых источниках можно встретить название разновидности такого фундамента – «плавающая плита». Такая разновидность устойчива к ещё большим нагрузкам, чем предыдущая. Представлена сплошным массивом из железобетона. Единственное, что стоит учитывать, возводя данную разновидность – это большой расход материала, ведь по технологии строительства необходимо залить всю площадь, отведенную под фундамент, а не только его периметр.
3. Столбчатая. Такую разновидность возводят на твердом грунте, поскольку она нуждается в прочной опоре на глубине залегания столбов. Используют данную разновидность для конструирования оснований для легких зданий. Это связано со способностью выдерживать не такие большие нагрузки, как предыдущие виды монолитного фундамента. Площадь конструкции достаточно маленькая.
4. Свайная. Эта разновидность имеет сходство с предыдущей, но используют ее на участках с прочными грунтами (которые залегают существенно глубже мягкого). Хорошо подходит данная разновидность для применения на местности с неровным ландшафтом и с высоким расположением уровня грунтовых вод.
5. С ростверком. Разновидность монолитного фундамента, оснащенная балкой или плитой, необходимой для соединения свай. Изготовление ростверка проводят вместе со сваями. После монтажа и заливки основания все элементы превращаются в единую монолитную конструкцию. Применяют в основном на холмистых местностях или там, где строительство ленточного фундамента требует больших затрат и необходимости использования большого количества железобетона.

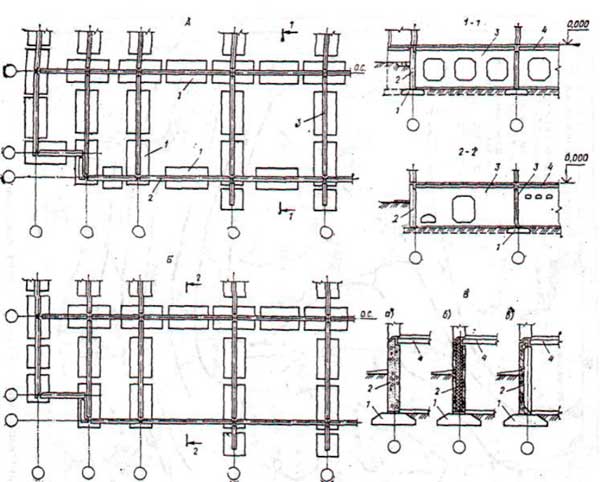

Из чего состоит сборный фундамент

Так как он сборный, то его нужно из чего-то собирать. Что служит в качестве костяка такого фундамента? Можно отметить два основных типа элементов:

Обратите внимание! Стандартный вес одного элемента может превышать 300 кг. Как вы понимаете, своими руками укладку выполнить не получится. Блоки хороши тем, что имеют отличные характеристики. Не зря такие фундаменты используются для паркингов под землей, подвалов, жилых домов и технических зданий. ФБС (Фундаментный Блок Стеновой) прочный и надежный. Вам не стоит переживать, что через пару лет основание даст сбой.

Строительные работы до начала процесса

Перед началом армирования необходимо сделать чертеж фундамента. Он должен подпирать внешние стены и несущие внутренние перегородки. После производится расчет арматурного каркаса.

Перед непосредственным началом строительных работ по вязке скелета необходимо:

1. Выкопать траншею – согласно расположению и размерам чертежа.
2. Собрать опалубку внутри траншеи из подходящих материалов.
3. Организовать песчаную подушку в качестве подложки для равномерности распределения бетона.

Что такое и для чего нужно армирование?

Армирование – это прокладывание прутьев из прочной стали вдоль ленты фундамента. Бетонный камень имеет большие показатели прочности в случае сжатия, но при нагрузке на разрывы он не настолько прочен.

Различные структуры грунта и особенности здания могут вызвать неравномерные нагрузки, что приводит к различным деформациям, в том числе и разрывам.

В результате разрывов фундамент может покрыться трещинами. А любая из них может привести к разрушению дома.

Для укрепления конструкции и компенсации этого недостатка и нужно армировать фундамент ленточного типа. Стальная арматура, которую размещают внутри бетона, помогает устранить его растяжение, делая его прочным и устойчивым к температурным перепадам и большому весу.

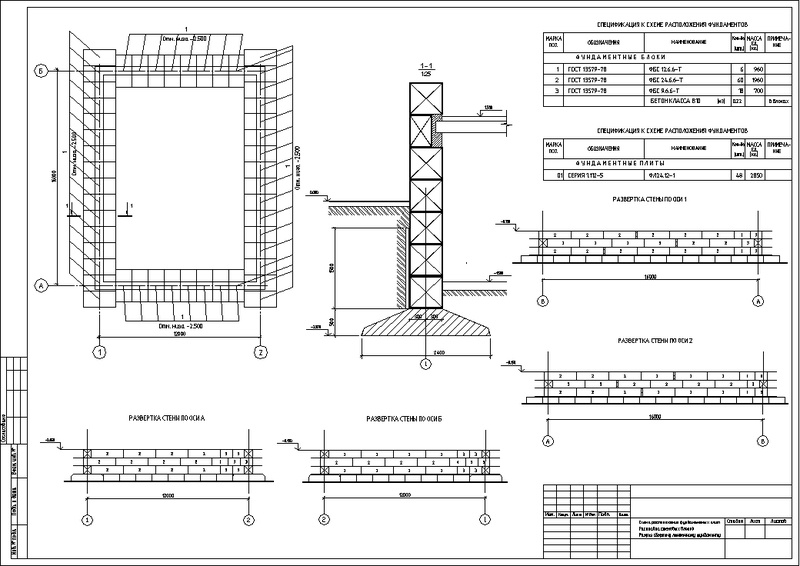

Из чего состоит сборный фундамент

Так как он сборный, то его нужно из чего-то собирать. Что служит в качестве костяка такого фундамента? Можно отметить два основных типа элементов:

Обратите внимание! Стандартный вес одного элемента может превышать 300 кг. Как вы понимаете, своими руками укладку выполнить не получится.

Блоки хороши тем, что имеют отличные характеристики. Не зря такие фундаменты используются для паркингов под землей, подвалов, жилых домов и технических зданий. ФБС (Фундаментный Блок Стеновой) прочный и надежный. Вам не стоит переживать, что через пару лет основание даст сбой.

Как правильно выбрать арматуру для фундамента?

Если арматуру для ленточного фундамента вы приобретаете, то обратите внимание на ее обозначение:

• Индекс С говорит о том, арматурный прокат – свариваемый.
• Индекс К – означает, что арматуру стойка против коррозионного растрескивания, которое может возникнуть под напряжением.

Если нет одного из этих индексов, значит, арматура для фундамента не подходит.

К слову, для сварки каркасов из стержней 12 мм диаметром ввиду трудоемкости процесса электродуговая сварка не применяется – тем более что стержни так легко пережечь. Неприменима дуговая сварка и для арматуры класса А-III, 35ГС.

Величина нахлестка — это 30 диаметров арматуры. Причем она должна быть установлена так, чтобы совсем не касаться опалубки – это расстояние между плоскостью опалубки и арматуры называется защитным слоем. Именно он предохраняет ее от температурных и атмосферных воздействий и коррозии.

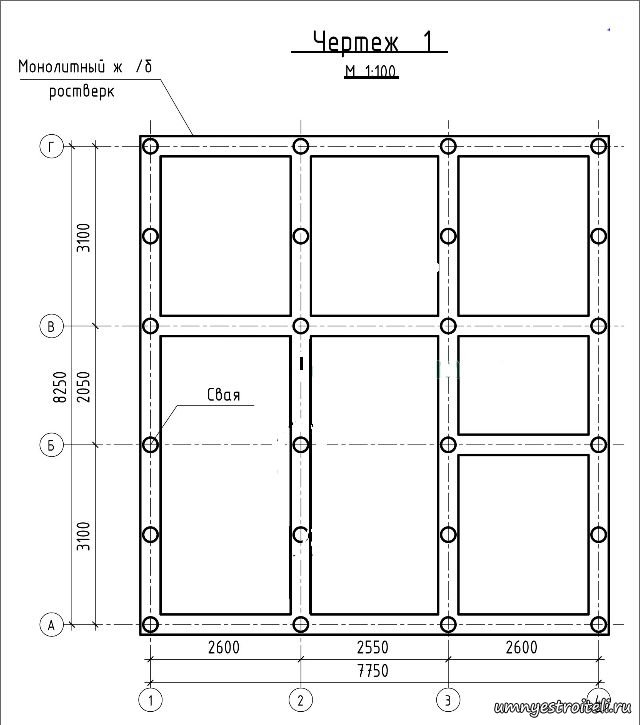

Армирование свайного фундамента

Схема армирования свай

Свайный фундамент состоит из вертикальных стержней (свай), заглубленных в грунте и служащих опорой для остальных элементов строения. По типу конструкции сваи бывают:

• заливные сваи, когда в подготовленные в грунте скважины заливается бетон;
• забивные сваи — готовые столбы из железобетона забиваются в землю специальной машиной;
• винтовые сваи из металла, имеющие форму винта или самореза, просто вворачиваются в грунт.

Из всех перечисленных нас интересуют сваи первого типа — заливные. Устраивают в такой последовательности:

• при помощи ручного или механизированного бура в грунте сверлят отверстие, глубина равняется длине будущей сваи плюс 15 — 20 см. на гравийную подушку;
• на дно скважины засыпают крупный песок или мелкий щебень (амортизирующая подушка) и трамбуют;
• готовят конструкцию из трёх или четырёх прутьев арматуры, которые соединяют между собой сваркой при помощи коротких отрезков и вязальной проволоки;

Арматурный каркас сваи

• над скважиной устраивают опалубку круглого или другого сечения до расчётной высоты сваи над грунтом;
• арматурную конструкцию погружают в скважину, а саму скважину вместе с возвышающейся опалубкой заливают бетоном;
• после отверждения бетона остатки арматуры обрезают, иногда оставляя отрезки небольшой длины, к которым при помощи сварки крепят опорные элементы.

Сечение свай

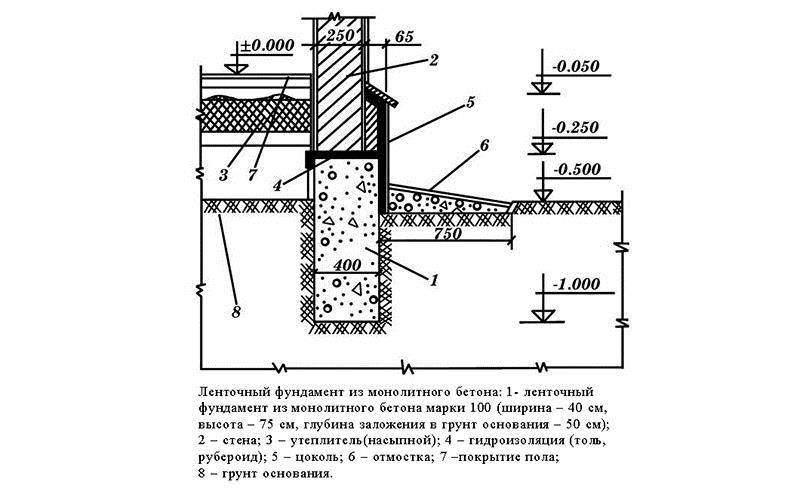

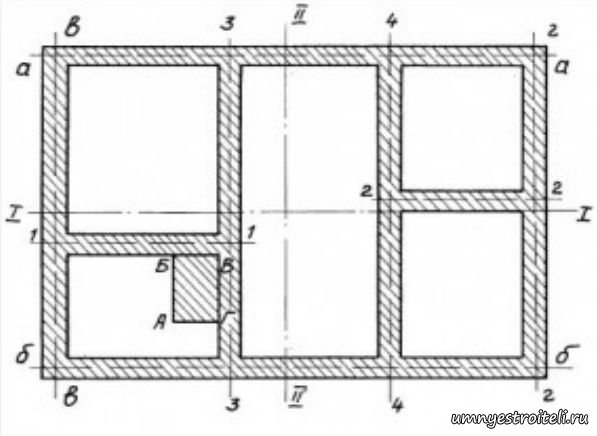

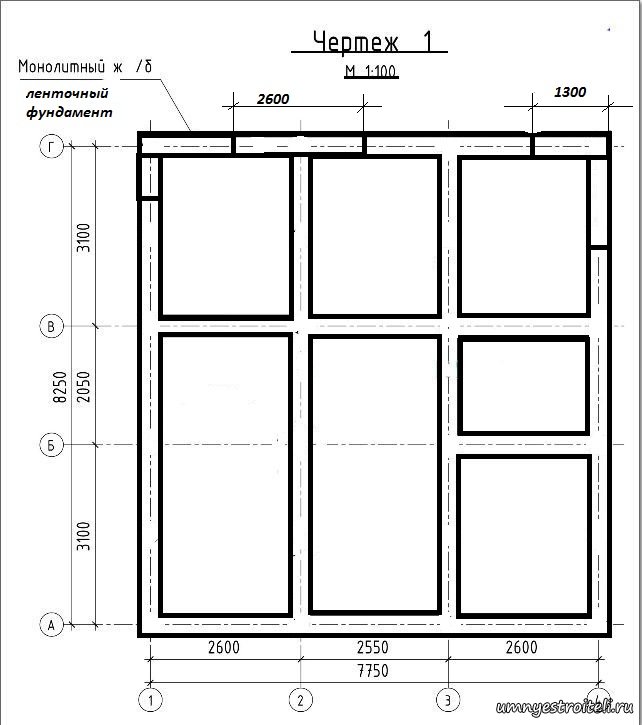

Особенности чертежа ленточного фундамента

Ленточное основание представляет собой бетонную ленту, которая проходит по всему периметру будущей постройки. Оно чаще всего используется в дачном строительстве, так как позволяет в короткий срок возвести фундамент на любом типе грунта. Такой тип фундамента является универсальным.

Ленточное основание может использоваться:

• для зданий из бетона кирпича и камня;
• для построек с тяжелым перекрытием (сборных железобетонных или монолитных, металлических);
• если участок состоит из разного типа грунта (например, одна часть — песок, а другая – пучинистые суглинки);
• если запланирован в здании цокольный этаж или подвальное помещение.

Ленточные фундаменты популярны среди частных домостроителей в силу своей технологической простоты исполнения

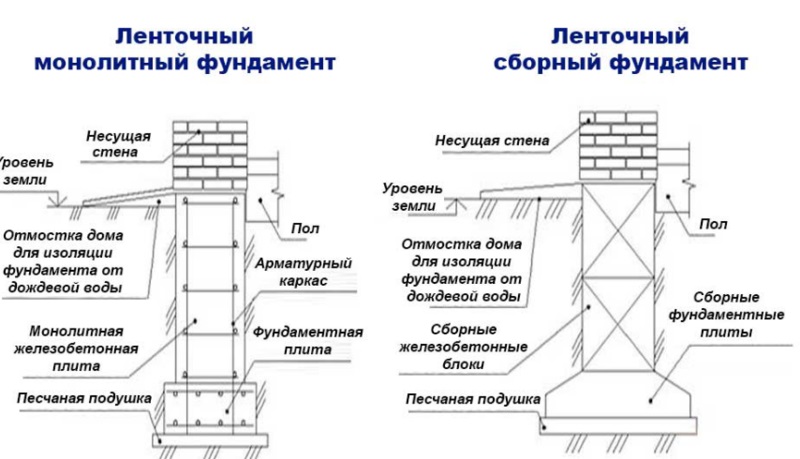

Ленточные фундаменты подразделяются на: сборные, монолитные, бутовые.

На этапе планирования необходимо правильно выбрать необходимые элементы для армировки и их количество. Поэтому рекомендуется составить подробный чертеж будущего фундамента с выбранной схемой. Если допустить ошибку на этапе проектирования (сэкономив строительный материал, неправильно спроектировав конструкцию, выполнив неточно чертеж), это может привести впоследствии к отрицательным последствиям.

Чаще всего сталкиваются с такими проблемами, возникающими из-за неправильно выполненного чертежа:

• перекос;
• недостаточное количество материала;
• деформации разного рода;
• неравномерные осадки;
• появление трещин и т.д.

Расчет количества элементов, правильно выполненный чертеж и следование ему на всех этапах позволит возвести прочную и долговечную конструкцию. Для того, чтобы выполнить расчет количества арматуры ленточного фундамента проще всего воспользоваться онлайн калькулятором или специальной программой.

 Выбираем тип фундамента

Чтобы строение было прочным и надежным, прослужило долго, не требуя постоянного ремонта, стоит тщательно подойти к выбору типа фундамента. Независимо от типа материала стен, долголетие и целостность здания зависит от правильно устроенного основания.

Делая выбор, следует оценить факторы, влияющие на надежность основания:

• тип грунта на месте строительства;
• глубина залегания грунтовых вод;
• нижний предел сезонного промерзания почвы;
• перепады высот на площади застройки;
• физические данные будущего дома: расчетный вес и площадь.

Почему важны все эти данные? Ответ прост – физика. Легкое здание на мощном фундаменте, пучинистые почвы выдавят наружу в период дождей или промерзания. Это произойдет, потому что почва будет увеличивать объем — а значит, сильнее оказывать давление на подземные стены строения.

Тип грунта

Важно понимать, что на тип фундамента огромное влияние оказывает вид почвы на участке застройки. Кроме разновидности основы, данный фактор влияет и на глубину заложения фундамента. Чтобы правильно рассчитать размер траншеи, следует определить тип грунта. В таблице описаны типы почв, виды грунта и глубина промерзания.

Данная условная градация принята для проверки прочности оснований зданий и сооружений:

Коэффициент морозной пучинистости выводится из данных по уровню влажности грунта и нахождения грунтовых вод на момент начала промерзания почвы.

Рельеф участка

Кроме того, при выборе основания важно учитывать ровность и степень однородности рельефа. Участки с небольшим уклоном, следует выровнять. Если такой возможности нет, то расчётной точкой для глубины заложения принимается нижний уровень участка.

Например: Согласно типового проекта под двухэтажный коттедж, планируется к устройству заглубленный ленточный фундамент высотой 1,8 м. Разница высот на участке застройки составляет 0,7 м. Таким образом, роется траншея глубиной 1,8 м на нижнем уровне и 2,5 м на высоте. При этом, низ траншеи должен иметь четкую линию горизонта исходя из нижней точки.

Ленточный фундамент на участке с небольшим уклоном

Если на участке наблюдаются большие высотные перепады, то ленточное основание устроить будет довольно сложно. В таких ситуациях выбирается либо смешанное основание, либо свайное.

Обратите внимание! Расчетные данные по весу здания, следует запросить у проектной организации. Самостоятельно производить вычисления габаритов основания, не имея строительного образования, не рекомендуется. Для приблизительного расчета можно воспользоваться онлайн калькулятором.

Бетонирование Т-образного фундамента

Большинство современных строителей бетонируют Т-образный фундамент совершенно так же, как сто лет назад: сооружают опалубку под опорную подошву (уширение), заливают раствор, снимают опалубку. Затем повторяют те же действия при заливке самой ленты фундамента.

Этот проверенный временем алгоритм безусловно хорош для крупных проектов, но не может быть наилучшим способом решения задачи в малом строительстве. Вы переплачиваете серьёзную сумму, когда заказываете небольшое количество бетона, а на малые проекты его обычно требуется совсем немного. Одновременное же бетонирование опорной подошвы и ленты фундамента позволяет вместо двух небольших партий раствора заказать одну стандартную.

Следует отметить, что раздельно бетонировать опорную подошву и ленту фундамента легче. Если подошва получилась недостаточно ровной, ошибки можно скорректировать во время возведения ленты фундамента. При одновременном же бетонировании сооружать опалубку нужно предельно аккуратно.

Рис. 1. Обноска и шнур. Правильно расположить опалубку для Т-образного фундамента помогут нити, натянутые между досками обноски. Сначала крепят длинную нить, затем перпендикулярно ей короткую, применяя правило треугольника 3-4-5. Поскольку натянутые нити нужны только как направляющие, располагать их на определённой высоте необязательно — важно, чтобы они находились на одном уровне по отношению друг к другу.

Устраивают опалубку так. Сначала устанавливают обноску, между которой натягивают шнуры, определяющие положение опорной подошвы (рис. 1). Затем устанавливают опалубку уширения. Опалубку ленты монтируют сверху с помощью металлических планок и скоб (рис. 2).

Рис. 2. Монтаж опалубки для бетонирования Т-образного фундамента

Опалубка должна быть разборной

При конструировании опалубки нельзя забывать о том, что её придётся снимать. Плохо продуманные соединения могут превратить процесс разборки опалубки в кошмар.

Здесь нужно учитывать всё: и то, с какой стороны (наружной или внутренней] легче демонтировать щиты, и как сделать стыковку их в углах, и стоит ли применять длинные доски или же лучше воспользоваться короткими и соединить их накладкой.

Бетонная подушка фундамента

Удержите бетон в опалубке

Еще одной сложностью при одновременном бетонировании опорной подошвы и ленты фундамента является распределение бетона в опалубке.

При бетонировании маленького фундамента для распределения раствора по периметру опалубки может потребоваться тачка, а для уплотнения бетона весьма полезен будет электрический вибратор. Он поможет избавиться от пустот и неравномерного распределения наполнителя в растворе. Однако следует считаться и с тем, что вибрация усиливает давление на опалубку, особенно у дна и по углам, что может привести к разрушению форм. Любой, кто занимался бетонированием, сталкивался с подобными проблемами на собственном опыте.

Однако главная проблема одновременного бетонирования — удержание бетонной массы на уровне верхнего края опалубки опорной подошвы. Обуздать этот подобный лаве поток запечатыванием верхнего проёма вам не удастся, поскольку в этом случае раствор оторвёт от земли всю опалубку (включая крепёжные элементы), оставив вас с бетонным месивом.

Поэтому ключевым моментом одновременного бетонирования является тщательный контроль за верхним срезом опалубки опорной подошвы во время укладки раствора и вибрации. Как только бетон начнёт переливаться через край, нужно переместиться в другую точку и дать бетону схватиться, прежде чем добавлять поверх него дополнительный слой.

Когда же вы вернётесь обратно, то вибратором нужно обработать обе заливки вместе, чтобы гарантировать хорошее сцепление отдельных слоёв, Делать это надо также очень осторожно, чтобы опалубка не поднялась.

Щит позволяет укладывать бетонную массу в опалубку без расплёскивания. Если помощника нет, подоприте щит и временно его зафиксируйте.

Очищайте опалубку, пока бетон не схватился. Опалубку можно снять быстрее, если не придётся откалывать застывший бетон для поиска крепежа. Ещё один способ быстрой разборки опалубки — использовать в конструкции формы короткие доски, соединяя их накладками.

Вставьте арматуру в одну из труб до места предполагаемого сгиба.

Пропустите пруток во вторую трубу.

Согните пруток под нужным углом.

Внешние углы опалубки легче разобрать. При разборке опалубки начинать следует с одного края и постепенно продвигаться к другому. Со стороны внутренних углов опалубку целесообразно конструировать так, чтобы разборку начинать с центральной секции. Тогда дальнейший демонтаж можно сделать в обе стороны.

Для уплотнения бетонной смеси используют вибратор, который позволяет избавиться от воздушных включений и устраняет рабочие швы между слоями бетонирования. Лучше использовать периодические погружения инструмента в бетон вместо постоянной вибрации, которая может привести к чрезмерному давлению на стенки опалубки и сделать консистенцию бетона слишком текучей.

Бетонирование Т-образного фундамента

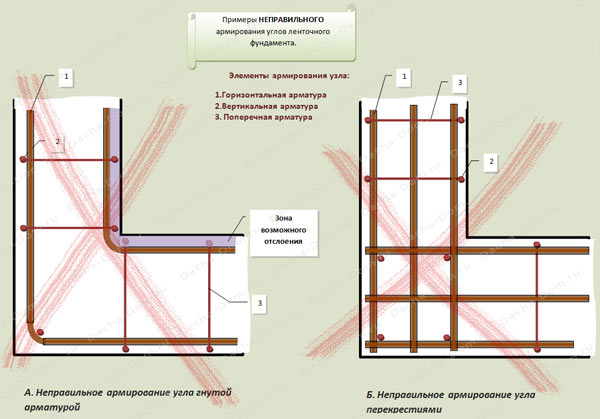

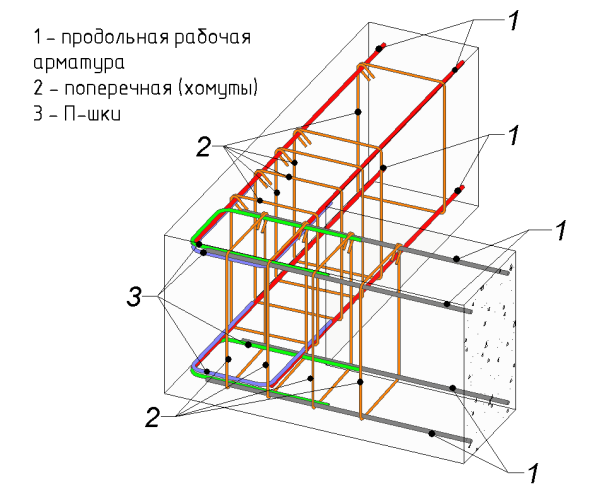

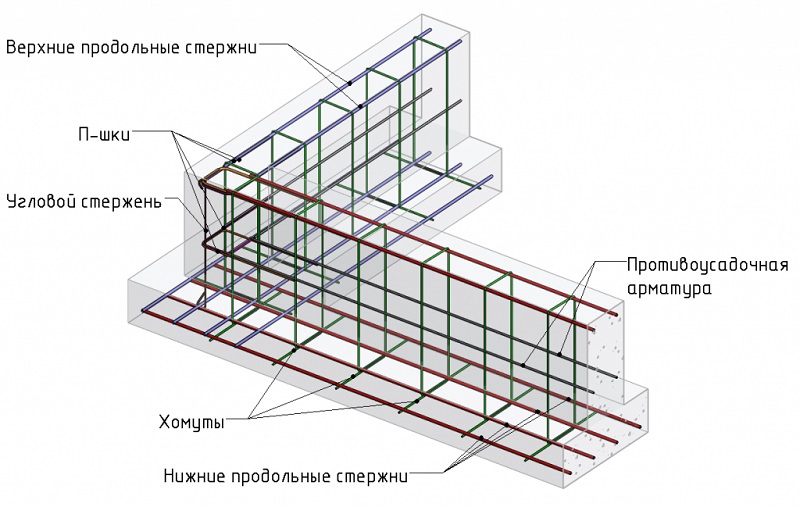

Как правильно армировать ленточный фундамент

Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.

Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.

Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.

Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.

Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.

Порядок работ по армированию фундамента столбчатого типа

Фундаменты подобного типа традиционно используются при строительстве домов из дерева и бетонных заборов. На первом этапе создается отверстие в грунте. Нужно учитывать, что габаритные размеры скважины должны быть больше размеров самого столбчатого фундамента. Дополнительное расстояние необходимо для размещения опалубки.

Арматурный каркас состоит их четырех прутьев арматуры, размещаемых вертикально, и нескольких продольных элементов, которыми вертикальные прутья перевязываются между собой. После создания отверстия в почве происходит засыпка песчаной подушки толщиной 150 мм и создание опалубки для будущих столбов. На следующем этапе создается арматурный каркас из 4-х прутьев, расположенных вертикально, и нескольких горизонтальных элементов. Соединение горизонтальных и вертикальных элементов выполняется вязальной проволокой. Расстояние между ними примерно 350-450 мм.

При создании столбчатого фундамента необходимо учитывать, что его глубина должна быть ниже уровня промерзания почвы для той местности, в которой ведется строительство. Расстояние между колоннами принимается в 1,5-2,0 метра. Диаметр арматуры – 10-12 мм.

Особенности устройства буронабивных свайных фундаментов

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

• При обустройстве буронабивного фундамента рекомендуется использование цемента с маркировкой не ниже М100. Причём для возведения строений из тяжёлых материалов, как, например, проект кирпичного здания или дом из газобетона, оптимальным будет использование цемента с маркировкой М400;
• При расчётах количества и точек расстановки свайных опор необходимо учитывать, что ростверк, независимо от его типа, не принимает участия в распределении нагрузки, а является лишь связующим элементом для укрепления общего фундамента;
• При устройстве армирующих каркасов необходимо использовать правило связывания арматуры либо выполнять приваривание прутов друг к другу, поскольку надёжность скрепления арматуры непосредственно влияет на надёжность будущего фундамента;
• Для устройства свайных опор необходимо устанавливать каркас из четырёх вертикальных прутов соответствующей толщины с горизонтальными перемычками не реже чем каждые 30 см.

Учитывая данные особенности, буронабивной фундамент будет иметь длительный срок службы.

Таким образом, качественный и надёжный фундамент на буронабивных сваях с ростверком во многих случаях является оптимальным решением при устройстве фундаментного основания для строительства различных типов зданий и сооружений как для частного, так и для промышленного использования. Технология его устройства проста и экономична, она позволяет выполнить весь комплекс работ своими руками без привлечения сторонних организаций и рабочих.

Определение степени заглубления.

Как уже было сказано, глубина траншеи для создания ленточного типа основания рассчитывается в зависимости от сферы применения опор. Сегодня пользуются популярностью 2 основных типа конструкций – глубоко- и мелкозаглубленные. После того, как вы определитесь, какому из вариантов стоит отдать предпочтение, должно быть сделано соответствующее обозначение на плане.

• Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
• На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента. Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.

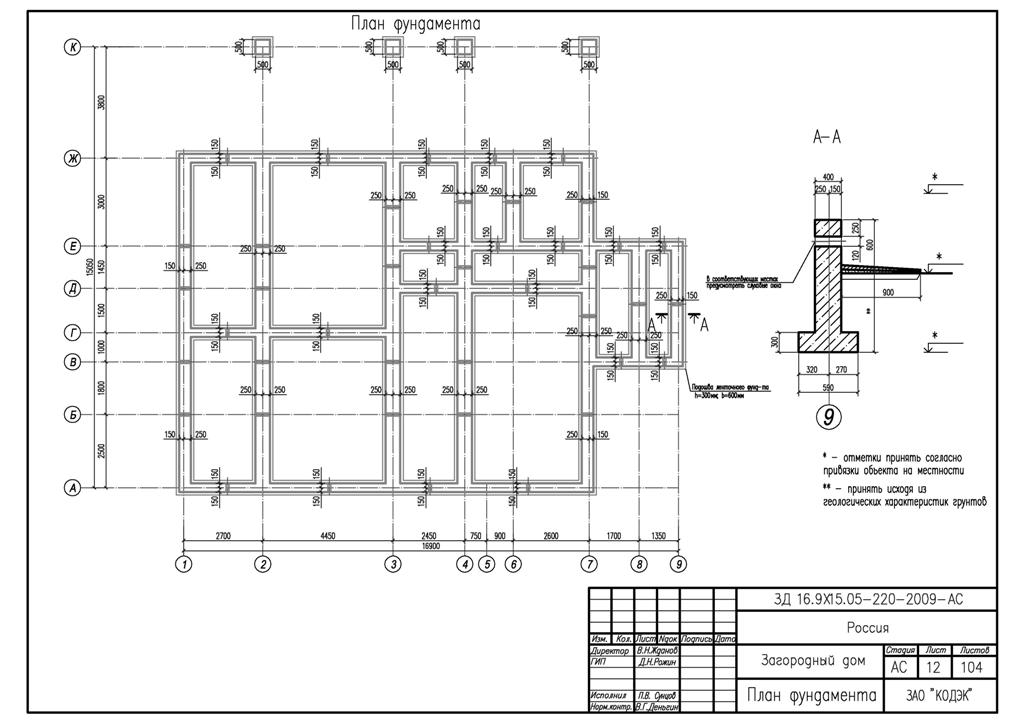

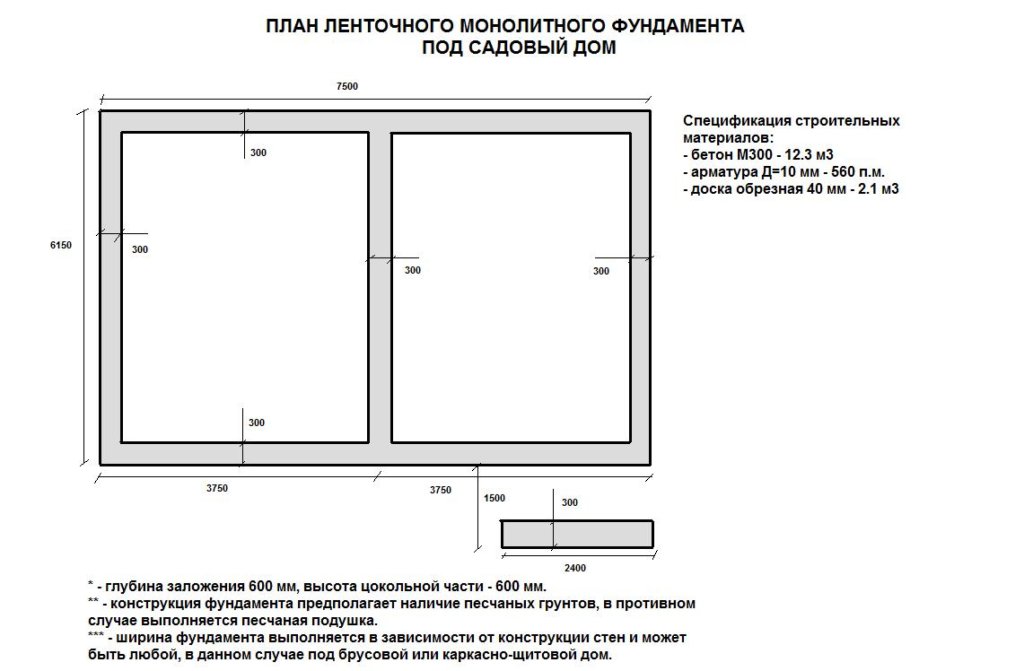

План армирования фундамента ленточного чертеж.

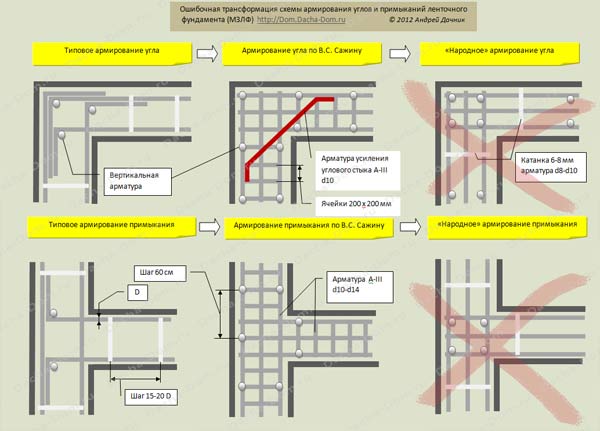

Дополнительный чертеж (сложное армирование).

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете).

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Определение степени заглубления

Как уже было сказано, глубина траншеи для создания ленточного типа основания рассчитывается в зависимости от сферы применения опор. Сегодня пользуются популярностью 2 основных типа конструкций – глубоко- и мелкозаглубленные. После того, как вы определитесь, какому из вариантов стоит отдать предпочтение, должно быть сделано соответствующее обозначение на плане.

• Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень конкретного региона.
• На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента. Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.

Подготовительные работы

Перед началом любых работ, необходимо расчистить территорию: удалить растительность и убрать мусор. По заранее выполненной разметке необходимо вырыть траншеи. Это можно сделать вручную или при помощи специальной техники. Для того, чтобы стены были ровные, рекомендуется установить опалубку. Каркас обычно устанавливают вместе с опалубкой. Затем заливают слоями раствор, проводят гидроизоляцию при помощи листов рубероида. При правильном соблюдении технологической последовательности срок эксплуатации ленточного фундамента составляет от 20 лет. Но рекомендуется каждые 10 лет выполнять ремонтные работы.
