Возведение фундамента на участке с уклоном

Устройство разных фундаментов на склоне участка

Современные строительные технологии позволяют возвести любой тип фундамента даже на крутом склоне, и они практически повторяют процесс строительства на ровном участке. Тип основания выбирается, исходя из крутизны склона. Это может быть ленточный, свайный, плитный, ступенчатый или столбчатый фундамент, но обязательно с ростверком.

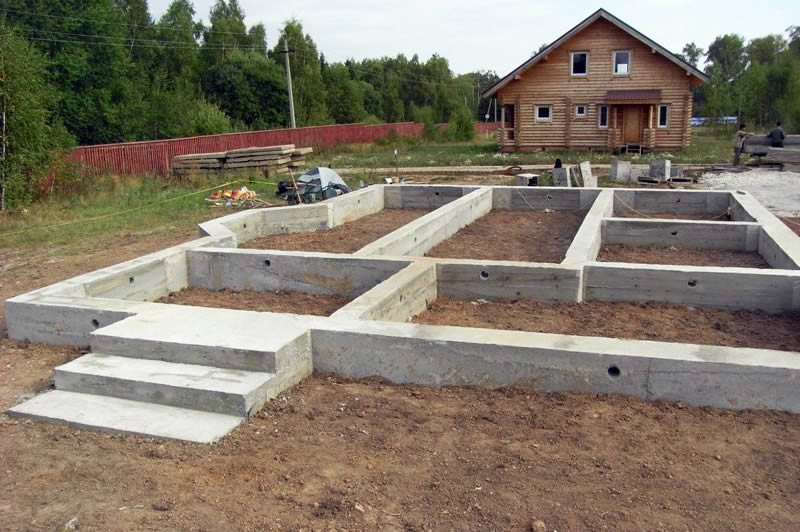

Ленточный фундамент заливают только на площадках с минимальным градусом уклона, или делают его ступенчатым. Остальные варианты можно рассчитать и реализовать для любой крутизны участка. Так, для столбчатой основы необходимо делать бетонную подушку для каждого столба, а свайные опоры – практически идеальное решение, так как глубина бурения скважины под сваю может быть любой. Стандартная свая имеет длину 6-8 метров, поэтому в горной местности это – самое оптимальноерешение.

Перед строительством разных основанийследует проверить устойчивость склона, которая определяется типом грунта. Безопасным для строительства дома для песчаных грунтов считается угол наклона 27-31°, а крупнообломочных и твердопластичных грунтов — 70°.Дренаж на наклонных участках обязателен – его обустраивают по стандартной схеме.

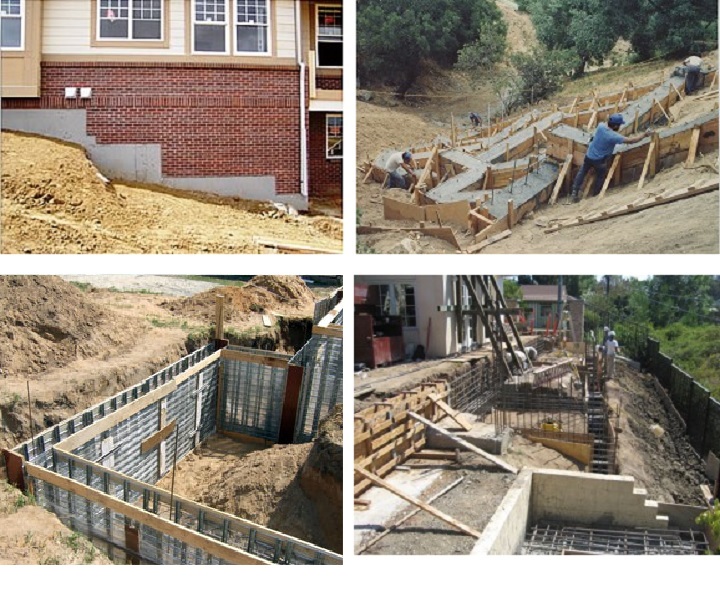

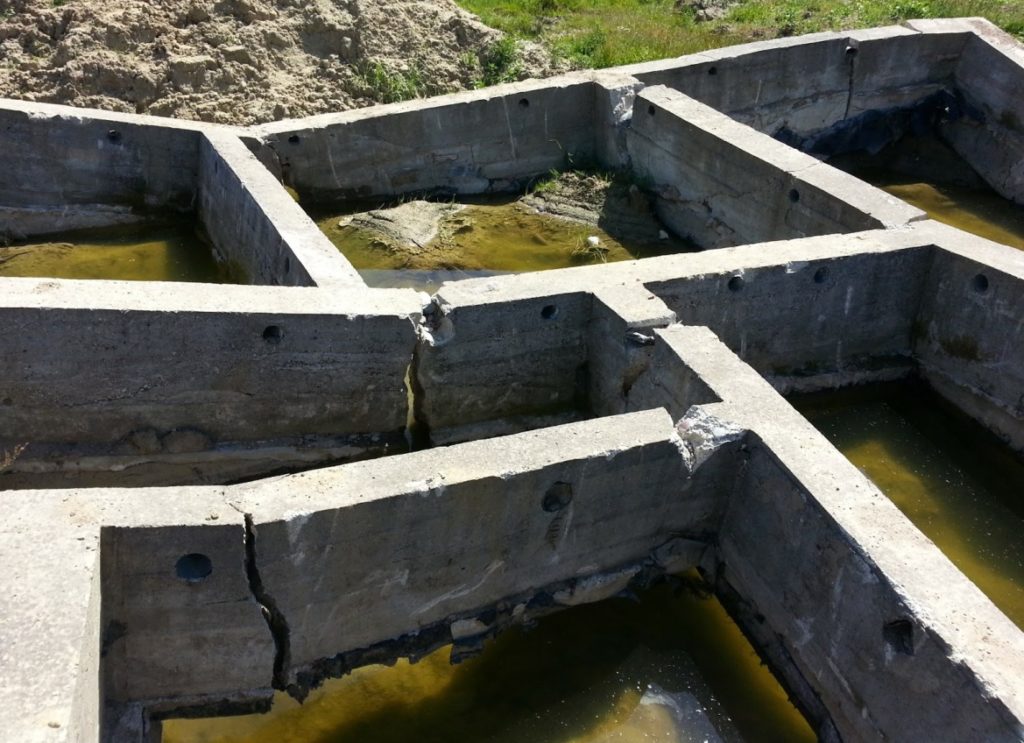

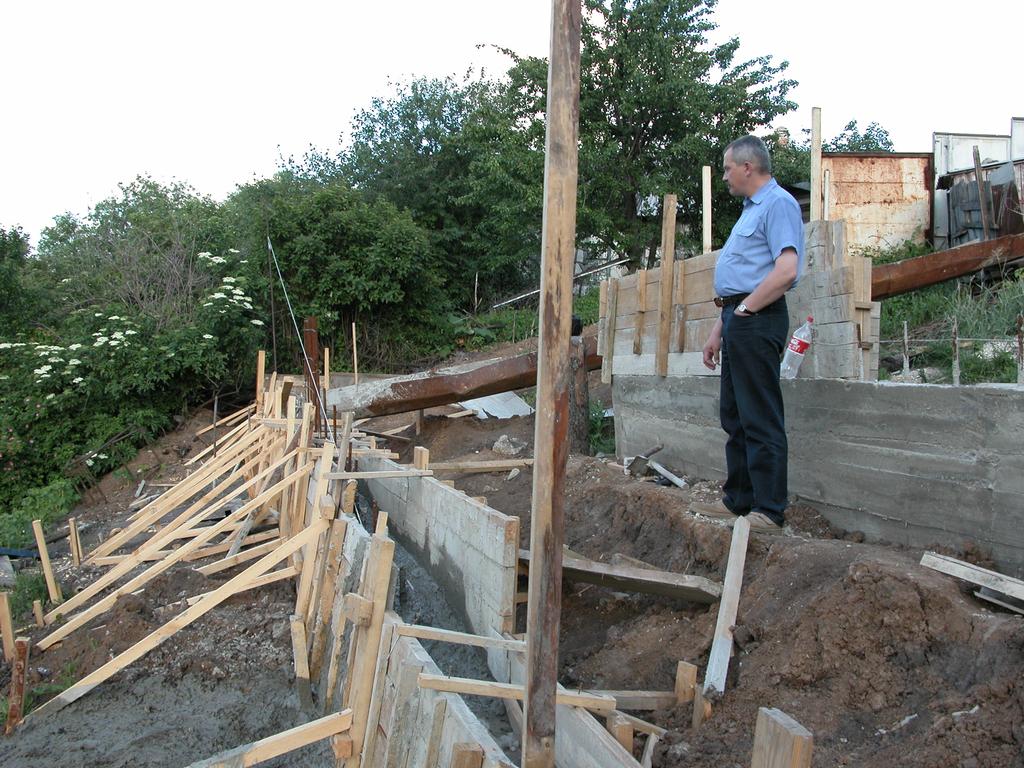

Ступенчатый фундамент – что это

Такое основание представлено конструкцией с несколькими выступами, заглубленными в землю. Его устраивают, чтобы преодолеть высотные перепады на отведенной под строительство территории. Такое основание применяется исключительно на бугристой местности.

Заложение ступенчатого основания представляет обустройство обычной железобетонной ленты, имеющей определенные изменения в виде одинаковых по уровню высоты ступеней.

Основными отличиями между ступенчатым и ленточным фундаментом, заливаемых на склоне, являются:

• котлован устраивается не горизонтально, а в виде ступеней. Данная мера дает возможность устраивать плавные переходы по высотам в любом месте;
• при выставлении опалубочной конструкции поперечные стенки устанавливаются на торцевых участках ступеней;
• металлический каркас из арматуры тоже готовят в аналогичной ступенькам форме;
• бетонирование выполняется этапами – от нижней ступени.

Имеется еще одна особенность – расчетные данные на такое основание сможет выполнить только опытный строитель. Придется определять глубину протекания грунтовых вод, устанавливать тип почвенного состава и т. п.

Помимо правильно составленного проекта необходимо знать порядок проведения работ и их технологические особенности.

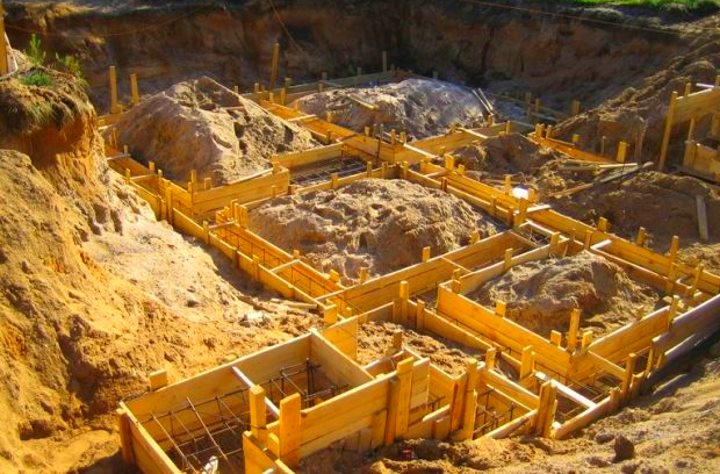

Ступенчатый цоколь

Конструкция с несколькими выступами. Погружается в полость земли. Назначение — преодоление высотных перепадов на строительной площадке. Цоколь используется на бугристой территории.

Заложение фундамента сводится к выполнению стандартной ленты из железобетона. Конструктивные элементы отличаются изменениями в форме идентичных по уровню высоты ступеней.

Различия между основаниями ленточного и ступенчатого типа, возводимыми на склоне:

• обустройство котлована производится не по горизонтальной плоскости, а ступенями. Обеспечивается плавность перехода по высоте на самом сложном рельефе;
• при создании опалубки, монтаж поперечных стенок реализуется с торцов ступеней;
• металлический каркас армирования создается идентично конструкции ступеней;
• заливка бетонного раствора производится поэтапно, начиная с нижней ступени.

Рассчитать проектную документацию фундамента сможет только мастер. Требуются знания, опыт. Выполняется определение глубины залегания подземных вод. Определяется тип грунта. Без геологического исследования выполнять ступенчатый цоколь не рекомендуется. Велика вероятность обрушения.

Кроме проекта строения, нужно соблюдать порядок выполнения строительных операций. Учитывать технологические особенности каждого этапа строительства.

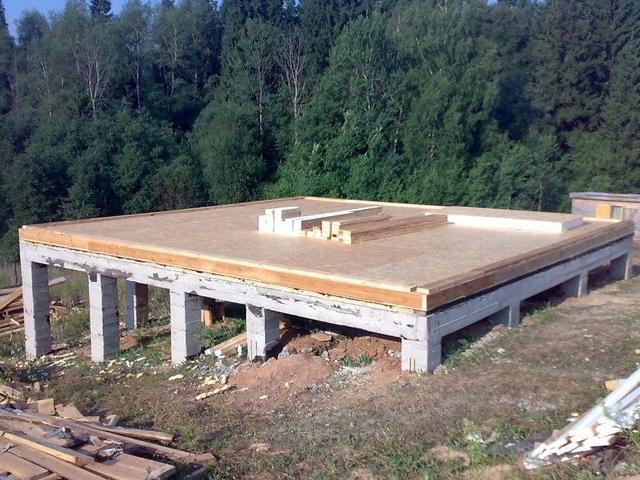

Столбчатые основания

Вертикальная основа такой опоры дома— столбы из монолитного железобетона, бутового камня или глиняного обычного кирпича марки не меньше М150, они изготавливаются в специально отрытых шурфах с шагом 1.5…2 метра. Верхние части столбов выравниваются при помощи водяного или лазерного уровня в одной горизонтальной плоскости. Потом изготавливается своими руками рамно- балочная горизонтальная система — ростверк для поддержки вертикальных ограждающих конструкций — стен из кирпича, деревянных бревен, блоков из легкого газобетона. Рамно- балочная горизонтальная конструкция– ростверк изготавливается:

• Для строительства легких конструкций – используют ростверк из деревянных брусьев или составных балок. Можно использовать в качестве балок ростверка даже железнодорожные шпалы, что может быть преимуществом, так как они имеют пропитку, защищающую древесину от гниения.
• Для средних конструкций – использовать ростверк, который изготавливается из прокатных профильных балок, таких, как уголки, швеллеры или двутавры, еще используют железнодорожные рельсы, выработавшие свой срок.
• Для тяжелых конструкций – используют рамно- балочную горизонтальную конструкцию– ростверк из монолитного железобетона (бетона — класса не ниже В25, арматуры не класса не менее А-3).

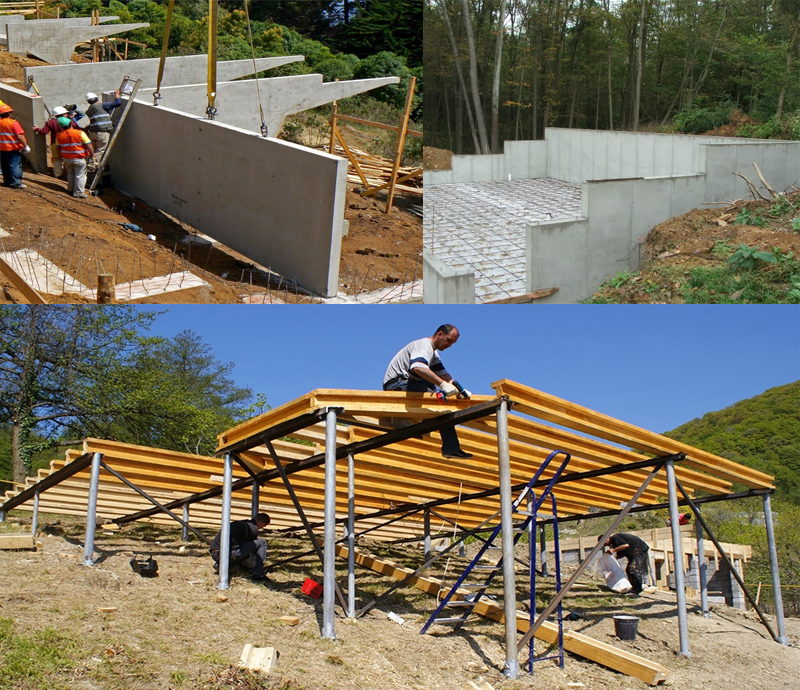

Варианты фундамента на склоне

Возведение основания на склоне задача более сложная, чем устройство на обычном участке. К примеру, следует помнить, что его высота не может превышать четыре его ширины. Прежде, чем начать строительные работы, необходимо разделить участок на квадраты и не забыть про противооползневые мероприятия.

На проблемных и неровных участках может использоваться далеко не только ступенчатый ленточный фундамент. Чтобы сделать правильный выбор, необходимо понимать из чего приходится выбирать! Когда речь идет о необходимости проведения строительных работ на склоне, гарантией ровного и горизонтального основания может быть только постепенное, плавное изменение высоты. Лучше всего с такой задачей справятся следующие типы:

• Лента;
• Ступенчатый;
• Свайный.

Если на участке, имеющем неровности, расстояние между нижним и верхним уровнем не меньше 1 метра, то подходящим вариантом может стать ступенчатый ленточный фундамент. Также следует учитывать тот факт, что речь идет о стабильной почве. Немаловажным достоинством в данном случае является тот факт, что появляется возможность устройства подвала.

1. Совмещенный фундамент на склоне – это надежная протяженная конструкция.
2. Одиночные сваи. Такая конструкция используется для создания дополнительной опоры отдельных элементов строения: колонн, вазонов и.т.д.
3. Куст из свай – это конструкция, предусматривающая закрепление конкретного, самого тяжелого и сложного участка. Сваи как бы сконцентрированы вокруг него. Например, такой вариант будет уместен, если здание тремя углами хорошо вписывается в периметр, а четвертый угол попадает на наклонную плосткость и его необходимо поддержать специальной подпоркой.
4. Использование ленточного фундамента на склоне наиболее актуально для зданий, в которых дополнительные подсобные помещения распределены по всей площади строения.

Ростверк – это самый важный элемент возведения, представляющий собой конструкцию, служащую для объединения свай. Ростверкт бывает двух типов:

Если же территория имеет внушительный уклон и плохой грунт (в данном случае имеются в виду грунты, слишком насыщенные влагой, с высокой степенью промерзания), то тут, пожалуй, приоритетным вариантом будет выбор свайного фундамента. Несмотря на то, что установка опор не вызывает особых проблем, это не оказывает влияния на уровень прочности конструкции.

В тех случаях, когда речь идет об уклоне, значение которого превышает 1 метр, то выполнение траншеи с ровным дном становится довольно сложной задачей, причем, как с точки зрения финансовых затрат, так и самого процесса строительства. Поэтому в такой ситуации лучшим вариантом будет — ступенчатый тип фундамента на склоне. Полученная конструкция отличается высоким уровнем надежности и стойкости.

Заливка фундамента

Подготовка качественной бетонной смеси и заливка фундамента является важным этапом строительных работ загородного дома.

Песчаная подушка

Песчаная подушка является необходимым элементом при строительстве любого строения. Для ее формирования дно траншеи засыпают речным песком на высоту не менее 20 см. Каждый слой песка тщательно проливают водой и утрамбовывают.

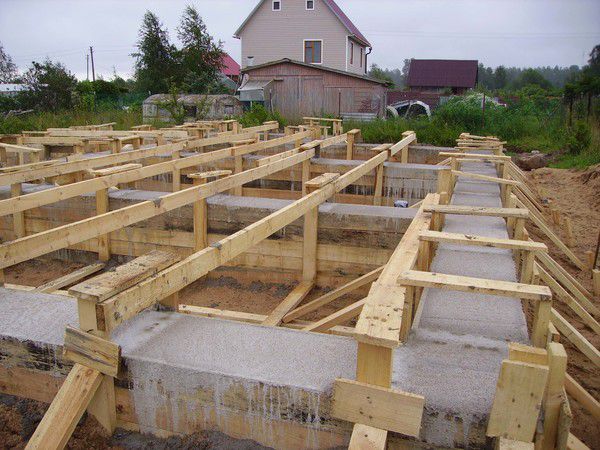

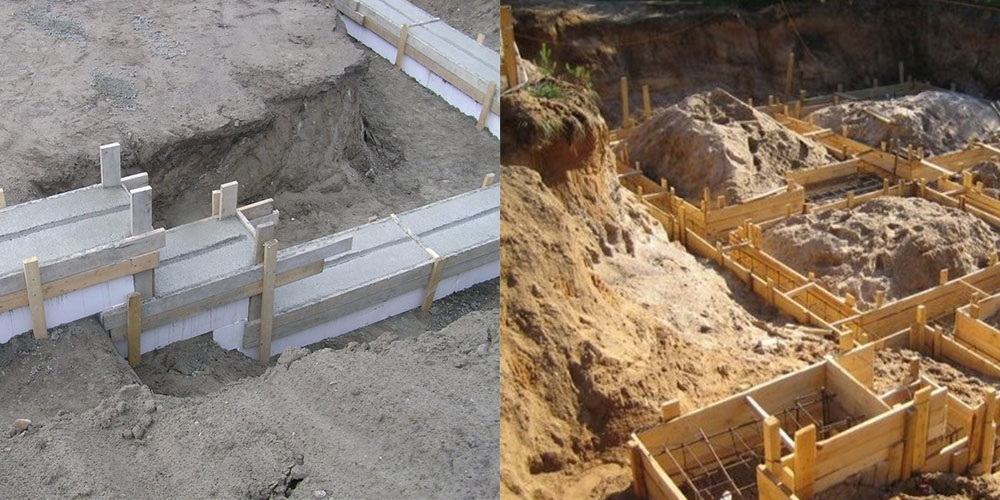

Опалубка

Для армирования фундамента используется арматура и армирующие прутья различного диаметра. Вдоль траншеи лучше использовать более толстую арматуру. Соединить армирующие элементы можно с использованием мягкой проволоки.

Ход работ

Если закупить бетон на заводе, то не придется думать, как залить фундамент под загородный дом. Автомиксер равномерно смешает бетонную смесь до равномерной, пластичной консистенции и выгрузит готовый бетон сразу на подготовленную для фундамента площадку.

Автомиксер не просто привезет бетон на стройплощадку, а еще и сольет его непосредственно в опалубку фундаментаИсточник

Работы начинают с углов фундамента, стараясь плотно заполнить все пустоты. Бетон равномерно распределяется по всему периметру с помощью лопаты, лишний воздух и пузыри удаляются.

Готовый фундамент укутывают пленкой и периодически увлажняют поверхность. Это поможет предотвратить образование многочисленных трещин при усушке.

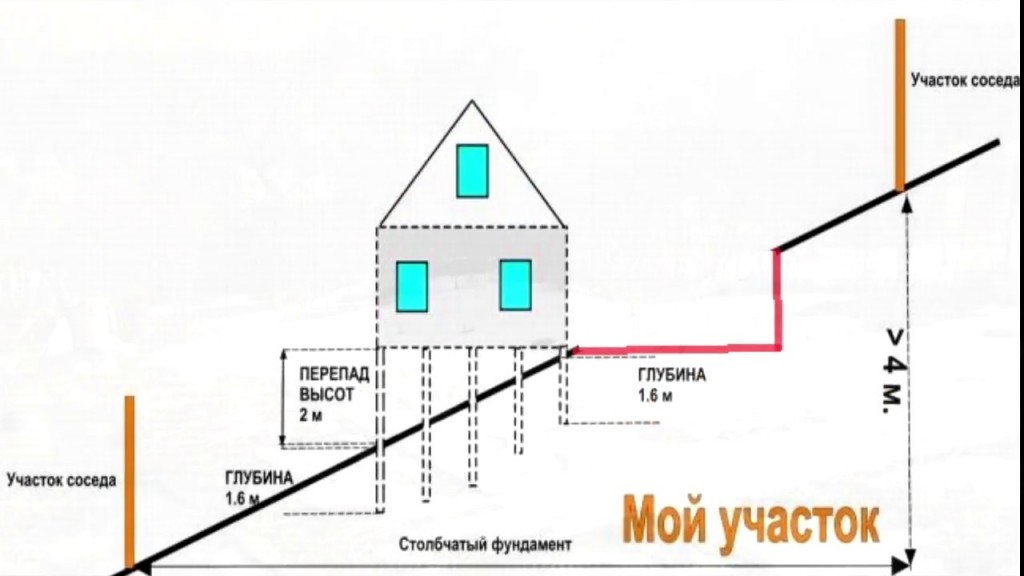

Столбчатая конструкция для жилого строения на склоне – можно и так!

В ряде случаев на откосах возводят столбчатый фундамент. Технология его строительства аналогична обустройству основания из столбов-опор на ровной местности. Нюанс состоит лишь в том, что вам потребуется выровнять площадку земли, а затем ограничить ее двумя стенками.

На получившееся ровное пространство насыпается грунт и хорошо уплотняется. При этом насыпная почва не сползает, так как нижняя установленная стена препятствует этому. А вот верхняя стенка предотвращает сползание утрамбованной земли с обустроенной террасы. Последняя выполняет функцию надежного фиксатора опорных столбов.

Уплотнение грунта для столбчатой конструкции основания дома

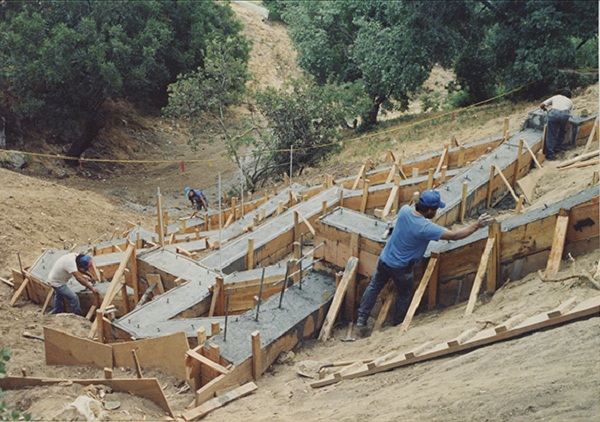

По столбчатой технологии обычно строятся ступенчатые фундаменты на склонах. Они располагают несколькими террасами, необходимыми для установки столбов, на которые затем монтируются плиты перекрытия. Причем в подобных конструкциях обязательно присутствуют подпорные стены. Они укрепляют каждую из ступенек, имеющихся в сооружении.

Столбчато-ступенчатые фундаменты обычно возводятся на крутых склонах, когда высотные перепады между крайними точками основания превышают 100 см. Ступеньки таких конструкций всегда характеризуются одинаковой глубиной залегания. А вот высота у них разная.

Добавим, что ступенчатые основания дают возможность построить под домом гараж для автомобиля либо полноценный погреб. В этом случае стенки фундамента играют роль стен подвального помещения.

Источник

Видео: как сделать фундамент на склоне

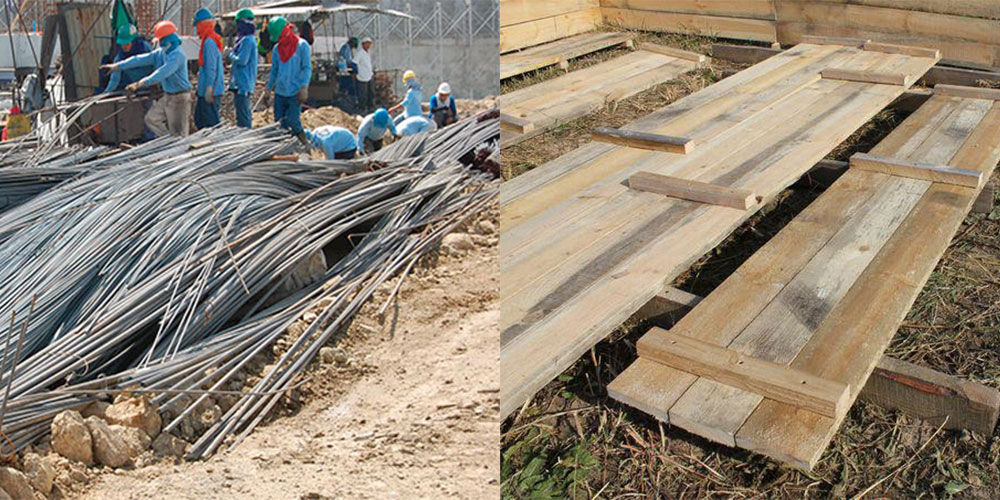

Необходимые инструменты и материалы

Бетон рекомендуется замешивать в бетономешалке

Инструменты и материалы заготавливают заранее, чтобы избежать остановок в работе. Стандартный набор может быть дополнен при различных вариантах устройства фундамента.

Список материалов для опалубки и заливки ступеней:

• цемент марок М 450 и М 500;
• мелкофракционный песок;
• щебень среднего размера;
• деревянные брусья (50 х 75 и 75х 100 мм), рейки (25 х 50 мм) и доски толщиной (20 – 25 мм);
• арматура для каркаса, диаметр берется в соответствии с расчетом.

Стержни соединяют в сетки вязальной проволокой или сваркой. Для второго варианта потребуется аппарат. Ступенчатый ленточный фундамент изолируют от влаги с помощью рубероида. Необходимо утепление, чтобы холод не передавался на стены.

Инструменты для работ:

• ножовка, электролобзик или бензопила;
• молоток, шуруповерт;
• разметочный шнур, угольник, рулетка, уровень, отвес;
• ведра, лопаты, носилки.

Если бетон готовят вручную, нужно подготовить корыто для замешивания смеси. Чаще берут бетономешалку, что значительно снижает трудозатраты и повышает скорость заливки.

Фундамент на скальных грунтах

Строительство домов и других сооружений может проводиться на различных грунтах. В каждом случае стоит учитывать характеристики почвы. Так, скальный грунт представляет собой сплошной массив, обладающий большой прочностью и стойкостью к грунтовым водам. Также он не подвергается промерзанию и сжиманию. Благодаря таким свойствам, скальные грунты являются идеальным вариантом для строительства дома.

Особенности скального грунта

Скальные грунты состоят из различных пород, которые имеют свои характерные особенности:

• Гранит. Этот популярный материал широко используют в строительстве и отделке различных сооружений. Обладает очень высокой прочностью и долговечностью.
• Песчаник. Порода представляет собой обмолочные зерна, которые связаны между собой минеральными веществами (преимущественно цементом). Имеет высокую пористость и широко используется в качестве стенового материала.
• Известняк. Порода, которая состоит из кальцита. Противостоит размыванию и деформациям.

Скальный грунт обладает многими достоинствами, к которым относят высокую прочность и возможно благодаря тому, что в составе такой почвы нет глины и песка.

Помимо этого, на стены фундамента, построенного на таком грунте, не действуют силы пучения. Это предотвращают движение фундамента и разрушение строения, которое в дальнейшем возникает при этом.

Конечно, несмотря на все это, скальные грунты обладают некоторыми недостатками. Профессионалы выделяют следующие минусы скальных грунтов:

• При строительстве понадобится использование специальной техники, что несколько повысит стоимость строительства.
• На таких грунтах невозможно соорудить строения с цокольным этажом и подвалом.
• Возможны проблемы при устройстве дренажной системы и прокладки коммуникаций.

Зачастую заглубление фундамента на скальном грунте составляет не больше полуметра. При необходимости глубина может быть несколько больше. Конечно, такие изменения повлекут за собой немалые денежные затраты.

Выбор фундамента для скальных поверхностей

При строительстве здания на скальном грунте могут быть использованы следующие фундаменты:

• Заглубленный ленточный фундамент в основном используется в тех случаях, когда участок представляет собой не сплошную скалу и есть возможность заложить конструкцию на глубину не меньше 70 см. При устройстве основания нужно будет провести ряд работ. В первую очередь нужно будет убрать грунт на определенную глубину и создать котлован. Также выполняется выравнивание участка и устройство траншей. После того как разработка грунта будет выполнена, выполняют укладку песчаной подушки. Ее толщина должна составлять близко 30 см. Поверх нее укладывается гидроизоляция. Когда основание будет подготовлено, выполняется устройство опалубки, укладка армированного пояса и заливка бетона.
• Мелкозаглубленное ленточное основание устраивают на глубине 30 см. Так как глубина залегания небольшая, то можно обойтись без песчаной подушки. Если грунт ровный, то можно забыть и об армированном поясе. Это позволит несколько сэкономить на устройстве основания.
• Существуют примеры применения плитных фундаментов, но с учетом всех особенностей возведение этого типа основания на скальном грунте является крайне затратным мероприятием. Вследствие — выигрывают более бюджетные варианты.

Оптимальным решением для скального грунта станет столбчатый фундамент. Конструкция представляет собой опоры с ростверком. Опоры несколько углубляются, что придает основанию устойчивости. Достоинство такого фундамента заключается в скорости возведения и небольших затратах.

Особенности возведения фундамента на скале

Устройство фундамента начинают с удаления слабого грунта и разметки участка. Согласно разработанной схеме устраиваются квадратные ямы. В них в дальнейшем будут устанавливаться опоры из бетонных блоков, дерева или кирпича. Недостаток деревянных опор заключается в их недолговечности: срок эксплуатации в среднем составляет 9 лет. Что касается кирпичной кладки, то это несколько увеличит срок строительства.

На следующем этапе все опоры связываются между собой ростверком. При этом учитываются особенности региона. Если дом будет возводиться в месте с высокой сейсмичностью, то нужно провести ряд дополнительных работ. Так, в скале делаются отверстия, куда устанавливаются анкера. К ним прикрепляется армированный пояс. Это позволит несколько снизить негативное действие вибрации.

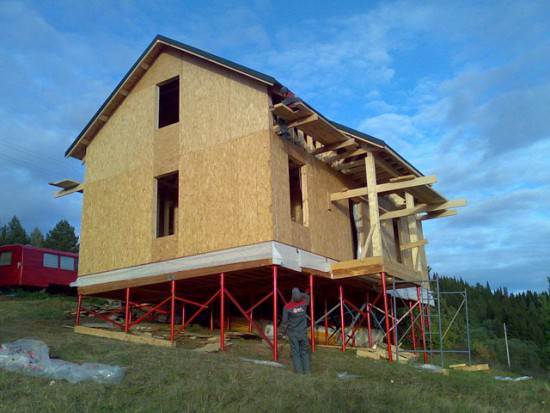

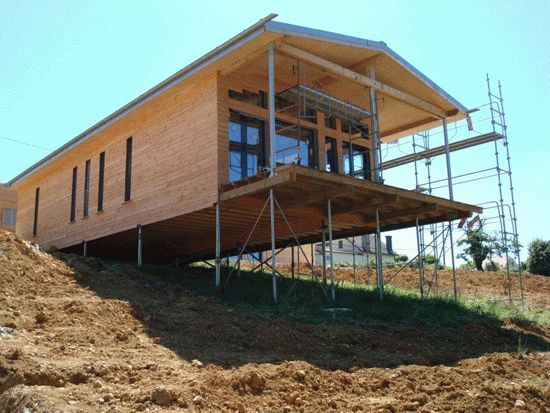

Свайный фундамент

Если размещать баню и прочие подсобные помещения под одной крышей с домом не является существенным, следует обратить внимание на свайный фундамент. Эта разновидность – самый удачный вариант для участков с уклоном.

1. Трудоёмкие и затратные земляные работы сводятся к минимуму.

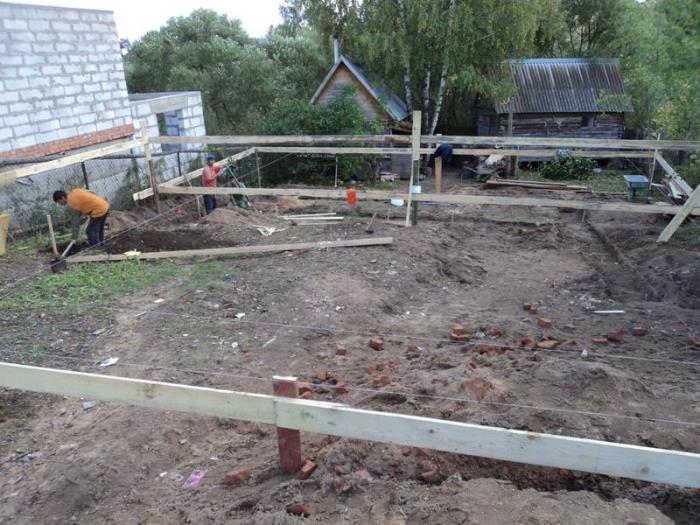

Земляные работы по подготовке к заливке фундамента на склоне

Свайные конструкции различаются по различным параметрам: по способу погружения, по несущим нагрузкам, по форме сечения, по разновидности основания.

В зависимости от потребности укрепления свайный фундамент бывает нескольких видов:

1. Свайный фундамент по периметру дома, совмещённый с ленточным, представляет собой протяжённую конструкцию по всей длине периметра.

Схема устройства свайного фундамента на участке с уклоном

Необходимым элементом возведения основания с применением свай является ростверк. Это конструкции, которые объединяют сваи. Бывают монолитными или сборными.

В зависимости от вида почвы и необходимой степени укрепления сваи могут укладываться одним из нескольких способов:

• Забивание в грунт железобетонных, металлических или деревянных конструкций. Земляные работы здесь исключаются вообще;

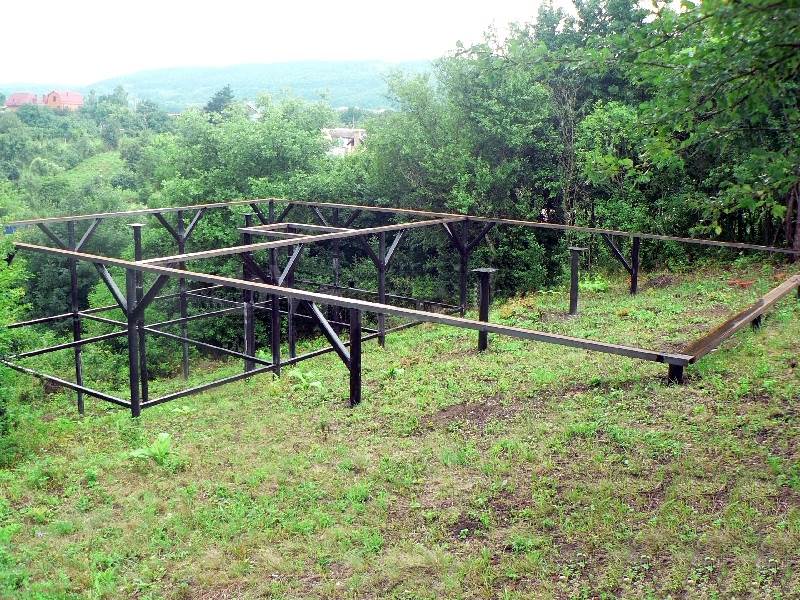

Конструкция свайного фундамента на склоне

Устройство основы под дом на сваях сводится к следующим этапам:

1. Первые элементы свайного фундамента ввинчиваются, забиваются или заливаются в самой высокой точке будущего основания. Глубина из вхождения в грунт будет самой большой, и надземная часть равняется наименьшей высоте цоколя.
2. Следующей монтируют ту часть, которая будет самой высокой. Между низким и высоким краем протягивают верёвку, и с помощью уровня они выравниваются строго по горизонтальным линиям.
3. Последующие сваи вбиваются в необходимых местах между краеугольными с выравниванием по необходимому горизонтальному уровню.

Готовый проект двухэтажного дома из бруса на свайном фундаменте

Фундамент на склоне: подбор и монтаж подходящего типа основания

Построить фундамент на плоском участке при наличии современных технологий несложно. Однако иногда участки для будущего строительства располагаются на крутых склонах. У домов, расположенных на покатых поверхностях, есть свои преимущества: они лучше защищены от ветра и затопления, более выгодны по цене. Кроме того, с горы обычно открывается впечатляющий вид. Но под влиянием больших осадков и почвенных вод грунт постепенно размягчается.

В дальнейшем это может привести к сдвигу верхних слоёв грунта. Чтобы уберечься от неприятных последствий, следует правильно выбрать и возвести фундамент. Как это сделать, расскажет данная статья.

Зонирование пространства и коммуникации

Проведение коммуникаций — электричества, воды, канализации — так же стоит осуществить вместе с глобальными земляными работами. Это отодвинет еще на какое-то время приятный процесс декора и высадки растений, но гораздо лучше сначала закончить все сложные и грязные работы, а потом предаваться творчеству, чем перекапывать уже готовую клумбу, потому что заранее не просчитали, где должна проходить водяная труба.

Для того, чтобы рассчитать, какие именно коммуникации нужны, надо составить точный план будущего зонирования участка. Планировка участка на склоне, как и любого другого, начинается с определения основных функциональных зон и потребностей каждого члена семьи. Стандартный набор включает в себя

• дом
• парадную зону перед домом
• задний двор с хозпостройками
• зону отдыха
• летнюю кухню
• огород
• сад

В зависимости от предпочтений семьи этот список может дополняться солярием или местом для медитации, спортивной площадкой или теннисным кортом, стационарным бассейном или детской игровой площадкой. Важно выяснить пожелания всех членов семьи относительно времяпрепровождения, чтобы все чувствовали себя комфортно и могли предаваться своим занятиям.

При небольшой площади участка одни и те же зоны могут выполнять несколько функций. Так, сад может быть как местом для отдыха родителей, так и площадкой для детских игр, а огород стать украшением участка благодаря подбору растений в зависимости от их формы и оттенков зеленого и использования акцентов из цветов.

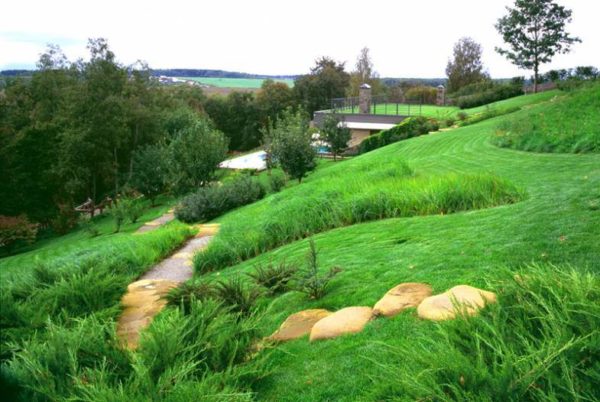

Замечательные возможности благоустройства и озеленения

Альпийский ландшафтный дизайн на участке со склоном можно назвать приятной необходимостью. Основу его составляют природные камни, цветы и другие растения. Все это в совокупности и различных вариантах применения служит противодействию эрозии земли на склоне и одновременно является украшением. Так как вода плохо задерживается на уклоне, растениям могут потребоваться частые поливы. Таким образом, для грядок огорода и плодовых деревьев надо выделить лучшие участки: хорошо освещенные, защищенные от ветра. Грядки на участке с уклоном, расположенные у основания склона, могут подвергаться воздействию скапливающегося холодного воздуха.

Укрепление склона с помощью растений

В идеале, вся территория должна быть засажена различными растениями. На склонах используются неприхотливые стелющиеся растения, не требующие много влаги и имеющие разветвленную корневую систему. В разных климатических районах могут быть свои предпочтения. Что касается средней полосы России, то здесь уместно применение кустарников: плюща, барбариса, сирени, японской айвы, бузины, дерена и др. Замечательно украсят участок хвойные растения: можжевельник, ель, кедр, сосна. Хорошо подойдут лиственные деревья: береза, лещина, ива (во влажных местах). Для обустройства рокария хорошо подойдут живучки, очитки, лапчатка, колокольчики, альпийская гвоздика, седума и т.п. Вполне уместно обустройство участков газона.

Для того, чтобы зрительно выровнять рельеф местности, высокие растения высаживают в нижней части склона. Иногда возникает необходимость закрыть от обзора расположенные на вершине склона постройки, и тогда стратегия размещения высокорослых и низкорослых сортов меняется. Низкий заборчик вдоль подпорной стенки закроет некрасивые поверхности и украсит ландшафт. Чрезвычайно уместно создание на участке с уклоном рокария. Для этого на склоне раскладываются камни разных размеров и в произвольном порядке. Интересно использование камней разного состава и фактуры. Свободные участки заполняются щебнем, мраморной крошкой и т.д. Промежутки между камнями засаживаются описанными выше растениями. Таким образом, своими руками Вы можете создать самые необычные и удивительные творческие композиции. Разумеется, растения будут произрастать только на вполне пригодном для этого грунте. Украсить горный сад можно фигурками, сделанными своими руками, либо приобретенными в магазине для дачников.

Русло ручья из камней

Ландшафтная композиция «сухой ручей» придумана в Японии едва ли не специально для поверхностей с уклоном. Идея состоит в имитации воды с помощью мелких камней и (или растений). На месте будущего русла необходимо вырыть неглубокую траншею задуманной формы ручья. Дно канавки застилают геотекстилем для защиты от сорняков. Затем укладывается дренаж в виде мелкого щебня, а сверху русло засыпается почвой. «Ручей» засаживается цветами синего и голубого цвета или отсыпается любым щебнем, желательно голубого цвета. Тогда вдоль «берегов» можно высадить цветы. «Сухой ручей» может существовать сам по себе, либо брать свое начало из частично закопанного в землю глиняного кувшина. Интересно, если проходящая рядом дорожка «перебросит» небольшой мостик через «ручей».

На участке с уклоном очень интересно использование следующего приема: канал для отвода воды оформляется в виде «сухого ручья», выполненного из камней. Во время дождя ручей наполнится водой, которая попадет в небольшой пруд в нижней части склона. Вполне себе функционально и красиво! Арки на участке с уклоном будут очень функциональны в сочетании с мостиком и лестницей. Конечно, арку стоит украсить вьющимися растениями. Ознакомившись с вышеизложенным материалом, Вы, наверняка, уже поняли: возможностей для украшения участка на склоне – великое множество! В одной из статей мы расскажем о конкретном примере. Вам же пожелаем творческих успехов в реализации задуманного. Возможно, Вам поможет нижеследующий видеоролик.

ФУНДАМЕНТ НА ВИНТОВЫХ СВАЯХ

Фундамент на винтовых сваях является одним из лучших оснований для возведения несущих конструкций на склонах. Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой деревянный дом, гараж или баня, а также при любых углах наклона. Единственный недостаток свайного типа – невозможность возведения дома с подвалом. Свайный фундамент подойдёт практически для любой местности и для любой почвы. Фундаменты на винтовых сваях можно возводить круглый год, поэтому их популярность растет с каждым годом. А еще стоит учесть экономическую выгоду, это самый бюджетный вариант фундамента.

Каково его устройство

Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.

Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.

Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.

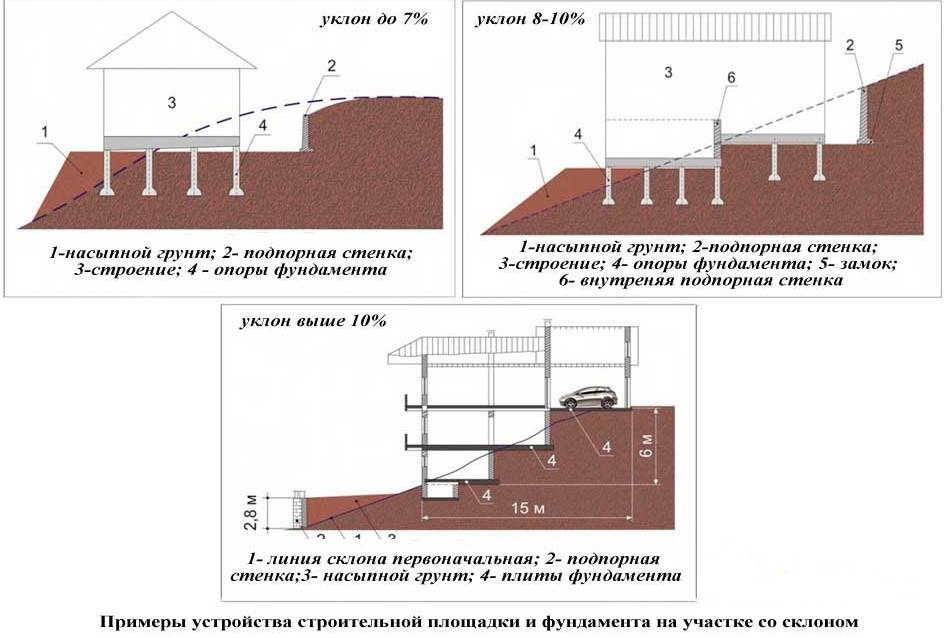

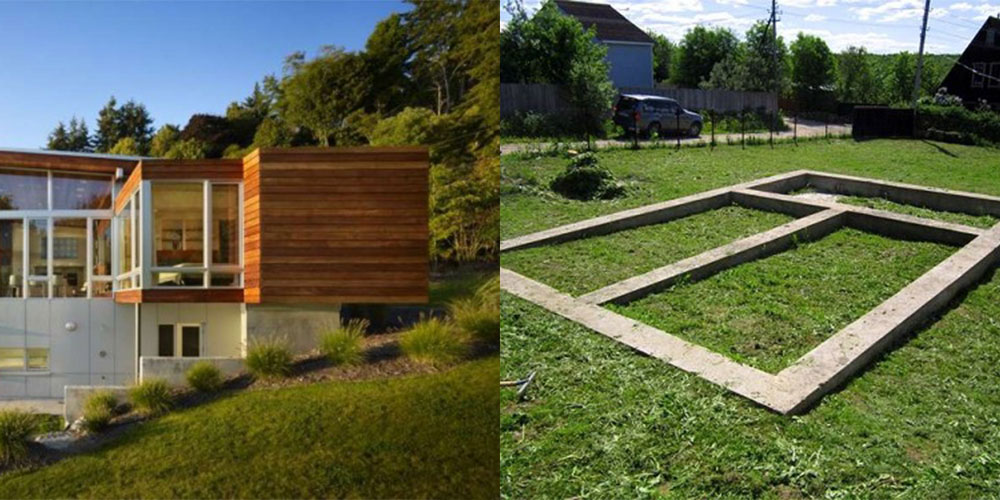

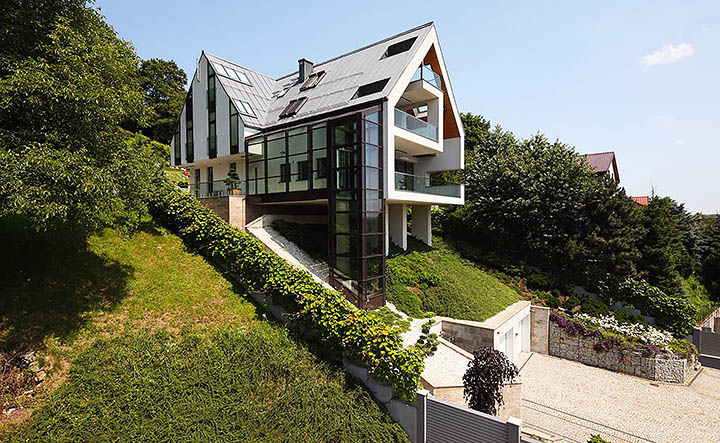

Особенности фундамента домов на склоне

Современное строительство позволяет возводить фундамент на любой местности с различным уклоном. Конечно же, лучшим участком для застройки является уклон не более 3%. Но если дом на горе, то и фундамент будет различаться:

1. Уклон более 8% требует строительства цокольного этажа. Фундамент будет ленточного типа с гидроизоляцией.
2. Дома на склонах с уклоном более 20% нуждаются в опорной основе. Фундамент будет состоять из свай ступенчатого или винтового типа.

При возведении фундамента следует учитывать некоторые нюансы:

• Рекомендуется сделать гидрозащиту цокольного этажа, так как его может затопить. А если это произойдет, то последствия будут серьезными.
• Обязательно должна присутствовать теплоизоляция.
• Необходима дренажная защита, это предотвратит фундамент от разрушения.

У фундамента на склоне есть как несущая, так и эстетическая функция. Его можно использовать как дополнительное помещение или же с помощь его необычного внешнего оформления придать зданию оригинальный внешний вид.

Фундаментов на наклонных участках.

| Советы по гражданскому строительству

Естественная поверхность земли редко бывает ровной до такой степени, что может быть заметный уклон либо поперек, либо вдоль, либо поперек и вдоль участка большинства зданий.

На наклонных участках необходимо принять первоначальное решение: должен ли цокольный этаж находиться над землей в самой высокой точке или частично погружаться под землю, как показано на рис. 15.

Где должен быть цокольный этаж или чуть выше уровня земли в самой высокой точке, необходимо импортировать некоторый сухой заполняющий материал, такой как битый кирпич или твердый бетон, чтобы поднять уровень внешнего бетона и пола. Эта заливка будет размещена, распределена и укреплена до внешней стены после ее строительства.

Рис. 15 Заполните выемку и заполните.

Уплотненный заполнитель будет оказывать некоторое горизонтальное давление на стену. Чтобы убедиться, что устойчивость стены достаточна, чтобы выдержать это боковое давление, рекомендуется, чтобы толщина стены составляла не менее четверти высоты опоры на нее, как показано на рис. 16. Толщина Стены полости принимается за общую толщину двух створок, если только полость не заполнена бетоном при измерении общей толщины.

Для уменьшения необходимого количества засыпки под сплошным полом на наклонных участках можно использовать систему выемки и засыпки, как показано на рис. 15. Недостатком такой компоновки является то, что первый этаж находится ниже уровня земли в самой высокой точке и необходимо сформировать выкопанную сухую площадку для сбора и отвода поверхностных вод, которые в противном случае стекали бы к стене и вызывали проблемы сырости.

Для экономии на выемке грунта и возведении фундамента на наклонных участках с плотным грунтом, например гравием и песком, на практике используют ступенчатый фундамент, как показано на , на котором схематически противопоставляется сокращение земляных работ и ограждения фундамента яруса и ступенчатого фундамента.

На рис. 18 показан ступенчатый фундамент для небольшого здания на наклонной площадке, где грунт достаточно плотный у поверхности и не будет подвержен изменениям объема. Фундамент повышен по склону, чтобы свести к минимуму земляные работы и возведение стен под землей. Фундамент ступенчатый, так что каждая ступенька не превышает толщину бетонного фундамента, а фундамент на более высоком уровне перекрывает нижний фундамент как минимум на 300 мм.

Сплошное наполнение.

Несущие стены подняты, а траншеи фундамента вокруг стен засыпаны грунтом, выбранным из выемки. Бетонное перекрытие и сплошной первый этаж можно заливать на гранулированную насыпь глубиной не более 600 мм, заливать или укладывать в виде подвесной железобетонной плиты. Дренажные каналы, показанные позади насыпи траншеи, проложены для сбора и отвода воды по сторонам здания.

Рис. 17 Фундамент на наклонной площадке.

Рис. 18 Ступенчатый фундамент.

Похожие сообщения по категориям:

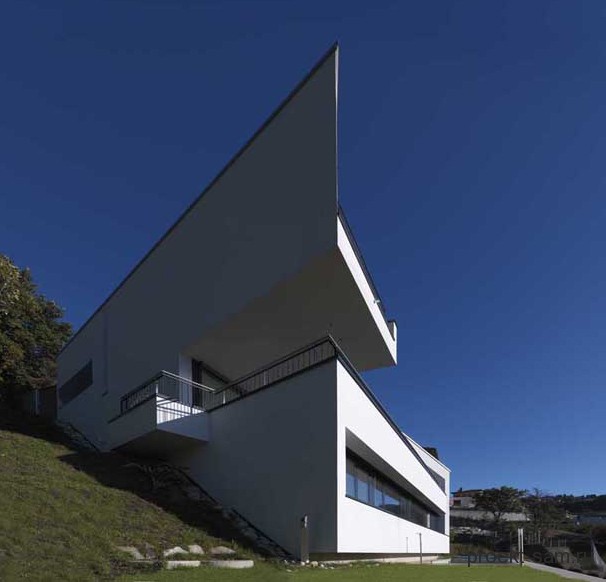

Дом на склоне — не проблема!

Строительные работы — это ряд неизбежных трудностей, которые объясняются неустойчивым грунтом. На нарушение целостности почвы могут повлиять следующие моменты — высокая влажность, сползание, раскалывание.

На данный момент существует целый ряд мер, которые позволяют выполнить надежный фундамент на склоне. Одной из важнейших мер служит укрепление почвы (за счет изготовления дренажной системы).

После чего необходимо устроить укрепление грунта вокруг участка, где будет закладываться фундамент.

Также отличной мерой предупреждающей сползание грунта, является шпунтованное ограждение.

Какой фундамент лучше

Конструкция подземной части дома, возводимого на склоне, зависит от конкретных условий застраиваемой площадки и проектных требований. Это может быть столбчатый, ростверковый свайный, разноуровневый плитный или ленточный ступенчатый фундамент. Само его устройство мало чем отличается от возведения основания строения на ровной местности, но предварительная подготовка к основным работам может затянуть процесс и потребовать дополнительных материальных вложений.

К примеру, ленточный фундамент на склоне с большим уклоном выполняется после выравнивания рельефа – подсыпки грунта или выполнения террасирования.

Вряд ли это можно быстро сделать своими руками, поэтому потребуется техника. Для ступенчатой ленты планировать участок вовсе не обязательно, так как она сама располагается уступами. Но чтобы ее залить, потребуется время, так как работы выполняются поэтапно.

Столбчатый фундамент даже на крутом склоне станет надежной опорой лишь в том случае, если будут сооружены подпорные стены.

Без них столбы постепенно начнут соскальзывать вниз. Недостатком подобных конструкций при установке объектов на склонах является малая несущая способность опорной части дома. Ступенчатый фундамент выдерживает более существенные нагрузки.

Дома, возведенные на монолитной скале, отличаются устойчивостью. Их фундамент не требует дополнительных укрепляющих конструкций, так как горные породы являются для него надежным основанием. Другое дело, что разрабатывать выемки в скале бывает довольно затруднительно, поэтому без помощи спецтехники здесь не уверяют, что лучшим вариантом для дома, возводимого на уклоне, является свайно ростверковый фундамент.

Его допускается устанавливать даже на 45-тиградусных при строительстве объектов на склонах используют комбинированные из конструкций имеет свои плюсы и минусы, поэтому с уверенностью говорить об оптимальном варианте устройства фундамента на участке со сложным рельефом можно лишь в индивидуальном порядке. При возведении подземной части дома в скале наиболее приемлемой станет установка столбов, а при небольшом уклоне и наличии в проектном задании подвального помещения – свайно плитный фундамент с уступами, выполненный своими руками. Следует отметить, что последний вариант практически не используется в связи с большим объемом работ, ведущих к значительным временны́м, трудовым и материальным всего на склонах сооружают четыре типа подземных конструкций:прямой ленточный;ступенчатый фундамент;столбчатый;свайный.

Что нужно учитывать, выбирая фундамент для дома на участке с уклоном?

Традиционно при определении вида основания коттеджа нужно провести полные геологические изыскания и изучение местности. Для участков с уклоном выше 5% это очень важное мероприятие. Принято считать, что изменение уровня территории между крайними точками участка до 3-5%, приемлемо для определения участка как «ровного». Все, что выше данного показателя, считается уже уклоном. Проведение изыскательных работ на неровных территориях позволяет определить основные параметры будущего фундамента.

Особенности выбора фундамента для дома на участке с уклоном заключаются в получении полной информации в разных направлениях, которые помогут обосновать тот или иной тип основания вашего коттеджа:

• состояние почвы – для определения ее прочности и предрасположенности к пучинистости. Качество грунта очень сильно влияет на определение типа фундамента. Некоторые варианты основания можно строить только на прочных и монолитных почвах. При изысканиях изучается нижний слой, который не подвержен тектоническим сдвигам;
• уровень залегания грунтовых вод – он не равномерный на участках с уклоном и может привести к постоянному заболачиванию, или к необходимости увеличения слоя гидроизоляции;
• направление и давление сдвигов почвы – данный параметр очень важен, так как фундамент будет первой конструкцией, которая воспримет на себя все силы селевого потока или межслойного сдвига грунта. Даже, если этого не видно невооруженным глазом, верхний слой почвы практически всегда находится в движении из-за сезонных перепадов температур, излишней или недостаточной влаги. Оценить возможные нагрузки – задача специалиста;
• метеорологические исследования – для определения уровня осадков в теплое время, толщины снежного покрова зимой, а также глубины промерзания. Все эти факторы влияют на прочность и выносливость грунта. Кроме этого снег и вода могут оказать разрушительное действие на сам уклон и вымыть почву из-под фундамента. Потому вместе с фундаментом производится проектирование и строительство дополнительных систем дренажа и укрепления почвы;
• топографические съемки – помогут определить неравномерность уклона, изменения рельефа. План территории с высотами позволит обосновать выбор фундамента для домов на участке с уклоном, их размеры, тип и количество земляных работ.
