Изготовление столбчатого фундамента – как правильно

С чего начать?

Первые шаги:

• в геологоразведочной службе уточните глубину промерзания грунта в данном регионе. Утепление фундамента производится до этой отметки;
• выберите способ утепления: снаружи или внутри;
• уточните плюсы и минусы различных утеплителей;
• перед монтажом теплоизоляционного слоя с наружной стороны здания проведите дополнительные работы;
• создание забирок позволит закрыть промежутки между столбами фундамента и предотвратить попадание внутрь различных осадков;
• перед обустройством внешней теплоизоляции уточните, нужна ли гидроизоляция основания.

Что такое опорно-столбчатый фундамент и его отличие от других видов

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на , опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

Учитывая вышесказанное, можно сделать вывод, что столбчатый фундамент подходит только для деревянных домов, каркасных, каркасно-щитовых или подобных. Тяжелые дома из блоков или кирпича, я бы на таком фундаменте строить не стал, учитывая его особенности.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

Особенности технологии столбчатого фундамента для каркасного дома

Материалом для изготовления опорно-столбчатого фундамента может служить как дерево, так и камень. Деревянные столбы – не имеют большого срока службы, поэтому их целесообразно применять только при сооружении временных построек. Материалом для каменного фундамента могут служить бетонные блоки, гранит или кирпич железняк. Наиболее распространено возведение столбчатого фундамента путём заливки труб бетоном.

Ростверк

Ростверк, который связывает оголовки столбов фундамента, может быть сооружен из бетонных или деревянных балок. Также в некоторых случаях производится заливка ростверка бетоном, что позволяет получить жесткую конструкцию из железобетона.

Грунт

Наибольшее внимание следует обратить на грунт, на котором планируется возводить фундамент дома. Если грунт торфянистый и обладает большой усадкой, то применение опорно-столбчатого фундамента на таком грунте категорически недопустимо. Также грунт влияет на глубину залегания столбов, их количество и многие другие факторы при возведении любого фундамента.

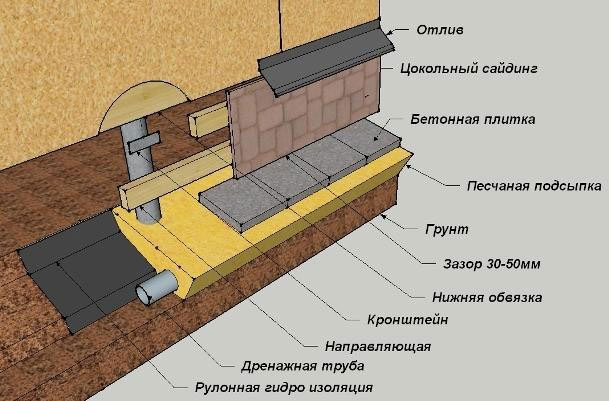

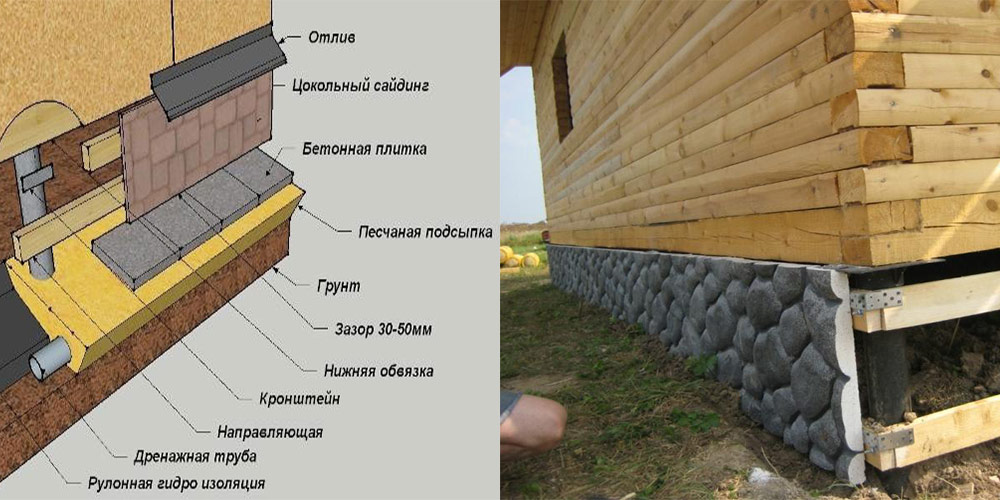

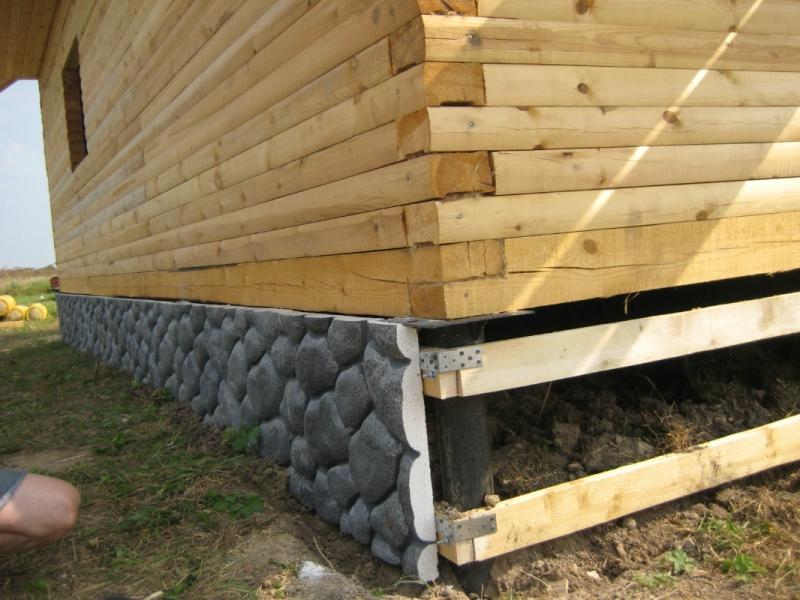

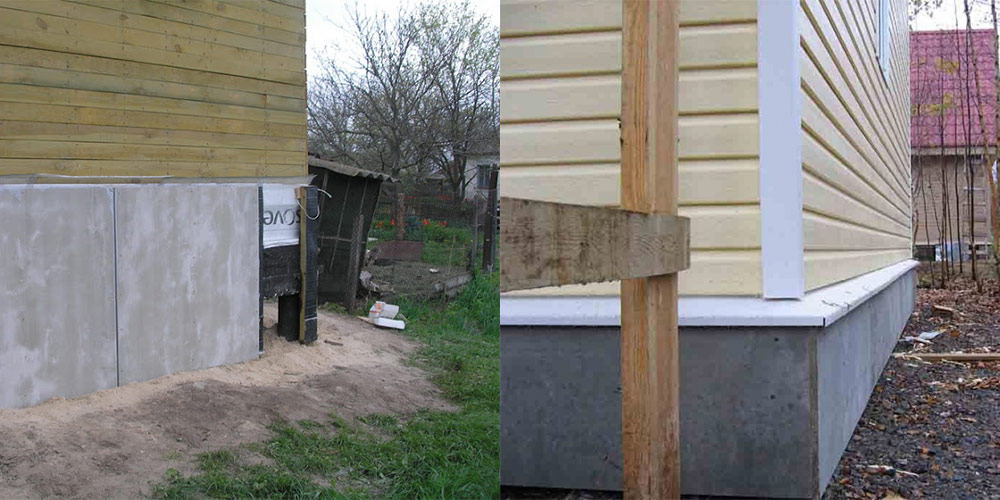

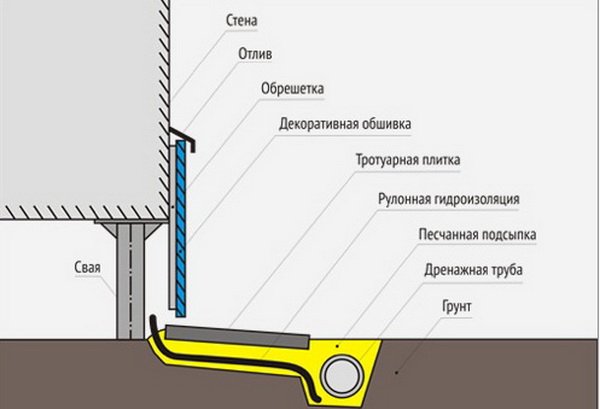

Подвесные забирки

Они дешевле и проще в исполнении. Для такого способа можно изготовить каркас из деревянного бруса или использовать металло-профиль. Рекомендуется обработать каркас специальным веществом, противостоящим пламени и защищающим от грибков и прочих вредных организмов.

Но для начала подготовьте отмостку, которая будет отводить от фундамента стекающую по фасаду дома воду. Потом прикрепите каркас к нижней стене дома и к опорам.

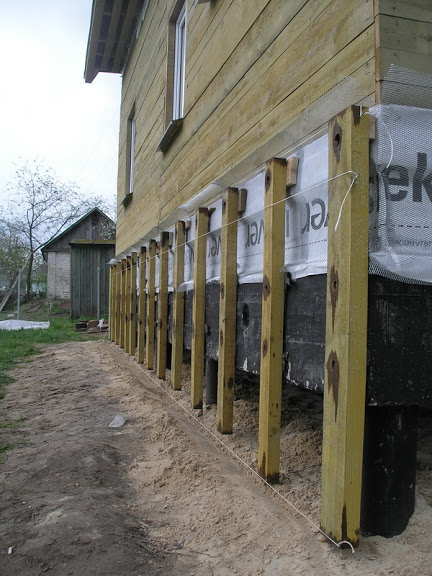

На каркас монтируют либо сайдинг, либо листы шифера. Не забудьте оставить несколько сантиметров свободного места между панелями материала и отмосткой. Под воздействием влаги грунт поднимается и может повредить защитные панели.

Даже крашеный шифер имеет малопривлекательный вид, и сайдинг в этом плане имеет значительное преимущество. В строительных магазинах этот материал представлен в широком ассортименте.

Срок службы сайдинга достаточно высок, около 50 лет. И все же, как и шифер, этот материал плохо защищает от холода, а при наличии щелей, и от влаги. Достаточно дешевым решением в таком случае может служить многослойный теплоизоляционный материал, который также можно приобрести в строительном магазине. Это, по сути, пенопласт с наклеенным декоративным слоем из недорогого пластика или более дорогостоящих гранитных или мраморных пластин.

Что влияет на выбор фундамента?

Основное влияние на целесообразность применения столбчатого фундамента оказывают масса сооружения и характеристики грунта.

Строительство массивного дома на таком основании возможно, но при этом не удастся достичь ощутимой экономии средств, так как затраты сопоставимы с сооружением ленточного фундамента. Столбчатый фундамент дает существенный экономический эффект при возведении легких построек: сруба, каркасной конструкции, летнего домика, бани, беседки.

При ведении строительства в обводненном или просадочном грунте невозможно добиться требуемой надежности конструкции, так как фундаментные столбы теряют устойчивость и способность воспринимать нагрузки без деформации. Наиболее подходящим грунтами для возведения столбчатого фундамента являются крупные пески, суглинок, глина и гравелистый грунт. Площадь поверхности столбов невелика, поэтому морозное пучение на фундамент такого типа не оказывает негативного влияния.

Если требуется устройство подвала под домом, то применение столбчатого фундамента нецелесообразно. Это связано с тем, что присутствие такого помещения приведет к снижению несущей способности конструкции.

Кроме этого нет возможности создания капитальных стен подвала. Значительный уклон рельефа местности делает невозможным сооружение такого основания.

Строительство фундамента на столбах имеет смысл, когда грунт с достаточной прочностью располагается на глубине не более 2,5 м. В противном случае экономически целесообразно устраивать фундамент с использованием свай.

Основные разновидности оснований на опорах

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен. Современная классификация цоколей, изготавливаемых под столбы, предусматривает сходную технологию выполнения. Различия заключаются в типе материала, с помощью которых проводятся работы.

Железобетонные монолиты

Монолитные сооружения из бетона отличаются прочностью и надежностью, подходят для возведения жилых строений. Основания характеризует плотность, подходящая для работ на неподвижных грунтах. Строительные нормативы допускают подобный фундамент столбчатый для усиления домов из дерева, рассчитанных на 1 – 2 этажа.

Кирпичные цоколи

Столбчатый фундамент из кирпича распространен благодаря долговечности и устойчивости. Прочная конструкция получается, если использовать качественный материал с обжигом. Мероприятия по обустройству жилого двухэтажного здания можно проводить на плотных почвах, соблюдая сечение опоры 40х40 см.

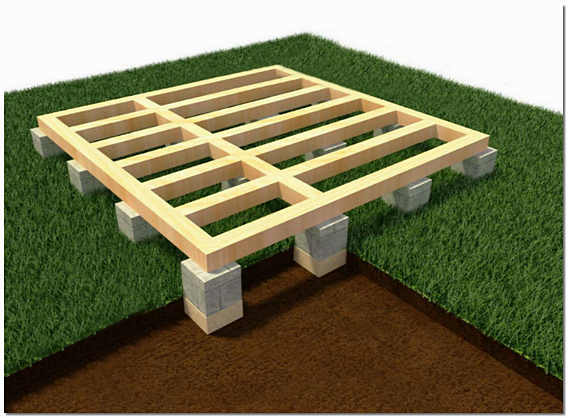

Блочные конструкции

Столбы для фундамента из бута, бутобетона, асбестовой трубы либо винтовых свай по прочности и способности выдерживать большие нагрузки соотносимы с кирпичными. Сооружения отличаются в зависимости от используемого материала:

• с бутовым камнем не работают на холмистых местностях или на пластичных грунтах – постройки теряют устойчивость и могут разрушаться;
• бутобетонные составы размещают порядовым способом или заливают тесто из бетона в каркас из бута;
• асбестовые трубы подбирают диаметром 15 см для деревянных домов, для массивных конструкций диаметр увеличивается от 25 до 40 см. Труба также используется как опалубка для крепления армированных свай;
• металлические сваи ввинчиваются непосредственно в почву. Прием повышает устойчивость здания на плотных или пластичных почвах.

В зависимости от типа грунта и конструктива здания выбираются столбы – фундамент должен иметь устойчивость и надежность даже в интенсивных условиях эксплуатации.

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундаментаИсточник

Каждый из них имеет свои особенности установки.

1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

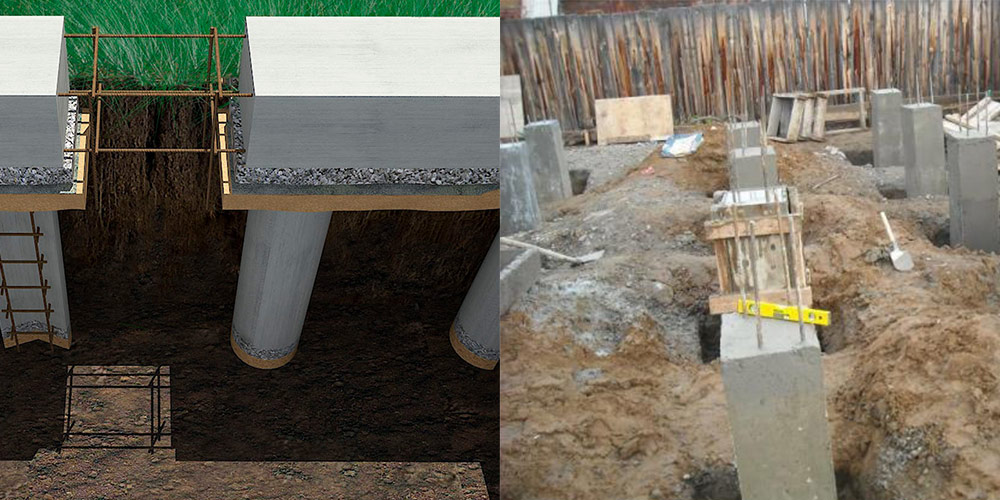

Монолитный и сборный фундаментыИсточник

Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа. Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундаментаИсточник

От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

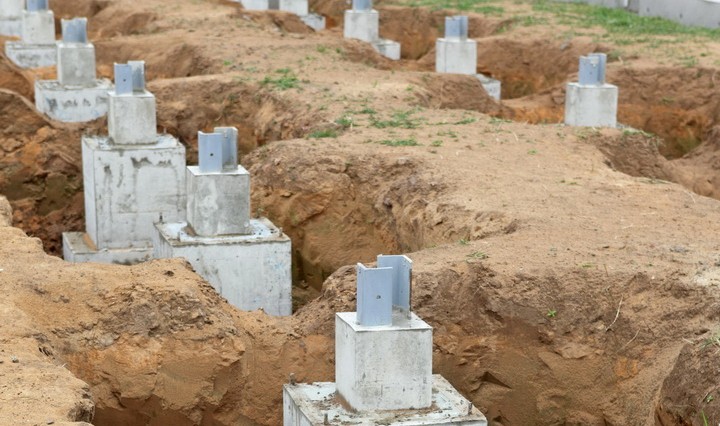

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Похожие записи: Плавающий фундамент: классификация вариантов, чем он хорош и как построить его своими руками? Фундамент из блоков ФБС своими руками: устройство, этапы работ и нюансы возведения Каркасная баня своими руками: как построить быстро, качественно и на «на века»

Недостатки и преимущества

Прежде чем возводить столбчатый фундамент своими руками для каркасного дома, необходимо понять, в каких случаях его использование подходит, а в каких не имеет смысла, а также его плюсы и минусы.

Недостатки:

• невозможно обустроить подвал будущего дома;
• нельзя использовать на плывучих и насыщенных водой грунтах

Достоинства:

• быстрое высыхание и усадка бетона;
• незначительные затраты;
• возведение в любой сезон;
• отдельная установка каждой опоры;
• простота установки;
• доступная замена и ремонт.

Этапы строительства

Если вы решили строить опорно столбчатый фундамент своими руками, то на первом этапе проведения работ проводится очистка участка, с него убирают весь мусор. После этого участок размечают, обязательно надо контролировать углы и диагонали будущего здания.

Для выполнения земляных работ, можно воспользоваться лопатой и все выполнить своими руками, а можно пригласить экскаватор, главное, чтобы ямы были вырыты точно по осям.

Если строится мелкозаглубленный фундамент, то проводить укрепление стенок не надо. Если же строится заглубленный опорно столбчатый фундамент, то надо дополнительно укреплять стенки, шурф копают с откосами и устанавливать распорки.

Ширина ямы должны быть больше размера столбов, чтобы было возможно монтировать распорки и опалубку.

Чтобы в процессе эксплуатации опорно столбчатый фундамент не проседал, специалисты рекомендуют под столбами устраивать бетонную подушку, все эти работы можно выполнить своими руками.

Основные этапы строительства:

1. При устройстве опалубки используются доски, ширина которых 10-15 см и толщина 40 мм. Часто делают несъемную опалубку, в таких случаях для ее устройства используют асбестоцементные или металлические трубы, диаметр которых должен быть более 10 см.

2. Для проведения армирования столбов используют металлические стрежни толщиной 10-14 мм, они устанавливаются в продольном направлении. Для армирования по вертикали, можно использовать более тонкую арматуру, достаточно ее диаметра 6-8 мм.

   Для того чтобы обеспечить надежную связь столба с ростверком, арматура должна выходить из него не меньше, чем на 15 см.

3. Бетон необходимо заливать слоями по 20-25 см и каждый слой хорошо трамбовать, для этого может быть использован ручной или электрический глубинный вибратор.
4. При проведении монтажа ростверка, можно сделать опалубки, установить арматуру и залить бетон, а можно использовать готовые железобетонные балки. После заливки бетона, надо дать, чтобы он набрал прочность, поэтому строительство можно начинать не ранее, чем через 2-3 недели.

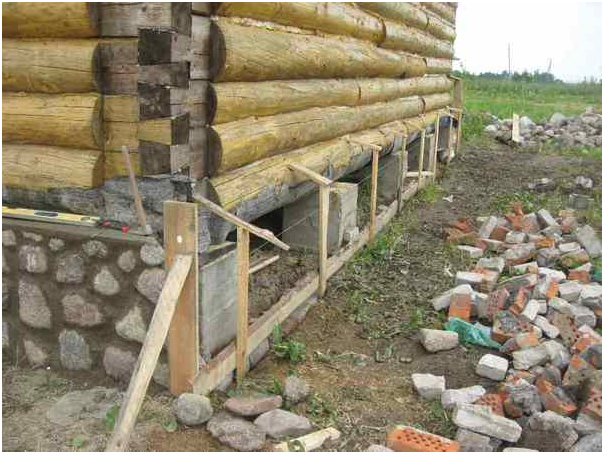

5. Для устройства забирки, обычно используют кирпич, надо обязательно оставить отверстия для установки различных коммуникаций и вентиляции.

Часто при строительстве такого фундамента используют бетонные блоки. Это объясняется простотой их монтажа, достаточно сделать основание из щебня и песка, после чего установить блоки и связать их растверком.

В данном случае есть свои ограничения, такой столбчатый фундамент нельзя делать на горизонтально подвижном грунте, он не подходит для строительства больших зданий и его нельзя использовать на слабонесущих грунтах.

При использовании блоков, между собой их надо связывать мощным ростверком из железобетона, что делает конструкцию более дорогой.

При использовании труб, делают отверстие соответствующего диаметра, в него вставляют трубу и обсыпают ее с внешней стороны. После этого внутрь трубы заливают бетон на 1/3 ее длины, затем трубу поднимают и бетон заполняет все пространство под ней.

Надо обязательно трамбовать бетон. Трамбовку можно провести строительным вибратором, о том, как его можно сделать самостоятельно мы подробно рассмотрели в новой статье.

Теперь в трубу снова заливают бетон, но не полностью, а оставляют 15-20 см до ее верха. По центру устанавливают армированный стержень, в верхнюю часть трубы устанавливают анкера, что позволяет соединить столб с ростверком и окончательно все бетонируют.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Нужно ли утеплять столбчатый фундамент

В отличии от ленточного, столбовой фундамент не сильно подвержен влиянию пучения грунта. Если мелкозаглубленный фундамент может пострадать при промерзании грунта, то столбчатый при правильном устройстве располагается ниже глубины промерзания грунта. Но, тем не менее, утеплить фундамент необходимо, чтобы снизить потери тепла в доме через пол первого этажа.

Потери тепла в зимний период через перекрытия первого этажа могут достигать 20%, если фундамент не утеплен качественно.

Теплоизоляцию столбчатого фундамента бани или дома делают, используя пенопласт, экструдированный пенополистирол, или напыляют на конструкции пенополиуретан (ППУ). Для выбора утеплителя необходимо рассмотреть основные виды современных утеплителей, их назначение и технические характеристики. Но, при выборе предпочтение следует отдавать влагостойким и прочным материалам.

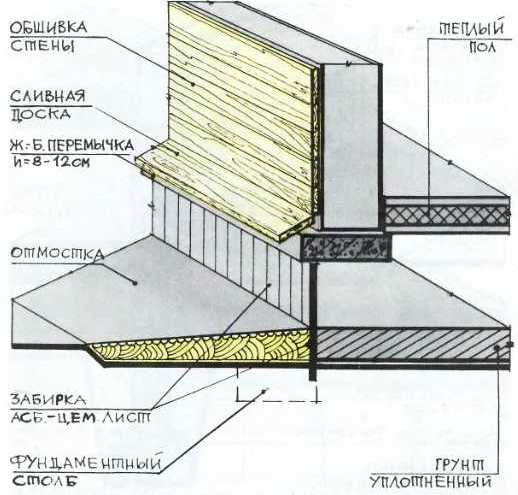

Как построить цоколь на столбчатом фундаменте

Цоколь на столбчатом фундаменте.

После того как строительство фундамента для бани закончено, нужно обустроить цоколь. Задача этого конструктивного элемента – предохранять пол от холода, попадании пыли и влаги. В цоколе нужно предусмотреть хотя бы две отдушины на противоположных сторонах.

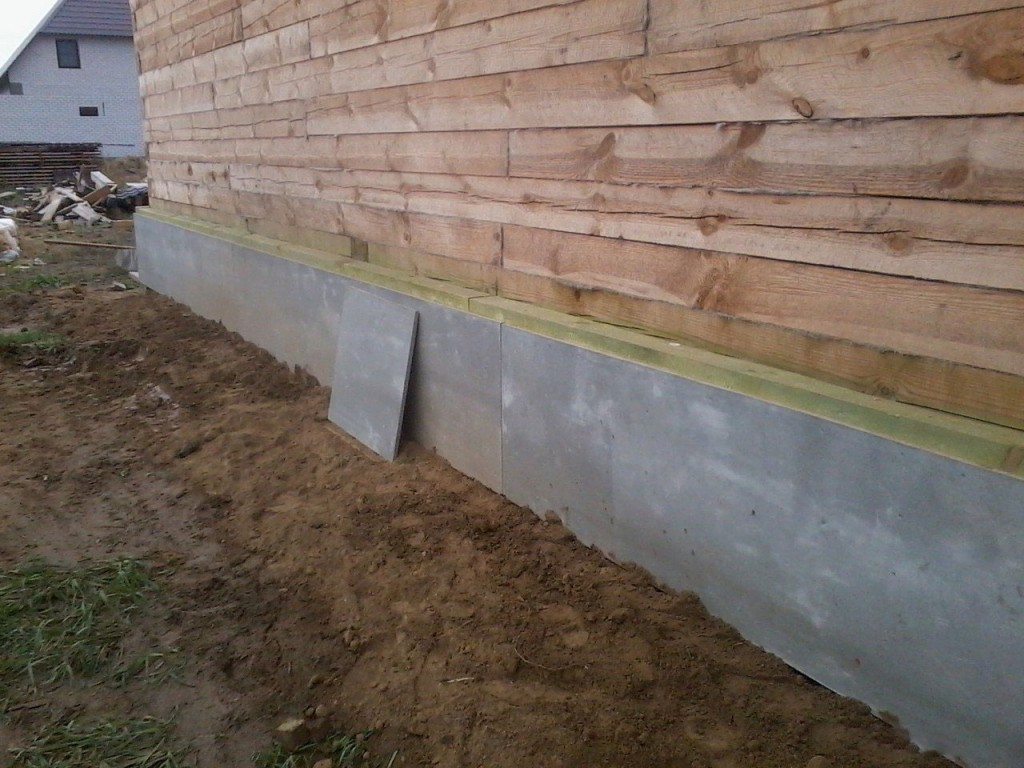

Для строительства цоколя подходят блоки, кирпичи, плоские асбестовые листы, дерево. Цоколь из плоского асбестового шифера – наиболее экономичный и довольно надежный вариант. Для его обустройства листы шифера режутся электролобзиком на три ровных части по длине.

Между всеми столбами нужно сделать бетонную перемычку. Прокапывается траншея глубиной около 30 см, на дно засыпается щебень слоем около 15 см и утрамбовывается. Траншею заполняют бетоном и устанавливаются листы шифера, следя за плотным прилеганием к столбам фундамента. Шифер заглубляется в бетон. Его кромка должна быть той же высоты, что и опоры. Не забудьте вырезать отверстия под отдушины. Фиксируются листы саморезами, а сверху делается обвязка уголком в 25 мм.

Закройте тем же уголком стыки листов шифера, уложите между ними полиэтилен, вставьте в отдушины асбоцементные трубы, засыпьте пространство между листами керамзитом и забетонируйте трубы. Цоколь готов. Бывает, что фундамент со временем изнашивается под действием природных сил. Если это ваш случай посмотрите нашу статью про ремонт фундамента своими руками.

{reklama2}

Естественно, описанные этапы строительства фундамента – всего лишь теория. Это мастерство вы сможете освоить лишь на практике. Что ж, начинайте практиковаться!

Заключение

Следует в первую очередь отметить значительную экономию при возведении фундамента такого типа. Поскольку вы сможете за несколько дней выполнить его самостоятельно, на что понадобиться меньше материалов, чем при возведении других типов фундаментов. Кроме того, нет необходимости нанимать строительные бригады.

Небольшой совет, постройку лучше закончить до начала морозов, или же предусматривать бетонные плиты, поскольку оставлять фундамент на зиму ненагруженным недопустимо. Это может повлечь за собой выталкивание столбов из грунта, в следствии чего, фундамент необходимо будет полностью переделывать.

Что касается построек, то такого типа фундамент подойдет для постройки гаражей, террас, небольших и легких домов. На этом все, также вы можете ознакомиться с технологией возведения других фундаментов, и разобраться с их видами в других наших статьях.

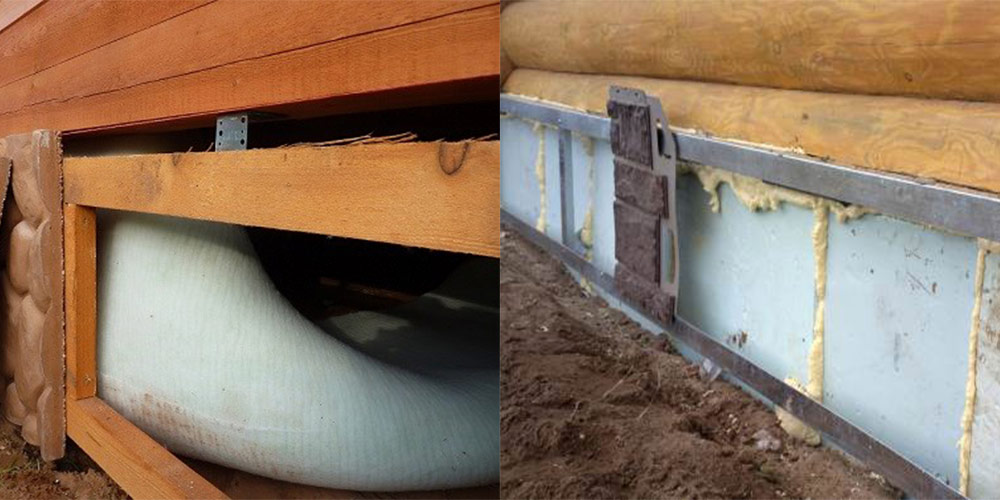

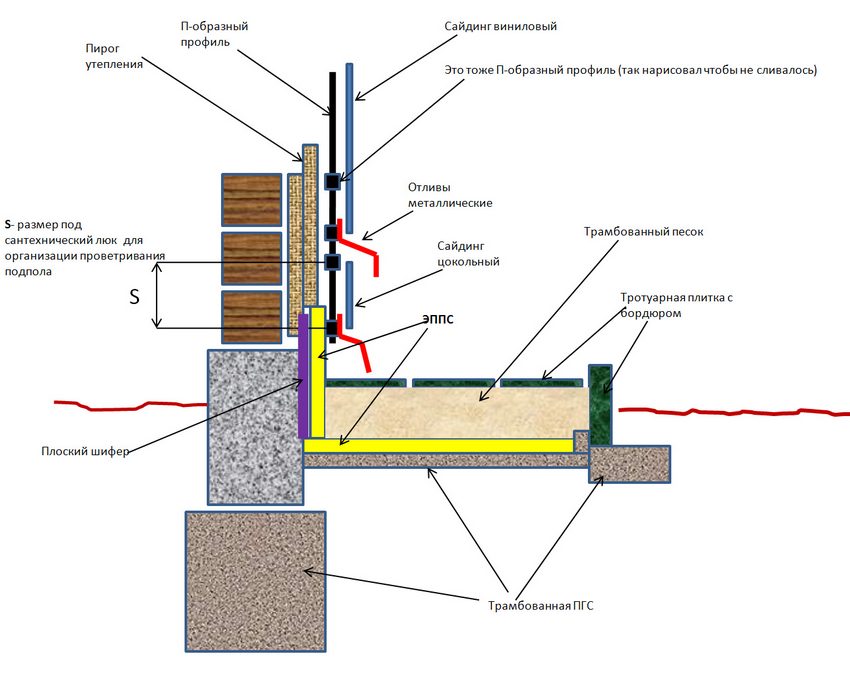

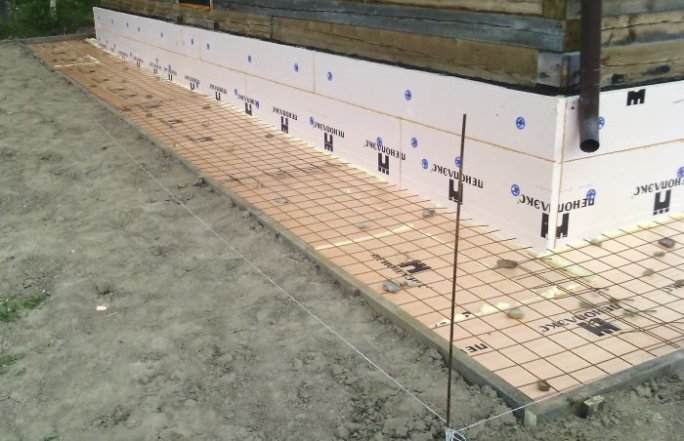

Утепление фальш-цоколя и совместимость материалов

Вопрос утепления фальш-цоколя требуется решать, опираясь на климатические условия и общее назначение строения.

Если дом будет использоваться только в летний период или климат мягкий, то достаточно утепленного пола.

Для фальш-цоколей рекомендуют использовать наружное утепление, которое сохраняет тепло и смещает точку росы в сторону материала, более готового к колебаниям температуры и появлению конденсата.

Материалы для утепления подходят для различных вариантов забирки, однако применять их в зависимости от нее приходится по-разному:

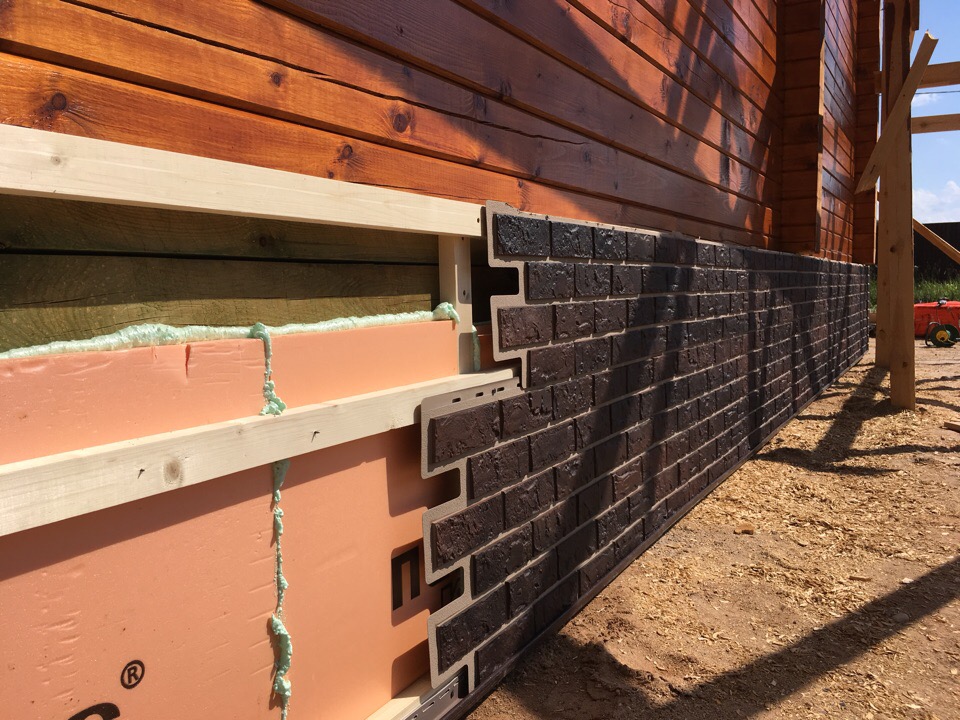

1. Каркасные фальш-цоколи утепляются поверх, после чего можно декорировать их финишным покрытием, например, сайдингом.

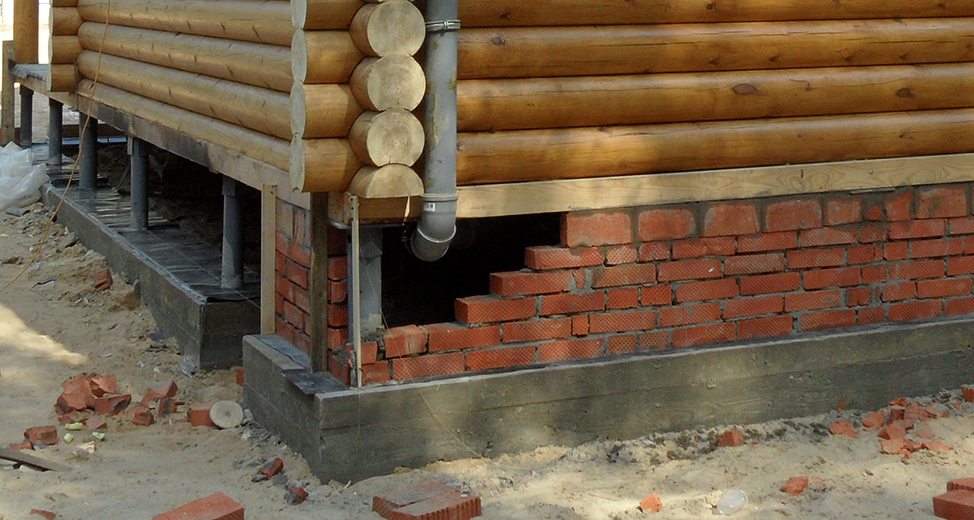

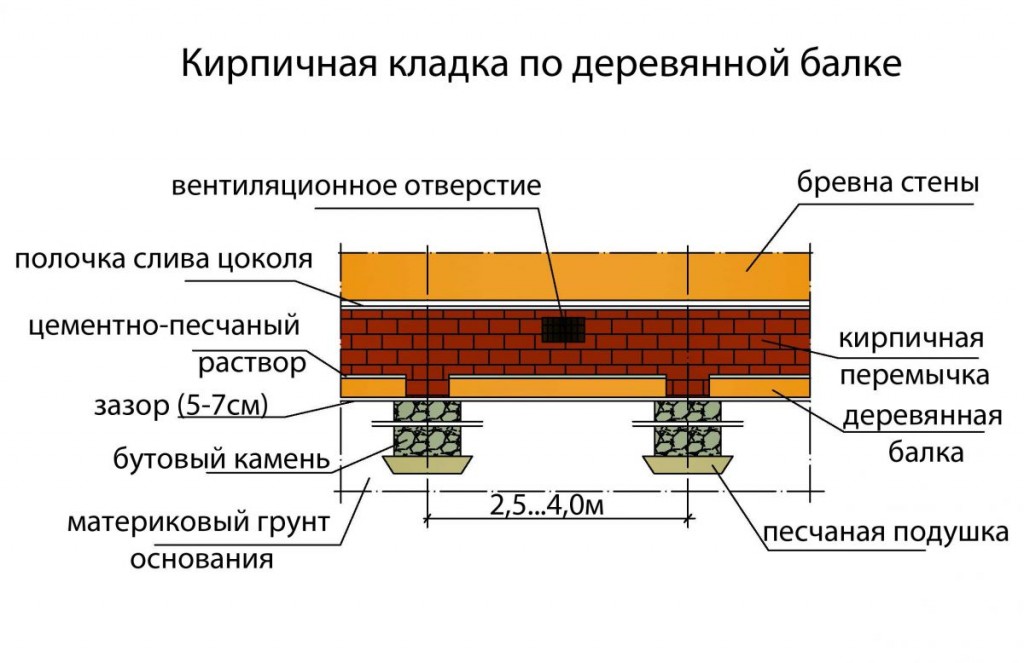

2. Кирпичную забирку предварительно заделывают, если есть трещины, покрывают грунтовкой, а затем наклеивают или монтируют иным образом утеплитель. Далее потребуется натянуть полимерную сетку и оштукатурить поверхность. Финишная отделка осуществляется плиткой либо поверхность окрашивается.

Наибольшая эффективность утепления достигается, если проводится процедура как с уличной стороны, так и изнутри.

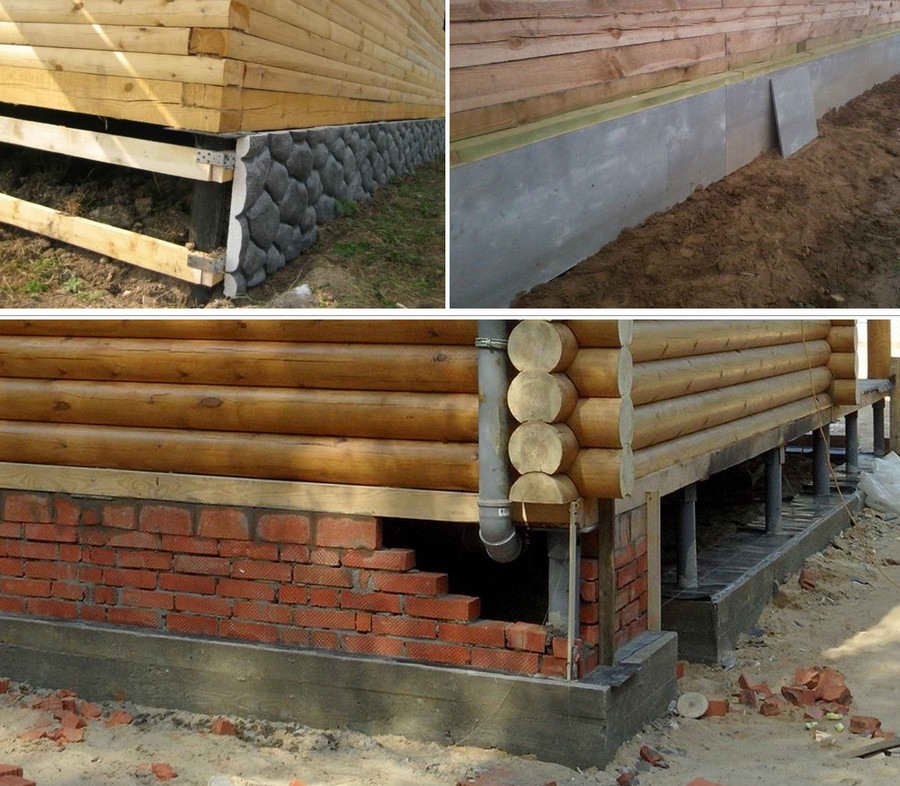

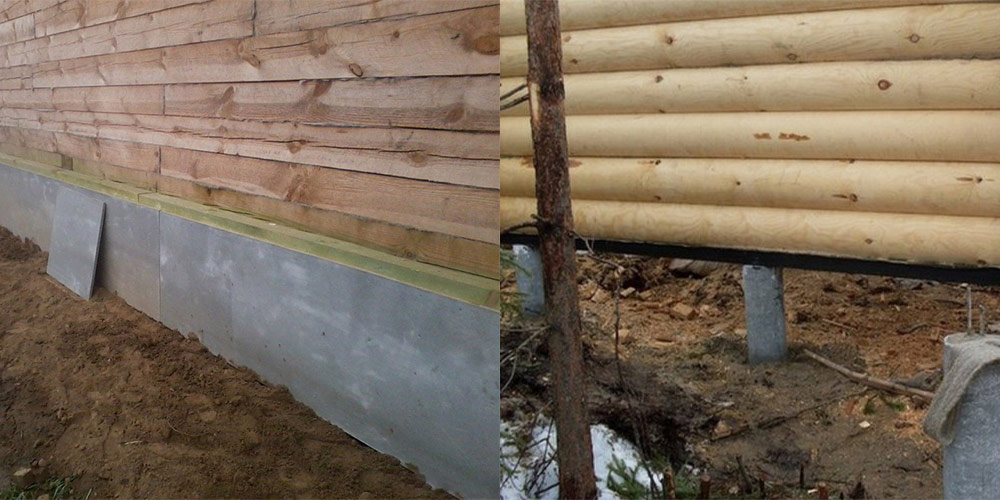

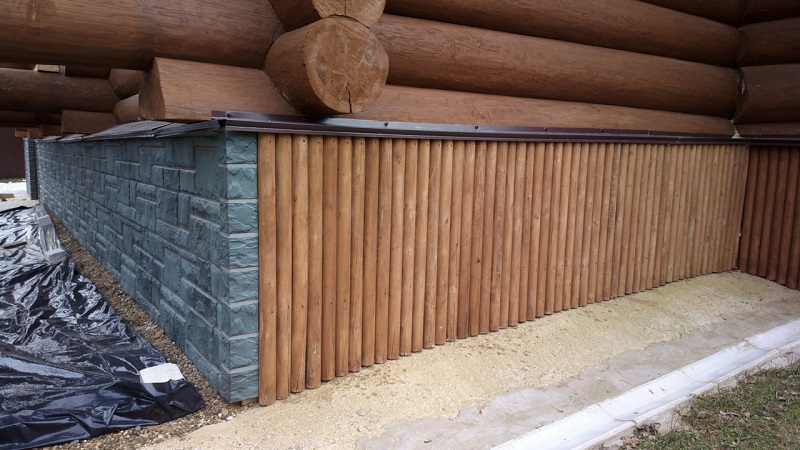

Забирка для столбчатого фундамента — Фундамент своими руками

Забирка столбчатого фундамента и свайного – это обустройство их цокольной части. Ее делают, чтобы утеплить сооружение снизу. Также она служит для предотвращения попадания в пространство под постройкой дождя, снега, мусора и животных.

В результате чего сваи медленнее подвергаются воздействию разрушительных внешних факторов, возрастает время их эксплуатации. Строят забирку из разных материалов.

Варианты отличаются трудовыми и финансовыми затратами, но в любом случае условия проживания становятся более комфортными.

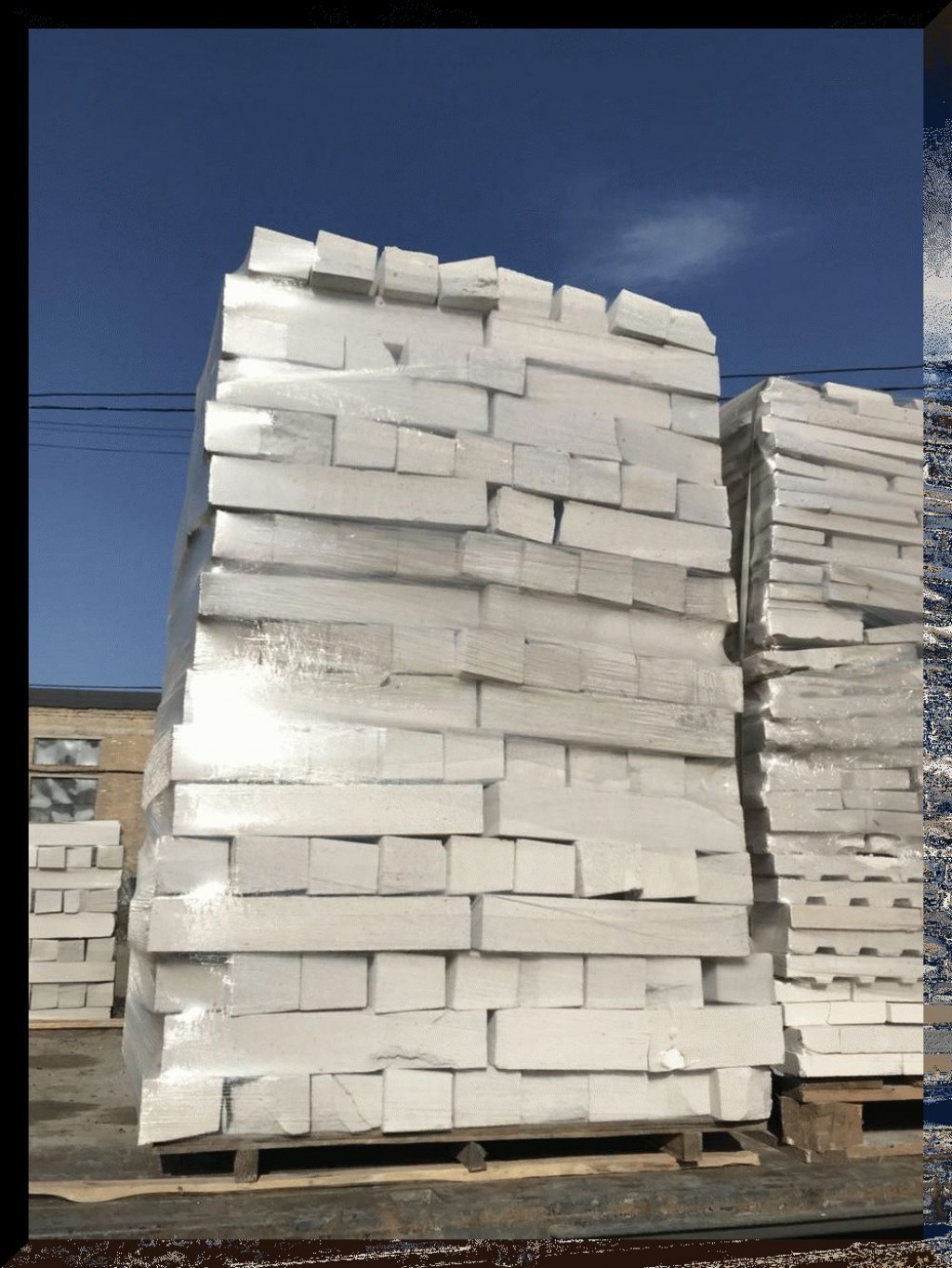

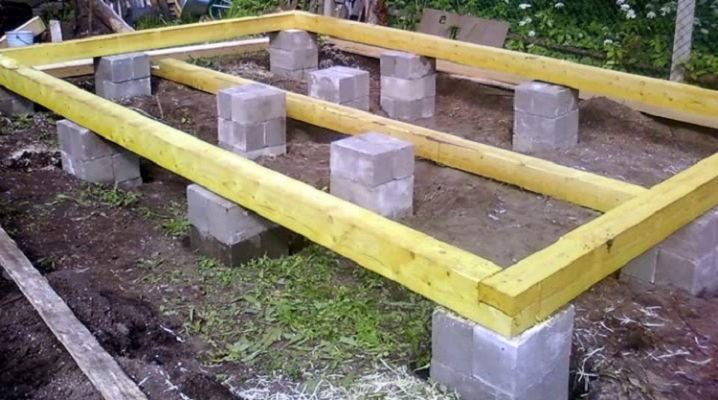

Блоки

Самым распространенным кладочным материалом для несущих элементов столбчатого сборного фундамента являются строительные блоки. Можно воспользоваться практически любой их разновидностью, но оптимальным вариантом будут блоки из тяжелого бетона с керамзитной составляющей. Они имеют следующие характеристики:

• Стандартный размер 20 × 20 × 40 см. Это позволяет обходиться меньшим количеством. На один столб необходимо до 10 блоков.
• Высокая прочность.
• Не боятся грунтовых вод и перепадов температур.
• Выдерживают постройки большей массы.
• Долговечны.

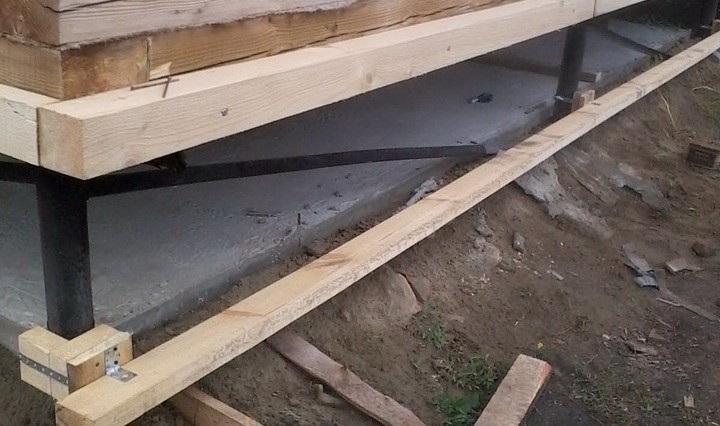

Закрытие при помощи бруса

Одним из самых эффективных способов закрытия является обвязывание основания специальным брусом. Однако данный вид работ является наиболее технически сложным.

Процесс закрытия представляет собой деревянную доску, расположенную между столбом и самим основанием. Доска закрепляется и обворачивается рубероидом.

При работе следует соблюдать следующие условия:

• Процесс необходимо начинать с углов здания
• Соединять конструкцию необходимо специальными металлическими скобами
• После завершения обвязки надо проверить прочность работы

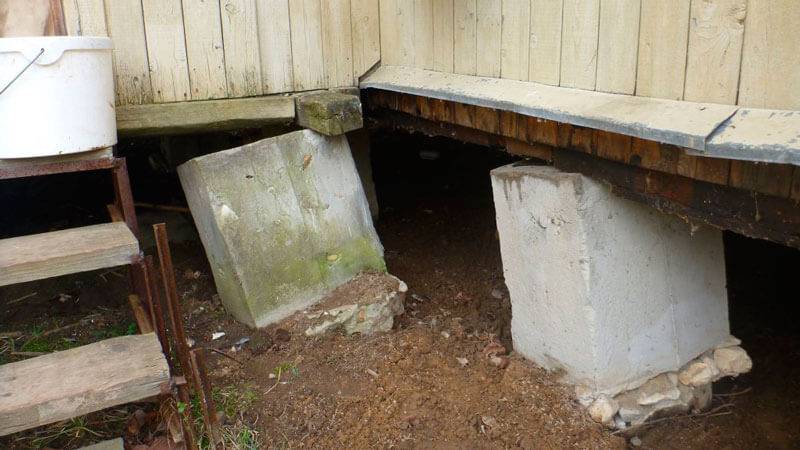

Особенности столбчатых фундаментов

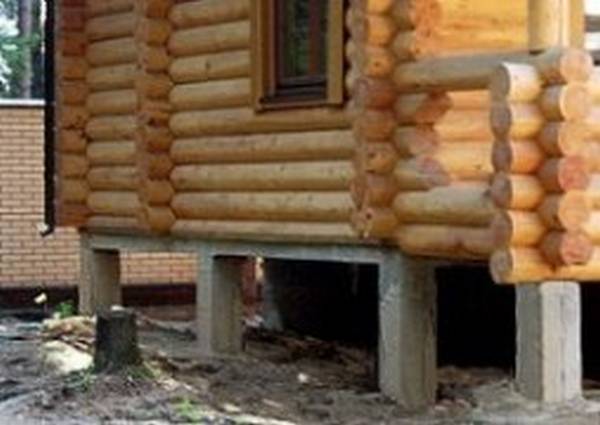

Опорно-столбчатый фундамент – это конструкция из столбов, на которую опираются стены и нижняя обвязка. Столбы устанавливают на участках с самыми большими статическими нагрузками: на углах, стыках стен. Шаг между опорами – не больше двух с половиной метров. Если пролет длиннее, устанавливают промежуточные столбы.

Фундаменты различаются габаритами, сечением столбов и материалом их изготовления, глубиной погружения, формой (квадратные, круглые, прямоугольные).

Одно из основных требований к фундаменту, независимо от его вида – верхушки столбов должны располагаться в общей горизонтальной плоскости. Тем более, если ростверка нет, и обвязку кладут прямо поверх опор. Горизонтальность вымеряется водяным уровнем либо нивелиром.

Материалы для изготовления столбчатого фундамента

Столбчатый фундамент своими руками можно изготовить из следующих материалов:

Кроме этого опоры различают по способу изготовления:

• монолитные (устанавливают опалубку и заливают бетон);
• сборные – их складывают из кирпичей, блоков, камня.

монолитный столбчатый фундамент сборный столбчатый фундамент

Фундамент можно установить с ростверком или без него. Ростверком в данном случае служит ж/б балка. Ее кладут на столбы сверху. Смысл – равномерно распределить по всем опорам нагрузку от конструкции. Кроме этого балка «связывает» столбы, не позволяет им разъезжаться в стороны в случае горизонтальных подвижек грунта.

Поскольку использование фундаментной балки увеличивает трудоемкость монтажа и затраты на материалы, легкие каркасные сооружения часто устанавливают без нее: кладут обвязку поверх гидроизоляции прямо на вершины столбов. Но при этом обязательно нужно учитывать характер грунта, т.к. без ростверка основание дома практически не защищено от горизонтальных подвижек.

Уровни заглубления

Существует три вида фундаментов в зависимости от глубины погружения опор: заглубленные, мелкозаглубленные и незаглубленные.

Виды столбчатых фундаментов по уровню заглубленности: А) Заглубленный фундамент,Б) Мелкозаглубленный фундамент, В) Незаглубленный фундамент.

1. Заглубленные. Столбы погружают ниже линии промерзания почвы. Вариант для «плохих» пучинистых грунтов – глин, суглинков.

2. Мелкозаглубленные – около полуметра выше линии промерзания. В этом случае половину скважины под столб занимает подушка из песка и гравия. Подходит для слабопучинистых грунтов.

3. Незаглубленные. Примерно вровень с поверхностью земли. Перед монтажом насыпают песчано-гравийную подушку. Подходят для устойчивых грунтов и очень легких построек.

Если грунт совсем слабый и водонасыщенный (плывуны), столбчатый фундамент лучше не использовать.

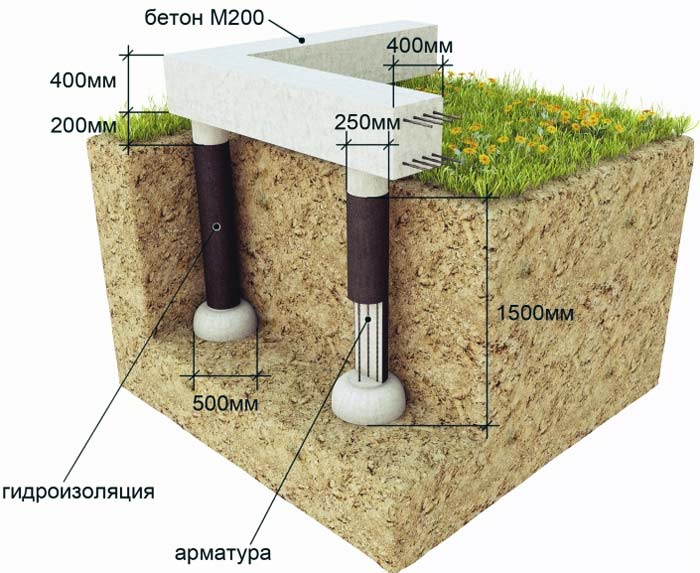

Расчет столбчатого фундамента

• Шаг между столбами: 1,5-2,5 метра
• Сечение прямоугольного столба: 25 на 40 см
• Сечение круглого столба: 20-25 см
• Высота столба над землей: не меньше полметра

Расчет осуществляется исходя из ожидаемой нагрузки на основание . Она складывается из следующих цифр:

• 1. Полный вес дома (стены, крыша и т.д.);
• 2. Примерный вес самого фундамента;
• 3. Снеговая нагрузка (при крутизне ската более 60º не учитывается).

Вторая необходимая характеристика – несущая способность грунта . Значения этого показателя для разных грунтов (пески, глины и т.д.) можно найти в таблицах СНиП.

Общую площадь оснований столбов находим по формуле S=1,3*P/R, где

Чтобы вычислить количество столбов, надо поделить площадь на сечение одной опоры. Чем больше сечение, тем меньше потребуется опор и наоборот.

Далее рассмотрим, как залить столбчатый фундамент своими руками.

Материалы для фальшь-цоколя

Строительный материал для забирки свайного фундамента подбирают исходя из местных условий эксплуатации, наличия и конструктивных особенностей ростверка.

Бетонные плиты

Утепление столбчатого фундамента бетонной забиркой

Бетонные изделия чаще используют при обустройстве свайного фундамента промышленных зданий, где нет высоких требований к внешнему виду постройки. В частных домах бетон «облагораживают» отделкой различными материалами, что повышает конечную стоимость всего строительства.

Плиты должны иметь толщину не менее 100 мм, чтобы обеспечить защиту подпольного пространства от холода.

Выделяют две технологии монтажа:

• Плиты опирают или подвешивают на столбы фундамента. Это утяжеляет массу здания и должно учитываться при проектировании свайного поля. Потребуется защита пространства от нижнего края плиты до поверхности земли от проникновения воды и животных.
• Для установки изготавливают ленточный армированный фундамент, чтобы плиты не перекосило. Для фундамента роют траншею, глубиной 50 см, изготавливают подушку из щебня и песка, укладывают армопояс и заливают слой бетона.

Для защиты от влаги проводят гидроизоляцию обмазочными или рулонными материалами.

После установки плит по всему периметру дома заливают отмостку.

Керамический кирпич

Кирпичная забирка

Технология похожа на обустройство забирки из бетонных плит.

Между сваями устраивают ленту фундамента, на которую кладут кирпич. Толщину стенки выбирают не меньше 25 см — кладка «в кирпич». Это обеспечит механическую прочность, устойчивость стенки и защитит дом от морозов.

Для работы используют только керамический глиняный (красный) кирпич — белый (силикатный) разрушится в течение 2-3 сезонов эксплуатации дома.

Финишную отделку проводят штукатуркой, искусственным камнем, сайдингом. Для утепления используют пеноплекс — экструдированный полистирол, который также штукатурят и впоследствии окрашивают.

На винтовом фундаменте кирпичом выводят стойки вокруг металлических свай, что защищает их от быстрого износа под влиянием климатических условий.

Цементно-стружечные плиты

Листы ЦСП имеют низкую теплопроводность, поэтому удерживают тепло

Листы ЦСП изготавливают из портландцемента, древесной стружки и добавок, среди которых хлористый кальций, сернокислый алюминий, сульфат алюминия, хлористый алюминий, силикаты натрия.

Цемент является связующим веществом, стружка наполнителем. Добавки предотвращают гниение, образование плесени, отталкивают влагу. Материал негорючий и прочный.

Теплопроводность низкая, что снижает расход энергоносителей на обогрев.

Для изготовления забирки монтируют обрешётку, которую жёстко крепят к сваям.

Листы ЦСП присоединяют к обрешётке с помощью саморезов. Окончательную отделку проводят штукатуркой или листовыми материалами типа «сайдинг». Для подгонки под нужные размеры листы режут ручной ножовкой по дереву или электрическим инструментом.

При необходимости забирку из плит делают двухслойной, а промежуток заполняют теплоизоляционным материалом.

Плоский шифер

Плоский шифер – хрупкий материал, ломается при механическом воздействии

Материал отличается повышенным сроком службы, размеры листов стандартизированы.

Важно учитывать, что шифер — хрупкий материал и его не используют в местах, где возможно механическое воздействие.

Для резки используют углошлифовальную машинку с кругом по камню.

Для установки монтируют металлические уголки, к которым шифер прикручивают или приваривают накладку.

Цокольный сайдинг

В продаже встречается сайдинг изготовленный из металла, фиброцемента, алюминия или пластика.

В состав сайдинга для наружного применения добавляют компоненты, предотвращающие негативное влияние климатических факторов, в том числе светостаблизирующие добавки. Такой материал не выгорает на солнце и не теряет свойств.

Панели крепят к обрешётке, лаги которой устанавливают с шагом, рекомендованным производителем.

Термопанели

Забирка из термопанелей

Изделия выпускают из различных материалов и различной фактуры — под дерево, сталь, камень. Объединяет их конструкция. К листу теплоизолятора (пенопласт, пеноплекс) заводским способом приклеивают внешний, стойкий к механическим нагрузкам слой.

Материал выпускают в виде панелей с большими геометрическими размерами или в виде плитки.

Существует два вида монтажа:

• приклеивание к заранее изготовленной стенке;
• крепление на анкеры, саморезы, болты.

Преимущество подобных материалов: стойкость к климатическим условиям, повышенное качество теплоизоляции.

Высокая цена ограничивает повсеместное использование.
