Армирование монолитной плиты фундамента: вязка

Вы здесь

Главная

function Load(){
text = (‘maintext’).innerHTML;
printwin = open(», ‘printwin’, ‘width=700,height=500’);
();
(»);
(text);
(»);
();
}

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного плитного фундамента (плиты, ушп) для дома.

Расчет арматуры

*Расчет арматуры будет выполнен автоматически, по заданным параметрам фундаментной плиты, в соответствии со СНиП 52-01-2003.

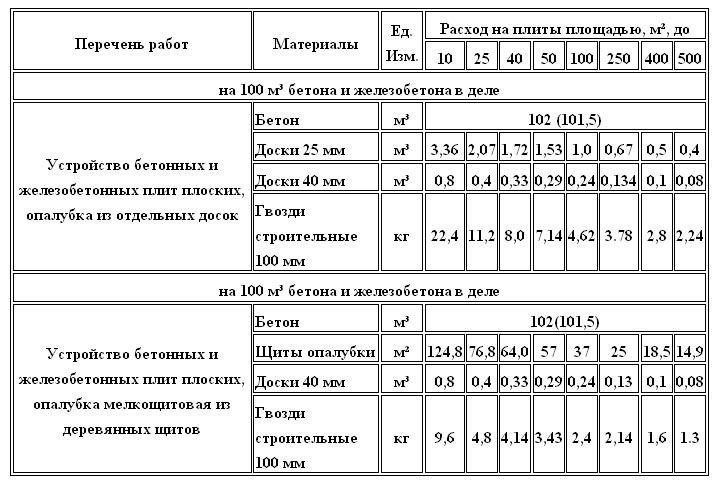

Расчет опалубки

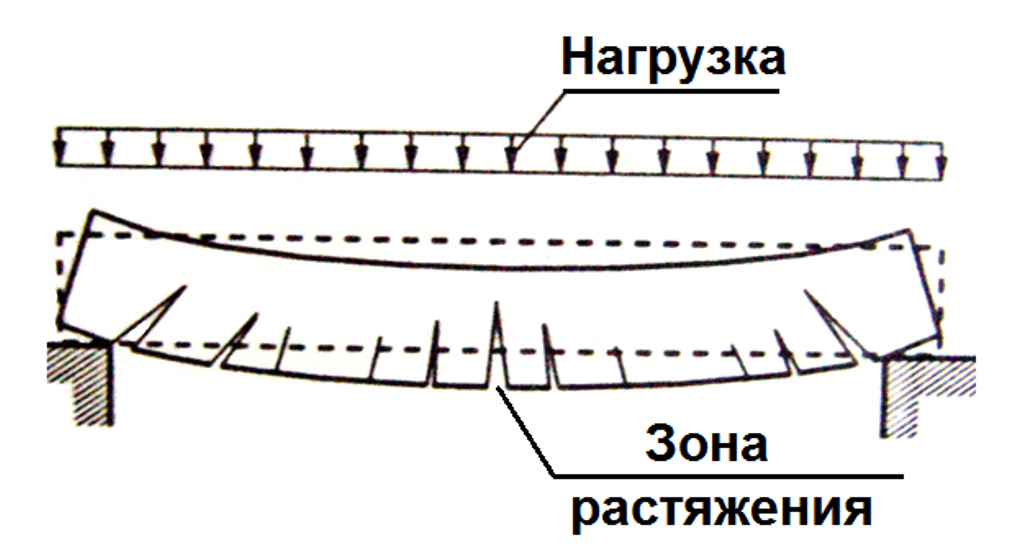

Армирование бетона – почему это необходимо?

Армирование фундамента – это обязательный процесс, при котором происходит усиление конструктивных особенностей бетона и повышение его эксплуатационных характеристик. Арматура – это важнейший защитный компонент, количество которого рассчитывается по определенной схеме с учетом всех факторов, главными из которых выступает правильная организация хода строительных работ и выбор материала.

Армирование фундамента

Бетонный раствор, который состоит из воды, цемента и песка, после застывания представляет собой достаточно прочный материал с хорошими характеристиками. Однако в процессе эксплуатации возникает постоянное вспучивание грунта и перепады температурного давления. Эти факторы негативно влияют на бетон, который трескается и теряет форму и постепенно разрушается под их воздействием. Для предотвращения этих явлений в процессе строительства используется стальная арматура различного класса и размера, которая интегрируется в структуру бетона на стадии заливки фундамента.

Таким образом, при проектировании важно четко и правильно провести расчет арматуры для фундамента определенного типа и следовать этим расчетам во время строительства здания.

Принцип строения плитного основания

Если здание или строение имеет в высоту два-три и больше этажей, а вес его от 20 – 25 тонн на 1 кв.м., целесообразно применять плитный вид фундамента. Это железобетонная монолитная плита толщиной 30-40 см, лежащая под всей площадью возводимой постройки. Для конструкций сложных геометрических форм эту основу обычно разделяют на более мелкие по размеру части, оставляя деформационные швы.

Такие бетонные монолиты бывают 2-х типов:

1. Мелкозаглубленные – относительно бюджетный вариант. Строительно-монтажные работы составляют срез плодородного слоя почвы и уплотнение нижележащего слоя грунта. Такой тип применим для строительства зданий и сооружений небольшой площади, а также для домов из дерева или бревен.

2. Глубокозаглубленные. При возведении построек с большим подвалом или цокольным этажом следует применять глубокозаглубленный фундамент. Материальные и трудовые затраты при этом увеличиваются, так как становится больше и объем земляных работ (нулевого цикла). Для монтажа требуется котлован, на дне которого лежат более плотные грунты. За счет этого выигрывает устойчивость конструкции, так как почвы практически не деформируются под нагрузкой постройки.

Воспользуйтесь рекомендациями специалистов при выборе типа основания, чтобы в ходе эксплуатации будущей постройки не возникло непредвиденных деформаций.

Расчет для свайного основания

Схема армированного свайного фундамента.

Произведем расчет количества арматуры для фундамента из свай для аналогичного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько потребуется прута?

На каждую сваю уйдет 4 прута, каждый из которых имеет длину, равную длине сваи плюс 350 мм запуска для связки с остовом ростверка. Итого:

4х(2+0,350) = 9,4 м.

Таких свай у нас 16, поэтому общая длина периодического профиля будет равна:

16х9,4 = 150,4 м.

Для связки вертикального профиля, формирующего каркас столба, используем гладкие прутья сечением 6 мм. Соединение производим на трех уровнях. Размер одного прутка будет равен:

3,14х200 = 628 мм.

На одну сваю нужно 3 обвязки:

3х628 = 1884 мм (с округлением 1,9 м).

Общая длина связующих элементов на 16 точек:

16х1,9 = 30,4 м.

Схема монтажа фундамента.

Подсчет продольной арматуры для ростверка аналогичен подсчету для ленточного фундамента. Всего нужно 152,4 м. А вот поперечного стержня с учетом высоты ростверка 400 мм потребуется несколько меньше. Суммарная длина четырех профилей для одной связки будет составлять:

4х(400-2х50) = 1200 мм = 1,2 м.

На 119 соединений необходимо:

119х1,2 = 142,8 м.

Для свай, диаметр поперечного сечения которых меньше 200, можно брать 3 прута. При увеличении этого размера количество необходимой арматуры возрастает.

Изготавливаем подставки

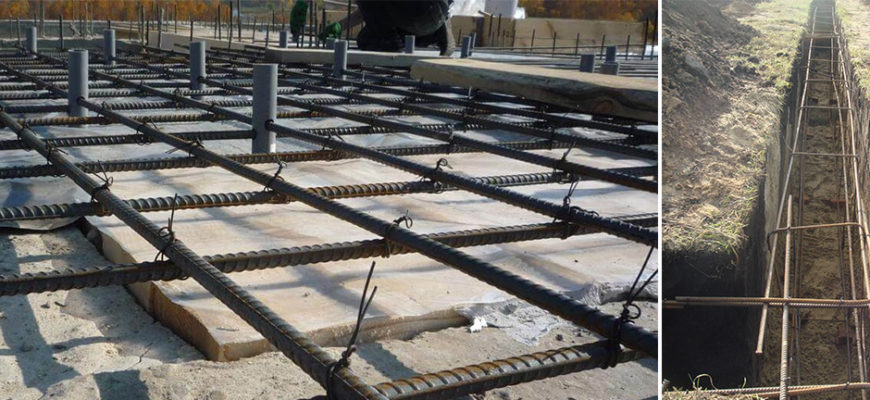

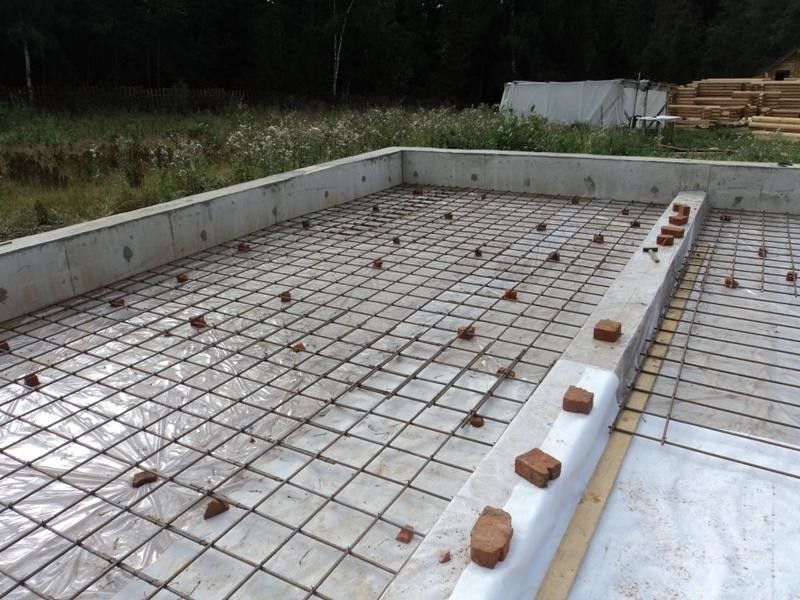

Нижний слой армирующего каркаса укладывается на готовые пластиковые подставки, после этого на него устанавливаются специальные «столики», которые поддерживают следующий слой конструкции. Они изготавливаются из куска арматуры, размер которого рассчитывается исходя из толщины монолитной плиты. Допустим, мы имеем дело с основанием толщиной 40 см. В этом случае расчеты будут следующими:

40 см (высота плиты) – 8 (два защитных слоя по 4 см) – (4 х 1 см) (толщина прутков умноженная на их количество) = 28 см.

Изготавливается поддерживающий «столик» путем изгиба в П-образную форму. Радиус изгиба подбирается в индивидуальном порядке. «Хвостики» подставки отгибаются в противоположные стороны, образуя тем самым надежные упоры, которые позволят уложить и зафиксировать оба слоя конструкции.

Расчет арматуры

Рассмотрим несколько расчетов количества арматуры на фундамент гаража, как небольшого строения.

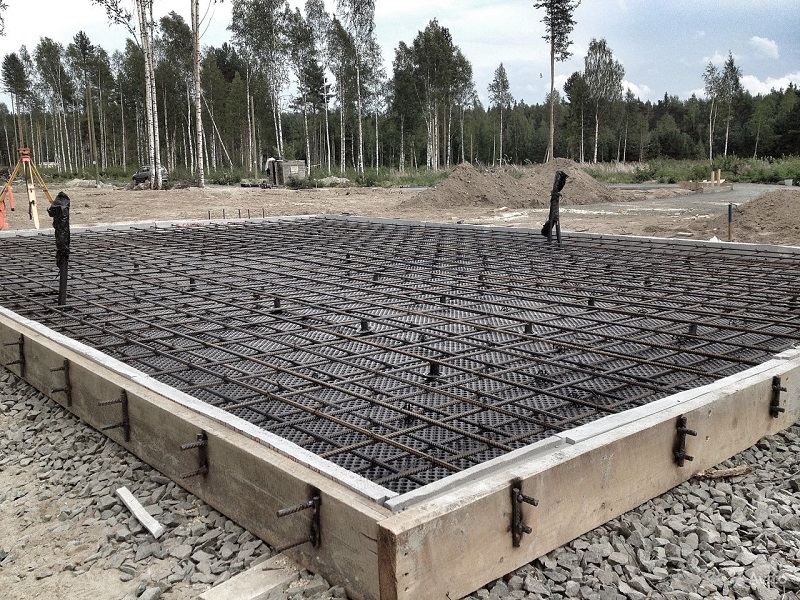

Плитный фундамент

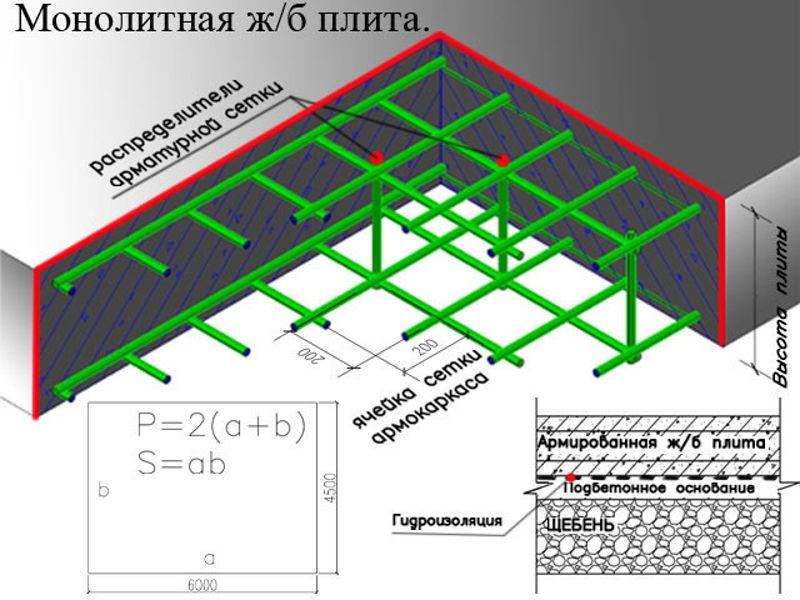

Площадь гаража для одной машины 4х6 м, с учетом толщины стен 4,5х6,5 м. Значит, плита будет заливаться под последний показатель. Ее площадь 29,25 м². Толщина монолитной плиты не меньше 20 см, поэтому в нее придется уложить каркас из двух установленных друг над другом сеток.

Необходимо будет подрезать арматурные стержни по размерам с учетом, что до краев фундамента гаража каркас не должен доходить на расстоянии 10 см:

• в длину 6,3 м;
• в ширину 4,3 м.

Для такого небольшого сооружения используется сетка с ячейками 20х20 или 30х30 см. Поэтому раскладку арматуры проводим, скажем, через каждые 20 см. Теперь можно провести точный расчет количества арматуры для плитного фундамента.

• 630:20=31,5 – это количество коротких прутков;
• 430:20=21,5– количество длинных.

Округляем в большую сторону и прибавляем еще по одному стержню, потому что при таком расчете не учитывается крайний элемент. В конечном итоге получаем: 32+1=33 и 22+1=23. Это количество стержней необходимых для сборки одной арматурной сетки фундамента гаража. А так как сеток будет две, то количество увеличивается вдвое: длинных прутков надо 46 штук, коротких 66.

Теперь надо определить, сколько стержней необходимо для перемычек, которые устанавливаются вертикально и связывают между собой две сетки. Сам каркас должен располагаться в теле бетона, поэтому от нижнего и верхнего края фундамента надо отступить по 3-4 см.

То есть, расстояние между сетками – 13-12 см. Значит, длина перемычек будет равна этому значению. Шаг их установки для фундаментной плиты гаража – 20 см, потому что эти элементы каркаса устанавливаются в местах пересечения продольных и поперечных стержней. Получается, что в длину помещения нужно 32 поперечных стержня, в ширину 22. Их общая длина: (32+22)х12 см=648 см или 6,5 м. Теперь можно подсчитать общую длину необходимой арматуры.

• 46х630=28980 см – то длина длинных арматурных стержней.
• 66х430=28380 см – это длина всех коротких прутков.
• 28980+28380+648=58008 см – это общая длина необходимой арматуры для заливки плитного фундамента.

К этому показателю надо обязательно прибавить 3%, которые уходят на подрезку материала. Поэтому окончательный итог: 58008х1,03=59748 см или 600 м с округлением. Если пересчитать на количество стержней, то результат будет таким:

• 600:10=60, где 10 м – это рабочая длина арматуры.

Есть стандартная длина – 11,7 м, но для расчета берется именно «10», потому что остальной размер используется для нахлестов в процессе соединения. Значит, для фундаментной плиты потребуется всего 60 штук прутков. Кстати, можно подсчитать и расход арматуры на 1 м² площади: 600:29=20,7 м.

Таким способом рассчитывают материал и для межэтажных перекрытий. Здесь главное точно сделать расчет толщины плиты и объем необходимого бетона.

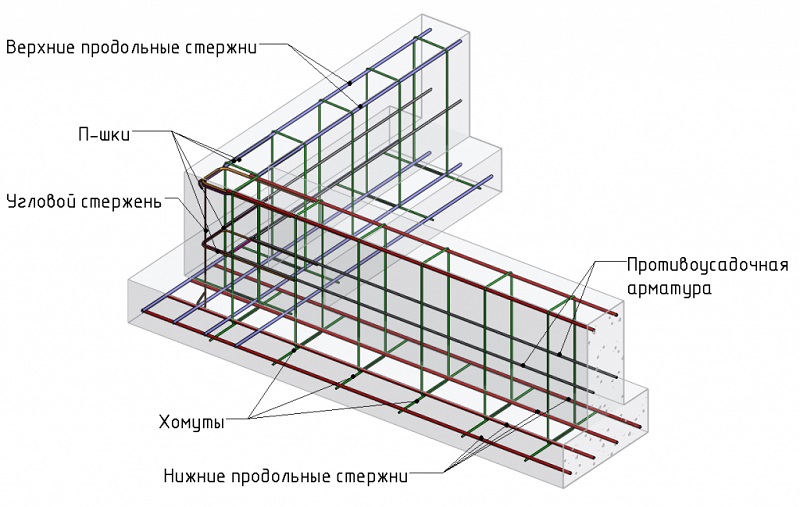

Ленточный фундамент

В принципе, армирование фундамента, расчет арматуры, укладка и вязка практически ничем не отличаются от предыдущего варианта. Просто в ленточной конструкции сетки укладываются не горизонтально, а вертикально. При этом их количество определяется шириною траншеи, выкопанной под заливку основы дома.

К примеру, если ширина ленты 50 см, значит, устанавливаются две сетки, которые должны оказаться внутри бетона. Расстояние между ними 20-40 см. Что касается количества стержней, то число продольных элементов определяется глубиною фундаментной конструкции.

Теперь количество рядов надо умножить на длину монолитной ленты. Это и будет общая длина арматурных стержней, которые пойдут на продольные элементы каркаса. Учитываем, что используются две сетки. Что касается поперечных участков, то их количество рассчитывается точно так же, как и в примере с плитным фундаментом.

Предварительный расчет для строительства фундамента

Расчет толщины фундамента – процедура, которую следует выполнять строителям или экспертам в этой сфере. Основные данные – это особенности участка и строящегося объекта.

На основании этих параметров удастся рассчитать:

• Нужную толщину плиты. Для начала желательно пригласить специалиста с буровым оборудованием, который произведет оценку грунта. Здесь необходимо учитывать не только толщину слоев и их состав, но и глубину/размещение грунтовых вод.
• Давление от массы возводимой конструкции не должно превышать несущую способность плиты. Чрезмерно толстая плита ознаменует дополнительные расходы на строительные материалы, а также слишком сильное давление на грунт. Под таким воздействием вероятность проседания увеличится в разы! Легкая плита же, наоборот, не будет выполнять возложенные функции.
• Необходимый объем материала для армирующего каркаса. Чтобы рассчитать этот показатель, необходимо хорошо разбираться в технологических особенностях материалов и особенностях возведения различных сооружений.

Для расчетов лучше воспользоваться услугами эксперта-строителя или попытаться сделать это, открыв онлайн калькулятор.

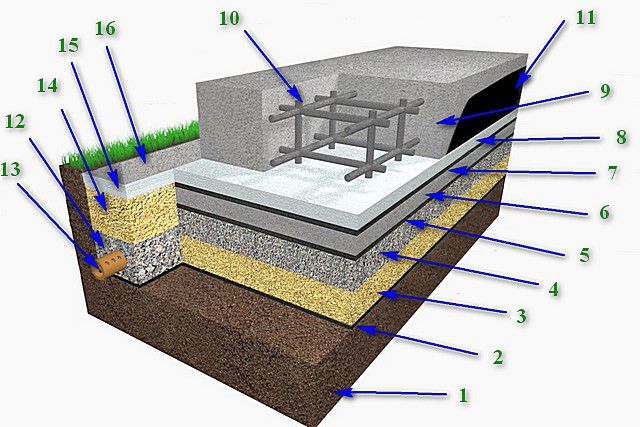

Особенности строения

Технология обустройства такого основания проста и не требует большого опыта в строительных работах. Этому способствует и строение используемой опалубки. При выполнении работ надлежит опираться на СП 50-101-2004. Перед монтажом плиты требуется подготовить песчаную подушку.

Такой фундамент не подвержен местным изгибам и способен перемещаться вместе с почвой без нарушения структуры. За счет этого он хорошо нивелирует диспропорциональные воздействия веса постройки, способные привести несущие конструкции в негодность. При использовании утепленной плиты также ликвидируется неравномерность вымерзания под домом.

Фундамент может быть цельным или составным. В первом случае, когда монолитную плиту заливают непосредственно на участке, основание получается надежнее, к тому же работы выполняются проще. Второй вариант предполагает, что фундамент состоит из нескольких элементов промышленного производства, объединяемых на стройплощадке. Реализация потребует заказа специальных машин, чтобы доставить и правильно уложить фрагменты, и приготовления стягивающего раствора. Реализуется этот способ быстрее из-за отсутствия необходимости в опалубке, армировании и продолжительной выдержке залитого бетона для его высыхания.

Перед началом строительных работ нужно исследовать состав грунта и рельеф поверхности. Если имеются выраженные наклоны и иные перепады высоты, лучше предпочесть свайный фундамент. В идеале для монтажа плиты поверхность должна быть максимально ровной.

Если грунт достаточно «беспроблемный» (нет потребности в объемной подушке и утепляющих конструкциях), удаляется лишь слой плодородной поверхности. В ином случае почва вынимается в требуемом объеме и организуется заменяющая ее подушка. Материалом обычно служит щебенка, смешанная с песком. Такой состав хорошо справляется с дренажом, не склонен к пучинистости, слабо сжимается. Каждые 10 см присыпки нужно утрамбовывать, используя виброплощадку.

Песчаную подушку требуется поливать водой. Используемая фракция не должна быть слишком мелкой, иначе возможна неожиданная усадка здания вследствие недостаточного сопротивления ужиманию. Обычно насыпают слой песка в 0,2-0,3 м.

Какие существуют разновидности монолитных бетонных плит?

В зависимости от способа исполнения плиточный фундамент бывает нескольких видов:

• сплошная плита одинаковой толщины по всей площади;
• с верхними ребрами;
• с нижними ребрами.

Монолитная конструкция с одинаковой толщиной наиболее простая в устройстве, но близкое расположение верхнего ее края к земле является причиной постоянного воздействия влаги на стеновые материалы (особенно актуально для деревянных стен или каменных, но без отделки). Увеличение ее толщины по всей площади ведет к значительным дополнительным финансовым затратам, которые можно исключить путем устройства плиты с ребрами, уходящими вниз или вверх.

Конструкция с верхним расположением ребер или монолитная «чаша» имеет плоское основание с выступающей монолитной железобетонной лентой по периметру и под внутренними несущими стенами.

Технология устройства рассмотрена в следующем видео:

Основание с нижними ребрами, которые дополнительно повышают его несущую способность без необходимости заглубления, может быть построено 2-мя способами:

1. Формирование ребер путем предварительного устройства траншей, которые делаются ниже уровня залегания самой плиты. В подготовленные приямки монтируется арматурный каркас, соединяющийся с армирующей конструкцией плиты, а затем производится бетонирование.

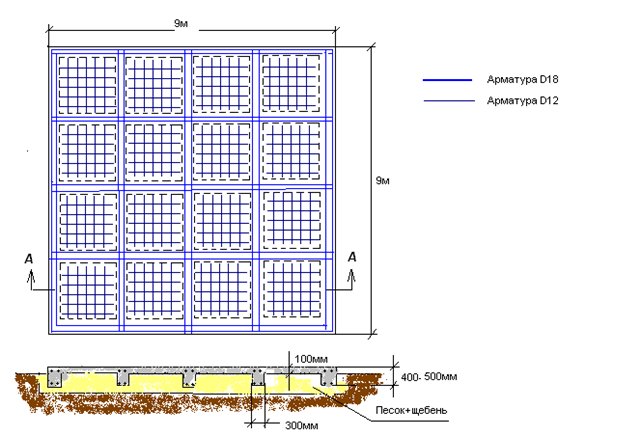

   Рисунок 6. Основание с нижними ребрами, сделанными за счет формирования траншей

2. Формирование ребер за счет укладки теплоизоляционного материала (экструдированного пенополистирола) – такой фундамент называется утепленная шведская плита. Ребра сооружается тоже по всему периметру и под внутренними несущими стенами между «островками» из утеплителя.

   Рисунок 7. Фундамент с нижними ребрами, сформированными благодаря применению ЭППС

Подробно технология устройства рассмотрена в представленном ниже видеоматериале:

Конечная цель проектирования

Результатом проектирования должен быть:

• сборочный чертеж монолитного фундамента;
• текстовые документы – расчеты и обоснования проекта;
• план разметки фундамента и привязка его к местности;
• план отрывки котлована;
• план сооружения опалубки;
• план размещения материалов на строительной площадке;
• планы доставки и заливки бетона, согласованные по времени.

Один из способов расчета параметров фундамента – метод конечных разностей, который показывает, как рассчитать характеристики плитного фундамента.

Расчет фундаментной плиты можно провести методом конечных элементов.

Но проще всего рассчитать фундаментную плиту, используя калькулятор расчета. В нем заложены все нужные формулы и методики.

Некоторые калькуляторы помогают рассчитать нужное количество песка, цемента, щебня, общее количество и стоимость материалов.

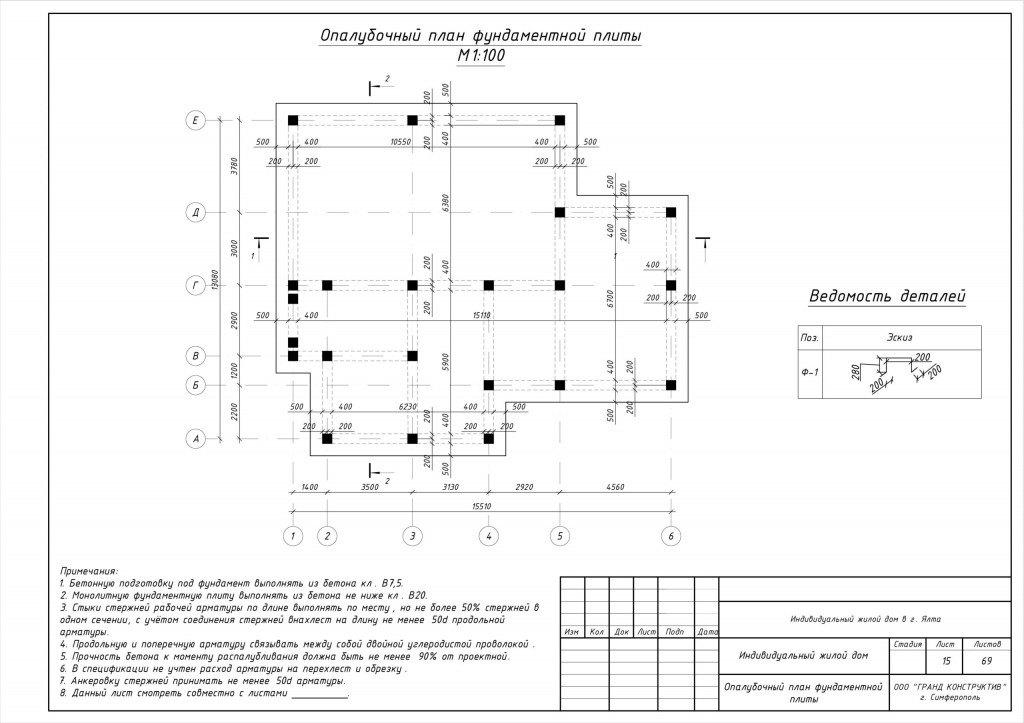

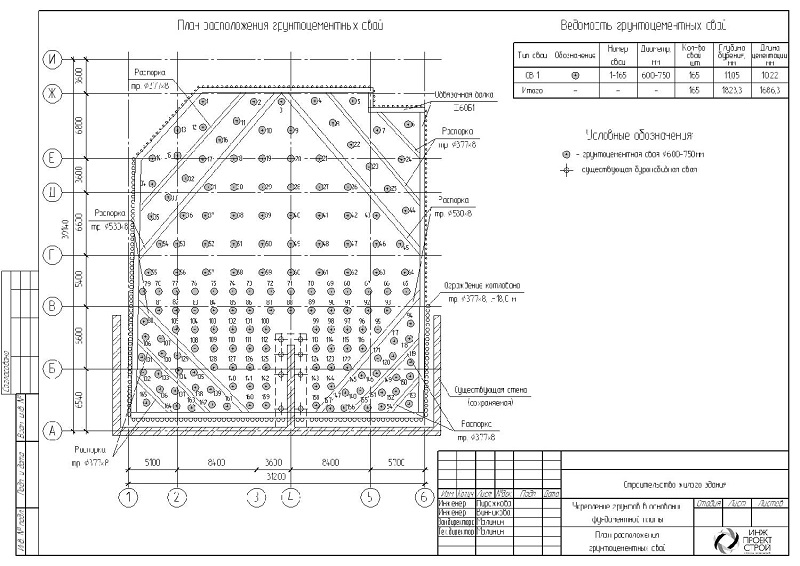

По результатам расчётов разрабатывается сборочный чертеж монолитного фундамента и все детализированные чертежи:

• закладных деталей;
• сборочный чертеж и деталировка арматурного каркаса;
• рассчитанная схема размещения готовых каркасных сеток;
• примерное устройство одноразовой опалубки из досок или устройство металлической многоразовой опалубки и схема ее использования т. п.

Профессионально спроектированный и построенный фундамент будет надежным основанием любого здания.

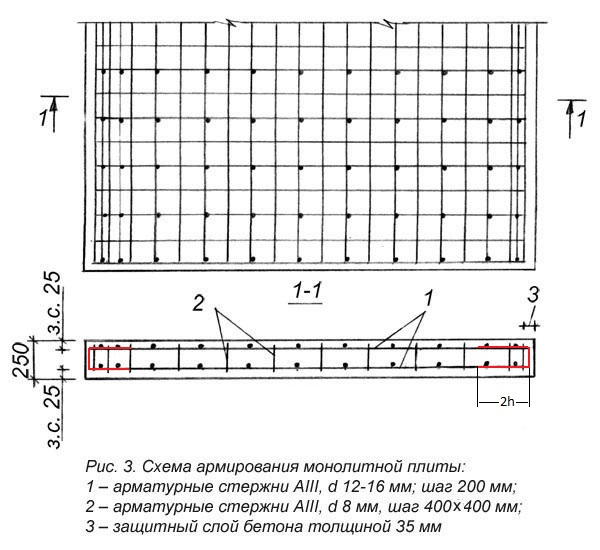

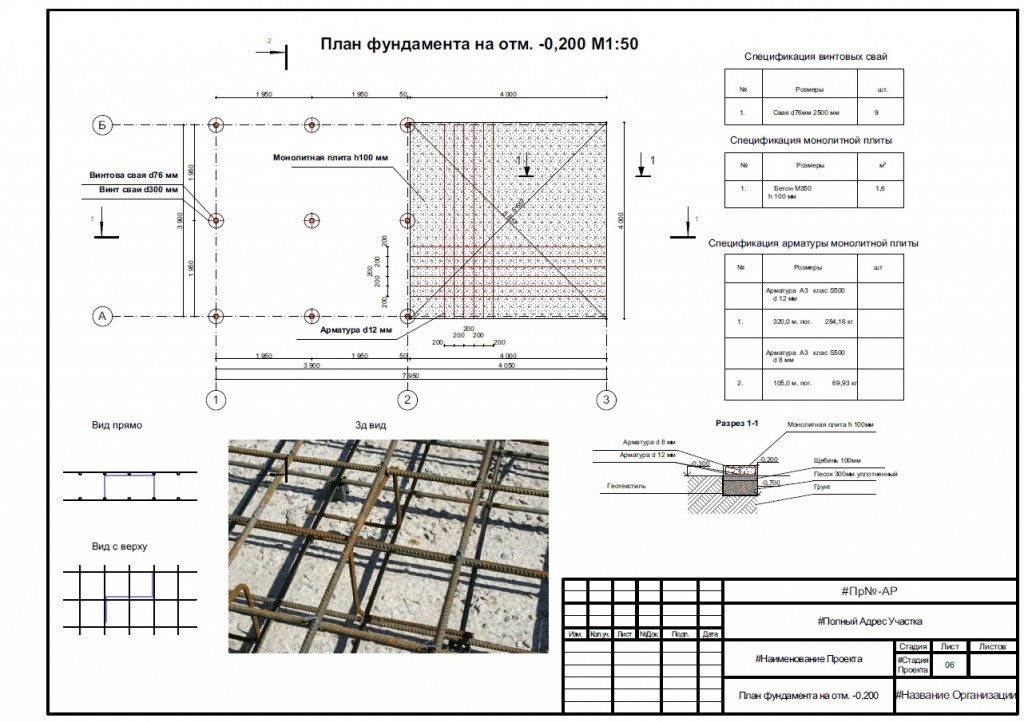

Чертеж

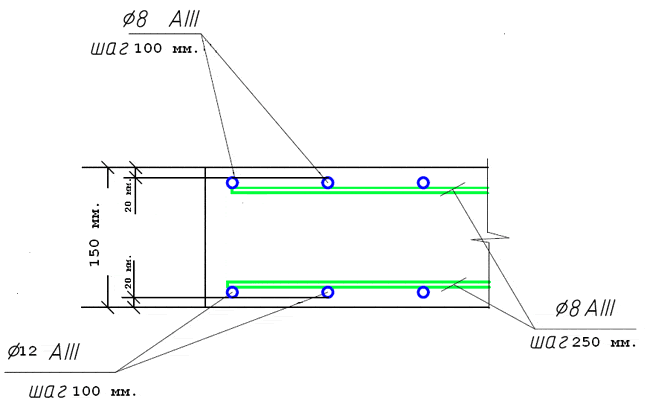

Перед началом работ в обязательном порядке надо подготовить чертеж армирующей конструкции с учетом всех параметров нагрузки.

Там, где не требуется особого усиления, размер ячеек арматуры делают постоянным. Расстояние между прутьями обычно составляет от 20 до 40см. Если речь идет о кирпичном здании, то промежуток между прутами должен быть не больше 20см. Если возводится легкий каркасный дом, то расстояние может быть увеличено.

Важно! По технологическим правилам, промежуток между прутками может быть больше толщины бетонной плиты не более чем в 1,5 раза.

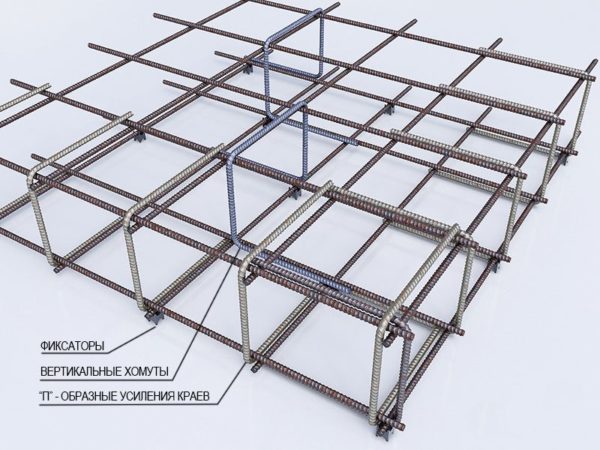

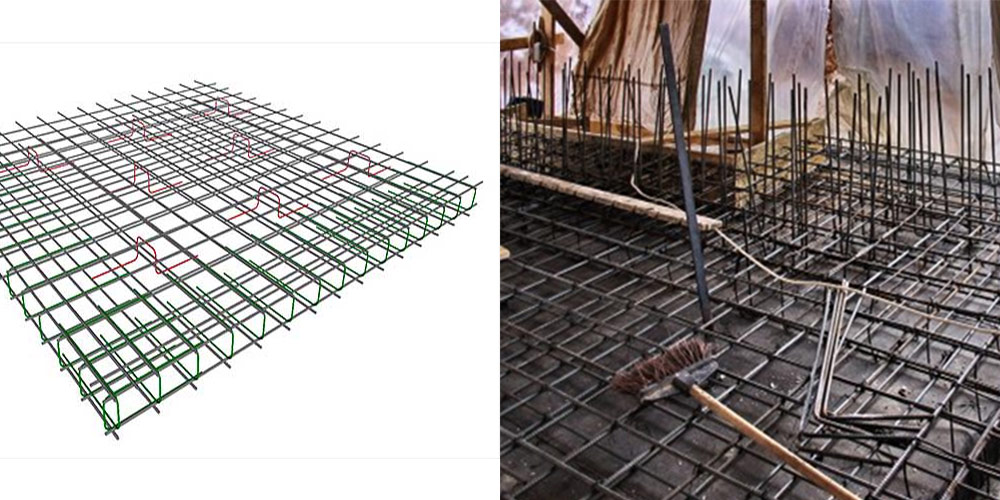

Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями.

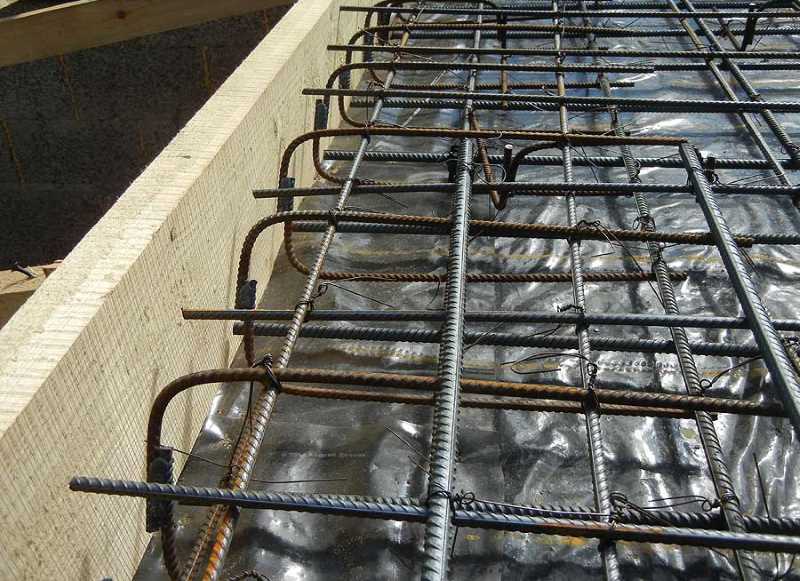

На торцах плиты армирование производится с помощью П-образных хомутов. Длина такого хомута должна быть больше толщины основания из бетона, как минимум, в два раза. Вязка арматуры монолитной плиты производится на обоих уровнях – верхнем и нижнем.

Точки максимальной нагрузки

В зонах расположения несущих элементов шаг армирования уменьшается. В этом случае прутья начинают укладывать в два раза чаще.

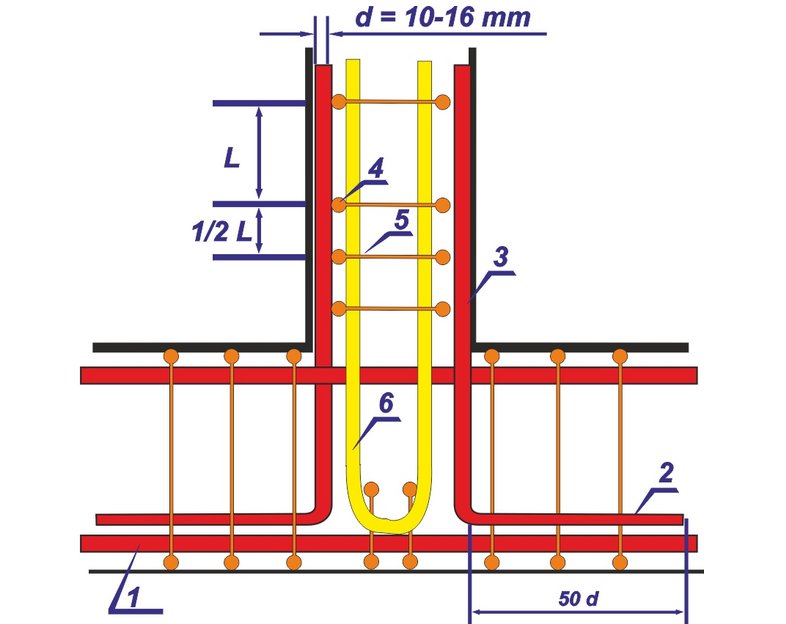

Армирование монолитной плиты фундамента осуществляется в комплексе с совместной обвязкой с каркасами монолитных стен. В связи с этим, заливая бетон, обязательно оставляют торчащими снаружи металлические стержни. Затем их загибают и используют для привязки к каркасной основе здания.

Рекомендуемый тип арматуры

Для армирования фундаментной плиты используется стальная арматура класса А400. Это прутья с серповидными насечками на поверхности, напоминающими «елочку». Применять изделия более низкого класса в данном случае не рекомендуется.

Связка каркаса

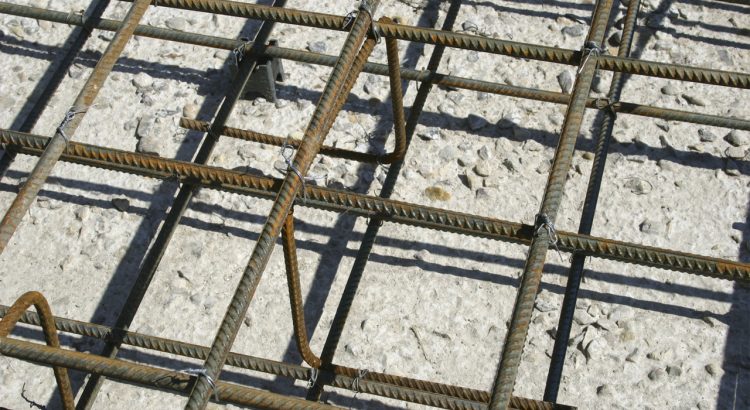

Прутья в составе армирующей конструкции можно соединять между собой двумя способами. Их можно сварить либо связать.

Итак, как вязать арматуру для монолитной плиты:

Для связки применяется проволока, диаметр которой составляет 2-3мм.

Прутья обматывают руками или применяя специальное оборудование для обмотки металлических прутков.

Важно! Сварка все-таки считается наименее предпочтительным вариантом, поскольку в результате каркас получается жестким и неподвижным. Из-за этого очень страдает качество и надежность фундамента. Кроме того, под действием температуры металл плавится, что, безусловно, не добавляет прочности изготовленной конструкции.

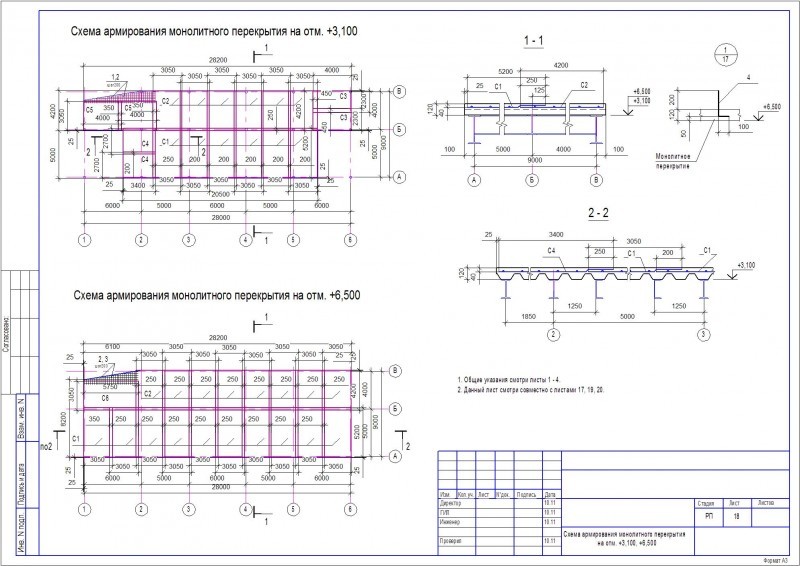

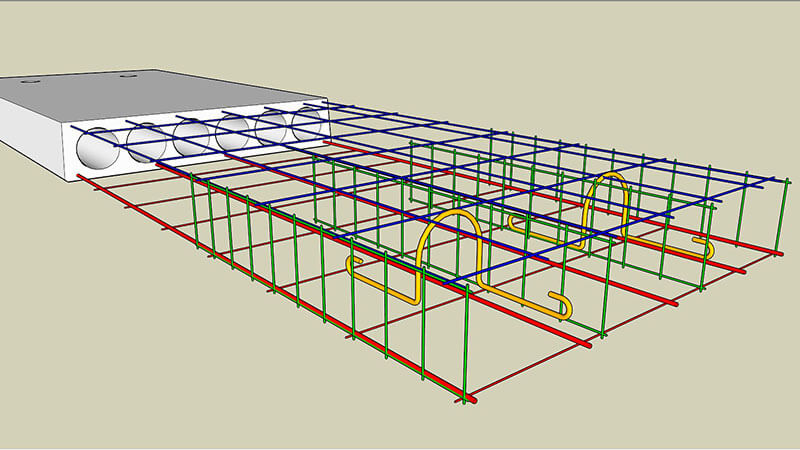

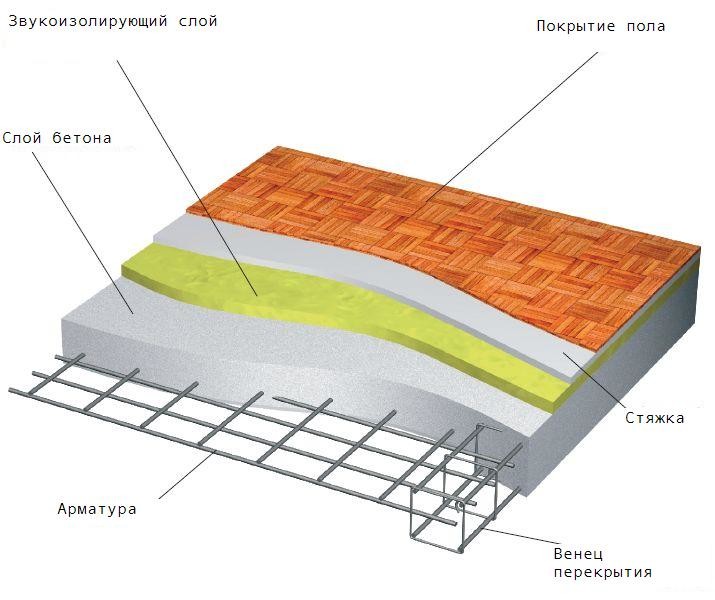

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

Для опалубки – влагостойкая фанера либо доски Для перевязки – отожженная проволока и специальный инструмент Оснастка для гибки заготовок из арматуры Специальные кусачки или болгарка для резки прутьев Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т.д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

Нарезка заготовок из арматуры, связка первого слоя сетки Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями Привязка сетки второго слоя, монтаж на объекте Заливка бетоном

Расход арматуры на куб м бетона

При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.

От чего зависит норма расхода арматуры на 1 куб бетона

При различных типах строения используется разное количество арматуры. Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.

Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:

• Тип фундамента.
• Площадь сечения прутьев и их класс.
• Общий вес здания.
• Тип почвы.

Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.

Арматурная конструкция для фундамента.

Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации. Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину.

Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга. В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес.

При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.

Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.

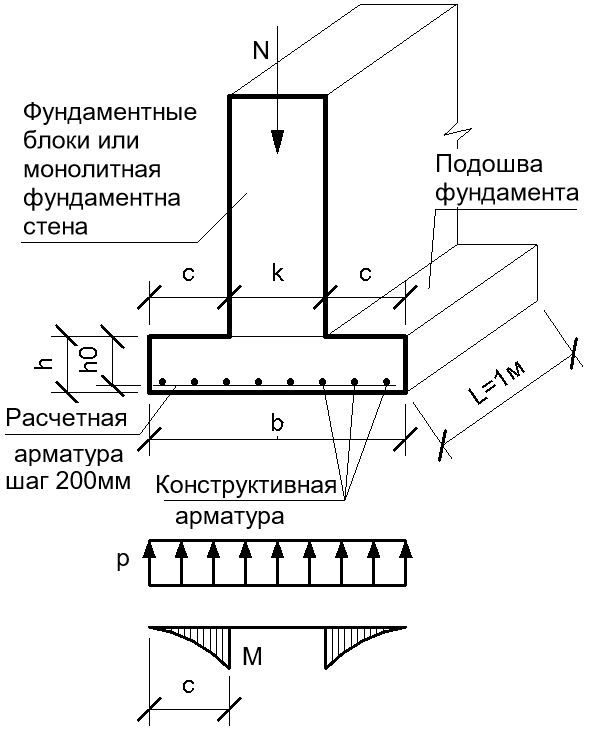

Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента

Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.

Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры.

Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута.  Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута. Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м.

Что при её диаметре в 12 мм ( кг за метр прута) получится 240* килограмм.

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.

Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры.

Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры.

Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.

Поперечная арматура нужна для связи горизонтальных и вертикальных рядов. Для этих целей применяется арматура диаметром в 6 мм ( кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см.

От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона.  В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры. Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.

3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.

Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.

Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:

• диаметром 12 мм: 213/12=17,8 кг на 1 м куб бетона,

• диаметром 6 мм: 66,6/12=5,6 кг на 1 м куб бетона.

Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.

Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:

• для столбчатого фундамента — 10 кг на 1 куб м бетона;
• для ленточного фундамента — 20 кг на 1 куб м бетона;
• для плиточного фундамента — 50 кг на 1 куб м бетона.

Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.

Популярные ошибки в армировании фундаментных плит

Довольно часто, из-за отсутствия опыта или знаний, при строительстве армированных фундаментных плит допускаются ошибки. Это может повлечь не только образование трещин, но и полное обрушение строения. Дабы не повторять чужих ошибок, рассмотрим самые популярные из них.

• Углубление армирующей сетки в грунт. Такого происходить не должно, поскольку та арматура, которая заглубляется в грунт, не будет покрыта бетоном и будет подвержена коррозии, которая по ней распространится и на внутреннюю часть плиты.
• Крупные ячейки армирующих сеток. Для качественного сцепления и долговечности ячейки армирующих решеток не должны превышать 40 см. А в том случае, когда изготовление плиты производится впервые и самостоятельно, лучше будет сократить его до 20 см.
• Отсутствие теплоизоляции фундамента в постройках сезонного пользования. К таким постройкам можно отнести дачу. Поскольку в холодное время года дача не отапливается, или отапливается нерегулярно, в дополнение к гидроизоляции стоит предусматривать и теплоизоляцию. Она позволит уберечь строение от перепадов температур, которые при наличии даже небольшого количества влаги в бетоне могут разрушить всю постройку.
• Отсутствие защитного бетонного слоя по бокам плиты. Если опалубка ставилась вплотную к армирующей конструкции, то вполне возможно, что часть металлических элементов будет на поверхности, что приведет к коррозии и разрушению плиты.

Похожие публикации:

• Варианты фундамента для забора из профнастила и этапы строительства
• Технология заливки ленточного фундамента: этапы строительства
• Заливка плиты фундамента своими руками
• Укладка плит перекрытия на фундамент: материалы, монтаж, рекомендации

Нажмите, чтобы отменить ответ.

Нагрузка стен

Для определения нагрузки от стен необходимо высчитать такие параметры, как количество этажей, их высота, размеры в плане. То есть нужно знать длину, высоту и ширину всех стен в доме и путем перемножения этих данных определить общий объем стен, имеющихся в здании. Далее объем здания умножают на удельный вес материала, используемого в качестве стен, согласно приведенной ниже таблице, и получают вес всех стен здания. Затем вес здания делят на площадь опоры стен на фундамент. Перечисленные действия можно записать в следующем порядке: Определяем площадь стен S=AxB, где S- площадь, A — ширина, В — высота. Определяем объем стен V=SxT, где V-объем,S-площадь, T- толщина стен. Определяем вес стен Q=Vxg, где Q-вес, V-объем, g — удельный вес материала стены. Определяем удельную нагрузку,с которой стены здания давят на фундамент ( кг/м2) q=Q/s, где s-площадь опирания несущих конструкций на фундамент.

Минимальный процент армирования фундаментной плиты — ЮГ-ЖБК

Сегодня монолитный или плитный фундамент пользуется немалой популярностью. Он подойдёт для строительства как уютного частного дома, так и многоэтажного торгового центра. Единственный его минус, это высокая стоимость – большой объем земляных работ, и немалое количество строительных материалов: арматуры и бетона. Зато большая площадь позволяет равномерно распределить нагрузку от конструкции по всему основанию.

Его использование оправдано на пучинистых, подвижных и просадочных грунтах. Даже если из-за изменения уровня грунтовых вод происходит сильное пучение грунта, плита не разрушается, а просто немного изменяет угол залегания – поэтому фундамент называется плавающим. Получение надёжного основания для дома, гарантирует правильно выполненное армирование фундаментной плиты.

Зачем оно нужно и как сделать его качественно? Ответим на эти вопрос поподробнее.

Определяем толщину плиты

Для этих расчетов необходимо знать:

• расстояние между арматурами;
• величину бетона над арматурными сетками (нижней и верхней);
• толщину арматуры.

Обычно оптимальная величина приблизительно 250 мм. Отталкиваются от того, что расстояние между двумя сетками арматуры в среднем 70 мм. Если добавить с двух сторон по 50 мм, и толщину стального каркаса, проведя несложные вычисления, видим, что толщина бетонной плиты будет колебаться от 200 до 300 мм.

Толщина плит определяется, исходя из общих нагрузок сооружения и характеристикой почвы. Поэтому данные размеры оптимальны только для твердого и равномерного грунта. Когда размеры плиты подсчитаны, вычисляют величину подушки.

Монолитные фундаменты

Монолитное ленточное основание

Основное характерное преимущество монолитного железобетона – пространственная целостность конструкций. Чтобы соблюсти технологию монтажа монолитного фундамента, нужно постараться бетонировать захватки без прерывания.

Для этого нужно организовать своевременную поставку смеси – готовить на участке, или заказать на ближайшем БРУ или предприятии ЖБК. Кроме расхода раствора, необходимо рассчитать сколько требуется арматуры.

Расчет объема бетона

Чтобы посчитать объем, следует поделить тело будущего фундамента на захватки, представляющие собой простейшие геометрические фигуры и воспользоваться математическими формулами для вычисления их ленточного фундамента считается как сумма объемов заключенных в периметре дома параллелепипедов.

Грамотный расчет бетона — залог быстрого строительства

Следует учитывать высоту фундаментной плиты вместе с выступающей над землей частью. Объем свай считается как объем симметричного цилиндра. Основной параметр, влияющий на объем смеси – усадка раствора. Для высокопрочных бетонов начиная от марки М12, которые рекомендуется использовать при устройстве фундаментов, этот показатель равняется Кy = 1,05.

Этот множитель учитывает запас бетона с учетом моментальной усадки смеси. Уточнить коэффициент усадки можно в сортаменте бетонных смесей или непосредственно у производителя. При изготовлении бетонной смеси вручную на участке, нужно закупить расчетное количество составляющих раствора со значительным запасом.

Расчет количества арматуры

Подсчет количества арматуры ведется с учетом схемы арматурного каркаса. Обычно, поставщики продают прокатный материал по объему или по массе, что затрудняет определение точного количества. Определите количество продольной закладываемой арматуры на метровом участке каркаса, а затем умножьте это значение на общую длину периметра здания. Учитывайте тот факт, что внутренний периметр фундаментной траншеи меньше, чем внешний, поэтому расчет длины ведите по суммарной длине средней линии.

Количество закладываемой поперечной арматуры будет зависеть от шага стержней и высоты фундаментной плиты. Для расчета нужно:

• Разделить длину периметра дома на шаг арматуры – например, периметр Р = 20 м, а шаг 0,5 м, получаем значение, равное 20;
• Рассчитать длину одного поперечного арматурного кольца – для этого сложите высоту фундамента с шириной и умножьте сумму на два;
• Перемножить значения, полученные в первом и втором пункте – это число и будет искомой величиной.

Посмотрите видео, как правильно определиться с количеством арматуры для ленточных оснований.

Сумма длин продольной и поперечной арматуры умножается на массу или объем одного метра арматурного стержня с требуемыми параметрами (толщина, марка стали).Найти массу можно в сортаменте изделий из прокатной стали. Рекомендуемый запас арматуры должен составлять не менее 5% от общего числа – он учитывает затраты при нарезке арматуры. Чтобы посчитать сколько нужно композитной арматуры, следует придерживаться аналогичной схемы.

Пример расчета

Пример предусматривает следующие исходные данные:

• одноэтажный дом с мансардой размерами в плане 8 м на 10 м;
• стены выполнены из силикатного кирпича толщиной 380 мм, общая площадь стен (4 наружных высотой 4,5 м) равняется 162 м²;
• площадь внутренних перегородок из гипсокартона равняется 100 м²;
• кровля металлическая (четырехскатная, уклон 30ᵒ), площадь равняется 8 м * 10 м/cosα (угол наклона кровли) = 8 м * 10 м/0,87 = 91 м² (также понадобится при вычислении снеговой нагрузки);
• тип грунта — суглинок, несущая способность = 0,32 кг/см² (получено при геологических изысканиях);
• снеговая нагрузка — 180 кг/м²;
• перекрытия деревянные, общей площадью 160 м 2 (также понадобится при вычислении полезной нагрузки).

Сбор нагрузок на фундамент выполняется в табличной форме:

Площадь плиты под здание принимается с учетом того, что ширина плиты больше, чем ширина дома на 10 см. S = 810 см * 1010 см = 818100 см² = 81,81 м 2 .

Удельная нагрузка на грунт от дома = 210696 кг/818100 см 2 = 0,26 кг/см 2 .

Δ = 0,32 — 0,26 = 0,06 кг/см 2 .

М = Δ*S = 0,06 кг/см 2 * 818100 см 2 = 49086 кг.

t = (49086 кг/2500 м 3 )/81,81 м 2 = 0,24 м = 24 см.

Толщину плиты можно принять 20 см или 25 см.

Выполняем проверку для 20 см:

1. 0,2 м * 81,81 м 2 =16,36 м 3 — объем плиты;
2. 16,36 м 3 * 2500 кг/м 3 = 40905 кг — масса плиты;
3. 40905 + 210696 = 251601 кг — нагрузка от дома с фундаментом;
4. 251601 кг/ 818100 см 2 = 0,31 кг/см² — фактическое давление на грунт меньше оптимального не более чем на 25 %;
5. (0,32-0,31)*100%/0,32 = 3% Расчет арматуры

Вычисление количества арматуры для рассчитанной выше плиты:

1. плита толщиной 20 см — две рабочих сетки;
2. диаметр стержней — 12 мм, шаг — 150 мм;
3. стержни укладываются так, чтобы обеспечить защитный слой бетона с каждой стороны 0,02-0,03 м. Длина стержней в примере = 8,1 м — 0,02*2 = 8,06 м и 10,06 м;
4. количество стержней в одном направлении = (8,1 м (длина стороны)/0,15 м (шаг) + 1) *2 (два слоя) = 110 шт;
5. количество стержней в другом направлении = (10,1 м (длина стороны)/0,15 м (шаг) + 1)*2 (два слоя) = 136 шт;
6. общая длина стержней = 110*8,06 + 136*10,06 = 886,6 м + 1368,16 = 2254,76 м;
7. общая масса арматуры 2254,76 м * 0,888 кг/м = 2002, 2 кг.

При покупке необходимо предусмотреть запас 3-5%, чтобы избежать необходимости докупать материал. Также потребуется рассчитать объем бетона. В рассматриваемом случае он равен: 8,1м*10,1м*0,2м = 16,36 м³. Это значение потребуется при заказе бетонной смеси.

Упрощенный расчет толщины фундаментной плиты и количества материалов на нее — несложная задача, которая не потребует большого количества времени. Но выполнение этого этапа позволит обеспечить надежность без перерасхода материалов, что сэкономит нервы и деньги будущего владельца дома.

Важно! Данная статья носит исключительно ознакомительный характер. Для точного расчета фундамента необходимо геологическое исследование. Доверяйте расчет только профессионалам.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник
