Армирование фундамента стеклопластиковой арматурой

Технические характеристики

Строительная стеклопластиковая арматура подразделяется по типу непрерывного армирующего наполнителя: стеклокомпозитная (АСК), углекомпозитная (АУК), комбинированная (АКК) и другие.

Для стеклопластиковой арматуры важны следующие свойства, которые следует учитывать при армировании фундамента дома:

• Предельная температура эксплуатации – от 60 градусов по Цельсию и выше.
• Предел прочности при растяжении – отношение силы к площади поперечного сечения. Данный показать у арматуры АСК-типа должен составлять 800 МПа и больше, у АУК-типа – не менее 1400 МПа.
• Модуль упругости при растяжении. Углекомпозитная стеклопластиковая арматура превышает АСК арматуру по данному показателю более чем в 2,5 раза.
• Предел прочности при сжатии. Свойство у всех видов стеклопластиковой арматуры составляет не менее 300 МПа.
• Предел прочности при поперечном срезе. АСК – более 150 МПа, АУК – более 350 МПа.

На что обратить внимание при выборе варианта вязки

Способ соединения компонентов армирующего каркаса / пояса выбирается индивидуально, поскольку обусловливается следующими факторами:

• Габариты здания. При обустройстве основания строения с большой площадью и при разработке промышленных полов использование ручных методов крепления нерационально.
• Особенности выполняемых процедур. Если армирование осуществляется в промышленных условиях, стоит воспользоваться вязальными пистолетами, которые соединяют элементы посредством проволоки из стали, или клипсами из пластика.
• Требования к прочности строения. Ручная вязка с применением пластиковых хомутов / клипс не гарантирует сохранности каркаса, если предполагается заливка бетонной смесью.

Выгодные условия приобретения стеклопластиковой арматуры в бухтах вы найдете у нас. Мы гарантируем безупречное качество, приемлемые расценки и оперативную доставку продукции!

Поделиться:

Статьи

Технология производства стеклопластиковой арматуры разработана ещё в 60-е годы XX века, но лишь в начале нового тысячелетия появилась возможность сделать её действительно доступной, недорогой. В году принят ГОСТ 31938- для композитной полимерной арматуры бетонных сооружений. В соответствии со стандартами ГОСТа номинальный диаметр композитных материалов от 4 до 32 мм. Наиболее востребованной считается арматура с сечением 6, 8 и 10 мм. Особенно удобно приобретение композитных материалов армирования большой длины в компактных и нетяжёлых бухтах.

В соответствии с ГОСТом недопустимы дефекты внешнего вида арматуры. Сколы, вмятины и расслоившиеся участки – признак недоброкачественной продукции.

Имеются ли недостатки у стеклопластиковой арматуры

Ждать абсолютного совершенства какого-либо строительного материала неразумно. Совершенства в мире нет и быть не может. Многочисленные достоинства АСП имеют оборотную сторону, с которой необходимо считаться.

• Утверждение о дороговизне АСП верно только в том случае, если сравнивать стеклопластиковую и стальную арматуру одинакового диаметра. Однако производители утверждают, что в строительстве используется композитная арматура значительно меньшего сечения. Диаметр стеклопластика в 6 мм заменяет стальной прут с сечением 10 мм, а 10 мм АСП – соответствует 16 мм стальной арматуры.
• Устойчивость стеклопластикового армирования к воздействию высоких температур ниже, чем у стальной арматуры. Предельный уровень нагревания – 200 градусов. Этой границы вполне достаточно для малоэтажного или дорожного строительства. Трудно представить ситуацию, где в этих видах строительства возникнет возможность нагреть арматуру до более высокой температуры.
• Согнуть и зафиксировать стеклопластиковую арматуру под углом самостоятельно невозможно. Все изгибы необходимо делать в заводских условиях.
• Модуль упругости на излом меньше, чем у стали. Это ограничивает применение стеклопластика в строительстве. Бетон чаще всего подвергается нагрузкам на растяжение, но рассчитывается на излом, например, в плитах перекрытия.
• Сложности возникают при сооружении жёсткого каркаса из арматуры. Подвижный и гибкий стеклопластиковый каркас чувствителен к вибрациям, возникающим при работе миксера. При заливке бетона арматура может «соскочить», переместиться к полу или стенам котлована.

Чётко уяснив для себя «слабые» и «сильные» места стеклопластиковой арматуры можно выбрать области строительства, где её применение оправдано, целесообразно и очень выгодно.

• При сооружении плитных и ленточно-заглублённых ниже уровня промерзания фундаментов на крепких грунтах. Плывучие слабые грунты вызывают повышение нагрузки на излом, которые стеклопластиковая арматура переносит хуже стальной.
• Востребована АСП в армировании кирпичных и блоковых конструкций. Стеклопластиком армируют не только стены, но используют для создания гибкой связи облицовочной стены с несущей.
• Для обустройства гибких связей в многослойных панелях.
• Идеально использование стеклопластиковой арматуры в несущих частях сооружений подверженных повышенной коррозийной опасности от воды или химически агрессивных реагентов. При укреплении береговых сооружений, для строительства бассейнов, водоотводов, дорожного полотна использование стеклопластика чрезвычайно эффективно.
• Стеклопластиком армируют клееные деревянные балки, увеличивая их жёсткость.
• С помощью композитного армирования создают лёгкие и прочные, не проводящие электричество опоры ЛЭП.

Разумное и продуманное использование композитной арматуры позволяет увеличить эффективность строительства и значительно снизить расходы.

— СТЕКЛОПЛАСТИКОВАЯ АРМАТУРА

Как правильно вязать стеклопластиковую композитную арматуру — описание

Бетон является очень качественным и надежным материалом, однако если он используется для фундамента при его заливке необходимо задействовать дополнительный каркас, усиливающий прочность. Самым современным и качественным материалом для вязки армирующего каркаса фундамента является композитная стеклопластиковая арматура производства ООО «ОБНИНСКИЙ ЗАВОД КОМПОЗИТНЫХ МАТЕРИАЛОВ». Вязка арматуры для фундамента должна проводиться в соответствии с установленными требованиями. Ниже подробно описан метод осуществления данного процесса.

Стеклопластиковая арматура состоит из крепкого стекловолокна и связующей термопрочной смолы. Арматуру легко транспортировать и соединять между собой, стоит она на порядок дешевле металлической. Выпускается она двух видов: гладкая и ребристая. Обладает антикоррозийными свойствами, очень прочная и способна выдержать большие нагрузки.

Арматурный каркас представляет собой прямоугольную ячеистую конструкцию, попадая в которую бетон не растекается, не образует пустот и пузырей. Для того, чтобы правильно собрать его, следует знать, как правильно вязать стеклопластиковую арматуру.

Как соединять стеклопластиковую арматуру?

• Наиболее популярны в частном строительстве крючки – ручные и механические с разными формами и размерами ручки и крючка. Механический инструмент – вариант более производительный и удобный для масштабных работ, поскольку при вязке его надо не вращать, а просто тянуть. Конструктивная особенность – спираль, встроенная в ручку.

• Инструмент, конструкция которого объединяет клещи и механический крючок, используется для вязки толстой одинарной проволокой и откусывания лишнего материала. Упрощенный вариант – клещи, которые вращают руками. Плюсы этих приспособлений для соединения стеклопластиковой и стальной арматуры – повышение производительности, отсутствие необходимости в предварительной нарезке проволоки, малое количество отходов.
• Пистолет – достаточно дорогой профессиональный инструмент, редко применяющийся в частном строительстве. Для него приобретают специальные катушки с намотанной проволокой, источник питания – аккумулятор. На изготовление узла уходит 1-2 секунды.

Альтернатива стальной проволоке для вязки стеклопластиковой арматуры – пластиковые хомуты-стяжки. Их использование сокращает время соединения стержней без снижения прочности каркаса. Еще один простой вариант – применение специальных креплений, которые защелкиваются на арматурных прутах. Резьбовые муфты, используемые для стальной арматуры, в данном случае не пригодны, поскольку на полимерных стержнях нарезка устойчивой резьбы практически невозможна.

Композитная арматура

Наиболее часто встречается и используется ее металлическая разновидность, но, существует и целый ряд пластиковых аналогов.

Ничем не уступающих и во многом даже превосходящих металлическую «классику».

В частном строительстве использование пластиковых арматур наиболее оправдано.

Так как на крупных промышленных объектах недостатка в разнообразной технике и приспособлениях нет, то использование металлической арматуры не тянет за собой никаких дополнительных расходов.

А вот на «домашней» стройке для работ с металлической арматурой понадобится аренда специнструмента, что естественно повлечет увеличение итоговой стоимости объекта.

Да и сами работы по монтажу металлической арматуры требуют навыков, и начинающему мастеру не всегда удастся все сделать правильно.

А вот композитная арматура, хотя и несколько дороже, но гораздо менее «проблемна в обращении».

Ее проще и доставить и хранить и монтировать.

Пластиковую арматуру сможет собрать качественно даже новичок.

В итоге, сравнивая общие затраты на арматуру из металла и пластиковую, мы видим, что использовать пластик нисколько не дороже, а порой, даже и выгоднее металла.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

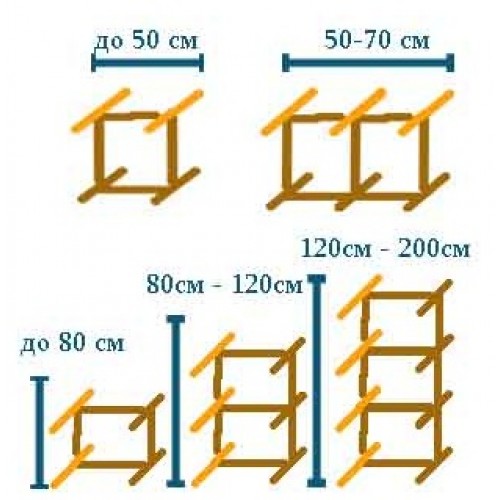

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Инструмент для проволочного связывания арматуры

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

• простые ручные, которые необходимо все время вращать во время работы;
• полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
• пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Материалы

Для сборки каркаса используют специальную отожженную проволоку. Она прочная, но при этом достаточно мягкая. Это позволяет затягивать узлы, не рискуя порвать ее. Рекомендуемый диаметр данного материала зависит от сечения арматурных стержней и составляет от 1,0 до 1,4 мм.

Дешевая проволока идет без покрытия и называется черной. Более стойкая к коррозии имеет защитный слой из цинка.

Вязальная проволока изготавливается в двух вариантах: в бухтах и мерная (в отрезках). Работать с мотком сложнее, поскольку его приходится вручную резать на куски. Мерный материал можно сразу пускать в дело. Особенно удобна проволока, у которой на концах сделаны петли.

Сетка для заливки фундамента

В некоторых случаях может использоваться армирующая сетка. Она способна обеспечить долговечность и прочность конструкции. Для этого очень важно подобрать изделие с необходимым размером ячейки, шагом между поперечными выступами и высотой выступа.

Нужно заранее рассчитать размеры ячейки сетки для фундамента

Для монтажа в опалубку необходимо сначала собрать металлический каркас из сетки для фундамента. Для этого нужно подобрать стержни оптимального диаметра стержня и соединить их подходящим способом (в зависимости от типа арматуры).

В процессе эксплуатации бетон работает исключительно на сжатие, а сетка позволяет добавить в работу фундамента процесс растяжения. Для этого бетон армируется ещё и по бокам, в центре бетонной конструкции вертикальное армирование не производится.

Каким должно быть армирование

При закладке фундамента учитывают запас прочности. Обязательное требование – максимальная устойчивость в отношении климатических, механических факторов.

Каркас фундамента

Требования к арматуре:

• разрешается заменять несущие стержни. Возможно, если нагрузка при расчете не превышает СНИП;
• при верном устройстве каркаса основания, не будет препятствовать заливке;
• при установке арматуры нужно учитывать расчетный шаг;

Антикоррозийное покрытие

• конструкция должна иметь антикоррозийное покрытие;
• не допускаются подвижные «плавающие» соединения стержней на пересечениях каркаса. Относится к любым способам соединения.

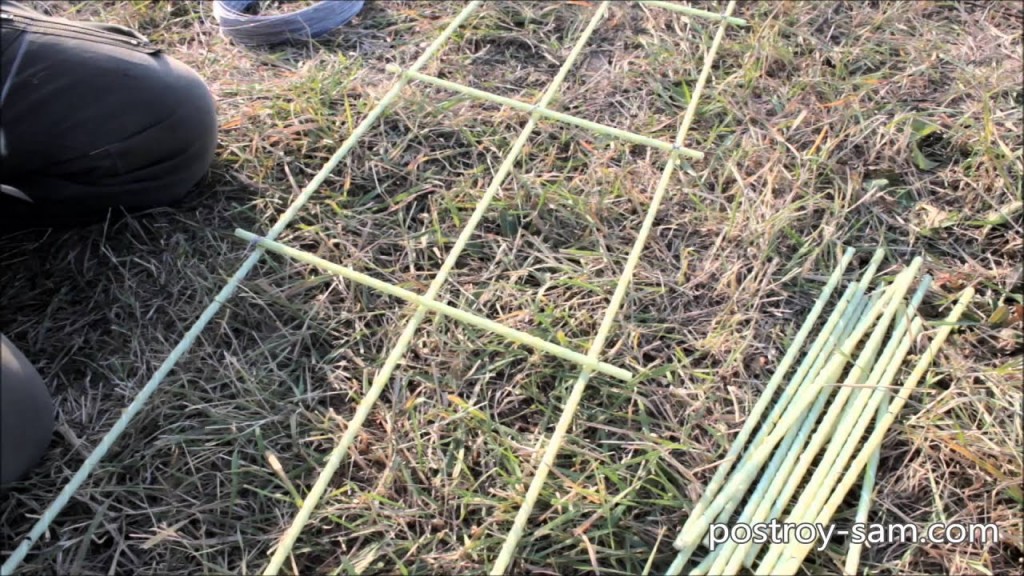

Вяжем стеклопластиковую арматуру самостоятельно

Перед началом работы необходимо определиться и расчищать какие нагрузки будет выполняв ленточный фундамент и планируемые объемы работ.

Наиболее легким способом вязания стеклопластиковой арматуры собственноручно можно считать вязку с применением полиэтиленовых скрепляются между собой под прямым углом (90 градусов) посредством пластиковых хомутов ,хвостики которых обрезаются в дальнейшем для способ отлично подойдет, если осуществляется вязка сетки на фундамент малого сооружения. Нет нужды покупать специальное оборудования и материалов для вязания.

Для того чтобы связать стеклопластиковую арматуру для более серьезных построек, понадобится металическая проволока( сечение 1 мм), вязальный крючок и сама арматура.

Приступаем к работе:

• Шаг 1. Прутья, которые будут уложены поперек необходимо закрепить на фиксаторы, установленные перед этим.
• Шаг продольные прутья кладутся на одинаковом друг от друга расстоянии, обдуманном заранее, помечаются места скрепления.
• Шаг 3. Перпендикулярно продольным прутьям крепятся перемычки, в соответствии с пометками.(шаг 2)
• Шаг складываем в двое и производим связывание прочно фиксируя при помощи крючка.(Если используются хомуты, то необходимо туго затянуть их)
• Шаг 5. После того как первый слой сетки окончен ,переступаем к изготовлению остальных частей конструкции. Детали крепятся друг к другу под прямым углом с внутренней стороны ячеек.

ВАЖНО! При вязке необходимо особое внимание уделять при вязке углов.В специализированных строительных магазинах можно приобрести элементы для сцепки конструкций между собой, которые легкостью можно установить на место углов.

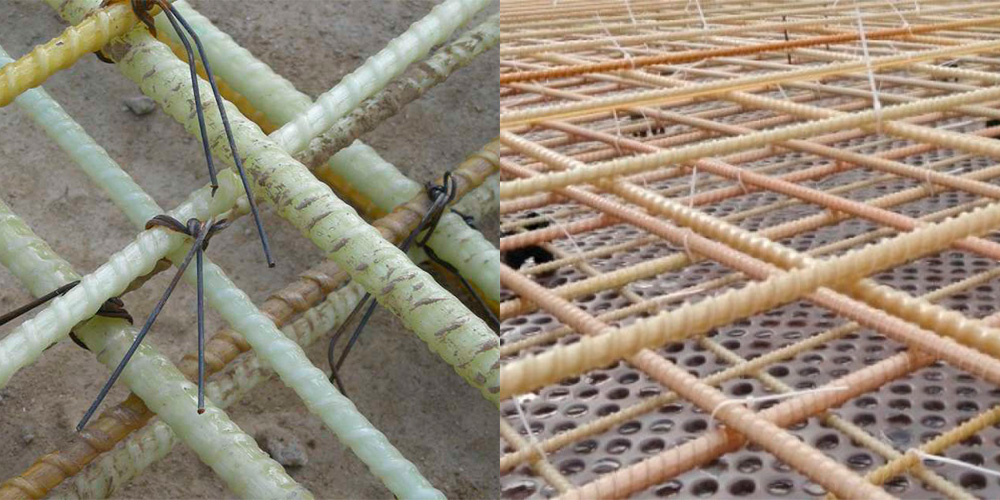

Правильная вязка стеклопластиковой арматуры

Стеклопластиковой арматурой принято называть изделия, структура которых состоит из стеклянных волокон. Данная разновидность арматуры относится к разряду композитной арматуры и пользуется высокой популярностью на сегодняшний день. По своей форме стеклопластиковые изделия практически ничем не отличаются от металлических.

Вязка стеклопластиковой арматуры с помощью хомутов

Среди преимуществ стеклопластиковой арматуры следует отметить следующие:

• Лёгкая. Автоматически упрощается процесс транспортировки и монтажа.
• Упругая. При необходимости, композитную арматуру можно укладывать в кольца, что очень удобно при погрузке и транспортировке.
• Крепкая. По своим техническим качествам ничем не уступает изделиям из металла.
• Долговечная. Композитная арматура обладает продолжительным эксплуатационным сроком.

Пример вязки стеклопластиковой арматуры несколькими хомутами

Вязка стеклопластиковой арматуры практически ничем не отличается от стандартных металлических изделий. Здесь также следует использовать вязальный крючок или специальный пистолет, а в качестве расходных материалов – вязальную проволоку или пластиковые хомуты.

Сначала готовят горизонтальные стороны конструкции, на которые впоследствии накладывают вертикальные стержни. При вязке стеклопластиковой арматуры необходимо точно следить за размером ячеек, для большей простоты можно заранее сделать пометки маркером. Места вязки арматуры должны находиться во внутренней части каркаса. Недостаточно знать, как вязать стеклопластиковую арматуру правильно, следует также делать точные расчёты.

Необходимо усиленное внимание обратить на углы конструкции, так как стеклопластиковая арматура плохо восприимчива к нагреву, поэтому самостоятельно гнуть её не рекомендуют. На углы каркаса следует расходовать большее количество вязальной проволоки или пластиковых хомутов.

Нюансы вязки пластиковой арматуры

При подготовке каркаса для разных видов фундамента, также применяют различные техники вязки композитной арматуры. Методы вязки учитывают особенности монолитных конструкций. Рассмотрим самые популярные варианты вязания стеклопластиковых прутов.

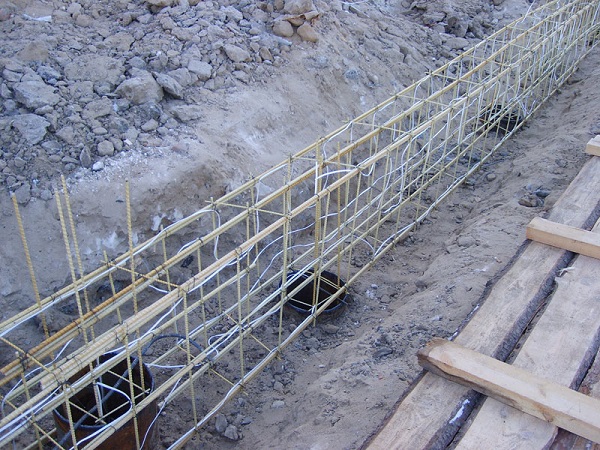

Для ленточного фундамента

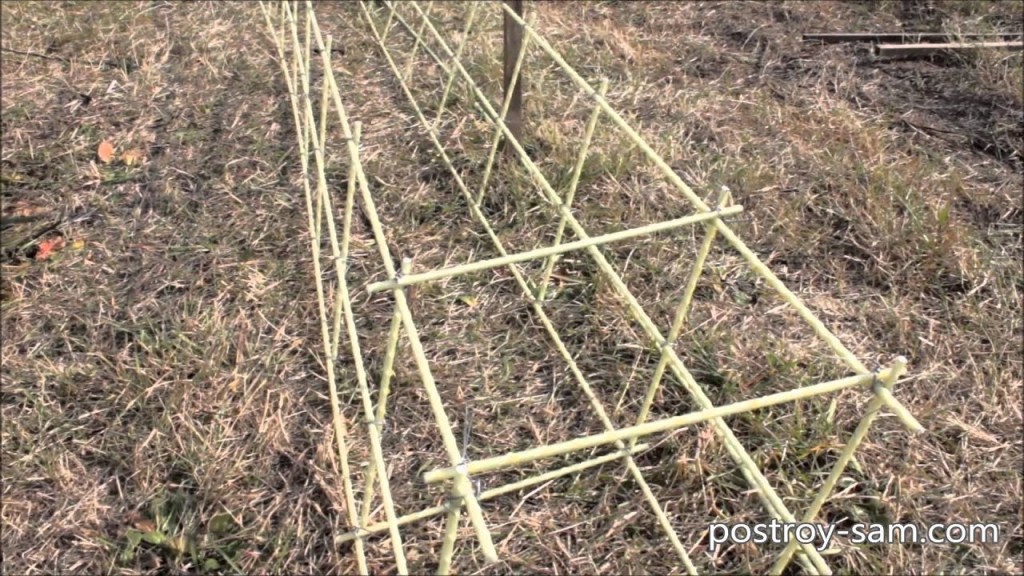

Вязка стеклопластиковой арматуры для ленточного фундамента осложняется наличием боковых примыканий, множеством пересечений и необходимостью готовить углы.

В точках соприкосновения фундаментных линий каркасы связывают, используя П-образные фрагменты. Таким образом соединяют перпендикулярную сетку с наружным армированием.

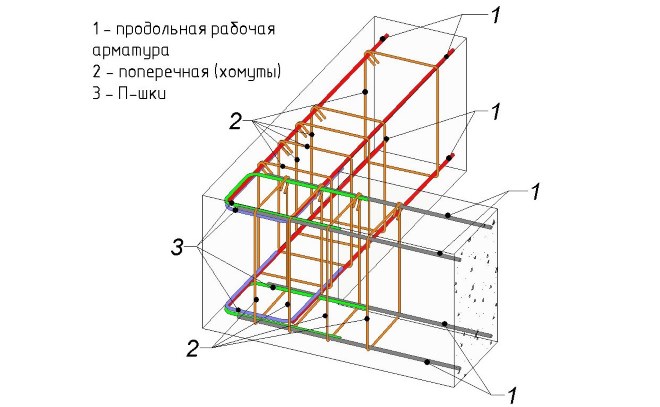

Для формирования углов стеклопластиковые пруты сгибают под прямым углом, но сделать это в условиях стройплощадки непросто, поэтому чаще просто заказывают готовые Г-образные изделия, которые и привязывают проволокой к основному каркасу. В этом случае перехлест должен составлять не менее 300 мм, а число вязок — не менее двух.

Готовые арматурные сетки в каркасе ленточного фундамента соединяют прямыми отрезками. Пересечения состыковывают внутри опалубки в точке установки.

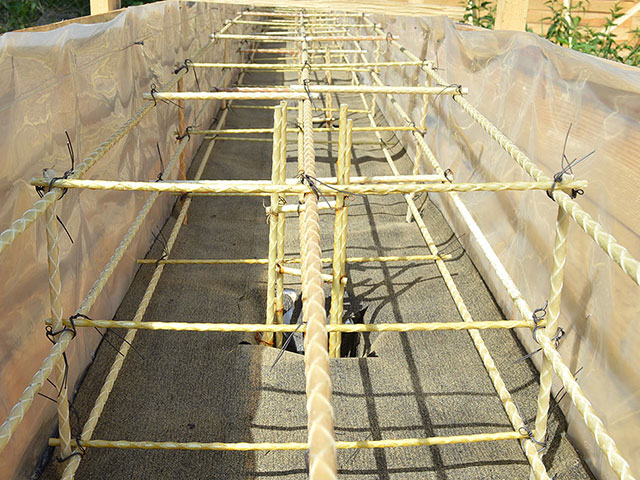

При вязке каркаса для ленточного фундамента следует придерживаться следующих правил:

• вязать каркас можно как внутри опалубки, так и на свободной площадке, но второй вариант предпочтительнее;
• расстояние от границ опалубки должно составлять не менее 2,5 см.

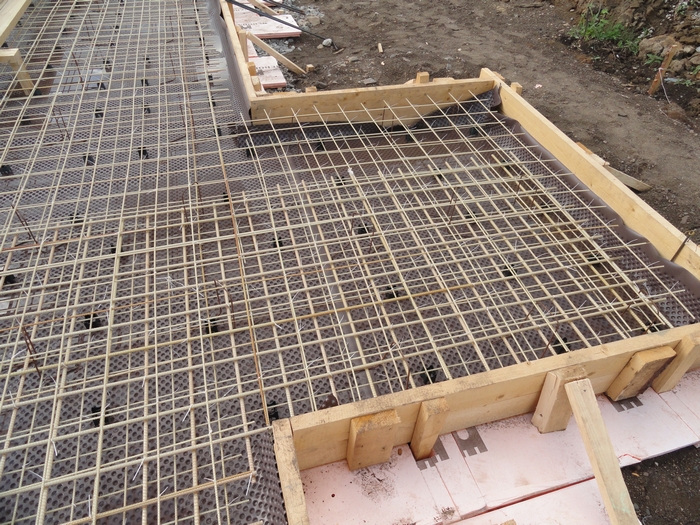

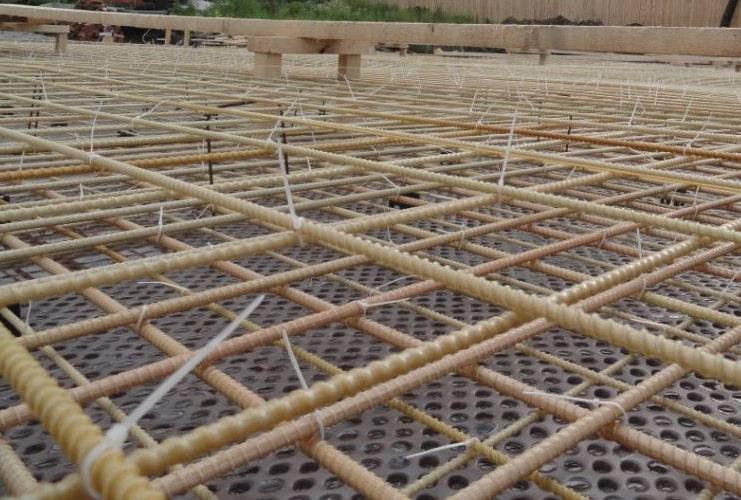

Для плитного фундамента

Для подготовки плитного монолитного основания под дом готовят арматурный каркас из горизонтальных сеток. В зависимости от проектной нагрузки, каркас может состоять из одного или двух горизонтальных рядов, связанных между собой.

Чтобы нижнюю сетку установить над уровнем пола на нужной высоте, используют специальные пластиковые подставки с направляющими выемками под пруты. Их расставляют на расстоянии 1000-1500 мм друг от друга, что позволяет придать всему каркасу строго горизонтальное положение.

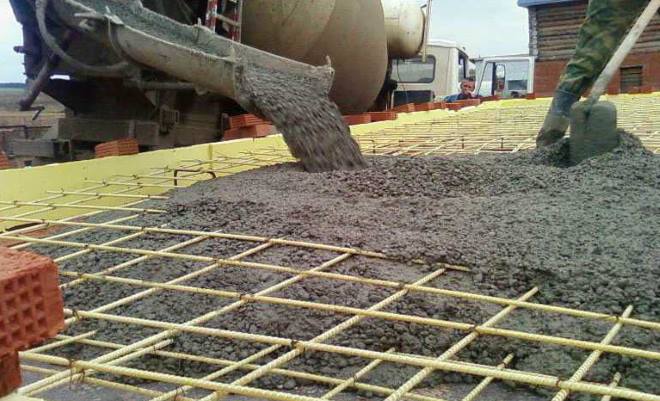

Особенностью заливки плитного фундамента, как и плиты перекрытия, заключается в необходимости проведения работ на месте. Обычно это довольно большие бетонные конструкции, не предназначенные для перевозки и перемещения. Поэтому перед тем как связывать арматурный каркас для плитного фундамента, нужно подготовиться и выполнять работы осторожно, не наступая на собранные сетки.

Существует способ связывания арматурного каркаса плиточного фундамента с элементами ленточной конструкции. Для этого заготавливают пруты размером превышающим габариты плиты, чтобы была возможность связать их с каркасом ленточного фундамента. Между собой арматурные сетки связываются металлической проволокой с помощью вязального крючка.

Видео по теме

Популярность вопроса о том, как наиболее правильно вязать стеклопластиковую арматуру для укрепления фундамента и других конструкций из бетона, обусловлена тем, что этот материал все активнее начинает использоваться как в капитальном, так и в частном строительстве. Многих из тех, кто собирается применять этот инновационный материал, также интересует вопрос и о том, насколько эффективно его использование для армирования стен строений, возводимых из блочных строительных элементов.

Армирующий каркас плитного фундамента – одна из сфер использования стеклопластиковой арматуры

Расход материала: нюансы и пример подсчета

Проволока реализуется в килограммах. Поэтому, при определении необходимого для  работы объема материала, вычисляется сначала требуемый метраж, а затем рассчитывается общая масса.

Метраж зависит от схемы армирования и количества узлов перехлеста прутков. Количество узлов умножается на 0,3-0,4. Таким образом, получается общая длина необходимой проволоки в метрах. На практике установлен процент возможного брака, что необходимый запас – не менее 30% от расчетного объема.

Зная необходимый метраж соединительного материала, умножаем его на вес одного метра, и получаем требуемый вес проволоки для проведения арматурных работ.

Таблица веса 1 погонного метра вязальной проволоки в кг.

Диаметр, ммВес погонного метра, кг

Для того чтобы высчитать расход вязальной проволоки на 1 тонну арматуры и 1 м3 бетона, нужно знать диаметр используемых прутов, шаг соединения, и конструкционные особенности будущего железобетонного изделия.

Высчитаем на примере армирования монолитной плиты перекрытия арматурой 12 мм.

1. Объем железобетонной плиты 1 м3, это 5 м2 перекрытия, а это в свою очередь два слоя сетки с шагом ячейки 200 на 200 мм, общей площадью 10 м2.
2. Соединяется арматура в шахматном порядке, для связки 1 м2 такой сетки необходимо сделать 13 узлов + 8 узлов при дополнительном усилении, получаем 21 узел.
3. Теперь 21*0,3= 6,3 метра, берем 30 % на брак – 2,1 метра, в итоге получаем 6,3+2,1=8,4 метра материала на 1 м2, рассчитываем необходимый метраж на всю площадь 10*8,4=84 м.
4. Вес одного метра проволоки толщиной 1,2 мм равен 0,009 кг, считаем 84*0,009=0,756 кг, получаем, что для армирования 1 м3 бетонного перекрытия необходимо около 0,756 кг, вязальной проволоки.
5. На 1 м3 такой плиты перекрытия надо около 113 метров арматуры А500С диаметром 12 мм. Вес 1 метра арматуры 0,888 кг, значит 113*0,888=100 кг материала на 1 м3.
6. Следовательно, на 1 тонну арматуры диаметром 12 мм необходимо 10*0,756=7,56 кг проволоки.

Как видите, все расчеты строго индивидуальны, так как у каждого железобетонного изделия свои размеры и конструкционные особенности.

Вязка арматуры – на первый взгляд простой, но на самом деле очень важный процесс, от которого зависит прочность и долговечность железобетонной строительной конструкции. Немаловажную роль в качестве соединения арматуры играет качество вязальной проволоки. При правильном использовании материала, диаметре изделия и соблюдении технологии вязания добиться необходимого результата достаточно просто. Также не стоит забывать о проверке наличия сертификатов на приобретаемый материал, которые гарантируют заявленные производителем характеристики.

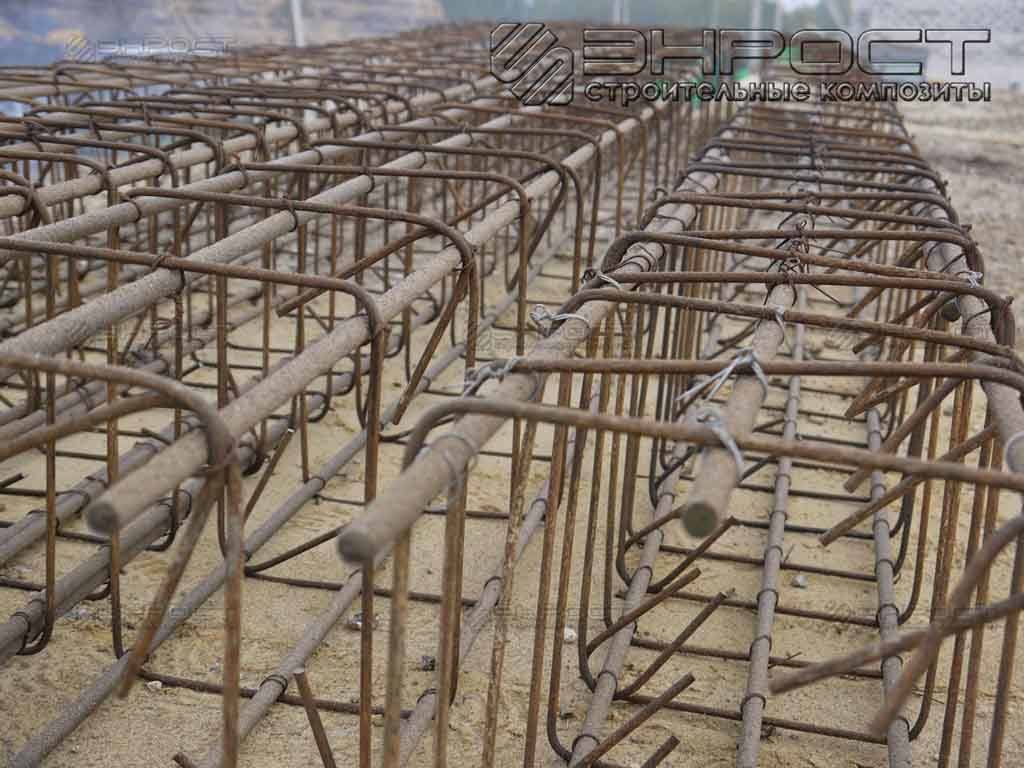

Правильная вязка арматуры для ленточного фундамента

Устойчивость основания определяется, как качеством применяемых материалов и тщательному следованию всех положений. Изготавливая элементы армокаркасов необходимо правильно подбирать формы и параметры. Пересечение стержней должно быть надежно скреплено.

Окончательно установив и соединив все стержневые элементы в блоке бетонирования, требуется еще раз проверить прочность фиксации изделий и точность размеров и положения арматуры, с учетом допускаемых отклонений.

Пошаговая инструкция

Перед вязкой надо выставить опалубку, забетонировать, нужно закупить материалы, доставить их и выполнить еще ряд подготовительных действий.

Начало армирования

Перечень действий по армированию и связыванию:

• Сортировка;
• Очистка от грязи;
• При необходимости выравнивание стержней;
• Нарезка на заготовки нужного размера;
• Связывание арматурных заготовок в плоскости каркаса;
• Связывание плоскостей между собой.

Диаметр выбираемой арматуры и проволоки выбирают исходя из общей нагрузки и предполагаемых габаритов ленточного фундамента.

Монтаж производят на строительном объекте. Четыре элемента каркаса связывают вместе с нахлестом. В итоге пояс будет состоять из пар скрученных стержней, которые будут вертикально и горизонтально расположены.

Укладка готового арматурного каркаса

Перед монтажом нужно подготовить основание и выставить опалубку. После идет установка двух поясов, которые после оба бетонируются.

Схема выполнения действий:

• Вбивание фиксирующих стержней;
• Последовательное укладывание блоков;
• Проверка элементов.

Вязка остова

Лучшим из вариантов считают прямоугольный либо квадратный ленточный фундамент. Для максимальной устойчивости армирование производится квадратом, под 90 градусов. На углах фундамента производственный процесс немного усложняется из-за использования согнутых прутьев. Заготовки прикрепляют жгутами (хомутами), а на стыках крепятся усиления. Чтобы повысить прочность дома арматуру загибают и укладывают внахлест при помощи хомутов.

Полезные советы:

• Уделяйте внимание армирующимся углам фундамента;
• Используйте фиксаторы, чтобы арматурный каркас не соприкасался с грунтом и опалубкой;
• Используйте металл необходимого качества без ржавчины;
• Вяжите арматуру с нахлестами;
• Если проволока недостаточно гибкая, поместите ее на полчаса в костер.

Использование дополнительных деталей для пространственной фиксации арматуры

Не стоит считать, что использованием фиксаторных приспособлений при возведении ленточного фундамента можно пренебречь. Они образуют «защитный слой», который поможет уберечь ваш фундамент от коррозии и преждевременного разрушения. Эта, казалось бы, мелочь убережет постройку и огромное количество денег.

Фиксаторы используют для фиксации нижней плоскости арматурного каркаса, укладывая их на основание, и фиксации боковых плоскостей о стенки опалубки. Также для временного скрепления элементов при монтаже каркаса.

Еще одно отличное приспособление — это скобы, которые используются для связывания пересечений арматуры. Они очень упругие и действуют пружинящим образом. Имеют диаметр от 2 до 4 миллиметров.

При строительстве ленточного фундамента необходимо со всей серьезностью отнестись к работам с арматурой. Будьте предельно внимательны! Очень важно выбрать качественные материалы, не имеющие ржавчины, а при работе строго соблюдать технологическую последовательность, чтобы ваш дом прослужил долго. Если вы сомневаетесь, то лучше предоставьте эту работу для профессионалов.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Сфера использования

Применяется базальтопластиковая, углепластиковая, комбинированная и стеклоарматура для различных целей:

• изготовления композитных видов бетона, предназначенных для возведения монолитных стен жилых и производственных зданий;

Сегодня в частном домостроении все чаще используется пластиковая арматура для фундамента

• постройки фундаментов и изготовления фундаментных плит;
• усиления кирпичной кладки при малоэтажном строительстве;
• возведения припортовых сооружений, берегоукрепляющих конструкций, морских объектов;
• обустройства дорожных покрытий и укрепления откосов;
• строительства ограждений железнодорожных и автомобильных магистралей;
• изготовления бетонных изделий, требующих обеспечения преднапряженного армирования (столбов, плит, шпал, траверс);
• возведения эстакад, мостовых конструкций, путепроводов;
• создания сейсмоустойчивых контуров усиления различных сооружений.
