Заглубленный ленточный фундамент: советы и инструкция по строительству

Разновидности

Ленточный фундамент относят к монолитным сооружениям. Различают три его разновидности: незаглубленный, мелкозаглубленный и заглубленный.

Незаглубленный ленточный фундамент (рис. а) устраивается в непучинистых и слабопучинистых грунтах с низкими показателями усадки и горизонтальной подвижки: то есть на скальных, обломочных, каменистых, гравелистых, средне- и крупнозернистых грунтах. К ним же можно отнести глинистые почвы без примесей или с различным содержанием песка и камней, которые в круглогодичном режиме не подвержены влиянию влаги и постоянно находятся в сухом состоянии. Обычно незаглубленный ленточный фундамент закладывается под легкие постройки или одноэтажные дома из камня, бетона и кирпича с низкой кровлей. Высокие здания на таком фундаменте возводить не рекомендуется во избежание их завала или опрокидывания.

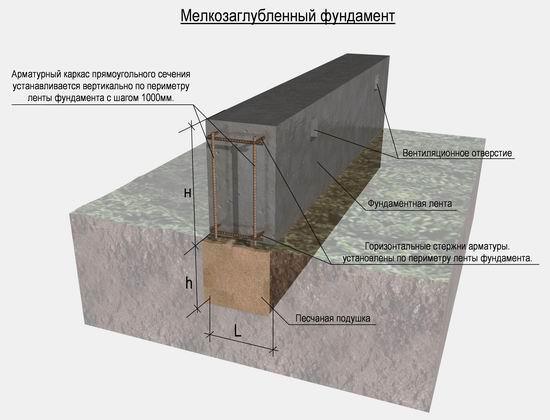

Мелкозаглубленный ленточный фундамент (рис. б) применяется при строительстве небольших каменных, каркасных, щитовых и деревянных домов на непучинистых и слабопучинистых грунтах с закладкой на глубину 0,2–0,7 м. Характерной особенностью последнего перед незаглубленным является то, что его устраивают в слое промерзающего грунта с целью утяжеления основания. Благодаря этому возникает возможность возводить надстройки в виде дополнительного этажа или мансарды из легких строительных материалов.

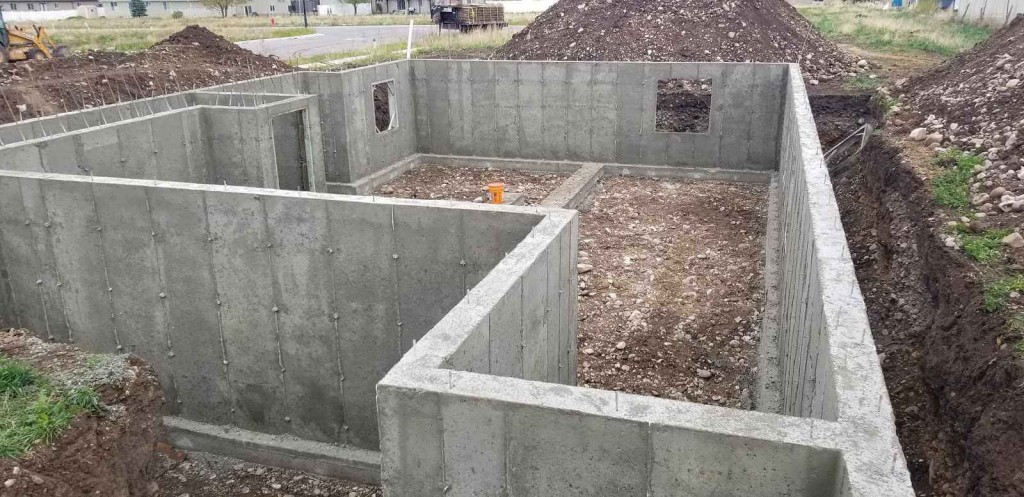

Заглубленный ленточный фундамент (рис. в) применяется для возведения всех типов зданий на непучинистых, слабопучинистых и пучинистых грунтах, включая дома с несколькими этажами, толстыми стенами, тяжелыми перекрытиями, цокольным этажом или подвалами. Подобный фундамент закладывается ниже глуби ны промерзания на 0,15–0,2 м и относится к материалоемким.

Разновидности ленточного фундамента:

• а — незаглубленного;
• б — мелкозаглубленного;
• в — заглубленного,
• где 1 — грунт; 2 — отмостка; 3 — фундамент.

Работы по устройству фундамента целесообразнее выполнять в конце весны или начале лета, когда земля подсохла. В этот период грунт еще достаточно рыхлый и проведение земляных работ идет намного проще, чем в другие сезоны. Исходя из желания сэкономить, многие застройщики стараются большинство работ выполнить своими силами, в том числе и земляные.

В зависимости от характеристики грунта и уровня заглубления ленточного фундамента выполняют предварительные работы: для незаглубленного — готовят пятно застройки; для мелкозаглубленных — копают траншеи по периметру дома; для заглубленных — траншеи или котлованы. При необходимости на дно укладывают песчаную подсыпку, тепло- и гидроизоляцию. В дальнейшем производят следующие виды работ:

• установку арматурного каркаса (армирование);
• разметку;
• сборку опалубки;
• заливку фундамента;
• распалубку;
• устройство гидроизоляции;
• обратную засыпку пазух траншей.

Подготовка к строительству фундамента. Что нужно учесть?

Сначала нужно определиться с проектом дома, его расположением на участке, его весом — т. е. понять какой именно тип фундамента вам необходим.

Конструкция фундамента должна быть подобрана таким образом, чтобы учитывались возможные нагрузки от конструкции здания на грунт. Для этого настоятельно рекомендуется провести инженерно-геологические изыскания участка.

Совет: Стоимость геологических работ и экспертиз, как правило, относительно невелика в контексте общей стоимости строительства. Впрочем, обычно можно обратиться в районные отделы архитектуры и землеустройства, где должны знать состав местных грунтов. Если же в местных органах таких данных не оказалось, и в целях экономии средств, вы решили обойтись без исследований специалиста, грунтовые условия необходимо оценить хотя бы, что называется, «на глаз».

Для этого на участке, где будет располагаться ваш дом, нужно выкопать несколько шурфов (чем больше, тем лучше, как минимум четыре — по углам будущего строения), и визуально определить влажностный тип грунта (сухой, влажный, водонасыщенный) и его состав.

При постройке деревянных домов глубина скважин для получения достоверной информации о состоянии и качестве грунта должна составлять не менее 4-5 метров, а для кирпичных и каменных домов — 7-10 метров.

Для строительства дома хороши так называемые обломочные грунты — щебенистые или гравийные. Также достаточно хорошее основание для будущего дома представляют собой пески, за исключением водонасыщенного пылеватого песка — плывуна.

Песок в зависимости от размера частиц бывает:

• гравелистый;
• крупный;
• средней крупности;
• мелкий и пылеватый.

Хороший песок под фундамент дома можно приобрести здесь:

Если на вашем участке обломочный, гравийный или сухой песок — то вам повезло. Потому что самыми распространенными грунтами, с которыми сталкиваются строители в Подмосковье — глинистые. И обустройство фундамента на таком грунте — дело непростое и трудозатратное.

Глинистые грунты подразделяются на:

• глины;
• суглинки;
• и супеси.

Также к разряду сложных грунтов относятся структурно-неустойчивые макропористые лёссовые и торфянистые грунты, в которых происходит нарушение структуры с возникновением значительных просадок, при замачивании их под нагрузкой. Для лёссовых грунтов характерно наличие крупных, различимых невооруженным глазом трубчатых пустот, как правило, покрытых тонким слоем извести. Торфы вообще относятся к наиболее сжимаемым грунтам.

Если вам не повезло, и у вас на участке оказался торфяной грунт, возможно экономически целесообразнее будет сменить участок для постройки дома, нежели выливать в землю десятки кубометров бетона.

Как ни странно, но чернозем тоже не подходит для строительства дома. Для устройства фундамента на таком грунте необходимо снять верхний плодородный слой почвы и докопаться до более плотного слоя.

Есть еще один фактор, который необходимо учитывать при закладке фундамента — глубина промерзания грунта. Выяснить ее тоже можно в органах местной администрации.

Промерзание грунта — вечная проблема всех застройщиков заглубленных фундаментов. Потому что при смене сезонов (зима-весна, осень-зима), почвы становятся нестабильными. Вода в них то превращается в лед, то снова становится жидкой. При превращении в лед вода увеличивается в объеме приблизительно на 10%, и на глубине промерзания происходит подъем почвы. Такое увеличение в объеме называется морозным пучением грунта. Соответственно, чем больше в грунте воды, тем больше он увеличивается в объеме.

К пучинистым грунтам относят:

• пылевато-глинистые грунты;
• пылеватый и мелкий песок;
• крупнообломочные грунты с пылевато-глинистым заполнителем.

При весеннем оттаивании вода в пучинистых грунтах возвращается в жидкое состояние и грунт проседает. Оттаивает грунт сверху вниз. Одновременно с этим в него попадает влага с поверхности от таяния снега, а так как нижние слои еще находятся в замерзшем состоянии, верхние слои насыщаются избыточной влагой и разбухают. После полного оттаивания грунта талая вода будет проникать в водоносные слои и постепенно грунт приобретет свою естественную влажность и вернется к прежнему объему.

Несложно представить, что будет происходить с фундаментом расположенным на таких грунтах.

Поэтому подошву фундамента всегда размещают ниже глубины промерзания грунта, но выше уровня грунтовых вод.

Определить уровень грунтовых вод несложно. Если выкопанные вами шурфы заполняются водой, то он очень высок, и без серьезных дренажных работ здесь не обойтись. Если нет, углубитесь со дна шурфа буром еще хотя бы на полтора метра. Через несколько часов опустите в скважину деревянную рейку. Это позволит определить, есть ли подземные воды, а если есть, то на какой глубине.

Помимо прочего, следует помнить, подошва фундамента должна быть заложена ниже ввода различных коммуникаций.

Чтобы определить влажность грунта, необходимо время. Если через сутки на дне вашей ямы нет воды, можно начинать строительство. В этом случае вполне подойдет простой ленточный фундамент с относительно небольшой глубиной (от 30 до 50 см).

Если в яме появилась вода, то можно сделать вывод, что достаточно близко к поверхности находятся грунтовые воды. В таком случае глубина фундамента обязательно должна быть такая же, как глубина промерзания грунта в вашем регионе (от 0,5 м на юге и до 1,5-2 м на севере). Только при таких условиях фундамент будет достаточно стойким по отношению к сезонным деформациям грунта.

Подготовительный этап в строительстве фундамента — самый важный. Поскольку именно на этом этапе нужно все тщательно взвесить и просчитать. Все остальное — это уже механика. О чем мы не раз писали на страницах нашего блога.

Давайте все же рассмотрим кратко последующие шаги на примере мелкозаглубленных оснований.

Этапы строительства ленточного фундамента

Этапы заливки ленточного фундамента для жилых домов имеют строгую последовательность:

1. В подготовленную траншею засыпают песок (20 см), который тщательно утрамбовывают. На утрамбованный песок насыпают слой гравия или щебня (15 см).
2. Затем делается подготовка, для которой достаточно слоя бетона в 10 см. Для этой работы можно взять «тощий бетон» и использовать профилированную мембрану. Готовую подошву обязательно подвергают гидроизоляции.
3. На следующем этапе делается опалубка и проводится армирование по всей площади фундаментной основы. Рассчитав необходимое количество арматуры, ее следует уложить, выполняя как поперечное, так и продольное армирование с помощью стержней арматуры и вязальной проволоки. После этого делаются необходимые технологические отверстия.
4. После уже проделанных работ проводится поэтапная заливка бетонным раствором: под уровнем грунта и над ним, в соответствии с заранее подготовленным планом-схемой.
5. Опалубку после застывания бетона снимают и проводят гидроизоляционные работы.

В раствор бетона, предназначенный для заливки ленточного фундамента, часто добавляются специальные компоненты:

• стеклопластиковая арматура;
• морозостойкие пластификаторы.

Задумываясь о том, как залить ленточный фундамент собственными силами, не прибегая к помощи бригады специалистов, необходимо точно определиться со своими физическими возможностями. Прекрасным решением в такой работе может стать привлечение к процессу родственников и друзей. Возведение ленточного бетонного фундамента своими руками не требует от застройщика наличия опыта, специальной техники и особых знаний. Поэтому итогом такой работы становится качественный результат и существенная экономия денежных средств.

Материалы изготовления фундамента

Рассмотрев три вида строительных несущих конструкций, остановимся на материалах, из которых может быть изготовлен ленточный фундамент.

Железобетонный фундамент

Это самый простой фундамент, знакомый буквально каждому, даже далекому от строительства человеку. Готовится он из цементной смеси, которую заливают в ранее приготовленную опалубку с установленным внутри каркасом из арматуры. Для максимальной прочности и надежности специалисты рекомендуют готовить бетонную смесь из цемента марок М-400 либо М-500. Чтобы повысить прочностные характеристики конструкции, помимо увязки арматуры, в бетонную смесь добавляют щебень.

Кирпичный фундамент

Данную конструкцию также можно назвать простой, ведь возводится она при помощи строительного кирпича, устанавливаемого на раствор. Кирпичный фундамент используется в тех случаях, когда необходимо возводить многоэтажный коттедж. Важно лишь, чтобы использовался качественный полнотелый кирпич (жароупорный или кислотоупорный).

Внимание! Силикатный кирпич для строительства фундамента не годится. Под воздействием грунтовых вод и атмосферных осадков такой материал быстро разрушается, ставя под угрозу целостность всего здания и жизнь проживающих в нем людей!

Полнотелый кирпич более крепкий, в сравнении с силикатным, однако и его не рекомендуется использовать для фундамента, если рядом имеются грунтовые воды. К тому же такой конструкции обязательно понадобится качественная гидроизоляция внешних стенок. В итоге, покупка дорогого кирпича с дополнительными вложениями в гидроизоляцию делают возведение данного основания дорогим удовольствием.

Бутовый контур

Данный вид фундамента по технологии очень напоминает кирпичный, с той лишь разницей, что вместо кирпича применяется плоский камень (доломит, песчаник или известняк), который в профессиональной среде называют бутом. По аналогии с кирпичом специалист производит каменную кладку фундамента на качественную строительную смесь.

К плюсам данного фундамента можно отнести отличный внешний вид, благодаря которому ваш дом будет напоминать старинный каменный замок. К тому же качественно выложенный камень прослужит не менее 200 лет! Однако сложностей с этой строительной конструкцией немало. Количество камня из-за его формы трудно поддается подсчету. Укладка его – процесс трудоемкий, который можно доверить исключительно профессионалам. К тому же бутовый контур необходимо укладывать в грунт ниже уровня промерзания. А проводить подобные работы можно только в летний период, когда температура не опускается ниже +15°C.

Бутобетонный фундамент

Как можно понять из названия, этот ленточный фундамент представляет собой гибрид бута и цементной смеси. И если в предыдущем варианте несущей конструкции смесь использовалась исключительно для скрепления камней и заполнения пространства между ними, то в бутобетонном каркасе материалы применяются в пропорции 50:50. Данные пропорции можно менять по своему усмотрению, однако бута в фундаменте не должно быть меньше 40%, так как в отсутствии армированного каркаса именно камень является связующим компонентом.

Если говорить об укладке данного вида фундамента, то этот процесс не создает особых сложностей. В крупный слой раствора по всей длине ленты утапливаются камни доломита или известняка, после чего заливаются очередным слоем цементного раствора.

Расчет стоимости строительства ленточного фундамента

Еще до начала возведения дома следует настроиться на то, что стоимость ленточного фундамента составит около 1/3, а иногда и больше, стоимости всего строительства. Условно можно выделить несколько обязательных статей расходов:

• На покупку стройматериалов (цемента, песка, арматуры и т.д.);
• Приобретение необходимого инструмента и оборудования;
• Транспортные расходы по доставке бетонной смеси или блоков на участок и использование спецтехники.

В пропорции затраты на устройство фундамента выглядят следующим образом:

• 25-30% — стоимость бетона;
• 20-25% — этот стоимость арматуры;
• от 10-15 % составляют затраты на оплату труда рабочих (на этой статье расходов можно сэкономить, если вести строительство ленточного фундамента своими руками);
• земляные работы и подготовка участка от 5-10% и выше, в зависимости от сложности работы и необходимости в использовании спецтехники;
• столько же составят расходы на оборудование опалубки;
• транспортные расходы до 5%;
• расходы на приобретение (аренду) инструмента и спецоборудования 5-15%.

Несколько можно удешевить строительство, если вместо монолитного фундамента возвести блочный, но его устройство без использования крана невозможно – а это дополнительные затраты на аренду техники и зарплату машиниста, поэтому и экономия получится не столь очевидной.

При проектировании можно использовать калькулятор ленточного фундамента, т.е. онлайн-сервис, рассчитывающий один кубический метр строительства фундамента. А далее – все просто: зная периметр и высоту фундамента – получаем общий кубический объем который и умножается на стоимость 1 м³.

Сравнение характеристик

Фундамент — основа любого дома и от его прочности и устойчивости зависит долговечность и комфорт будущего здания. Для домов из бруса подходят одни типы оснований, а для кирпичных двухэтажных домов – другие, с увеличенной несущей способностью. Чтобы сделать выбор, нужно сравнить основные характеристики и свойства этих конструкций, сведенные в таблице:

Таким образом, определяя, какой фундамент нужен для строительства дома из пеноблоков, требуется определить его вес, хорошим вариантом будет ленточный фундамент или плита, если строительство ведется на неустойчивых грунтах. При этом на плотном или скальном грунте подойдет малозаглубленная лента из бетона. А вот для дома из пенобетонных блоков высотой в 2 этажа требуют заглубленного ниже уровня промерзания грунта ленточного или плитного основания.

Ленточный малозаглубленный фундамент лучше всего подходит для каркасных домов с небольшой массой. Его прочности вполне достаточно, чтобы обеспечить устойчивость постройки. Тоже можно сказать и для домов из бруса с толщиной стенки в 30 см. Легкая и прочная конструкция такого дома обладает повышенной теплоизоляцией. На сложных пучинистых, заболоченных или зыбких грунтах такие здания лучше возводить на свайных основаниях, заглубленных до плотных слоев, что обеспечит устойчивость.

Определяясь, какой фундамент лучше подойдет для дома из бревен, нужно обратить внимание не ленточный и свайный тип, плитные конструкции не слишком подходят для деревянных строений. Заглубление ленточного вида зависит от этажности здания, для одноэтажных – достаточно мелкого заглубления.

Самым дешевым фундаментом является свайный, на который требуется наименьший объем материалов. Прочные сваи из металла связываются не слишком массивным бетонным ростверком. На ленточный фундамент требуется гораздо больше материалов, если глубина промерзания грунта 1 м, то его придется заглублять на 1,2 м, при ширине 0,5 м, на каждый погонный метр потребуется 0,6 куб. метра бетона, с соответствующим количеством арматуры. На плитный фундамент потребуется еще большее количество цемента, поскольку, несмотря на его сравнительно небольшую толщину, монолит закладывается под весь дом. Однако, основание не требует стяжки под пол, в результате оно позволяет сэкономить значительные средства по сравнению с ленточным типом.

Что лучше: сборное или монолитное основание

Оба типа оснований обладают плюсами и минусами, но чтобы выбрать подходящий вариант, нужно оценить массу факторов и нюансов. Конструкция из сборных блоков востребована в тех случаях, если отсутствуют большие нагрузки, которые появляются на мягких, песчаных или болотистых грунтах. Еще ее применяют в качестве основы под двухэтажный дом. Главное, чтобы материал обладал нужной степенью прочности и надежности.

Срок службы ленты из блоков достигает 50-75 лет, однако монолитное сооружение может прослужить больше 100 лет. Это обусловлено тем фактом, что в монолите отсутствуют швы и уязвимые узлы. За счет такой конфигурации, конструкция получает дополнительную степень прочности и может устанавливаться под крупногабаритную постройку.

Свайные фундаменты

Свайные фундаменты возводятся там, где от основания требуется максимальная устойчивость к грунтовым воздействиям, для достижения которой увеличивать глубину заложения ленточных и плитных фундаментов экономически неоправданно.

Свайные фундаменты являются универсальным типом оснований, которые одинаково востребованы как в промышленном, там и в частом строительстве.

Совет эксперта! Большое разнообразие ЖБ свай дает возможность подобрать оптимальных вариант опорных столбов для любого типа грунта. Такие фундаменты без проблем выдерживают здания любых габаритов как из легких, так из тяжелых материалов.

Рис. 1.5: Схема фундамента на буронабивных сваях

Существует два вида железобетонных свайных оснований:

• Фундамент на основе забивных железобетонных свай;
• Фундамент на основе буронабивных свай.

Забивные железобетонные сваи — конструкции промышленного производства, которые доставляются на стройплощадку в готовом виде и погружаются в почву с помощью сваебойных машин.

Буронабивные сваи формируются непосредственно в грунте, посредством заливки заранее пробуренной скважины бетоном. Такие сваи можно сделать своими руками. При промышленном подходе буронабивные сваи обустраиваются по технологии бурения полым шнеком, который подает бетонную смесь в скважину сразу по завершению ее бурения.

№– свайный фундамент

Идеальный вариант для тех, кто столкнулся с тяжелым типом грунта. Дело в том, что такое основание можно делать на пучинистом грунте с близким расположением грунтовых вод. Никакие неустойчивые грунты ему не страшны. А что самое главное – себестоимость постройки минимальная. Это один из самых экономичных вариантов для строительства частного дома. В качестве основы используются сваи – это столбы с заостренными концами, которые вкручивают, забивают или вставляют в грунт. Они передают нагрузку всего здания на грунт, распределяя ее.

Существует несколько видов этого фундамента, которые зависят от типа свай. Они бывают:

1. Деревянные.
2. Бетонные.
3. Металлические.
4. Железобетонные.

По форме определяют круглые сваи, кольцевые, прямоугольные или квадратные. Если говорить о способе установки, то изделия бывают:

Винтовой фундамент

Винтовые сваи легко использовать в личных целях. Их основание сделано в виде винта, поэтому вы сможете просто вкрутить их в отмеченные места. Работы выполняется без привлечения дополнительной спецтехники. При этом размер свай зависит от глубины залегания грунтовых вод и уровня промерзания грунта. Все сваи вкручиваются в землю строго перпендикулярно вручную или специальным оборудованием.

Винтовая свая представляет собой металлическую трубу, с наваренной лопастью определенной конфигурации. Для винтового фундамента они ввинчиваются в землю не меньше, чем на 1,5 м. При этом пучинистый и просадочный грунт не проблема. Сваи выставляются по одному уровню, бетонируются, а сверху делается обвязка.

Преимущества

За что так ценят винтовые фундаменты? Они имеют высокую несущую способность. Все дело в том, что при ввинчивании трубы, грунт не становится рыхлым, а, наоборот, уплотняется лопастью сваи. Кроме того, на устройство такого основания не потребуется много усилий, времени, материалов и средств. Всего за несколько дней ваш фундамент будет готов. В то время как на высыхание ленточного фундамента нужно 30 дней, плюс работы по его сооружению. Да и процесс может происходить в любое время года.

Забивной фундамент

Если говорить о фундаменте забивного типа, то сваи нужно забивать или вдавливать в землю специальной техникой или вибрационным способом. Благодаря этому процесс усложняется. В домашних условиях сделать такой фундамент будет сложно.

Буронабивной фундамент

Средний вариант, который тоже часто используют для строительства домов. Разница в том, что сваи делают прямо на строительной площадке и устанавливают в уже вырытую скважину.

Работа заключается в том, что в намеченных местах роются скважины. Это можно сделать как вручную (ручным бором), так и механизированным способом. На дне скважины делают песчаную подушку и устанавливают сваю (стальной каркас, асбестоцементная труба и т. п.). Внутрь трубы помещают арматуру и заливают все бетонным раствором. Пространство между трубой и грунтом засыпают песком и щебнем и тоже бетонируют.

Обратите внимание! За счет простоты и дешевизны, на территории России такой вид основания используется в 10% случаях, когда выбирают свайный фундамент.

Расчёт заглублённой ленты фундамента

Расчёты на стадии планирования важный критерий для определения, какой фундамент нужен для нашего дома или сооружения. Например, для лёгких построек хватит мелкозаглубленного или незаглубленного ленточного фундамента, а заглублённая лента будет нерациональным вложением денег.

Тип грунта

Определить тип грунта на участке строительства. Способы проверки почвы:

1. Самостоятельно сделать несколько шурфов в разных точках на разной глубине строительной территории провести анализ почвы.
2. Обратиться к профессионалам в специальные службы.

Уровень грунтовых вод

Уровень грунтовых вод узнаём путём создания скважин. Прорубив несколько скважин ,опускаем деревянную рейку вниз, делаем это спустя 2–3 часа. Глубину определить можно, когда появится вода. А также если поблизости от участка застройки есть колодец. То можно определить по нему уровень грунтовых вод.

Важно! Проводите замеры весной, когда уровень грунтовых вод повышается.

Глубина промерзания

Карта глубины промерзания грунта по России

Глубину промерзания определяем по карте. От этого критерия зависит, насколько будет заглубляться фундамент.

Масса сооружения

Удельный вес конструкции

Определяем массу здания. Для этого сложите вес всех стройматериалов. Нужно сложить массу всех стен, перекрытий и крыши.

Ширина основания

Ширину определяем по формуле B = 1,3×Р/(L×Rо)

• 1,3 — коэффициент запаса несущей способности;
• Р — общий вес дома с фундаментом (кг);
• L — длина ленты (см);
• Rо — сопротивление несущего грунта, кг/см².

  Сопротивление несущего грунта

Пример расчёта заглублённой ленты фундамента

Проведём расчёты для кирпичного двухэтажного дома. Размер загородного дома составит 10X8 м. с одной несущей перегородкой, длина которой равна стороне. Стены высотой 5 м и толщиной 380 мм (полтора кирпича), а фронтонов 1,5 м. Междуэтажное и цокольное перекрытие из пустотных плит, а кровля из металлочерепицы.

Тип грунта возьмём суглинок глубиной 1,1 м.

В качестве примера возьмём глубину заложения ленты 1,6 м (Определяйте опираясь на глубину промерзания грунта на вашем участке).

1. Вес дома: 212 м², а масса их 212 × 200 × 3 = 127 200 кг (без учёта оконных и дверных проёмов).
2. Общая площадь цокольного и междуэтажного перекрытий 160 м², а масса их с учётом эксплуатационной нагрузки 160 × (350+210) = 89 600 кг.
3. Крыша в нашем примере имеет площадь около 185 м². Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 × (30 + 100) = 24 050 кг.
4. Суммируем полученные цифры и получаем 240 850 кг. Вес фундамента высотой 1,6 м и длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равён 1,6 × 44 × 0,2 × 2500 = 35 200 кг.

Общий вес проекта составил 276 050 кг. Приняв значение Rо для суглинка равным 3,5 кг/см² (по таблице) Рассчитаем ширину подошвы основания: В = 1,3 × 276 050 / (4400 × 3,5) = 23,3 см

Принятые изначально 20 см не превышает полученное значение более чем на 5 см. Поэтому округлив значение до целого, берём значение ширины основания 24 см.

Как сделать ленточный фундамент своими руками

Чтобы самостоятельно осуществить возведение ленточного основания, вначале требуется произвести глубокую планировку, все материалы следует сразу привезти на стройплощадку и разместить невдалеке от стройки. Чтобы рассчитать все размеры и материалы используют калькулятор ленточного фундамента, арматуры и опалубки, который позволит в значительной мере упростить задачу по планированию строительных работ и ускорить процесс самого строительства здания.

Устройство фундамента включает следующие виды работ:

1. Разметка основания.
2. Армирование.
3. Заливка бетонной смеси.
4. Монтаж гидроизоляции.
5. Вентиляция и коммуникации.
6. Установка опалубки.

Полезные рекомендации

При монтаже ленточного фундамента нужно заранее определить качество почвы. Стоит обратить внимание на качество дорог, которые ведут к дому. Если они неровные и в провалах, то и почва будет неоднородная. Также стоит обратить внимание на соседние здания. Есть ли на них трещины.

Особую структуру имеет фундамент, возводимый на пучнистых почвах

Если почва однородная, но в нескольких местах присутствуют глиняные прослойки, то можно траншею выкопать более глубоко и присыпать ее песком. Ленточный фундамент можно произвести своими силами, если учитывать его свойства и точно соблюдать последовательность монтажных работ.

От правильной установки основания зависит долговечность всего строения

Дополнение в свайно-ленточной конструкции

Геодезические работы

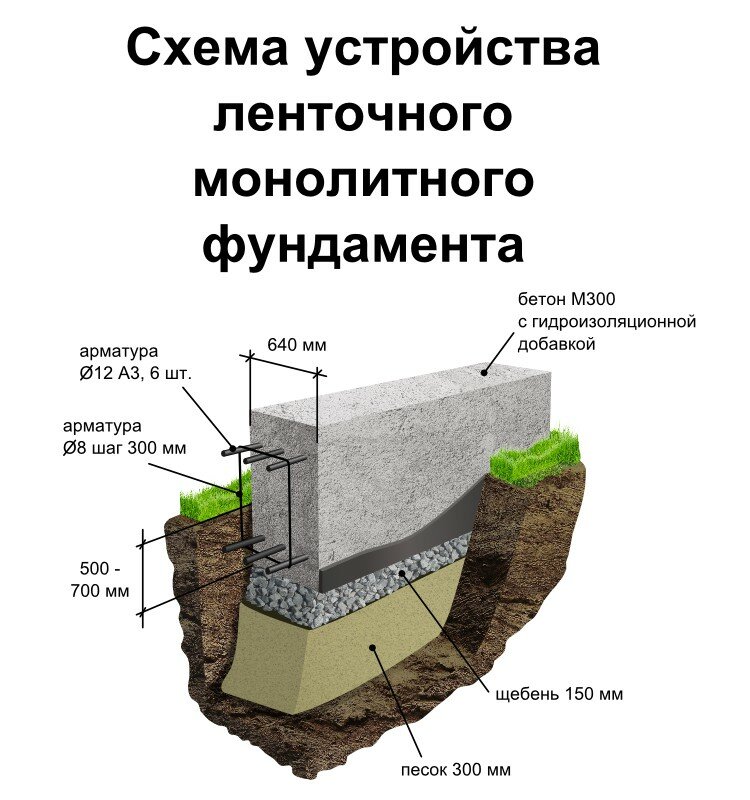

Схема устройства ленточного монолитного фундамента.

Чтобы получить надежный , необходимо правильно провести ряд предварительных мероприятий по подготовке территории. Данные действия называются геодезической разбивкой. В рамках этой процедуры необходимо в определенном порядке сделать целый ряд шагов.

Первый шаг – подготовительный. Для начала необходимо очистить территорию от ненужной растительности и других природных образований (деревья, пни, камни и пр.). Помимо природных объектов, на участке могут оказаться и артефакты человеческой деятельности, например, старые здания и их руины, различные инженерные объекты (канализационные стоки, линии электропередач, траншеи, дороги и прочее)

Неважно, что мешает дальнейшему строительству: природные или рукотворные препятствия, все должно быть убрано и очищено

Но необходимо помнить о том, что для сноса зданий и некоторых других объектов необходимо разрешение специальных муниципальных органов (техническая инспекция). Разумеется, данная деятельность подразумевает и наличие плана будущего строения, и проекта ленточного фундамента и дома в целом. Сделать их можно как с помощью специалистов, так и самостоятельно, если вы чувствуете в себе достаточно знаний и уверенности.

Второй шаг – нахождение основных осей. В геодезии основными и главными осями называются линии, по которым ориентируются возводимые сооружения. Основой любого плана являются две перпендикулярно пересекающиеся главные линии. Опираясь на них, строитель ориентирует все основные точки будущего ленточного фундамента и других объектов. Правильно соотнести план дома с такими линиями – значит сделать первый шаг к строительству дома своей мечты. Точное ориентирование строений относительно улицы, границ участка, линий коммуникаций, сторон света и т.д. позволит сделать будущий коттедж удобным для проживания и эксплуатации.

Схема разметки участка под фундамент.

Третий шаг геодезических работ – правильно рассчитать углы. Он является продолжением предыдущего этапа и заключается в определении углов дома на территории участка, которые необходимо отметить колышками и очень тщательно рассчитать все необходимые расстояния

Сделать точный расчет крайне важно, во избежание перекоса здания и снижения его эксплуатационных характеристик

Окончание геодезических работ. На последнем этапе, после точного расчета расстояний, необходимо сделать идеальный угол. Для этого используйте не только измерительные приборы, но и колышки со строительными шнурами. Для правильного расчета выясните соотношение сторон. Какой бы ни был опыт у строителя, даже они не стремятся с первого раза вычислить правильное расположение каждого колышка, поэтому не вбивайте их после первых расчетов, а только слегка вдавите в грунт. Делать расчет всех геодезических параметров – довольно хлопотное дело, требующее внимательности и терпения.

Нормы СНИП к арматуре

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона. Также, в нем зафиксированы основные виды деформаций, показатели прочности, требования к размерам:

• При выполнении строительных работ по возведению фундамента необходимо использовать арматурное устройство с наличием сертификата качества;
• Прутья нужно скреплять плотно, чтоб исключить их смещение при заливке раствором;
• При использовании сварных деталей арматуры разрешено применять метод сварки, который не вызывает изменение форм;
• Изгиб прутьев должен иметь радиус, который идентичен, зафиксированной его величине в строительном плане;
• Устройство должно иметь стыки, которые должны совпадать с главным материалом по прочности;
• Дистанция между вертикальными стержнями ленточного основания определяется согласно их диаметру. Учитываются также виды заполнителя смеси.
• Шаг, при заливке должен быть больше 25 см;
• Отрезок между двумя продольными прутьями – не больше 40 см;
• Расстояние между поперечными прутьями – не больше 30 см;

Часть первая. Что нужно знать о грунте для ленточного фундамента

Основное отличие ленточного варианта фундаментной системы заключается в том, что вес от постройки распределяется на относительно неширокой бутовой, кирпичной или железобетонной полоске шириной в 50-60 см, поэтому строительство чисто ленточных конструкций возможно только для грунтов с высокой и средней несущей способностью.

Проектировщики при расчете параметров будущей коробки здания стараются перераспределить нагрузку на грунт от веса конструкций таким образом, чтобы распределить вес постройки более-менее равномерно по всему периметру ленточного контура фундамента. Одной из причин, по которой лента может дать трещину и привести к неравномерной осадке, является неправильная оценка несущей способности грунта или склонности к морозному пучению. Поэтому, прежде чем выбрать схему заделки основания, стоит внимательно изучить состав поверхностного слоя грунта на участке как минимум на полутораметровой глубине.
