Определяющие способ установки станка факторы

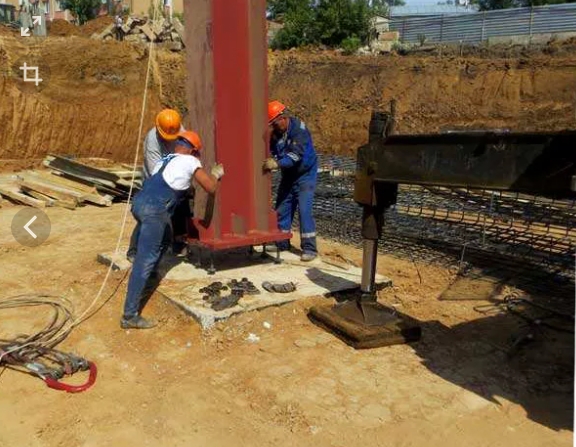

Правильный монтаж станков определяет качественные показатели их работы. При этом следует определиться с подходящим фундаментом.

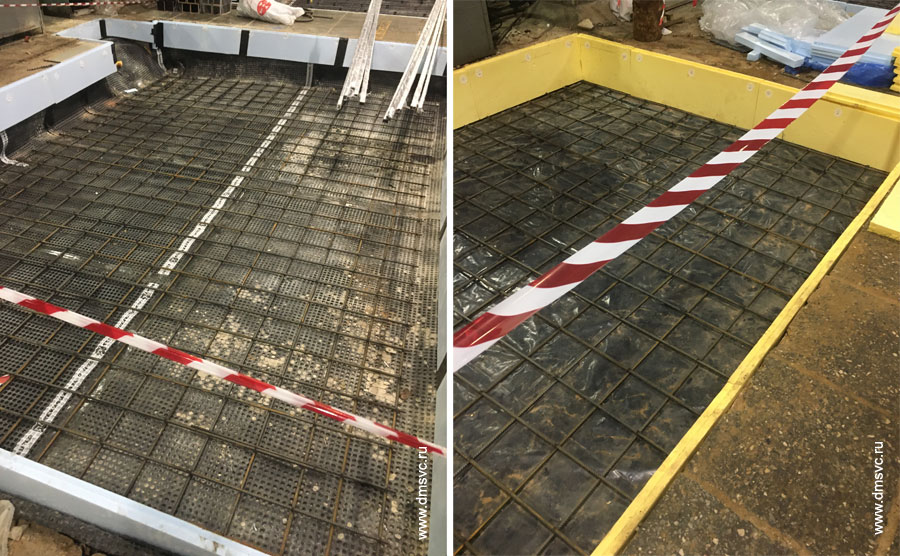

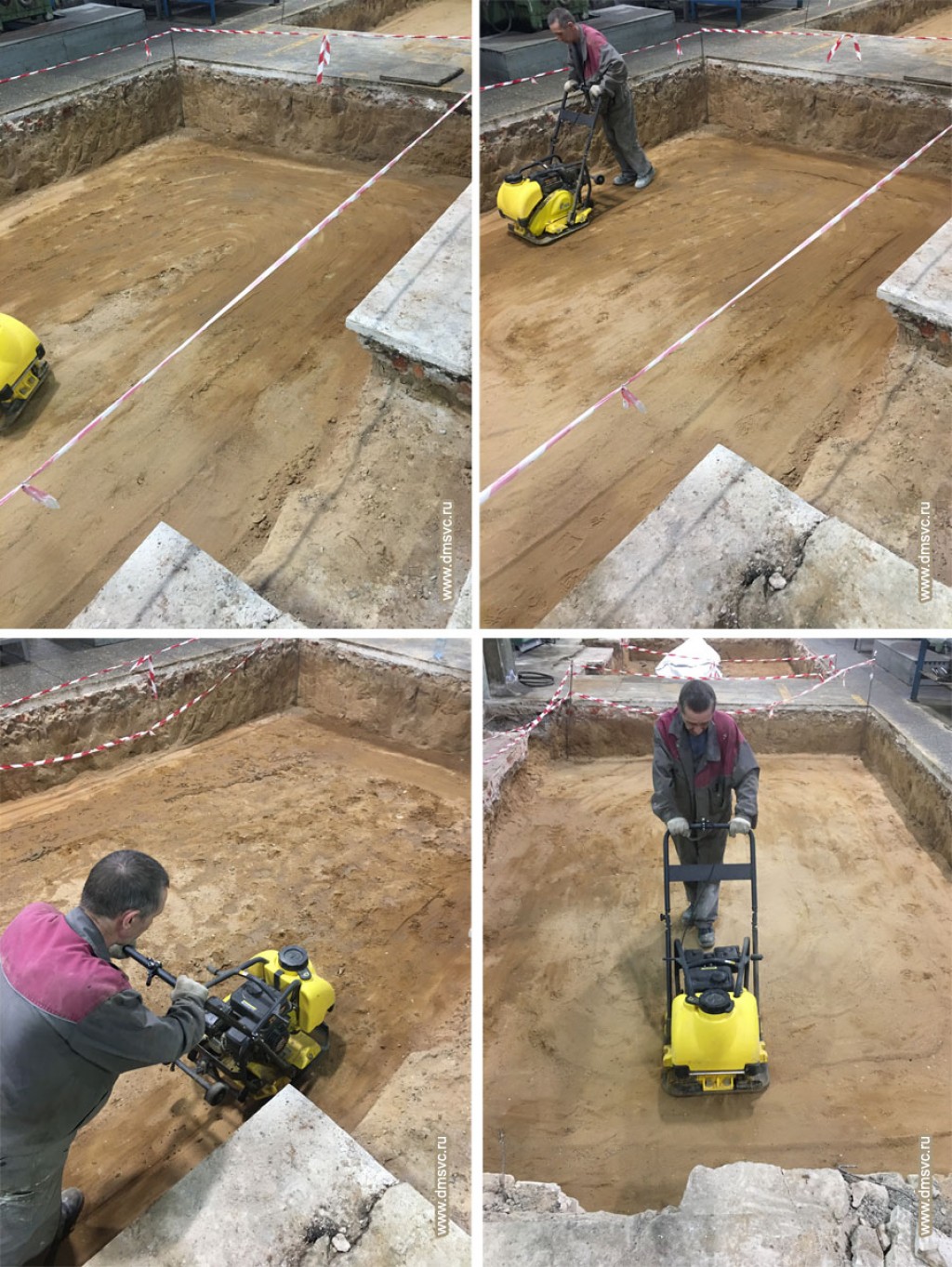

Укрепление пола под установку станка

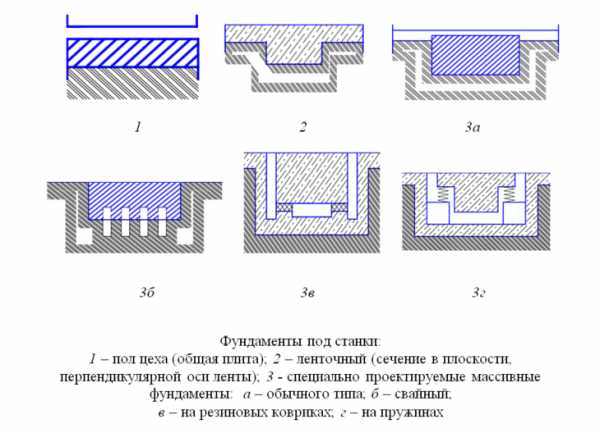

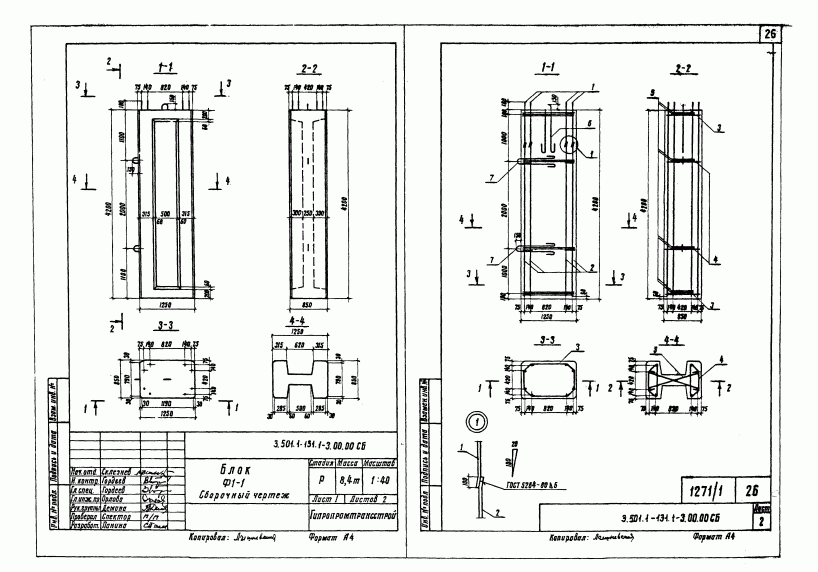

Фундаменты под станочное оборудование делятся на две группы:

• первую (I) составляют основания, являющиеся только опорой (обычный пол);

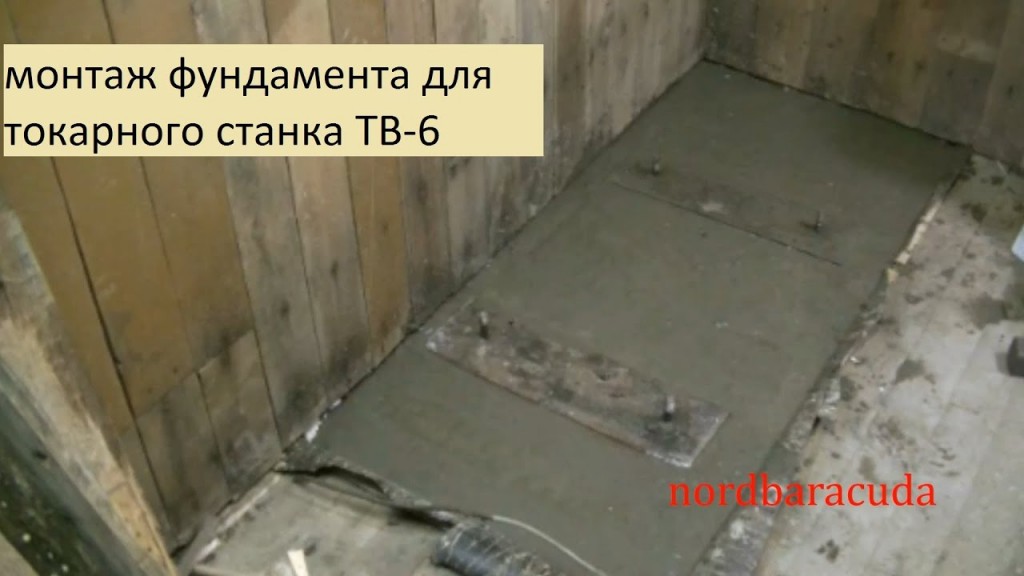

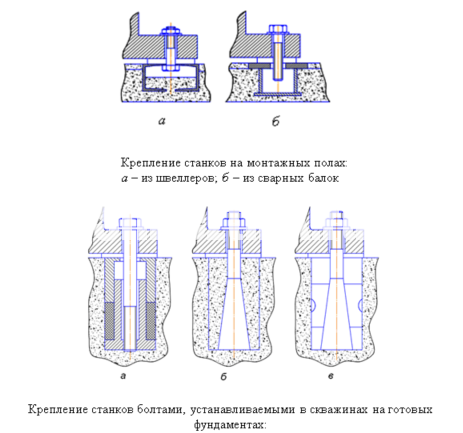

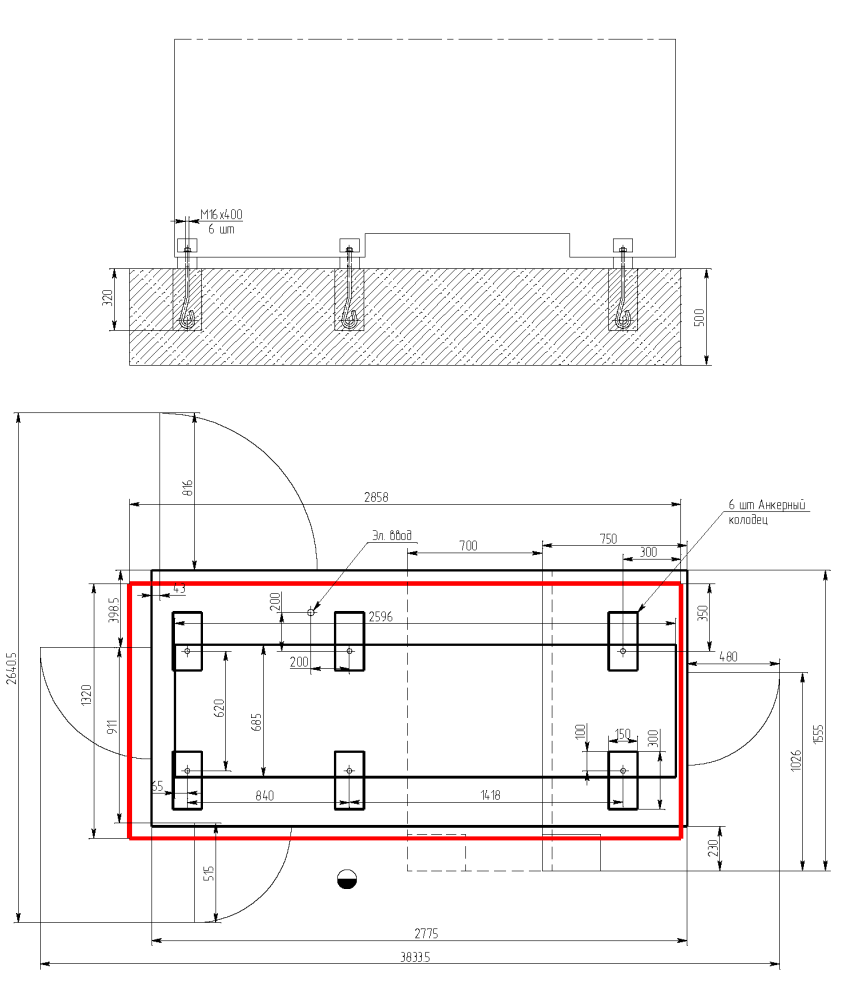

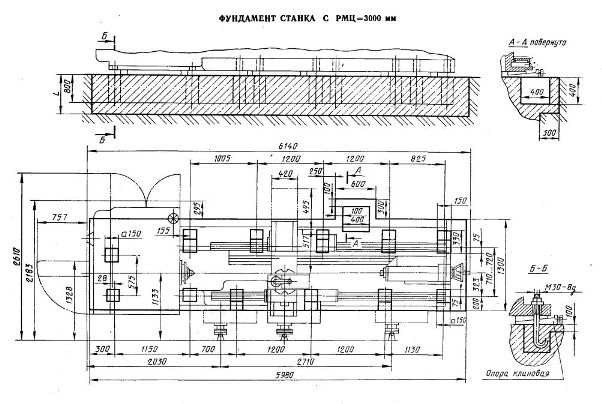

• ко второй (II) относятся отдельные фундаменты, жестко связанные со станком.

Любое основание предназначено для распределения нагрузки от станка, определяющейся его массой и силами, возникающими при его работе. Фундамент должен обеспечивать надежное, устойчивое положение оборудованию.

Выбор способа установки оборудования (на отдельное основание либо непосредственно на существующий пол) определяется следующими факторами:

• весом станка (статической нагрузкой);
• необходимой точностью обработки деталей;
• величиной динамических нагрузок;
• рабочим режимом оборудования;
• несущими характеристиками перекрытия либо пола, а также свойствами располагающегося под ним грунта;
• жесткостью станины любого станка.

В таблице далее представлено станочное оборудование, разбитое по разным критериям, с привязкой к фундаментной группе.

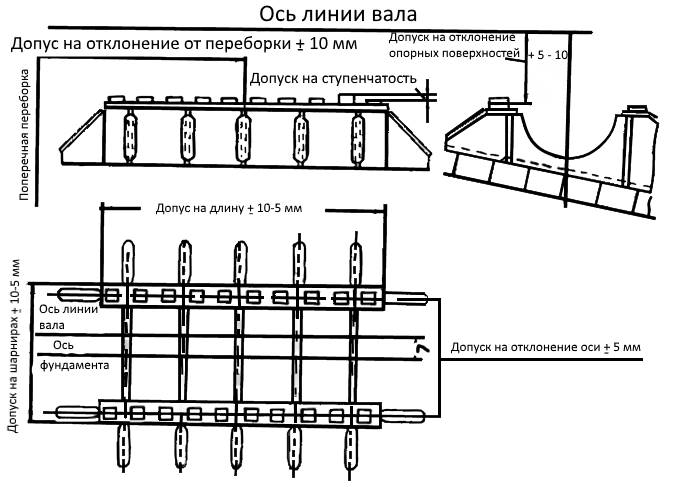

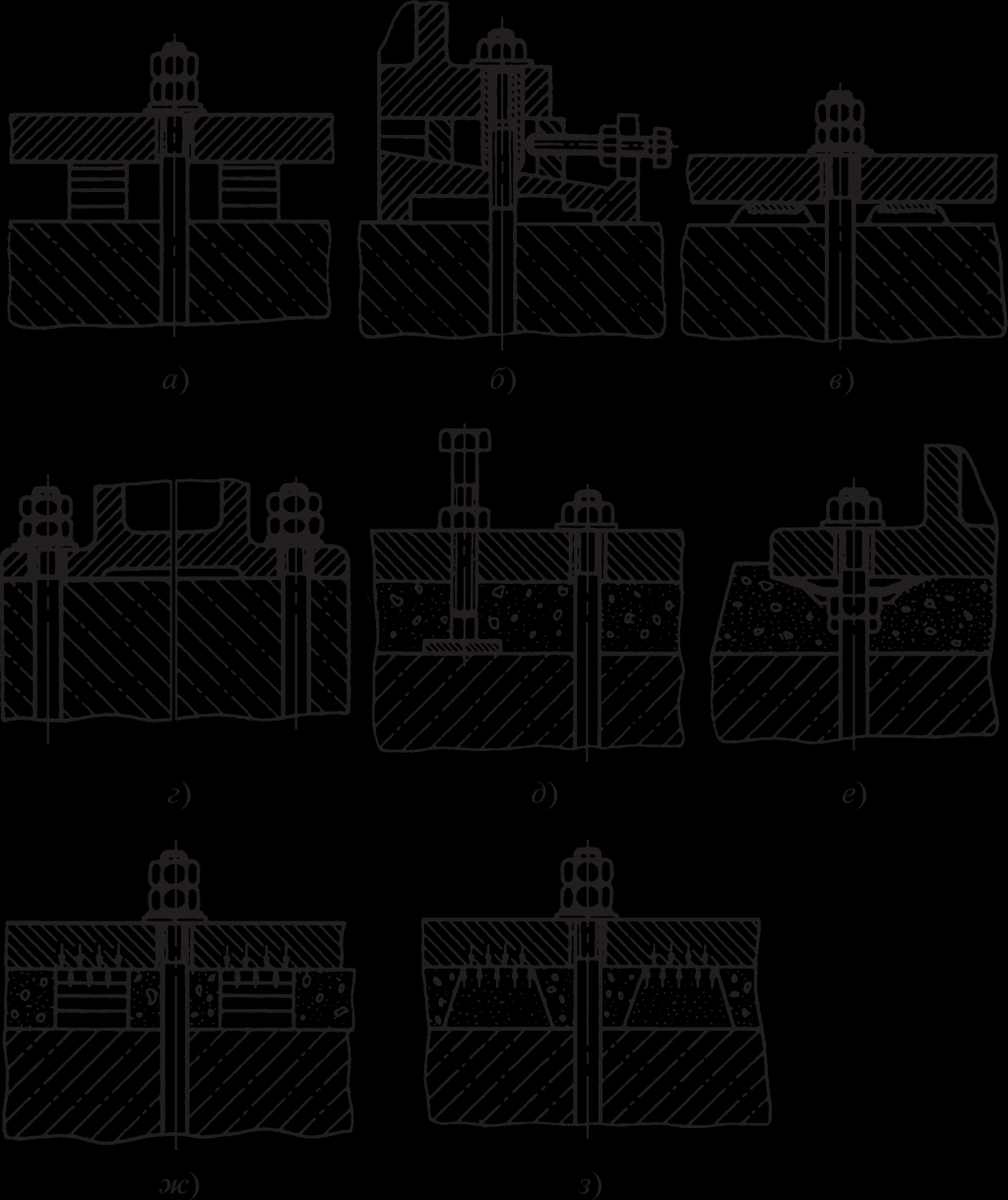

Независимо от того, будет станок устанавливаться на пол или специальный фундамент, должны быть обеспечены при монтаже его вертикальность и горизонтальность.

Если по одному критерию (например, нагрузке, рабочему режиму) оборудование не соответствует первой группе фундаментов, то ставить его следует на отдельное основание.

Самодельные «Улитки»

По сути это модернизированный гибочный станок (трубогиб), но эти усовершенствования позволяют легко делать завитки из довольно толстых прутков (сечением до 10-12 мм) и повторять их с высокой степенью точности.

Один из самодельных станков для холодной ковки

Конструкций эти станки для холодной ковки имеют несколько, но проще всего в реализации вариант с круглым столом, имеющем центральную ножку. К ножке подвижно закреплен рычаг с роликами на подшипниках на конце. Они облегчают процесс гибки.

Поверхность стола можно сделать из стального листа толщиной от 10 мм и больше. Для ножки можно использовать любую толстостенную круглую трубу. Важно сделать конструкцию устойчивой, так как будут прилагаться боковые усилия, потому нужны боковые стойки, распорки, а также устойчивое основание.

Чертеж станка для холодной ковки «Улитка»

Рычаг проще делать из квадратной трубы с толстой стенкой — не меньше 2-3 мм. Сечение трубы 25*40 мм или около того. Крепление рычага к ножке можно сделать на подшипнике, а можно просто взять небольшой кусок толстостенной трубы большего диаметра, надеть ее на ножку, а снизу приварить полосу-упор — чтобы рычаг вниз не падал. Вариант с подшипником дает более легкое движение, но при наличии смазки и второй вариант рабочий.

Вариант крепления рычага

Важна еще форма рычага. Рычаг двойной, верхняя часть — рабочая, нижняя — опорная. Везде где есть соединения желательно доварить усиление, так как усилия значительные.

Рычаг должен быть надежным, с усилением

На столе закрепляется оправка или кондуктор — форма, по которой сгибаются завитки. Делают их разного диаметра — чтобы можно было делать разные по диаметру завитки. Такие оправки могут быть сборными — для формирования большего количества изгибов. В каждом таком образце должны быть стержни, которые устанавливаются в отверстия в столе. Так этот шаблон фиксируется. Также его форма должна быть разработана с таким учетом, чтобы конец прутка в ней хорошо фиксировался.

Вариант кондукторов для улитки

Часто оправки вытачивают из металлического круга подходящего диаметра при помощи болгарки, но есть варианты из металла с наваренными на него стальными пластинами, изогнутыми соответствующим образом.

Как сделать подобный станок для холодной ковки — в следующем видео. Там же неплохо описан способ доведения концов заготовки до приличного состояния — обычные необработанные края смотрятся очень грубо. Для их обработки есть специальное оборудование, но, как оказалось, можно справится и без него.

Приспособление для гибки арматуры своими руками

страница » Своими руками » Станок для гибки арматуры своими руками » Приспособление (ручной станок) для гибки арматуры своими руками

Принцип действия всех конструкций ручных приспособлений для гибки металла (иногда их называют ручными станками) один и тот же: используется «рычаг первого рода». Если у вас имеется:

• желание (инициированное потребностью) создать гибочное приспособление для арматуры;
• слесарные навыки;
• необходимый инструмент (в том числе слесарный верстак с тисками)

— то вы обратились по адресу. С нашей подсказкой вы сможете создать приспособление (ручной станок) для гибки арматуры своими руками. Приспособление предлагаемой конструкции может изгибать стальную арматуру диаметром ≤ Ø 15 мм.

Какой потребуется инструмент

Кроме набора слесарного инструмента, который имеется у всякого мастеровитого хозяина для выполнения «работ по дому и на даче», потребуются:

Описание гибочного приспособления

Гибочное приспособление состоит из двух частей:

• неподвижной. Она называется основание;
• подвижной. Она называется рычаг.

Обрабатываемый стержень размещается между оправками и деформируется под воздействием установленного на рычаге штифта. Величина усилия определяется длиной ручки рычага (обычно длина около 500 мм) и физическими возможностями слесаря. При необходимости, следует предусмотреть возможность удлинения ручки (например, пустотелой трубой).

Технология изготовления приспособления для гибки арматуры

Необходимо подготовить оправки 3 штуки Ø 20 мм и штифт Ø 25 мм длиной по 50 мм каждый (смотри чертежи). На штифт должен свободно одеваться рычаг. Достигается это обработкой размера Ø 25 мм на штифте при помощи абразивного станка.

Основание

Для основания вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Основа гибочного приспособления.

Если вы являетесь счастливым обладателем прочного и крепкого верстака, то можете просверлить в основании 4 отверстия Ø 810 мм (на чертеже обозначено Ø 8 мм) для крепления приспособления к нему. Если прочность верстака вызывает сомнение, то следует основание приварить к уголку 100 х 100 (мм) длиной 1000 мм и уже в уголке сверлить для крепления указанные выше отверстия.В просверленные отверстия Ø 20 мм и Ø 25 мм вставляем оправку и штифт (как показано на чертеже) и привариваем.

Рычаг

Для рычага вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

• Ø 20 мм для оправки;
• Ø 25 мм для штифта.

Рычаг гибочного приспособления.

Привариваем к рычагу оправку и ручку Ø 20 мм и длиной 550 мм. Для предотвращения производственного травматизма, на конец ручки можно надеть какую-нибудь защиту (например, пластиковую пробку от шампанского).

Заключение

После проведения всех работ, следует места сварки очистить карщеткой от сварочного шлака. Все острые кромки следует «завалить» при помощи мелкого напильника.

Приспособление будет эксплуатироваться на улице, а поэтому следует предусмотреть антикоррозионное покрытие – в данном случае достаточно пентафталевой краски типа «ПФ» (только не забудьте подготовить поверхность – очистить соответствующим растворителем).

В месте соединения рычага со штифтом поверхности следует смазать любой консистентной смазкой (солидол, автол, жировая смазка и т. п.). За состоянием этого узла следует следить постоянно и смазывать его (это значительно облегчит вашу работу и продлит «жизнь» приспособлению).

Правила эксплуатации

Принцип действия этого приспособления предельно прост – его легко понять, если посмотреть на соблюдать простые правила техники безопасности:

не следует обрабатывать стальную арматуру диаметр, которой ≥ Ø 15 мм;до начала работы следует проверять техническое состояние приспособления. Если ослабли крепления оправок или штифта, необходимо выполнить ремонт и только потом приступать к работе;

рабочее место должно быть освобождено от всего лишнего.

Выбор места для установки станка

В большинстве случаев машины устанавливаются таким образом, чтобы обеспечивался свободный подход к ней с любой стороны. Станки, на которых обрабатываются крупногабаритные заготовки, размещаются поблизости от транспортных магистралей или непосредственно под подъёмными устройствами. Это позволяет транспортировать готовые изделия на склад без риска их повреждения, поскольку отсутствует этап промежуточной транспортировки.

Важным моментом является также близость расположения распределительного электрощита. Чем ближе к распределителю размещается станок, тем короче электрические кабели. В этом случае они не мешают передвижению персонала и транспортных средств по цеху. Иногда кабели укладываются в специальные паттерны, проделываемые в полу и закрываемые стальными листами. Если на предприятии используется система централизованной подачи смазочно-охлаждающей жидкости, то в эти паттерны укладываются также шланги, по которым СОЖ подаётся к станкам.

Станок для завитков своими руками

Кованые завитки являются универсальными декоративными элементами, применяющимися для дополнения дизайна разнообразных по форме изделий.

Для изготовления деталей подобного типа используется механизированное оборудование, а также ручные инструменты и приспособления. Некоторое оснащение продается по достаточно высоким ценам.

Но существует также возможность изготовления (сборки) оборудования своими руками.

Изготовление самодельных вертикальных устройств из металла, профтрубы и других материалов, видео

Производство станков любого типа своими руками представляет собой сложное дело. Изготовление составных частей устройства, а также сборку следует осуществлять внимательно. Корректность гарантирует качество изготовляемых элементов и предметов из металла.

Как сделать улитку с электропроприводом и без, для холодной ковки и гибки завитков, волют, запятых

• Стол выполняется из стали, к нему с нижней части приваривается труба, к которой в свою очередь крепится подвижный рычаг, сделанный из профильной трубы 45х25, толщина стенок — 1,5 мм.
• Данная часть станка крепится к ножкам, опорам.
• К рычагу крепится дополнительная регулируемая часть, дополнительно усиленная угольником.
• В ровной поверхности, где предварительно сделаны отверстия, крепятся оправки (кондукторы), выполненные из квадратного прутка с сечением в 10 мм. и полосы.
• Изготовление оправок осуществляется по рисунку.
• Несколько отверстий позволяют располагать оправки разным образом, что позволяет гнуть элементы разных конфигураций и размера.
• Мастер демонстрирует процесс изготовления элементов.

Ручные инструменты и приспособления для изготовления кованых завитков

Изготовление ручных инструментов требует меньших затрат времени и расходных материалов. Подобные приспособления имеют более простое строение.

Матрица

• Для изготовления приспособления потребуется кусок швеллера длиной 25 см.: покупная или выточенная самостоятельно петля с диаметром 22 м. с втулкой из двух видов труб и элемента сложной формы, а также еще одной петли.
• Лекало подобного типа позволяет производить волюты разных размеров.

Кондуктор

• Для изготовления кондуктора потребуется полоса длиной 60 см. и шириной — 4 см.; кусок жести 16 на 16 см., толщина — 3 мм.; кусок угольника; небольшие вырезанные из рессоры элементы с закругленными углами и снятыми фасками. Из малых деталей сваривается деталь с углом в 90 градусов, для крепления заготовок при гибке.
• На полосе прорисовывается наклонная линия, часть заготовки позже будет удаляться.
• Полоса слегка гнется, к ней приваривается малый угольник, после этого гибка продолжается.
• Спираль крепится к основанию, к куску жести.
• Кондуктор фиксируется в тисках, лишняя часть обрезается болгаркой.
• С нижней части основания приваривается угольник, обеспечивающий крепление изделия в тисках.

Про то, как ковать и гнуть завитки своими руками, смотрите тут.

Другое оборудование для ковки

Весь перечень оснащения для холодной ковки следует разделять на четыре отдельные категории, критерием для классификации выступает уровень автоматизации.

• Универсальное оборудование представляет собой автоматические или в некоторых случаях ручные установки, позволяющие обрабатывать заготовки с разным сечением. Такие многофункциональные машины служат заменой целому набору ручных устройств, использующихся для гибки профильных труб, квадратных и круглых прутков. Важным достоинством подобных машин является возможность выпуска различных по форме элементов.

• Станки для холодной ковки предназначены для облегчения ручного труда. В перечень устройств кроме улитки входят гнутик, волна, твистер, глобус. Каждый агрегат предназначен для изготовления определенного вида элементов. Рычажное (ручное) управление позволяет снизить трудозатраты, но не исключить их совсем. Ручные станки применяются мастерами, которые занимаются ковкой в качестве хобби, так как производительность данных устройств не слишком высока. Для улучшения технических характеристик необходимо оснастить агрегат электродвигателем.

Станок для холодной ковки типа Волна

• Инструменты представляют собой простые предметы, ковка выполняется вручную, посредством применения силы. К инструментам относятся тяжелый молоток (кувалда), клещи, вилки.

Вилка кузнечная

• Приспособления являются более сложными предметами, представляют собой механизмы, к которым относятся кондуктор, шаблоны, лекала, оправки.

Самодельные модели, изготовление, как сделать, размеры

Кроме устройства типа улитка возможно также изготовить самостоятельно и другие станки для холодной ковки: фонарик, волна и прочие, в том числе и электрические. Приспособления в большинстве случаев делают своими руками. Самодельные модели разных видов и размеров позволяют осуществлять процесс холодной ковки своими руками и выпускать элементы необходимых конфигураций.

Купить

Исполнители, не уверенные в собственных навыках, имеют возможность приобрести станки для ковки заводского производства. Предприятия предлагают широкий выбор моделей ручных устройств: улитки, волны, фонарики, твистеры, прессы, гнутики, а также универсального оснащения.

Разделы: Станки, Станки холодной ковки

Установка фундамента «под ключ»

Специалисты выполнят фундаментные монолитные работы «под ключ»: начиная с разработки проекта и заканчивая монтажными работами. Для заказа установки фундамента под оборудование необходимо позвонить по указанному на сайте номеру телефона: специалисты компании проконсультируют заказчика относительно сроков и стоимости работ. Установка фундамента компетентными специалистами – гарантия качества работ и длительного срока эксплуатации оборудования!

Перейти в раздел «Монолитный фундамент» →

Выравнивание и закрепление станка

После установки машины на месте и перед окончательным закреплением её необходимо выровнять по трём координатам – двум горизонтальным плоскостям и вертикали. Для этого используются металлические клинья, изготовленные из стали с малым коэффициентом термического изменения линейных размеров. Правила выравнивания являются уникальными для конкретной модели, и при проведении этой операции следует неукоснительной исполнять требования эксплуатационной документации.

Правильно установленный и выровненный станок прикрепляется к монтажной поверхности. Закрепление выполняется с помощью специальной арматуры и мощных анкерных болтов, которые надёжно удерживают технику на протяжении всего периода эксплуатации. Под головки болтов обязательно подкладываются пружинные шайбы из закалённой стали, препятствующие самопроизвольному вывинчиванию метизов в условиях вибраций.

вернуться назад

ПРИСПОСОБЛЕНИЯ ДЛЯ УСТАНОВКИ И ВЫВЕРКИ СТАНКОВ

При установке, независимо от группы фундамента, станок должен быть точно выверен на горизонтальность или вертикальность. Для облегчения и ускорения установки применяют специальные приспособления, помещаемые между основанием станка и фундаментом.

Плоские металлические подкладки толщиной 0,3–1 мм в настоящее время почти совсем не применяются в силу ряда недостатков:

а) добавление или удаление подкладок связано с необходимостью каждый раз приподнимать станок, что делают или краном или ломиками вручную, что всегда сопровождается опасностью сдвинуть станок с места установки;

б) ступенчатость регулировки и необходимость иметь большой набор разных подкладок, которые легко забиваются, гнутся, теряются;

в) жесткость установки на таких подкладках недостаточна из-за многочисленных стыков и недостаточной гладкости и прямолинейности подкладок.

Установочные клинья (рис. 3) широко применяются для установки легких и средних станков нормальной и пониженной точности. Клинья располагают по периметру основания с интервалами в 500 – 600 мм. Если станок устанавливается на фундамент второй группы, то клинья следует располагать возможно ближе к фундаментным болтам. При выверке положение станка можно плавно изменять подбиванием клиньев.

Установочные башмаки применяют для монтажа средних и крупных станков. Можно их использовать и для установки прецизионных станков. Башмак состоит из прочного корпуса и клина (рис. 4), который можно перемещать винтом с помощью двух гаек. При этом винт не испытывает изгиба, так как может свободно перемещаться по вертикальной прорези стойки. Продолговатые отверстия в клине и основании башмака позволяют при необходимости свободно пропускать через них фундаментный болт.

Получить полный текст

По окончании выверки винт теми же двумя гайками неподвижно стопорится. На рисунке указаны примерные размеры башмака сред ней величины. Установочные башмаки ставят с интервалами в 1 – 1,5 м но не менее трех-четырех под станок.

Фундаментные плиты применяют исключительно для установки крупных и особенно прецизионных станков. Фундаментная плита изготовляется из чугуна достаточно массивной (рис. 5). На плите применительно к устанавливаемому станку через 1–1,5 м встроены башмаки, подобные рассмотренным выше. Плита заделывается в верхнюю часть фундамента при его кладке и связывается с ним или особыми выступающими снизу шпонками, или притягивается специаль­ными заделанными в кладку болтами. Фундаментная плита целиком предохраняет станок от деформаций в случае неравномерной осадки фундамента. Горизонтальность станку во всех случаях легко придать регулировкой башмаков.

К удобным, но малораспространенным средствам выверки станков можно отнести выверку с помощью болтов, расположенных в краях основания станины по всему ее периметру. Станок в этом случае опирается на опорные концы болтов, которые в свою очередь должны опираться на достаточно толстые стальные пластины. По окончании выверки станка болты закрепляются контргайками.

Вторую группу приспособлений для установки станков составляют фундаментные болты. Они должны обеспечивать достаточно жесткое и прочное соединение станины с фундаментом второй группы. Развиваемая болтами сила прижима совместно с весом станка вызывает силы трения между основанием станины и фундаментом, всегда превышающие сдвигающие силы, которые могут возникнуть и действовать на станок. Способствует этому и цементный буртик, образующийся после подливки вокруг подошвы станка. Поэтому фундаментные болты работают только на растяжение. Из опыта установлено, что не следует применять фундаментные болты диаметром меньше 14 мм, так как при затяжке они деформируются («текут»). При креплении легких и средних станков фундаментными болтами диаметром свыше 14 мм их обычно расчетом не проверяют. Диаметры болтов для тяжелых станков рекомендуется рассчитывать.

Длину фундаментных болтов определяют из условия равнопрочности болта на растяжение и кладки фундамента на отрыв. Работающий на отрыв участок кладки принимают в виде опрокинутой усеченной пирамиды (рис. 6) с углом 2p при вершине.

В табл. 2 приведены значения минимальной длины заделки фундаментных болтов при различных материалах кладки, полученные на основании расчета.

Таблица 2

Для надежности крепления грани колодцев под болты делают с небольшим уклоном.

На фиг. 6 показана правильно выполненная подливка станка цементным раствором.

Конструктивно фундаментные болты различаются главным образом

оформлением хвостовой части (рис. 7).

Существуют конструкции фундаментных болтов, при которых не требуется заливки цементом; такие болты называются анкерными и легко могут демонтироваться.

При кладке фундамента вблизи дна прямого колодца заделывают анкерную плиту (рис. 8), за которую и крепят затем болт. Для этого пропускают прямоугольную головку болта через такое же отверстие плиты с последующим поворотом ее на 90° до упора. После этого болт затягивают обычным способом.

При прочих равных условиях длина анкерного болта может быть принята меньше длины фундаментного болта, так как анкерная плита увеличивает поверхность отрываемого участка кладки.

Анкерные болты применяют редко и только для крепления тяжелых станков.

Строительство основания для оборудования

Строительство простейшего основания плитного типа, под станок или маломощный пресс, происходит следующим образом:

• Вначале следует определить месторасположение основания. Фундамент не должен соприкасаться со стенками, колоннами или внутренними перегородками самого здания. Минимальное расстояние от фундамента пресса до фундамента цеха равно 100 сантиметрам. Иначе вибрация перейдет на основание несущих стен, колон или перегородок.
• После этого следует определить положение крепежных (фундаментных) болтов, фиксирующих станину пресса или станка. При этом нужно учитывать, что минимальное расстояние от края фундамента до оси болта рано 20 сантиметра. То есть, фундамент должен выступать за края станины, как минимум на 20-30 сантиметров.
• Определив вышеупомянутые параметры можно приступать к земляным работам (рытью котлована). Причем глубина выемки грунта в не отапливаемом цеху равняется глубине промерзания + 25-40 сантиметров. В отапливаемом цеху глубина фундамента равняется 50-80 сантиметрам. Габариты самого котлована, равны ширине и высоте фундамента + глубина залегания подошвы. Ведь стенки котлована, как правило, обустраивают под наклоном в 45 градусов.
• Завершив земляные работы можно заняться повышением несущей способности грунта, подсыпав на дно двухслойную песчано-гравиевую подушку (по 15-20 сантиметров на каждую фракцию).
• Следующий этап – строительство опалубки, опоясывающей контур фундамента. Ее собирают из съемных металлических или деревянных щитов, соединенных поперечными стяжками.
• На следующем этапе во внутреннюю полость основания вводят армирующий каркас (в основаниях для небольших станков можно обойтись без каркаса), а дно опалубки укрывают слоем гидроизоляции (рубероида). В особых случаях на дно основания укладывают особый материал, гасящий вибрацию (дубовый брус или что-то другое).
• После этого внутреннюю полость заполняют бетоном, укладывая раствор слоями по 10-15 сантиметров.

Причем каждый слой тщательно утрамбовывается. Заливка и тамбовка каждого слоя должна завершиться до схватывания раствора (35-40 минут от момента введения бетона в опалубку).

• В финале в верхний слой заливки вводят фундаментные болты с коническими или загнутыми торцами.

Фундамент считается готовым к эксплуатации спустя 25-30 дней от момента заливки. За это время монолит основания выйдет на расчетную прочность. Раньше этого срока оборудование на фундамент не монтируют.
