Стропильная система двухскатной крыши своими руками: обзор конструкций висячего и наслонного типа

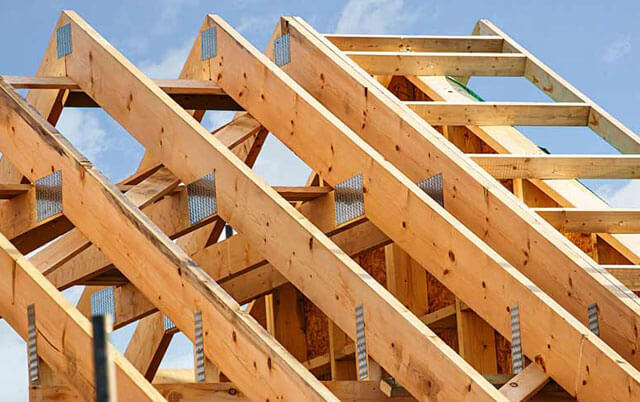

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога. Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

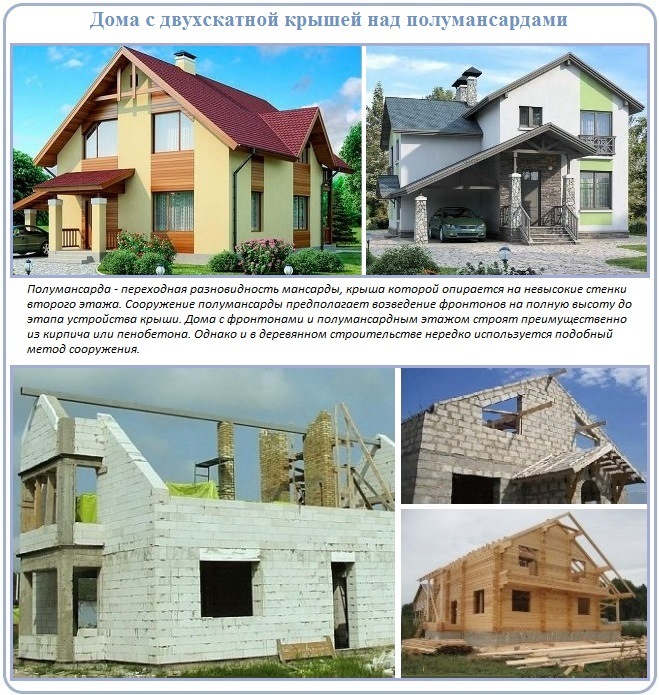

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

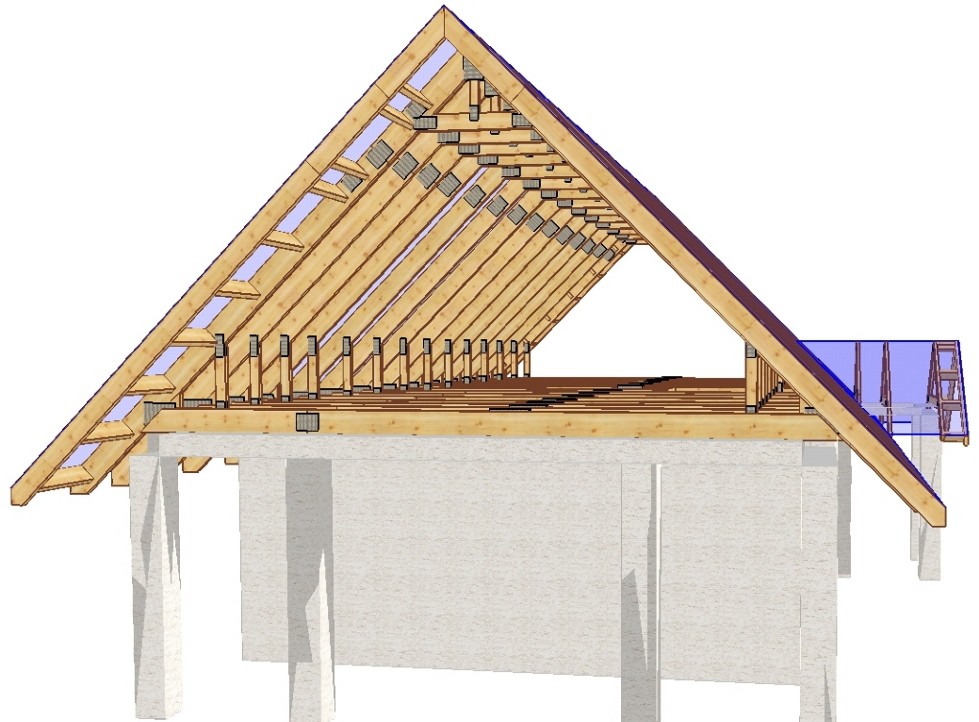

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Как установить стропила для крыши своими руками?

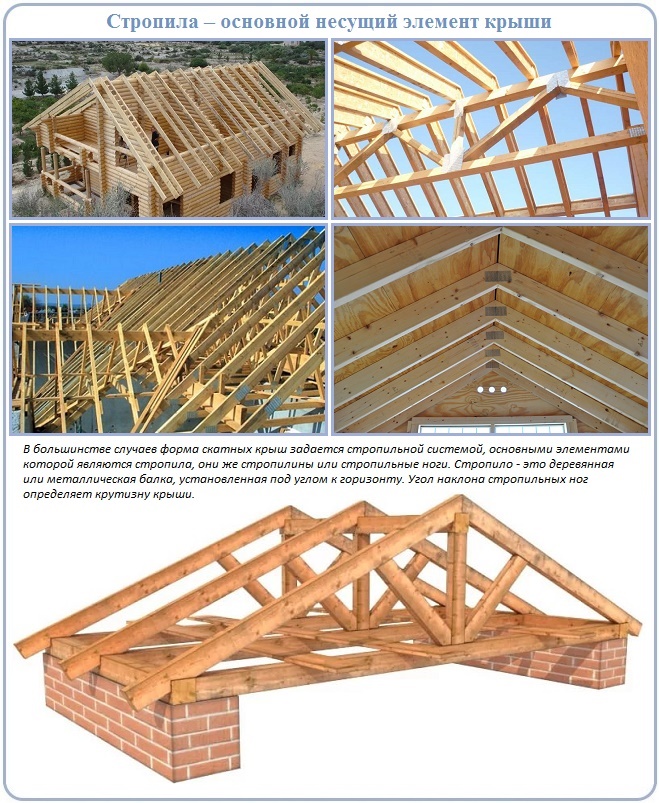

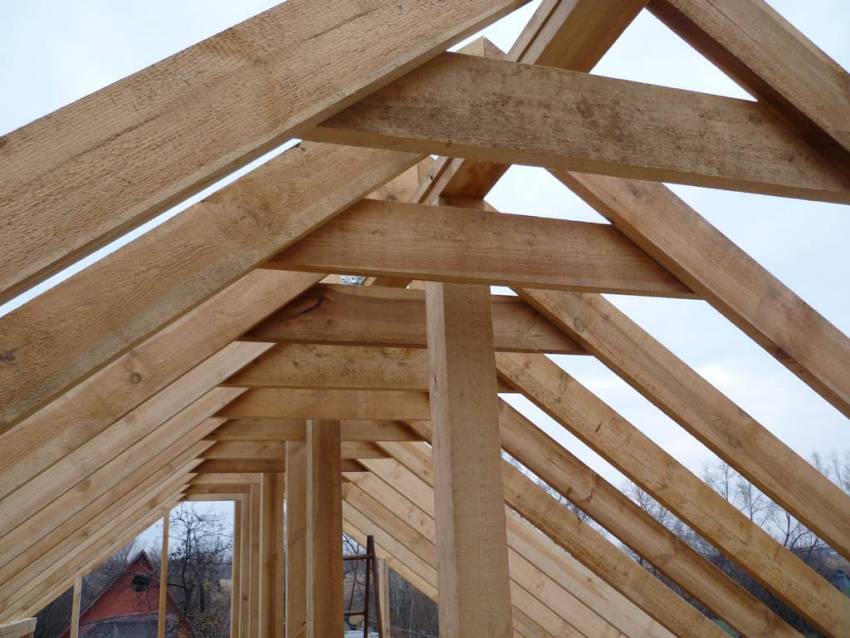

Стропильная система выступает основой для крыши. Можно сказать, что это своеобразный скелет, благодаря которому крыша держится. К основным элементам данной системы относятся балки, мауэрлаты и стропила.

Как же поставить стропила для крыши?

Для того, чтобы определиться с тем, как лучше всего устанавливать стропила, следует просчитать вес будущей крыши. Легкую крышу вполне можно смонтировать и без мауэрлатов, а вот в случае тяжелой крыши без данного элемента не обойтись. Мауэрлат представляет собой балку с сечением 15 на 15 см, которая укладывается на стены. Стропила также являются балками, правда, наклонными. Их сечения: 7х15 или 5х15 см. В том случае, если крыша будет очень тяжелой (к примеру, из глиняной черепицы), следует использовать стропила с сечением 8х20 см. Расстояние между стропилами называются шагами. Обычно один шаг равен 0,5-1 метр. Это будет зависеть от того, какая стропильная система выбрана.

Для того, чтобы полностью обустроить стропильную систему, необходимо вначале смонтировать леса. Они понадобятся для того, чтобы установка стропил была удобной и безопасной. Ведь использовать для этих же целей лестницу совершенно неэффективно и опасно.

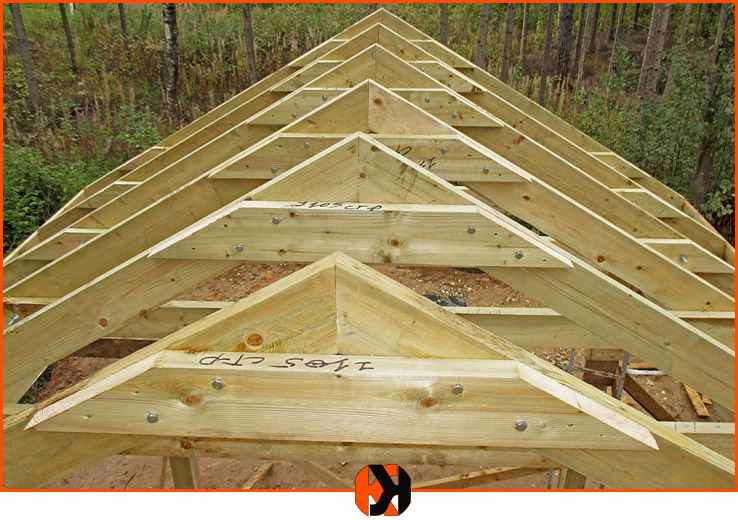

Значительно проще стыковать стропила на земле и поднимать наверх уже в собранном виде. Существует несколько видов соединения верхних концов стропил. В первом случае их соединяют встык. После этого они скрепляются двумя гвоздями. Если необходимо дополнительно усилить соединение, можно использовать деревянную накладку или металлическую пластину, которые крепят сбоку с помощью саморезов или болтов. Во втором случае обязательно должен присутствовать коньковый брус. Данный способ отличается от первого тем, что каждое стропило монтируется отдельно без ипользования шаблонов. Такой способ является более сложным. И, наконец, третий способ – стропила стыкуются друг с другом внахлест. Этот способ во многом похож на первый. Для того, чтобы закрепить стропила, используют специальные шпильки с большими шайбами или болты. Данный способ совершенно не сложен, поэтому в строительстве чаще всего используют именно его.

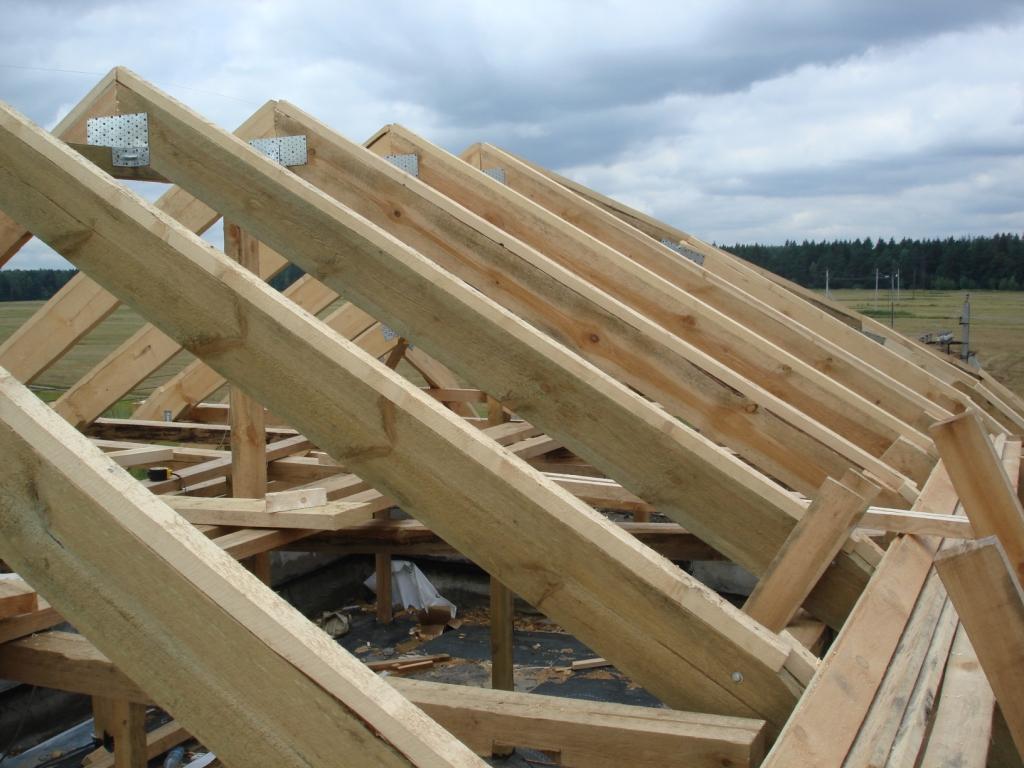

Вначале необходимо установить крайние стропила, после чего натянуть веревку — это позволяет ровно установить стропила по всей крыше, благодаря тому, что веревка будет выступать в роли ориентира во время установки других стропил.

Когда Вы закончили с установкой стропил, можно переходить к их закреплению с мауэрлатами или балками. Когда кровля легкая, стропила можно поставить прямо на балки. Если вам нужен более надежный и прочный способ, то придется еще немного повозиться с этим. Так, вначале необходимо установить стропила на мауэрлаты и закрепить их, используя для этого гвозди.

После того, как все стропила установлены, нужно сверить с размерами и провести окончательные укрепительные работы со всеми соединениями.

Некоторые способы того, как поставить стропила, Вы можете посмотреть в приведенных ниже видео.

Самостоятельная установка стропил для крыши (видео)

Виды каркасов

Существует несколько видов каркасов крыш, выбор которых зависит от типа крыши, характера покрытия и назначения здания.

Каркасы крыш бывают:

• деревянные – стропильная система, которая используется для создания скатных крыш в жилищном строительстве. Самый распространенный вид;
• металлические – каркас крыши из металла используется в основном для промышленного строительства, поскольку монтаж очень затратный и предполагает большие объемы и площади;
• железобетонные – плоская кровля, несущая основа которой выполнена из железобетонных плит.

В этой статье мы не будем подробно останавливаться на металлических каркасах крыш, поскольку сделать такую работу своими руками практически невозможно. Этот тип не подходит для жилищного строительства, поэтому мы расскажем обо всех тонкостях возведения деревянных каркасов.

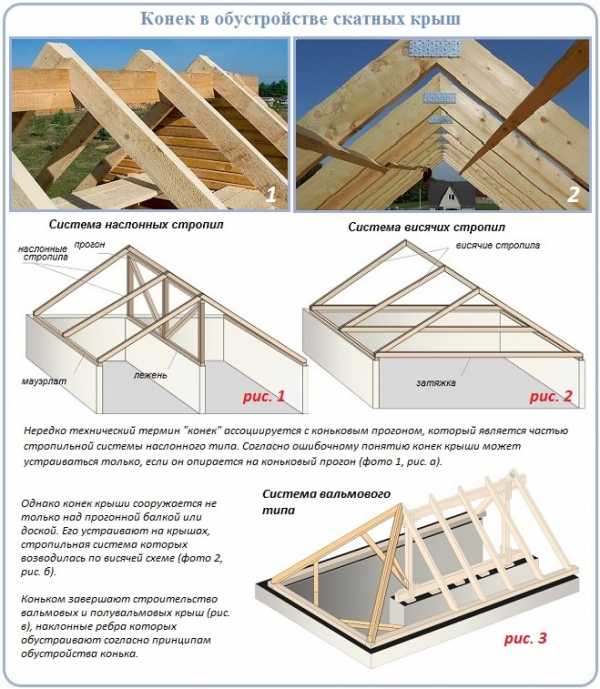

Типы стропильной системы

Прежде чем приступить к строительству каркаса крыши своими руками, необходимо определить, какой тип стропильной системы вы будете использовать. Основное назначение стропил любой скатной крыши – быть опорой. Стропила или стропильные ноги представляют собой деревянные балки с сечением 150х50 мм. Поверх балок укладывается обрешетка и кровельное покрытие.

Различают следующие виды каркасов крыш в зависимости от соединения стропил:

• наслонные;
• висячие.

Для частного строительства могут применяться оба этих вида, разница между ними лишь в том, что для опоры стропил в висячей системе используется мауэрлат. Мауэрлат представляет собой продольный брус 100х100 мм. Если же вы используете наслонные стропила, их верхняя часть будет опираться на центральную несущую стену, а не соединяться между собой.

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Чтобы выбрать одну из этих типов систем, необходимо учитывать планировочные и конструктивные характеристики здания. Например, если между несущими стенами для опоры стропил расстояние равно 6 и меньше метров, целесообразнее использовать висячий каркас крыши. Для пролетов между опорными стенами с расстоянием больше 6 метров лучше применять наслонную систему с возведением дополнительной «промежуточной» стены в центре здания. Таким образом стропила не будут провисать при больших пролетах. Но это условие касается лишь деревянных каркасов, для металлических пролеты могут оставаться без дополнительной стены.

Варианты крепления водосточной системы на готовую крышу

При некоторых способах крепления водостока необходимо освобождать нижний край крыши от кровли. Существуют следующие способы установки водоотвода:

Прикрепить к лобовой доске

Для крепление водосточной системы к лобовой доске находящейся под краем кровли в вертикальном положении крепятся крюки после предварительной разметки и их подгонки.

Крепежи бываю двух вариантов:

1. короткий крюк (карнизный), устанавливающийся на доску;
2. металлическая планка с пазом, на которую устанавливаются крепежи.

После установки системы под склоном в сторону слива воды в нижней части устанавливается разъесть в виде воронки и труба, идущая вниз к колодцу либо канаве. Одна воронка устанавливается на 50 метров в квадрате или на каждый склон крыши.

К стропилам

Крепление водостока к стропилам или обрешетке происходит следующим образом. Для такой работы нужны длинные крюки под желоб.

Их длинный хвост изгибается под нужным углом и крепится шурупами под кровлю крыши. Правила соблюдаются те же, что и при креплении на ветровую доску.

Установить на кровельное покрытие

К краю кровельного покрытия устанавливается водосток в том случае, если материал кровли твердый.

Если крыша закрыта обычным профильным железом, не стоит на его край вешать водоотвод. В противном случае железо изогнет.

Повесить на дополнительные кронштейны

Установка с дополнительным длинным кронштейном является наиболее простой в плане установки, но значительно отличается по себестоимости.

Представляет планку с пазом, в котором размещаются крюки и двигаются по ее длине. При закреплении планки под нужным наклоном крюки выставляются на определенном расстоянии друг от друга и крепятся.

Закрепить с помощью удлинителя

Крепеж с дополнительным длинным кронштейном в виде пластинки. Очень удобная вещь, если крепление происходит в труднодоступном месте. В противном случае кронштейн можно снять и произвести крепление короткого крюка.

Смонтировать на костыль

Способ крепления на костыли очень прост. Он производится при помощи штырей в стену, если строение не позволяет закрепить желоб на ветровой доске.

Скрытые кронштейны

Невидимые кронштейны идут в комплекте с фирменными системами водоотвода. Они такого же цвета, как и желоб, он крепится на них так, что их не заметно.

Демонтировать часть кровли

Снимается начальный ряд покрытия, при мягкой кровли делают углубление в фанере и устанавливают длинные или регулируемые кронштейны. Вторые отличаются от основных тем, что после крепежа их можно при помощи болта отрегулировать в нужное положение.

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

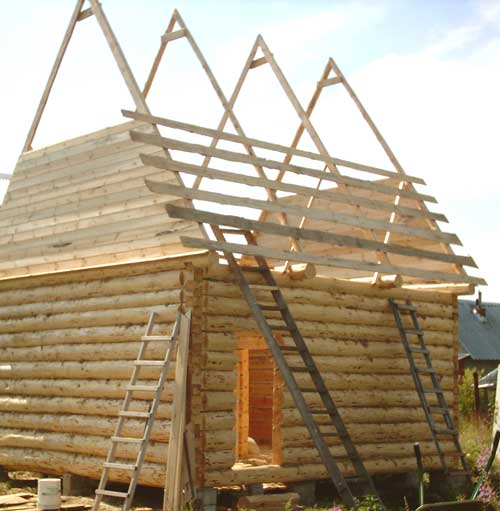

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

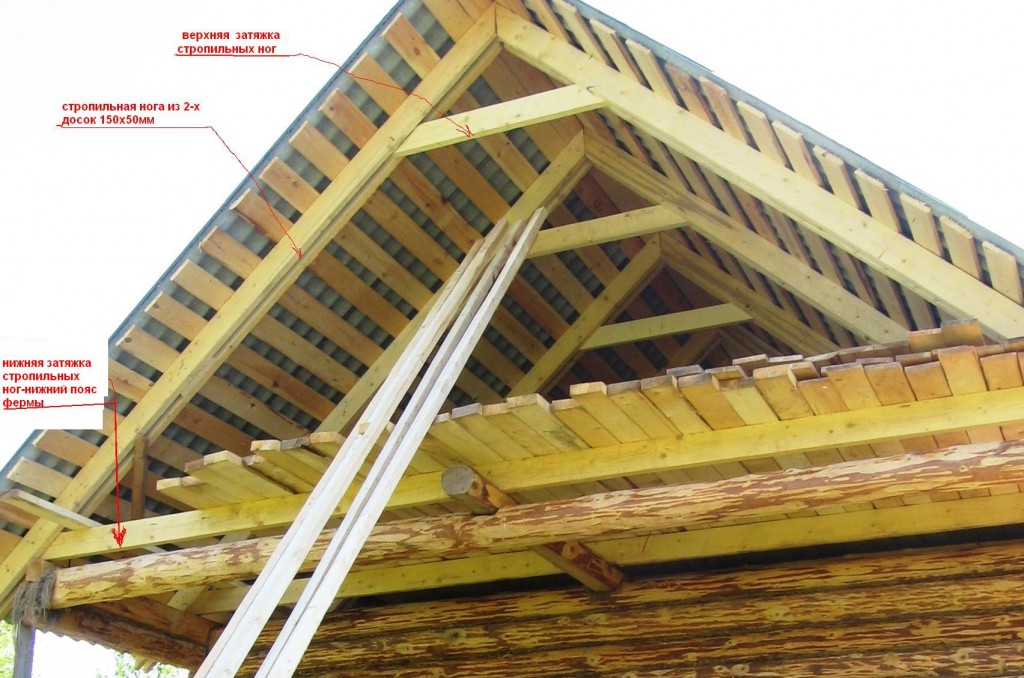

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

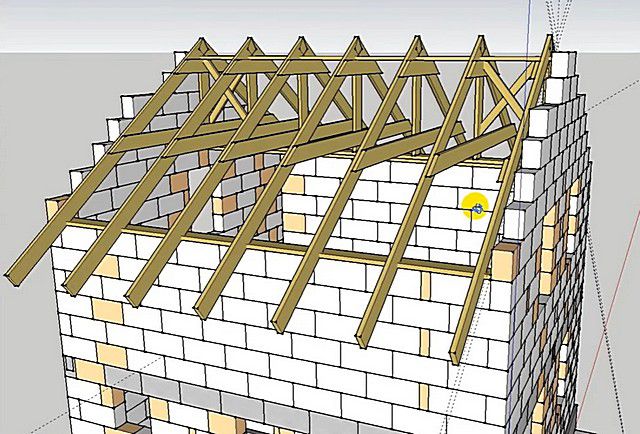

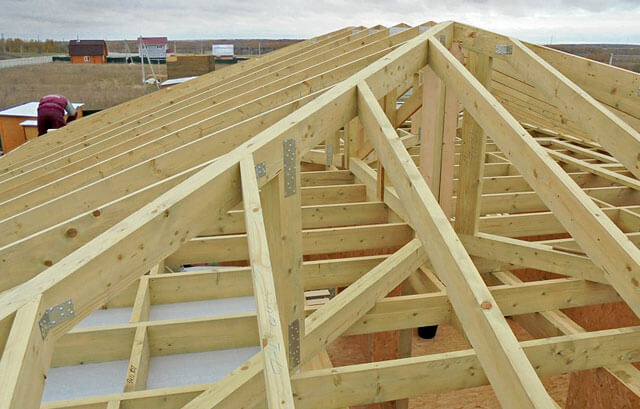

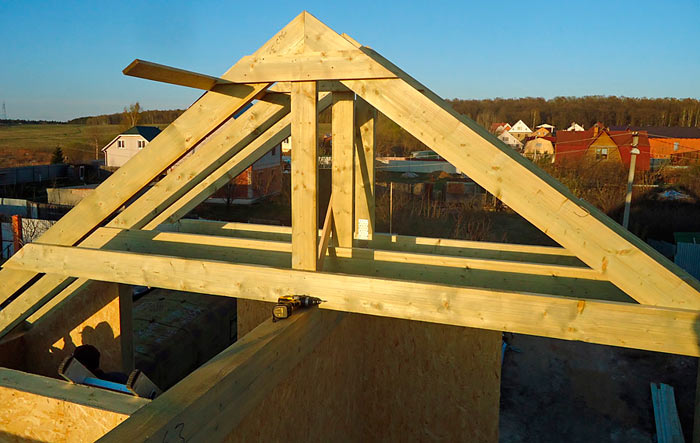

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

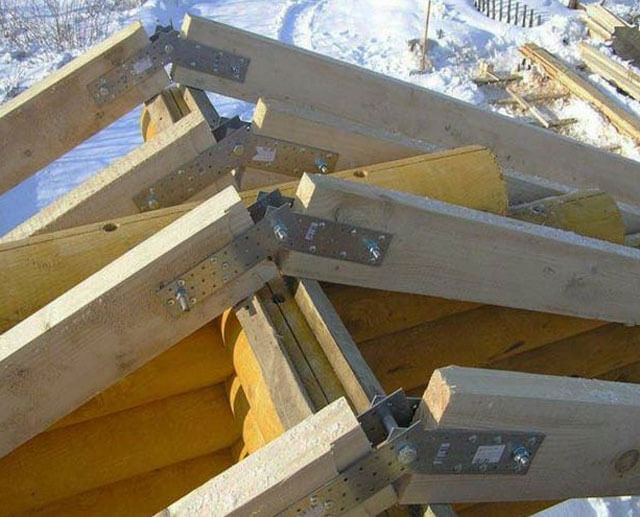

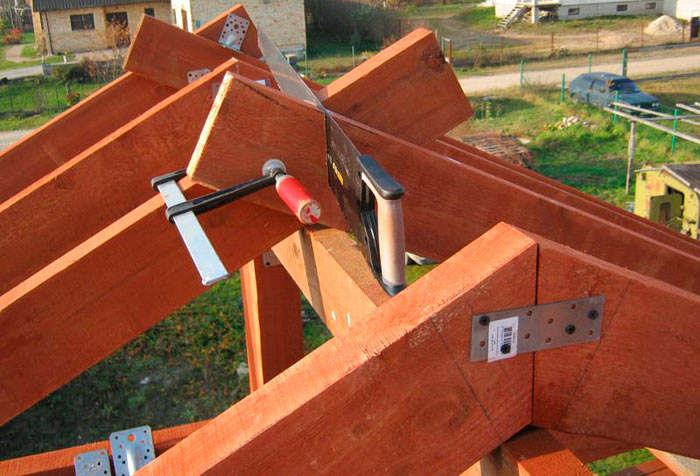

Как можно прикрепить стропильные ноги к конькуСпособы крепления стропильных ног к мауэрлату

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Какой материал и инструмент нужен

Для того чтобы построить двускатную крышу для бани 5х5 м, вам необходимы:

• доски (сосновые или еловые) – 50х150 мм (расстояние между стропилами рекомендуется делать 90 см);
• необрезная доска для временной фиксации стропил;
• обрезная доска — 20х100 мм (длина 3 м);
• металлические уголки;
• металлические пластинки — толщина 2 мм;
• бруски — 50х50 мм;
• болты с шайбами и саморезы;
• клееная фанера, ОСП или необрезная доска для устройства обрешётки;
• рейки — 20х50 мм;
• утеплитель, пароизоляционный и гидроизоляционный материал;
• металлочерепица или профнастил.

Инструменты:

• болгарка;
• электрический лобзик;
• степлер;
• молоток;
• рулетка — длина не менее 10 м;
• острый нож;
• электрический шуруповёрт;
• антисептические средства и пропитки.

Правильный выбор материала

Сегодня на рынке строительных материалов представлен большой ассортимент профилированного листа. Есть стеновой, универсальный, несущий, кровельный. В принципе, все они пригодны для устройства крыши. Однако если вы будете использовать стеновой профлист, готовьтесь к тому, что придется делать практически сплошную обрешетку. Приемлемая толщина листа составляет 0,5 – 0,7 мм. Такой материал легкий и в то же время достаточно прочный.

Запомните! Наиболее предпочтительны для кровли профлисты с капиллярной канавкой – эти материалы содержат в маркировке букву R. Такая особенность создает эффект капилляров: при плотном примыкании листов в месте стыка влага не будет просачиваться. Канавка служит для отведения воды.

Как подсчитать количество необходимого материала? Для плоской кровли, например, гаража, это просто – определяется ее площадь посредством замера длины и ширины. Например, у дома двухскатная крыша. Для подсчета требуется ширину ската разделить на ширину отрезка кровельного материала. К полученному количеству листов прибавить 15% – с запасом. Допустим, ширина ската составляет 5 м, а ширина профлиста – 1,25 м. Значит, понадобится 4 листа на один скат, 8 листов – на два ската. Если учесть запас в 15%, то лучше купить 9 листов. Длина листов может составлять стандартно 2, 4, 6 м – выбирайте подходящий вариант в зависимости от высоты кровли. Вы будете либо стыковать два листа, либо, если крыша невысокая, обойдетесь одним листом (возможно, его придется подрезать).

О чем нужно помнить

Строительство стропильной системы своими руками требует выполнения некоторых несложных, но в то же время очень важных правилах. Они касаются абсолютно всех видов стропильных систем, поэтому знать их должен каждый строитель, который хочет научиться выполнять такую работу качественно.

Виды наклонных стропил.

Многие специалисты советуют делать дополнительные крепления на системе, чтобы крыша была максимально надежной. И тогда встает вопрос: на каком этапе работы их необходимо делать? Чтобы система не перекосилась, все дополнительные крепления делаются после установки стропил. При этом лучше работать вдвоем, чтобы один человек соединял бруски металлическими уголками или планками, а другой поддерживал стропильные ноги.

Для того, чтобы стропильная системы была еще крепче, рекомендуется делать на ногах специальные пазы. Тогда «треугольники» будут достаточно прочно лежать на мауэрлате. Но при этом для увеличения жесткости следует все-таки дополнительно их скреплять с мауэрлатом при помощи саморезов и металлических небольших уголков.

В том случае, если в качестве стропильных ног используется недостаточно толстый брус, необходимо улучшить его характеристики путем прибивания таких же точно по ширине деревянных планок. При этом длина их может быть несколько меньшей. Это позволит увеличить допустимую нагрузку на стропила. Только следите, чтобы во время этого основные стропильные ноги не трескались.

То же самое касается и удлинения ног. Иногда случается так, что требуется несколько удлинить ноги. Для этого можно использовать одинаковые бруски, которые принято называть кобылками. Они прибиваются на окончательном этапе после установки основной части стропильной системы и позволяют несколько увеличить площадь крыши.

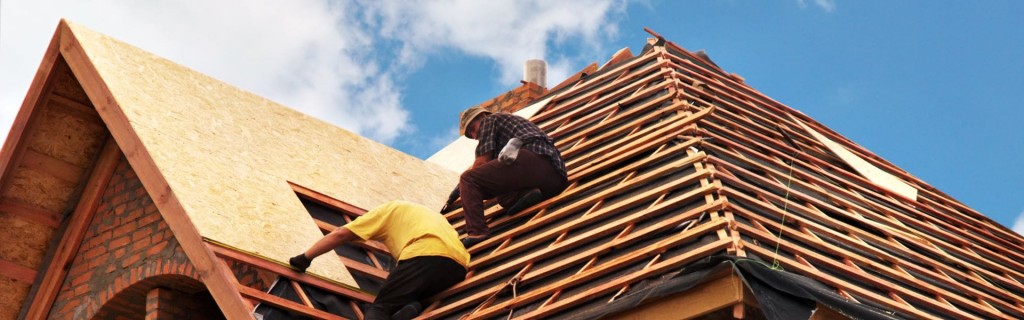

Выполнить работу самостоятельно нереально. Поэтому должно быть задействовано несколько человек, в том числе и опытные мастера. Монтаж стропил — опасная работа. Важно соблюдать технику началом любых монтажных работ следует заранее позаботиться о страхующих механизмах, стремянках и широких козлах.

 Как построить двухскатную крышу.

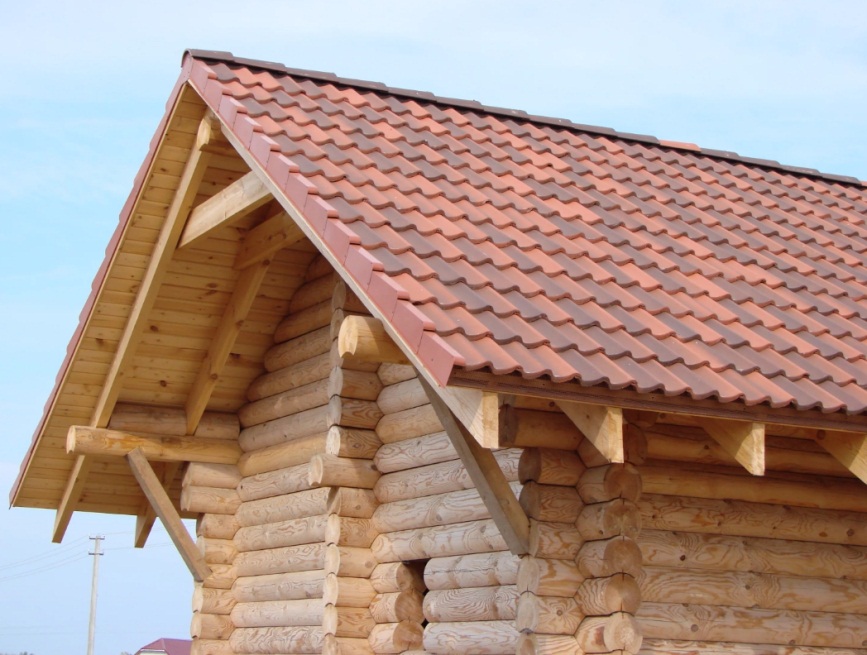

Боковые выносы лаг для двухскатной крыши необходимо делать не меньше 0.5 м, это убережёт большую часть стен от осадков, даже при сильном ветре. Горизонтальные лаги перекрытия показаны в виде парной доски условно, это может быть и брус 200*200 мм, 250*250 мм, лаги в такой конструкции не нагружены, и разницы нет из чего они. В случае лаг из бруса, придётся выбрать в них пазы для установки соответствующих деталей на место, но это вовсе нетрудно.Пусть Вас не смущает, что на рисунке лаги просто «лежат» на наружной стене, на самом деле это, конечно, не так, это нарисовано, чтобы не усложнять рисунок. Лаги, куда крепится конструкция будущей крыши, уже уложены на свои места, в соответствующий проём стены. Вот это место выноса из стены лаг перекрытия, является самым слабым местом в планетеплоизоляции поэтому его следует самым внимательным образом проконопатить, залить монтажной пеной, не говоря уже о том, что, в случае кирпичных стен, надёжно отделить гидроизоляцией деревянную часть. Тщательно выдержать размеры каждой части, можно, заготовив их все до начала сборки конструкций. Затем, собрав первую конструкцию с помощью рулетки и угольника, её же можно использовать в качестве шаблона, что намного сократит время сборки остальных.У автора статьи ушло около 6-ти часов на изготовление восьми таких конструкций в одиночку. Вот установить уже готовые детали в одиночку никак не выйдет, помимо того, что конструкция весит прилично, выставить каждую из них нужно очень тщательно, контролируя по отвесу и в продольной, и в поперечной крыше плоскостях.Установленные поочерёдно стропила, скрепляются между собой откосами, и в сборе представляют уже довольно жёсткую конструкцию. Ширина шага между стропил может быть любой в диапазоне от 1.2 м, до 0.6 м, тут нужно исходить из материала будущей кровли. Под лёгкую ондулиновую кровлю достаточно установки конструкций с шагом 1.2 м, кровля мягкими материалами, например «катепал», предусматривают обшивку опалубки крыши прочной и жёсткой фанерой, то есть частая установка тоже не нужна.А вот если Вы решили обзавестись крышей из черепицы, чтобы она служила даже внукам, то лучше стропила выставить с маленьким шагом, не более 0.6 м. Это позволит избежать провисания обрешётки, опалубки и самой черепицы в будущем. Об устройстве собственно кровли нужно говорить отдельно, хотелось бы лишь добавить, что при устройстве мансарды под крышей обшивать стропильные конструкции сплошной опалубкой из досок придётся, само собой, и закончился урок строим крышу сами,

просмотрите видео,и думаю вы сами сможете руководить постройкой крыши дома,или же производить контроль за сторойкой крыши,

не забывайте что чем угол ската меньше,снег будет падать быстрей,нагрузки на крышу будет меньше.

Если вы кроете крышу шифером и уклона почти нет (шифер рекомендуется ложить , чтоб скат былкрутой,)потому что шифер боиться нагрузки большой, а снега зимой много и нагрузка большая, снег особенно мокрый много весит. Маленькая хитрость, когда положите первый и второй ряд шифера и прибьёте его, залезте под него. Вы увидете что он не всеми волнами лежит на досках, а только крайними возьмите монтажную пену, пропеньте зазоры между шифером и досками, и так далее. Всё шиферу нагрузка не страшна. Теперь мы строим крышу дома сами  с пременением хитростей.

Посмотреть  сценарий  праздника, рецепты к праздникам, и по будням кулинарные рецепты, а также  учебное видео посмотреть, руководство по ремонту  музыку и шансон послушать, видео о строительстве, видео приколы, трое суток смотреть, видео нло, книги по ремонту авто скачать, секс, искусство любви учебник,  акпп инструкция, как ездить, как покупать автомобиль, создание сайта, оптимизация, погода России, про нло, гадание на картах, хиромантия, камни талисманы,  про  яды, лечебные ванны, как питаться,  клипы детские, аудио книга, юмор послушать,

 Это меню не полное, смотрите меню слева страницы.

Друзья, если страница разбита на под страницы, для перехода на продолжение страницы. Слева внизу ( после текста) нажимаем на слово вперёд.  Если просмотрели все под страницы, нажимаем на слово вперёд справа страницы (оно крупнее), для перехода в следующий раздел. Приятного просмотра.

Монтаж кровельного материала

Выбор здесь не слишком велик: металлочерепица, профилированный металлопрофиль, керамическая черепица, шифер, ондулин, оцинкованное железо. Все они прочны, долговечны, водонепроницаемы. Какой из них купить зависит от предпочтений владельца дома. Рассмотрим, как монтировать своим руками кровельный материал на примере профнастила.

Кровля из профнастила: выбираем материал

Обратим внимание на толщину листа и его марку. Для легкой кровли рекомендуется выбирать листы марки С8, С10, С13, С18, С25 и С44. Если нужно более прочное покрытие, то покупайте НС35 или НС44. Форма волны может быть как трапециевидная, так и синусоидальная. Высота волны должна быть от 20 мм. Цвет профнастила должен гармонировать с цветовым решением облицовочного материала всего дома.

Количество материала рассчитываем, исходя из площади одного листа профнастила, который вы будете покупать. В расчетах нужно учесть, что кровельное покрытие монтируется внахлест на 10-15 см. Плюс к этому нужно заложить запас 4-5% от площади крыши дома. Для двускатной конструкции довольно просто подсчитать, сколько материала понадобится. Но если кровля сложная, ломанная, то нужно обратиться с этим вопросом к профессионалам.

Необходимые доборные элементы:

• торцевая планка;
• карнизная планка;
• разжелобная планка;
• планки примыкания;
• ендова;
• планки снегозадержания;
• коньковые элементы.

Монтаж профнастила на крышу

1. Правила безопасности: передвигаться нужно в мягкой обуви строго по углублениям между волнами. Работаем в перчатках, так как края листов острые.
2. Монтаж листов профнастила начинаем с нижней части ската. По всей его ширине настилаем своими руками первый слой листов. Кровля укладывается внахлест на 1-2 волны.
3. Крепежные детали – саморезы с резиновыми прокладками. Их вкручиваем только в углубления между волнами.
4. Верхний ярус листов профнастила укладываем внахлест не мене 15 см на нижний.
5. Монтируем своими руками коньковый элемент: если уклон скатов крыши небольшой, то используем резиновый уплотнитель. Нахлест конька на профнастил должен быть не менее 20 см.
6. Монтаж планок примыкания начинаем с нижней части трубы. Штробим кирпич, промываем шов, выставляем один край планки в трубу. Фиксируем соединительной лентой, крепим к профнастилу. Так делается двускатная крыша своими руками.

С наслонными стропилами

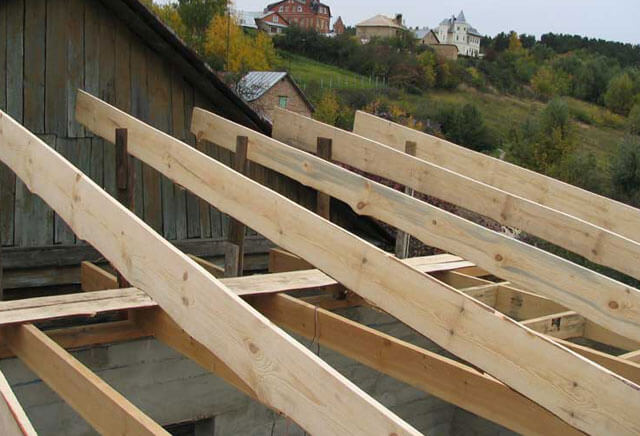

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

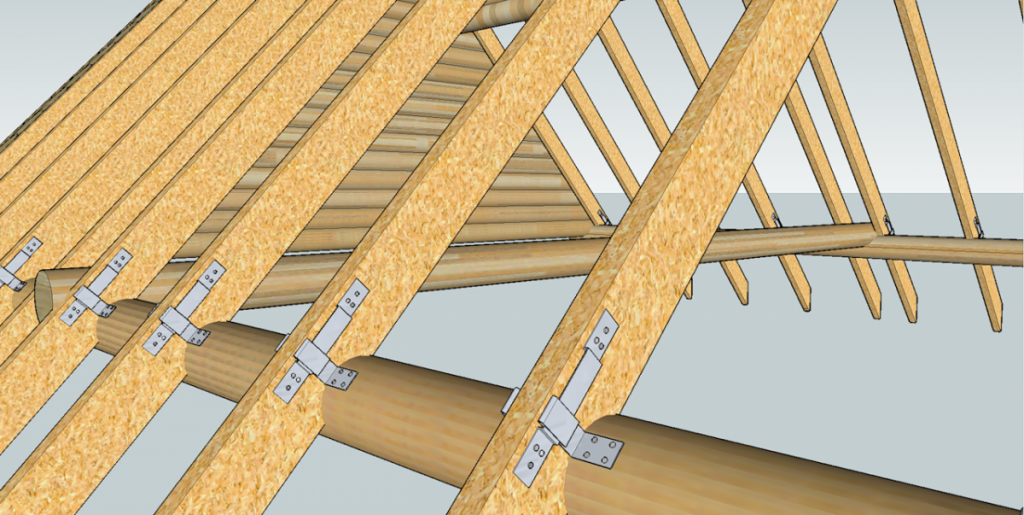

Простая безраспорная система двускатной крыши с наслонными стропилами

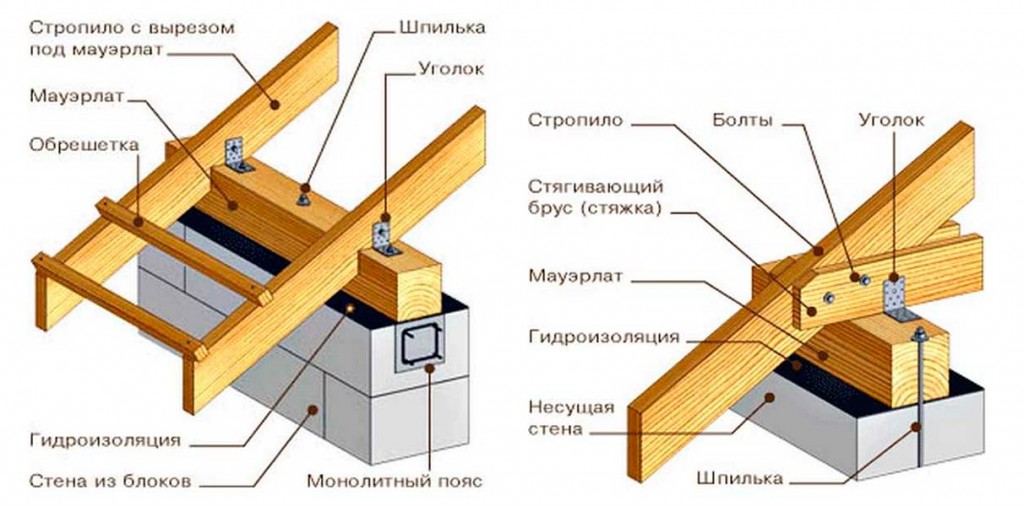

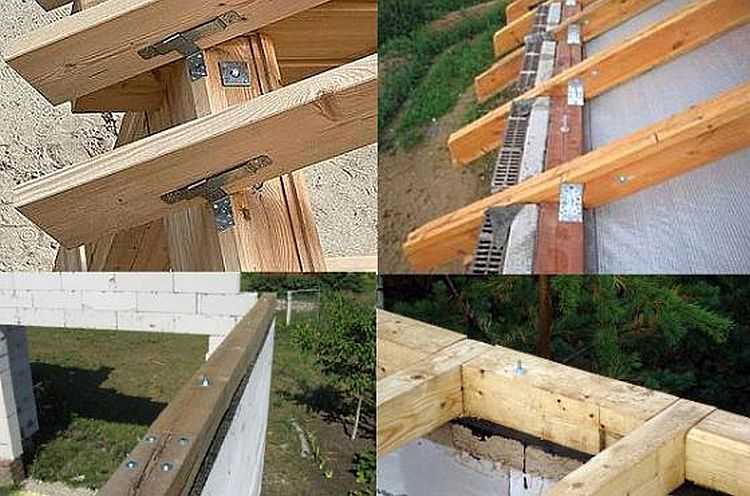

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

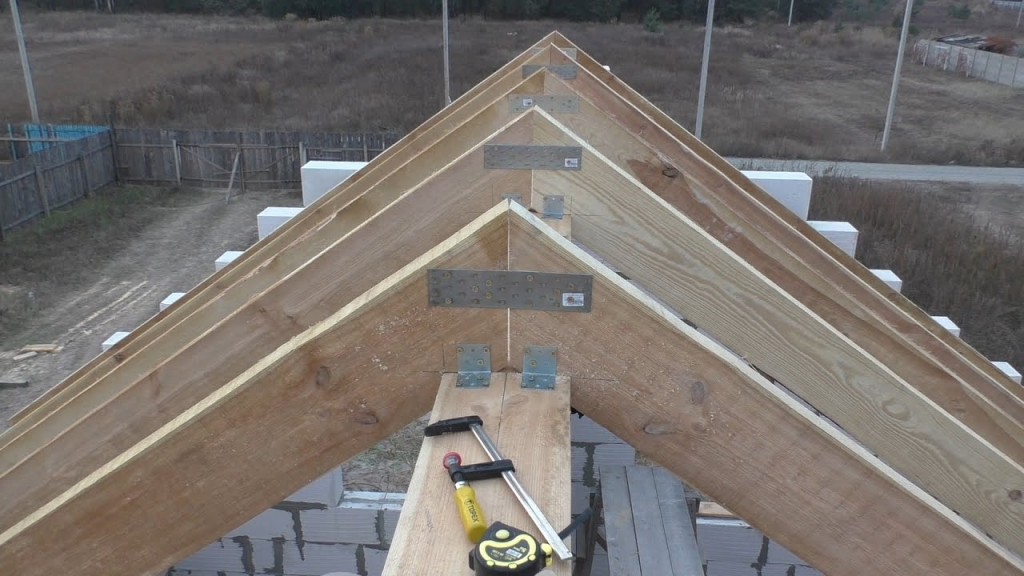

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать расчет

Устройство двускатной кровли по самому простому и стандартному варианту предполагает, что в основе конструкции лежит равнобедренный треугольник. Поэтому сделать необходимые вычисления можно, имея только начальные знания школьной программы.

Теорема о равнобедренном треугольнике гласит, что с помощью высоты треугольника его можно разделить на два равных прямоугольных треугольника. Поэтому необходимо знать величину ширины крыши и ее высоту до конька. В дальнейшем нет ничего сложного в вычислении площади кровельной поверхности и в определении нужного для работы количества материалов.

Подготовительный этап перед подшивкой свесов

Перед любым строительством составляется смета, чтобы знать, во сколько обойдутся те или иные работы. Рассмотрим, как рассчитать материалы на подшивку карнизных и фронтонных свесов.

Рассчитываем количество материала

Возьмём для примера обычный дом с двускатной кровлей.

1. Замеряем периметр свесов по карнизу (К) и фронтону(Ф). Предположим, К = 12 м, Ф = 6 м. Определяем длину (L) всех свесов: L = 2К + 4Ф = 2 х 12 + 4 х 6 = 48 м.
2. Замеряем ширину свесов (Ш). Она равна отступу кровли от стен. Допустим, что у нас это 0,5 м.
3. Высчитываем площадь (S1) для обшивки: S1 = L х Ш = 48 х 0,5 = 24 м².
4. Выбираем понравившийся материал (у нас это будет металлический софит) размерами 3 х 0,325 м. Его площадь (S2) равна 3 х 0,325 = 0,98 м².
5. Высчитываем количество материала: S1 : S2 = 24 м² : 0,98 м² = 24,5 шт. Округляем до 25 листов.
6. Количество доборных элементов получаем исходя из их размеров, указанных производителем: J-профиль металлический длиной 3 м для установки у стены (L : 3 = 48 м : 3 м = 16 штук), J-фаска (лобовая планка) длиной 3 м, монтируемая на торцевой участок свесов одновременно с финишной планкой, обеспечивающей жёсткость — L : 3 = 48 м : 3 м = 16 штук.
7. Итого получаем полный список: металлический софит — 25 штук, металлический J-профиль — 16 штук, металлическая J-фаска — 16 штук, финишная планка — 16 штук.

Умножив цену этих составляющих на полученные данные, определим денежные затраты на подшивку кровли при условии, что мы будем делать все работы самостоятельно. Если же нет, тогда к полученной стоимости материалов необходимо добавить оплату кровельщикам за выполнение облицовки свесов.

Видео: монтаж и обшивка карнизов самостоятельно

Ограничения по установке кровельных софитов

Не следует облицовывать софитами фасад здания. Они для этого не предназначены. При всех достоинствах они всё же менее прочные, чем специальные фасадные отделочные материалы и способны выгорать.

Нормативные требования

Свод нормативов и правил не требует обязательной отделки свесов, поэтому и условий к их обшивке не предъявляет. Можно лишь отметить следующее:

• обязательно нужно устроить вентиляцию чердачного помещения во избежание потерь тепла и появления сырости в доме;
• крепить подшивочный материал нужно основательно, чтобы он не оторвался во время сильных ветров.

К тому же металлические софиты утяжеляют конструкцию кровли, а значит, увеличивают давление на фундамент. Поэтому для лёгких построек (каркасных домов, например) лучше предпочесть пластиковую отделку свесов.

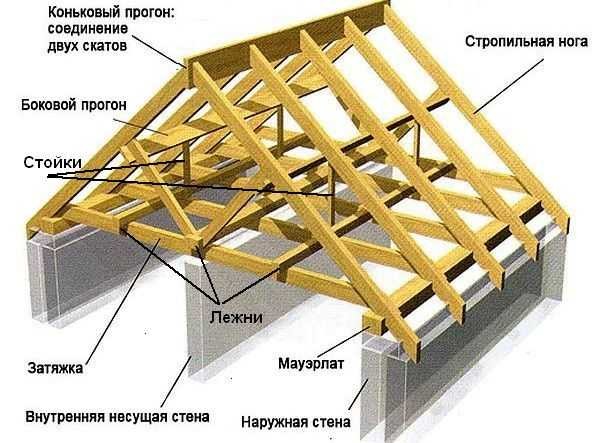

Общая конструкция крыши

Ни один вышеперечисленный вид крыши не обходится без такого элемента, как стропила. Их еще называют фермами. Это деревянные балки, которые и являются несущими элементами кровельной конструкции.

Между поясами стропил (нижним и верхним) располагаются обрешетки, их основа – скосы и подкосы.

Составными частями кровли также являются:

• кровля;
• кровельное основание;
• слой тепло- и гидроизоляции.

От того, как поставить стропила, зависит дальнейшее обустройство всех несущих элементов кровли: мауэрлата и обрешетки. Такие детали выполняют только из дерева (брусьев, досок, бревен).

В зависимости от материала, выбирается и способ соединения всех несущих элементов. Применяются такие детали крепежа, как:

• распорки;
• стойки;
• подкосы;
• ригели.

Основное предназначение деталей крепежа – обеспечить всей системе жесткость.

Важно знать: чем больше пролет, тем больше потребуется крепежных элементов.

Стропильная ферма – соединенные между собой с помощью крепежа детали крыши. Ее основой является один или несколько треугольников.

По внешнему обрезу стен укладывают мауэрлат – деревянный брус. Его основное предназначение: опора для несущих стропил.

Крепление стропильных конструкций своими руками (Видео и варианты)

Обобщенная статья о самых распространенных технологиях крепления стропильных конструкций, используемых при обустройстве кровли. Рассмотрены основные моменты монтажа стропил к мауэрлату, балкам, несущим стенам. В общих чертах рассказано о скользящем способе крепления стропил на домах, подверженных усадке.

Стропильные конструкции служат для изготовления любого типа крыш . Это каркас, обеспечивающий надежность крепления кровельных материалов. Прежде чем начать делать крышу на стропильном основании, необходимо учитывать ее тип, материал, из которого возведено здание, его площадь и вес.

Для определенного типа постройки предусмотрен свой метод крепления стропил, под который подбирают соответствующие монтажные элементы. Прежде чем приступить к обустройству каркаса, необходимо провести предварительные расчеты и подобрать качественные строительные материалы. Они должны не только выдержать кровлю на протяжении долгого времени, но и защитить ее от влияния ветров и большого количества осадков.

Подробно о технологии Вы можете прочитать тут .

Как закрепляют стропила?

Различают несколько следующих методов крепления стропил к постройке:

• Прикрепляют к мауэрлату – брусу из дерева, который заблаговременно фиксируют по оси несущей стены. Необходимо, чтобы стропила были параллельны коньку возводимой крыши.
• Конструкцию крепят к стене. Такой тип монтажа стропил используют, когда делают кровлю на домах из дерева.
• Прикрепляют к балкам, которые укладывают так, чтобы они были перпендикулярно коньку и находились со стропилами в одной плоскости.
• Скользящий способ монтажа, при котором используют специальные элементы крепления. Такой метод актуален для устройства крыши дома из дерева, так как она подвергается усадке.

Чтобы скрепить стропильные конструкции между собой, существует множество приспособлений: болты, скобы, саморезы, пластины из металла и уголки, гвозди, шпильки и многое другое. Тип крепежных элементов подбирают согласно методу монтажа стропил и конструкции каркасного основания.

Монтаж стропил к мауэрлату

Чтобы прикрепить конструкцию к мауэрлату, необходимо в стропиле пропилить специальный паз. Он будет для него опорой. Нужно учесть, что запил будет только в стропиле. В мауэрлате опорных запилов быть не должно, так как его несущая способность станет из-за них гораздо меньше.

Монтаж стропил к стене

Чаще всего к стене стропила крепят при обустройстве кровли деревянного дома. При этом они фиксируются на брусе, находящемся вверху стены. Чтобы выполнить эту операцию, в стропиле делают запил, на который возлагается функция упора. Чтобы дополнительно закрепить конструкцию, необходимо использовать пластины, монтируемые саморезами или гвоздями.

При возведении кровли дома из дерева применяют скользящие виды элементов крепления, позволяющие стропилам двигаться в зависимости от того, насколько просело здание под воздействием процесса высыхания (усадки) древесины. Так можно предотвратить возможные деформации стен и их разрушение.

Как крепить стропила к балкам

Чтобы закрепить стропильную конструкцию на балках, их нужно уложить перпендикулярно по отношению к оси кровли. Предварительно необходимо «выпустить» их за несущую стену примерно на 55 см. Чтобы в балке закрепить стропило, нужно сделать гнездо. Оно будет для него упором. Само гнездо рекомендуется сделать с небольшим отступом, который должен быть не меньше 25 см. Если это условие не выполнить, то от давления стропила балка может сломаться.

Необходимо дополнительно закрепить узел сборки каркаса зубчатой пластиной или болтовым соединением. На домах небольшого размера при установке стропил этим способом можно не использовать распорки. Это возможно за счет того, что балка отлично справляется с их функцией.

Скользящий тип прикрепления стропил

Скользящее крепление стропильных конструкций идеально подходит для кровли деревянного дома. Для этого используют монтажные элементы из металла, обеспечивающие скольжение по мере того, как будет усаживаться здание. При этом стены не будут подвергаться деформированию.

К стропилам скользящее крепление фиксируют саморезами или гвоздями и все это монтируется на стене здания. За счет того, что используемый в данном случае элемент подвижный, и осуществляется скольжение.

Для устройства такого крепления можно использовать уголки из металла, которые имеют продольные монтажные отверстия. Они служат для частичного смещения стропил в результате усадки деревянного дома.

Требуется произвести расчет крыши — расход строительного материала? — Воспользуйтесь удобными онлайн-калькуляторами:

Мы регулярно публикуем полезный контент про строительство домов —

Полезные статьи о домах из дерева своими руками, которые нужно обязательно прочесть:

Крепим к мауэрлату

Стропильная система – это довольно сложная конструкция. В нее входят множество элементов.

Именно поэтому очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по всему периметру стен дома монтируется мауэрлат. Этот элемент должен равномерно распределять все нагрузки.

Именно сюда, чаще всего, производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но и в этом случае крепеж производится аналогично.

Так как сделать крепление стропил к мауэрлату? Какие варианты предлагают профессиональные строители? Здесь существует несколько способов крепления, а именно:

Первый вариант крепежа называется жестким. Такое соединение считается наиболее надежным.

Но при этом вам придется потратить больше сил и времени. Суть такого крепления стропил заключается в следующем. В ноге делается запил.

Он должен своей геометрией повторять форму мауэрлата. Глубина запила не должна быть более одной трети ширины стропил. Чтобы облегчить работу можно сделать шаблон.

Его делают по первой стропиле. Далее с помощью шаблона можно запилить остальные. Но такой вариант можно использовать только в том случае, если мауэрлат ровный и лежит строго по горизонтали.

В противном случае каждый крепеж нужно будет подгонять по стропила можно и с применением упорного бруска. Такой способ довольно прост, поэтому его рекомендуют использовать новичкам. В этом случае крепление стропил к мауэрлату производится с использованием двух брусков.

В их качестве выступают доски с толщиной не менее 40 миллиметров. Их нужно закрепить с двух сторон каждой из стропил. Делать это лучше всего с помощью гвоздей.

Далее упорные брусья крепятся к самому мауэрлату. При таком способе крепления стропил легко регулировать и угол наклона ската, и длину один вариант выполнения подобной работы – это применение скользящего метода. Таким способом стоит крепить в случае, если дом выполнен из дерева.

Этот материал дает усадку. Чтобы стропильная система не «развалилась» все места соединения должны быть подвижными. Для того, чтобы скреплять скользящим методом, необходимо приобрести специальные фиксаторы.

Это основные виды соединения стропил и мауэрлата. Довольно часто их комбинируют.

Например, если нужно покрыть крышей сруб (стены выложены из бревен), то применяют скользящий метод. Но для большей прочности в стропилах делают запил по дуге. Такой способ более трудоемкий и не каждому «новичку» под силу.

Видео по теме:

Стропила из бревен

Создание стропильных конструкций этого типа производится из окоренного леса имеющего диаметр 18 см. Желательно, чтобы сами бревна были ровными, без кривизны, гнили и червоточин. Незначительные неровности устраняются обработкой топором по шнуру. Преимуществом подобного подхода является отсутствие необходимости выполнять сращивание стропил по длине, поскольку размера бревен обычно хватает. Максимальная длина круглого леса может достигать 6.5 м. Когда пролеты большие, то затяжка выполняется сборной из нескольких бревен. Подкосы и стойки делают из обрезков, однако на эту роль могут подойти и короткие бревна. Разметку лучше производить по шаблону, изготовленному из металла или фанеры. Когда разметка завершена, производится создание точек врубки, которые необходимо зачистить при помощи топора.

Технология выполнения вальмовых диагональных стропил

1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.
