Делаем навес над крыльцом из поликарбоната дешево и быстро. А вам слабо?

Предназначение входного навеса

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Козырек над входом: общее устройство

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

• металла: стального уголка;
• полос металла;
• круглой трубы;
• профилированной трубы;

Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

• шифер (обычно плоский, но не факт);
• профнастил;
• поликарбонат;
• деревянная доска.

И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Формы и названия козырьков над крыльцом

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.

Поликарбонат

Современные покупатели чаще всего выбирают именно этот материал. Красивые, полупрозрачные козырьки из поликарбоната обладают целым рядом преимуществ. Они:

• Стойкие к температурам (рабочий диапазон составляет от -60° С до +110° С).
• Гибкие. Поликарбонат отличается пластичностью, такая особенность позволяет легко спроектировать любую форму будущего навеса.

Красивые, полупрозрачные козырьки из поликарбоната обладают целым рядом преимуществ

• Ударопрочные. Пластиковые козырьки над крыльцом отлично выдерживают падения сосулек, комьев снега, удары градин и сильного дождя.
• Огнеупорные. Такому козырьку не страшен огонь – он пожаробезопасный.

Но этот красивый, выпускаемый в многообразной цветовой палитре материал имеет и недостатки. Поликарбонат плохо переносит УФ-излучение. Если не покрыть его защитным слоем, ваш навес спустя 1,5-2 года помутнеет и потеряет свои эстетические качества.

Красивое крыльцо с козырьком из поликарбоната

Сочетания дома и козырька

• кирпичный и каменный дом хорошо сочетаются с металлом;
• деревянный дом сочетается и с козырьком из металла, покрытым цветным поликарбонатом;
• покрытие лучше использовать аналогичное покрытию крыши;
• колористика козырька должна сочетаться с цветом здания;

В свою очередь варианты исполнения различаются на: закрытый и открытый.

Закрытый козырек подразумевает частично или полностью закрытые верх и бока. Опоры при этом фиксируются нижними точками в ступени, помост или непосредственно в землю.

Открытый вариант являет собой только навес, с фиксацией опор к стене здания.

Формы навеса имеют множество видов. Они могут быть: треугольные, прямоугольные, круглые, вогнутые, фигурные. Здесь все будет ограничиваться лишь вашей фантазией и мастерством хозяина дома.

Интересно: Как сделать пристройку к деревянному дому

Чертеж и расчет козырька над крыльцом

Козырек — частный случай навеса с примыканием к дому, поэтому рассчитывается он точно так же. Для него по СП Нагрузки и воздействия определяют снеговую и ветровую нагрузку, затем подбирают подходящую марку профнастила. Если по расчетам выходит слишком большая нагрузка, то уклон крыши козырька увеличивают и делают расчет снова. Это общий план действий. Подробности — в статье по ссылке ниже. В ней есть пошаговое руководство по расчету с формулами, схемами и примерами.

Расчет навеса, примыкающего к дому

Подробная инструкция по расчету снеговой и ветровой нагрузки по СНиП с картами, таблицами и наглядными примерами.

Для небольших козырьков нагрузки могут не считать. Это неправильно — все же, когда речь идет о безопасности, хотя бы базовые расчеты делать нужно. Но, как это часто бывает в строительстве, особенно малоэтажном, практика диктует свои правила. Для тех, кто разделяет мнение, что расчеты для таких простых конструкций не нужны, наши специалисты сделали готовый чертеж козырька из металлопрофиля.

Предыдущий Следующий Чертежи козырька над входной дверью и его вид в 3D (нажмите, чтобы увеличить)

На чертеже — простой арочный козырек. Его размеры подобраны для стандартной входной двери шириной 970 мм, поэтому, если у вас не такая, их нужно будет изменить:

• Прибавьте 600 мм к ширине двери, чтобы получить минимальную ширину козырька. Например, для двери 800 мм минимальная ширина равна 1400 мм. Это позволит открывать и закрывать двери, не намокая под дождем.
• Прибавьте 200 мм к ширине двери, чтобы получить минимальную длину козырька. Например, для двери 800 мм минимальная длина равна 1000 мм. Это нужно, чтобы при полном открытии двери дождь или снег не попадали на ее внутреннюю часть.
• Если вы увеличили ширину козырька, пропорционально измените и его высоту. Например, вы будете делать козырек шириной 2000 мм, а на нашем чертеже ширина конструкции 1600 мм, следовательно, вы увеличили ширину в 1,25 раз. Поэтому высоту козырька также нужно умножить на 1,25.

Материалы на чертеже даны с запасом, поскольку снеговая нагрузка неизвестна. Если вы сделаете ее расчет, то вполне сможете сэкономить, взяв более тонкие трубы или другую марку профлиста. Для северных регионов расчет нагрузки нужно делать обязательно, использовать готовые чертежи для строительства в сложных климатических условиях нельзя.

Наверх ↑

Планировка

Разные пристройки к дому так же требуют составления плана, создания различных чертежей и расчётов количества материалов.

Если будете создавать конструкцию из металла, то необходимо будет учесть толщину труб и профилей, которые будут использованы. Ведь от точности расчётов будет зависеть безопасность эксплуатирования и долговечность конструкции.

При планировании конструкции учитывают следующие факторы:

1. Размеры и отдельные детали каркаса;
2. Виды материалов, которые будете использовать;
3. Типы листов поликарбоната;
4. Крепление конструкции к дому;
5. Крепежи и метизы для соединения деталей;
6. Чертежи с разных сторон.

Материалы и инструменты

Чтобы сделать навес из поликарбоната необходимы следующие материалы:

1. Для изготовления каркаса используют металлические уголки и стальные профили.
2. Лист поликарбоната;
3. Соединительный профиль торцевой;
4. Детали для крепежа;
5. Пресс – шайбы;
6. Оцинкованные саморезы;
7. Краска по металлу и грунтовка.

Если по плану конструкция предполагается с опорами, то для их установки предполагается подготовка песка, цемента, щебня, ну и необходимо наличие самих опор.

Данные опоры делают из металлических труб или стальных профилей, деревянные опоры для этого не подходят.

Для того чтобы забетонировать опоры, необходимы следующие инструменты:

1. Две лопаты (штыковая и совковая);
2. Вёдра;
3. Ёмкость для замеса бетона;
4. Мастерок;
5. Трамбовка;

Для работы вам ещё потребуется:

Этапы работ сооружения навеса из поликарбоната своими руками.

• Для начала необходимо убрать всё лишнее у крыльца, после этого выкопать ямы, в местах расположения опор, для их дальнейшего бетонирования.
• Дно ям уплотняют трамбовкой и делают подсыпку из щебня и песка, после чего монтируют опалубку.
• На стене дома горизонтально закрепляют брус на том уровне, где находиться поперечная балка каркаса.
• На концы опорных столбов приваривают усики из арматуры, чтобы придать дополнительную устойчивость. Опоры вертикально устанавливают в ямы и заливают бетоном.
• После полного застывания бетона, к опорам прикрепляют каркас, который изготовлен из металлического профиля размерами (60×60 мм или 100×100 мм). Выбор размера профиля будет зависеть от предполагаемых нагрузок.

Детали каркаса соединяют при помощи сварки и болтов. Большие навесы лучше всего приварить, за счёт этого конструкция будет более прочной и надёжной при использовании. Чтобы сделать обрешётку используют профиль небольшого размера (20×20 мм).

• Каркас, который установили на опоры покрывают, антикоррозийным составом и декоративным покрытием, только после высыхания первого слоя.
• По чертежам производят раскройку листа поликарбоната. Кровельный настил должен превышать размер каркаса на 10 – 15 сантиметров с трёх сторон. И только в месте стыка с домом такая прибавка не нужна. Для навеса толщина материала не должна быть меньше восьми миллиметров, в том случае, если навес имеет закруглённую форму, то толщина материала должна быть восемь миллиметров, а если форма крыши плоская, то толщина материала должна быть десять миллиметров.

Резка поликарбоната выполняется циркулярной пилой или ножовкой.

При резке поликарбоната нельзя допустить вибраций материала, так как могут образоваться трещины.

Материал выпускают защищённым специальной плёнкой, эту плёнку лучше всего не снимать при резке, чтобы избежать растрескивание.

• До того, как будете крепить поликарбонат на каркас необходимо в заготовке предварительно проделать отверстия для крепления к стыковочным профилям. Эти профиля устанавливают первыми. При рассверливании заготовки, необходимо будет проследить за тем, чтобы отверстия получались немного большего размера, чем диаметр самореза. Это предотвратит деформацию поликарбоната и упростит его монтаж.
• На этом этапе укладывают кровельный настил и прикрепляют его саморезами. В местах стыков рекомендуется оставлять зазоров два или три миллиметра. Это необходимо для того чтобы была возможность материалу расширяться при нагреве и не образуя сколы и трещины.
• На торцевые стороны поликарбоната фиксируют торцевой профиль.

В том случае, если соединять материалы при помощи болтов, то степень их заряжения стоит периодически проверять, потому что при циклонах или порывистых ветрах эти зоны могут расслабиться, это может привести к перекосу конструкции.

Навес над крыльцом из поликарбоната вы можете соорудить своими руками, но, если у вас нет времени или навыков, лучше всего воспользуйтесь услугами профессионалов. Или если есть возможность установить готовые навесы над крыльцом, установите.

Надеемся, что данная статья была вам полезной. Желаем вам удачи!

Как сделать козырек из поликарбоната

В последнее время все большей популярностью в качестве кровельного материала для козырьков пользуется поликарбонат. Выбор потребителей вполне оправдан его качеством. Поликарбонат обладает устойчивостью к широкому спектру температур окружающей среды (от +110 до -60 градусов), а его гибкость позволяет проектировать любую форму. Сам материал ударопрочный и огнеупорный, а его цветовая гамма способна удовлетворить вкус даже самого капризного покупателя. И все же, без специального защитного слоя поликарбонат теряет свои эстетические свойства и мутнеет под воздействием УФ-излучения.

Для оборудования навеса из поликарбоната своими руками вам понадобятся: чертеж каркаса и материал для его изготовления, поликарбонат, сварочный аппарат, дрель и болгарка, а также крепежные элементы (саморезы, анкерные болты, кронштейны). Как правило, размеры поликарбонатного козырька не очень большие. Обычно его края выступают с каждой стороны крыльца на 25-30 см. При этом для конструкций прямой формы больше подходит монолитный материал, а для арочных – сотовый. Укладывая кровлю, следует знать, что с боковых сторон поликарбонат должен выступать на 10-15 см и на 20 см по свободному краю.

Виды навесов над крыльцом

Навесные козырьки над крыльцом не являются сложной конструкцией, поэтому вполне могут быть изготовлены своими руками за короткий промежуток времени из распространенных материалов. Сложность монтажных работ зависит от предполагаемой формы конструкции.

Чаще всего крыша над входом в дом оформляется при помощи следующего:

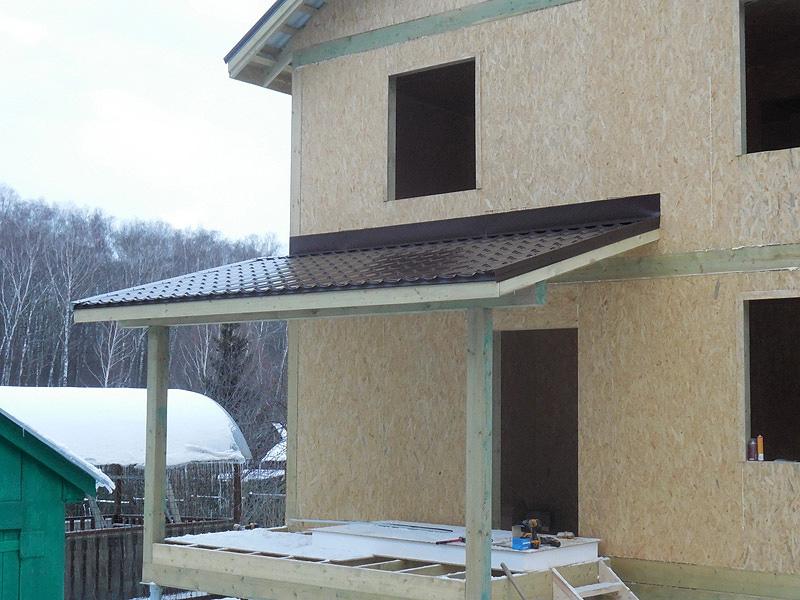

• Односкатные конструкции, имеющие подвесную или опорную кровлю, выполненную с небольшим уклоном, позволяющим беспрепятственно отводить талую и дождевую воду.

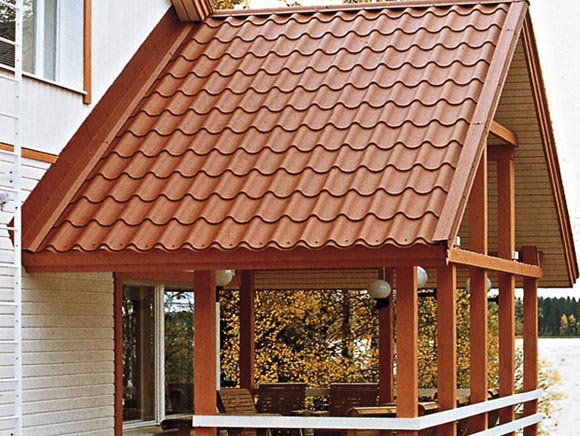

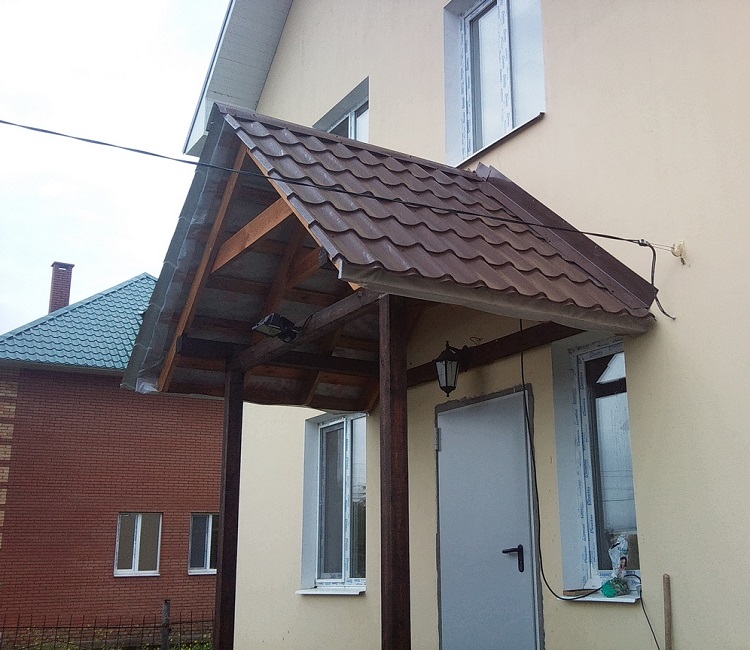

• Двускатные козырьки представляют собой два наклонных ската. Удобство и надежность конструкции определяется равномерным распределением нагрузки между двумя элементами.
• Шатровые навесы выполняют в форме полукруга, концы которого свисают с обеих сторон крыльца.

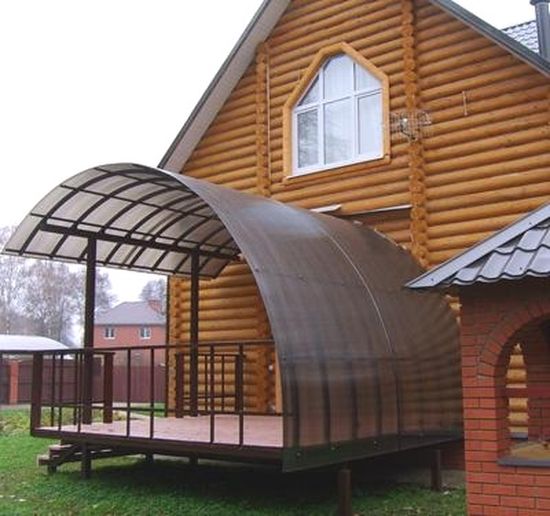

• Козырек в виде арки полностью окружает крыльцо.

Цельнометаллические сварные козырьки

Они считаются одними из самых дорогих, красивых, прочных, долговечных. Они состоят на 100% из металла, украшаются коваными элементами, которые придают еще больше элегантности, опрятности. Существует большое количество разных моделей с одним и двумя скатами, арочными формами. Наиболее долго и сложно делать арки, ведь необходимо выгнуть профилированную трубу или купить уже готовые гнутые элементы, а это достаточно дорогие вещи.

В роли основного полотна используется нержавеющий лист из металла 0.1 мм, который усиливается специальными ребрами жесткости (преимущественно тонкая рейка или швеллер 15 мм). По бокам, как правило, приваривается ковка – отличный внешний вид, хотя ее стоимость достаточно велика. Можно использовать и обычное железо — оно немного дешевле, но тогда нужно будет обрабатывать противокоррозионными суспензиями намного чаще.

Одним из основных недостатков таких навесов является их тяжелый вес, сложность конструирования и дороговизна. Их практически невозможно сделать самостоятельно без подсобного работника, а также очень неудобно  сваривать швы на высоте. Их собирают на полу, а потом устанавливают уже готовую конструкцию над крыльцом.

Разновидности конструкций

Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:

• односкатными;
• двускатными;
• многоскатными;
• арочными;
• куполообразными;
• вогнутыми.

Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном. У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного. При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.

Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста. Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам. Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.

Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными.

Приступаем к строительству

Сборка каркаса

Кронштейны крепят к стене при помощи анкерных болтов в верхней и нижней части. Для этого вначале высверливают отверстие в стойке и стене. Затем болт вбивают и закручивают

Каркас для прямоугольного козырька имеет форму треугольника. Его можно самостоятельно сварить из трубы или приобрести готовые кронштейны для навеса.

Изготовленные или приобретенные кронштейны крепят к стене при помощи анкерных болтов, на расстоянии равняющемся длине козырька.

При большой ширине навеса потребуется установка промежуточных опор. К опорным кронштейнам приваривают поперечины из полос металла шириной 40 мм. Их шаг зависит от длины свеса.

Облагородить каркас можно при помощи кованых элементов, приобретенных отдельно.

Крепеж поликарбоната

Места стыковки листов закрывают прижимной планкой

На несущей конструкции поликарбонат закрепляют при помощи саморезов. Если на козырьке придется стыковать несколько листов, нужно между ними оставлять зазор 5 мм. Это позволит избежать деформации покрытия в процессе температурного расширения.

Для того чтобы вода и влага не попали вовнутрь ячеек, необходимо проделать следующее:

• место сопряжения покрытия со стеной закрыть герметизирующей лентой;
• край поликарбоната закрыть перфорированной лентой и торцевым профилем.

Обратите внимание: защитную пленку с поликарбоната снимают только после окончания монтажа конструкции.

Вот так всего за несколько дней можно самостоятельно преобразить крыльцо!

Заключение по теме

Чтобы сделать козырек из профлистов, потребуется выбрать прочный материал для каркаса. Для этого учитываются результаты расчета на прочность. Чтобы рассчитать количество материала, потребуется помощь профессионала. Если необходимо установить односкатную конструкцию с маленькой площадью сечения элементов каркаса, тогда покупка профлистов производится приблизительно (с запасом).

Для изготовления каркаса можно использовать стальную трубу прямоугольного сечения 60х40 мм.

Вариант конструкции каркаса козырька над крыльцом

Если необходимо сделать большой козырек, тогда проводятся подготовительные работы (обустройство основания). При монтаже стоек учитывается шаг в 1 м. Длина опорных элементов зависит от уклона навеса.

После монтажа стоек рекомендуется приварить продольные балки, уложив на них поперечные прогоны. Последние элементы конструкции фиксируются саморезами. Полученный металлический каркас рекомендуется прогрунтовать (для увеличения срока эксплуатации и предотвращения появления коррозии).

Изготовление двускатной конструкции

Изготовление козырька нужно начинать с эскизов и замеров, расчета размеров обрешетки и кронштейнов. От этого во многом зависит качество готового изделия.

Этапы монтажа навесного козырька:

1. Сначала изготавливаются 2 кронштейна посредством соединения перпендикулярных балок и закрепления их под углом.
2. Кронштейны устанавливаются на стену на расстоянии, равному ширине навеса. К стене крепятся вертикальные балки.
3. Деревянные стропила, изготовленные заранее, скрепляются ригелями в нижних концах и прикрепляются к верхним балкам кронштейнов. Далее монтируется коньковой брус.
4. Устанавливается подготовленная обрешетка из бруса, фанеры или досок.
5. Монтируются крючки для водосточной системы.
6. Осуществляется укладка кровельного материала.
7. Устанавливается водоотведение.

Такая работа требует большей сноровки, поэтому тем, кто не уверен в своих силах, лучше доверить ее мастерам.

Козырек над входом

Небольшой навесной козырек над входом может вовсе не иметь опор или в качестве них могут использоваться подвесные уголки, прикрученные к стене. Металлочерепица укладывается на деревянную обрешетку, которая крепится к стене при помощи металлической планки.

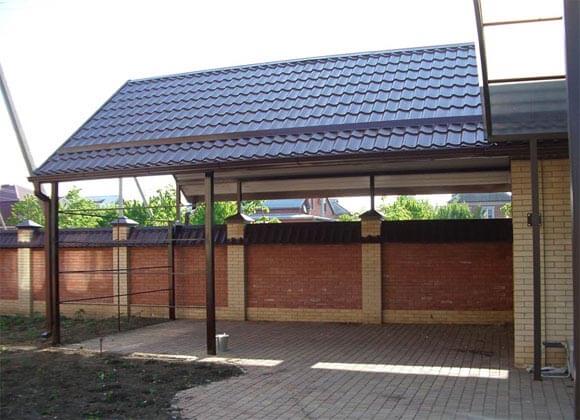

Навес из металлочерепицы – долговечная конструкция, которая прослужит ни один десяток лет, защищая от солнца и осадков. Для постройки навесной конструкции важно использовать качественные материалы и соблюдать технологию строительства.

Поликарбонат

Современные покупатели чаще всего выбирают именно этот материал. Красивые, полупрозрачные козырьки из поликарбоната обладают целым рядом преимуществ. Они:

• Стойкие к температурам (рабочий диапазон составляет от -60° С до +110° С).
• Гибкие. Поликарбонат отличается пластичностью, такая особенность позволяет легко спроектировать любую форму будущего навеса.

Красивые, полупрозрачные козырьки из поликарбоната обладают целым рядом преимуществ

• Ударопрочные. Пластиковые козырьки над крыльцом отлично выдерживают падения сосулек, комьев снега, удары градин и сильного дождя.
• Огнеупорные. Такому козырьку не страшен огонь – он пожаробезопасный.

Но этот красивый, выпускаемый в многообразной цветовой палитре материал имеет и недостатки. Поликарбонат плохо переносит УФ-излучение. Если не покрыть его защитным слоем, ваш навес спустя 1,5-2 года помутнеет и потеряет свои эстетические качества.

Красивое крыльцо с козырьком из поликарбоната

Функциональность козырька

Над входной дверью можно устанавливать различные виды козырьков. Для их выполнения используются различные материалы, формы и элементы декора. Козырек выполняет не только декоративную функцию. Давайте определим, для чего он необходим.

Прежде всего он позволяет при выходе из дома в плохую погоду спокойно закрыть дверь, спрятать ключи и открыть зонтик.

Кроме этого при входе в дом он также защитит от осадков.

Козырек прикрывает входную дверь, поэтому она прослужит гораздо дольше.
