(+49 фото) Лестницы на второй этаж деревянные своими руками

Расстояние между ступенями деревянной лестницы

Главная цель во время создания лестницы — это выполнить ее так, чтобы она была максимально комфортной и удобной для дальнейших пользователей, при этом отвечая всем правилам безопасности.

Чтобы заказать деревянную лестницу у профессионалов, обращайтесь в компании «Мария». Лучшие деревянные лестницы в Оренбурге.

Для того, чтобы получить идеальную лестницу при ее конструировании используют специальные методы расчета всех лестничных элементов и их соотношение друг с другом. Все правила расчета строго прописаны в специальных нормативах СНиП и ГОСТ.

Приступая к созданию проекта будущей лестницы прежде всего нужно учитывать, что на размеры ступеней лестницы влияют следующие показатели:

• высота этажа;
• количество ступней;
• высота прохода.

И только исходя из полученных данных будут производиться все остальные расчеты по размерам ступеней. По нормам расстояние между ступенями у деревянных лестниц может быть от 12 до 20 см, с шириной не менее 20 см. Оптимальным же расстоянием между ступенями считается 14-15 см, оптимальная ширина — 30 см. Это стандартные размеры для лестниц имеющих уклон марша 1:2.

Конечно все расчеты можно произвести самостоятельно — все формулы просты и их легко можно найти в Интернете, но правильно рассчитанное расстояние между ступенями деревянной лестницы — это дело серьезное и от этого зависит безопасность людей, поэтому шутить с этим не стоит и лучше всего обратиться к профессионалам. Специалисты нашей компании имеют 25-ти летний опыт изготовления деревянных лестниц «под ключ», поэтому доверив нам Вашу лестницу, Вы можете быть абсолютно уверенны, что она будет иметь высокое качество и отвечать всем правилам безопасности.

Особенности расчетов

Проектирование лестницы лучше начинать на этапе строительства дома, чтобы устраивала и внешняя составляющая, и удобство пользования. Для проема отдельно просчитываются его длина и ширина, параметры самой конструкции, крутизна ступеней, расстояние между перекрытиями, размеры ограждения, перил. Если лестница ведет на мансарду или в жилую комнату, ширина выхода будет не более 60 — 70 см. В просторных помещениях данная величина должна составлять минимум 0,8 м.

Для расчета необходимо знать:

• Ширину марша;
• Для одномаршевой конструкции полную ее высоту, многомаршевой — одного пролета;
• Итоговую длину готового изделия;
• Ширину отдельно взятой ступени.

Специалисты рекомендуют брать высоту ступенек 15 — 18 см. Допустимы величины как 12 так и 20 см. Чтобы рассчитать эту величину, необходимо получить частное от деления полной высоты лестницы на размер подступенка.

Один стандартный марш состоит из 3 — 16 ступенек. Если их больше, в конструкцию добавляют площадки. Зная все указанные величины, вычисляется предельно допустимая высота до верхнего уровня.

Общий алгоритм расчетов таков:

• Замеряется расстояние между полом нижнего этажа и верхом перекрытия;
• К полученной величине прибавляется толщина самого перекрытия;
• От этой цифры отнимается высота одной ступени, пока итоговое значение не станет 2 метра.

«Отминусованные» ступеньки размещаются по высоте между перекрытиями, оставшиеся — должны войти в пространство лестничного проема.

Как посчитать размер лестницы на второй этаж?

От размеров лестниц зависит удобство, безопасность спуска-подъема. Когда марш встраивают во время ремонта или пристройки второго этажа, вычислить удобный уклон, оптимальные размеры элементов бывает сложно, поскольку проектирование приходится подгонять под имеющееся пространство. Строители рекомендуют продумывать расположение лестничной конструкции еще на стадии разработки проекта частного дома, чтобы была возможность оставить под нее разумную площадь. Специалист просчитывает правильное месторасположение, конфигурацию марша, в расчетах соблюдает строительные нормы и правила, разработанные для создания безопасного сообщения между этажами.

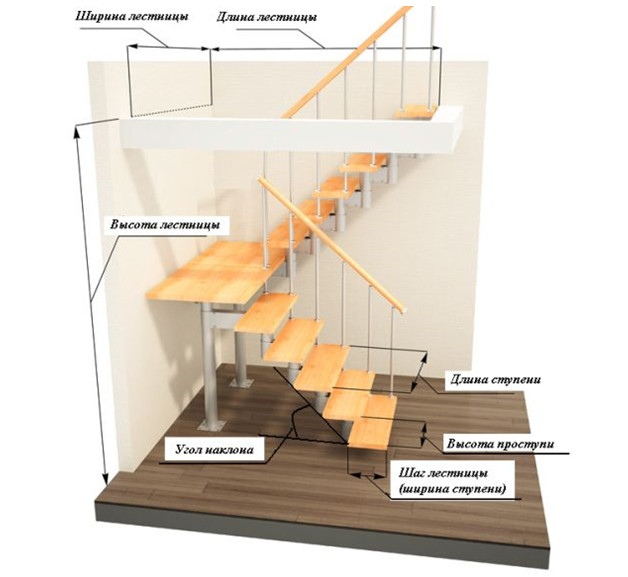

Характеристики параметров лестницы для дома

Длина проема для Г-, П-образных конструкций за счет поворотов получается меньше, чем в прямых, хотя оба вида занимают почти одинаковую площадь. На поворотных участках устанавливают площадки или забежные ступени.

Ступеньки делают поворот на 90, 180 градусов более плавным, уменьшают крутизну, размеры лестницы, но забежные ступени менее удобны, чем площадки. Марши Г-, П-образных форм размещают вдоль стен, в углах, а подлестничное пространство используют для хранения вещей или как место отдыха.

Чтобы рассчитать удобную лестницу на второй этаж, при строительстве нужно соблюдать основные нормы проектирования:

Частые вопросы по проектированию лестниц

Какой марш легче сделать своими руками?

Чем проще конструкция, тем легче расчеты и больше вероятность, что у вас получится построить удачное сооружение. В этом отношении идеальное решение — прямая одномаршевая лестница. Нужно знать размеры потолочного проема, рассчитать длину пролета (высота между этажами плюс толщина балки перекрытия, напольного покрытия), вычислить уклон и глубину проступи. В качестве материала рекомендуем дерево. При неточностях в расчетах деревянные детали проще подогнать под нужные размеры (в отличие от бетона или металла).

Как сделать лестницу на 2 этаж, если мало места?

Удобный, безопасный марш — всегда крупногабаритный. Хорошо, если его заложили при проектировании частного дома. Но как быть, если плана не было или хозяин в процессе строительства решил переместить конструкцию в другое место? Лестница получится опасной для пользователей, если не найти компромисс. Например, чтобы уместить сооружение на второй этаж в проем шириной 1 м можно построить винтовой подъем. Если спиралевидная форма не устраивает, сделайте поворотную лестницу. Она будет более компактной, если:

Используя такие приемы, можно уменьшить габариты лестницы почти в два раза. Для расчетов пользуйтесь онлайн калькулятором. Вычисления будут максимально приближены к строительным нормам.

Опора лестницы — косоуры, тетивы. Различия — в способах крепления ступеней. На косоурном каркасе проступи укладывают поверх несущих балок, на тетивном — устанавливают между двумя балками. Тетив всегда две, косоуров — один (по центру), два (по бокам), реже — три (по центру, по бокам). При одинаковых параметрах конструкция на косоурах занимает меньше места, чем система на тетивах. Марш на монокосоуре визуально не загромождает пространство, что важно в маленьких помешениях.

Для малопосещаемых помещений на второй этаж, вместо маршевой или винтовой конструкции, в небольшой проем можно поставить лестницу «гусиный шаг» (самба, мотылек). Особенность марша — проступи типа забежных крепят асимметрично (над узкой частью планки закреплена широкая). При ходьбе ногу ставят попеременно на широкие части, шагая вразвалку (отсюда название «гусиный шаг»). Такой подъем экономит до 30-70% полезной площади и выглядит весьма необычно. Недостатки:

В условиях ограниченного пространства рекомендуем ставить модульные, которые производитель разработал для частных домов, коттеджей небольшой площади, двухуровневых квартир. Модульные лестницы — устойчивые, удобные, удачно вписываются в интерьер разных стилей, от классики до хайтек.

Оптимальная ширина лестницы в частном доме?

Оптимальная — значит, наиболее благоприятная, комфортная для пользователя. Ширина считается удобной, когда на прямой или поворотной конструкции могут свободно разминуться 2 взрослых человека (90-150 см).

Оптимальная ширина маршевых моделей на второй этаж — 100 см (при безопасном уклоне 32-38 градусов). Для винтовых межэтажных, подвальных, чердачных лестниц эта норма не действует. В подвал, на чердак норма ширины пролета — от 0,6 м. Винтовой подъем часто делают из-за нехватки места, поэтому оптимальным будет верхний предел из возможных вариантов ширины, но не менее 0,8 м.

Расчеты и проектирование

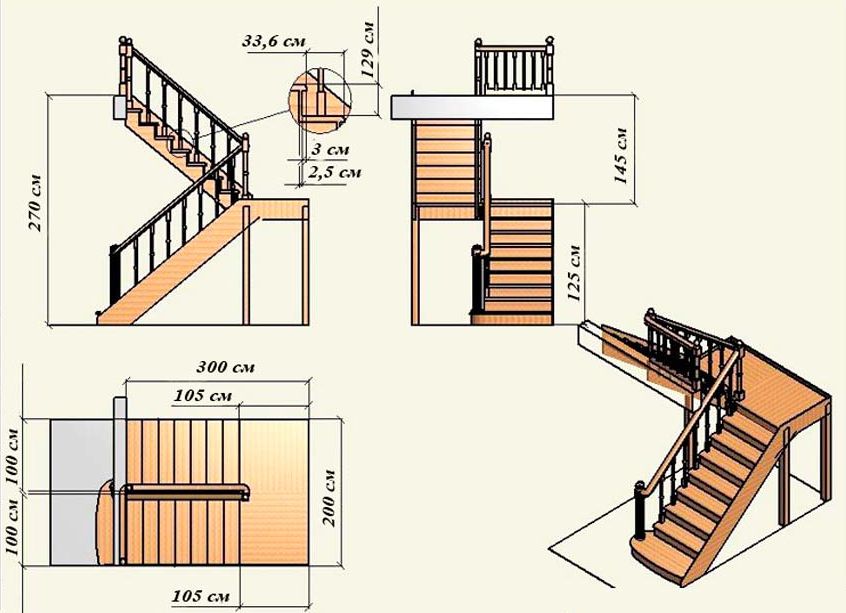

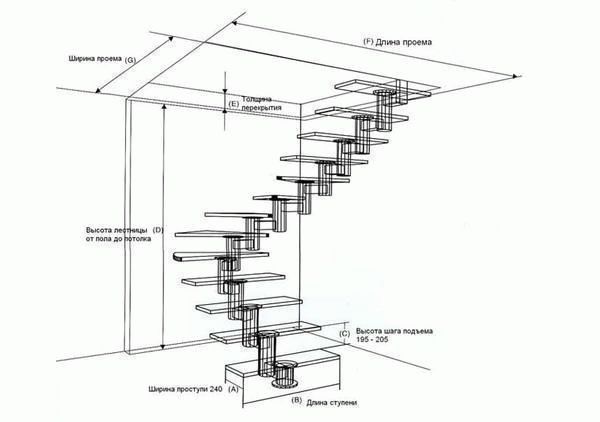

Проект лестницы чертеж

Создание проекта лестницы лучше доверить профессиональным конструкторам, ведь это дорогостоящее вложение финансовых средств, которое должно обладать повышенной прочностью и надежностью. Можно подробно изучить предлагаемые варианты в интернете или других информационных источниках. Перед началом работ следует выполнить следующее:

• заранее выбрать материалы для конструкции и определиться с максимальными нагрузками изделия;
• выполнить замеры высоты помещения и рассчитать размеры проема в межэтажном перекрытии;
• самостоятельно или с помощью квалифицированного конструктора начертить чертеж лестницы, в котором детально просчитываются все элементы каркаса, ограждающих элементов и декоративной отделки;
• на основании полученного проекта подсчитывается необходимое количество материала и комплектующих элементов, производится их закупка и подготовка.

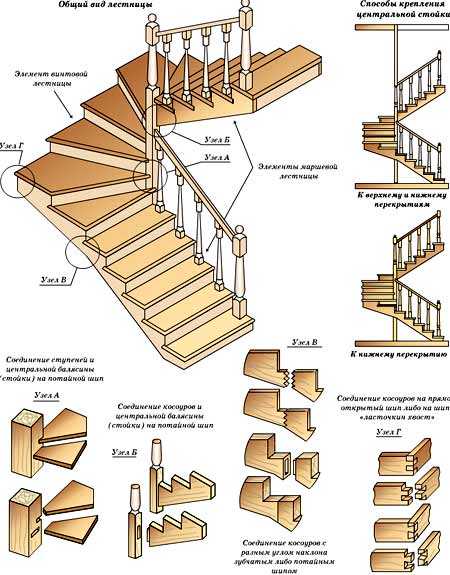

Элементы лестничной конструкции

При изготовлении лестниц используются различные материалы. Их комплектация зависит от функционального предназначения сооружения и его месторасположения. Для изготовления наружных конструкций подходят устойчивые к негативным климатическим воздействиям, высокопрочные строительные материалы – металл и бетон. Лестницы для использования внутри зданий возводят из различных пород древесины: дуба, кедра, бука, сосны и других сортов дерева. В настоящее время широко востребованы каркасы из металла: стальных элементов, нержавейки, алюминия, разных сплавов и т.д.

Также большой популярностью пользуются самые разнообразные комбинированные конструкции, а также основания из надежных и долговечных железобетонных каркасов. Для ступеней и ограждений лестниц подбираются материалы с повышенной устойчивостью к истиранию и механическим повреждениям, такие как гранит, керамическая плитка, древесина, натуральный камень и стекло.

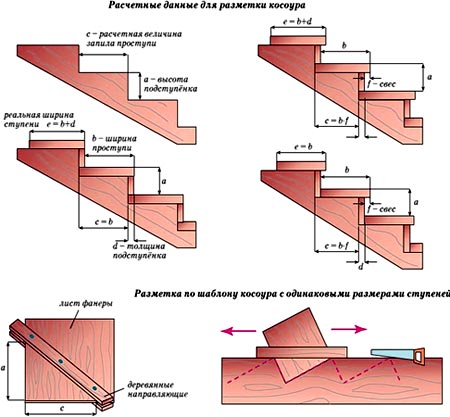

Расчет косоура

Материалы приобретаются только у надежных и проверенных поставщиков, которые могут предоставить официальные сертификаты качества и экологической безопасности.

Обратите внимание! При проведении замеров и технологических расчетов обязательно учитывают уровень чистого пола с учетом обустройства теплых систем обогрева пола, прокладки различных инженерных коммуникаций и финишной отделки помещения.

Из чего сделать: материал для изготовления

Самой большой популярностью, особенно в деревянном доме, пользуются лестницы, сделанные из клееной древесины или массива. Выбирают разные породы: березу, бек, клен, дуб, ясень, орех, сосну. При наличии финансовых возможностей, нередко заказывают экзотическую древесину: красное, эбеновое дерево, тик. Более дешевый вариант – это лестница на второй этаж, сделанная с помощью деревоподобных материалов, к примеру, букового шпона.

В современных интерьерах используют стальные лестницы, несущая конструкция которых может быть нержавеющей, а для ступенек использован перфорированный или рифленый стальной лист. Нередко владельцы частных домов заказывают комбинированные лестницы на второй этаж, к примеру, стальную основу со стеклянными, деревянными или каменными ступенями. Интересным вариантом является деревянная конструкция с гранитными или мраморными вставками.

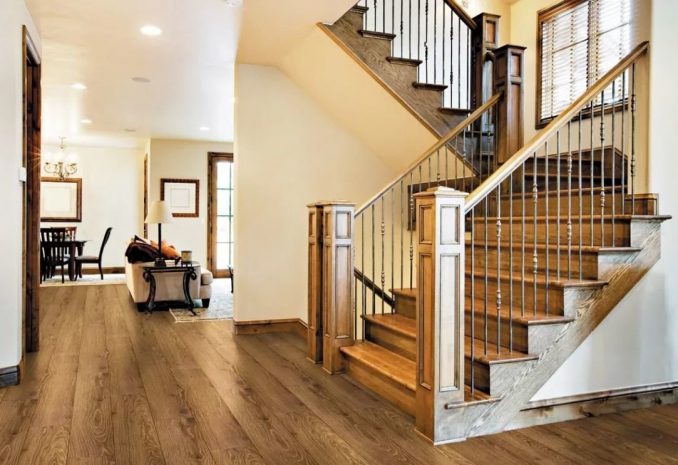

Деревянная межэтажная лестница из бруса

Чтобы владельцу двухэтажного дома не ломать голову над тем, какой материал выбрать для создания пролета на второй этаж, многочисленные строительные компании рекомендуют обратить внимание на простую, эстетичную и недорогую деревянную установку, которая будет гармонично сочетаться с классическим стилем домашней обстановки. Дерево – это уникальный экологический материал, легко поддающийся обработке, а для создания лестницы используют деревянный брус. Он имеет одинаковую высоту и ширину, что облегчает процесс сборки.

Деревянный брус может быть разным, но для несущих элементов строители подбирают более твердые породы, чтобы лестница на второй этаж была сделана прочно. Это массив дуба, бук, ясень или лиственница. Причины, по которым следует сделать деревянную лестницу на второй этаж:

1. Функциональность.
2. Изысканный вид.
3. Экологичность.
4. Малый вес.
5. Быстрый срок изготовления.
6. Легкость монтажа.
7. Долгий срок службы.

Бетонная монолитная

Бетонные лестницы широко используются при строительстве двухэтажных зданий с давних времен. Неоспоримым их достоинством стоит отнести надежность и долговечность. Однако монтаж бетонной монолитной лестницы нужно делать во время строительства дома, ведь она отличается внушительными габаритами и большим весом. В частном секторе создаются разнообразные дизайнерские и конструктивные бетонные элементы.

Монолитные лестницы на второй этаж создаются путем обустройства опалубка на месте возведения, армирования и заливки бетонным раствором. Готовые ступени и марши очень редко применяются в частном строительстве – в основном их используют для многоквартирных домов. Чтобы сделать качественную монолитную конструкцию, важна изначальная точность расчетов, поэтому нужно еще до начала возведения определить до миллиметра высоту, ширину и толщину ступеней, а также их количество.

Что касается эстетики, то бетонные лестницы часто облицовывают деревом – оно не только создает атмосферу уюта и тепла, но и замечательно гасит звук шагов. Интересны варианты облицовки паркетной доской, пробковой плиткой или ламинатом. Современные материалы облицовки дают уникальную возможность сделать имитацию самых дорогих материалов. Более экономный вид отделки бетонных пролетов – это покраска. Только перед этим бетон желательно покрыть цементным раствором, так как он склонен к истиранию.

Кирпичная на металлическом каркасе

Когда говорят о металлической лестнице на второй этаж, никто не имеет в виду целиком железное сооружение. В большинстве случаев подразумевается металлический каркас, обшитый каким-либо материалом. В последнее время владельцы частных домов обратили внимание на облицовочный кирпич, который на сегодняшний день производители предлагают самой разной конфигурации, оттенка и фактуры.

Многие задаются вопросом, а сколько стоит такая конструкция? Кирпичная лестница на металлическом каркасе выйдет гораздо дешевле бетонной, ведь она имеет более компактные размеры и значительно меньший вес. Если сравнивать с деревянными вариантами, то она будет немного дороже, но и преимуществ перед деревом больше: металлические элементы в силу жесткости креплений со временем не будут скрипеть, а кирпич обладает большим запасом прочности. К достоинствам комбинированной лестницы стоит отнести и то, что профессионалы смогут изготовить и установить ее течение недели.

Как рассчитать ступеньки лестницы со стандартным прямым маршем и как выбрать древесину

Для того, чтобы правильно определить размеры ступеней, нужно учитывать, что:

1. Длина ступени — это ширина самой лестницы. Для стандартной маршевой конструкции этот параметр должен составлять в идеале 90-100 см.
2. Ширина ступеньки лестницы определяется размерами ступни среднестатистического человека: оптимальные значения для этого показателя — от 27 до 35 см.
3. Высота подступенка также определяется тем, насколько удобной она является для человека. Рекомендуется делать подступенки высотой 14-17 см (высота ступени в целом будет больше на 2-3 см за счет толщины доски, которая используется для изготовления проступи).

Ну и в заключение нужно понять, сколько вообще ступеней вам потребуется. Для этого длину лестницы делим на высоту подступенка и округляем в большую сторону. Например, если нам нужна лестница высотой в 3 м, а высота ступенек лестницы у нас будет 17 см, то необходимо 300 разделить на 17. Получим 17,65, следовательно, нужно будет вырезать 18 ступеней.

Различные формы лестничных ступеней

Далее необходимо рассчитать, сколько потребуется материала на изготовление нужного количества ступеней и сколько это будет стоить.

Что следует учесть:

1. Для ступеней (да и вообще для постройки деревянной лестницы) предпочтительнее использовать мебельные щиты, а не доски: их придется меньше обрабатывать.
2. Ширина марша должна относиться к толщине проступи как 1:20. Соответственно, в нашем случае для изготовления ступеней следует взять мебельный щит толщиной не менее 4 см.
3. Для подступенков достаточно щита толщиной 2 см.

Немаловажно правильно выбрать вид древесины: чаще всего для строительства деревянных лестниц используются сосна, береза, ясень, бук и дуб, и все они имеют свои особенности как с точки зрения эксплуатации, так и с точки зрения обработки.

Сосна – самый дешевый материал для лестницы. С ней не очень просто работать, так как сосновая древесина отличается наличием множества сучков, кроме того, пиломатериал часто имеет дефекты в виде трещин и не годится для лестницы. Размер ступеньки лестниц из сосны чаще всего максимально приближается к комфортному стандарту – сосновыми обычно делают традиционные маршевые лестницы.

Деревянная лестница из сосны ЛС-04У

Береза представляет собой более красивую и прочную древесину. Размеры ступенек на лестнице из березы могут быть практически какими угодно – из этого вида древесины делают и винтовые, и поворотные лестницы, используют ее и в производстве оригинальных современных модульных конструкций, которые являются не только удобными, но и эффектным украшением интерьера. Вот как эта лестница нашего собственного производства.

Модульная лестница из березы МОСЛЕСТ-90

Что касается ясеня, бука и дуба – это наиболее прочные виды древесины с удивительно красивой текстурой. Они, как правило, используются в производстве лестниц премиум-класса и элитных лестниц. Выбирая, из чего сделать ступени для лестницы, помните, что при обработке дуба древесина выделяет вредные вещества, с этим материалом нужно работать только в респираторе.

Как рассчитать и построить лестницу, если мало места?

Если выбрана прямая лестница внутри дома, это означает, что лестница будет стандартная одномаршевая. Это является самым простым вариантом. Лестница будет маршевая и без площадок. Первым делом, нужно делать расчеты. Сначала определяется высота будущей лестницы.

Рассчитывая высоту и ширину ступеней, определяется количество ступеней лестницы. После этого, нужно определить проекцию лестницы на пол. Для этого, нужно умножить количество ступеней на их ширину. Потом остается определить длину лестницы, начинать изготавливать элементы конструкции и сконструировать ее.

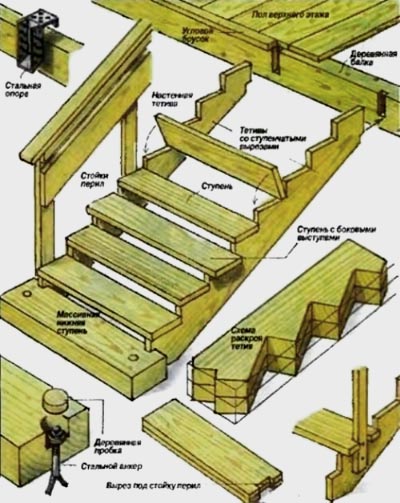

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.

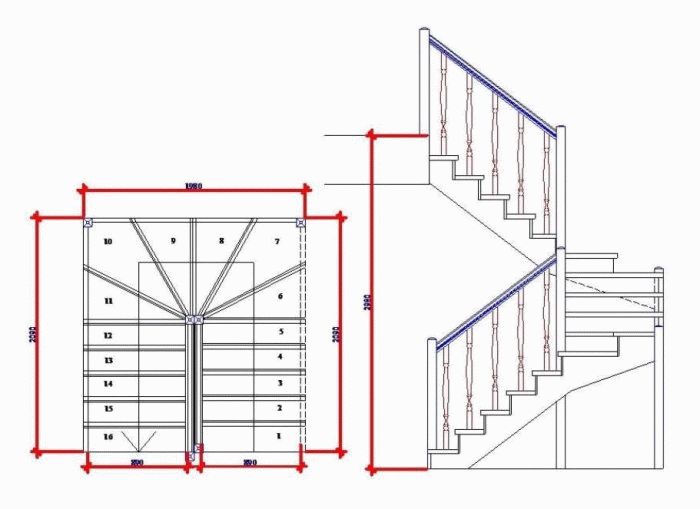

Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера

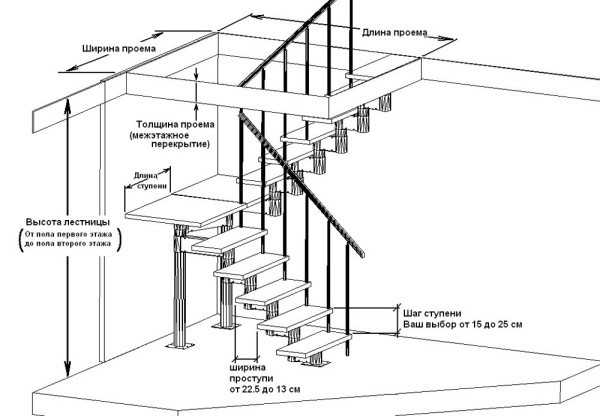

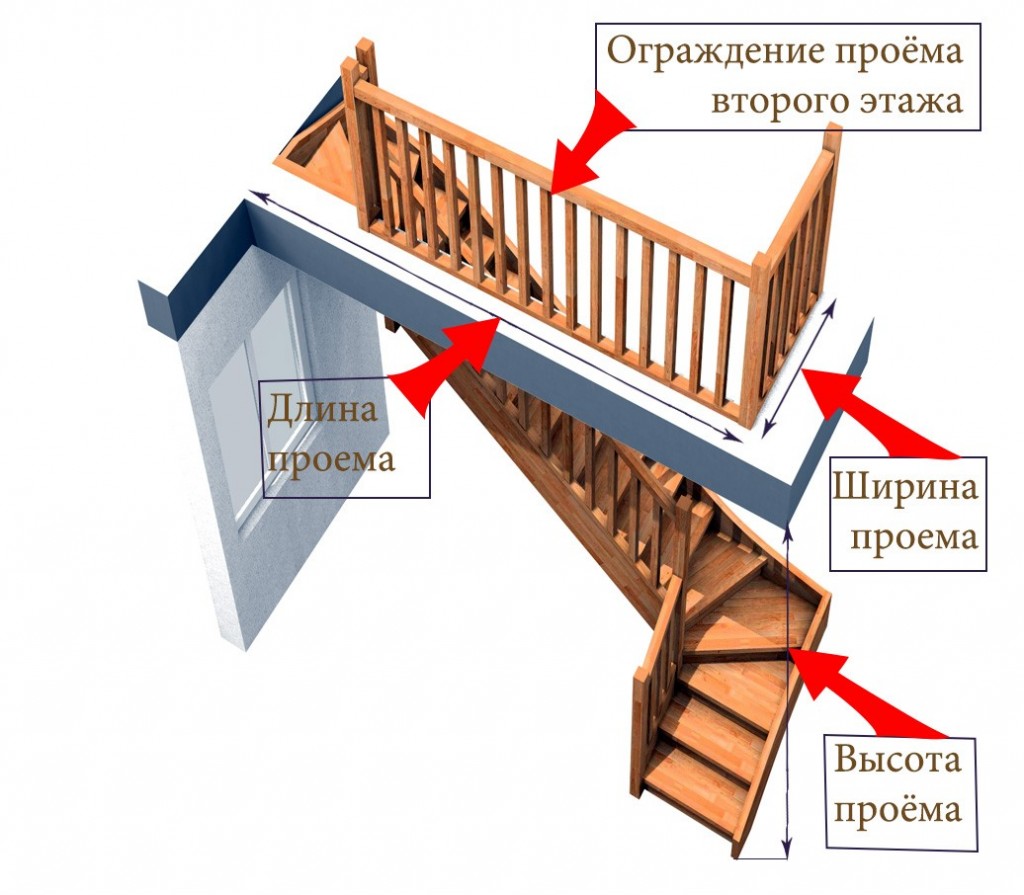

Как рассчитать проем для лестницы на второй этаж

Лестница является сложной строительной конструкцией. Она, в первую очередь, должна отличаться высокой безопасностью, а уже потом играть роль дополнительного украшения помещения. В случае строительства подъемной конструкции необходимо знать, как рассчитать проем для лестницы на второй этаж.

В случае строительства нового дома расположение подъемной конструкции определяется его техническим проектом. Для ее монтажа в полу оставляют проем определенных размеров, где в последствие и разместится лестничная конструкция. Однако бывают отдельные случаи, когда необходимое месторасположение лестницы не бралось во внимание хозяевами дома.

Определяем параметры

Перед тем, как приготовиться к вырезанию отверстия в полу, необходимо детально продумать его оптимальное месторасположение. Нужно учесть и то, что полученная по окончанию работ площадь пола значительно уменьшится.

Так же удобным будет такое месторасположение лестницы на второй этаж, когда отверстие будет лежать вдоль самих балок.

Четко соблюдайте стройнормы, которые определяют основные параметры безопасного и прочного изделия:

• его ширине не стоит превышать 600 мм, если конструкция позволяет оказаться в одной комнате;
• если по ней можно попасть в несколько комнат, то ей следует быть шире 800 мм;
• стоит выбирать такую длину отверстия под лестницу, чтобы между потолком и верхней ступенью образовывалось пространство не меньшее 2-х м;
• для удобства эксплуатации конструкции она должна обладать довольно просторным просветом.

Тип конструкции определяет параметры проема. Учитывайте, что для прямой лестницы потребуется значительно больше места, чем для других лестничных вариантов.

Устройство

Как только Вы определитесь с размерами лестничного проема, добавьте к его параметрам еще по 50 мм. Это необходимо для дальнейшего выполнения отделочных работ. Теперь можно приступать к работе:

Использование клиньев помогает предотвратить процесс расшатывания сооруженной конструкции во время дальнейшей эксплуатации изделия.

Подведем итоги

При строительстве лестницы на второй этаж важным моментом является проведение правильных замеров и расчетов проема в полу. Сделав его правильного размера, пользоваться лестницей будет удобно и комфортно долгие годы.

Расчет размеров

При изготовлении металлической лестницы в качестве опоры берут стальную трубу с диаметром 50 мм и толщиной стенки не менее 5 мм . Тогда узкая часть проступи должна быть не менее 150 мм , чтобы выполнить отверстие под трубу, так, чтобы между краем отверстия и краем ступени оставалось расстояние не меньше диаметра отверстия. Эти размеры используются при дальнейших расчетах.

Размеры проема

Условные обозначения:

• H – высота проема;
• R – радиус окружности проема;
• R1 – внутренний радиус проема или наружный радиус опорного столба;
• r – радиус пути движения, обычно r = 2/3 R (две трети радиуса окружности проема);
• γ – угол оборота марша вокруг оси в градусах;
• n – количество оборотов марша вокруг оси, то есть n = γ/360°;
• L – полная длина окружности проема;
• l – полная длина окружности по линии движения.

Размеры ступеней

Форма поступи в винтовой лестнице напоминает лепесток, закругленный с узкой стороны, с отверстием в нем для крепления на опорном столбе, поэтому речь идет о защемленной узким концом консоли.

Условные обозначения:

h – длина поступи, h=R–R 1 (если h меньше 1000 мм , то консоль можно выполнять без металлического каркаса только из массива дерева);

W 1 – максимальная ширина консоли, хорда окружности с радиусом R ;

α – угол между радиусами R, проведенными через внешние края ступени;

W – ширина проступи, хорда окружности с радиусом 2/3R;

C – высота ступени;

Z – толщина консоли;

N – общее количество ступеней;

N 1 – количество ступеней в одном витке.

Расчеты количества ступеней и их размеров

Согласно формуле

• L=2πR =2πR,
• l=2π* r =2π*2/3 R =4πR/3;

примерное количество ступеней в одном полном обороте (витке) можно определить, зная среднюю ширину на линии движения W ≥ 200 мм

N 1 = l/ W =3 l /4 πR.

Если стандартная высота одного витка 1900 мм , то с запасом 100 мм

C = ((1900+100)+ Z )/ N 1 и N = H / C .

Дальше уже следуют уточняющие расчеты размеров ступеней:

угол α= γ/ N , тогда ширина консоли W 1 =R*sinα, а ширина проступи на линии движения

W = r* sin α =2/3R* sin α .

Имея под руками таблицы Брадиса, ширину проступи на линии движения подсчитать несложно. Полученное значение должно быть в пределах 150- 200 мм обязательной ширины. Если оно отличается в любую сторону, нужно менять количество ступеней и делать уточняющий расчет. Таким несложным подбором можно установить количество ступеней для комфортного перемещения по винтовой лестнице.

Существует формула, по которой можно проверить оптимальные размеры ступени: если сложить ширину проступи и удвоенную высоту ступени, то сумма должна быть в пределах от 600 до 650 мм (величина среднего шага).

При расчете винтовой лестницы трудно придерживаться всех правил, ведь кроме безопасности и удобства существуют еще планировка, эстетические моменты, прочностные характеристики и геометрические размеры материала, из которого сделана конструкция. Наиболее жесткие требования предъявляются к высоте ступеней. Их ширина в винтовой лестнице не столь важна, потому что она все равно по длине консоли отличается настолько, что даже шаги правой и левой ногой идущего отличаются по величине. Поэтому определяя оптимальное значение размеров ступени, выбирают обычно вариант, в котором именно высота больше всего соответствует нормам.

Правила расчета ступеней

Высота ступеней должна лежать в пределах 16-22 см. Не больше и не меньше. Ширину лучше брать в пределах 28-35 см. Используя эти значения начинаем считать. Рассчитываем по длине, 4,5 метра делим на 0,3. Получаем 15 ступеней. Теперь 3,25 метра делим на 15. Получаем высоту ступени: 21,6 см. Это приемлемо, но лучше увеличить количество ступеней до 16. В этом случае высота ступени составляет 20,3 см, а ширина ступени: 28 см, что вписывается в оптимальные параметры. Расчет ступеней закончен.

Как построить винтовую лестницу на второй этаж своими руками, чертежи

Винтовые лестницы столетия использовались в особняках, дворцах и домах богатых людей. Они очень удобны, выглядят красиво и в значительной степени облагораживают интерьер. Разработанные по индивидуальному проекту конструкции выглядят оригинально, а в их изготовлении можно использовать практически любой материал. В нашей стране наибольшее распространение получили винтовые лестницы из металла с элементами ковки. Причина в том, что преимущества металлического изделия очевидны, и к основным стоит отнести следующее:

1. Комплектующие стоят недорого и собрать изделие заблаговременно не составит труда.
2. Сборка винтовой лестницы из металла своими руками довольно проста и от мастера не требуется наличие специальных навыков и инструмента.
3. Металлические изделия долговечны, надежны, устойчивы к повреждениям.
4. Простота работы с материалом позволяет реализовать практически любую идею, создать оригинальные конфигурации.
5. Металл прекрасно сочетается с другими материалами и от этого лестница будет выглядеть только богаче.

Самыми популярными в нашей стране стали винтовые лестницы маршевой и винтовой конструкции. Простые маршевые лестницы имеют свои преимущества. Они просторны, ими удобно передвигаться и переносить по ним грузы. Лестничный марш из металла легко спроектировать, а в дальнейшем ремонтировать при необходимости. В то же время, винтовые лестницы более оригинальны, необычны, поэтому многие владельцы загородных особняков желают установить между этажами именно винтовой вариант. Расположить винтовую лестницу можно на ограниченном пространстве.

В нашей стране наибольшее распространение получили винтовые лестницы из металла с элементами ковки

Расчет основных типов лестниц

Самостоятельная установка начинается с предварительного расчета комплектующий, по описанной выше методике, попробуем для примера рассчитать наружную лестницу на второй этаж.

Исходные данные: высота от пола до порога второго этажа 2880 мм.

Просчитаем изготовление лестницы с высотой ступени 180 мм, тогда количество ступеней у нас будет:

2880 / 180 = 16 штук.

Ширину ступени можно брать от 180 до 300 мм, если взять 250, получим:

250 × 16 = 4000 мм будет длина.

Для того чтобы определить длину лестничного марша, вспоминаем школьную программу геометрии, а именно — теорему Пифагора. У нас уже есть длина и высота (катеты прямоугольного треугольника), осталось вычислить гипотенузу:

√2880 ² + 4000 ² = 4929 мм.

Все необходимые расчетные данные теперь у нас есть, нелишним будет и начертить схему для наглядности.

металлическая поворотная лестница на второй этаж дома

Так как количество ступеней у нас менее 17, наличие двух маршей или дополнительных лестничных площадок нецелесообразно, поэтому и конструкцию выбираем соответствующую: прямую одномаршевую лестницу.

При самостоятельном изготовлении лестничной конструкции нелишним будет небольшой обзор распространенных и несложных моделей.

• Прямая лестница представляет собой наиболее удачный и простой вариант наружной конструкции. При этом требуется довольно большая свободная площадь, а расчет производится с учетом вышеприведенных параметров (ширина и высота ступеней). Если общее количество ступеней превышает 17, рекомендуется сделать небольшую площадку.
• Металлическая лестница. Качественные характеристики металла как строительного материала нет нужды рекламировать, прочность и долговечность таких сооружений говорит сама за себя. Главной задачей при проектировании металлической лестницы будет расчет предельной нагрузки на каждую деталь. Нормативной нагрузкой (согласно строительным нормативам) на 1 м² будет примерно 300 кг. Для перил: 50-100 кг/м², следовательно, вид проката и толщину металла выбирают по этим критериям. Немаловажным фактором будет и антикоррозионная защита металла. Для ступеней можно взять листы перфорированного железа, это исключит скольжение и травматизм.
• Деревянная лестница может стать настоящим произведением искусства и главным украшением экстерьера, но также не менее важно обеспечить максимальный комфорт и безопасность такой конструкции. Для ступеней берется доска не менее 30 мм, но более 60 мм брать также не следует. Для подступенков можно взять доску толщиной 25 мм, уличный вариант часто предусматривает изготовление лестницы без подступенков. Косоуры следует делать из бруса с минимальным сечением 60×140 мм.
• Модульная лестница представляет собой своеобразный «конструктор» из повторяющихся блоков-модулей. В магазинах можно приобрести всевозможные готовые модули, а установку провести своими руками. При этом следует учесть некоторые нюансы: при установке модульной лестницы на одну центральную несущую балку (косоур), через каждые четыре ступени устанавливается стойка – опора (крепится к полу) или стойка – кронштейн (крепится к стене); в магазине можно получить подробную консультацию перед покупкой модульных систем. Также можно воспользоваться онлайн – калькулятором для расчета оптимального варианта.
• Винтовые лестницы делятся на четыре типа:

1.  Опора на стены и центральный столб.
2. Закрепленная при помощи консолей на центральном винтовом столбе отдельно стоящая лестница.
3. Без центрального столба с опорой на изогнутые спиралью тетивы: наиболее сложна в исполнении. Самостоятельно такую модель сделать чрезвычайно трудно.
4. Опора на монолитный столб из толстостенной трубы — самая простая конструкция винтовой лестницы.

наружная полуповоротная лестница со сквозными ступенями

При расчете винтовой лестницы также следует учесть некоторые детали:

1. винтовой вариант устанавливается на площади не менее 3 м²;
2. ширина ступени не менее 10 см, оптимальный размер 17 – 25 см;
3. удобная длина 100 – 120 см, минимально допустимая длина 70 см;
4. комфортный угол наклона 30 – 45º.

• .Монолитная лестница представляет собой массивное стационарное сооружение, как правило, из армированного бетона. Усилий возведение такого шедевра потребует немалых, но и служить будет практически вечно. При проектировании монолитных лестниц за основу берутся все те же строительные нормативы, описанные выше. Обычно они проектируются и выполняются вместе с самим зданием. Особенностями монолитных лестниц является увеличение прочности фундамента, который должен с успехом выдерживать и значительный вес самой конструкции. Широким разнообразием отличаются и возможные варианты отделки: от натурального камня до дерева.

Важно! Фундамент под лестницу лучше делать автономно от основного фундамента. Это объясняется разной скоростью усадки здания и лестницы, конструкцию может просто перекосить.

Главным критерием наружной лестницы будет надежность и безопасность конструкции, которая определяется строительными нормативами, приведенными выше. Дополнительное декорирование превратит наружную лестницу в настоящий шедевр архитектурного дизайна и отличное украшение загородного дома.

Подготовка чертежа и что нужно учитывать при расчетах

Качество будущей конструкции, построенной из профильной трубы, зависит от правильности выполнения подготовительной работы и разработки чертежа. Подготовив чертеж, можно полностью разобраться с размерами будущего строения.

Кроме этого таким путем, можно увидеть, как будет смотреться будущий проект. Грамотно составленный чертеж лестницы из профильной трубы существенно облегчает работы по сборке. Поэтому на нем все нужно изобразить очень детально.

Также на подготовительном этапе нужно сделать разметку и нарезку профильных заготовок под необходимые размеры. Если планируется изготавливать несложную конструктивную модель, то тщательный расчет  разметки не понадобиться. Но, для сложного строения все детали потребуют нумерации, чтобы не запутаться в ходе сборки.

Когда ступеньки при строительстве лестницы делают из фанеры или древесины, то необходимо произвести их заготовку в нужных размерах.

Для дополнительного крепежа к полу берут модули для сборки лестницы из профильной трубы. Это условие необязательно. Монтирование модулей для сборки  выполняется только в тех ситуациях, когда важно уменьшить вибрацию при пользовании конструкцией. Если принято решение устанавливать модули для сборки, то их нужно учесть при разработке схемы.

Пошаговое руководство

Итак, теперь можем приступать непосредственно к делу. Необходимые материалы:

• профильная труба 6*8 см;
• профильная труба 2,5*2,5 см (можно заменить на 3*3 см);
• крепежные элементы для ступенек;
• доска толщиной 3 см для проступей (можно брать сосну, но предпочтительней дуб, бук, ясень или клен).

Необходимые инструменты:

• сварочный аппарат;
• болгарка и круги для резки и шлифовки;
• электродрель;
• шуруповерт и различные сверла для металла и древесины;
• лобзик;
• струбцины.

Работать желательно на просторной, ровной площадке для правильного изготовления деталей при резке и сварке.

Инструкция по изготовлению пошагово:

1. Для соблюдения идеально точных параметров конструкции предварительно рабочую площадку можно разметить – нарисовать квадраты или прямоугольники, по которым будут выкладываться элементы лестницы.
2. Целую профильную трубу нужно разметить согласно чертежу, далее при помощи болкарки разрезать на составные элементы под углом 45 градусов. Разметку можно наносить карандашом и линейкой. Для обозначения угла можно использовать специальные шаблоны. Важно предварительно хорошо зафиксировать профиль, чтобы в процессе резки он не сдвинулся. Срез должен получиться максимально ровным и аккуратным.
3. Делали нужно совместить вместе, чтобы образовался угол 90 градусов. При наличии зазора одну из деталей можно незначительно подкорректировать.
4. Торцы деталей нужно зашлифовать болгаркой.
5. Когда все детали будут вырезаны, их нужно разложить на столе согласно разметке, зафиксировать струбцинами. Но это только предварительная фиксация – финальную можно проводить только после проверки всех элементов на перпендикулярность.
6. Далее необходимо сделать небольшую фиксацию элементов при помощи прихваток – сварных точек. Когда одна сторона будет готова, конструкцию нужно аккуратно перевернуть и точно так же пройтись прихваточными точками по другой стороне.
7. После этого всю конструкцию можно соединить сваркой окончательно.
8. Далее нежно еще раз проверить ровность элементом. Если все хорошо – можно делать финальное скрепление сплошным сварочным швом. Двигаться нужно от краев к середине. При скреплении одного элемента конструкцию нужно переворачивать и сразу же соединять этот элемент с другой стороны, чтобы не было деформаций.
9. Далее полученный каркас нужно зачистить и обработать шлифмашинкой. В результате должна получится гладкая, ровная поверхность.
10. Когда две части каркаса будут готовы (если вы делаете лестницу с двойным косоуром), их нужно приложить друг к другу и сверить на идентичность. Два элемента должны полностью совпадать.
11. Далее косоуры нужно обезжирить и покрыть краской для металлических поверхностей.

Крепить каркас можно по-разному. Чаще всего косоуры фиксируют к полу и межэтажным перекрытиям. Если же конструкция должна стоять у стены, то используют анкеры и дюбеля. Но такое крепление возможно только для прочных, надежных стен, а не внутренних стен с легкой обшивкой.

Для придания жесткости ступеням, а также скрепления косоуров между собой, после их установки приваривают перемычки из профиля 2,5*2,5 см. После окончания изготовления каркаса можно крепить ступени. Для этого сверлятся отверстия на верхней грани каркаса и в проступях. После этого переходят к завещающей части – установке ограждений.

Отделка лестницы.

Отделать котовую лестницу можно по-разному. К примеру, металлическую часть каркаса можно покрасить, выбрав нейтральный или контрастирующий со всем интерьером цвет. Также металлическую часть можно вовсе сделать закрытой, зашив все гипсокартоном.

В этом видео вы можете увидеть процесс изготовления лестницы из профиля:

Похожие публикации

• Читать Лестница на дачу на второй этаж — лучшие идеи
• Читать Самодельный трубогиб для профильной трубы
• Читать Как сделать садовые качели из профильной трубы
• Читать Как сделать деревянную лестницу на второй этаж
• Читать Лавочка из профильной трубы своими руками
• Читать Как сделать стремянку своими руками из профильной трубы — пошаговая инструкция

Как правильно сделать лестницу на второй этаж своими руками

После того, как сложилось понимание, что именно хочется получить, ребром встает следующий вопрос — как? Как сделать лестницу на второй этаж? С чего начать?

Как разместить лестницу

Первый шаг — анализ исходной ситуации. Нужно:

• сделать замеры помещения, где предполагается строить лестницу;
• измерить высоту между уровнями пола первого и второго этажей;
• рассчитать, сколько понадобится ступенек для того, чтобы подняться на эту высоту (например, из расчета 15 сантиметров на одну ступеньку);
• посчитать, какую длину будет занимать такая лестница;
• прибавить к получившемуся значению величину площадки для отдыха, расстояние перед лестницей наверху и внизу;
• посмотреть, как объект таких размеров ложится на план.

Создание проекта с чертежами и схемами

После того, как примерная конфигурация лестницы и ее положение в пространстве будут определены, необходимо ее вычертить в масштабе.

Важно! Обязательно нужно сделать план с точным расположением ступеней, лестничной площадки, ограждений, крепежных элементов. Разрез и детальное изображения наиболее сложных с конструктивной точки зрения мест. Например, узел примыкания лестницы к проему в плите перекрытия второго этажа. И другие проблемные участки.

Такой детальный проект нужен, чтобы оценить количество и стоимость материалов. И для точного понимания, что требуется сделать.

Необходимые инструменты для монтажа

Список инструментария для монтажа сильно меняется в зависимости от материалов, которые планируется применять. Дерево требует один набор инвентаря, бетон — другого, стекло — третьего. Главное, перед началом работ убедиться, что все необходимое имеется в наличии.

Сборка и установка лестницы

Вне зависимости от вида материала, работы по установке производят в следующей последовательности:

• монтаж несущих конструкций;
• установка ступеней;
• крепление подступенков (если они предусмотрены проектом);
• устройство ограждений;
• финальная облицовка.

Если конструкция имеет лестничную площадку, ее ширина должна совпадать с шириной марша, даже если это простая лесенка компактного размера.

Для дачных домиков иногда более рациональным представляется приобрести компактную приставную лестницу и забираться на чердак с ее помощью. Но, конечно, для постоянного пользования такой вариант неприемлем.

Руководство по монтажу

В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения.

Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж.

Дальше действуйте в таком порядке:

1. Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
2. Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
3. Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
4. Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
5. Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
6. Закрепите балясины на шкантах или шпильках, поставьте перила.

Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно.

Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком.

Методы установки ступеней

Наиболее распространены несколько вариантов монтажа ступеней:

• на тетивах;
• с использованием косоуров;
• больцевое.

Способ монтажа зависит от используемого строительного материала, планировки дома и принятого архитектурного и дизайнерского оформления помещения.

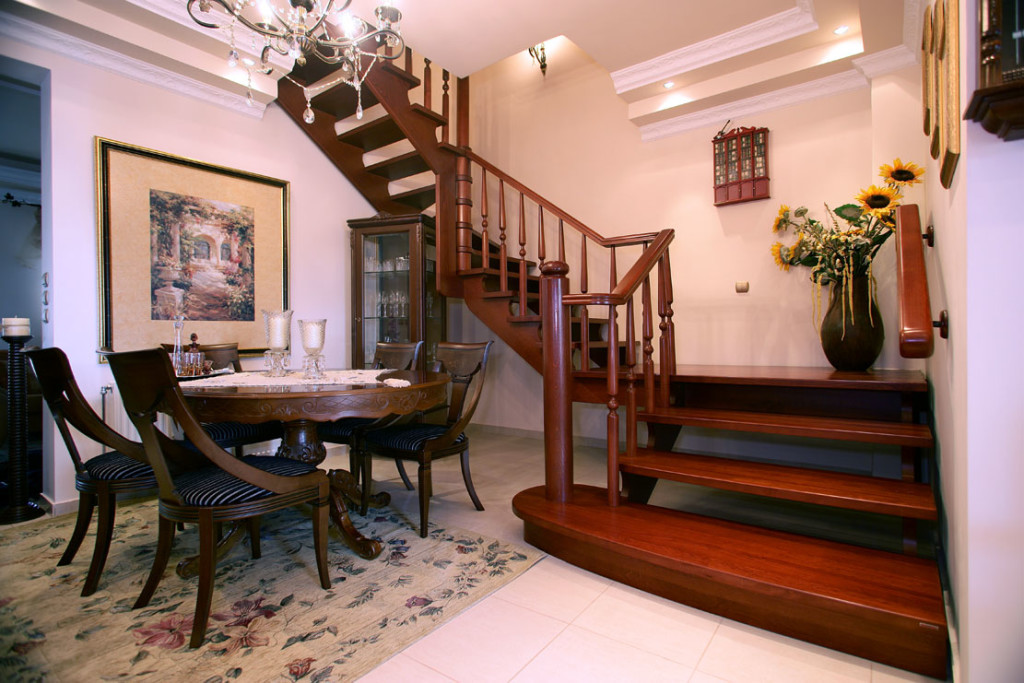

Лестница на тетивах

Тетивой называют продольную балку, на которую крепят ступени и подступенки. Если посмотреть на конструкцию сбоку, будет видна только ровная доска — торцы ступеней и вертикальных элементов скрыты.

Ступени к балке крепят разными способами:

• С врезными или задвижными ступенями. В балке выбирают пазы, куда вставляют элементы конструкции. Главное условие – точно определить размеры и изготовить пазы на обеих тетивах однообразно.
• На уголки. К балкам крепят уголки или бруски, которые служат основанием для ступеней.
• Забежные ступени — вариант конструкции винтовых лестниц. К стене дома крепят тетиву для ступеней, а вторая часть монтируется на опорный столб.
• На прибоины-накладки, которые служат опорой для ступеней и подступенков.

Как правило, конструкции на тетивах бывают закрытыми.

Внешне лестница на тетивах выглядит массивной, но в то же время обладает повышенной прочностью.

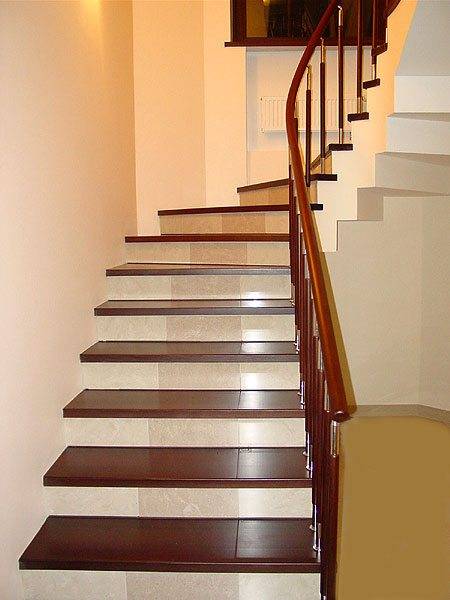

Косоуры

В отличие от тетивы косоурная балка имеет зубчатую форму. На вырезы опираются ступени. При взгляде сбоку видно их торцы.

Зубчатых балок может быть одна, две или несколько. Первый вариант предпочтителен для лёгких лестниц с небольшой нагрузкой.

Два косоура — наиболее распространённый вариант, когда лестница изготовлена своими руками и имеет один поворот.

Для сложных вариантов могут использовать 3 и больше косоуров, например, в местах поворотов или при большой ширине ступеней.

Больцы

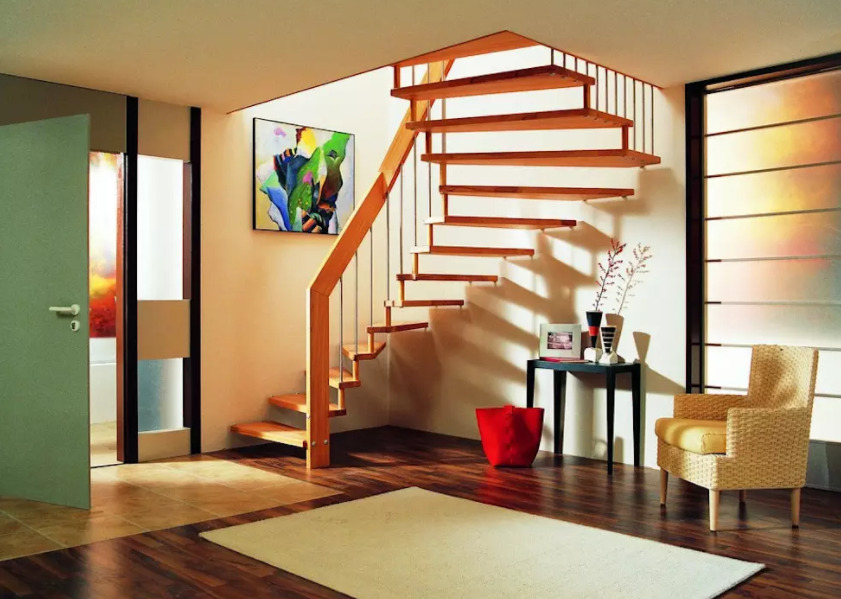

Лестница на больцах

Больцы, это немецкое слово, обозначающее в переводе болт.

Лестницы на больцах завоевали популярность недавно. Особенностью конструкции является отсутствие тетивы, косоуров и подступенков.

Ступени одной стороной крепят к стене, а с другой они опираются друг на друга и подвешены к перилам.

Несмотря на внешне хрупкий вид, конструкция способна выдерживать несколько центнеров нагрузки.

Сборка лестницы

Прежде чем приступить к сборке лестницы на второй этаж, нужно определиться с местом установки косоуров (несущей конструкции лестничного марша). Монтаж лестницы (в нашем случае, маршевой конструкции) включает в себя несколько этапов:

1. 1. Установка косоуров. Нижнюю часть косоура крепим опорным брусом. Сверху косоур врубаем в балку потолочного перекрытия.

1. 1. установка ступеней и крепление их к косоурам при помощи саморезов.

1. шлифовка лестницы, покрытие защитным составом.
2. лакировка и покраска. Для этого используют валик или кисть. Прокрашивать лестницу нужно в 2-3 слоя, каждый следующий слой нужно наносить спустя некоторое время, чтобы предыдущий слой успел высохнуть.

Фото-инструкция создания лестницы из дерева

Шаг 1 — чертеж будущей конструкции

Шаг 2

Шаг 3

Шаг 4

Шаг 6

Шаг 7

Видео: еще один интересный вариант монтажа лестницы на второй этаж

Если в доме необходимо установить лестницу, нужно тщательно просчитать каждый шаг своей работы и подойти к ней со всей ответственностью и аккуратностью.

Калькуляторы для обсчета лестниц

Калькуляторами называют программы проектирования лестниц, позволяющие самостоятельно вычислить параметры конструкции. Все программы делают расчеты по схожим формулам. Отличается лишь способ выдачи результата и интерфейс сайта. Для вычисления размеров следует ввести исходные данные:

• тип лестницы – прямая, П-образная, Г-образная, винтовая;
• высоту и длину марша;
• количество ступенек;
• высота помещения;
• расстояние от пола до пола;
• материал (дерево, металл, железобетон).

Кол-во блоков: 21 | Общее кол-во символов: 20335Количество использованных доноров: 4Информация по каждому донору:

1. -kak-rasschitat-udobnuyu-lestnicu: использовано 3 блоков из 6, кол-во символов 4661 (23%)
2. -proektirovanie-i-optimalnye-razmery: использовано 8 блоков из 16, кол-во символов 4987 (25%)
3. -rukami/: использовано 1 блоков из 9, кол-во символов 1153 (6%)
4. -materialy/stupeni/: использовано 3 блоков из 5, кол-во символов 9534 (47%)
