43. Настилы и обрешетки. Конструирование и расчет

Общая информация

Вообще, обрешетка кровли играет очень важную роль в строительстве крыши, поэтому к процессу ее постройки следует подходить максимально ответственно и серьезно. Обрешетка крыши – дело не очень сложное, но приготовьтесь к тому, что оно займет у вас достаточно много времени. Особенно если вы решили делать все в одиночку. Главное, вам нужно знать о том, что доски всегда прибиваются вплотную по отношению друг к другу и возле самого конька. Такая система дает прекрасную возможность закрепить конек любой ширины, которая вам потребуется.

Как сделать обрешетку кровли максимально качественно, на века? Крепите все доски и брусья гвоздями, которые будут в длину, как три толщины бруса, из которого вы собираетесь делать обрешетку. Делается это для того, чтобы во время нагрузки гвоздь не вырвался из доски.

Прогоны . Конструирование и расчет

прогоны покрытий цельного сечения выполняют из досок на ребро ,брусьев и бревен , окантованных с обеих сторон. Разрезные прогоны (рис1) более просты в изготовлении и монтаже ,но требуют большого расхода древесины. Они стыкуются на опорах , впритык, на накладках или вразбежку. В консольно-балочных(рис2) и неразрезных прогонах из спаренных досок(рис3) стыки устраивают в пролете.

Консольно-балочные прогоны являются многопролетными статически определимыми системами. Их применение целесообразно в том случае, когда временная нагрузка неподвижна и равномерно распределена по всем пролетам прогона.

Если шарниры расположить на расстоянии от опор х=0,15l(l-пролет консольно-балочного прогона), то моменты на опорах будут равны по абсолютному значению максимальным моментам в пролетах , и получаетсяравномоментное решение прогона. Если шарниры расположить на расстоянии от опор х=0,21lто получитсяравнопрогибное решение, при котором максимальные прогибы во всех пролетах, кроме крайних, будут одинаковыми.

Значения изгибающих моментов и прогибов для консольно-балочных прогонов приведены в табл.1

Если крайние пролеты равны всем остальным,т.е. l1=l,то изгибающий момент на первой промежуточной опоре будет, а прогиб прогона в крайнем пролете

При этом сечение прогона в крайних пролетах должно быть усилено.

Консольно-балочные прогоны выполняют из брусьев. По длине они соединяются в местах расположения шарниров косым прирубом(рис.4). во избежании смещений под действием случайных усилий в середине косого прируба ставят болты.

К недостаткам таких прогонов можно отнести то ,что при обычной длине лесоматериала, равной 6,5м, перекрываемый пролет невелик и не превышает 4,5м. кроме того,необходимо либо уменьшить крайние пролеты ,либо увеличить поперечное сечение прогонов в этих пролетах.

Спаренные неразрезные прогоны(рис5) состоят из двух рядов досок, поставленных на ребро и соединенных гвоздями, забиваемых конструктивно с шагом 50см(рис6).

Каждый ряд досок выполнен по схеме консольно-балочного прогона с последовательным расположением стыков, но первый ряд не имеет стыка в первом пролете, а втрой ряд досок- в последнем пролете.

Доски одного ряда соединяют по длине без косого прируба. Концы досок одного ряда прибивают гвоздями к доске другого ряда, не имеющего в данном месте стыка. Гвоздевой забой стыка должен быть рассчитан на восприятие поперечной силы. Поперечная сила , приходящаяся на один ряд досок , в тоже время, откуда

, где-расстояние от опоры до центра гвоздевого забоя, учитывая, что каждый гвоздь воспринимает одинаковое усилие, равное

расчет такого прогона производят по фо-ам

Расчет конструкции

Конструкция представляет собой систему из вертикальных и горизонтальных несущих элементов, скрепленных между собой и уложенных на стропила. Она должна выдерживать свою собственную массу, а также воздействие ветра, вес облицовки и снежного покрова. Если дом стоит возле высоких деревьев, необходимо предусмотреть запас прочности — сверху может упасть тяжелая ветка. Надежность каркаса зависит от материала, из которого он изготовлен, а также от того, насколько близко друг от друга стоят опоры.

Учитываем давление снежного покрова и сила ветра

При проектировании следует учитывать климатические особенности. Толщина снежного покрова обладает большой массой и оказывает значительное давление на кровлю и стены. Чтобы правильно рассчитать эту нагрузку, можно использовать специальные таблицы, в которых указана толщина снежного покрова, характерная для определенного региона.

Установка обрешетки под профнастил

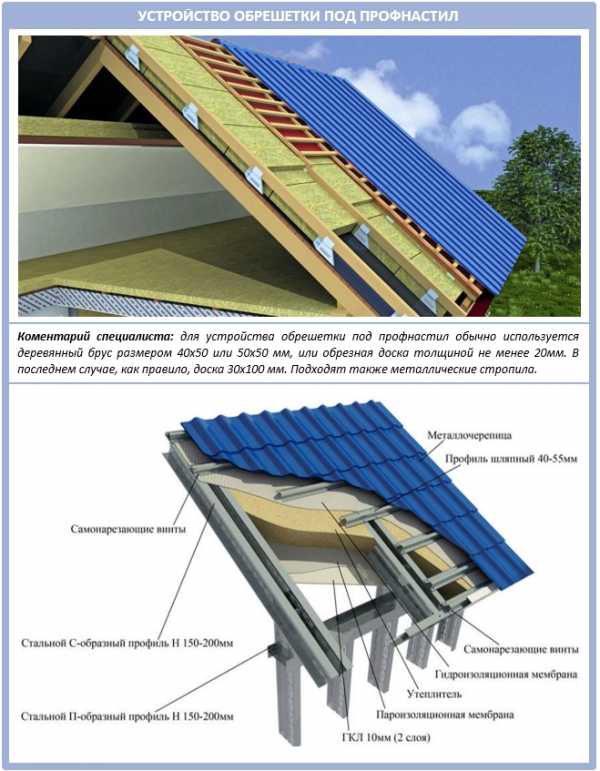

Обрешетка под профнастил, может быть как из деревянного бруса, так и из металлического профиля. Основное требование – она должна быть прочной и идеально ровной. Выполнить обрешетку крыши своими руками – не сложно.

1. Основная доска обрешетки устанавливается вдоль карниза. Она должна быть шире рядовых досок конструкции. В местах выпуска дымохода, люка или иных вспомогательных проемов – устанавливаются дополнительные вертикальные крепежные планки.
2. Обрешеточный брус набивается после монтажа пароизоляции и утеплителя. Предварительно производится расчет обрешетки крыши.
3. Стандартный шаг обрешетки под профнастил – ориентировочно полметра. Ширина шага варьируется в зависимости от толщины стали и размера плеча кровельного настила. Используется брус сечением 50Х50 мм и доска 50Х120 мм, обрешетка должна иметь ровную плоскость – без углублений или выступов. Не должно быть прогибов, которые могут ослабить плотность фальцев.
4. Профнастил крепится к обрешетке в нижней плоскости волны, самонарезными шурупами с пластиковой или резиновой шайбой. В местах стыковки кровельных листов внахлест, кровля фиксируется  саморезами.

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве.

Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала.

В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Виды оснований для настила кровельного материала

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

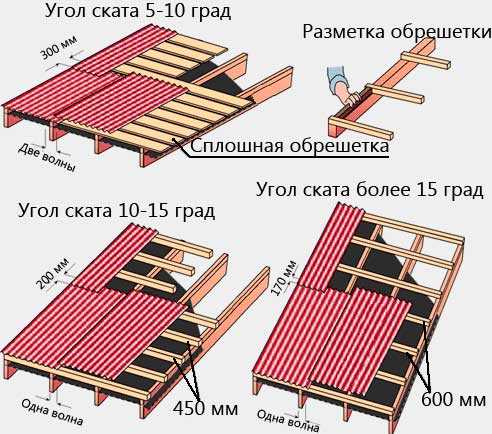

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

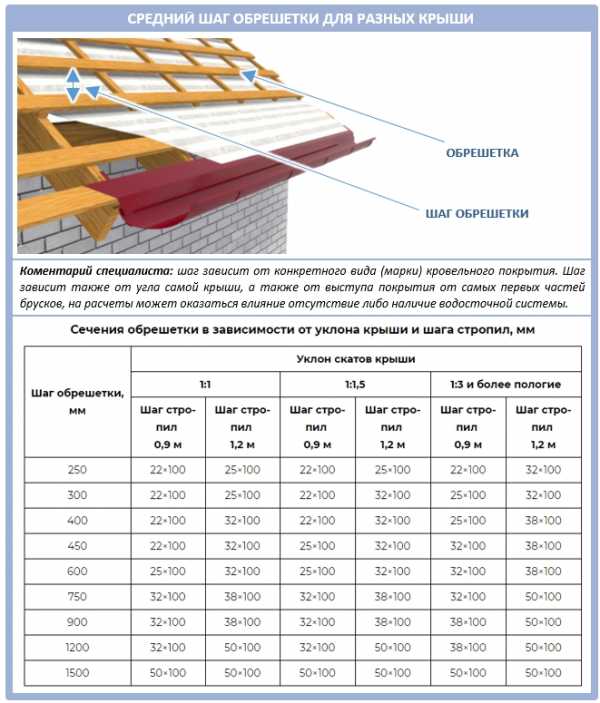

Рекомендованный шаг основания для основных марок профлистаСхема расположения реек обрешетки

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м.

При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега.

Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

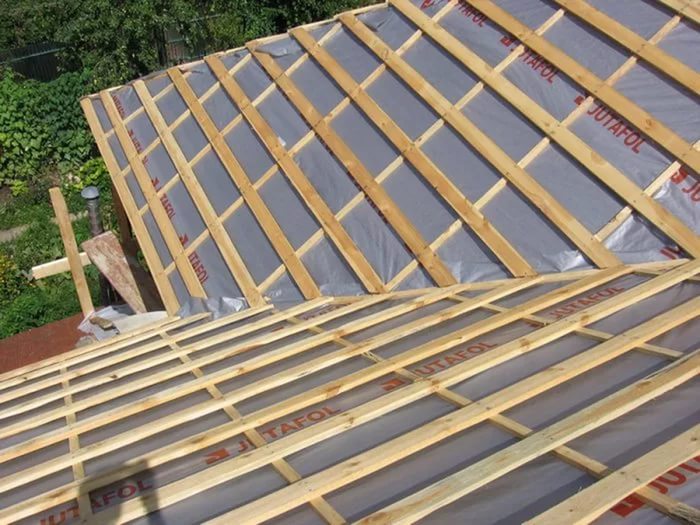

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

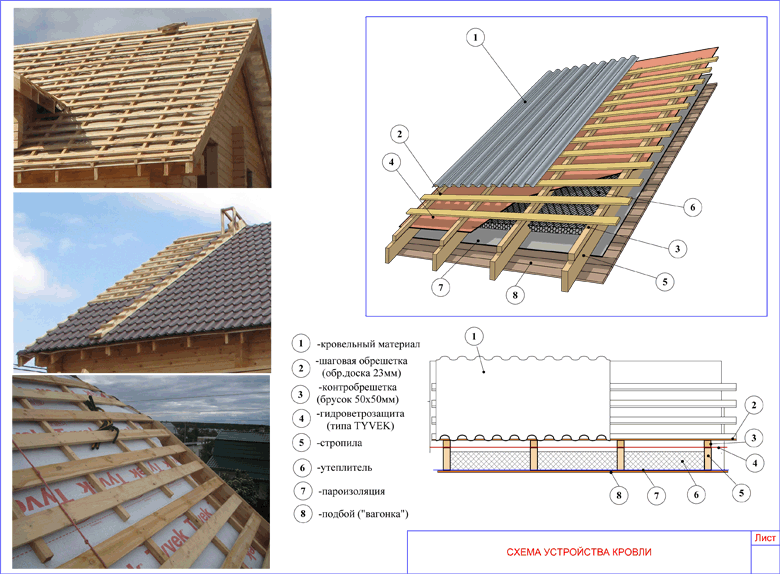

Устройство кровли из профнастила

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

-инструкция

Инструмент и другие материалы для монтажа

Когда установка обрешетки под металлочерепицу будет выполняться самостоятельно, без необходимого инструмента, справиться с ней будет проблематично. Обязательно понадобится:

1. ножовка, электролобзик или пила для нарезания пиломатериалов;
2. молоток для забивания гвоздей; киянка (резиновый молоток);
3. шуруповет;
4. электронный измерительный прибор или рулетка;
5. строительный уровень;
6. степлер для крепления скоб при монтаже тепло- и пароизоляции.

Для нанесения разметки можно использовать красящий шнур или обычный карандаш, а для удобства рекомендуется заранее изготовить шаблон с размерами шага.

Кроме закупки пиломатериалов, для монтажа обрешетки под металлочерепицу необходимо приобрести гвозди, саморезы и другие крепежные материалы в необходимом количестве, скобы для степлера, герметики для обработки проблемных стыков, также заранее следует подумать и о креплениях под желоба, водосточные трубы и другие элементы кровли.

Закупить придется и специальные средства: антисептики и антипирены, для обработки досок и/или бруса (если купленный пиломатериал не прошел соответствующую пропитку на производстве или сушку до 6%).

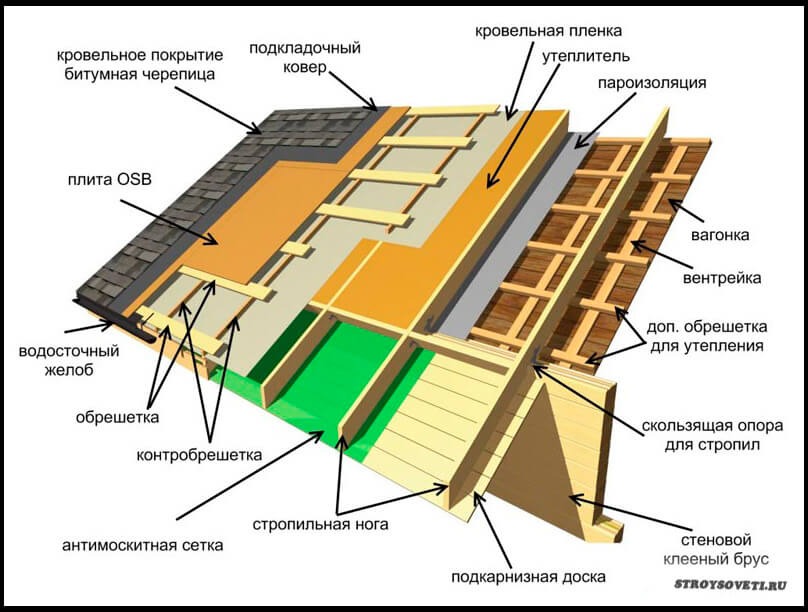

Монтаж обрешетки под мягкую кровлю

Процесс монтажа обрешетки достаточно прост. Для создания качественного и эффективного покрытия необходимо следовать такой последовательности:

• Крепим бруски из дерева снизу вверх к несущим точкам крыши;
• Нижнюю обрешетину прибиваем за карниз доской;
• Затем настилаем подкровельную ленту горизонтально коньку кровли. Вначале мы делаем полосу у карниза, постепенно поднимаясь нахлестом к верху. Для того чтоб облегчить зазор вентиляционной системы ,выполняем фиксирование материала между контробрешеткой брусков и стропилом;
• После фиксируем первый брусок к самому краю стропил;
• Монтируем второй брусок на расстоянии около 30-35 см от нижней точки первого элемента каркаса;
• Продолжаем установку брусков, выдерживая шаг обрешетки под мягкую кровлю – 37 см. Последний элемент прикрепляем к коньку 20 см гвоздями;

Внимание! Все элементы обрешетки необходимо монтировать в горизонтальном положении. Если выдержать требования относительно дистанции к нижним граням конструкции, то можно добиться отличных показателей прочности и надежности.

Как видим, процесс монтажа не требует особых умений, однако существует множество нюансов, не  придерживаясь  которых  можно испортить покрытие. Лучше всего найти себе в помощники специалиста.

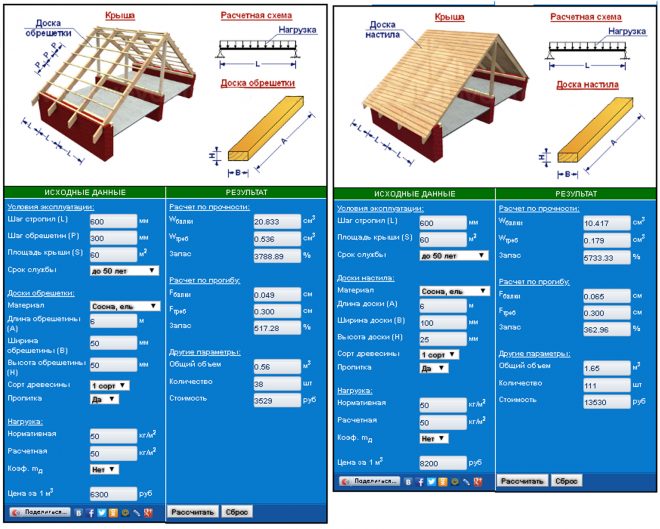

Инструкция к калькулятору

Исходные данные

Условия эксплуатации:

Шаг стропил (L) — расстояние, с которым устанавливаются стропила крыши.

Шаг обрешетин (P) — расстояние, например, от левой грани первой доски обрешетки до левой грани второй.

Площадь крыши (S) — указывается в том случае, если Вы собираетесь произвести расчет требуемого количества досок обрешетки или настила крыши. В том случае, если в крыши предполагаются проемы, то площадь нужно указывать за их вычетом.

Срок службы — здесь задается тот срок службы, который, как Вы предполагаете, должна служить конструкция.

Доски обрешетки и настила:

Материал — здесь выбирается та порода древесины, из которой изготовлены доски.

Длина (А), ширина (В), высота (Н) — размеры досок обрешетки или настила.

Сорт древесины — перед расчетом необходимо указать сорт древесины, из которого изготовлены доски.

Пропитка — выбирается «Да», если доски обрешетки или настила пропитаны антипиренами под давлением.

Нагрузка:

Нормативная и расчетная — нагрузки на один квадратный метр крыши, которые перед расчетом нужно собрать.

Коэф. mд — указывается «Да», если сумма от постоянных и временных длительных нагрузок составляет более 80% от общей. Для крыши это обычно так, т.е. нужно ставить «Да».

Цена за 1 м3 — стоимость одного кубометра пиломатериалов.

Как крепить профнастил к обрешётке?

а) Крепление профнастила на коньке; б) Крепление на скате кровли;

Достаточно знать некоторые правила:

1. Отверстия под крепления лучше просверлить заранее.
2. Любое отверстие – потенциальная угроза возможных протечек. Поэтому для предотвращения этого, под каждый гвоздь или саморез нужно установить резиновую шайбу, или герметизировать его после крепежа с помощью специальных герметиков.
3. В качестве крепежного материала предпочтительнее использовать саморезы с цинковым покрытием, поскольку в случае ошибки в крепеже, достаточно просто демонтировать крепеж и переделать его, да и в процессе эксплуатации крыши будет гораздо проще устранить возможные дефекты. Соединение листов между собой производится с помощью заклепок. Количество крепежа рассчитать несложно. Нужно исходить из нормы в 5 саморезов на каждый квадратный метр профиля. Заклепки устанавливаются через каждые 20 или 25 сантиметров.

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки, применяются следующие шаги обрешетки:

• НС8: более 15 градусов, 0,55 мм – сплошной шаг;
• НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
• НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
• С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
• НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
• Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

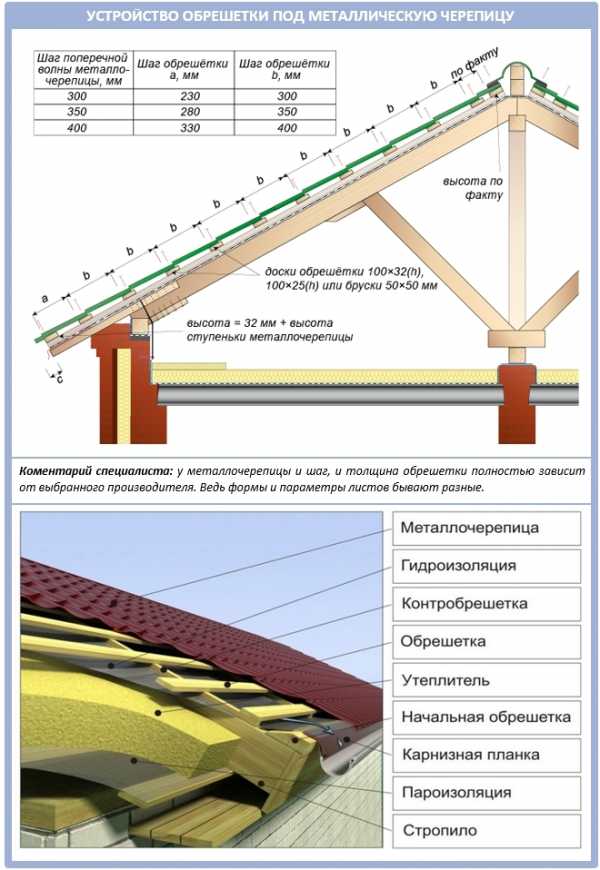

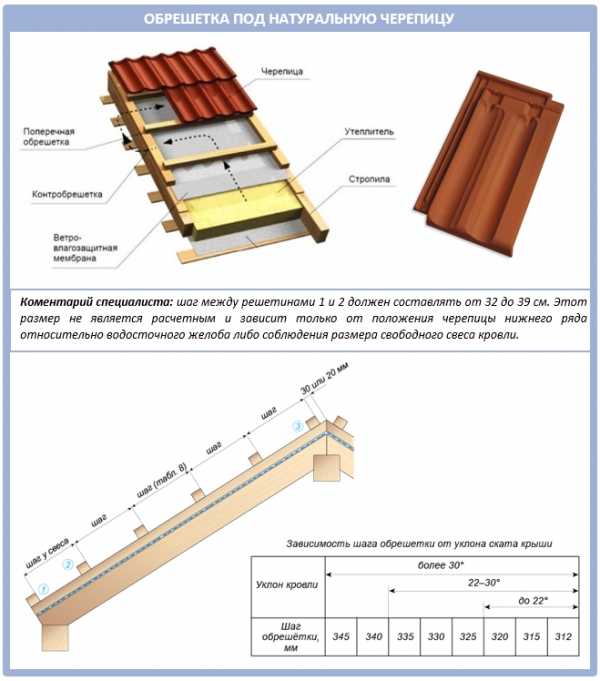

Закрепление обрешетки в случае использования металлочерепицы

При сплошной обрешетке доски обычно укладывают на стропила параллельно коньку.

В случае, если в качестве материала для кровли используется металлочерепица, обрешетка должна крепиться гвоздями, которые должны быть вдвое длиннее толщины доски либо бруса, который прибивается. Здесь необходимо выполнить расчет.

Чаще всего их диаметр составляет 3-3,5 мм, потому как большие размеры приведут к раскалыванию доски.

Обрешетка крепится двумя гвоздями к каждому стропилу.

Расчет говорит о том, что крепление двумя гвоздями является обязательным требованием.

Шаг обрешетки определяет металлочерепица. Следует помнить, что расчет был произведен выше.

Главным недостатком подобного варианта является то, что может резко увеличиться количество соединений на саморезах, в связи с чем сначала нужно сделать расчет. Гвозди при этом забивать можно гораздо быстрее, и не понадобятся значительные усилия.

Несмотря на то, какой вариант будет выбран, всегда необходимо помнить, что от того, насколько правильно будет сделана обрешетка для крыши под металлочерепицу и произведен расчет, будет зависеть и служба покрытия.

Как сделать обрешетку под шифер – варианты устройства кровли

Шиферное кровельное покрытие до сих пор остается довольно популярным среди потребителей. Оно активно применяется для обустройства крыш жилых домов и дачных коттеджей. Данная статья расскажет о том, как сделать обрешетку под шифер и какие материалы для этого потребуются.

Разновидности обрешетки под шифер

Прежде чем выполнять укладку шиферного покрытия, поверх стропильной системы одно или двускатной крыши располагается обрешетка. Она представляет собой надежную основу, к которой будет прикреплен кровельный материал. В первую очередь, обрешетка позволяет распределить нагрузку, создаваемую шифером, по всей поверхности стропильного каркаса. Кроме того, она поддерживает листы шифера, чтобы они не провалились и не деформировались.

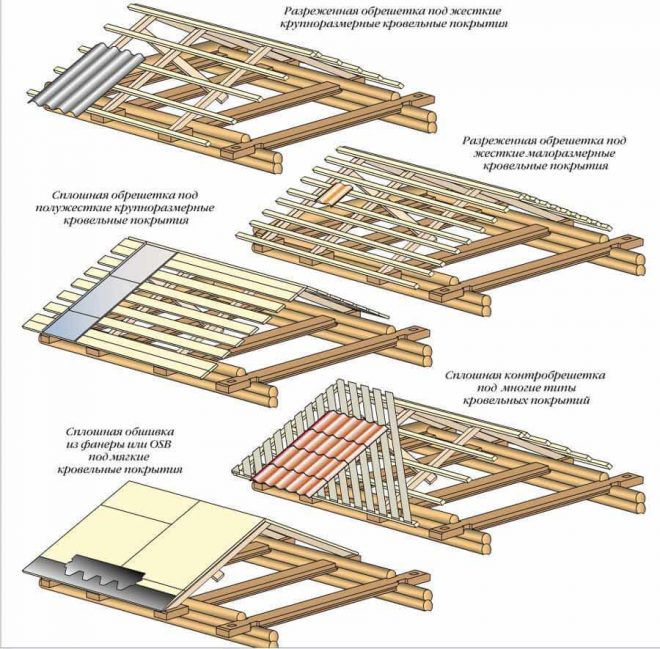

По строению различают два вида обрешетки:

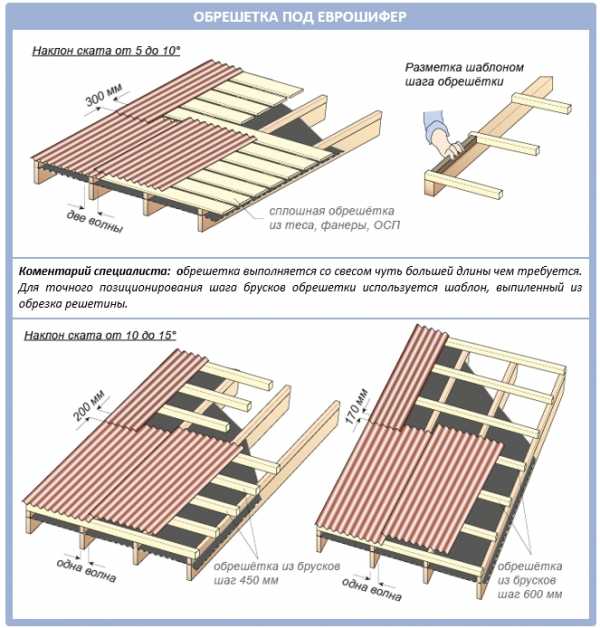

1. Сплошная. Такой вариант используется лишь для низкоуклонных односкатных крыш. При этом применяется влагостойкая фанера или обработанная шиферная доска, которая укладывается вплотную.
2. Разреженная. В данном случае можно использовать обрезную или необрезную доску. Рейки сечением 25 мм крепятся перпендикулярно стропилам. Шаг обрешетки выбирается исходя из угла наклона скатов и массы кровельного покрытия.

Обратите внимание, что обрешетка под плоский шифер с усиленным профилем, который по размерам превышает обычный тип кровельного материала, делается из досок сечением от 40 мм, либо из реек 50×50 мм. То же самое относится и к усиленному волновому шиферу.

Выбираем материал

От того, насколько надежной и крепкой будет обрешетка под шиферную кровлю, зависит долговечность всей одно- или двускатной крыши. Следовательно, материал для ее изготовления должен быть достаточно качественным.

Древесина для обрешетки должна отвечать следующим параметрам:

• Бруски и доски должны быть достаточно сухими, поскольку такая древесина меньше поддается деформации и гниению. Допустимый уровень влажности составляет 12 %.
• Для обустройства кровли под шифер лучше воспользоваться деревом твердых пород. Оптимальными вариантами будут: сосна, ель, лиственница.
• Антисептическая обработка от паразитов и гниения является обязательным условием при установке обрешетки под шифер на одно- или двускатной крыше.

Стоит отметить, что в помещениях с повышенным риском возгорания все деревянные элементы стропильной системы необходимо обработать антипиреновыми пропитками.

Размеры

Поскольку любой шифер, будь то волновой или плоский, весит достаточно много – более 25 килограмм в одном листе, он неизбежно создает нагрузку на стропила. Чтобы такая нагрузка была распределена более-менее равномерно, необходима надежная опора. Выбор размеров обрешетки под шифер зависит от шага между стропильными ногами, параметров кровельного материала, а также угла наклона крыши.

Общие рекомендации по выбору размеров таковы:

1. Рейка сечением 50×50 мм или доска толщиной в 25 мм применяются для укладки стандартных листов шифера.
2. Обрезные доски с толщиной в 40 мм или рейки сечением 70×70 мм применяются для устройства обрешетки под шифер с усиленным профилем, который по длине немного больше, чем стандартный.

Нужно сразу понимать, как правильно класть шифер на крышу. Как правило, укладку асбестоцементных листов производят на разреженную обрешетку с шагом в 50-60 см. Сплошной тип основы целесообразен лишь в регионах с большим количеством снежных осадков, а также на плоских или низкоуклонных крышах.

Шаг обрешетки под шиферную кровлю — как сделать правильно

Тип обрешетки под шиферное кровельное покрытие выбирается, исходя из ожидаемых нагрузок на кровлю. На величину сечения и расстояние между рейками обрешетки влияет несколько факторов. В частности, при расчетах следует учесть регион строительства, уклон скатов, а также массу и тип материала. Иногда приходится резать шифер под размер ската кровли. В этой ситуации нужно знать, чем пилить шифер проще всего. Обрешетку устанавливают, исходя из размеров обрезанного шифера.

Производители шиферного кровельного покрытия предлагают следующие рекомендации для обустройства обрешетки:

1. Если используются стандартные листы волнового или плоского шифера, шаг между досками обрешетки должен быть 50-60 см.
2. Применение листов шифера с усиленным профилем позволяет увеличить расстояние между обрешетинами до 75-80 см.

Стоит отметить, что укладка основы под шифер из досок или брусьев должна выполняться так, чтобы каждый лист кровельного материала опирался как минимум на три точки обрешетки – в центре и по одной с каждого конца. Такой подход позволит избежать возможной деформации и разрушения кровельного материала.

Дополнительные требования

Не маловажное значение имеет расположение годовых колец в поперечном срезе пиломатериала. Они должны быть ориентированы таким образом, чтобы предполагаемая хорда опиралась на стропильную ногу (рис. 4), поскольку в этой области конструкции, элементы должны работать на сжатие.

При использовании влажной древесины, концы обрезных или зашпунтованных досок закрепляют с каждой стороны двумя саморезами. Эти приемы позволяют уменьшить риск искривления древесины при высыхании (рис.4).

Еще одно правило, на которое стоит обратить внимание. Независимо от того какой тип обрешетки выбран для основной части крыши, участки, где запланирован вывод труб, слуховых окон и т.п., для удобства монтажа кровельного покрытия обрамляются только сплошной обрешеткой. Это не только упростит задачу крепления элементов конструкции, но и обеспечит надежную защиту от попадания влаги в местах примыкания.

Рис.5

Если принять во внимание конструкцию крыши в целом, то к системе обрешетки можно отнести и контр рейку. Она обычно предшествует основной обрешетки и служит для фиксации гидроизоляционного слоя и созданию воздушного пространства между утеплителем и кровельным материалом. Контр рейка имеет сечение

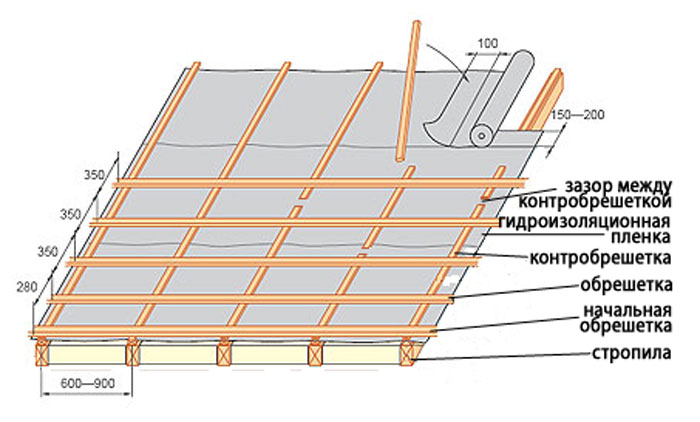

размером 25 х 50 мм (рис. 5) и располагается поверх гидроизоляции, вдоль ребер стропильных ног. Перпендикулярно направлению контр рейки набивается основная обрешетка.

Очень важно при монтаже обрешетки выдерживать расчетные размеры, особенно это касается оснований под штучный материал. Любое не соответствие или ошибки могут привести к тому, что при укладке кровельного материала будет нарушена схема крепления, а это не лучшим образом отразится на сроках эксплуатации всей крыши.

По завершению работ по установке обрешетки можно переходить к этапу обустройства ендовы, системы вентиляции и водоотведения и собственно самого кровельного материала.

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.

Функции стропил

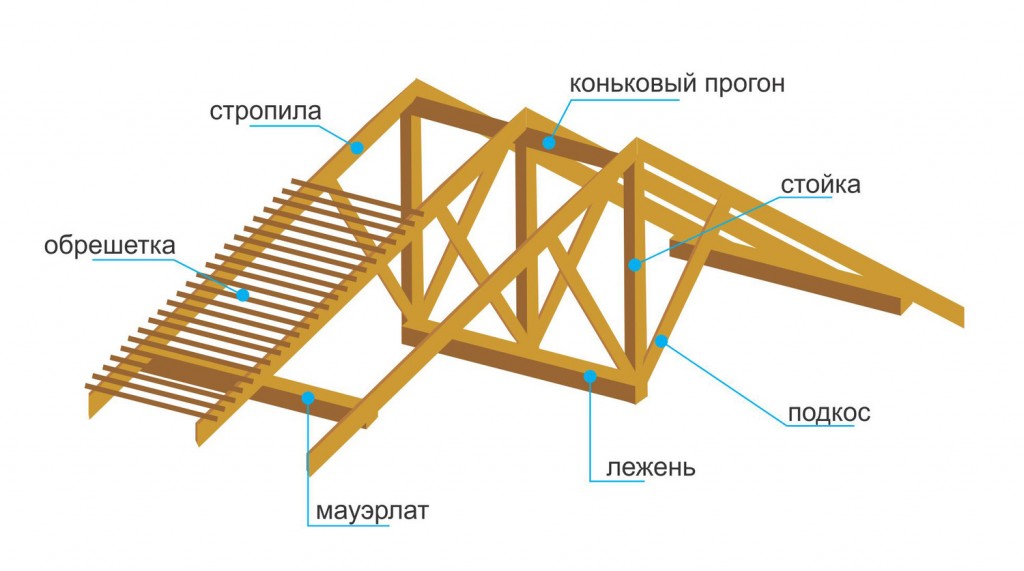

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

1. Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
2. Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
3. Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться. Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

Гидроизоляция и пароизоляция

В качестве влагоизоляционного полотна используют специальную мембрану. Она позволяет испаряться парам из утеплителя, но при этом не пропускает конденсат от черепицы, поступающий сверху. Влага просто стекает по материалу за границы межкровельного зазора или испаряется. Кроме того, гидроизоляция помогает сохранять тепло в мансардном помещении за счет сдерживания холодных потоков воздуха.

Монтаж проводят в определенной последовательности:

1. Перед натягиванием гидроизоляции устанавливают капельники.

2. К капельникам на двухсторонний скотч приклеивают край полотна.

3. Фиксируют мембрану скобами с помощью степлера к стропильным ногам.

4. Раскатывают вторую полосу внахлест к первой на 10 см.

5. Заполняют всю поверхность ската, делая на коньке перегиб в 30 см.

Шаг стропил двускатной крыши

Наибольшее распространение в нашей стране получили двускатные крыши. Они представляют собой конструкцию, имеющую две параллельных плоскости, с углом наклона относительно горизонта от 20 до 50 градусов.

При недостаточном уклоне кровли двускатной крыши в заснеженных районах есть опасность скопления больших снежных масс, что может привести к разрушению конструкции. Увеличение угла скатов в регионах с преобладанием сильных ветров также чревато высокой нагрузкой и опасностью разлома не только кровли, но и всего строения в целом.

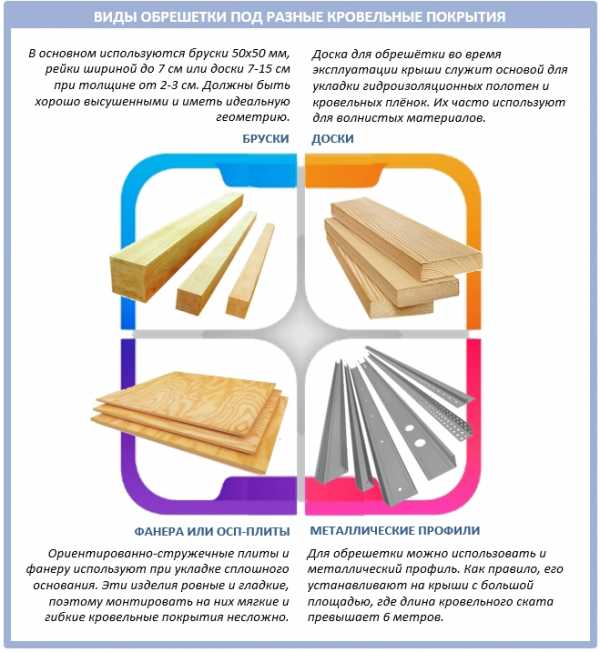

Применяемые для обрешетки материалы

Стандартная обрешетка обычно делается из брусков или доски хвойных пород. В основном используются бруски 50х50 мм, рейки шириной до 7 см или доски 7-15 см при толщине от 2-3 см. В зависимости от кровельного материала под который монтируется обрешетка, могут использоваться следующие материалы для обрешёчивания вашей крыши:

• обрезная доска;
• необрезная доска;
• шпунтованная доска;
• ориентированно-стружечная плита (ОСП-3);
• фанера повышенной влагостойкости (ФСФ).

Доски шире 15 см использовать нежелательно, т.к. с годами они сильно покоробятся поперек волокон. Качество пиломатериала должно предполагать отсутствие на настиле крыши бугров и провесов. Настил крыши не должен прогибаться под тяжестью среднего человека, а тем более быть зыбким, в противном случае могут быть нарушены соединения кровельных деталей и их крепления. Все гвозди используемые при монтаже рассчитываются по схеме: длина гвоздя равна как минимум двум толщинам прибиваемой доски.

Планируя работы по окончательному монтажу кровельного покрытия желательно избежать влажных и дождливых дней, т.к. во время его монтажа обрешетка должна быть исключительно сухой, а пиломатериалы для обрешетки обязательно необходимо пропитать антисептическими составами.

обрешетка кровли бывает:

• сплошная обрешетка – зазор между соседними брусьями или досками не превышает 1 см;

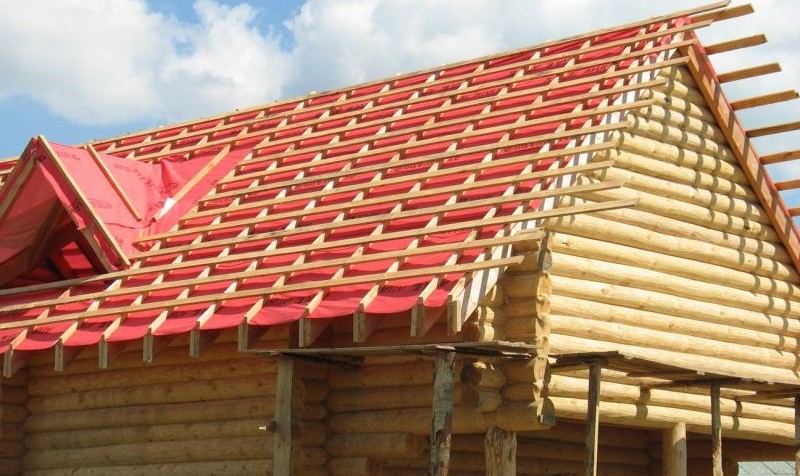

• разреженная обрешетка — зазор составляет несколько сантиметров.

Каждый из этих видов обрешетки может применяться под определённый кровельный материал. Под битумную черепицу, например, подойдёт только сплошная обрешетка. А вот под кровельные материалы, имеющие собственную жёсткость (черепица, шифер, металлопрофиль и т.д.) достаточно и разреженной обрешетки.

обрешетка кровли может выполняться в однослойном и двухслойном варианте.

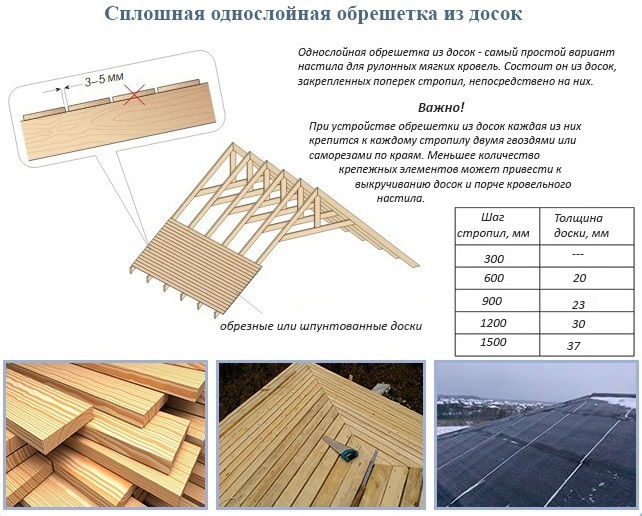

Однослойная обрешетка крыши может быть уложена на стропила только горизонтально, параллельно коньку.

Двухслойная обрешетка крыши, как понятно из названия, состоит из двух слоёв. Нижний слой – несущие брусья, закреплённые на стропильных ногах параллельно коньку с шагом 50…100 см. Верхний слой в виде обрезной или шпунтованной доски, а так же тёса, фанеры, ОСП-плиты укладывается от конька к свесу и крепится к брускам нижнего слоя. Допускается также и диагональная укладка материала верхнего слоя, с уклоном в 45° относительно брусков нижнего слоя. Двухслойный способ укладки обрешетки обычно выбирается для экономии материала, когда шаг стропильных ног очень большой. Также первым слоем обрешетки можно выровнять не слишком качественную работу по возведению стропильного каркаса.

Влияние кровельного покрытия на устройство обрешетки

Правильная обрешетка крыши всегда проектируется с учетом свойств выбранного финишного покрытия; оно же задает вид несущей части и определяет правила монтажа.

Шифер

Асбестоцементный шифер (листы плоской или волнистой формы) десятилетиями служит одним из самых востребованных кровельных покрытий, что обусловлено его дешевизной, легкостью в обработке и долговечностью. Шаг обрешетки при расчете шиферной кровли подбирается индивидуально, на него влияет толщина листа и его линейные размеры; он варьируется от 50 до 75 см. Сечение бруса колеблется от 5 до 8 см. Независимо от других параметров, при монтаже соблюдается следующее правило: опорой для каждого листа служат три бруса. Этого достаточно, чтобы сохранить жесткость кровли при любых нагрузках (передвижении человека или снежного покрова).
