43. Настилы и обрешетки. Конструирование и расчет

Общая информация

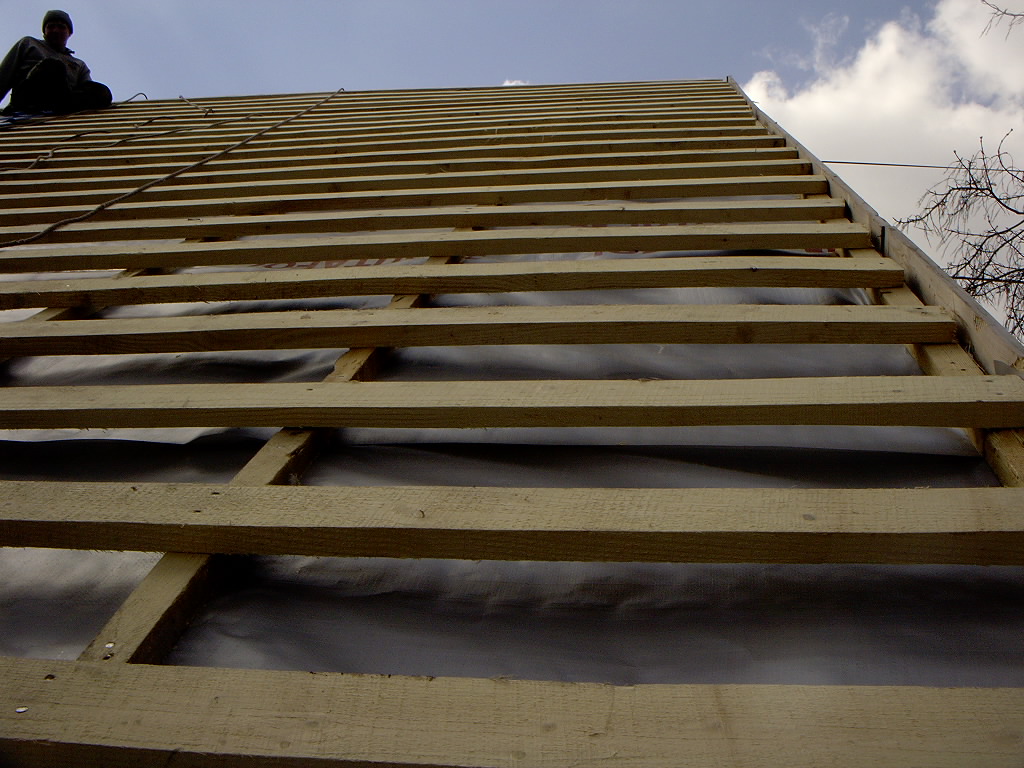

Вообще, обрешетка кровли играет очень важную роль в строительстве крыши, поэтому к процессу ее постройки следует подходить максимально ответственно и серьезно. Обрешетка крыши – дело не очень сложное, но приготовьтесь к тому, что оно займет у вас достаточно много времени. Особенно если вы решили делать все в одиночку. Главное, вам нужно знать о том, что доски всегда прибиваются вплотную по отношению друг к другу и возле самого конька. Такая система дает прекрасную возможность закрепить конек любой ширины, которая вам потребуется.

Как сделать обрешетку кровли максимально качественно, на века? Крепите все доски и брусья гвоздями, которые будут в длину, как три толщины бруса, из которого вы собираетесь делать обрешетку. Делается это для того, чтобы во время нагрузки гвоздь не вырвался из доски.

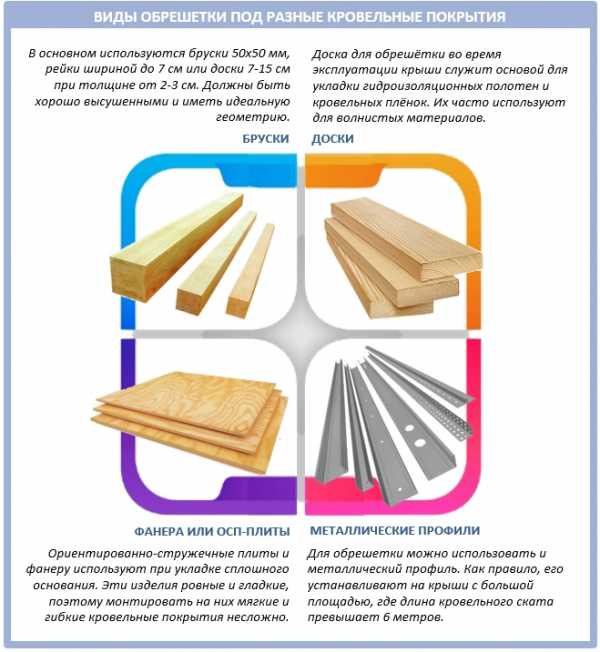

Популярные материалы для изготовления обрешетки

Прежде как сделать обрешетку, следует знать, какой материал для ее изготовления лучше выбрать, ведь каждый из них обладает своими индивидуальными техническими характеристиками. На сегодняшний день существует огромное количество вариантов, а самыми полярными среди которых являются следующие виды:

• Для создания обрешетки очень часто используется обрезная калиброванная струганная доска шириной примерно 14 см. Материал обязательно должен быть качественным и надежным. Профессиональные строители рекомендуют заготавливать его заранее;
• Устройство часто делается из деревянного бруска. Стоит отметить, что особое внимание следует уделить влажности дерева, которая не должна превышать 20 % от сухого веса. Во время рабочего процесса размеры брусков могут измениться, поэтому необходимо приобретать их с небольшим запасом;
• Обрешетки для мягкой кровли создают из подкровельного или диффузного пленочного материла. Он положительно сказывается на тепловых и гидроизоляционных показателях;
• С помощью кровельных прогонов можно не только укрепить крышу, но и повысить ее устойчивость и надежность;
• Использование фанеры способствует созданию идеально ровной и гладкой поверхности. Плюс ко всему в таком устройстве абсолютно отсутствуют трещины и щели, что положительно сказывается на герметичности.

Внимание! Обрешетка под мягкую кровлю должна создаваться только из материалов высокого качества и с оптимальными техническими параметрами, иначе можно и не мечтать о долговечной и надежной крыше.

Прогоны . Конструирование и расчет

прогоны покрытий цельного сечения выполняют из досок на ребро ,брусьев и бревен , окантованных с обеих сторон. Разрезные прогоны (рис1) более просты в изготовлении и монтаже ,но требуют большого расхода древесины. Они стыкуются на опорах , впритык, на накладках или вразбежку. В консольно-балочных(рис2) и неразрезных прогонах из спаренных досок(рис3) стыки устраивают в пролете.

Консольно-балочные прогоны являются многопролетными статически определимыми системами. Их применение целесообразно в том случае, когда временная нагрузка неподвижна и равномерно распределена по всем пролетам прогона.

Если шарниры расположить на расстоянии от опор х=0,15l(l-пролет консольно-балочного прогона), то моменты на опорах будут равны по абсолютному значению максимальным моментам в пролетах , и получаетсяравномоментное решение прогона. Если шарниры расположить на расстоянии от опор х=0,21lто получитсяравнопрогибное решение, при котором максимальные прогибы во всех пролетах, кроме крайних, будут одинаковыми.

Значения изгибающих моментов и прогибов для консольно-балочных прогонов приведены в табл.1

Если крайние пролеты равны всем остальным,т.е. l1=l,то изгибающий момент на первой промежуточной опоре будет, а прогиб прогона в крайнем пролете

При этом сечение прогона в крайних пролетах должно быть усилено.

Консольно-балочные прогоны выполняют из брусьев. По длине они соединяются в местах расположения шарниров косым прирубом(рис.4). во избежании смещений под действием случайных усилий в середине косого прируба ставят болты.

К недостаткам таких прогонов можно отнести то ,что при обычной длине лесоматериала, равной 6,5м, перекрываемый пролет невелик и не превышает 4,5м. кроме того,необходимо либо уменьшить крайние пролеты ,либо увеличить поперечное сечение прогонов в этих пролетах.

Спаренные неразрезные прогоны(рис5) состоят из двух рядов досок, поставленных на ребро и соединенных гвоздями, забиваемых конструктивно с шагом 50см(рис6).

Каждый ряд досок выполнен по схеме консольно-балочного прогона с последовательным расположением стыков, но первый ряд не имеет стыка в первом пролете, а втрой ряд досок- в последнем пролете.

Доски одного ряда соединяют по длине без косого прируба. Концы досок одного ряда прибивают гвоздями к доске другого ряда, не имеющего в данном месте стыка. Гвоздевой забой стыка должен быть рассчитан на восприятие поперечной силы. Поперечная сила , приходящаяся на один ряд досок , в тоже время, откуда

, где-расстояние от опоры до центра гвоздевого забоя, учитывая, что каждый гвоздь воспринимает одинаковое усилие, равное

расчет такого прогона производят по фо-ам

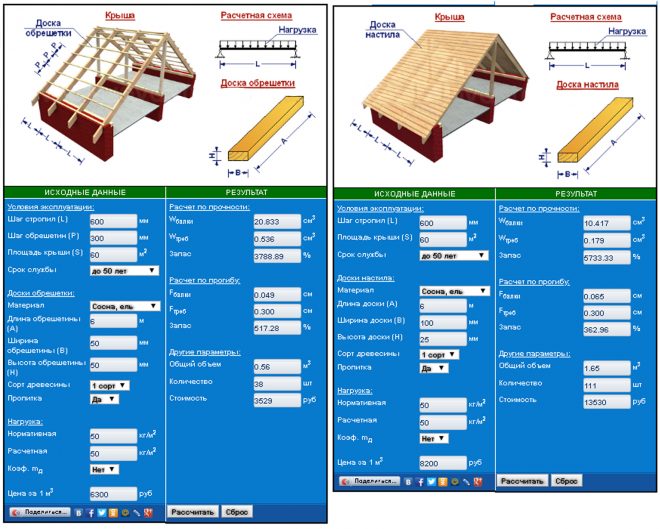

Калькулятор

Расчет конструкции

Конструкция представляет собой систему из вертикальных и горизонтальных несущих элементов, скрепленных между собой и уложенных на стропила. Она должна выдерживать свою собственную массу, а также воздействие ветра, вес облицовки и снежного покрова. Если дом стоит возле высоких деревьев, необходимо предусмотреть запас прочности — сверху может упасть тяжелая ветка. Надежность каркаса зависит от материала, из которого он изготовлен, а также от того, насколько близко друг от друга стоят опоры.

Учитываем давление снежного покрова и сила ветра

При проектировании следует учитывать климатические особенности. Толщина снежного покрова обладает большой массой и оказывает значительное давление на кровлю и стены. Чтобы правильно рассчитать эту нагрузку, можно использовать специальные таблицы, в которых указана толщина снежного покрова, характерная для определенного региона.

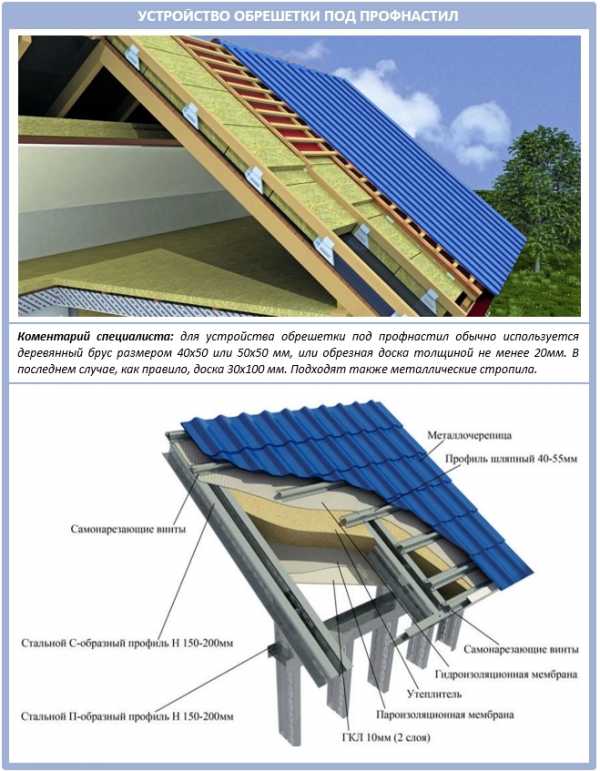

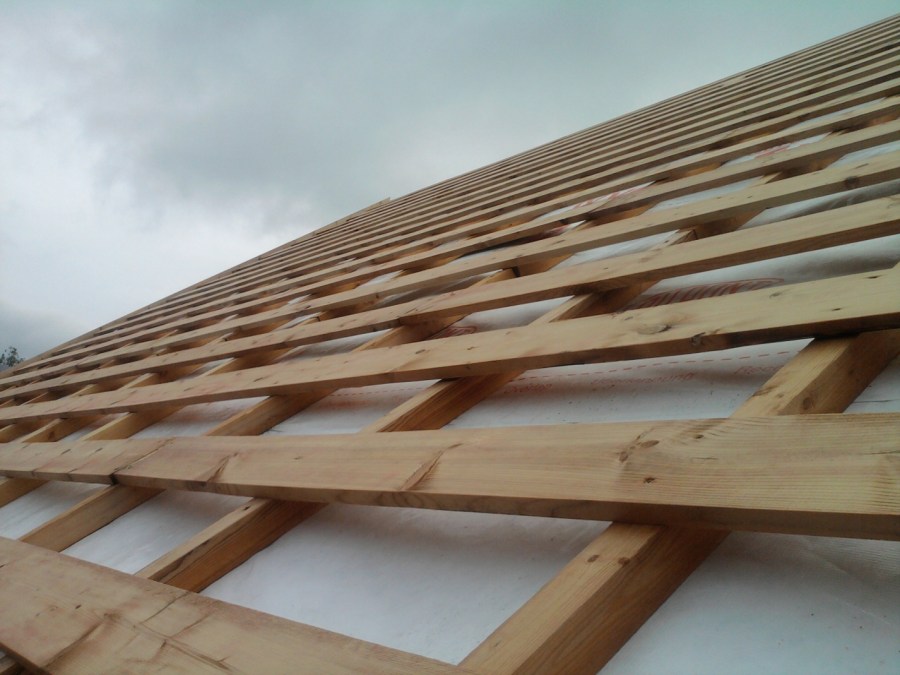

Установка обрешетки под профнастил

Обрешетка под профнастил, может быть как из деревянного бруса, так и из металлического профиля. Основное требование – она должна быть прочной и идеально ровной. Выполнить обрешетку крыши своими руками – не сложно.

1. Основная доска обрешетки устанавливается вдоль карниза. Она должна быть шире рядовых досок конструкции. В местах выпуска дымохода, люка или иных вспомогательных проемов – устанавливаются дополнительные вертикальные крепежные планки.
2. Обрешеточный брус набивается после монтажа пароизоляции и утеплителя. Предварительно производится расчет обрешетки крыши.
3. Стандартный шаг обрешетки под профнастил – ориентировочно полметра. Ширина шага варьируется в зависимости от толщины стали и размера плеча кровельного настила. Используется брус сечением 50Х50 мм и доска 50Х120 мм, обрешетка должна иметь ровную плоскость – без углублений или выступов. Не должно быть прогибов, которые могут ослабить плотность фальцев.
4. Профнастил крепится к обрешетке в нижней плоскости волны, самонарезными шурупами с пластиковой или резиновой шайбой. В местах стыковки кровельных листов внахлест, кровля фиксируется  саморезами.

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве.

Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала.

В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

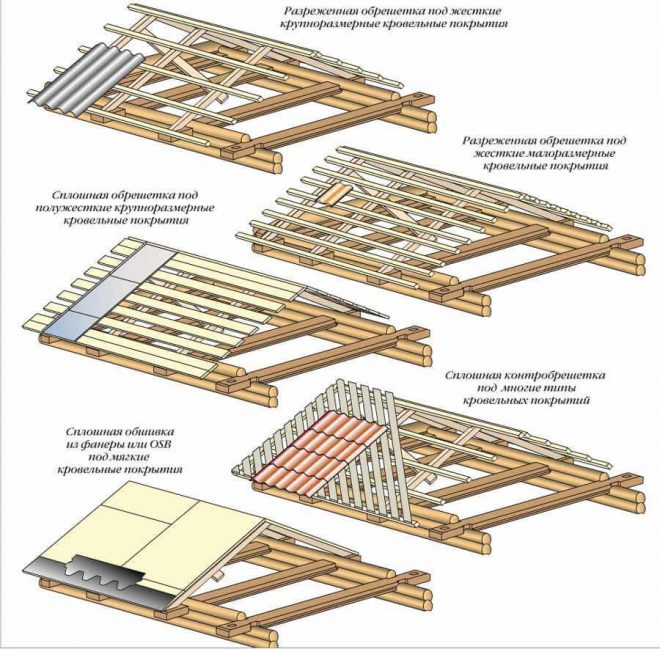

Виды оснований для настила кровельного материала

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

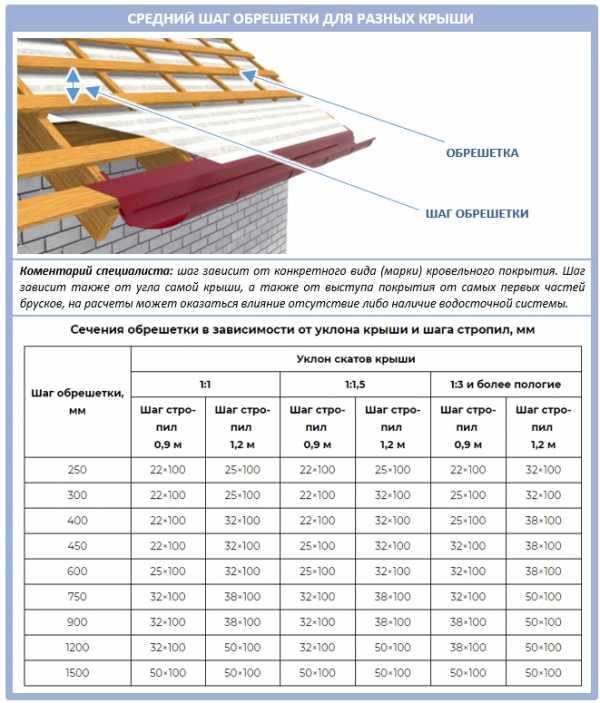

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

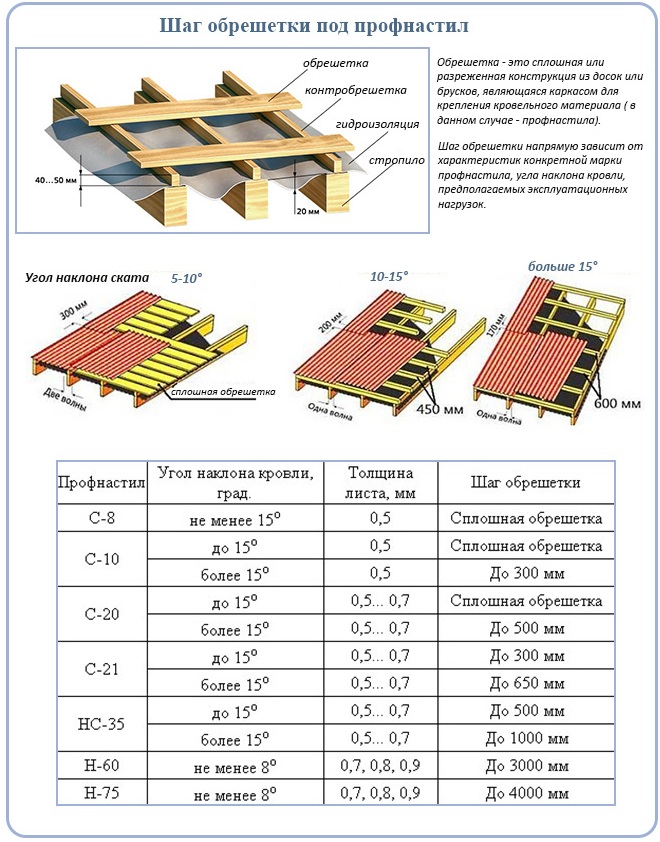

Рекомендованный шаг основания для основных марок профлистаСхема расположения реек обрешетки

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м.

При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега.

Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

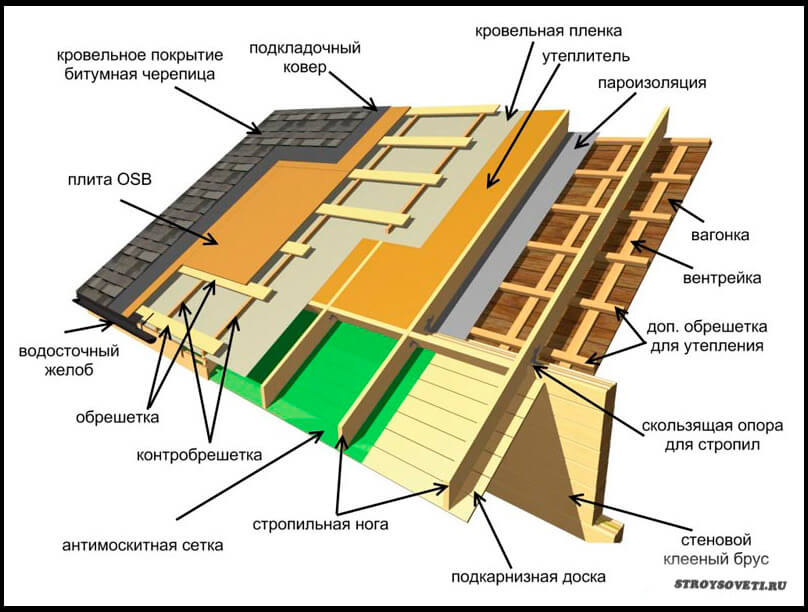

Устройство кровли из профнастила

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

-инструкция

Инструмент и другие материалы для монтажа

Когда установка обрешетки под металлочерепицу будет выполняться самостоятельно, без необходимого инструмента, справиться с ней будет проблематично. Обязательно понадобится:

1. ножовка, электролобзик или пила для нарезания пиломатериалов;
2. молоток для забивания гвоздей; киянка (резиновый молоток);
3. шуруповет;
4. электронный измерительный прибор или рулетка;
5. строительный уровень;
6. степлер для крепления скоб при монтаже тепло- и пароизоляции.

Для нанесения разметки можно использовать красящий шнур или обычный карандаш, а для удобства рекомендуется заранее изготовить шаблон с размерами шага.

Кроме закупки пиломатериалов, для монтажа обрешетки под металлочерепицу необходимо приобрести гвозди, саморезы и другие крепежные материалы в необходимом количестве, скобы для степлера, герметики для обработки проблемных стыков, также заранее следует подумать и о креплениях под желоба, водосточные трубы и другие элементы кровли.

Закупить придется и специальные средства: антисептики и антипирены, для обработки досок и/или бруса (если купленный пиломатериал не прошел соответствующую пропитку на производстве или сушку до 6%).

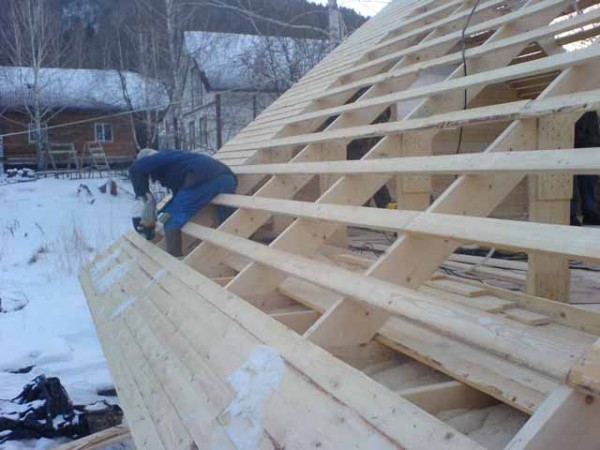

Установка своими руками

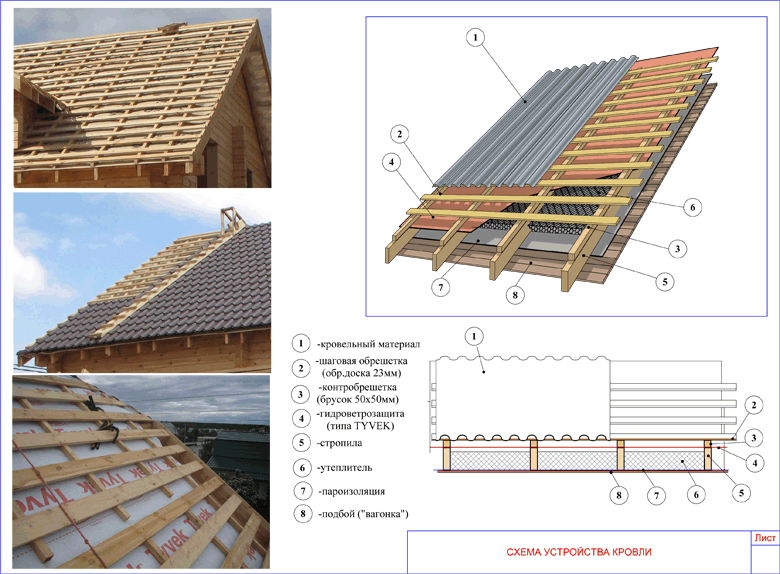

Схема обрешетки

Если вы решили изготовить конструкцию самостоятельно, то к этому этапу нужно отнестись очень ответственно. Одному такое дело не осилить, поэтому нужно определиться с помощниками. С обрешеткой небольшого строения или частного дома можно вполне справиться вдвоем. После того как помощник найден, наступает самый ответственный этап подготовки.

От этого этапа зависит насколько быстро и качественно пройдет монтаж.

Для начала, нужно определиться с формой крыши. Если это частный дом, то лучшим решением будет изготовление эскизного проекта, где профессиональный архитектор выполнит чертеж вашего будущего дома. Если строение – это хозяйственная постройка, то в этом случае будет достаточно просто рисунка в масштабе.

Далее, нужно подготовить все необходимые материалы и инструменты для работы. С инструментами все достаточно просто.

Вам понадобятся:

• молоток;
• аккумуляторная или работающая от сети дрель;
• удлинитель;
• шуруповерт;
• плоскогубцы;
• ножовка по дереву, бензиновая или электрическая пила;
• отрезная машинка по металлу;
• металлический метр;
• рулетка;
• карандаш для разметки;
• уровень;
• рубанок;
• стамеска;
• клепальник;

Количество и вид материалов, которые вам понадобятся, зависит от произведенного расчета вида, размера и шага обрешетки.

Приведем пример.

Предположим, что крыша строения выполняется в виде двускатной, с углом наклона в 13 градусов, из типового профнастила толщиной 0,5 мм и волной более 21 градуса.

В этом случае из материалов понадобятся:

• пароизоляционная пленка;
• брус с сечением 50 мм;
• обрезная доска с толщиной 30 мм;
• гвозди;
• саморезы по дереву;
• резиновые шайбы;
• заклепки;

Количество материалов будет зависеть от общей площади крыши и выступающих частей конструкции. В нашем случае, расчет делается исходя из того, что пролеты между брусом должны быть выполнены с шагом в 600 мм.

После всех произведенных расчетов и подготовки, можно приступать непосредственно к самим работам:

1. Разметка. На этом этапе делается разметка расположения всего бруса на стропилах. Делается это с помощью рулетки, металлического метра и разметочного карандаша. Этап очень важный. От того, насколько качественно будет произведена разметка – будет зависеть и быстрота сборки обрешетки, и качество выполненных работ. На этом этапе проверяются все места крепления бруса. В этих местах не должно быть выбоин, неровностей. Если такие будут обнаружены, то их нужно устранить с помощью рубанка, стамески или реек необходимой толщины. Очень важно, чтобы на этапе разметки были продуманы места крепления стыков пиломатериалов. Такие стыки должны приходиться исключительно на стропила, а не висеть в воздухе. Заключительный брус укладывается таким образом, чтобы его край не свисал с крыши и позволил закрепить ветровую доску в один уровень с финальным листом профнастила.
2. После произведённой разметки, на слой утеплителя крыши укладывается пароизоляционная пленка и можно приступать к монтажу брусьев. Первый брус укладывается от конька крыши и далее вниз по скату крыши. Каждый закрепленный брус выравнивается по уровню. При изготовлении конструкции под выступающие части крыши, такие как, например – дымовая труба, обрешётка изготавливается с дополнительными вертикальными и горизонтальными опорами, чтобы обеспечить её устойчивость и надежность.
3. По всему периметру конструкции крепятся ветровые доски. Они служат защитой от поддувания ветра под кровлю и обрешётку. Крепятся с небольшим припуском вверх над основным брусом, на высоту профиля.

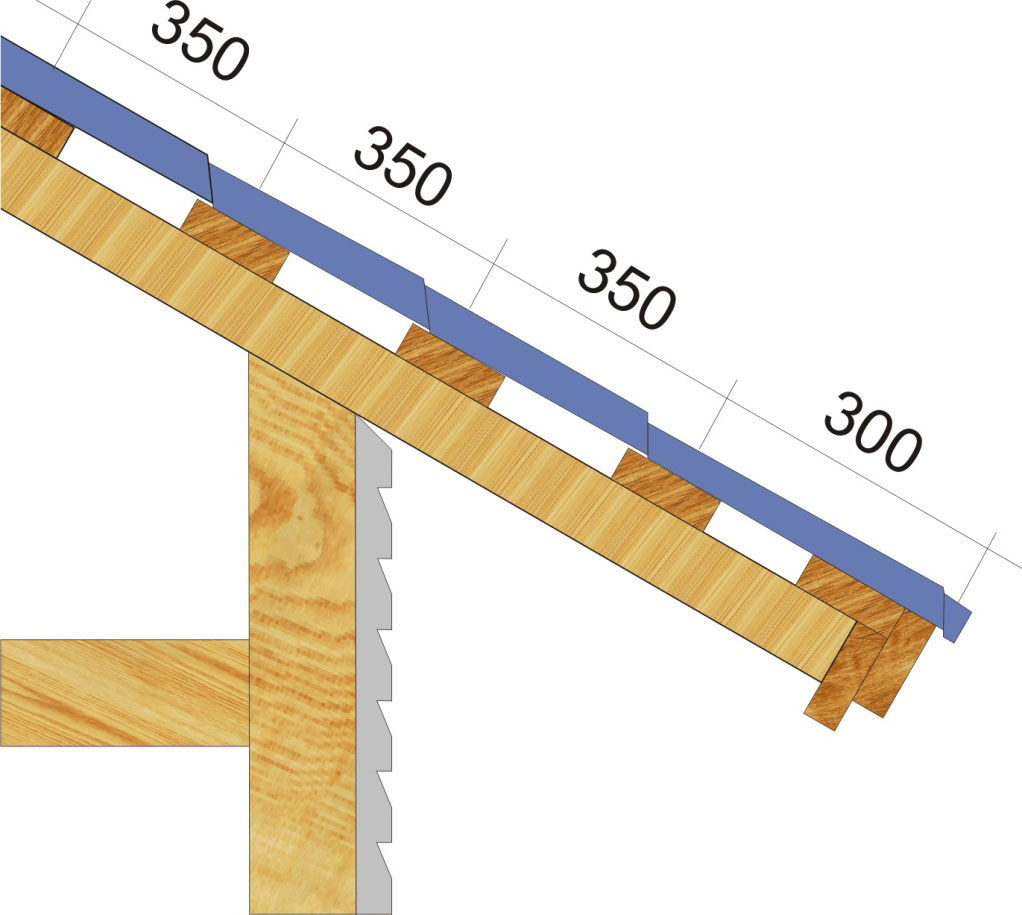

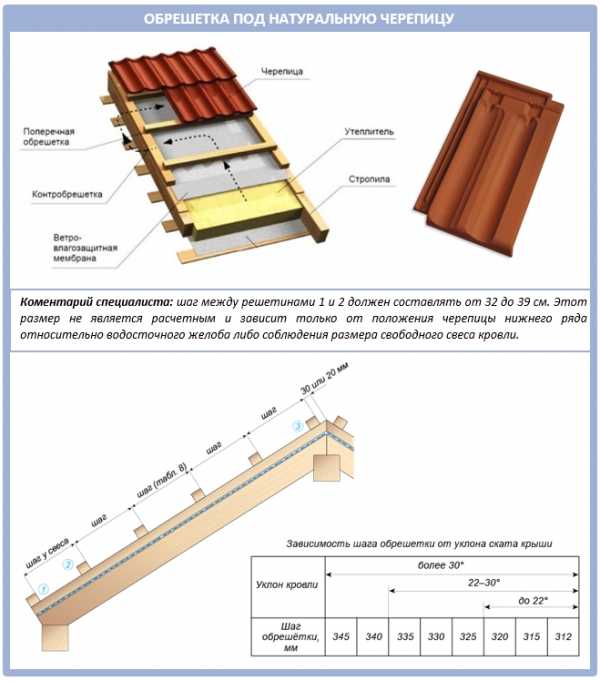

Определение шага обрешётки

На шаг обрешётки под металлочерепицу прямо влияет вид кровельных элементов. Данный показатель отличается у продукции от разных производителей. Один из популярных кровельных материалов – это металлочерепица Монтеррей. Профиль имеет вид набегающей волны.

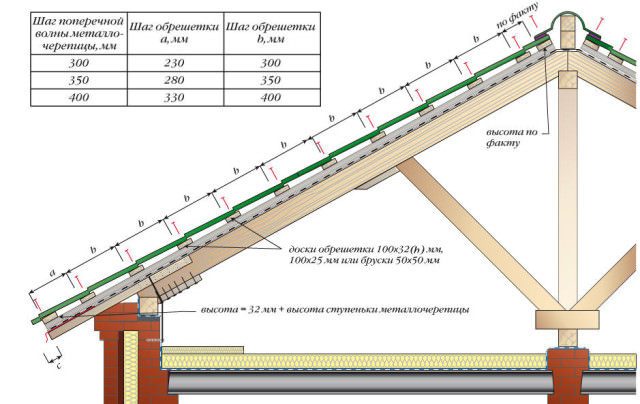

Расстояние между обрешеткой для разных видов металлочерепицы (Монтеррей, Каскад, Камея, Испанская Дюна, Finnera, Kvinta, Classic) составляет 350 мм. При этом шаг между первой (крайней) и второй доской равен 280-300 мм. Уменьшение начального шага вызвано выпуском кровельного листа за пределы обрешётки крыши примерно на 50 мм для удобства подведения водосточной системы. Эта цифра применима для большинства разновидностей кровли, независимо от ширины между рейками.

Шаг монтируемой обрешётки может быть равен 400 мм. Небольшое увеличение промежутка также гарантирует надежность конструкции. Такой размер обрешетки металлочерепицы применим для следующих видов:

• Макси;

• МаксиКаскад;

• Андалузия;

• Джокер.

Увеличивать стандартный шаг нельзя. Это может привести к деформации кровли под действием нагрузки.

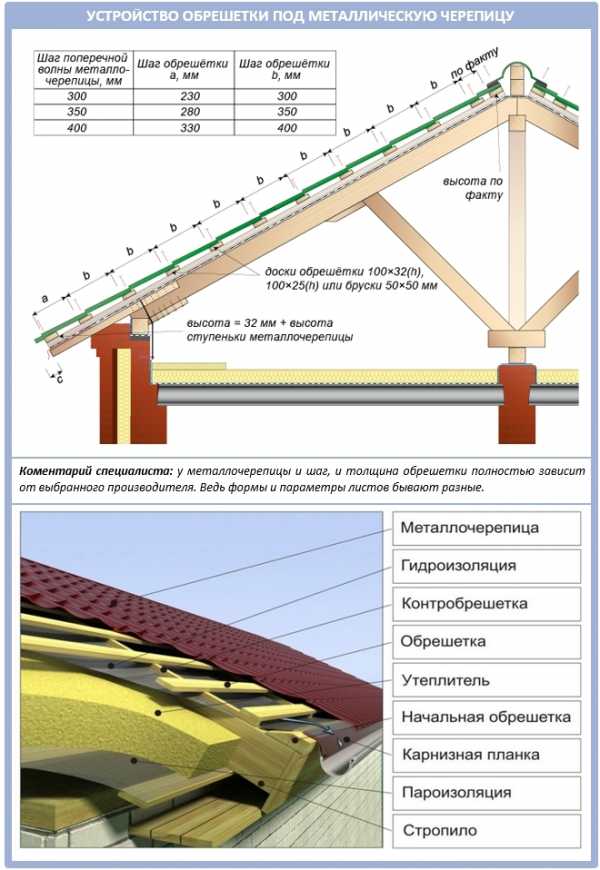

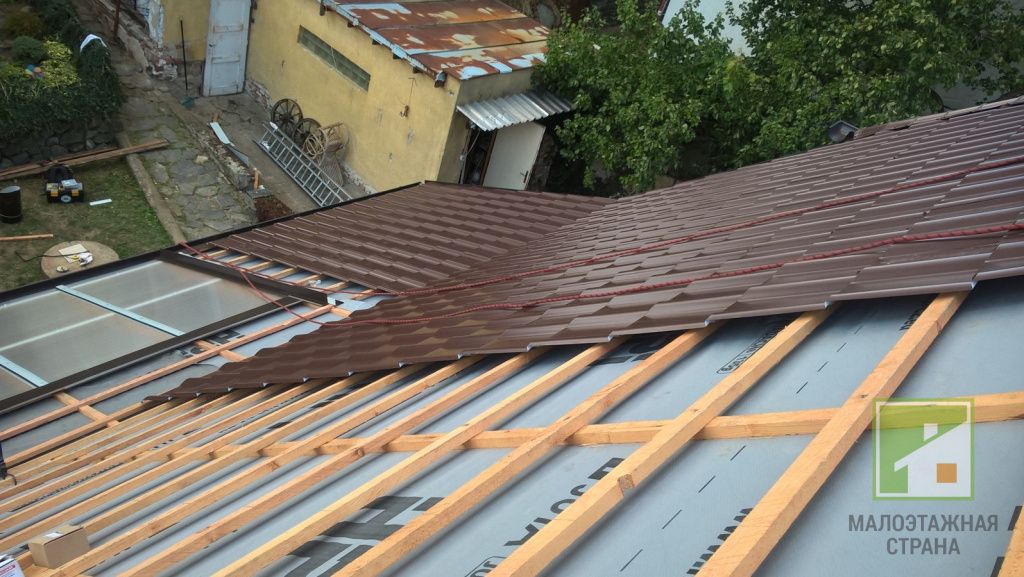

Закрепление обрешетки в случае использования металлочерепицы

При сплошной обрешетке доски обычно укладывают на стропила параллельно коньку.

В случае, если в качестве материала для кровли используется металлочерепица, обрешетка должна крепиться гвоздями, которые должны быть вдвое длиннее толщины доски либо бруса, который прибивается. Здесь необходимо выполнить расчет.

Чаще всего их диаметр составляет 3-3,5 мм, потому как большие размеры приведут к раскалыванию доски.

Обрешетка крепится двумя гвоздями к каждому стропилу.

Расчет говорит о том, что крепление двумя гвоздями является обязательным требованием.

Шаг обрешетки определяет металлочерепица. Следует помнить, что расчет был произведен выше.

Главным недостатком подобного варианта является то, что может резко увеличиться количество соединений на саморезах, в связи с чем сначала нужно сделать расчет. Гвозди при этом забивать можно гораздо быстрее, и не понадобятся значительные усилия.

Несмотря на то, какой вариант будет выбран, всегда необходимо помнить, что от того, насколько правильно будет сделана обрешетка для крыши под металлочерепицу и произведен расчет, будет зависеть и служба покрытия.

Дополнительные требования

Не маловажное значение имеет расположение годовых колец в поперечном срезе пиломатериала. Они должны быть ориентированы таким образом, чтобы предполагаемая хорда опиралась на стропильную ногу (рис. 4), поскольку в этой области конструкции, элементы должны работать на сжатие.

При использовании влажной древесины, концы обрезных или зашпунтованных досок закрепляют с каждой стороны двумя саморезами. Эти приемы позволяют уменьшить риск искривления древесины при высыхании (рис.4).

Еще одно правило, на которое стоит обратить внимание. Независимо от того какой тип обрешетки выбран для основной части крыши, участки, где запланирован вывод труб, слуховых окон и т.п., для удобства монтажа кровельного покрытия обрамляются только сплошной обрешеткой. Это не только упростит задачу крепления элементов конструкции, но и обеспечит надежную защиту от попадания влаги в местах примыкания.

Рис.5

Если принять во внимание конструкцию крыши в целом, то к системе обрешетки можно отнести и контр рейку. Она обычно предшествует основной обрешетки и служит для фиксации гидроизоляционного слоя и созданию воздушного пространства между утеплителем и кровельным материалом. Контр рейка имеет сечение

размером 25 х 50 мм (рис. 5) и располагается поверх гидроизоляции, вдоль ребер стропильных ног. Перпендикулярно направлению контр рейки набивается основная обрешетка.

Очень важно при монтаже обрешетки выдерживать расчетные размеры, особенно это касается оснований под штучный материал. Любое не соответствие или ошибки могут привести к тому, что при укладке кровельного материала будет нарушена схема крепления, а это не лучшим образом отразится на сроках эксплуатации всей крыши.

По завершению работ по установке обрешетки можно переходить к этапу обустройства ендовы, системы вентиляции и водоотведения и собственно самого кровельного материала.

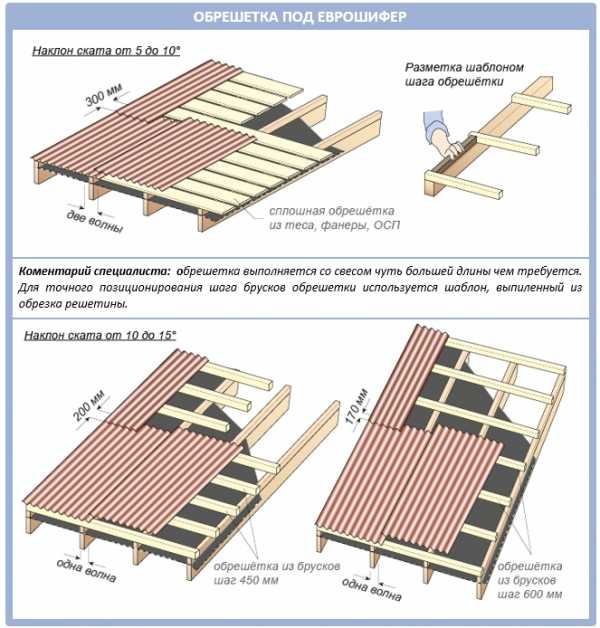

Обрешетка под шифер – выбор шага и сечения реек

Несмотря на широких ассортимент современных кровельных материалов, крыши из шифера остаются вполне востребованным конструктивным решением, используемым для перекрытия хозяйственных или производственных построек, а также садовых домов. Монтаж этого недорого покрытия для односкатной или двухскатной кровли вполне можно выполнить своими руками, если знать, как устроена обрешетка под шифер. В этой статье мы расскажем, из чего состоит основание для настила асбестоцементных листов, как правильно выбрать размеры реек и расстояние между ними, чтобы получить прочную и долговечную конструкцию.

Устройство и виды

Монтаж односкатной или двухскатной шиферной крыши начинается с организации обрешетки, прочного, ровного основания, на который фиксируется кровельный материал. Она представляет собой настил из досок, выполняющий 2 задачи: равномерное распределение веса финишного покрытия между стропилами и поддержка асбестоцементных листов. Различают 2 вида оснований:

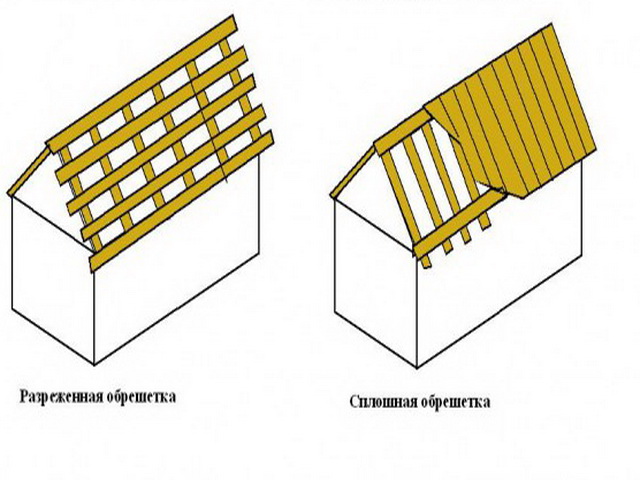

• Сплошное. Монтаж сплошной обрешетки под шифер выполняют только для односкатной крыши с маленьким углом наклона ската. Для ее изготовления используются обработанные доски или влагостойкая фанера, уложенные сплошным слоем.
• Разреженная. Разреженная обрешетка нужно делать из обрезной или необрезной доски. Для этого бруски, толщина которых составляет не менее 25 мм, укладывают перпендикулярно стропилам. Расстояние между досками – это шаг обрешетки, он зависит от веса материала и уклона ската.

Устройство кровельного пирога для настила шифера

Важно! Если для устройства односкатной или двускатной крыши своими руками применяется плоский или волновой шифер с усиленным профилем, размеры которого больше обычного чтобы сделать основание, используют бруски 50х50 мм или доски сечением не менее 40 мм.

Требования к материалу

Обрешётка под шифер – важный элемент кровельного пирога односкатной или двухскатной крыши, с которого начинается настил финишного покрытия. От прочности и несущей способности основания, на которое укладывают асбестоцементные листы зависит долговечность, надежность крыши. Потому делать обрешетку рекомендуется из материала, соответствующего следующим требованиям:

1. Влажность древесины, из которой выполняется монтаж основания для укладки шиферных листов, не должен превышать 12 градусов. Сухое дерево меньше подвержено гниению и короблению.
2. Рекомендуется делать монтаж обрешетки из древесины твердых пород. Лучше изготавливать ее из доски хвойных деревьев (ели, сосны, лиственницы).
3. Древесина, из которой изготавливают каркас для односкатной или двухскатной крыши, обязательно обрабатывается антисептическими препаратами, предотвращающими гниение в условиях повышенной влажности.

Различия обрешетки под шифер и металлочерепицу

Учтите, если здание имеет повышенный риск возникновения возгораний, доски, используемые для монтажа каркаса своими руками, также необходимо пропитать антипиреном, который блокирует распространение огня.

Выбор сечения

Плоский и волновой – достаточно тяжелый кровельный материал, вес каждого листа которого может превышать 25 кг, поэтому он оказывает на стропила интенсивное давление. Чтобы равномерно распределить нагрузку от этого покрытия, необходимо сделать прочную обрешетку. На сечение ее элементов оказывает влияние шаг между стропилами, размер асбестоцементных листов и уклон крыши. Опытные мастера рекомендуют следовать следующим рекомендациям:

• Монтаж обрешетки для настила шиферных листов стандартного размера выполняют с помощью бруса сечением 5х5 см или обрезной доски толщиной 25 мм.
• Для обрешетки под шифер с усиленным профилем, длина которого больше, чем у обычного, применяют бруски сеченым 7х7 см или обрезную доску толщиной 4 мм.

Обратите внимание! Для настила шифера практически всегда используется разреженная обрешетка, шаг которой составляет 50-60 см. Организовывать сплошное основание с использованием влагостойкой фанеры или ОСП целесообразно только в тех случаях, когда кровля имеет очень маленький уклон, или регион строительства характеризуется интенсивными осадками.

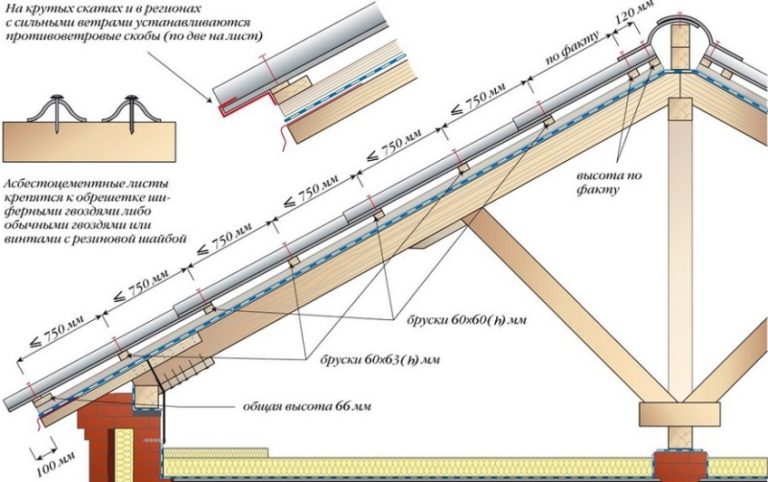

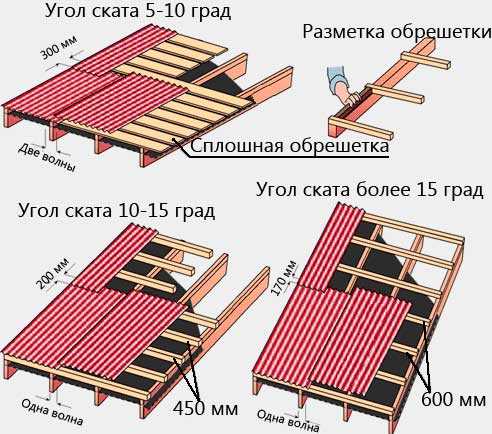

Схема обрешетки под шифер

Выбор шага

Устройство обрешетки под шифер определяется нагрузками, которым она будет подвергаться в процессе эксплуатации. Чтобы правильно определить сечение и шаг между ее элементами, необходимо выполнить расчет, учитывающий вес материала, уклон кровли, расстояние между стропилами и климатическую зону. Чтобы сделать надежную конструкцию, обладающую высокой несущей способностью, необходимо учитывать рекомендации производителей:

1. Шаг между брусками разреженной обрешетки под волновой или плоский шифер стандартного размера должен составлять 50-60 см.
2. Шаг между брусками разреженной обрешетки под шифер с усиленным профилем должен составлять 75-80 см.

Важно! Элементы обрешетки располагают с таким расчетом, чтобы каждый лист имел хотя бы 3 точки опоры: одну посредине листа и 2 по краям. Монтаж такой конструкции позволяет минимизировать внутреннее напряжение материала и предотвратить деформации.

Влияние угла наклона на конструкцию

-инструкция

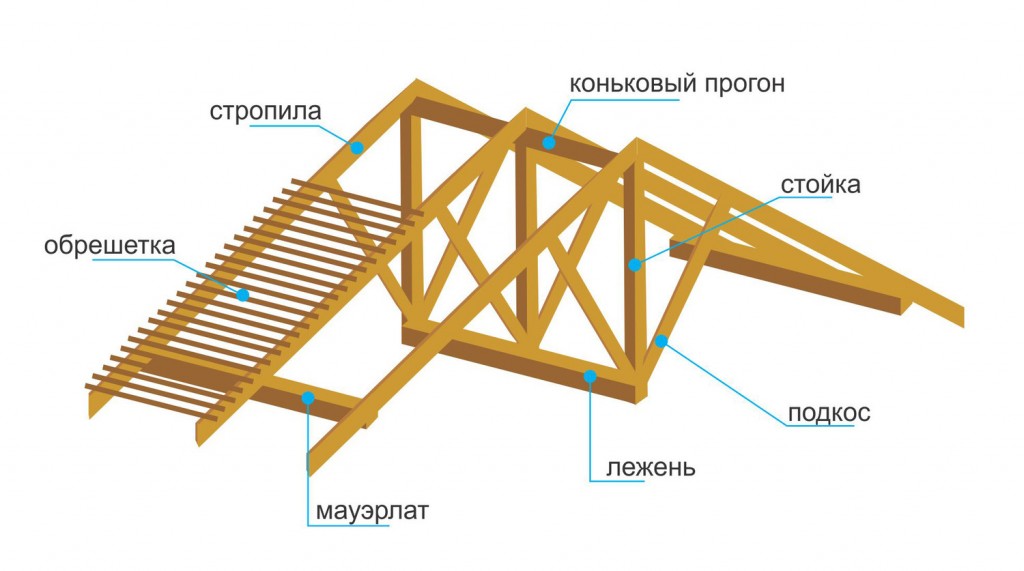

Функции стропил

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

1. Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
2. Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
3. Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться. Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

Расстояние между стропилами для различных видов крыш и материалов

О важности крыши для любого строения спорить бессмысленно. Недаром за всю историю человечества было изобретено более десятка различных видов кровель от простых до достаточно сложных в проектировании и строительстве. Важным элементом при планировании возведения крыши является шаг между стропилами – прочными брусками, являющимися основой конструкции. Об этом и пойдет речь в данной статье.

Расстояние между основой кровельных скатов не является постоянной величиной и зависит от следующих составляющих:

• вида кровли;
• угла наклона ската;
• вида предполагаемого к установке кровельного материала;
• размеров сечения стропил.

Прежде чем приступать к процессу возведения верхней конструкции дома следует выполнить расчет, определив оптимальное, расстояние между стропилами.

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

ВАЖНО!

Важно не забыть, что кроме самих стропил, нужно будет приобрести ригеля для их крепления. На каждую пару стропил используется один ригель. Также необходимо будет купить распорки. Если пролеты более 7-9 метров, дополнительно к стропилам нужно будет установить подкосы и бабки.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

Устройство стропильной системы

Стропильная система вальмовой крыши

Наиболее сложной в строительстве считается стропильная система вальмовой крыши. Данный вид называют четырехскатной, так как кровля образуется не только боковыми, но и дополнительными торцевыми скатами, где установка стропил осуществляется не на конек, а на угловые тетивы. Это предъявляет особые требования к организации кровельного каркаса.

Под вальмовой крышей мансарду устраивают не часто. Это связано с небольшим углом наклона стропил и кровли в целом. В случае увеличения угла скатов к горизонту, расстояние между стропилами увеличивают, при уменьшении — наоборот. Дополнительным аспектом расчета служит и используемый кровельный материал.

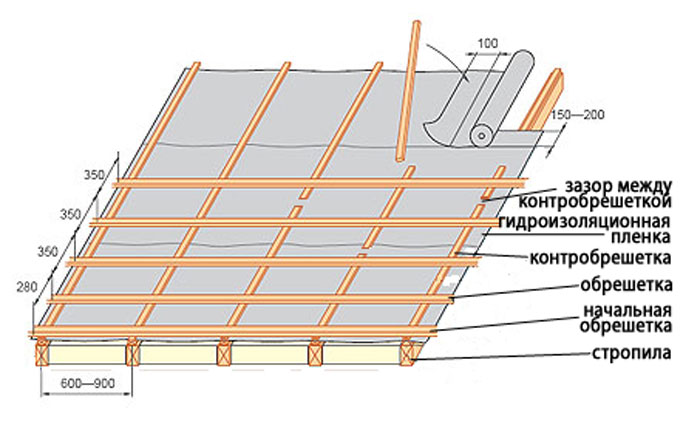

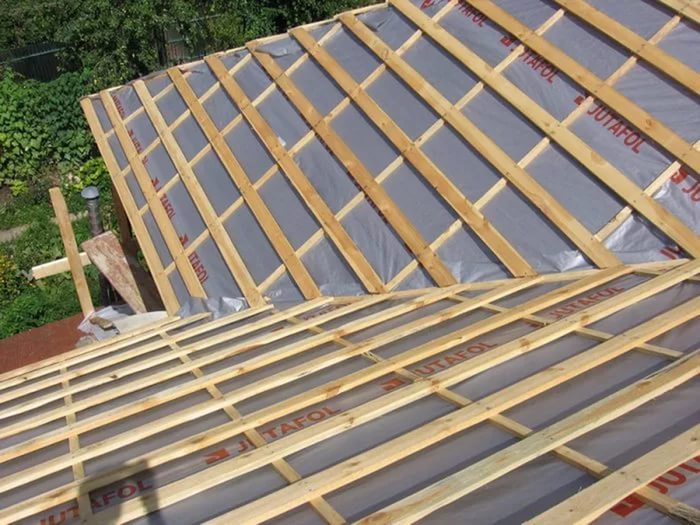

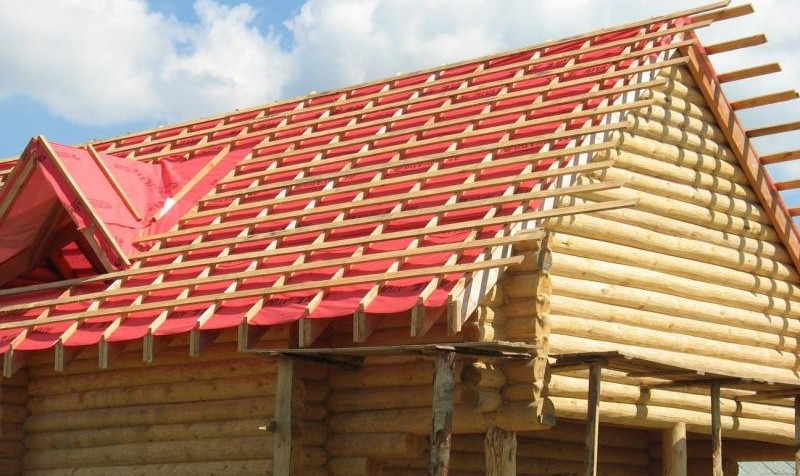

Установка контробрешетки

По конструкции такая разновидность обрешетки во многом напоминает традиционный каркас, сформированный рейками или досками. Принципиальное ее отличие заключается в дополнительном усилении системы за счет изоляции рубероидом. Уже отмечалось, что конструкция должна предусматривать наличие утеплителя и паронепроницаемой мембраны. Но в данном случае функция защитных подкровельных барьеров усиливается. То есть сначала укладывается рубероид или другой материал с аналогичными свойствами, а затем установка обрешетки на стропила поверх изоляционного настила. Конфигурация расположения элементов может быть и разреженной, и сплошной. Главное – обеспечить достаточное пространство под кровлей для исключения образования конденсата. Особенно это важно при фиксации деревянных реек, на которые разрушающе действует скапливающаяся влага.
