Монтаж водосточной системы своими руками

Системы водостока могут различаться по способу монтажа и применяемому материалу. В первом случае сооружение для отведения воды классифицируется как самодельное и промышленное, а во втором – как пластиковое и металлическое.

Самодельный водосток

Самостоятельное решение вопроса по обустройству дождевой канализации несет определенные преимущества. Такая система может получиться не только красивой, но и оригинальной. Вам доступна реализация практически любой фантазии в плане создания конструкции по защите вашего дома от воды. При этом стоит учитывать некоторые нюансы.

Самодельная система требует существенных затрат и регулярного обслуживания, так как ее обустройство обычно осуществляется с помощью оцинковки, которая довольно быстро начинает прогнивать. Кроме того, необходимо принимать во внимание определенную сложность стыковки некоторых элементов.

Мы постарались учесть частые ошибки мастеров и ниже привели правила монтажа.

Фабричный водосток

Покупка заводской системы дождевой канализации избавит вас от многих проблем несоответствия стандартам и параметрам. Приобретая те или иные элементы водостока одного изготовителя, можно не волноваться, что они не подойдут друг к другу, так как фабрика отличается выпуском стандартизированной продукции.

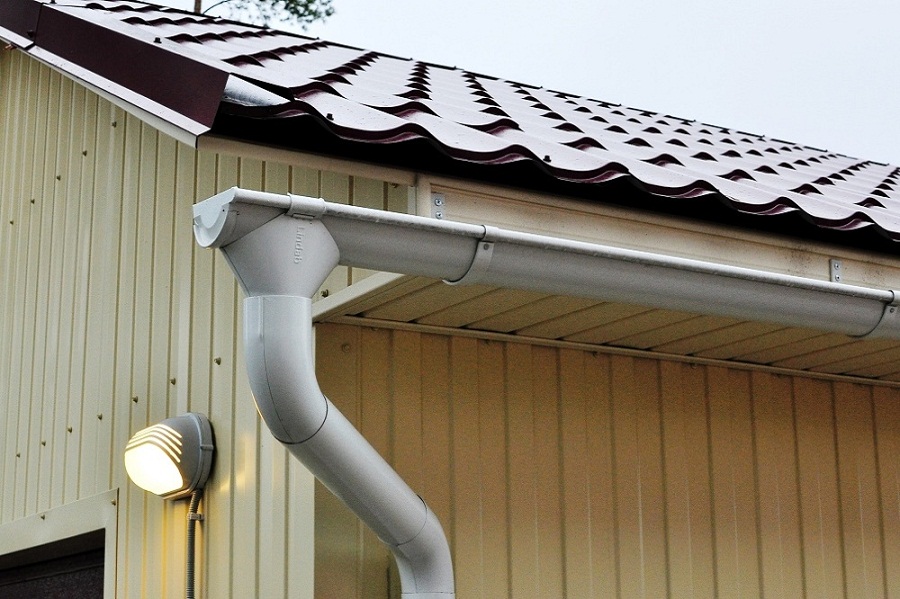

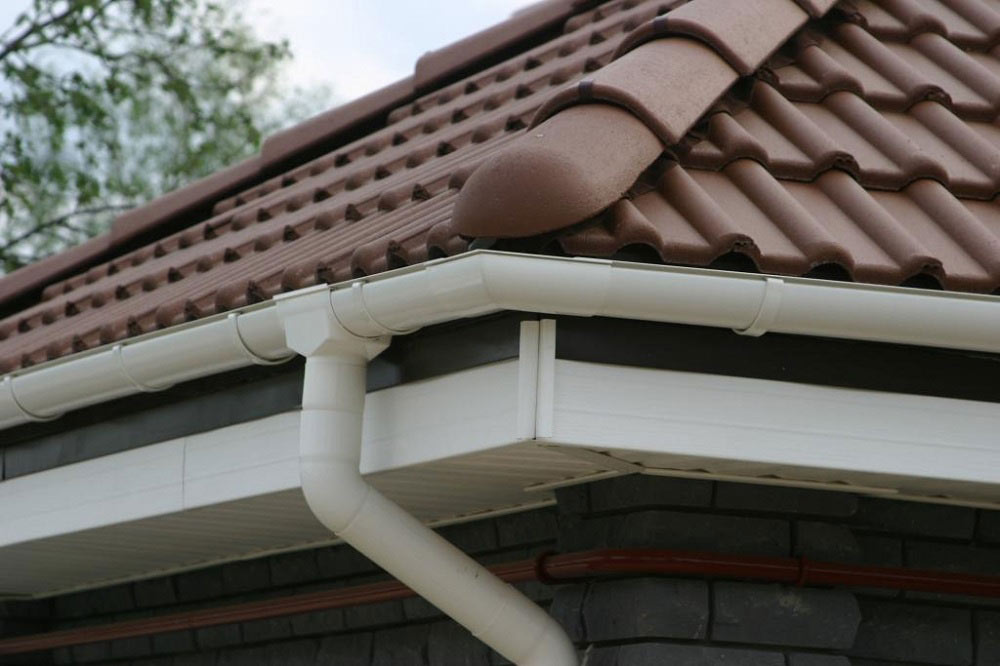

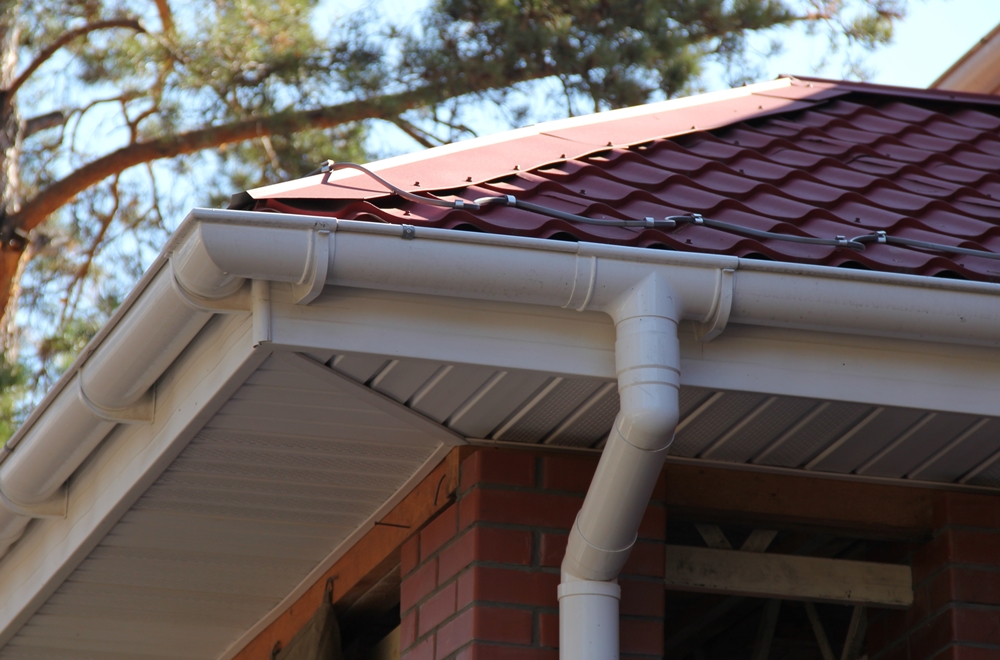

Пластиковый водосток

Системы на основе пластика бывают клеевыми, что предполагает монтаж ливневой канализации с помощью клея, и бесклеевыми, собираемыми за счет использования уплотнительных резинок. Независимо от выбора способа установки, пластиковые водостоки отличаются следующими преимуществами:

• устойчивость к воздействию ультрафиолета;
• отсутствие коррозии;
• прочность;
• небольшой вес;
• широкий диапазон рабочих температур – от -40 °C до +70 °C;
• возможность создания водостока любой конфигурации, что обусловливается богатым ассортиментом комплектующих;
• отсутствие необходимости регулярного ухода;
• легкость монтажа;
• разнообразие цветовых решений.

Вместе с тем пластик отличается и определенным количеством недостатков, включая следующее:

• слабая устойчивость к механическому воздействию, что исключает возможность установки пластикового сооружения на высотных домах;
• регулярная смена резиновых уплотнителей, которая может проводиться исключительно путем разборки проблемного участка и обратной сборки после устранения неисправности;
• отсутствие возможности восстановить тот или иной разрушенный инструмент, что характеризует такие системы как недостаточно ремонтопригодные;
• существенное линейное расширение пластиковых элементов.

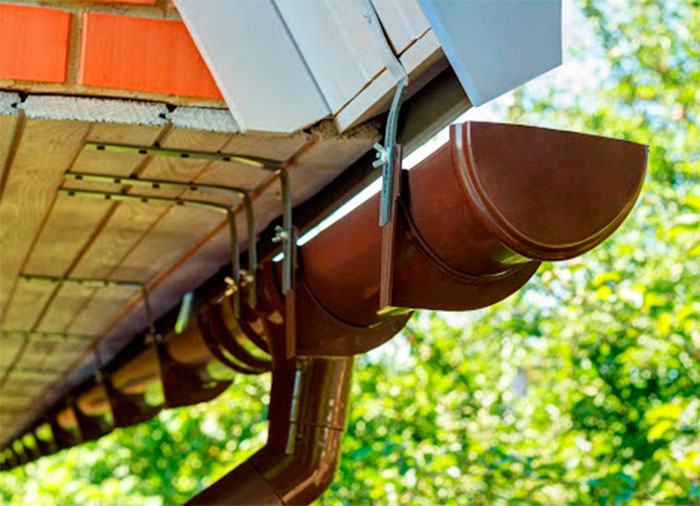

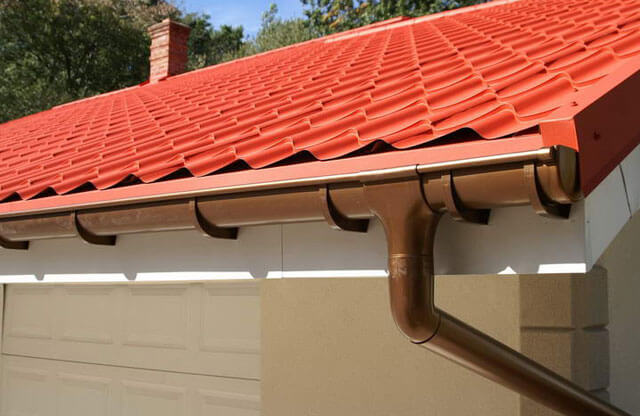

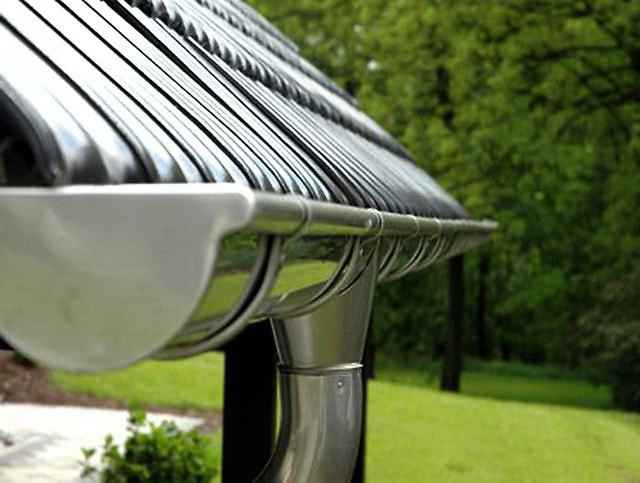

Металлический водосток

Ливневые канализации из металла отличаются друг от друга тем, что они могут быть оцинкованными, медными и с цинковым слоем, дополненным полимерным покрытием. Выбор конкретной разновидности конструкции основывается на таких характеристиках, как цена и срок эксплуатации. В любом случае металлические водостоки хороши тем, что они:

• прочны;
• надежны;
• устойчивы к воздействиям внешней среды, например, нагрузкам, вызванным скоплением большого количества снега;
• не подвержены влиянию высоких температур, источником которых может быть горение;
• сохраняют размеры при эксплуатации;
• способны обеспечивать свою функциональность при температуре от -60 °C до +130 °C.

К минусам таких систем относят:

• значительный вес конструкции водостока в целом;
• небольшое количество комплектующих, что затрудняет монтаж таких систем на крышах, имеющих отличные от 90 градусов углы;
• сложность установки;
• высокую цену;
• небольшой выбор цветов;
• подверженность коррозии (кроме систем из меди);

Определить, какой водосток лучше, довольно сложно, так как многое зависит от различных факторов, например, условий эксплуатации. В то же время необходимо понимать, что основное значение имеет не стоимость конструкции, а его соответствие параметрам качества.

Как рассчитать необходимые материалы

• Надёжность;
• Привлекательный внешний вид;
• Долговечность;
• Доступность по цене.

1. Оцинкованная сталь. Относительно дешевый вариант из-за чего часть используется при строительстве коммунальными службами. Легко деформируется при чистке от льда.
2. Сталь с полимерной защитой. Рекомендуется для использования в домах, крыша, которых изготовлена из металочерепицы. Можно выбрать цвет водостока, устойчив к воздействии холодов. Из недостатков слишком шумный.
3. Покрашенная сталь. Наименее практичный вариант. Требует постоянного обновления краски. При использовании с мягкой кровлей быстро смывается защита, что приводит к разрушению стали.
4. Термостойкий пластик.  Такой самодельный водосток наиболее прост в установке. Он прочен, устойчив к воздействию коррозии и солнечных лучей. Отлично поглощает шум.
5. Медный водосток. Лучшая водосточная система с точки зрения практичности и эстетического вида. Ее главный минус — это дороговизна. Из-за своей цены она доступна не всем.

Виды систем

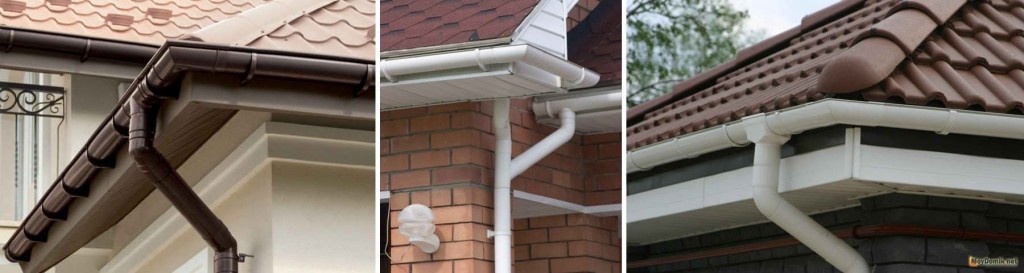

Пластиковые водостоки могут быть круглыми или прямоугольными в сечении. Классическим считается первый вариант. Прямоугольные конструкции стоят меньше, они часто используются для маскировки невыразительных углов или подчеркивания архитектурного стиля «хай-тек».

Диаметр водосточных труб определяется площадью крыши, на которой они будут устанавливаться:

• Для кровли площадью меньше 50 м² подойдут трубы диаметром 75 мм и желоба шириной 100 мм.
• Для крыши площадью 50−100 м² выбираются трубы 87-миллиметрового диаметра и желоба 125-миллиметровой ширины.
• Кровле площадью больше 100 м² нужны трубы от 100 мм диаметром и желоба шириной от 150 мм.

Как устроена водосточная система – отводим стоки организованно

Принцип работы водосточной системы достаточно прост – по периметру кровли располагаются желоба (водоприемники), в которые попадает дождевая вода, стекающая со скатов. Так как желоба устанавливаются под небольшим уклоном, вода по ним стекает в воронки, соединенные с водостоками. Последние отводят воду на отмостку или в ливневую канализацию. Как правило, водосточные трубы устанавливают по углам дома. Если скаты большие и расположены под острым углом, чтобы предотвратить перелив воды через бортики желобов, устанавливают дополнительные водосточные трубы.

Описанная водосточная система годится только для скатных крыш. Если же крыша плоская, монтировать вокруг нее водоприемники не имеет смысла, поэтому применяется внутренний водосток. Принцип его работы заключается в том, что вода, скопившаяся на плоской крыше, попадает в воронку, подключенную к водосточному стояку. Для этого крыша выполняется с небольшим уклоном к воронке. Водосточный стояк, соответственно, расположен внутри здания и выполнен с теми же требованиями, что и обычный канализационный стояк. В некоторых старых многоквартирных домах водосток объединен с канализацией.

Водосточная система крыши Рекомендуем

• Обогрев кровли, водостоков, желобов при помощи греющего кабеля
• Дверь в баню своими руками – пошаговое изготовление и установка
• Нормы строительства частного дома от соседей – что следует знать, чтобы избежать конфликта

Виды водостоков

В первую очередь стоит разобраться в разновидностях водосточных конструкций. Водостоки для крыши классифицируются по нескольким основным параметрам, а именно:

• материал изготовления;
• форма сечения;
• размеры.

В зависимости от материала изготовления выделяют 2 группы водостоков:

• металлические;
• пластмассовые.

Форма этих изделий — важный параметр, который влияет на пропускную способность системы в целом. Наиболее функциональными в этом смысле являются круглые водоотводы. Квадратный водоотвод используется гораздо реже и отличается более презентабельным внешним видом.

Обратите внимание! Размеры водосточных конструкций варьируют в зависимости от площади ската крыши.

Помимо этого, все водосточные конструкции подразделяются на 2 типа по варианту установки:

• наружные;
• внутренние.

Водостоки бывают металлическими и пластиковыми, обе разновидности применяют и для внутренних, и для наружных систем

Наружные водоотводные конструкции обустраиваются по периметру здания с наружной стороны. В таком случае провести монтаж водостока своими руками намного проще.

Внутренние водоотводные конструкции в большинстве случаев монтируют на этапе строительства дома. Провести установку такой системы в уже готовом доме довольно проблематично, так как она должна располагаться в стенах и иметь выход в канализационную коммуникацию.

Талая или же дождевая вода попадает во внутреннюю конструкцию через воронки, которые в обязательном порядке должны иметь надёжную герметизацию. В противном случае вода будет проникать внутрь стен, что только усугубит пагубные коррозийные процессы.

Внутренняя система используется для отвода стоков с кровли крайне редко. Как правило, её устанавливают только в тех случаях, когда нет возможности провести монтаж наружной водосточной конструкции.

Установка водосточной системы своими руками

Как и любое ответственное дело, установка водостоков начинается с проектирования. А для этого следует ознакомиться со всем ассортиментом основных и дополнительных элементов, крепежа и фасонины выбранного производителя. Практически каждый бренд предлагает свою систему соединений и крепежа, превращающий монтаж водостока в подобие сборки детского конструктора.

Водосточная система — монтаж и описание элементов

Поперечные размеры элементов выбираются исходя из площади крыши. Расчет ведут исходя из 1,5 площади поперечного сечения водостока на 1 кв.м. площади крыши.

Для зоны умеренного и континентального климата для оборудования небольших коттеджей подойдут водостоки для крыши своими руками с желобами до 10-12 см и трубами диаметром 7-8 см. В коттеджах с крышей большой площади стоит использовать желоба 13-15 см и трубы 10-12 см. А для больших просторных строений, где площадь крыши собирает большое количество осадков, следует использовать системы самого большого размера: желоба — 20 см, трубы — 15 см и более.

Вертикальные сливы устанавливаются не далее чем на 10 м друг от друга. Для увеличения этого расстояния придется брать водосточные трубы большего диаметра, что приведет к необходимости сопрягать фасонные части разных размеров.

Установка водостока начинается с самой высокой точки и выполняется в направлении уклона, который составляет 5 мм перепада на 1 погонный метр желоба. Кронштейны для желобов желательно устанавливать на стыках. Если замок не предусмотрен — герметизируем стыки силиконовым герметиком.

Установка водосточной системы и сливов на крышу своими руками

Монтаж водосточных труб выполняется согласно определенным правилам. Шаг крепежных хомутов для вертикальных стояков должен быть не более 1,2 м. При этом недопустимо отсутствие хотя бы одного хомута на каждую трубу стояка.

Проекция края кровли должна попадать на середину желоба. Тогда сделанный слив с крыши своими руками, соберет всю воду, и она не будет перехлестывать через край желоба.

Виды конструкций

В многоэтажных зданиях и сооружениях с плоскими кровлями устраивают внутренний водосток. Жидкость собирается в воронку с поверхности крыши и поступает в стояк, расположенный в нежилых помещениях, лестничных клетках или коридорах. В нижней точке система подключается к городской ливневой канализации через закрытый выпуск, проходящий под землей. Из инженерных сетей вода поступает в ближайшие водоемы.

В частном малоэтажном строительстве используют внешний водосток, где система вынесена за пределы здания. Трубы, желоба и воронки крепят к наружным стенам. Такие конструкции легко обслуживать и ремонтировать. Из труб внешних водостоков жидкость отводится через открытые выпуски, представляющие надземные бетонные желоба или канавки по периметру отмостки. Они закрываются сверху защитными решетками. Подробнее читайте в статье ливневая канализация для частного дома, там мы подробно разобрали все варианты.

Монтаж водостоков из пластика

Если вы выбрали водостоки пластиковые для крыши, монтаж своими руками может производиться двумя способами.

• Для небольших по площади одноэтажных домов водосточную систему можно собрать на земле и только потом поднимать для установки в заранее вмонтированные кронштейны. Методика не подходит для домов выше 1 этажа и при большой площади здания, поскольку собранная крупная конструкция может повредиться во время подъема.
• Элементы водостока могут подниматься на уровне кровли по отдельности и собираться в единую систему на месте.

Для монтажа используют пластиковые или металлические крепежные элементы. Выбор материала зависит от предпочтений владельца дома и соображений прочности. Также имеет значение место установки.

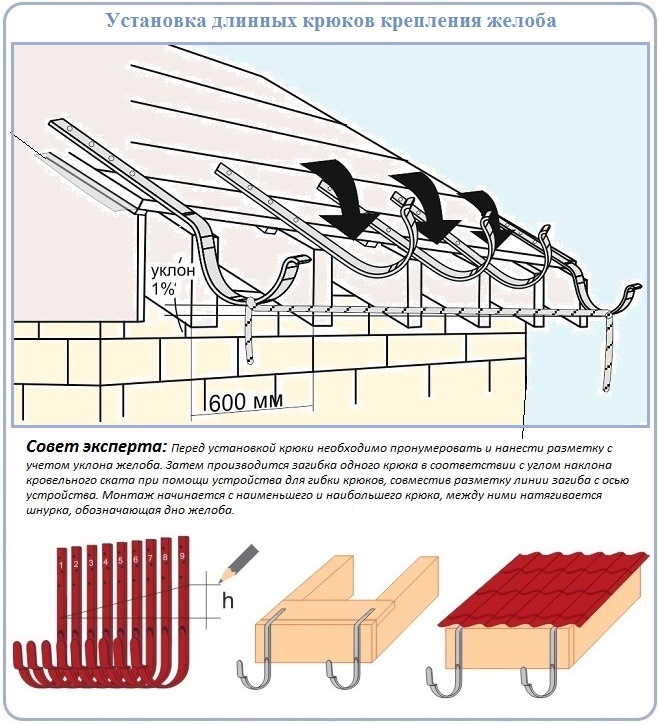

• К стропилам кровли водостоки крепятся только при помощи металлического крепежа.
• На лобовой доске элементы можно фиксировать и пластиком, и металлом.

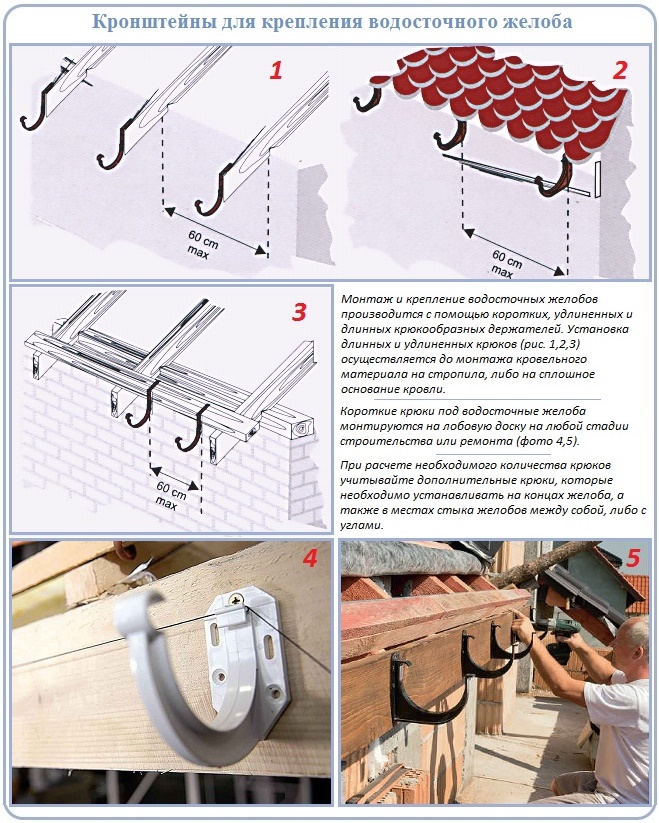

Варианты крепления кронштейнов для водосливов на крыше

Водостоки своими руками из пластиковых труб и желобов монтируются по определенным правилам.

1. Процесс монтажа осуществляется сверху вниз.
2. Перед установкой элементы здания, на которых планируется фиксировать водостоки, следует проверить уровнем.

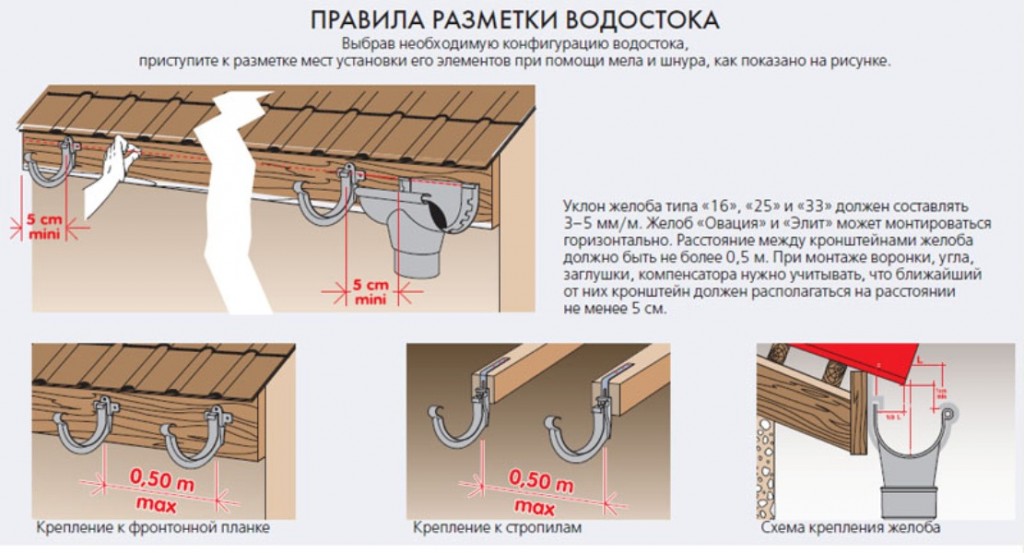

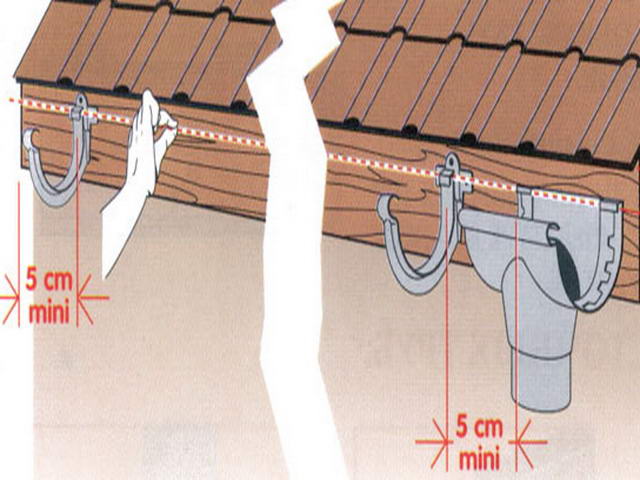

3. Разметка мест крепления производится следующим способом: отмечаются крайние позиции (места первого и последнего в линии крепежа), после чего замеряются расстояния и отмечаются места для промежуточных креплений. Желательно, чтобы расстояния между близлежащими креплениями не были больше, чем 600 мм. При креплении кронштейнов с помощью бечевки задается угол наклона — на каждый метр желоба порядка 3-5 мм по направлению к воронкам.
4. Расстояние от края до боковых кронштейнов — 150 мм.
5. Желоба в кронштейнах фиксируются легким нажатием до щелчка.

   Пример соединения водоотводных желобов между собой с помощью специальных фиксаторов

6. В намеченных местах устанавливаются воронки, для чего в желобах предварительно выпиливаются отверстия.

   Монтаж воронки

7. Далее под воронками на стенах устанавливаются хомуты для крепления вертикальных труб с шагом 2 метра.

   Хомуты для фиксации водосточных труб

8. С помощью колен вертикальные водосточные трубы соединяются с водопроемными воронками и затем крепятся к стене хомутами.
9. Снизу на трубы одеваются колена, направляющие воду от дома.

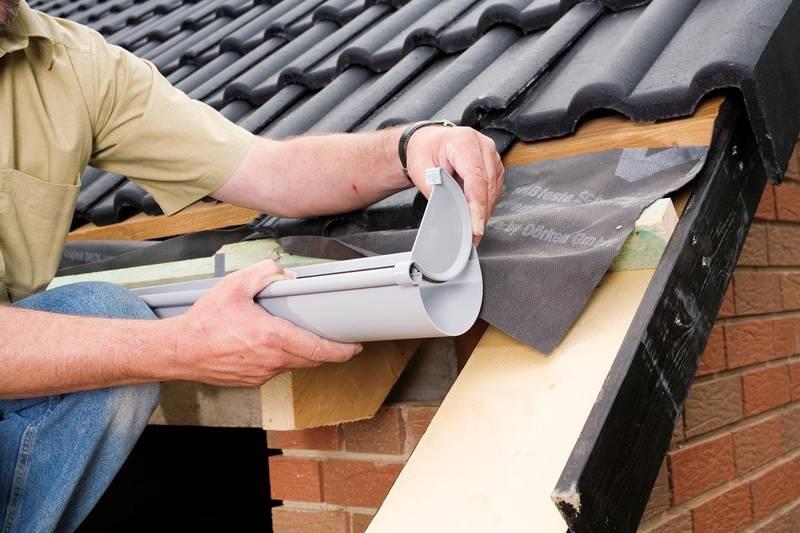

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа, как установить правильно

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Основные рекомендации по монтажу

Перед тем, как сделать водостоки для крыши своими руками необходимо ознакомиться с основными правилами работы. Выполнение водосточной системы производится в соответствии с определенной технологией и правилами, которых обязательно следует придерживаться:

• установка трубы должна производиться с расстоянием в пять сантиметров от стены сооружения. Если этого не сделать, то от трубы стена постоянно будет влажной;
• выполняя водосток нужно учитывать, что он должен быть сделан под уклоном. В первую очередь это относится к желобам. Уклон должен быть выполнен по направлению к воронкам. Благодаря этому вода не будет накапливаться, и выливаться через края желобов;
• в процессе работы следует помнить, что важное значение имеет герметизация швов на стыках и местах скрепления.

Сборка и размещение желобов для слива

Приступая к работе, необходимо придерживаться основных рекомендаций:

водостока обустраивается согласно принципу «сверху-вниз», т.е. вначале монтируется система водоприема (желоба и воронки), а затем − водоотведения (трубы).

установке желобов обязательно делается уклон в сторону водоприемной колонки, который представлен понижением до трех миллиметров на каждый последующий погонный метр. Вода с желобов должна строго попадать в систему водоотведения.

между краем карниза и наружной стороной лобовой доски варьирует в пределах от 30 до 70 мм.

кромку желоба нужно опустить относительно линии ската кровли на 20 мм, что очень важно при обильных снегопадах.

крыши должен превышать длину желоба на 1/3 его ширины во избежание переливания талых или дождевых осадков через водоприемник.

Если возможность установки желобов согласно инструкции отсутствует, тогда потребуется обязательный монтаж снегозащиты. При обшивке стен постройки сайдингом, хомуты к водосточным трубам закрепляются на обрешетку.

Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

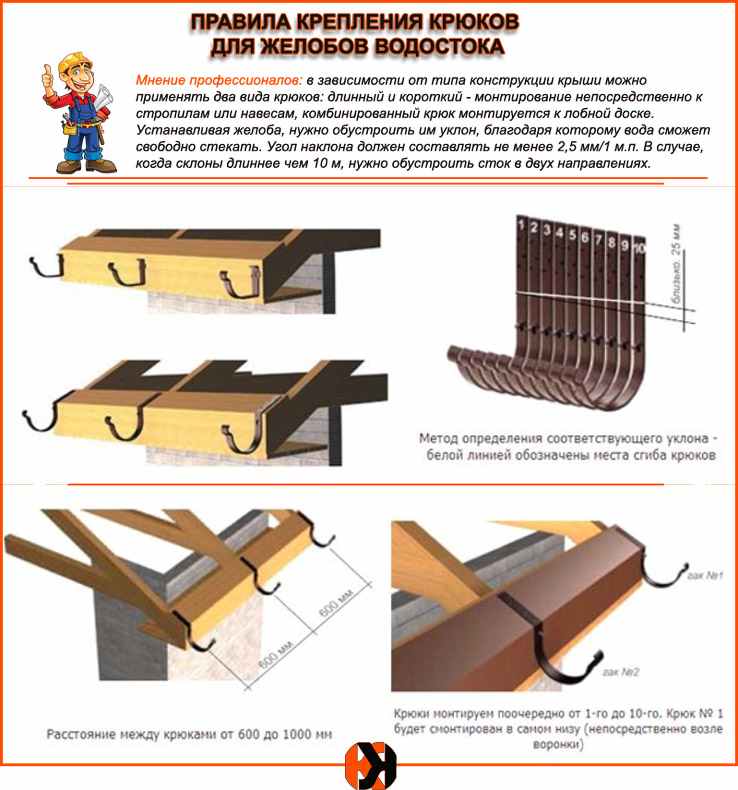

Кронштейны для водосточной системы, способы крепления

Водосточная система − неотъемлемый атрибут любого дома или постройки, ведь без правильного отвода дождевых и талых вод с крыши, рассчитывать на то, что стены и фундамент здания прослужат верой и правдой ни один год, однозначно, не приходится. Разумеется, надежность и эффективность такой системы напрямую зависит от того, насколько правильно выполнен ее монтаж, который вполне можно произвести своими руками без привлечения специалистов.

Справиться с такой работой под силу даже человеку, не имеющему представления об установке кронштейнов и водосточных желобов. Дело в том, что инструкция, впрочем, как и процесс сборки таких систем, достаточно простая. Как и любой другой процесс, монтаж водостока предусматривает определенную последовательность действий, первым из которых является крепление самих кронштейнов. Без их использования невозможно надежно закрепить конструкцию на стене и обеспечить ее фиксацию без риска сдвига и провисания в процессе последующей эксплуатации.

Основная задача кронштейнов − крепление водостока к покрытию крыши с целью обеспечения долговечности и надежности его эксплуатации при различных погодных условиях, в том числе порывах ветра и ливневых дождях.

Классификация кронштейнов для водостоков

Чтобы выполнить монтаж водосточной системы своими руками на наивысшем уровне, целесообразно предварительно разобраться в специфике и классификации самих крепежных элементов.

На сегодняшний день промышленными предприятиями выпускается несколько типов кронштейнов, выбор которых во многом зависит от того, куда они будут крепиться. В частности, их установка может выполняться на:

• стену фасада здания;
• стропильную систему;
• обрешетку крыши;

В качестве материала для таких крепежных элементов может использоваться как пластик, так и сплавы цинка, меди и титана. Разнятся кронштейны и по диаметру, который в обязательном порядке должен соответствовать выбранным водосточным желобам.

Способы крепления кронштейнов

Установка водосточной системы своими руками может выполняться несколькими способами, выбор которого во многом зависит от способа монтажа самих кронштейнов.

• Для надежной фиксации желоба на вертикальную поверхность специалисты рекомендуют использовать, так называемые, крюки − короткие крепежные элементы. С их помощью прикрепить желоб ливневой системы к лобовой доске на кровле не составит труда, причем независимо от степени готовности самой крыши. За счет дополнительных ребер жесткости, такие крюки могут выдерживать весьма значительные нагрузки. Поэтому, если монтаж, проводимый своими руками, выполнен правильно, то ни порывы ветра, ни осадки в виде дождя и снега такому водостоку не страшны.
• В случае отсутствия крепежной доски, монтаж кронштейнов потребует использования специальных удлинителей, которые позволят произвести крепеж непосредственно через стропильную ногу. Если же добраться до стропил не представляется возможным, то без так называемых металлических костылей не обойтись. При этом фиксируются они непосредственно к стене здания.
• Крепиться водосток может и к сайдингу. В случае, когда все отделочные работы фасада завершены, и кровля полностью готова, при установке крепежных элементов под водосточный желоб нужно учитывать способность сайдинга к термическому расширению.

Фиксация водостока к J фаске, как и в случае с сайдингом, выполняется с учетом склонности пластика к термическому расширению.

Нюансы монтажа кронштейнов под водосточные системы

При монтаже крепежных элементов водосточной системы своими руками немаловажно определиться и с их количеством, которое напрямую зависит от материала самого водостока. Если желоб изготовлен из пластика, то правильно будет использовать по 3 кронштейна на каждый метр. В случае с металлическими конструкциями для отвода воды шаг вполне можно увеличить до 0,5-0,9 м. Разумеется, имеет значение и конструкция самой кровли, ведь чем больше поворотов, внешних и внутренних углов, тем больше крепежных элементов потребуется.

Монтаж держателей водосточного желоба своими руками в обязательном порядке должен производиться под уклоном. Таким образом, при установке кронштейнов должен соблюдаться наклон их осевой линии. На каждые 10-12 метров желоба достаточно буквально 5 см, которые в последующем и будут обеспечивать направление и скорость потока по желобу в сторону сливной трубы.

Если уклон будет недостаточным, то вероятней всего, вода просто не будет успевать уходить в трубы, приводя тем самым к переливу. Слишком же большой уклон способен испортить эстетический внешний вид здания, да и воронка вряд ли будет справляться с сильным потоком воды.

Для обеспечения равномерного уклона водостока важно правильно установить первый и последний кронштейны, служащие ориентирами для промежуточных креплений.

Хотя многим установка описываемых крепежных элементов своими руками и может показаться сложной, вооружившись всеми необходимыми материалами и инструментами, а также запастись терпением, выполнить ее не составит труда даже человеку, не имеющему навыков и опыта в таком деле.

Монтаж системы наружного водостока

Система наружного отведения воды с крыши может быть:

• неорганизованной. В этом случае вода сходит произвольно, такой способ обычно применяется для небольших хозяйственных построек;
• организованный. Вода собирается в желоба, после чего по сливным трубам выводится за пределы здания.

При создании наружного водостока желоба крепятся при помощи специальных кронштейнов, которые можно сделать самостоятельно, но лучше приобрести уже готовые.

При создании наружного водостока желоба должны крепиться под уклоном, это обеспечит эффективное удаление поступающей с крыши воды. Создать систему наружного водостока своими руками несложно. Сейчас в продаже есть все необходимые элементы. Достаточно составить схему и рассчитать, сколько и каких элементов необходимо, после чего можно просто и быстро выполнить их монтаж.

Наружную водосточную систему вполне возможно смонтировать своими руками, потому что в продаже имеются все необходимые комплектующие для облегчения этого процесса

Установка наружной водосточной системы выполняется в следующем порядке.

Правильно выполненная система наружного водостока надёжно защищает кровлю, стены и фундамент здания от проникновения в них воды. В холодное время года во время частых оттепелей может произойти замерзание сливных труб водостоков, поэтому вода не будет эффективно удаляться. Чтобы такой проблемы не возникало, можно установить обогрев этих элементов. Для этого используется саморегулирующийся или резистивный кабель, который крепится к водостокам и трубам. Проходящий по кабелю электрический ток вызывает его нагревание, в результате чего элементы водосточной системы остаются тёплыми, поэтому вода в них не замерзает.

Видео: обогрев желобов и сливных труб

Главные требования, которые предъявляются к водосточной системе — это удаление воды с крыши дома, а также высокая прочность, герметичность и большой срок службы. Надо рассчитывать, чтобы такая система могла выдерживать большие нагрузки, зимой на ней может скапливаться большое количество льда. Чтобы установленная своими руками система соответствовала всем требованиям, необходимо правильно выполнить её расчёт, после чего провести монтаж с соблюдением разработанных технологий.

Виды конструкций

В многоэтажных зданиях и сооружениях с плоскими кровлями устраивают внутренний водосток. Жидкость собирается в воронку с поверхности крыши и поступает в стояк, расположенный в нежилых помещениях, лестничных клетках или коридорах. В нижней точке система подключается к городской ливневой канализации через закрытый выпуск, проходящий под землей. Из инженерных сетей вода поступает в ближайшие водоемы.

В частном малоэтажном строительстве используют внешний водосток, где система вынесена за пределы здания. Трубы, желоба и воронки крепят к наружным стенам. Такие конструкции легко обслуживать и ремонтировать. Из труб внешних водостоков жидкость отводится через открытые выпуски, представляющие надземные бетонные желоба или канавки по периметру отмостки. Они закрываются сверху защитными решетками. Подробнее читайте в статье ливневая канализация для частного дома, там мы подробно разобрали все варианты.

Монтаж водостока из ПВХ

В установке этой конструкции ничего сложного нет, однако необходимо учитывать некоторые нюансы:

1. Определение глубины системы канализации в зависимости от площади кровли.
2. Выбор того или иного способа монтажа.
3. Разметка расположения водостока:

• обозначить, как будет размещаться система с учетом того, что в нее должен попадать весь объем осадков, собираемый с кровли;
• определить места расположения воронок и углов;
• установить первый кронштейн в наиболее высокой точке по отношению к конусообразному приспособлению;
• посредством шпагата и уровня определить горизонтальную линию, проходящую через точку, где установлен кронштейн, и, отталкиваясь от нее, задать уклон;
• установить последнюю опорную деталь и соединить ее с первой посредством шпагата;
• произвести монтаж других кронштейнов с соблюдением шага 40 см, придерживаясь размеченной линии уклона.

1. Установка желоба:

• подготовить узкий канал, сделав отрезки из него требуемой длины;
• соединить комплектующие водостока посредством соответствующих элементов или клея;
• установить желоб на кронштейны, задействовав защелки и избегая попадания на эти опорные элементы стыков как самих каналов, так и воронок;
• смонтировать заглушки.

1. Установка системы канализации:

• подсоединить трубу к желобу за счет отведения водостока;
• выровнять вертикаль цилиндрической конструкции посредством отвеса и угольника;
• зафиксировать трубы, формирующие сооружение для отвода осадков, с целью определения мест установки хомутов с шагом 1 м, но с обязательным расположением верхней детали на линии первого стыка;
• зафиксировать соединительные элементы на стене с учетом того, что канализационная труба после установки будет отстоять от боковой конструкции дома на 2 см;
• смонтировать раструб водостока на люке, но без жесткой фиксации, чтобы можно было контролировать слив.

Мы постарались затронуть все нюансы установки дождевой канализации. Ряд работ довольно сложно проводить в одиночку, поэтому рекомендуется задействовать напарника.

Установка водосточной системы на крыше Водостоки пластиковые для крыши Геотекстиль для дренажа: виды, выбор Трубы дренажные 110 мм с геотекстильным фильтром

Монтаж водостока своими руками

Процесс непосредственного монтажа водостоков не отличается сложностью, но требует соблюдения последовательности работ. В ходе выполнения придерживайтесь следующей схемы:

1. Выберите место крепления — к стропилам, к крайней доске обрешетки, сверху балок стропил.
2. Выберите нужный тип крюков — длинные, короткие либо регулируемые, исходя из планируемого места крепления.
3. Рассчитайте угол наклона крюковых элементов или используйте стандартные рекомендации в 2-3 мм на 1 погонный метр.
4. Пронумеруйте крюки и отметьте линию сгиба.
5. Отогните крюки, используя специальный инструмент, в соответствии с разметкой.
6. Установите первый крюк, выдерживая расстояние от мнимого продолжения кровли до внешней стороны желоба в 20-25 мм, или придерживайтесь другой схемы — 10-15 см расстояния от кромки крыши для первого и последнего крюка.

   Важно! Начинайте с края свеса, от которого будет идти крен относительно горизонтальной линии.

7. Установите следующие крюки, выдерживая шаг в 0,6-0,9м (выбор сделайте, исходя из длины линии крепления водостока).
8. При монтаже крюков непосредственно к стропилам либо начальному брусу обрешетки, предварительно сделайте под них пазы, чтобы поверхность балок и крюков была на единой линии.
9. Сделайте разметку на желобе при помощи карандаша в местах, где планируете установить воронки.
10. Прорежьте отверстия ножовкой.

    Важно! Не используйте для нарезки металла шлифмашинку.

11. Клещами придайте воронке нужную форму, удалив заусенцы.
12. Обработайте места срезов в металле антикоррозийной краской.
13. Закрепите воронки к загибу желоба снаружи.
14. Зажмите фиксаторы-клеммы изнутри.
15. Установите заглушки в торцах желоба, используя для этого резиновый молоток.
16. Цельную конструкцию установите в крюки, слегка нажимая в местах примыкания.
17. Соедините всех элементы желобов по магистрали с помощью замковых деталей, оставив предварительно под них между торцами зазор в 2-3 мм, чтобы исключить разрушение системы при температурных перепадах.

    Важно! Чтобы обеспечить хороший уровень герметизации стыков, нанесите на резиновую прокладку герметик тремя линиями — по бокам и в центре. Заднюю часть замка закрепите к внутренней стороне желоба, а затем прижмите к внешней. Защелкните замок и зажмите прижимные клеммы, после чего удалите все остатки герметика.

18. Водостоки устанавливайте в обозначенных местах, закрепив их хомутами.
19. Расстояние между хомутами определите не более 2 метров.
20. Трубы установите с отступом от стены в 4 см.
21. Фиксацию хомутов сделайте дюбелями.
22. Установите последнее колено — сливное, закрепите к трубе, используя заклепки, но таким образом, чтобы отступ от земли до самой трубы не превышал 30 см.

Сколько потребуется кронштейнов и как их крепить

Расчет необходимого количества кронштейнов для крепления водосточной системы провести несложно. Как правило, при их установке используется шаг 50-60 см. Поэтому вначале суммарная длинна стены делится на этот показатель. К полученному результату добавляется единица, для обозначения крайнего кронштейна.

Таким образом высчитывается требуемое количество кронштейнов на одну стену. Подобным образом рассчитываются остальные участки. В случае, если стены имеют нелинейную конфигурацию, подсчет проводится поштучно, с обязательной поддержкой угловых элементов по обеим сторонам.

Что касается крепления кронштейнов, то для этого обычно используются три способа:

1. Прибивание гвоздями на кровельные стропилины. Удобнее всего это делать до постилки кровельного материала: крепление в таком случае происходит без каких-либо проблем.
2. Установка на ветровой доске. Для пластиковых отливов этот вариант является единственным из возможных. Другие системы можно крепить иначе.
3. Крепление на крайнюю доску обрешетки или настила под сплошным кровельным материалом. Данный тип установки также можно реализовать только до постилки кровельного материала.

Еще раз стоит напомнить, что при креплении кронштейнов важно не забыть об угле уклона. Металлические изделия можно согнуть любым подручным способом. Также для этого имеется специальное приспособление – крюкогиб: его продают в тех же отделах, что и водостоки.

Следует добиваться такого расположения водосточного желоба, чтобы кровельный настил заканчивался не дальше его половины. Лучшее расположение выверяется в промежутке от половины до трети размера изделия. Это даст возможность большей части желоба участвовать в улавливании воды, что особенно актуально в сильные дожди.

Тонкости проектирования и монтажа водостока на скатных кровлях

Систему водоотвода необходимо сначала спроектировать, проделав необходимые расчеты и определив расположение и длину желобов и труб, их ширину и глубину. Обычно количество и ширина желоба зависит от периметра крыши и площади ее скатов.

В любом случае, старайтесь максимально придерживаться рекомендаций производителя системы, которую вы приобрели. Но иногда приходится устанавливать довольно сложную водосточную систему, и без дополнительных расчетов не обойтись.

Устройство водоотвода односкатных крыш

Самая простая водосточная система – у односкатных крыш. Вода с такой кровли направлена только в одну сторону, и ее не сложно «подхватить». Кроме того, если речь идет об одноэтажных домах, у них часто вместо водосточных труб и желобов и вовсе прикрепляют цепь, и она куда менее заметна на фасаде.

Такие дождевые цепи особенно популярны в Японии, где играют роль своеобразного декоративного элемента. Их делают чаще всего из меди, и главные архитектурные задачи, которые перед ними ставят – иметь приятную для глаз сложную пространственную форму и чередоваться с декоративными чашами. Но, к сожалению, современные производители водосточных систем для российских широт не учитывают подобные новшества и не производят специальные водосточные детали для соединения с цепью.

Поэтому, если все же вы захотите соорудить нечто подобное для красивого эффекта или простоты системы, тогда запомните два простых правила:

1. Цепь должна быть натянута так, чтобы не двигаться из стороны в сторону. А для этого просто заройте ее конец в землю или придавите щебнем.
2. Чтобы стены не забрызгивались водой, такие цепи должны выступать от края крыши не менее, чем на полметра.

Поверьте, воплотить эту затею в жизнь не составит труда! Вот два самых простых примеров ее реализации:

Устройство водостока на двускатной крыше

У стандартной двускатной крыши водосточные трубы должны быть размещены по всем внешним и внутренним углам. Там они почти незаметны, и по сути, это их естественное расположение. С технической точки зрения это также правильно.

Что же касается расположения желобов, здесь уже много зависит от самой крыши:

Рассчитать необходимое количество вертикальных элементов и их расположение для таких крыш вам помогут наши таблицы:

Водосток на крышах сложной формы

Количество скатов

Если скатов много, а водосточная система устроена по принципу минимума, слишком сильный поток воды будет попадать в трубы и уже течь медленнее на протяжении всего желоба ввиду своего объема. А это нагрузка сразу на все элементы, и такая вода быстрее замерзает зимой.

Надстройки и люкарны

Второй момент, который касается водосточной систему для скатной крыши сложной формы состоит в том, что водосточные трубы и желоба также нередко необходимы в архитектурных надстройках крыши, над балконами и вокруг башенок. Здесь есть свои технические сложности, ведь избавить такие места от промерзания и проникновения воды довольно проблематично. Вот почему сегодня в строительном мире популярен практичный минимализм.

А вот самая интересная для кровельщика задача – это сделать водосток вокруг круглой башенки. Ведь согнуть такой желоб из металла не получится качественно. Поэтому в этом случае поступают так: режут сегменты цинкового, нержавеющего или медного желоба и паяют их между собой. После этого есть смысл покрасить водосток уже в нужный цвет порошковой краской, чтобы скрыть швы.

Что же касается модных на сегодняшний день мансардных окон и люкарн, желоба для них не обязательны. Важно лишь правильно определить, с какой стороны крыши будет стекать вода и где она, возможно, станет собираться. А т.к. крыша люкарны не имеет свесов, желоба ей необходимы только при больших площадях и разнонаправленных скатах.

Избыток элементов

Также существенный недостаток такого устройства водосточной системы – эстетический, так как большое количество труб уже будут выделяться на фоне стен.

Самые проблемные места скатной крыши в плане установки водосточной системы – возле навеса и перед входом в дом. А если еще и сама крыша не элементарной конструкции, то наверняка из-за того, что в этот дом не далеко не один вход. Но ведь важно, чтобы здесь трубы были малозаметными на фоне фасада, а спрятать их в таких местах довольно сложно. Вот почему вы наверняка увидите ее на столбиках веранды, в углу дома или у окна:

Цветовые решения

При сложной конфигурации крыши сам водосток имеет зачастую неправильную геометрическую форму и не всегда выглядит симметрично и приятно для глаз. Поэтому в таком случае его цвет подбирают так, чтобы он выглядел естественным продолжением крыши и даже сливался с ней.

А вот если сам водосток во всей его структуре имеет красивый профиль, который еще и подчеркивает форму крыши, тогда его устанавливают как важный архитектурный элемент и акцентируют, сочетая с цветом деталей фасада так, чтобы он выделялся на фоне крыши или даже контрастировал с ней. А вот серые серебристые водостоки оставляют пока только на фасадах домов в современном стиле техно или хай-тек.

• так, чтобы сами трубы и желоба были малозаметными на фасаде;
• так, чтобы их цвет, наоборот, контрастировал с цветом фасада или оконных рам;
• так, чтобы водосточная система была самостоятельным и заметным архитектурным штрихом.

Но куда лучше разумно минимизировать их количество, не потеряв при этом в качестве. И здесь уже лучше доверить дело профессионалу, который правильно рассчитает всю систему.
