Стропила для крыши: виды, расчет стропил

Прогоны и стойки в стропильных системах

Основными элементами подстропильной конструкции, направленной вдоль здания, являются долевые балки — прогоны. Прогоны покрытий предназначены для передачи действующих нагрузок (собственный вес, вес кровли, ветровые и снеговые нагрузки) на несущие конструкции.

1. В чердачных крышах прогоны опираются на торцевые (боковые) и внутренние несущие стены или стойки, передающие давление от веса крыши на внутренние стены или столбы.
2. В бесчердачных крышах прогоны опираются на несущие конструкции стен, ригелей или непосредственно на столбчатые фундаменты.
3. В подвесных перекрытиях прогоны подвешивают к конструкциям колон и ферм.

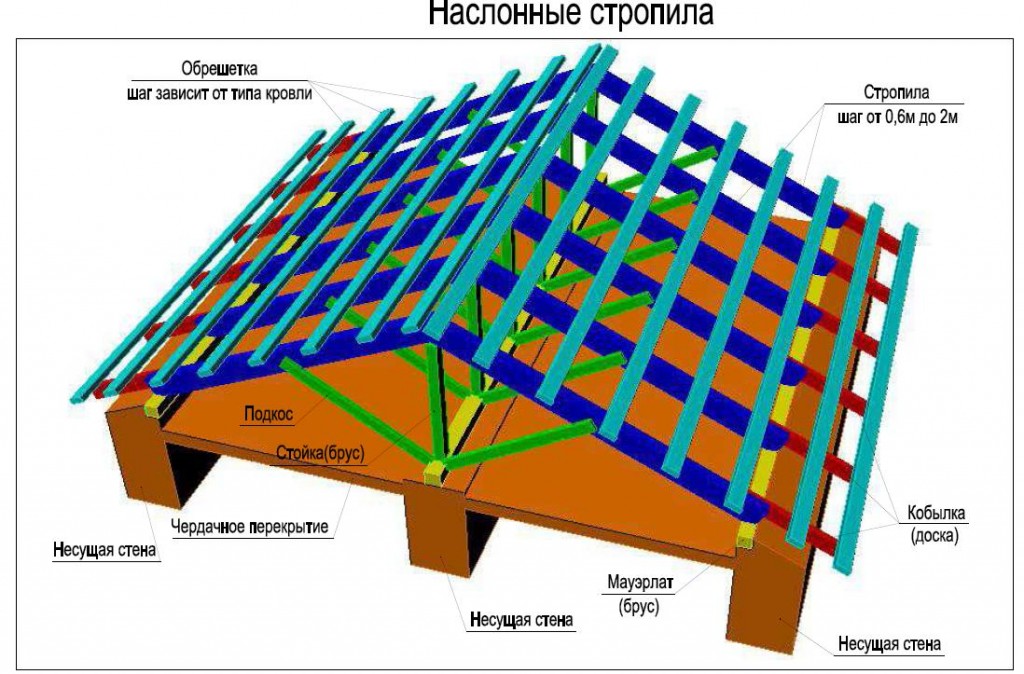

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Что это такое?

Стропила – это основной несущий элемент скатной крыши, который принимает на себя основную нагрузку, испытываемую этой конструкцией. Система стропил бывает двух типов – висячей или наслонной. Выбирать между ними приходится, исходя из того, имеются ли внутренние стены в строящемся сооружении, которые могут служить опорой для частей крыши. Система висячих стропил применяется, если таких стен нет, и здесь опорой будут служить лишь внешние стены строения. То есть центральной опоры как таковой эти стропила не имеют и опираются с одной стороны на стену, с другой – на противоположно расположенное стропило. Крепление отдельных элементов производится при помощи прорезных шипов, гвоздей, анкеров или пластин из металла.

Висячие стропила разной длины

Висячие стропила обычно используются для покрывания пролетов шириной 7-10 м. Сфера применения может быть различной – такая система применяется для сооружения кровель на складах, промышленных зданиях, жилых домах.

Кровля, выполненная с висячими стропилами

На заметку! Максимальное расстояние между стенами, позволяющее использовать систему висячих стропилин, составляет 14 м.

Система с висячими стропилами

Несмотря на то, что такие стропила устанавливаются под уклоном, они не действуют на стены как распорки – передают только вертикальные нагрузки. Этого удается достичь благодаря использованию растяжек, изготовленных из бруса, располагаемых в основании кровли.

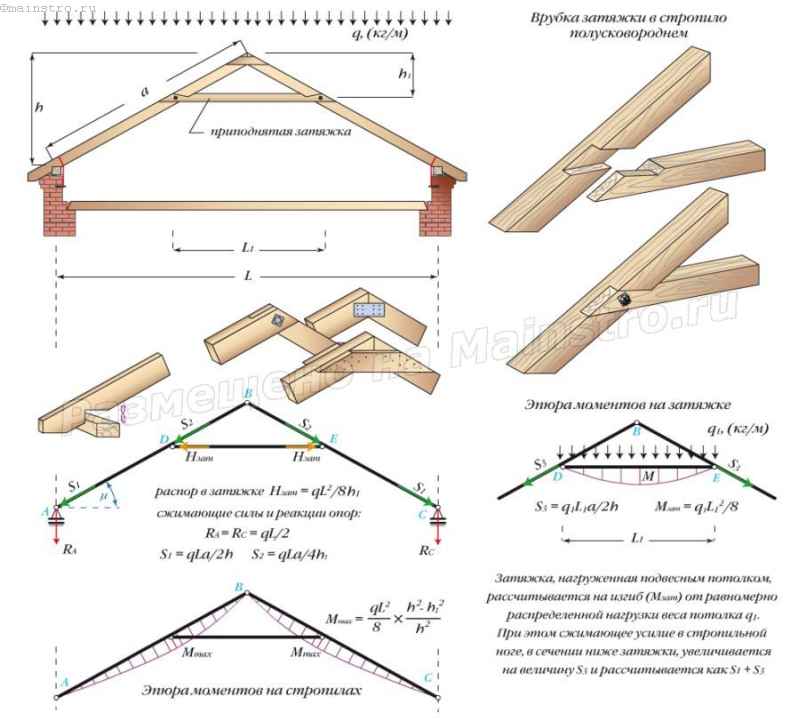

На заметку! Затяжка между ногами стропил располагается тем выше, чем большую нагрузку она испытывает.

Висячие стропила с затяжкой

Стропильные элементы изготавливаются из бруса, досок или бревен, металла. В обязательном порядке перед началом монтажных работ материал должен быть обработан специальными защитными составами, которые обеспечат дереву длительный срок службы. Они защитят его от грибка, плесени. Если обработать материал противопожарными составами, то дом обретет дополнительную защиту от возгораний.

Параметры стропильной системы двускатной кровли всегда ориентируются на конкретные условия эксплуатации

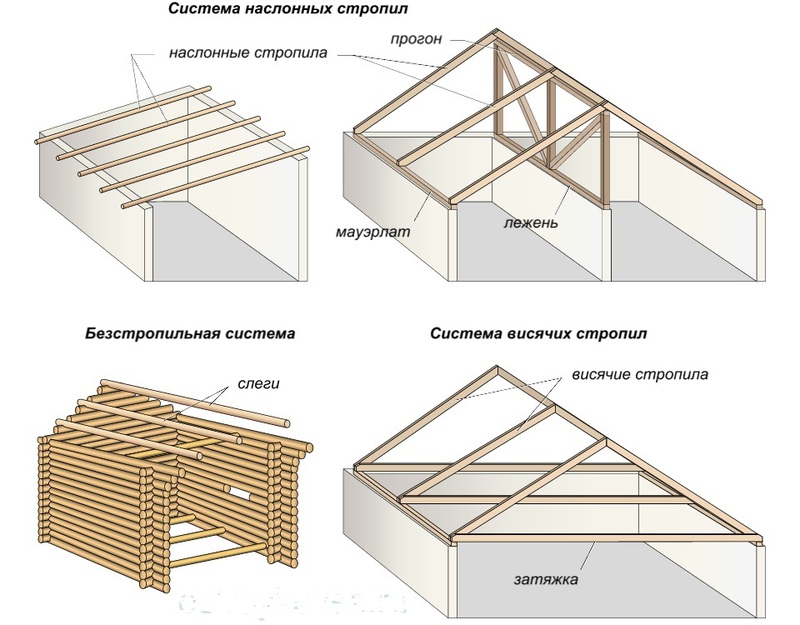

Классификация стропильных систем по способу опирания

Конструкция стропильных систем, в основном, может классифицироваться, как минимум, по двум признакам. Первая классификация, подразумевает вариант, опирания несущих элементов кровли. Двускатная стропильная система крыши, капитального строения, в данном случае, включает следующие виды:

• С висячими стропилами;
• с наслонными стропилами.

Варианты двускатных крыш с висячими и наслонными стропилами

Устройство кровельной конструкции, с использованием наслонных стропил, предполагает опирание их, в двух точках. Данное кровельное сооружение, в этом случае, позволяет полностью избежать, возникновения серьезного распора. Для того, чтобы провести монтаж и качественно обустроить, таким образом, стропильную систему двухскатной крыши самостоятельно, нужны, в основном, следующие конструктивные элементы:

• Стропильные ноги;
• мауэрлат;
• ригель;
• при большом пролете несущих балок, промежуточные стойки и подкосы;
• обрешетка и контробрешетка;
• упорные бруски накладки.

В верхней точке, устройство предполагает опирание на ригель. В нижней точке, установка предусматривает опору – мауэрлат. Качественно собрать, данную конструкцию, самостоятельно, можно только в двух случаях:

Варианты сборки наслонной системы двускатной кровли

1. В первом случае, наслонная система возможна, если расстояние между фронтонами, не слишком большое. То-беж, подобное будет кстати, для небольшой постройки, где длина строения, позволяет выполнить устройство деревянного ригеля, в 6 метров. Если пролеты больше, то в качестве ригеля, можно устанавливать металлические балки. Или-же, деревянные брусья, с использованием промежуточных стоек. Их нужно располагать, в среднем, каждые 2 метра.
2. Второй случай, когда доступен монтаж наслонной системы, двускатной кровли – это наличие, в середине, капитального строения, несущей стены. Устройство, подобного варианта, предусматривает передачу некоторой нагрузки, на внутреннюю стену. Такое обустройство, стропильной системы, подойдет для зданий, с достаточно большой шириной, где есть стеновое ограждение, посередине.

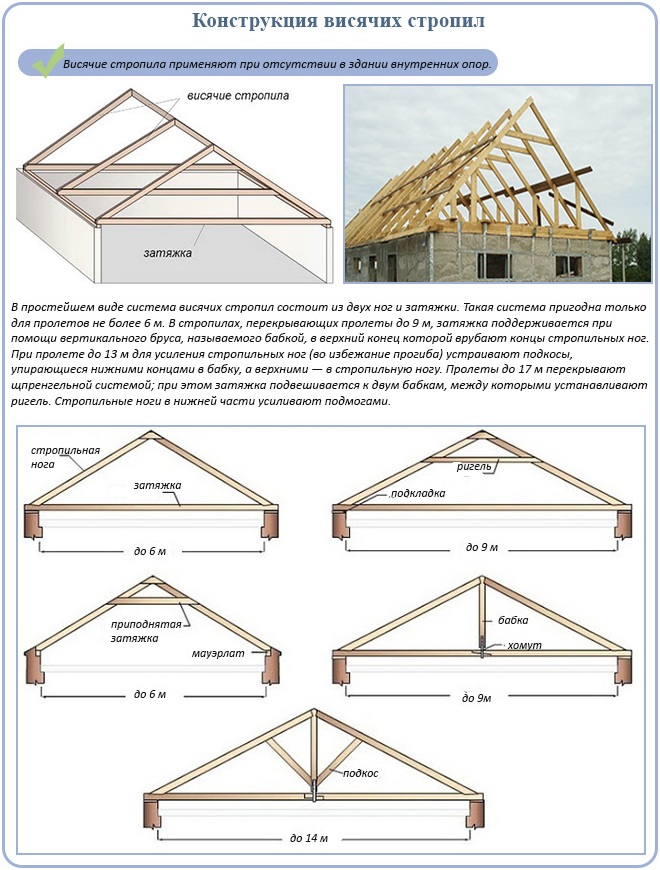

Висячие стропила

Второй, более сложный и трудоемкий, вариант – висячие стропила. Они на много сложны в расчете, но позволяют обустройство, подкровельного пространства, в доме со свободной планировкой. Подобная конструкция, предполагает отсутствие опорного деревянного или металлического бруса в верхней части, кровельного сооружения. Система, предполагает опирание стропил, только в нижней точке. В верхней части, несущие балки надежно фиксируются промеж собой. Установка, подобной кровли, напоминает ферму. Конструкция стропил, работает на распор. Поэтому, очень важно, предотвратить чрезмерную горизонтальную нагрузку, на несущие стены здания. Выполнить это, можно следующим образом:

1. Обустройство монолитного пояса по обрезу стен;
2. Надежно закрепить мауэрлат, двускатной кровли, к стенам дома;
3. Для снижения распорного напряжения, устанавливается схватка.

Монтаж висячей стропильной системы двускатной кровли

Схватка (стяжка), является одним из значимых элементов, подобной двускатной кровли. Она значительно снижает напряжение и предотвращает, под действием распора, разращение стен. Располагают схватки, в основном, следующим образом: в уровне перекрытия или потолка мансарды.

Стоит заметить, что второй вариант, является менее надежным. Связано это тем, что если монтаж элемента выполнен на большую высоту, то стропила сильнее оказывают воздействие на разращение стен. Если схватка слишком длинная, тогда требуется ее, должным образом, усилить. Для этого, устанавливается – подвесок, соединяющий конек, с серединой затяжки. Тем самым, предотвращая ее провисание.

Только, стропильная система двухскатной крыши, с висячими стропилами, позволяет выполнить монтаж, после предварительной сборки ферм на земле.

Такой вариант сборки и монтажа, подойдет, если есть в наличии подъемная техника. Поскольку, готовая конструкция двускатной стропильной системы, слишком габаритная и тяжелая, чтобы совершить ее подъем самостоятельно.

Стропила для разных видов крыш

В зависимости от вида крыши применяются разные несущие элементы кровли, какие именно мы сейчас и рассмотрим.

Стропила для односкатной крыши

Односкатная крыша – наиболее распространенный вид кровли. Используется он в основном при строительстве сравнительно небольших построек, например, дачных домиков, гаражей, бань и прочих построек.

Стропильная система односкатной крыши состоит из отдельных элементов, точками опоры которым служат противоположные стены здания. Чаще всего в этом случае используются стропила для крыши длиной около 4,5 метров. Если производится перекрытие относительно большой площади необходимо использовать подстропильные ноги и стойки.

Стропила для двухскатных крыш

Стропила, предназначенные для двухскатной крыши, представляют собой конструкцию, сложенную в виде домика. Процесс ее обустройства более сложен, нежели в односкатной кровли. Чаще всего этого вида стропила применяются при возведении небольших построек. Они подразделяются на два основных типа – наслонные и висячие.

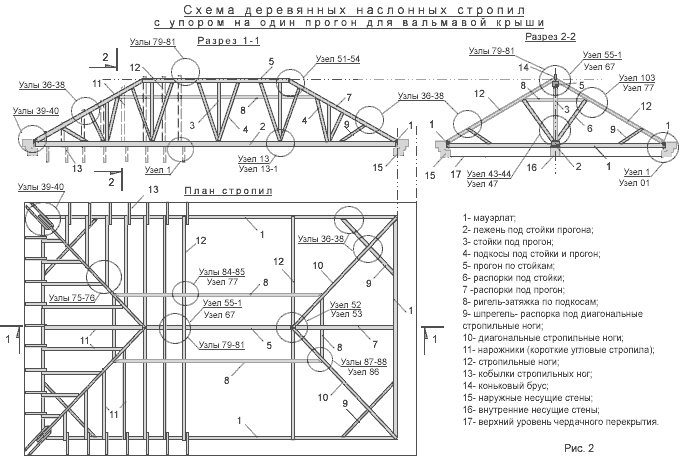

Стропила для вальмовой кровли

Вальмовая крыша отличается наличием дополнительных скатов, что создаются при помощи стропильной системы вальмовой кровли. Конструкция этой кровли состоит из двухскатной крыши, которая по длине не полностью закрывает боковую часть строения, а также вальма, покрывающего боковую, не закрытую часть кровли.

Примером такого вида кровли может послужить известные всем «хрущевки», где нашли свое применение вальмовые стропила.

Особенности стропил четырехскатной крыши

К четырехскатным крышам можно отнести и вальмовые и шатровые кровли. Их очевидным преимуществом является отсутствие фронтонов, что подразумевает изрядную экономию стройматериалов, а значит и денежных средств. К тому же эти дома отличает замечательный внешний вид, выглядят они на редкость эффектно.

Состоит четырехскатная крыша из мауэрлата, подкосов и раскосов, коньковых и боковых прогонов.

Стропила для ломаной кровли

Применение ломаной крыши способствует значительному увеличению площади чердака, которая, в ряде случаев используется в качестве мансарды. При возведении такой стропильной системы применяются два коротких стропила, в месте перегиба которых применяется стойка. Вследствие этого уклон нижней части крыши составит 80 градусов, а уклон верхней части лишь 25-30 градусов.

Крыши с использованием соединительных зубчатых пластин (Монтаж стропил с помощью гвоздевых пластин):

Особенности технологии: стропильная система позволяет максимально использовать мансардное пространство. При помощи:

• использования клееного материала, что позволяет оставлять стропила цельными (до 12м.). технология исключает сращивание стропил!
• математического расчета на компьютере с использованием новейших программных разработок в этой области. После задания всех необходимых вводных данных (геометрия крыши, ветровые, снеговые нагрузки, типа используемого кровельного материала, региона местности и т.д.) программа выдает полную информацию по стропильным ногам, их расположению, сечению, детализированные чертежи, т.е. всю необходимую документацию для изготовления каркаса кровли. Имея эти данные, в цехе квалифицированный персонал за короткий срок изготавливает кровлю любой сложности и конфигурации. Результат работы пакетируется и отправляется на объект. На объекте стропильная конструкция собирается буквально за считанные дни. Так как весь процесс изготовления происходит в заводских условиях, предлагаются широчайшие возможности для производства очень сложных, фигурных, в том числе и с открытыми элементами стропильных ног, кровель. Данная технология позволяет проектировать и изготавливать, в заводских условиях, несущие стропильные конструкции практически для любого типа крыш. Крыши с использованием соединительных зубчатых пластин применяются во всех типах сооружений, например: частные жилые дома, промышленные и прочие сооружения, включая реконструкцию кровли зданий ветхого жилого фонда.

Основные преимущества данной технологии:

1. Надежность в каждом узле стропил. Это достигается за счет применения наиболее передового программного комплекса, что невозможно при традиционном способе проектирования.
2. Заводская обработка конструкций: сушка и нанесение защитных составов.
3. Сроки проектирования и изготовления конструкций значительно меньше традиционных способов. Проектирование стропильных конструкций для частного жилого дома площадью около 300 м2, может занимать 5–6 часов, а заводское изготовление данного комплекта стропил 1–3 дня.
4. Минимальные трудозатраты при монтаже крыши дома.
5. Возможность проектирования и изготовления стропильных конструкций больших пролетов. Большепролетные конструкции крыши могут изготавливаться в виде монтажных узлов (соединений стропил), отдельно перевозимых на место строительства, где их монтируют в общую конструкцию крыши и устанавливают в конечное положение.
6. Стропильные конструкции, изготовленные по данной технологии имеют значительно меньший вес по сравнению с металлическими конструкциями, что позволяет экономить материал при заложении фундамента сооружения, а также использовать их при реконструкции старых крыш и строительстве на их месте новых мансардных этажей.
7. Малый вес стропильных конструкций облегчает монтаж стропильных конструкций (крепление и установку стропил) без необходимости применения тяжелой строительной техники.
8. Отсутствуют строительный мусор, который неизбежно образуется при любом другом виде строительства.

Перейти к списку всех статей

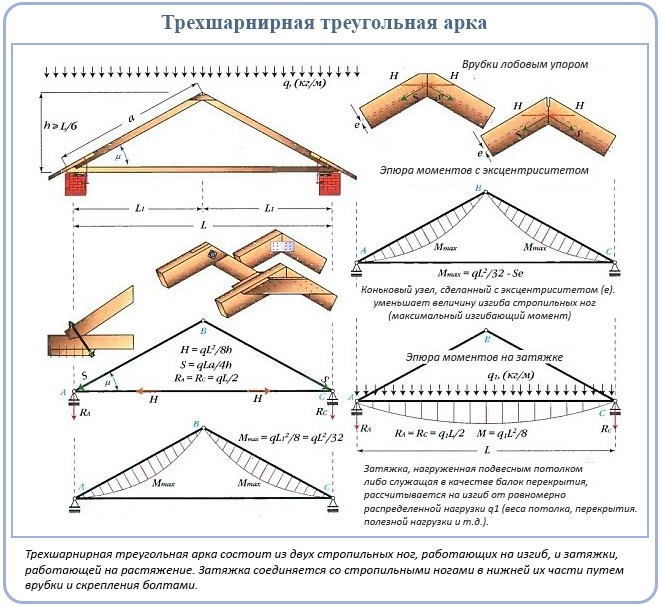

Висячие стропила

В висячих стропильных системах, в отличии от наслонных, стропильные ноги опираются только на мауэрлаты расположенные на фасадных несущих стенах.

Рисунок — Висячие стропила:

Опора стропил

Опора стропильных ног производится на:

• В деревянных брусчатых или же рубленых зданиях (срубах) — на верхние венцы;
• В каркасных строениях— на верхнюю обвязку;
• В каменных, монолитных и кирпичных домах — на мауэрлат (деревянные брусья толщиной от 100 до 200 мм).

Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу. В том случае, если стропильные ноги в сечении имеют небольшую ширину, они могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решётку, состоящую из стойки, подкосов и ригеля.

Для закрепления стропильной ноги применяется затяжка, связывающая нижние концы стропильных ног каждого стропила. При скольжении по затяжке стропильный конец может нарушить её целостность. Чтобы предотвратить скольжение, врубать стропильную ногу в затяжку рекомендуется зубом, шипом или тем и другим одновременно.

Кобы́лка — отрезок деревянной доски, применяющийся для удлинения нижнего конца стропильной ноги и расположения на нём свеса крыши или сплошной обрешётки, лежащей на карнизе.

Наро́жник — элемент кровельной системы здания, укороченная стропильная нога, поддерживающая участок ската между накосной стропильной ногой и свесом крыши.

Коротко о главном

Сращивание стропил даёт серьёзную экономию строительной древесины. На строительной площадке останется минимум древесных отходов.

Для сращивания стропильных ног существует несколько практичных вариантов, каждый из которых можно применить во время строительства дома:

При монтаже стропильной системы важно помнить, что соединение крепежом не должно утяжелять элементы настолько, чтобы стать проблемным для общего веса конструкции под кровлю.

Правильная сплотка даёт такую же выносливость нагрузок, как цельный брус.

Похожие товары:Обрешетка крыши: как правильно ее сделатьУстройство обрешетки крыши и подробный монтаж основанияПороки древесины и дефекты обработкиСтроительная доска для полаБрус обрезной 1 сортКак крепить брус между собой: все способы соединенияДоски для стропилКак подобрать качественный брус для строительства…

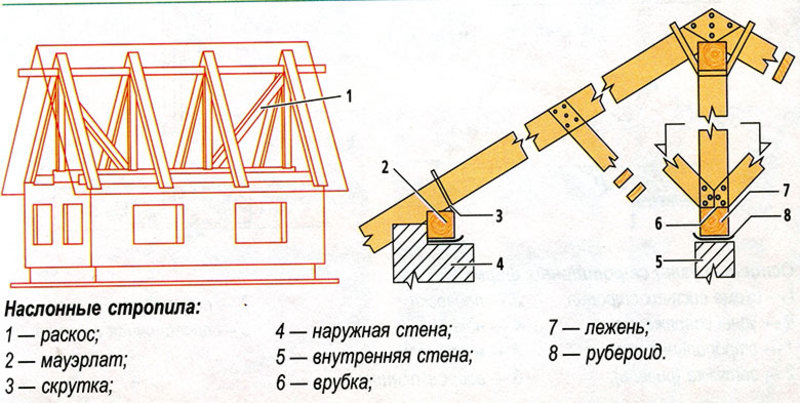

Наслонные стропила: узлы и конструкция наслонных стропил

Крыша, кроме придания архитектурной выразительности сооружению, должна иметь достаточную прочность и надежность.

Обеспечение прочностных характеристик крыши достигается путем установки на нее стропильных конструкций и обрешетки, которые передают постоянные и временные нагрузки на стены сооружения.

Для зданий, имеющих внутренние несущие стены или буферные (промежуточные) опоры, используют наслонные стропила.

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль. Система наслонных стропил состоит из следующих конструктивных элементов:

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

В случаях увеличения длины пролета возникает вероятность прогиба или выворачивания стропильной ноги. Для предотвращения этого применяют упорные подстропильные элементы: стойки и подкосы (подстропильные ноги). Эти элементы используются и при стыковке стропил из нескольких досок для обеспечения дополнительной прочности.

Существует два вида наслонных стропильных систем: безраспорная и распорная. Узлы опирания и способ соединения стропильных ног определяют, будет ли создаваться распор на стены или нет.

В безраспорной наслонной системе стропильная нога работает на изгиб и не передает распирающего горизонтального усилия на стены. Существует три варианта реализации безраспорных наслонных стропил:

Все варианты включают в себя общий принцип: один край стропила делается на шарнире, позволяющем только поворот, другой край делается на скользящей опоре, допускающей поворот.

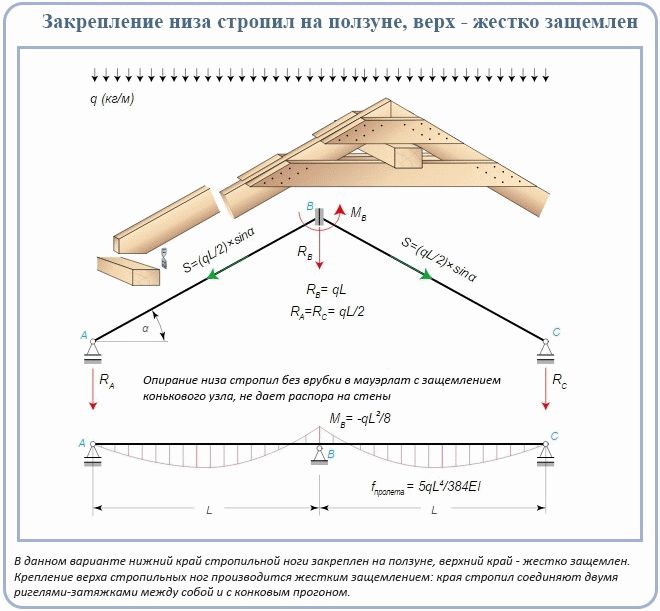

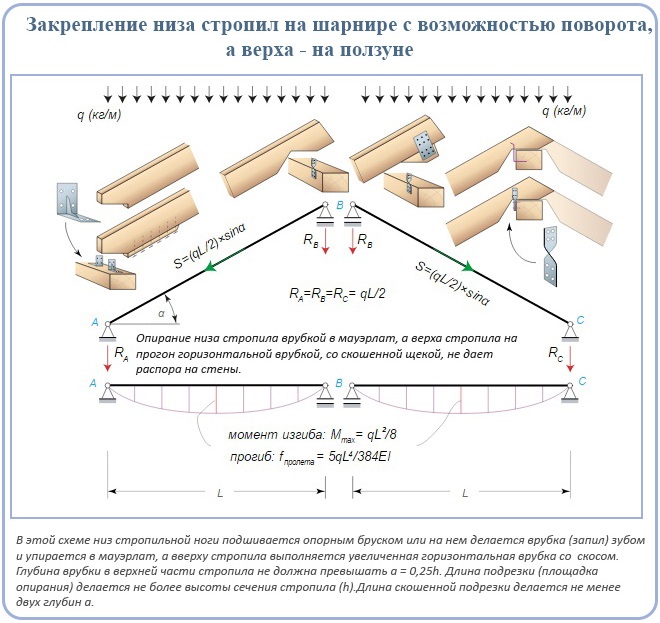

Крепление на жестких опорах и ползунах выполняют различными вариантами: гвоздевым боем, скобами, крепежными пластинами.

Все три варианта при воздействии неравномерной нагрузки и разных углах наклона скатов крыши имеют статическую устойчивость, если коньковой прогон опирается концами на фронтоны стен. В случае опирания конькового прогона на стойки — ситуация становится хуже.

Во втором и третьем варианте, где коньковой прогон опирается на стойки, статическая устойчивость обеспечивается при равномерной нагрузке на оба ската крыши и одинаковом угле наклона. На практике добиться совершенно симметричных скатов крыши проблематично.

Нагрузка неравномерно распределяется по скатам крыши ввиду поступательного таяния снега или давления ветра с определенной стороны.

Первый вариант допускает разные углы наклона скатов и хорошо справляется с неравномерными нагрузками только при условии безусловной вертикальности стоек, удерживающих коньковой прогон.

Если взять три варианта безраспорных стропильных систем и заменить в них опоры с двумя степенями свободы на опоры с одной степенью свободы, то получим распорную систему. Для первого варианта, чтобы получить распорную систему, необходимо верхние края стропильных ног жестко зафиксировать при помощи гвоздей или болтов и получить, таким образом, шарнирную опору.

Расчетные схемы почти такие же, как для безраспорных наслонных стропил, конструкция и узлы также неизменны. Напряжение сжатия и изгиба остается прежним, появляется распор, который оказывает раздвигающее усилие на стены сооружения. Такую систему, которая включает в себя наслонные и висячие стропила, можно называть смешанной (гибридной).

Распорная система статически устойчива к любым видам нагрузок и требует жесткой фиксации мауэрлата на стене. Установка жестких коньковых прогонов также позволяет снизить распор на стены.

Жесткость прогона увеличивается путем добавления стоек, подкосов и консольных балок и, особенно актуальна, для домов, рубленных из бревна, брусовых и легкого бетона.

Панельные, бетонные и кирпичные дома переносят распор гораздо лучше.

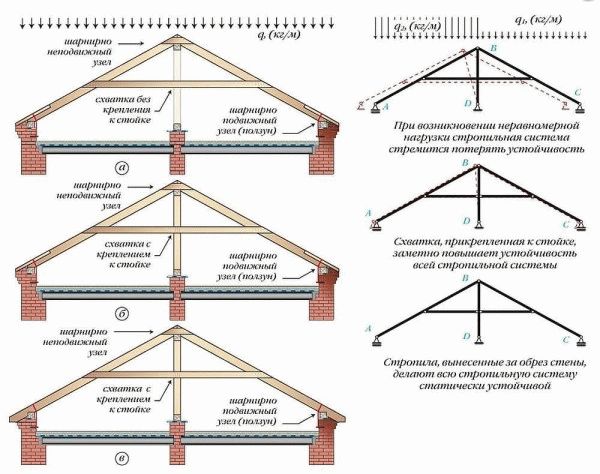

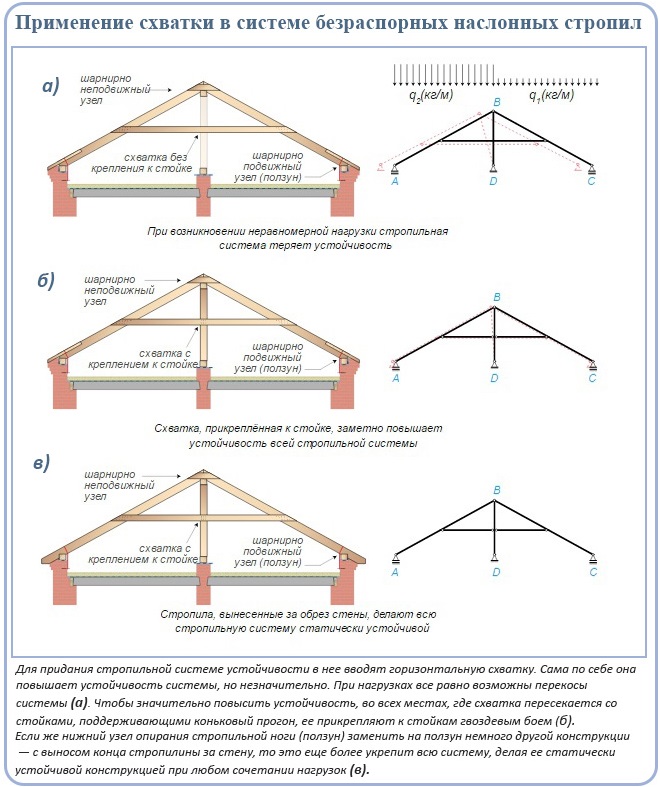

Чтобы придать устойчивость системе, конструкция наслонных стропил оборудуется горизонтальной схваткой. Она немного повышает устойчивость системы, но не в значительной мере. Крепление схватки происходит в местах пересечения со стойками, поддерживающими коньковой прогон.

Схватка работает как на сжатие, в случаях появления на крыше равномерной нагрузки, так и на растяжение, в случае прогиба или просадки конькового прогона, но это уже предаварийный вариант работы. Располагают схватки на высоте не менее 1.8 метра для нормального прохождения человека по чердачному помещению.

При выносе конца стропилины за стену, устойчивость конструкции достигается в любых сочетаниях нагрузок.

При креплении горизонтальных схваток, отверстия делают равными или меньше на 1 мм диаметра болтов (или шпилек). Это позволит, при наступлении аварийной ситуации, сразу же работать схватке, не выбирая зазор между болтом (шпилькой) и стенкой отверстия!

Повысить устойчивость наслонных стропил и системы в целом можно путем жесткой фиксации низа стоек, поддерживающих коньковой прогон. Но это не всегда возможно из-за конструктивных особенностей чердачного перекрытия.

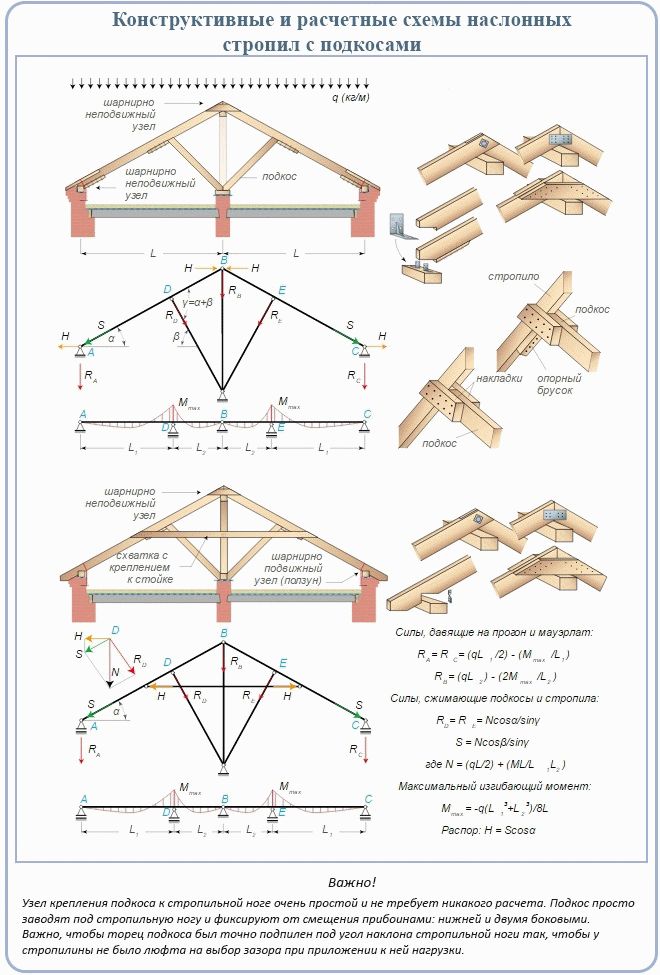

При использовании подкоса, у стропила появляется третья опора, которая превращает ее в двухпролетную неразрезную балку. Подкосы крепятся под углом не менее 45° к горизонту при помощи накладок или опорного бруска.

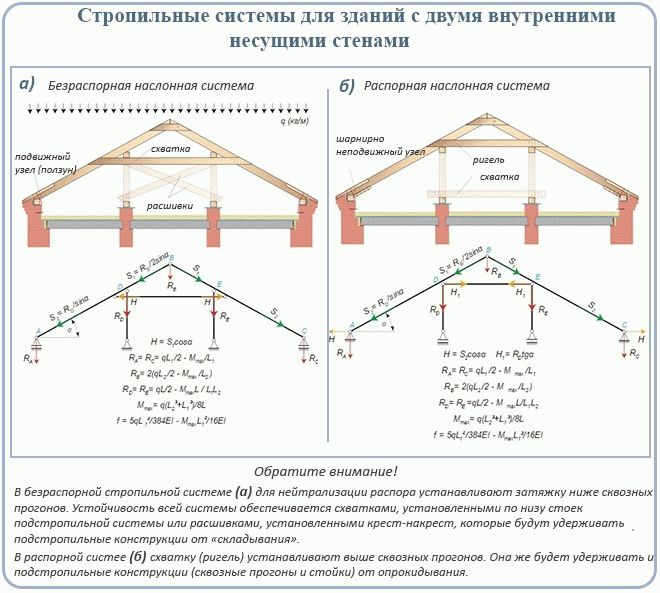

В сооружениях, имеющих две внутренние несущие стены, применяют подстропильные конструкции, которые состоят из сквозных прогонов и опираются на лежень через брусья стоек, а лежень на внутренние стены.

Правильный выбор конструкции стропил, а также всех составных элементов сделают крышу прочной, устойчивой и надежной.

Какими бывают крепления

Естественно, огромную роль при создании крыши играют крепления. Но существует огромное разнообразие элементов, каждый из которых оптимален для использования в тех или иных условиях. В современной строительной индустрии используют такие крепежи:

• саморезы,
• стальные уголки,
• стяжки,
• болты и гайки,
• кронштейны,
• монтажную ленту.

Каждый из этих крепёжных элементов имеет свои особенности использования. Возьмём в качестве примера кронштейны. Если использовать их, то врезку на стропиле делать не обязательно. Как результат прочность всей конструкции возрастёт.

Размеры стропил

Минимальный размер стропила для крыши дома должен быть 50х150 мм (40х150 мм), обычно применяют стропила 50х200 мм. При больших пролетах кровли могут использоваться стропила 50х250 мм или же сдвоенные, то есть две доски соединяются вместе с помощью гвоздей. Также возможен вариант использования брусков с размерами 100х150 мм. Чтобы точно знать какой размер стропил нужно выполнить расчет. Для этого собирается вся нагрузка (см. выше), которая воздействует на стропило и вычисляется нужное сечение.

Если же делать расчет нет желания, то можно воспользоваться табличными значениями, по крайней мере это лучше, чем принимать размеры наугад.

Задавшись шагом стропил и зная длину можно определить размер сечения стропилы. Данный вариант является не точным и желательно его подтвердить расчетом!

Какими размерами должны обладать стропила?

После того, как будет выбрана оптимальная доска для стропил, можно приступать к формированию специального чертежа и схемы будущей стропильной системы. Для этого определяется сечение, длина, ширина и иные параметра стропил, которые после изготовления будут соединяться друг с другом в правильной последовательности.

Размер стропил может значительно отличаться, так как на этот параметр оказывает влияние много факторов. К ним относятся габариты дома и крыши, выбранная конструкция стропильной системы, возможные нагрузки от ветра и другие аналогичные воздействия. Оптимальным будет использование рекомендаций:

• минимальный размер равен 50х150 мм;
• если создаются значительные пролеты, то выбирается размер 150х150 или же 250х100;
• нередко используются более значительные по размерам стропила, если планируется возведение существенного по габаритам торгового павильона или иного крупного строения.

Важно! Чтобы точно знать оптимальные размеры стропил для крыши, требуется правильно рассчитывать данный показатель.

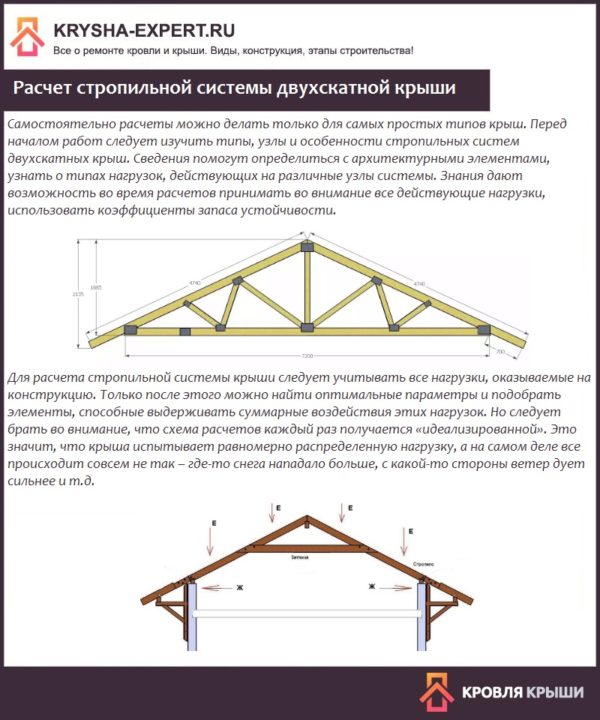

Для расчета важно определить, какая нагрузка будет воздействовать максимально на крышу, что позволяет выбрать сечение и иные параметры стропил. Дополнительно имеется возможность воспользоваться специальными нормативными значениями, но они не учитывают определенные климатические условия различных регионов, поэтому специалисты предпочитают проводить правильные расчеты,

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

стыка плоскостей не имеет плотного шва и прикрыто сверху доборной Стык плотный и Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем.

В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной элемент устанавливается поверх кровельного материалаи служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.

д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Наслонная система с подстропильными балками

Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.

Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.

Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.

Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.

Отсутствие конькового прогона автоматически означает, что стропильная система образует распор. Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.

В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.

Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.

Необходимость применения

Наслонная стропильная конструкция необходима в случаях, когда требуется перекрыть пролёты с максимальной длиной от шести метров до шести с половиной метров, с соблюдением условия по наличию дополнительных несущих конструкций в виде колон или стен, способных удерживать стойки.

Крепление стропил к мауэрлату

Пролёты, имеющие максимальные значения протяжённости в условиях частного домостроительства, встречаются крайне редко. Именно поэтому при возведении индивидуальных построек рекомендуется применять наслонный тип стропил.

В основе технологии лежит опора стропильных ног на мауэрлат, но в случае с деревянными постройками функцию мауэрлата берёт на себя верхний стеновой ряд. Такой соединительный узел является наиболее важным в наслонной стропильной системе. Использование ригеля, которым стягиваются стропильные ноги, позволяет увеличить длину пролёта до восьми метров, в условиях одной опоры – до двенадцати метров, а при использовании двух опор – до шестнадцати метров.

Особенности установки стропильной системы и мауэрлатов двускатных крыш

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.
