Выбор типа конструкции

Обычно для соединения этажей строятся деревянные поворотные лестницы. Разработанная технология позволяет конструировать безопасные изделия, по которым могут ходить и дети.

В зависимости от планировки дома и наличия свободного пространства лестницы, ведущие на второй этаж, имеют следующие разновидности:

1. Маршевые. Количество маршей бывает различное. На повороте между ними располагаются площадки или устанавливаются забежные ступени. Бывают косоурные конструкции или применяется система на тетивах.
2. Винтовые. Не занимают много места. В качестве опоры используется несущая стойка.
3. На больцах. В таких изделиях отсутствуют косоуры. Крепеж ступеней ведется к стене, а между ними располагаются больцы.
4. Комбинированные. Конструкция объединяет в себе разные системы.

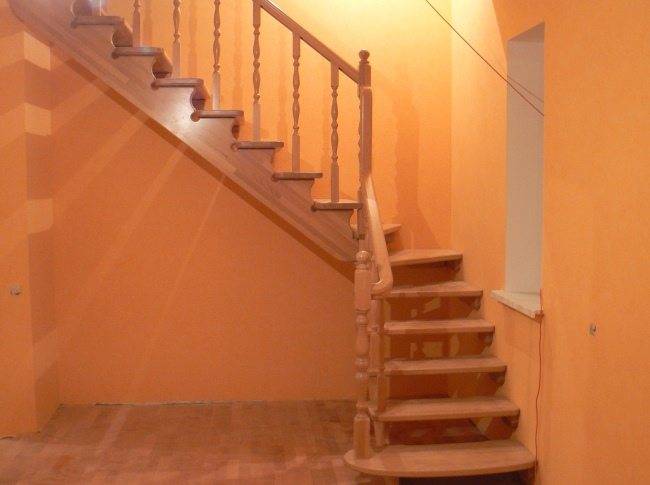

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

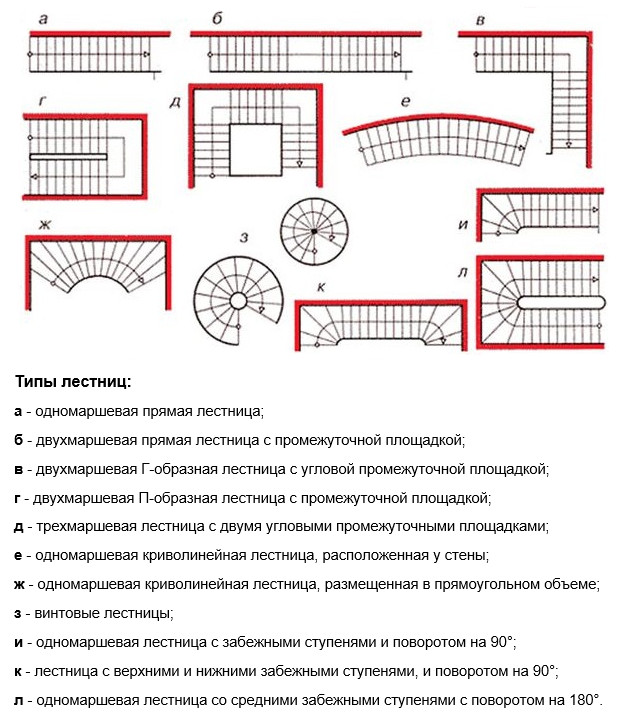

Виды поворотных маршевых лестниц

Лестница с поворотной площадкой

Поворотные лестницы компонуются из нескольких маршей и оборудуются площадками между ними. Различают такие типы конструкций:

• Г-образные – лестничные марши соединяются под углом 90°;
• П-образные – состоят из двух маршей, соединенных между собой площадкой, которая расположена между ними или на уровне этажа;
• 3-х секционные – собираются из трех маршей под углом 90° относительно друг друга;
• трапециевидные – предназначены для установки в помещениях нестандартной планировки;
• закругленные – лестницы криволинейной формы с углом оборота в 360°;
• комбинированные – состоящие из элементов разных видов.

Способ и место установки поворотных конструкций выбирают исходя из целого ряда факторов:

• удобство размещения лестничных маршей;
• возможность крепления поворотных площадок;
• свободный подход к лестницам и пр.

Поворотная площадка для лестницы не всегда должна делить последнюю на две равные части. Вести к ней могут всего несколько ступеней, а затем начинаться основной марш. В этом случае сооружение может и не иметь поворотной площадки – ее вполне могут заменить забежные ступени.

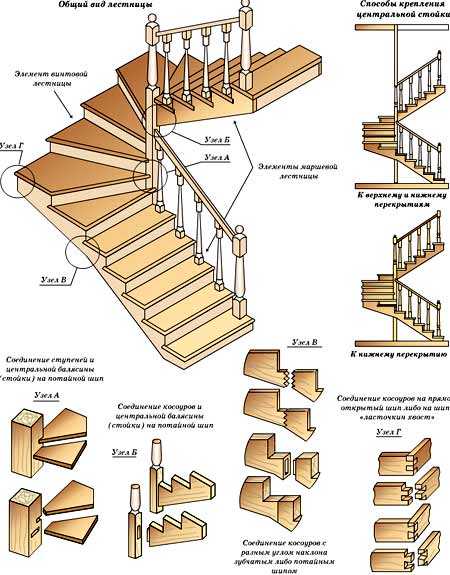

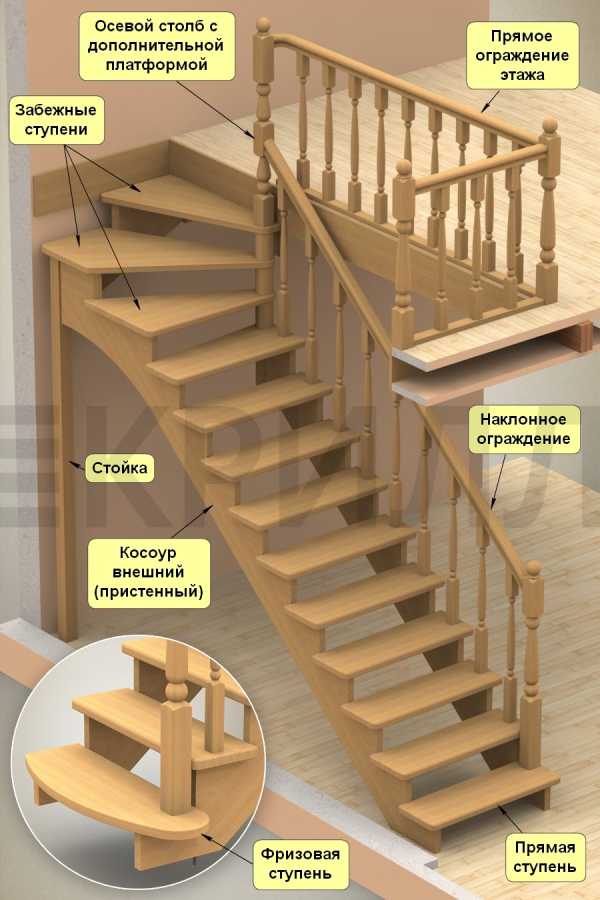

Лестница с забежными ступенями

Лестницы с забежными ступенями могут быть:

• винтовыми;
• собранными на одном косоуре или на тетивах;
• П-образными, которые в отличие от лестниц с поворотными площадками полностью развернуты на 180°.

Каждая из конструкций обладает своими преимуществами и недостатками, однако все они компактны и экономят площадь жилого помещения.

Определение необходимых геометрических размеров лестницы

Итак, прежде чем открыть калькулятор расчёта лестницы на второй этаж онлайн, тщательно просчитывают все будущие параметры. Без размеров высоты и ширины ступеней, ограждения, расстояния между этажами и угла наклона никаких результатов программа не выдаст.

Пример расчёта длины лестницы, высоты и ширины ступеней

Напоминаем о соответствии всех лестничных параметров стандартам СНИП и ГОСТ!

Мы указываем лишь на самые основные моменты, играющие роль в безопасности людей, эксплуатирующих лестничную конструкцию. В этот список попадает общее число ступеней, которое может быть от 3 до 18, не учитывая чётность. По высоте ступени не должны быть ниже 12 см, и ни в коем случае не превышать 20 см при общей ширине 23−25 см.

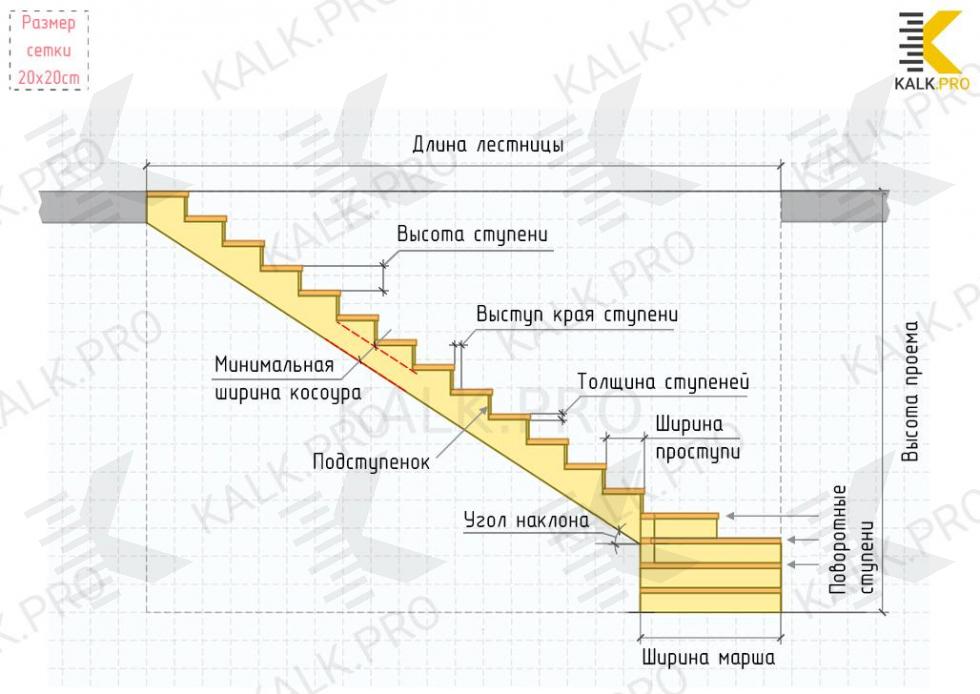

Примерный чертёж прямой лестницы

Давайте попробуем смоделировать маршевую лестницу на косоурах. Дано: лестничная площадка, длина − 6000 мм, ширина − 3000 мм, высота между уровнями этажей − 3300 мм, расстояние между маршами − 100 мм. Производим расчёт, в котором учитываем, что при расстоянии между этажами в 3300 мм делаем два марша.

Итак, (ширина лестничной площадки в 3000 мм – межмаршевый промежуток в 100 мм) / 2 = 1450 мм. Чтобы определить высоту одного марша, межэтажную высоту делим пополам и получаем 1650 мм. Размер ступеней определим, как 150 мм высоты, умноженные на 300 мм.

Число подступенков в марше высчитывают методом деления высоты одного марша на высоту подступенка и получают: 1650 / 150 = 11 (штук). У верхнего марша будет на одну ступеньку меньше, 11 — 1 = 10 (штук), значит, в марше будет 11 подступенков, а проступей − на одну меньше. Длина марша высчитывается умножением ширины проступи на число ступенек, 300 мм умножаем на 10 штук и получаем 3000 мм.

Стандартная величина ширины лестничного проёма равна 90 — 110 см, хотя в редких случаях допустимо снизить эту отметку до 80 см. Все размеры на плане и чертеже необходимо перенести на стены и отметить все составляющие конструкции. Для этого применяют отвес и намеленный шнур.

Определение необходимого угла наклона лестницы

Многие рекомендуют угол наклона от 29° до 37°, так как больший угол хоть и экономит пространство, но только за счёт понижения комфортабельности. В расчётах не забывают о расположении дверных и оконных проёмов, колоннах, арках.

Виды поворотных лестниц

Такие лестницы предпочтительнее использовать в тех случаях, когда существует дефицит пространства и одномаршевые конструкции на тетивах не вмещаются. По этой же причине, а также и само строение конструкции, предполагает её размещение у стены, в идеале в углу.

Поворотные лестницы подразделяются на несколько видов, в основном по углу поворота. Повороты могут быть обустроены на любом уровне лестничной конструкции. Предпочтение отдаётся нижней части. При такой планировке поворот остаётся почти незаметным для идущего по лестнице человека. Ещё одним достоинством является безопасность.

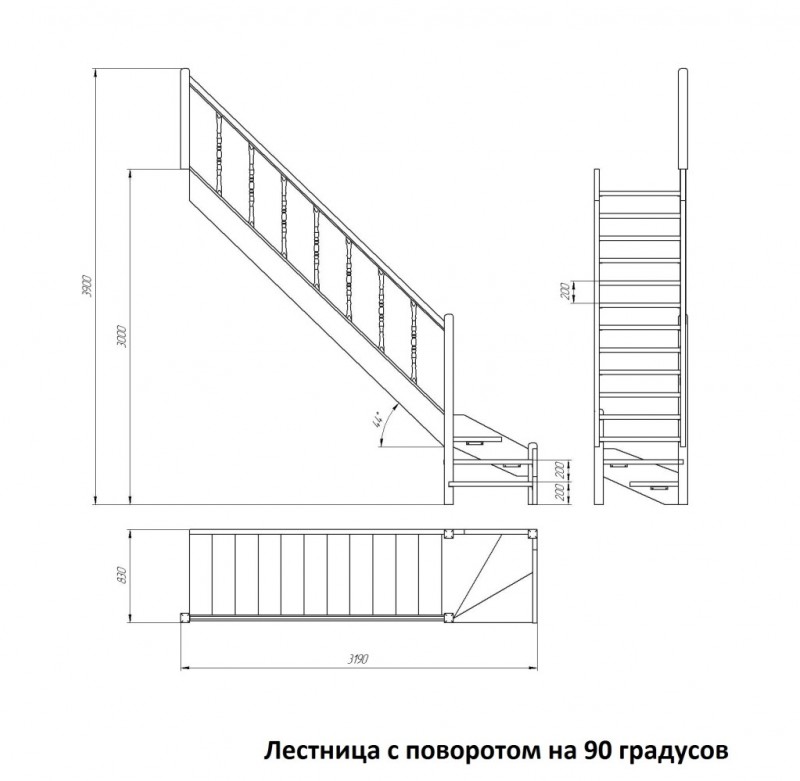

Г-образная

Одна из самых распространённых моделей является Г-образная поворотная лестница. Разворот конструкции осуществляется на 90. Такая форма подходит для её устройства в угловой части помещения. Лестница с поворотом на 90 градусов сочетает в себе винтовую и маршевую модели. Часто содержит в своём строении забежные ступени. Их форма и размеры существенно отличаются от прямых ступенек, которые используются для устройства прямых маршей.

К преимуществам лестницы с забежными ступенями и углом поворота на 90 градусов относят:

• универсальность и широкий спектр её применения;
• удобство в эксплуатации;
• довольно простой монтаж;
• возможность использовать пространство под лестницей;
• придать сооружению любое дизайнерское оформление.

С-образная

Такая лестница состоит из нескольких частей, которые в совокупности напоминают букву С. Обычно её построение осуществляется не двумя, а тремя маршами. Конструкция сочетает в себе плюсы как винтовых, так и прямых лестниц.

П-образная

Очень интересным вариантом устройства поворотной лестницы является конструкция с разворотом на 180. П-образное строение позволяет изменить направление движения абсолютно в противоположную сторону, не занимая много пространства. Такие модели почти вплотную приблизились к винтовым вариантам, сохраняя в своей структуре марши.

По своему строению П-образная конструкция во многом напоминает поворотную лестницу на 90 градусов, но чередование поворотных и рядовых элементов производится в несколько отрезков:

• начало подъёма на второй этаж осуществляется по прямым ступеням;
• на следующем уровне начинается поворотная площадка (в данном случае забежные ступени);
• на последнем отрезке подъём осуществляется прямыми ступенями на марше.

Преимуществами лестниц с забежными ступенями с поворотом на 180 градусов считаются:

• привлекательный и эстетичный внешний вид;
• возможность установить в любой части комнаты;
• конструкции удобны в эксплуатации;
• имеют высокую степень прочности и надёжности.

Расчет забежных ступеней: как подобрать ступени для лестницы с точностью до сантиметра

Каждый, кто строит дом для своей семьи, хочет, чтобы он получился красивым, прочным и уютным. Нужно учесть множество важных моментов.

Так, если дом небольшой, приходится рассчитывать каждый сантиметр полезного пространства.

Что делать, если нужна лестница на второй этаж или крыльцо на веранду, а места – минимум? На этот случай придуманы забежные ступени для лестницы. Что это такое и как рассчитать «компактную» лестницу, мы расскажем дальше.

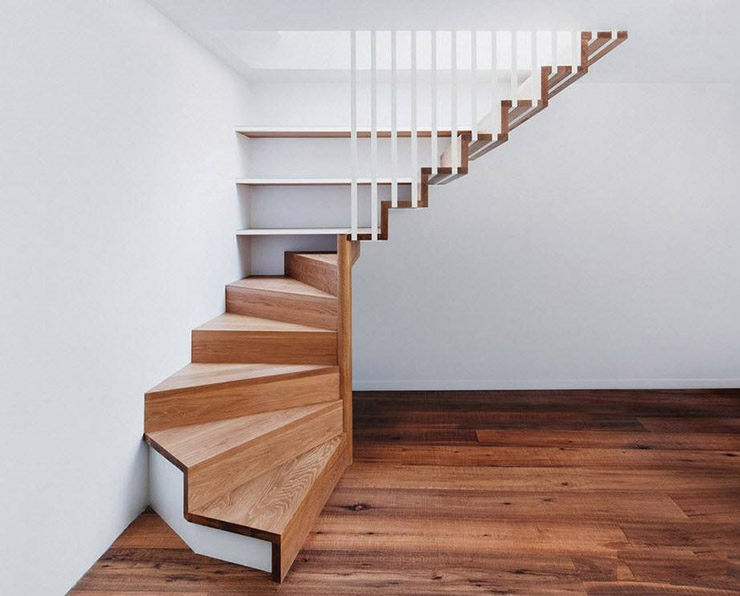

Зачем нужна извилистая лестница

Для начала разберемся с определением. Ступенька, у которой стороны непараллельные (внутренний край уже внешнего) называется забежной. Для безопасности пользования ширина узкого приступа должна быть не менее 10 см, в центральной части проступи (куда ступает нога) – минимум 22 см.

Основные причины установки забежных лестниц:

• экономия пространства. Этот вид конструкций – самый малогабаритный;
• обязательный элемент дизайнерского проекта здания (для поворотных винтовых лестниц, маршей).

Такие конструкции смотрятся аккуратно и оригинально, вписываются практически в любой стиль, позволяют сделать выполнить любой поворот на лестнице, могут изготавливаться из различных материалов (дерева, металла, бетона).

Бетонные лестницы нуждаются в дополнительной облицовке — _kirpich. Отделка придает ступеням эстетичность и надежность. Для лестниц снаружи и внутри дома широко используются клинкерные ступени для лестницы – уже готовые элементы облицовки.

Забежные ступени имеют и слабые стороны:

• сложная проектировка;
• спускаться по ступеням менее удобно, особенно для пожилых людей. По статистике, на поворотных лестницах люди травмируются на 10% чаще, чем на прямомаршевых;
• при установке лестницы нужна точная подгонка.

Чтобы свести риск травмирования к минимуму, следует правильно вычислить все параметры будущей поворотной лестницы, провести подгонку и только затем приступать к монтажу конструкции.

Как рассчитать забежные ступени: способы расчета

Есть 2 основных типа лестниц с забежными ступенями:

• Г-образная конструкция с поворотом на 90 0 – самое популярное решение для небольших частных домов, дач. Представляет собой промежуточный вариант между винтовой и прямомаршевой лестницей. Поворот выводится в любом месте лестницы, чаще всего внизу. Наиболее безопасный и практичный вид забежных конструкций;
• с поворотом на 1800. П-образная конструкция позволяет мягко сменить направление движения в противоположную сторону. Здесь забежные и обычные ступени чередуются друг с другом. Проект в каждом случае рассчитывается индивидуально.

В зависимости от вида поворотного сооружения, существует несколько способов расчета конструкции:

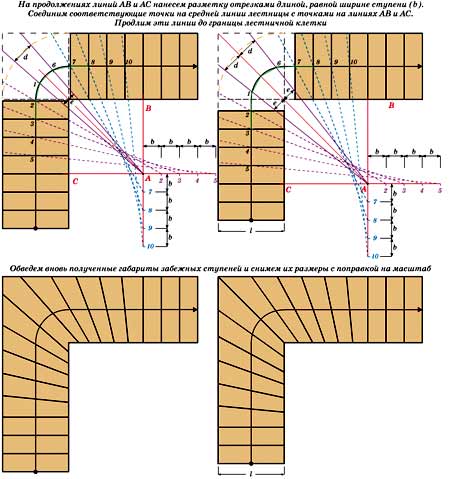

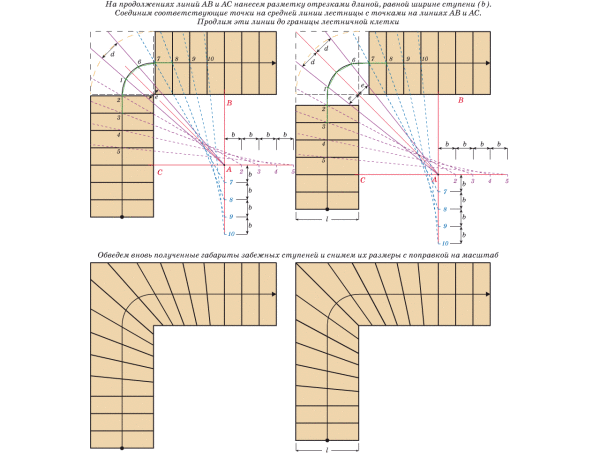

1. Датский метод.В заданном масштабе чертят горизонтальное изображение (проекцию) будущей лестницы, откладывают среднюю линию. Определяют, где будут начинаться забежные ступеньки и отмечают как точку А на внутреннем несущем элементе. На тетиве ставят точку В – она определяет, где начинается средняя среднюю линию делят на отрезки, они по ширине равны забежным элементам. Потом из концов отрезков нужно отложить перпендикулярные линии. На полученных отрезках обозначить наименьшую ширину элементов. Затем точки А и В соединить: полученный отрезок – это самая узкая часть ступенек. Данные переносят на чертеж, соединяют с точками на средней маршевой линии. Вот так определяется размер забежных элементов.
2. Расчет забежных ступеней методом пропорций – подходит для сооружений с углами 90 и 180 градусов.

Лучший вариант – сделать чертеж в натуральном размере. Если нет такой возможности, можно выполнить проекцию в заданном масштабе. Сначала делают горизонтальное изображение конструкции, проводят среднюю линию, на которую наносят отрезки, соответствующие ширине проступей.

Дальше нужно вычислить размеры забежных деталей. Делается таким образом: берут максимальный и минимальный размер седины марша. С обеих сторон среднего отрезка отложить половину. Определятся точки, их соединяют отрезками, которые продлевают и соединяют с осью лестницы.

Обратите внимание

Получившийся отрезок (АВ) делят на определенные отрезки – это количество забежных ступеней. Границы каждой детали можно определить, разделив ось марша на количество этих отрезков и проведя через точки средней линии и маршевой оси линии.

Если ширина забежных ступеней получится меньше допустимой, нужно уменьшить количество элементов.

Провести расчет самостоятельно или доверить специалистам?

Как видите, расчет поворотных конструкций с забежными ступенями – дело, требующее ювелирной точности и определенных навыков. От правильности вычислений зависит не только внешний вид готового сооружения, но и возможность каждый день удобно и безопасно пользоваться лестницей. Форма такой лестницы – сложная, поэтому заниматься расчетами лучше доверить специалистам.

Лестница с забежными ступенями станет удобным и красивым элементом дома, если грамотно выполнить расчеты и грамотно смонтировать конструкцию. Эксклюзивная отделка ступеней придаст лестнице особый шарм и сделает долговечней.

Материалы и монтажные особенности

Ограничения по процессу подбора материала нет как такового. Это может быть стекло, бетон или металл. Довольно часто применяется метод комбинирования, к примеру, в базу конструкции ложится каркас из стали, а подступенники сделаны из древесины. Самым востребованным материалом для строительства будет классика жанра – дерево. Такие резные лестницы помогают добавлять уюта и тепло в дизайн интерьера. Постройки получится более легкими в сравнении с бетоном и металлом, что уменьшает нагрузку на основание. Чертежи и реальность часто расходятся, и потому важно подогнать заготовки при сборочном процессе.

Следует отметить главные трудности, которые способы при установке:

• Материал низкого качества – напрямую воздействует на эксплуатационный срок конструкции. Если вы выберете дерево, то оно должно быть высушено и обладать классом не ниже первого (допускается 1 сук на каждый погонный метр), без заметных изъянов и трещин.
• Точность распиливания – с учетом того, что чертежи сделаны в масштабе, процент погрешности все равно будет в наличии, и потому при самостоятельной установке требуется иметь под рукой инструмент столяра для того, чтобы подгонять элементы.
• Уровень – каждый сборочный этап должен быть произведен аккурат по уровню, что обеспечивает каркасную ровностью, а в будущем конструкционное качество.
• Капитальная лестница выстраивается лишь после идеальной домовой усадки, так как в противном случае это грозит конструкционным переносом, образованием скрипа и трещин.

Качестве установки будет зависеть напрямую от чертежа, который подготовлен и сделанных на его базе заготовок. Сложность процесса сборки будет зависеть от того, насколько грамотно поработана деталирована с габаритами, и сделано распиливание материла. Забежная лестница, изготовленная собственноручно, по личному эскизу – особенный предмет гордости владельца. Но важно оценивать свои силы объективно. И если нет рабочей практики с чертежами, данный этап важно доверять профессионалам.

Советы по монтажу

Наиболее распространенный материал для постройки лестницы в частных домах — древесина. Г-образный пролет тоже проще всего мастерить из дерева, но с учетом некоторых особенностей. Если в прямом марше тетива опирается на пол, то в поворотном придется соорудить дополнительную опору. Обычно ее делают в виде столба из деревянного бруса, закрепляемого к полу и перекрытию в месте, где начинается длинный марш. Крепление второй тетивы осуществляется к стене.

В данном видео горожанка делится своим опытом самостоятельного строительства деревянной лестницы с забежными ступенями.

Ступеньки требуемых размеров, стойки, перила и балясины заготавливаются заблаговременно, как и брусья для изготовления перил. Этапы возведения лестницы выглядят так:

1. Изготовление тетивы. Брус размечается под крепление ступеней, производится вырезание треугольных пазов.
2. Монтаж вертикального опорного бруса. Для стыковки с тетивой в нем необходимо выдолбить глухой паз соответствующих размеров.
3. Крепление тетивы к стене и установка под ней подпорного бруска, который связывается с вертикальным столбом перекладиной для жесткости.
4. Установка второй тетивы с прикреплением к перекрытию и столбу.
5. Монтаж опорной конструкции для поворотных ступеней в виде брусков, прикрепленных к стене. Разметка и вырезание клиновидных проступей, подготовка пазов в опоре для их монтажа.
6. Закрепление всех ступеней верхнего марша и на повороте под углом 90°.
7. Вырезание коротких косоуров для монтажа первого марша, постановка их на место с креплением к стене, полу и опорному столбу.
8. Установка последних ступенек, стоек и перил.

В данном видео демонстрируется расчет забежных ступеней при повороте лесничного марша на 90 градусов.

При постановке треугольных ступенек надо учесть, что от нагрузки они могут треснуть вдоль волокон. Поэтому под каждой следует предусмотреть горизонтальную опору.

Сколько стоит лестница поворотная своими руками

Лучше всего делать лестницу с поворотами на второй этаж своими руками из мебельного щита. Древесину можно брать любую: сосна – самая дешевая, но наименее долговечная. Ясень, бук – дорогие, но прочные и мало подверженные гниению и деформациям породы дерева.

На более узкую по сравнению с традиционной маршевой поворотную лестницу понадобится примерно 15 кв. м мебельного щита стоимостью 30 000 р. Если ваша лестница будет одной стороной примыкать к стене (как на картинке выше), то и ограждение понадобится делать только с одной стороны. Следовательно, бруса, который используется для изготовления перил, балясин, опор тоже понадобится чуть меньше: уложимся в 5 000 р. Крепеж, клей обойдутся в 2 000 р.

Итак, Г-образная лестница своими руками будет стоить примерно 37 000 р., П-образные лестницы своими руками, соответственно, потребуют больших затрат.

К сожалению, это вовсе не дешевле, чем покупка готовой поворотной лестницы. Конструкции фабричного изготовления можно приобрести и за 30, и даже за 20 тысяч рублей – причем, естественно, более аккуратные и качественные. Вот, например, одна из компактных лестниц, продающихся в магазине Московские лестницы. Ее цена – 20 990 р. Эта модель специально предназначена для небольших проемов.

Более надежные и солидные модели стоят совсем ненамного дороже. Вот эта модель продается по цене 38 800 р. (в тех же Московских лестницах).

Деревянная лестница ЛС-225

Благодаря конвейерному производству и прямым контрактам с оптовыми поставщиками древесины, многие производители лестниц для домов и дач имеют возможность предлагать очень экономичные изделия. К тому же, вам не придется ломать голову и читать статьи о том, как сделать поворотную лестницу, а потом делать сводящие с ума расчеты и недели три дышать пылью и краской.

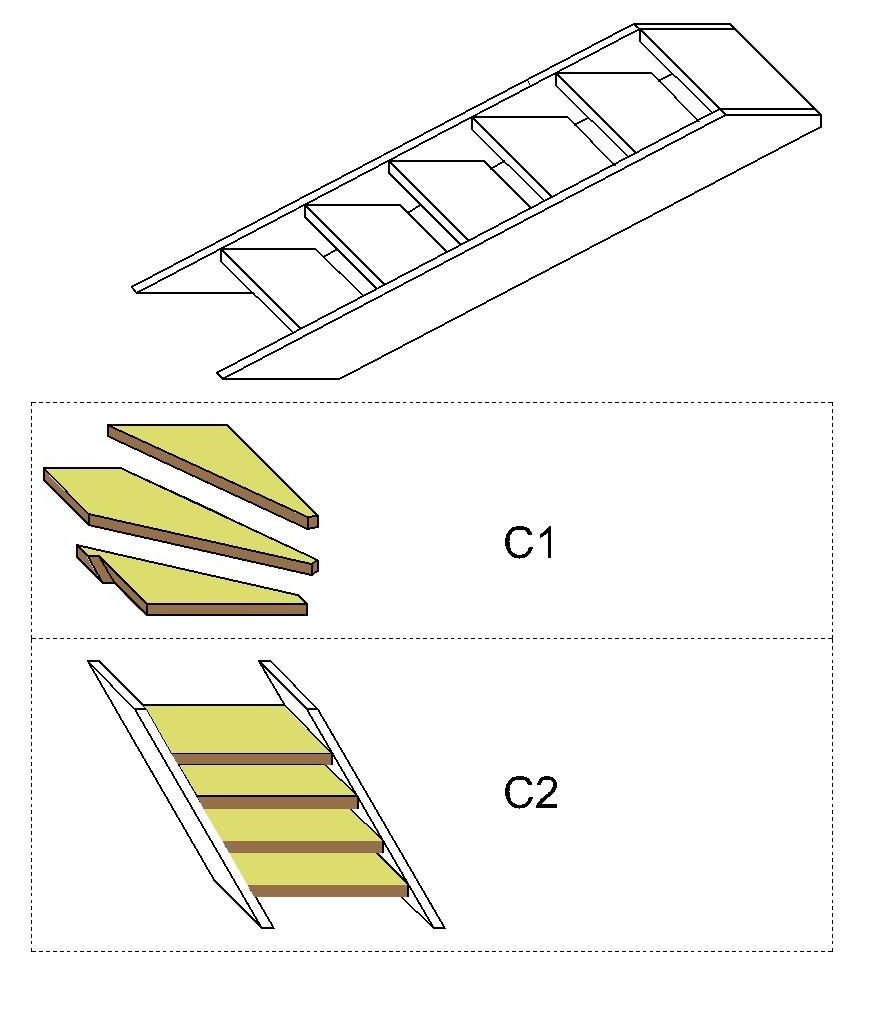

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

• высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
• длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
• ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

• 2x + y, где
• X — высота подступенка;
• Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

• 30/ 28/16
• 33/ 26/17
• 37/ 24/18
• 41/ 22/19
• 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

• горизонтальный катет — горизонтальная проекция основания будущей лестницы;
• вертикальный — высота от пола до пола между этажами;
• гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

• 2A + B=60-64 см, где
• A — высота подступенка;
• B — ширина проступи;
• 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

• 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

• 280/15 =18, 6
• 280/16= 17,5
• 280/17=16,4
• 280/18=15,5
• 280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Распиловка косоуров

Для несущих частей лестницы изготавливается шаблон — прямоугольный треугольник с нанесенными размерами глубины ступени и высоты подступенка. Его вырезают из фанеры или пользуются угольником. Карандашом наносят разметку, сверяются с правилом — тонкая часть от ширины доски не больше 15 см — и выпиливают лишнее.

Лучше действовать лобзиком — он аккуратно отрежет части по намеченным линиям. Торцы подготовленных досок сразу шлифуют, чтобы не дать им пойти щепой.

Алгоритм расчета лестницы на второй этаж своими руками

В следующей таблице приведены значения, которые опытные профессионалы рекомендуют использовать при расчетах размеров деревянной лестницы на второй этаж:

Надежная опора на ступеньку будет обеспечена при глубине последней, не меньше длины стопы. Но и чрезмерное увеличение не нужно. Для предотвращения ошибок учитывают нормальную длину шага от 60 до 64 см. Проверяют правильность расчета следующей формулой: 2В+Ш=62 см, где В и Ш, высота и ширина ступеней соответственно.

Для создания чертежей лестницы на второй этаж своими руками из дерева используют традиционные инструменты, компьютеры, специализированное ПО. В любом случае можно применять следующий алгоритм действий:

Угол наклона и предназначение лестницы

На этом рисунке видно, что при ограниченном свободном пространстве приходится использовать слишком крутые подъемы. В таких случаях применяют трапы, иные специальные конструкции.

Выдвижная лестница применяется по мере необходимости. В сложенном состоянии она убирается под декоративное покрытие потолка

В данной публикации мы поговорим о типах лестничных конструкций и разберемся, каким образом рассчитать все основные размеры. Выполнить расчет лестницы онлайн помогут специально разработанные нашей командой калькуляторы.

Расчет лестницы с поворотными ступенями на онлайн

Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.

Сотрудники компании «» и расположенный на нашем сайте калькулятор для расчёта лестницы с поворотными ступенями на 180° помогут вам быстро и точно рассчитать все параметры будущей конструкции.

Все расчёты производятся нами с учётом современных строительных норм.

В результате вы получите подробную информацию относительно размеров компонентов будущей лестницы, объёмов материалов, необходимых для её возведения и прочих нюансах.

От точности расчёта подобных межэтажных конструкций зависит как их долговечность, так и удобство пользования. Неправильно рассчитанная или спроектированная лестница может оказаться не только неудобной, но даже опасной при ежедневном использовании. Кроме того, она может быстро прийти в негодность из-за конструкторских ошибок.

Воспользовавшись помощью сотрудников нашей компании и расположенным на нашем сайте онлайн-калькулятором для расчёта лестницы с поворотными ступенями на 180°, вы получите долговечную, надёжную, удобную конструкцию.

Лестницы с поворотными ступенями на 180°

Параметры для расчета лестницы с поворотными ступенями на 180°

Общий чертеж лестницы

Чертеж шаблона ступеней

Чертеж тетивы

Чертеж поворотных ступеней

Специфика расчёта лестницы с поворотными ступенями на 180°

Лестницы с поворотными ступенями на 180° широко используются в самых разных областях строительства. Такую лестничную конструкцию можно встретить в частном особняке или в двухуровневой квартире, в скромном дачном домике или в роскошном лофте.

Преимуществом такой лестницы является существенная экономия свободного пространства по сравнению с простыми лестницами с одним пролётом. Поэтому в случае недостатка места такое решение может оказаться наиболее приемлемым, а то и единственным.

Такой вид лестниц имеет достаточно сложное устройство. В отличие от П-образной лестницы с поворотной площадкой тут применяются поворотные ступени, которые расходятся веером от центральной опоры. Этот элемент конструкции напоминает часть винтовой лестницы.

Расчёт лестницы с поворотными ступенями на 180° требует особенно высокой точности, малейшая небрежность или непрофессионализм тут могут начисто свести к нулю все преимущества такого сооружения.

Что учесть при расчёте П-образной лестницы с поворотными ступенями

Использование нашего калькулятора и помощь наших сотрудников позволят вам максимально точно и грамотно рассчитать будущую конструкцию, избежать наиболее распространённых ошибок проектирования. В ходе расчёта рекомендуем учитывать следующие важные нюансы:

• Высота проёма, где будет располагаться лестница.
• Ширина лестничных пролётов.
• Общее количество ступеней и число ступеней в нижнем пролёте.
• Количество поворотных ступеней – оптимальным для такой лестницы считается число в 6-8 ступеней.
• Толщина доски, из которой изготавливаются ступени.
• Высота перил – наиболее приемлемым считается высота не менее 90 см.

Все важные параметры межэтажных конструкций прописаны в соответствующих строительных нормах. Также получить всю необходимую информацию вы можете у наших сотрудников. Для этого звоните нам в рабочее время или отправьте запрос на электронную почту.

Расчет деревянных лестниц онлайн калькуляторами +3D

Лестница с забежными ступенями с поворотом на 180° на косоурахЛестница с забежными ступенями с поворотом на 90° на косоурахПрямая лестница на косоурахЛестница на косоурах с поворотом на 90°Двухмаршевая лестница на косоурах с поворотом на 180°Трехмаршевая лестница на косоурах с поворотом на 180°

Даже самая роскошная лестница не сможет гарантировать безопасность и комфорт, если при ее проектировании были допущены ошибки. Функциональность, надежность и красота – основные составляющие этого важного элемента интерьера, поэтому к эргономике конструкции предъявляются особые требования.

Безошибочный расчет деревянной лестницы сделает наша уникальная программа – калькуляторы лестницы онлайн, которые максимально оперативно обработают введенные данные и предоставят оптимальный вариант любого проекта лестницы и его 3D модель.

Виды конструкций лестниц

Программа для расчета лестниц учитывает материал, из которого предполагается возвести конструкцию, и ее вид. Среди многообразия выбора наиболее часто предпочтение отдается деревянным лестницам следующих типов:

• маршевые – практичные и эргономичные, могут быть одно- и двухмаршевыми;
• винтовые – изысканные и элегантные, прекрасно вписываются в интерьер, чаще используется в ограниченных по площади помещениях;
• комбинированные лестницы из дерева – креативное сочетание винтовых и маршевых элементов, эффектный итог дизайнерского мастерства.

Лестницы еще классифицируются по типу несущего элемента:

• на косоурах или иногда даже на одном косоуре;
• на тетивах (может быть комбинация с другим видом, например с одной стороны на больцах, с другой на тетиве);
• на больцах;
• некоторые другие менее распространенные.

Чем сложнее конструкция, тем более затруднительно рассчитать лестницу самостоятельно. Зато с любыми трудностями великолепно справляется наша программа для проектирования лестниц – быстро, уверенно и безошибочно производит расчет каркаса лестницы. Определившись с типом конструкции, будет не лишним ознакомиться с основными нормами проектирования и строительства, изложенных в наших статьях, чтобы деревянные лестницы для дома соответствовали общепринятым стандартам и были безопасны.

Алгоритмы, заложенные в наши калькуляторы деревянных лестниц, не позволят допустить при расчетах ошибку: при несоответствии строительным нормам введенных вами данных программа отобразит допущенные ошибки и предложит откорректировать критические параметры.

Основные параметры лестниц

Соблюдение стандартов СНИП и ГОСТ в первую очередь необходимо для того, чтобы лестницы для дома были максимально комфортными и не служили причиной травмирования. Перечень основных правил довольно обширен, среди наиболее значимых стоит отметить следующие:

• количество ступенек должно варьироваться в диапазоне от 3 до 16 и быть нечетным;
• рекомендуемая высота ступеней – от 12 до 20 см, ширина – 23-25 см;
• желательный уклон лестницы 30°-35°, возможно увеличение этого показателя до 45°;
• высота перил не должна быть
