Cоздание приставной лестницы для дома

Пожалуй, еще на этапе проектирования следует задумывается, какое сделать крыльцо для дома. Существует несколько их видов:

• Обычное (простое) крыльцо. Состоит из небольшого количества ступеней, при этом подступенки могут быть как открытыми, так и закрытыми. Такое крыльцо может быть построено с перилами или без них. Имеет простой внешний вид, отсутствует широкий настил.
• Крыльцо – патио. Имеет оригинальный внешний вид и характеризуется красивыми формами. Такое крыльцо имеет специальную площадку, на которую устанавливаются цветы или другие элементы декоративных конструкций. Может быть обустроена небольшая площадка для отдыха.

Крыльцо из дерева патио

• Крыльцо – терраса или веранда имеет достаточно сложную форму. Оно соединяется с открытой частью дома, имеет зону для отдыха.
• Встроенное крыльцо. Строится вместе с домом, имеет с ним общий фундамент. Такой тип крыльца проектируется совместно со зданием, продумывается каждый элемент постройки.
• Пристроенное (присоединенное) крыльцо. Строится отдельно от самого здания. Можно сделать в процессе эксплуатации дома. Представляет собой отдельную конструкцию, которая определенным образом присоединяется к дому.

Виды конструкций лестниц

Рассмотрим более детально виды конструкций лестниц.

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее в доме детей и пожилых людей, здесь необходимо учитывать частоту использования. На втором месте стоит удобство и комфорт подъема и спуска.

_Размер — геом. числовое значение линейной величины в выбранных единицах измерения. (ГОСТ 21778-81)

Немаловажным критерием является и эстетичность. Более того, необходимо учитывать материальные возможности: исполнению вариантов, чем более простых по форме, финансовых затрат, изготовление деревянных лестниц со сложной конфигурацией потребует больших временных. Лестница обязательно должна сочетаться с интерьером комнаты.

_Лестница — подмащ. конструкция, предназначенная для перемещения людей по высоте и создания кратковременных рабочих мест. (ГОСТ 24258-88)Материальный — 1) имущественный, денежный; 2) относящийся к материалу,

Являются преимущественно популярными. В лестнице может быть один либо несколько маршей. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими либо размещаться около стены. Но прямые модели требуют много площади, вследствие этого чтобы сберечь полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

_Модель — изделие, являющееся трехразмерным упрощенным изображением предмета в установленном масштабе. Модель является составной частью макета. (ГОСТ )

Применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок, тогда у марша бывает криволинейная форма с оптимальным углом подъема. Преимущественно популярными видами деревянных лестниц для загородного жилого дома являются:

• Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
• Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
• 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
• Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения либо около стенки – самые прочные с надежной опорой.
• 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
• Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
• 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но потребует значительной высоты потолка.

_Помещение — единица комплекса недвижимого имущества (часть жилого здания, иной связанный с жилым зданием объект недвижимости), выделенная в натуре, предназначенная для самостоятельного использования для жилых, нежилых или иных целей, находящаяся в собственности граждан или юридических лиц, а также Российской Федерации, субъектов Российской Федерации и муниципальных образований. ; — пространство внутри здания, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 10-01-94); — пространство внутри дома, имеющее определенное функциональное назначение и ограниченное строительными конструкциями. (СНиП 31-02-2001)

Для выбора конкретной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Чаще всего, при ограниченной площади либо из эстетических соображений владельца частного дома, конструкции винтового типа применяются реже. Они не так удобны, как маршевые, по ним непросто транспортировать мебель.Необходимо будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности, чтобы установить лестницу.

_Правило — положение, описывающее действия, предназначенные для выполнения. (СНиП 10-01-94)

Винтовые лестницы иногда выполняют просто декоративную функцию, особо с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

• с опорой ступенек на внутренний столб и периметральные стены;
• с опорой на ограждение и гнутые тетивы.
• с консольным защемлением ступенек на внутреннем столбе;
• с консольной опорой ступенек на обсадную трубу;

_Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ )Ограждение — банк. устойчивое к взлому пулестойкое средство защиты банковское (СЗБ), предназначенное для обеспечения безопасности персонала банка и предотвращения несанкционированного доступа на территорию банка и непосредственно к месту хранения ценностей. (ГОСТ Р 51110-97)

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в конкретной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Изготовление своими руками деревянных лестниц: чертежи и виды конструкций

Зачастую в загородных домах и на дачах лестницы делают из дерева. Древесина является экологически чистым продуктом и поэтому имеет широкое распространение в строительстве. Так же применяют металл, бетон, оргстекло, керамику и их всевозможные комбинации.

Изготовление своими руками деревянных лестниц, чертежи которых вы будете разрабатывать, требуют наличия определенных навыков.

Существует много видов и вариаций деревянных лестниц, причем каждая имеет свои особенности. Так же и учитывается пространство, где будет установлена лестница, оно может быть ограниченным или просторным.

Лестница может быть прямой или поворотной, а также сооружение может быть расположено возле стены или просто посредине комнаты

Виды лестниц, которые существуют в архитектуре:

• Маршевые лестницы, наверно, самый распространенный вид, они могут быт одно или двух пролетными;
• Лестницы винтовые – этот вариант удобным является в том случае, когда пространство ограничено;
• Комбинированные лестницы – они состоят из двух или нескольких типов лестниц.

Перед тем, как выбрать ту или иную лестницу, нужно оценить свои возможности. Лучше всего для начала выбрать простую прямую лестницу, но из качественного и надежного материала. Определенную роль имеет пространство дома, чтобы после реконструкции, лестница не заняла большую половину дома. Для этого нужна своя схема. Нужно сначала сделать замеры и расчеты. А также, для изготовления лестничных конструкций самостоятельно, нужно иметь соответствующие инструменты, пиломатериал и опыт работы с деревом.

Маршевая лестница, особенности расчёта параметров

Прежде чем начинать какое-либо строительство сложных элементов, производят расчёты и составляют чертёж. Если говорить о частном строительстве, то межэтажные лестницы бывают:

• главные;
• вспомогательные.

Первые предназначены для повседневного использования. Они предназначены для перемещения людей как с грузом, так и без него. Вспомогательные конструкции используются для определённой цели, например, спуска в подвал, более короткого перемещения между этажами. В последнем случае часто применяют винтовые лестницы. Каждый вид имеет свои особенности и правила расчёта. Главные лестницы в силу своего назначения выполняются в виде:

• прямых;
• поворотных.

Маршем называется прямолинейный участок, в пределах одного этажа их может быть от 1 до 4. Переход с одного марша на другой осуществляется через маршевые площадки. Они выполняются в виде прямого или плавно закруглённого участка. Поворотные, в свою очередь, бывают:

• Г-образные;
• П-образные;
• четверть оборотные;
• полуоборотные.

В первых двух вариантах поворот осуществляется под прямым углом, в двух других это происходит по радиусу на 90 и 180 градусов соответственно. Причём поворот может быть единичным или состоять из двух разворотов, соединённых прямым участком. Остальные виды если и используются в частной практике, то очень редко.

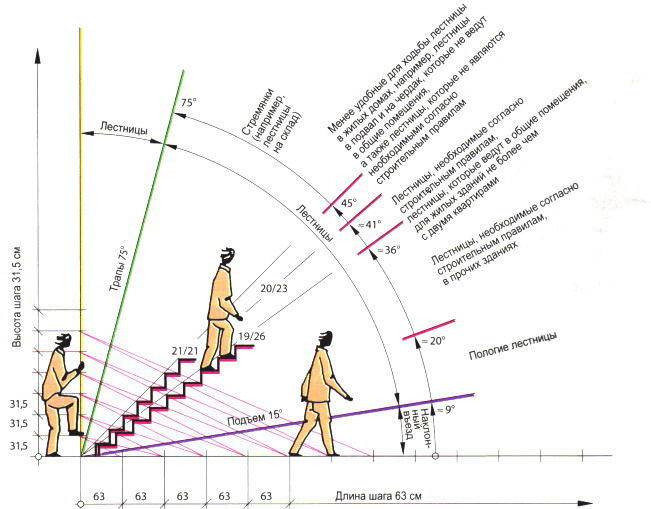

Определение размеров

Если просвет ещё планируется сделать, то по стандарту его ширина должна быть в пределах 90–130 см. Следующим шагом идёт измерение проёма и высоты между чистым полом первого и второго этажа. Чистым называется горизонтальная поверхность пола. В этот промежуток входит расстояние между полом первого этажа и потолком, и расстояние перекрытий, обозначается буквой h. Измеряется ширина (a), длина просвета (b) будет определена позже.

Затем определяют размер лестницы. Ширина её будет соответствовать ширине просвета в проёме, а длина зависит от количества и длины ступеней. В частных домах высота ступеньки колеблется от 15 до 19 см, высота определяется подступёнком и толщиной проступи. Производится решение с минимальным и максимальным допуском и получается количество ступеней.

К примеру, высота h = 2800 мм, делим на 150 и 190 мм, получается 18,6 и 14,7 ступеней. Большее число округляют в большую сторону, а меньшее – в меньшую, получается результат 19 и 14 ступеней. Ширина проступи – расстояние для подошвы ноги, должно быть в пределах 25–30 см, умножая 19 на 30 и 14 на 25, получаем 570 и 350 см соответственно. Значит, длина марша будет колебаться от 3,5 до 5,7 метра. Погрешность при расчёте ступенек уйдёт в нижний элемент, т. е. нижняя ступень будет выше или ниже остальных.

Расчёт размера по формуле

Не во всех помещениях имеется такое расстояние, поэтому лестницу делают поворотной, придавая ей Г или П-образную форму. Сам поворот делают либо из угловых ступенек, либо вставляют межэтажную площадку.

Совет. При использовании ступеней их должно быть три, т. к. при меньшем количестве человек их не замечает, при большем – проступь становится слишком узкой и неудобной.

Планируя площадку необходимо убедиться, что в этом месте не будет препятствий (окно, батарея и т. д.). После проведённых расчётов можно на стене прорисовать макет будущей конструкции и ещё раз проверить все параметры. Другую полезную информацию можно узнать из этого ролика:

Для расчёта длины просвета проёма необходимо определить, на какой ступеньке расстояние между лестницей и потолком будет меньше 2 метров. Это минимальный просвет для прохода. С этого места должен начинаться проём.

Внимание. При проектировании лестницы проём делают таким образом, чтобы не пришлось пилить лаги, на которых лежит пол верхнего этажа, поэтому длина проёма должна идти параллельно лагам.

Чтобы определить длину пролёта, используют геометрическое уравнение: h2 + b2 = c2, где с – длина марша.

Как называются части лестницы

Чтобы было проще освещать тему, приведем общепринятые термины, которыми обозначаются ее детали.

Их всего две:

1. перекладины, на которые мы ступаем или хватаемся руками, называются ступенями;
2. длинные бруски, к которым крепятся ступени — это тетивы.

Внимание. Правильнее взбираться по лестнице держась руками не за ступени, а за тетивы. Хотя приставную лестницу использует один человек, многие пожарные лестницы имеют точно такую же конструкцию. Когда в аварийной ситуации по лестнице будет двигаться несколько человек друг за другом то тот, кто держится за тетивы, не рискует сорваться, потому что ему отдавит руки находящийся выше.

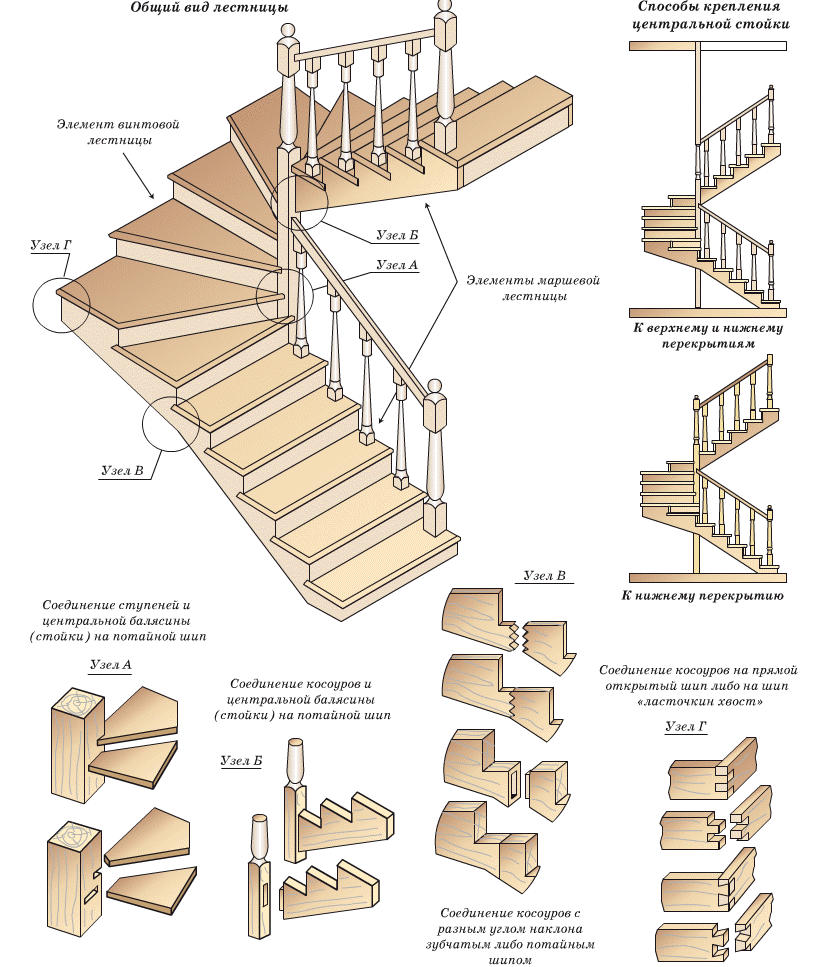

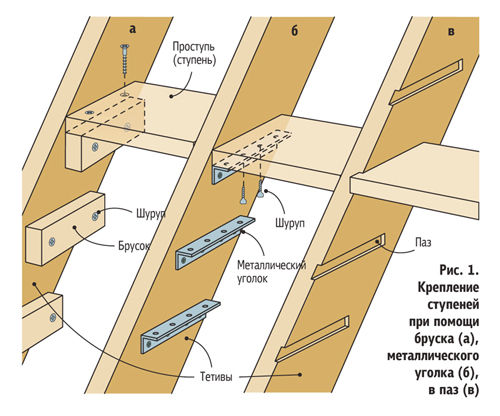

Соединяем опоры и перекладины в одну систему – популярные способы

Создать из поперечных элементов и тетивы полноценную лестницу своими руками можно по разным методикам. Крепление указанных деталей выполняется следующими способами:

1. Набивка ступенек поверх тетивы. Для этой операции применяются шурупы или гвозди. Самый простой вариант создания приставной конструкции.
2. Соединение паз-шип. Такая методика считается в среде профессионалов самой надежной. Она реализуется посредством вырезания пазов на стенках вертикальных изделий и шипов на торцах поперечных элементов. Последние обрезаются по концам в виде прямоугольников. При этом толщина тетивы должна быть такой же, как и ширина шипов. Наименьшее допустимое их сечение – 1,5х3 см. Пазы обязаны соответствовать виду шипов и быть по сравнению с гранями последних меньше на 0,25 мм. В этом случае вы добьетесь по-настоящему плотного прилегания элементов лестницы и, естественно, их надежного крепления.
3. Монтаж поперечин в пазы на вертикальных опорах. Применяется и такая схема крепления. Она предполагает, что концы ступенек идентичны ширине пазов, вырезаемых на тетивах, что позволяет плотно вставить перекладины в проемы, а затем зафиксировать шурупами либо гвоздями.

Деревянная приставная лестница

Профи уверяют, что третья из описанных методик не гарантирует желаемой надежности конструкции. Поэтому, если вы решили сделать длинную лестницу для домашних нужд, закрепите ее элементы дополнительно при помощи шпилек (стяжных), оснащенных на концах специальной резьбой. Чем длиннее конструкцию вы изготавливаете, тем больше метизов нужно использовать. Важно! Крайние стяжные изделия всегда следует размещать под верхней и нижней перекладиной. А остальные метизы монтируются с шагом 200 см по всей длине опор.

Складная лестница на чердак своими руками

Установка складной лестницы позволяет значительно сэкономить место в доме. Она легко складывается и убирается. Дополнительно защищена люком. Монтируется лестница на чердак своими руками быстро и просто. Исполнителю потребуется приобрести саму лестницу, сборные перила и декоративную рамку для люка.

Проведение подготовительных работ

В первую очередь исполнитель должен демонтировать старую лестницу.

Дополнительно удаляется старая декоративная рамка, обрамление лестницы, расположенное внутри прохода. Следующим этапом станет закрепление новой лестницы в собранном состоянии. Это позволит легко поднять ее на чердак и приступить к примерке.

После подъема нового изделия нужно проверить высоту его расположения. Важно учитывать, что люк при закрытии не должен плотно упираться в складную лестницу. Собранную конструкцию необходимо закрепить на вспомогательных планках — длинных рейках.

Затем ее нужно опустить в проем, предварительно подставив под рейки подпорки. При необходимости подъема изделия выше, следует использовать дополнительные клинья.

После того, как раскладная лестница на чердак будет правильно выставлена на подпорках, следует ее разложить.

Пошаговая инструкция по монтажу чердачной лестницы

Первым этапом установки станет фиксация досок, которые будут служить каркасом. Для качественного закрепления под них следует подложить небольшие рейки.

Как только монтаж завершится, следует убедиться в правильности расположения лестницы, легкости и удобстве открывания люка.

Далее работа выполняется по следующей инструкции:

1. Верхняя часть чердачной лестницы благодаря специальным креплениям выравнивается.

2. Измеряется расстояние от среднего блока до пола. Важно установить необходимую длину последней секции.

3. Нужное расстояние отмеряется на нижней секции, выполняется обрезка лишней длины.

4. На концы лестницы монтируются пластиковые ножки.

5. Проверяется корректность раскладывания лестницы (между отдельными секциями не должно быть углов).

Также с помощью специальных креплений можно выставить лестницу по высоте, чтобы она плотно прижималась к полу.

6. Пустоты между каркасом и стенками проема задуваются монтажной пеной.

7. Вокруг прохода монтируются перила (оптимальная высота — 95 см).

Особое внимание нужно уделить монтажу перил. Их нужно надежно зафиксировать.

Для начала необходимо прикрепить их к каркасу, а затем прикрутить к полу с использованием металлических распорок (только для двух передних элементов).

Завершающие этапы

• Когда все элементы будут установлены, а качество их работы будет проверено, можно приступать к установке декоративной рамки. Она позволит придать аккуратный вид заготовленной конструкции. Благодаря рамке, цвет которой полностью совпадает со цветом люка, заготовленный элемент интерьера не будет значительно выделяться.
• Проведение работ по приведенной инструкции и вспомогательных видео материалах займет не более суток, но полученный результат будет действительно качественным.
• Дополнительно хозяин должен позаботиться о нормальном проветривании чердака и отсутствии проблем с кровлей. Повышенная влага, сырость негативно скажутся на состоянии складной деревянной лестницы и приведут к ее быстрой поломке. Подобные проблемы нужно исключить заранее.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Пошаговая инструкция по самостоятельному изготовлению деревянной лестницы

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

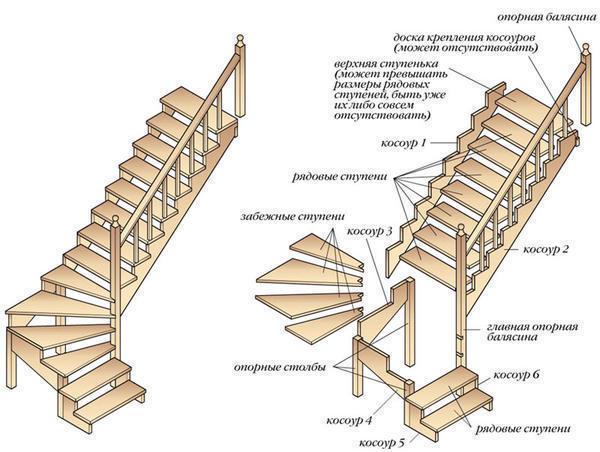

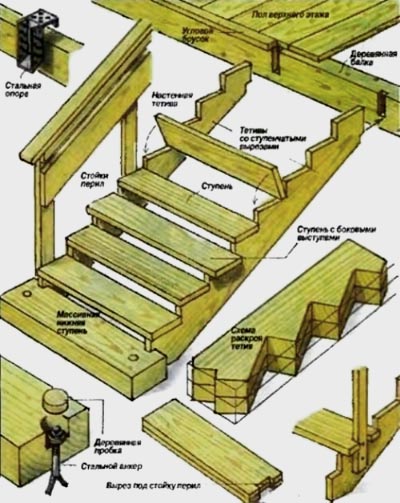

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

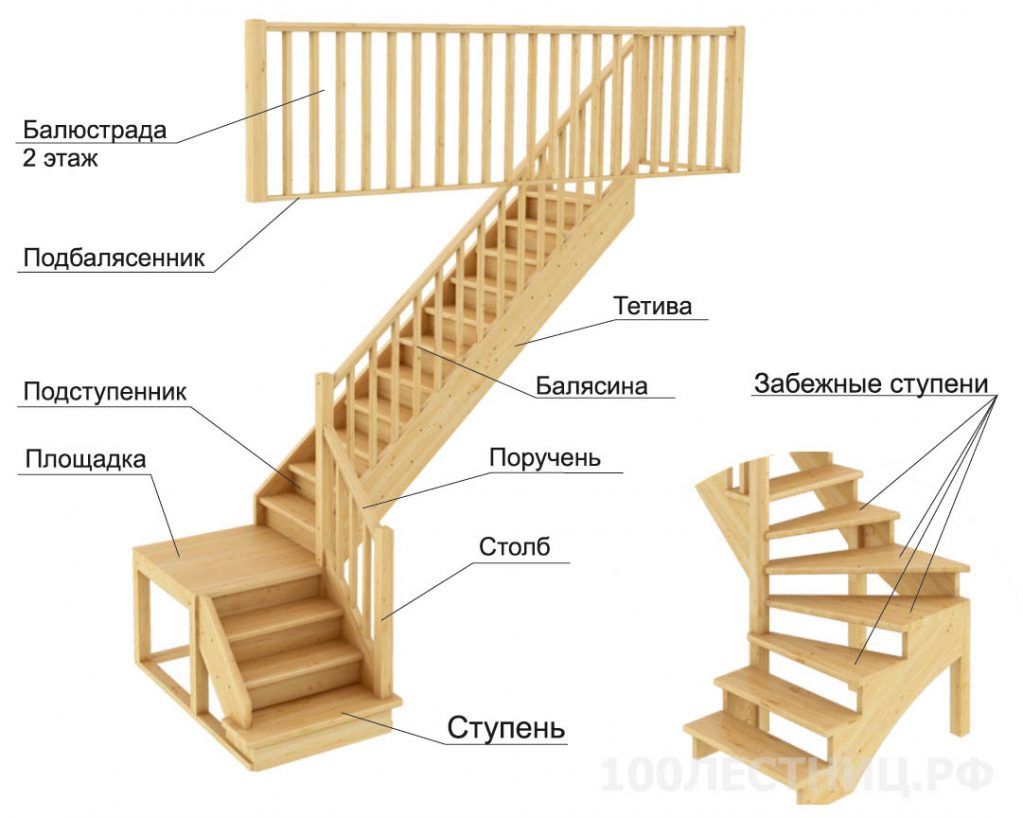

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

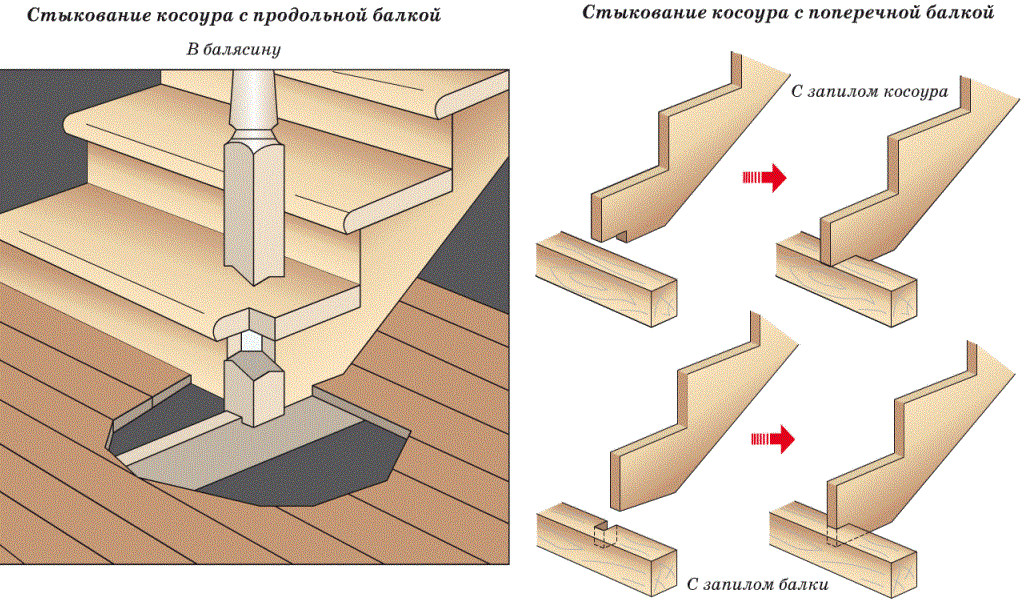

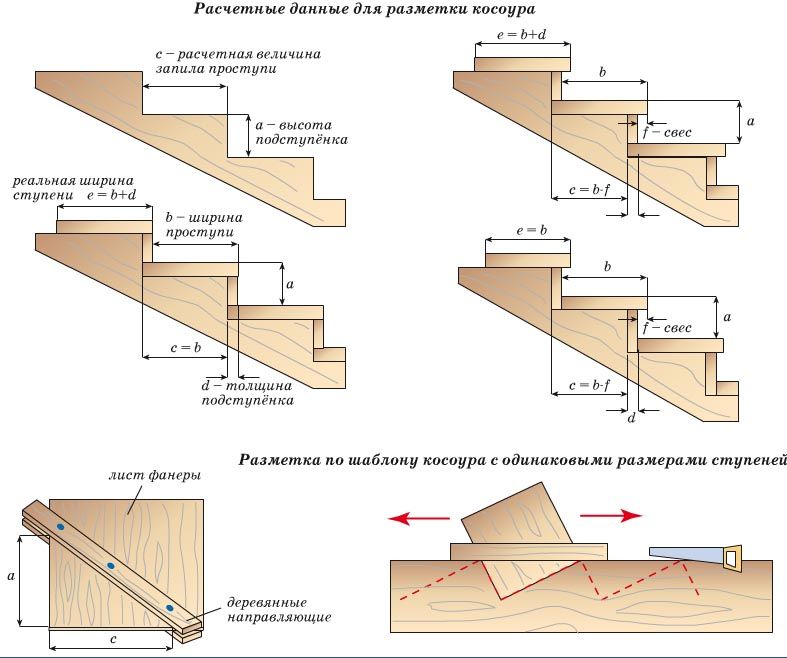

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.

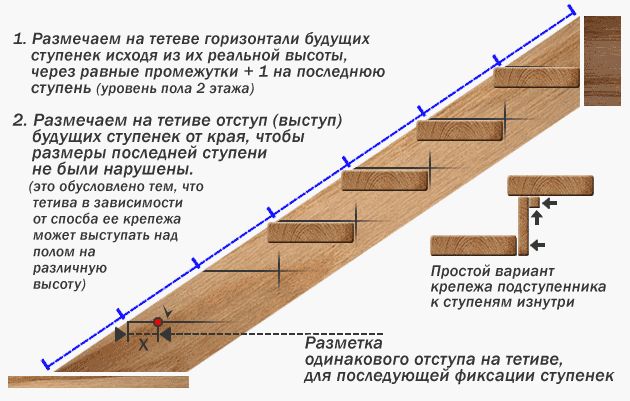

• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

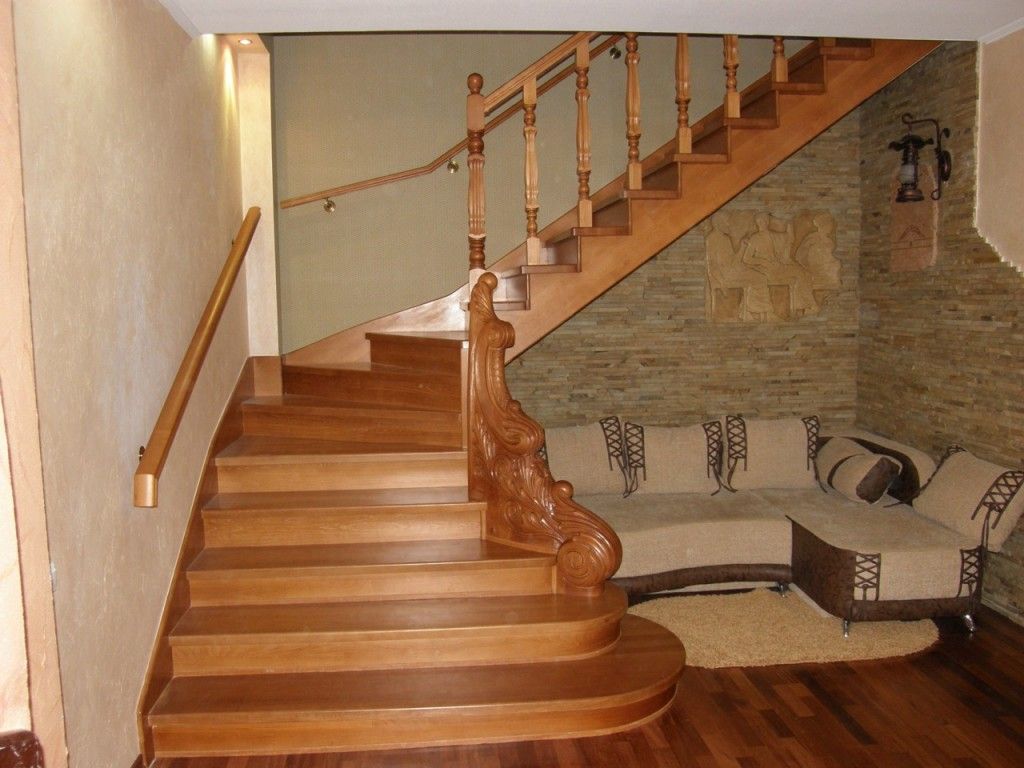

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

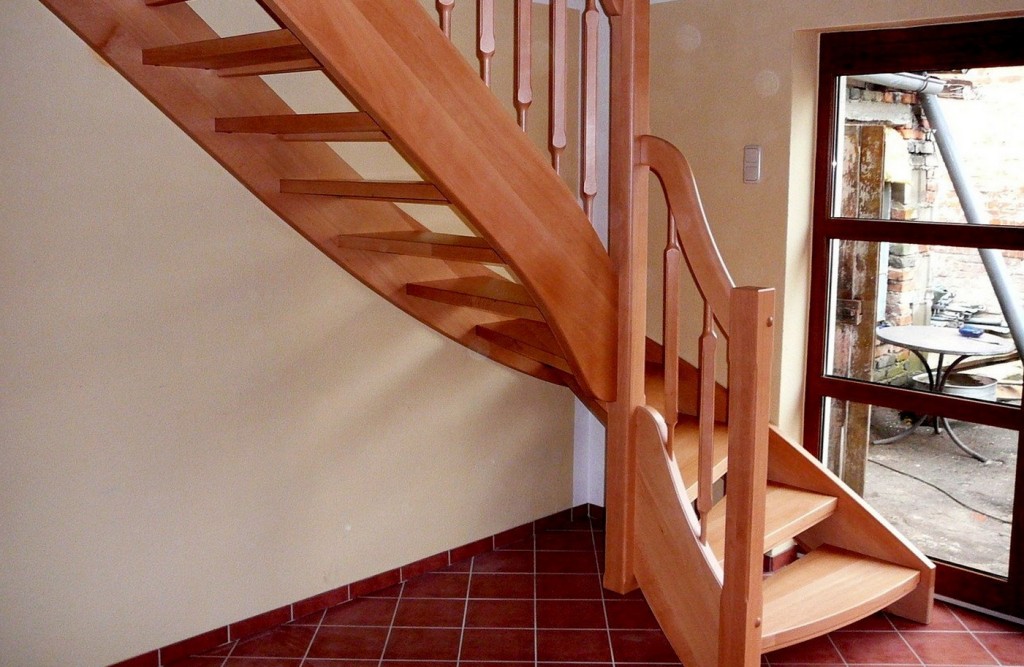

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

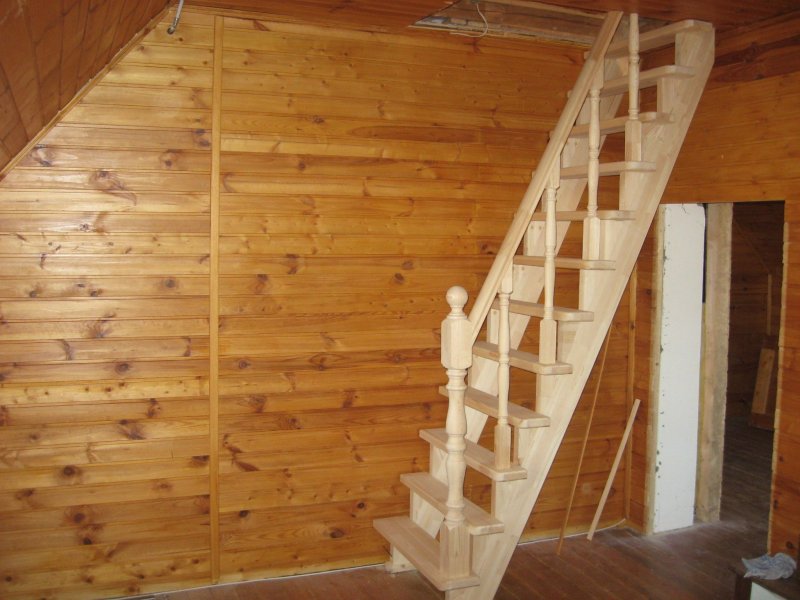

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Основные этапы строительства

Для наглядности мы составили список основных шагов для успешного создания лестничного марша.

Проведение расчетов

Точные расчеты, позволяющие определить размеры лестницы или крыльца, их местоположение, количество стройматериала, и правильные чертежи– это уже 80% успешного результата в лестничном деле! Здесь есть свои прописные истины, которых всегда следует придерживаться:

Чертеж 2-маршевого пролета

• наклон лестницы для удобного подъема не должен превышать 45 градусов;
• площадку следует обустраивать только в случае, если количество ступней пролета больше 10;
• стандартная проступь (ширина ступени) составляет от 25 до 35 см;
• высота подступенка не должна превышать 16-18 см;
• удобная ширина марша – 1,2 м;
• безопасная высота перил составляет около метра.

В изготовлении деревянных лестниц своими руками расчеты провести намного легче, если использовать специальные компьютерные программы из категории «строительных калькуляторов», гарантирующие точность вычислений.

Разметка и изготовление конструктивных элементов

Работу с заготовками межэтажной лестницы или крыльца следует начать с нанесения на них разметки при помощи линейки и специального уголка. К этой процедуре следует подойти очень ответственно, ведь даже небольшое искажение расчетов может испортить ступени, перила или балясины.

После можно перейти к выпиливанию ступеней и подступенков. Сделать это качественно и быстро лучше всего специальной электропилой с регулировкой углов и глубины пропила. Упростить процедуру поможет ступенька-эталон, которая заменит трафарет. Толщина доски для проступи и подступенков не должна быть меньше 40 мм. Не забывайте и о достаточной ширине и хорошем запасе прочности, которым должны обладать ступени крыльца. Если ступени готовы, можно заняться косоурами или тетивами, для которых используют брус толщиной не менее 50 мм.

Простая конструкция без подступенков

Сборка и установка лестницы

После того, как все элементы готовы, косоуры крепятся к полу и перекрытиям и для прочности (в зависимости от расположения лестницы) могут дополнительно фиксироваться к стене или укрепляться доской в районе каждой третьей ступени. Затем по разметке к брусьям крепятся ступени и подступенки. Здесь необходимо точно под 90 градусов выровнять все горизонтальные и вертикальные углы. Закрепляют детали с помощью столярного клея и саморезов из нержавеющей стали, при этом качественное проклеивание всех стыков не позволит лестнице скрипеть.

Завершая часть монтажа – установка перил и балясин. Тут можно немного схитрить и приобрести готовые изделия в магазине по той простой причине, что изготовить эти элементы идеально симметрично и качественно без специального станка дома невозможно. С целью безопасности особое внимание следует уделить прочности и надежности крепления этих опорных деталей.

Балясины с металлическим штырем

Обработка изделия

Надеемся, представленный материал убедил вас, что самостоятельное изготовление деревянных лестниц – не такой уж и сложный процесс. Если же статья заинтересовала вас, просим оценить или прокомментировать ее в полях, расположенных ниже.

Похожие публикации

• Переносную лестницу делаем сами!
• Как сделать винтовую лестницу самому
• Универсальная лестница: размер устанавливайте сами!
• Как изготовить бетонную лестницу самому?
• Как построить лестницу без посторонней помощи?
• Как сделать самостоятельно деревянную лестницу на террасу или крыльцо

(Насколько Вам понравилась статья)

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов. Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней. При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Пример монтажа несущей опоры

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м2. Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

• Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
• Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
• После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Компактная деревянная опора

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

Правильное крепление ступеней

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Пример наборных ступеней

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Надёжные и качественные перила

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком. Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см. Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Дорогие изогнутые перила

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Защитная обработка приставной деревянной лестницы

Изделие отличается прочностью и хорошим внешним видом, но оставаться таким он будет недолго, если изделие не защищено противокоррозионными смесями. Через несколько месяцев бактерии проникают в волокна и вызывают гниение древесины, которое существенно уменьшает ее прочность и долговечность. Для того чтобы приставная лестница в доме прослужила как можно дольше, вам надо обработать ее глубокими пропитками и вскрыть лаком. Простенькая инструкция по реализации этой задачи выглядит так:

1. Вскрываем пропиткой, тонким слоем. Ожидаем примерно 1-2 часа, пока материалы немного подсохнут.
2. Вскрываем вторым слоем пропитки, ожидаем еще 1-2 часа, пока материалы станут намного гуще.
3. Вскрываем лаком для максимально опрятного внешнего вида. Он придает блеск. Даем постоять изделию около 1 суток и можно использовать по назначению.

Вот так вот делается приставная лестница своими руками, которая прослужит хозяину от нескольких лет, до десятилетий, в зависимости от правильности использования и периодического ухода за изделием (повторная покраска).

Тонкости и нюансы

Даже простая лестница непросвещенным мастерам может доставить определенные неприятности. При ее сооружении нужно знать о некоторых деталях и учитывать их.

• Деревянная конструкция обрабатывается антисептиком после сборки. Но по пазам, проделанным под ступени, нужно пройтись до установки последних, иначе состав на эти места не попадет.
• Опытные мастера советуют дважды покрыть лестницу олифой (или чем-то аналогичным), но не использовать краску. Если есть возможность, для красоты лучше покройте конструкцию из дерева лаком.
• Нижние концы опор нуждаются в дополнительном оснащении. Обычно на них монтируются резиновые «башмаки», которые предотвращают деформации бруса и уменьшают скольжение лестницы. Если же она будет использоваться преимущественно по грунту, вместо прокладок из резины лучше оснастить лестницу металлическими шипами.
• С целью повышения безопасности работы на приставной лестнице ее верхний край можно дополнить крючьями, которыми конструкцию можно зацепить за надежную опору. А если угол наклона лестницы превышает 75 градусов, такое приспособление становится обязательным.

И, кстати, если приставных лестниц вы сделаете две, то из них можно соорудить стремянку. Для этого достаточно купить металлические «петли» для соединения элементов. А в принципе, приставная конструкция может даже стать лестницей на второй этаж, так сказать, в плане универсальности применения.

Посмотреть, как делается приставная лестница, можно здесь:

Каркасное крыльцо

Делается намного проще из бруса размером примерно 100×100 мм, досок толщиной от 25 мм для ступеней и площадки и досок от 40 мм для косоуров. Из бруса изготавливается каркас по размерам крыльца. Крепить элементы каркаса можно металлическими уголками и саморезами. Не забывайте делать между вертикальными стойками и фундаментом гидроизоляцию.

Каркасное крыльцо (разметки)

Разметка вырезов в косоурах под ступени

Для настила площадки используйте лаги, расстояние между ними зависит от нагрузки и толщины досок. Положение лаг проверяйте по уровню, все они должны лежать в одной плоскости.

Расчет косоуров такой же, как и при строительстве деревянной лестницы. Если есть желание, то весь каркас можно со всех сторон закрыть досками, это улучшит внешний вид крыльца. Нет желания – закройте только верхний пояс каркаса, чтобы спрятать торцы бруса и места фиксации. Все пиломатериалы желательно обработать специальными пропитками для увеличения срока эксплуатации.

Монтаж крыльца

Составление эскиза крыльца – обязательное условие. Нанесите на нем все размеры и с учетом чертежа подготавливайте заготовки. Если уверены в своих силах, то можете готовить доски комплектом, а потом фиксировать их к каркасу. Нет такого опыта – замеряйте каждую доску отдельно. Времени потребуется больше, но исключается вероятность ошибок.

Крыльцо на деревянных сваях

Крылечко из досок

Видео – Строительство крыльца из бревен

Что нужно помнить?

Любое устройство винтовой лестницы удобно в эксплуатации и выполняет эстетическую функцию.

При этом оно должно быть удобным в использовании и многофункциональным, гармонично сочетаться с общим стилевым оформлением дома.

Полностью соответствовать требованиям будущих пользователь и соответствовать всем правилам по безопасности использования, особенно,

если в доме будут проживать маленькие дети и пожилые люди.

А так как подобный вид лестничных маршей является сложным инженерным сооружением и предполагает наличие двух и более маршей,

которые должны быть разделены с помощью поворотных площадок или ступеней.

То при их производстве требуется предварительный расчёт габаритных размеров самой лестницы, размеров её забежных ступеней и значения ширины проступи.

К тому же для того чтобы достичь максимальной долговечности службы, надёжности и безопасности эксплуатации витой лестницы,

при её изготовлении следует придерживаться таких рекомендаций:

1. конструкция со свободной внутренней кромкой горизонтальной плоскости ступеней способствует снижению травматизма по причине соскальзывания ноги во время подъёма или спуска по их узкой части. Такой способ установки винтовой лестницы делает её более безопасной в эксплуатации;
2. самым доступным по стоимости, более надёжным и безопасным вариантом винтовой лестницы считается модель, в которой ступени закрепляются на несущей опоре и имеют винтовые ограждения. Другие виды, которые имеют поручни гнуто-клеевого типа и закреплённые без опоры ступени, существенно дороже в изготовлении и требуют сложного монтажа;
3. так как при движении по лестничным ступеням чаще всего используется только их середина, то лучше сделать её более широкой – около 20 сантиметров, а уже на расстоянии в 15 см от центральной опоры ширину ступеней можно уменьшить до ширины в 10 см;
4. Помните, что узкие ступени неудобные и небезопасные в использовании!
5. при изготовлении прогона нужно учитывать, что минимальная длина ступени должна быть 15 см, а расстояние между двумя ступенями – 30 см;
6. от назначения лестницы зависит изготовление её ступеней. Если же ступеньками пользуются редко, то они могут быть диной до 60 см при диаметре самого пролёта 1,4 м. Оптимальным же размером является длина ступени 80 см и диаметр 2 м;
7. на поворотных лестницах не рекомендуется делать подступени, потому как они могут служить помехой для полноценной постановки стопы человека на её поверхность. А это может привести к соскальзыванию ноги и падению;
8. при расчёте размеров лестницы и составления её проекта следует учитывать оптимальную высоту прохода, которая обеспечит комфортное передвижение человека по витку шириной до 2 м. Поэтому размеры винтовой лестницы должны быть удобными для всех её пользователей: и взрослых, и детей;
9. каждый из полных витков круговой лестницы должен содержать не менее 11-12 ступеней;
10. немаловажное значение имеет и угол наклона подъёма самой лестницы. И чем он будет больше, тем меньше площадь в помещении будет занимать винтовая лестница из дерева или металла. Допустимыми значениями наклона считается угол в пределах от 23 до 45 градусов. Наиболее удобным в использовании считается угол наклона от 25 до 35 градусов. Если же он будет больше 45 градусов, то подниматься по такой лестнице можно будет только спиной вперёд. А при наклоне менее 23 градусов ничего не будет лучше, как самому сделать винтовую лестницу в виде пандуса – без ступеней;
11. в качестве центральной опоры оптимально подходит толстостенная круглая металлическая труба диаметром около 5 см. Даже такой минимальный диаметр обеспечит готовой конструкции необходимую прочность. Но чтобы создать винтажную лестницу, можно взять и более крупную трубу, но с достаточно толстыми стенками. Такая опора будет установлена вертикально, поэтому место её соприкосновения с полом должно выдерживать колоссальную нагрузку;
12. если монтаж винтовой лестницы осуществляется на деревянное покрытие, то её вертикальная стойка должна быть закреплена на основании с помощью анкерных болтов и крепёжных элементов. Можно также закрепить основание конструкции путём заливки бетона с применением растяжек.

Конструктивные особенности лестницы с поворотом

Существует три вида конструкции лестниц с поворотом:

• Круговые лестницы устанавливаются около несущей стена, угол оборота имеют 360 градусов. Для лестниц маршевого типа этот вид не подходит, так как конструкция занимает много площади, а высота второго этажа не позволит произвести установку, но для винтового типа идеально подходит;
• Деревянные четвертьоборотные лестницы устанавливаются в углу помещения, угол оборота будет составлять 90 градусов;
• Полуоборотные конструкции устанавливаются возле несущих перегородок, угол оборота 180 градусов.

Самая распространенная конструкция лестницы с поворотом представлена в виде 2-ух маршей и нескольких ступеней в месте разворота. Средняя ступень поворота в большинстве случаях служит точкой преткновения.

Для повышения комфортности передвижения по клиновидным ступеням, требуется произвести специальные расчеты, по уширению пропорционально забежных ступеней за счет площади прямых. Конструкция поворотной лестницы будет осложнена, но значительно повысит комфорт спуска и подъема по ступеням. Для строительства такой деревянной лестницы на второй этаж своими руками потребуется определенный опыт и знания технология монтажа, эту работу лучше доверить специалистам.

Похожие материалы

• Строительство туалета на даче своими руками
• Выгребная яма своими руками без откачки
• Как построить теплицу из поликарбоната своими руками схемы
• Откатные ворота своими руками чертежи и конструкция

Изготовление прямой бетонной лестницы

В просторном доме с бетонными перекрытиями второго этажа можно сделать лестницу из бетона. Чаще всего в домах монтируют конструкции двух видов – монолитную и комбинированную, в которой бетонным является только косоур. Второй вариант смотрится более привлекательно и изящно. Для изготовления бетонной лестницы обязательно нужна опалубка и очень прочное основание.

Изготовление прямой бетонной лестницы

В процессе работы понадобится:

• обрезная доска, обитая пленкой, или водостойкая фанера;
• прочный брус 100х100 мм;
• вязальная проволока и арматура;
• саморезы;
• бетонный раствор.

Доски для опалубки выбирают толщиной 3 см, толщина фанеры не должна быть менее 18 мм. Все размеры просчитывают так же, как и для деревянной лестницы, но основание должно быть максимально прочным. Начинают со сборки опалубки: доски или фанеру сбивают по чертежу, соблюдая угол наклона и не допуская образования щелей.

Готовую опалубку устанавливают между этажами и закрепляют с помощью деревянных брусков. После этого внутри каркаса раскладывают арматуру, связывая поперечные прутья проволокой. В местах установки перил закрепляют пробки из дерева, а потом заливают опалубку готовым раствором. Заполнить каркас нужно сразу, иначе монолитность основы будет нарушена.

Заполнение каркаса лестницы бетоном

Когда бетон хорошо схватится, опалубку снимают, а поверхность ступеней периодически увлажняют, чтобы избежать растрескивания. Приступать к отделке можно только после полного высыхания и упрочнения бетона. Для изготовления комбинированной лестницы заливка косоура производится точно так же, но опалубку делают гораздо уже и с учетом монтажа ступеней.

Когда бетон хорошо схватится, опалубку снимают

Для отделки монолитной конструкции используют дерево, камень, плитку и другие материалы. При облицовке следует учитывать вес материала, ведь плитка и камень оказывают большую нагрузку на основание, чем деревянные панели. На бетонный косоур могут крепиться любые ступени, особенно хорошо сочетается такое основание с деревом.

Как еще могут послужить стремянки

Деревянная стремянка – почти готовый мольберт, подставка для рисования. Он может использоваться как взрослым, так и ребенком. Отличие будет лишь в высоте, на которой крепится бумага, и месте установки полочки для красок, баночек с водой и т.п. Для крепления бумаги желательно оборудовать конструкцию фанерным щитом.

Из одной стремянки также можно сделать стол. Нужна всего лишь столешница – щит из ДСП или фанеры. Часть верхних ступенек убирается, перекладина на подпорке устанавливается вровень с самой верхней ступенью из оставшихся. Щит кладется на ступень и перекладину.

При наличии двух одинаковых стремянок своими руками можно сделать еще кровать и беседку. В первом случае понадобится длинный щит – для создания лежанки на верхах стремянок. Нижние части могут использоваться как столы (см. выше) либо как нижний ярус кровати (понадобится еще один длинный щит). Аналогично кровати может быть сделана беседка.
