Порядок установки пандусов по закону

В первую очередь установку пандусов осуществляют для инвалидов. Множество нормативно-правовых актов регулируют данную процедуру. Стоит отметить Конвенцию ООН по правам инвалидов, Конституцию Российской Федерации, а также Федеральный закон №181 “О соцзащите инвалидов”.

Принятые корректировки в последнем законе призваны облегчить жизнь нетрудоспособным слоям населения и создать безбарьерную среду для маломобильных категорий граждан. По закону установка пандусов предполагается у входа в здание и на лестничном пролете.

Существуют определенные ГОСТы, которые определяют требования к установке пандуса — например, СНиП 35-01-2001. Данный документ предоставляет основные сведения о проектировании зданий для маломобильной категории граждан — инвалидов в том числе. Входят и различные требования к конструкции — к ширине, уклону и поручням, о которых поговорим более детально далее.

Требования к пандусам: размер, угол наклона, поручни

Пандусы бывают разных видов — стационарные, откидные или съемные. Установка конструкции обязательна, если неровность поверхности составляет 4 сантиметра. Подходящий уровень наклона — 5%, являющимся соотношением высоты и длины, или в крайнем случае до 10%. Одностороннее движение на конструкции предопределяет ширину площадки в 90 сантиметров, а двухстороннее в 180. Если длина конструкции больше 9 метров, то потребуются дополнительные площадки.

Поручни являются неотъемлемой частью пандусов. Спуск или подъем по конструкции с уклоном был бы невозможен без перил. Существует два типа — парные и одинарные. Должны быть непрерывны на всей протяженности конструкции на высоте от пола 90 сантиметров. Сечение круглого металлического профиля должно составлять 40 миллиметров. Крепеж ставится с внутренней стороны параллельно движению. Также обязательно должен присутствовать выступ — 30 сантиметров.

Установка поворотного пандуса, ширина которого составляет 90 сантиметров, производится вместе с промежуточной площадкой размером 140 на 140 сантиметров. Площадь поворотной конструкции на 180 градусов составит 180 на 150 сантиметров.

Пространство перед специальной площадкой и на выезде из него оформляется другим цветом и нескользящим покрытием.

Требования к входной площадке

Установить одну конструкцию недостаточно. Необходимо также учесть размеры входной площадки (например, верхней части крыльца).Параметры стандартной площадки и другие важные моменты описаны в СП данному документу, входные конструкции должны иметь следующие размеры:

• минимальная ширина — 185 см;
• минимальная глубина — 140 см при открытии двери внутрь дома или 150 см при открывании наружу;
• минимальная площадь для поворота коляски — 220 см.

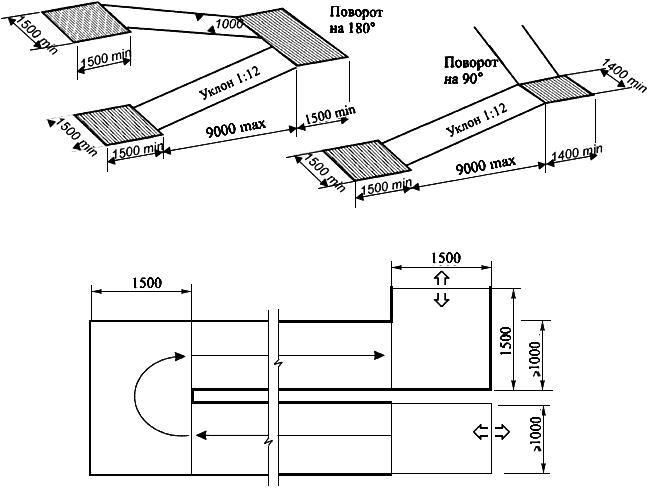

  Размеры площадки пандусов для инвалидов.

Главное требование к входной площадке — обеспечение возможности передвижения инвалидных кресел с максимальным комфортом. По этой причине, её площади должно быть достаточно для поворота или движения кресла. Чтобы обеспечить инвалидам комфортное передвижение, был разработан другой норматив — СП Данный нормативный документ устанавливает иные требования к входным площадкам. В частности:

• конструкция должна оборудоваться навесом и водоотводом;
• в зимний период, по возможности, поверхность платформы должна подогреваться;
• минимальные размеры площадки (при открытии дверей наружу) — 140×200 см или 150×185 см;

  Минимальный размер площадки.

• площадка с пандусом должна быть не менее 2,2×2,2 м.

Конструктивные особенности бетонного пандуса для инвалидов

В принципе, данное устройство в своей конструкции имеет три составляющие. Это пролет под углом и две площадки в начале пролета и наверху. Поэтому строительство пандуса из бетона ограничивается сборкой опалубки и заливкой бетонного раствора. Конечно, не забываем и об армирующем каркасе. То есть, все точно так же, как и в случае сооружения лестницы, только вместо ступенек должна быть ровная уложенная под углом дорожка.

Так как бетонное пандусное устройство — это долговечное сооружение, то подходить к его строительству надо основательно. Чертеж делать надо обязательно, где должны быть указаны не только форма конструкции, но и точные его размеры. Сразу же оговоримся, что построить бетонный пандус своими руками — процесс не самый простой.

Пандус для молодых мам с колясками

Комиссия, о которой мы говорили выше, вправе определять целесообразность и техническую возможность установки пандуса только для инвалидов. Для иных категорий маломобильных групп населения (МГН) она этого делать не может, а значит, и получить финансирование из бюджета нельзя. Но этим “иным категориям” тоже может требоваться пандус. Мамам, которые выходят на прогулку с колясками, очень трудно спускать по ступенькам ребенка и коляску без посторонней помощи. Выход — установить пандус за счет собственников помещений в вашем МКД. Процедура полностью аналогична той, что мы описали пунктом выше:

• обращаетесь в управляющую организацию (УК, ТСЖ, ЖК или ЖСК);
• управляющая организация (вместе с вами) проводит оценку возможности и целесообразности установки пандуса;
• проводите общее собрание собственников;
• принимаете решение о реконструкции в части оборудования МКД техническими устройствами для беспрепятственного доступа МГН в МКД;
• определяете источник финансирования работ.

Проект и согласование пандусов для инвалидов в году

Разработанные нормы и требования к конструкции должны обеспечить высокий уровень доступности для инвалидов, использующих коляски :

Более 3 м

Также важным показателем являются поручни, т.к. являются важной сопутствующей частью к пандусам:

6 см

Другие требования для перил без конкретизированных показателей:

• не должны прерываться
• наличие маркировки
• изготавливаются из металла
• устанавливаются с обеих сторон

В связи с необходимостью формирования доступной среды инвалидам наиболее часто используемые территории инвалидам, использующими коляски, являются дома. Поэтому возникает необходимость заявить об этом даже при том, что сформирована единая база по инвалидам, по которой можно проверить действительность инвалидности у гражданина.

Право на установку в подъездах пандусов имеют зарегистрированные и проживающие инвалиды, у которых ИПРА предусмотрено использование кресла-коляски.

С такими документами необходимо обратиться в управляющую компанию (но в некоторых городах эту обязанность взяли на себя администрации ГО или МО) лично, через представителя или по почте:

• заявление о необходимости установки пандуса (с согласием на обработку персональных данных), где отражается желаемый вид пандуса, на основании чего определяется техническая возможность установки пандуса
• документ представителя инвалида
• документ инвалида
• справка об установлении инвалидности
• ИПРА

Заявление рассматривается и принимается решение о постановке на очередь установки пандуса (снимается с учета, если инвалид переезжает или умирает). При установке пандуса – он включается в состав имущества всех жильцов.

В некоторых случаях проектировка домов не предусматривает установку пандусов, в этом случае инвалиды также остаются в затруднительном положении при самостоятельном передвижении.

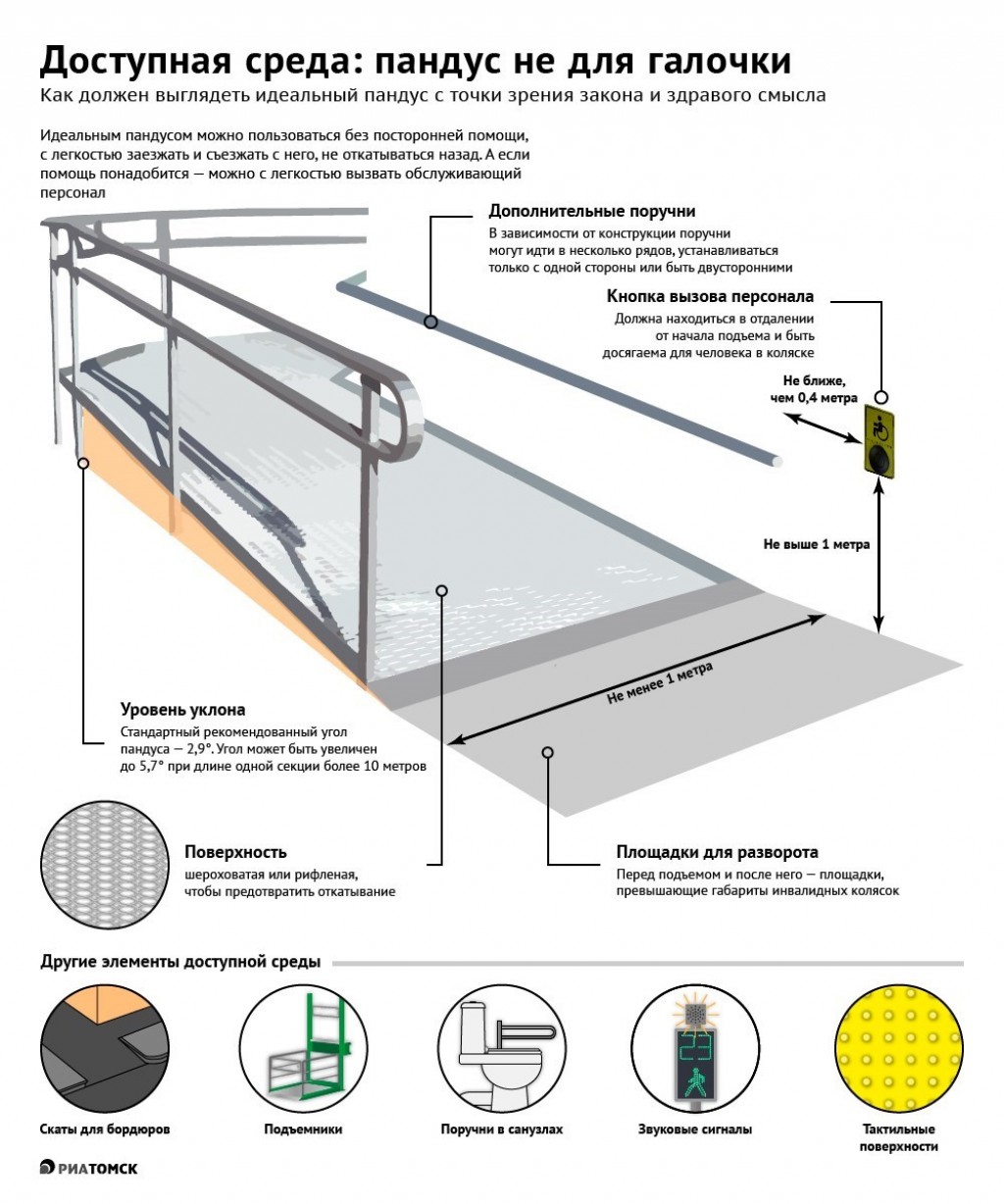

Часто встречаются и при наличии и при отсутствии пандуса кнопка для инвалидов для вызова персонала. Даже при том, что создаются объекты для самостоятельного перемещения инвалидов, не все могут воспользоваться конструкцией. Также в некоторых зданиях нельзя установить пандус из-за планировки или по причине проводимого ремонта. Объекты, имеющие такие кнопки можно отнести к условно-доступным для инвалидов.

К установке кнопки для инвалидов законодательных требований нет, но при ее использовании могут для инвалида возникнуть определенные трудности, поэтому сформулированы правила по установке таких кнопок вызова для инвалидов:

1. высота установки кнопки от 0,85 до 1 м от земли
2. расстояние от выступающих частей конструкций не менее 0,4 м
3. определить ответственное лицо, которое будет реагировать на вызов и обеспечить слышимость на этом рабочем месте
4. мелодия звонка желательно должна регулироваться или заменить лампочкой
5. звонок устанавливается негромкий, мелодичный, лучше – с регулируемым уровнем
6. напряжение кнопки должно не 220, а 12 Вольт для безопасности чтобы никого не ударило током
7. расположение кнопки для инвалидов с учетом того, чтобы не перекрывалось движение прочих посетителей
8. обеспечить видимость кнопки из окна или через прозрачную дверь
9. при проведении работ по благоустройству или ремонту обеспечивать возможность доступа к кнопке вызова

По ФЗ от N 181-ФЗ собственники зданий должны сформировать инвалидам доступную среду. При этом владельцы могут использовать все возможные способы для исполнения закона, в т.ч. и кнопки вызова.

Условия доступности инвалидам объектов необходимых инфраструктур и оказания им необходимой помощи обязуют органами власти. Но много сооружений построены давно и их нет возможности приспособить под потребности инвалидов, требуются реконструкция или кап. ремонт. Владельцам в этом случае нужно согласовать с местным общественным объединением инвалидов, определив меры для возможности доступа инвалидам или предоставлять услуги по месту проживания инвалида или дистанционно. Современная планировка же должна предусматривать доступ инвалидов.

На стоянках ТС всех видов инфраструктур должно быть выделено не меньше 10% мест (но не менее 1) для парковки специальных ТС инвалидов без оплаты за стоянку. И эти места не должны занимать другие ТС.

КоАП РФ Ст. регулирует административное наказание в области необеспечения соблюдения требований закона 181-ФЗ.

В случае уклонения от обеспечения условий доступности инвалидов к объектам различных инфраструктур:

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

• допустимый угол уклона;
• ширина и длина сооружения;
• размеры площадок для удобного подъезда инвалидных колясок;
• наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

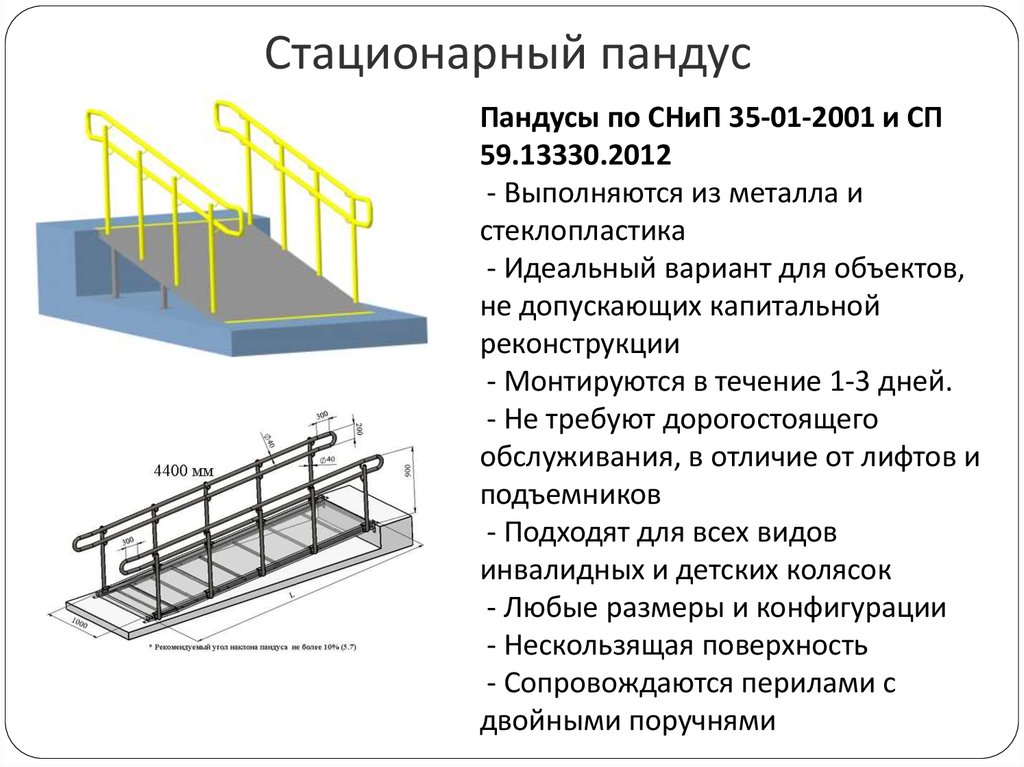

СНиП 35-01-2001

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

• Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
• Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
• Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

• Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.

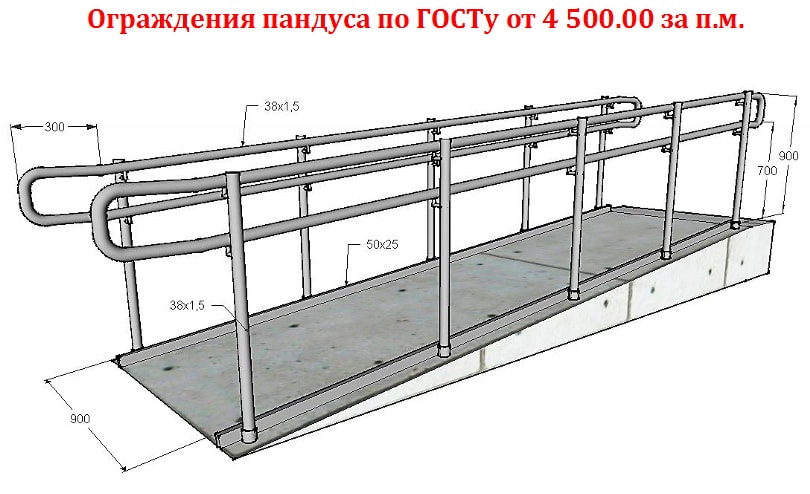

• Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
• На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

СП

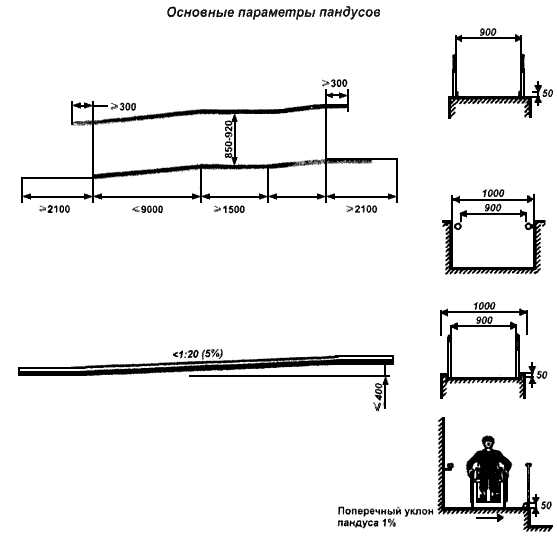

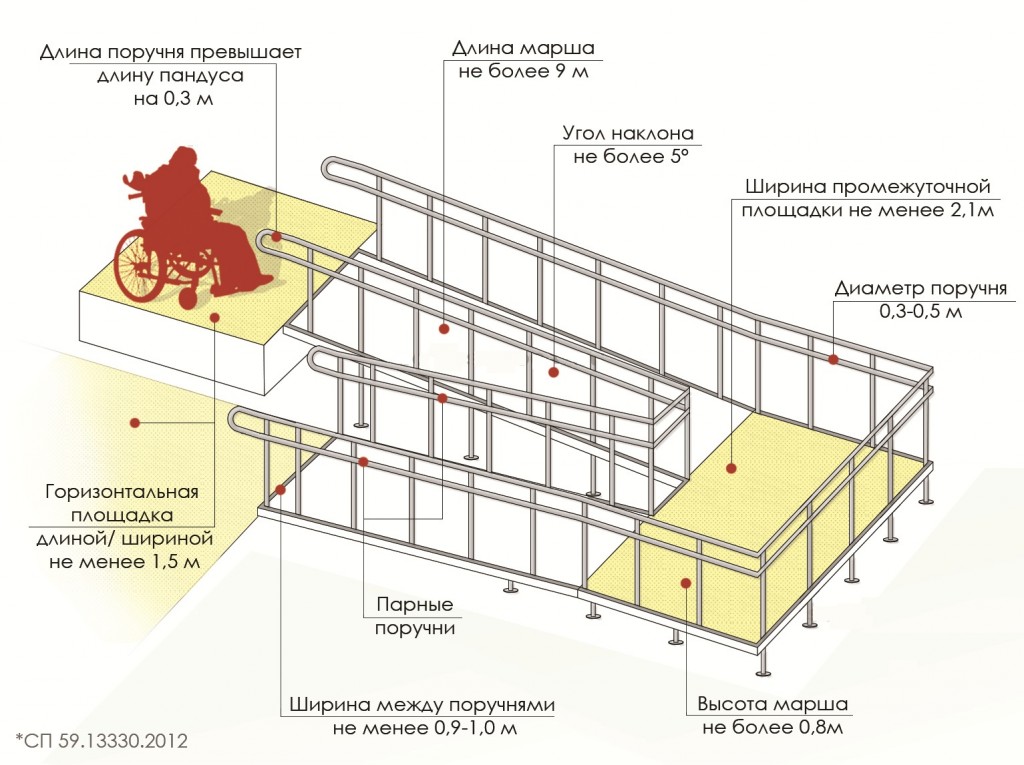

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

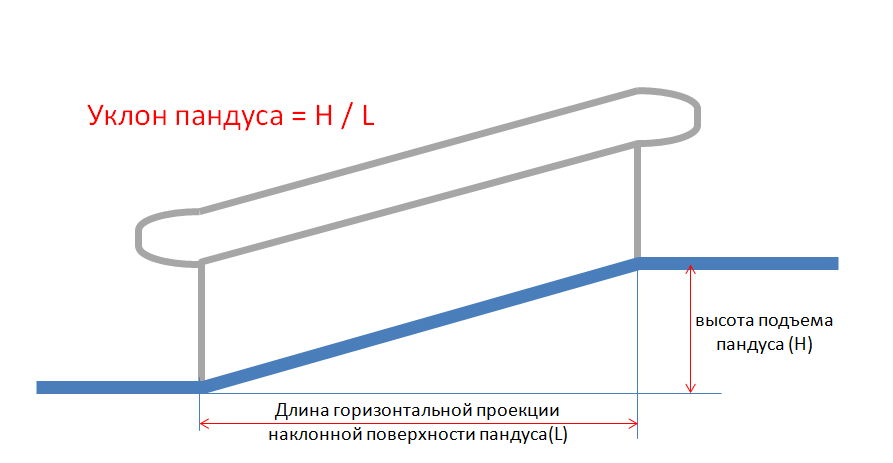

Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП , руководствуются СНиП 2001 г., так как этот документ является приоритетным. Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м. Ширина между поручнями не менее 0,9 м

Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства. Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м. Предусмотрено двустороннее ограждение пандусов поручнями

Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.

Требования по обустройству площадок перед пандусами:

• Сооружение должно обладать навесом и водоотведением.
• При вероятности обледенения желательно обеспечить подогрев платформы.
• Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

Предназначение разных конструкций пандусов для колясок

Если разговор идет об уличных пандусах, то оптимальный вариант – это стационарные сооружения. Их чаще всего строят из бетонного раствора с заливкой его в опалубку. Это прочное и надежное устройство, которое прослужит много лет. К тому же оно простое по производству работ своими руками.

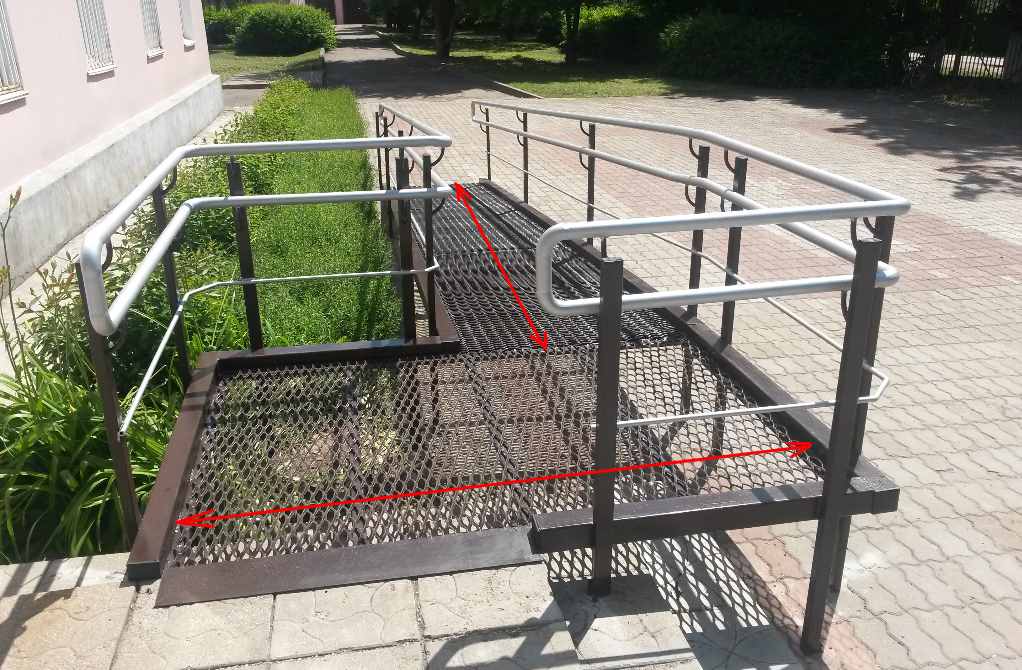

Можно сделать и металлическую конструкцию, для чего потребуется металлические профили разного вида и сварочный аппарат, которым будет работать специалист. Неплохой вариант, но требовательный к себе. Все дело в том, что под открытым небом такой пандус начнем ржаветь, так что его придется периодически подкрашивать. Деревянные пандусы можно встретить в частном домостроении, когда есть необходимость сочетать экстерьер дома с другими видами пристроек. В этом плане пандус и будет выполнять функции пристройки, так же, как и входная лестница с крыльцом.

Есть более простые варианты. К примеру, установка прямо по лестничному маршу двух металлических профиля, а именно швеллеров. Их прямо устанавливают по ступенькам и крепят к ним анкерами. При этом строго надо соблюдать два требования:
