Заливка свайного фундамента своими руками

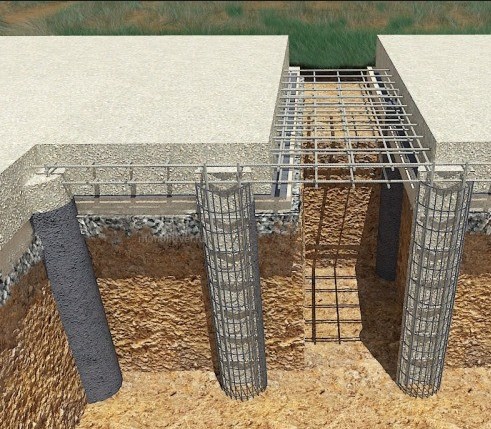

Монолитный ленточный фундамент на буронабивных сваях — комбинированный тип основания, широко используемый в сфере частного домостроения.

Преимущества фундамента на буронабивных сваях

Самыми важными преимуществами являются:

  • универсальность – такой вид бетонного основания подходит для разных типов грунта;
  • невысокая стоимость требуемых материалов, низкая цена работ;
  • простота установки и быстрые сроки.

Глубокое погружение бетонных опор позволяет устанавливать их на влажных почвах вплоть до сильно заболоченных и торфяных участков. Удобным для установки считается участок с залеганием плотных пород на глубине не более 2-8 метров. Можно строить здание на неровных участках (с рельефной поверхностью) без проведения сложных комплексных мероприятий по выравниванию. Этот тип основания удобен в тех случаях, когда строительство ведется рядом с другими готовыми объектами, и особенно – когда надо обойти уже существующие коммуникации (газо- и водопровод, канализацию, электросети, телефонные кабели).

Наша компания проводит строительство фундаментов под ключ в Москве.

Ленточный фундамент с буронабивными сваями

  • Стоимость
  • Плюсы фундамента
  • Роствёрка
  • Предварительные расчёты
  • Установка фундамента

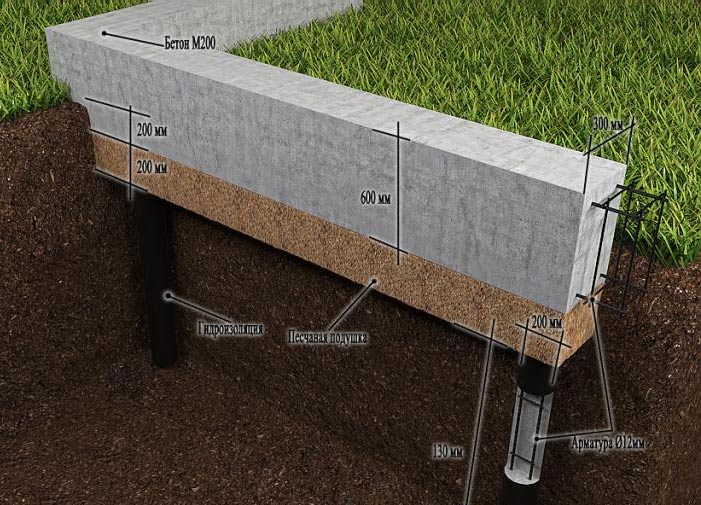

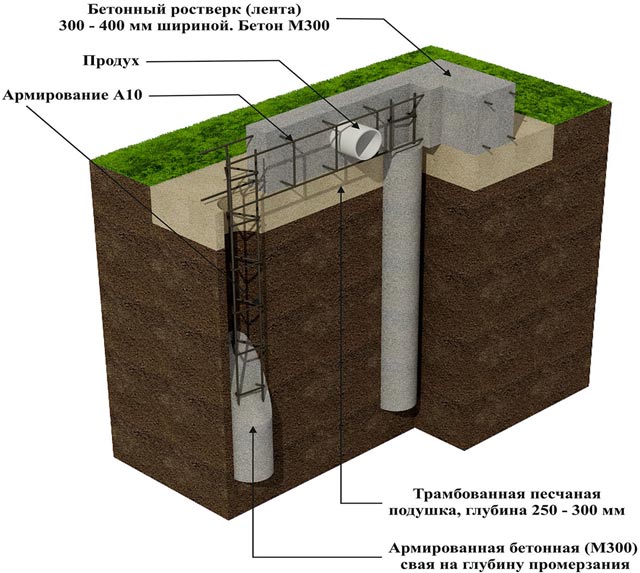

Ленточный фундамент с буронабивными сваями станет просто идеальным вариантом, если необходимо построить фундамент для небольшого загородного дома или дачи, особенно, когда дом этот изготовлен из дерева – каждая свая способна выдержать примерно 1,5 т, а все вместе – и того больше.

Сам по себе данный тип фундамента представляет собой достаточно новую технологию, которая особенно актуальна сейчас, учитывая, что использовать её можно как загородом, так и в урбанизированных условиях крайне плотных городских джунглей, где за каждый сантиметр лишнего пространства нужно буквально бороться. Плюс ко всему, ленточно-свайный фундамент можно установить достаточно быстро и, что главное, самостоятельно – отчего он становиться в разы дешевле всех остальных типов фундамента (к примеру, монолитного или же обыкновенного ленточного). Единственное – нужно всё правильно рассчитать при его установке, чтобы дом не перекосился и не разрушился, а сам фундамент служил ещё долго и не требовал дополнительного ремонта.

По большому счёту, может возникнуть вопрос, что такое буронабивные сваи вообще, и, собственно, именно в таком типе свай и заключается особенность данного фундамента. Вместо того чтобы закручивать сваю в землю (свайно-винтовой фундамент) или прокладывать ту рытьём (столбчатый вариант) – а при помощи ручного бура проделать в земле отверстия, куда вставляется данная конструкция и закрепляется при помощи заливки бетоном.

Интересно также отменить, что применение ленточного фундамента с буронабивными сваями было различно от момента появления такой технологии и до нынешних дней. Если в прошлом на подобных сваях строили в основном военно-промышленные сооружения, мосты, линии электропередач, то теперь её активно используют в гражданском строительстве, как в условиях плотной городской застройки, так и за городом во многих климатических зонах страны.

Особенности газобетона

Газобетон – это ячеистый бетон автоклавного твердения. За историю своего существования он нашёл применение практически во всех сферах строительства конструктивных элементов зданий и сооружений любого типа. Характерные особенности данного материала делают его весьма конкурентноспособным на рынке стройматериалов.

Основные плюсы возведения фундаментов из этого материала:

  • независимость от температурных перепадов;
  • легкий вес;
  • быстрая укладка и простота монтажных работ;
  • экологичность;
  • умеренная стоимость;
  • отличная тепло- и звукоизоляция;
  • высокая устойчивость к морозам, а благодаря пористости вода не проникнет быстро в материал;
  • универсальность: газобетон можно пилить, сверлить, благодаря чему газоблокам можно придать разную форму;
  • на заводах, где изготавливают газоблоки, имеется лаборатория, которая контролирует качество материала;
  • газобетон относится к каменным материалам, но считается достаточно легким материалом. Для него подойдёт почти любой тип фундамента, который отвечает требованиям по жёсткости и деформации.

Проекты

По прочности и дизайнерским решениям газобетонные блоки ничем не уступают привычному кирпичу. В них редко появляется плесень и сырость, они отлично дышат.

Перед строительством фундамента необходимо определиться с видом основания, а также тщательно спроектировать будущую основу вашего дома.

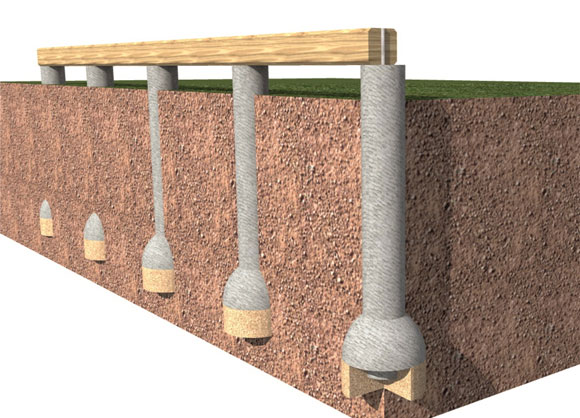

Технология возведения свайного фундамента по запатентованной технологии: буронабивные сваи с камуфлетным уширением

1. Сначала бурят скважины диаметром 200мм, куда опускают двухметровую арматуру — основа будущей сваи.

2. Затем заливают скважину жидким бетоном.

3. Закладывается небольшой заряд аммонита, не превышающий 150 грамм тротилового эквивалента.

4. Вскоре следует взрыв, похожий на негромкий хло- пок петарды, который расширяет основание сква- жины, в результате чего бетон сразу проседает, за- полняя образовавшиеся пустоты в виде округлого выступа.

5. После ее загустения образуется прочная, способная выдержать нагрузку до 20 тонн свая. Так с помощью кустовых скважин создается фундамент по технологии «Градиент».

6. Свайное поле площадью застройки 5000м2 возведено за 1 рабочий день.

Как проводятся работы с буронабивными сваями? В ходе работы с буронабивными сваями на стройплощадке отсутствуют признаки привычных земляных работ «нулевого цикла». Сначала бурят скважины диаметром 250мм, куда опускают двухметровую арматуру — основа будущей сваи — и закладывается маленький заряд аммонита (не превышающий 150 грамм тротилового эквивалента). Это является началом формирования свайного фундамента. После этого скважину заливают жидким бетоном. Далее следует взрыв, похожий на негромкий хлопок петарды. Он расширяет основание скважины, благодаря чему бетон быстро проседает, заполняя образовавшиеся пустоты в форме округлого выступа. Затем в скважину доливают бетон. Когда происходит загустение, формируется прочная, способная выдержать нагрузку до 20 тонн, свая. Таким образом, формируется свайный фундамент с камуфлетным уширением. Буронабивные сваи — это действительно актуальная технология, учитывающая современные строительные требования. Это позволяет возводить быстровозводимые конструкции здания в сжатые сроки.

Область применения

Буронабивные сваи устанавливают на участках с высоким уровнем грунтовых вод

Сфера применения буронабивных опорных систем практически не ограничена. Как правило, их устанавливают в местах, где обустройство классических ленточных и плитных монолитных фундаментов невозможно или экономически нецелесообразно.

Показания к установке могут быть такие:

  • Стесненные условия. Ограниченная площадь стройплощадки, отсутствие возможности подвоза свай и отрывки котлованов.
  • Наличие под землей коммуникаций. В большинстве случаев технически изменить линию прохождения канализации или водопровода невозможно или слишком дорого.
  • Высокий уровень залегания грунтовых вод. В таких местах нельзя закладывать тяжелые плиты, так как из-за размытия они могут покоситься.
  • Нестабильные и неоднородные почвы. На таких участках делать сильнозаглубленные основания невыгодно из-за большого расхода материала.
  • Пересеченная местность. Монтаж самодельных свай позволяет не проводить трудоемкие земляные работы. Варьируя размером опор, можно компенсировать перепады участка по высоте.
  • Инженерные ограничения. Прорезание неизвлекаемых фрагментов демонтированных ранее сооружений.

В частном строительстве буронабивные сваи своими руками устанавливаются при возведении каркасных и деревянных домов, бань, сараев, террас, летних кухонь. Делают такие основания для опор ворот и забора.

Подготовительные работы

В первую очередь нужно рассчитать фундамент, выбрать материалы и подготовить участок, очистить от мусора и сделать разметку. Ширина конструкции зависит от толщины стен будущего строения. Для легковесных каркасных строений эти параметры одинаковы. Для более основательного дома и бани из бруса или бревна ширину делают на 20-40 мм больше будущих стен. Это равномерно распределит нагрузку.

На участке отмечают места, где будут располагаться сваи. Разметку начинают с углов дома. Столбы устанавливают по периметру на расстоянии 1,5-2,5 метра друг от друга и в местах пересечения стен. Сваи также могут быть установлены стеной, в шахматном порядке или под участками строения.

Таким образом, выделяют следующие виды расположения свай:

  • Одиночный, при котором каждый столб находится под своей опорой;
  • Лента, как и при ленточном фундаменте, предполагает равномерное размещение свай по периметру здания;
  • Размещение полосами применяют для массивных зданий с тяжелым весом и большой нагрузкой;
  • Расположение кустами под несущими колоннами;
  • Установка в шахматном порядке подходит для свайного фундамента с монолитным ростверком большой площади.

Располагайте сваи в зависимости от вида постройки и так, как удобно вам. В любом случае промежуток между скважинами должен быть равным и составлять не более 2,5 метров.

Технология буронабивного фундамента

1. Разметка участка в соответствии с проектной схемой.

Технология буронабивного фундамента

2. Бурение скважин. Их помещают под несущими стенами, пересечениями стен и углами дома. Диаметр больше диаметра сваи на 10 см минимум (для установки опалубки).

Технология буронабивного фундамента

Скважина под буронабивную сваю

Технология буронабивного фундамента

3. Погружение трубы (или опалубки из рубероида).

Технология буронабивного фундамента

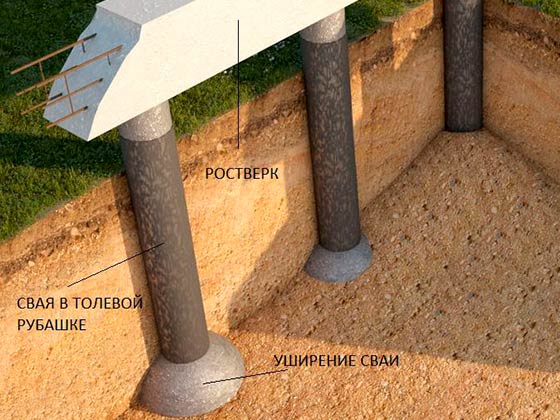

Опалубка из рубероида

Технология буронабивного фундамента

4. Если планируется свая с «башмаком», в скважину заливают бетон в достаточном количестве, чтобы заполнить полость в нижней части. Трубу после этого приподнимают, чтобы бетон растекся.

Технология буронабивного фундамента

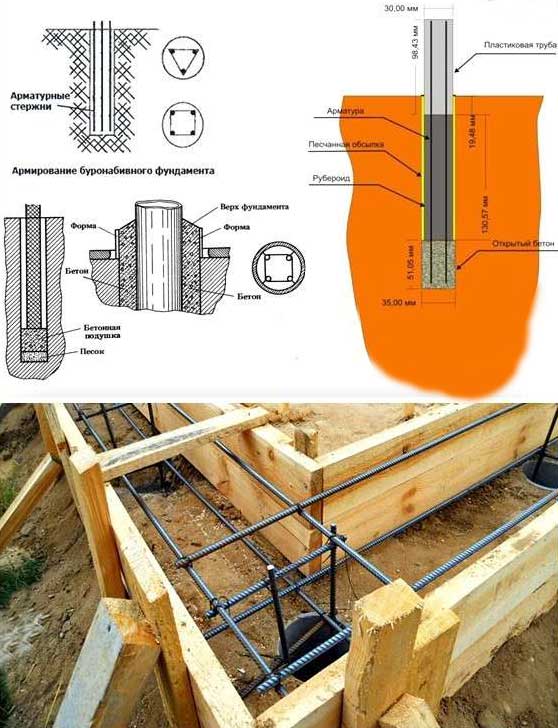

5. Помещают в трубу армирующие прутья, предварительно связав их в пучок проволокой не более 8 мм.

Технология буронабивного фундамента

Армирующая заготовка

Технология буронабивного фундамента

6. Заливают бетон.

Технология буронабивного фундамента

Буронабивные сваи

Технология буронабивного фундамента

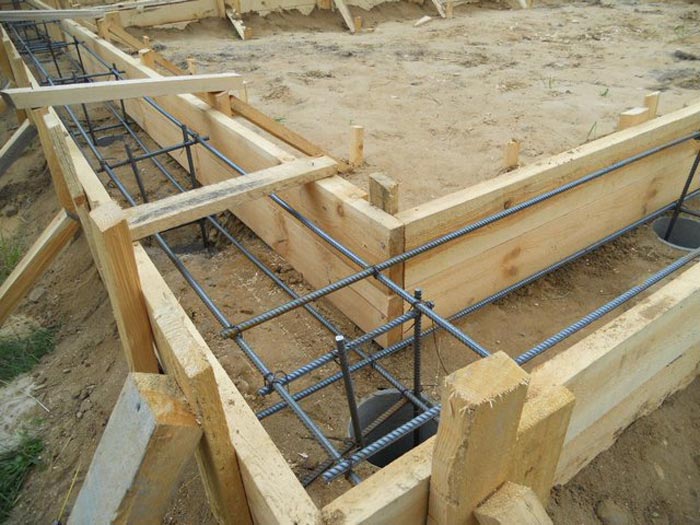

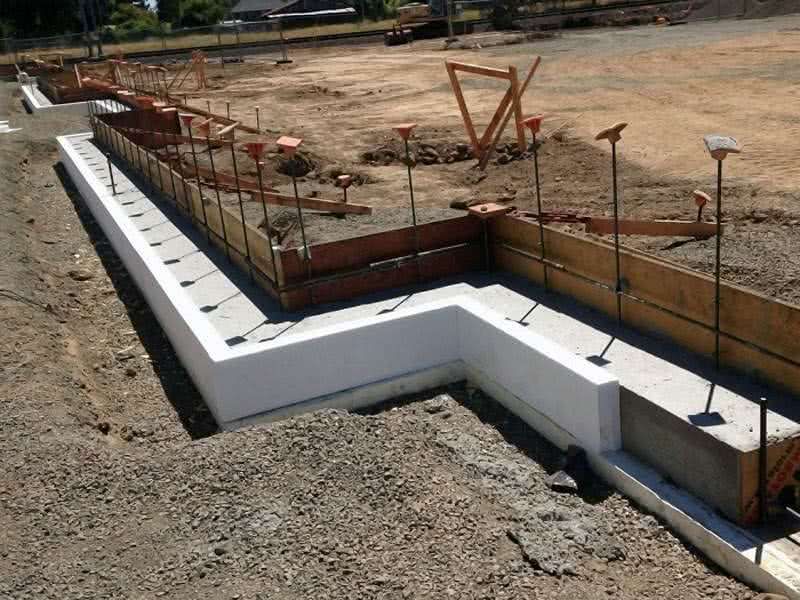

После застывания можно устанавливать горизонтальную опалубку, армировать и заливать ростверк.

Технология буронабивного фундамента

Обновлено:

Технология буронабивного фундамента

Гидроизоляция

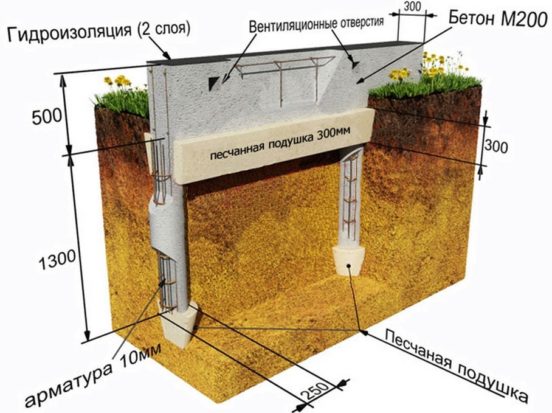

Возведение буронабивного фундамента требует защиты от негативного воздействия окружающей среды. Сохранение всей конструкции обеспечит грамотно выполненная гидроизоляция. Для её обустройства используются высококачественные обмазочные материалы. Они сумеют уберечь бетонный ростверк от лишней влаги. Его покрывают несколькими слоями материала. Учитывают технические характеристики рулонной гидроизоляции, свойства строительного материала стен.

В качестве обмазочных материалов можно использовать битумную мастику, обладающую различными наполнителями. Она усиливает прочность покрытия. Гидроизоляцией нельзя пренебрегать, если уровень грунтовых вод ниже подошвы основания дома. Применение обмазочных материалов обеспечит необходимый барьер для проникновения влаги в структуру конструкции.

Грамотно выполненное строительство фундамента обеспечивает особую прочность здания и предотвращает его разрушение. Дом может эксплуатироваться несколько десятилетий. Использование передовых технологий позволяет соорудить очень прочную и надёжную конструкцию и сохранить её высокие технические параметры.

Недостатки.

  • Проведение сложных расчетов, которые под силу только профессионалам;
  • Нельзя возводить тяжелые массивные здания;
  • Нет возможности возведения цокольного этажа или подвала.

Заливка свайно ленточного фундамента своими руками.

Недостатки.

А вот теперь ключевой фактор, который делает такие основания популярными среди застройщиков – это использование заводских стандартизированных строительных материалов. Ведь основной элемент такого основания – это свая. Она бывает металлической, деревянной, бетонной или железобетонной, но это уже готовый материал, и стоит он довольно дорого. А можно сделать его сразу на строительной площадке, и для этого не нужно много денег и материалов.

Только сначала нужно получить подробный проект будущей застройки.

Как закладывать фундамент на основе расчётов

Чтобы построить правильные расчёты необходимо на месте строительства провести геодезические изыскания. В первую очередь нужно под слабыми грунтами определить глубину залегания слоя, который сможет выдержать вес постройки.

Чтобы узнать на какую глубину нужно вкручивать сваи, проводится предварительное бурение. Это позволяет определить, где залегают грунтовые воды. Также нужно учитывать, насколько земля промерзает в зимний период.

Как закладывать фундамент на основе расчётов

Весь процесс строительства условно делится на такие этапы:

  1. Вначале делается разметка и выравнивание. Определяются места, где будут установлены основные сваи. После этого можно монтировать второстепенные элементы. Расстояние между ними должно быть в диапазоне от двух до трёх метров. Стальные болты должны быть под всеми стенами дома.
  2. Завинчивание начинается с угловых свай. В верхнее отверстие стального болта пропускается лом. Чтобы удлинить рычаг на лом надеваются металлические трубы. При вкручивании отклонение от вертикали не может превысить два градуса. Угол наклона в процессе работы контролируется посредством магнитного уровня.
  3. Расчёт свайного фундамента на угловых сваях делается с помощью шлангового уровня. Потом наносятся метки. Они определяют горизонтальную плоскость и нижнюю кромку ростверка.
  4. Вворачиваются оставшиеся сваи.
  5. Глубина вворачивания должна быть такой, чтобы от верха до земли было 20 см.
  6. Ненесущая поверхность обрезается по обозначенным уровням.
  7. Замешивается цементный раствор. Одна часть цемента к четырём частям песка. Им заполняются сваи.

Правильно проведённые расчёты на уровне планирования свайного фундамента позволяют сделать прочное и надёжное строение.

Как закладывать фундамент на основе расчётов

В чем плюс?

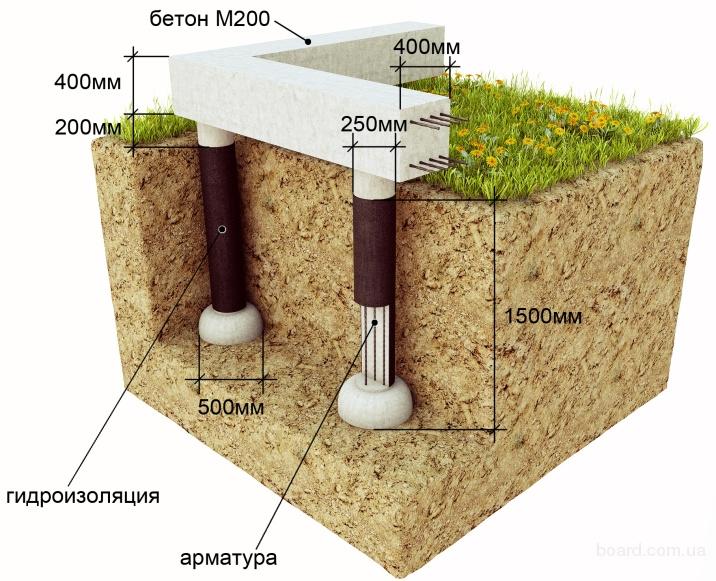

Буронабивной фундамент с ростверком может быть возведен на заболоченной, вязкой, подвижной почве, плывунах, а также грунтах, склонных к морозному пучению. Он также является выходом из положения при строительстве домов в зонах с разной степенью сейсмоактивностью.

В чем плюс?

Буронабивные сваи с ростверком прекрасно подойдут в тех случаях, когда речь идет о строительстве на участках с разветвленными подземными коммуникациями. Они также спасут ситуацию, если в силу повышенного содержания щелочи в почве придется отказаться от использования винтовых свай.

В чем плюс?
В чем плюс?

Основные преимущества данного типа базиса:

В чем плюс?
  • Можно возводить на проблемных грунтах.
  • Фундамент устойчив к вибрационным воздействиям.
  • Просто в плане монтажа.
  • Не требует производить земляные работы в большом объеме.
  • Относится к числу бюджетных, недорогих вариантов.
В чем плюс?

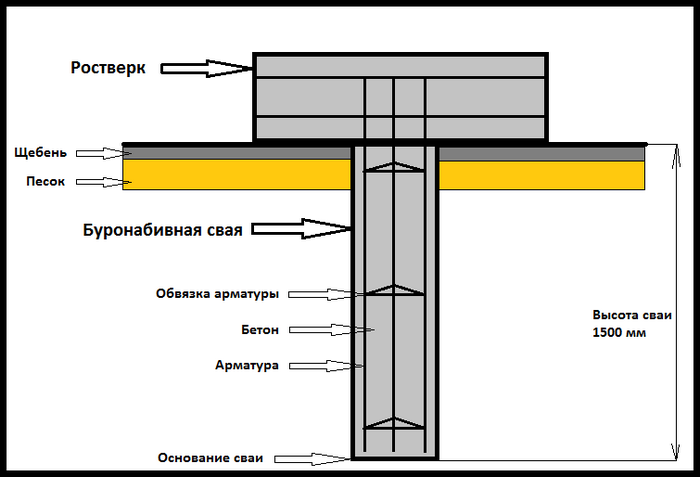

Конструкция буронабивного фундамента с монолитной обвязкой позволяет создать ее самостоятельно, не привлекая профессиональную строительную технику и профессиональных строителей.

В чем плюс?

Разумеется, такой вариант не лишен недостатков:

В чем плюс?
  • Существует вероятность, что сваи могут неравномерно просесть.
  • Данная конструкция полностью исключает подвал и цоколь.
В чем плюс?

Сооружение буронабивных свай: порядок выполнения работ

Буронабивные сваи На благополучных участках при строительстве небольших строений – дачных домиков, хозпостроек и пр. можно соорудить буронабивные сваи вручную: технология устройства опор в данном случае особо сложными операциями не изобилует, так что, имея комплект ручного бурения и пару крепких помощников, можно браться за работу.

У ручного способа бурения есть ряд существенных недостатков:

  • Это весьма трудоемкий процесс, так что, сэкономив деньги, вы проиграете в рудовых и временных затратах;
  • Бурение вручную скважин в твердых грунтах сопряжено с большими сложностями;
  • Бурить специалисты рекомендуют до глины (какой фундамент лучше на глинистой почве). Если она залегает глубоко, ручным буром можно и не добраться до нее.
Сооружение буронабивных свай: порядок выполнения работ

Несколько облегчает задачу применение бензинового бура. С его помощью можно пробурить несколько скважин за день.

Но самым лучшим решением все-таки будет использование специальной техники, позволяющий в течение одного дня выполнить полный объем работ по бурению.

Однако в данном случае чрезвычайно важна высокая скорость выполнения дальнейших работ: если вдруг задождит, вся предыдущая работа пойдет насмарку — стенки готовых скважин обрушатся, и придется все начинать сначала. Повторная аренда техники негативно скажется на конечной стоимости фундамента.

Этапы работ

Итак, вы решили соорудить буронабивной фундамент своими руками.

Пошаговая инструкция по выполнению соответствующих работ будет выглядеть следующим образом:

Сооружение буронабивных свай: порядок выполнения работ
  • В первую очередь производится разметка свайного поля (как сделать разметку фундамента под дом своими руками).
  • После выноса всех осей фундамента на местность можно приступать к бурению скважин. Диаметр бура выбирается по соответствующему размеру обсадной трубы с учетом припуска в 10 см на размер. То есть, если вы планируете использовать двухсотмиллиметровую трубу, отверстие под нее надо сверлить 300-миллиметровым буром.

Бурение скважин

  • В подготовленную скважину опускается обсадная труба и производится проверка ее на вертикальность. После того, как изделие приняло нужное положение, его надо зафиксировать – упорами из досок или подкладками, вставленными между стенками трубы и скважины.
  • В трубу устанавливаются 2-3 арматурных стержня периодического профиля. Прутки не должны соприкасаться со стенками трубы – расстояние между ними должно быть не менее 50 мм.
  • Производится заполнение трубы бетоном. Его консистенция должна быть более жидкой, чем, к примеру, при заливке ленточного фундамента (о том, какая марка бетона нужна для ленточного фундамента). Но количество цемента в смеси должно быть больше — примерно в два раза.
  • Из-за небольшого диаметра трубы вероятность образования воздушной пробки велика. Поэтому в процессе заливки необходимо периодически смесь уплотнять. Лучше всего это делать строительным вибратором. Если его нет – придется пользоваться обычной «толкушкой».
  • По окончании заполнения обсадной трубы бетонной смесью производится контрольная проверка ее вертикальности, а затем – обратная засыпка. Засыпают зазор между трубой и стенкой скважины послойно. Через каждые 20 см землю необходимо тщательно утрамбовывать.

Преимущества фундамента на буронабивных сваях

Буронабивные сваи устанавливаются ниже уровня промерзания земли и обворачиваются в два слоя рубероида (в строительстве это называют «рубашкой») для гидроизоляции и снижения давления на сваи. Такое давление возникает в зимнее время и может вытолкать наружу всю конструкцию.

Данный способ строительства фундамента имеет ряд преимуществ:

  • отсутствие опасности динамического воздействия на располагающиеся рядом сооружения и здания;
  • сваи забивают на максимальную глубину промерзания земли;
  • сваи идеальны для наклонного, рельефного и неустойчивого грунта;
  • отсутствие вреда для окружающей среды;
  • фундамент закладывается на любом удобном участке, что недопустимо для возведения иных видов фундамента;
  • сваи подходят в качестве фундамента для строительства любого дома (каркасного, кирпичного, сруба и др.);
  • дешевый вид фундамента по сравнению с монолитом или ленточным;
  • быстрое возведение — 4-7 дней.

Фундамент столбчатый или ленточный?

Применение для дома столбчатого или свайного фундамента с высоко расположенным ростверком накладывает определенные ограничения на конструкцию цокольной части здания. Цокольное пространство под полом первого этажа будет открытым и холодным.

В доме не получится сделать на первом этаже полы по грунту. Придется устраивать цокольное перекрытие с хорошим утеплением. Железобетонное цокольное перекрытие довольно дорогое и тяжелое. Перекрытие по деревянным балкам не очень прочное и долговечное. Оно не обеспечивает хорошей звукоизоляции. Создает проблемы при устройстве полноценных теплых полов в бетонной стяжке.

Застройщики, чтобы обойти эти ограничения, часто устраивают заглубленный ростверк, подошва которого располагается ниже отмостки. В случае с заглубленным ростверком, приходится значительно увеличивать высоту ленты ростверка, до уровня минмум 0,5 м. от отмостки. Или на низком ростверке выкладывать высокий цоколь из кирпича, блоков до указанного уровня.

На рисунке ниже показаны два варианта фундамента для одного и того же дома — столбчатый с заглубленным ростверком и ленточный мелкозаглубленный.

У столбчатого фундамента ростверк, совмещенный с цоколем, поз.5, опирается непосредственно на опорную плиту, поз.2. Между лентой ростверка и грунтом оставляют воздушный зазор, чтобы компенсировать перемещение грунта при морозном пучении. Зазор ограждают плитным материалом, поз.6.

Слева — столбчатый фундамент с заглубленным ростверком. Справа — ленточный мелкозаглубленный фундамент. 2 — опорная плита 900х900 мм.; 4 — выпуск арматуры; 5 — ростверк-цоколь; 6 — ограждение зазора под ростверком; 7 — ленточный монолитный фундамент; 8 — уровень грунтовых вод.

Большая высота заглубленного ростверка фактически превращает конструкцию в ленточный фундамент с бесполезно торчащими снизу ногами столбчатых или свайных опор. Это значительно увеличивает стоимость фундамента и лишает столбчатый (свайный) фундамент каких-либо преимуществ по сравнению с ленточным. Наоборот, столбчатый или свайный фундамент с заглубленным ростверком и с высоким цоколем получится дороже, чем не заглубленный ленточный фундамент.

Читайте: Как сделать ленточный фундамент деревянного дома или бани с бетонными полами по грунту.

Порядок расчета опоры на различный поперечник

Берется расчетная высота сваи 2000 мм, горизонтальное армирование прутом в диаметре 6 мм, вертикальное 12 мм, расстояние между сваями 1 м.

Поперечник опоры, мм Несущая способность, кг Площадь опоры, см2 Гладкая арматура, расход, мм Количество вертикальных прутьев каркаса, шт Ребристая арматура, расход, мм
150 1062 177 750 3 6000
200 1884 314 1000 4 8000
250 2946 491 1260 4 8000
300 4242 707 1510 6 12000
400 7536 1256 2010 8 16000
500 11775 1963 2050 10 20000
Порядок расчета опоры на различный поперечник

Чаще всего используются буронабивные опоры с несущей способностью от 200 до 400 тонн, при повышенных нагрузках применяют современные технологии, позволяющие добиться увеличения показателя до 600 тонн.

Высокая несущая способность приобретается при укреплении стенок шахты под опору, укреплении нижнего края скважины с помощью его расширения, увеличении глубины залегания и диаметра сваи.

Сфера применения

Ленточный свайно-буронабивной фундамент применяется в следующих случаях:

  1. Строительство дома в жилой зоне, когда устройство монолитного или ленточного заглубленного фундамента невозможно.
  2. На поверхности участка находятся грунты со слабой несущей характеристикой. В этом случае сваи забиваются до глубинных прочных грунтов.
  3. Геологическое исследование участка не было проведено. При отсутствии данных о гидрогеологических особенностях лучше перестраховаться и сделать надежный комбинированный фундамент. Правда при этом придется проводить шурфирование для определения глубины залегания свайных опор.
  4. На участке сложный рельеф с перепадами. При устройстве висячего ленточного основания за счет разной высоты буронабивных свай достигается выравнивание основания дома.
  5. На грунтах с высоким уровнем защелоченности, где невозможно возвести свайно-винтовое основание с монолитной лентой или плитой.

Ленточный фундамент на опорах буронабивного типа подходит для коттеджей из любых материалов. При использовании тяжелых стройматерилов, например кирпича, количество опор и их диаметр возрастает, что приводит к удорожанию всего строительства. Если дом возводится из легких пено- или газоблоков, то ленточное основание на сваях обойдется значительно дешевле.
