Виды и типы фундаментов для частного дома

Виды ленточного фундамента – это две позиции, о которых уже упоминалось выше:

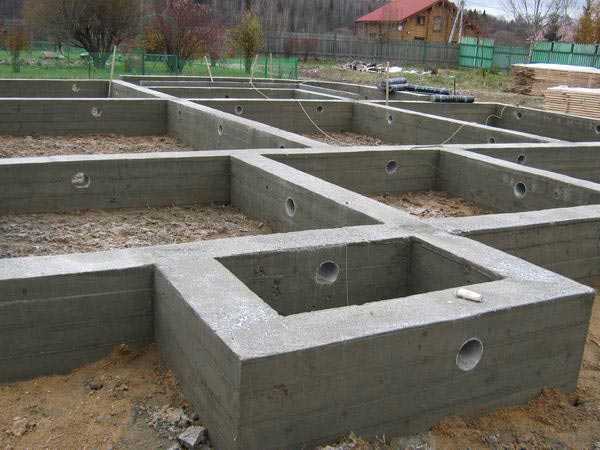

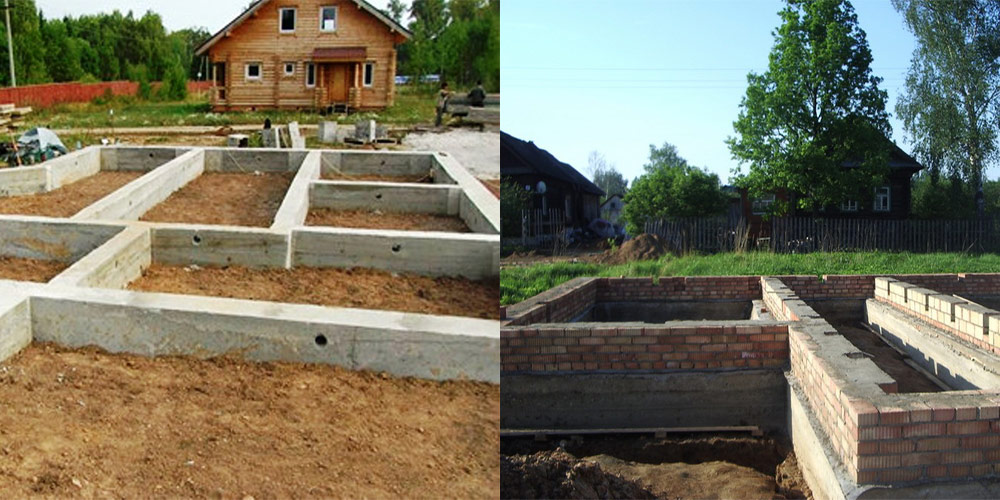

1. Монолитный.
2. Сборный.

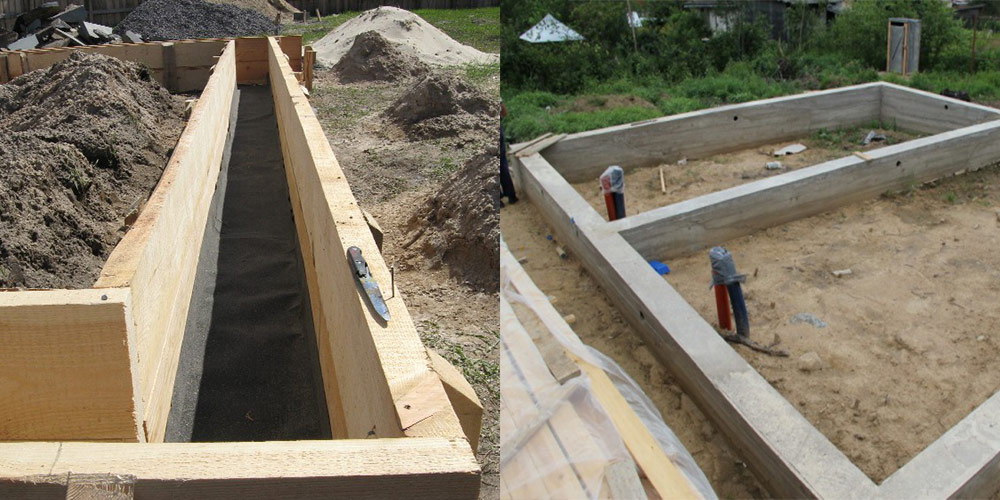

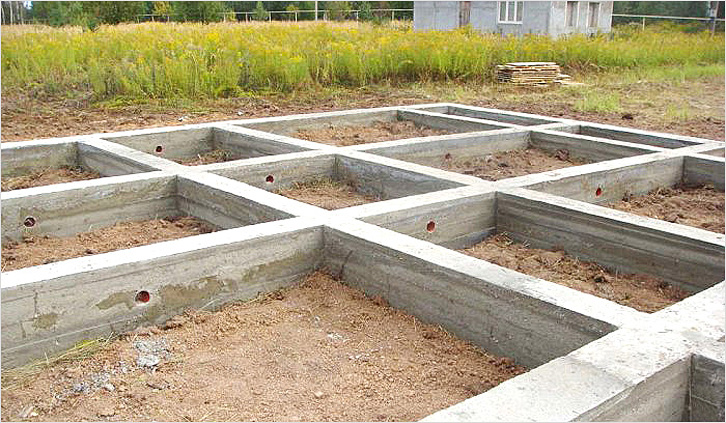

К первому относятся те, которые сооружаются на строительной площадке с использованием бетона. Что представляет собой сборный ленточный фундамент? Это конструкции, элементы которых изготавливаются на заводе, а их сборка проводится по месту. Поэтому к монолитным относятся бетонные сооружения, заливаемые вручную, а также кирпичные и каменные. К сборным – собранные из железобетонных изделий.

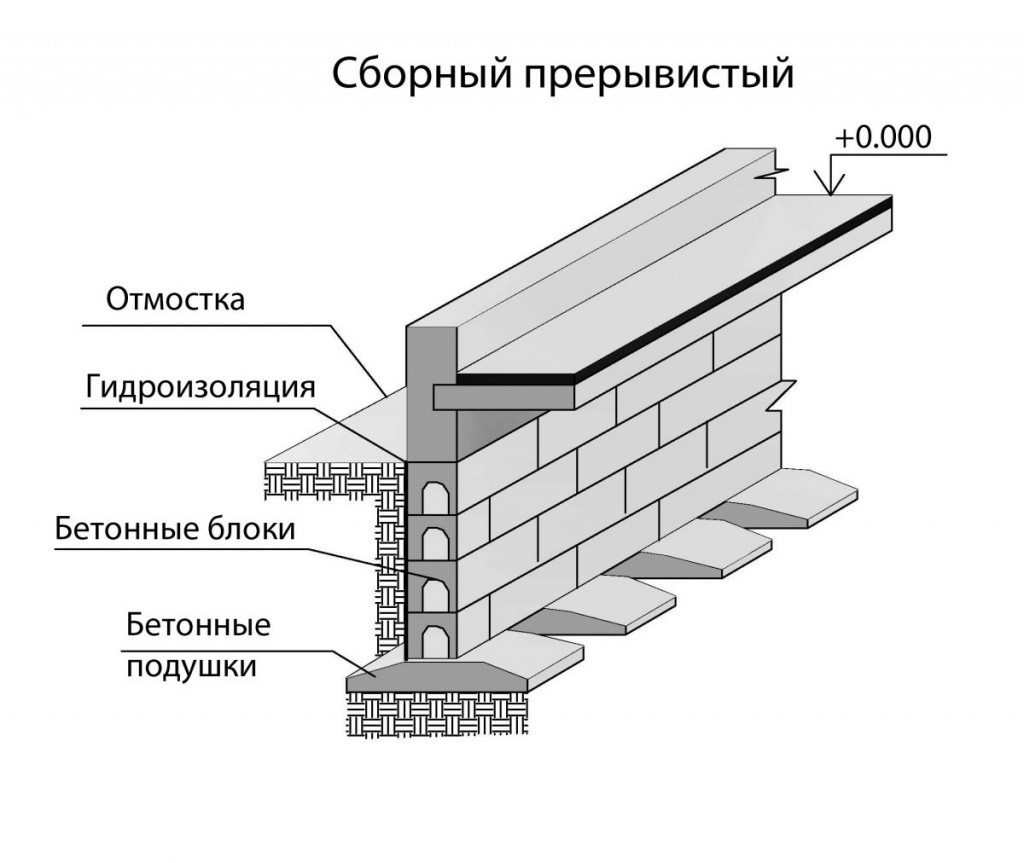

Необходимо отметить, что сборный вид ленточного фундамента по прочности уступает монолитному примерно на 20-30% при одинаковой толщине. У него меньше жесткость. Но ЖБИ можно устанавливать на место сборки не сплошной конструкций. Блоки укладываются с промежутками. Такой вариант называют прерывистым.

Его используют нередко в частном домостроении, что дает возможность неплохо сэкономить. Но собрать такой ленточный фундамент своими руками непросто. Как уже упоминалось, без подъемной техники здесь не обойтись, да и нужно знать правила сборки этого вида.

Виды ленточных фундаментов определяются технологией их сооружения. При этом необходимо понимать, что каждый вид – это свои нюансы строительных операций, свои тонкости и расчеты, материалы и компоненты. Потому, выбирая один из них, надо учитывать требования строительных канонов.

Виды фундаментов

Существуют разные виды схем в зависимости от способа их укладки и материалов:

• ленточный;
• монолитный;
• столбчатый;
• свайный;
• винтовой;
• плитный.

Часть основы, которая находится над землей, называется обрезом. На ней монтируются надземные части и сооружения. Часть тела над землей – его подошва. Пласты грунта под ней – основание. Вид основы стоит выбирать в зависимости от свойств грунта и температурных режимов данной местности. Также на выбор схемы укладки основы влияет вес стен и перекрытия. Технология устройства фундаментов имеет множество особенностей в зависимости от выбранного вида основания.

Что важно узнать перед строительством фундамента для трехэтажного дома?

Что делают профессионалы, в первую очередь, так это проводят изыскательные работы. Если вы расспросили соседей, узнали по данной местности все из интернета – хорошо. Но наши специалисты никогда не приступят к серьезным расчетам и принятию важных решений, не перепроверив все лично.

Опасаетесь завышения цен в смете в связи с «лишними» расходами? Можете не волноваться по этому поводу – все исследования на участке, отведенном под строительство, будут осуществляться абсолютно бесплатно. И совершенно неважно, придете вы со своими разработками, выберете готовый проект из каталога или же решите совместно с нами готовить индивидуальный проект. Предварительные просчеты и уточнения станут базой для верных, целесообразных решений.

Выбор фундамента для трехэтажного дома будет основываться не только на полученных результатах по грунтам, близости расположения вод, глубины промерзания почвы, но и на решении использовать те или иные материалы для возведения жилого сооружения. К примеру, полностью кирпичный дом будет очень тяжелым, оказывая серьезную нагрузку на основание, если это газо- или пенобетон, комбинированные варианты (тот же кирпич, но с верхними этажами из дерева и прочими легкими материалами), то вес значительно снизится даже в 2-х и 3-х этажном строении.

Ленточный фундамент для дома с низким цоколем

Достаточно часто используют вариант, в котором верхняя часть ленты фундамента выступает над уровнем земли на 20 — 30 см. Эта выступающая часть служит низким цоколем для стен дома.

Это экономный вариант фундамента для многослойных стен из каменных материалов с наружным утеплением.

Низкий цоколь не рекомендуется устраивать в районах, где выпадает много снега. Особенно это касается домов с деревянными стенами. В любом случае, стены домов придется дополнительно защищать от влаги на высоту снежного покрова.

В качестве примера, ниже на рисунке приведена конструкторская разработка мелко заглубленного ленточного фундамента для стены дома из газобетона с облицовкой из кирпича.  Для защиты от воздействия сил морозного пучения грунта фундамент выполнен теплоизолированным. Такая конструкция подойдет и для трехслойной стены с утеплителем.

Размеры слоя теплоизоляции фундамента и грунта указаны для климатических условий региона

Важные факторы при выборе фундамента

Работа по проектированию начинается с инженерно-геологического исследования на строительном участке для определения толщины залегающих слоев и их характеристик.

В расчете учитывается множество других факторов, от которых зависит выбор основания и его габаритов:

• уровень промерзания почвы;
• отметка поднятия грунтовой влаги;
• предполагаемый эксплуатационный срок здания;
• конструкция постройки и величина нагрузки;
• материал для возведения фундамента;
• присутствие подземных коммуникаций на участке.

Нагрузку определяют суммированием всех усилий от здания. От этого зависит площадь основания, т.к. увеличение квадратуры означает уменьшение передаваемой силы. Проектировщик находит оптимальный вариант, чтобы обеспечить прочность и минимизировать материальные затраты на возведение.

Оценка почвы и грунтовых вод

Грунт оценивается на основе исследований, проведенных ранее, которые есть в справочниках и строительных таблицах. Берется проба грунта из скважины и исследуется в лаборатории, если нет такой информации. Учитывается высота растительного слоя, который не используется в строительстве.

Вспучиваемость грунта зависит от насыщенности влагой. Уровень почвенной воды определяется по первому водоносному слою от поверхности земли, который постоянно существует в толще. Грунтовая влага разрушает строительные материалы и отличается различной агрессивностью: общекислотная, выщелачивающая, сульфатная и другие виды.

Глубина промерзания почвы колеблется в пределах 0,5 – 2,0 метра, что объясняется плотностью земельного слоя, влажностью и климатом. Характеристики грунта влияют на выбор глубины фундамента для одноэтажного дома из пеноблоков, кирпича, каркасного строения и определяют особенности возведения подвального помещения.

Типы грунта

Обломочные и скальные породы представлены камнем, который не страдает от заморозков и влаги. Такой грунт относится к стабильным видам, являет собой идеальные условия для строительства и чаще находится в горных областях. Песчаный грунт не вспучивается и служит хорошей платформой для возведения фундамента. Такая земля пропускает жидкость, легко трамбуется, уплотняется. Бетон в песке не намокает, т.к. влага уходит быстро, благодаря пористой структуре.

Пылеватые и мелкозернистые пески относятся к категории пучинистых образований, показывают свойства плывунов, что нужно учитывать при проведении строительных работ. Глины, супеси, суглинки не вспучиваются в относительно сухом состоянии и хорошо взаимодействуют с поверхностью фундамента. Высокая отметка грунтовой жидкости приводит к ухудшению свойств, и начинаются неравномерные сдвиги в глубине породы.

Глубина заложения фундамента

Глубина заложения фундамента в зависимости от грунта

Уровень подошвы принимается независимо от отметки промерзания, если фундамент возводится в непучинистом грунте, а строение отапливается зимой. Глубина промерзания не учитывается, если по расчету видно, что деформации незначительные, и прочность сооружения не будет нарушена во время циклов заморозки и оттаивания.

Бетонный фундамент для малоэтажного строительства обычно закладывается на глубину:

• пучинистые почвы — не меньше принятой в регионе глубины промерзания;
• условно пучинистые с отметкой промерзания на 1 м — не меньше 0,5 м; на уровне 1,5 м — не меньше 0,75 м; более 1,5 м — от 1 м;
• стабильные крупнообломочные, пески — не меньше 0,5 м.

Если подошва располагается выше отметки замерзания, делается отвод атмосферных и грунтовых вод, чтобы уменьшить степень увлажнения.

Фундамент свайный из бруса

Используется на водянистых и заболоченных грунтах: сваи погружают на большую глубину, где они могут опереться на твердый слой. Свайный фундаментпредпочтителен также на неровном рельефе: регулируя высоту наземной части свай, можно добиться горизонтальной укладки ростверка при существенной разнице высот в пределах участка. Сваи бывают:

• винтовые – стальные стержни со спиралевидными винтами на концах;забивные – деревянные, металлические или железобетонные. Есть ограничения по использованию: ударная вибрация может повредить расположенным по близости постройкам и ландшафту;буронабивные. В пробуренную скважину погружается обсадная труба, в нее заливается бетон.

Предпочтительный вариант для фундамента под дом из бруса своими руками – винтовые сваи. Для погружения забивных потребуется тяжелая техника, для буронабивных– бурильная установка. Обойтись своими силами не получится.

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.

Расчет ленточно-монолитного фундамента

Расчет ЛМФ производится на основании ГОСТ Р 52086-2003 и СНиП При расчете необходимо учитывать гидрогеологические условия участка, а также опыт эксплуатации соседних сооружений. В первую очередь определяется состав и характеристики грунта на предполагаемую глубину заложения ленты, а лучше — до уровня промерзания почв.

Результатом расчетов ленточного фундамента монолитного типа является чертеж, на котором показано сечение монолитной ленты с рассчитанными размерами:

В ходе расчета определяются следующие параметры:

Глубина заложения

Глубина заложения зависит от массы сооружения и глубины промерзания почвы в регионе. Для грунтов с нормальной несущей способностью и при строительстве большого коттеджа глубина определяется как «глубина промерзания + 10 см», но не менее 0,5-0,7 м. Если проектом предусмотрен подвал, то глубина может быть больше. При возведении мелкозаглубленного фундамента уровень промерзания не влияет на глубину заглубления.

Для дома круглогодичного проживания глубина заложения принимается на 20% меньше, чем глубина промерзания. Это связано с тем, что в зимний период строение постоянно прогревается.

Сергей ЮрьевичСтроительство домов, пристроек, террас и веранд. Задать вопрос Относительно УГВ глубина заложения ленты зависит от расположения слоя, на который будет опираться фундамент: он может быть как выше, так и ниже УГВ. В последнем случае необходимо проведение антикоррозийной обработки монолитной ленты и, возможно, устройство дренажа.

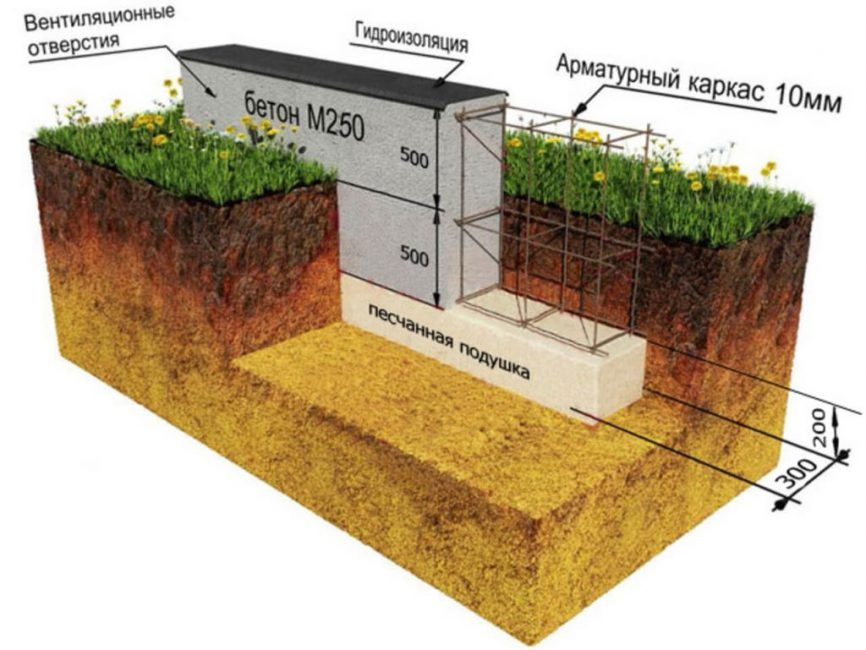

Ширина и высота монолитной ленты

Размеры фундаментной ленты зависят от типа сооружения:

а) Для дома из легких штучных материалов (силиката, пено- и газоблоков):

Ширина = ширине несущих стен + 10 см

б) Для каркасного дома:

Ширина = ширине стен (для 2-х этадного дома) или меньше на 10 см чем ширина стен (для одноэтажного дома).

в) Для брусового дома:

Ширина = ширина бруса +/- 10 см в зависимости от этажности.

Высота ленточного фундамента для всех типов сооружений вычисляется так:

Высота = уровень снега в регионе + 20 см.

Максимальная высота ленты не должна быть больше двух значений ширины.

Длина монолитного фундамента определяется как сумма всех несущих стен будущего дома. Зная длину, ширину и высоту фундамента можно рассчитать площадь его подошвы.

Расчет несущей способности

Назначение расчета — оценка устойчивости подстилающего грунта при воздействии на него нагруженного фундамента:

S>Yn*F/Yc*Rо

где:

• S — площадь подошвы (см2);
• F — суммарная нагрузка на основание (кг);
• Yn — коэффициент надежности (составляет 1,2);
• Yc — коэффициент, зависящий от условий работы;
• Rо — расчетное сопротивление грунта, который является основанием для фундамента.

Суммарная нагрузка, действующая на фундамент, определяется путем сложения веса всех стройматерилов, используемых при возведении дома, и временных нагрузок. Для проведения этого расчета можно использовать специальный калькулятор или вручную внести данные в сводную таблицу.

Коэффициент условий работы и расчетное сопротивление зависимости от типа грунта определяется по таблицам:

Если площадь подошвы S больше полученного значения, значит, размеры фундамента отвечают необходимым требованиям по несущей способности. Если полученное значение меньше S, то в проект следует вносить корректировки — увеличить принятую ширину основания.

Монтажный процесс

Монтаж ленточного фундамента производится:

1. Монолитным способом. Подготавливается опалубочное ограждение ленты с двух сторон, пространство внутри опалубки армируется и заливается бетонной смесью с уплотнением.

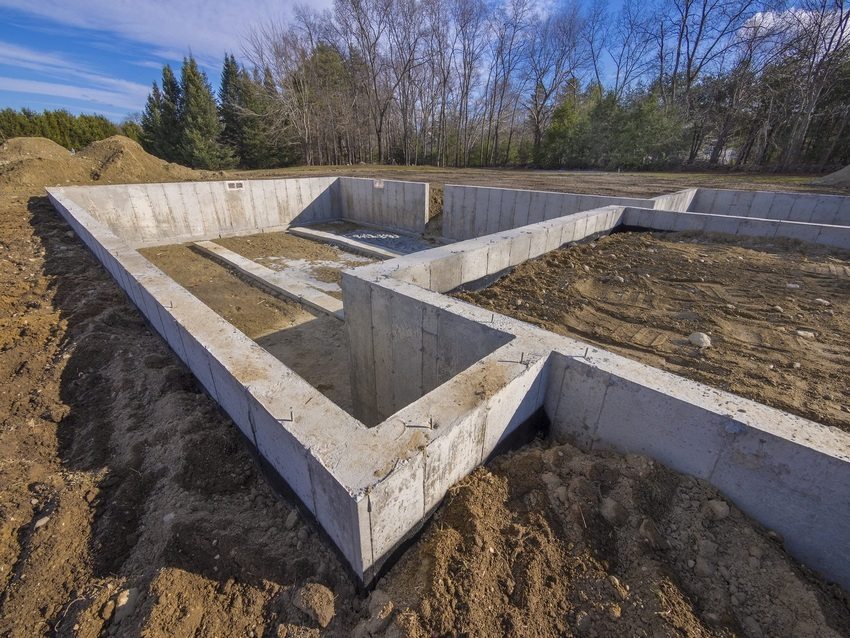

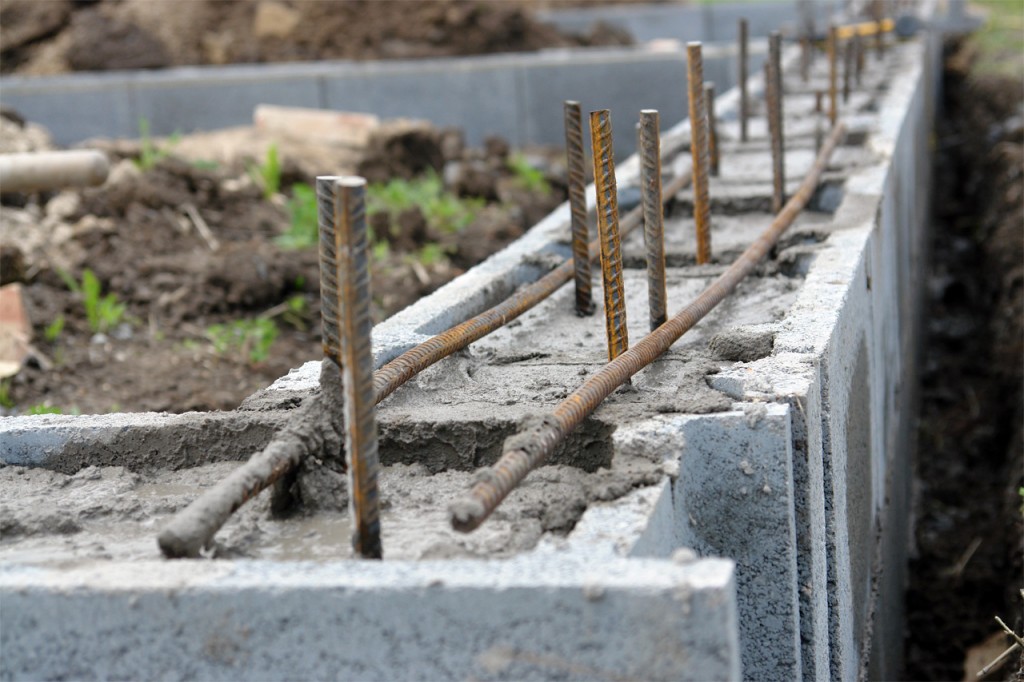

2. С применением фундаментных железобетонных блоков. Типовые бетонные изделия для возведения фундаментов зданий маркируются обычно буквами ФБС с цифровыми показателями параметров длины, высоты, толщины в дециметрах, например: ФБС 24-6-3. Блоки монтируются по аналогии с кирпичной кладкой на цементно-песчаном растворе.

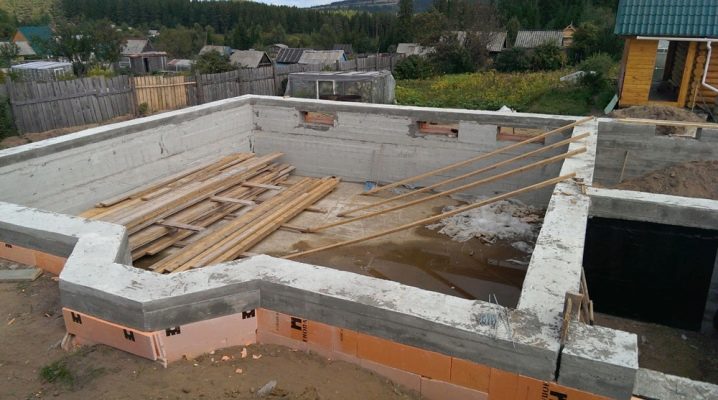

3. Иногда фундаментная лента строится как стена из мелкоштучных бетонных полнотелых блоков. Типовой размер материала 40х20х20 см, толщина стен может быть любой, кладка аналогична кирпичной.

Самый быстрый способ возведения фундаментов — использование специальных блоков. Но промышленные изделия типа ФБС дороги, для монтажа необходимы подъёмные механизмы, дорого обходится транспортировка блоков на объект.

Мелкоштучные бетонные изделия применяются при небольших объёмах ленточных оснований. Наиболее доступным способом строительства своими руками считается возведение монолитной фундаментной ленты.

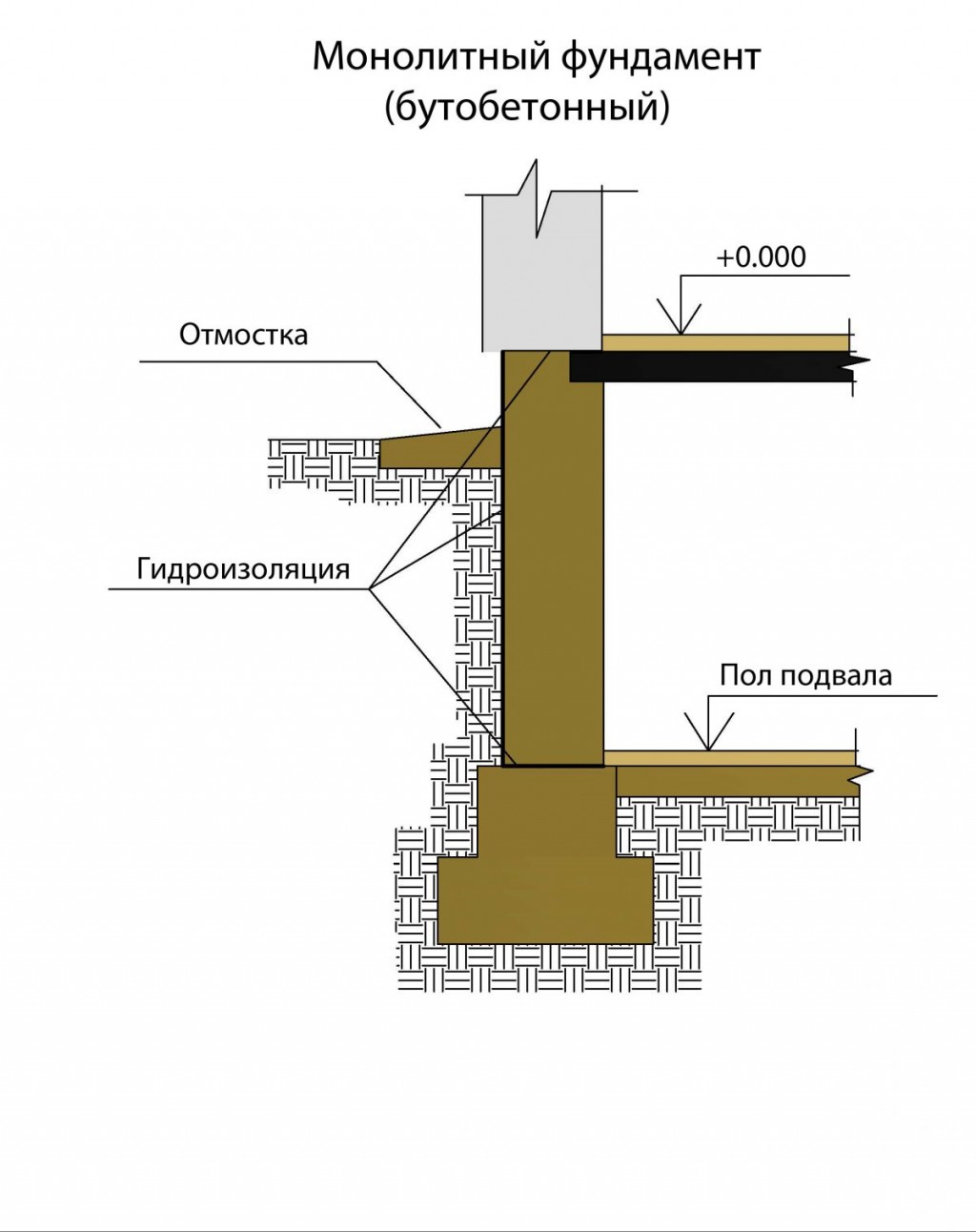

Бутовый фундамент

Бутовый фундамент что это такое?

Все просто — это фундамент выполненный из крупных камней (бут — крупные камни), скрепленных бетоном или раствором.

Конструктивно бутовый фундамент можно сделать любой формы:

• Ленточный;
• Столбчатый;
• Плита.

Скрепление камней между собой выполняется двумя способами:

1. Камни укладываются друг на друга на раствор, по аналогии с кирпичной кладкой;
2. Камни укладываются внутрь выставленной опалубки, а затем заливаются жидким бетоном. Получается монолит.

Во время строительства каменную кладку можно армировать.

Главным преимуществом такого фундамента является низкая стоимость, особенно если камень есть в свободном доступе

Главный недостаток — высокая трудоемкость и временные затраты. Укладывать камни придется вручную, а это тяжело и долго

Кроме того при заливке некоторые промежутки между камнями могут не заполниться, что снизит прочность конструкции. Поэтому бутовый фундамент можно применять только на прочных грунтах при небольшом весе здания (каркасник, брус, ячеистые материалы).

Свайные фундаменты

Самые популярные фундаменты в промышленном и многоэтажном жилом строительстве. Часто используются и при возведении небольших частных домов и коттеджей по современным технологиям. Если при строительстве промышленном способом на свайных фундаментах строят дома из любых материалов, то в частном секторе на сваях стоят преимущественно легкие сооружения из СИП-панелей, бруса, бревна.

Различные виды свайных фундаментов позволяют выбрать подходящий для любого типа строения, практически на любом грунте. Очень удобны сваи для строительства на участках сложного рельефа, в том числе и на неустойчивых грунтах. Дело в том, что длина свай практически не лимитируется — они могут достигать глубины 50 и более метров, что позволяет гарантировано достигнуть устойчивых слоев грунта, на которые может опереться здание любого размера и массы.

Современные технологии строительства используют три основных вида свай: винтовые, бурозабивные и буронабивные.

Фундамент на винтовых сваях

Наиболее востребованные в малоэтажном строительстве винтовые сваи — обычные металлические толстостенные трубы с винтом в нижней части. Они вкручиваются в землю как обычные шурупы, делается это вручную или при помощи специальных машин. Длина свай может достигать 10 -12 м при диаметре 50 – 150 мм.

После вкручивания таких опор, они срезаются на заданной высоте и соединяются горизонтальными балками — ростверком, выполняющим роль основания дома, на которое укладывается обвязка, настилается пол и затем возводятся стены.

+ Плюсы фундаментов на винтовых сваях

1. Простота и скорость монтажа,
2. Возможность использования на любых грунтах,
3. Низкая стоимость готового фундамента.

— Минусы фундаментов на винтовых сваях

1. Недолговечность (металл в земле подвержен коррозии).
2. Необходимость завинчивания на большую глубину.
3. Отсутствие возможности оборудования подвалов.

Фундамент на буронабивных сваях

Буронабивные сваи монтируются по другой технологии — сначала бурится скважина, в которой монтируется арматурный каркас. Затем вся конструкция заливается бетоном. Выступающие над землей оголовки срезаются на заданной высоте и соединяются ростверком. Глубина таких свай может достигать 50 метров.

+ Плюсы фундаментов на буронабивных сваях

1. Возможность строительства многоэтажных зданий на любом типе грунта — сваи погружаются на необходимую глубину, до плотных слоев, способных выдержать вес здания.
2. Равномерное распределение нагрузки на основание.
3. Регулировка действующего на одну сваю веса изменением количества опор.
4. Снижение объема земляных работ.

— Минусы фундаментов на буронабивных сваях

1. Сложность расчетов и монтажа.
2. Необходимость дорогостоящих геологических изысканий.
3. Необходимость использования тяжелой грузоподъемной и буровой техники.

Фундамент на забивных сваях

Забивные сваи — бетонные изделия в виде балок квадратного или круглого сечения большой длины — 12 и более метров. Они забиваются в землю ударными устройствами или способом вибропогружения. Используются преимущественно в промышленном строительстве — для забивания требуется сложная и дорогостоящая техника.

Рассмотрев все основные виды фундамента для частного дома выбор оптимального варианта упрощается. Для кирпичных, блочных и каменных зданий оптимальный фундамент ленточный. Для каркасного строительства, домов из бруса и бревна более подходят плитные или свайные (винтовые), на прочных грунтах — столбчатые. Но в каждом отдельном случае выбирается свой вариант, главное, чтобы фундамент выполнял свою основную функцию — служил надежной опорой для дома.

Какой вид фундамента вы будете использовать при строительстве дома

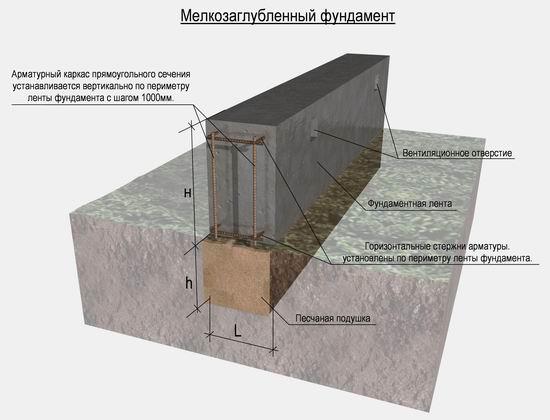

• Ленточный мелкозаглубленный
• Ленточный полнозаглубленный
• Плитный
• Столбчатый
• На винтовых сваях
• На буронабивных сваях

ГолосоватьЕсли вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.Поделиться: 0

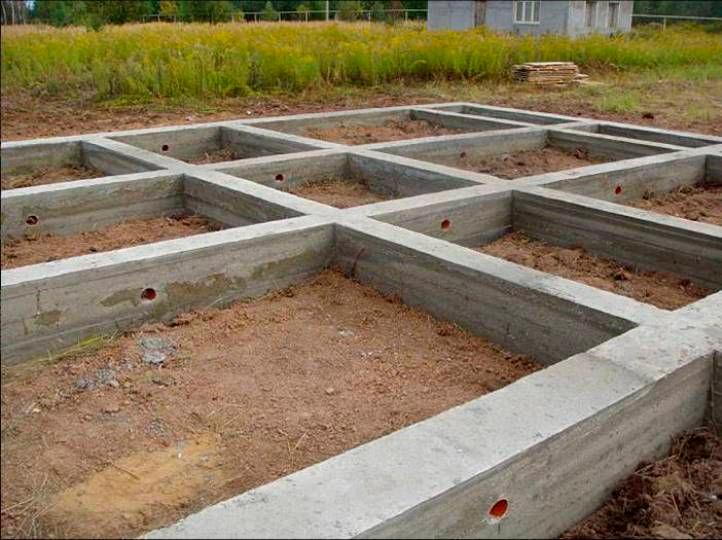

Технология устройства монолитного фундамента

Технология армирования угла примыкания ленточного фундамента.

Конструкция фундамента ленточного состоит из следующих основных этапов.

Предусматривается расчистка участков под строительную площадку, подвоз строительных материалов. Проводится разбивка дома, при которой фиксируют месторасположение основных составляющих конструкции колышками и шнуровкой. Если участок ровный, замеры выполняются просто. Если рельеф на участке сложный, то будет разумно воспользоваться рейкой и уровнем. Необходима обязательная проверка углов, так как они обязаны быть 90°. Далее проверяется отметки низов траншеи при помощи теодолита. Периметр строительной площадки необходимо сделать на 3-4 м шире, чем размер постройки.

Рытье траншеи

Траншея роется при помощи экскаватора или вручную. Затем дно траншеи необходимо подчистить и разровнять. Потом котлован ограждается. После этого на дно траншеи укладывается песчано-гравийная подушка в 12-20 см. На подушку укладывается полиэтиленовая пленка, чтобы вода, которая выделяется из бетона, не вытекала в грунт.

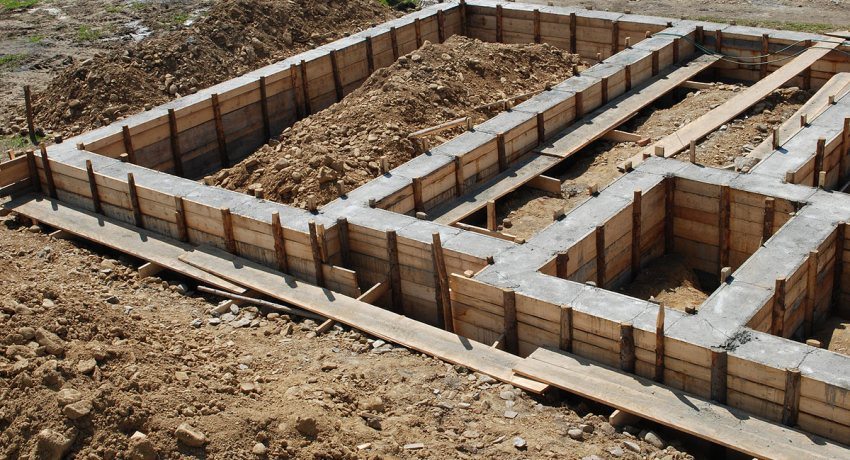

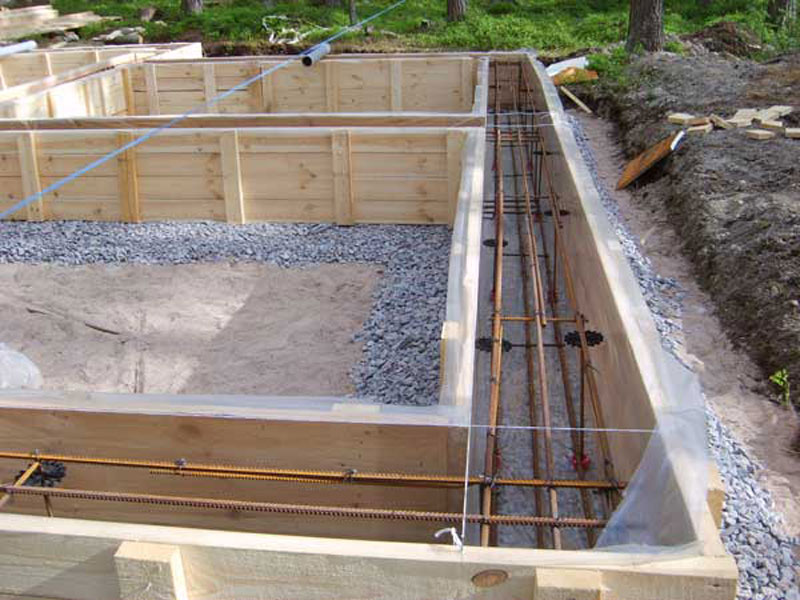

Устройство опалубки

Установка опалубки для ленточных фундаментов выполняется из струганой доски, толщина которой должна составлять 4-5 см. После установки деревянной опалубки она очищается от мусора и обильно смачивается водой. Обязательным условием является жесткость фиксации распорками к стенкам траншеи, чтобы избежать выпучивания стен. После этого опалубка поднимается на 300 мм выше уровня земли. После заливки монолита верхняя часть фундамента накрывается гидроизоляционным шаром для предохранения стен здания от проникновения в них влаги.

Установка арматуры

Во время монтажа опалубки по всему периметру укладывается арматура, ранее собранная в каркасы. Каркас являет собой два ряда вертикальной арматуры, скрепленные с горизонтальной арматурой, количество будет зависеть от глубины фундамента. Шаг арматуры должен быть от 10 до 25 см.

Укладка бетона в опалубку

Бетонная смесь укладывается поэтапно, шарами в 20 см. Для исключения пустот в массе бетона каждый шар должен трамбоваться с помощью трамбовки из дерева. Самым лучшим и надежным способом для этого является использование бетонного вибратора.

Устройство гидроизоляционного шара

По истечении 10 дней после укладки бетонной смеси опалубку можно демонтировать. Для обеспечения гидроизоляции используется битумная мастика, которой промазывают наружные стенки и приклеивают гидроизоляционную пленку. Для обеспечения более надежной влагостойкости строения прилегающие к фундаменту грунты обрабатываются вяжущими полимерными смесями.

После установки гидроизоляции проводится обратная засыпка. Она выполняется с помощью песка послойным методом. Эти операции выполняются вручную, чтобы не нарушить гидроизоляцию. На этом этапе заканчивается технология устройства монолитного фундамента.

Иннокентий Андреевич Власов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента()?

© Copyright 2014–2017,

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Полезные рекомендации по заливке ленточного фундамента

На этапе планирования ленточного основания под здание, важно оценить риски, связанные со сползанием грунта. От ленточного основания лучше отказаться, если:

• грунт растрескался или проваливается;
• участок находится в зоне сезонного разлива озера или реки.

На этапе выкладки бетонной смеси в подготовленную опалубку не помешает учитывать такие рекомендации опытных строителей:

1. Чтобы бетон лучше осел, с внешней стороны опалубку осторожно простукивают. Можно проткнуть смесь на нескольких участках прутом и дополнительно утрамбовать бруском из дерева. Это позволит убрать остатки воздуха из пустот. Процедуру легче проводить, вооружившись перфоратором с насадкой или строительным миксером.
2. Подачу бетона осуществляют с небольшой высоты. Иначе масса расслоится.
3. Если заливка ленточного основания приходится на зиму, в цемент добавляют специальные вещества.

Как обустраивается и заливается фундамент лента своими руками – полезные советы

Профессионалы рекомендуют обращать внимание на следующие моменты:

• возможность удаления воздушных включений путем постукивания молотком по внешней поверхности опалубки;
• целесообразность теплоизоляции фундамента с помощью листов экструдированного пенополистирола;
• необходимость тщательной герметизации опалубки для предотвращения потерь влаги из бетона;
• недопустимость расслоения бетонного массива и оседания заполнителя из-за перерывов в подаче бетона.

Правильно залитый ленточный фундамент обеспечит надежность стен здания и предотвратит образование трещин. Изучив технологию работ, можно выполнить заливку самостоятельно. Желая избежать ошибок, стоит поручить сооружение фундамента профессиональным строителям.

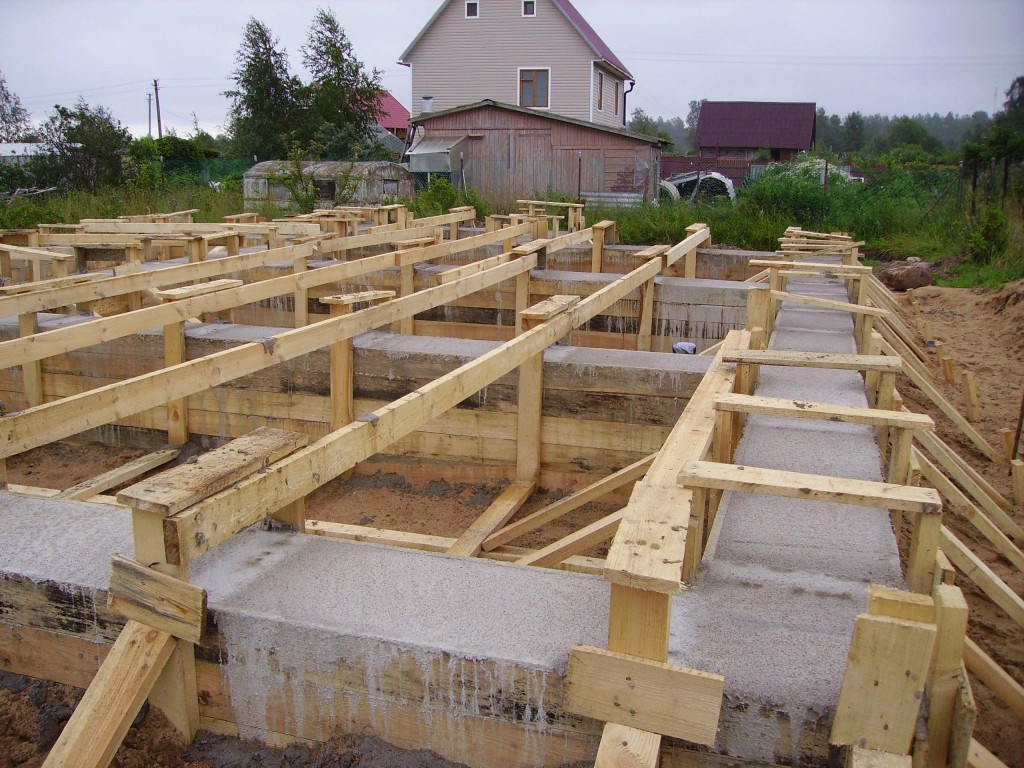

Монтаж опалубки

Фундамент жилого дома должен возвышаться над поверхностью грунта минимум на 15 см. На подтопляемых участках высота надземной части основания может достигать 50-70 см. Опалубку собирают с учетом требуемой высоты, используя подручные опалубки фундамента

Установка опалубки фундамента

При монтаже опалубки потребуются:

обрезные доски толщиной от 2 см или фанерные листы; полиэтиленовая пленка; рулетка; саморезы или гвозди; молоток и шуруповерт; брусья для распорок. Опалубка ленточного фундамента

Доски скрепляют в прямоугольные щиты, закрепляя поперечными брусками с внешней стороны. Саморезы вкручивают с внутренней стороны, чтобы демонтировать опалубку было удобнее. По этой же причине рекомендуется использовать именно саморезы, а не гвозди. При сборке следует продумать расположение канализационных отверстий и сделать вырезы соответствующего диаметра в досках. В завершение щиты обивают пленкой, которая не позволит дереву впитывать воду из раствора.

Устанавливают опалубку частями по обе стороны траншей, а затем укрепляют поперечными брусками через каждые полметра. Щиты выставляют строго вертикально, соблюдая одинаковое расстояние между противоположными сторонами по всей длине периметра. Снаружи опалубку подпирают распорками из бруса. Между нижней кромкой щитов и верхним краем траншей не должно оставаться зазоров, иначе раствор будет вытекать.

Основные ошибки

Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.

Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.

Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.

Какие нормы существуют при строительстве фундамента под деревянный сруб

Кроме массы самой постройки при выборе и расчете основания учитываются и условия возведения:

• тип грунта, его особенности;
• рельеф;
• глубина нахождения подземных вод;
• климат, температура в районе.

В зависимости от этих факторов определяют вид фундамента под срубовой дом – ленточный, столбчатый, свайный или их подвиды.

Монолитный ленточный – это ж/б лента, на которую устанавливают несущие стены постройки.

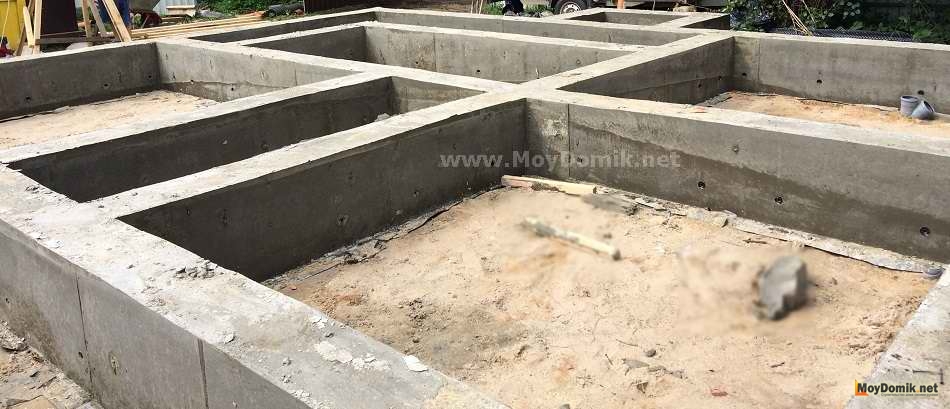

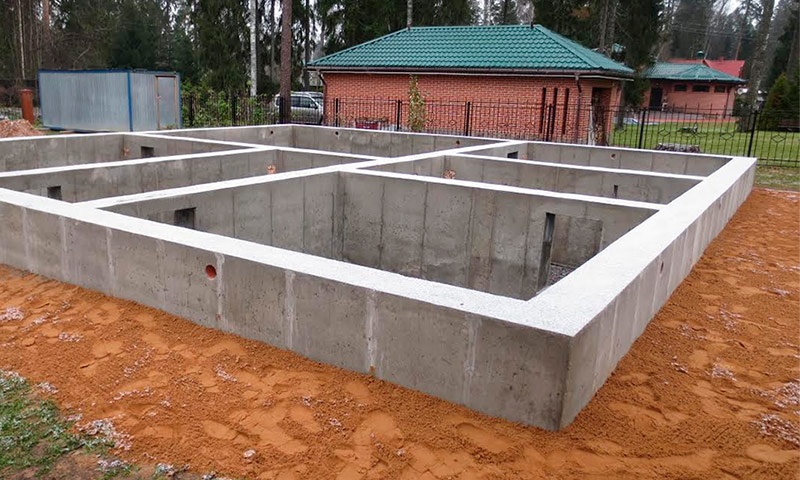

Монолитный ленточный фундамент

Чаще всего этот вид выбирают на влажных грунтах или там, где грунтовые воды залегают высоко. Одно из достоинств – возможность устройства теплого влагозащищенного подвального этажа. Несущая способность ленты высокая, на ней можно устанавливать в т.ч. кирпичные и каменные дома.

Фундамент может быть мелкозаглубленным (около полуметра от поверхности) и заглубленным (ниже линии промерзания).

Второй вариант идеально подходит для устройства эксплуатируемого подвала, но трудоемкость возведения и стоимость выше, чем у других типов.

Мелкозаглубленный фундамент под маленькую постройку (например, баню) может быть заложен на глубине до 40 см, под жилой деревянный дом потребуется 60 см. Ленту заливают поверх подушки из щебня песком.

Мелкозаглубленный фундамент под маленькую постройку

Экономичное основание под дом – столбчатый фундамент. Подходит для установки легких домов (в т.ч. деревянных срубов) на сухих стабильных грунтах. Может использоваться на неровном рельефе.

столбчатый фундамент под сруб

Устройство полноценного цокольного этажа со столбовыми опорами технически невыполнимо. Этот тип фундамента оптимален для построек, расположенных на берегу: во время сезонного паводка нет вероятности подтопления. Такое основание обойдется в 3-4 раза дешевле ленточного.

Столбчатый фундамент тоже устанавливают на подушку – для компенсации сил морозного пучения. Опоры помещают под углами дома и в других местах повышенных нагрузок (несущие стены и т.д.). Шаг – исходя из расчетной нагрузки, в среднем около двух метров.

столбчатый фундамент под сруб

Для легкого деревянного дома могут подойти столбы из клееного бруса или оцилиндрованных бревен. Их погружают до глубины промерзания почвы.

На очень плохом грунте используются винтовые сваи. Это достаточно дорогой фундамент, но самый надежный на заболоченных, слабых и пучинистых грунтах. Сваю погружают таким образом, чтобы ее конец опирался на твердый слой.

свайный фундамент под сруб

Дороговизна компенсируется простотой и высокой скоростью возведения: например, фундамент под сруб 6 на 6 можно выполнить за пару дней. Погружение одной сваи в ручную занимает не более получаса.

сруб на винтовом фундаменте

Иногда ростверком становится нижний венец сруба. Не нужно целый месяц дожидаться застывания бетона, после монтажа обвязки можно сразу приступать к строительству дома.

Обратите внимание

Нормативы (СНиП):

• – фундаменты свайные;
• и – основания сооружений;
• – проектирование и устройство фундаментов.

А также 13580-85 ГОСТ – ленточные фундаменты из ж/б плит.

Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

• геометрия (контуры опоры),
• гидроизоляция,
• отмостка (при изображении наружных стен),
• размеры уступов.

Сечение ленточного фундамента с гидроизоляцией и отмосткой.

Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

• поверхности земли,
• подошвы фундамента,
• обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

• Сечения выполняют в масштабе 1:20, 1:25, 1:50.
• Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Ленточная технология

Проектировка

Выбирая, как лучше сделать фундамент для дома, стоит рассмотреть несколько разных вариантов. Именно так мы и поступим, и в первую очередь будем анализировать ленточную технологию – одну из наиболее простых и доступных.

Ленточное основание для дома представляет собой полосу армированного бетона, которая размещается под всеми несущими элементами. В первую очередь это, конечно же, наружные стены, а также внутренние капитальные перегородки.

Проектировка ленточного основания включает в себя определение двух главных параметров — глубины заделки в грунт и ширины опорной части.

По глубине заделки ленточные конструкции делятся на:

• Малозаглубленные – до 60-70 см.
• Заглубленные – до уровня промерзания грунта, т.е. полтора метра и глубже.

В большинстве случаев достаточно оборудовать малозаглубленное основание, поскольку установка опорной части на уровне промерзания почвы требуется лишь в наиболее сложных климатических и грунтовых условиях, а также тогда, когда вы планируете обустроить цокольный этаж или отапливаемый подвал.

Что касается ширины бетонной полосы, то для большинства частных домов достаточно 50-60 см, а легкие конструкции вроде щитового дачного домика можно размещать и на сорокасантиметровом основании.

Совет! Стоит обратить внимание на данную технологию, если вы ищете, как сделать фундамент под готовым домом из бруса или деревянного щита. Конечно, придется повозиться с выемкой грунта, установкой домкратов и заливкой лент, но зато не придется разбирать и снова собирать строение.

В следующих разделах мы расскажем, как правильно сделать фундамент дома по ленточной технологии.

Земляные работы

Начало возведения любого фундамента связано с разметкой участка. На поверхности с помощью шнуров мы размечаем контуры нашего будущего фундамента.

Обратите внимание! Разметку под траншеи нужно делать минимум на 200 мм шире, чем запланированное основание – по 100 мм с каждой стороны уйдет на установку опалубки.

По разметке начинаем выемку грунта:

• Траншеи копаем либо вручную, либо с помощью экскаватора.
• Дно траншеи опускаем на 40-50 см ниже проектного уровня и тщательно выравниваем.
• Затем выполняем подсыпку: вначале укладываем и утрамбовываем 30 см гравия, а затем – 20 см песка.
• Поверх подсыпки укладывается либо толстый полиэтилен, либо рубероид. Эти материалы будут играть роль влагозащитного контура.

Обустройство основания

• Борта опалубки делаем из оструганных досок толщиной не менее 30 мм или же фанерных щитов 15-18 мм.

Совет! Чтобы минимизировать протечки раствора, а также обеспечить дополнительную гидроизоляцию, в некоторых случаях всю опалубку выстилают полиэтиленом или водонепроницаемой мембраной.

• Высота бортов должна быть как минимум на 10 см больше, чем планируемые габариты фундамента.
• Внутри опалубки устанавливаем распорки, а также заполненные песком отрезки трубы. Впоследствии на месте этих труб будут заложены технологические отверстия для заведения коммуникаций через фундамент.

Обязательным требованием к основанию ленточного типа является его внутренне армирование:

• В качестве арматуры используем стальные ребристые прутки диаметром 12 мм.
• Минимально допустимым является обустройство верхнего и нижнего поясов из двух прутьев, соединенных между собой поперечными элементами.
• Для сборки арматуры может применяться как вязальная проволока, так и точечная сварка.

Совет! Металлический каркас устанавливаем на кирпичи, размещенные на дне траншеи. Это позволит нам избежать контакта арматуры с почвенной влагой и снизит риск коррозии.

Опалубку с арматурой заливаем бетоном марки не ниже 300. Для обустройства фундамента нам понадобится несколько кубометров раствора, потому стоит либо арендовать бетономешалку, либо заказать готовый бетон у производителя.

Заливку желательно производить за один раз, чтобы избежать возникновения мостиков холода. Сразу после заливки бетон штыкуем (протыкаем металлическим прутком) или обрабатываем виброуплотнителем для удаления воздуха.

Заливка раствора из бетоносмесителя

Для полного высыхания ленточному фундаменту требуется не менее 30 суток. Все это время желательно накрывать поверхность бетона полиэтиленом для замедления испарения и более эффективного набора прочности. Когда поверхность под полиэтиленом начнет растрескиваться, ее следует увлажнить дополнительно.
