Обратная засыпка фундаментов позволяет решить проблему утилизации грунта, извлеченного из котлована или траншеи, отрытых при строительстве основания. Кроме того, грунтовая подсыпка необходима для оптимизации теплостойкости цокольной части строения.
Характерные особенности технологии. Характерные особенности процесса.
Перейдем к рассмотрению раздела: характерные особенности технологии.
Может так случиться, что только так удастся предотвратить неприятностей при эксплуатации здания, поэтому обратная засыпка фундамента обязательно должна быть осуществлена в соответствии с , кусков дерева и других посторонних материалов, для того чтобы засыпка получилась качественной, необходимо удостовериться в том, что на месте проведения работ не осталось забытых инструментов. Процесс следует начинать с проверки почвы на участке проведения работ.
_Здание — наземное строительное сооружение с помещениями для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных. (СНиП 10-01-94)Здания — это строительная система, состоящая из несущих и ограждающих или совмещенных (несущих и ограждающих) конструкций, образующих наземный замкнутый объем, предназначенный для проживания или пребывания людей в зависимости от функционального назначения и для выполнения различного вида производственных — стадия жизненного цикла объекта, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние). (ГОСТ Р 51617-2000)
Немаловажно проверить влажность почвы. Для проведения засыпки не стоит использовать слишком сухую почву, она не обязательно должна быть и грязеподобной. Этот параметр определяется методом лабораторных исследований. С учетом того, какой грунт на участке, его влажность может составить предел от 12 до 15%. Это верно для пучинистых грунтов. Что касается тяжелых почв, то их влажность обязательно должна быть равна 20%.
В случае если требования по влажности не соблюдены, осуществляются работы по увлажнению либо просушке. Для этого в воде следует растворить определенное количество при надобности увлажнения почву необходимо подвергнуть воздействию цементного молочка, которое вы можете изготовить своими силами, тогда во втором случае грунт подсушивается на солнце. Как только жидкость обретет белый цвет, молочко готово к использованию.Нужно определить тип почвы, в случае если засыпка пазух фундамента предусматривает увлажнение. В случае если она связная, то привезти ее в соответствие можно в котловане. Во всех остальных случаях работы проводятся над засыпаемым материалом.
_Соответствие — соответствие продукции, процесса или услуги установленным требованиям. (РДС 10-231-93)Теперь давайте рассмотрим характерные особенности процесса..
Неправильно выполненная засыпка может привести к нарушению гидроизоляции фундамента и возникновению других не менее неприятных касаясь насыпанного грунта, заранее установленные под первым этажом здания сваи должны принимать на себя основной вес сооружения. Также следует пронадзирать установку системы отвода воды.
_Сооружение — объемная, плоскостная или линейная наземная, надземная или подземная строительная система, состоящая из несущих, а в отдельных случаях и ограждающих конструкций и предназначенная для выполнения производственных процессов различного вида, хранения материалов, изделий, оборудования, для временного пребывания людей, перемещения людей и грузов и — энерг. условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи. (ГОСТ )
Чем засыпать ленточный фундамент внутри?
Нев достаточной степени уплотнившуюся за короткий срок фундаментную засыпку могут повредить грунтовые воды, поднимающиеся на поверхность. Исключить возникновение подобных ситуаций можно с помощью буферной подушки, принцип действия которой заключается в следующем.
Буферная зона находится между слоем фундамента и основой сооружения. Щебень либо гравий не допустят поднятия влаги вверх, что будет способствовать оттоку грунтовых вод от фундаментного слоя. Подушка представляет из себя несколько слоев гравия и песка, имеющих толщину от 10 до 15 см.
_Зона — констр. параметры и конфигурация функционально организованного пространства, не полностью обособленного ограждающими конструкциями. (СП 31-102-99)
Специалисты советуют засыпать, потому что процесс сокращает количество пустот под строением, что положительно влияет на его надежность и устойчивость, на вопрос, необходимо ли засыпать фундамент внутри. Также засыпка фундамента даст возможность зданию лучше сохранять тепло и сделает его суше.
_Надежность — в управлении это свойство систем выполнять возложенные на них функции в течение заданного промежутка времени при определенных условиях эксплуатации. Н. системы определяется часто надежностью ее наименее надежного звена. В связи с этим для повышения Н. систем управления производством большое значение имеет выявление узких мест в аппарате управления, а также разработка мер по их устранению. Общими для разных систем мерами обеспечения требуемой Н. является резервирование недостаточно надежных элементов, дублирование, функциональная избыточность.

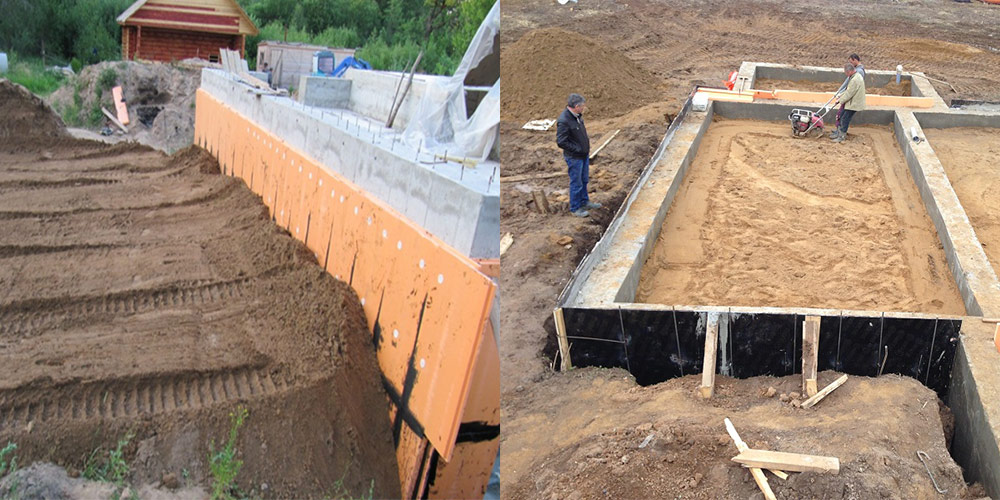

Как правильно выполнить обратную засыпку фундамента

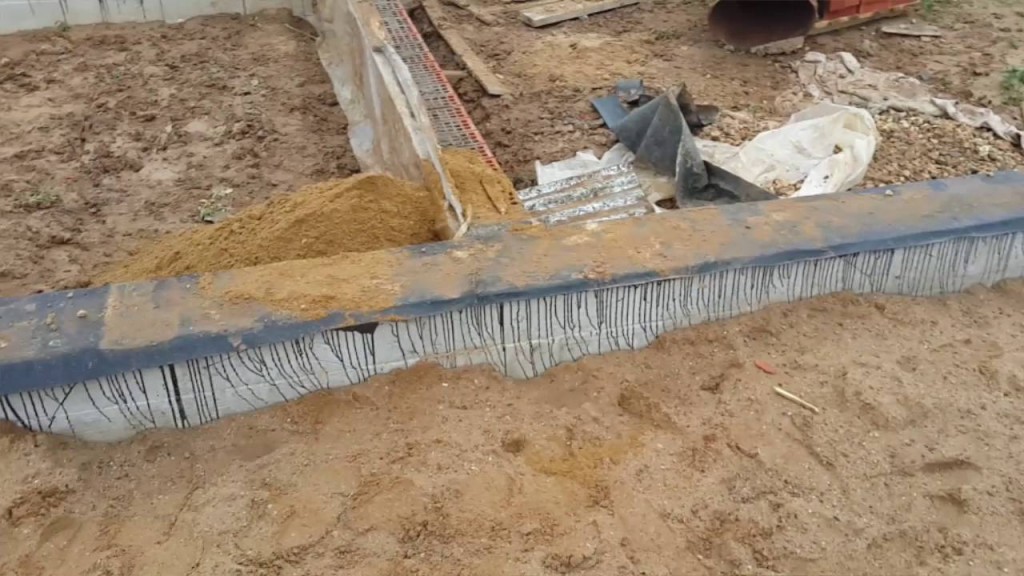

Засыпка фундамента внутри является процессом укладывания грунта в яму или траншею, которая была вырыта ранее, для строительства основания. Следует помнить о том, что обратную засыпку выполняют после того, как залит фундамент и возведен цоколь здания.
Мастера начинают засыпать фундамент, когда проконтролируют способность основания и цоколя выдерживать определенные нагрузки без образования трещин и прочих деформаций. Бетон, набравший прочность – это основной показатель, что можно начинать засыпку фундамента. Обычно, с момента заливки должно пройти около двух недель до полного застывания раствора. Некоторые строители не ждут застывания бетона, считая, что засыпка не отразится на основании дома. Это ошибочное мнение.
Важно знать! Перед засыпкой фундамента внутри необходимо выдержать определенные сроки, позволяющие фундаменту застыть.
Для чего нужна обратная засыпка
Любой фундамент, не считая бетонную отливку ленточного основания, нуждается в оборудованной зоне в промежутке от стены до опалубки. Незначительное расширение котлована имеет следующие положительные стороны:
- При помощи дополнительной зоны, возможность убрать щиты, расположенные снаружи, не нарушая целостность сооружения, становиться намного проще. А при наружной полости процесс застывания бетона становится в разы быстрее.
- Позволяет сделать гидроизоляцию и утепление ленточного основания используя все виды гидроизоляции. Существование пазух позволяет использовать строительное оборудование, что напрямую влияет на качество основания.
- Способствует установке дренажа, который способен удалять еще больше грунтовых вод.
Но такой прием обладает и негативными последствиями. В дальнейшем может нарушаться целостность основания, а затем и всей конструкции. Это обуславливается грунтовым слоем, снимающим каркас основания. Сделаем вывод, что все подчиняется засыпке пазух. Если будет соблюдена вся технология засыпки, то фундаменту ничего не грозит. Обратная засыпка основания считается необходимостью, которая обращена на улучшение бетонной ленты и материнского грунта природной уплотненности. Еще такой способ засыпки хорошо предохраняет слои, которые служат опорой подошвы фундамента. Делать это нужно обязательно и следует использовать специальные материалы, чтобы избежать повреждения конструкции.

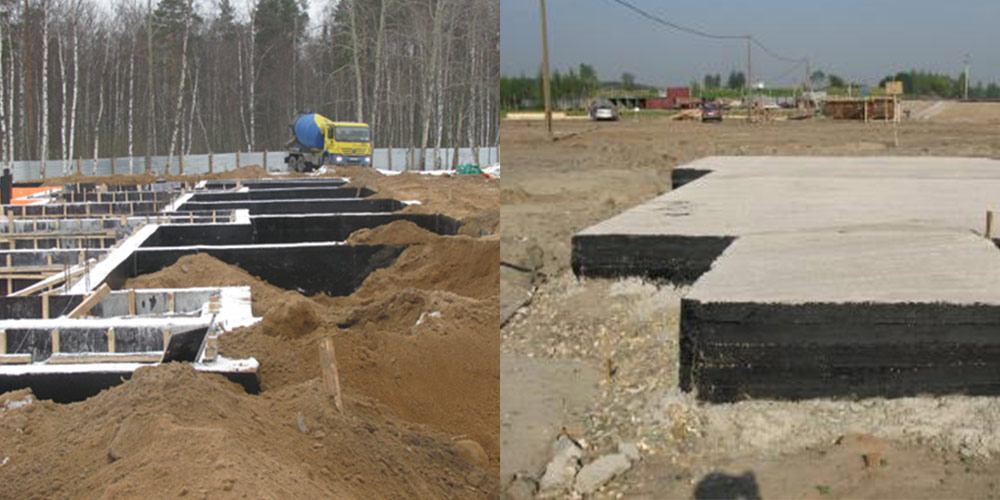

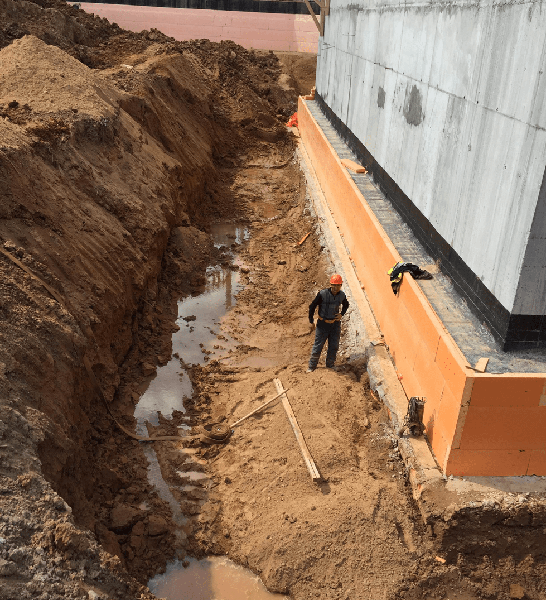

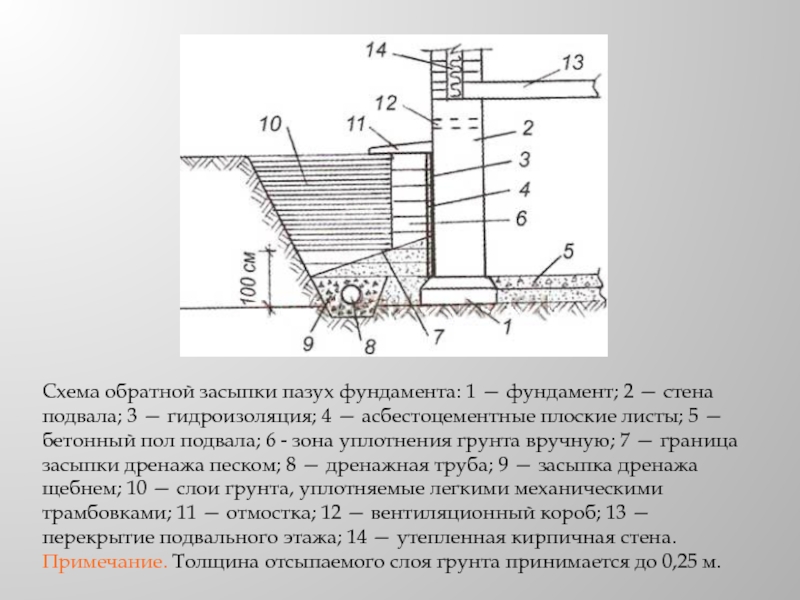

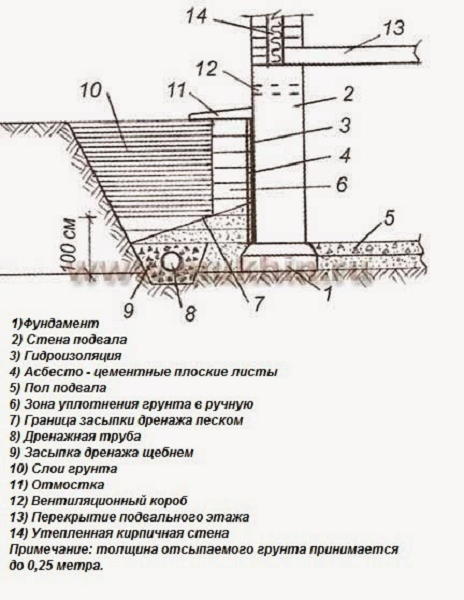

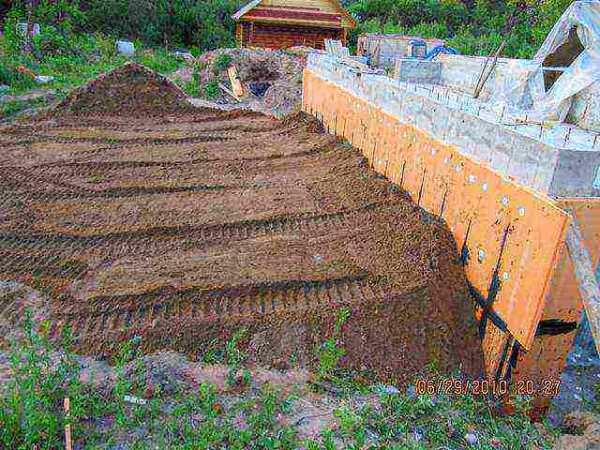

Обратная засыпка пазух фундамента
Процесс подсыпки грунта или песчаной смеси технически реализуется очень просто: почву или смесь просто перемещают в пазухи между стенкой фундамента и стенкой котлована (траншеи). Однако, как и любое другое дело, процедура подсыпки связана с массой нюансов, которые превращают простой с виду процесс в полноценную технологическую операцию.
Поэтому на практике обратная засыпка фундамента песком или грунтом выглядит следующим образом:
- В самом начале, путем лабораторных анализов, проверяют влажность почвы. Ведь для подсыпки не нужен ни сухой грунт, ни влажная, похожая на грязь почва. Оптимальный уровень влажности для пучинистых грунтов (пылевых, песчаных, глинистых разновидностей почвы) составляет 12-18 процентов. Тяжелые сорта грунта можно размочить до 15-20 процентов.
- Далее, излишне влажные почвы подсушивают на солнце. А если грунт излишне сух, то его увлажняют. Причем для увлажнения используют не воду, а «цементное молочко» — слабый раствор портландцемента в воде. Причем молочко можно изготовить своими силами. Для этого следует ввести в воду несколько пригоршней сухого цемента и когда вода поменяет цвет на молочно-белый колер, раствор считается готовым.
- На следующем этапе можно заняться подсыпкой периметра основания, заполняя пространство между фундаментом и стенками котлована. Процесс подсыпки в этом случае происходит и снаружи, и изнутри короба основания. Причем обе ветви процесса выполняются поэтапно: то есть, земля, ил, песок засыпаются на дно котлована, с внутренней и внешней стороны, слоями по 30-50 сантиметров. Каждый слой вначале смачивается цементным молочком, а затем утрамбовывается.
При этом категорически нельзя использовать для подсыпки плодородный слой почвы, содержащий в себе большое количество органики (корни, крупнее организмы, следы травяного покрова). Ведь разложившаяся органика теряет свой объем, что сказывается на качестве засыпки.
- После завершения подсыпки периметра приступают к заполнению цокольной части фундамента. Если внутри здания предполагается строительство подвала или подземного этажа, то эту часть процесса подсыпки можно пропустить. В ином случае внутренние пазухи заполняют либо полностью, либо частично. Глубина внутренней подсыпки зависит от типа фундамента и типа ростверка. Так, обратная засыпка ленточного фундамента выполняется либо до уровня продухов – этот вариант годится для балочного ростверка, либо до уровня цокольного перекрытия – этот вариант используется при строительстве ростверка–стяжки. Свайные фундаменты с высотой цоколя до 50-80 сантиметров засыпаются полностью. Более высокий цоколь свайного варианта предполагает лишь подсыпку в форме отвала, с уклоном от внутренней стены основания. Этот же вариант годится и для столбчатого фундамента.
В завершении обзора технологии следует отметить, что излишне габаритные котлованы засыпают с помощью тяжелой строительной техники – экскаваторов самосвалов и грейдеров. А малозаглубленные фундаменты можно засыпать и с помощью лопаты, носилок и должной мотивации пары-тройки рабочих.
Причем и при механической, и при ручной засыпке особое внимание следует уделить не только самому перемещению грунта. Не менее важной процедурой является и трамбовка слоев засыпки. Ведь эта операция не только восстанавливает естественную плотность почвы, но и предотвращает проседание грунта по периметру фундамента.
Поверх уплотненного грунта, на специальной, влагостойкой подложке, по периметру фундамента заливают наземный «козырек» — отмостку. Этот элемент защитит пространство между стенками основания и стенками котлована от нежелательной влаги, которую генерирует сама атмосфера (дождь, снег).
Засыпка траншей инженерных коммуникаций
Помимо котлована фундамента в обратной засыпке нуждаются еще и траншеи, прорытые под инженерные коммуникации.
В этом случае подсыпка грунта выполняется иначе, а именно:
- В самом начале, еще до монтажа трубопровода, на дно траншеи укладывают слой щебня (не более 10-15 сантиметров), поверх которого насыпают 30 или 40-сантиметровый слой песка. Причем в заранее отмеченных местах, поверх щебня и тонкого (10 или 20-сантиметрового) слоя песка заливают плиту 20-сантиметровые плиты под фундаменты колодцев трубопровода.
- Далее, поверх песчаной подушки монтируют трубопровод, располагая над плитами колодцев элементы запорно-регулирующей арматуры.
- На следующем этапе нужно выстроить из кирпича или бетонных колец шахты колодцев.
- После завершения монтажа колодцев и полной проверки трубопровода можно приступать к засыпке траншеи. Для этого, поверх трубы, подсыпают 30-40 сантиметровый слой песка, трамбуемого механически или вручную. Ну а после этого в траншею, слоями по 50-70 сантиметров сваливают избавленный от органики грунт.
Как правильно выполнить обратную засыпку
Этот процесс на первый взгляд может показаться довольно простым, но подойти к нему нужно очень ответственно. Выполнение некоторых правил позволит качественно выполнить засыпку.
- Обратной засыпке фундамента обязательно предшествуют работы по формированию основания.
- Работы следует начинать только после , проведения его гидроизоляции.
- Перед проведением обратной засыпки необходимо проверить влажность грунта. Он должен быть не очень сухим и не слишком влажным. Нормальное состояние грунта достигается путем подсушивания на солнце или смачиванием специальным цементным молочком.
- В грунте для обратной засыпки содержание органических веществ не должно превышать 5%.
- Засыпку грунта и его уплотнение нужно проводить с большой осторожностью, чтобы предотвратить повреждение гидроизоляционного слоя.
- Засыпка фундамента проводится одновременно по всему периметру.

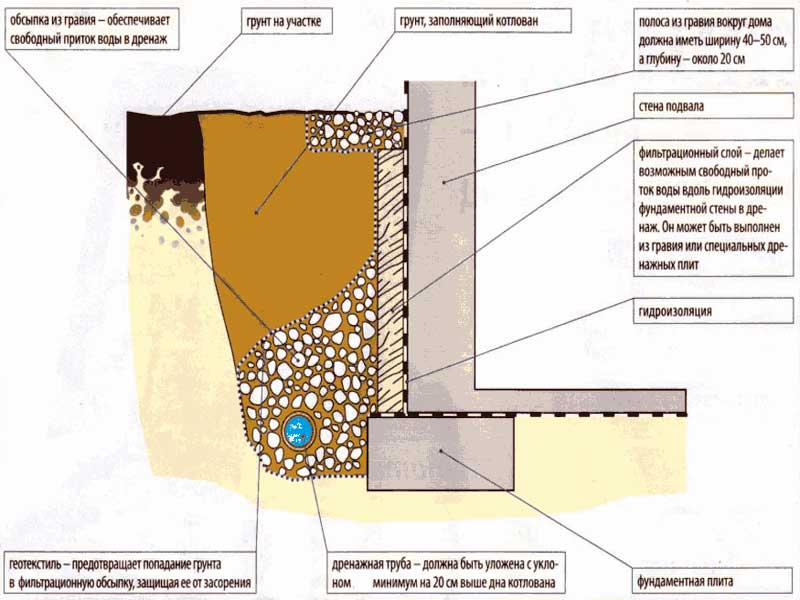

- Завершением работ по обратной отсыпке фундамента является обустройство отмостки.
На некоторых участках в процессе эксплуатации возможны дополнительные нагрузки на грунт. В этом случае можно не проводить дополнительное уплотнение. Однако по всему периметру выполняется отсыпка валика. Учитывая естественную усадку грунта, засыпку пазух проводят с некоторым запасом:
- При засыпке песком запас высоты должен составлять около 2%.
- При обратной засыпке глиной – около 3%.
Для засыпки узких пазух между фундаментом и котлованом желательно использовать материалы, имеющие малую усадку. Это может быть мелкофракционная щебенка или смесь песка и гравия.
Выбор материала
Чаще всего обратная отсыпка фундаментных пазух производится тем же самым грунтом, что был извлечён при рытье строительного котлована — песком, глиной, суглинком и т. д. Такой подход позволяет успешно решить вопрос с утилизацией выкопанного грунта при минимуме финансовых затрат. В противном случае приходится вывозить грунт за пределы строительной площадки для утилизации, что сопряжено со значительными расходами на транспортировку и погрузочные работы. Однако, такой подход, несмотря на всю свою привлекательность с финансовой точки зрения, не является самым оптимальным.
Связано это с тем, что технические характеристики грунта на строительной площадке не всегда соответствуют условиям, предъявляемым соответствующими строительными нормативами. Произведение обратной засыпки внутренних полостей фундамента, в котором не предусмотрен цоколь или подвал, регламентируется положениями СНиП 3-02-01-87.
Относительно выбора грунта для внутренней отсыпки, данный норматив особое внимание уделяет влажности и плотности материала.

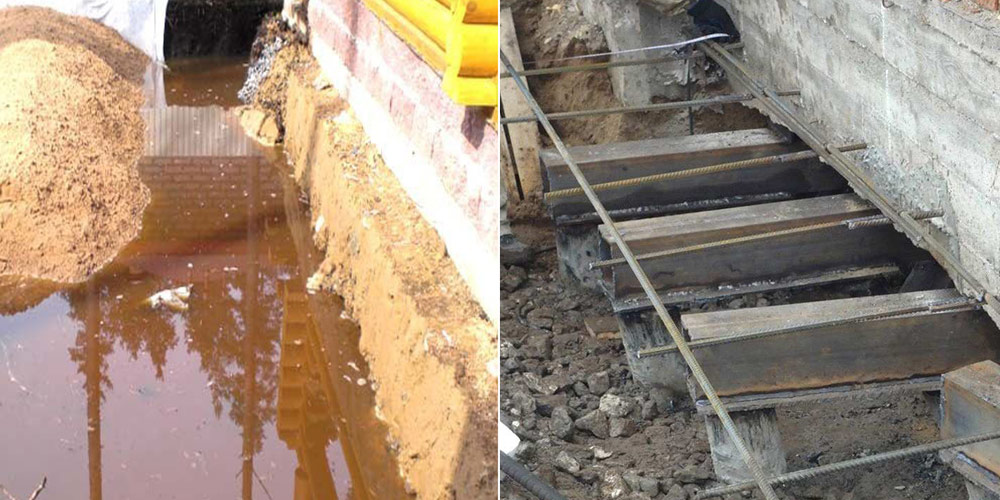

Влажность
Для обратной отсыпки следует использовать только грунт, имеющий определённую влажность. Данный показатель зависит от типа материала и его состава. Так, если засыпка внутренних полостей производится песком или супесью, то процент влажности в данном случае не должен превышать 15. Для более тяжёлых и плотных грунтов – песчано-гравийной смеси, суглинка и глины, – данный показатель может быть несколько выше – до 20%. При этом нижний порог влажности не должен быть менее 12%.
Связано наличие таких ограничений с зависимостью между уровнем влажности материала и его плотностью. Чересчур сухой грунт будет рассыпчатым и рыхлым, трудно поддающимся уплотнению. Слишком влажный материал может стать источником повышенной сырости внутри фундамента со всеми вытекающими отсюда негативными последствиями.

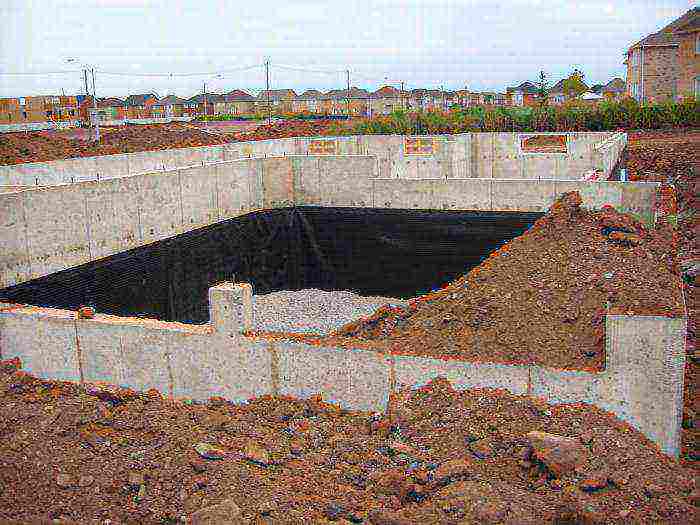

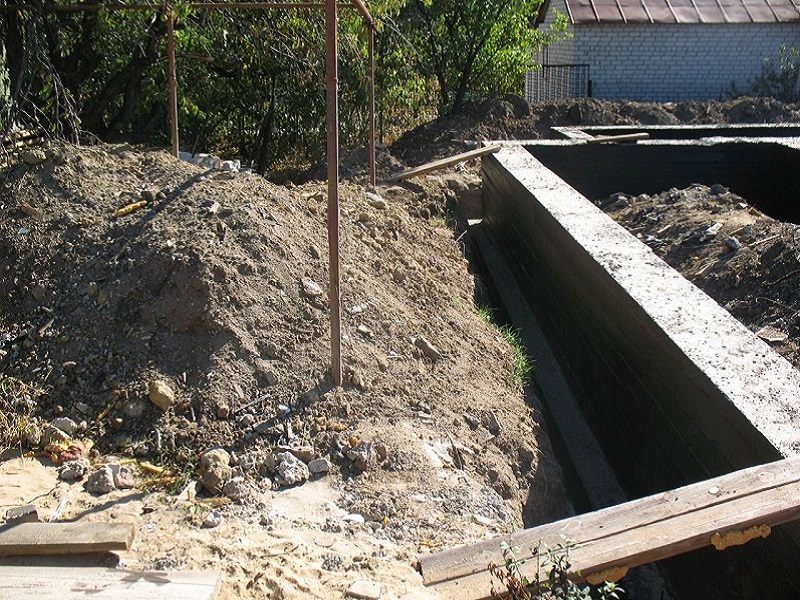

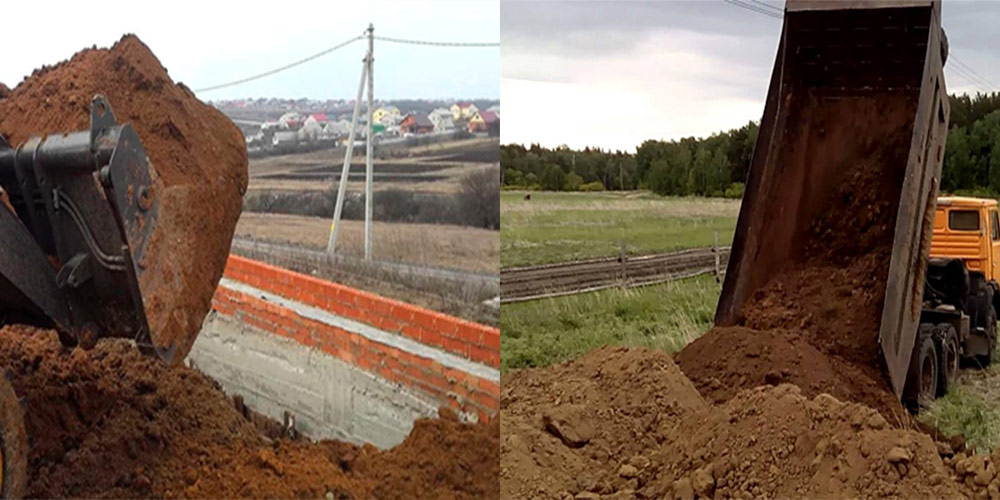

Отвалы грунта вокруг строительного котлована
Плотность
Показатель плотности грунта также во многом влияет на качество внутренней отсыпки пустот в основании здания. Чем менее она плотна, тем меньше её защитные свойства: такая засыпка хуже противостоит проникновению подпочвенных вод, придаёт меньше устойчивости несущим конструкциям фундамента.
Согласно СНиП, плотность засыпного грунта должна составлять не менее 90 – 95% от первоначальной плотности нетронутого грунта на площадке строительства. В реальности такой показатель можно достичь лишь при использовании тяжёлого грунта – песчано-гравийной смеси, глины и суглинка, либо при тщательном, послойном уплотнении отсыпки из песчаного грунта.
Для проведения отсыпки рекомендуется использовать не карьерный строительный или промытый речной песок, а обычный песок, добытый из-под почвы. Он имеет в своём составе мельчайшие включения глины и прочих связующих элементов, что позволяет ему со временем уплотняться, образуя связи между отдельными своими частицами.
Подведём итоги:
- Засыпали котлован крупным гравием фракцией 5-10 сантиметров, оставив примерно 5 сантиметров на подсыпку мелкого щебня.
По идее, правильно было бы всё послойно трамбовать. Насыпать небольшой слой крупного гравия, потом сверху мелкого щебня, трамбовать виброплитой. И повторять процедуру до самого верха. Но так как рядом с нами не было виброплиты, а брать в аренду и везти из большого города вышло бы очень дорого и сложно (учитывая то, как не быстро всё с доставками, виброплита простаивала бы немало). Мы приняли на себя ответственность и постановили. Раз глина, которая является уплотненным основанием, утрамбована, то усадка должна быть минимальна. Если по всей площади котлована мы одинаково рассыпаем гравий из тачки, то усадка будет равномерной. А значит, не страшно. Фундамент плитный, нагрузка распределяется равномерно, он всей площадью будет одинаково давить на подушку.

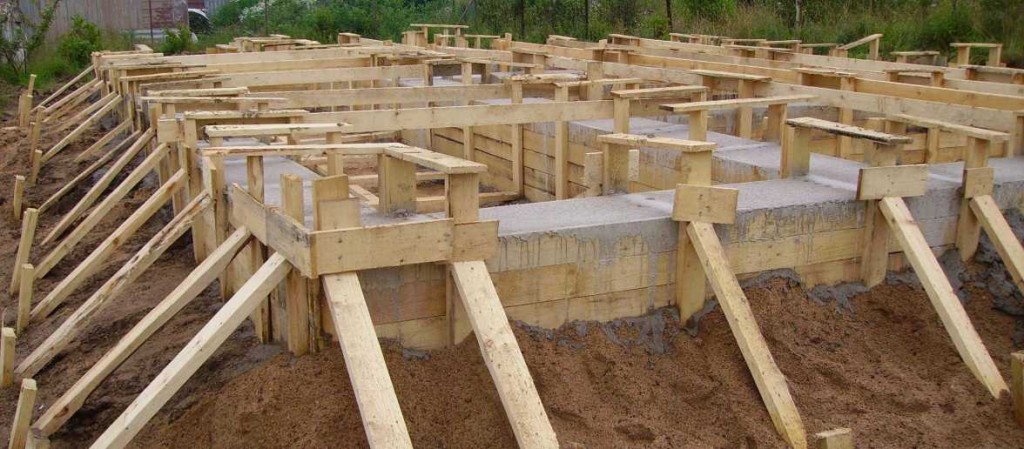

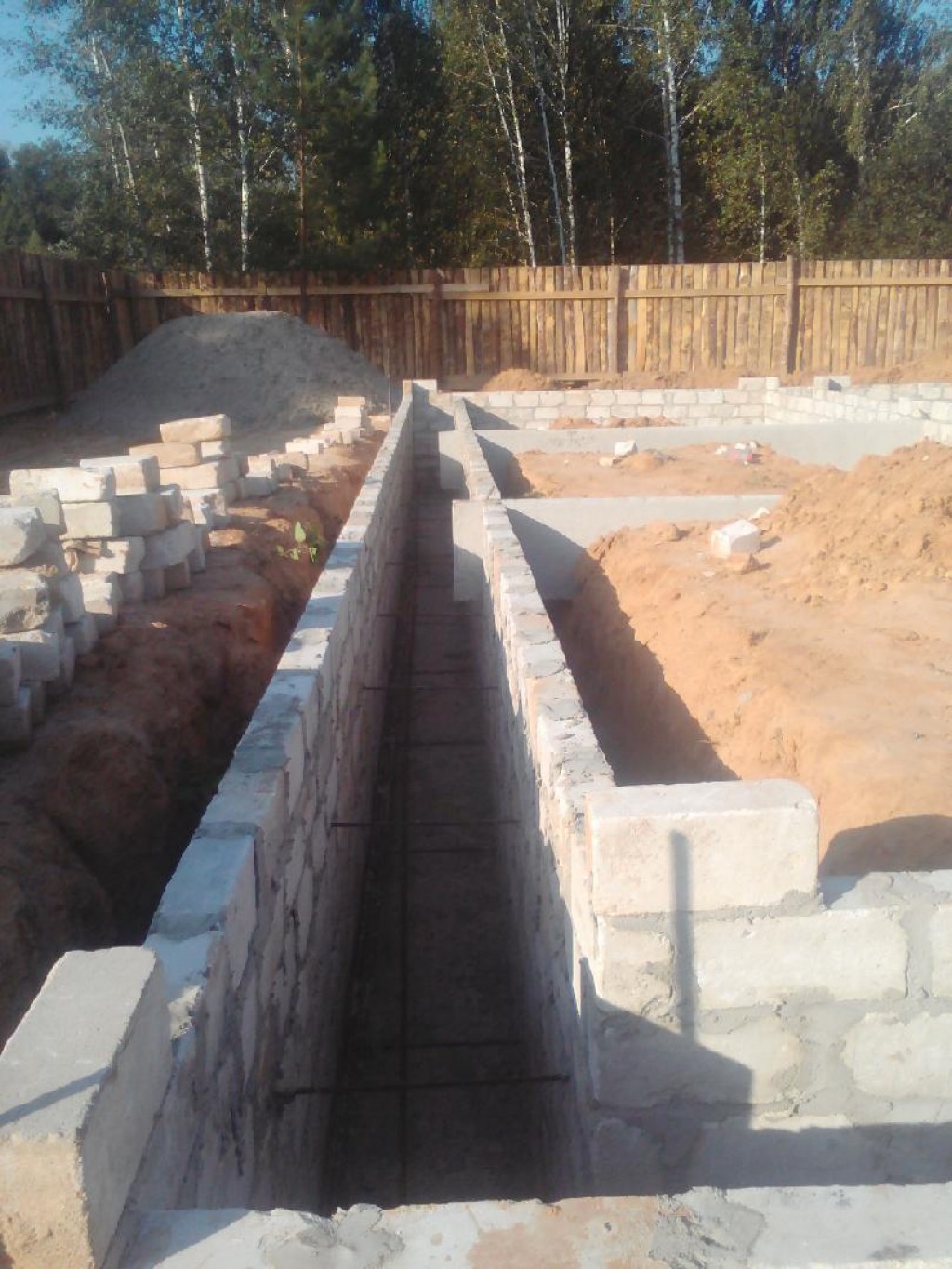

Ленточный фундамент с обратной засыпкой
Засыпку основания прописывают строительные регламенты. Однако о плане проведения операции, времени знают мало.
Внешний вид
Общий принцип – любые материалы для внутренней части инертные для наружной. Принцип не регламентирован, но — частый совет строителей.
Принцип строительства
Оптимальное время для обратной засыпки
Обратную засыпку определяют как операцию обязательную. «Строительные нормы и правила» прописывают работу над фундаментом в разделе «Земельные сооружения». Указывается, что работой занимаются после монтажных строительных процедур. Монтаж — установка фундамента, включающая разметку, земельные работы, заливку.
Сразу после заливки, по малейшему схватыванию бетона засыпку не выполняют. Требуется дождаться укрепления раствора, набора прочности, выносливости. Стандарт — завершение подготовки основы до засыпки.
До набора прочности занимаются организацией швов, элементов, иногда прокладывают системы коммуникаций.
Примерное время отвердевания бетона – 20-30 дней.
При температуре воздуха в 15 градусов и выше, процесс отвердевания бетонного раствора происходит быстрее. Срок получения достаточной плотности сокращается на 10 дней. Перед обработкой советуют выдерживать двадцатидневный срок, отсчитываемый со дня заливки.
Иначе, ленточное основание деформируется. Причиной деформации послужит избыток давления бокового грунта на стенки основания. На деформированном фундаменте невозможно отстроить долговечное сооружение.
Основа

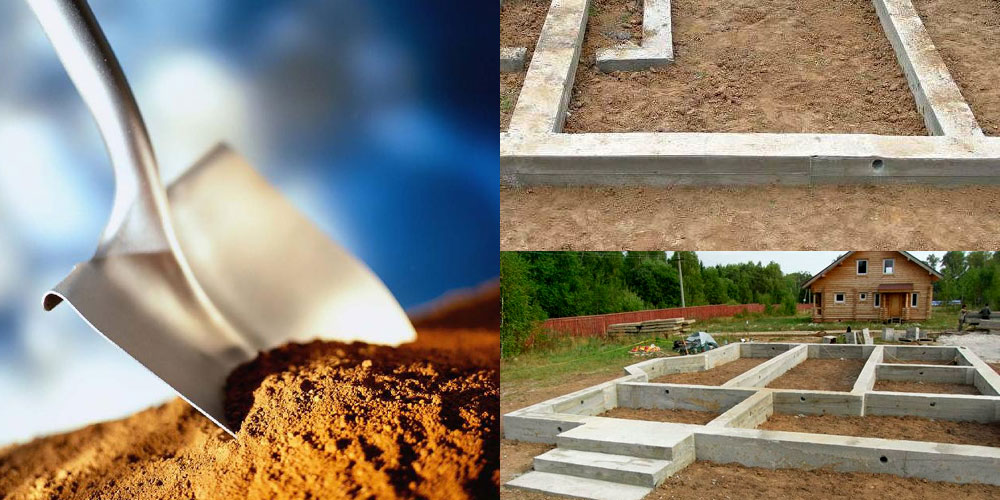

Чем лучше засыпать
Определив срок, выбирают материал. Используются: песок, глина, снятый при строительстве основания грунт. Материалы доступные, последний вовсе достается бесплатно.
Для обратной засыпки разрешено использование глины с песочной примесью. Чистая глина приветствуется в монтажных работах, при организации систем. Обратная отсыпка основания позволяет материалу содержать небольшой процент вкраплений.
На выбор материала влияет много факторов. Основной – состояние грунта. Пучинистый требует иного типа укрепления, в отличие от стойкого, прочного. Влияет глубина залегания грунтовых вод (наличие дренажной системы), фундамент. В последнюю очередь рассматриваются климат, температурные факторы.
Глина
Глиняную смесь также используют для обратной обработки фундамента. Из преимуществ выделяется действительное укрепление основы, пропуск водной массы. Слой глины — барьер, не позволяющий внешней среде разрушать ленточную конструкцию.
Негативных сторон у материала больше, чем положительных. Минусы глины:
- Пучинистость. Есть свойство увлажнения, насыщения влагой, отражается на состоянии фундамента зимой.
- Требование особого состава. Закупают глину, впитывающую небольшое количество воды при нормальных условиях. В нее замешивают около 5-7 процентов песка. Всё размешивается, увлажняется. Получается эластичная, правильная масса.
Засыпка глиной, изготовленной по другому рецепту, не увенчается успехом. Другой состав не дает достаточной устойчивости, слишком впитывает влагу.
Максимальный глиняный слой для трамбовки – 50 сантиметров. Глину используют, когда уровень грунтовых вод, ежегодных осадков низок.
Первоначальный грунт
В бюджетном плане использование снятого из траншеи основания грунта оптимально. Не требуются траты, средства экономятся на доставке материала к месту строительства.
Другой плюс варианта — одинаковая водопроницаемость с землей, на которую основа помещена. Проблем с размывом не возникнет. Природный материал хорош, поскольку не требует дополнительного оформления.
Влажным грунтом засыпку осуществляют, насквозь мокрым – нет. Оставлять снятую землю на строительном участке зимой, в период дождей запрещено.
Иногда, грунт смешивают с песком. Смесь материалов оптимальна для укрепления ленточной основы здания. Песка требуется меньше, чем для обсыпки одним материалом. Способ смешивания оптимален, когда полученного грунта осталось мало (большая часть вымокла, оказалась непригодной для трамбовки в пазухи).
Инструкция по устройству обратной засыпки
Укладывается слой, в среднем 50 сантиметров. Его утрамбовывают спецтехникой, обливают цементным молочком (слабым раствором, в котором преобладает вода). Цементное молочко дает дополнительную плотность. После, разрешается укладка следующего слоя. Количество слоёв зависит от габаритов, толщины фундамента.
Засыпку производят в один подход, иначе создается неравномерное давление на стенки цоколя. Сказывается на состоянии будущей постройки.
Как лучше уплотнить грунт при засыпке
Ручная трамбовка – наименее приветствующийся вариант. Нежелательно из-за низкого качества. Руки используются в мелких нишах, проемах, куда техника не помещается.
Прибор

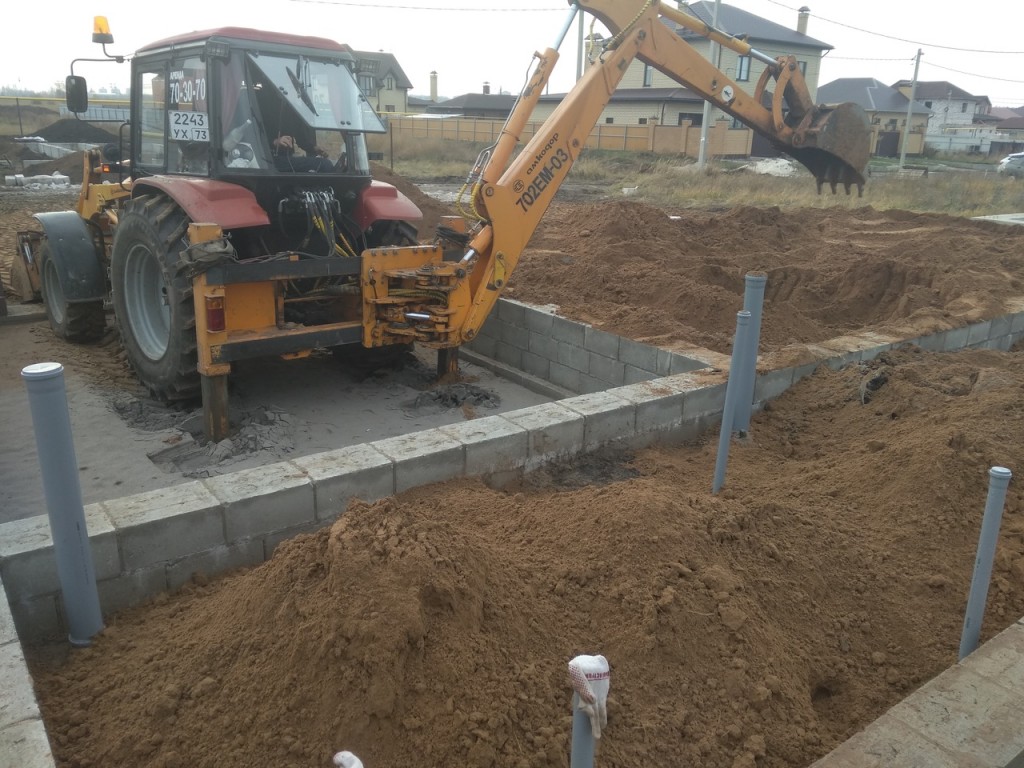

Использование техники разумно. Приобретение устройств не требуется. Сейчас реально арендовать необходимое оборудование.
Пользуясь трамбующей техникой, тщательно проверяют слой. Для песка максимальная толщина – 70 сантиметров, для глины, грунта – 50 сантиметров. Смесь песка и грунта — 60 сантиметров.
Трамбовка вручную предполагает слои в 30 сантиметров максимум, двойное покрытие запрещено, нарушает структуру.
Трамбовку выполняют наружу от основания, тщательно. После, устанавливают опалубку — барьер для воды.
Засыпка – важная строительная операция, необходимая для уплотнения фундамента, четкого «выставления» на позиции. Фундамент – основа дома, от него зависит долговечность постройки, эксплуатационные возможности. К любому нюансу работы с фундаментной частью относятся внимательно, инструкции выполняют пошагово.
Недостатки полов по грунту
Начнем с негативной стороны вопроса и опишем недостатки полов по грунту, о которых часто говорят заказчики.
Чтобы не допустить ошибок при уплотнении грунта под фундамент, читайте статью (8 ошибок при уплотнении грунта) на нашем сайте.
Ошибкам, которые часто допускают при устройстве полов по грунту, мы посвятили отдельную статью (9 ошибок при устройстве полов по грунту).
- Дом без подвала – в домах с полами по грунту придется отказаться от подвальных помещений, так как технология их не предусматривает. Если в доме необходим подвал, то в этом случае надо будет делать перекрытия.
Правила обратной засыпки фундамента
В своде правил для оснований и земляных сооружений СП регламентируется обратная засыпка фундамента. В технормах ТР 73-98 приведены правила уплотнения используемых материалов. Общий принцип заключается в применении инертных материалов снаружи, любых изнутри.

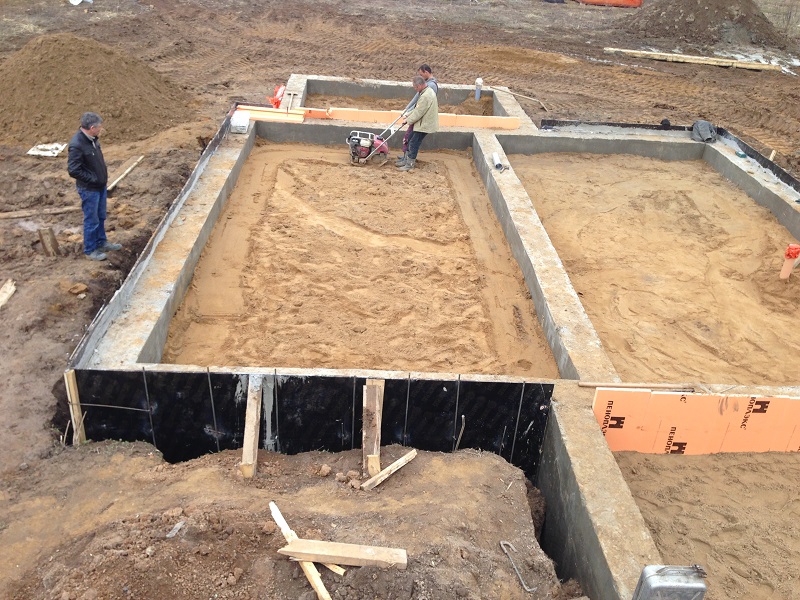

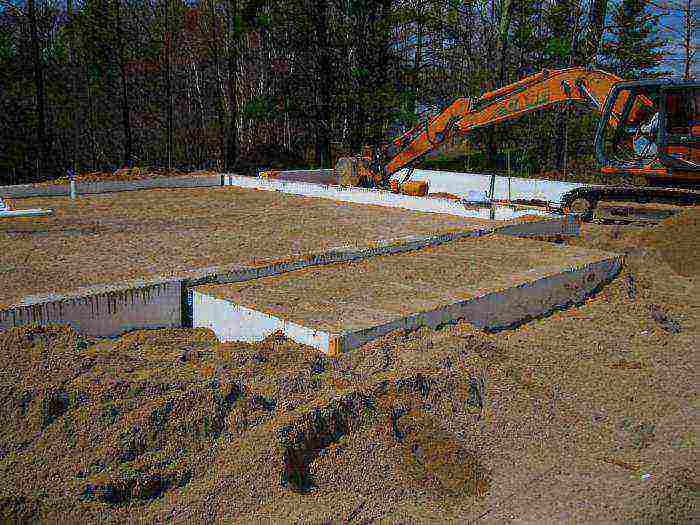

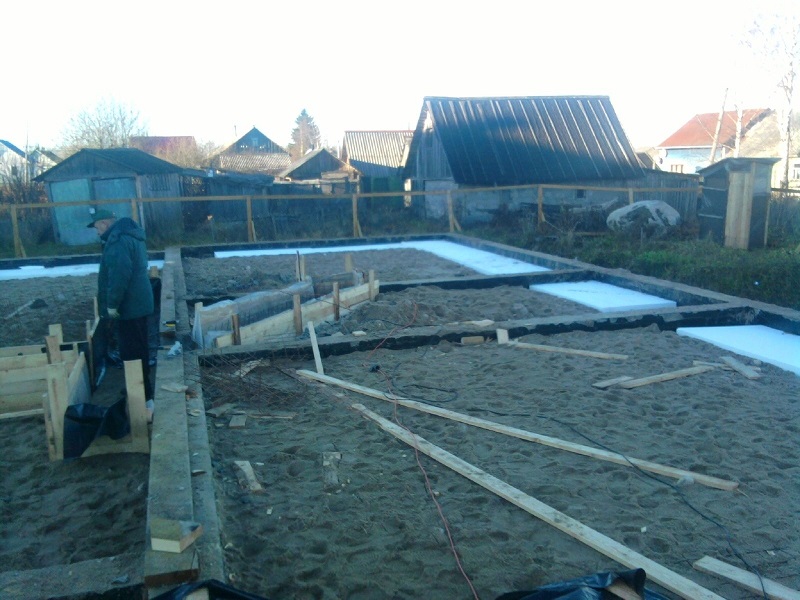

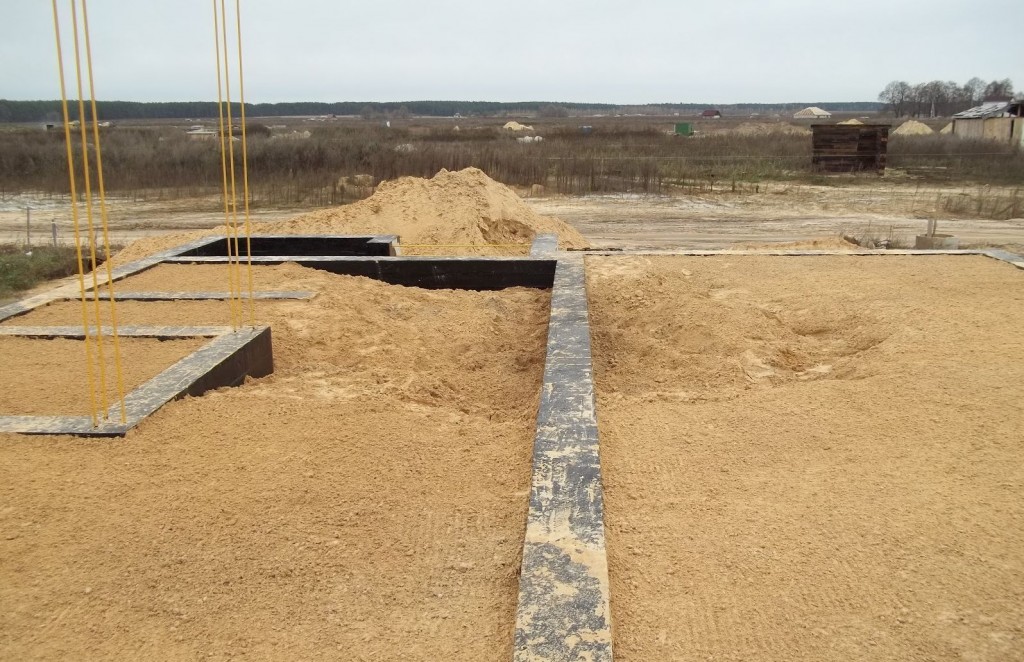

Засыпка внутри
Вопрос, чем засыпать фундамент внутри, актуален, как для перекрытий по лагам, так и для полов по грунту. Выбор материала и технология уплотнения зависит от следующих факторов:
- тип эксплуатации – в зданиях постоянного проживания отопление круглогодичное, почвы под подошвой дома не промерзают, поэтому отсыпать можно даже глиной, которая не сможет вспучиться в отсутствие влаги и промерзания;
- конструкция перекрытия/пола – если в проект заложено перекрытие по балкам, дешевле всего засыпать внутреннюю часть глиной, для подбетонки плавающего пола по грунту песок необходим для выравнивания основания хотя бы в верхнем уровне (10 см слой минимум);
- высота цокольной части – при больших объемах рациональнее использовать грунт с пятна застройки, вынутый из траншей, для заливки подбетонки самый верх нужно отсыпать песком;
- уровень УГВ – при высоких грунтовых водах предпочтительнее отсыпка щебнем, если водоносный горизонт («верховодка») отстоит на 1 м от подошвы фундамента, для экономии бюджета строительства нужно применить песок.
Внимание: Глиняные замки запрещены снаружи, хотя технология и описывалась в старых СНиП. Глина влагу не пропускает, но интенсивно впитывает, что опасно неравномерным вспучиванием, не только при замерзании, но и при набухании.
При обратной засыпке обязательно послойное (20 см) уплотнение грунта.

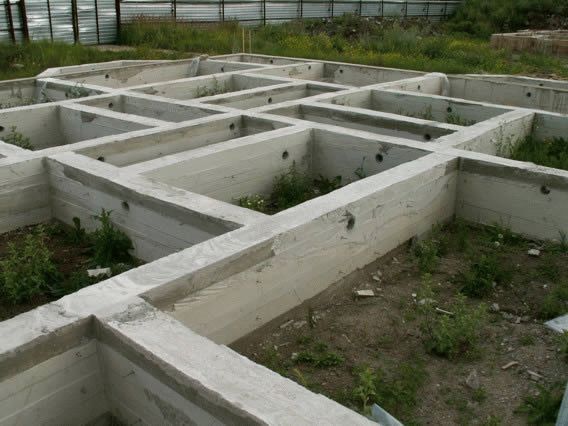

Не стоит пренебрегать заполнением внутреннего пространства ячеек ленточного фундамента при изготовлении перекрытий по лагам:
- подполье получается слишком низким для нормальной эксплуатации;
- из почвы неизбежно выделяются испарения, вредные для силовых конструкций здания;
- требуются продухи вентиляции, повышаются теплопотери через пол нижнего этажа;
- из приямков часто выделяется вредный радон, от которого жилище придется защищать фольгированными материалами.
Засыпка до перекрытия позволит решить все проблемы комплексно и повысить качество эксплуатации.
Материалы
Во внутренней засыпке допускаются практически любые грунты, однако нужно исключить из них крупные камни (больше 25 см), уложить при необходимости продольные дрены, включив их в общий контур, располагающийся по периметру дома (только при высоком УГВ). В зависимости от режима отопления, УГВ, глубины промерзания ширина оболочки нерудного материала вокруг бетонных конструкций составляет:
- отопление постоянное – ограничения отсутствуют, при надлежащем уплотнении допускается засыпка глиной;
- обогрев периодический – достаточно 20 см слоя песка или ПГС у внутренних стен фундамента;
- промерзание 1 м, регулярный обогрев отсутствует – пазухи 20 см с заполнением инертным материалом;
- промерзание 1,5 м, без отопления – 30 см слой нерудного материала возле ленты;
- промерзание 2,5 м – ширина пазух 50 см минимум.
Глубина засыпки пазух считается от планировочной отметки (обычно отмостка), составляет ¾ от глубины подошвы ленточного фундамента.
Технологии
Уплотнение глины, песка, супеси и прочих материалов не требуется внутри фундаментной ленты в единственном случае – при изготовлении перекрытий по лагам. Если планируется заливать стяжку, любой из указанных материалов необходимо уплотнить до плотности 0,95 единиц. Для этого нужно использовать ручные трамбовки либо виброплиты.
Определить качество трамбовки можно визуально – как только на почве перестанут отпечатываться следы, можно заливать 5 – 10 см стяжку «подбетонку». Не рекомендуется проливать пески, супеси, суглинки водой, чтобы не насыщать ниже лежащие горизонты. Вместо этого материал обратной засыпки увлажняют до значений:
- 15 – 23% тяжелые грунты (в том числе, пылеватые), переувлажнение не больше 1%;
- 12 – 16% – легкие суглинки, коэффициент переувлажнения Kp 1,15%;
- 9 – 14% – легкая супесь, Kp 1,25%;
- 7 – 12% – крупнофракционные песчаные супеси, Kp 1,35%.
Заливать стяжку можно после полного высыхания грунта. При заливке любого монолитного фундамента используется подбетонка. Этот конструкционный элемент позволяет:
- снизить высоту защитного слоя;
- предотвратить вытекание цементного молочка в нижний слой с высокими дренажными характеристиками;
- защитить гидроизоляционный слой подошвы фундамента.
Поэтому небольшой песчаный слой поверх суглинка, супеси, щебня или глины позволит дополнительно выровнять основание и снизить расход бетона.

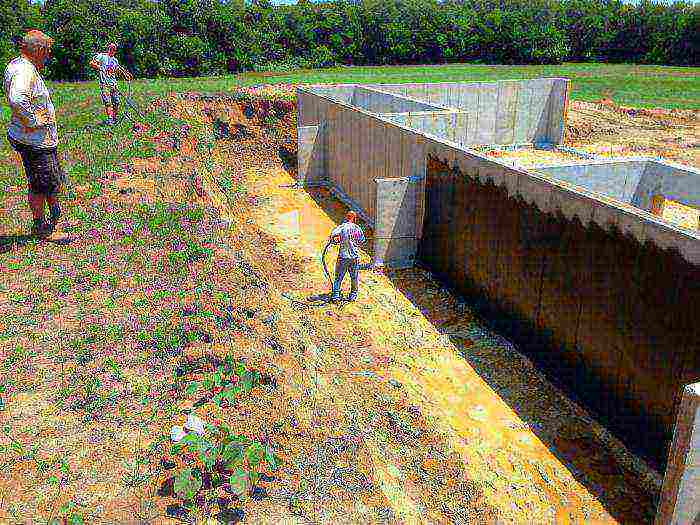

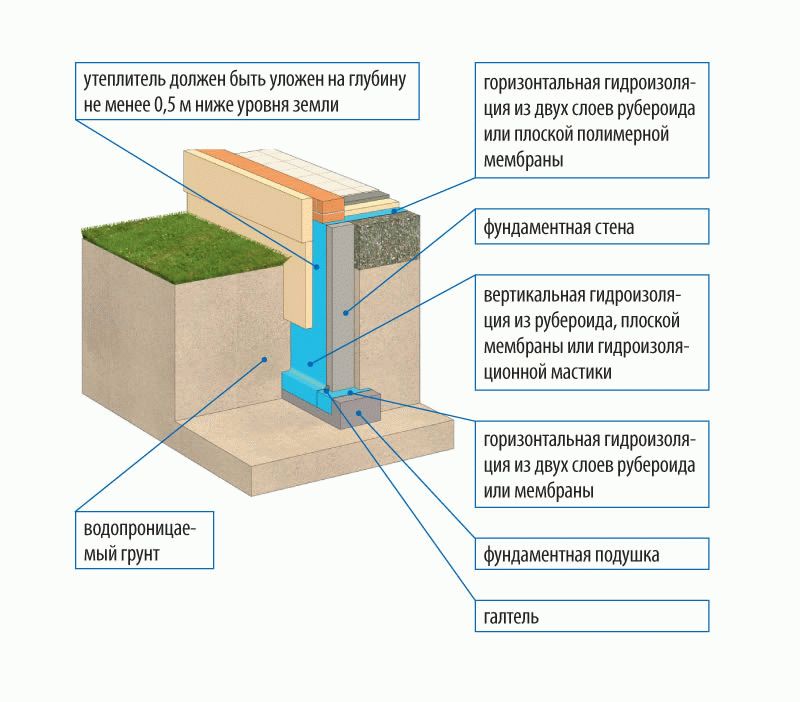

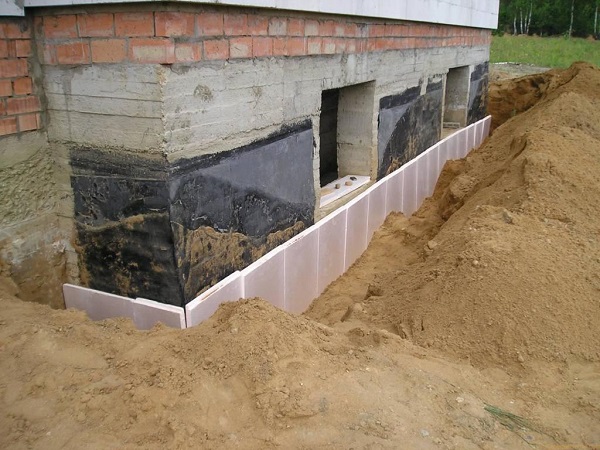

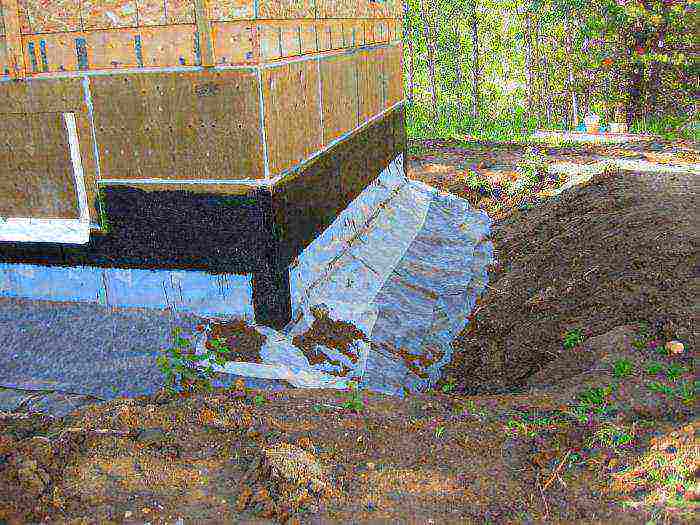

Засыпка снаружи
В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:
- обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
- утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
- скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).
При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.

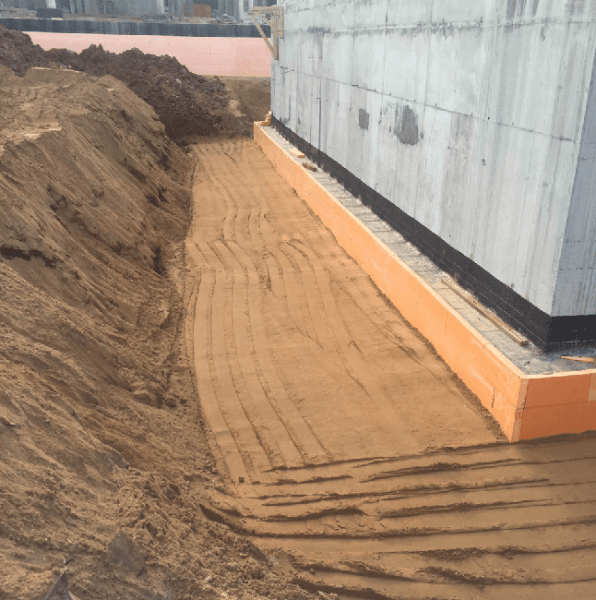

Технология уплотнения грунта при обратной засыпке пазух
Перед началом работ по обратной засыпке фундамента и уплотнению грунта должны быть закончены такие работы, как:
- Устройство подземных частей здания;
- Уборка различного строительного мусора;
- Гидроизоляция фундамента;
- Дренаж.
При засыпке пазух должна достигаться плотность грунта с коэффициентом в 0,98, что возможно только при использовании специальной техники. Засыпка должна производиться слоями в несколько сантиметров. Если для уплотнения грунта будет использоваться уплотнительная машинка, то разрешается засыпать грунт следующей толщины:
- Песок не больше 70 сантиметров;
- Супеси и суглинки не более 60 сантиметров;
- Глина не более 50 сантиметров.
Если уплотнительной машины нет, то производить обратную засыпку фундаментов следует слоями не большими тридцати сантиметров, вне зависимости от типа грунта.
Уплотнение следует производить, начиная от зоны, которая располагается возле здания. Постепенно нужно двигаться к краю откоса.
Особенности технологий
- Полы по грунту – укладывают «на землю», поэтому у многих и возникают ассоциации с земляными полами, которые исторически были характерны для небогатых жилищ. Тут большинство критиков с подобными аргументами заблуждаются, потому что полы по грунту не имеют никакого отношения к земляному полу. Это сложная конструкция, имеющая большое количество слоев, каждый из которых выполняет свою функцию. При этом полы по грунту не связаны с фундаментом, в этом их принципиальное отличие от перекрытий.
- Перекрытия – это конструкция, которая опирается не на грунт, а на фундамент. Сверху на плиты опираются плиты первого этажа. Перекрытия могут быть монолитными, сборными и сборно-монолитными. Монолитные заливают непосредственно на объекте, для этого устраивают опалубку, куда помещают арматурный каркас. Сборный изготавливают из готовых плит, которые доставляют на объект и укладывают автокраном. Сборно-монолитные включают готовые элементы и части, которые заливают на объекте.
(2)
Когда производить засыпку
Несмотря на желание ускорить процесс, не торопитесь с проведением засыпки. Прежде нужно дождаться затвердения фундамента, а также закончить работы, имеющие отношение к цокольной части постройки. Необходимость повременить, пока тело фундамента не застынет полностью, это связано с избеганием лишних нагрузок на него, а цоколь куда легче обустроить, когда фундамент еще не засыпан.
Минимальный срок, который должно выстояться залитое основание — 7-10 дней при солнечной погоде, но предпочтительнее продлить его до 20 дней. Иногда при строительстве засыпка производится слишком быстро из-за ошибочного мнения, что боковая нагрузка не имеет серьезного воздействия, но на самом деле подобное давление крайне опасно.
Некоторые акценты по обратной засыпке фундамента
Засыпка должно производиться с соблюдением всех технологических этапов
- При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
- Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
- На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса. При этом над трубами уплотнение грунта выполняется с особой осторожностью.
- Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита. Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
- Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
- Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
- При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.
Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.
Алгоритм выполнения работ
Важно устранить остатки деревьев, чтобы избежать образования перегноя, который будет выполнить функцию проводника грунтовым водам к основанию здания, бетонной конструкции или инструментарию.
Всю процедуру выполнения обратной засыпки можно разделить на несколько этапов:
В первом случае редко, когда возникают сложности. Достаточно уложить грунт слоями в солнечном месте. Чтобы провести увлажнение, используется специальный раствор с содержанием воды и цемента. В жидкость постепенно вводят цемент до образования суспензии молочного оттенка. С ее помощью проводят орошение.

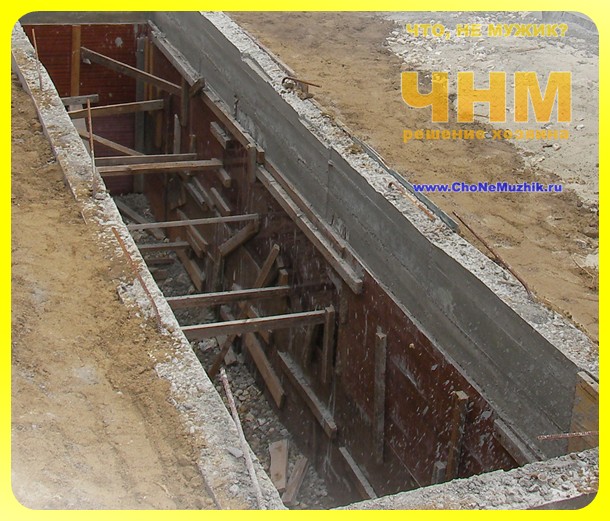

При обратной засыпке фундамента снип можно использовать специальное техническое оборудование, либо выполнять работы вручную. Если постройка имеет крупные габариты, рекомендуется нанять 2-3 рабочих в помощь.
Почему укладка должна осуществляться равномерно по всей площади? Подобная практика позволяет избежать резкого перепада давления на отдельных участках, что может привести к деформации основания.
Назначение и требования к отмостке
Что касается отмостки для винтового фундамента, то изготавливать ее уже необходимо на этапе обустройства цоколя, причин для этого несколько, а именно:
- Исключение проникновения дождевой влаги, других атмосферных осадков в подполье, включая сорняковые растения.
- Необходимость надежной теплоизоляции фундамента всей нижней части дома.
- Придание эстетичного вида при использовании декоративной отделки.
- Наличие тротуара по периметру здания.
Конструкция отмостки для свайного фундамента несложна, проста в изготовлении и ее легко можно обустроить своими руками. Только нужно помнить ее характеристики, которым она должна отвечать – это:
- Обязательный уклон порядка 5°С, т.е. та часть отмостки, которая примыкает к дому, должна быть на 3-5 см выше ее внешней части.
- Ширина отмостки должна быть шире на 20-30 см нависающего над ней карниза, чтобы дождевая вода с кровли падала именно на защитную часть.
- Толщина гравийной, песчаной или глиняной подушки — порядка 30 см.
- Высота декоративного верхнего слоя зависит от выбранного материала, если это бетон, то 13-15 см, в случае плитки или природного камня – 4-5 см, если кладется асфальт, то достаточно 3 см.
Изоляция отмостки от цокольной части
Отмостка вокруг дома в случае свайно-винтового фундамента исключает жесткую связку с последним. В противном случае даже при незначительных подвижках грунта (а данный вид фундаментов довольно распространен именно на таких участках) неизбежно произойдет разрушение декора цокольной части дома и защитной полосы по периметру здания.
Избежать этого позволит только очень качественная изоляция отмостки от цокольной части, так называемый компенсационный шов. Последний вид исполняют при помощи ЦСП, пеноплекса, рубероида или пропитанными битумным составом досками. Толщина такого шва составляет порядка 3 см. Изготовив отмостку вокруг дома, можно защитить фундамент на долгие годы.
Нужно помнить еще о том, что цокольное пространство должно быть вентилируемым, для чего по периметру цоколя на уровне 50 см от отмостки необходимо сделать ряд отверстий порядка 100 мм в диаметре и закрыть их декоративными вентиляционными решетками, чтобы исключить проникновение грызунов в подпольное пространство.
Правильная отмостка должна соответствовать ряду предъявляемых к ней требований, иначе она не будет выполнять своей основной функции (защита от грунтовых и дождевых вод). Правильную отмостку надо выбирать в зависимости от типа фундамента в коттедже.
