Достоинства и недостатки плитного фундамента

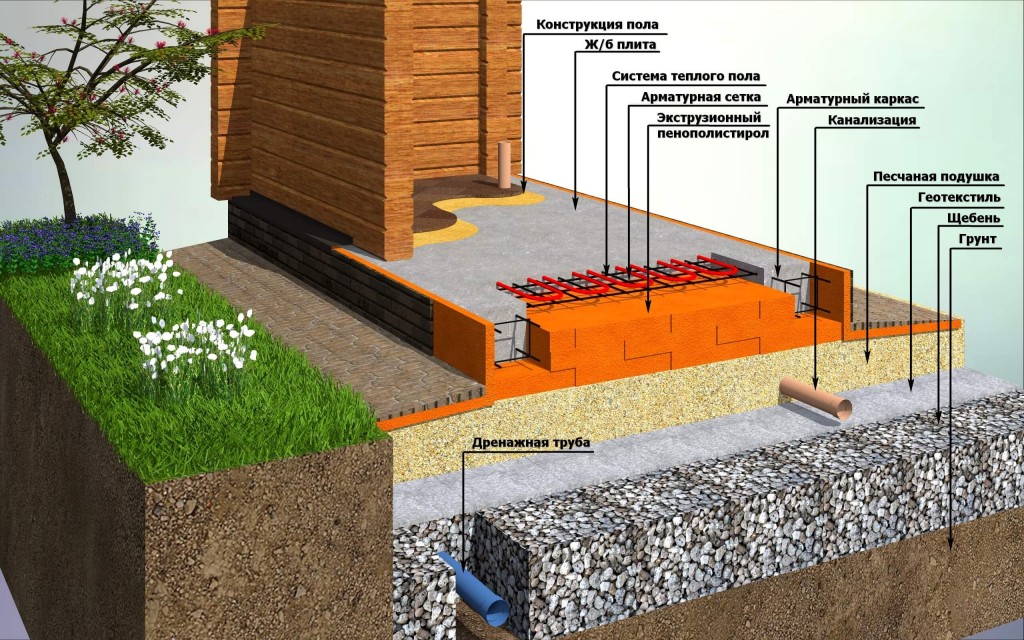

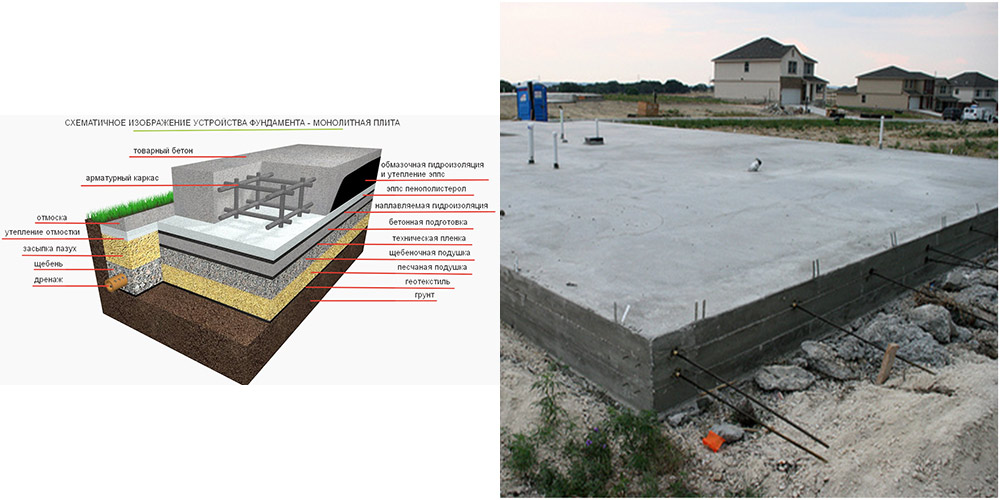

Что представляет собой монолитная фундаментная плита

Визуально фундамент выглядит сплошной зацементированной площадкой. Ее площадь и форма соответствует габаритам здания, но предусмотрен небольшой запас около 1 м, выступающий за границы постройки. Схема устройства плитного фундамента Основными составляющими монолитной плиты являются бетон и армирующий каркас из металлических прутов. Между основанием и грунтом обустроена подушка, состоящая из послойно засыпанного песка, щебня. Сплошная плита всей своей площадью прилегает к земле, за счет чего увеличивается сопротивляемость нагрузкам, оказываемым с надземной стороны давлением здания, а из грунта – пучением пород.

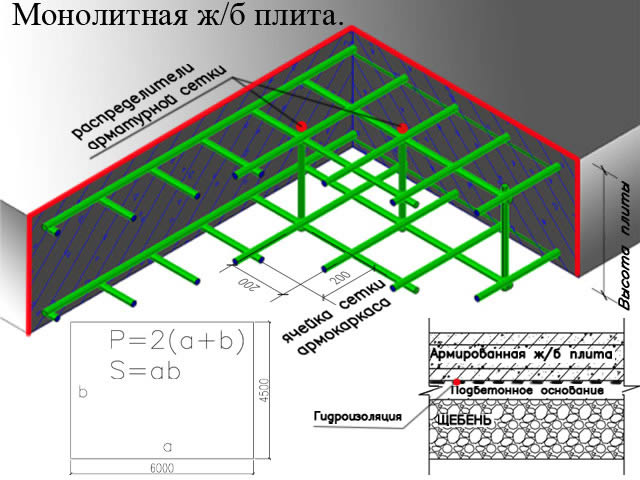

Расчет плитного фундамента

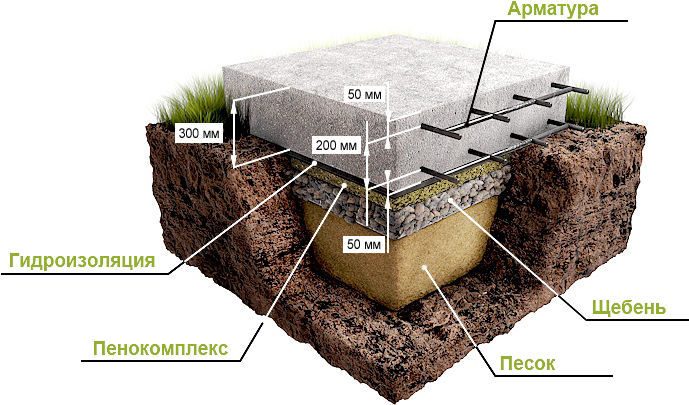

Расчет толщины плиты производят, ориентируясь на три фактора:

• расстояние между верхним и нижним слоем арматуры;
• толщину слоя бетона ниже и выше арматуры;
• диаметр арматуры.

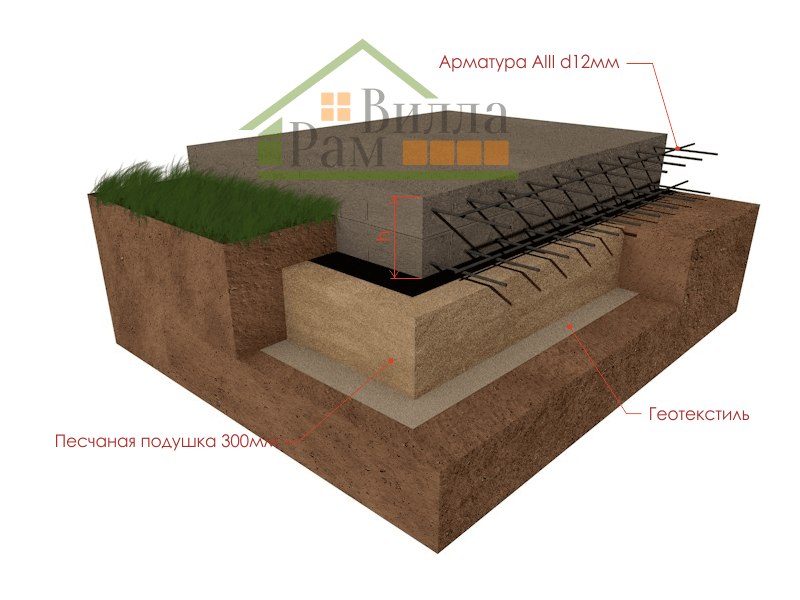

Наиболее просто произвести расчет толщины фундаментной плиты можно, сложив показатели этих характеристик – в идеале должна получиться высота, равная 20-30 сантиметрам. Однако эти числа оптимальны только для твердого и равномерного грунтового основания.

Когда размеры плиты просчитаны, принимаются за расчет размеров слоя дренажа и песка: чтобы залить плиту, нужно вырыть котлован глубиной около полуметра с учетом размера слоя песка в 30 см и слоя щебня в 20 см.

Толщина и фракция гравийного слоя определяет способность фундамента пропускать под собой грунтовые воды без смещения и ущерба прочности

Минимальная толщина монолитной плиты фундамента не может быть менее 60 см, но и этот минимум нужно просчитывать индивидуально, опираясь на вес строящегося здания после окончания работ и свойства грунта.

Также учитывается материал, из которого построено здание: монолит для строения из кирпича должен быть на 5-6 см толще, чем монолит для аналогичного здания, но построенного из пенобетона. Наличие второго этажа прибавляет к расчету толщины фундамента плиты от 40 см и более в зависимости от тяжести и конфигурации второго этажа в кирпичном доме, в пенобетонном к фундаменту нужно будет добавить от 35 см.

Почему выбирают плитный фундамент

В малоэтажном строительстве, что нас, собственно, и интересует, данный тип фундамента по многим причинам будет предпочтительнее своих конкурентов (и ленточных, и свайных конструкций). Объясняется это преимуществами, как сугубо технического, так и околостроительного характера.

Сильные стороны сплошных фундаментов

Универсальность по геологии оснований. Плавающая конструкция может быть корректно применена на всех типах грунтов, в том числе слабонесущих, пучинистых, горизонтально-подвижных, с высоким уровнем грунтовых вод, вечномёрзлых…

Есть некоторые ограничения по рельефу — трудно строить такой фундамент на склоне, скорее всего, сваи будут предпочтительнее. Однако есть проверенные американцами технологии возведения плит на пригорках, которые в своей конструкции (в нижней части площадки) имеют элементы высоких монолитных лент. Ещё один подходящий для таких мест «кентавр» — свайный фундамент с низким ростверком в виде монолитной плиты.

Хорошая несущая способность. Это качество обусловлено специфической механикой взаимодействия «дом/плита/грунт». В следующей главе мы подробно рассмотрим данный момент. Коротко — плита имеет большую площадь опоры, поэтому давление на грунт основания очень низкое (от 0,1 кгс/см2). Следовательно, каменный дом в два этажа на плите можно возводить смело. Говорят, лифтовая шахта Останкинской башни стоит на монолитной плите.

Высокая пространственная жёсткость. Обусловлена она отсутствием швов и соединений, применением жёсткого армирования, массивностью конструкции и большой материалоёмкостью. Плитный фундамент отлично подходит для домов с «неэластичными» стенами, которые очень боятся даже самых малых (1–3 мм) подвижек несущей конструкции — кирпичные, газобетонные, шлакоблочные, из ракушечника и других минеральных материалов.

При наличии чрезмерно пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям рекомендуется строить их на малозаглубленных и незаглубленных монолитных железобетонных плитах, под которыми устраивают подушки из непучинистых материалов.

СП 50–101–2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Хорошие изоляционные характеристики. При грамотном исполнении не пропускает воду, препятствует теплопотерям через пол.

Несложная технология возведения, строится быстро. Просто размечается, минимум земляных работ, упрощённая конструкция опалубки, легко армировать и бетонировать. Может изготавливаться строителями с низкой квалификацией.

Условные недостатки плитного фундамента

Технически очень тяжело совместить в конструкции сплошную плиту и подвал.

Заливать плиту можно только при благоприятной погоде (немного проигрывает сборным и свайным забивным фундаментам).

Высокая стоимость. Повышенная материалоёмкость (бетон, арматура), конечно, накладывает свой отпечаток. Но если взглянуть на проблему в комплексе, то картина меняется кардинально — на других материалах, стадиях строительства, производственных операциях мы солидно экономим:

• плита становится черновым полом первого этажа — не нужно делать перекрытие;
• в массе плиты можно проложить водяной Тёплый пол, а не заливать для него отдельную стяжку;
• для изготовления и раскрепления щитов опалубки необходимо меньше доски или листовых материалов (как минимум вдвое, по сравнению с ленточными конструкциями);
• не нужно платить за вывоз/планирование большого объёма выбранного грунта;
• уменьшается высота наружных стен, так как можно получить более низкий цоколь (а это недешёвые материалы отделки фасада, трудовые затраты…);
• грузоподъёмная техника, бетононасосы, экскаваторы, забивные копры, буровые машины — не нужны, всё ограничивается автомобилями-миксерами;
• можно возвести своими силами и не нанимать высокооплачиваемых профессиональных строителей, меньше риска финансово пострадать от «человеческого фактора» (проще технология).

Получается, что основной недостаток плитных фундаментов — это малая информированность отечественного застройщика об их преимуществах. А вот в северной части США и странах Скандинавии монолитные плиты стали фундаментом №1.

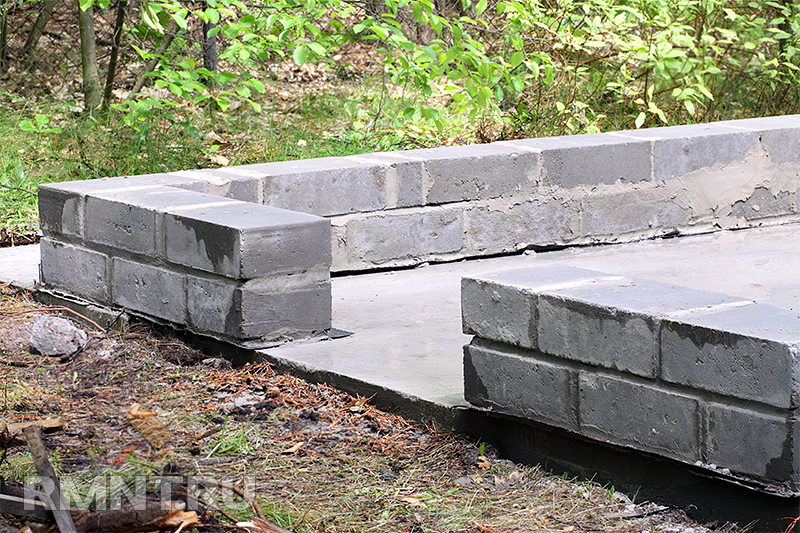

Фундаментная плита под кирпичный дом или гараж

Для строительства кирпичных домов используются различные виды фундамента, выбор которых зависит от проекта дома, типа грунтов и климатических условий. Одним из наиболее часто использующихся типов является плита, или монолитный фундамент.

Фундаментная плита под кирпичный дом: строение, особенности, использование

Фундаментная плита под кирпичный дом представляет собой площадку, сплошь залитую бетоном с применением арматуры. Данное строение решает сразу несколько проблем.

Наличие пучинистых грунтов. В условиях, когда зимой некоторые участки вспучиваются и выталкивают столбы или деформируют ленту, использование монолитной плиты наиболее оправдано, так как в этом случае на движение грунта реагирует вся конструкция целиком, а не отдельными частями. Фундаментная плита под кирпичный дом дает прочную и надежную опору, не зависящую от типа грунта и климата местности.

Низкая продольная прочность кирпичных стен. Стены домов из таких материалов, как брус или бревно обладают высокой продольной прочностью, что позволяет использовать ленточный или столбчатый фундамент без опасений, что стена потеряет свою целостность в условиях нестабильных грунтов. В аналогичных условиях кирпичная стена даст трещину, что ухудшит состояние здания, вплоть до создания аварийной ситуации.

Сложности при изготовлении. Фундаментную плиту легко сооружать, выполнять термическую и гидроизоляцию, при её изготовлении допускается меньше ошибок и просчетов.

Изготовление бетонного пола. Конструкция выступает в роли пола первого этажа, так как представляет собой готовую бетонную стяжку.

Сокращение объема земельных работ. Для сооружения монолитного основания не требуется копать глубокий котлован, достаточно рассчитать его таким образом, чтобы учесть толщину плиты и гравийной подушки.

Имеет этот тип основания и свои недостатки, главным из которых является высокая стоимость, так как расход бетона при строительстве достаточно высок.

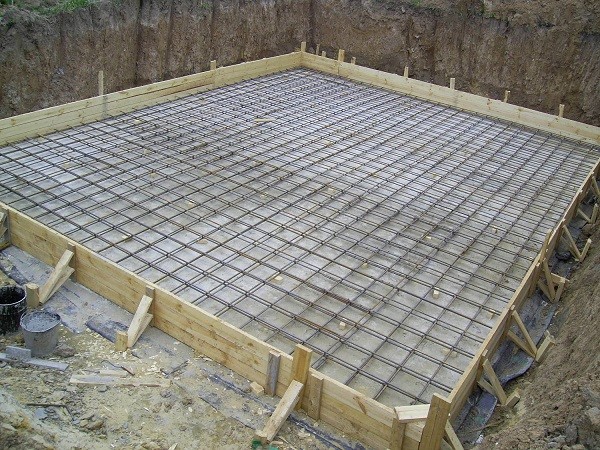

Для изготовления прочной фундаментной плиты применяется двойное армирование: один слой арматурной сетки укладывают в нижнюю часть фундамента, второй в верхнюю. Такой подход гарантирует прочность плиты и её монолитность даже при деформациях грунта. Толщина такого сооружения не должна быть меньше 20-30 см.

Плиты под фундаментные блоки

В случае если по каким-то причинам возведение монолитной плиты невозможно, а необходимость дать прочную опору стенам есть, используют фундаментные блоки или плиты. Их применяют на неустойчивых или пучинистых грунтах, в условиях близкого залегания грунтовых вод, а также в случае высокой нагрузки на здание или его высокой массы, чему как раз и соответствует кирпичный дом. Также их используют в строительстве здания без высокого цоколя, в случае, когда цокольным перекрытием выступает верхняя часть основания.

Изготавливают плиты под фундаментные блоки из прочных марок армированного бетона, чтобы прочность полученных изделий была достаточно высокой.

Фундаментная плита под гараж

Удачным решение будет и использование фундаментной плиты под гараж. Такая конструкция имеет много преимуществ, и даже тот единственный недостаток в виде использования большого количества бетона также превращается в достоинство. Подавляющее большинство гаражных помещений имеет бетонный пол, и в данном случае монолитная фундаментная плита и пол такого типа объединяются в одном сооружении. Не рекомендуется устройство такого основания в гаражах, где предусмотрено строительство смотровой ямы, так как армирование конструкции в таких условиях не будет сплошным, а значит, монолитность не будет достигнута.

Если на участке близко расположены грунтовые воды, требуется выполнить мероприятия по их отводу, чтобы обеспечить максимальную устойчивость фундаменту. С этой целью под подушку укладывают дренирующий слой гравия.

Для сооружения фундаментной плиты под гараж, сначала производят подготовку площадки. Для этого снимают верхний слой грунта и выбирают котлован, размеры которого определяются с учетом того, что помимо слоя бетона там должна быть уложена песчано-гравийная подушка. Её перед заливкой бетона требуется сильно уплотнить. После этого устанавливают опалубку, укладывают арматурную сетку и заливают бетонный раствор.

Строительная компания «Проект» занимается строительными и ремонтными работами на территории всего Подмосковья и Москвы, в перечень её услуг входит и возведение фундаментной плиты под дом либо гараж, а также другие помещения. Мы рассчитаем необходимые размеры сооружения и возведем его в соответствии со всеми строительными нормами и требованиями. Высокое качество, учет всех факторов, точные расчеты, соответствие запросам клиента – все это характеристики работы нашей компании.

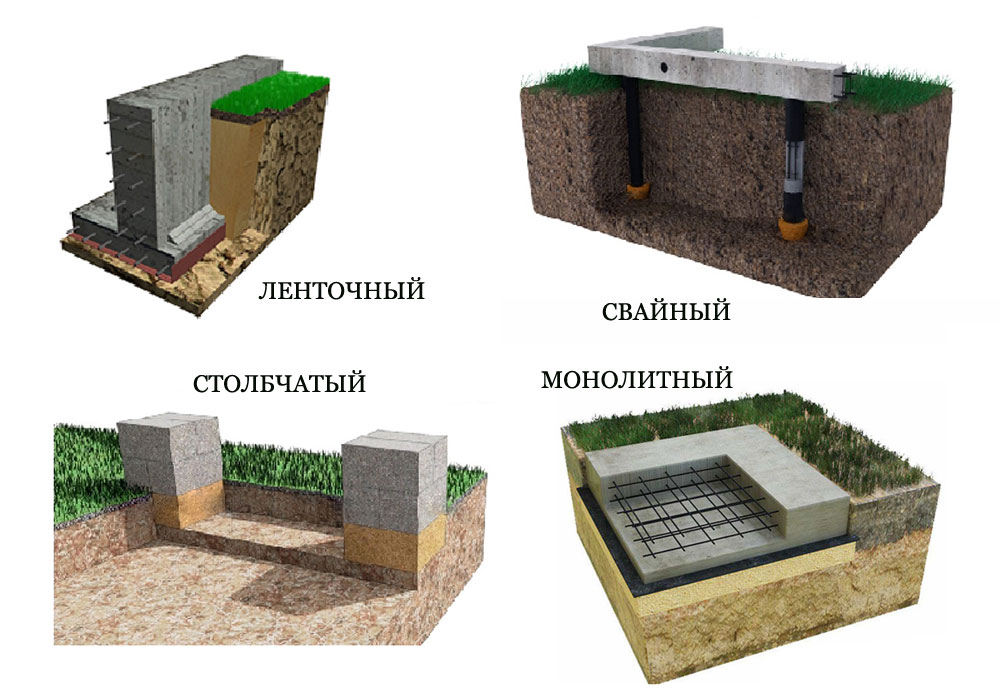

Разновидности основы под кирпичный дом

Под дом из кирпича чаще всего строители возводят следующие виды фундаментов:

• плитный;
• свайный железобетонный;
• ленточный.

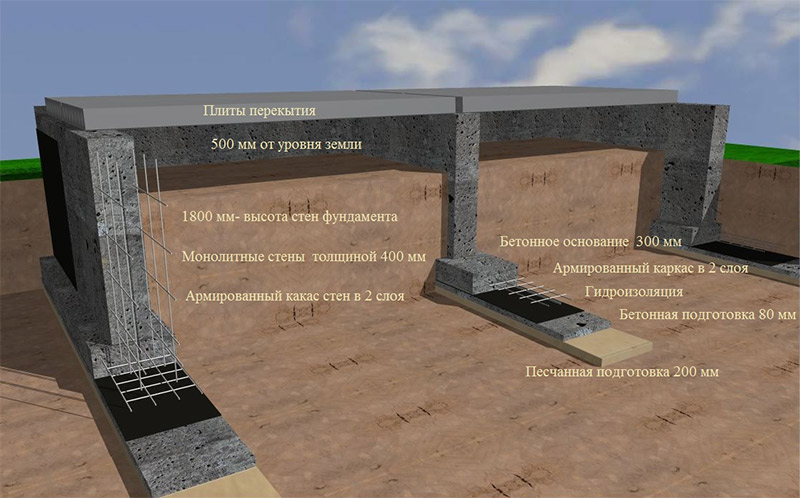

1. Ленточный

   Самый часто используемый вариант – обустройство ленточного основания. Если посмотреть на такую конструкцию сверху, то можно увидеть бетонную полосу, которая идет под все опорные элементы (стены – как наружные, так и внутренние межкомнатные). Говоря о преимуществах этого вида, в первую очередь стоит отметить простоту обустройства, а также способность надежно выдерживать значительные нагрузки. Правильно рассчитанный ленточный фундамент – лучшее решение, если вы планируете построить кирпичный дом в два или более этажей.

   Ленточная основа может быть:

   • сборной (собирается из тяжелых бетонных блоков, которые опускаются при помощи спецтехники);
   • монолитной (заливка происходит непосредственно на месте строительства дома, сначала делают опалубку и армирующий каркас, затем это все заливают бетонным раствором).

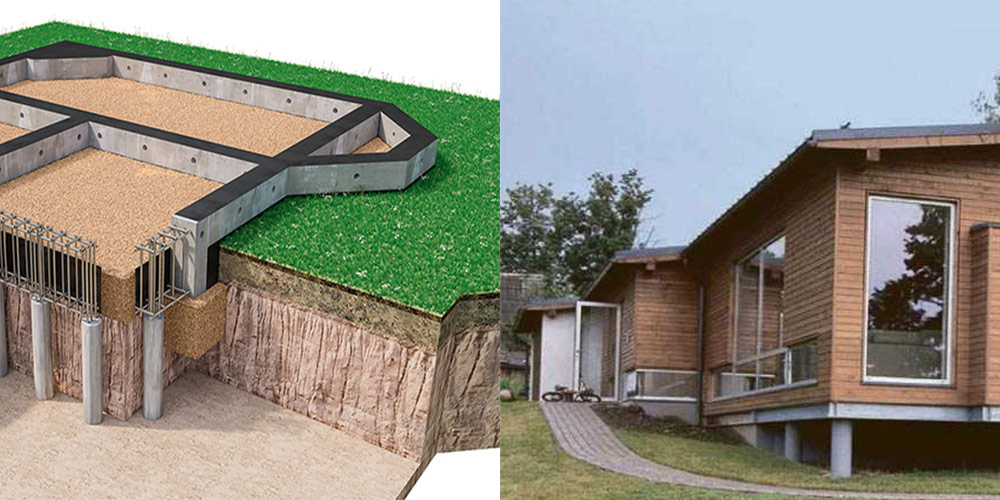

2. Свайный

   Такое основание хорошо подходит для строительства на слабых грунтах – болотистые места, пучинистые почвы. В связи с неустойчивостью почвы первостепенная задача здесь – обустроить прочное и стабильное основание, которое «не поплывет». В данном случае столбчатый фундамент для кирпичного дома заглубляют на глубину до упора в прочные породы земли, это позволит исключить усадку. Другой принцип расчета глубины – ниже, чем уровень промерзания почвы. Это позволит исключить выдавливание основания из земли вследствие морозного пучнения грунтов в зимний сезон.

   Сваи под фундамент могут устанавливаться разными способами:

   • винтовым (используются специальные сваи, на конце имеющие острие в виде спирали, свая вкручивается в грунт, как, к примеру, обычный саморез);
   • забивным (готовые сваи забиваются в грунт при помощи специального оборудования);
   • буронабивным (бурится скважина заданной глубины, затем армируется и заливается бетонным раствором).
3. Плитный

Этот тот вариант, когда на предварительно подготовленную песчано-гравийную подушку заливается монолитная армированная по всей площади плита. В частном жилищном строительстве такая технология заливки применяется нечасто. Во-первых, это метод затратный, в случае со строительством большого или двухэтажного дома может обойтись очень дорого (необходимо очень много бетонного раствора). Так что, его сооружают под небольшие по размерам и массе объекты.

Во-вторых, плитная технология не позволяет соорудить под домом цоколь или подвал, а в частном домостроении без них редко обходится.

Плитное основание можно возводить:

• на плотных почвах, если есть необходимость в объединении черновых полов объекта с фундаментом (например, при строительстве гаража или бани);
• на непрочных почвах (большая площадь основания в этом случае позволяет уменьшить давление постройки на грунт, предотвратив проседание).

Подготовка основания под дом по каждой из технологий имеет свои особенности и преимущества, может быть использована в том или ином случае. А какую по размерам (толщина, глубина и ширина фундамента для кирпичного дома) нужно залить основу, помогут просчитать правильные расчеты.

Расчет плитного фундамента

С помощью нашего вы можете произвести расчеты в автоматическом режиме, от вас требуется лишь ввести начальные данные. Точность расчетов напрямую зависит от введенных вами значений, поэтому мы рекомендуем вам внимательно перепроверять все вводимые величины. Также вы должны понимать, что итоговые данные представляют собой лишь математически верный расчет, но программа не учитывает поправки реальных ситуаций, поэтому полученные значения стоит использовать только в качестве ориентировки.

Калькулятор позволяет облегчить расчет, но не предоставляет рекомендации по выбору параметров и не показывает допустимые ошибки.

Инструкция

• Размеры фундамента. Укажите габариты закладываемого основания – высоту, длину и ширину. Более подробно, как выполнить расчет толщины плиты фундамента вручную, смотрите ниже.
• Армирование. Введите размеры ячейки армированного каркаса, а также выберите используемый диаметр арматуры.
• Опалубка. Для получения объема пиломатериалов, введите параметры имеющейся доски.
• Бетонная смесь. Вы можете самостоятельно указать пропорции бетона. Например, бетон марки М300 имеет пропорции 1 : 1,9 : 3,7 при использовании цемента марки ПЦ 400 и 1 : 2,4 : 4,3 – при цементе ПЦ 500. Более подробно, в справке чуть ниже.
• Стоимость материалов. Введите стоимость отдельных материалов, для получения итоговой стоимости фундамента под ключ.

Затем нажмите кнопку «Рассчитать».

Результат расчета

• Площадь плиты. Это значение может потребоваться для определения объема земляных работ.
• Объем бетона. Параметр показывает необходимое количество бетонной смеси для отливки фундамента.
• Арматура. Количество стержней для горизонтальных и вертикальных рядов, а также общая длина и масса.
• Опалубка. Здесь отображается площадь опалубки и эквивалентный объем пиломатериалов, который потребуется для создания контура.
• Материалы. Блок для вывода количества и стоимости всех видов сырья.

Если вас интересует более подробная справочная информация, ознакомиться с ней вы можете чуть ниже. Всем остальным – удачных расчетов и легкого строительства!

Как рассчитать фундамент под кирпичный дом

Глубина заложения фундамента под кирпичный дом

Так как фундамент ленточный заглубленный, основным критерием в выборе глубины заложения является глубина промерзания грунта в регионе, где строиться дом, а также уровень грунтовых вод (УГВ) и тип грунта.

В нашем регионе глубина промерзания грунта чуть больше 1 метра, в связи с чем, фундамент решено было углубить на 1,10 м.

Но не всегда бывает все так гладко. Иногда УГВ расположен высоко, иногда грунт оставляет желать лучшего, ну и очень часто бывает так, что глубина промерзания грунта в регионе высока, в связи с этим и значительно увеличатся расходы на ленточный фундамент.

Для того, чтобы правильно произвести расчет глубины заложения ленточного фундамента, предлагаю ознакомиться с соответствующей статьей на этом сайте. Там подробно описано, при каких условиях, и на какую глубину закладывается фундамент, а также способы уменьшения этой глубины, и соответственно, расходов.

Ну с глубиной заложения определились, теперь давайте выясним, как определиться с толщиной (шириной) фундамента.

Толщина фундамента под кирпичный дом

Если говорить о расчете толщины (ширины) фундаментной ленты под кирпичный дом, то он сводится к расчету необходимой площади опоры для дома, где учитывается все, начиная от веса самого дома, заканчивая всеми параметрами грунта на строительном участке. Также, немаловажную роль в определении ширины фундамента играет и толщина стен.

Логично будет предположить, что чем шире будет монолитная лента, тем она будет прочнее и тем больше будет у нее опоры на грунт, но тем самым мы значительно увеличиваем расходы на устройство фундамента в целом. Поэтому, толщина должна быть оптимальной. Другими словами, ширину фундамента необходимо выбирать таким образом, чтобы была достаточной прочность, опора на грунт, а также, необходимо максимально уменьшить расходы на бетон, который является самым дорогим материалом для ленточного фундамента.

О том, как рассчитать фундамент под дом, я уже писал в одной из предыдущих статей, поэтому чтобы не повторяться, кому интересно, можете взглянуть. В этом расчете Вы узнаете, как определить нагрузку на фундамент, какова должна быть его площадь опоры на грунт и многое другое.

Ну а если у Вас на участке грунт не очень плох, и местность не заболочена, то в принципе, ширину фундаментной ленты можно выбирать из того, какой толщины будут у Вас наружные несущие стены. Для того, чтобы в последствии не было проблем с большим нависанием материала, из которого стены будут сооружаться.

Так же играет огромную роль то, из чего будет возводиться цоколь дома. Если, к примеру, из кирпича, то толщина фундамента, для целесообразности, должна быть кратна ширине кирпича, т.е. 38 см, 51 см и т.д. Ну как правило, для ровного счета ширину выбирают кратной 10 см, т.е. 40см, 50 см и т.д.

В дополнение, можно сказать, что при ширине фундамента 40 см, а ширине цоколя — 38 см, легче будет поправить погрешности разметки фундамента и цоколь возвести с большей геометрической точностью.

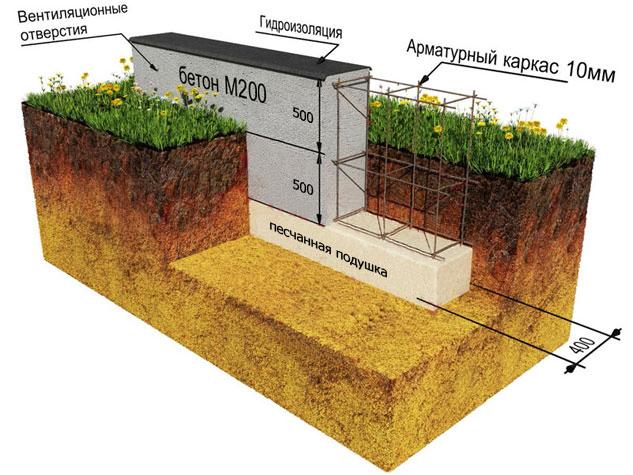

Ширина нашего фундамента будет 40 см, это, своего рода, «стандарт» для нашей местности, и большинство ленточных фундаментов делается точно так же.

Несмотря на то, что стены нашего дома будут около 50 см, для того, чтобы сэкономить, можно толщину фундамента под наш кирпичный дом оставить 40 см, для опоры и надежности этого будет достаточно. Цоколь будет так же около 40 см, а поверх цоколя мы зальем сразу бетонный пол сплошной монолитной плитой, которая поможет компенсировать разницу в ширине фундамента и толщины стен.

Как рассчитать арматуру для фундамента дома

Как правильно выбрать диаметр арматуры, схему армирования, а также ее количество, я уже рассказывал в статье о расчете арматуры для ленточных фундаментов.

То, что касается арматуры для фундамента нашего дома, то здесь все просто — армирование будет производиться арматурой диаметром d12 и d8.

Схема армирования будет в 4 горизонтальных прута по всему периметру дома, с вертикальными и поперечными вставками, образующими прямоугольник, примерно, каждые 1,0 – 1,5 м.

Горизонтальные стержни арматуры, на которые ляжет максимальная нагрузка на излом и разрыв, будут диаметром 12 мм и их будет 4 штуки, две вверху и две внизу. Вертикальная и поперечная арматура будет 8 мм, таким образом, мы немножко сэкономим.

И так, мы рассчитали глубину заложения и толщину ленточного фундамента для нашего кирпичного дома, а также определились с армированием. В следующей статье я наконец-то перейду к самому строительству и расскажу, как заливался фундамент.

Строим плитный фундамент для кирпичного дома

Железобетонная плита, которую устанавливают под всю площадь здания, называется плитным фундаментом. Его популярность растёт из-за большой надёжности и простоты строительства. Жёсткая конструкция монолитной плиты эффективно защищает конструкцию дома от разрушения, двигаясь вместе с грунтом при любой его подвижке. За это она получила второе название – «плавающий фундамент».

Железобетонная плита, которую устанавливают под всю площадь здания, называется плитным фундаментом. Его популярность растёт из-за большой надёжности и простоты строительства. Жёсткая конструкция монолитной плиты эффективно защищает конструкцию дома от разрушения, двигаясь вместе с грунтом при любой его подвижке. За это она получила второе название – «плавающий фундамент».

Застройщик делает выбор в пользу плитного фундамента в следующих случаях:

• когда работы ведутся на пучинистых, сильно сжимаемых грунтах;
• если предполагаются значительные нагрузки здания на основание;
• когда сжимаемость грунтов неравномерна;
• при насыпных или разрушенных грунтах;
• когда на участке слишком близко расположены талые или грунтовые воды.

Плитный фундамент ценят за его способность не реагировать на горизонтальные и вертикальные перемещения грунта, за возможность противостоять грунтовым водам.

Надо помнить перед началом строительства дома из кирпича, что здание будет иметь большой вес, поэтому фундамент должен быть крепким.

 Плитный фундамент под кирпичный дом выбирают реже ленточного, но, если строительство дома намечено на слабых грунтах, лучше основания не отыскать.

Преимущества плитного фундамента:

• повышенная несущая способность;
• простота конструкции;
• противостояние вспучиванию и смещению грунта;
• способность выдерживать высокий уровень грунтовых и поверхностных вод;

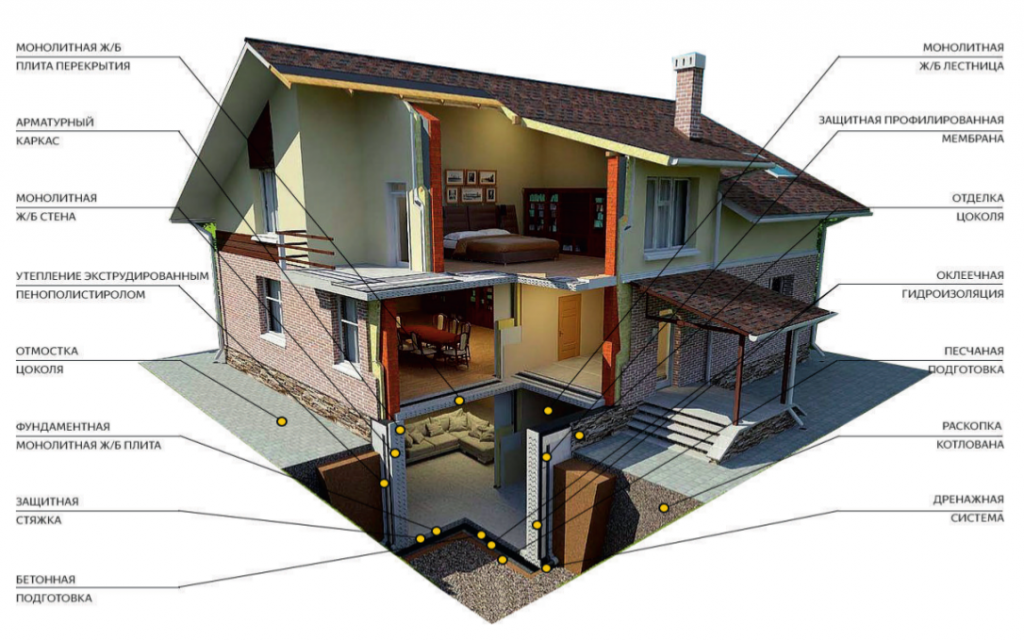

• возможность построить в доме цокольный этаж, защищённый от талых вод;
• долговечность и целостность структуры;
• отсутствие усадки.

Единственный реальный недостаток — большой расход металла и бетона. Особенно это касается заглубленного сплошного плитного фундамента. Его стоимость иногда достигает 30 — 50% от стоимости всей коробки дома. На практике затраты на строительство мелкозаглубленного плитного фундамента вполне оправданы и компенсируются его отличными эксплуатационными качествами.

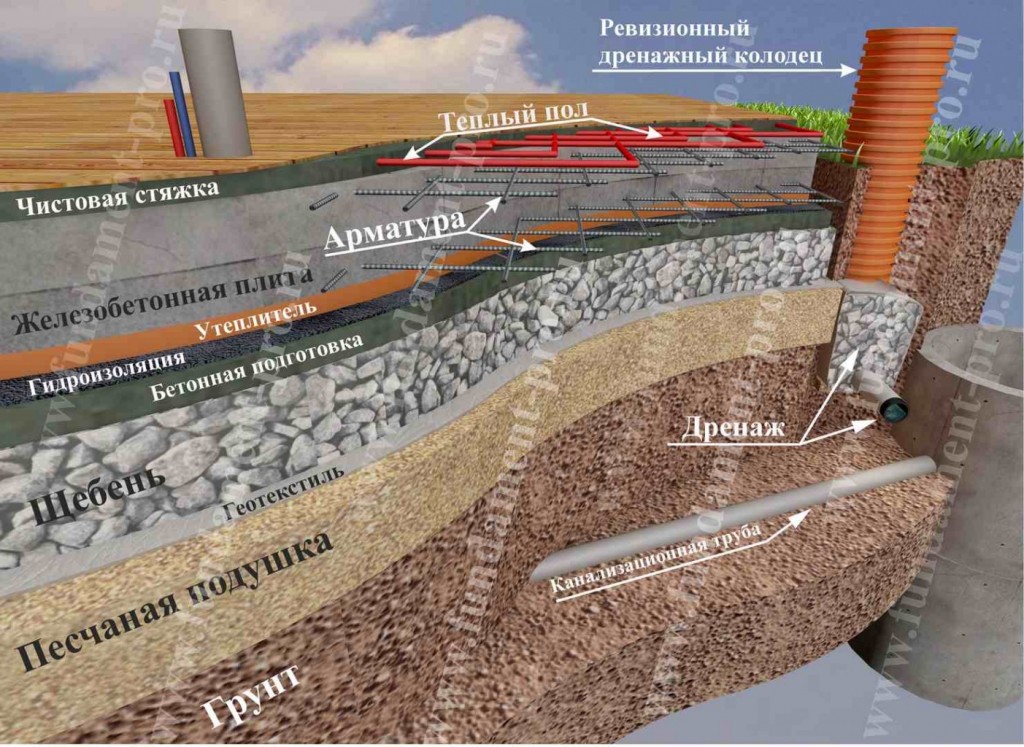

Гидроизоляция плитного основания

Надо провести для любого типа монолитного фундамента ряд комплексных работ по его гидроизоляции и осуществить со всех сторон защиту от влаги. Нижняя часть конструкции готовится к гидроизоляции рулонными битумно-полимерными материалами ещё при сборке опалубки.

Их настилают на готовую подушку из песка внахлёст и герметизируют листовые стыки, расплавляя газовой горелкой края материала. По краям нужно оставить запас гидроизоляции, чтобы защитить торцы будущей плиты.

Можно гидроизолировать верхнюю часть плиты разными стройматериалами (рулонные, обмазочные или напыляемые).

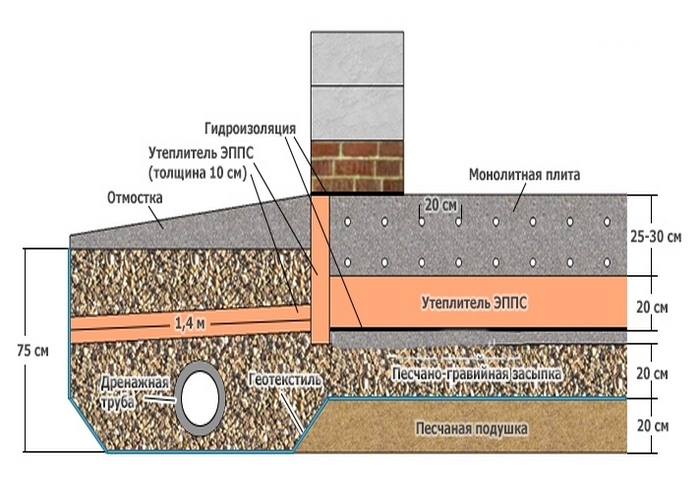

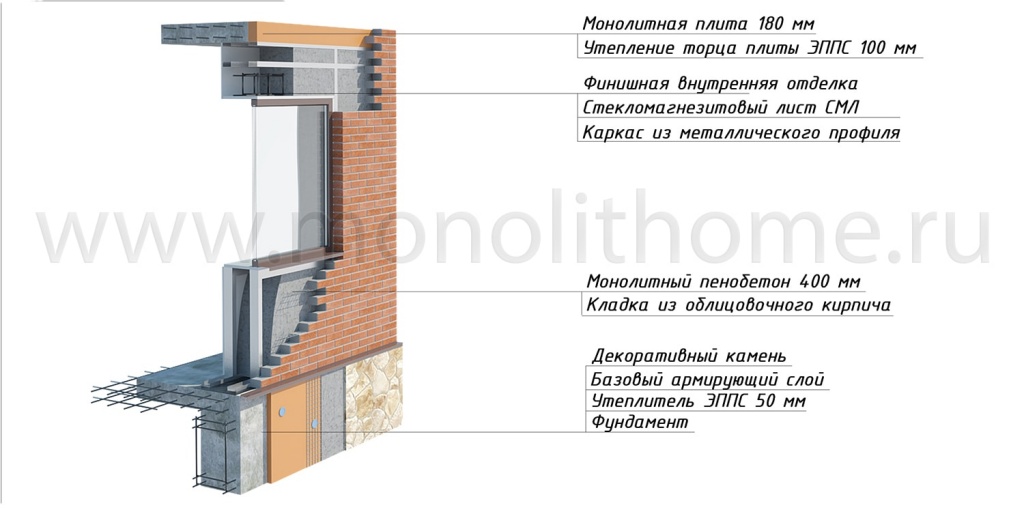

Утепление монолитной плиты

Чтобы уменьшить потери тепла плиту разными способами стараются утеплить. Иногда плиту размещают непосредственно на слое теплоизоляции. Практика показала, что намного эффективнее применять теплоизоляцию под стяжкой, при организации полов.

Такой вид утепления особенно актуален в домах с постоянным проживанием. Теплоизоляция обязательно должна наноситься на торцы плиты. Чтобы уменьшить пучинистые явления в грунте, а также общую глубину промерзания вокруг дома по периметру применяют горизонтальную изоляцию плиты шириной до одного метра. Как правило, утеплитель помещается прямо под бетонной отмосткой.

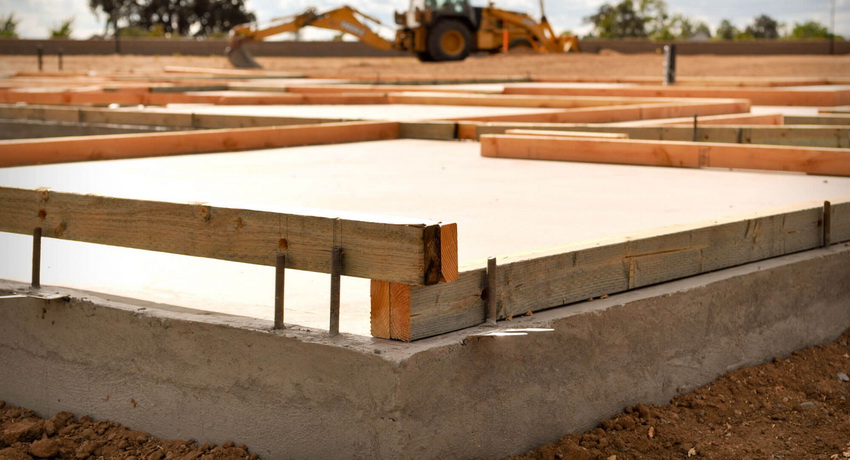

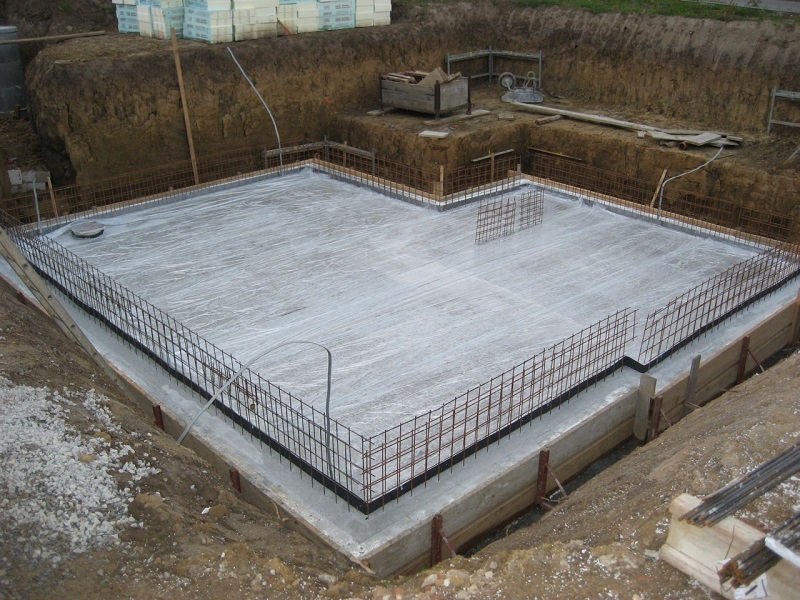

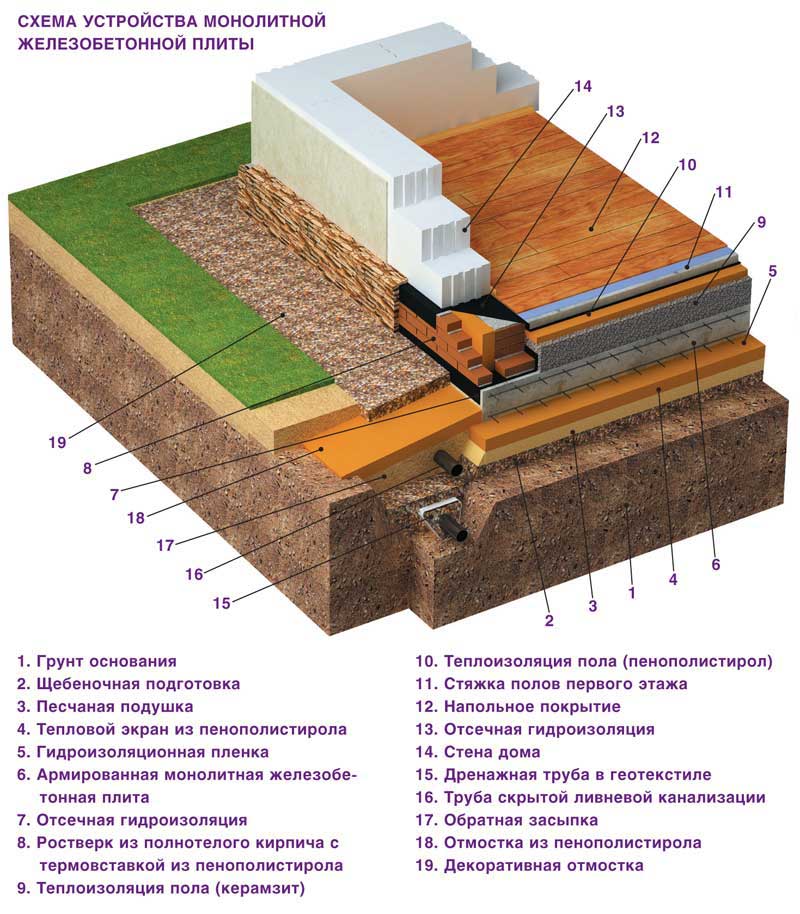

Порядок возведения плитного фундамента

Несущие способности сплошного (плитного) фундамента превосходят по своим несущим способностям все остальные виды фундаментов. Основные этапы работы:

Процесс заливки монолитной плиты (видео)

Толщина плиты зависит от состояния почвы и массивности всего дома. Для коттеджей она равна 15 – 35 см. Плитный фундамент под кирпичный дом должен быть не меньше 20 см.

Построить плитные основания довольно просто, часто сложнее собрать необходимые средства для приобретения арматуры, материалов гидроизоляции и утепления, а также бетонной смеси или её компонентов. Тем не менее, решение сделать плитный фундамент для своего дома оказывается в ряде случаев единственно верным вариантом.

Фундамент из бетонных плит

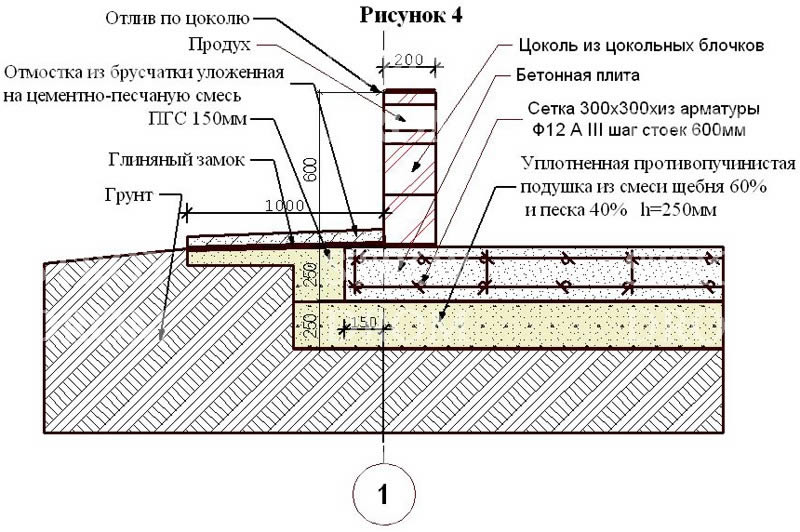

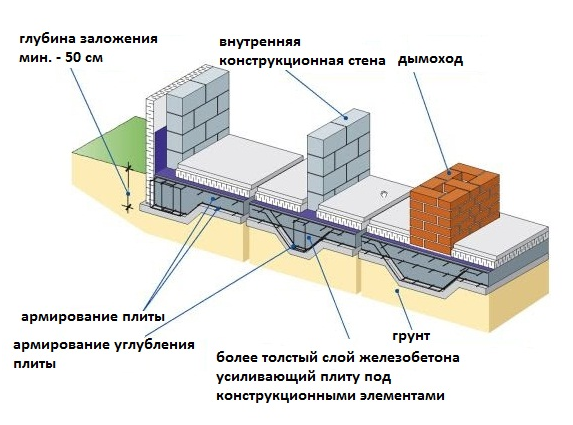

Монолитное плитное основание под дом — это железобетонная плита, по поверхности которое равномерно распределяется вся нагрузка от веса здания. Такой фундамент трудно деформировать, так как он представляет собой единое целое, и разновекторные нагрузки воспринимает одинаково надежно. Поэтому плитный фундамент рекомендуется для просадочных, пучинистых, переувлажненных и слабых почв.

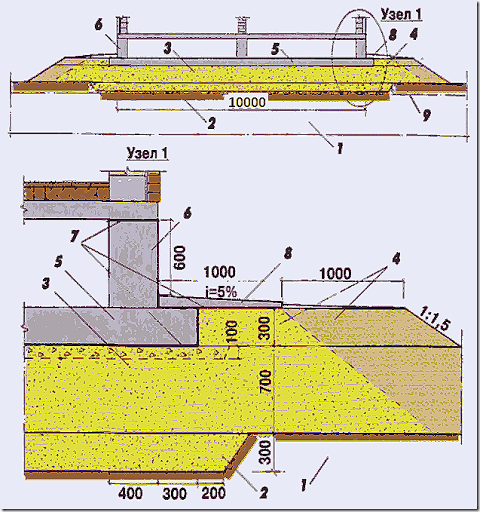

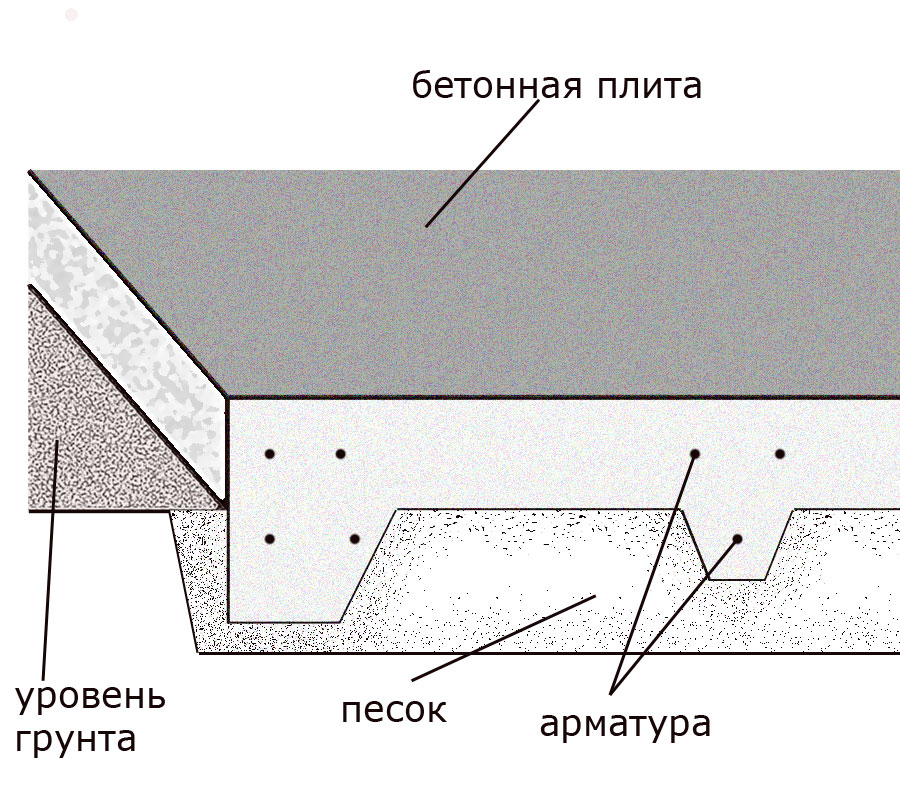

Варианты плитного основания: незаглубленный плитный фундамент, малозаглубленный (мелкозаглубленный) и основание глубокого заложения.

• Незаглубленное сооружение укладывается сразу на грунт,
• Мелкозаглубленный (плавающий) фундамент погружают в грунт на глубину ≤ 50 см,
• Плитный глубокозаглубленный фундамент опускают ниже точки промерзания почвы на 30-50 см.

Сооружается такой фундамент из сплошной или решетчатой бетонной плиты из высокомарочного бетона, также плитное основание можно сделать из сборных железобетонных балок, которые укладываются перекрестно и жестко между собой соединяются, или из железобетонных сборных плит с монолитным бетонным слоем сверху.

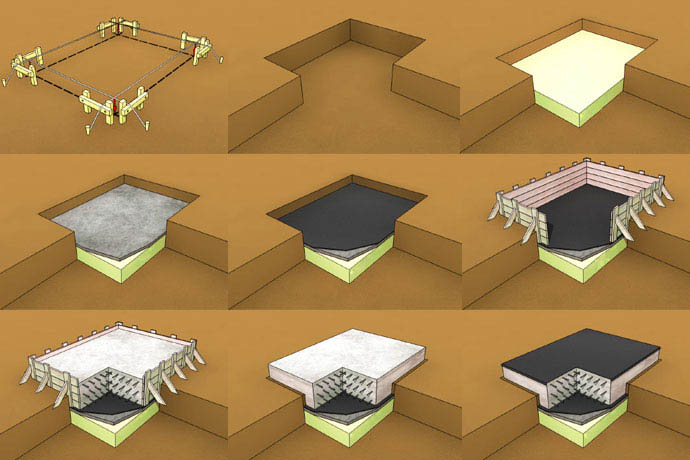

Самый простой в сооружении — плитный монолитный малозаглубленный фундамент, он же является самым дешевым и малозатратным в рабочих ресурсах. Чтобы оборудовать такую конструкцию, нужно следовать таким рекомендациям:

• Расчистка участка, разметка периметра, установка маркеров для работы спецтехники или ручного копания траншеи,
• На размеченном участке вынимается грунт на глубину, равную, или немного больше толщины плиты,
• После выравнивания площадки настилается песчано-щебневая подушка слоем 20-25 см, увлажняется и трамбуется, сверху заливается бетонным раствором толщиной до 5 см,
• Гидроизоляция для плитного основания должна быть более толстой, поэтому укладывается несколько слоев полиэтилена, виниловой пленки, рубероида или геотекстиля, поверх гидроизоляции настилается укладывается теплоизоляционный слой из пенополистирола, пенопласта или пенополиуретана,
• Монтируется опалубка, укрепляется распорками,

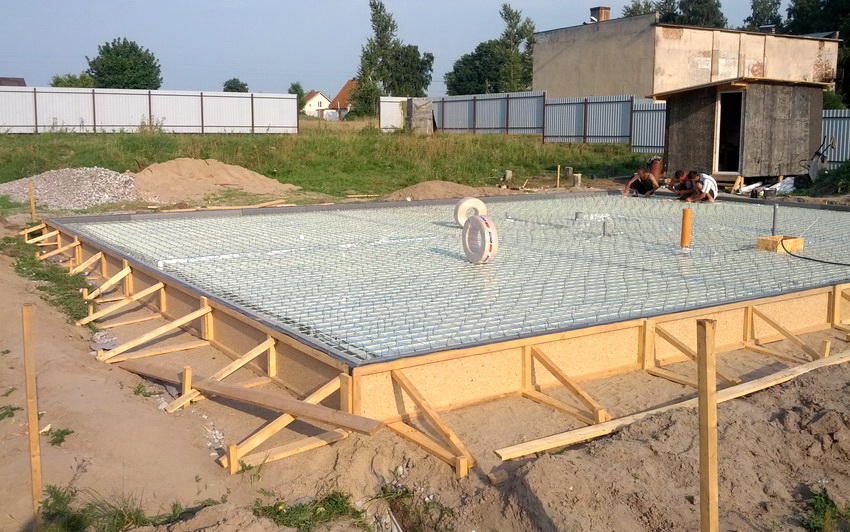

• В опалубке вяжется или сваривается арматурный каркас,
• В опалубку в один прием заливается раствор бетона. Из-за большого объема раствора его лучше заказать на заводе с доставкой, но, если есть возможность приготовить несколько кубов сразу своими руками, это значительно удешевит рабочий процесс. Бетон штыкуется и трамбуется вибратором или вручную, после схватывания поверхность плиты укрывается пленкой и продолжает затвердевать еще 28 суток. Первые несколько дней поверхность плиты поливают водой 4-5 раз за день.

Если после строительства дома на стенах через некоторое время стали появляться микротрещины, фундамент можно усилить боковой или глубинной заливкой бетонного раствора.

Постоянный адрес статьи $(‘.buttonn’).replaceWith(function(){return’‘+$(this).html()+’‘;})

Какой ширины должен быть ленточный фундамент?

Чтобы ленточный фундамент получился технологически правильным и надежным, необходимо рассчитать все параметры будущей конструкции. Какие главные характеристики есть у основания? Глубина и ширина фундамента. С глубиной все просто, главное правило – бетон должен находиться ниже уровня замерзания. А вот с шириной придется повозиться. Получить этот размер можно только в случае, если на руках есть толщина несущей стены и площадь подошвы основания.

Совет! Ленточный фундамент – это наиболее выгодное решение для частного дома, если сравнить со свайным или столбчатым основанием. Также ленточная конструкция проще в реализации своими силами.

Вы узнаете, какой должна быть ширина основания будущего жилища, как делать расчет и что нужно при этом учитывать. Над цифрами придется подумать, но если вы справитесь, вам не придется нанимать мастеров из строительных бюро.

Что влияет на ширину основания?

В этой статье мы разбираем ленточный фундамент, поэтому стоит ознакомиться с параметрами, от которых зависит показатель ширины:

1. Толщина несущих стен, возведение которых будет выполнено на ленте основания. Если вы уже знаете, какой будет толщина стен, то показатель ширины основания должен быть минимум на 100 миллиметров больше толщины несущих стен.
2. Площадь подошвы основания. Этот параметр высчитывается только тогда, когда известны нагрузки от будущей конструкции. В расчете площади понадобится и ширина основания, в этом случае необходимо брать минимальный показатель, пока истинная толщина не известна.
3. Армирование бетона. В основании без прутьев арматуры не обойтись. Расстояние между продольными прутьями арматуры должно быть не менее 250 миллиметров. Все эти показатели можно рассчитать самостоятельно, для этого нужно только формулы и средние знания алгебры.

Важно! Чтобы делать все качественно, начинать нужно с проектирования, независимо от того, какая стройка ведется – коммерческая или частная. Инженера проводят расчеты, отталкиваясь от рыхлости почвы, а также климатических особенностей. К примеру, если грунт рыхлый, то подошва основания расширяется.

Расчет ширины

Когда получены все характеристики, которые нужны для нахождения ширины, можно начинать делать расчет. Важным моментом является глубина основания. К примеру, для двухэтажного дома из кирпича или бетона лента должна быть помещена на глубину 0,3 метра ниже линии промерзания грунта.

Чтобы понять, какой будет дом в будущем, можно воспользоваться 3D-проектированием. Сейчас существуют множество фирм, занимающихся проектированием для строительства.

Что касается деревянного жилища, то в этом случае фундамент помещается ниже 0,4 метра линии промерзания. Если дом будет стоять на благоприятной почве, а в ландшафте нет особенностей, то ширина основания составляет 400 мм.

Пример расчета

Допустим, у нас на руках есть нужные цифры (нагрузки, особенности грунта). Минимальная площадь основания получилась 5 м2, при этом дом будет 6×9. Ширину ленты основания берем за «X». Расчет суммарной площади проводится следующим образом:

Теперь мы можем получить «Х», он равен 0, 17 м. Если Х=0,17 м, то Х2=7,3 м. Нас интересует «Х1» – это и есть минимальная ширина основания. Мы получили примерную цифру. Если известна толщина стен, то показатель может быть более точным. Для примера возьмем дом, где толщина стен будет 300 миллиметров. Вспоминаем правило: ширина фундамента должна быть минимум на 100 мм больше толщины несущих стен. 300+100=400 мм. Полученную цифру делим на минимальный показатель, выглядит это следующим образом:

Формула расчета площади

В итоге вам нужно получить площадь подошвы основания. Для этого понадобится эта формула:

Использование полученных параметров

Чаще всего проектировщики самостоятельно проводят расчеты ширины, чтобы получить точный показатель. Но перед этим строителям необходимо определить, какой будет объем работ и сколько на это уйдет денег. Для этих целей берется примерная ширина:

• 2-этажный кирпичный дом обычно строится на основании с шириной 650-750 мм;
• 1-этажной постройке хватает ширины 300-650 мм;
• Что касается хозяйственных построек (сарай, баня), то для них показатель находиться в пределах от 250 до 400 мм.

Если планирует делать тяжелый дом на рыхлом грунте, то предварительных расчетов быть не может. Сначала инженера проводят расчеты, а только потом получают данные о том, сколько нужно материалов для строительства. Также профессионалы проводят экспертную оценку конструкции, так как перед началом работ нужно знать несущие способности основания. Расчет должны выполнять профессионалы, так как критическая ошибка может не только разрушить дом, но и повлечь за собой жертвы.

Совет! Сейчас многие строители перешли на «прерывистый» ленточный фундамент. Он идет не сплошной лентой, а отрезками с небольшим расстоянием друг от друга. В итоге давление под подошвой основания увеличивается примерно на 30%. Какой лучше делать фундамент в вашем случае, лучше всего узнать у профессионального строителя.

Чтобы делать конструкцию надежной, нужно проследить за тем, чтобы фундамент не просел под будущими нагрузками. Именно для этого нужно делать анализ почвы. К примеру, если во время заморозков начнется пучения грунта, сооружение может быть вытолкнуто наружу. Ситуация может сложиться полностью наоборот – дом просядет под дополнительным весом от снега. К фундаменту нужно отнестись максимально ответственно, так как переделать его уже не получится.

Подготовил Самохин Олег Юрьевич

Какой тип возводится быстрее?

При заливке бетонной ленты или плиты приходится выдерживать бетон в течение определенного времени. Это сильно замедляет строительство, но ускорить его в данном случае невозможно. При создании сборной ленты или укладке готовых Ж/Б плит, сроки строительства значительно сокращаются.

Кроме того, заливка бетона возможна только в теплое время года, что существенно ограничивает возможности создания монолитных плит или лент, тогда как сборные конструкции с некоторыми ограничениями могут быть построены в любое время года.

Поэтому скорость зависит не от типа основания, а от его конструкции.

Использование

В самостоятельном строительстве такого фундамента нет чего-то сверхсложного. Бетон можно заказать готовый либо смешать свой из цемента, щебня и песка в пропорции 1:3:3. После завершения возведения стен и крыши коттеджа основание рекомендуется утеплить с торцов, а потом отделать. Для декора прекрасно подойдет облицовочный кирпич либо металлосайдинг.

Читайте также про другие виды фундаментов:

• Свайный фундамент своими руками на ЖБ сваях
• Винтовой фундамент на сваях своими руками
• Фундамент из блоков ФБС: как сделать блочный фундамент

Смотрите также видео, как самому сделать такое основание

Читайте про другие наши материалы:

• Планировка земельного участка под строительство дома
• Колодец для водоснабжения частного дома
• Как правильно и какую канализацию сделать в частном доме

5 / 5 ( 1 голос )

Описание слоев

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
2. Песчаная «подушка». На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.
3. Геотекстиль. На него укладывается дренажная труба.
4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.
7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
8. Защитный слой из п/э пленки.
9. Железобетонная плита.

Как рассчитать арматуру для фундамента дома

Как правильно выбрать диаметр арматуры, схему армирования, а также ее количество, я уже рассказывал в статье о расчете арматуры для ленточных фундаментов.

То, что касается арматуры для фундамента нашего дома, то здесь все просто — армирование будет производиться арматурой диаметром d12 и d8.

Схема армирования будет в 4 горизонтальных прута по всему периметру дома, с вертикальными и поперечными вставками, образующими прямоугольник, примерно, каждые 1,0 – 1,5 м.

Горизонтальные стержни арматуры, на которые ляжет максимальная нагрузка на излом и разрыв, будут диаметром 12 мм и их будет 4 штуки, две вверху и две внизу. Вертикальная и поперечная арматура будет 8 мм, таким образом, мы немножко сэкономим.

И так, мы рассчитали глубину заложения и толщину ленточного фундамента для нашего кирпичного дома, а также определились с армированием. В следующей статье я наконец-то перейду к самому строительству и расскажу, как заливался фундамент.

Особенности сооружения плитного фундамента

Монолитный фундамент состоит из бетонной плиты и подушки, толщина которых зависит от конструктивных особенностей дома и параметров грунта на строительной площадке.

Под монолитную плиту основания необходимо обязательно обустраивать подстилающую подушку

Чтобы правильно рассчитать размеры основания, необходимо учитывать:

• тип почвы на участке;
• глубину промерзания грунта;
• уровень залегания подземных вод;
• суммарную нагрузку здания.

Для сооружения подушки под монолитную плиту используют щебень и песок, которые распределают по площади предварительно выкопанного котлована. Они способствуют равномерному распределению нагрузки на основание и снижают вероятность деформации из-за зыбкости почвы.

Для деревянных домов небольшого размера достаточно подушки из песка толщиной 15 см, а для гаража – 25 см. При строительстве массивных зданий из кирпича или бетонных блоков слой песка под плитой должен быть не менее 50 см. Минимальная высота подушки из щебня или гравия составляет около 20 см.

Имеют значение и характеристики грунта. На территориях с глубиной промерзания более 1 м, пучинистыми почвами и подземными водами толщина песчаной подушки может достигать 60 см. На более плотных грунтах достаточно слоя песка от 20 до 30 см.

Фракция гравия влияет на способность основания здания пропускать подземные воды, не смещая монолитную плиту и не снижая ее прочность.

Как рассчитать фундамент под кирпичный дом

Глубина заложения фундамента под кирпичный дом

Так как фундамент ленточный заглубленный, основным критерием в выборе глубины заложения является глубина промерзания грунта в регионе, где строиться дом, а также уровень грунтовых вод (УГВ) и тип грунта.

В нашем регионе глубина промерзания грунта чуть больше 1 метра, в связи с чем, фундамент решено было углубить на 1,10 м.

Но не всегда бывает все так гладко. Иногда УГВ расположен высоко, иногда грунт оставляет желать лучшего, ну и очень часто бывает так, что глубина промерзания грунта в регионе высока, в связи с этим и значительно увеличатся расходы на ленточный фундамент.

Ну с глубиной заложения определились, теперь давайте выясним, как определиться с толщиной (шириной) фундамента.

Толщина фундамента под кирпичный дом

Если говорить о расчете толщины (ширины) фундаментной ленты под кирпичный дом, то он сводится к расчету необходимой площади опоры для дома, где учитывается все, начиная от веса самого дома, заканчивая всеми параметрами грунта на строительном участке. Также, немаловажную роль в определении ширины фундамента играет и толщина стен.

Логично будет предположить, что чем шире будет монолитная лента, тем она будет прочнее и тем больше будет у нее опоры на грунт, но тем самым мы значительно увеличиваем расходы на устройство фундамента в целом. Поэтому, толщина должна быть оптимальной. Другими словами, ширину фундамента необходимо выбирать таким образом, чтобы была достаточной прочность, опора на грунт, а также, необходимо максимально уменьшить расходы на бетон, который является самым дорогим материалом для ленточного фундамента.

О том, как рассчитать фундамент под дом, я уже писал в одной из предыдущих статей, поэтому чтобы не повторяться, кому интересно, можете взглянуть. В этом расчете Вы узнаете, как определить нагрузку на фундамент, какова должна быть его площадь опоры на грунт и многое другое.

Ну а если у Вас на участке грунт не очень плох, и местность не заболочена, то в принципе, ширину фундаментной ленты можно выбирать из того, какой толщины будут у Вас наружные несущие стены. Для того, чтобы в последствии не было проблем с большим нависанием материала, из которого стены будут сооружаться.

Так же играет огромную роль то, из чего будет возводиться цоколь дома. Если, к примеру, из кирпича, то толщина фундамента, для целесообразности, должна быть кратна ширине кирпича, т.е. 38 см, 51 см и т.д. Ну как правило, для ровного счета ширину выбирают кратной 10 см, т.е. 40см, 50 см и т.д.

В дополнение, можно сказать, что при ширине фундамента 40 см, а ширине цоколя – 38 см, легче будет поправить погрешности разметки фундамента и цоколь возвести с большей геометрической точностью.

Ширина нашего фундамента будет 40 см, это, своего рода, «стандарт» для нашей местности, и большинство ленточных фундаментов делается точно так же.

Несмотря на то, что стены нашего дома будут около 50 см, для того, чтобы сэкономить, можно толщину фундамента под наш кирпичный дом оставить 40 см, для опоры и надежности этого будет достаточно. Цоколь будет так же около 40 см, а поверх цоколя мы зальем сразу бетонный пол сплошной монолитной плитой, которая поможет компенсировать разницу в ширине фундамента и толщины стен.

Как рассчитать арматуру для фундамента дома

Как правильно выбрать диаметр арматуры, схему армирования, а также ее количество, я уже рассказывал в статье о расчете арматуры для ленточных фундаментов.

То, что касается арматуры для фундамента нашего дома, то здесь все просто – армирование будет производиться арматурой диаметром d12 и d8.

Схема армирования будет в 4 горизонтальных прута по всему периметру дома, с вертикальными и поперечными вставками, образующими прямоугольник, примерно, каждые 1,0 – 1,5 м.

Горизонтальные стержни арматуры, на которые ляжет максимальная нагрузка на излом и разрыв, будут диаметром 12 мм и их будет 4 штуки, две вверху и две внизу. Вертикальная и поперечная арматура будет 8 мм, таким образом, мы немножко сэкономим.

И так, мы рассчитали глубину заложения и толщину ленточного фундамента для нашего кирпичного дома, а также определились с армированием.

Плюсы и минусы кирпичного основания

К достоинствам такого фундамента относят следующее:

Высокая ремонтопригодность. Трещины, которые с течением времени появляются в основании можно устранить без особых усилий и затрат. Строительство кирпичного фундамента производят без создания опалубки. Это можно спокойно называть серьезным экономическим преимуществом. При сооружении кирпичного фундамента нет необходимости в проведении масштабных бетонных работ. При проявлении трещин в основании, например, трещины, проблема может быть устранена непосредственно на месте. Кладка кирпича на фундамент выполняетсят, так же, как, и на стенах.

Недостатки:

Фундамент из кирпича, обладает небольшим сроком службы. Его создание отличает высокая трудоемкость. Невысокая прочность. Для ее повышения приходится укладывать дополнительную арматуру. Плохая совместимость с грунтом. Кирпичный фундамент используют в тех местах, где подземные воды расположены достаточно далеко от уровня земли. Высокая гигроскопичность материала. Кирпич активно всасывает воду и разрушается.

Расчёт ФПЧ

Сооружение ФПЧ обходится в немалую сумму денежных средств. Понятно стремление заказчика построить основание дома с минимальными затратами. Чем точней будет произведён расчёт фундамента, тем больше удастся сэкономить средств. С другой стороны ФПЧ должен обеспечивать надёжное и устойчивое положение всего здания.

Толщина монолитной плиты

Проект определяет оптимальную толщину монолитной плиты, габариты рёбер жёсткости. Чтобы точно рассчитать толщину бетонной плиты, используют следующие данные:

• максимальная нагрузка от веса дома на единицу площади основания;
• расчётное сопротивление грунта;
• несущая способность железобетонной плиты с рёбрами жёсткости.

Схема устройства ФПЧ Расчёт определяет, какой толщины должна быть монолитная плита, марку и количество арматуры, объём бетонного раствора, габариты рёбер фундамента. Как показала практика, включение в конструкцию плиты рёбер жёсткости позволяет уменьшить толщину плиты на 100 – 150 мм.

Возведение фундамента на свеженасыпанном грунте категорически запрещается. Недавняя насыпь не может обладать достаточным расчётным сопротивлением. Построенное здание на таковом основании будет давать ежегодную осадку.

Внешняя граница кладки несущих стен из кирпича должна отстоять от края плиты минимум на 300 мм. В случае установки колонн (для поддержки террасы или перекрытия второго этажа), оси опор должны быть расположены на плане фундамента таким образом, чтобы вектор под углом 45о от центра колонны не выходил за пределы массива железобетона основания.

Построение вектора зоны воздействия колонны на фундамент

Для двухэтажного кирпичного дома достаточно возвести плиту фундамента толщиной 250 мм с рёбрами высотой 600 мм.

Глубина заложения ФПЧ

При расчёте глубины залегания фундамента следует учитывать, что боковая сторона плиты должна выступать над землёй минимум на 150 мм. Это нужно для того, чтобы кирпичная кладка цоколя дома была максимально изолирована от грунтового основания или от поверхности отмостки. Высота плиты под цоколем может быть различной, но не меньше минимального размера.

На основе многочисленных расчётов ФПЧ в различных условиях можно вывести усреднённый показатель глубины залегания плиты, который равен 100 – 200 мм. Следовательно, глубина погружения рёбер будет составлять 350 – 400 мм.

Выбор арматуры

Основную нагрузку в массиве ФПЧ принимают на себя продольные стержни периодического профиля. Для небольшого лёгкого строения применяют арматуру диаметром 12 мм. Если здание будет строиться из тяжёлых конструктивных элементов (кирпич, железобетон), то для изготовления арматурного каркаса плиты берут продольные стержни диаметром 16 мм.

Поперечные связи каркаса делают из отрезков арматуры того же диаметра. В некоторых случаях используют гладкую арматуру 8 мм.

Порядок расчета фундамента

Для того, чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно. Первое с чем необходимо определиться – это песчаная подушка.

Функция песчаной подушки состоит в том, чтобы оберегать основание от воздействия на него излишней влаги и подземных вод. Кроме того, песок, прессуясь, создает крепкий почвенный слой. По общим строительным нормам под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать:

• Высота может колебаться в размерах от 15 до 60 сантиметров и будет зависеть от глубины промерзания почвы на земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые преобладают в регионе, наличие подземных вод;
• Песок необходимо хорошо утрамбовать, для чего его, после засыпки, необходимо несколько дней поливать водой. Это может компенсировать пару сантиметров при усадке;
• Некоторые специалисты рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки.

Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более 1 метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, при отсутствии грунтовых вод и наличии плотных слоев почвы, можно сделать подушку от 20 до 30 сантиметров. Получив данные размеры, можно произвести расчет количества необходимого материала.

Следующий этап это расчет количества арматуры, которая понадобится для армирования бетона. Общие правила определения количества арматуры на квадратуру описаны в данной статье. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.

Далее производим расчет плиты. Минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Устройство монолитной плиты в разрезе.

Разберем, как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250) на подготовку класса B7,5. Толщину плиты возьмем 25 см.

1. Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
2. Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
3. Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 – 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
4. Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
5. Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
6. Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³;
7. Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²;
8. Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для более тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса, толщину необходимо брать 25-30 см. Для легких сооружений, например, гаражей и беседок, достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой, толщиной 20-30 см — в два слоя (объемное).
