Высота ступеньки по ГОСТу — или какой смысл в нормативах

Правила установки перил: что говорят СНиП и ГОСТ

В первую очередь рассмотрим те правила и нормы, определяющие весь процесс установки ограждающих конструкций. Они говорят о том, что любая лестница, в которой используется больше трех ступенек, обязательно должна иметь перила. Кроме того, к ней предъявляется ряд дополнительных требований:

1. Если ширина лестницы составляет не более 125 см, а одна из его сторон примыкает вплотную к стене или какой-либо другой капитальной конструкции, возможен монтаж перил только с другой стороны.
2. На лестницах с шириной больше 125 см ограждения в обязательном порядке устанавливаются с обеих сторон. Причем независимо от того, примыкает ли конструкция к стенам.
3. На широких лестницах (более двух с половиной метров шириной) перила монтируются с обеих сторон и посередине.

Что касается высоты самих перил, она регламентируется отдельно для жилых домов и общественных зданий. Связано это с той нагрузкой, которая оказывается на лестничный пролет, а также с повышенной интенсивностью его эксплуатации, со значительно увеличивающейся проходимостью во втором случае.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

Удобная лестница соответствует формуле Блонделя

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

• h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной;
• b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ и А также в Строительных нормах и правилах (СНиП).

Основные правила расчета

На одном лестничном марше все элементы лестницы должны быть одного размера: высота, ширина ступени и ширина шага – всё это должно быть сбалансировано. По принятым стандартам ступени должны быть таких размеров:

• Высота ступени: 14-17 см.
• Ширина ступени: 34-37 см.
• Выступ: 2-4 см.

Существуют также формулы, по которым рассчитывается высота степеней:

а + b = 450/470мм

или

2а + b = 620/640 мм,

где a – высота проступи, b – ширина проступи.

По этим формулам можно высчитать средние размеры ступенек лестницы, которые будут приемлемыми практически для любого человека. Однако важно понимать, что высота ступеней зависит не только от размеров человеческого шага, но и от общей высоты этажа.

Выполнение расчёта

Чтобы понять, как рассчитать лестницу на крыльцо самому, нужно сделать чертёж. Для этого сначала рисуется прямоугольный треугольник, катеты которого равны высоте и длине конструкции. Угол между нижним катетом и гипотенузой – это наклон лестницы.

Определение параметров площадки

При конструировании крыльца, ведущего к входной двери, необходимо отвести место для верхней площадки. Её размеры определяются так:

• ширина – не меньше ширины лестничного марша;
• глубина – не менее ширины открывающейся наружу двери плюс 50-60 см на удобство распахивания дверного полотна.

Такое крыльцо неудобно и небезопасно, т.к. открывать дверь приходится, отступая назад и вниз по ступенькамИсточник

Определение количества, высоты и глубины ступеней

После того, как размеры площадки установлены, можно переходить к решению основной задачи: как рассчитать ступеньки для крыльца – сколько их будет, с какими параметрами высоты и глубины. Для этого и понадобятся определённые ранее общие размеры высоты и длины лестницы.

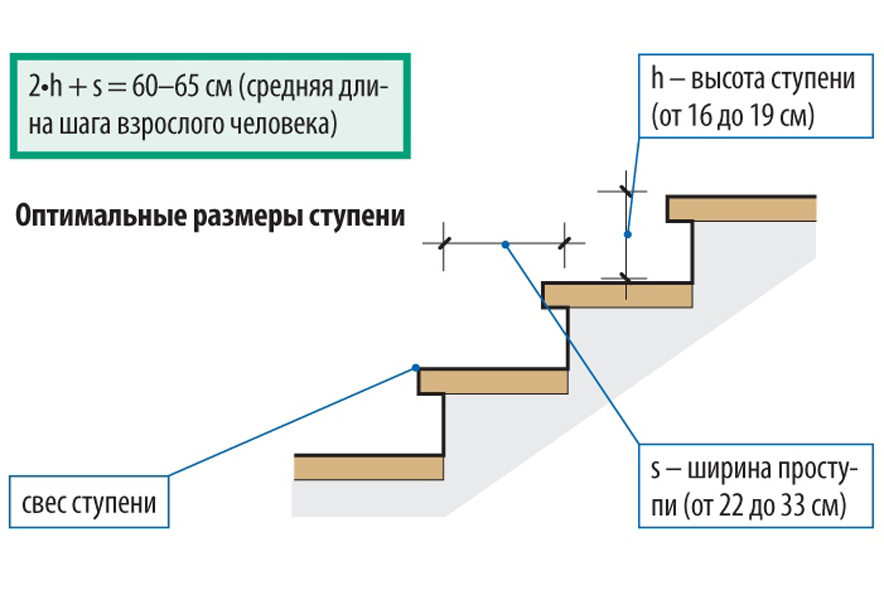

Лестница получится удобной, если параметры ступеней будут соответствовать средней длине шага человека, которая составляет 60-64 см. Для их определения выведены специальные формулы.

а – высота ступени, b – её глубинаИсточник

Чтобы лестница имела допустимый уклон, достаточно сделать глубину и высоту ступеней одинаковыми, например, по 20 см. Но лучше, чтобы высота была меньше. Оптимальные значения:

• а – 14-18 см;
• b – 22-32 см.

Диапазон достаточный, чтобы можно было подобрать параметры под свои размеры и уложиться в формулу. Но именно для уличных лестниц желательно принимать наименьшие значения высоты и наибольшие – глубины. По той простой причине, что по крыльцу мы ходим в обуви, что увеличивает необходимую площадь опирания стопы, а ступени на улице могут быть влажными или скользкими, поэтому лучше, чтобы они были глубокими и невысокими.

Приведём пример, как рассчитать ступени крыльца, если высота лестницы составляет 80 см, а длина 120 см.

Примем а = 15 см. Тогда количество ступеней будет 80 : 15 = 5,33. Целого числа не получилось, поэтому подбираем высоту от обратного:

80 : 5 = 16 см

80 : 6 = 13,3 см.

Тут нужно учесть, что 5 или 6 – это количество подступенков, тогда как количество ступеней будет на 1 меньше: роль верхней ступени исполняет площадка перед дверью. То есть, их будет 4 или 5. Чтобы выбрать тот или иной вариант, делим общую длину лестницы на количество ступеней:

120 : 4 = 30 см

120 : 5 = 24 см.

Подставляем полученные данные в формулу для проверки:

2х16 + 30 = 62 см

2х13,3 + 24 = 50,6 см.

Нам подходит вариант с 4 ступенями высотой 16 см и глубиной 30 см.

И снова вспоминаем о том, чем они будут облицованы. В случае с плиткой 33х33 см её придётся обрезать на 3 см для укладки на ступени и делить ровно пополам для подступенков. Если же взять плитку 30х30 см, при облицовке подступенков получится много отходов. Избежать их можно, пересчитав лестницу на высоту ступени 15 см и приподняв нижнюю опорную площадку, сделав самую первую ступень выше остальных, либо добавив ещё одну невысокую, если позволяет место.

Сделав первую ступень ниже остальных, удалось минимизировать отходы облицовочной плиткиИсточник

Порядок замеров и инструменты для конструирования

Если лестница сооружается при отделочных работах, то для замеров понадобятся следующие инструменты:

• рулетка;
• уровень;
• длинная прямая рейка;
• дополнительная пара рук.

Порядок замеров проводится в такой последовательности:

• Проверяется перпендикулярность стен по угольнику;
• Замеряется высота потолка и толщина перекрытия;

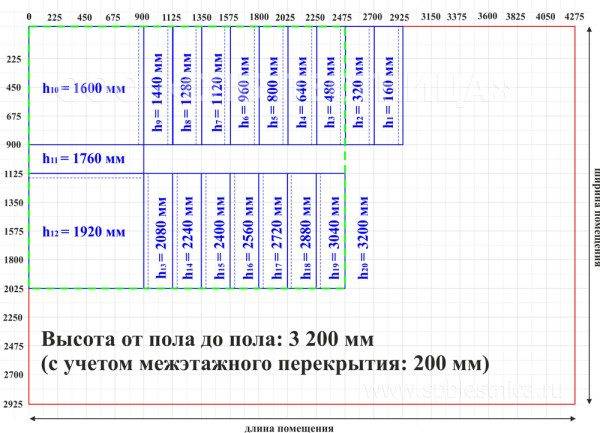

• Выполняется план на миллиметровой бумаге с разрезом помещения (на плане необходимо учесть данные замеров не только пола и проемов, но также и дверей, окон и т.п.);

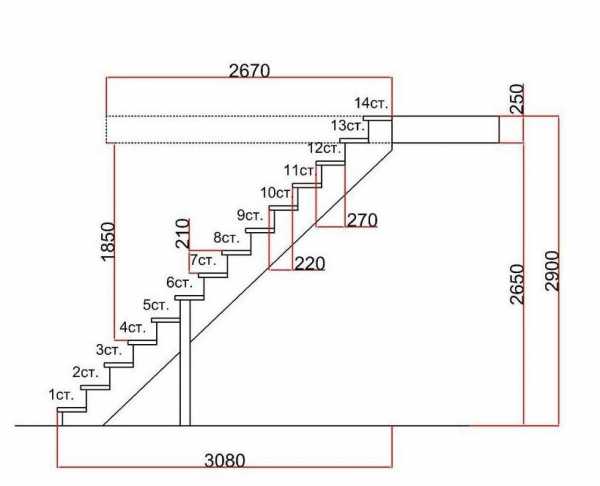

Примерный эскиз лестницы

• При выполнении эскиза следует принимать во внимание размеры стандартных изделий (это позволит избежать дополнительных затрат на индивидуальное изготовление конструктивных элементов).

Совет! Сэкономить на возведении лестниц можно используя именно стандартные элементы в сборном виде. В России различные изготовители этих элементов придерживаются определенных стандартов, поэтому при разработке необходимо ознакомиться со стандартными размерами.

Формула безопасности

B+A=46 см

Проверить безопасность лестницы можно по формуле: к ширине ступени прибавить высоту подступенка = 45- 47 см.

Лестничники даже в дачных домах при небольшой лестничной шахте закладывают нижний порог ширины проступи не менее 25 см, но лучше и комфортнее ощущается ширина не менее 30см.

Практическое применение формул:

Рассмотрим ступени с параметрами:

•  Ширина проступи (ступени)- 29 см
•  Высота подступенка- 17 см

Проверим соответствие параметров ступеней формулам удобства:

1.   29+17=46
2.   29-17=12

Просчитать показатели комфорта элементарно, при этом готовая лестничная конструкция получится удобной, а главное безопасной.

Рекомендуется устраивать нечетное число ступенек. Вставая на ступень правой ногой, конечный момент подъема завершается на верхней лестничной площадке тоже правой.

Высота перил должна располагаться выше центра тяжести среднестатистического человека. При использовании средних показателей роста, высота должна быть 90-120 сантиметров. Создавать подобные расчеты рекомендуется на стадии начального проектирования. Если дом уже возведен, необходимо учитывать все конструктивные особенности помещения и, по возможности, подгонять расчетные формулы удобства.

Как избежать ошибок проектирования

Определяя при проектировании лестницы ширину и угол наклона марша, необходимо учитывать, какой материал будет использован.

Это особенно актуально для лестниц на металлическом каркасе, на которых обычно устанавливают накладные каменные ступени, бетонных, облицовываемых клинкерной плиткой или другим материалом.

Расчёты, не учитывающие его толщины, формата, приводят к перерасходу облицовки, удорожанию сооружения.

Облицовка имеет свою толщину, которую надо учесть в общем размере ступени

Что такое чистый размер

Финишное оформление крыльца делают после сборки, а если это бетон, то после набора прочности.

Остаётся его облицевать, но если толщина материала не учтена, появятся проблемы.

У крыльца должен быть запас высоты

Бетонное основание всегда приходится выравнивать. Толщина заливки вроде бы небольшая, всего 3-5 мм, но она меняет общие пропорции крыльца.

Его высоту нужно рассчитывать, чтобы после выравнивания или наклеивания плитки уровень площадки не поднялся настолько, чтобы мешать открываться двери.

Между нижней гранью и финишной поверхностью должен быть зазор минимум 4 см, что предотвратит затекание воды во время дождя или занос снегом.

Нюансы расчёта облицовки

Уличной лестнице приходится выдерживать повышенные нагрузки, а потому материал для облицовки применяют высококачественный:

• цельные клинкерные ступени;
• керамогранитные плитки для ступеней и площадки;
• древесина твёрдых пород.

Клинкерные ступени – материал дорогой

Нужно заранее знать о толщине и форматных параметрах. Ширину марша можно делать кратной стороне плитки, что позволит укладывать её без подрезки.

Важна толщина межплиточных швов, каждый из которых 3 мм.

Расчёт размеров бетонного марша с учётом толщины раствора и облицовки

Если плитка не квадратная, а прямоугольная (допустим, 30*60 см), её кладут меньшей стороной по ширине ступени, а большей – по длине.

Глубина проступи 300 мм. Малоформатную плитку, например, 25*33 см можно укладывать любой стороной, всё зависит от ширины ступени – 25 см, или 33.

Многие производители, особенно керамогранита, делают в одной серии плитки с крупным и мелким форматом. Иногда наилучший вариант получается при комбинировании, только одна из сторон должна иметь общий размер.

Между широкими плитками есть узкие вставки

Стандартный выбор элементов облицовки для лестниц

То же самое с подступенками. Для облицовки делают и прямоугольную плитку. Размеры сторон соответствуют стандартной высоте подступенка.

У каждого производителя свои форматы, если у плитки российского производства сторона будет 300*300 мм, импортная может быть хоть близкой, но не точно такой. На примере сверху формат 294*294 мм. Стандартов тут нет.

Если заранее учесть все и просчитать ширину марша, можно неплохо сэкономить на безотходной облицовке, при которой подрезка идет только на наружных углах (если они есть).

При правильном расчёте подрезка плиток будет только на углах

Правила проектирования

Выделим только необходимые и важные правила при проектировании лестниц:

• Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
• Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
• Материалы.
• Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
• Соблюдение ГОСТа на размер ступенек.
• Соблюдение нормативов.
• Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг. Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.

Нормативы

При проектировании нужно придерживаться следующих правил, предусмотренных СНиПом для маршевых лестниц:

• ширина проступи не должна быть меньше 20 см;
• верхняя ступень может нависать над нижней не более чем на 5 см;
• высота лестничной ступени не должна выходит за рамки 14-21 см.

Винтовые конструкции проектируют с учетом того, что:

• самая узкая часть ступеней не должна быть меньше 10 см;
• ширина трапециевидной ступени с противоположной стороны не должна быть больше 40 см;
• по центральной оси проступь должна иметь ширину минимум 20 см.

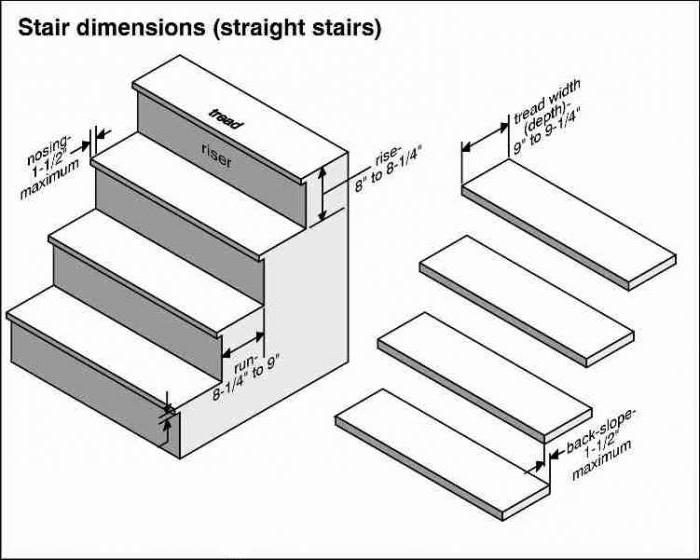

Каков стандартный размер ступеней лестницы

Стандартные размеры ступеней указаны в ГОСТ и СНиП – по этим нормативам получаются практически идеальные конструкции.

Основные стандарты, которые нужно учитывать:

• Ступени не должны отличаться по размеру, максимум – 5 мм.
• Высота ступени не должна быть ниже 15 см, но и не должна превышать 20 см.
• От двери до лестницы – не меньше метра, но при этом расстояние должно превысить ширину самой двери.
• Размеры свеса – максимум 3 см.
• Глубина проступи от 23 до 35 см.
• Самая узкая часть забежных ступеней – 10 см, широкая – 40 см, а ходовая полоса – 25 см.

Для складных лестниц рекомендуются параметры не менее 600х1000х1200, чтобы она оставалась безопасной. Если конфигурация и наличие свободного пространства позволяют, то ступеньки можно сделать намного шире. Это пригодится для того, чтобы на второй этаж можно было удобно заносить мебель или другие габаритные предметы. Есть и еще один плюс – лестница с широкими ступенями смотрится внушительно, презентабельно и дорого.

Для винтовых сходен параметры не слишком сильно отличаются. Ширина ступенек – не ниже предела в 20 см. Рядом с центральной балкой – от 10 см, а в самой широкой части – 40.

Стоит учитывать, что все ступени необходимо монтировать под углом в 1 градус, что поможет избежать скопления воды, грязи и пыли на лестнице.

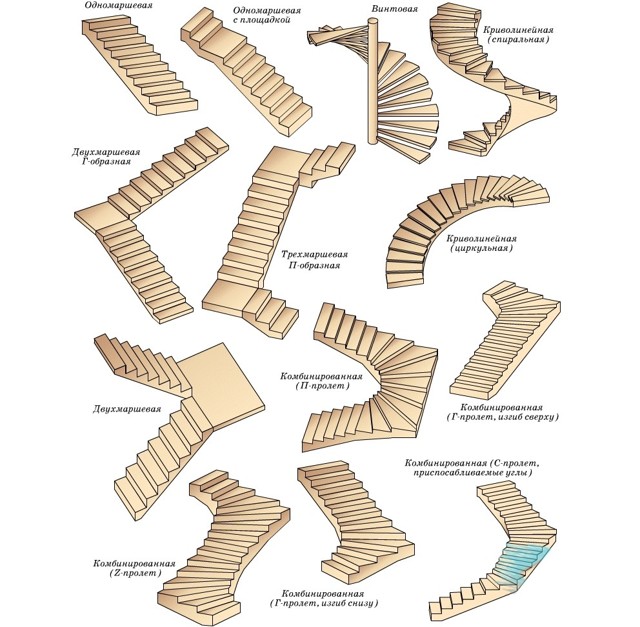

Различие лестниц по количеству и конфигурации маршей

Маршевые лестницы

Маршевые лестницы — удобные, практичные, надежные, состоят из одного и более маршей. Каждый из них состоит из ряда ступеней, в количестве от двух до пятнадцати, больше ступеней в одном марше делать не рекомендуется. Подъем и спуск на таких лестницах происходит по прямой, под углом 30-45 к плоскости пола.

Маршевые лестницы можно разделить на следующие виды:

• лестницы с прямым маршем;
• одномаршевые поворотные лестницы с забежными ступенями;
• Г-образные лестницы
• П-образные лестницы

1. Лестницы с прямым маршем

Данный тип лестницы является самым удобным, но занимает больше всего пространства. В домах небольшой площади, возводить подобные конструкции не рекомендуется.

Одномаршевая лестница.

В помещениях с высокими потолками монтируют два и более маршей, делая между ними площадку.

Одномаршевая лестница с площадкой.

Конструкции с прямыми маршами рекомендуются для домов где живут маленькие дети и пожилые люди.

2. Одномаршевые поворотные лестницы с забежными ступенями

Поворотные одномаршевые лестницы применяются в случае когда выход прямого марша приходится в не удобное место, например стену.

Конструкции с забежными ступенями и поворотом на 90 градусов.

Прямые лестницы с поворотом на 90 градусов применяются в частных домах, где выход с прямого отрезка необходимо повернуть. Обычно поворот делают в нижней части, при помощи забежных ступеней. Они сочетают преимущества прямых маршевых и винтовых лестниц. Удобны для монтажа в углу помещения.

Лестница с забежными ступенями и поворотом на 90 градусов.

Конструкции с забежными ступенями и поворотом на 180 градусов.

Аналогично повороту на 90 градусов, лестницы с разворотом на 180 градусов позволяют сэкономить место, сделать более пологий подъем. Промежуточную площадку не применяют, разворот происходит на забежных ступеньках.

Лестница с забежными ступенями и поворотом на 180 градусов.

3. Г-образные лестницы

Конструкция из двух маршей, расположенных под углом 90 градусов друг к другу, соединенных площадкой, называется Г-образной лестницей.

В отличие от одномаршевой поворотной, обладает преимуществами:

• наличие площадки дает возможность отдыха при подъеме старикам, детям;
• прямые марши удобнее забежных ступеней;
• свободное место под пролетом, где можно оборудовать шкаф или поставить предметы интерьера.

Г-образная лестница.

4. П-образные лестницы

Конструкция из двух прямых маршей, которые соединяются площадкой и развернуты на 180 градусов относительно друг друга, называется П-образной лестницей. Это самый распространенный вид в частных домах и многоквартирных домах, общественных зданиях.

Основные преимущества такой лестницы:

• комфортное передвижение по маршам;
• наличие свободного пространства;
• большой выбор материалов для изготовления, декорирования.

П-образная лестница.

Спиральные лестницы

Криволинейные лестницы без центрального силового элемента, называются спиральными. Характерное отличие — круглый или овальный лестничный проем.

Монтируются спиральные лестницы в больших помещениях с высокими потолками, так как они занимают много места. Размещение может быть пристенное, повторяя изгибы стены или в центре помещения.

Размер элементов — ширина марша от 1,2 метра, а минимальный внешний радиус 3,5-4 метра. Они уместны в холлах больших загородных домов, гостиниц, бизнес-центров, офисов.

Могут вызывать дискомфорт у людей со слабым вестибулярным аппаратом.

Спиральная лестница.

Винтовые лестницы

Винтовые лестницы — конструкции с центральным силовым элементом. Все ступени крепятся к центральному столбу. Она занимает минимум места независимо от высоты подъема. Используется в помещения с малой интенсивностью движения.

Ходить по винтовой лестнице нужно осторожно, придерживаясь за перила. У людей со слабым вестибулярным аппаратом может быть головокружение

Подъем крупногабаритных предметов по ней исключен. Всю мебель нужно поднять заранее или через окно.

Винтовая лестница.

Лестницы гусиный шаг

При ограниченном пространстве используют лестницу с большим углом наклона и ступенями, ориентированными только под левую или правую ногу. Такую конструкцию называют «гусиный». Благодаря прямому маршу и большому углу наклона, она занимает минимум места. Для ее эксплуатации или подъему габаритных предметов потребуется сноровка.

Лестница гусиный шаг.

Чем отделать подступёнок на бетонной лестнице?

Отделка подступёнков на бетонной лестнице не представляется необходимой, поскольку бетонные накладные подступенники прекрасно защищают несущий каркас лестницы от негативного воздействия внешней среды и различных типов нагрузок, сохраняя его эксплуатационные характеристики на самом высоком уровне в течение всего срока службы.

Исходя из представленной информации, был выявлен наиболее оптимальный вариант материала накладных подступенников – бетон. В качественно-ценовом диапазоне он составляет здоровую конкуренцию другим товарам, поскольку соответствует всем ранее зарекомендованным технологическим требованиям, а также органично вписывается в пространство, создавая эстетическую целостность объёмно-планировочного решения любых зданий или сооружений.

Как рассчитать лестницу правильно

После того, как будут определены все составляющие лестничной конструкции, можно приступать к расчетам параметров. Для этого вам потребуется следующая инструкция расчета своими руками:

1. Высота лестничной конструкции. Для определения этого параметра измерьте высоту между чистовыми полами первого и второго этажей.

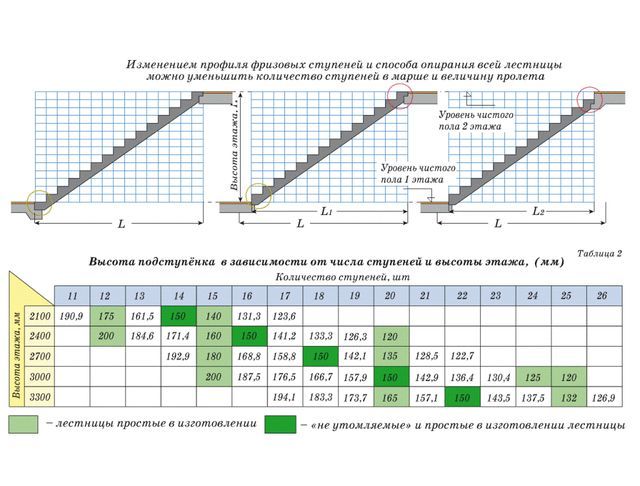

2. Количество и высота ступенек. В соответствии с некоторыми нормами высота ступенек должна находиться в пределах от 15 до 20 сантиметров. Лучше всего взять среднее между этими значениями. Для подсчета количества ступенек поделите высоту лестничной конструкции и высоту одной ступеньки. В том случае, если после деления получится дробное число, то можно уменьшить высоту самой первой ступеньки.
3. Верх ступеньки или ширина проступи. В этом случае разработаны определенные нормативы. Ширина проступи должна быть не меньше 22 сантиметров и не больше 40 сантиметров.
4. Ширина лестничного проема. В этом случае нет строгих правил. Для определения этого показателя надо отталкиваться от количества свободного места в помещении.
5. Длина лестничного марша. Вычисляется путем умножения количества ступенек на ширину проступи. Может получиться так, что значение длины лестничного марша будет очень большим и не поместится в отведенное для него пространство. В этом случае надо уменьшить значение ширины проступи. Можно еще сделать лестницу из двух маршей.

Кроме перечисленных выше параметров следует обратить внимание на ширину просвета над лестничной конструкцией. Для того, что бы человек во время подъема или спуска по лестнице не ударялся головой о конструктивные элементы, надо оставить свободное пространство. Некоторые подразумевают наличие тетивы или косоур. Для этого надо вычислить их длину.

Требования к изготовлению площадок и маршей

Подъемные лестничные, маршевые конструкции из железобетона производятся изготовителями с финишной отделкой лицевых поверхностей. В отдельных вариантах изделий, используемых в общественных местах, на ступенях могут присутствовать накладки из натурального камня, подчеркивающие эстетическую составляющую, а также повышая их долговечность и устойчивость к износу. Допускается вариант с монтажом и укладкой накладок поставляемых со ступенями по месту строительства. Детали для сооружения лестничных конструкций производятся на базе легкого и тяжелого бетона, со значением прочности не ниже:

• 70% в зависимости от марки бетона при воздействии на сжатие в нормальных климатических условиях;
• 85% и 80% при отпуске маршевых секций и площадок, проступи и плит в холодном климате.

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

Межэтажные домашние лестницы могут быть следующих типов:

Согласно СП “Дома жилые одноквартирные”, уклон, ширина и высота ступеней лестниц в частных домах должны “обеспечивать удобство и безопасность передвижения”, “ширина и уклон лестниц не регламентируются”.

Как видите, прямого указания на размеры ступеней нет. То есть по факту эти параметры жестко не нормируются. Однако есть общепринятые правила, основанные на опыте: стандартная высота ступени лестницы должна быть в пределах 15–25 см, а глубина – 25-30 см.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

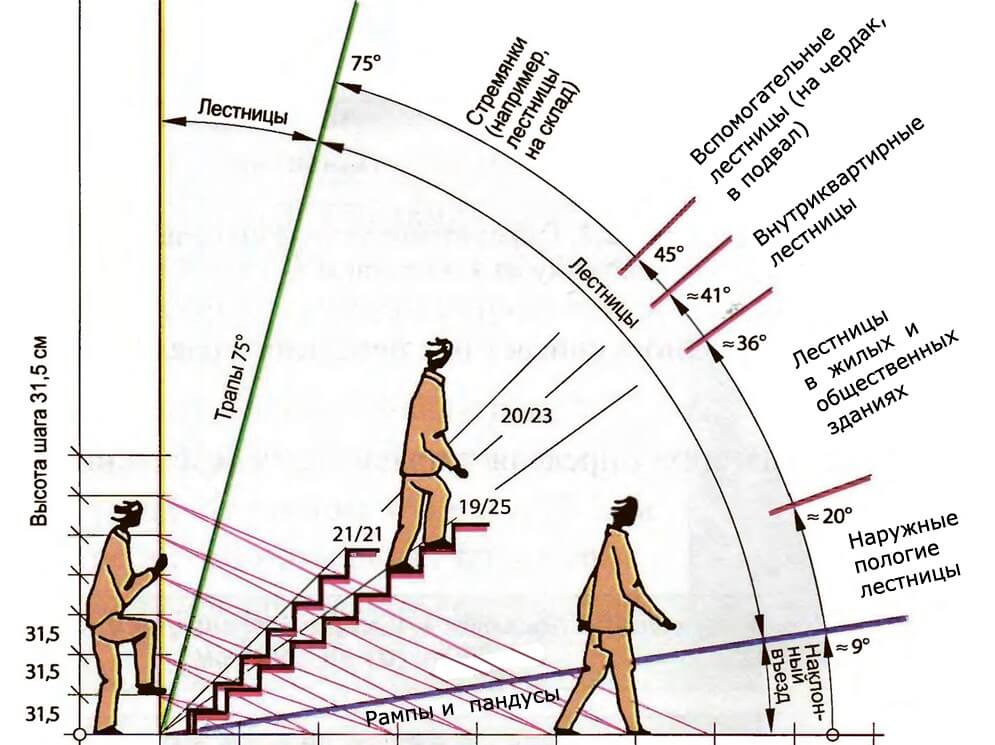

Идеальные параметры угла

В целях удобства и корректного использования пространства рекомендуется оставлять показатель угла пролета 20-50 градусов. Более точное значение необходимо определять в зависимости от формы лестничной площадки. Если для пологих и винтовых конструкций уклон будет меньшим, то для строгих маршевых и приставных — в разы большим (подробнее смотрите в разделе выше).

По возможности и эстетическим соображениям рекомендуют придерживаться именно 45 градусов при возведении конструкции. Такой параметр соответствует ГОСТу и правилам по технике безопасности вовремя передвижения.

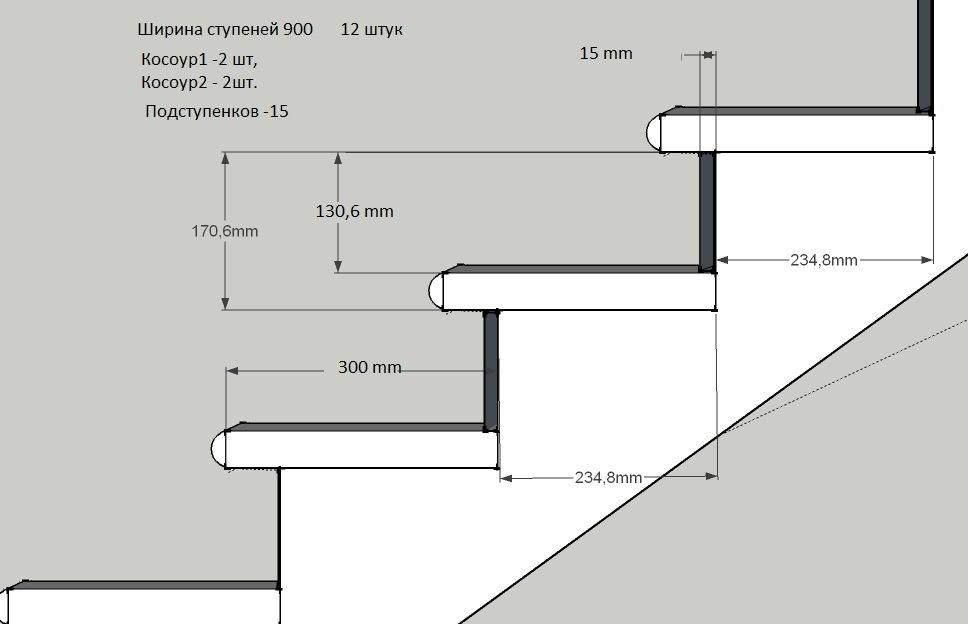

Маршевая лестница с оптимальным углом подъема

На заметку! Ширина ступеньки играет роль при спуске. Если она будет равна 45 размеру ноги, то и передвигаться вниз будет удобно. Хозяину не нужно будет опасаться оступиться.
