3D Расчет лестницы с поворотом на 90 градусов

Проект, чертежи и строительство деревянной лестницы

Какие конструкции лестниц бывают и из чего их лучше изготовить

В зависимости от места расположения можно выбрать один из следующих вариантов:

• Одномаршевые. Такой тип встречается крайне редко, поскольку не подходит для использования в помещениях стандартной высоты. Чаще всего конструкции подобного рода используются для спуска в подвальные помещения, а также при обустройстве подъемов на небольшие высоты на улице. Когда лестница имеет большую длину, на ней обустраиваются специальные промежуточные площадки для организации отдыха при подъемах.
• Двухмаршевые. Наиболее распространенный тип, встречающийся как в жилых, так и административных зданиях, имеющих два этажа. Могут иметь стандартные формы или быть исполнены в форме буквы «Г». Недостаток конструкции – необходимо наличие большой площади для сооружения.
• Винтовые (криволинейные). Такие лестницы обустраиваются с целью экономии полезной площади. Из-за своей неординарной конструкции могут представлять опасность для детей и стариков, особенно при небольшой ширине.
• Комбинированные. Лестницы содержат различные элементы. Благодаря их правильной компоновке можно создать уникальные сооружения, которые будут как практичными, так и эстетически привлекательными.

Самые распространенные лестницы в двухэтажных домах — двухмаршевые Рекомендуем

• Лестницы на второй этаж в частном доме – руководство по изготовлению и самостоятельной сборке
• Бетонные лестницы – надежней не бывает!
• Подсветка лестницы в доме – как сделать своими руками

В зависимости от функционального назначения и условий эксплуатации выбирают материал, из которого будет изготовлена будущая лестница. Она может быть сделаны из одного материала, например, дерева или бетона, или состоять из нескольких . Такие варианты принято называть комбинированными. Для эксплуатации на открытом воздухе стоит использовать стройматериалы, которые будут стойкими к атмосферным воздействиям. Для этого прекрасно подойдет бетон, стекло, металл и пр. А вот лестницы внутри помещений менее прихотливы, хотя и к ним могут предъявляться серьезные требования, особенно если находятся они в местах с большим пассажиропотоком.

При создании лестниц из натуральных материалов рекомендуется обрабатывать их специальными пропитками, которые предотвращают воздействия вредных факторов. При правильном подходе сооружения можно использовать не только внутри, но и снаружи помещений. Обработка проводится как после окончания всех работ, так и на этапе сооружения лестницы. Деревянные, металлические, бетонные, кирпичные конструкции – все они нуждаются в периодической защите, чтобы исключить коррозию, разрушение и гниение.

Стандартные размеры лестницы на второй этаж

При проектировании лестниц в доме или общественном здании следует руководствоваться определенными стандартами. Все должно соответствовать ГОСТ, от этого зависит прочность и безопасность конструкции. Стандартные расчеты предполагают соответствие своду правил, норм, регламентов, вычислений.

Самый комфортный для человека угол наклона лестницы – 45 градусов

Первое, что вы определяете:

• Тип лестницы;
• Особенности конструкции;
• Материал, из которого изготавливается лестница.

Почитайте отзывы на ту или иную конструкцию, удобной ли будет такая лестница конкретно в вашем доме. Сможете ли вы сделать ее своими руками? Если требования к работе слишком высокие, конструкция сложная, без помощи профессионалов не обойтись.

Когда с типом лестницы и материалом решено, идут конкретные расчеты. Один из них – угол наклона лестницы. Наиболее популярными считаются углы в 30-45 градусов. Их отличает легкость при подъеме, но у проемов второго этажа они «съедят» много места.

РАСЧЕТ ПОЛУОБОРОТНЫХ ЛЕСТНИЦ

Любой квалифицированный дизайнер скажет, что при наличии в доме лестницы с поворотными ступенями будет экономия пространства в помещении без потери функциональности и комфорта.

Выполняя расчет поворотной лестницы, обратите внимание на следующие важные моменты:

· Нужно выбирать оптимальное количество ступеней – на 80 см ширины должно приходиться три ступени. Если взять большее количество, то мастеру или вам придется изготавливать более узкие ступеньки, такой шаг приведет к тому, что жителям дома будет некомфортно перемещаться между этажами;

· Если вы захотели сделать проем лишь над верхней частью конструкции, то нужно учитывать высоту в области поворота до перекрытия . Минимальная высота должна быть не менее двух метров, иначе будет большая вероятность травмировать голову;

· Важным шагом является выбор ширины лестничного проема . Чем больше будет её ширина, тем большее количество ступеней поместится. Наиболее удобны конструкции, в которых чертежи поворотных лестниц обладают соотношением: сумма двух высот ступеней и одной их глубины равняются шестидесяти сантиметрам (плюс минус пять). Идеальным считается наклон от тридцати до сорока градусов с глубиной ступеней 300 мм и высотой 250 мм.

МАТЕРИАЛ ДЛЯ КОНСТРУКЦИИ

Мы думаем, что все согласятся, что дерево будет идеальным материалом для отделки домов. Металл и пластик не имеют столько антуража при реализации их в дизайне частных коттеджей.

Применение древесины позволяет реализовывать разнообразные формы, которые очень хорошо впишутся в интерьер дома с его деревянными покрытиями и мебелью. К тому же на дерево можно нанести любой рисунок или резьбу. Еще одно преимущество – это его цена.

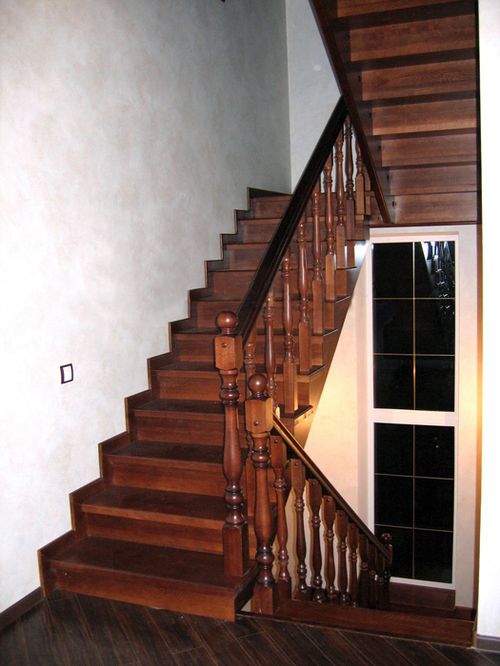

Поворотная деревянная лестница, расположенная в конце прихожей

Совет. Для того чтобы ваши деревянные ступни прослужили как можно дольше применяйте только специальные тонировки и лаки устойчивые к стиранию.

• Опытные мастера и дизайнеры при проектировании советуют рассмотреть возможность сооружения под лестницами кладовок. Выполняя разработку конструкции, вы можете воплотить в неё самые креативные и смелые идеи;
• Нужно определиться с видом древесины для вашей конструкции. Доски из ели имеют доступную стоимость и цену. Они обладают светлой однородной структурой и долговечностью. Еловые доски – это идеальный вариант.

Доски из бука имеют сероватый или красноватый оттенок и слабовыраженную структуру. По своей прочности заметно уступают ели.

Буковая доска

Светло-желтый дуб устойчив по отношению к внешним факторам и тоже пригоден для постройки. Сейчас представлен большой выбор дерева для создания ступеней и каркасов, поэтому каждый мастер может выбрать материалы на своё усмотрение и финансовые возможности;

• Если вы действительно захотите научиться строить поворотные лестницы своими руками, то для этого вам понадобиться специальная обучающая литература и видео уроки, благо, что их можно найти без проблем на нашем портале;
• Большая ошибка устанавливать деревянную лестницу на этапе строительства дома. Такая конструкция рассматривается как временная, но затем становится постоянно эксплуатируемой;
• Будьте внимательны так как недобросовестные мастера могут обшить металлический каркас деревом, а сэкономленные средства оставить себе;
• Не нужно придумывать сложную конструкцию лестницы, так как это может усложнить перемещение по ней и транспортировку мебели. Необычной конструкцией вы мало кого удивите, а вот проблем себе создадите множество.

Вариации конструкций

Типы и форма лестниц

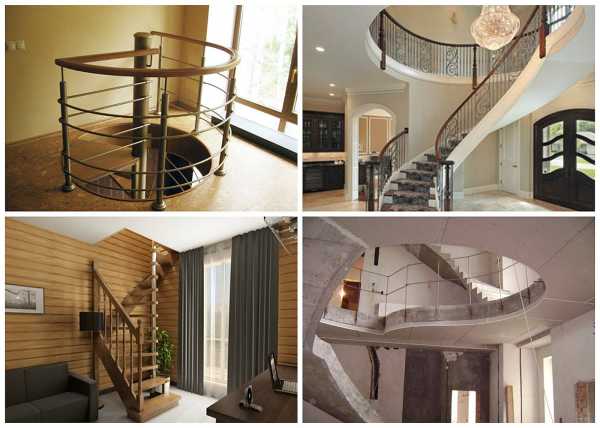

Лестницы в доме соединяют два или больше этажей и повторяют формы лестничного проема. В зависимости от вида лестницы и непосредственно эстетических предпочтений заказчика, подъем на второй этаж может выполняться в разнообразных вариациях. Наиболее распространенные формы и типы лестничных проемов:

1. Прямоугольный, прямой – стандартный проем, имеющий лаконичный внешний вид и подходящий практически к любому дизайну интерьера. Такой проем хорошо подходит для прямой, Г- и П-образной лестницы.
2. Круглый – такой проем имеет аккуратный, изысканный вид и наиболее актуален для винтовых типов лестниц. Круглый проем занимает немного места и придает завершенный вид всей конструкции.
3. Полукруглый, овальный проем – имеет аккуратный внешний вид и применяется для полувинтовых и S-образных лестниц с разными оборотами.
4. Нестандартные по форме проемы – включают в себя все проемы необычных форм: трапециевидные, многоугольные и т.п. Такие проемы чаще всего создаются специально дизайнерами для владельцев домов, желающих получить эксклюзивный интерьер.

Обычно это происходит следующим образом: при строительстве дома оставляется проем выбранной формы и затем уже под него проектируется и изготавливается лестница. Она должна гармонировать с общей стилистикой интерьера, так на нее будет приятно смотреть, и конструкция станет главным украшением помещения. Но иногда бывает и иначе: под лестницу вырезается отверстие в готовом перекрытии второго этажа, что требует особой скрупулезности в расчетах и грамотного укрепления конструкций.

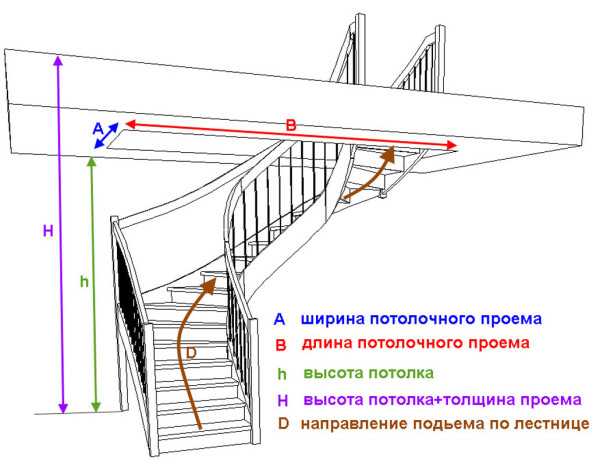

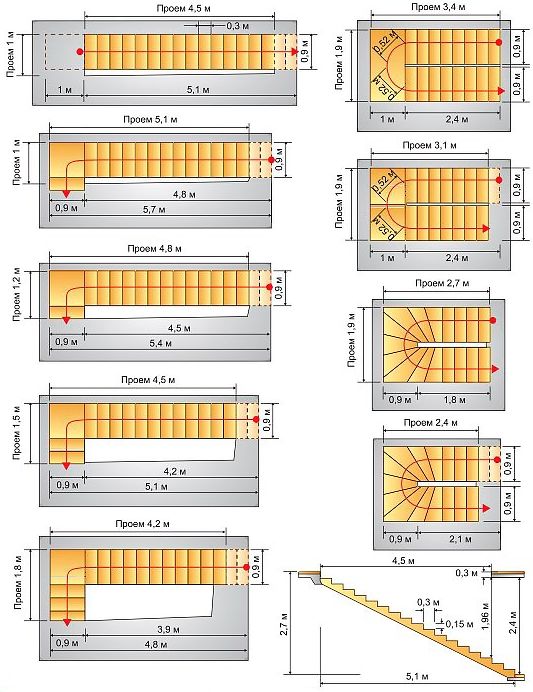

Правильные размеры лестничного проема

Особо важный этап при строительстве частного дома – расчет марша лестничной конструкции. К этому моменту следует подходить со всей ответственностью. Для начала необходимо точно определить максимально допустимые размеры проема, отверстия вверху и часто внизу, т.к. нередко необходимо обустройство фундамента для лестничной конструкции.

Ширина проема по стандарту составляет 60–80 см. Далее определяется длина, уклон, ширина лестницы, длина лестничного марша, а также количество, глубина и высота ступеней. Все подсчеты делают по определенным алгоритмам, формулам, а потому доверять это дело следует исключительно профессионалам.

Нюансы обустройства проема для лестниц

Как только расчеты будут окончены, приступают к обустройству лестничного проема: подготавливается площадь, выполняются следующие этапы:

• определяются верхние/нижние границы будущей конструкции;
• в случае необходимости подготавливается место под фундамент;
• определяются границы лестничного проема относительно плоскости конструкции и стен.

В случае если проем не подготовлен на этапе строительства, разрабатывается план демонтажа, разрабатывается схема усиления перекрывающей плиты, в размере с учетом будущего укрепления демонтируется проем и по окончании он усиливается.

Оформление маршей лестницы

Отделка лестничной конструкции выполняется разными материалами: металлическими профилями, шпатлевкой, штукатуркой, специальной сеткой. Использование этих материалов помогает быстрому формированию углов, жидких гвоздей и накладных панелей.

В жилых помещениях оформление пролетов лестниц зависит от направления в дизайне, интерьера. Конструкция должна сочетаться с ним по фактуре, цветовым решениям и общему виду в целом. Части пола и потолка, прилегающие к лестнице, должны оформляться в таком же стиле. Чтобы добиться такого эффекта, фактурной или гладкой поверхности, часто используют гипсовую шпатлевку либо цементную штукатурку. Также могут использоваться и накладные панели, которые крепятся посредством жидких гвоздей. Это более удобный и быстрый вариант, чем предыдущие способы.

Неизменно высокий уровень безопасности при разных результатах

Варианты оформления, как и формы лестничной конструкции, выбирают каждые хозяева в зависимости от личных предпочтений и вкусов. Однако вопрос безопасности должен стоять на первом месте. Так, обязательными элементами в плане безопасности является хорошее освещение пролетов для темного времени суток и довольно высокое ограждение.

Хотите, чтобы ваша лестница была не только красивой, но и совершенно безопасной, необходимы правильные расчеты и качественный монтаж. И здесь не обойтись без нашей помощи как профессионалов. Позвоните нам прямо сейчас!

 Параметры лестницы с поворотом на градусов

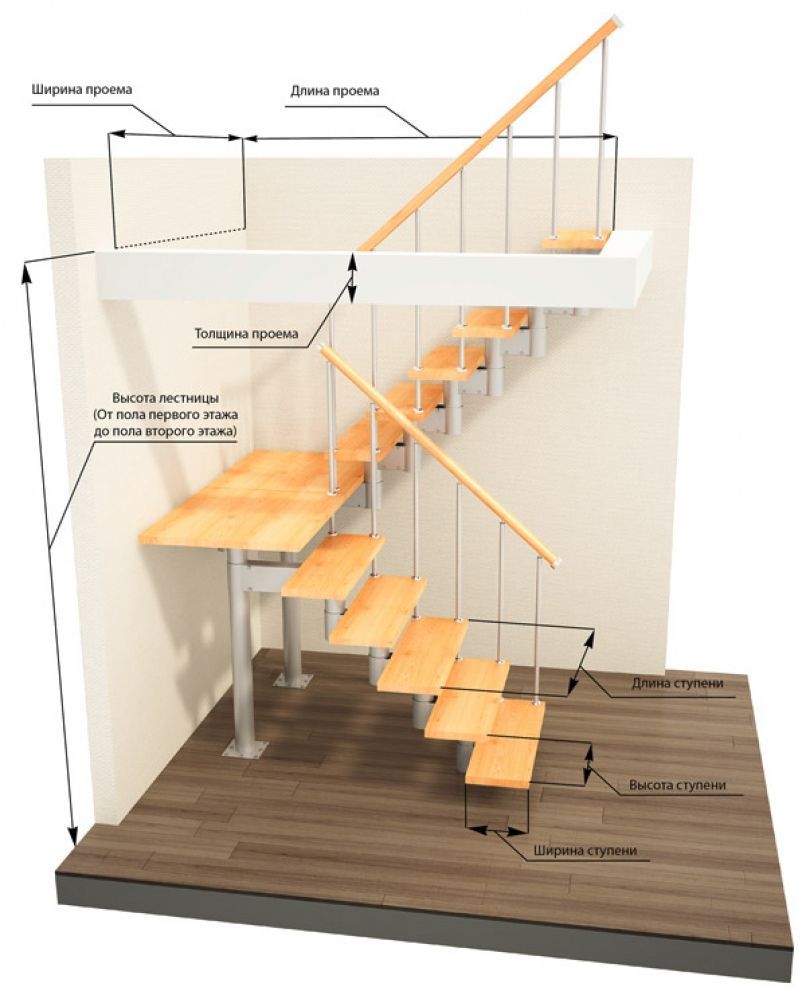

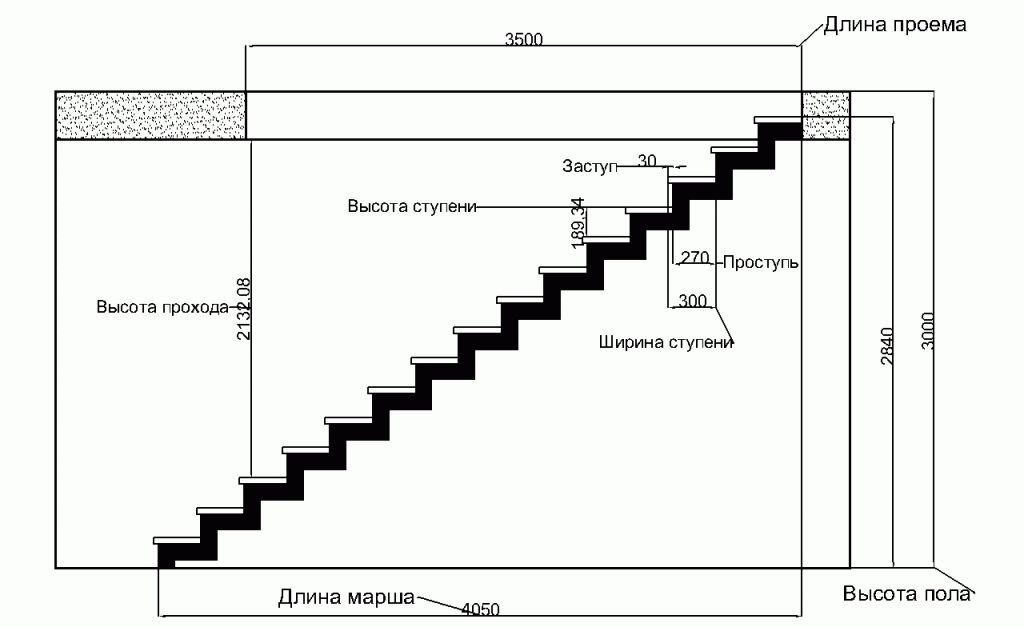

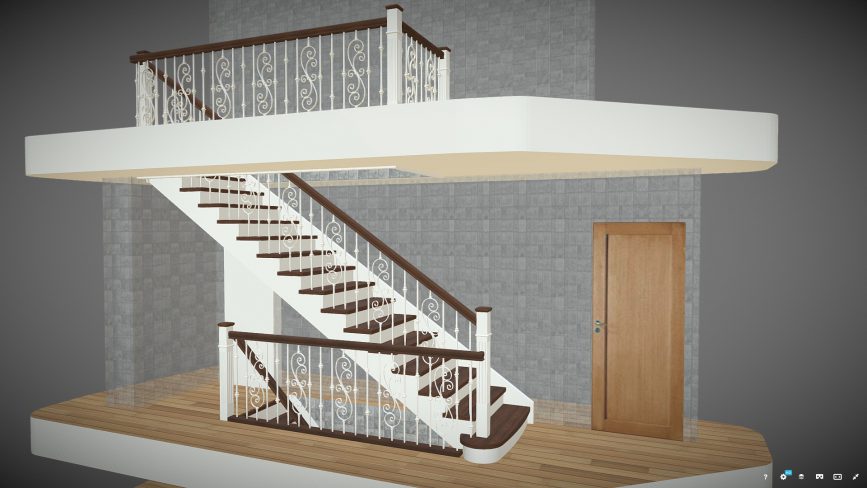

Рис. 1 Общий чертеж лестницы

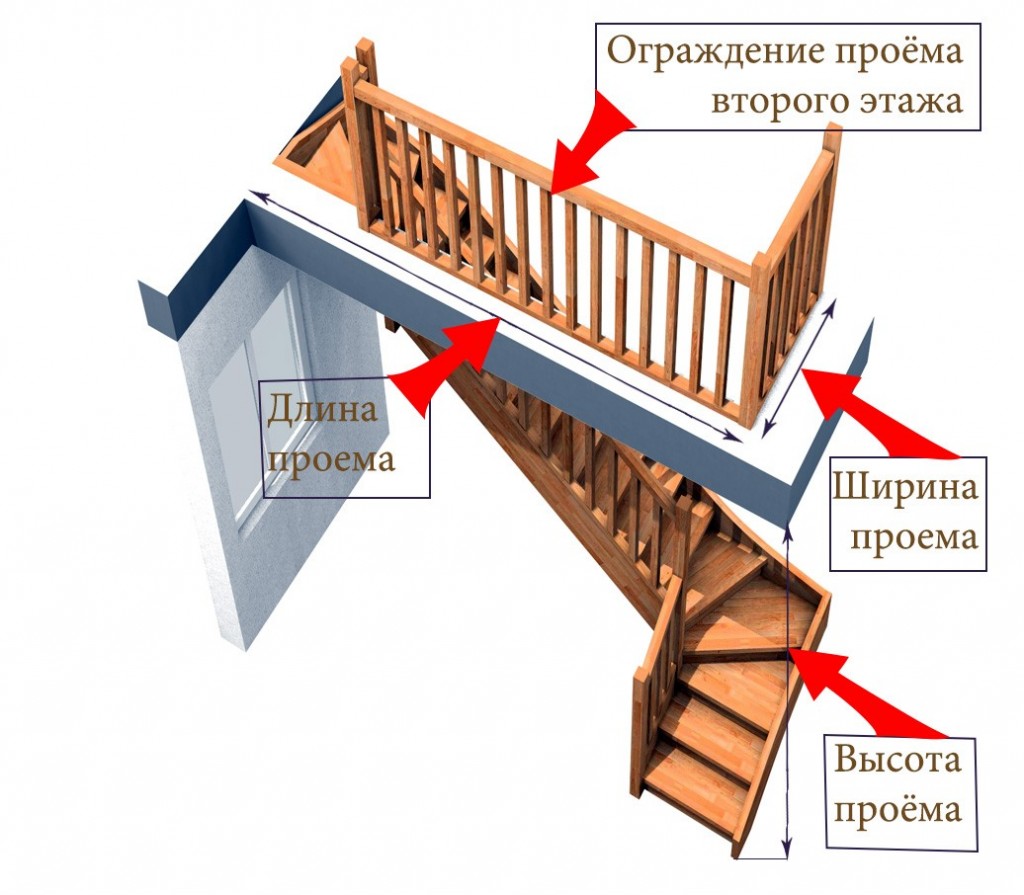

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — нижние ступени — количество ступеней до верхнего пролёта (в сумме с площадкой), зависит от Ваших предпочтений и геометрических характеристик дома

Рис.2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступеней ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Заключение

Как видите, расчет размеров лестничной конструкции не вызывает особых трудностей. Поэтому, определившись с типом лестницы, вы можете произвести все расчеты самостоятельно. Материалы можно закупить как самим, так и наняв для этого представителя фирмы-производителя.

Осуществление сборки лестницы – процесс ответственный, но не сложный, потому при должной сноровке и прилежности его можно осилить самостоятельно. В представленном видео в этой статье вы найдете дополнительную информации по данной теме.

Расчет лестниц для дома, устройство, параметры и требования к лестницам

Разрабатываем поворотные участки и проектируем винтовые конструкции

Как спроектировать лестницу, чтобы сделать ее максимально безопасной и удобной? Прямые маршевые образцы занимают в доме много места, а потому редко используются в первозданном виде. Чаще всего используются альтернативные поворотные установки с площадками и забежными ступеньками. Теория о том, как рассчитать лестницу с площадкой, самая простая в освоении. На высоту очередной ступени устанавливается квадратная или прямоугольная планка, от которой строится поворот на 90° или 180°. Сложнее спроектировать конструкцию с забежными ступенями. На один поворот в 90° в идеале может приходиться не более 3 клиновидных ступеней. На схематическом изображении они должны образовывать квадрат или прямоугольник. Расчет винтовой лестницы запоминается тем, что спиральный подъемный комплекс состоит только из поворотных элементов. Подъем осуществляется вдоль прямой опоры. Ступеньки в данном случае имеют неоднородную ширину. В средней части при расчете ступеней лестницы необходимо закладывать не менее 200 мм. С внутренней стороны традиционно проступь укладывается в величину 100 мм, а с внешней – 250 мм. Высота подступенка и свеса в данном случае такая же, как и для маршевой модели.

Вычисляем параметры перил и ограждений

Наш разговор о том, как рассчитать лестницу, завершаем разработкой перил и ограждений. Стандартная высота оградительной конструкции составляет 900-1000 мм. Наиболее удобная ширина поручней для руки взрослого человека равна 100 мм. Дополнительно можно сделать поручень для ребенка. Его высота варьируется в промежутке от 700 до 750 мм. Параметры каркаса лестницы, которую делают в большинстве домах своими руками, рассчитать несложно. Опорные балки удобнее всего изготовить из двух досок шириной 200 мм и толщиной 25 мм. Длина определяется согласно полученным замерам. Это основные параметры, при помощи которых вы сможете построить идеальную лестницу, но не единственные. Характер детальных расчетов зависит от дизайн-проекта будущего подъемного комплекса.

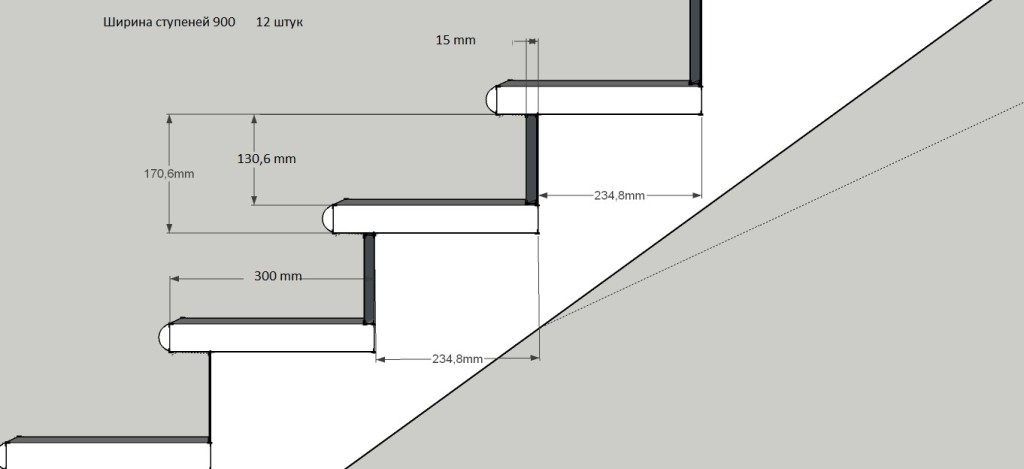

Высота и разновидности лестничных ступеней

Согласно положениям действующих нормативных документов, расстояние по вертикали между опорными поверхностями называется высотой ступеней. Этот показатель индивидуально определяется для различных лестничных конструкций.

Строительство лестницы в жилом доме, равно как и строительство самого дома, должно обязательно осуществляться по проекту

Говоря о связи расстояния между ступенями с конструктивными особенностями лестницы, важно знать, какие существует ступени:

• стандартные. Располагаются рядами с одинаковым смещением, являются опорным элементом лестничных конструкций;
• забежные. Отличаются изменяющейся шириной опорной площадки, используются при плавном повороте марша на участке подъема;
• площадочные. Позволяют изменить направление поворотных лестничных маршей, размещаются со стандартным смещением по вертикали;
• открытые. Лестница открытой конструкция выполняется без подступенка, что создает эффект легкости и облегчает визуальный осмотр пролета;
• закрытые. Смотрятся стандартно, обладают повышенной прочностью благодаря вертикально расположенному подступенку;
• консольные. Нависающая часть консольно смещена относительно вертикальной планки, что увеличивает ширину площадки.

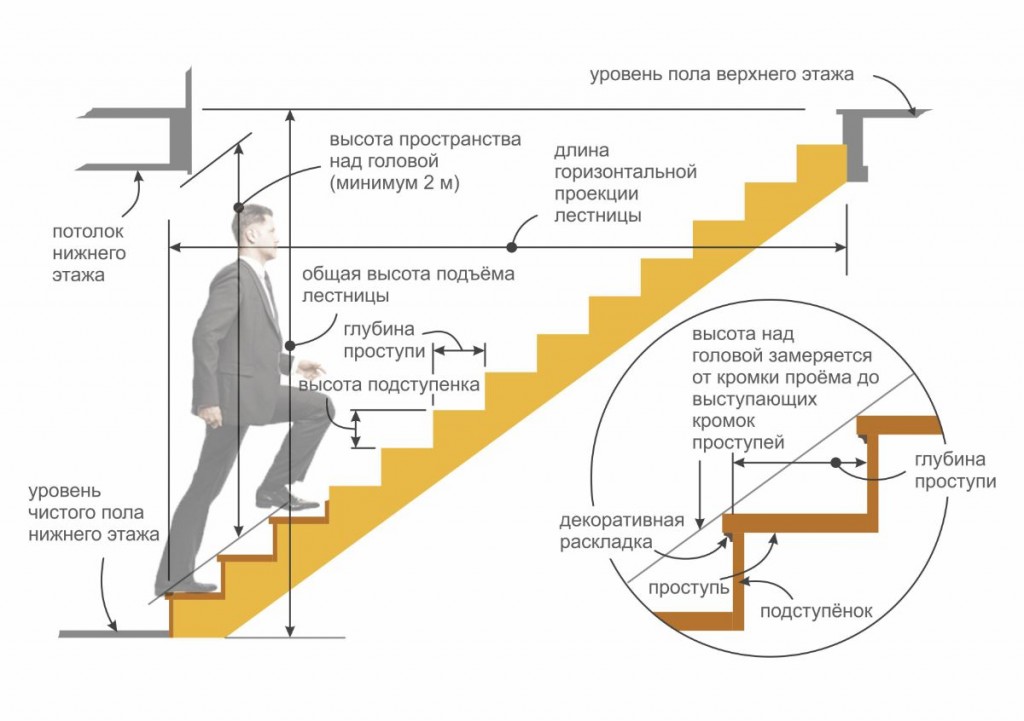

Высота определяется индивидуально на основании расчетов в соответствии с требованиями строительных норм и правил, учитывает ряд параметров:

• угол, под которым лестничные марши наклонены относительно горизонтальной плоскости;
• глубину ступени или, как ее называют, ширину проступи, играющую основную роль при расчетах;
• количество опорных площадок (ступеней), согласно которым распределяется высота пролета.

Для удобства использования, наряду с указанными параметрами, важна также ширина лестницы, ГОСТ ее также регламентирует.

Эксплуатационные параметры для ступеней различных конструкций определяются по общему алгоритму. Однако в ряде ситуаций возможны отклонения от стандартных решений.

Перед строительством лестницы, необходимо ознакомится с соответствующими нормативными документами

Правила обустройства и оформление проема

При установке конструкции следует учитывать её тип. Например, проем под винтовую лестницу учитывает её угол поворота, диаметр и высоту, параметры рассчитываются с помощью математических формул. В обязательном порядке необходимо установить усилительные балки перед демонтажными работами. При обустройстве фундамента лестницы может быть снята часть напольного покрытия. Работы на потолке проводятся по заранее намеченным контурам с поочерёдным перерезанием балок. Стандартное оформление проема состоит в шпатлевании с помощью светлой штукатурки, декорирование выполняется с учётом индивидуальных предпочтений. Обращение в профильную компанию поможет решить вопрос как сделать проем под лестницу безопасным и надёжным, исключая вероятность возможного обрушения верхнего яруса и создавая красивый и неповторимый вопросы? Узнайте всё о вашей будущей лестнице прямо сейчас! По телефону / по почте:

+7 (916) 415-66-06+7 (495) 480-89-45 info@

Оставьте заявку онлайни мы свяжемся с вами

Оставить заявку

Ваше имя (обязательно)

Ваш телефон (обязательно)

Ваша почта

Сообщение

Нажимая кнопку «Отправить» вы соглашаетесь с пользовательским соглашением

Конфигурация

Классификация лестниц по расположению и виду маршевых пролетов насчитывает несколько десятков вариантов. Их различают по количеству маршей, геометрии, наличию или отсутствию площадок, форме ступеней и наличию подступенков.

Для частного дома можно выделить следующие основные конфигурации лестниц:

• одномаршевые прямые;
• поворотные двух- и трехмаршевые с прямыми пролетами и лестничными площадками;
• поворотные двух- и трехмаршевые с поворотом и забежными ступенями вместо лестничных площадок;
• криволинейные;
• комбинированные поворотные.

Выбор того или иного варианта зависит от геометрии помещения, характера свободного пространства и, естественно, требований эргономики.

Для внутренних лестниц частного дома максимальное количество ступеней в марше — 15 штук, минимальное — 3 штуки. Обычно длину марша ограничивают 10-12 ступенями, иначе конструкция получается громоздкой. Поэтому если речь идет о подъеме на второй этаж, а не на подиум или другой уровень (в случае когда дом стоит на склоне), то используют не менее двух маршей. Поэтому большинство конструкций имеют проекцию в виде буквы «Г» (для двух маршей) или буквы «П» (для трех маршей).

Испытания пожарных лестниц

Убедиться в том, что лестница соответствует установленным нормам, помогают специальные испытания. Их необходимо проводить раз в 5 лет. Раз в год осуществляется визуальный осмотр в ходе которого проверяется физическое состояние лестницы с составлением акта по результатам проверки . При обнаружении отклонений контролируемых параметров от ГОСТ Р 53254 необходимо сразу же их устранить.

При проведении испытаний контролируют следующие параметры:

• Проверка основных размеров
• Проверка предельных отклонений размеров и форм
• Визуальная проверка целостности конструкций и их креплений
• Проверка качества сварных швов
• Проверка качества защитных покрытий
• Проверка требований к размещению лестниц
• Испытания ступени лестницы на прочность
• Испытания балок крепления лестницы на прочность
• Испытания площадок и маршей лестниц на прочность
• Испытания ограждений лестниц на прочность
• Испытания ограждений кровли зданий на прочность

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

При проведении статических испытаний на прочность конструкции минимальная нагрузка  на ступени в 180 кгс прикладывается вертикально к середине ступеньки, на ограждение горизонтальной нагрузкой в 54 кгс в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей высоте лестницы, нагрузка на лестничный марш и площадку рассчитывается по формуле 2 и 3 ГОСТ Р 53254.

При испытаниях проверяют каждую 5-ую ступеньку, все марши, площадки и ограждения.

Испытание успешно пройдено, если все параметры пожарной лестницы соответствуют  ГОСТ Р 53254.

Еще одно важное условие – это качественное освещение при проведении испытаний. Испытания должны проводится в дневное время. Все пролеты должны быть хорошо видны.

Для обеспечения безопасности рекомендуем приобретать полностью сертифицированную продукцию, большой выбор лестниц представлен на сайте завода ДИРС. («реклама»)

Примечание: необходимо разделять понятия эвакуационных и пожарных лестниц.

• Эвакуационные лестницы — это лестницы, предназначенные для эвакуации людей из зданий и сооружений при пожаре
• Пожарные лестницы — это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ

Ознакомится с требованиями предъявляемым к эвакуационным лестницам.

Размеры лестницы в частном доме. Расчет размеров лестницы

В данной статье мы разберем что такое комфортная лестница:  конфигурацию, длину, ширину ступеней, высоту шага, угол подъёма и параметры проёма, о котором необходимо подумать еще во время проектирования дома.

*Все незнакомые термины из данной статьи можно найти в нашем словаре.

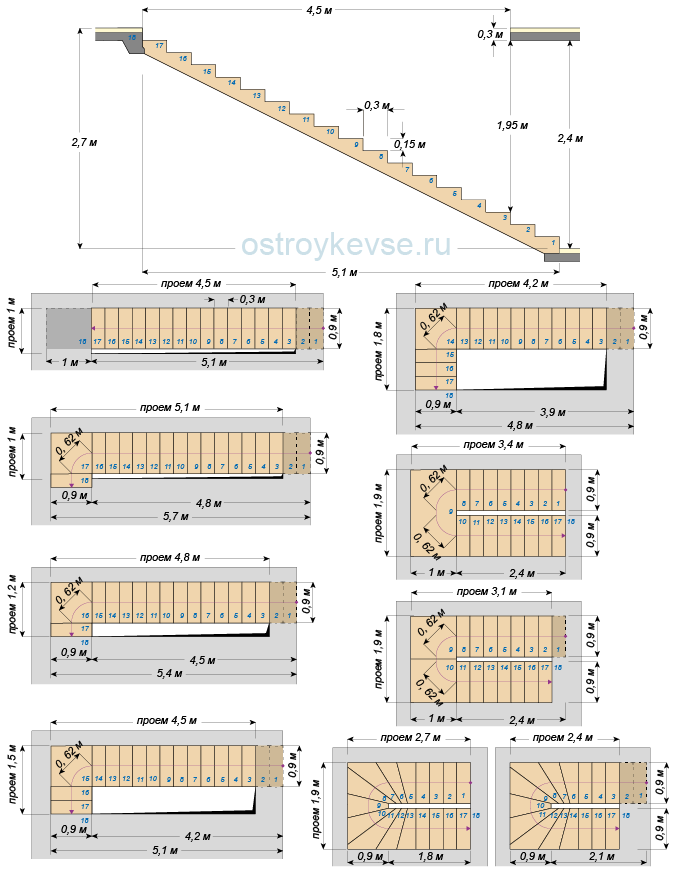

Пример 1: Конструкция на 17 ступеней:

Отталкиваемся от четырех стандартных показателей комфортной лестницы:

• Высота ступени — 180 мм
• Проступь ступени (место куда становится нога) — 300 мм
• Ширина лестницы (длина ступени) — 1000 мм
• Наклон лестницы — не более 40 градусов

Для примера возьмем самую популярную высоту подъёма:

• Высота от пола первого этажа до пола второго этажа 3060 мм.
• Высота от пола первого этажа до потолка 2750 мм

Учитывая нахлёст в 75 мм, рабочая часть ступеней будет 225 мм.

Вычислим необходимое количество ступеней для подъёма на заданную высоту. Для этого разделим высоту от пола первого этажа до пола второго этажа на шаг подъёма (высоту ступени):

Количество ступеней = 3060/180=17

Межосевое расстояние модулей равняется 225 мм, то есть, если смотреть сверху, то без нахлёста у нас остаётся только верхняя ступень, которая занимает 300 мм.

Рассчитаем длину прямой лестницы из 17 ступеней:

Занимаемое место по полу = (16*225) + 300 = 3900 мм

*Стоит учесть, что верхняя ступень может крепиться на шаг ниже уровня пола и пол будет являться последней ступенью, следовательно по такой лестнице можно будет подняться на  17 ступней лестницы и одну ступень перекрытия = 3060 + 180 мм.

Расчет минимального проёма для лестницы:

Для любой лестницы достаточно проёма по размерам сопоставимого с размерами самой лестницы, однако нам необходимо узнать размеры максимально компактного проёма для комфортного передвижения. Для этого необходимо понять, на какой высоте мы упираемся головой в потолок при подъёме.

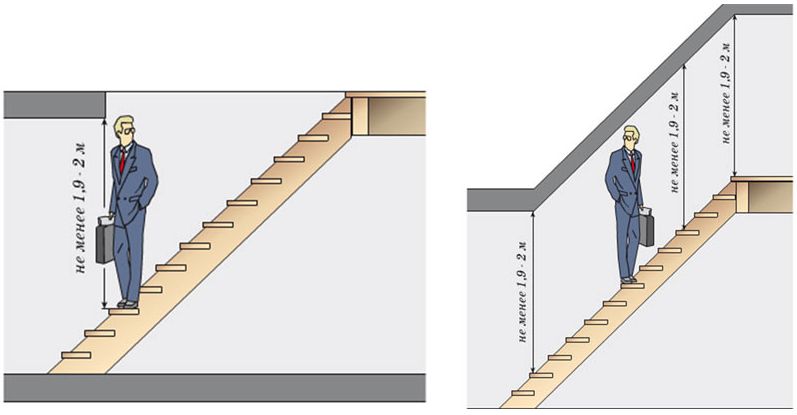

Как сказано в условии, высота от пола до потолка 2750 мм, с шагом ступени 180 мм подняться вне проёма мы можем всего на 4 ступени:

Высота на четвертой ступени = 180*4 = 720 мм

Расстояние между потолком и четвертой ступенью = 2750 — 720 = 2030 мм

От длины лестницы 3900 мм вычетаем пространство по полу, которое занимают 4 ступени и получаем необходимую длину проёма:

Длина проёма лестницы = 3900 — 225*4 = 3000 мм

Вывод по лестнице из 17 ступеней:

Как видно из расчетов размеров лестницы, для установки комфортной прямой конструкции на высоту 3060 мм, нам необходимо 17 ступеней с шагом 180 мм и наличие проёма длиной 3000 мм. Угол наклона в данной конструкции составляет 38 градусов, а длина 3900 мм.

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать как друг от друга зависят параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию убрав два подъёма, после чего спроектируем лестницу из 15 ступеней не меняя при этом высоту:

Рассчитаем получившийся шаг лестницы, для этого разделим высоту подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т.к. у нас получилось на 2 ступени меньше, чем в прошлом примере, то и расстояние по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225*14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4*204) = 1934 мм.

Данной высоты достаточно для комфортного перемещения рослого человека.

Как и в предыдущем примере вычислим необходимую длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225*4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной величины автоматически меняются все остальные, то есть для каждого помещения лестница индивидуальна.

 Данная конструкция будет уже не так комфортна, как предыдущая, ведь самые комфортные лестницы имеют шаг 160-180 мм.

Угол наклона в данном примере составляет 41 градус.

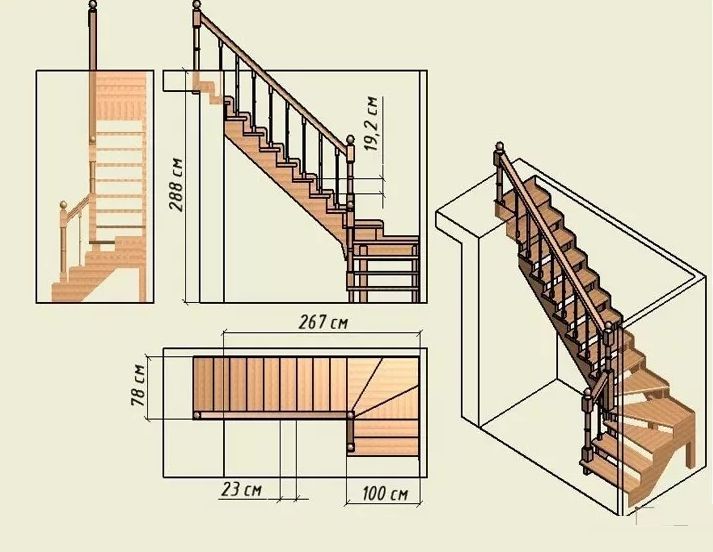

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

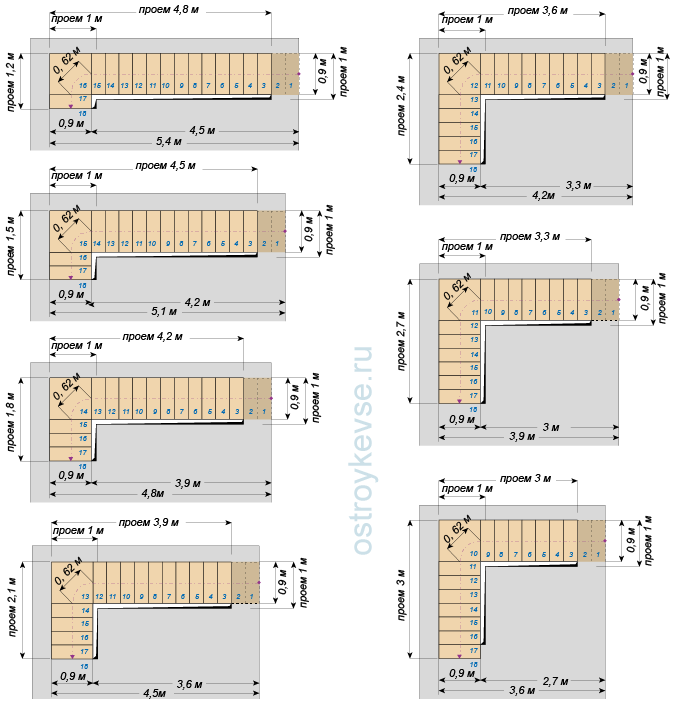

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

То есть при той же длине и ширине проёма мы можем менять конфигурацию лестницы. Главное помнить, что межосевое расстояние 225 мм.

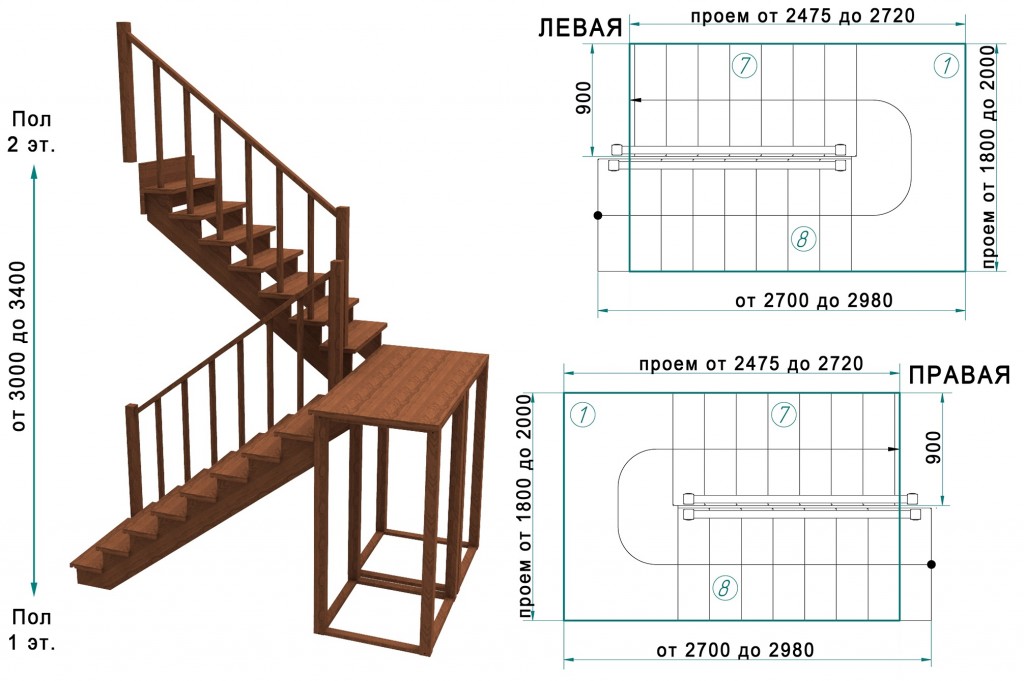

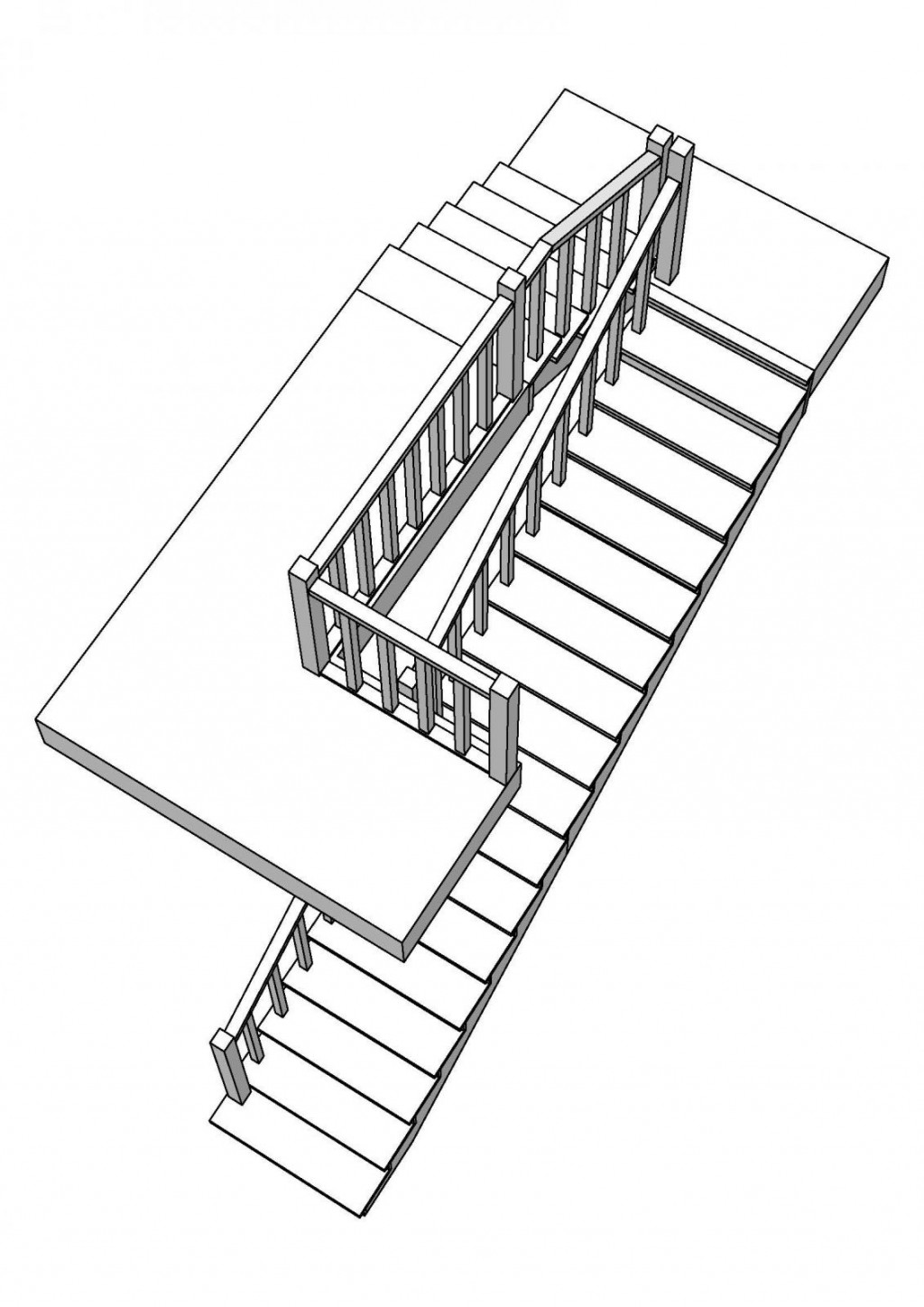

Комфортная П-образная лестница:

Т.к. в П-образной лестнице марши идут друг возле друга в разных направлениях, то ширина проёма должна быть в 2 раза больше ширины марша.

В случае с шагом ступени в 180 мм для подъёма на высоту 3060 необходимо 17 ступеней.  На П-образном повороте с шириной ступени 1000 мм для поворота используется 8 забежных ступеней:

Т.к. шаг лестницы как и в первом примере равен 180 мм, то и угол подъёма здесь остаётся 38 градусов.

Общие выводы:

Перед тем, как заливать второй этаж необходимо обязательно рассчитать размеры лестницы, которая комфортно станет в Ваше помещение, т.к.

в противном случае, может оказаться что проём слишком маленький и лестница с шагом 160-180 мм в него просто не поместится.

Если же нет времени продумывать лестницу, то оставьте проём как можно больше, чтобы в будущем избавиться от проблем с проектированием и установкой.

Если Вас заинтересовала наша конструкция, инженер компании прочертит проект по Вашим замерам абсолютно бесплатно всего за 1 день!

Получить проект лестницы

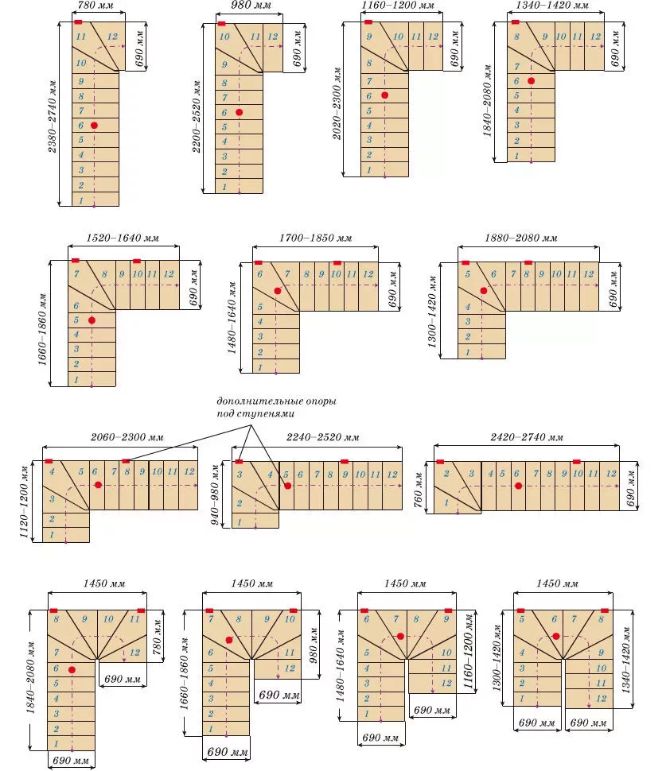

Как рассчитать забежные ступени: способ расчета поворотной лестницы

До этого речь шла о ступенях прямолинейных лестничных конструкций. Чтобы сэкономить пространство, вместо промежуточных лестничных площадок между прямыми маршами рекомендуется закладывать забежные ступени. У них наружный и внутренний края имеют различия по ширине. Такие лестницы отличаются тем, что изменение направления движения по ним происходит плавно благодаря постепенному переходу от прямых ступеней к забежным. Как же нужно рассчитывать размеры ступеней на поворотной лестнице?

При расчете поворотной лестницы с забежными ступенями необходимо иметь в виду, что самая маленькая ширина проступи на узком конце ступени должна составлять не менее 100 мм, а нависание над нижележащей ступенью может быть не более 50 мм. Забежные ступени имеют своеобразную клиновидную форму, для создания которой необходимы специальные умения. Расчеты можно производить несколькими способами.

Самым распространенным является метод пропорционального деления. Рассмотрим его на примере проектирования полуоборотной одномаршевой лестницы со средними забежными ступенями.

Перед тем как рассчитывать забежные ступени, необходимо сначала разбить среднюю линию марша на равные части, при этом на середину полуокружности должна приходиться одна ступень.

Ширина ее проступи в самом узком месте задается предварительно, но она должна составлять более 100 мм. При наличии четырех точек для центральной ступени следует провести линии ее продольных кромок, затем продолжить их до пересечения с осью симметрии. Полученную в результате этих действий при расчете поворотных ступеней точку — первую точку отрезка пропорционального деления — можно обозначить буквой А.

Для нахождения второй точки пропорционального деления необходимо соединить контуры прямых ступеней, которые являются смежными с забежными. Так определяют точку пересечения с осью симметрии. Ее при расчете лестницы с забежными ступенями можно обозначить буквой В. Затем прямую АВ следует разделить на отрезки в пропорции 1 : 2 : 3 : 4 : 5 : 6, т. е. их число должно быть равным числу забежных ступеней по обе стороны от оси симметрии. В результате нужно соединить точки «деления оси симметрии с точками деления средней линии марша.

При «снятии» размеров с чертежа следует тщательно проверить размерную цепочку всех ступеней методом сложения. В итоге сумма размеров, «снятых» с одной стороны ступеней, не должна быть больше или меньше действительного размера лестницы на данном участке.

Параметры винтовых лестниц

Винтовые конструкции между этажами экономят площадь и пространство. Смотрятся такие сооружения богато и презентабельно. Но детям и пенсионерам приходится прикладывать усилия и испытывать затруднения при подъемах и спусках.

Стандартные размеры ступенек лестницы спирального типа следующие:

• ширина наружной части проступи – 40 см;
• ширина внутренней части проступи – 10 см;
• высота ступени – до 25 см;
• ширина – 80-110 см;
• максимальная высота сооружения – 250 см.

Оптимальным устройством считается установка только проступей прямоугольной формы, когда под ними отсутствуют вертикальные фрагменты. По такой конструкции удобно ходить, независимо от того, передвигается человек по внутренней или внешней стороне.

Стандартные габариты для многоквартирных домов

При установке входной металлической двери в проход весьма важно соблюдать все требования и нормативы законодательства. Только в таком случае дверь будет соответствовать заявленным характеристиками производителя. Согласно строительным нормативам, габариты зависят от размеров лестничной площадки, а также материалов, из которых изготовлены стены.

В новых постройках проем, предназначенный под входную металлическую дверь, имеет допустимые размеры от 1950 до 1980 мм. При этом его ширина достаточно небольшая и составляет от 740 до 760 мм.

В домах из кирпича с большим количеством квартир проемы имеют большие габариты. Так, высота конструкций колеблется в диапазоне от 2050 до 2100 мм. Ширина при этом составляет от 880 до 920 мм.

В многоквартирных домах старого типа дверные проходы хоть и рассчитаны в основном на одностворчатые металлические конструкции, однако они имеют наиболее крупные габариты. Так, номинальная высота составляет от 2040 до 2600 мм. При этом ширина колеблется от 830 до 960 мм. Девятиэтажные жилые дома периода постройки после 1970 года имеют стандартные входные проемы с габаритами вплоть до 2550 мм высоты и 1250 мм ширины.

Стоит заметить, что перепланировка имеющихся дверных проходов в многоэтажных домах недопустима без получения специального разрешения архитектурной комиссии. Такие жесткие правила основываются на инженерных особенностях домов и стен, а также нормах противопожарной безопасности. Кроме этого, при расчете норм для каждого дома учитывались предполагаемые нагрузки на стены. Поэтому их несоблюдение и самовольная перепланировка может повлечь за собой образование трещин в стенах квартир. При этом в частных домах допускаются любые габариты входных дверных проемов и их перепланировка. Однако в этом случае рекомендуемо соблюдение минимальных эвакуационных требований.

Разработка проекта деревянной лестницы

Пример проекта Для создания данного проекта нам потребуется произвести ряд расчетов. На их основе можно будет выполнить чертеж. Его делают собственноручно или с применением специальных архитектурных программ.

Их обычно используют в организациях, занимающихся разработкой и созданием лестниц. Помимо выполнения чертежа, данное программное обеспечение также позволяет точно произвести все необходимые расчеты.

В домашних условиях придется обойтись без таких программ, сделав более простой проект. Его нужно будет начертить вручную, используя данные, полученные из нижеприведенных расчетов.

Пример простого проекта

Определение количества ступеней и высоты подступенка

Первое, что мы рассчитаем — требуемое количество ступеней и высоту подступенка. Эти параметры тесно связаны друг с другом. Но прежде чем перейти к их вычислению, нужно определить высоту лестницы.

Для этого воспользуемся строительной рулеткой. С ее помощью измерим промежуток между полами первого и второго этажа.

Для этого, первым делом измерим расстояние от пола до потолка первого этажа. Затем прибавим сюда толщину перекрытия.

Допустим, у нас получилось, что расстояние до потолка первого этажа составляет 250 см. В свою очередь, межэтажное перекрытие вместе с полом имеет толщину 35 см. Итого, мы получаем: 250+35=285 см.

После этого, нам нужно определиться с тем, какую высоту будет иметь подступенок. Обычно проекты лестниц из дерева устанавливают данный параметр в промежутке от 15 до 20 см. Такая высота считается оптимальной в плане удобства при использовании.

Меньшее значение этого параметра будет сбивать шаг, а большее — сделает трудными подъем и спуск по такой лестнице. Для наших расчетов возьмем из этого промежутка среднее значение. Оно будет равно 17 см.

Теперь определим количество ступеней. Для этого разделим высоту лестницы на высоту подступенка.

В результате мы получаем следующее – 285/17= 16,76. Это число округляем. Получаем в итоге 17 – ровно столько у нас будет ступенек.

Теперь нужно точнее определить высоту ступени. Здесь есть два пути. Первый – ступеньку под номером один мы делаем маленькой, а все остальные с высотой в 17 см.

Второй способ заключается в том, что мы делаем перерасчет. В итоге мы получим точный, но неровный результат.

То есть, высоту ступени мы разделим на количество ступенек. Таким образом, мы получим следующее: 285/17= 16,76 см.

Подведем итог этих расчетов. У нас будет лестница высотой 285 см. При этом мы получим 17 ступеней, высота подступенка каждой из которых будет составлять 16,7 см.

Вычисление ширины проступи

Рекомендуемая ширина – 290-300 мм Осуществляя проектирование деревянных лестниц, нам нужно вычислить будущую ширину проступи. Оптимальным считается значение этого параметра, равное 29-30 см. Максимальный размер может достигать 40 см.

Более точно определить этот параметр можно по следующим формулам:

1. 2a+b = 64сантиметра;
2. a+b = 47сантиметров;

При этом переменные будут обозначать следующие величины:

• a – высоту подступенка;
• b – ширину проступи.

Воспользуемся второй формулой. По ней мы получаем – 47-16,7= 30,3сантиметра.

Полученное число округляем до 30. Такая ширина будет вполне приемлемой.

Попробуем применить первую формулу. По ней выходит следующее: 2a+16,7 = 64. Теперь установим значение параметра «а» — (64- 16,7)/2=23,65.

Совет: Ступень такой ширины будет не совсем удобной. Поэтому лучше воспользуемся первым вариантом.

Расчет длины лестницы

Инструкция по определению данного параметра довольно проста. Здесь нам будут нужны два уже вычисленных значения. Это количество ступенек и ширина проступи.

Для определения длины лестницы мы просто умножим эти две величины. Но тут есть одна тонкость.

Из количества ступеней мы отнимем одну. Она является последней и представляет собой пол второго этажа.

Расчет при этом будет следующим: 30х16=480сантиметров. Однако, стоит отметить, что 4метра 80сантиметров – это большая длина, которая потребует много места.

Поэтому не исключено, что придется делать лестницу не в один, а в два марша. Поворот при этом будет составлять 180º. Он реализуется при помощи площадки или забежных ступеней.

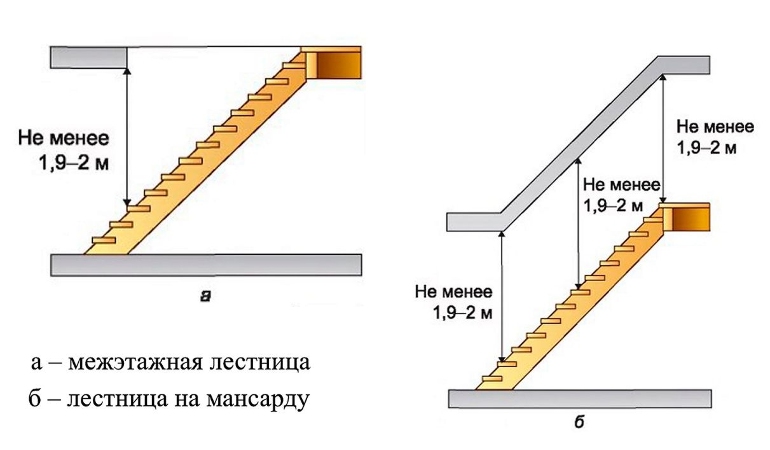

Учет высоты просвета над ступенями

Двухмаршевая лестница, конструкция и применяемые материалы Маршевые постройки гораздо проще. Да и цена их создания будет ниже.

В процессе проектирования нужно учесть ряд важных моментов. О них подробно было рассказано выше. На основе полученных данных нужно вручную начертить проект, который и будет использован в процессе дальнейшей работы по созданию лестницы.

Непременно посмотрите видеоролик, размещенный на нашем сайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Методы установки ступеней

Наиболее распространены несколько вариантов монтажа ступеней:

• на тетивах;
• с использованием косоуров;
• больцевое.

Способ монтажа зависит от используемого строительного материала, планировки дома и принятого архитектурного и дизайнерского оформления помещения.

Лестница на тетивах

Тетивой называют продольную балку, на которую крепят ступени и подступенки. Если посмотреть на конструкцию сбоку, будет видна только ровная доска — торцы ступеней и вертикальных элементов скрыты.

Ступени к балке крепят разными способами:

• С врезными или задвижными ступенями. В балке выбирают пазы, куда вставляют элементы конструкции. Главное условие – точно определить размеры и изготовить пазы на обеих тетивах однообразно.
• На уголки. К балкам крепят уголки или бруски, которые служат основанием для ступеней.
• Забежные ступени — вариант конструкции винтовых лестниц. К стене дома крепят тетиву для ступеней, а вторая часть монтируется на опорный столб.
• На прибоины-накладки, которые служат опорой для ступеней и подступенков.

Как правило, конструкции на тетивах бывают закрытыми.

Внешне лестница на тетивах выглядит массивной, но в то же время обладает повышенной прочностью.

Косоуры

В отличие от тетивы косоурная балка имеет зубчатую форму. На вырезы опираются ступени. При взгляде сбоку видно их торцы.

Зубчатых балок может быть одна, две или несколько. Первый вариант предпочтителен для лёгких лестниц с небольшой нагрузкой.

Два косоура — наиболее распространённый вариант, когда лестница изготовлена своими руками и имеет один поворот.

Для сложных вариантов могут использовать 3 и больше косоуров, например, в местах поворотов или при большой ширине ступеней.

Больцы

Лестница на больцах

Больцы, это немецкое слово, обозначающее в переводе болт.

Лестницы на больцах завоевали популярность недавно. Особенностью конструкции является отсутствие тетивы, косоуров и подступенков.

Ступени одной стороной крепят к стене, а с другой они опираются друг на друга и подвешены к перилам.

Несмотря на внешне хрупкий вид, конструкция способна выдерживать несколько центнеров нагрузки.
